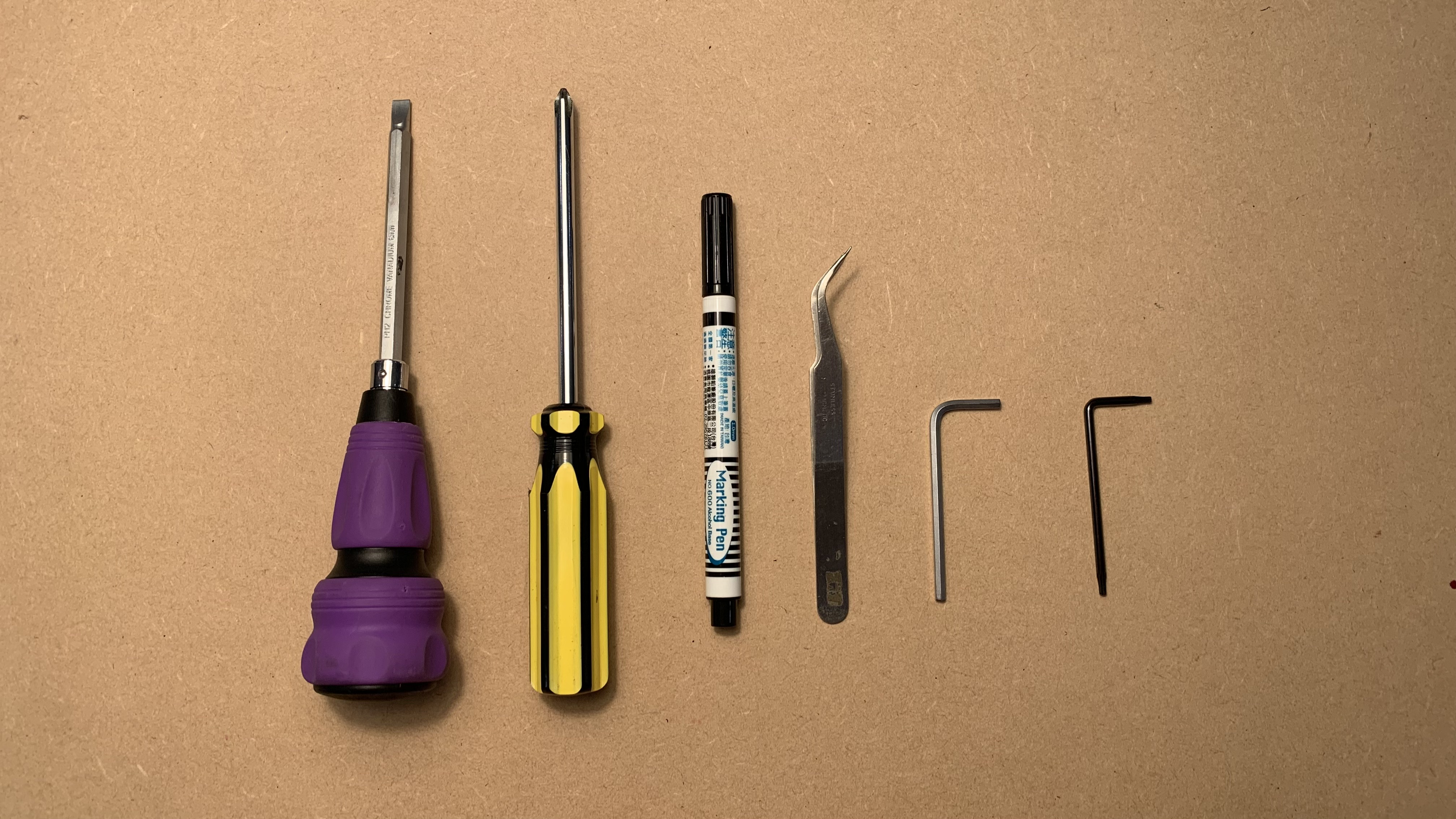

Outils

1	Tournevis Torx T8 Tournevis
2	Clé Allen de 3 mm
3	Tournevis cruciforme
4	Marqueur
5	Grattoir ou tournevis plat
6	Pince à épiler

Étape 1

Éteignez la machine, débranchez le cordon d'alimentation et retournez l'appareil.

Étape 2

Marquez le pied en caoutchouc et la vis situés à proximité du port USB.
Le marquage est nécessaire car la vis de ce pied est plus courte que les autres et doit être replacée au même endroit.

Étape 3

Dévissez ces vis inférieures.
(Vis T8 x 6 pièces et vis hexagonale 3 mm x 4 pièces)

Étape 4

Retournez la machine et dévissez les vis latérales (Vis T8 x 2 pièces)

Étape 5

Marquez les trous de vis des deux côtés avec un stylo.
L'objectif est de vous rappeler que les côtés marqués seront face à la zone de travail lors du remontage.

Étape 6

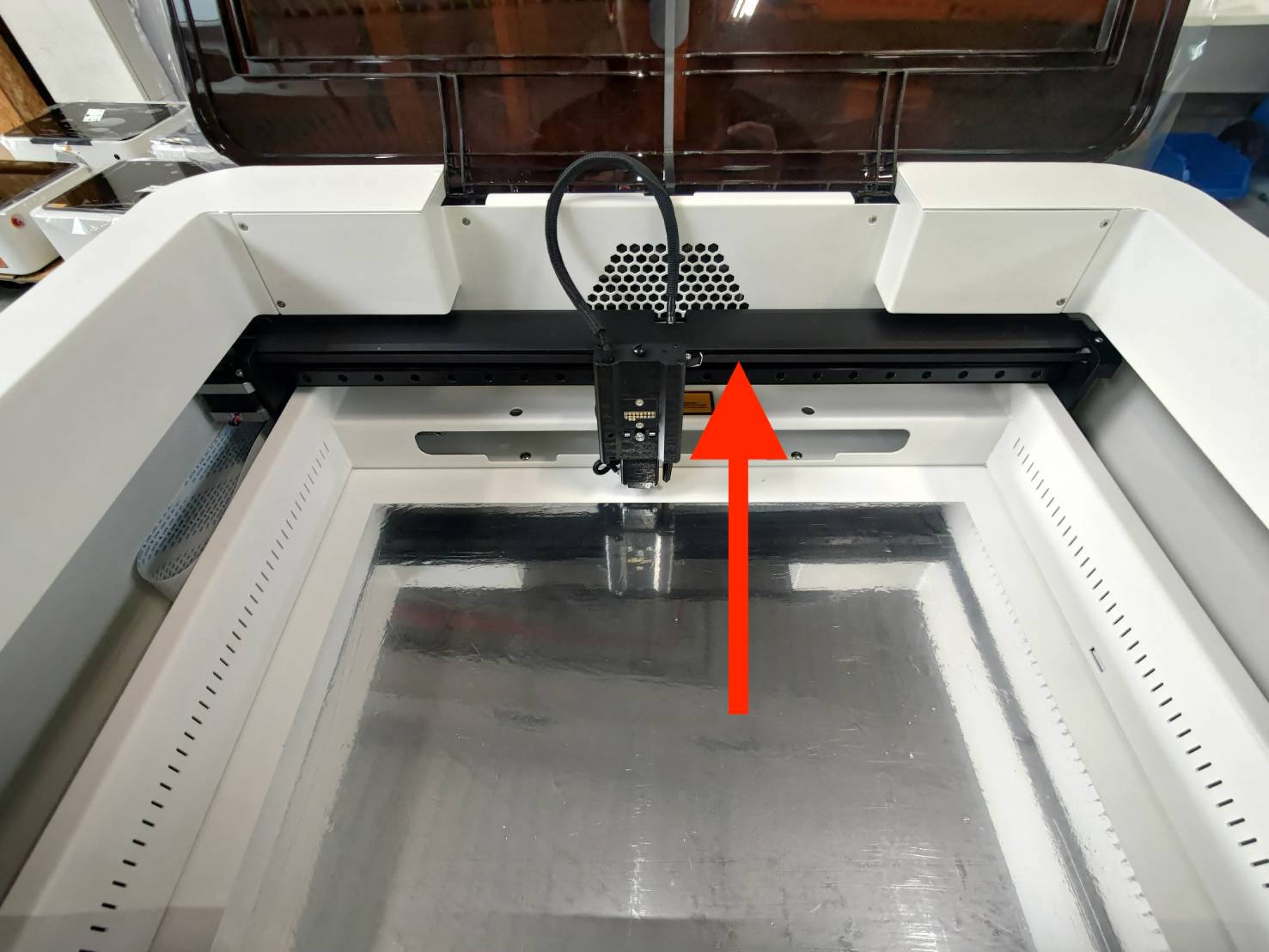

Déplacez le support du module vers le ventilateur jusqu'à la butée.

Étape 7

Soulevez le cadre supérieur à deux mains et placez-le sur les goujons.
(Veillez à ne pas coincer les câbles entre les cadres.)

Exemple de cadre posé sur les goujons :

Exemple vidéo de levage (La vidéo a été tournée à l'intérieur de la machine) :

Étape 8

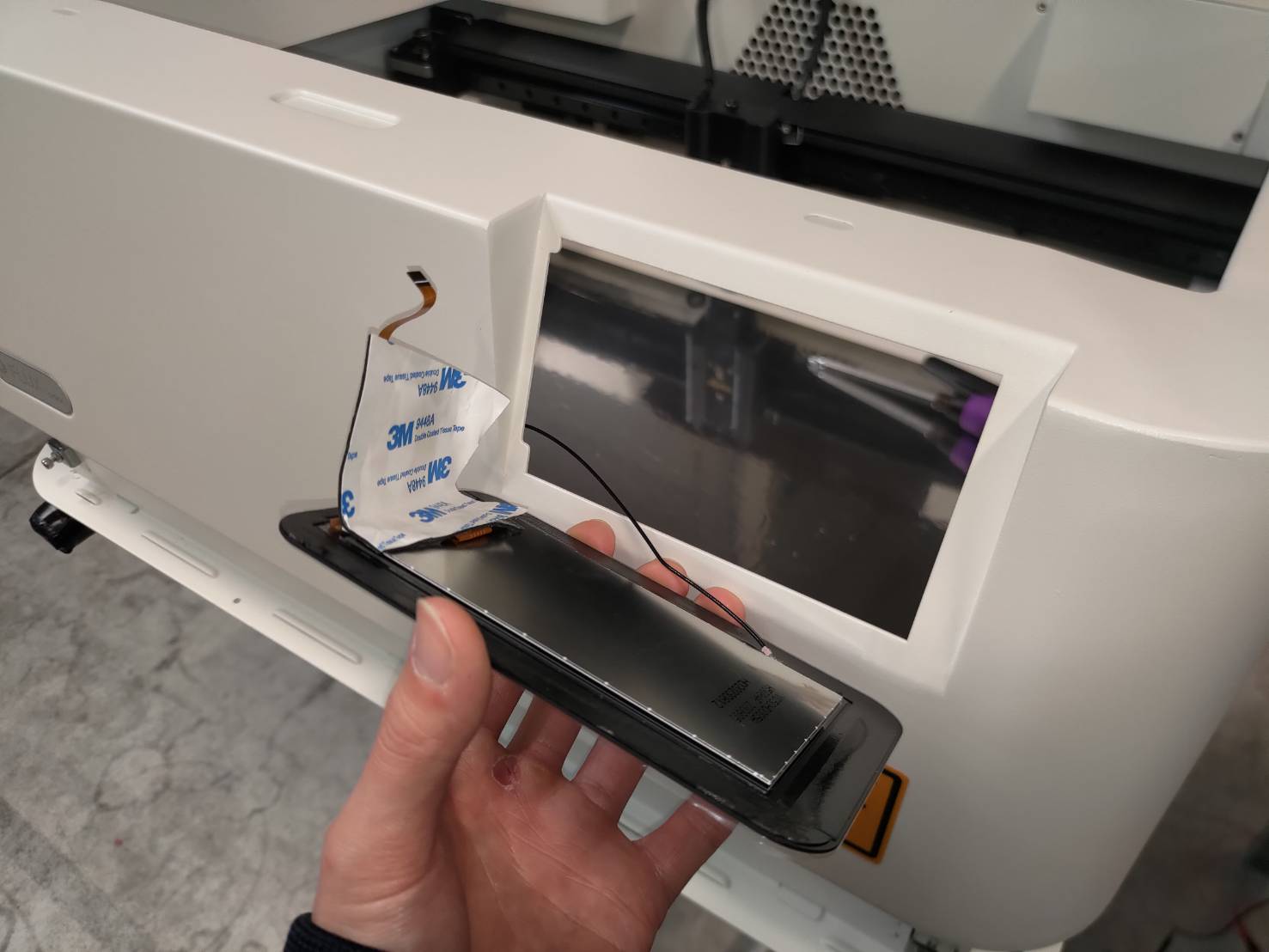

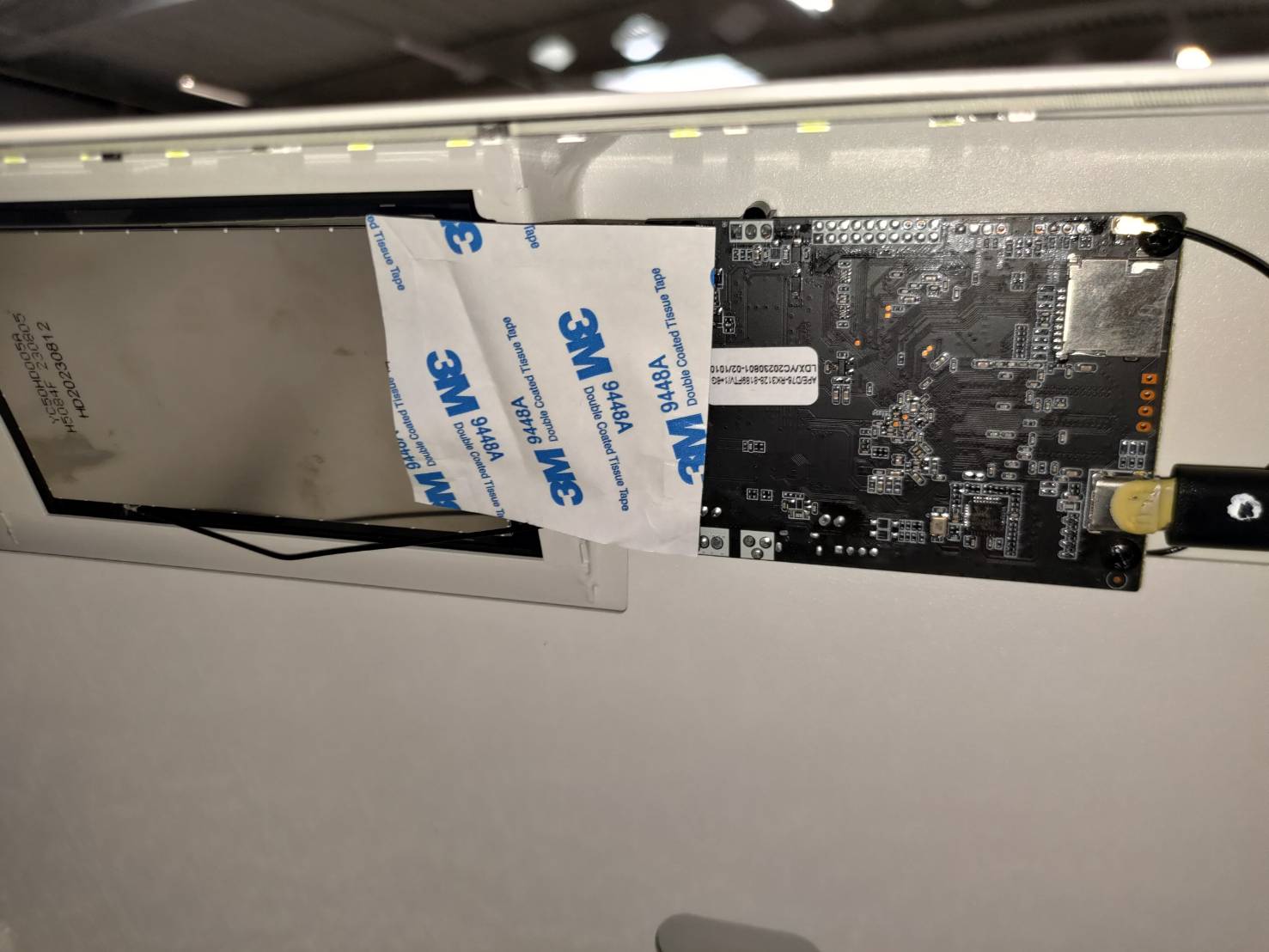

Repliez le ruban adhésif en mousse 3M vers l'écran.

Étape 9

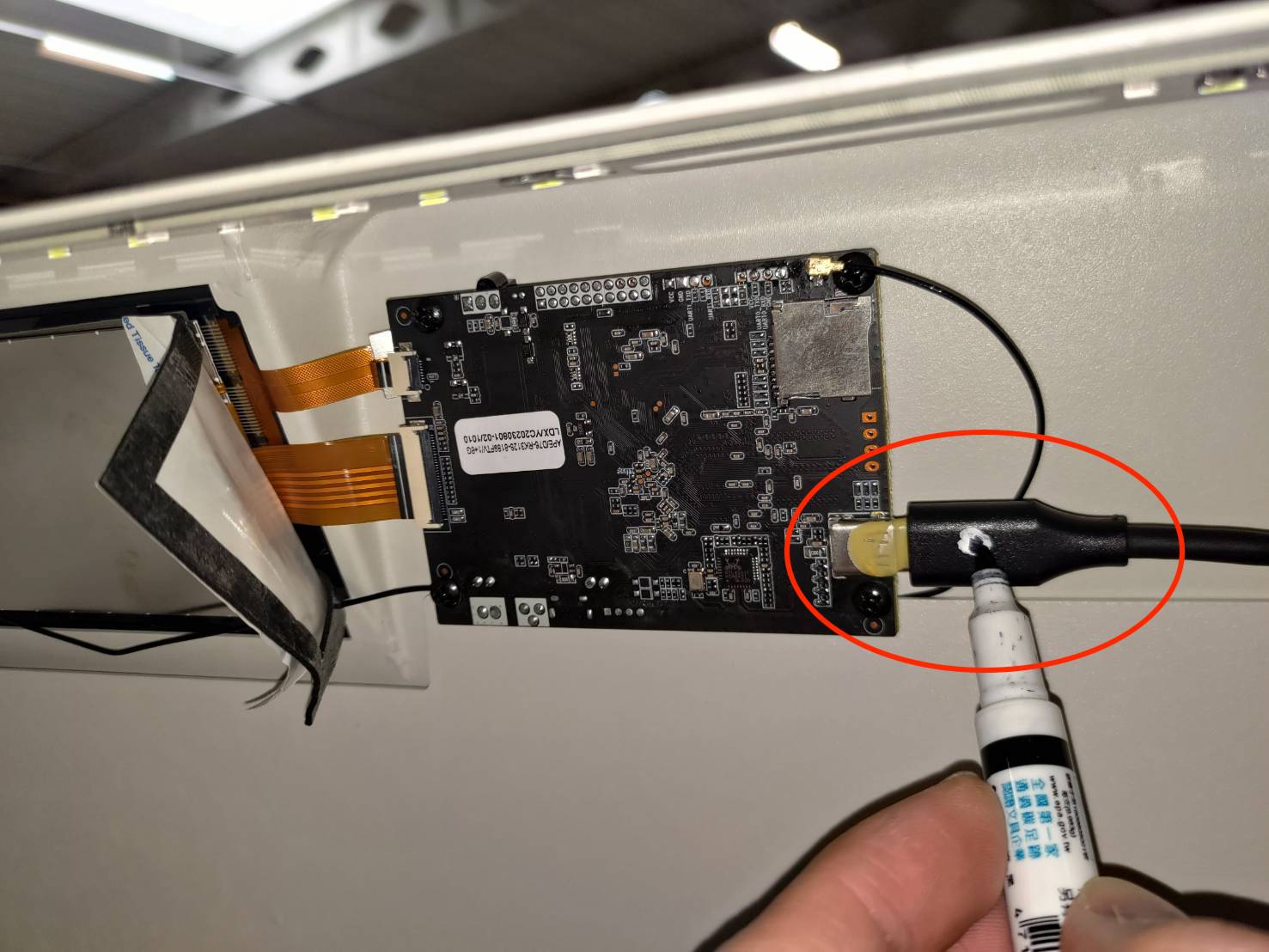

Marquez le câble USB-C.
Cela est nécessaire car l'USB-C doit être branché dans le bon sens. Le marquage permettra de connaître l'orientation d'origine lors du remontage. (Le côté marqué doit être orienté vers la zone de travail.)

Étape 10

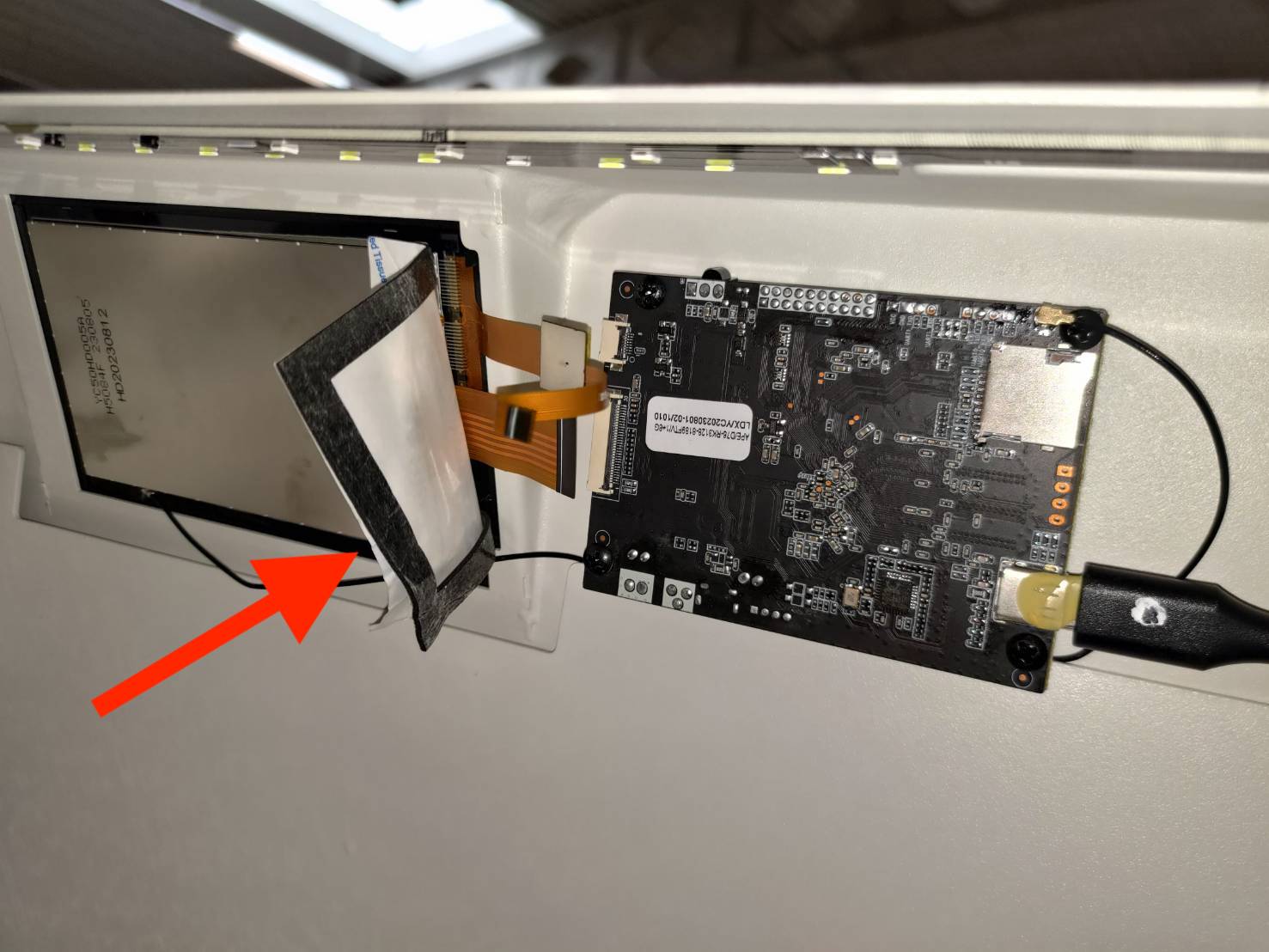

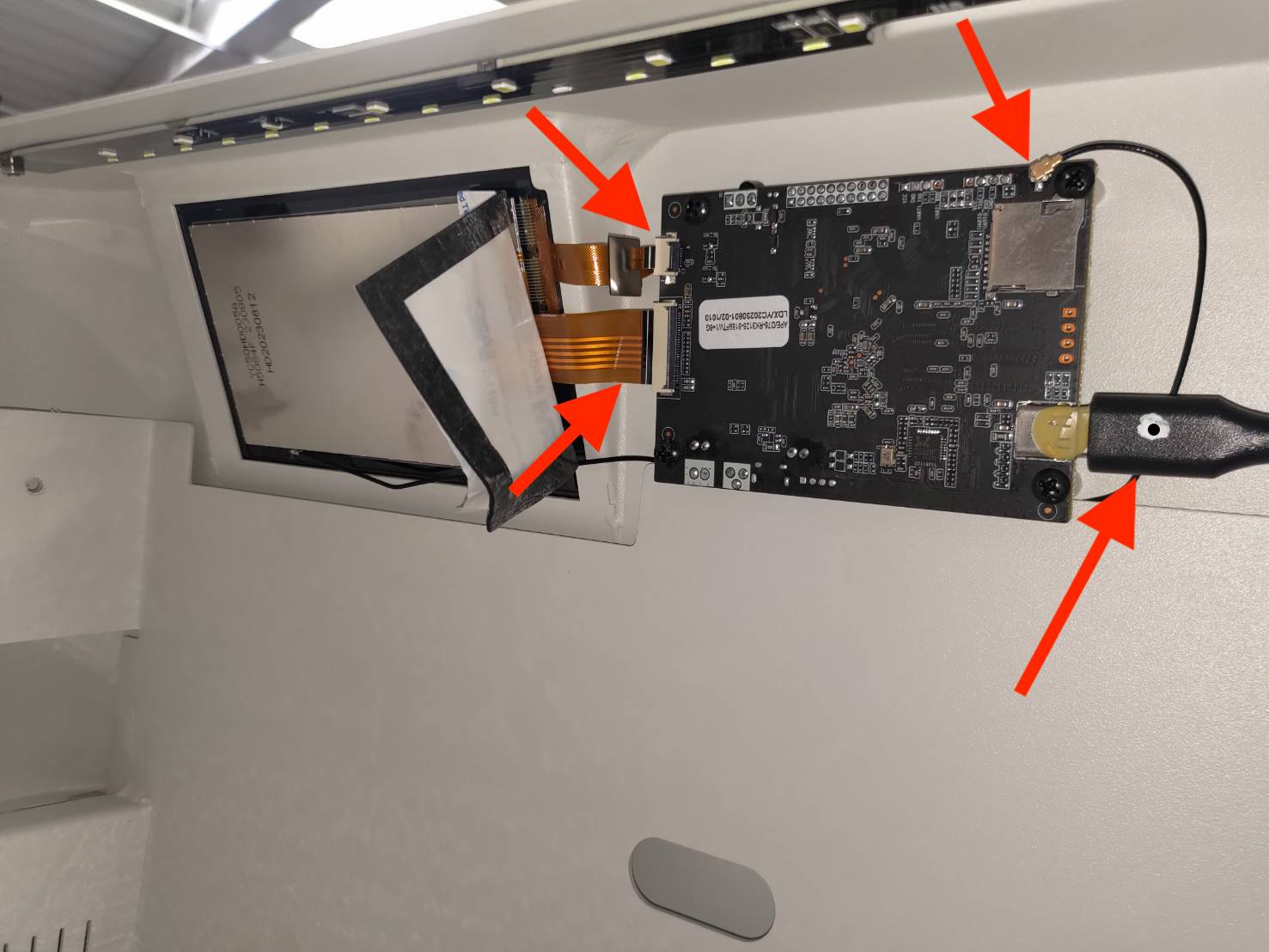

Prenez une photo pour enregistrer les positions initiales de tous les câbles.
L'objectif est de mémoriser l'emplacement des câbles pour les rebrancher correctement par la suite.

Étape 11

Retirez les câbles plats, le câble USB-C et l'antenne Wi-Fi.
Notez que les câbles plats sont maintenus par des clips. Ouvrez ces clips pour retirer les câbles plats.

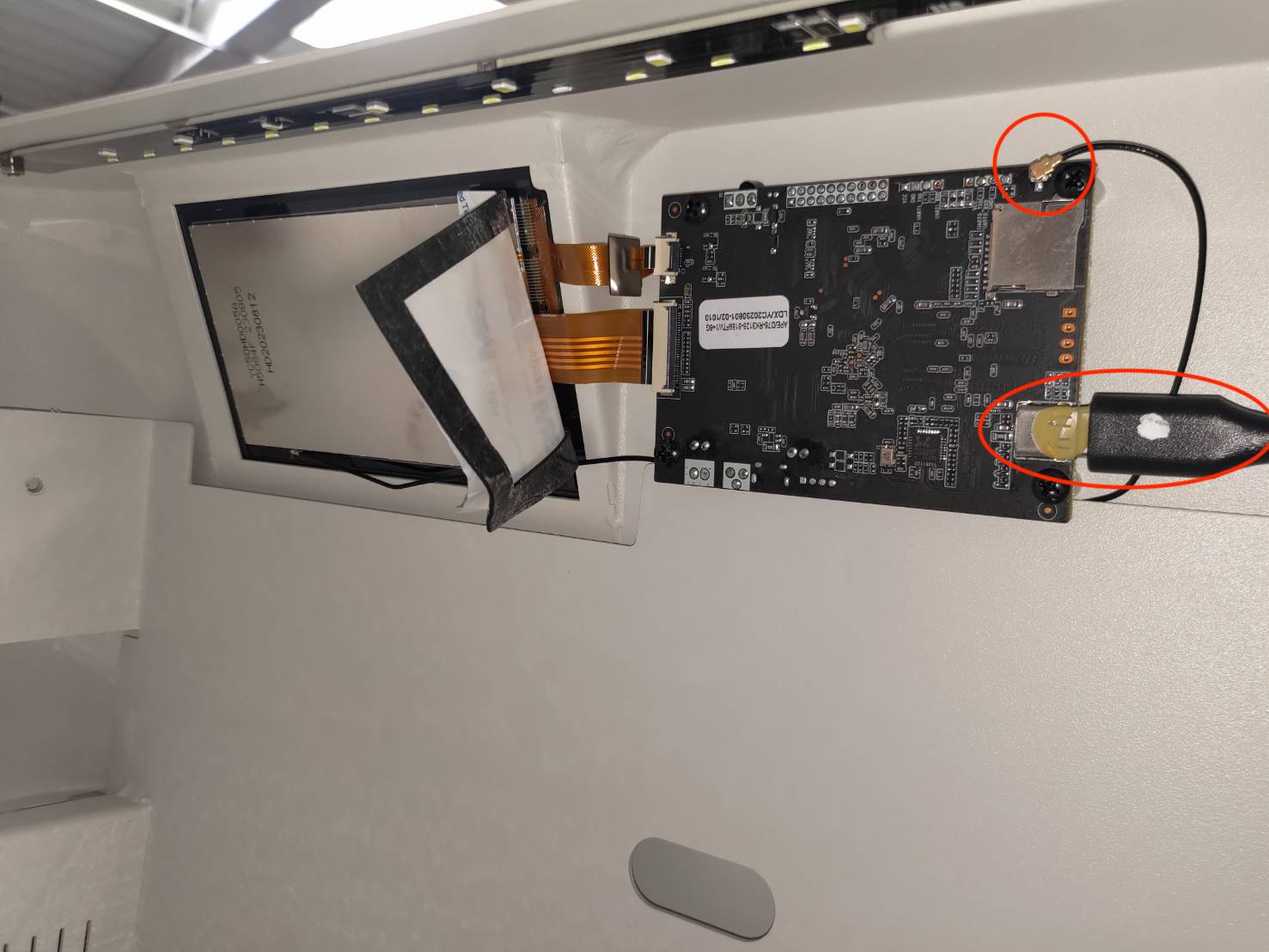

Emplacements du port USB-C et de l'antenne Wi-Fi :

Tous les éléments retirés :

Étape 12

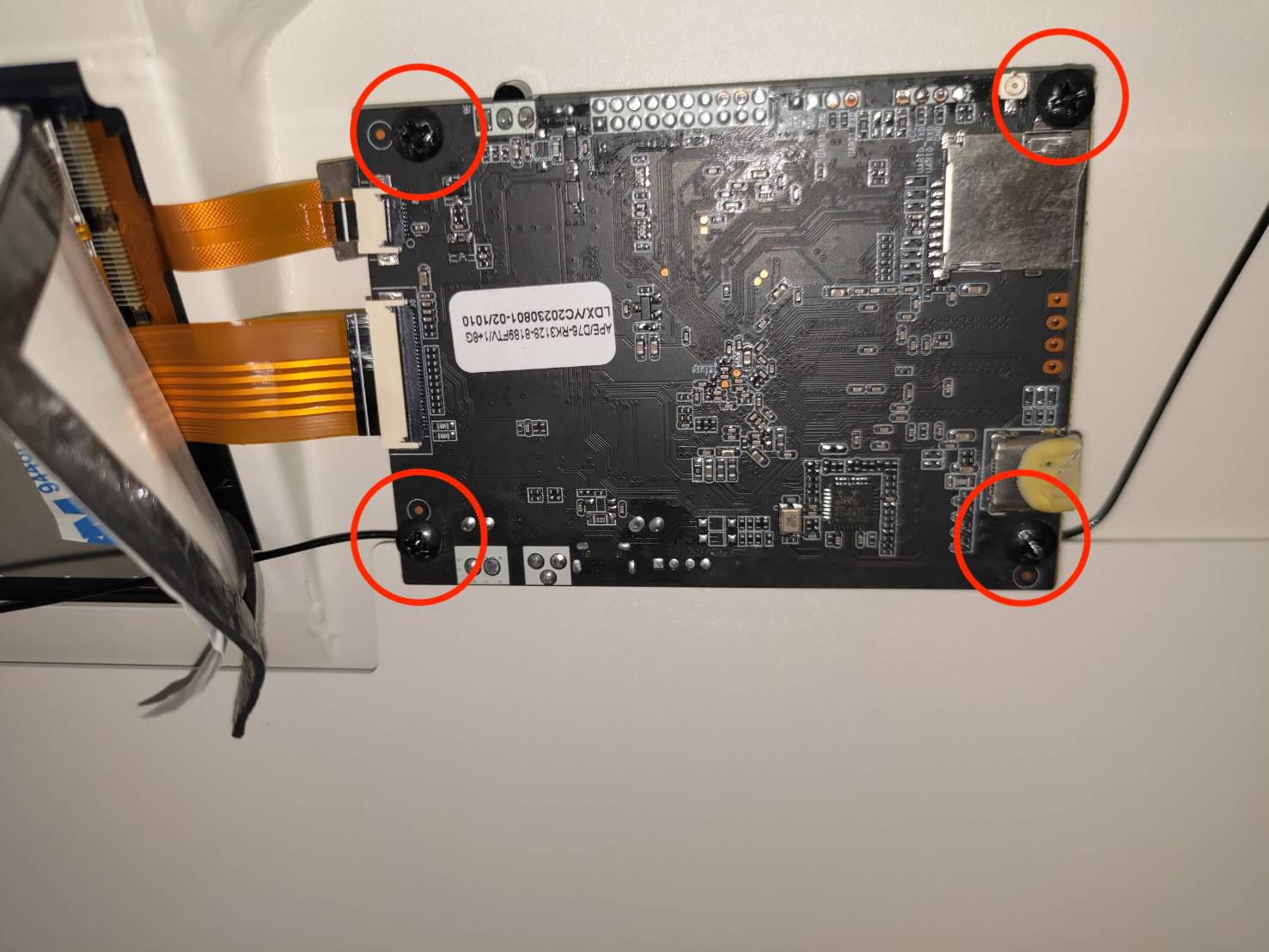

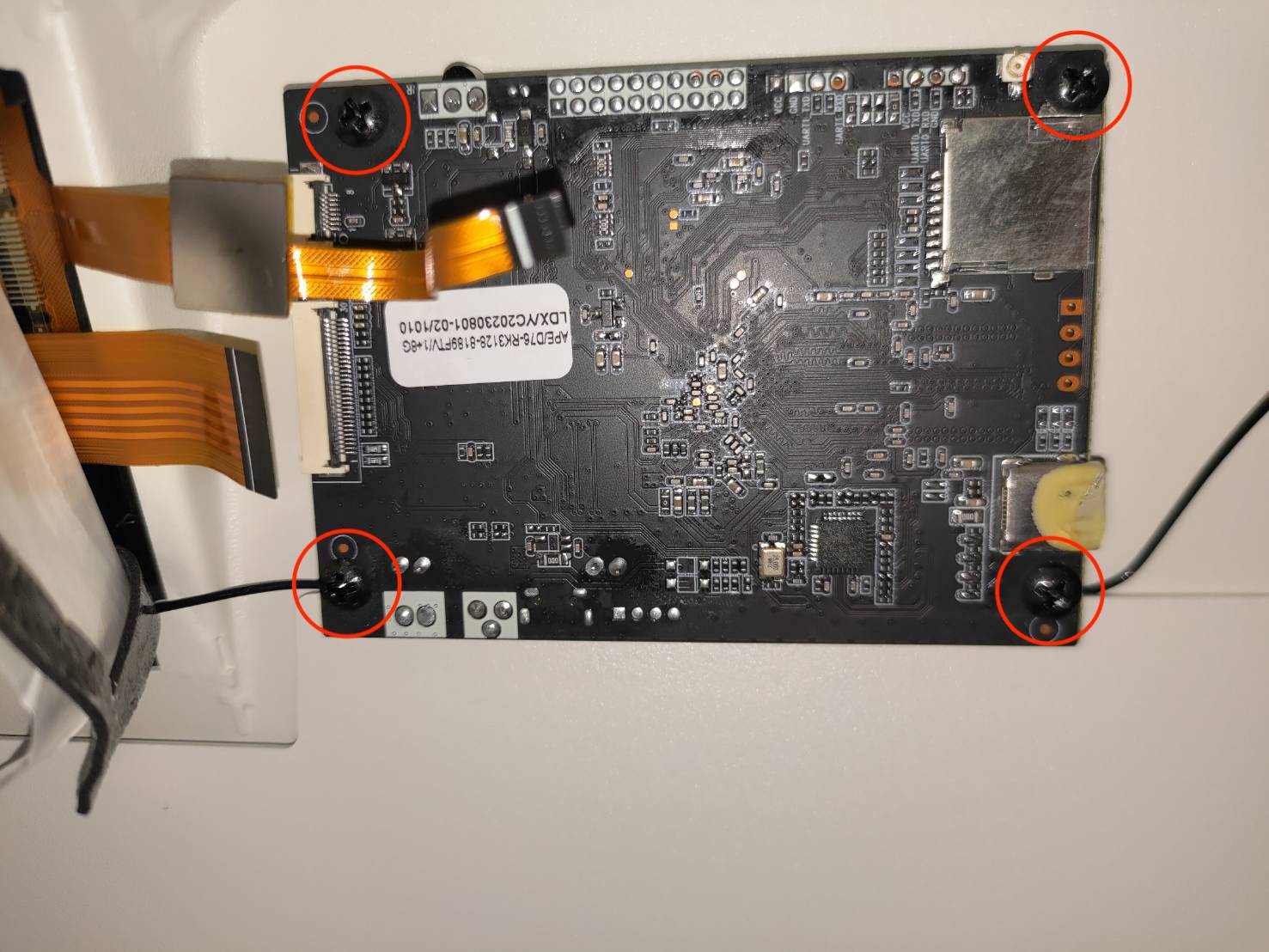

Dévissez ces vis cruciformes pour retirer la carte RK.

Étape 13

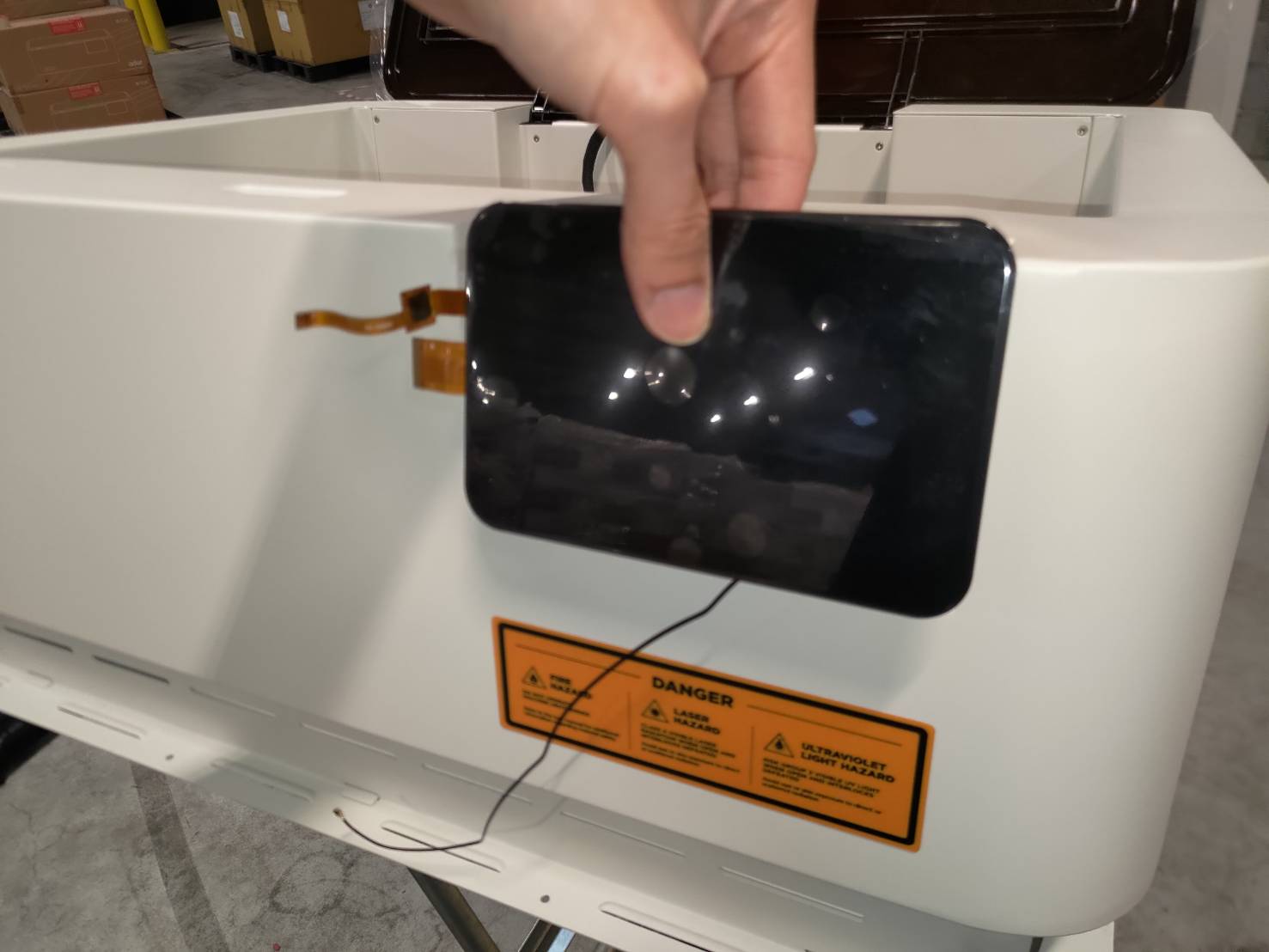

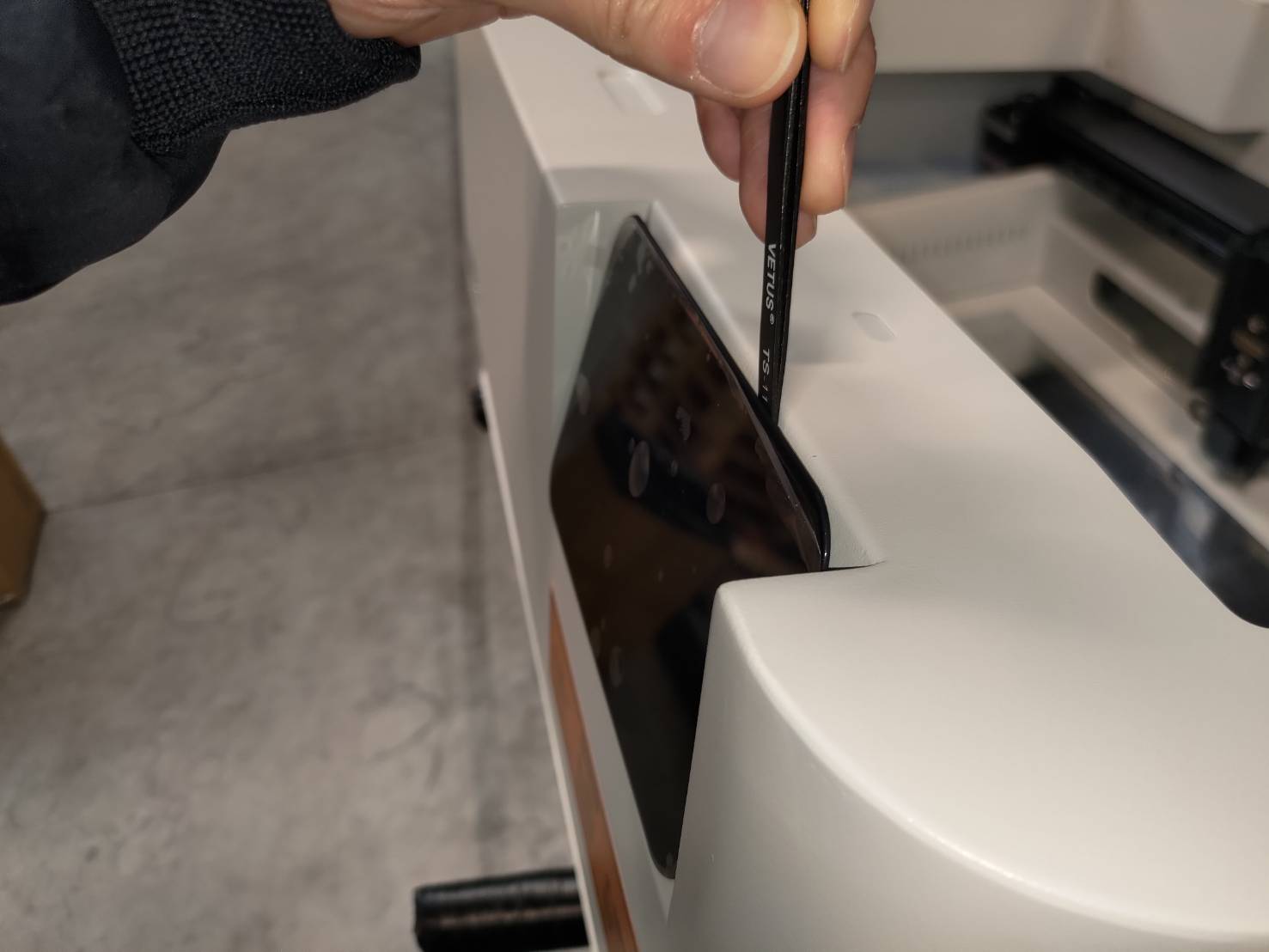

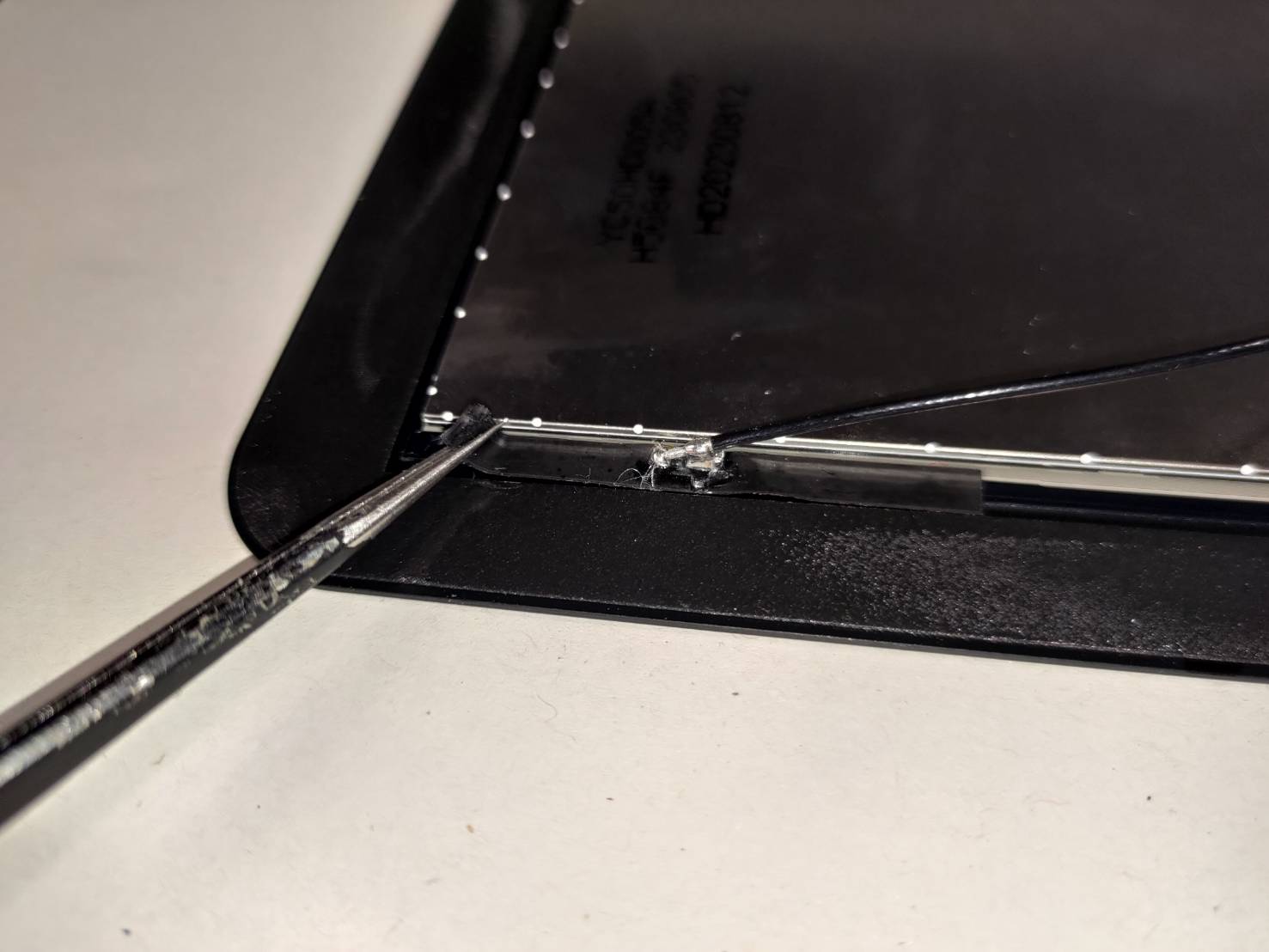

Utilisez un outil de démontage ou un tournevis plat pour extraire délicatement l'écran.

Étape 14

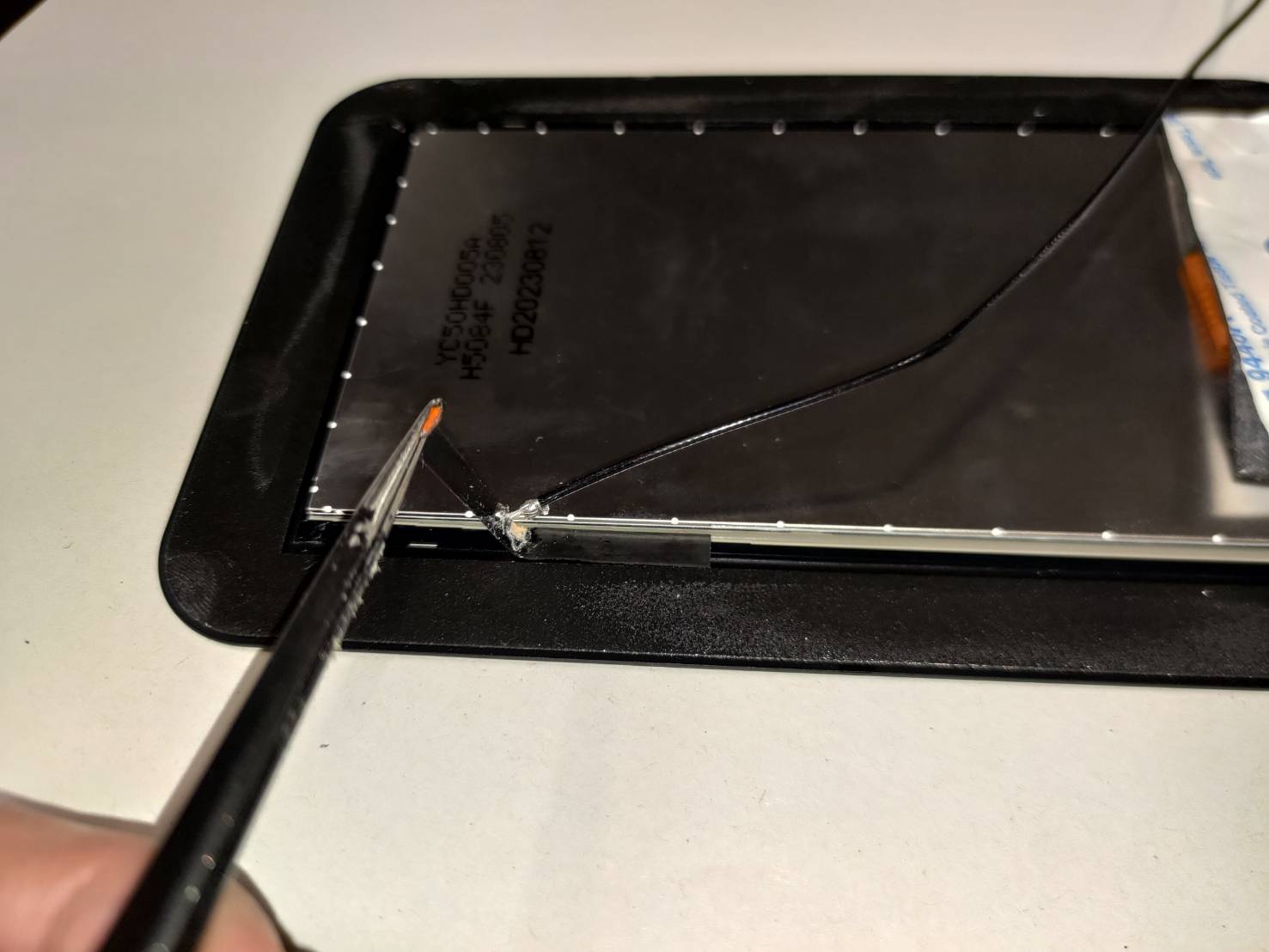

À l'aide de pinces, retirez l'antenne Wi-Fi et son adhésif de l'ancien écran et conservez-les pour plus tard.

Étape 15

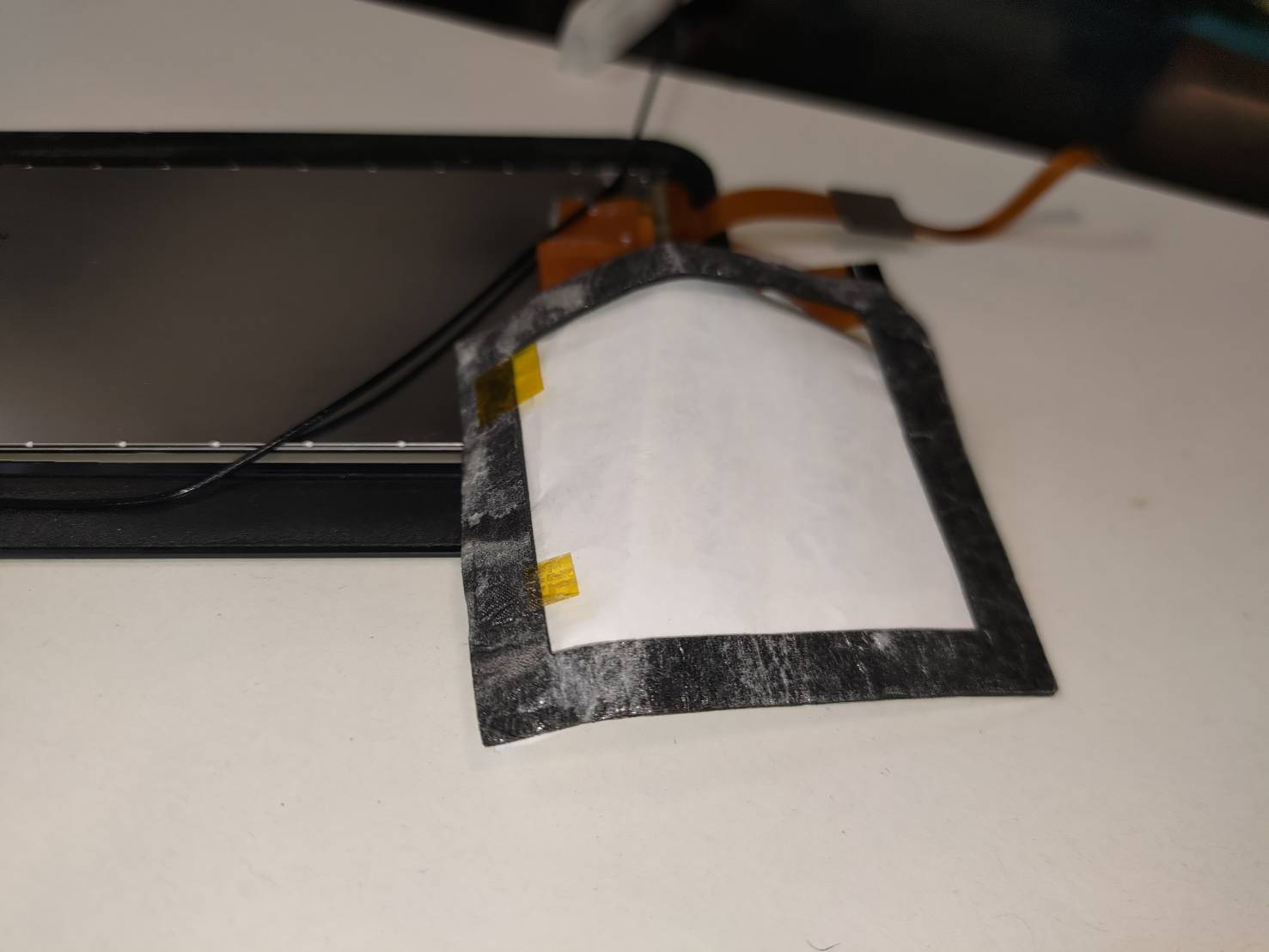

Retirez le ruban adhésif en mousse 3M et conservez-le pour plus tard
(Si le nouvel écran est fourni avec un ruban adhésif en mousse, ignorez cette étape.)

Étape 16

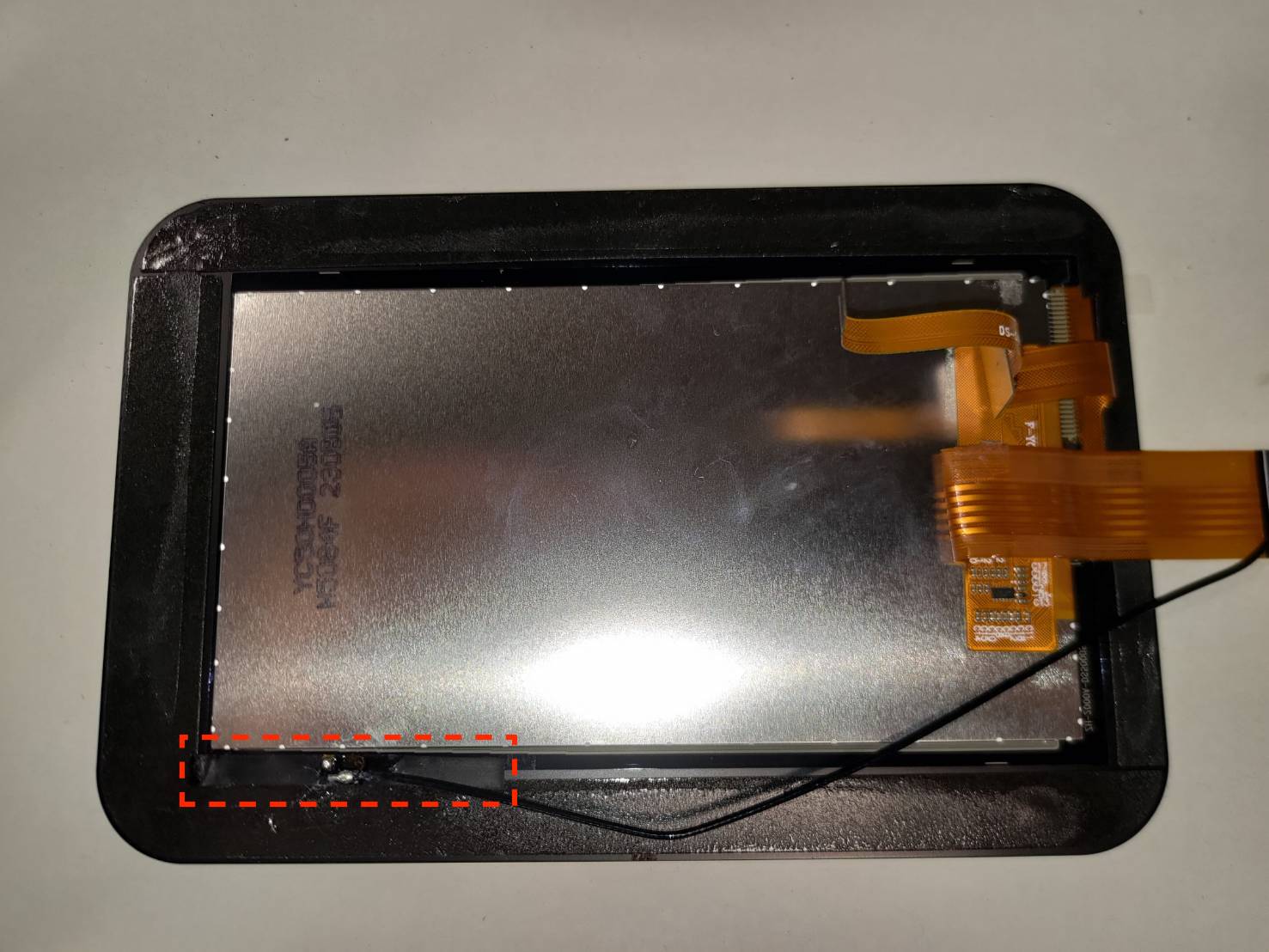

Positionnez l'antenne Wi-Fi sur le nouvel écran dans le coin inférieur gauche.

Étape 17

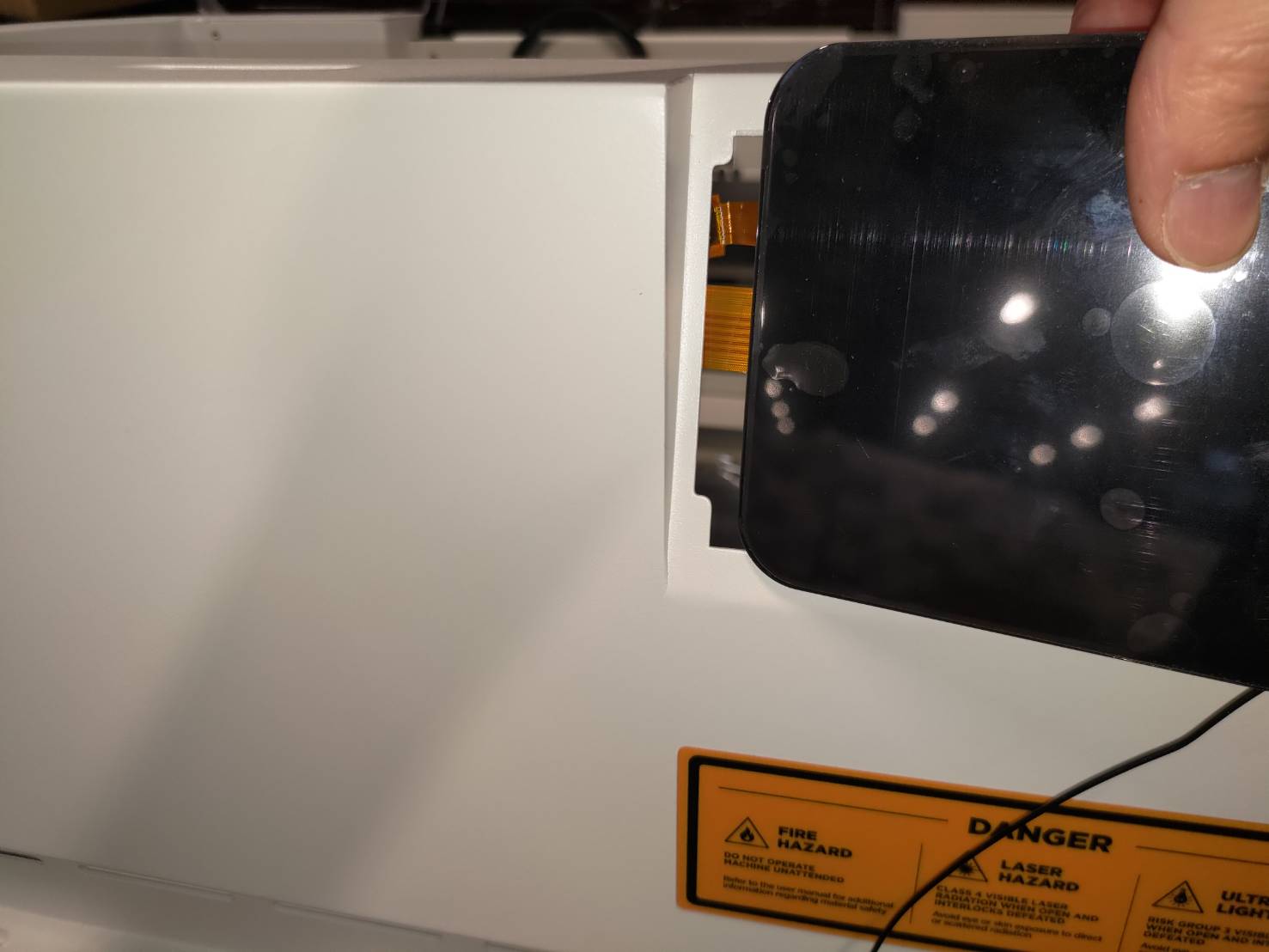

Retirez le film protecteur du nouvel écran. Insérez-le dans le cadre.
L'orientation est comme sur la photo ci-dessous, avec les câbles positionnés à gauche (côté carte RK).

Étape 18

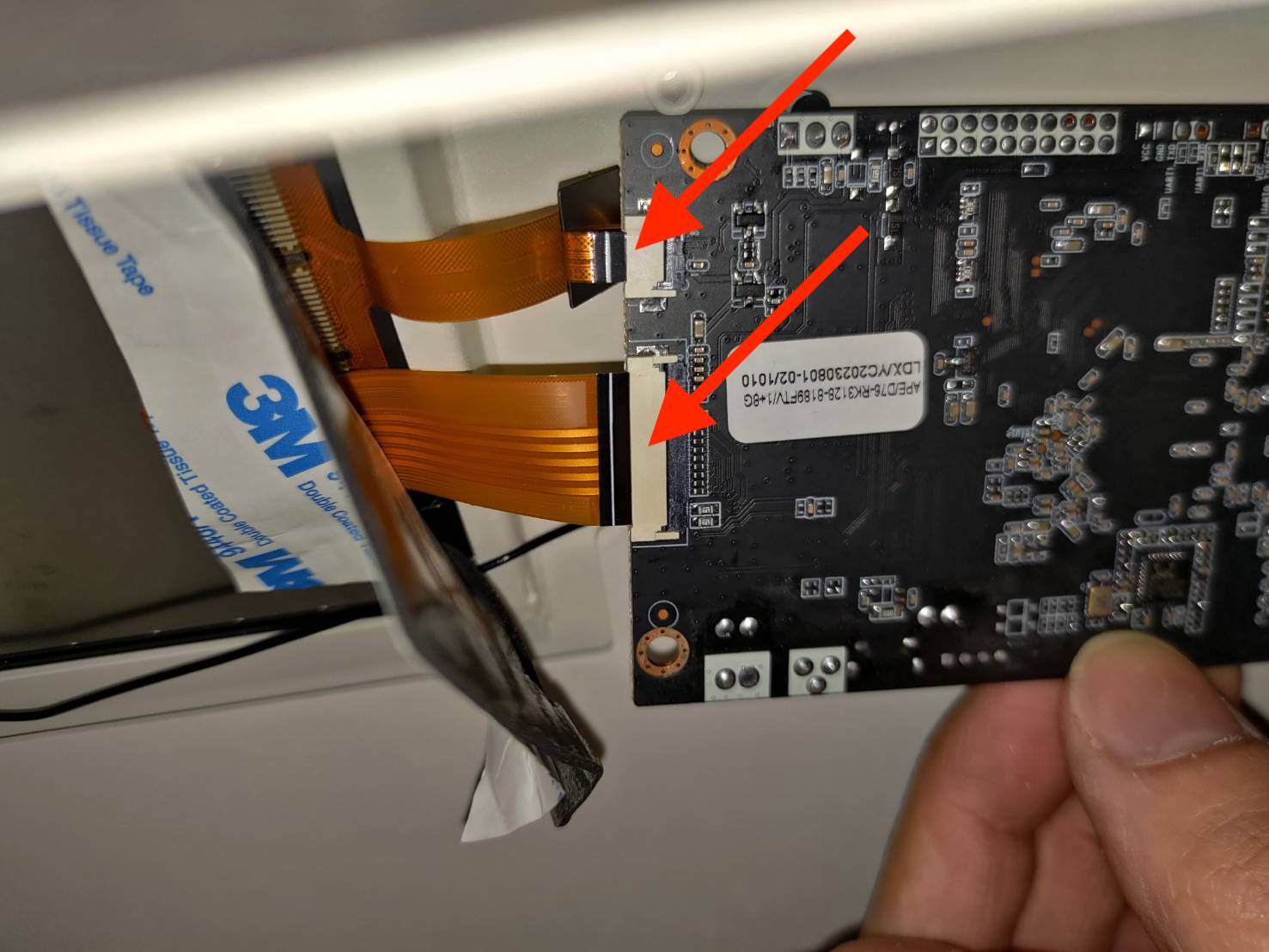

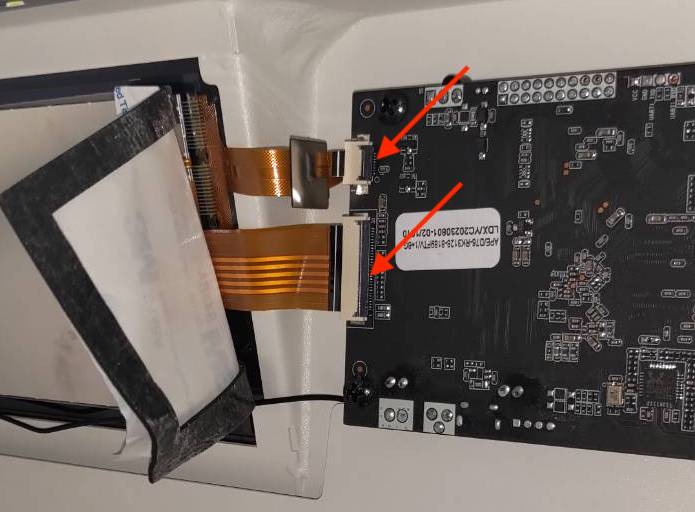

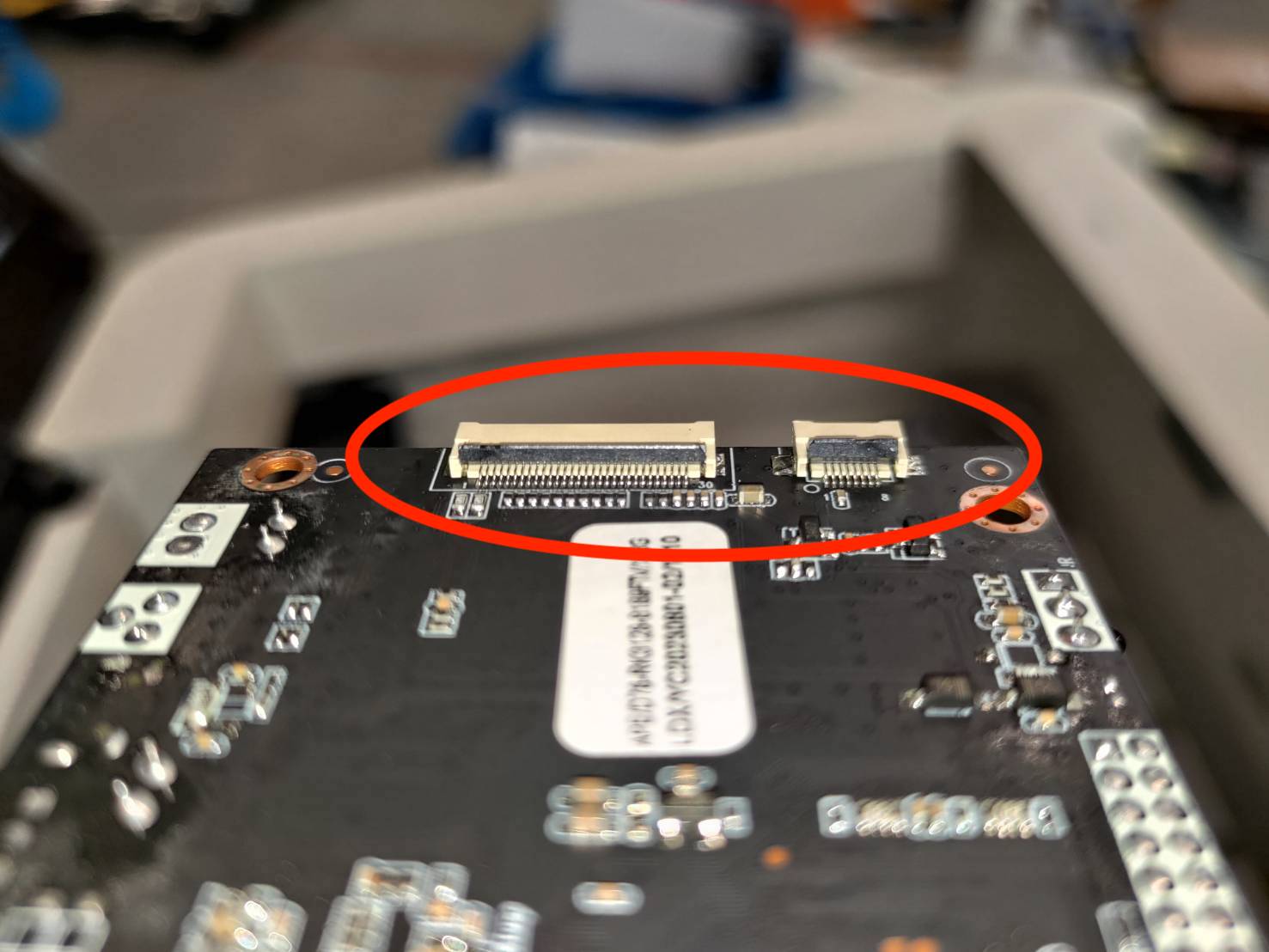

Insérez les câbles plats dans la nouvelle carte RK.
Assurez-vous que les clips sur la carte sont ouverts avant d'insérer les câbles.

Étape 19

Revissez les vis pour fixer la nouvelle carte RK.

Étape 20

Branchez le câble USB-C et l'antenne Wi-Fi.
Veillez à ce que le connecteur USB-C soit orienté dans la même direction que sur la photo prise précédemment Étape 10.

Étape 21

Remettez en place le ruban adhésif en mousse 3M.

Étape 22

Replacez le cadre supérieur dans sa position initiale.
Assurez-vous que les trous de vis marqués sont orientés vers la zone de travail.

Restauration du cadre :

Étape 23

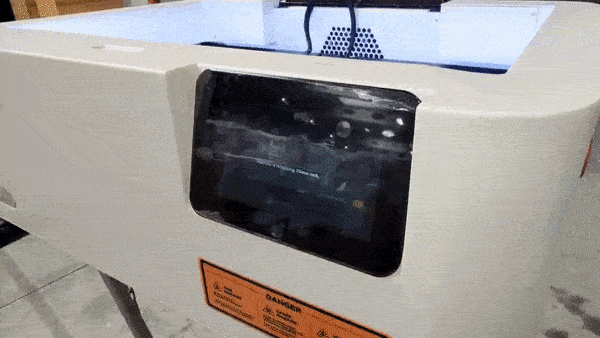

Allumez la machine et testez la fonction tactile
(Veillez à ne pas appuyer sur le bouton "Contrôle")

Si l'écran reste noir, vérifiez le branchement des câbles plats.

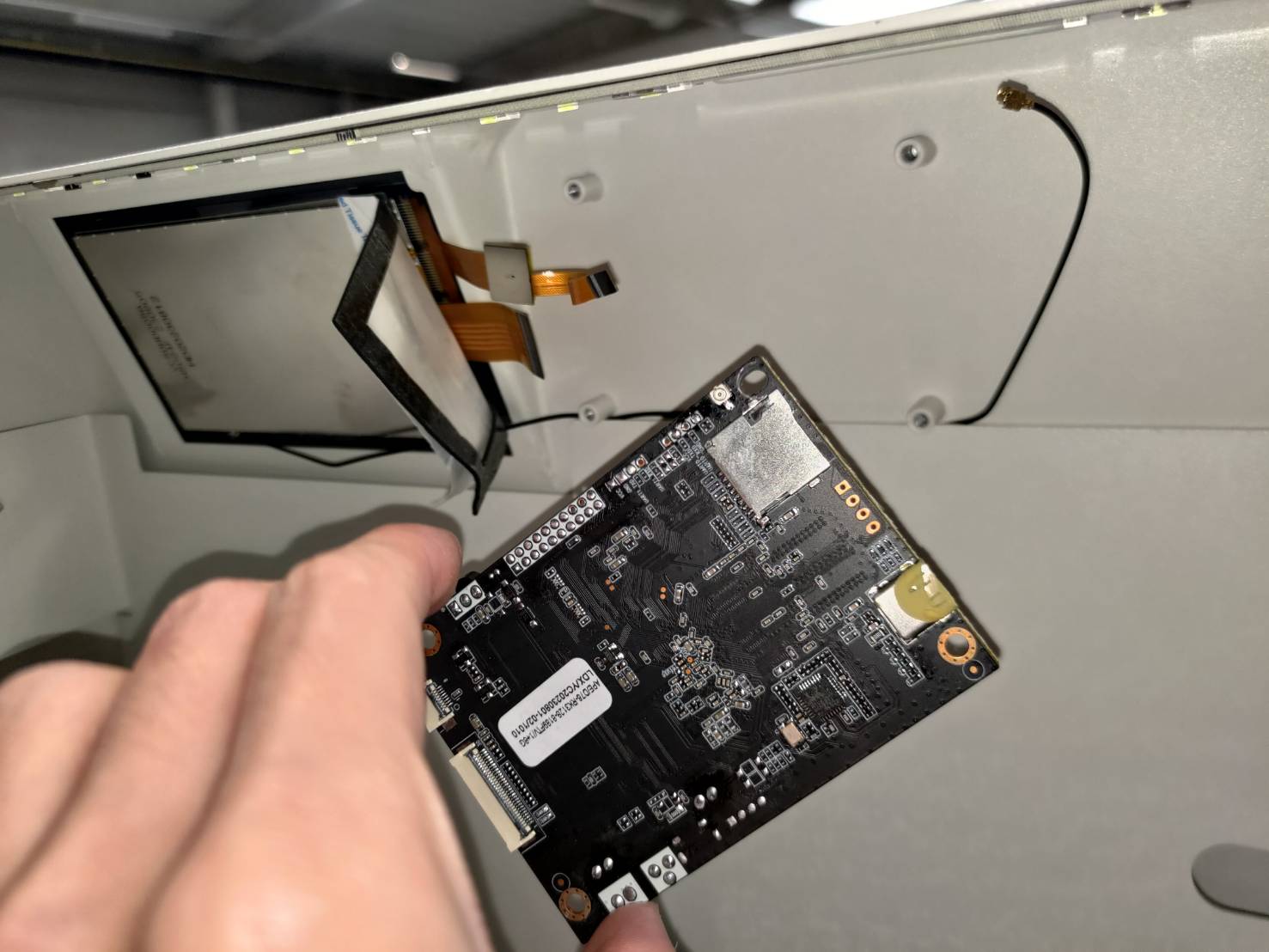

Étape 7 - Étape 12 >> Soulevez le cadre et retirez la carte RK.
Étape 18 - Étape 22 >> Rebranchez le câble, réinstallez la carte RK et mettez la machine sous tension.

Si la machine s'allume normalement mais que l'écran tactile ne fonctionne pas, vérifiez l'orientation du connecteur USB-C. (Étape 7 & Étape 20)

Étape 24

Vissez les vis latérales.

Étape 25

Éteignez et retournez la machine. Vissez toutes les vis du dessous.
Notez que le pied et la vis marqués doivent être positionnés à proximité des ports USB.

Suggestion :
Il est préférable de ne pas serrer complètement les vis au début, car certaines pourraient être mal alignées et difficiles à insérer. Il est recommandé de serrer toutes les vis une fois qu'elles sont toutes en place.

Étape 26

Retournez la machine. Déplacez le support du module pour vérifier s'il peut bouger librement.

Si le support peut être déplacé sans problème, le remplacement est alors réussi.

Si le support est bloqué ou ne peut pas être complètement poussé vers le ventilateur, passez à l'Étape 27.

l'Étape 27

Essayez de desserrer la vis du pied en caoutchouc proche des ports USB et tentez à nouveau de déplacer le support du module.
