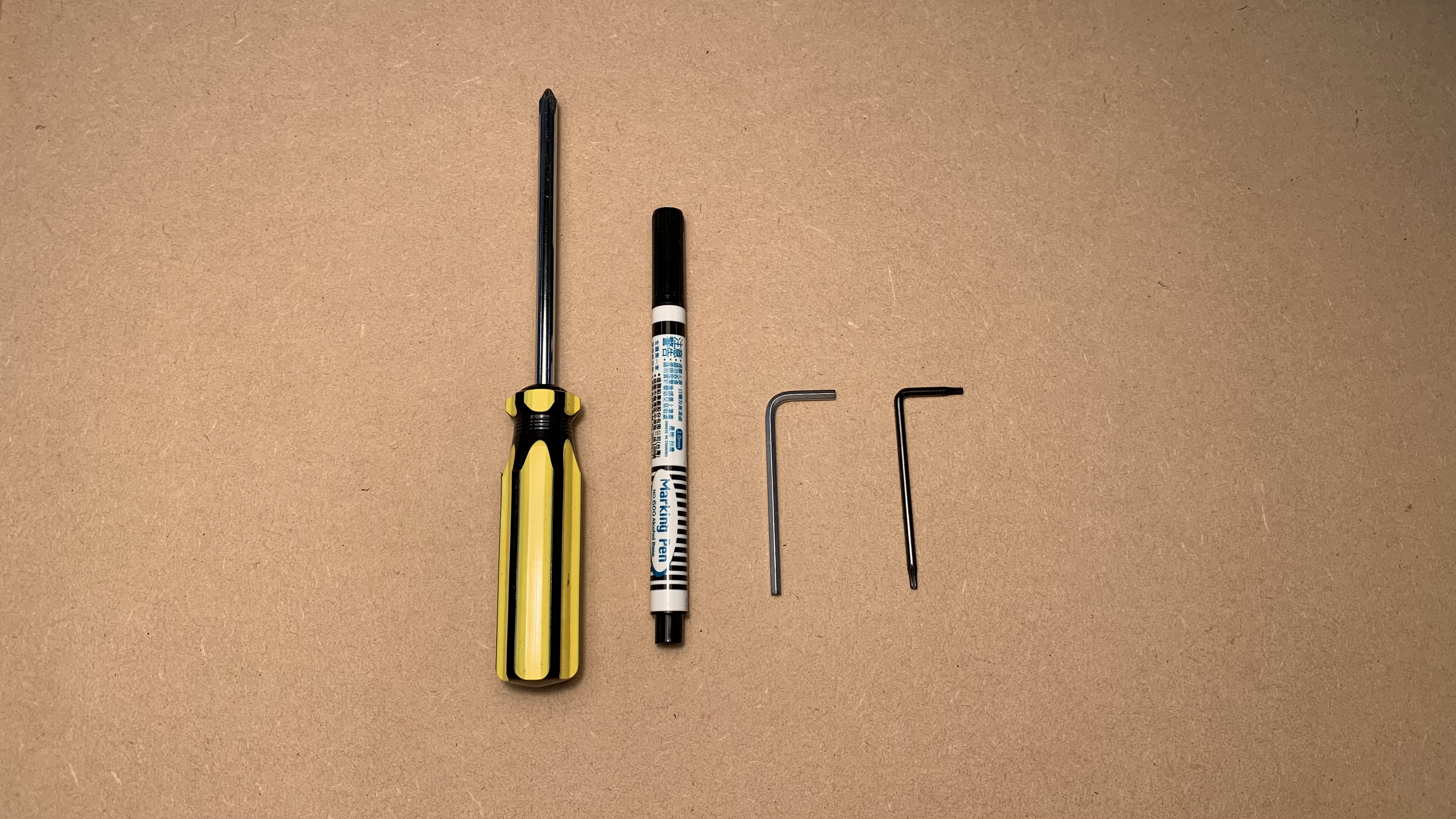

Outils

1	Tournevis Torx T8 Tournevis
2	Clé Allen de 3 mm
3	Tournevis cruciforme
4	Marqueur

Étape 0 - Télécharger les données de l'Ador

⚠︎ Si votre machine ne démarre pas normalement ou ne se connecte pas à l'ordinateur, veuillez contacter le service après-vente pour obtenir les données.

Mettre à jour le micrologiciel à la version 5.1.17 ou ultérieure.
Mettre à jour Beam Studio à la version 2.3.1 ou ultérieure.

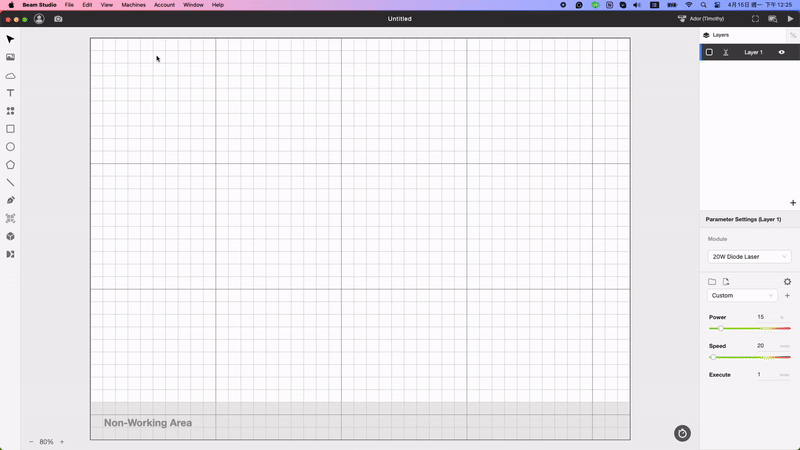

Sélectionner "Machine → Nom de la machine → Données de calibration de la caméra → Télécharger les données."

Le fichier téléchargé sera au format .zip et nommé d'après le nom de votre machine.
Par exemple, Ador (Timothy).zip. 下載照片.gif

Étape 1

Éteignez la machine, débranchez le cordon d'alimentation et retournez la machine.

Étape 2

Marquez le pied en caoutchouc et la vis qui sont proches du port USB.
Le but du marquage est que la vis de ce pied sera plus courte que les autres et qu'elle doit être replacée au même endroit.

Étape 3

Dévissez les vis du dessous.
(Vis T8 x 6pcs & Vis HEX 3mm x 4pcs)

(Vis T8 x 6 pcs et vis hexagonale 3mm x 4 pcs)

Étape 4

Retournez la machine et dévissez les vis latérales (Vis T8 x 2 pcs)

Étape 5 : Marquez l'emplacement des trous de vis des deux côtés avec un marqueur.
Le but est de vous rappeler que les côtés marqués seront face à la zone de travail lors de l'assemblage.

Étape 6

Déplacez le siège du module vers le ventilateur jusqu'à la butée.

Étape 7

Soulevez le cadre supérieur avec les deux mains et placez-le sur les goujons.
(Veillez à ne pas coincer les câbles entre les cadres.)

Exemple de cadre posé sur les goujons :

Exemple vidéo de levage (La vidéo a été tournée à l'intérieur de la machine) :

Étape 8

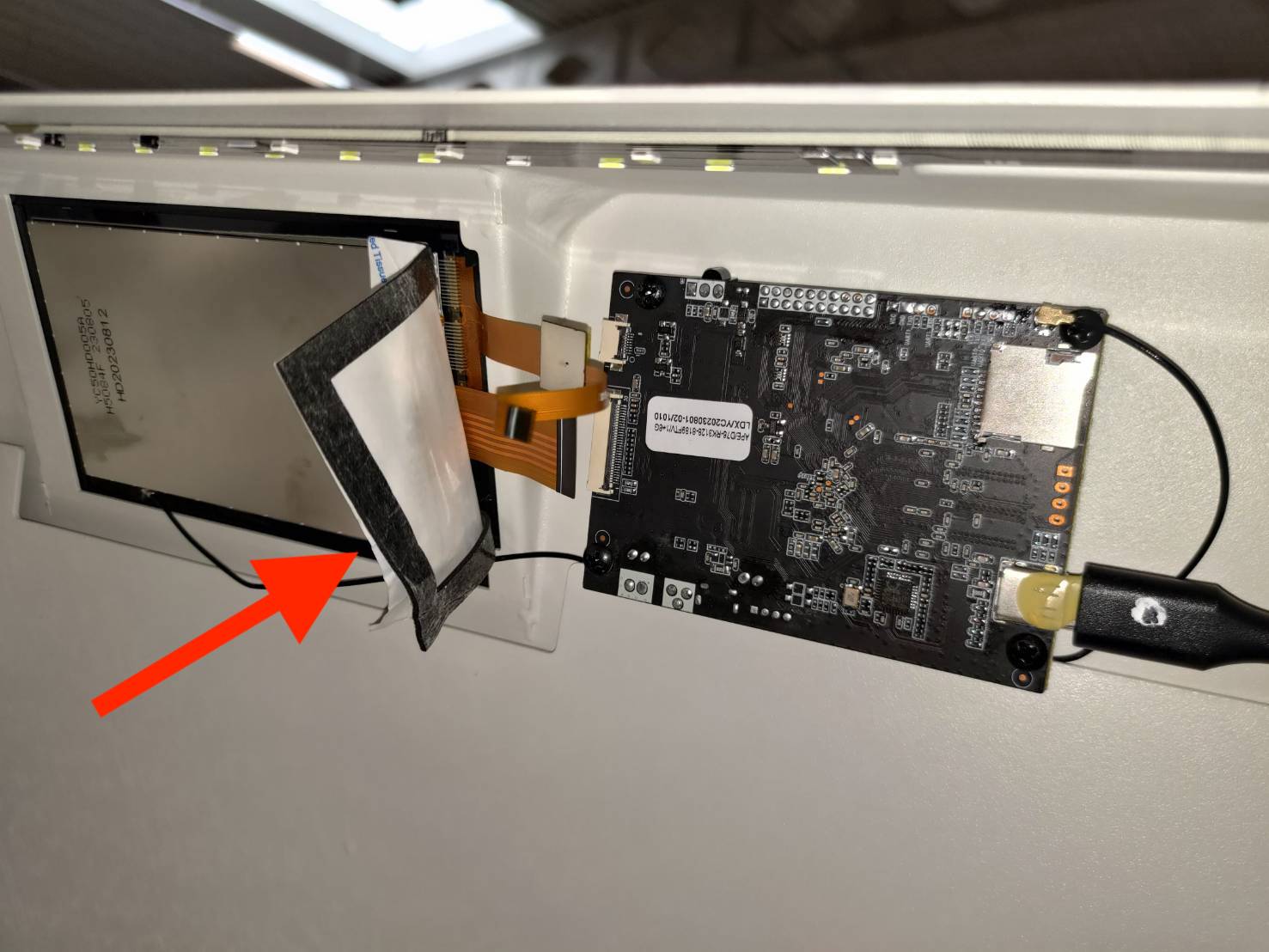

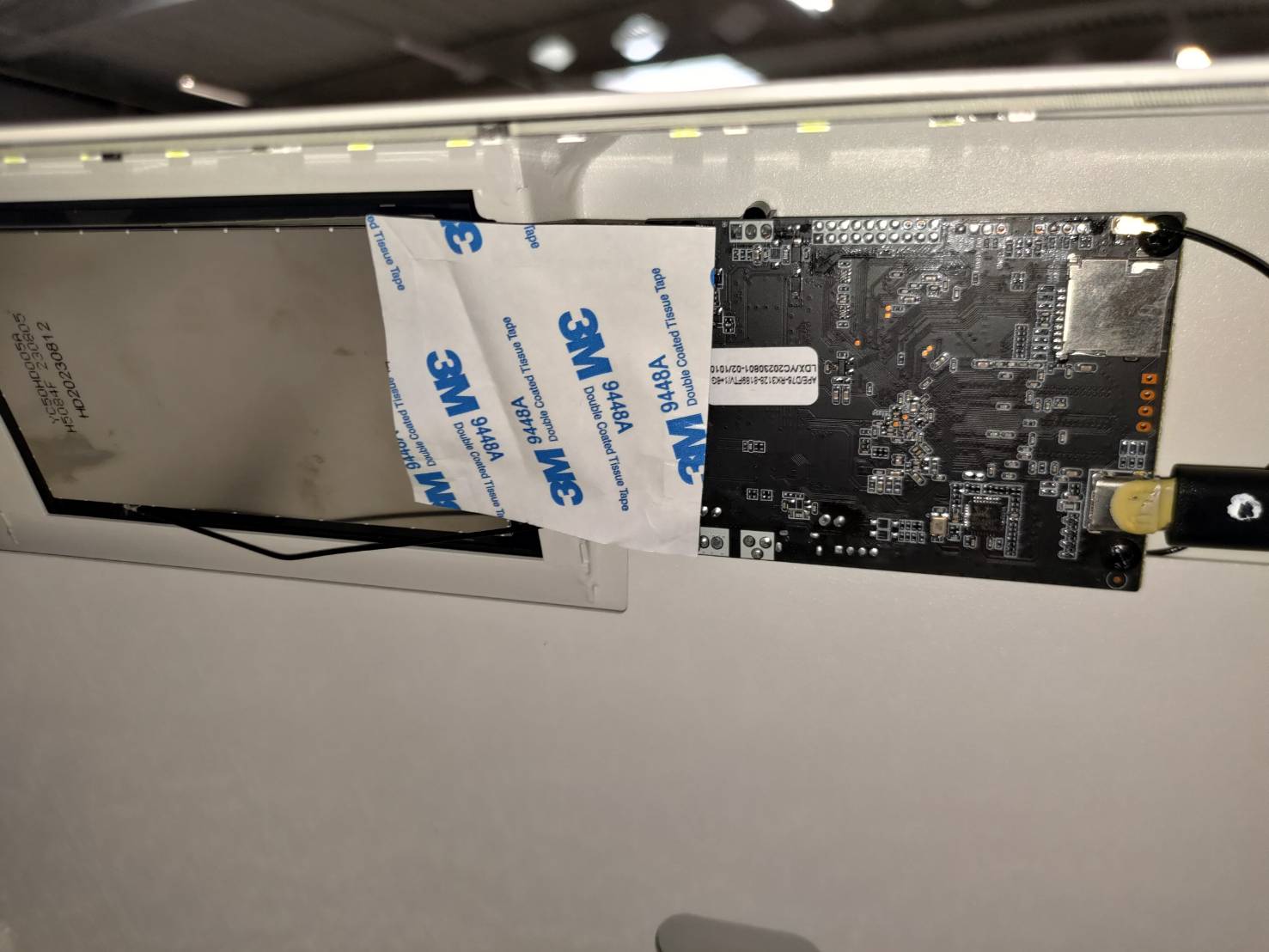

Repliez le ruban adhésif en mousse 3M vers l'écran.

Étape 9

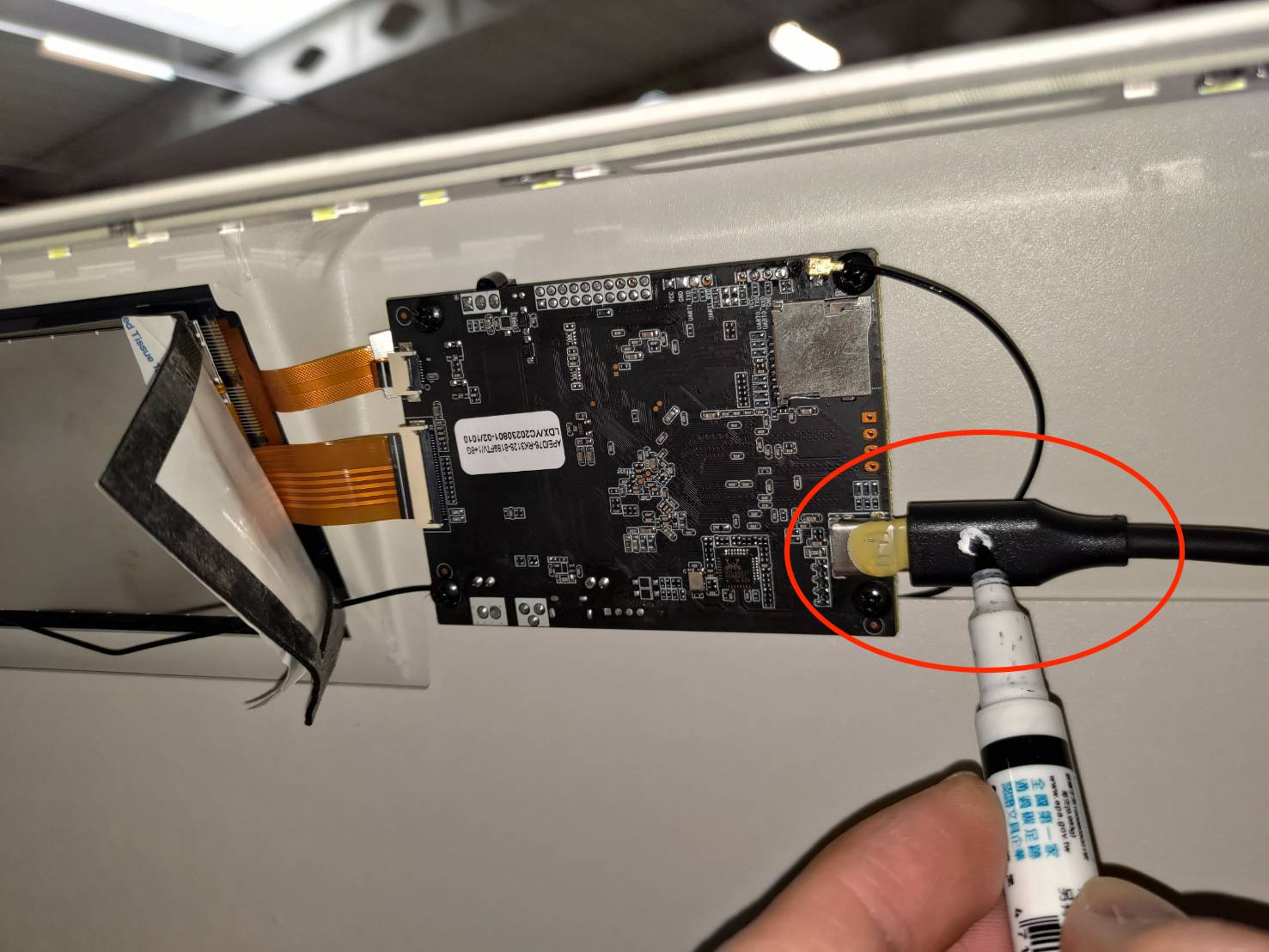

Marquez le câble USB-C.
Cela est nécessaire car le câble USB-C doit être branché dans le bon sens. Le marquage permettra de connaître l'orientation d'origine lors de l'assemblage. (Le côté marqué doit faire face à la zone de travail.)

Étape 10

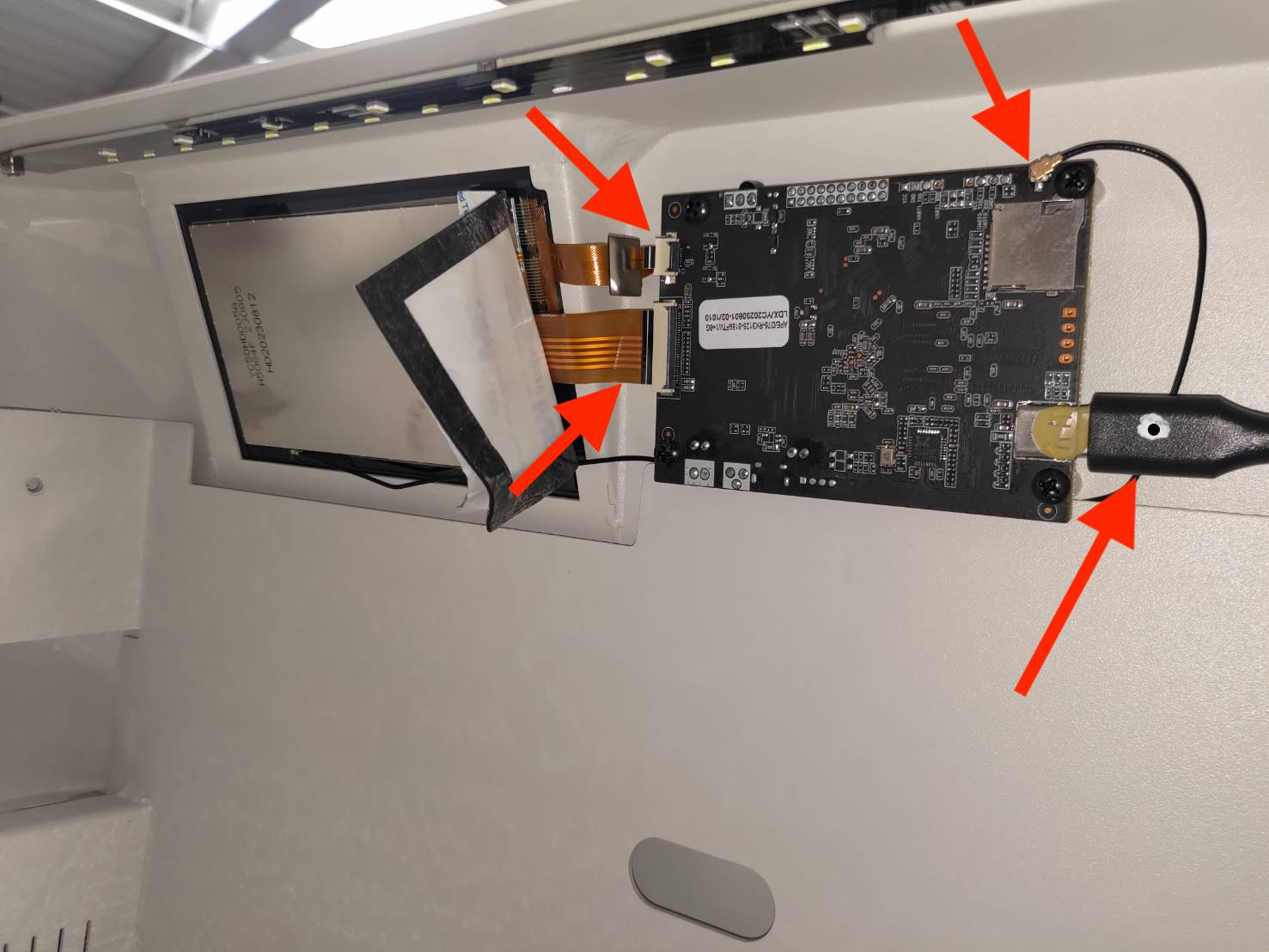

Prenez une photo pour enregistrer les positions initiales de tous les câbles.
L'objectif est de vous rappeler les positions des câbles afin de les rebrancher correctement.

Étape 11

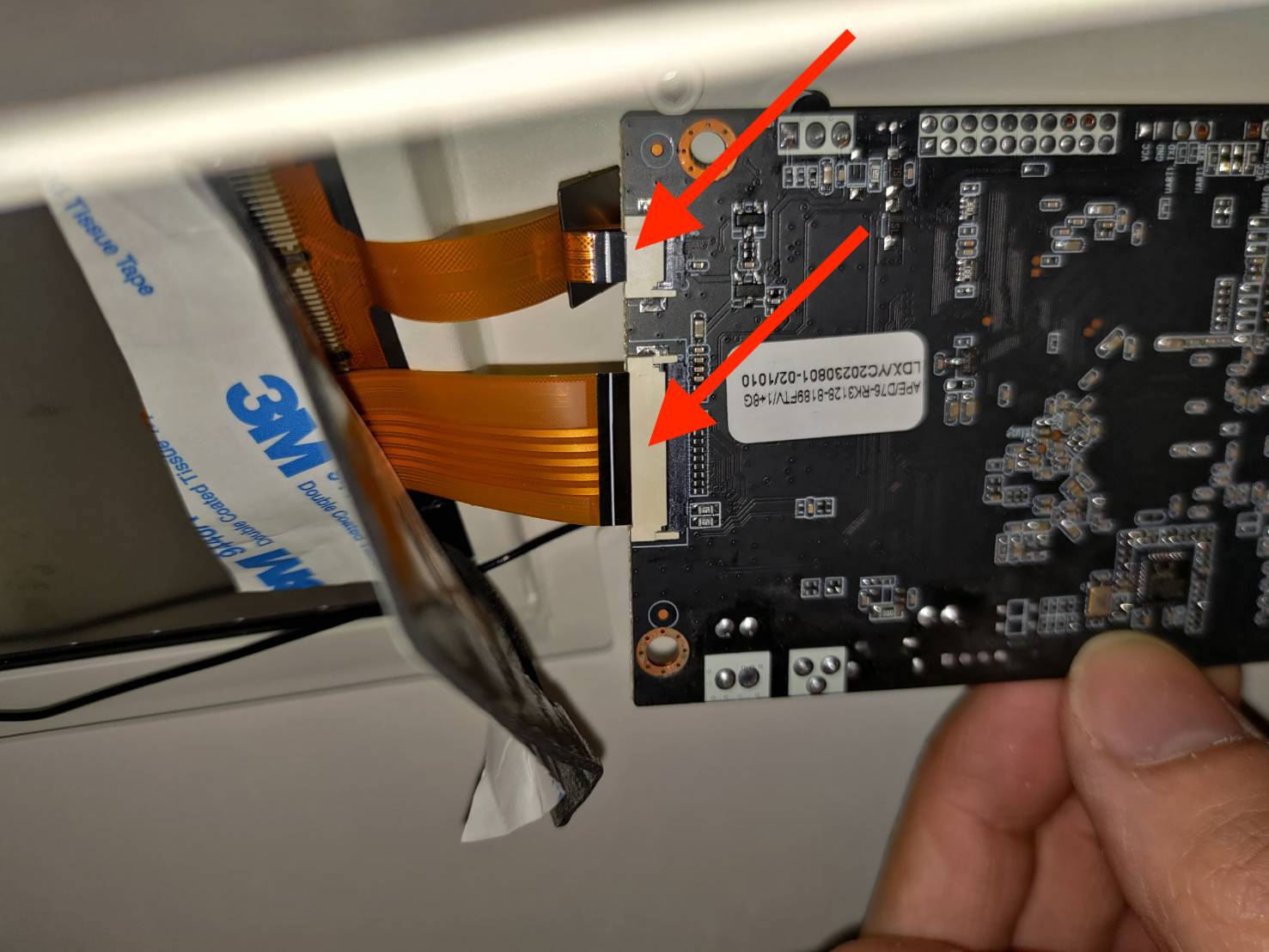

Retirez les câbles plats, le câble USB-C et l'antenne Wi-Fi.
Veuillez noter que les câbles plats sont maintenus par des clips de verrouillage. Ouvrez ces clips pour retirer les câbles plats.

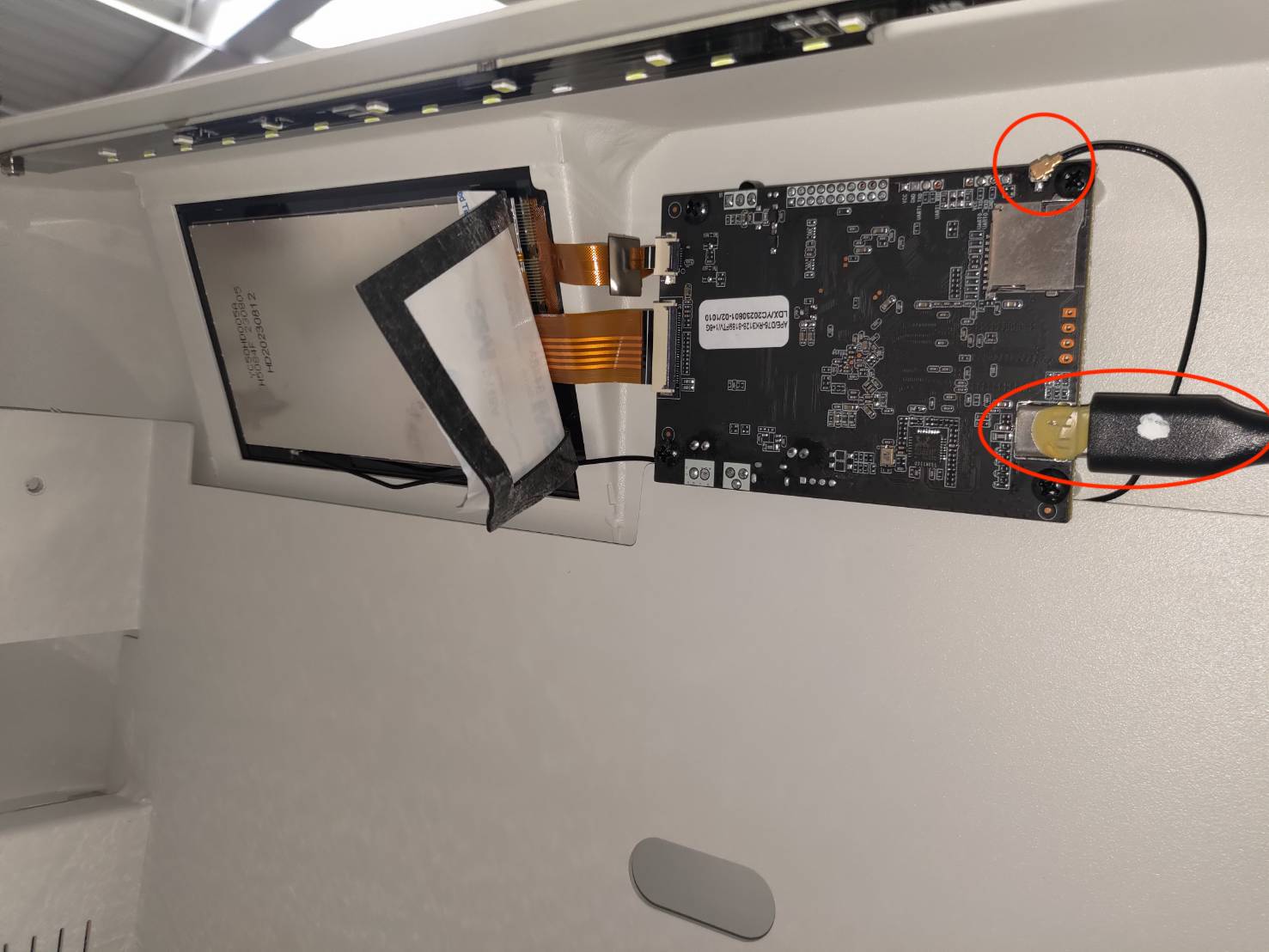

Emplacements du câble USB-C et de l'antenne Wi-Fi :

Tous les éléments retirés :

Étape 12

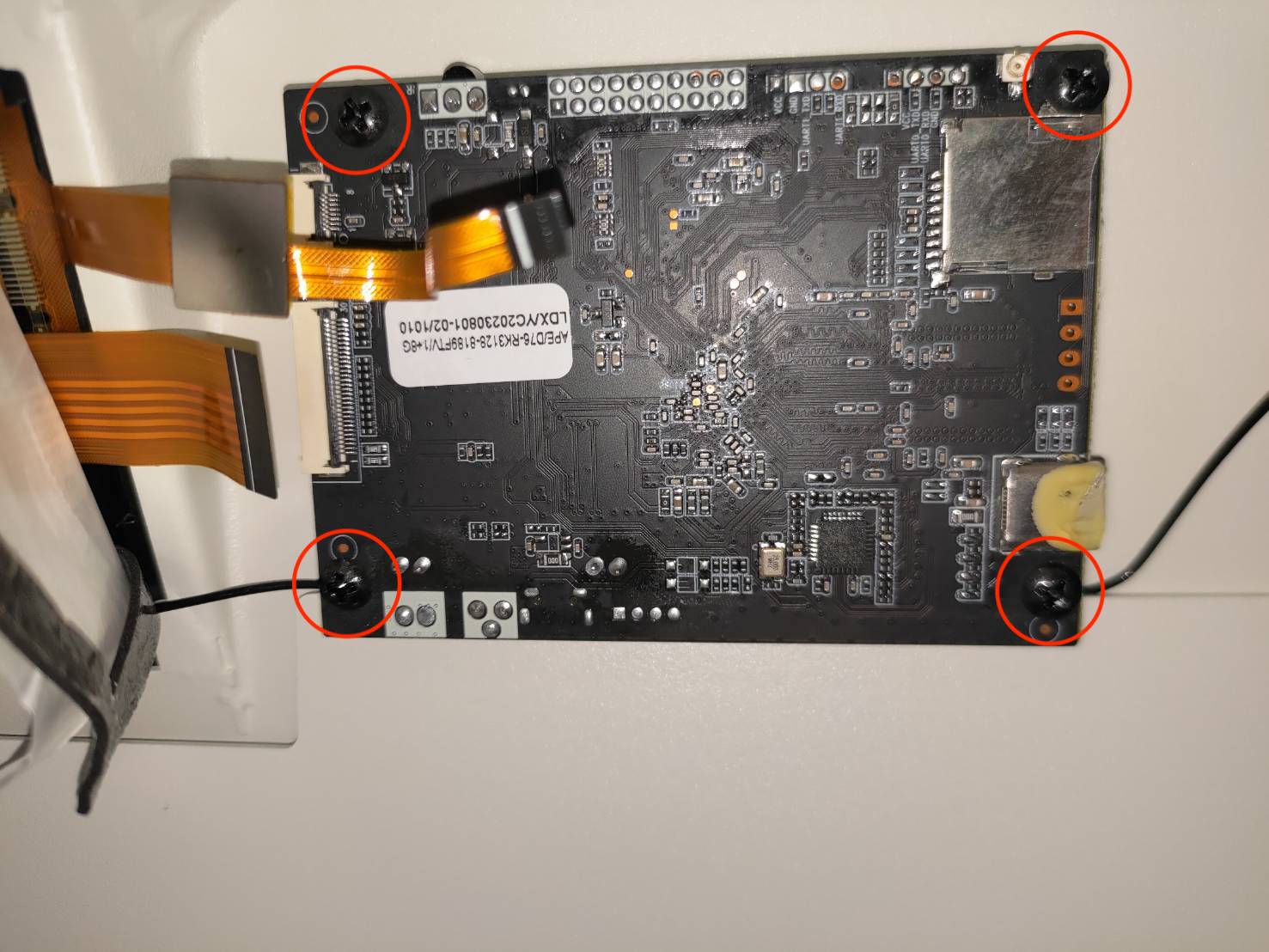

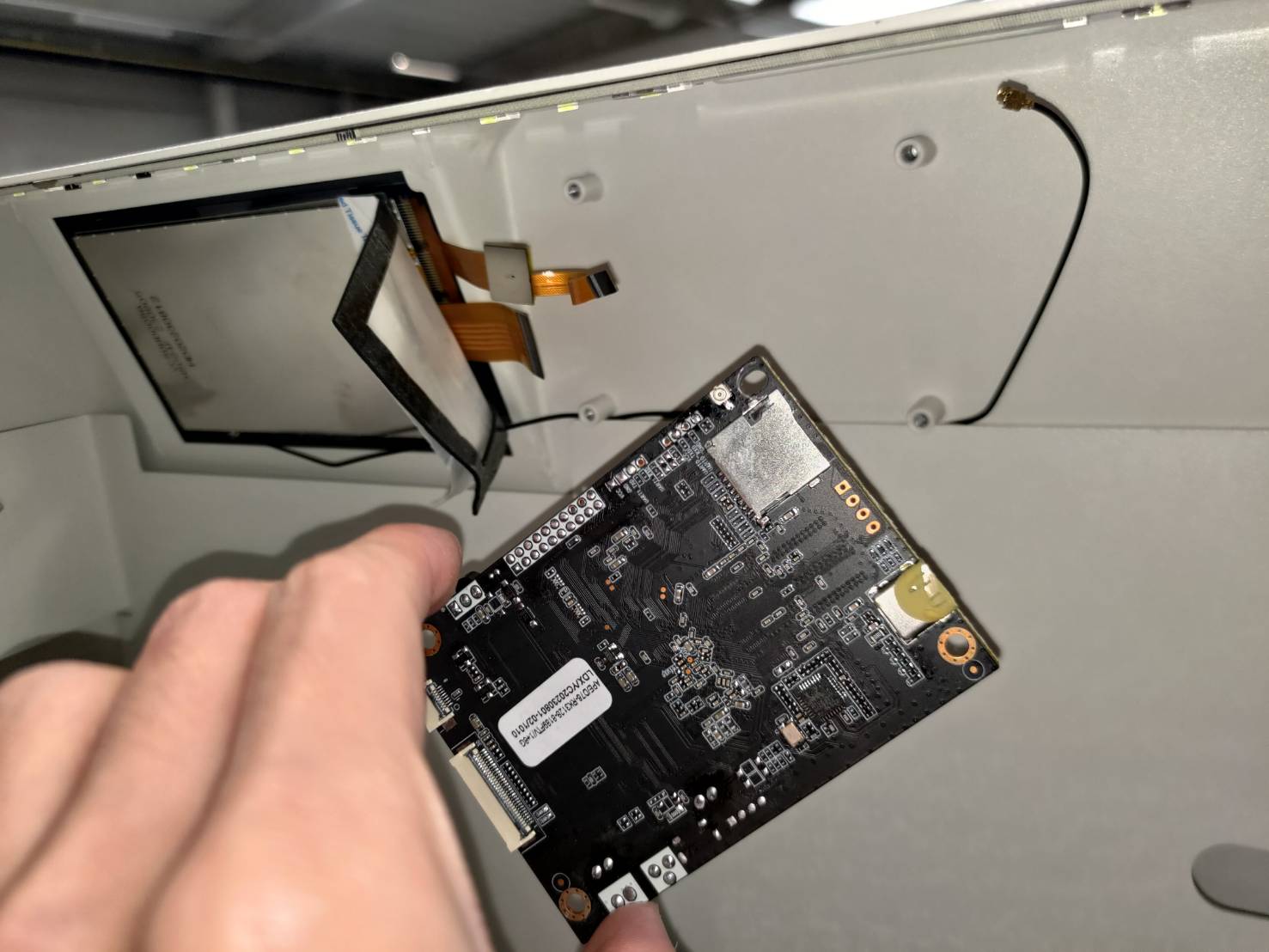

Dévissez ces vis cruciformes pour retirer la carte RK.

Étape 13

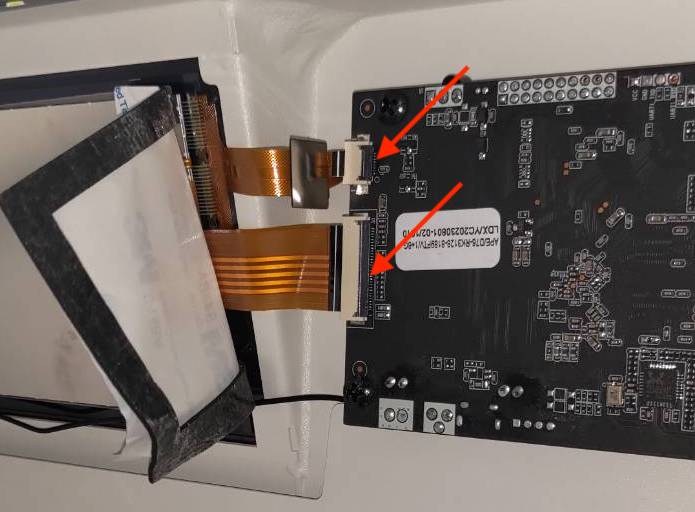

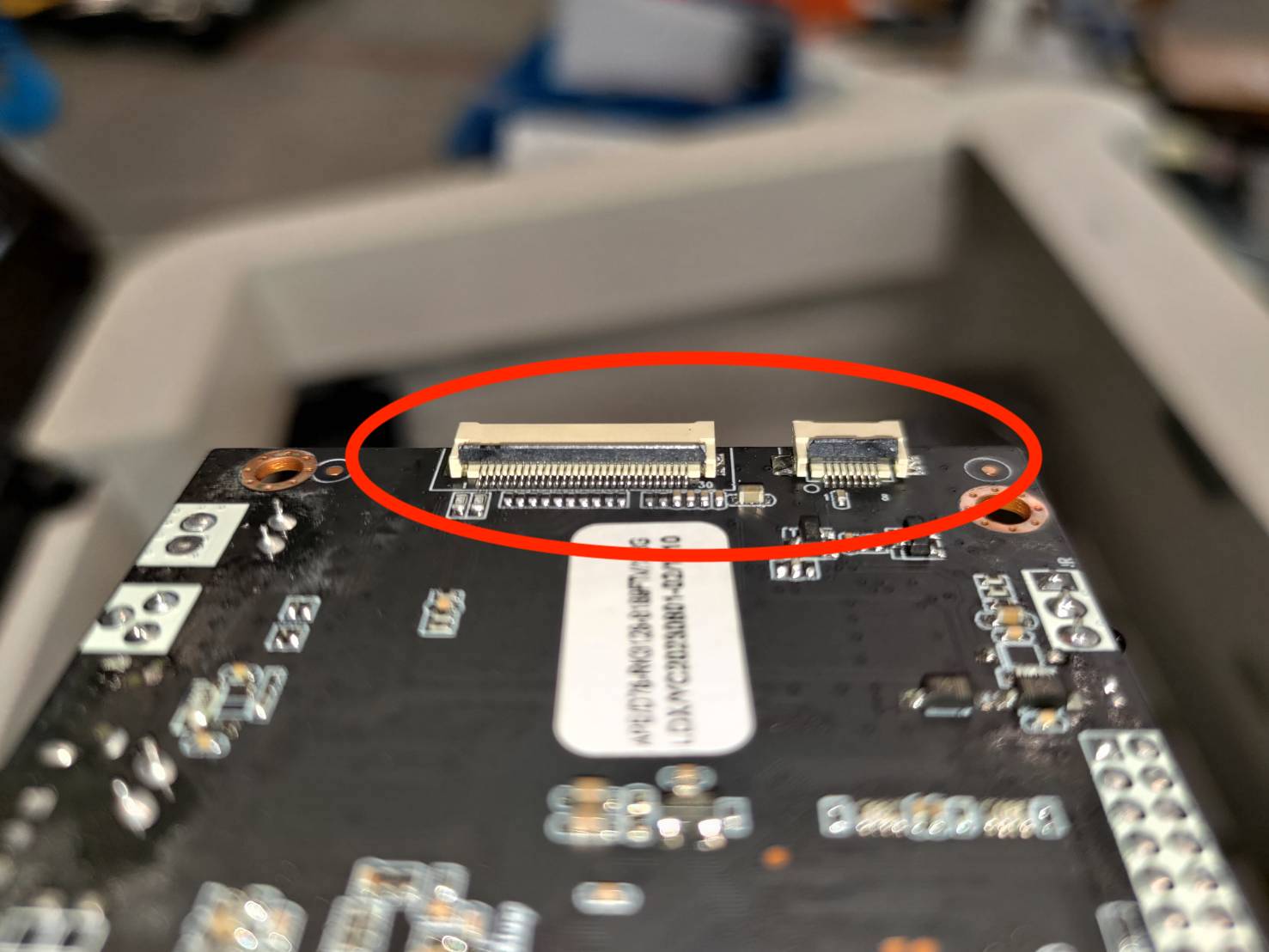

Insérez les câbles plats dans la nouvelle carte RK.
Assurez-vous que les clips sur la carte sont ouverts avant d'insérer les câbles.

Étape 14

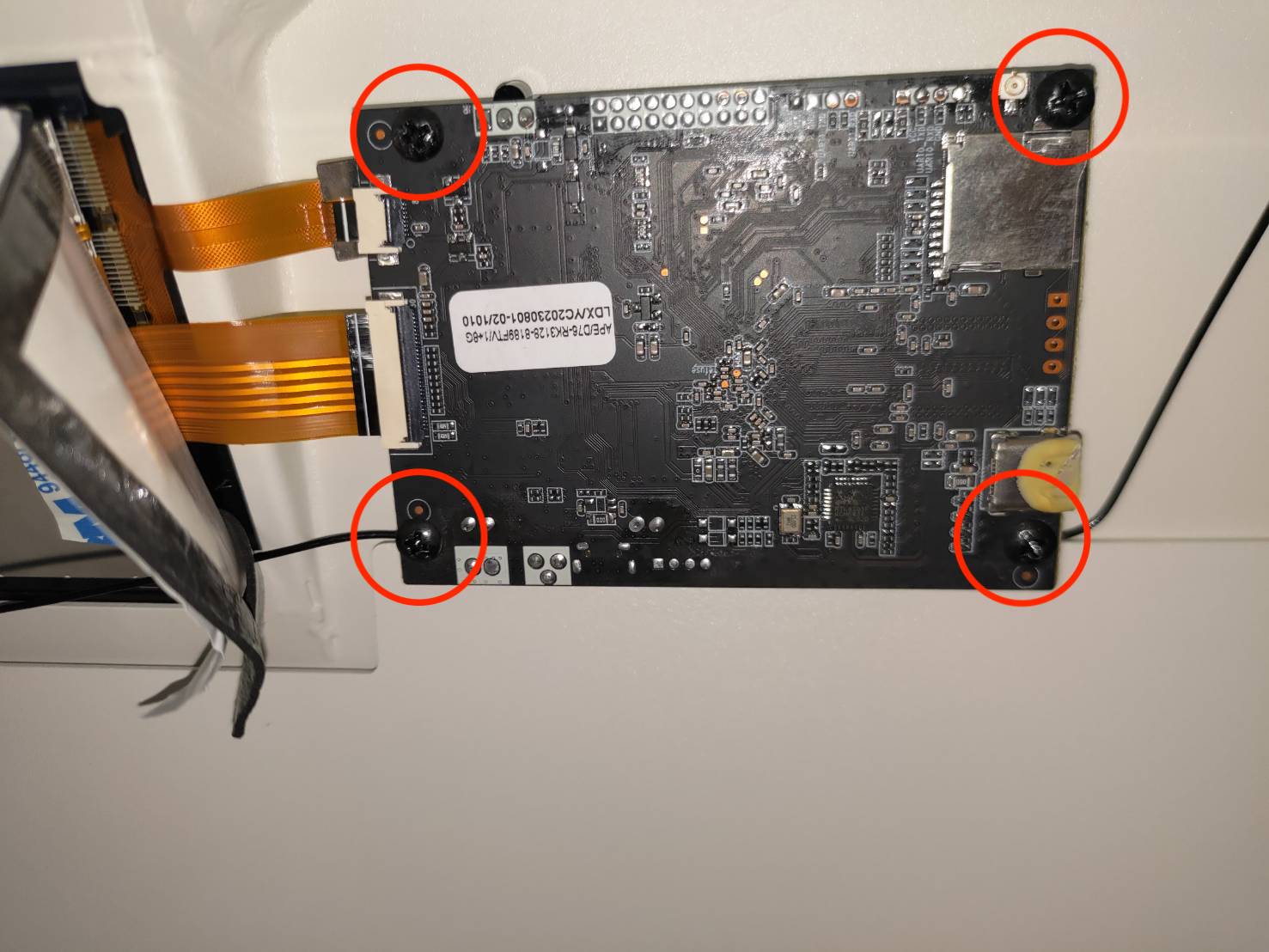

Revissez les vis pour fixer la nouvelle carte RK.

Étape 15

Branchez le câble USB-C et l'antenne Wi-Fi.
Veillez à orienter le connecteur USB-C dans le même sens que sur la photo de référence Étape 10.

Étape 16

Remettez en place le ruban adhésif en mousse 3M.

Étape 17

Replacez le cadre supérieur dans sa position initiale.
Assurez-vous que les trous de vis marqués sont orientés vers la zone de travail.

Remise en place du cadre :

Étape 18

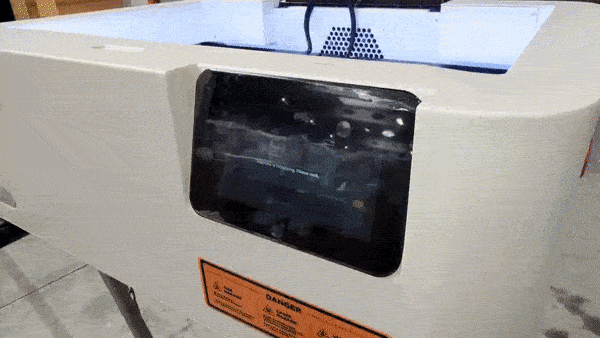

Allumez la machine et testez la fonction tactile.
(Attention à ne pas appuyer sur le bouton "Contrôle")

Si l'écran n'affiche rien, veuillez reconnecter les câbles plats. (Étape 7 - Étape 17)

S'il s'allume normalement mais que l'écran tactile ne fonctionne pas, veuillez vérifier l'orientation du connecteur USB-C. (Étape 7 & Étape 15)

Étape 19

Vissez les vis latérales.

Étape 20

Éteignez et retournez la machine. Vissez toutes les vis du dessous.
Veuillez noter que le pied et la vis marqués doivent être positionnés à proximité des ports USB.

Suggestion :
Il est préférable de ne pas serrer complètement les vis au début, car certaines pourraient être mal alignées et difficiles à insérer. Il est donc recommandé de serrer toutes les vis une fois qu'elles sont toutes en place.

Étape 21

Retournez la machine. Déplacez le support du module pour vérifier s'il peut bouger librement.

Si le support peut être déplacé sans problème, le remplacement est alors réussi.

Si le support est bloqué ou ne peut pas être complètement poussé vers le ventilateur, veuillez passer à Étape 22.

Étape 22

Essayez de desserrer la vis du pied en caoutchouc proche des ports USB et tentez à nouveau de déplacer le support du module.

Étape 23 - Démarrer la machine et téléverser les données

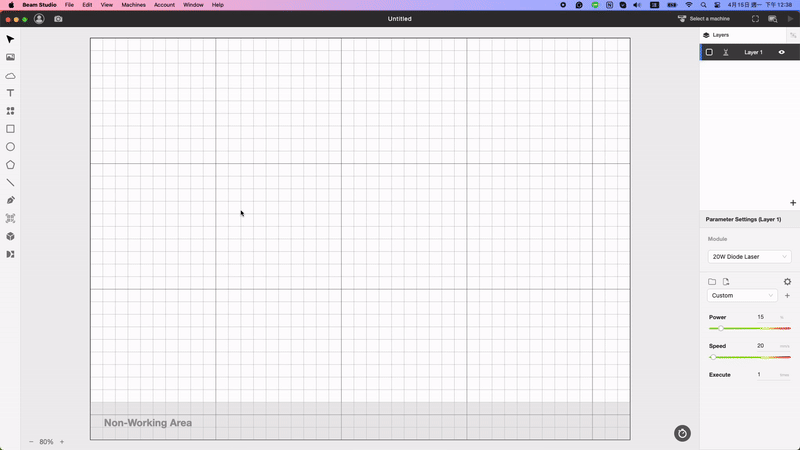

Exécuter Beam Studio version 2.3.1 ou ultérieure et sélectionner "Machine → Nom de la machine → Données de calibration de la caméra → Téléverser les données → Choisir le fichier téléchargé à l' Étape 0." 上傳照片.gif

Étape 24 - Calibrer la caméra

Veuillez recalibrer la caméra à nouveau pour obtenir un aperçu correct.
