Ador - Remplacement du couvercle de la porte

Outils

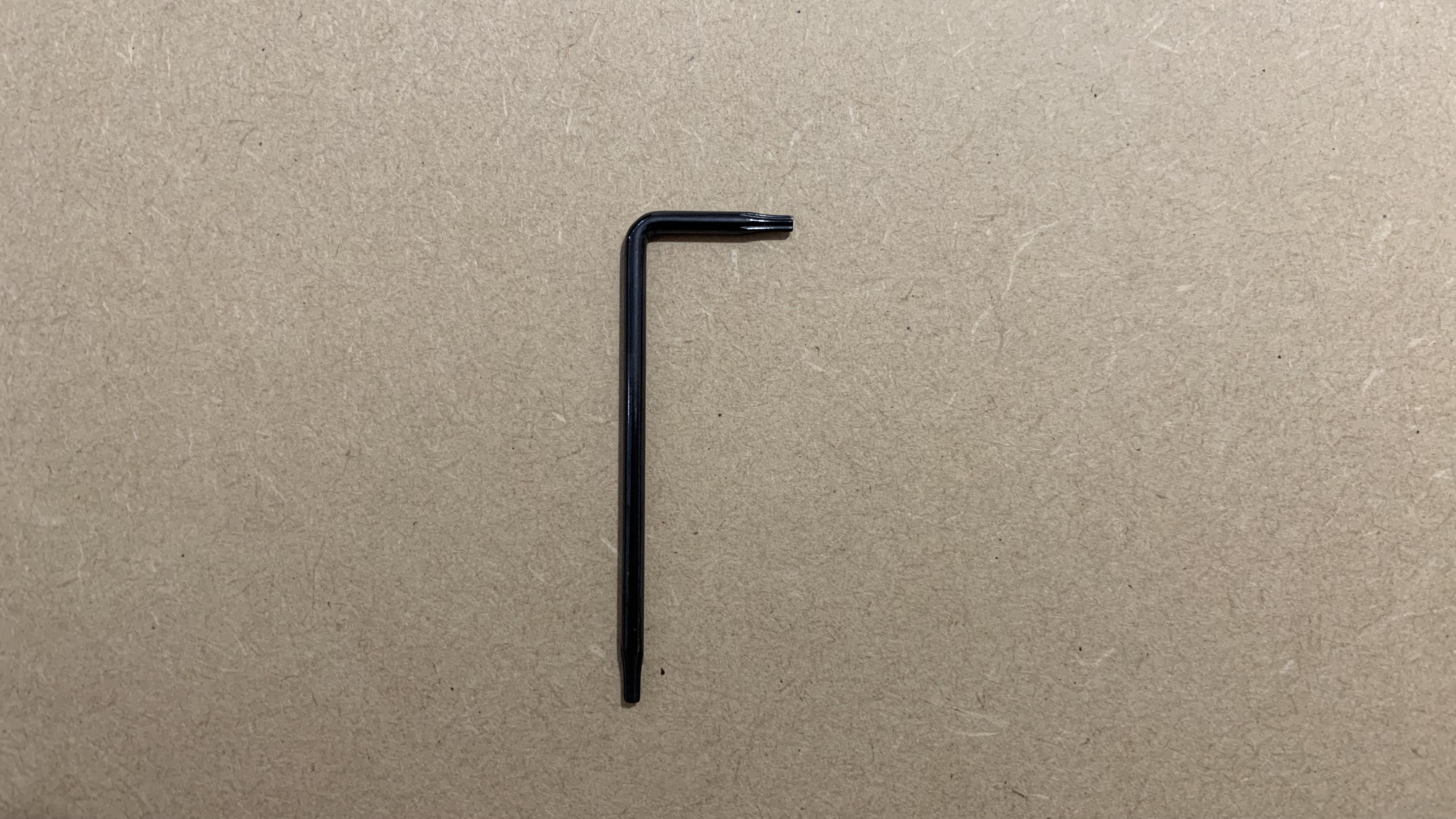

1. Tournevis Torx T8

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

Utilisez un tournevis Torx T8 pour retirer les 8 vis à l'arrière du châssis afin de desserrer la tôle et le couvercle de la porte (la tôle et le couvercle de la porte sont solidaires)

Étape 3

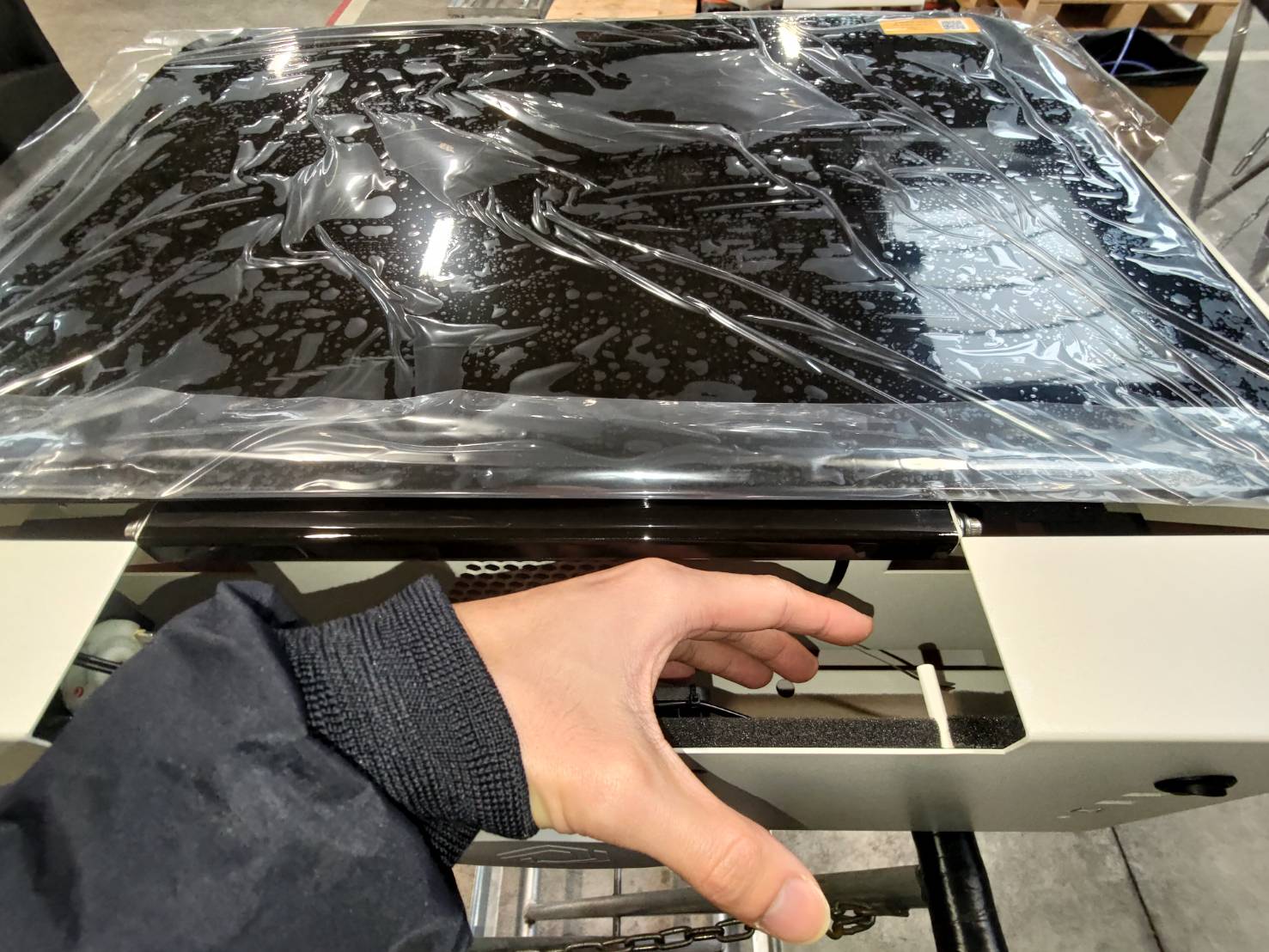

Poussez d'abord la tôle et le couvercle de la porte légèrement vers l'avant ou tirez-les un peu vers l'arrière pour dégager un espace pour vos mains, comme montré dans la vidéo.

Étape 4

Débranchez le câble du moteur comme illustré sur l'image.
(Cela facilitera le retrait du câble de la caméra)

Étape 5

Retirez le câble de la caméra en ouvrant d'abord le clip, puis en tirant délicatement sur le câble.

Clip fermé

Clip ouvert

Câble de la caméra retiré

Étape 6

Le couvercle de la porte et la tôle peuvent maintenant être entièrement retirés.

Étape 7

Placez le nouveau couvercle de porte sur la machine, en laissant suffisamment d'espace pour permettre à votre main d'accéder à l'intérieur de la machine.

Étape 8

Réinsérez le câble de la caméra dans la carte et assurez-vous de refermer le clip de fixation.
Veuillez noter que le côté métallique du câble doit être orienté vers la carte mère ou vers vous.

Le côté métallique du câble

Le côté métallique doit être orienté vers la carte ou vers vous

Insérez le câble

Fermez le clip de fixation

Étape 9

Branchez le câble du moteur.

Étape 10

Poussez le couvercle de la porte et la tôle vers le ventilateur jusqu'au bout, puis vissez les 8 vis.

Étape 11

Si toutes les étapes ci-dessus sont terminées, cela indique que le remplacement a été effectué avec succès.

Cependant, la caméra ayant été changée pendant le processus, veuillez effectuer un étalonnage de la caméra avant d'utiliser la machine.
Veuillez vous référer à la page : Étalonnage de la caméra
