Ador - Guide d'installation de la rondelle de l'axe Y

Outils nécessaires :

• Tournevis cruciforme (fin et long)
• Ruban adhésif double face résistant
• Ruban adhésif classique

Étape 1 :

Appliquez le ruban adhésif double face sur la rondelle. Veillez à ce que le ruban soit appliqué du même côté que sur l'image.

Étape 2 :

Retirez le film protecteur du ruban adhésif double face et placez-le sur le point de contact de l'interrupteur de fin de course de l'axe Y. (Situé dans le coin supérieur gauche de la machine.)

Étape 3 :

Fixez la vis sur le tournevis à l'aide d'un morceau de ruban adhésif classique.
(Cela facilitera le serrage de la vis.)

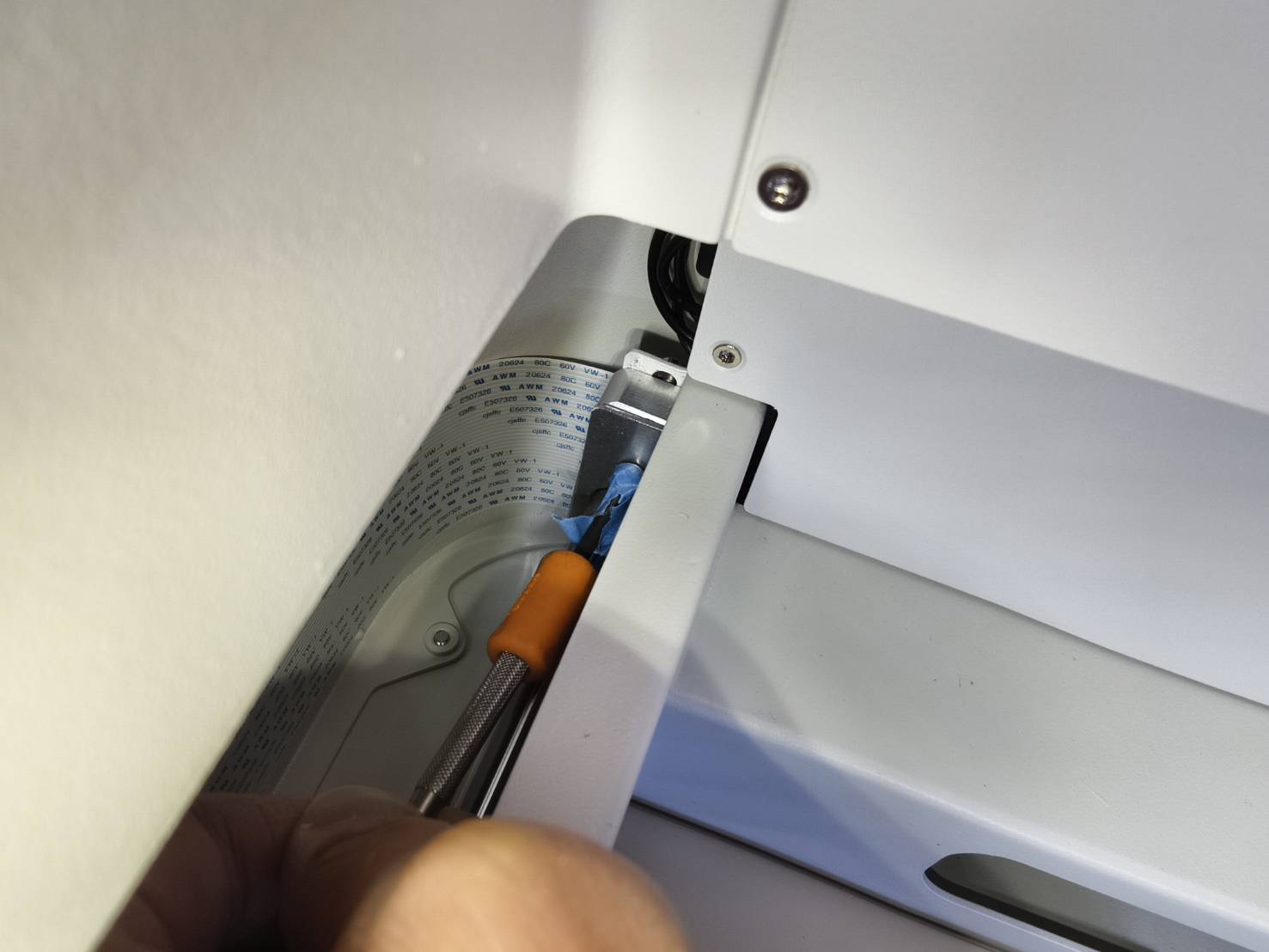

Étape 4 :

Serrez la vis.

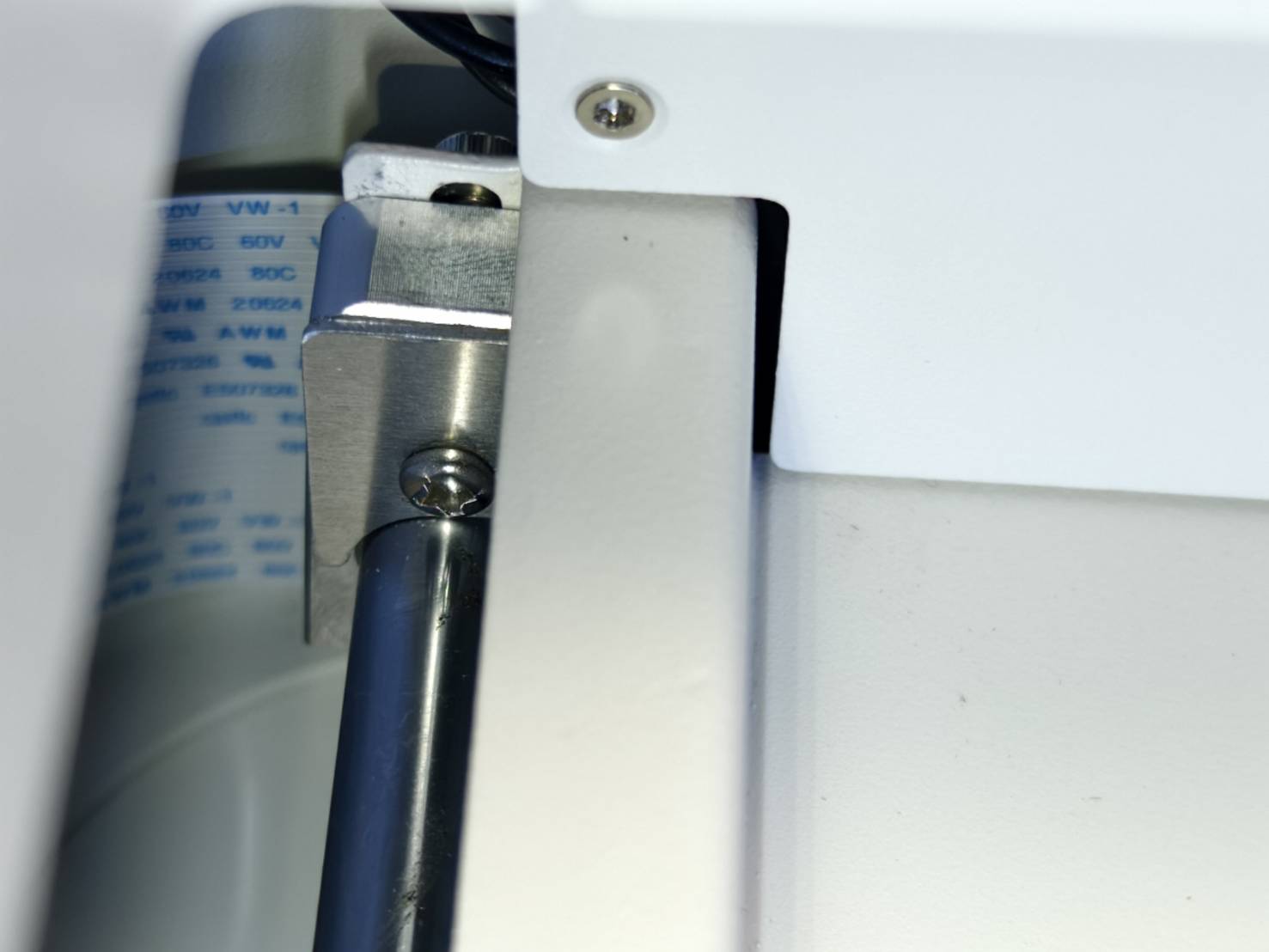

Étape 5 :

Installation terminée.
