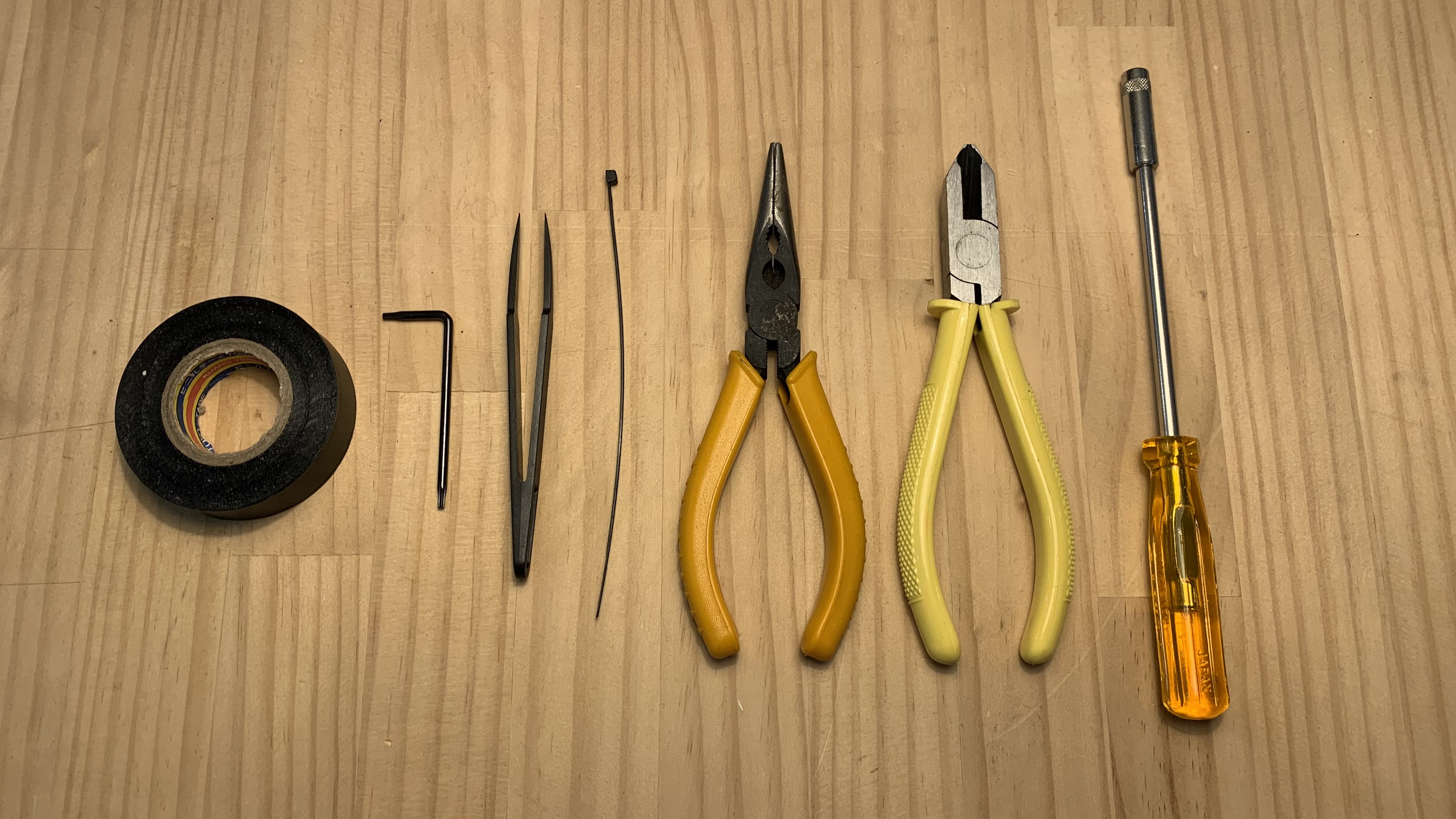

Outils :
- Tournevis Torx T8
- Clé à douille de 5,5 mm
- Pince coupante diagonale ou pince à bec
- Pince à bec fin
- Attaches de câble ou ruban adhésif
- Pince à épiler
Étape 1
Éteignez la machine et débranchez le cordon d'alimentation.
Étape 2
Dévissez ces vis sur la plaque. Vis T8 x 8 pcs (La plaque et le couvercle de la porte sont reliés.)
Étape 3
Déplacez légèrement la plaque et le couvercle de la porte vers l'avant.
Stape 4
Débranchez le câble du moteur. Il sera plus facile de retirer le câble de la caméra après avoir débranché celui-ci.
Étape 5
Débranchez le câble de la caméra.
Veuillez noter qu'il y a un clip qui verrouille le câble. Ouvrez le clip pour retirer le câble de la caméra.
(Des pinces fines peuvent être utiles pour cette étape)
Verrouillage du clip :
Clip de verrouillage ouvert :
Retirez le câble :
Étape 6

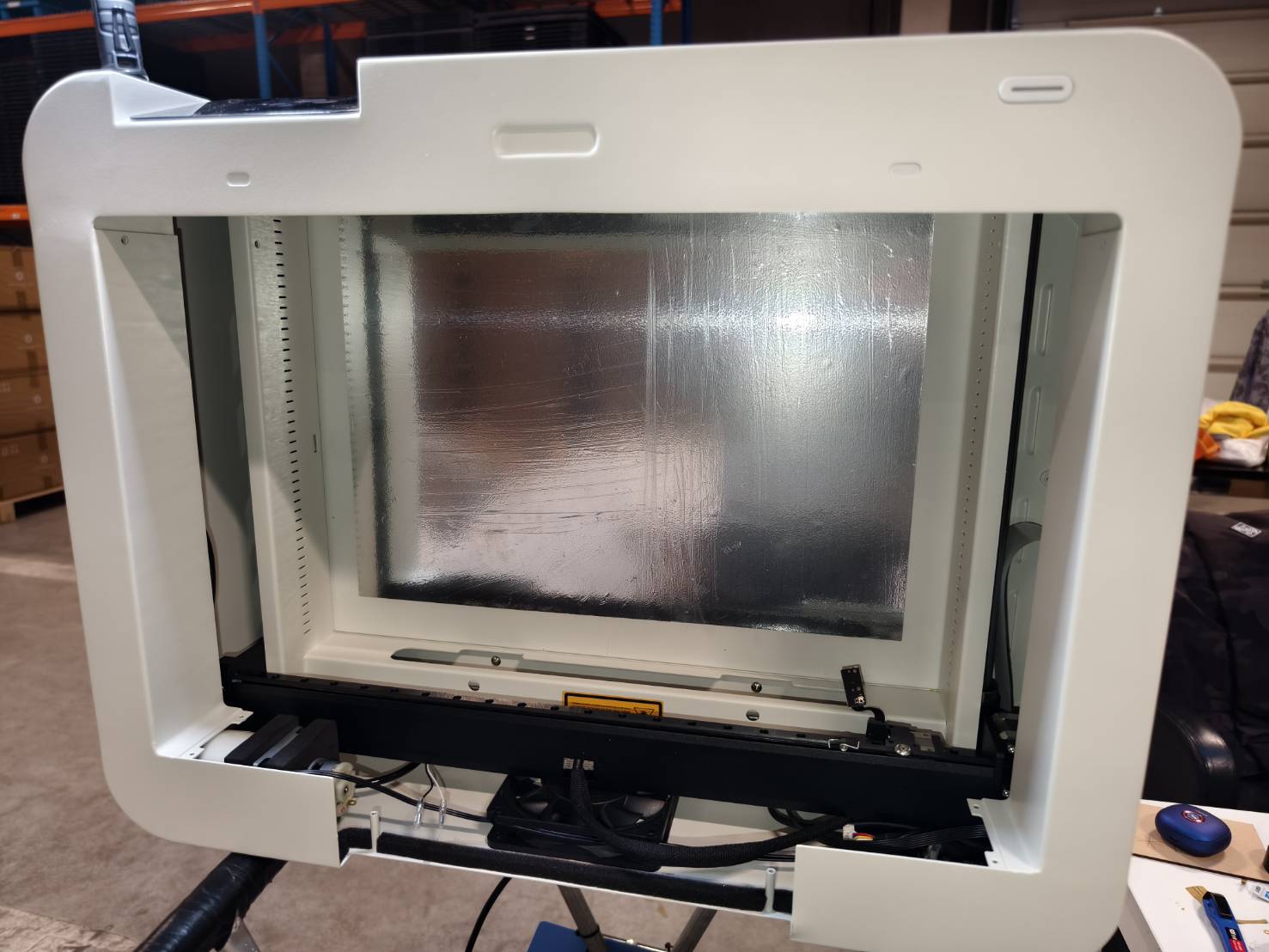

Retirez la plaque et le couvercle de la porte.
Étape 7
Débranchez les quatre autres câbles et laissez le câble à 2 broches en bas connecté.
(Des pinces fines peuvent être utiles pour cette étape)
Étape 8

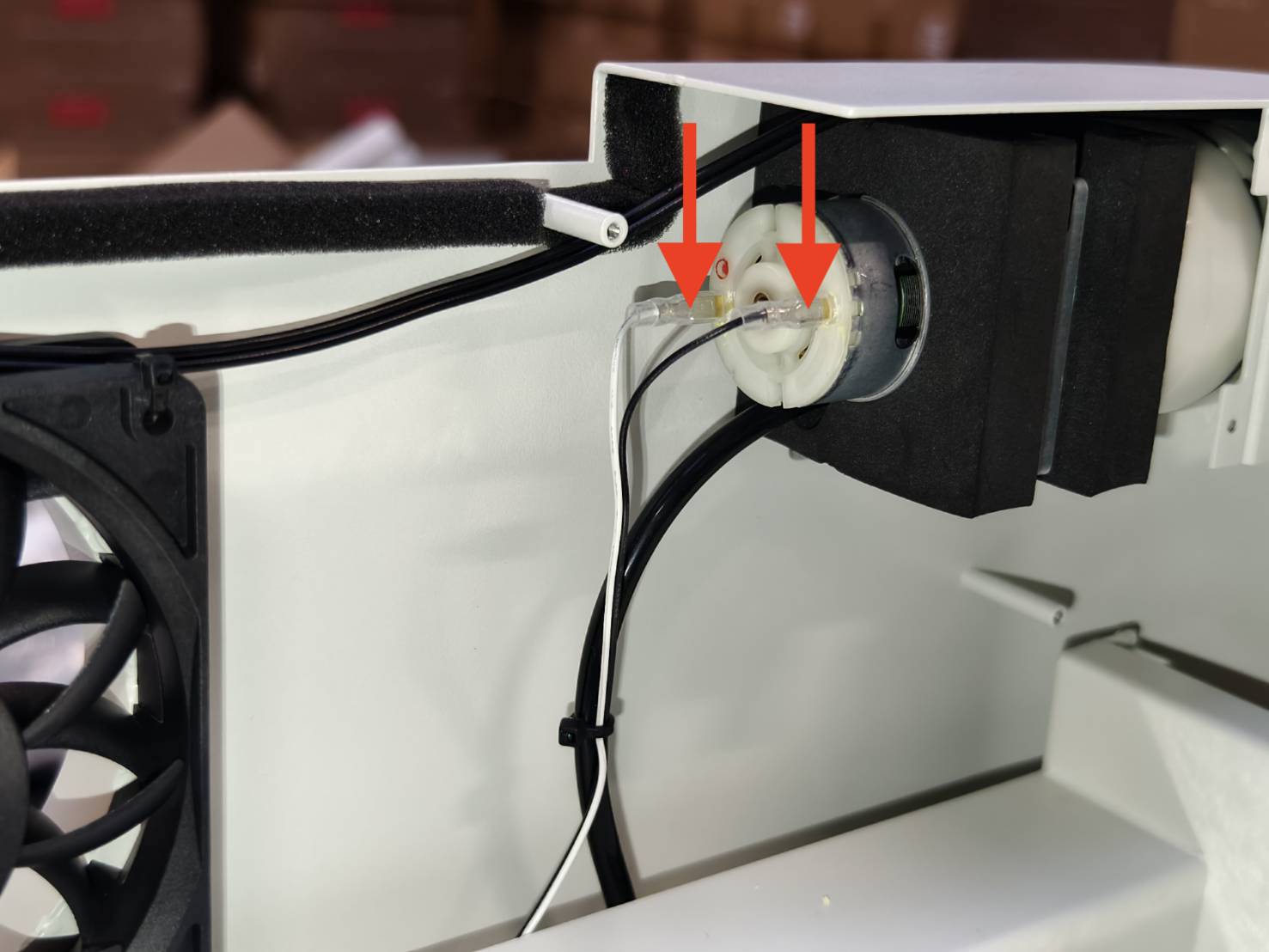

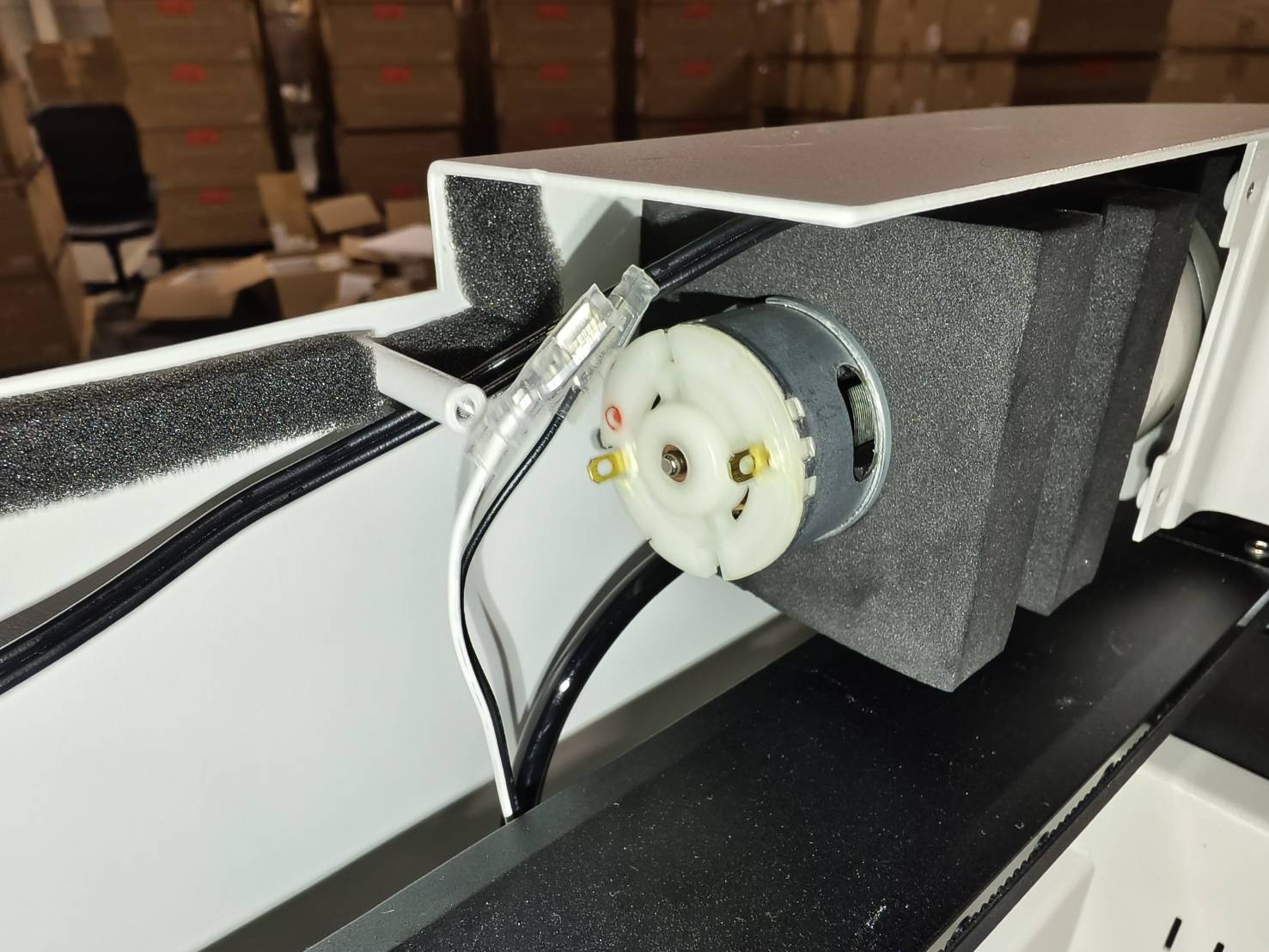

Déconnectez les fils reliés à la pompe à air.
⚠︎ Remarque :
Après avoir débranché les fils,
- si vous remplacez uniquement la pompe à air ou à la fois la pompe à air et le câble, veuillez passer à l' Étape 9.
- Si vous ne remplacez que le câble de la pompe, veuillez passer à l' Étape 19.
Étape 9
(Continuez cette étape uniquement si vous remplacez la pompe à air.)

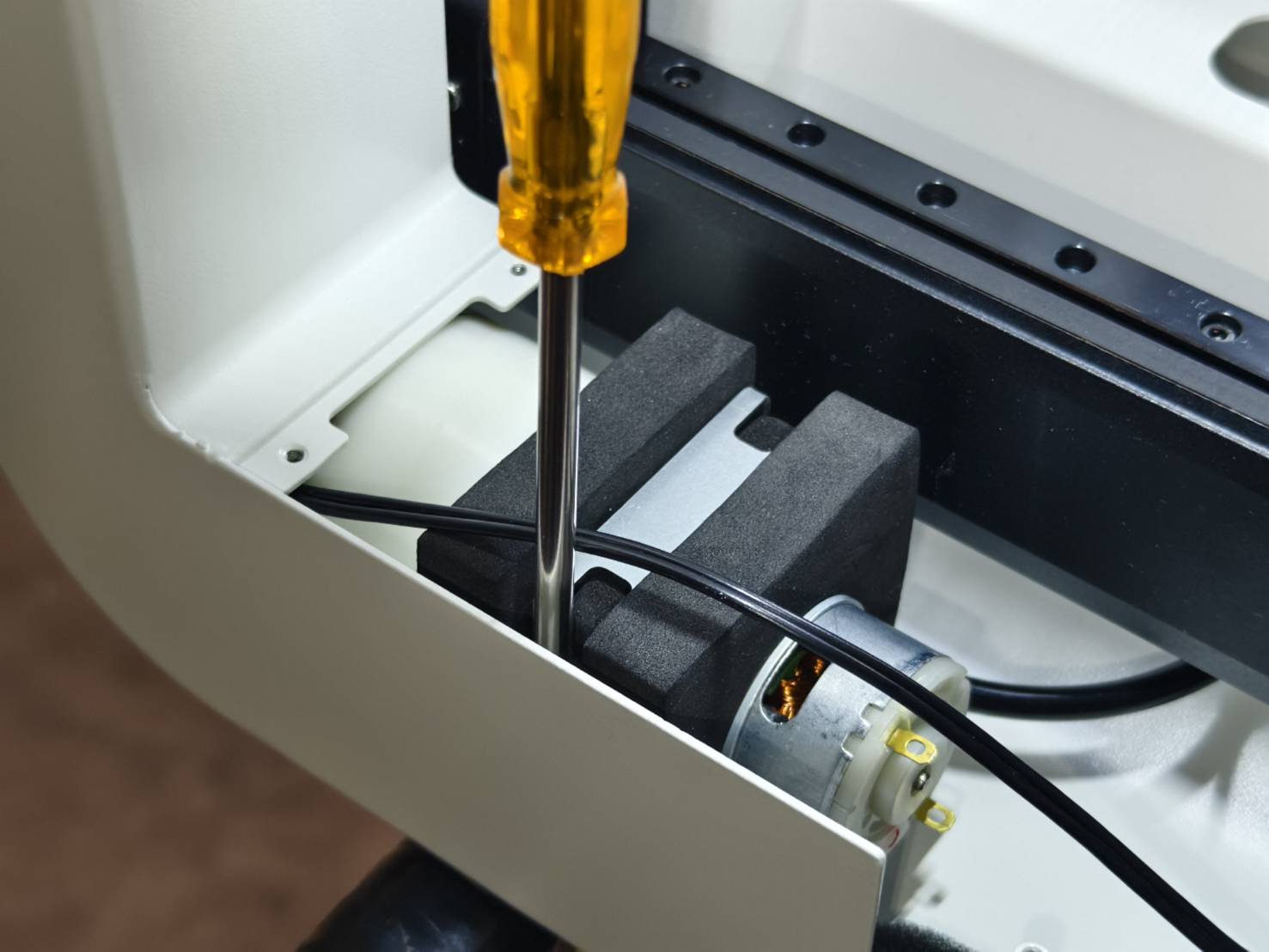

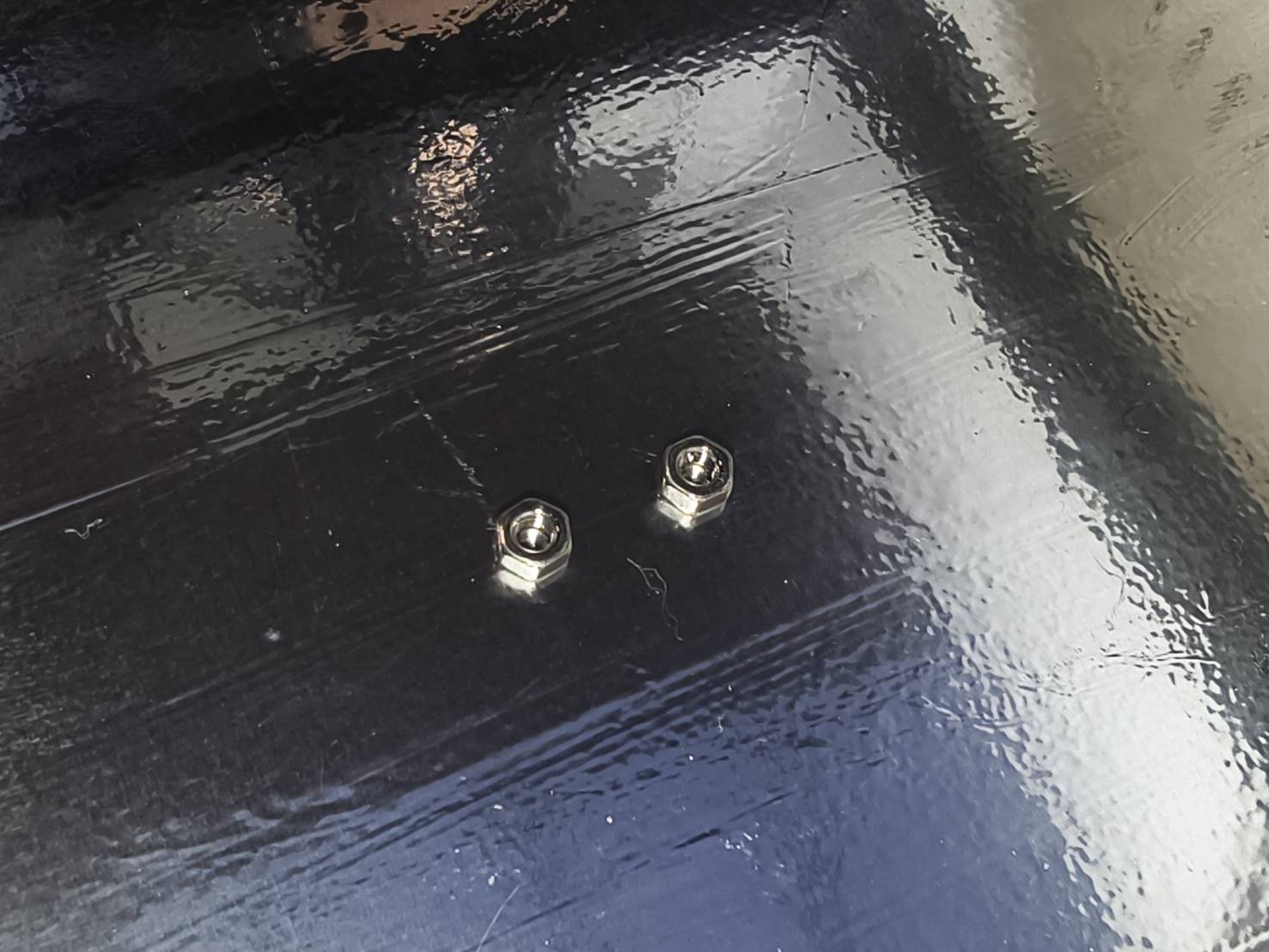

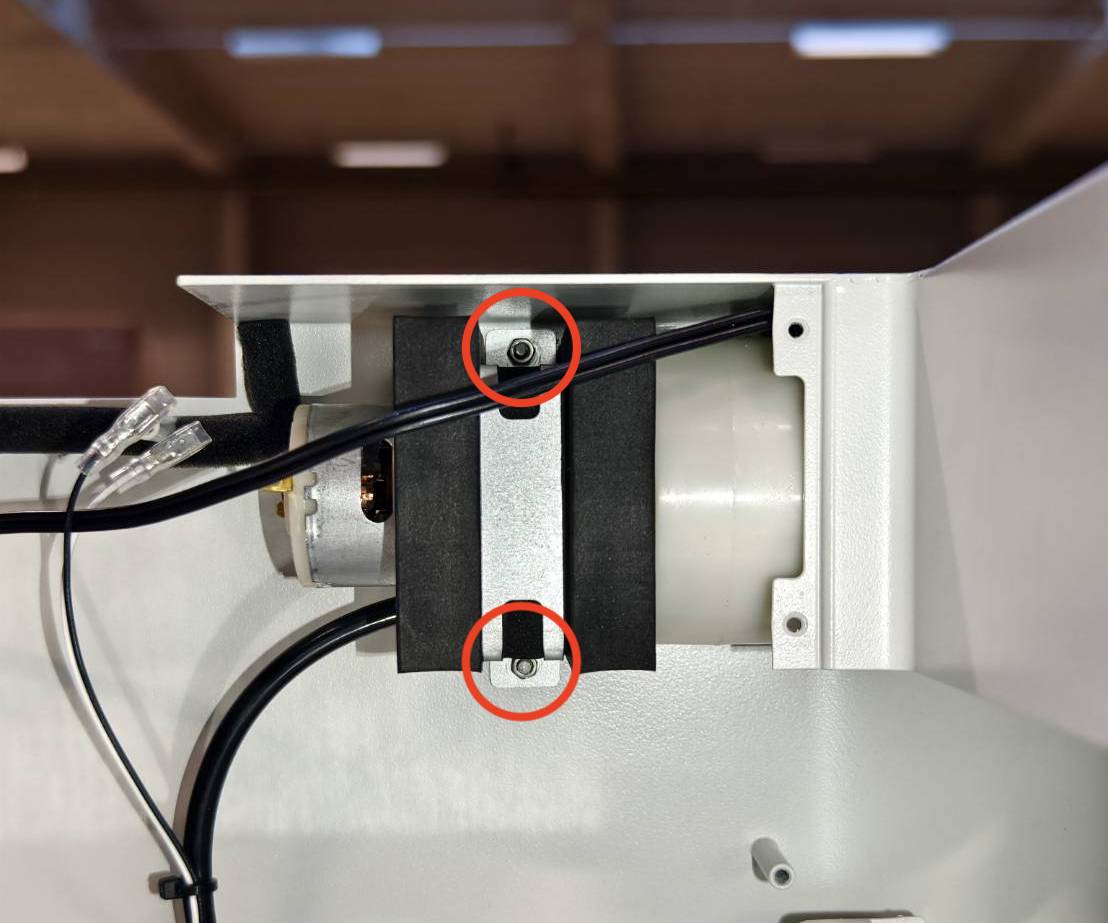

Retirez les écrous à l'aide d'une clé à douille de 5,5 mm. Conservez soigneusement les écrous et ne les laissez pas dans la machine, car celle-ci sera mise en position verticale lors des prochaines étapes.
Étape 10

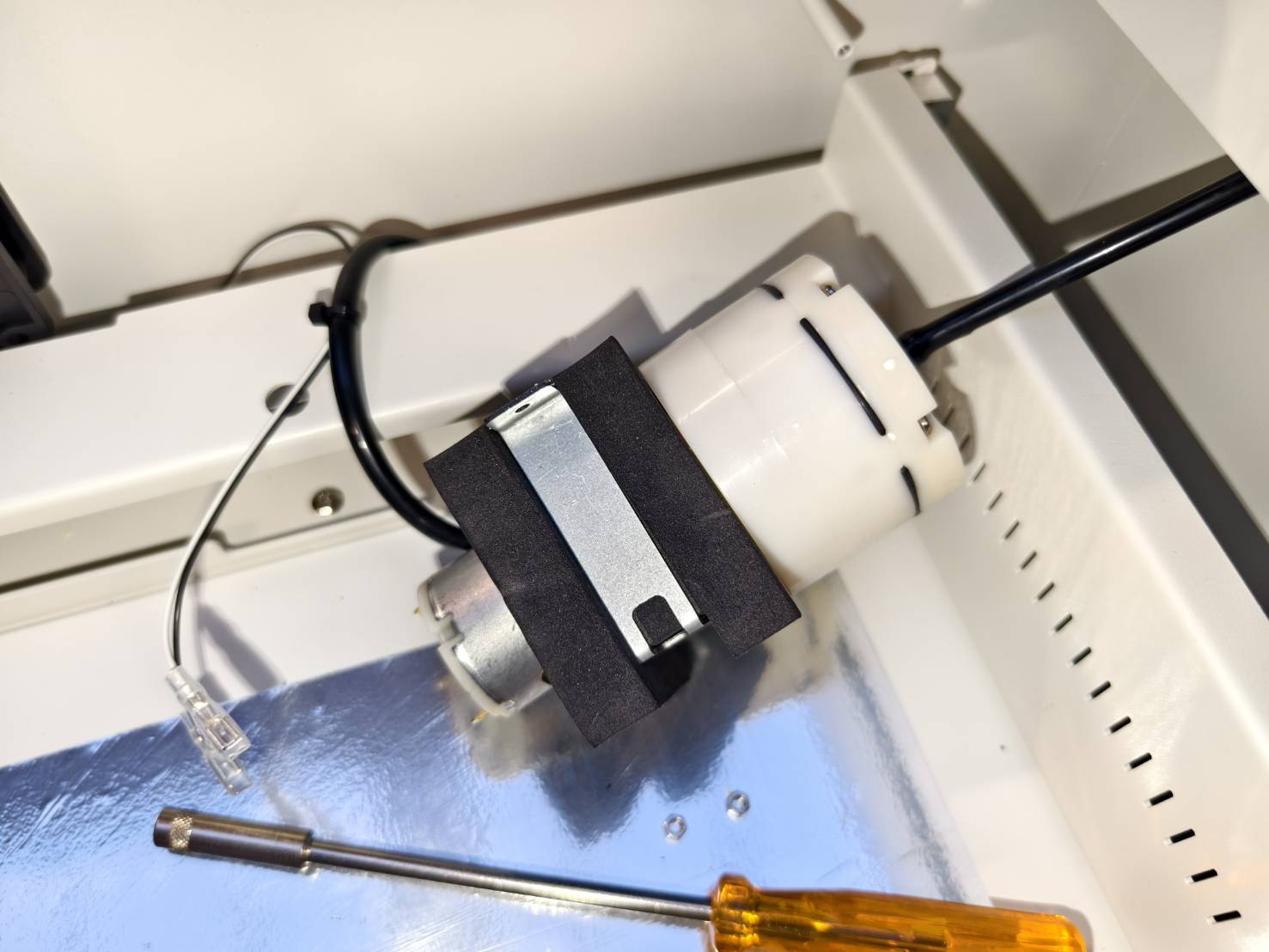

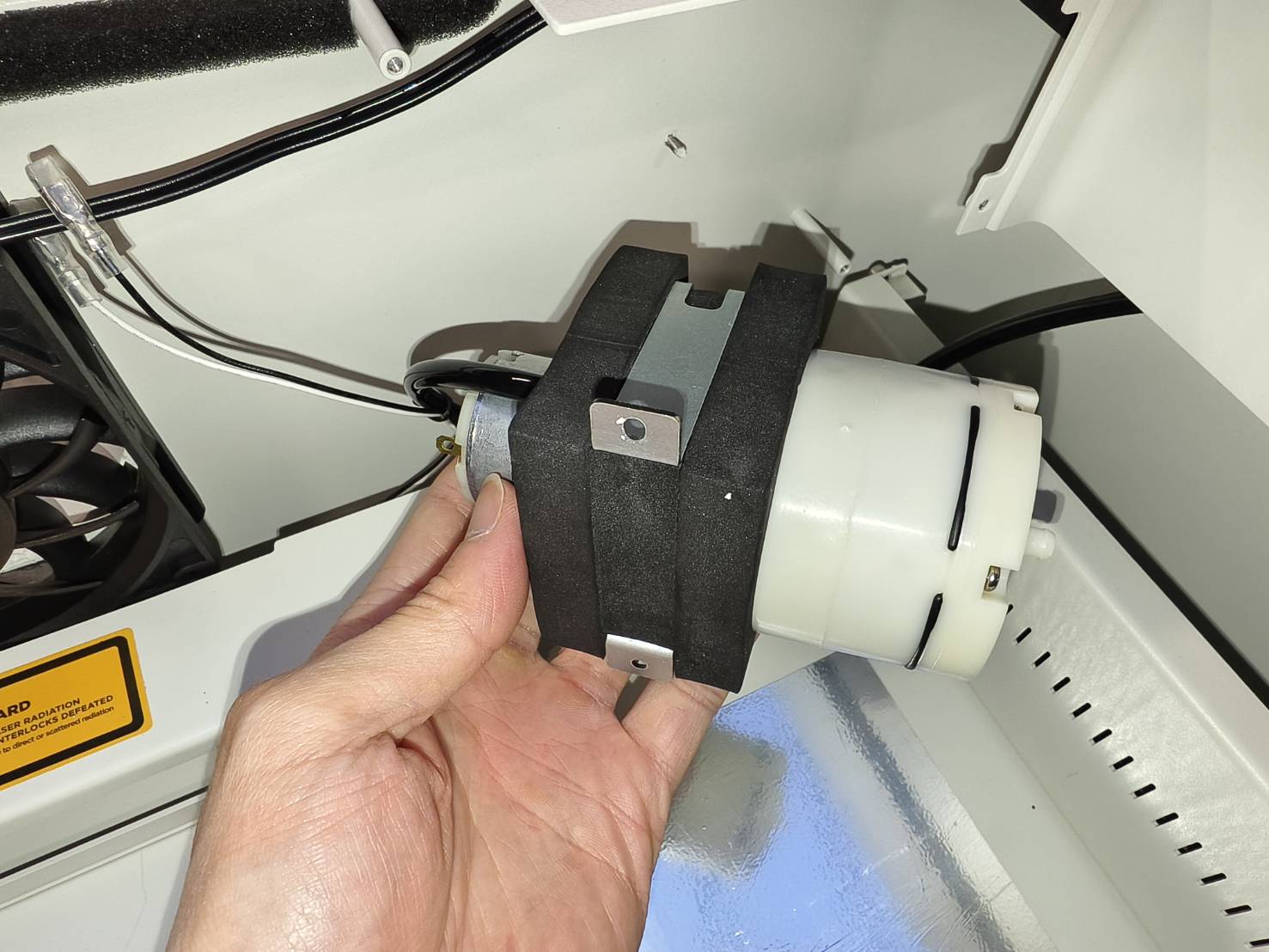

La pompe à air peut maintenant être démontée avec les tuyaux d'air toujours connectés.
Étape 11

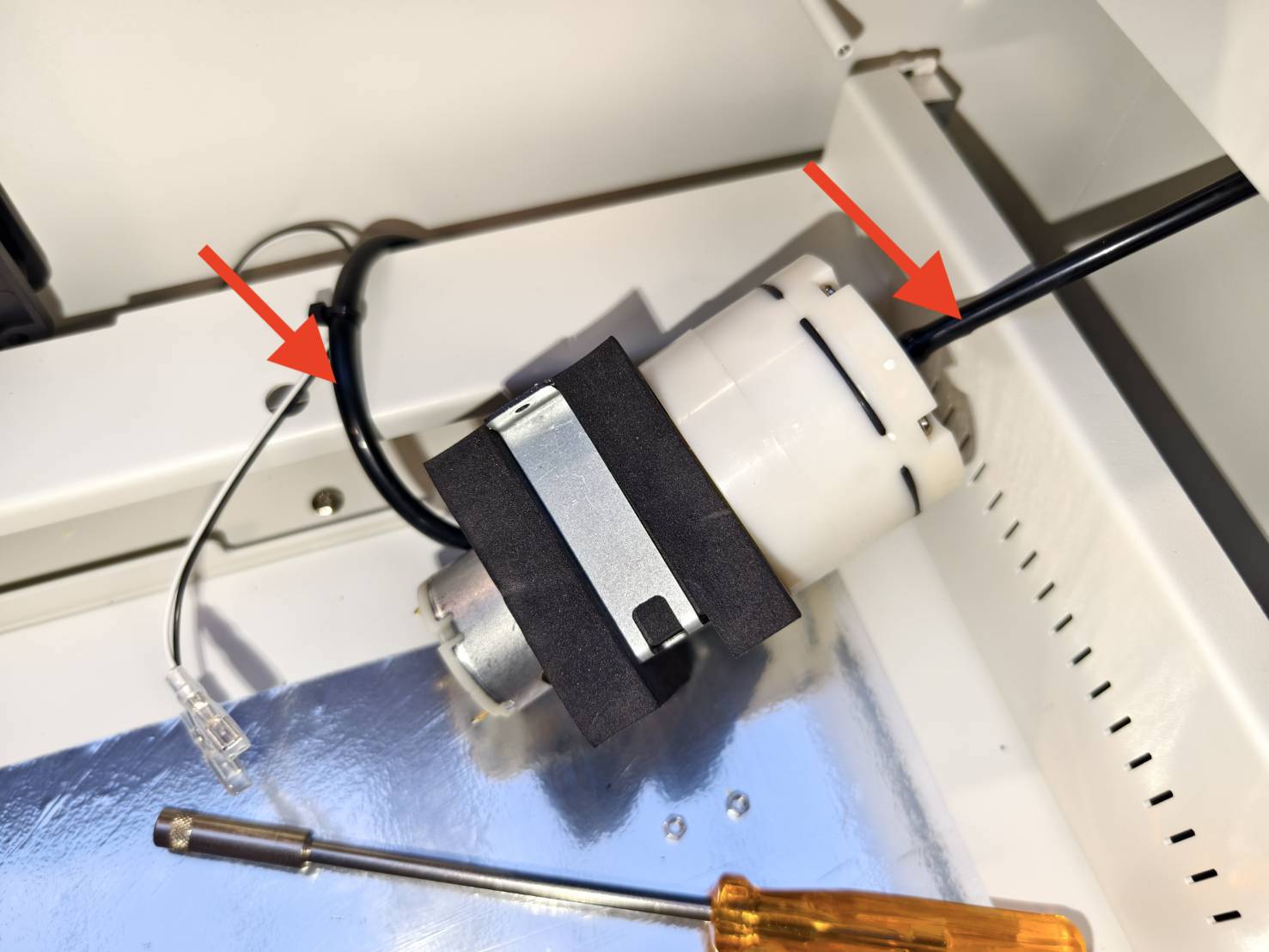

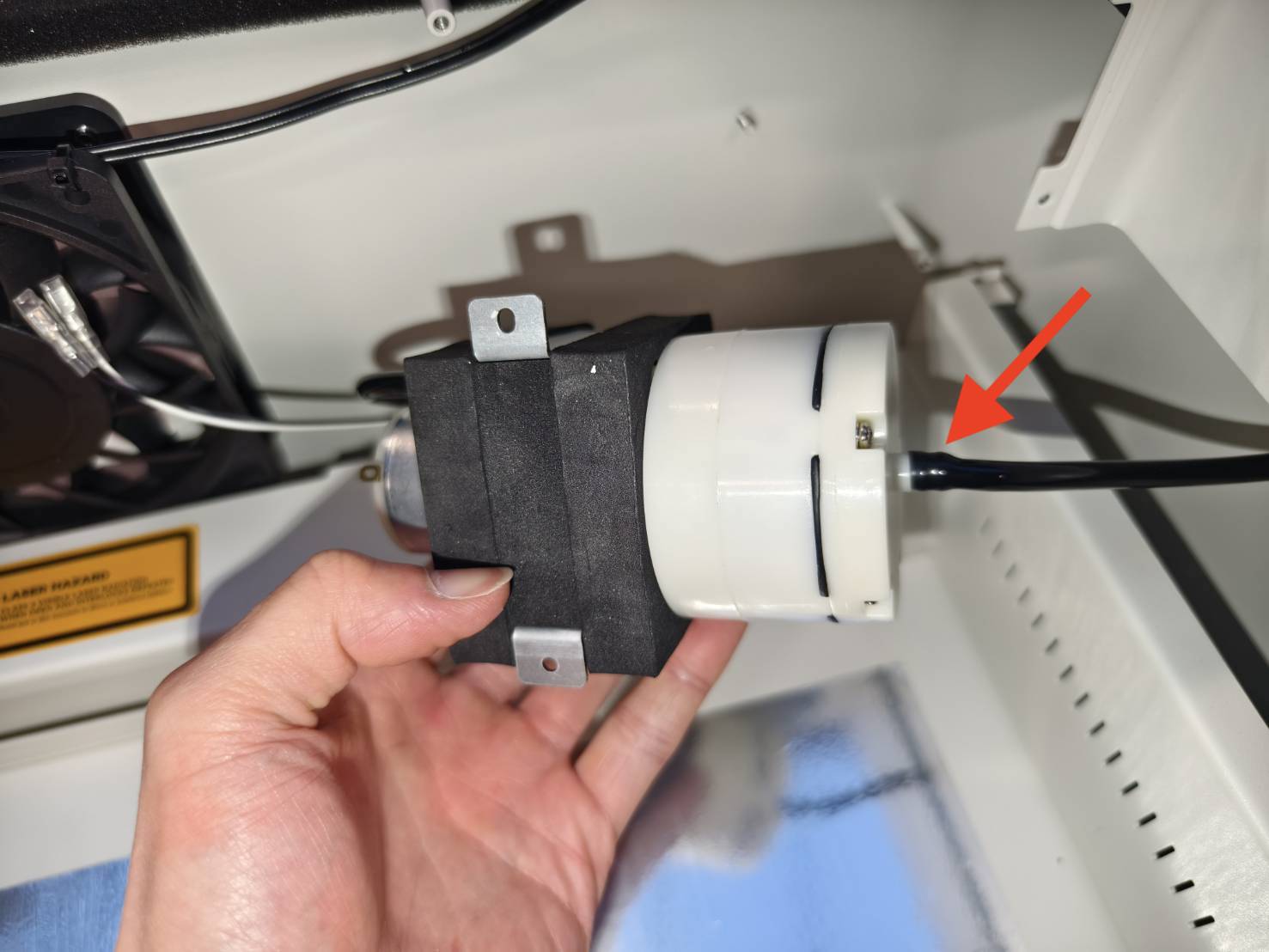

Détachez ces tuyaux d'air en les retirant de la pompe à air.
Étape 12

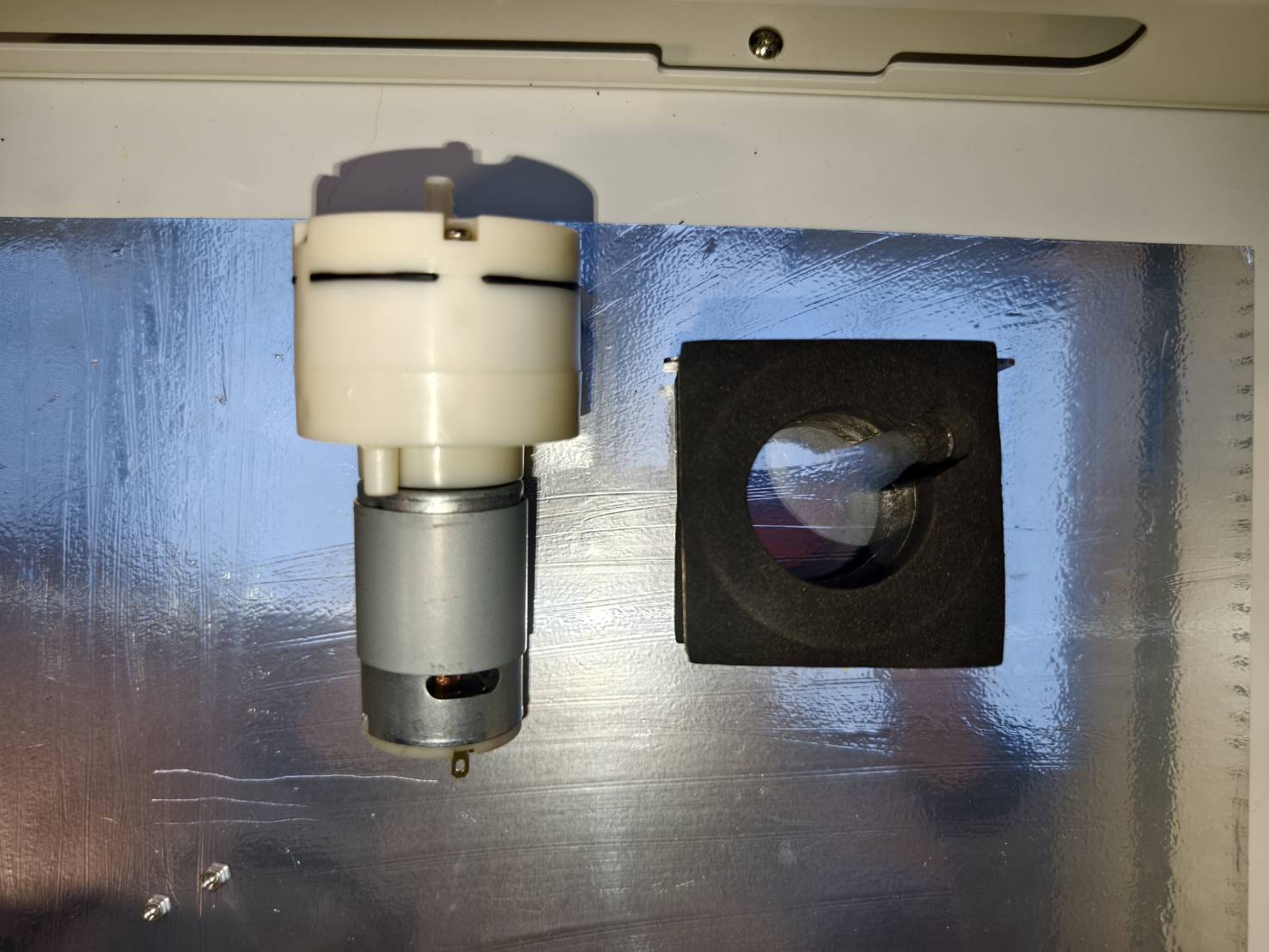

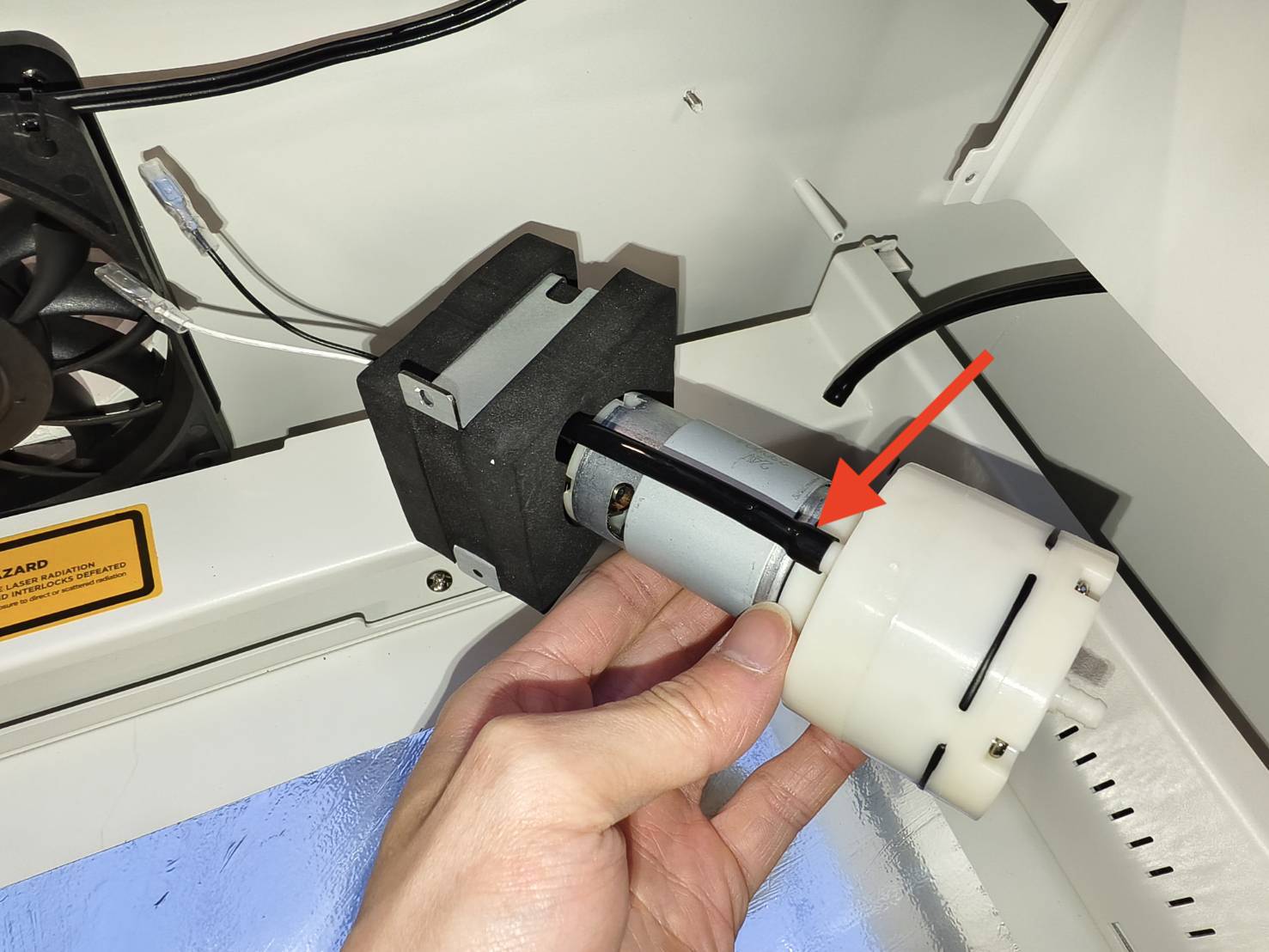

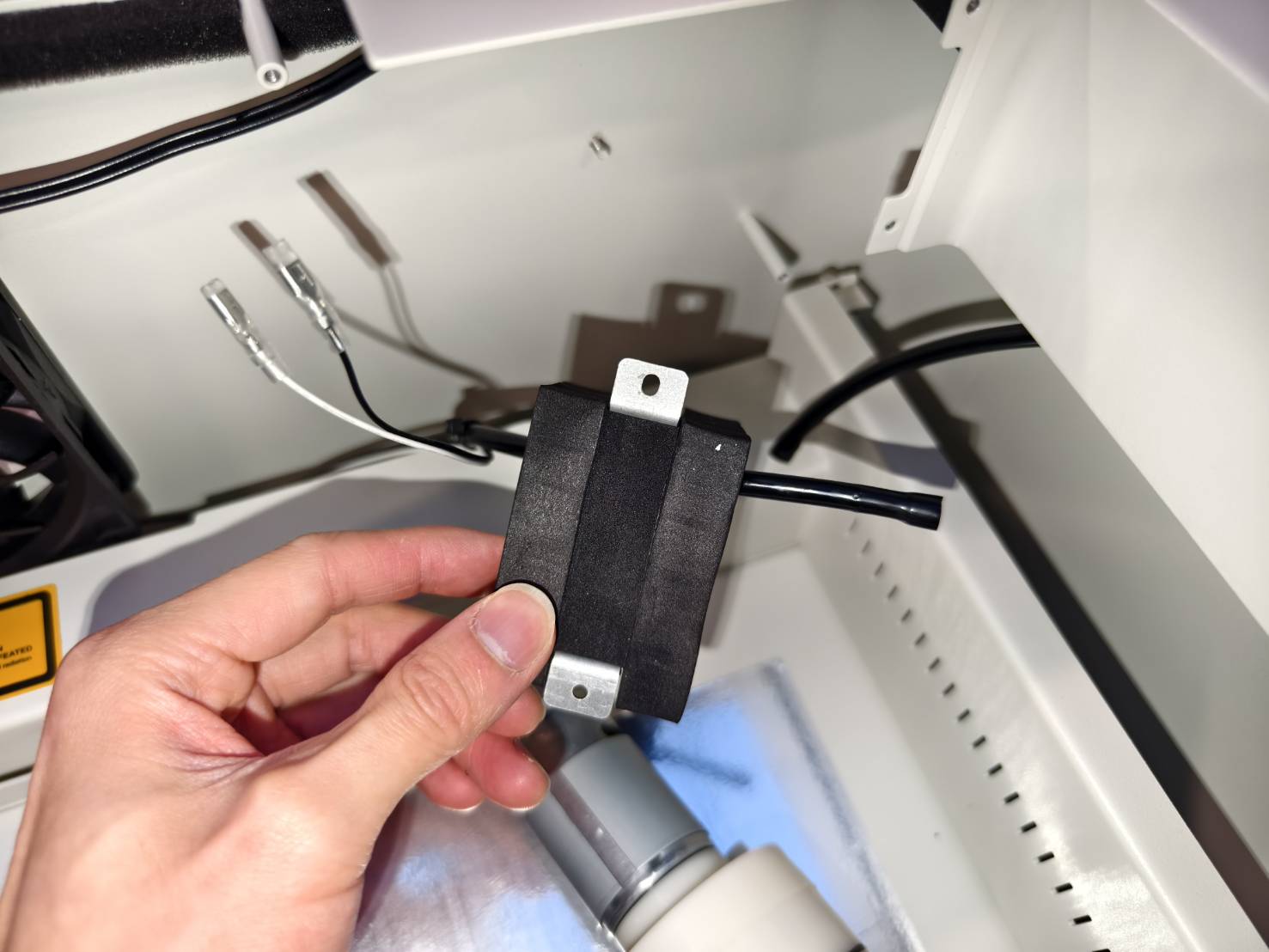

Détachez la pompe à air de la mousse et du support métallique.
La pompe à air sera alors complètement retirée de la machine.
Étape 13
Fixez le tuyau d'air à la nouvelle pompe à air. Le tuyau d'air inférieur doit d'abord passer à travers la mousse avant d'être fixé à la pompe à air.
Étape 14
Fixez l'autre tuyau d'air à la nouvelle pompe à air.
Étape 15

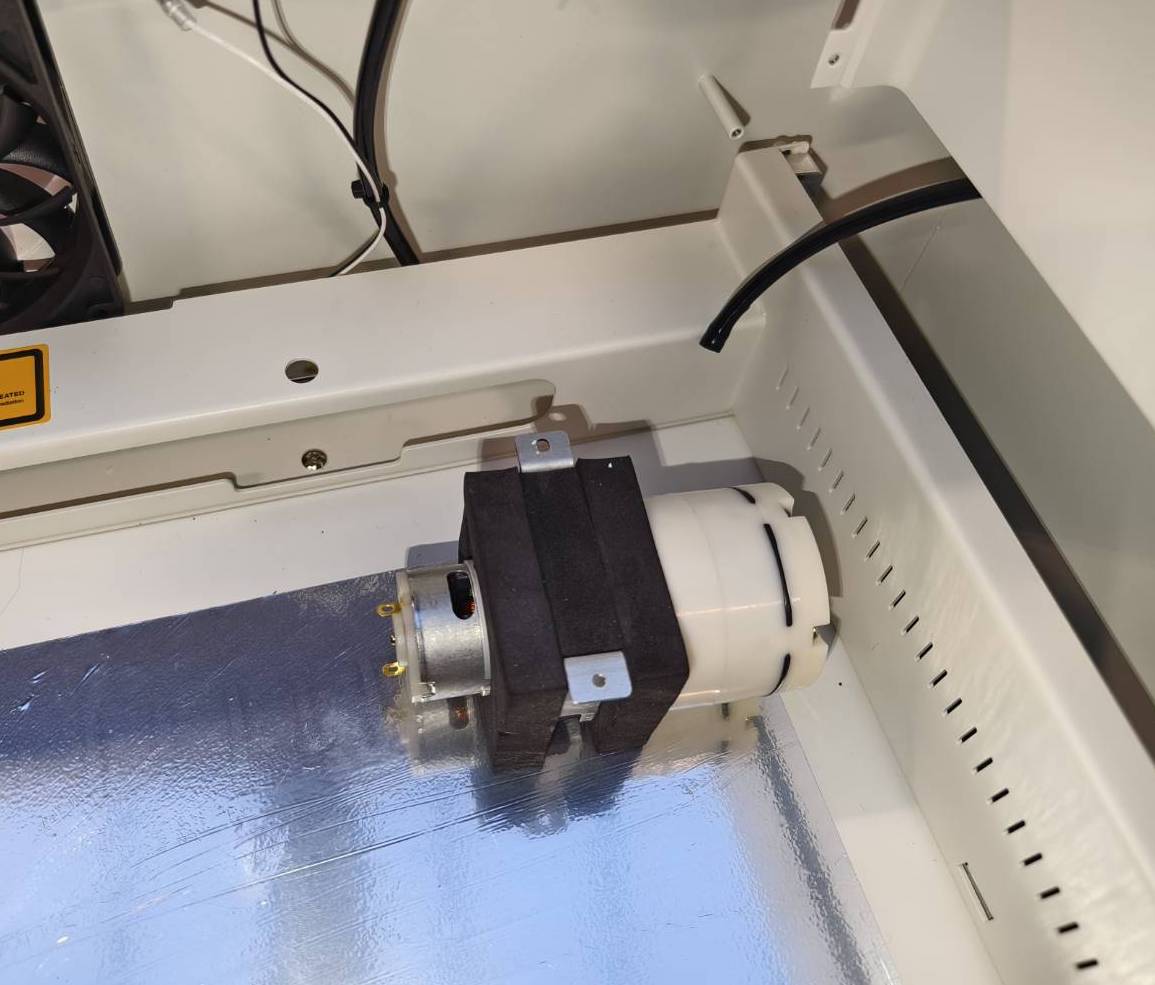

Replacez la pompe à air avec la mousse et le support en position. Ne la vissez pas pour le moment.
Étape 16
Poussez le siège du module (axe X) vers le ventilateur jusqu'au bout pour éviter tout dommage.

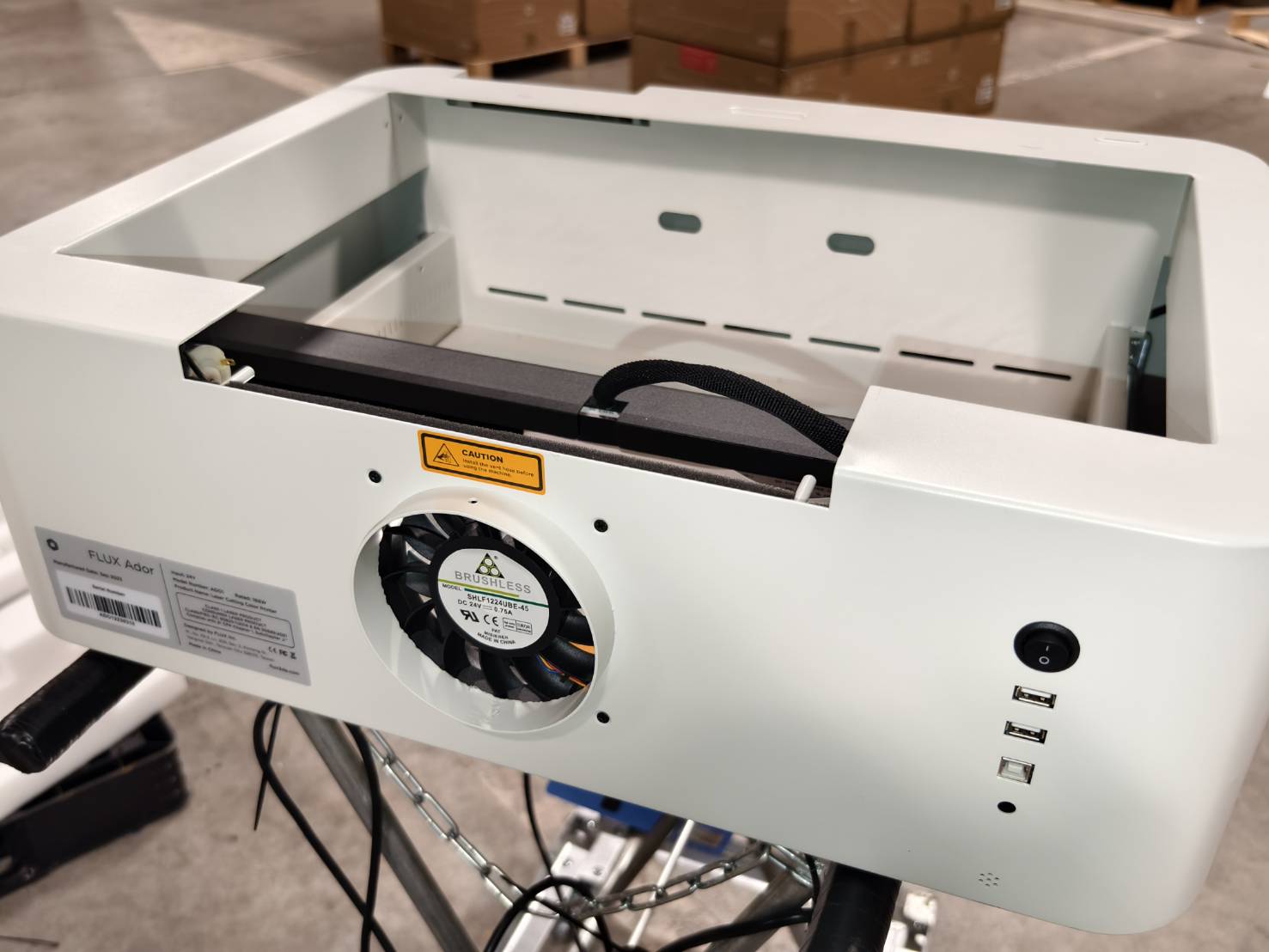

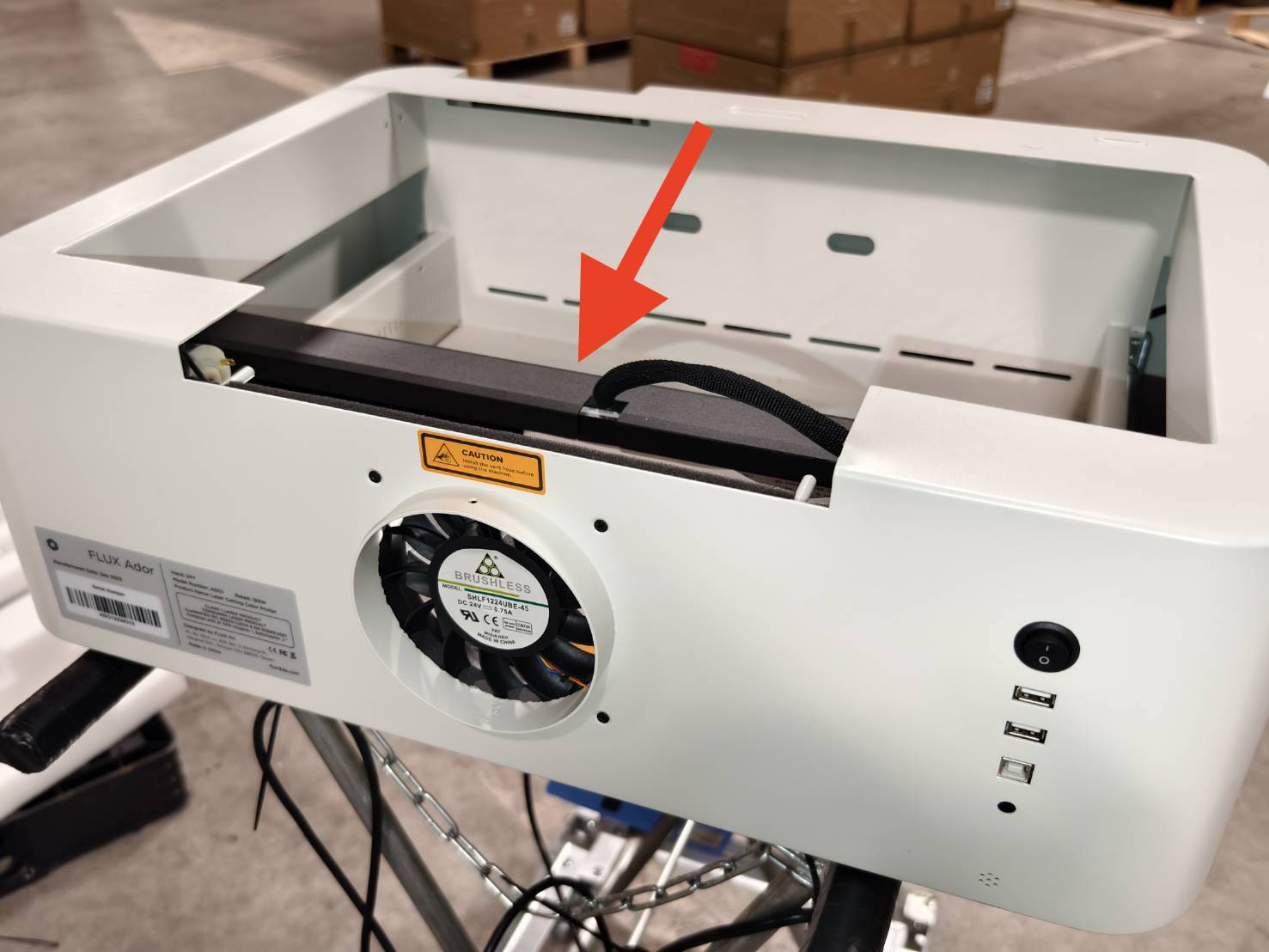

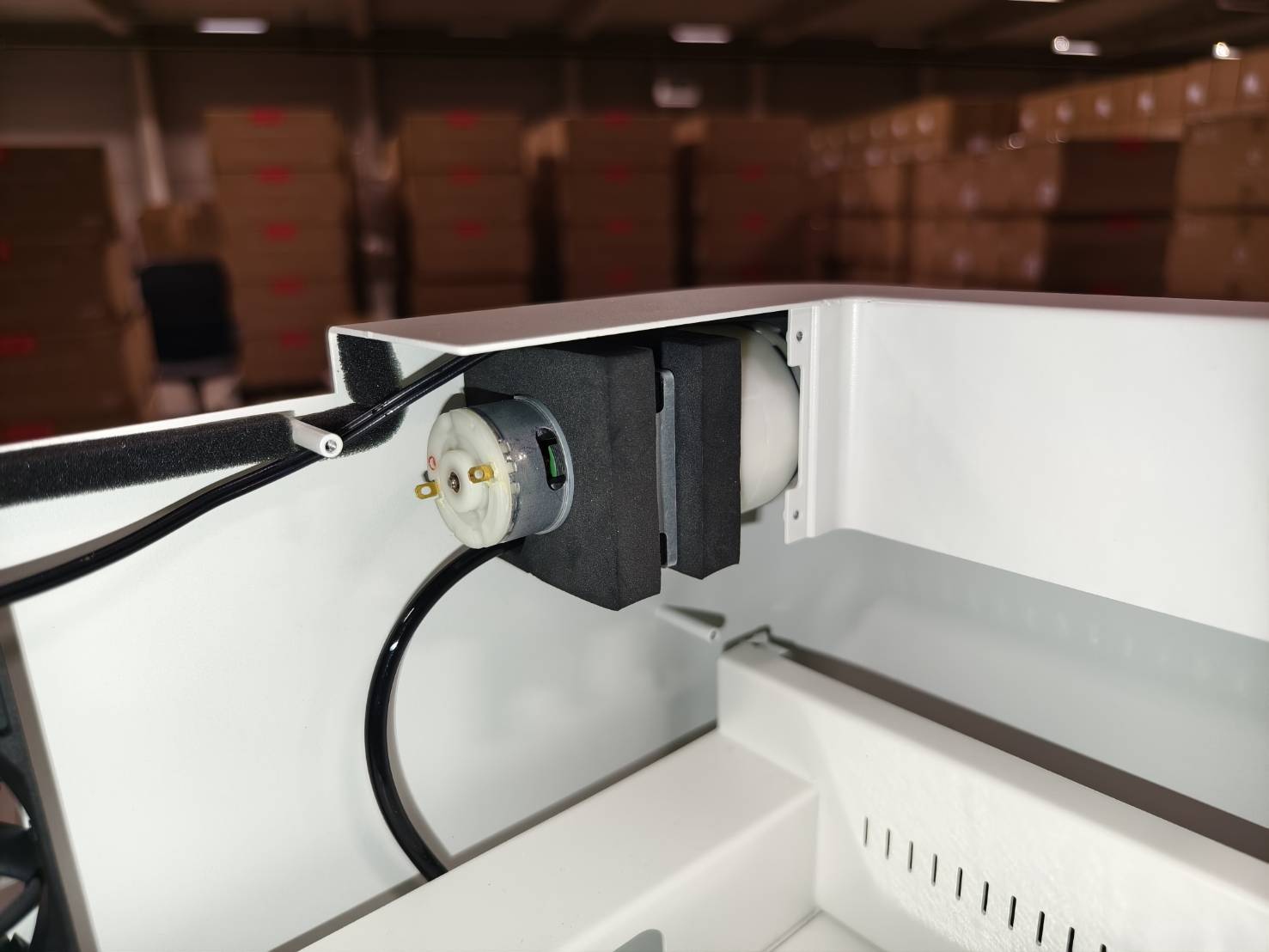

Placez la machine en position verticale, comme illustré sur la photo.
Étape 17

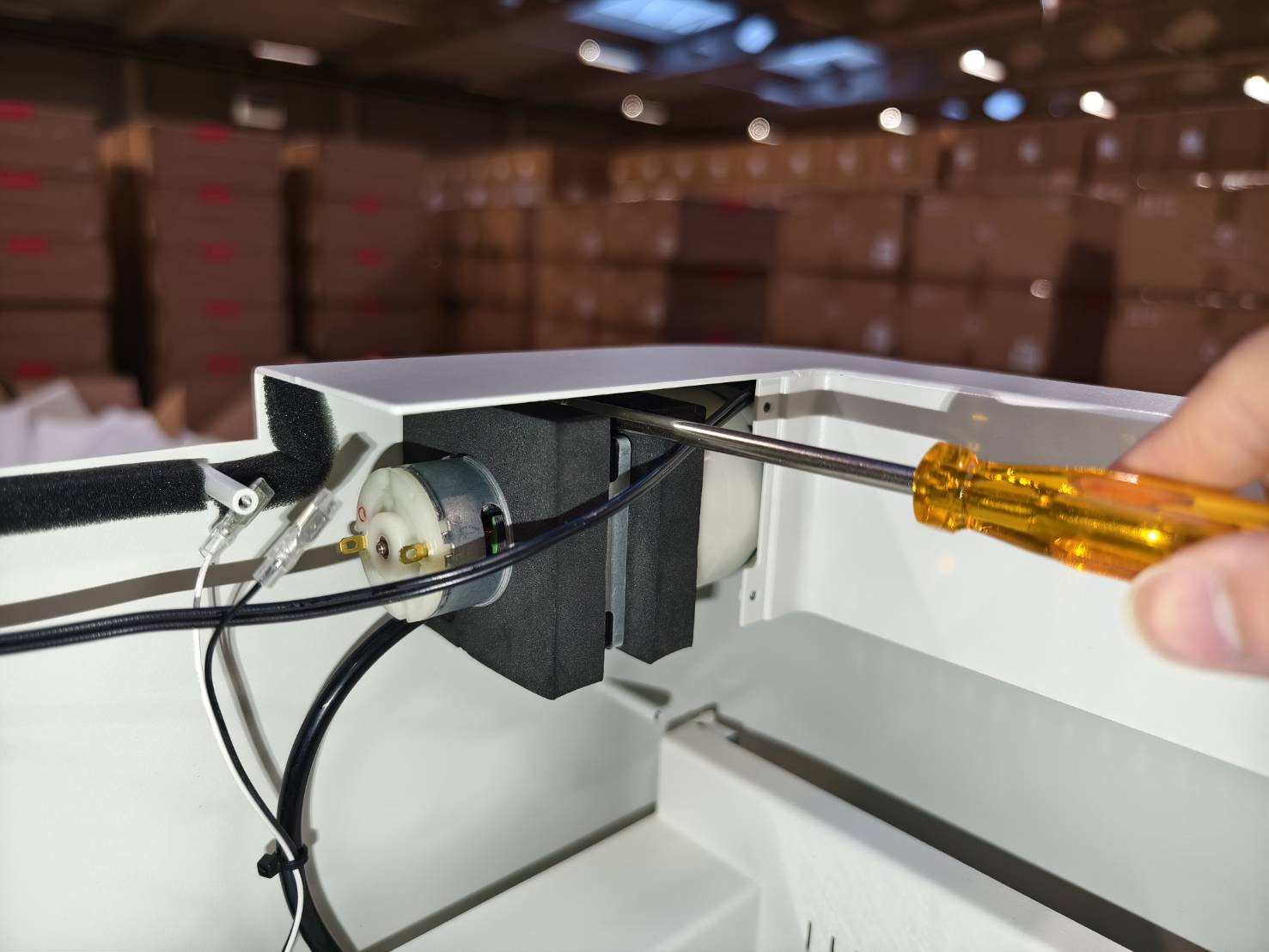

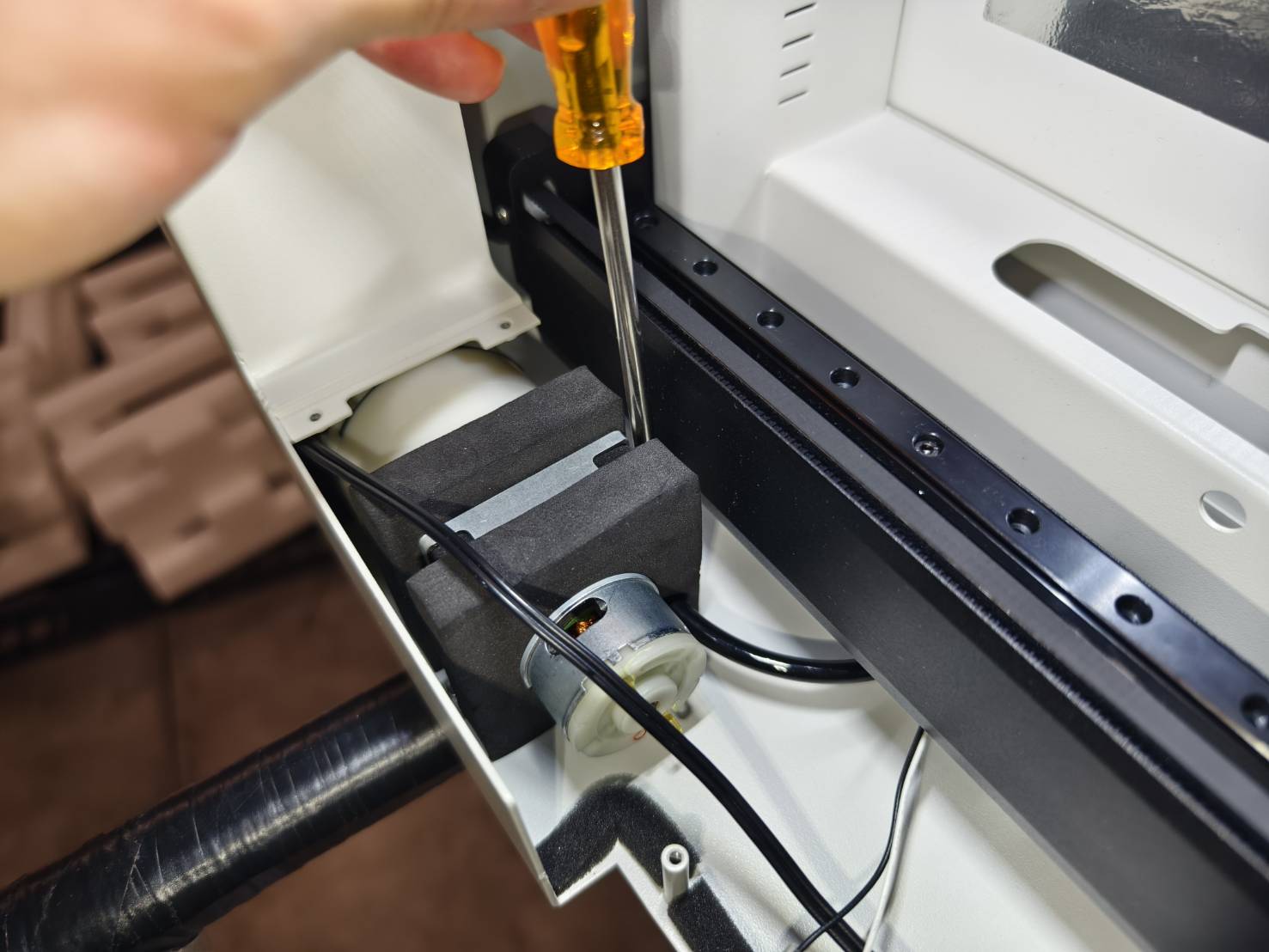

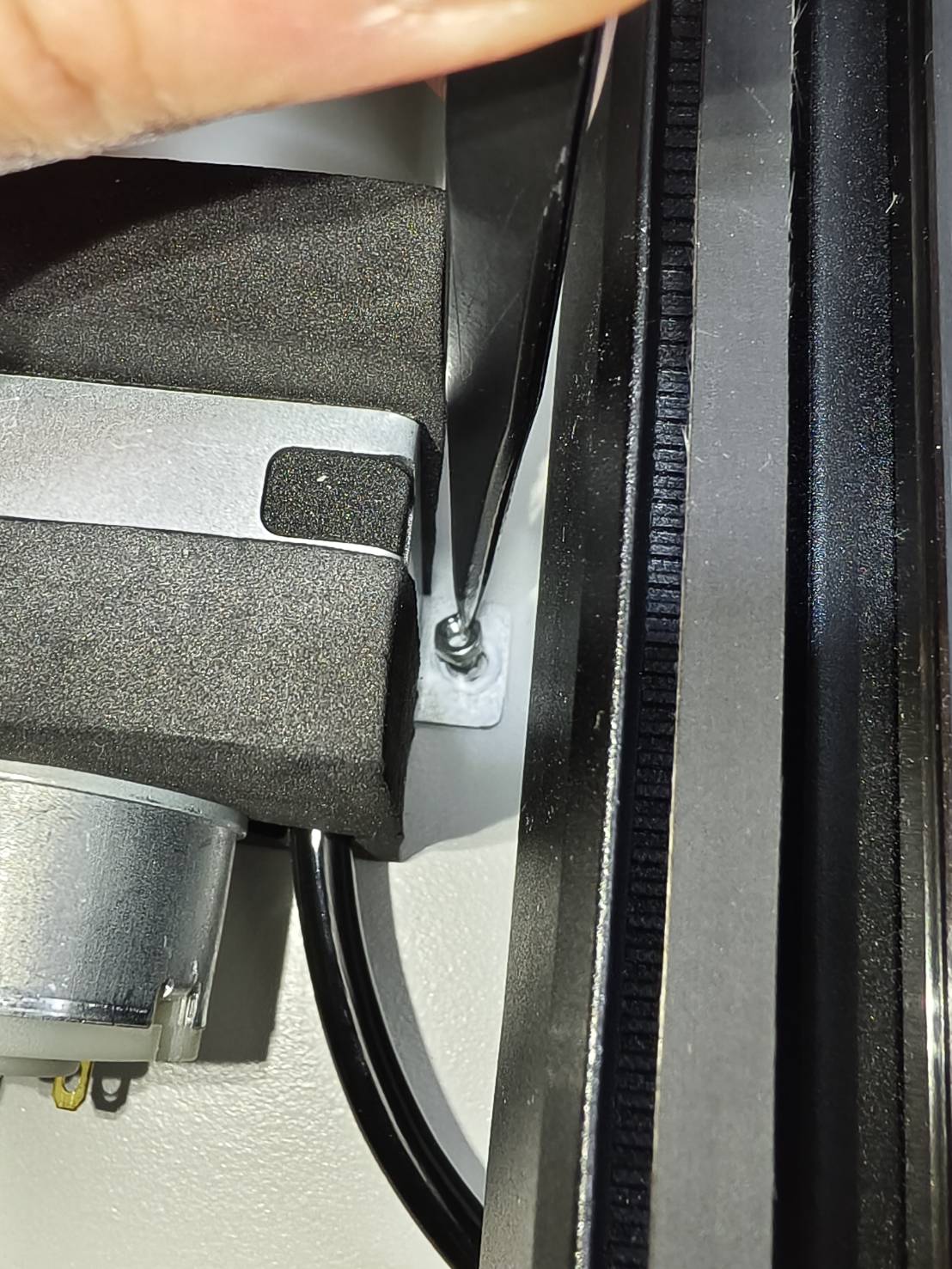

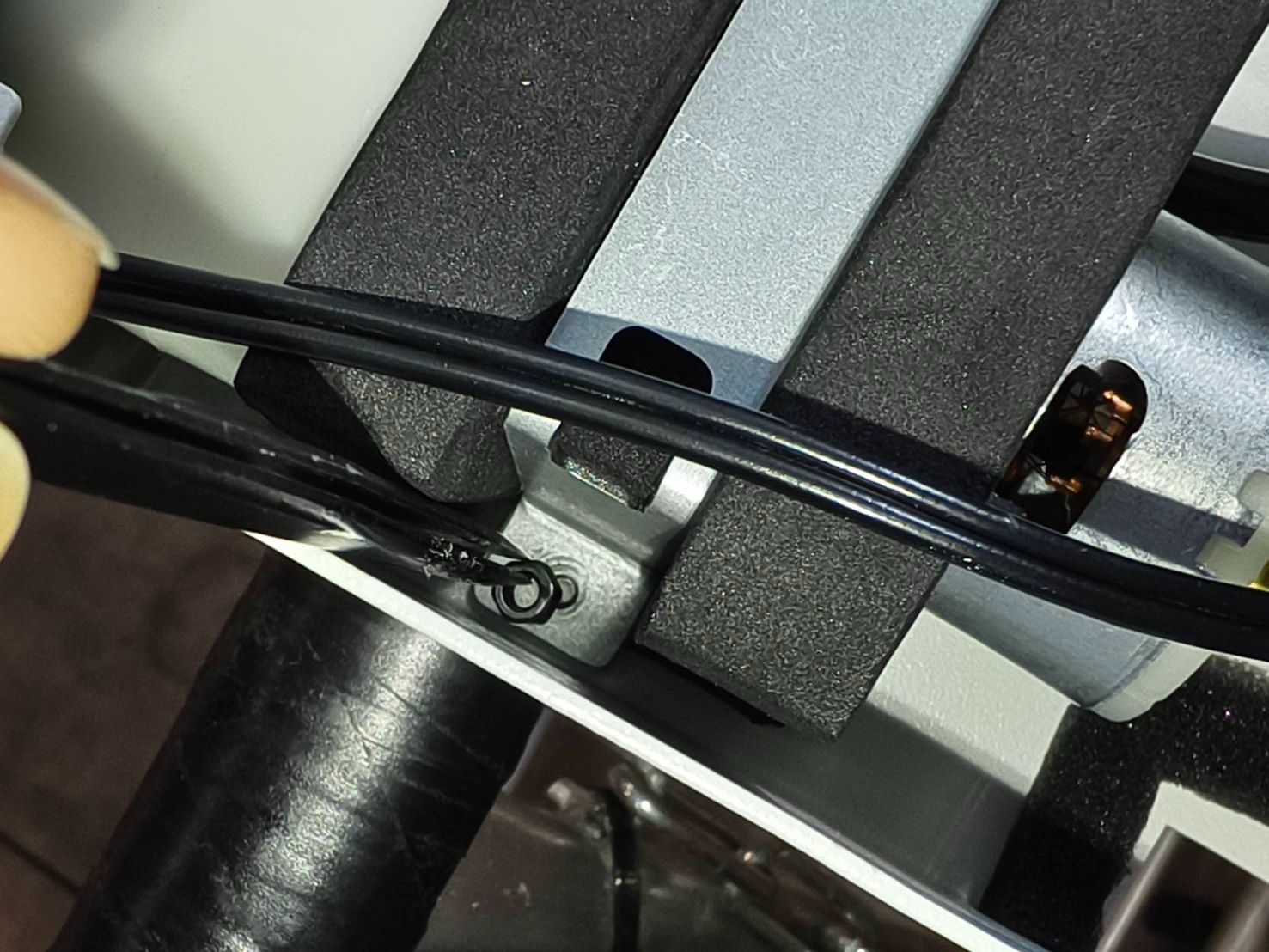

Utilisez une pince pour positionner l'écrou sur le goujon et serrez-le fermement à l'aide d'un tournevis à douille.
Répétez l'opération des deux côtés.
Étape 18
Remettez la machine dans sa position initiale.
Remarque :
Le remplacement de la pompe à air est terminé à cette étape.
Si le remplacement du câble de la pompe à air n'est pas nécessaire, passez directement à l' Étape 23 et connectez directement le câble à 2 broches.
Étape 19

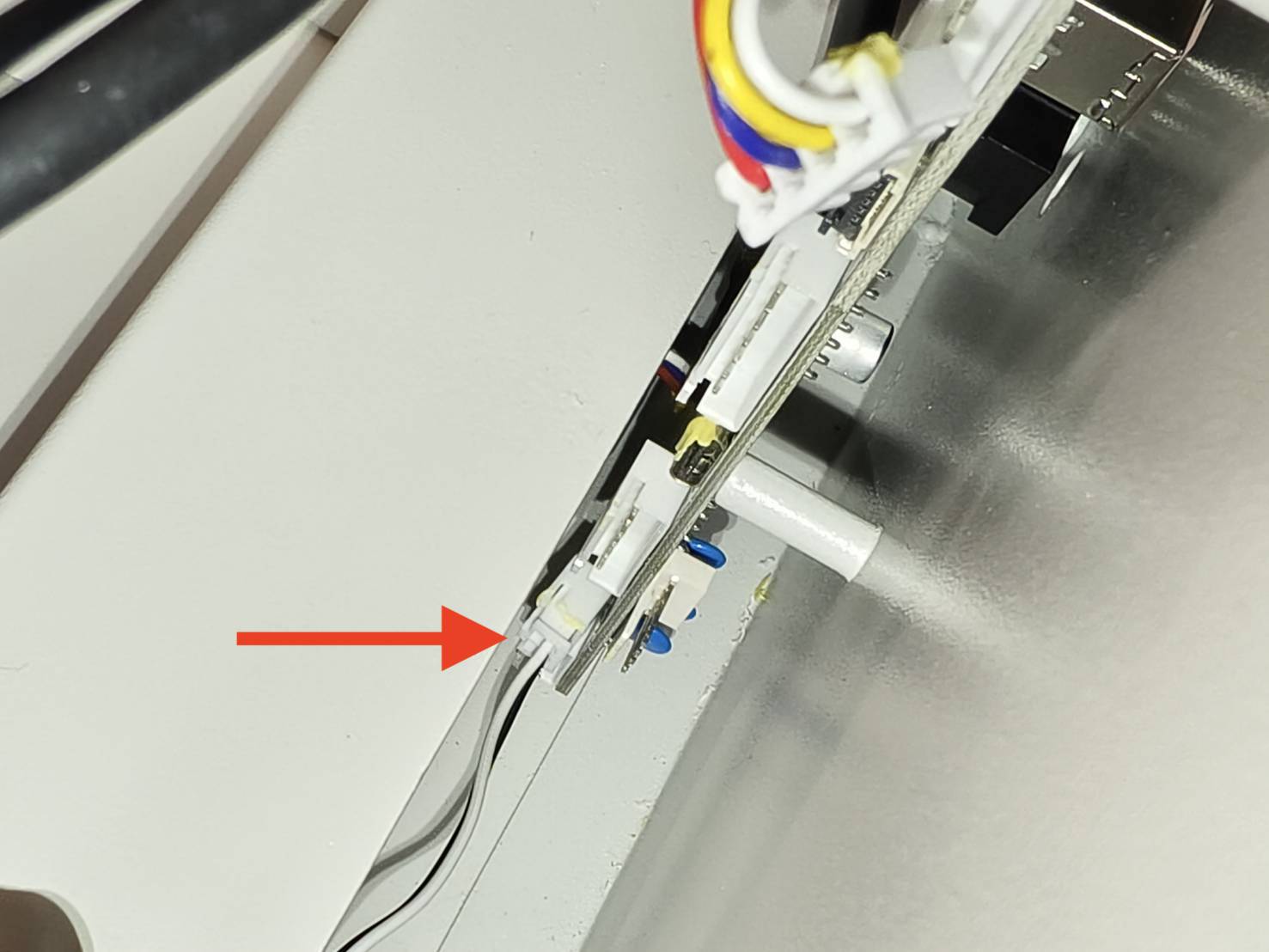

Débranchez le câble à 2 broches de la pompe à air de la carte mère située en bas.
Étape 20

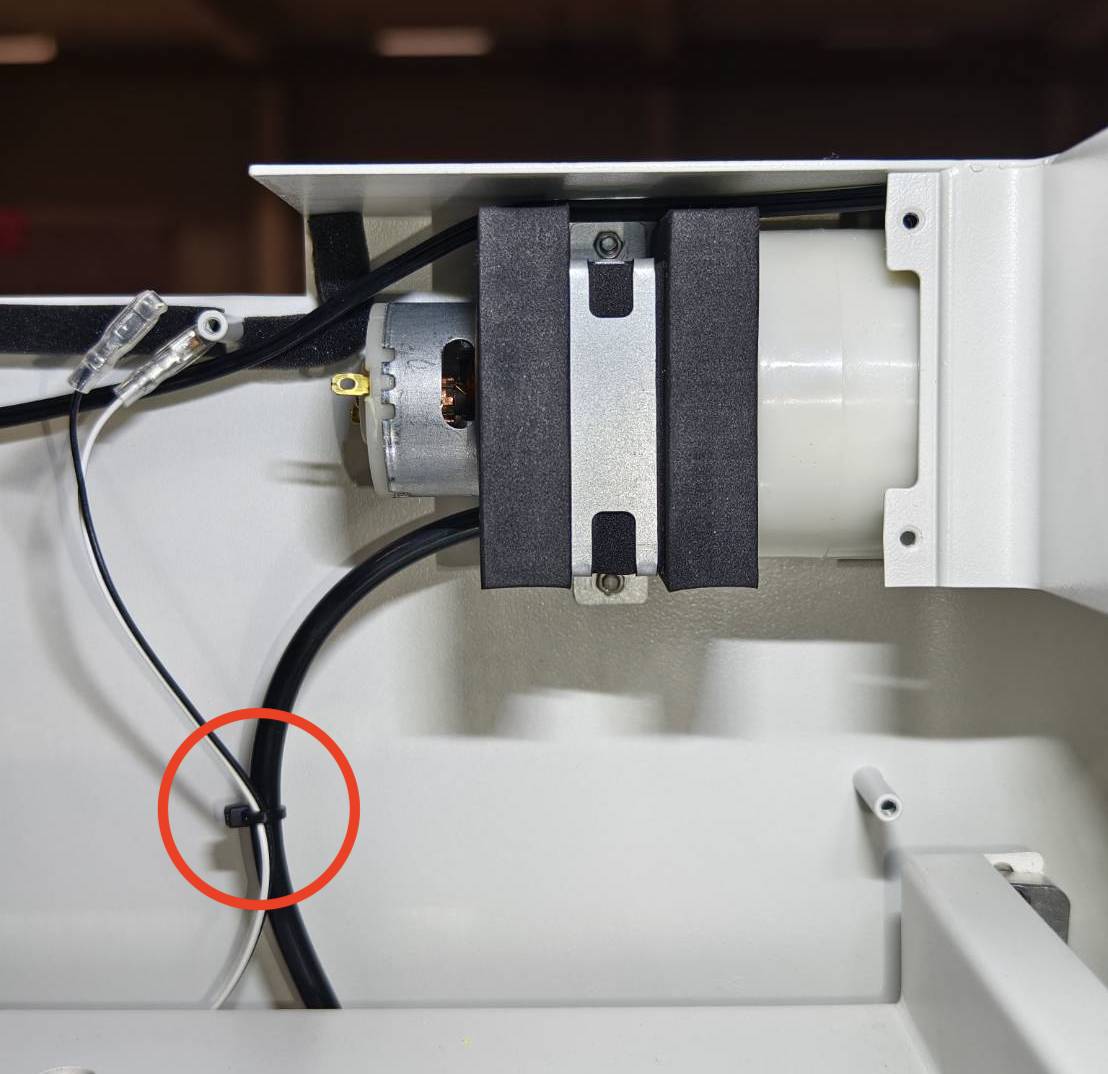

Coupez l'attache-câble qui maintient ensemble le tuyau d'air et le câble de la pompe à air.
Étape 21

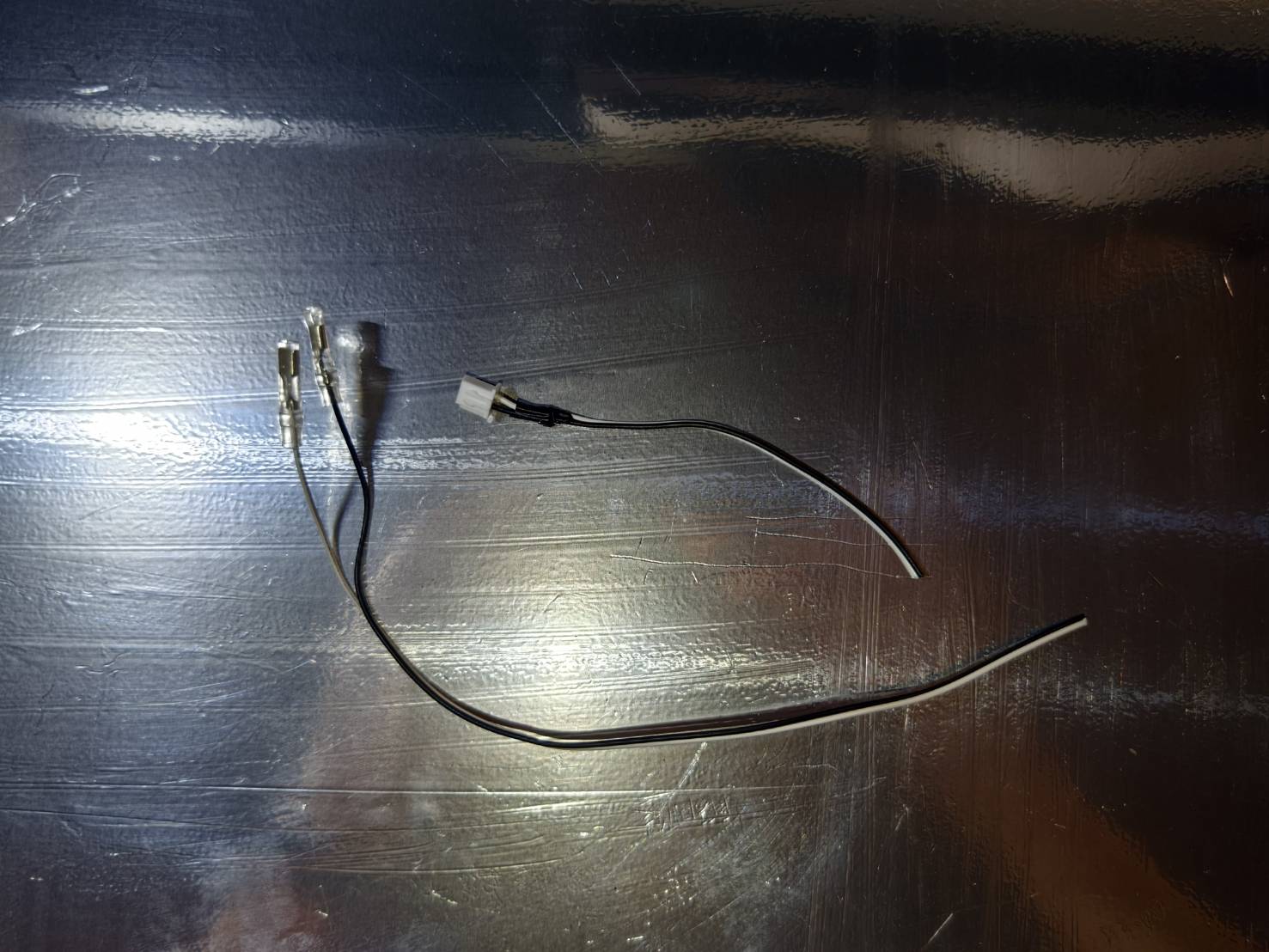

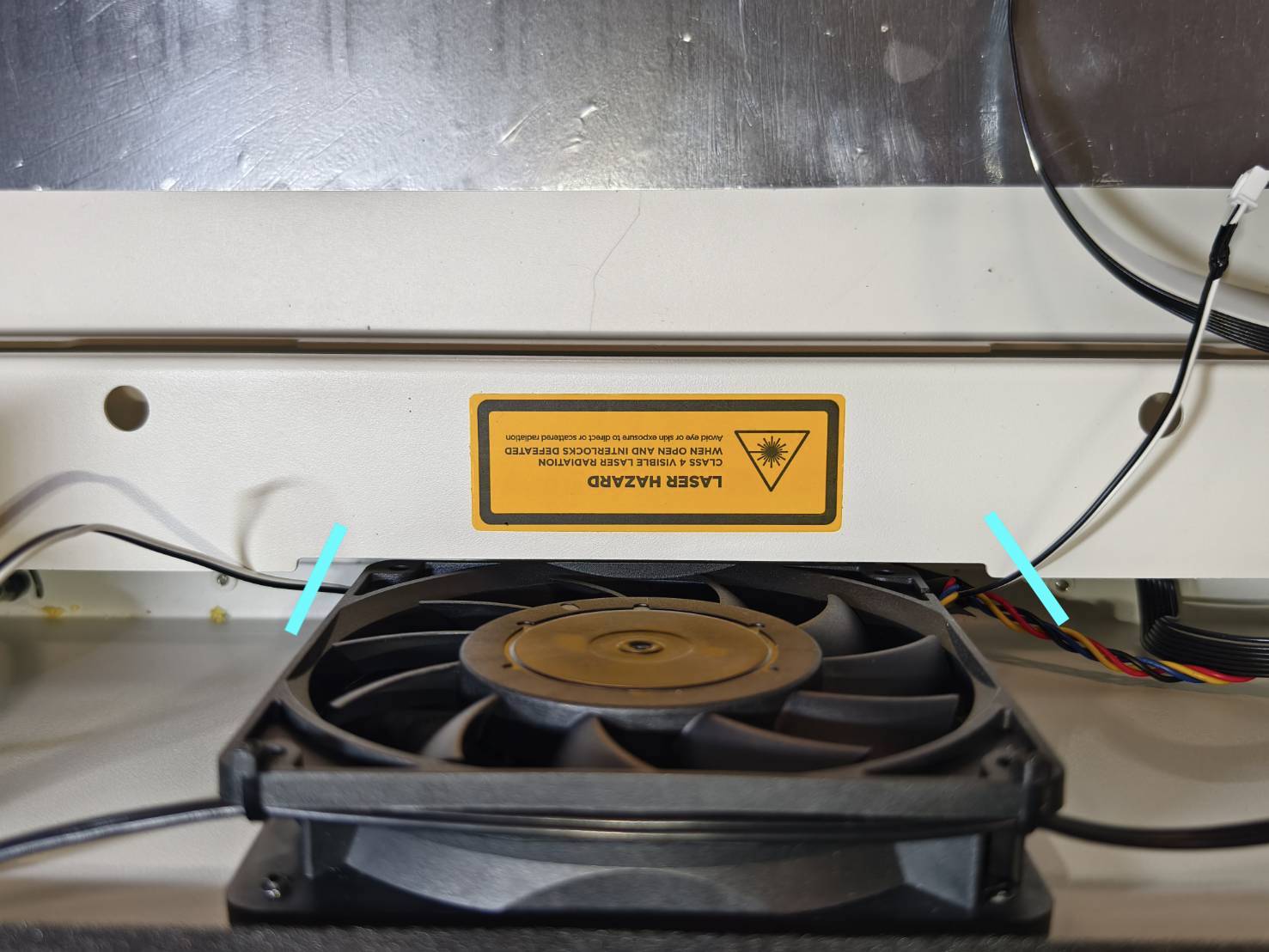

Coupez les fils des deux côtés du ventilateur, comme illustré sur l'image. Les fils coupés peuvent être jetés.
Étape 22

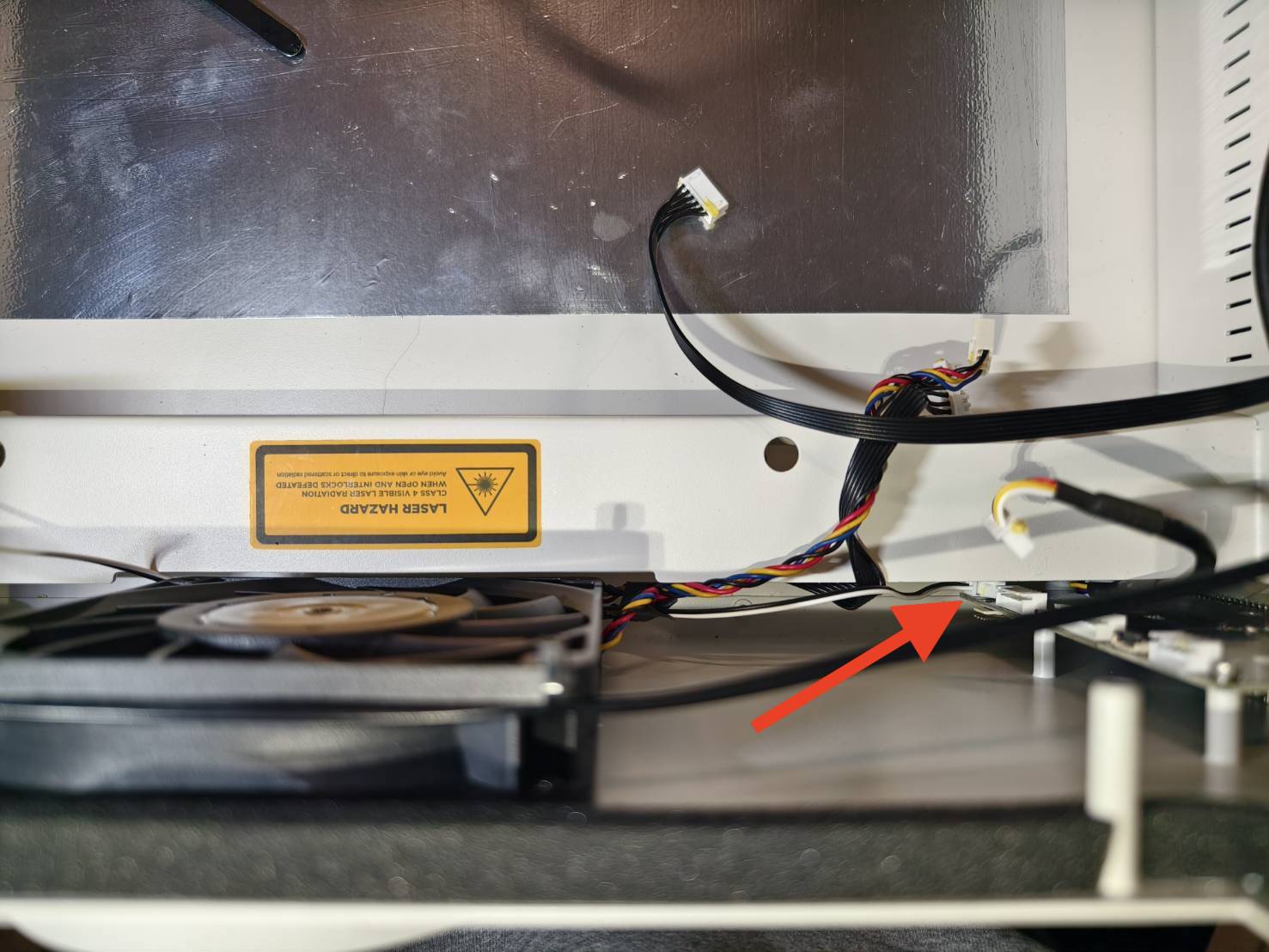

Branchez le nouveau câble sur la carte mère.
Le câble devra passer sous le ventilateur en direction de la carte mère.
Étape 23

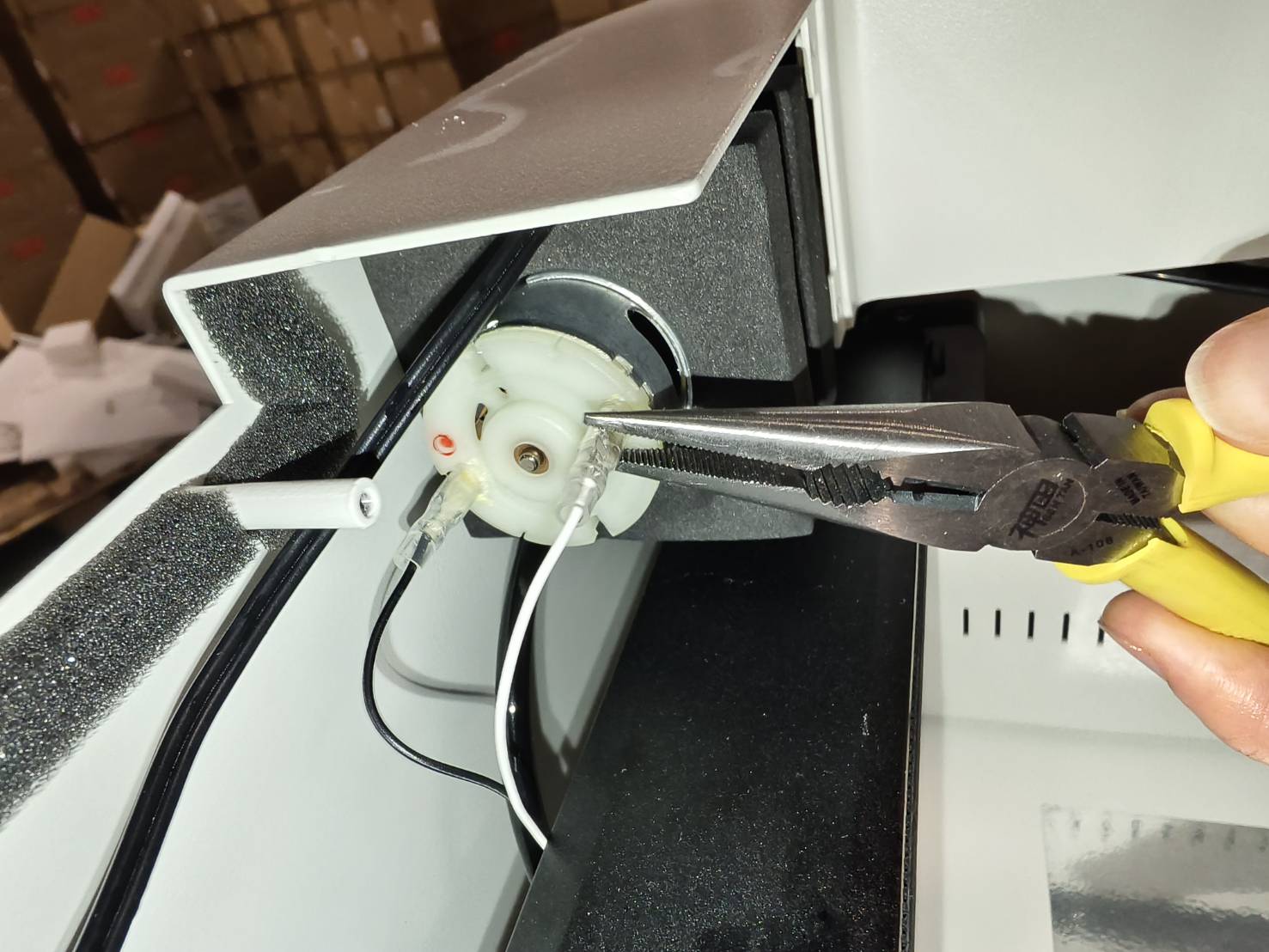

Connectez les fils à la pompe à air et utilisez une pince pour sertir les broches.
(Le fil noir doit être connecté à la marque rouge sur la pompe.)
Étape 24
Attachez les fils du câble de la pompe à air avec le câble fixé au-dessus du ventilateur à l'aide d'un serre-câble ou de ruban adhésif.
Remarque : Passez directement à l'étape 25 si votre câble n'a pas besoin d'être remplacé.

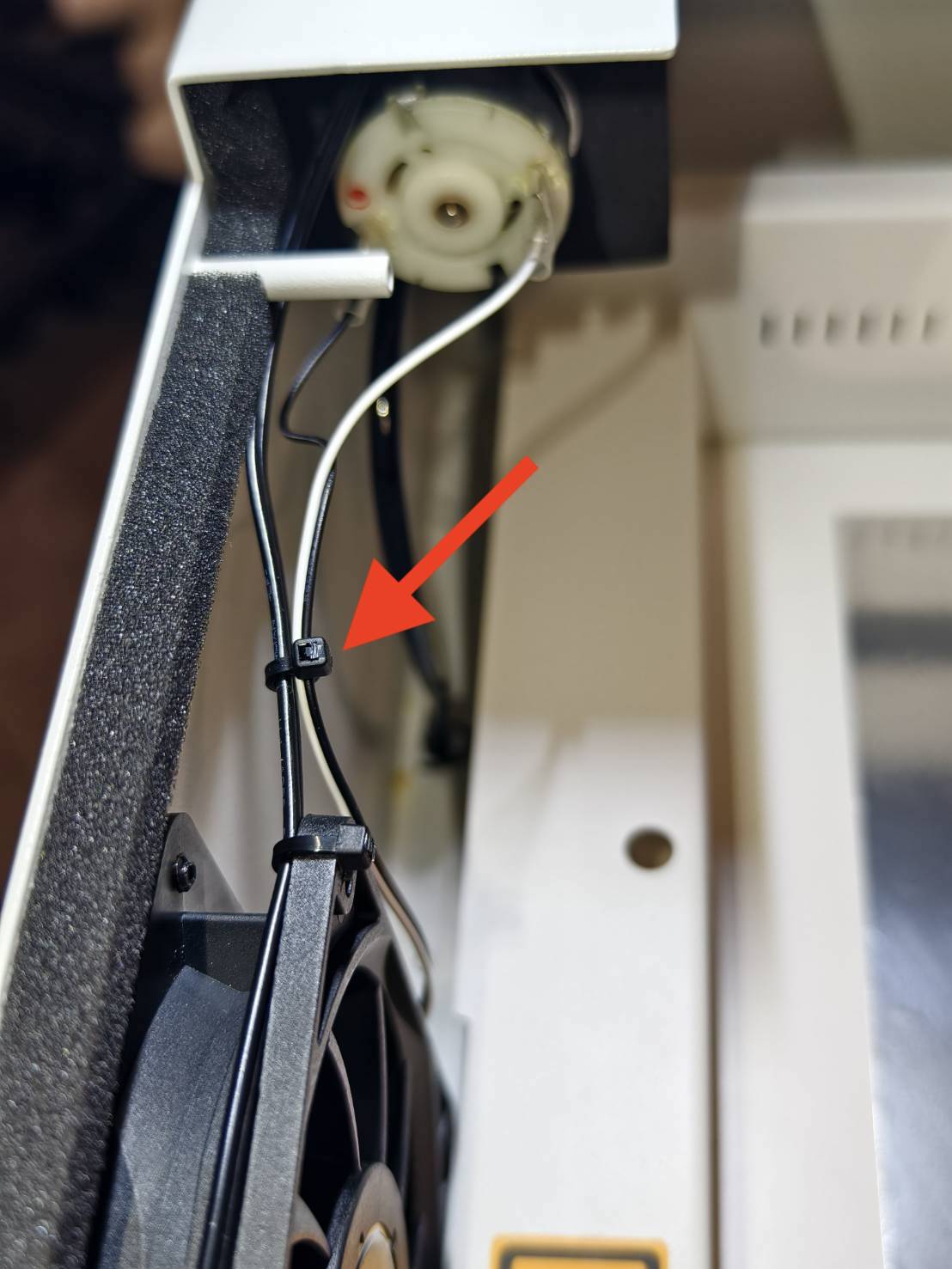

Exemple avec un serre-câble

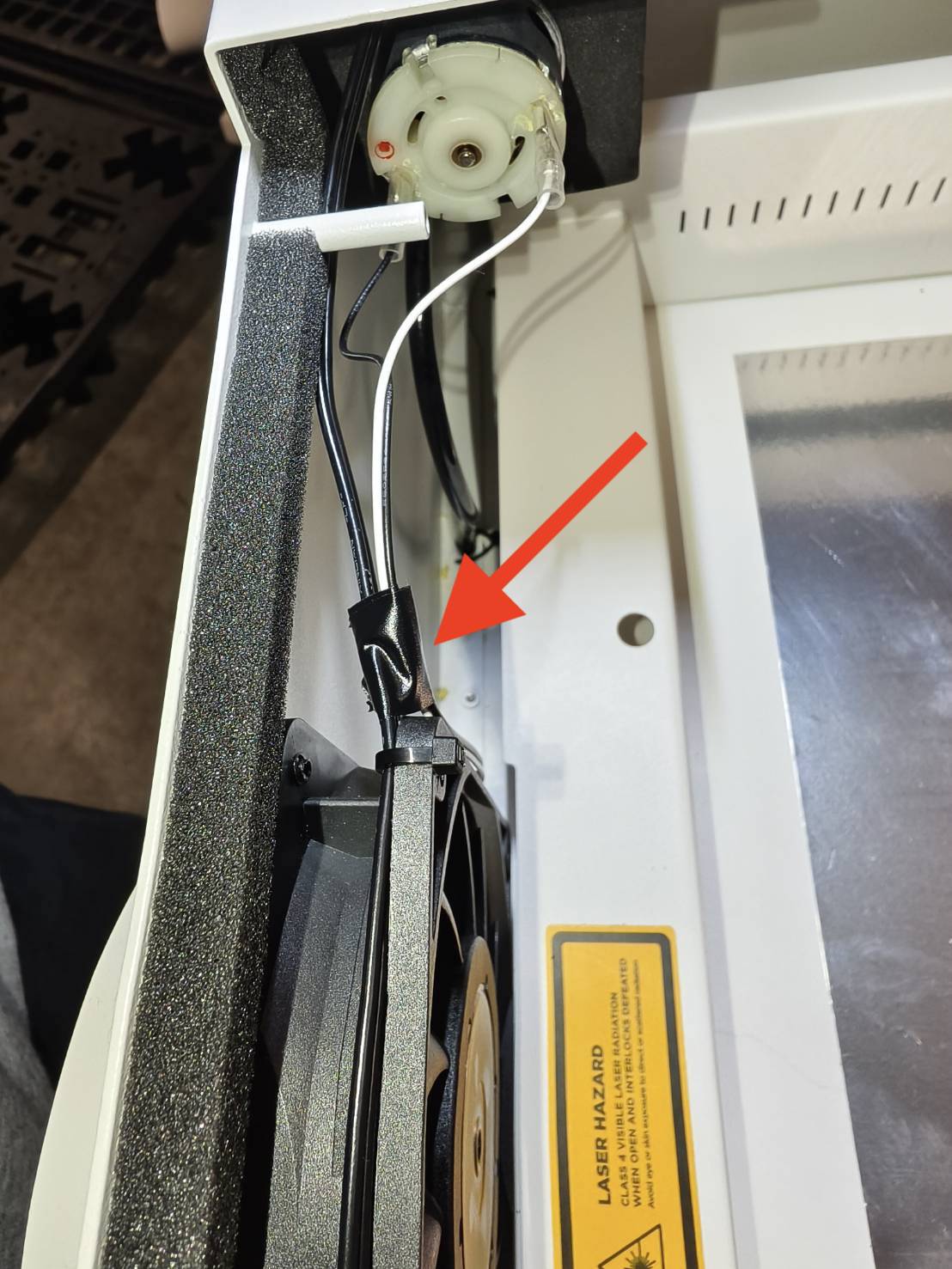

Exemple avec du ruban adhésif
Étape 25
Rebranchez les câbles.
Assurez-vous que la marque blanche sur le câble USB-C soit orientée vers la zone de travail, comme illustré sur la photo ci-dessous.
(Des pinces fines peuvent être utiles pour cette étape)
Étape 26
Placez la plaque et le couvercle supérieur. Laissez un espace suffisant pour pouvoir y accéder avec vos mains.
Étape 27
Insérez le câble de la caméra dans la carte mère.
Attention : la surface métallique du câble de la caméra doit être orientée vers la carte mère.
La surface métallique du câble de la caméra :
La surface métallique doit faire face à la carte mère :
Insérez le câble :
Verrouillez le clip :
Étape 28
Insérez le câble du moteur.
Étape 29
Repoussez la plaque et serrez les vis. (Vis T8 x 8 pièces)
Étape 30
Étant donné que les étapes précédentes ont impliqué le déplacement du couvercle de la porte et de la caméra, veuillez effectuer l'étalonnage de la caméra comme dernière étape avant de reprendre l'utilisation de la machine.
Vous pouvez vous référer à cette page : Étalonnage de la caméra.
