Ador - Guide de remplacement du ventilateur d'extraction

Outils :

• Tournevis cruciforme
• Tournevis Torx T8
• Pince coupante diagonale ou pince à bec
• Serre-câbles ou ruban adhésif
• Pince à épiler (facultatif)

Étape 1 :

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2 :

Dévissez ces vis sur la plaque. Vis T8 x 8 pièces (La plaque et le couvercle de la porte sont reliés.)

Étape 3 :

Déplacez légèrement la plaque et le couvercle de la porte vers l'avant.

Étape 4 :

Retirez le câble du moteur. Il sera plus facile de retirer le câble de la caméra après avoir enlevé celui-ci.

Étape 5 :

Retirez le câble de la caméra.
Notez qu'il y a un clip qui verrouille le câble. Ouvrez le clip pour retirer le câble de la caméra.
(Une pince à épiler peut être utile pour cette étape)

Clip de verrouillage :

Clip de verrouillage ouvert :

Débranchez le câble :

Étape 6 :

Retirez la plaque et le couvercle de la porte.

Étape 7 :

Débranchez les quatre autres câbles en laissant le câble à 2 broches tout en bas connecté.
(Une pince à épiler peut être utile pour cette étape)

Étape 8 :

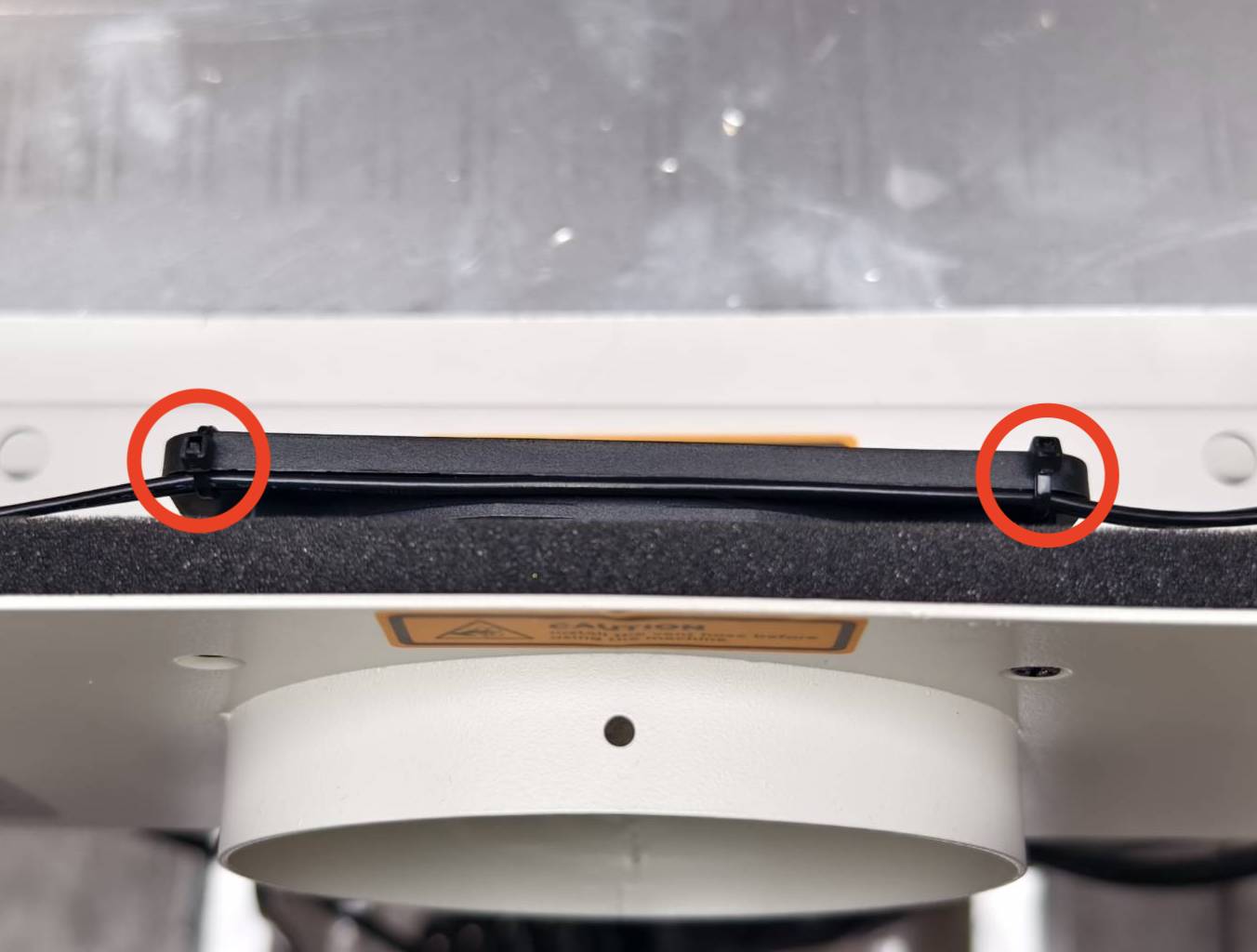

Coupez ces attaches de câble avec une pince coupante ou une pince plate.

Étape 9 :

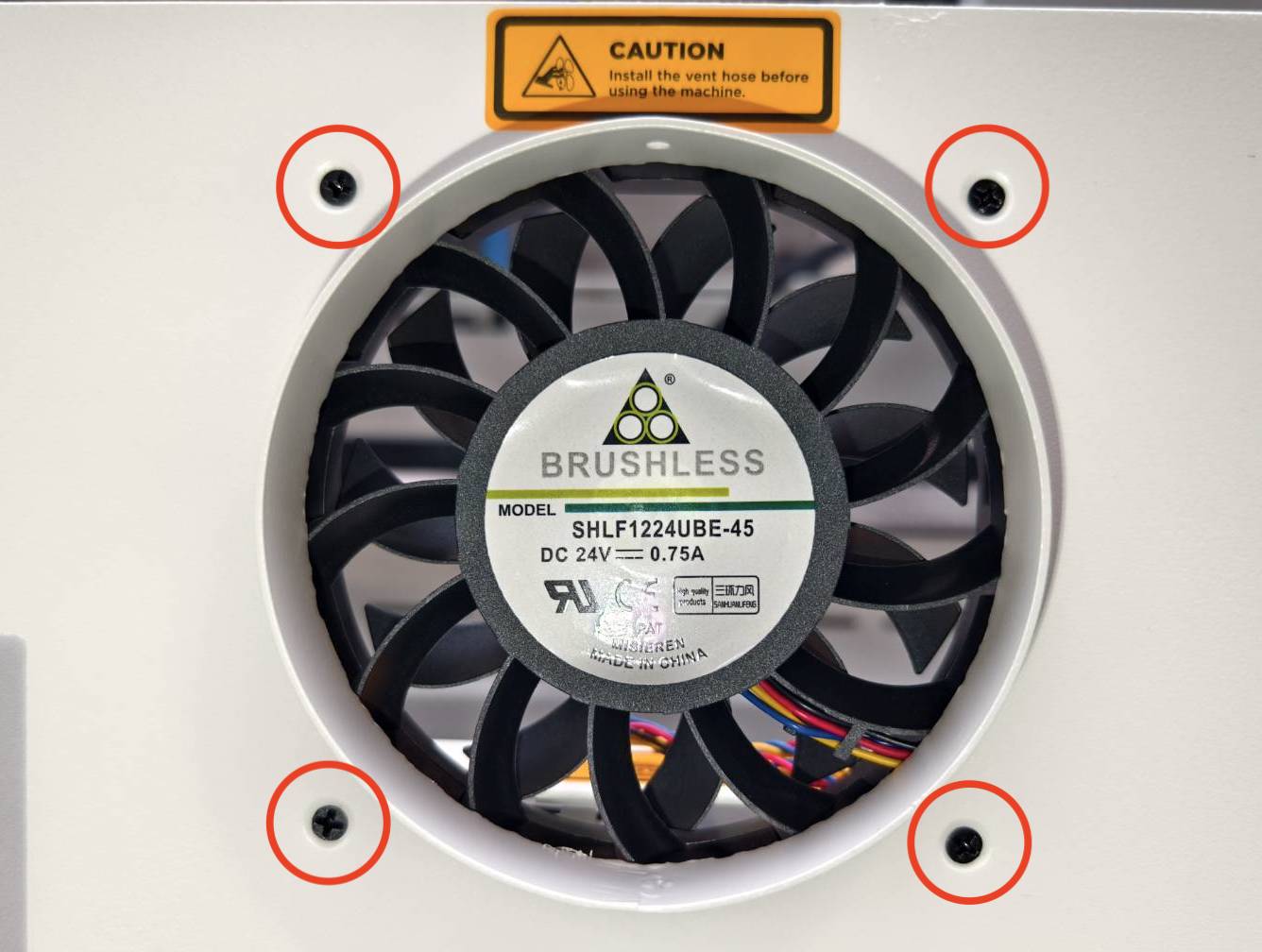

Détachez le ventilateur en dévissant ces quatre vis à l'aide d'un tournevis cruciforme.

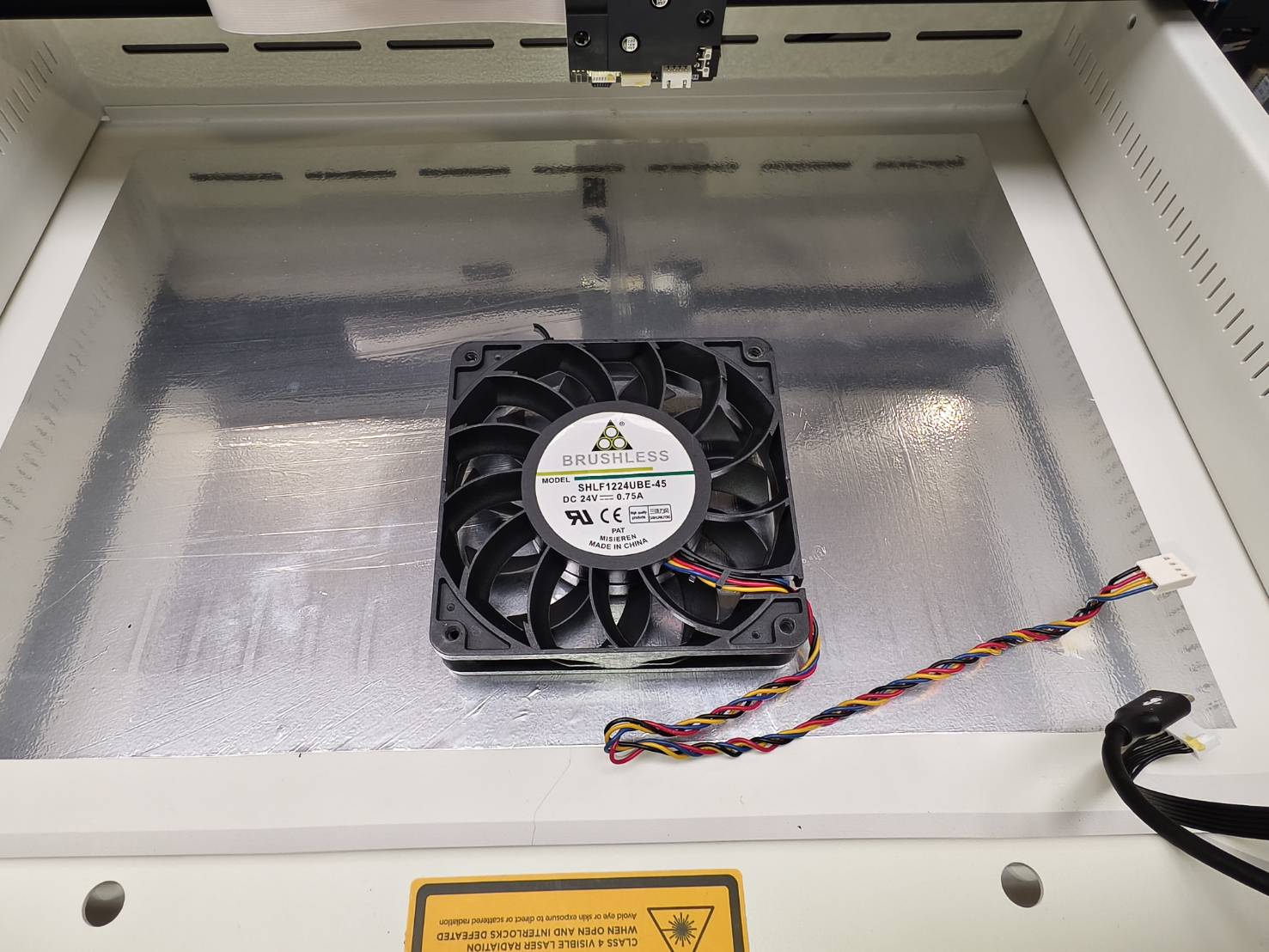

Étape 10 :

Une fois le ventilateur détaché, coupez soigneusement les attaches de câble situées au bas du ventilateur. Le ventilateur peut ensuite être complètement retiré.

Étape 11 :

Prenez le nouveau ventilateur et attachez le câble à 2 broches toujours connecté avec le câble du ventilateur comme illustré sur la photo ci-dessous. Assurez-vous que le côté du câble se trouve au bas du ventilateur.
La longueur du câble du ventilateur doit être réduite en le pliant. L'utilisation d'attaches de câble ou de ruban adhésif pour fixer les câbles est acceptable.

Exemple avec attache de câble :

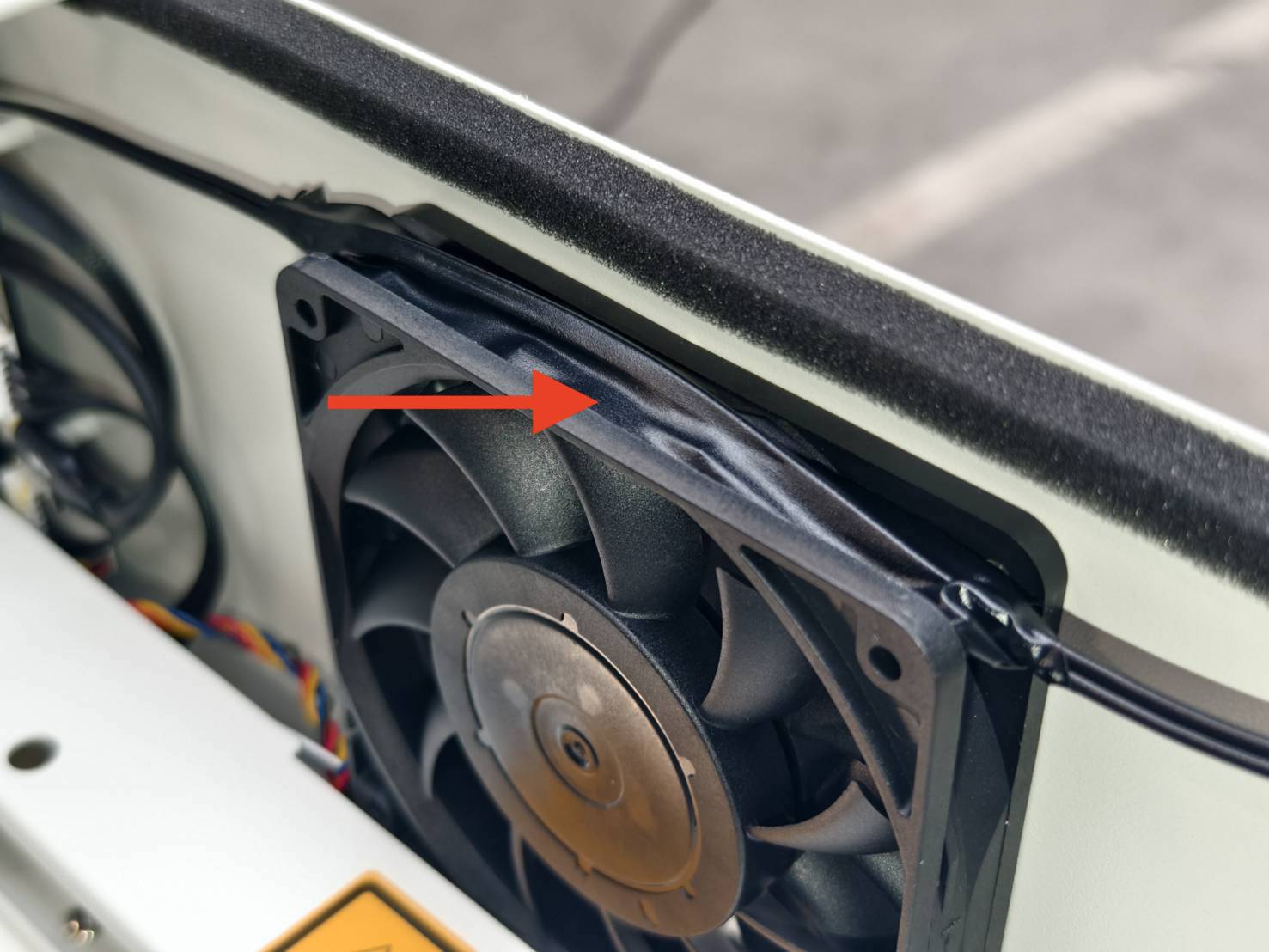

Exemple avec ruban adhésif :

Étape 12 :

Fixez le nouveau ventilateur sur la machine en serrant les quatre vis.
Assurez-vous que les câbles attachés sont placés sous le ventilateur.

Étape 13 :

Rebranchez les câbles.
Assurez-vous que la marque blanche sur le câble USB-C soit orientée vers la zone de travail, comme illustré sur la photo ci-dessous.
(Une pince à épiler peut être utile pour cette étape)

Étape 14 :

Fixez le câble en haut du ventilateur à l'aide d'attaches ou de ruban adhésif.

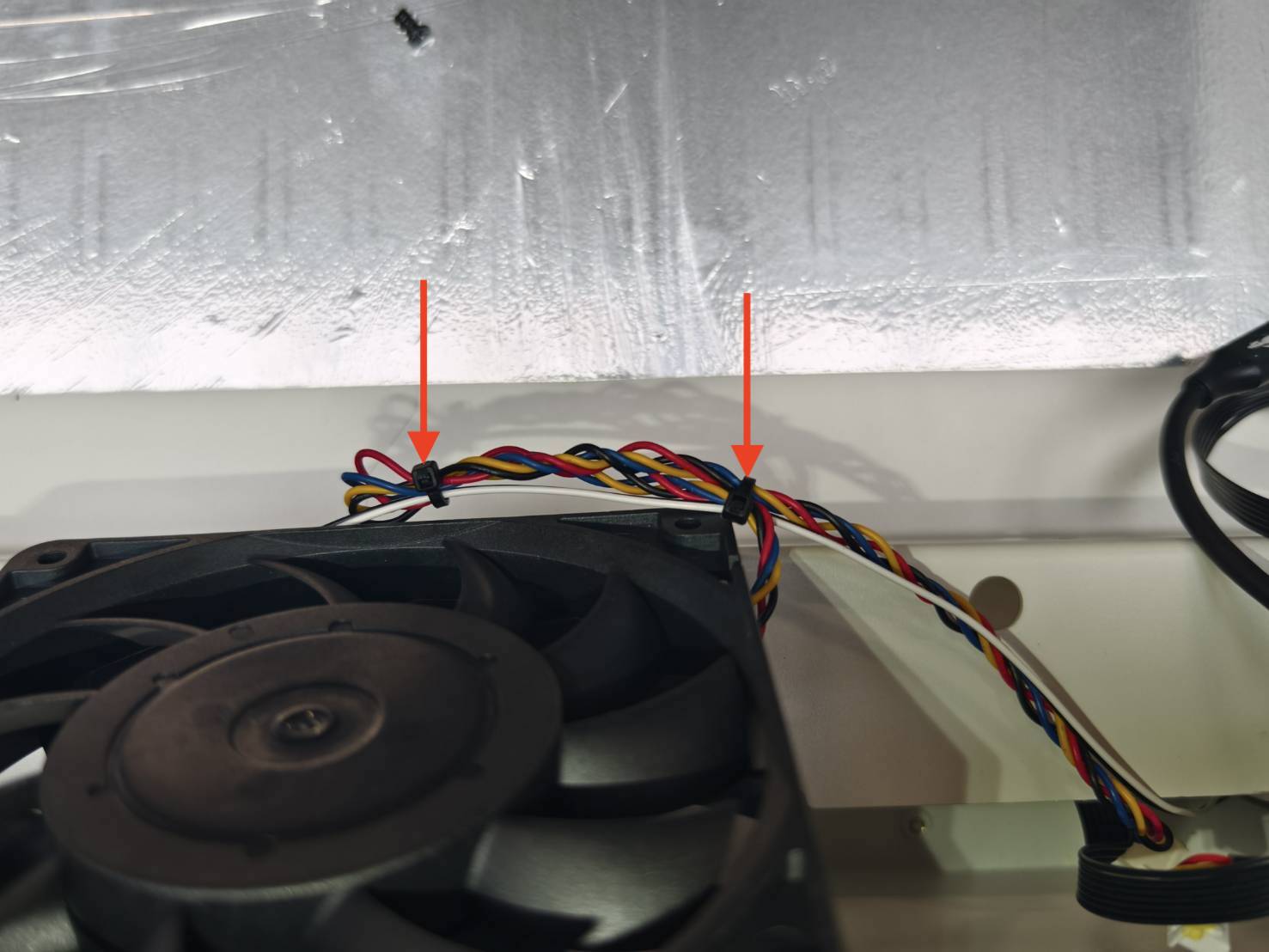

Exemple avec attache de câble :

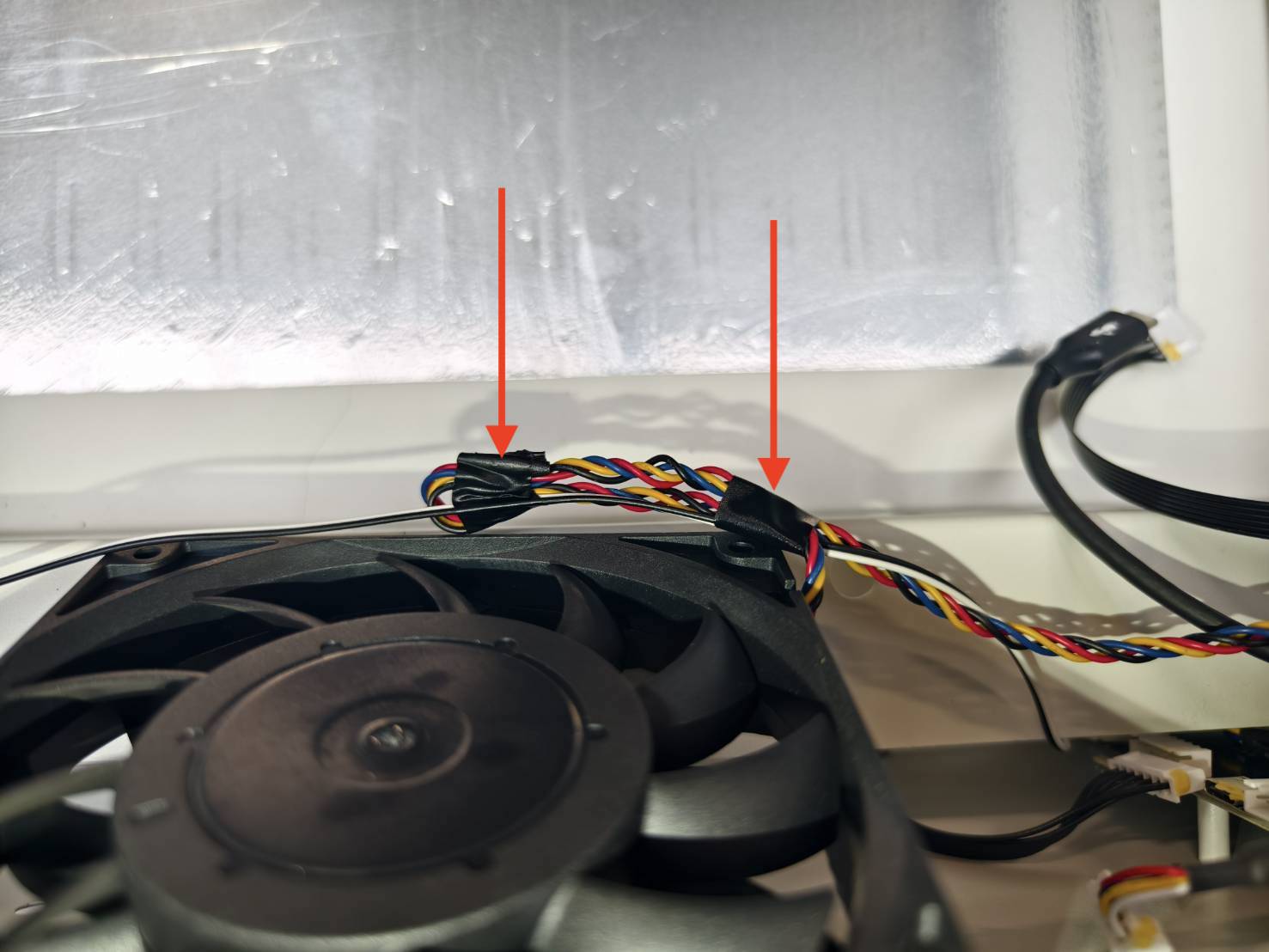

Exemple avec ruban adhésif :

Étape 15 :

Placez la plaque et le couvercle supérieur. Laissez un espace suffisant pour y accéder avec vos mains.

Étape 16 :

Insérez le câble de la caméra dans la carte mère.
Veillez à ce que la surface métallique du câble de la caméra soit orientée vers la carte mère.

La surface métallique du câble de la caméra :


La surface métallique doit être orientée vers la carte mère :

Insérez le câble :

Verrouillez le clip :

Étape 17 - Insertion du câble du moteur :

Étape 18 :

Remettez la plaque en place et vissez les vis. (Vis T8 x 8 pcs)

Étape 19

Étant donné que les étapes précédentes impliquaient le déplacement du couvercle de la porte et de la caméra, veuillez effectuer l'étalonnage de la caméra comme dernière étape avant de reprendre l'utilisation de la machine.
Vous pouvez consulter cette page : Étalonnage de la caméra.

#Fin
