Beambox II - Sostituzione della scheda madre

Strumenti

Passo 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Passo 2

Aprire il pannello laterale per accedere all'interno della macchina.

• Utilizzare un cacciavite a croce per rimuovere il pannello.



Passo 3

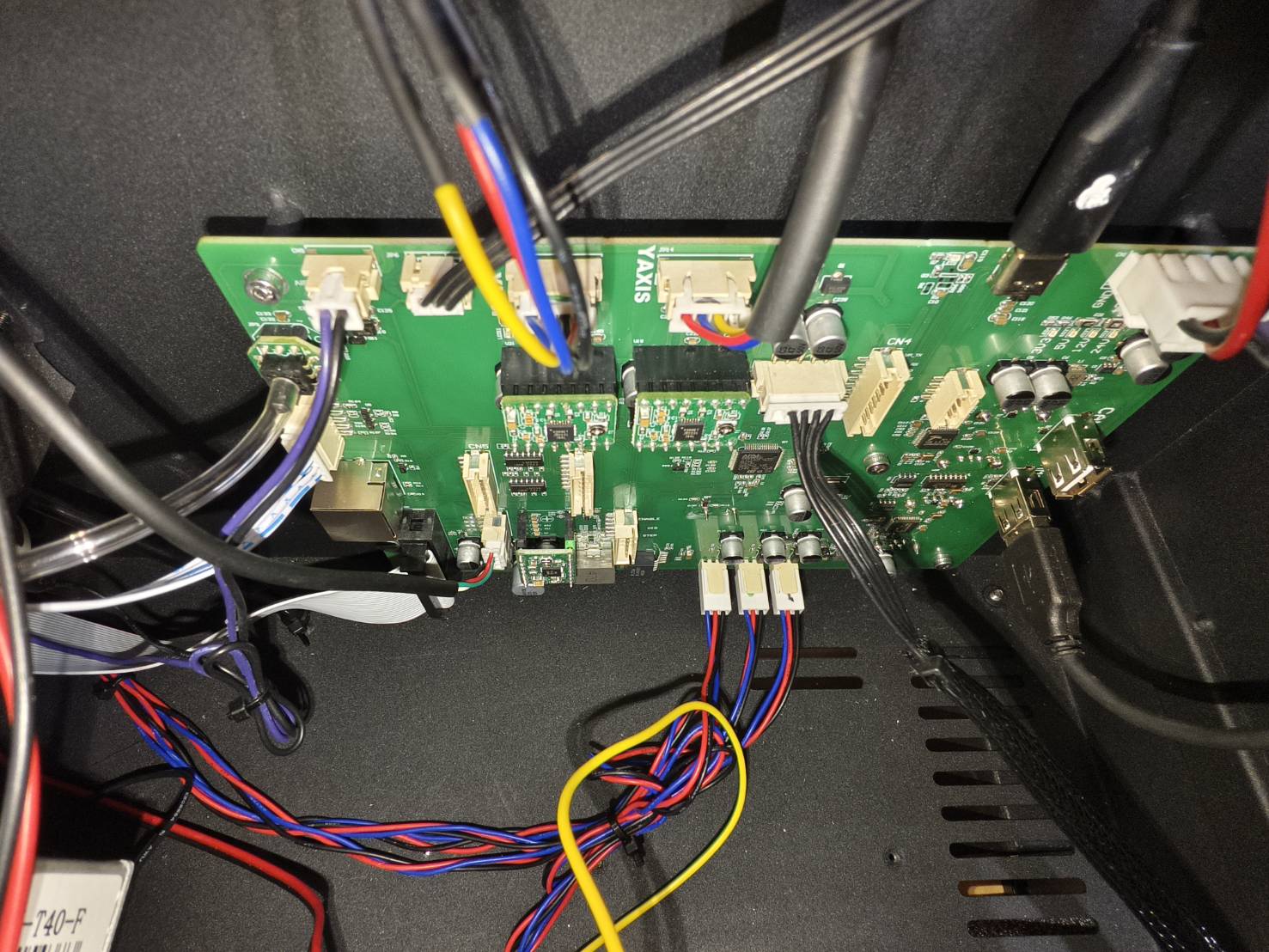

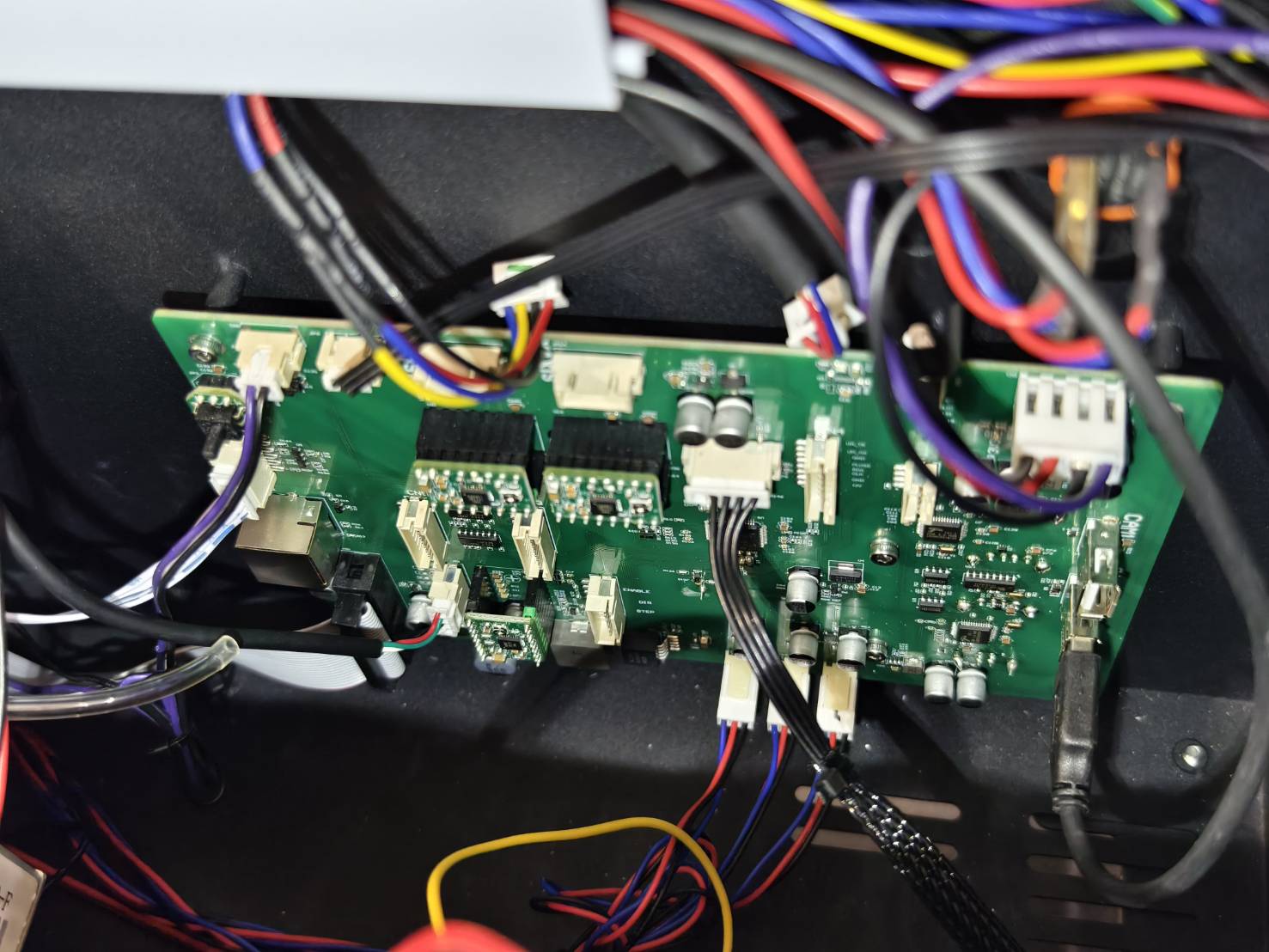

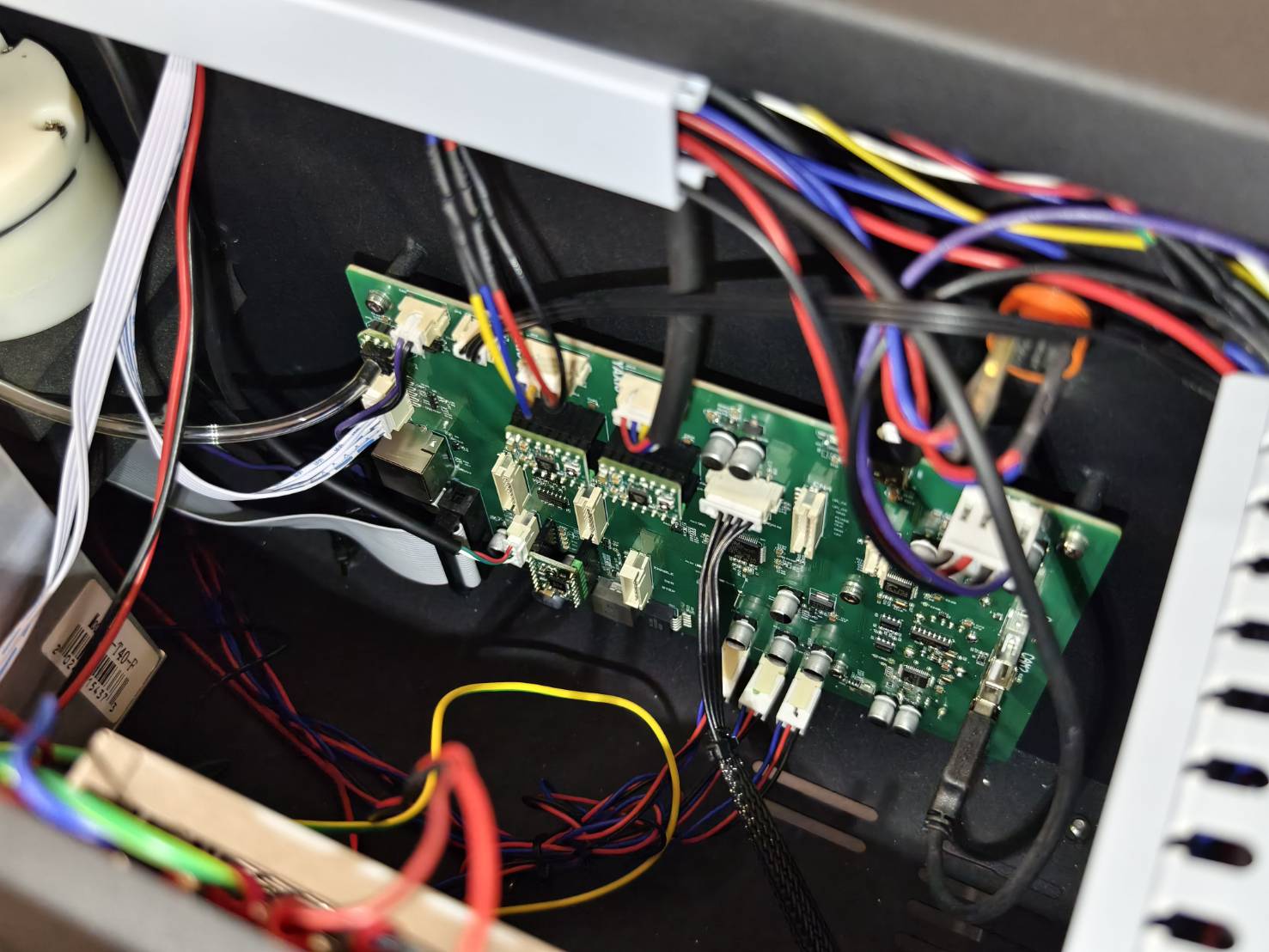

Fotografare l'intera configurazione della scheda madre.
Questo serve per evitare di dimenticare la posizione dei cavi durante l'installazione della nuova scheda.
(Se non si ricorda dove collegare un cavo, consultare lo schema per la configurazione più recente. Non utilizzare le immagini sottostanti, poiché la versione della scheda madre potrebbe essere diversa.)

Passo 4

Nella parte superiore della scheda madre sono presenti due cavi simili. Uno è per il motore dell'asse Z e l'altro per il motore dell'asse Y.
Per evitare di collegare questi cavi alle prese sbagliate, si raccomanda vivamente di contrassegnarli.

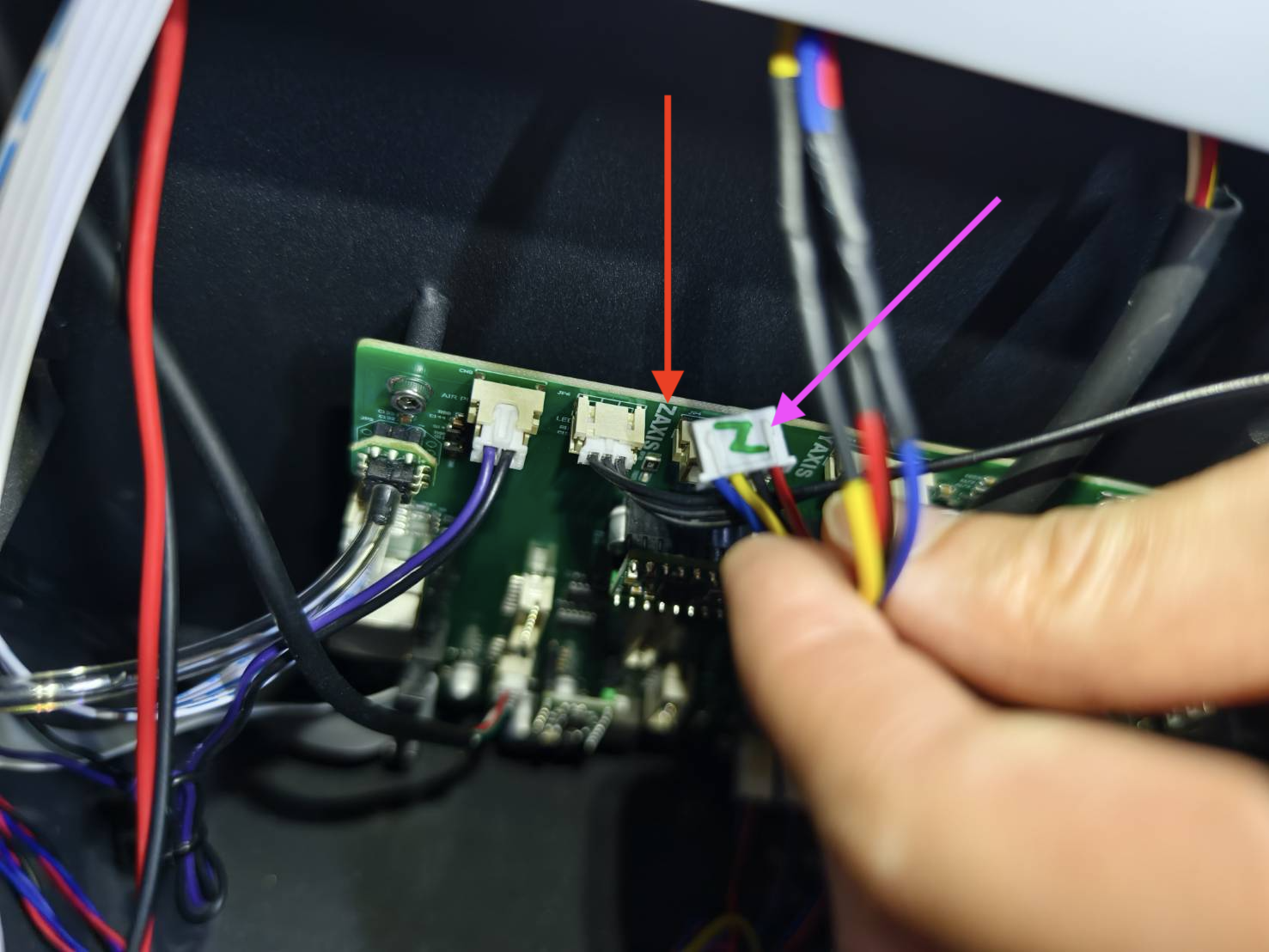

• Scollegare il cavo dell'asse Z e contrassegnare il connettore con "Z".
  Sulla scheda madre è presente un'indicazione per il motore dell'asse Z, che può essere utilizzata per determinare dove collegare il cavo dell'asse Z sulla nuova scheda madre.

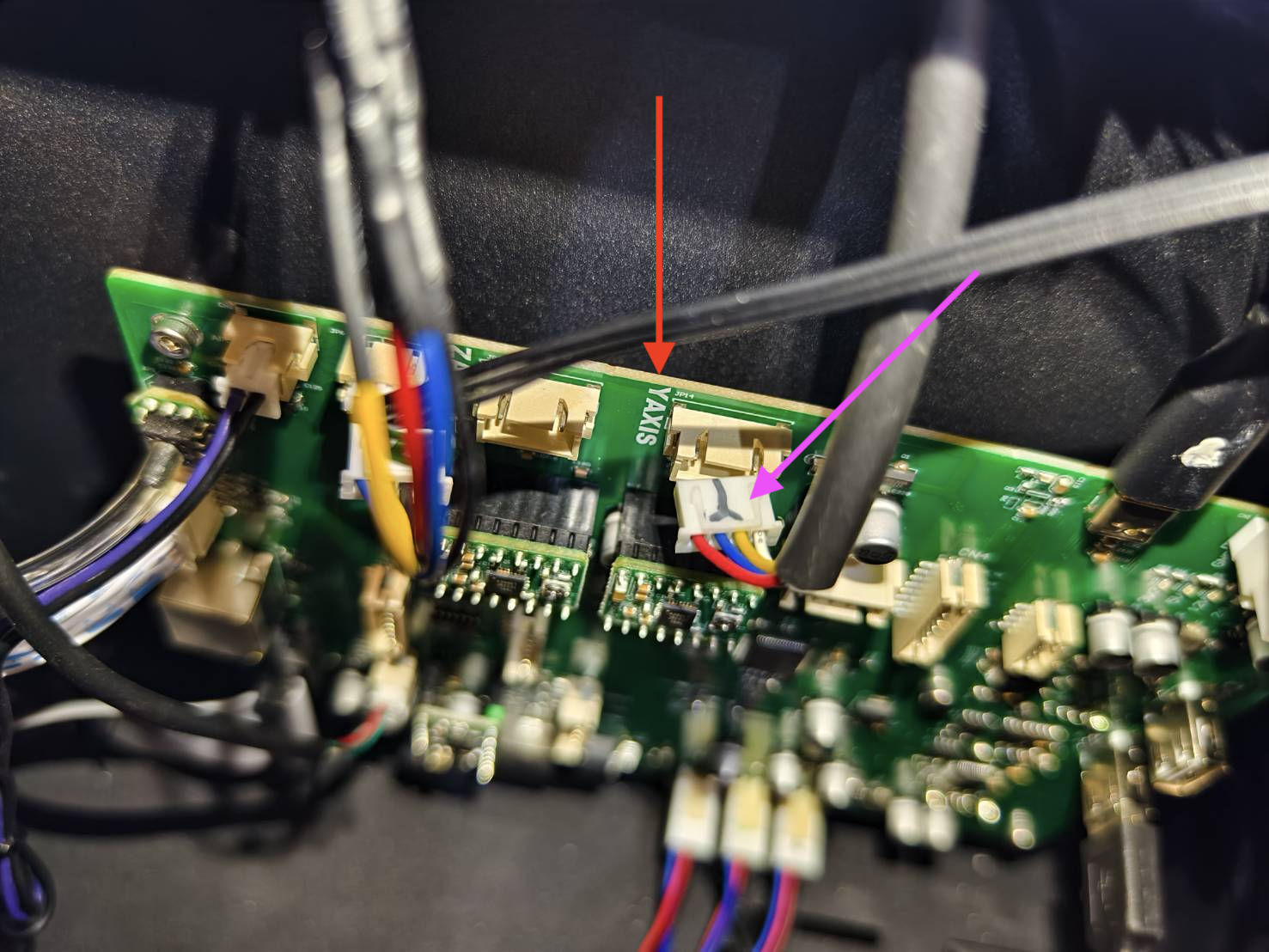

• Scollegare il cavo dell'asse Y e contrassegnare il connettore con "Y".
  Sulla scheda madre è presente un'indicazione per il motore dell'asse Y, che può essere utilizzata per determinare dove collegare il cavo dell'asse Y sulla nuova scheda madre.

Passo 5

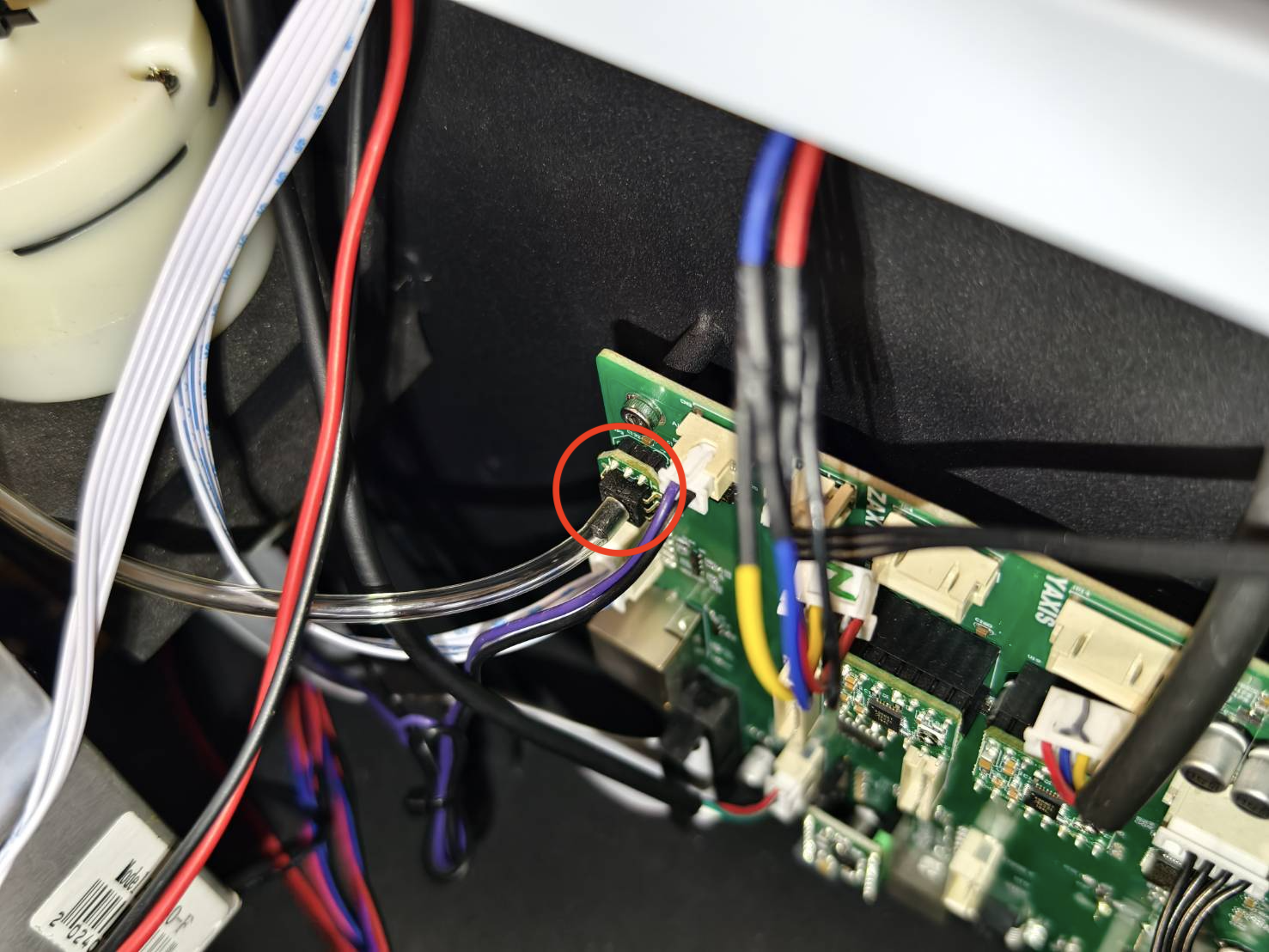

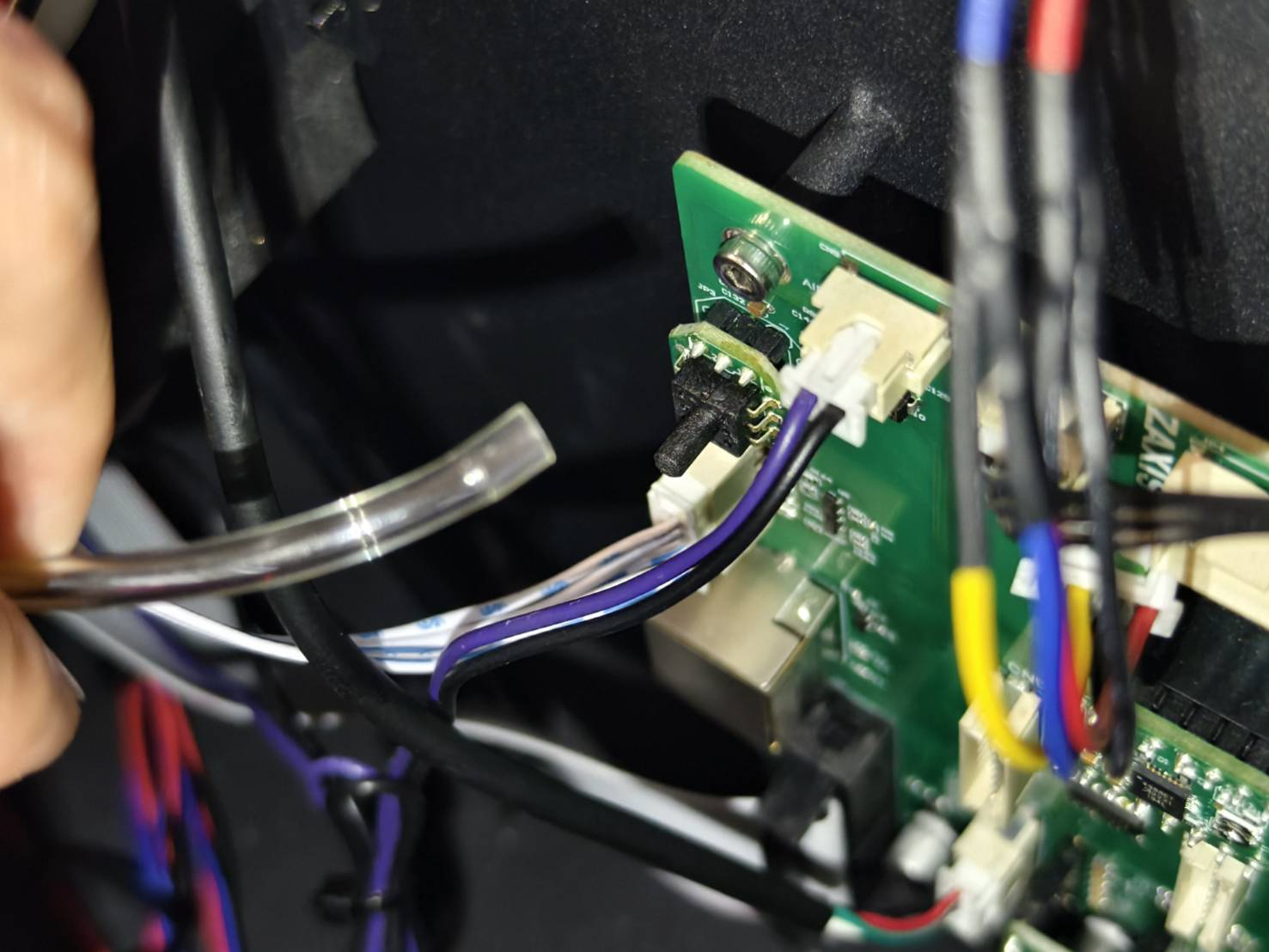

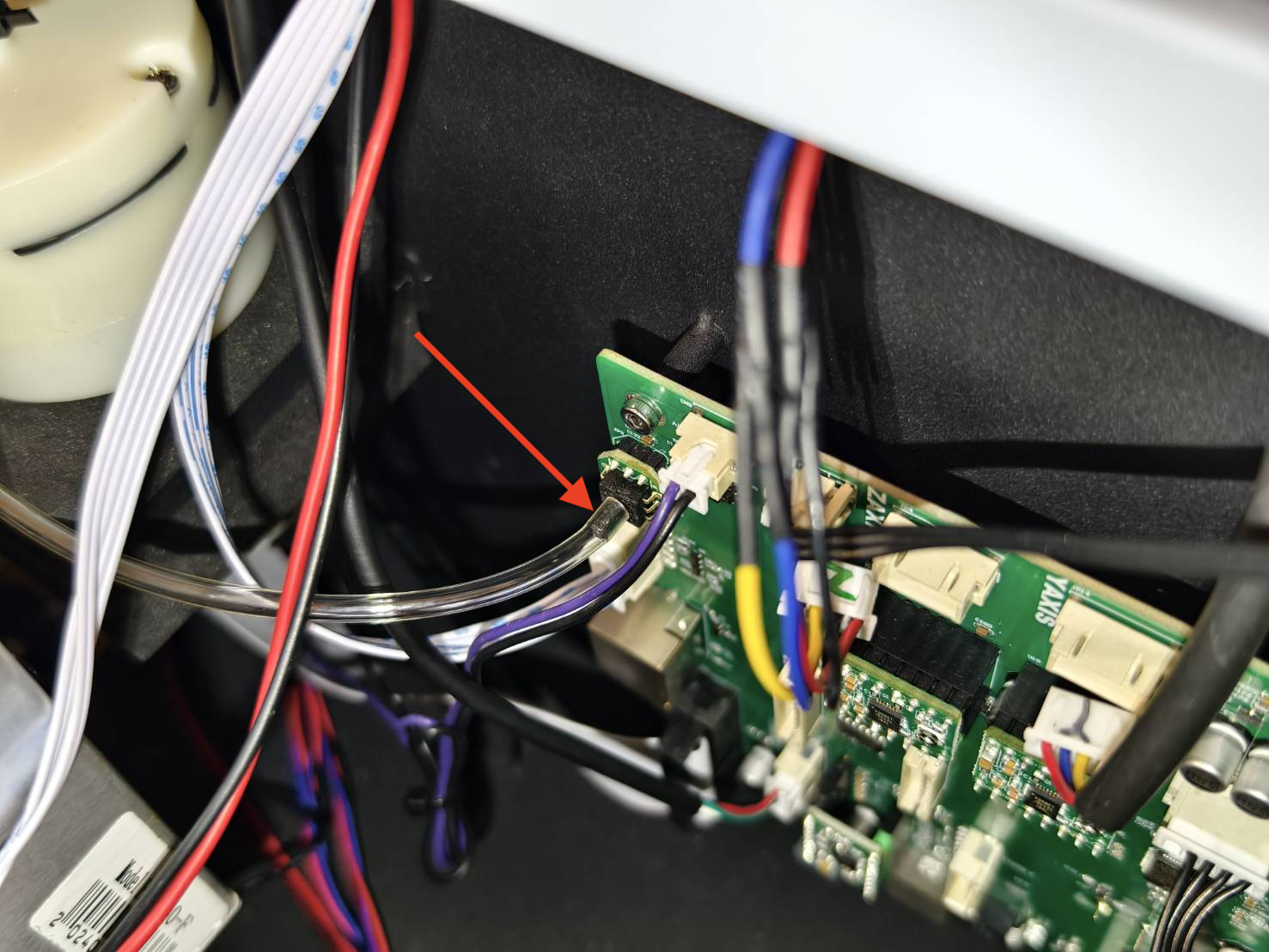

Scollegare il tubo dell'aria situato nell'angolo superiore sinistro della scheda madre.

Passo 6

Scollegare tutti gli altri cavi dalla scheda madre.

Passo 7

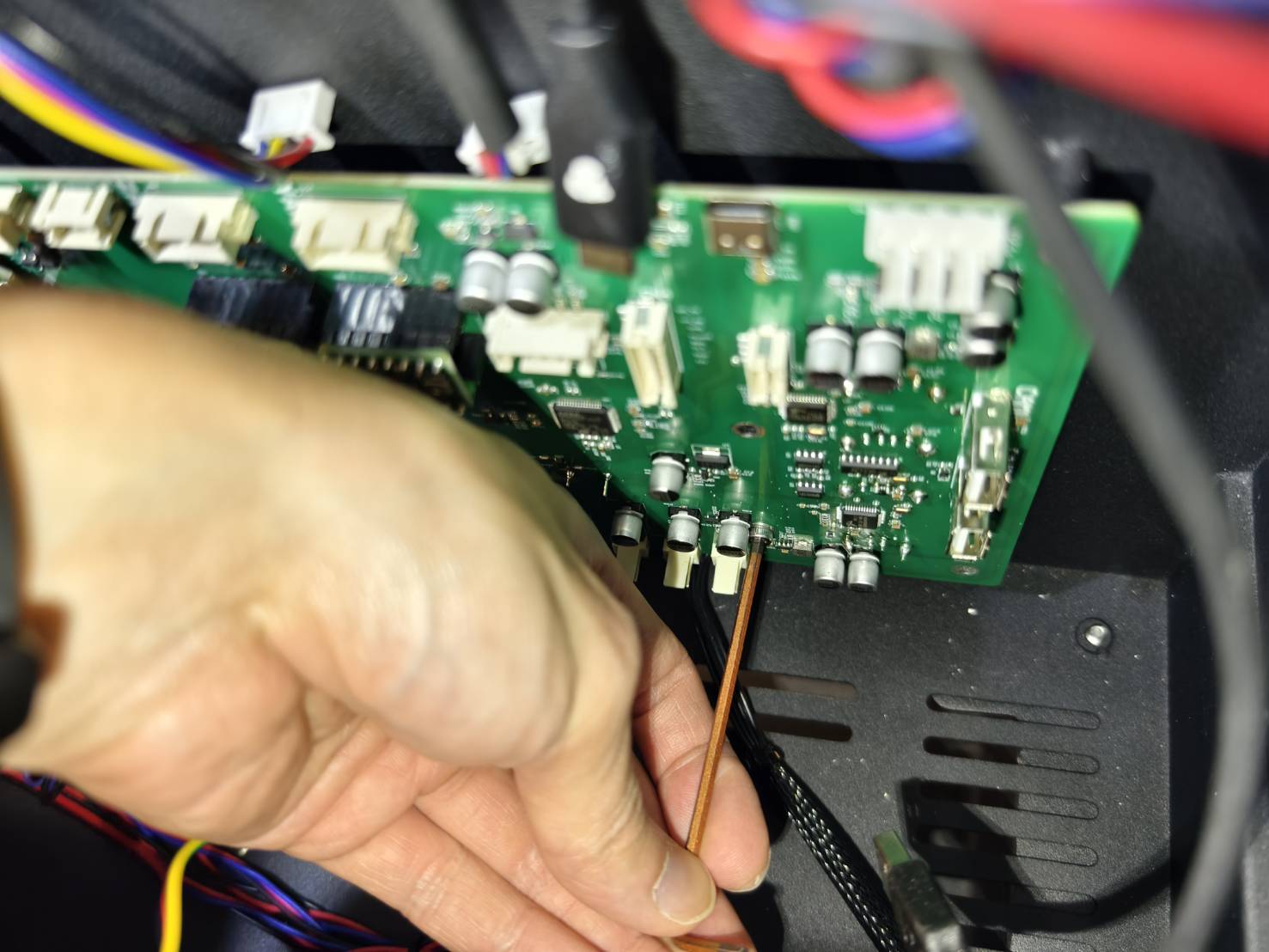

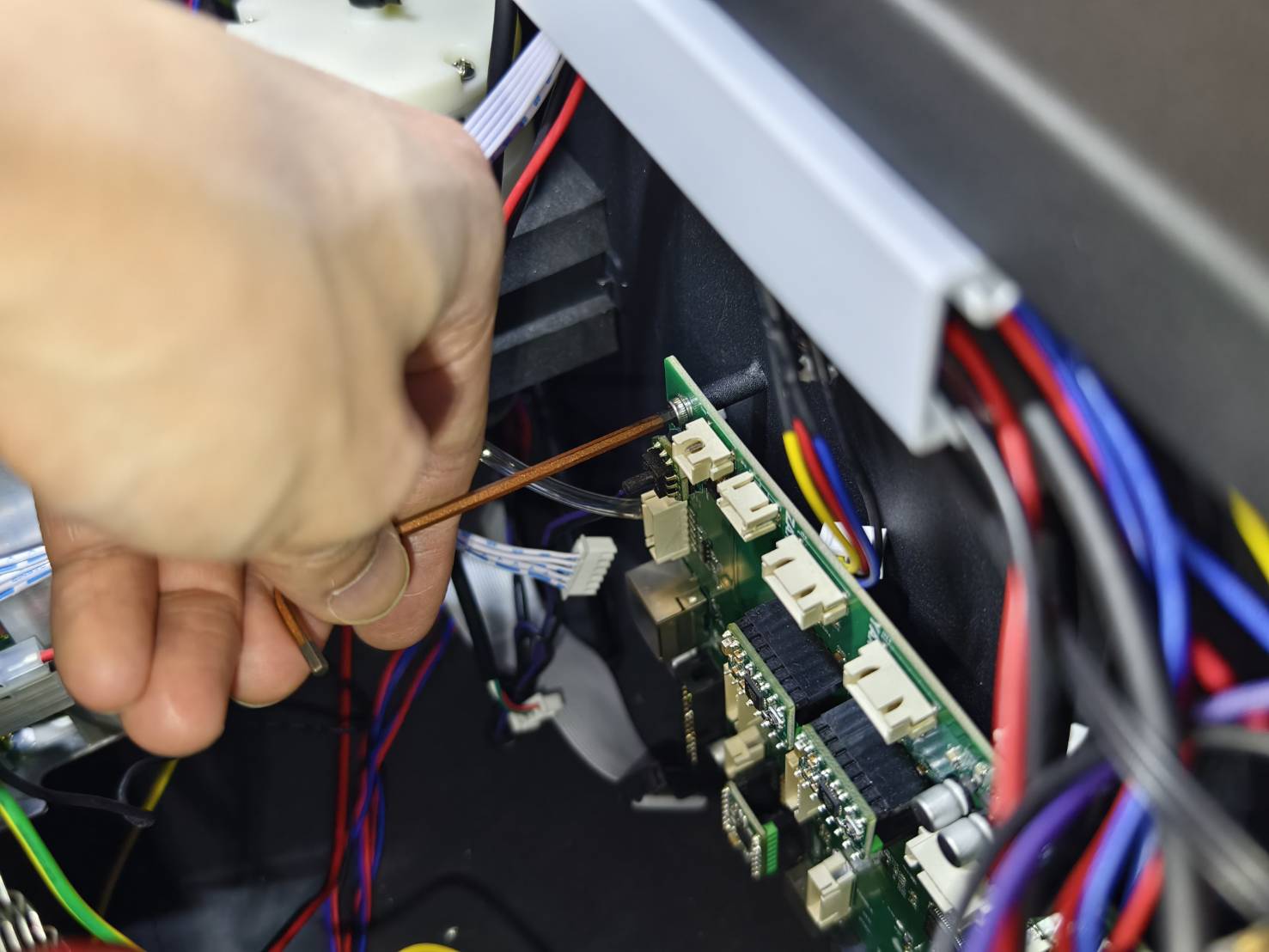

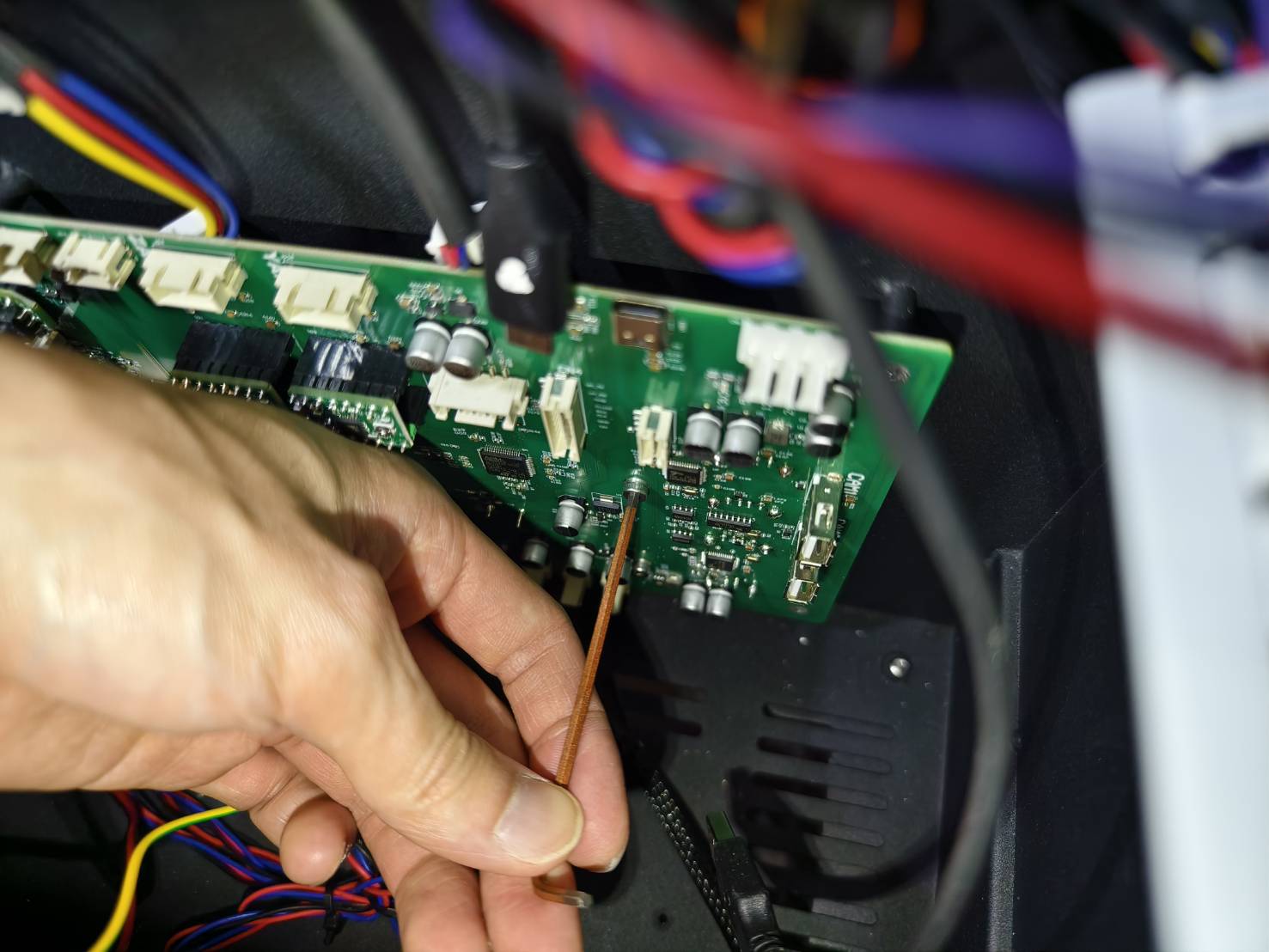

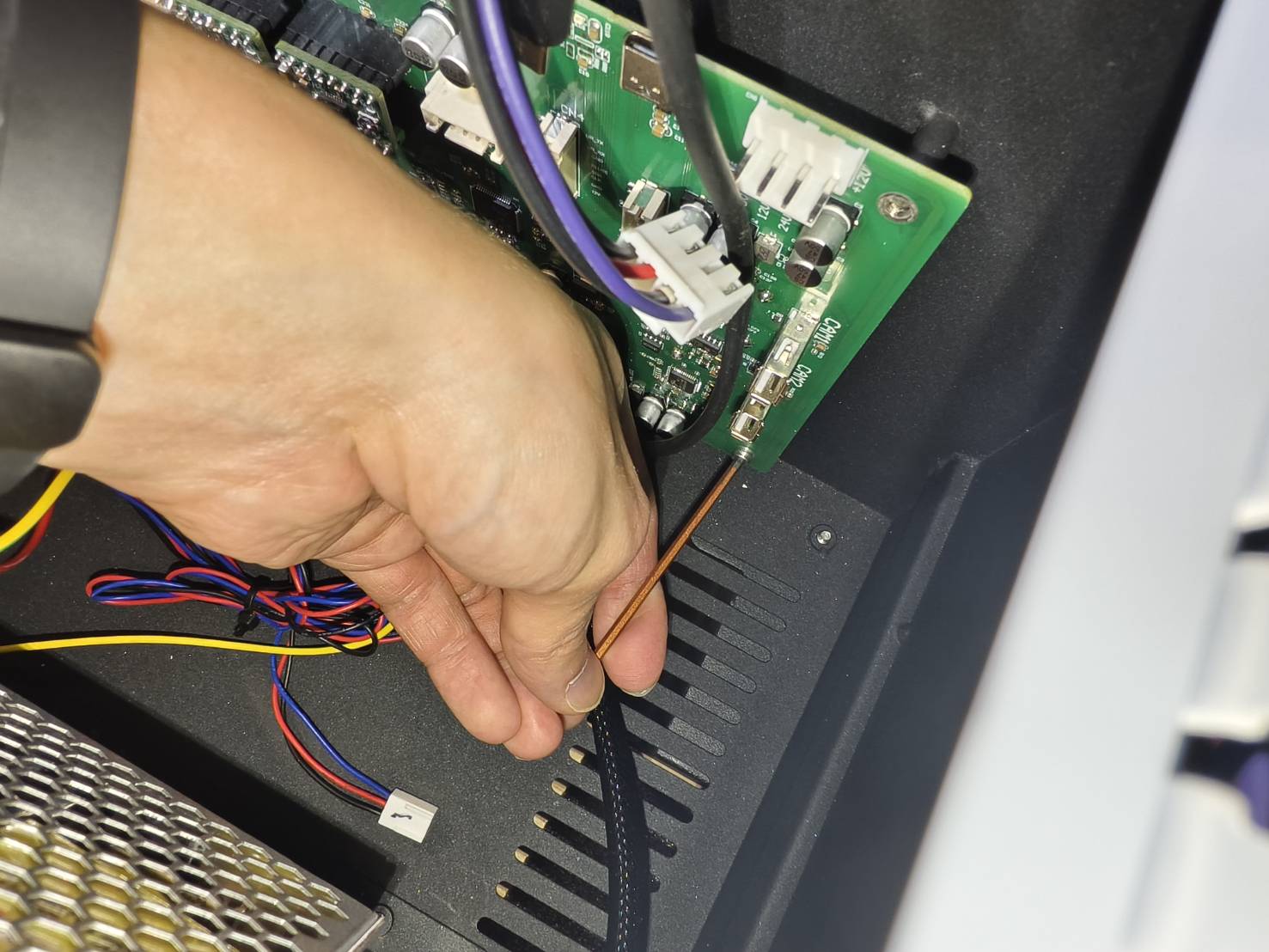

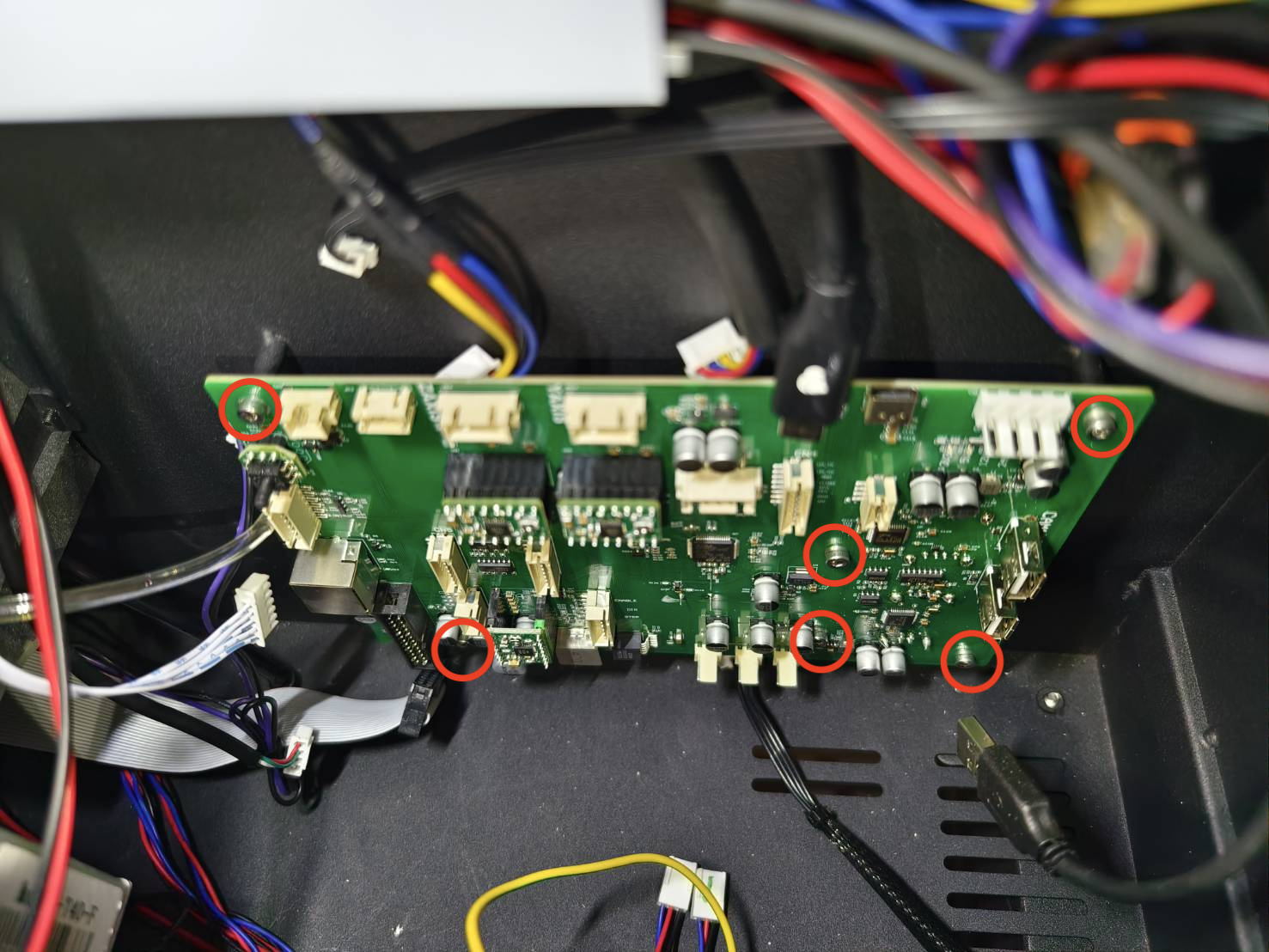

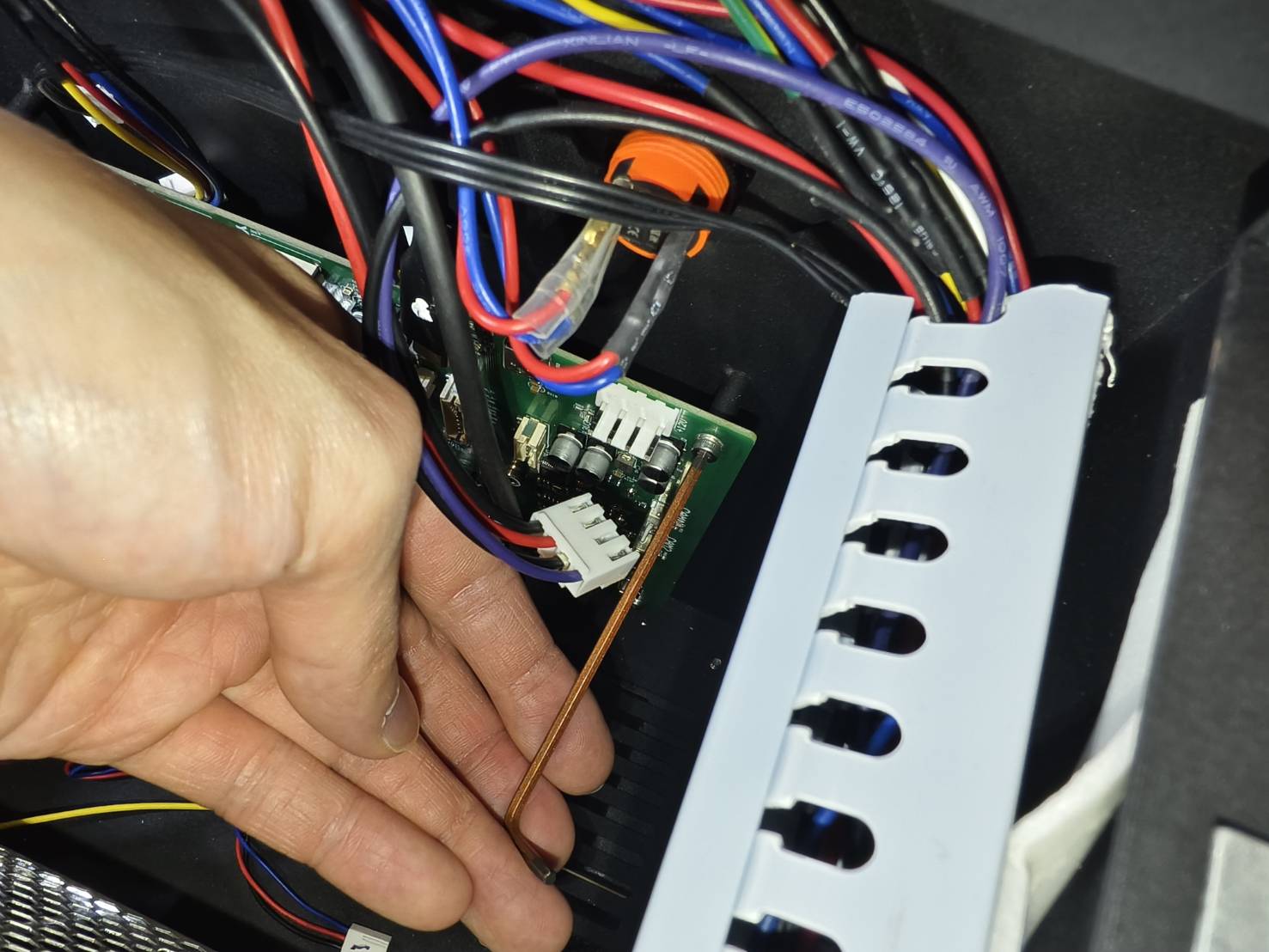

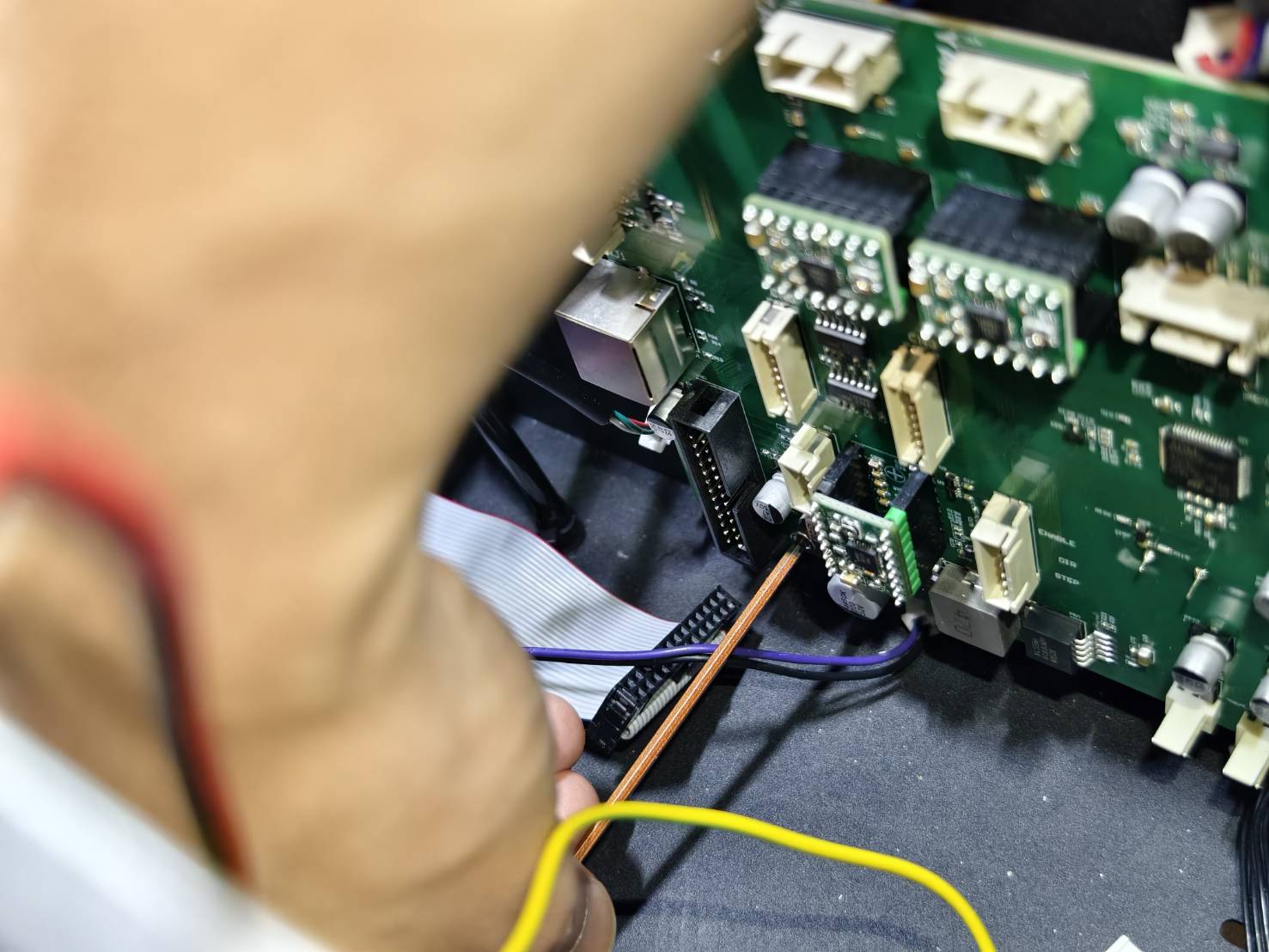

Svitare le viti che fissano la scheda madre. (6 viti esagonali da 2,5 mm)
A questo punto, la scheda madre può essere completamente rimossa dalla macchina.

• In alto a sinistra



• In basso a sinistra



• In alto a destra



• In basso a destra

• In alto al centro


• In basso al centro



• La scheda madre può quindi essere rimossa dalla macchina.


Passo 8

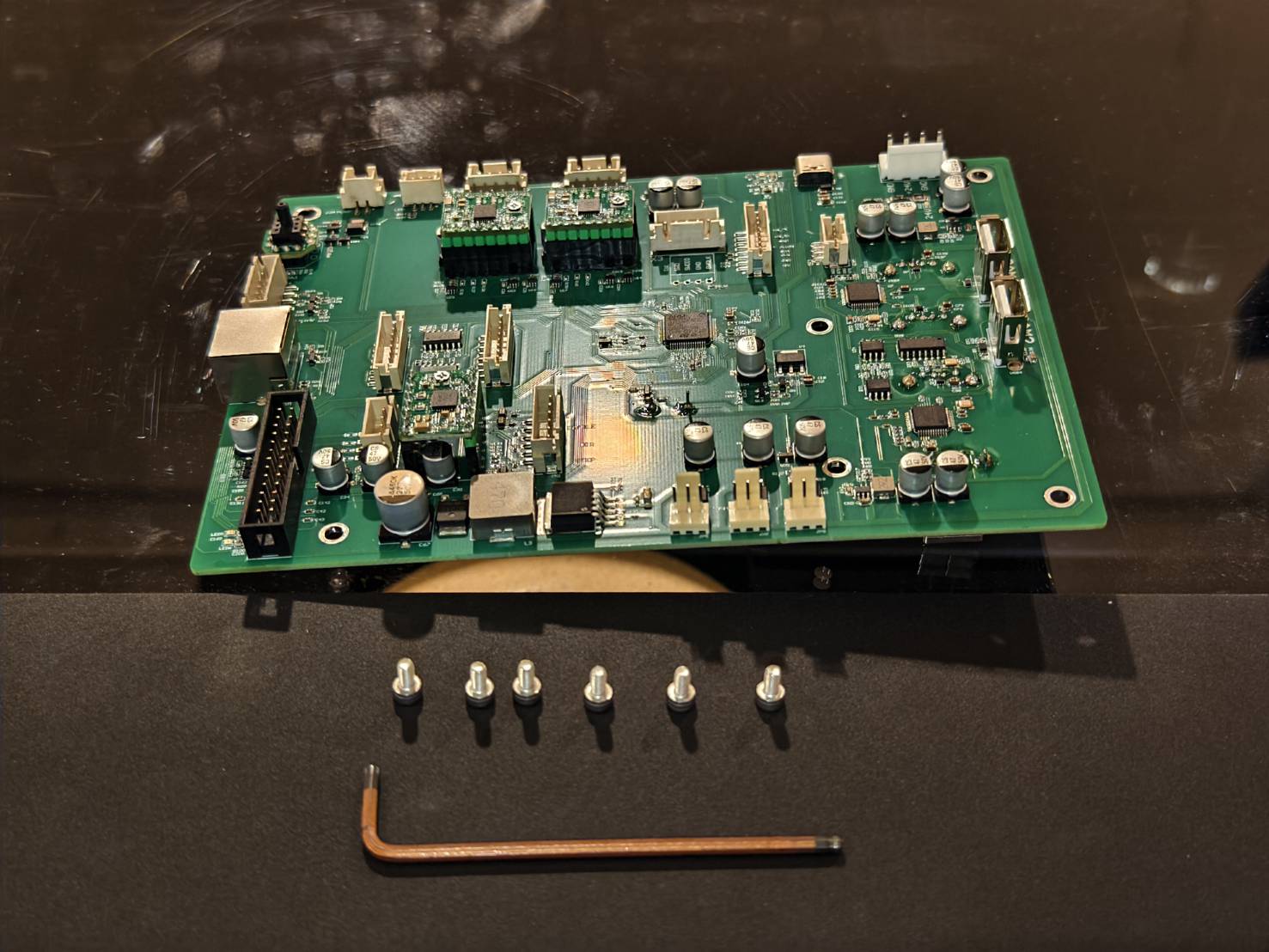

Installare la nuova scheda madre avvitando le viti esagonali da 2,5 mm.
Durante l'installazione, assicurarsi che le prese dei motori degli assi Z e Y siano posizionate in alto.

Passo 9

Ricollegare i cavi del motore dell'asse Z e dell'asse Y.

• Sulla scheda madre è presente un'indicazione per il motore dell'asse Z, che può essere utilizzata per determinare dove collegare il cavo dell'asse Z sulla nuova scheda madre.



• Sulla scheda madre è presente un'indicazione per il motore dell'asse Y, che può essere utilizzata per determinare dove collegare il cavo dell'asse Y sulla nuova scheda madre.

Passo 10

Ricollegare tutti gli altri cavi.
(Se non si ricorda dove collegare un cavo, consultare lo schema per la configurazione più recente. Non utilizzare le immagini sottostanti, poiché la versione della scheda madre potrebbe essere diversa.)

Passo 11

Assicurarsi che il tubo dell'aria sia inserito saldamente e in modo sicuro.

Passo 12

Chiudere il coperchio laterale e serrare la vite.
