Beambox II - Sostituzione della pompa dell'aria

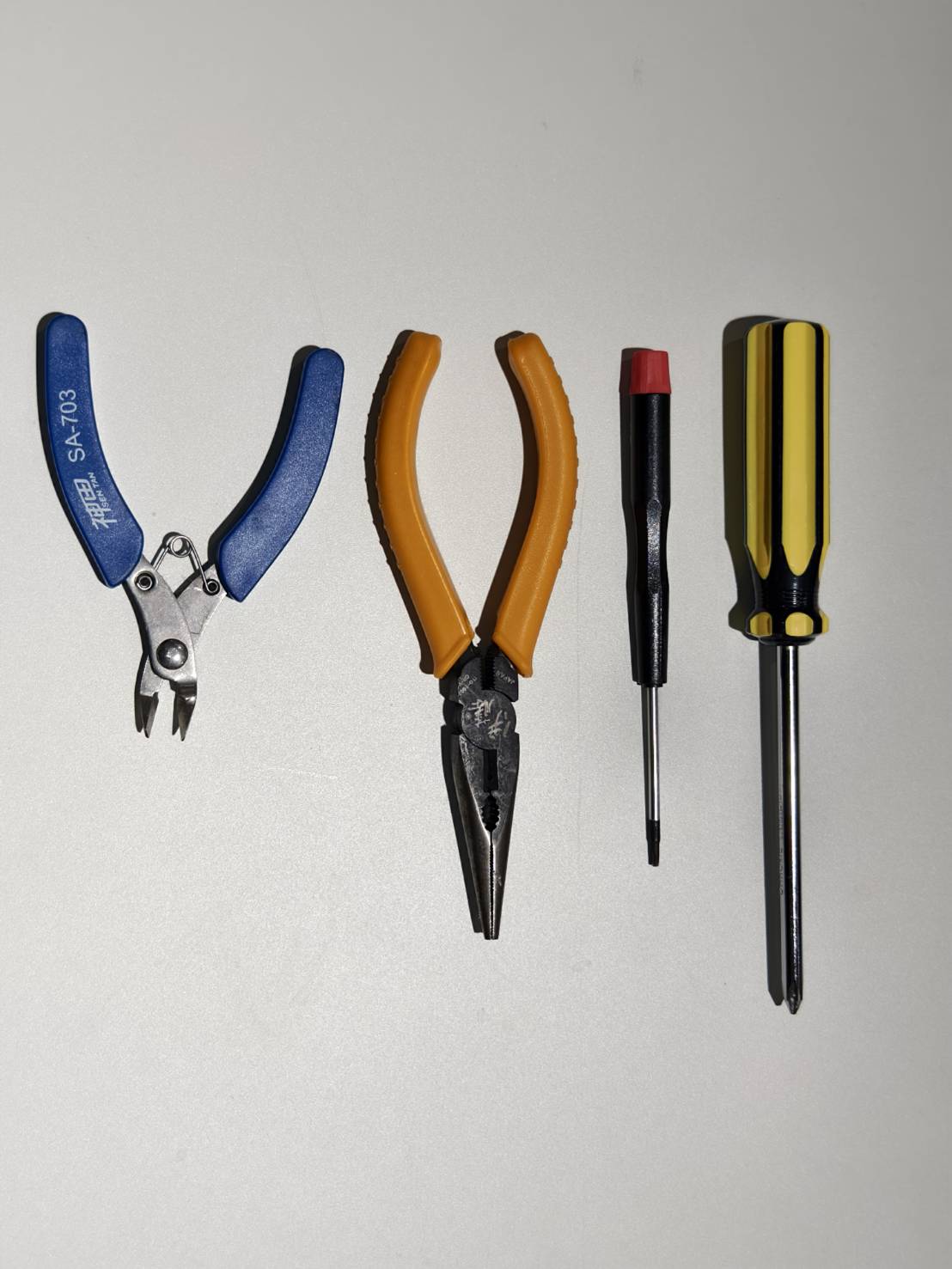

Strumenti

Fase 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Fase 2

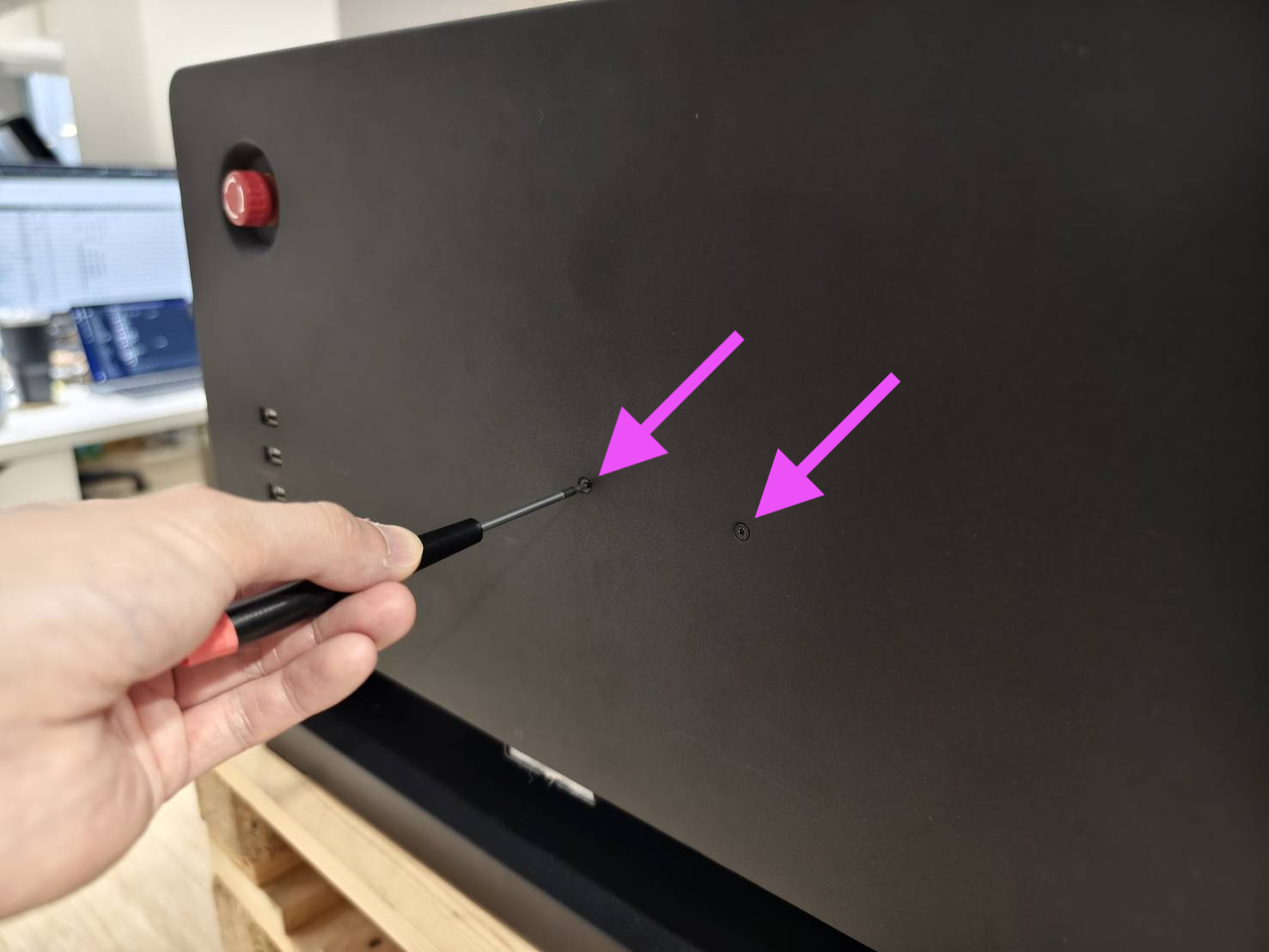

Aprire il pannello laterale per accedere all'interno della macchina.

• Utilizzare un cacciavite a croce per rimuovere il pannello.



Fase 3

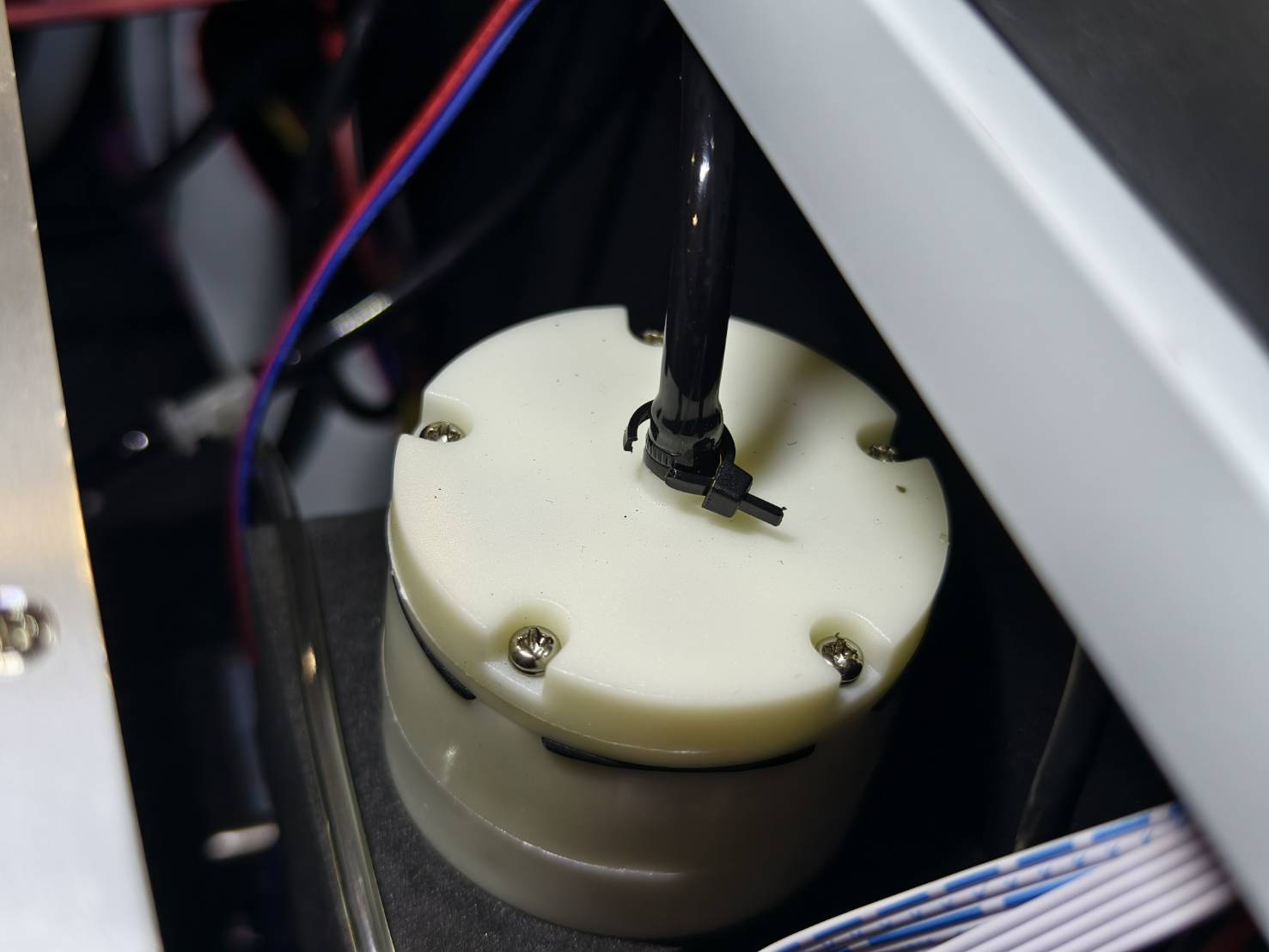

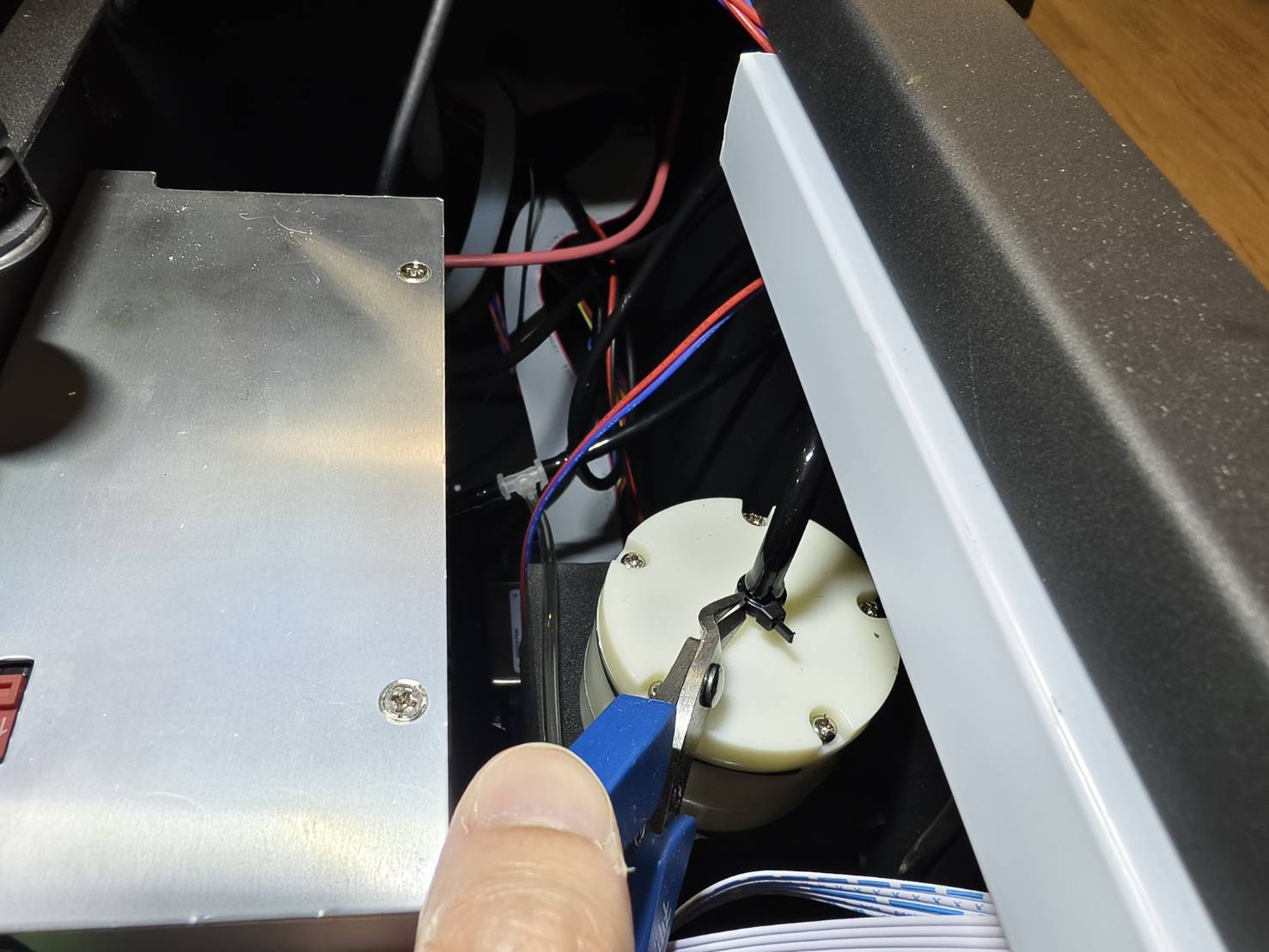

Se presente, tagliare la fascetta che fissa la pompa dell'aria.

Fase 4

Utilizzare una pinza per scollegare il tubo dell'aria dalla pompa.

Fase 5

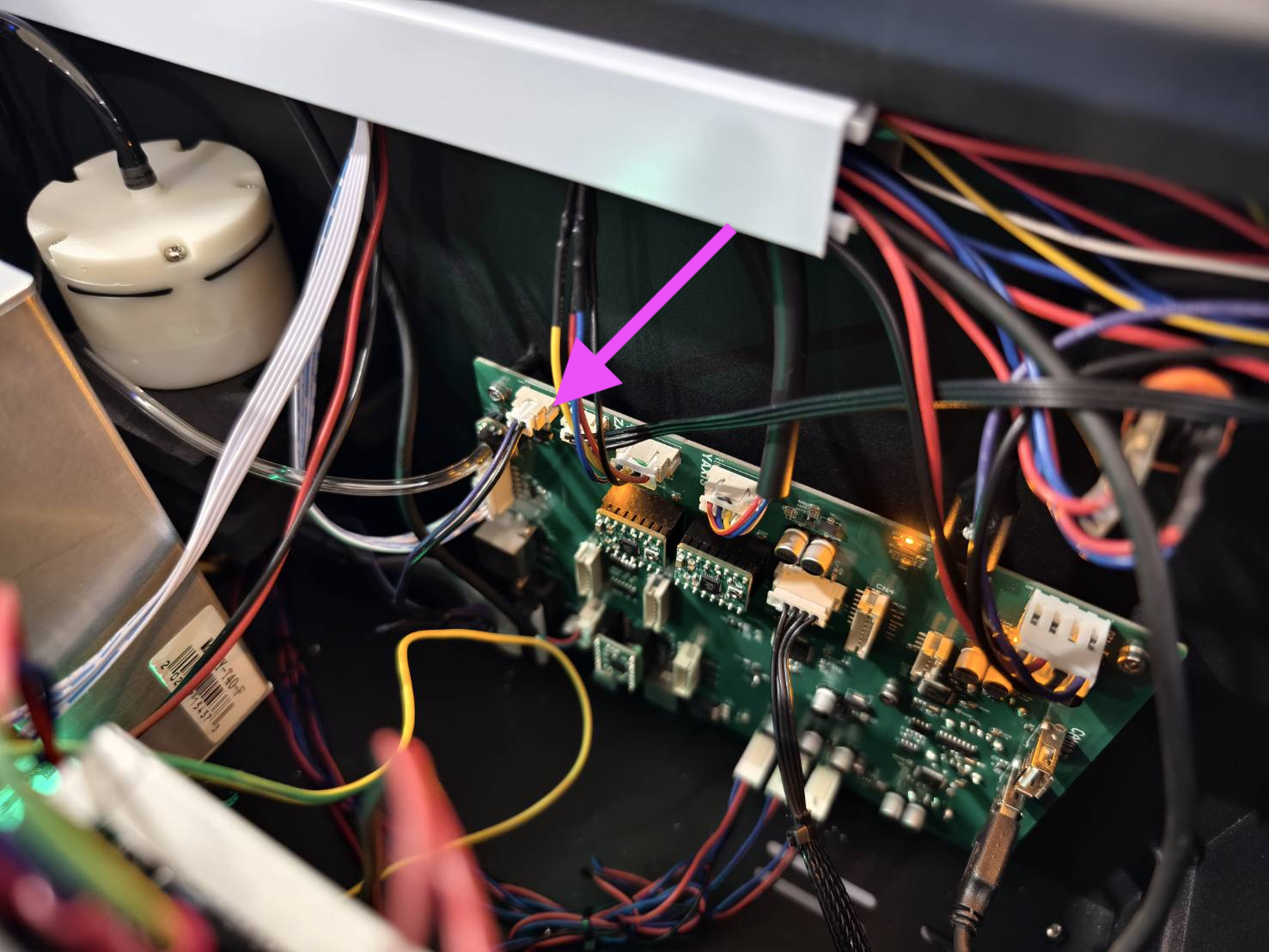

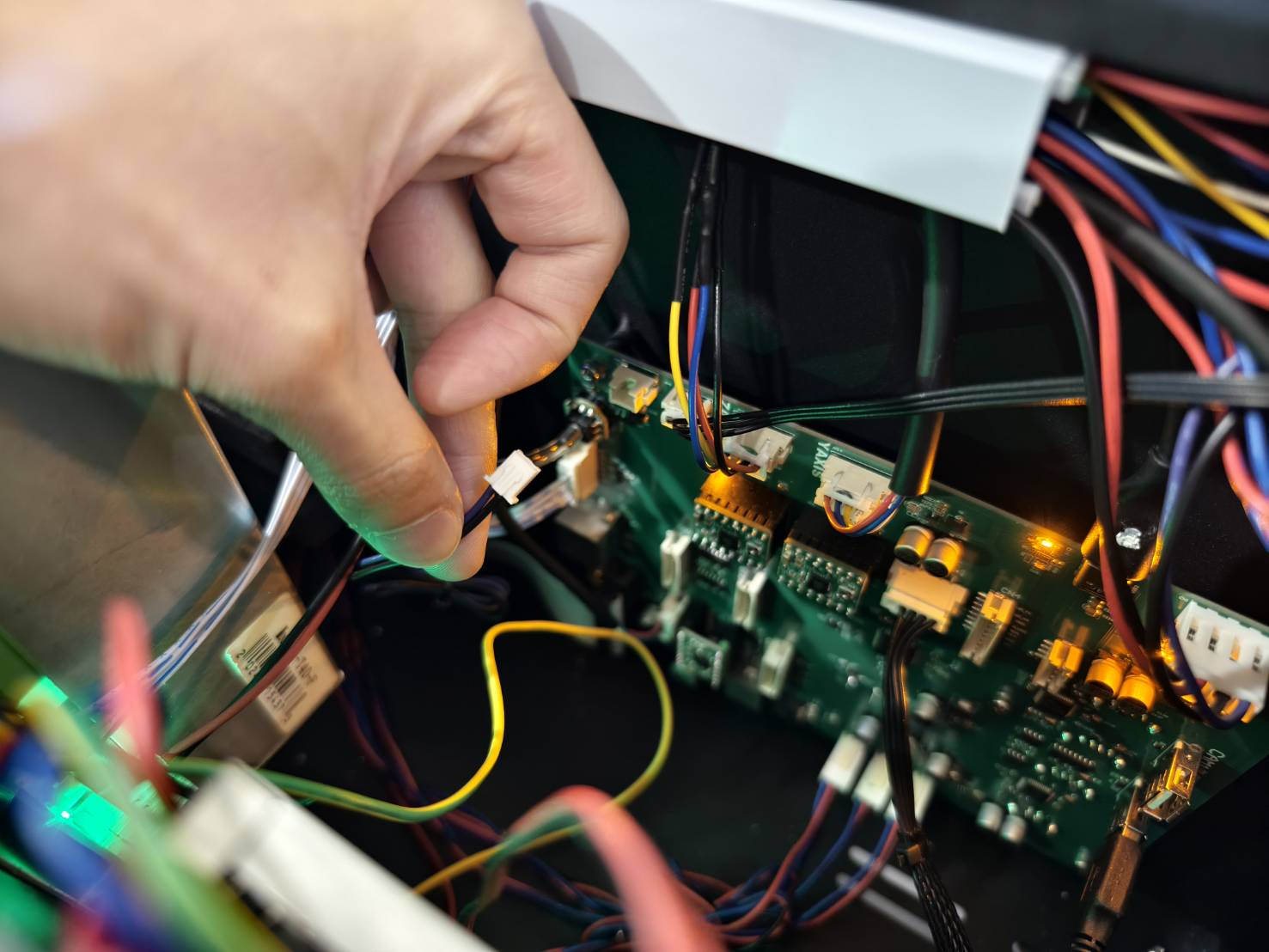

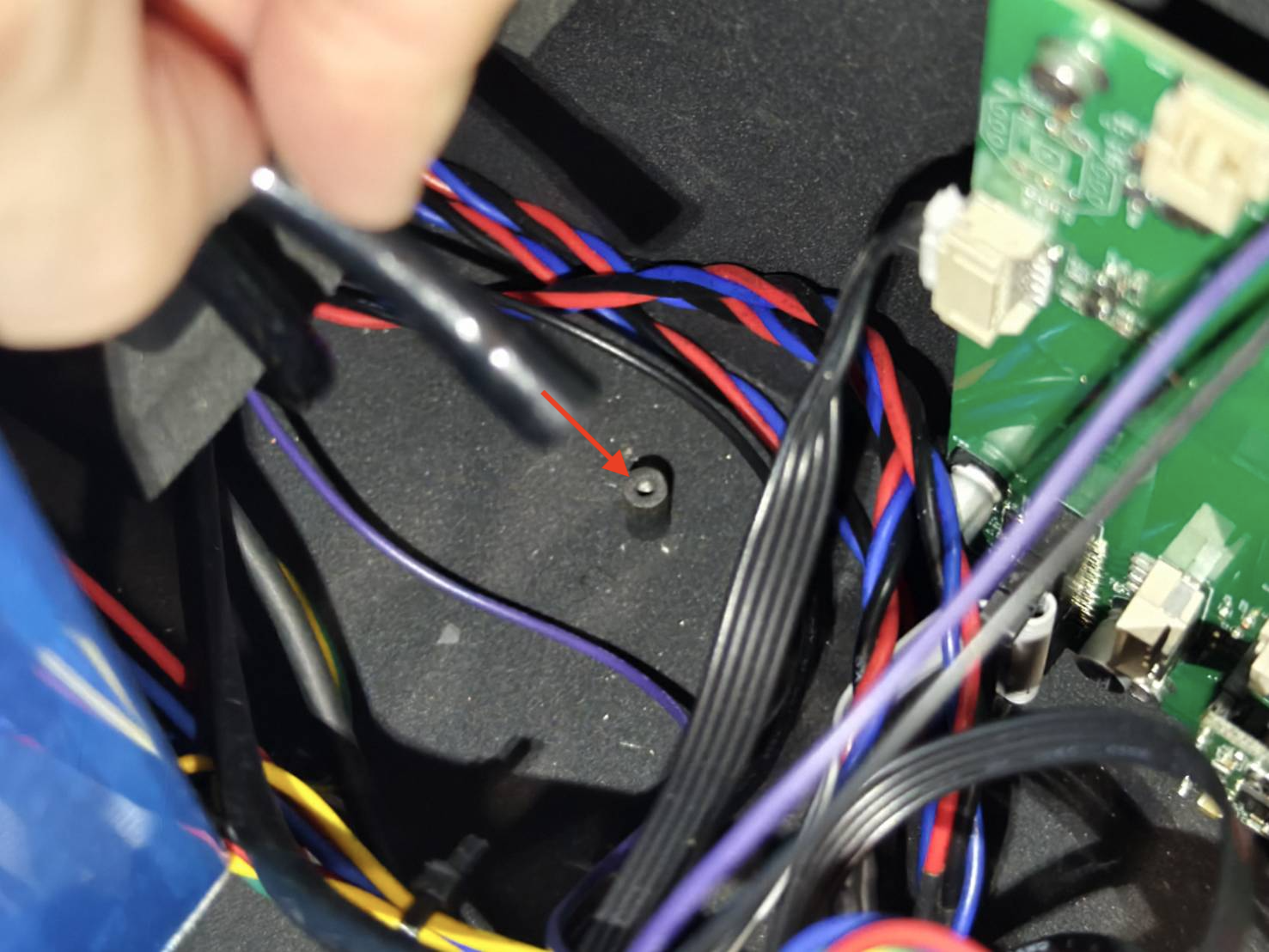

Scollegare il cavo della pompa dell'aria dalla scheda madre.
(Se la scheda madre è diversa dalle foto qui sotto, consultare lo schema per individuare la posizione corretta del cavo.)

Passo 6

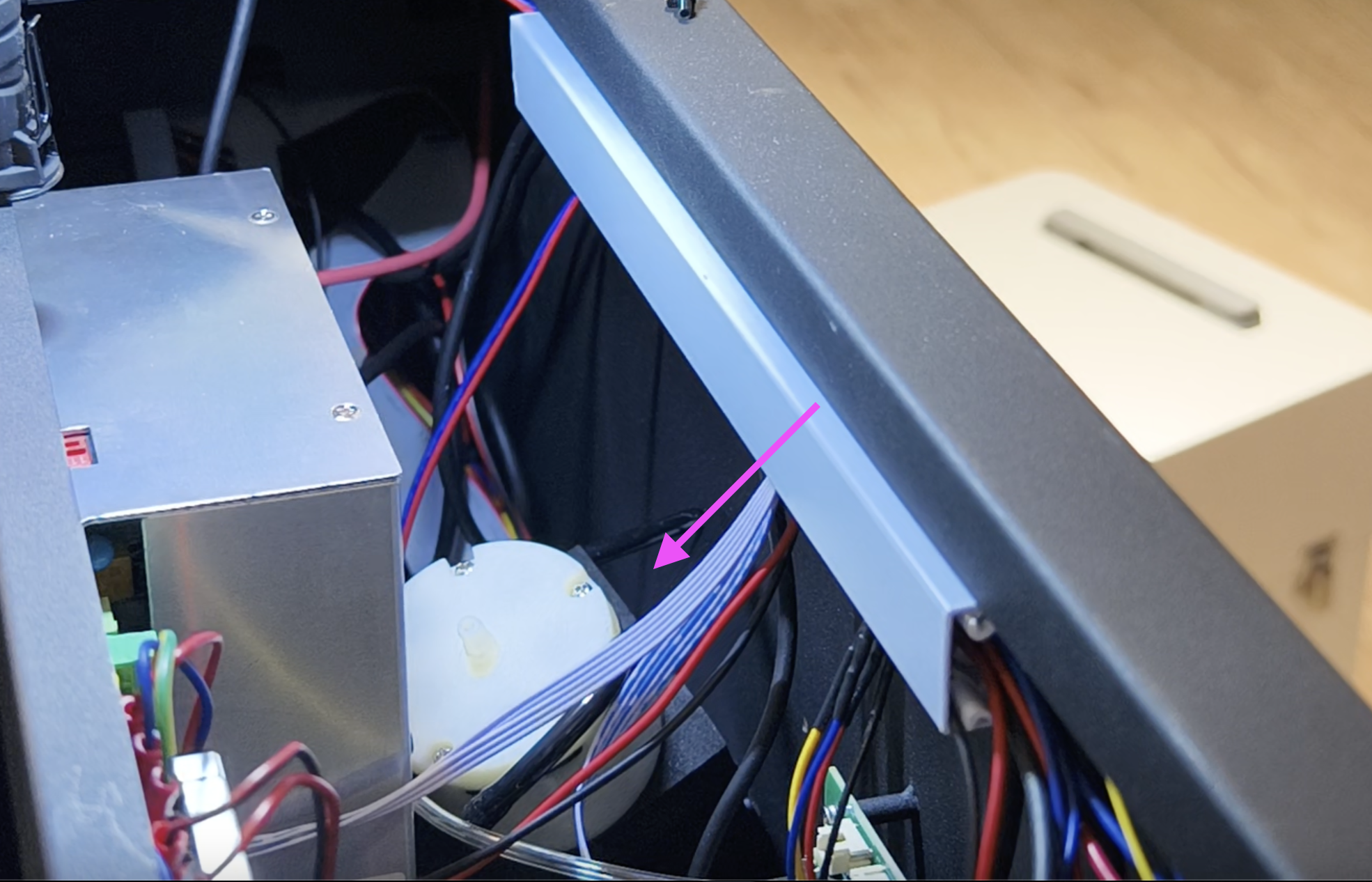

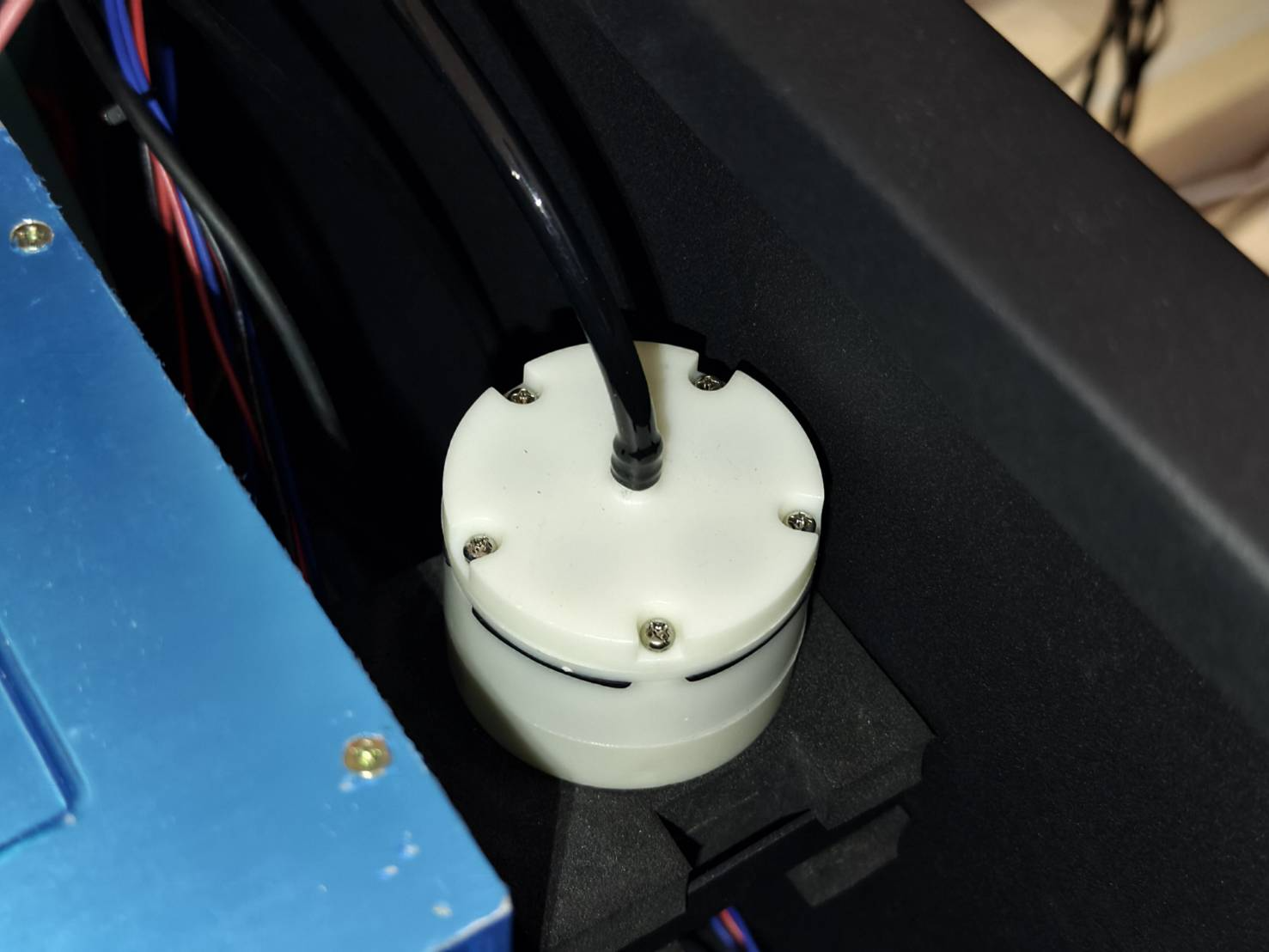

• Svitare queste viti esagonali. Tenere ferma la pompa dell'aria durante l'operazione.

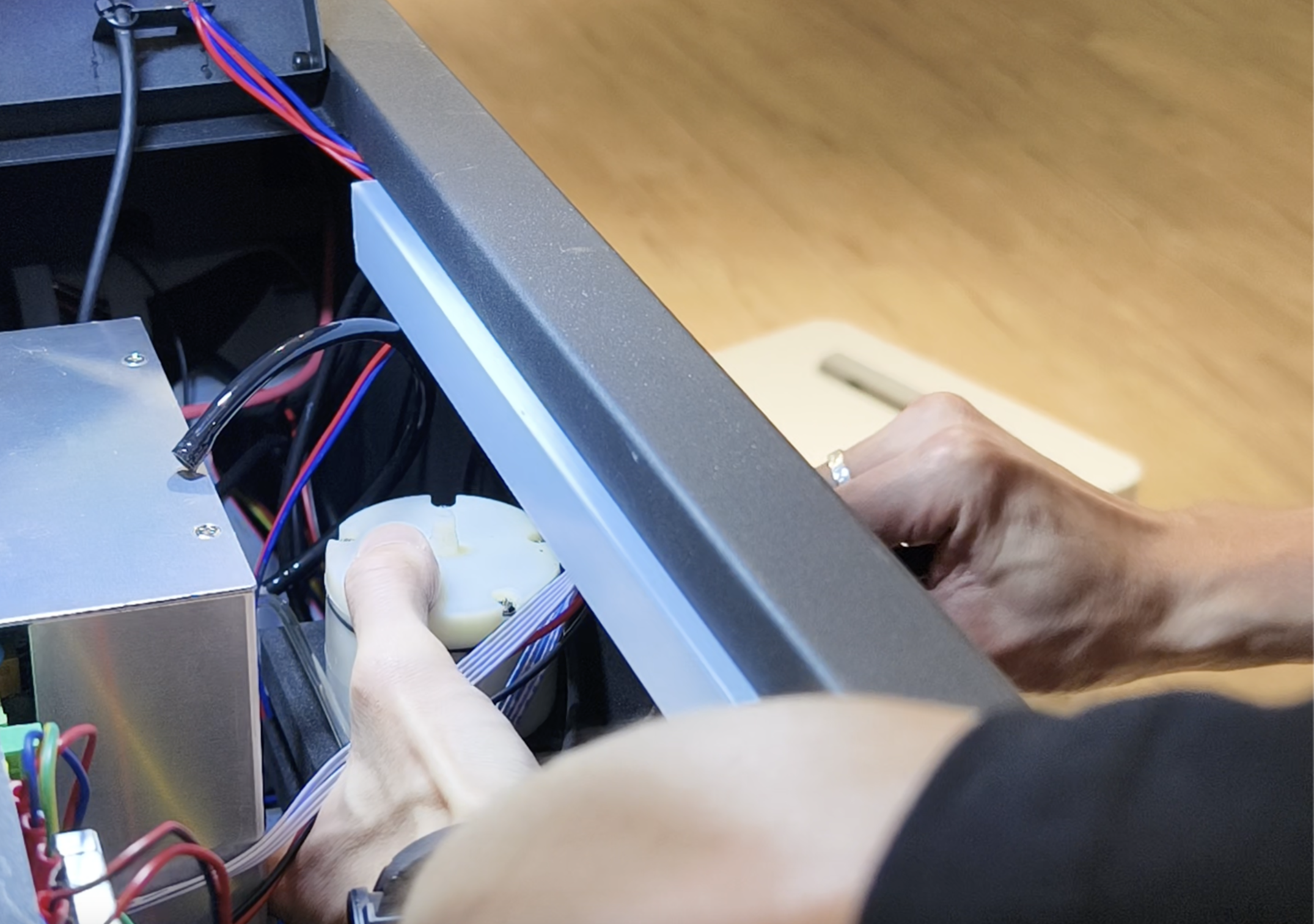

• La pompa dell'aria con la staffa può essere smontata dalla lamiera, ma non può essere rimossa completamente poiché c'è un altro tubo dell'aria da scollegare nella parte inferiore.
  Per il momento, mettere da parte la pompa dell'aria.


Passo 7

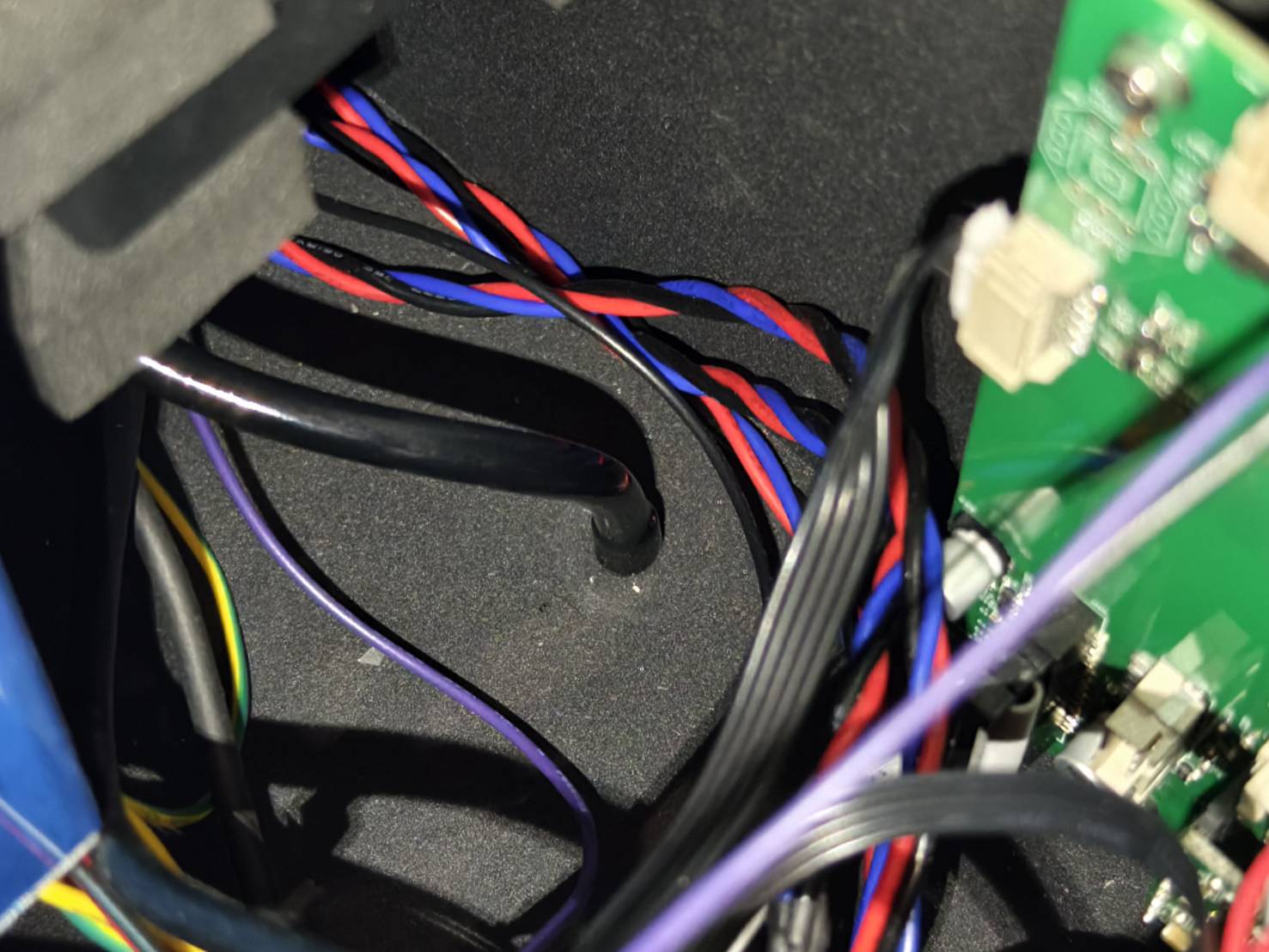

• Nella parte inferiore è presente un collegamento per il tubo dell'aria.
  Utilizzare una pinza per scollegarlo.

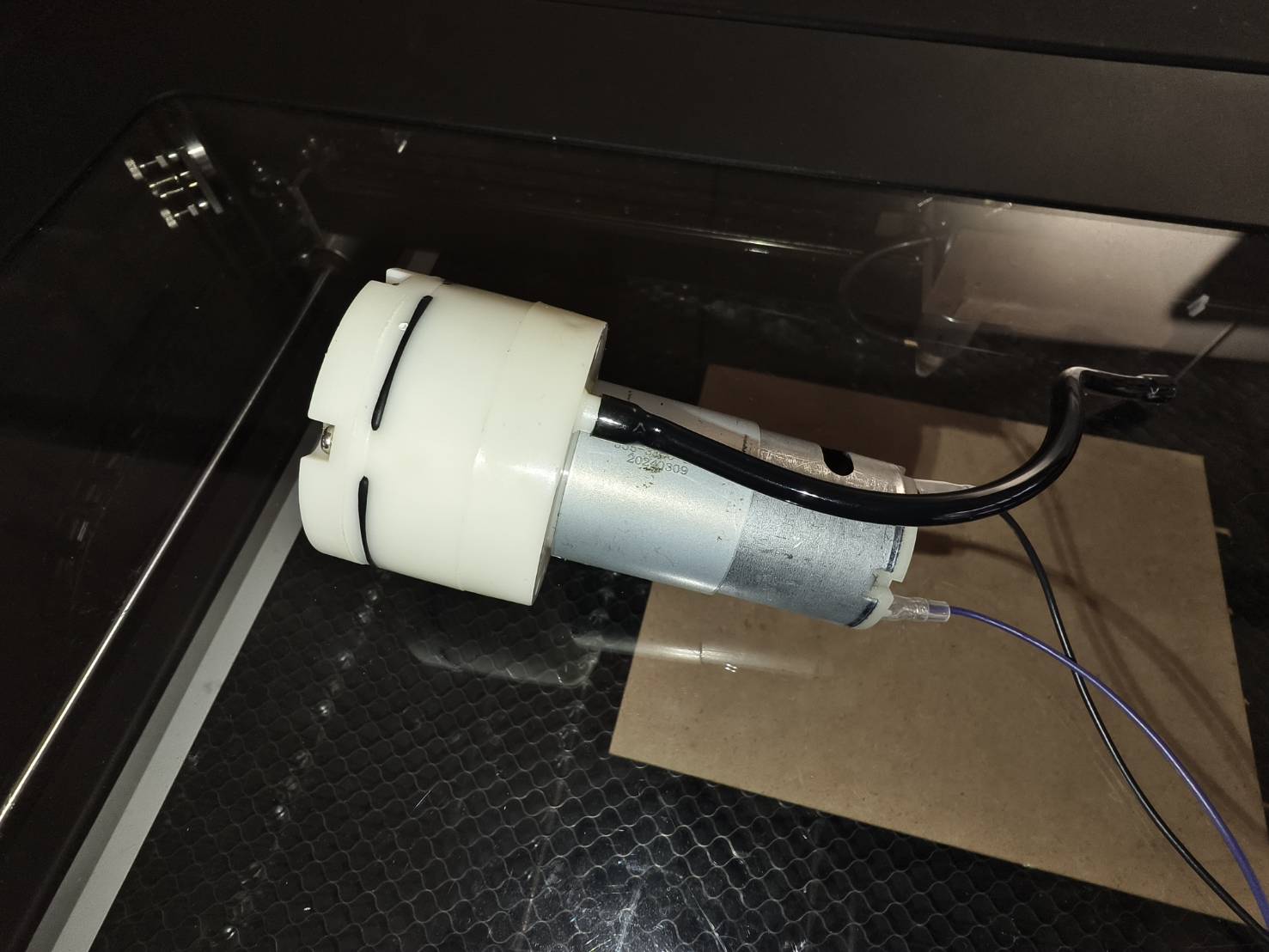

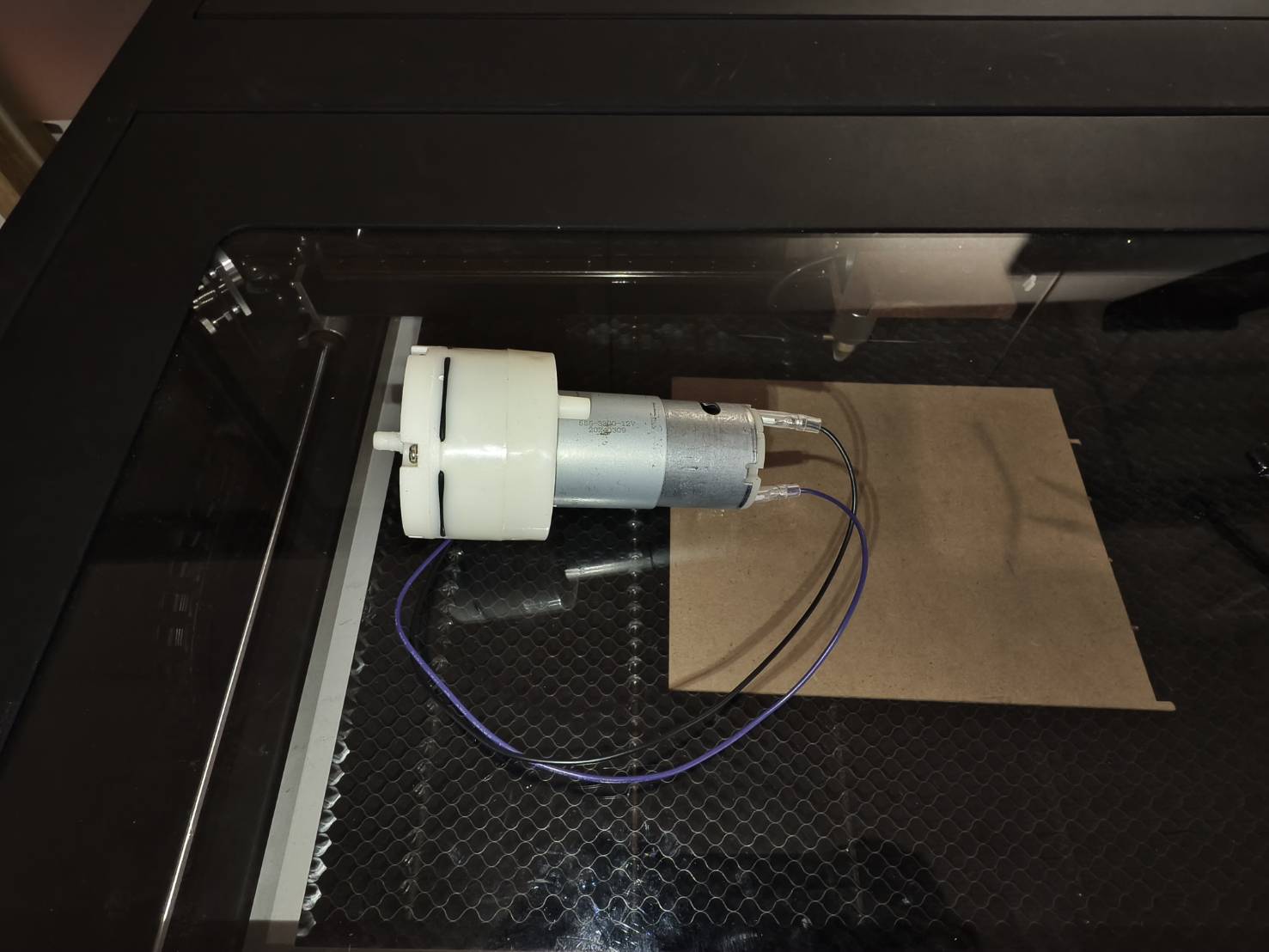

• A questo punto, la pompa dell'aria può essere rimossa completamente dalla macchina.

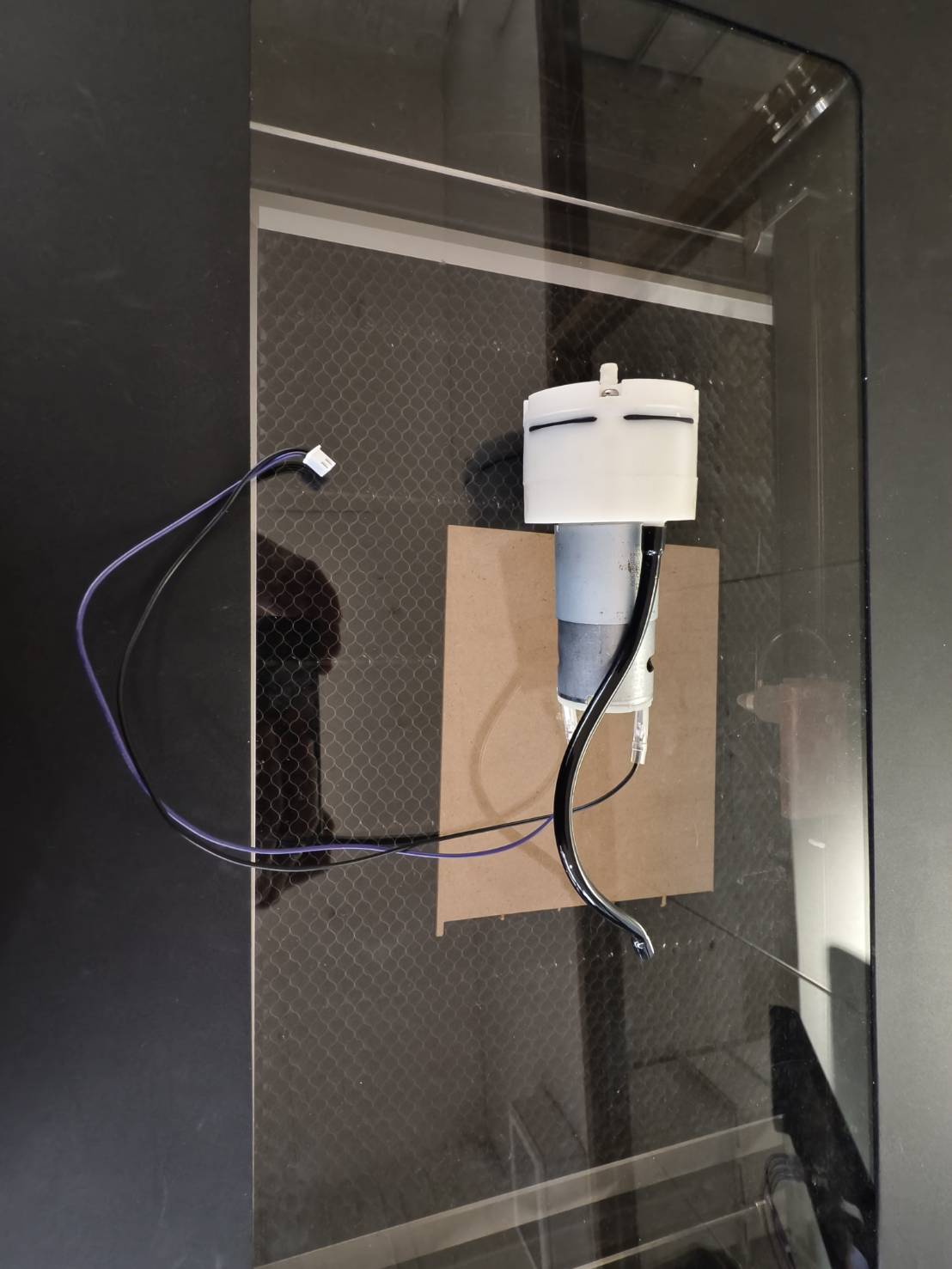

Passo 8

Rimuovere il tubo dell'aria dalla pompa.

Passo 9

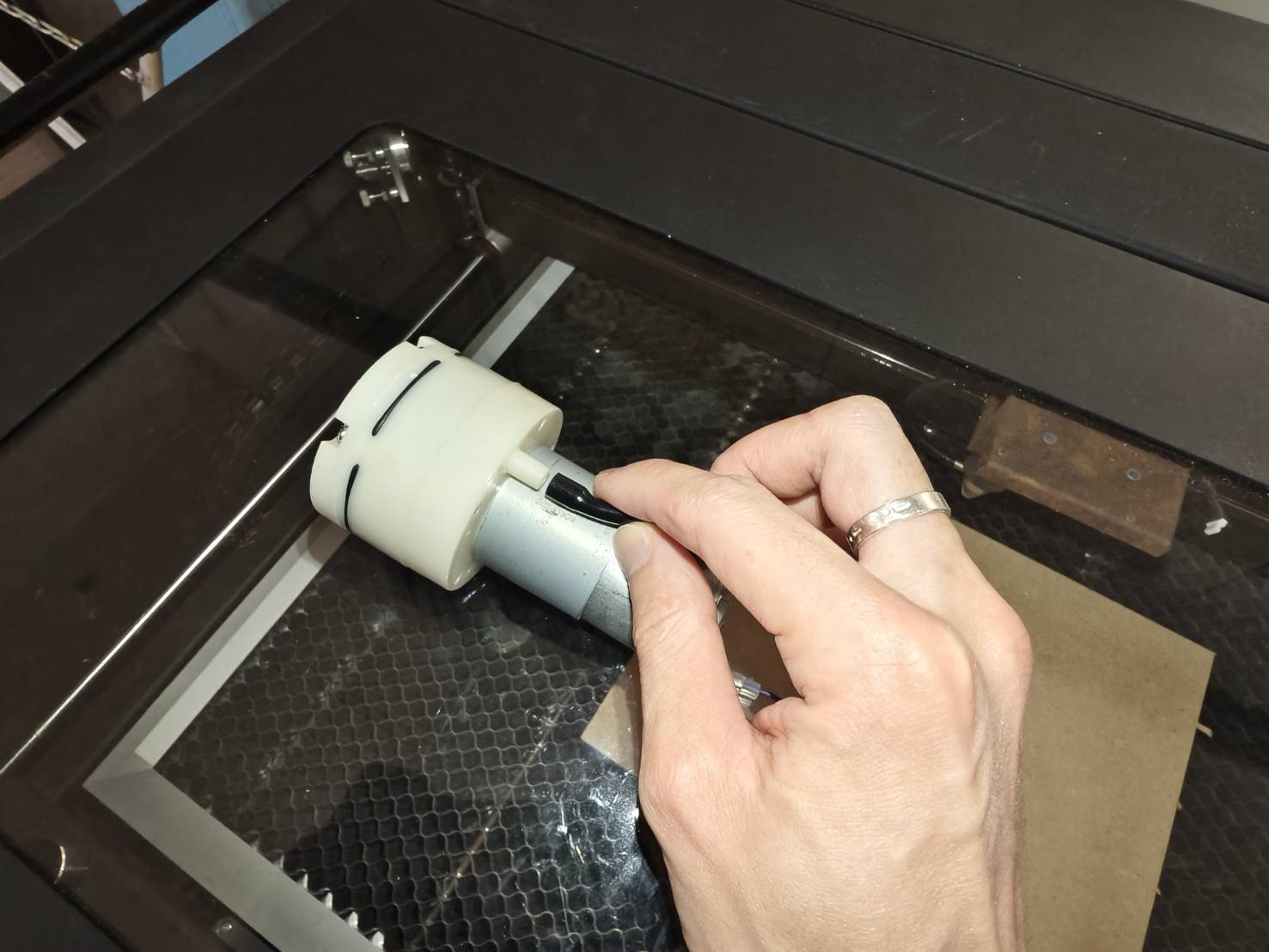

Collegare il tubo dell'aria alla nuova pompa.

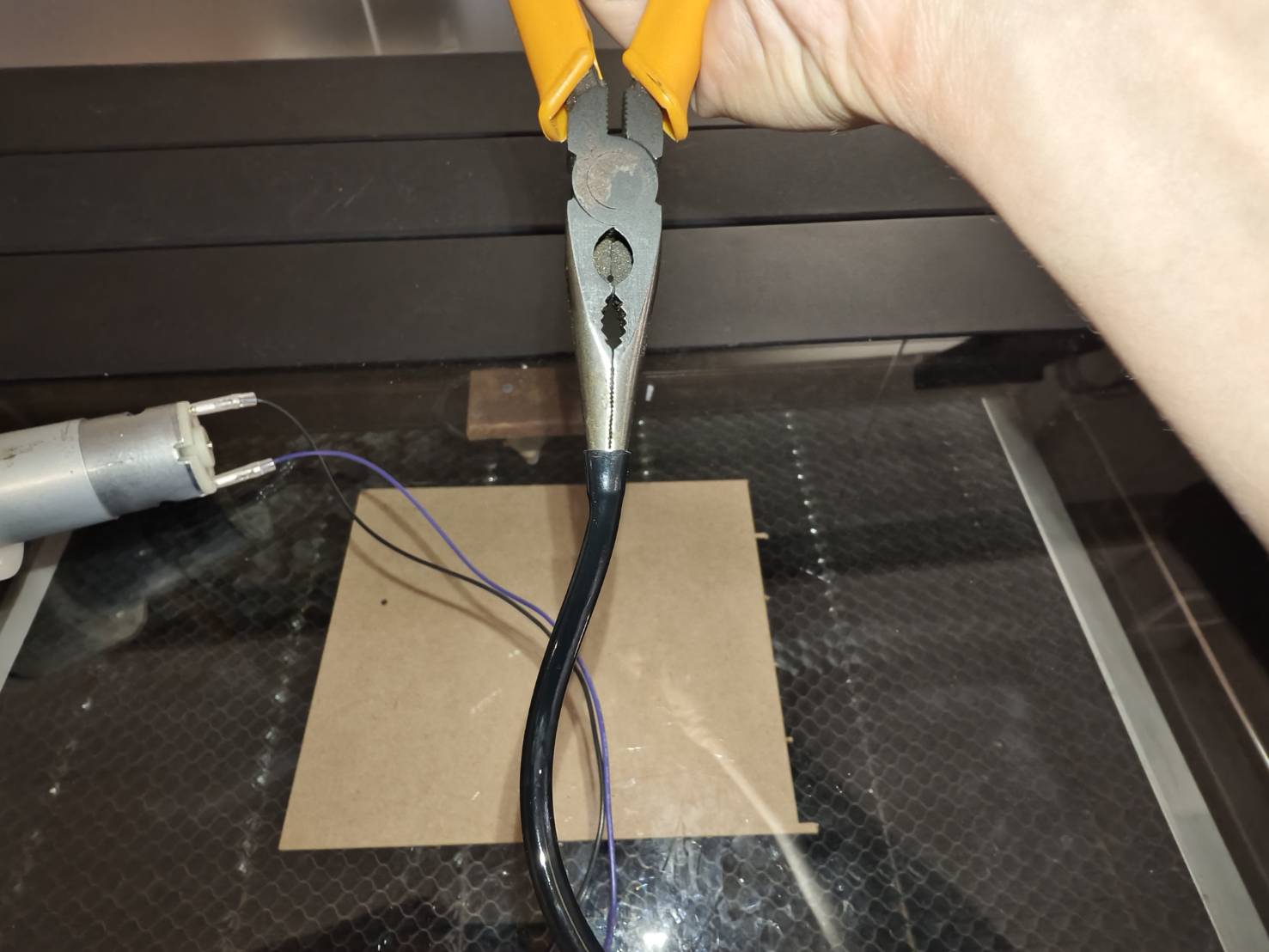

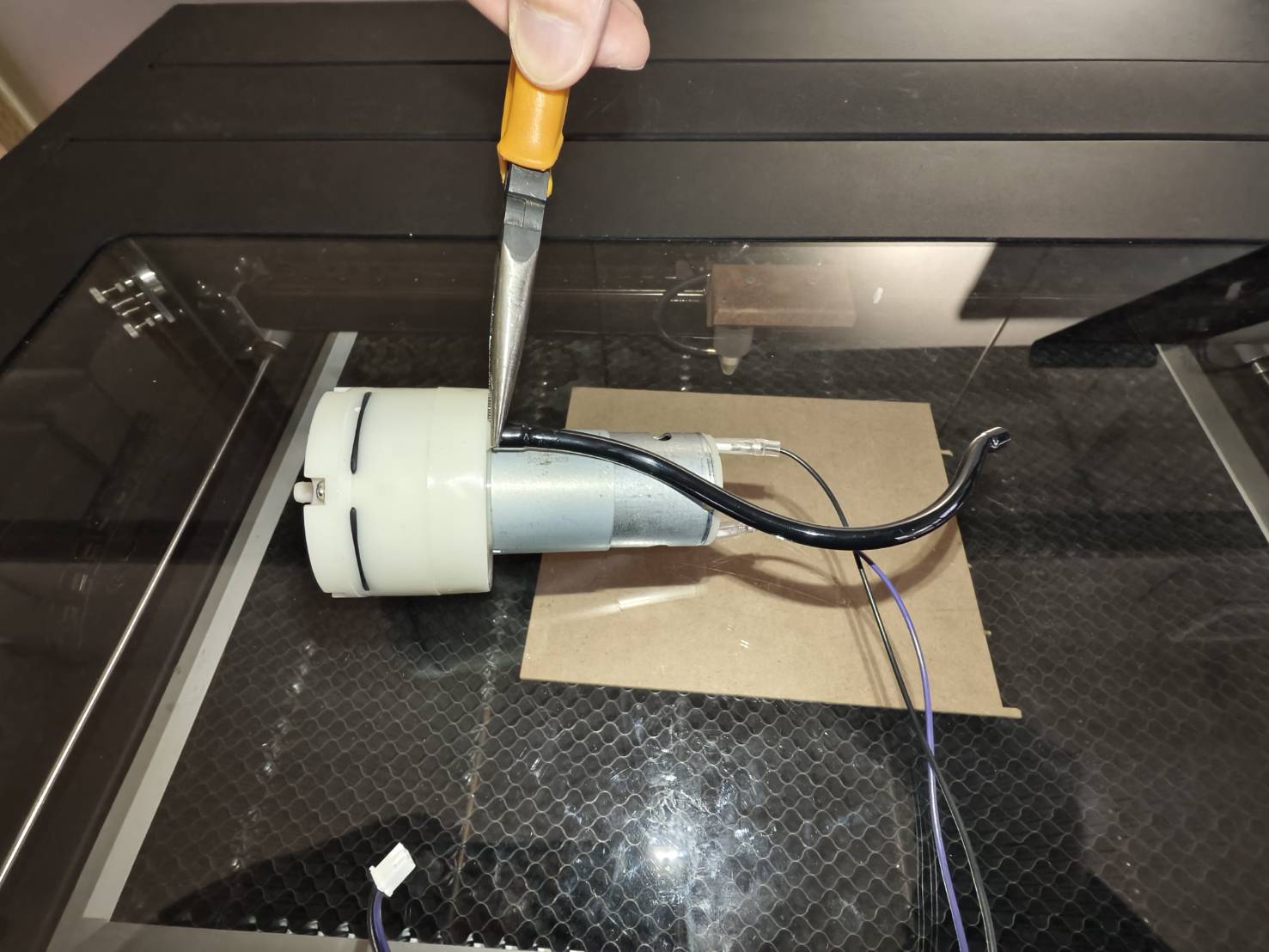

Se si incontrano difficoltà, è possibile utilizzare la pinza per allargare leggermente il tubo dell'aria.

Passo 10

Posizionare la nuova pompa dell'aria nella macchina e collegare il tubo dell'aria nella parte inferiore.

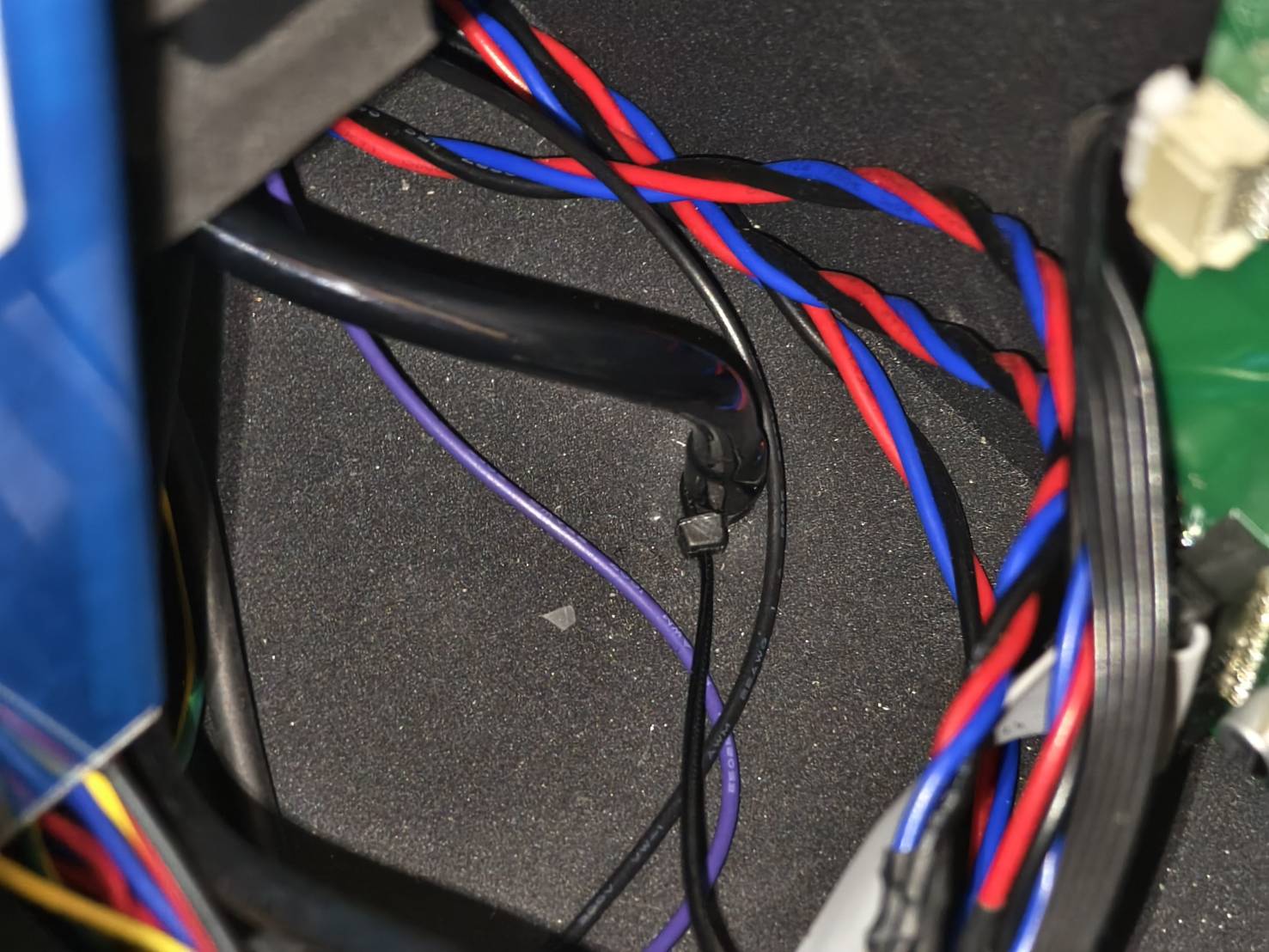

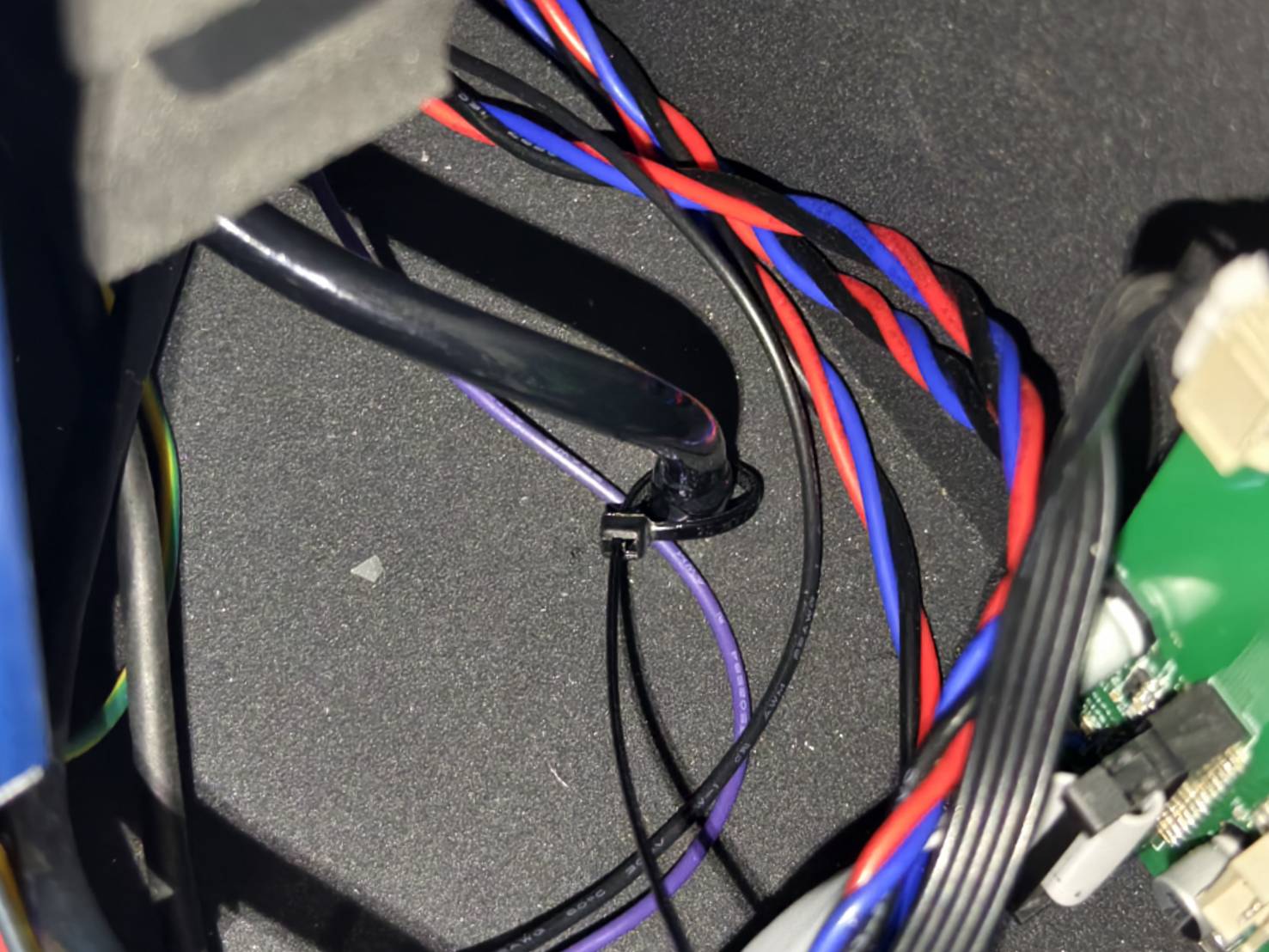

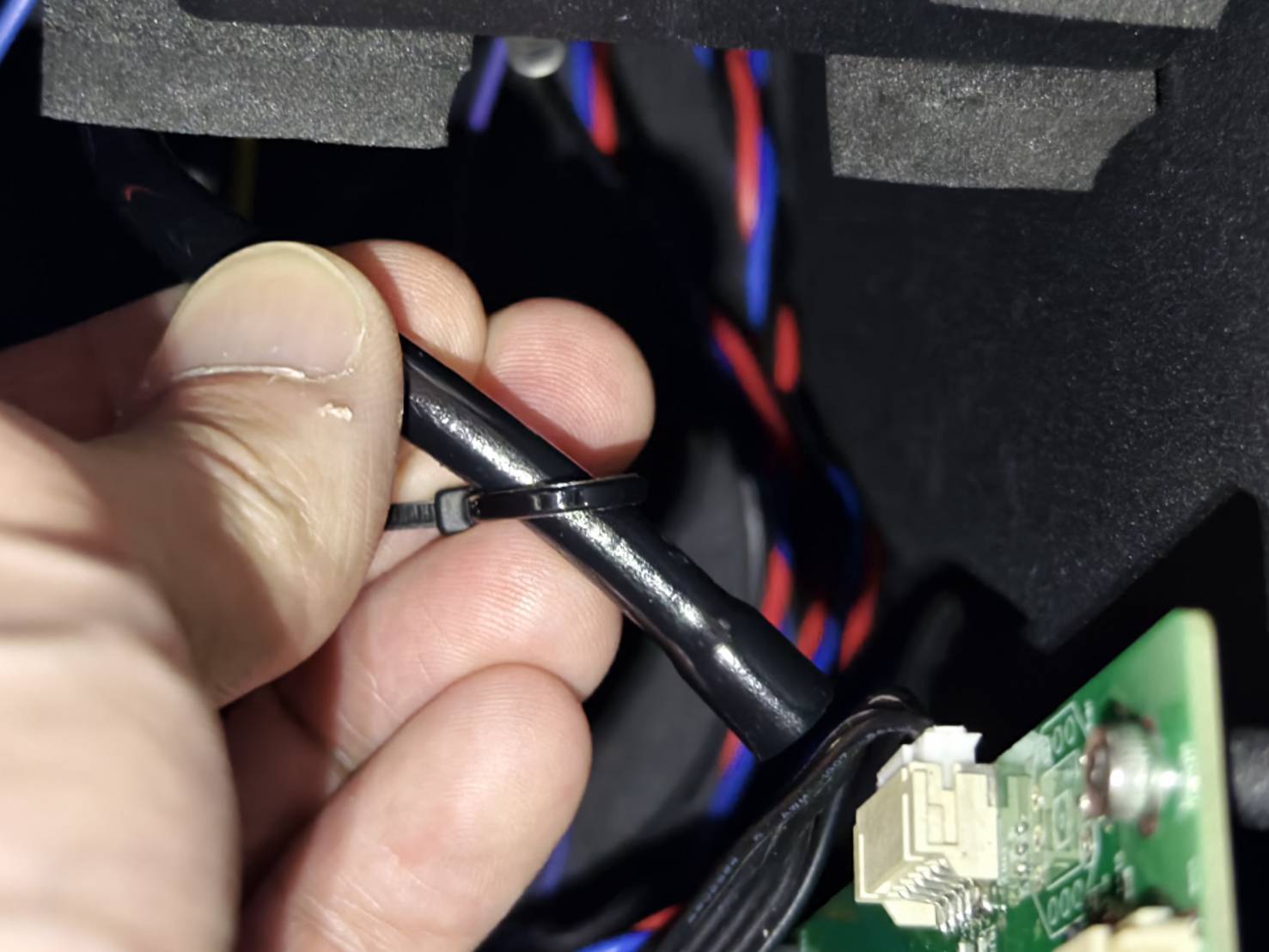

Se il tubo dell'aria è allentato quando collegato, si consiglia di applicare una fascetta serracavi.

• Posizionare prima la fascetta serracavi sul tubo lasciandola allentata.



• Collegare il tubo dell'aria alla parte inferiore con la fascetta.



• Tirare la fascetta serracavi per stringerla.



• Tagliare l'eccesso della fascetta.


Passo 11

Montare la pompa dell'aria sulla macchina avvitando le viti.

Passo 12

Collegare il tubo dell'aria alla parte superiore della pompa dell'aria.

Passo 13

Collegare il cavo della pompa dell'aria alla scheda madre.
(Se la scheda madre è diversa dalle foto qui sotto, consultare lo schema per individuare la posizione corretta del cavo.)

Passo 14

Chiudere il coperchio laterale e serrare la vite.

Passo 15

Accendere la macchina ed eseguire un test della velocità del flusso d'aria.
Se il valore non rientra nell'intervallo normale, consultare l'articolo per la risoluzione dei problemi.
#913 Rilevamento del flusso d'aria anomalo
