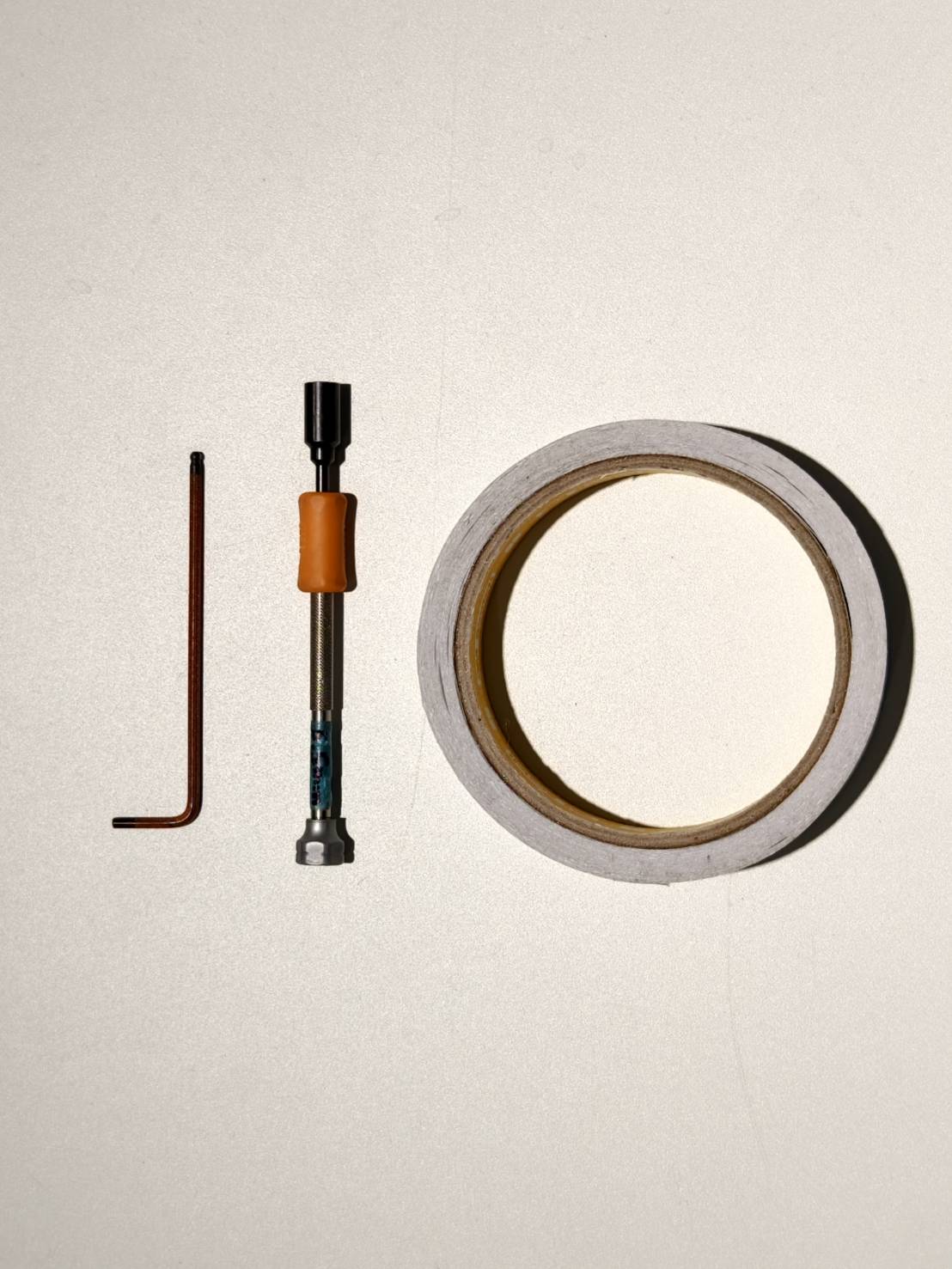

Strumenti
| 1 |
Chiave a brugola da 2,5 mm |
| 2 |
Chiave a bussola da 5,5 mm |
| 3 |
Nastro biadesivo |
Fase 1
Spegnere la macchina e scollegare il cavo di alimentazione.
Fase 2

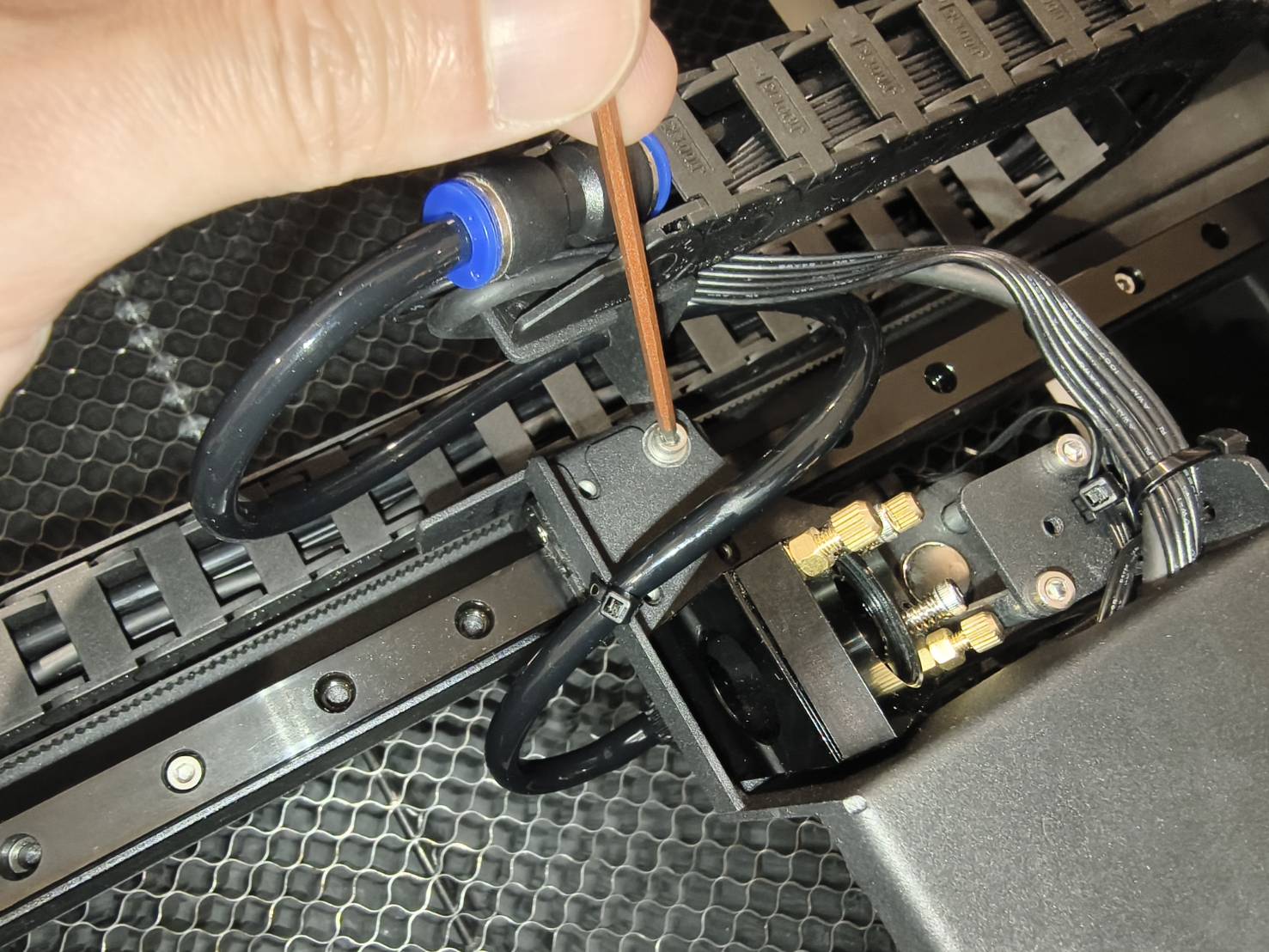

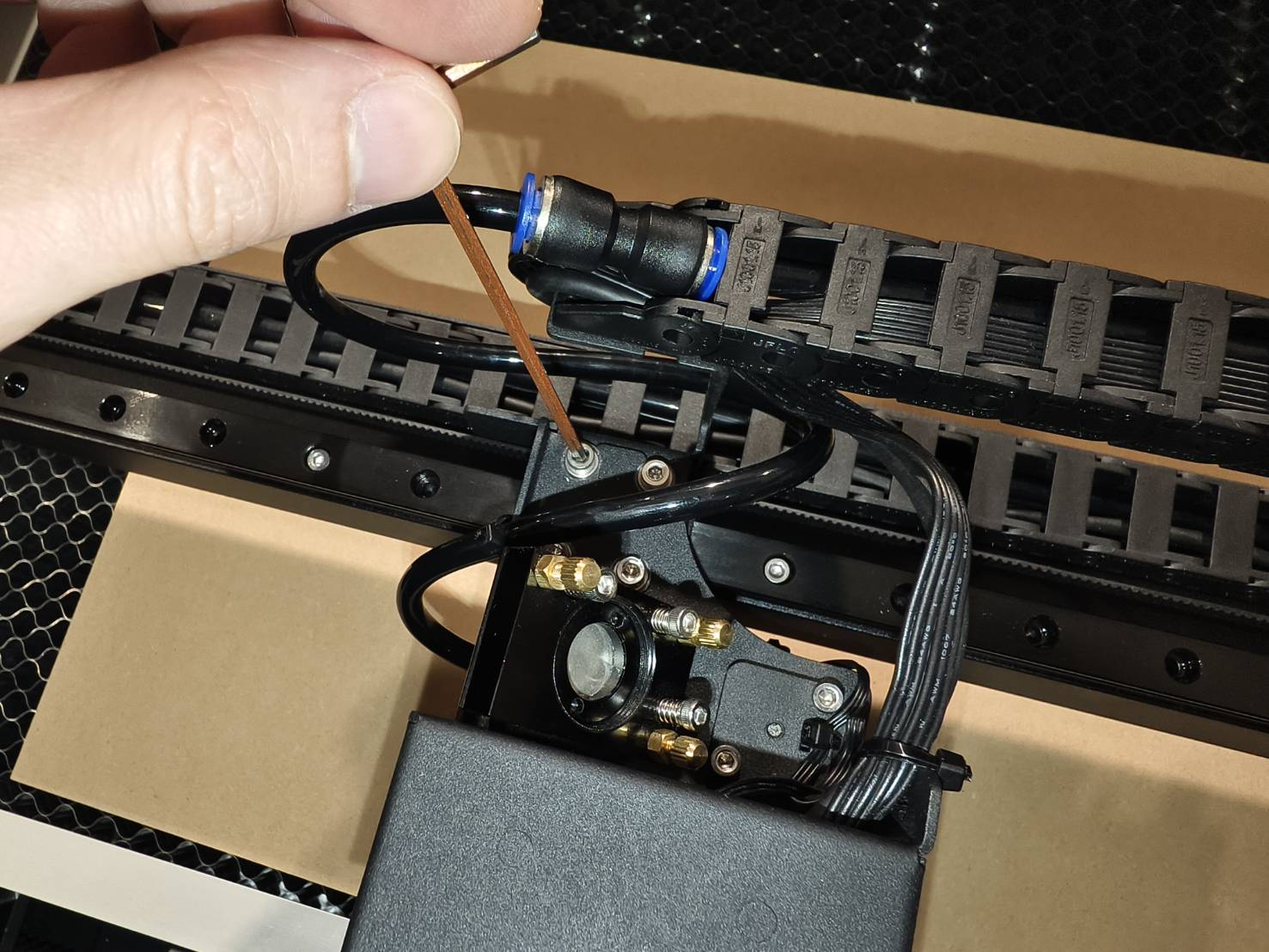

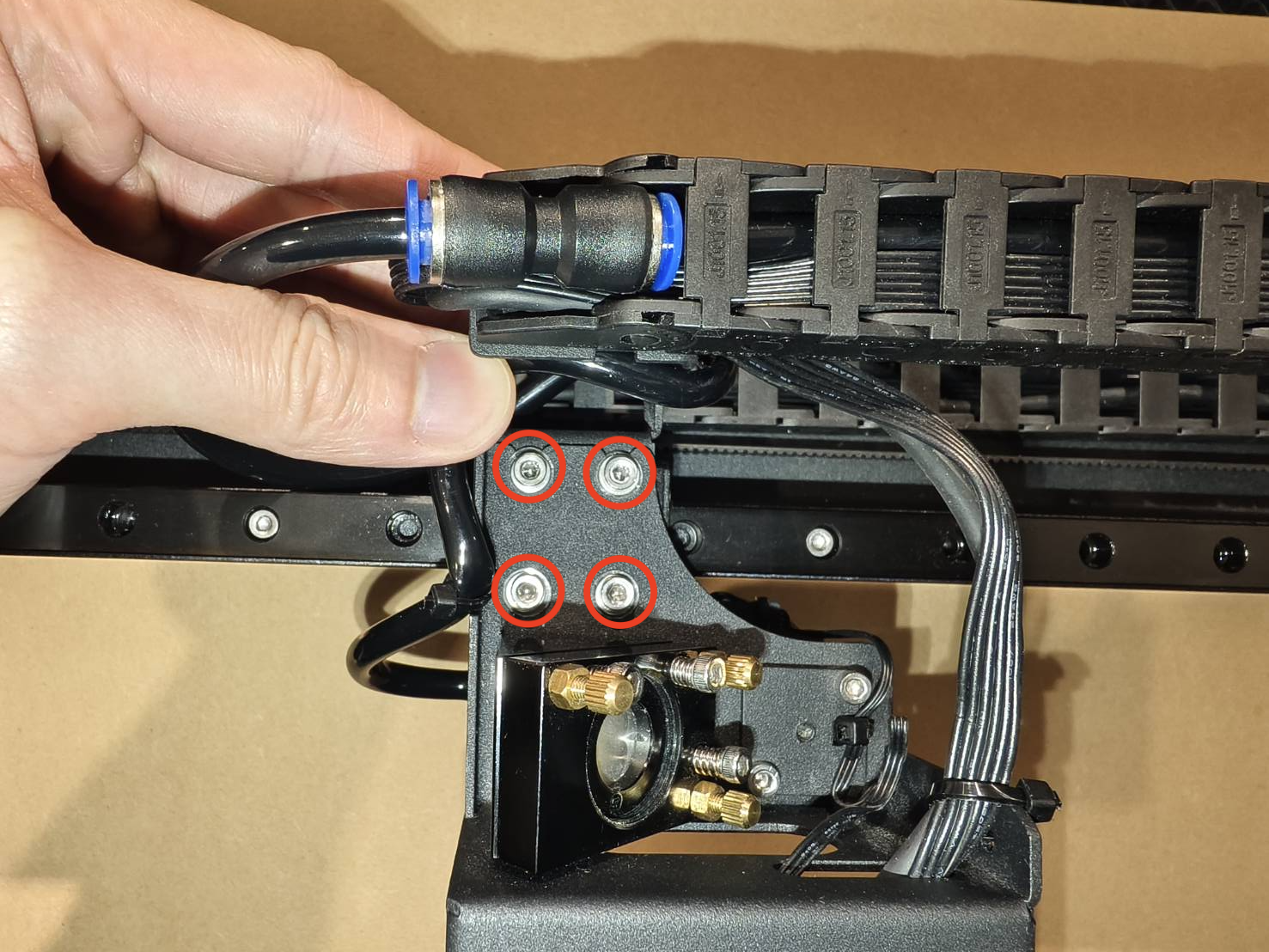

- Aprire il coperchio dello sportello per svitare queste viti. (esagonale da 2,5 mm x 4 pezzi)

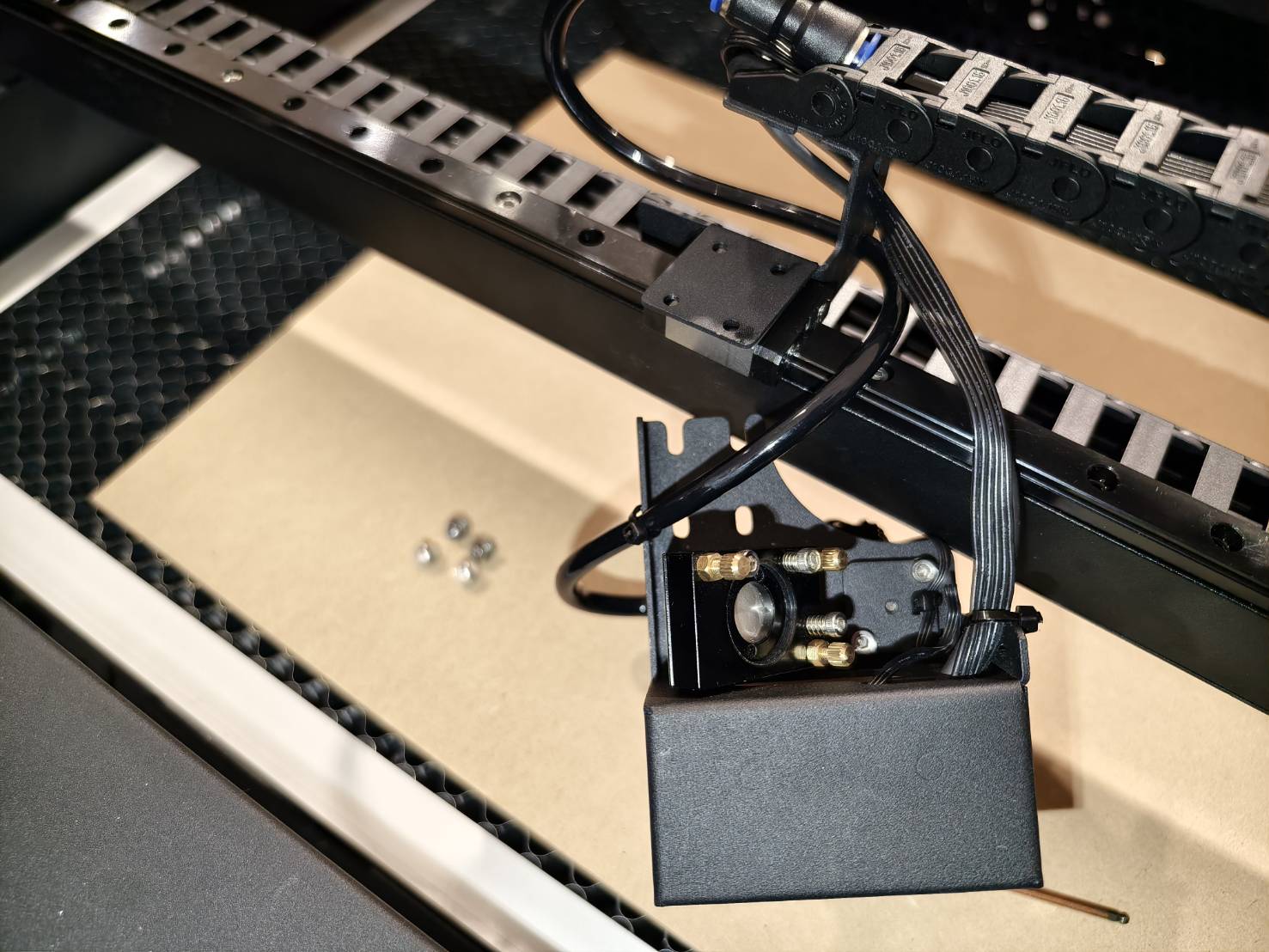

- Il gruppo della testa laser può quindi essere smontato dal sistema.

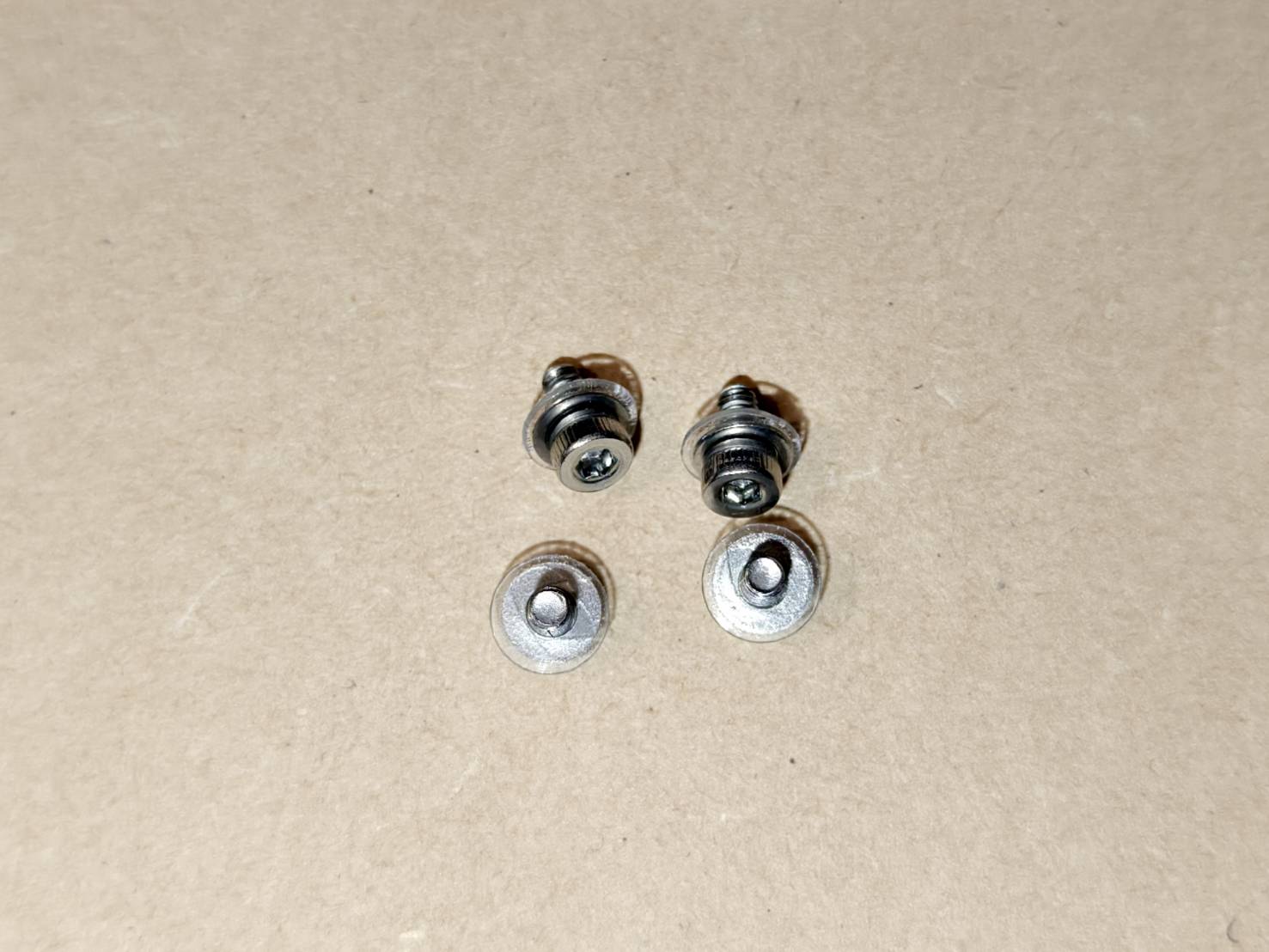

Conservare con cura le viti e le rondelle per un utilizzo successivo.
Fase 3

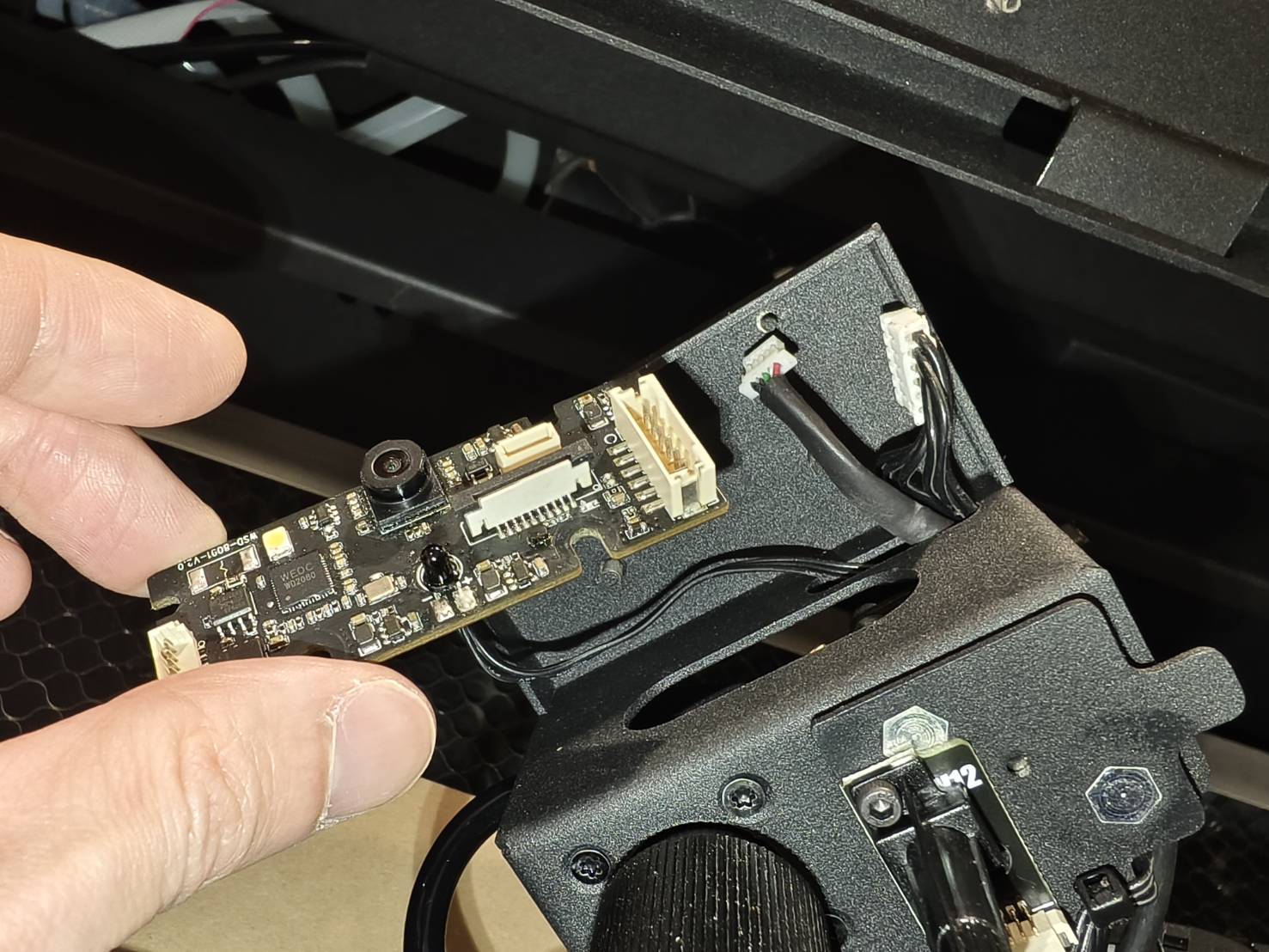

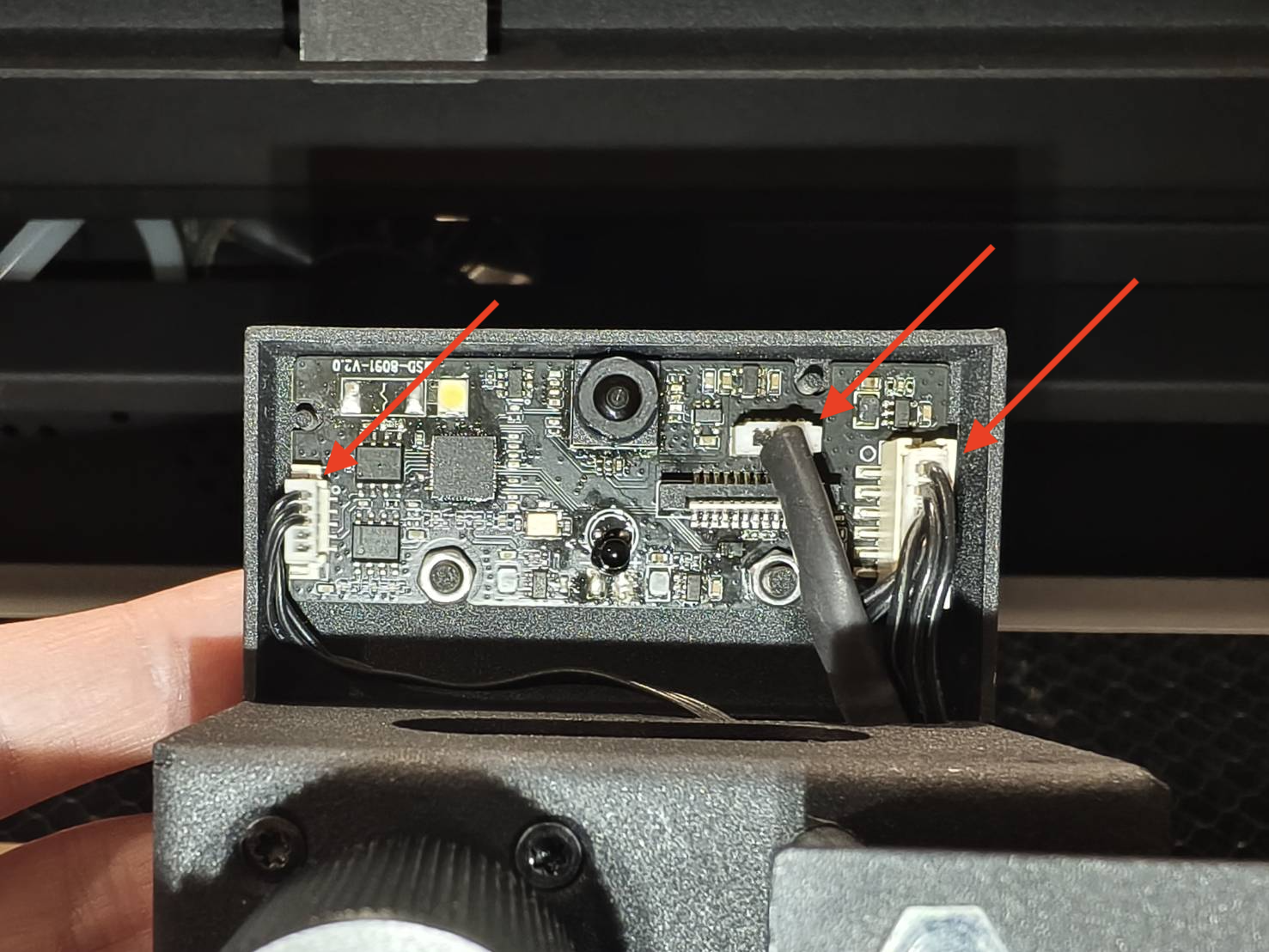

Scollegare i cavi dalla scheda.
Fase 4

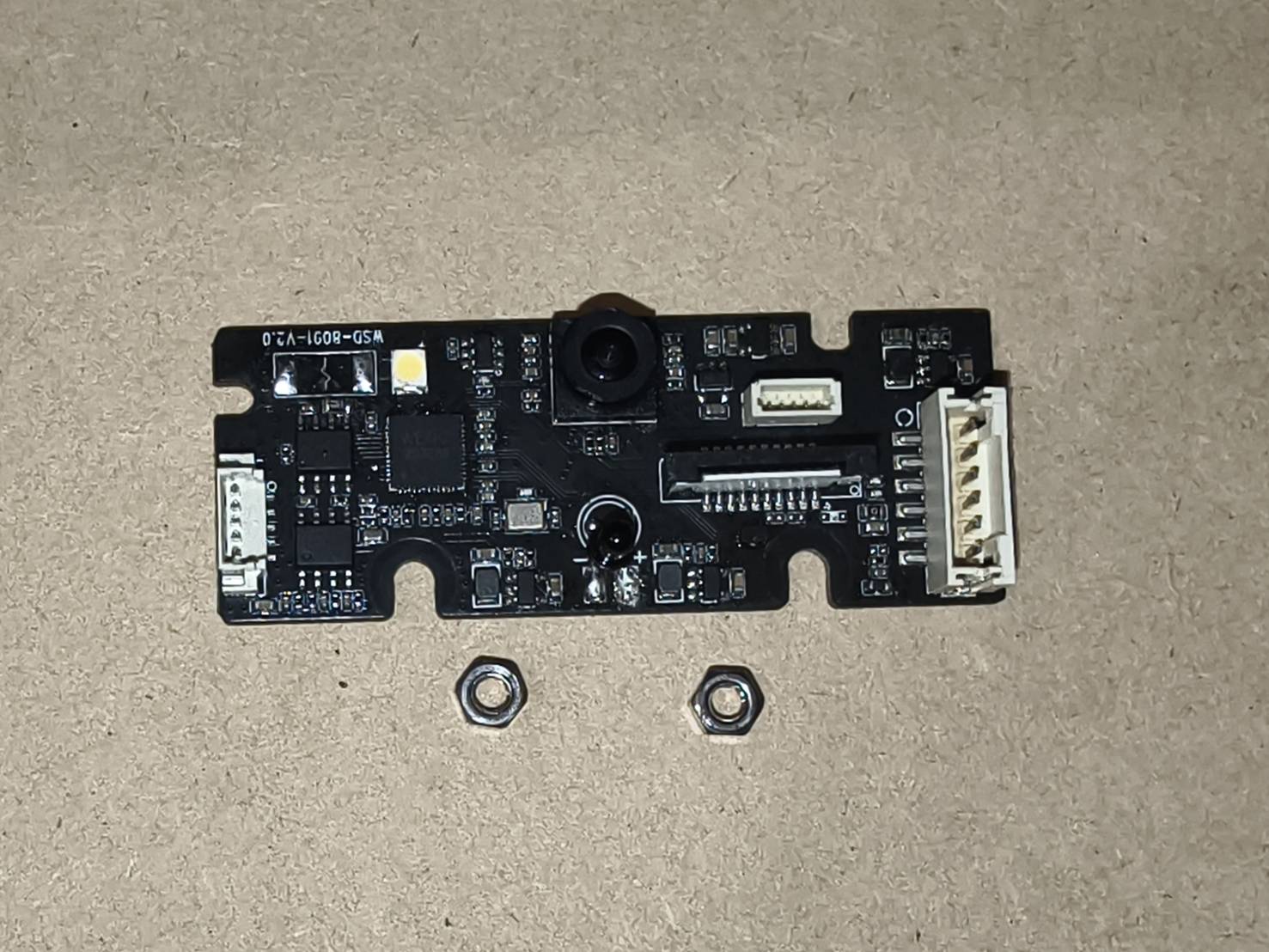

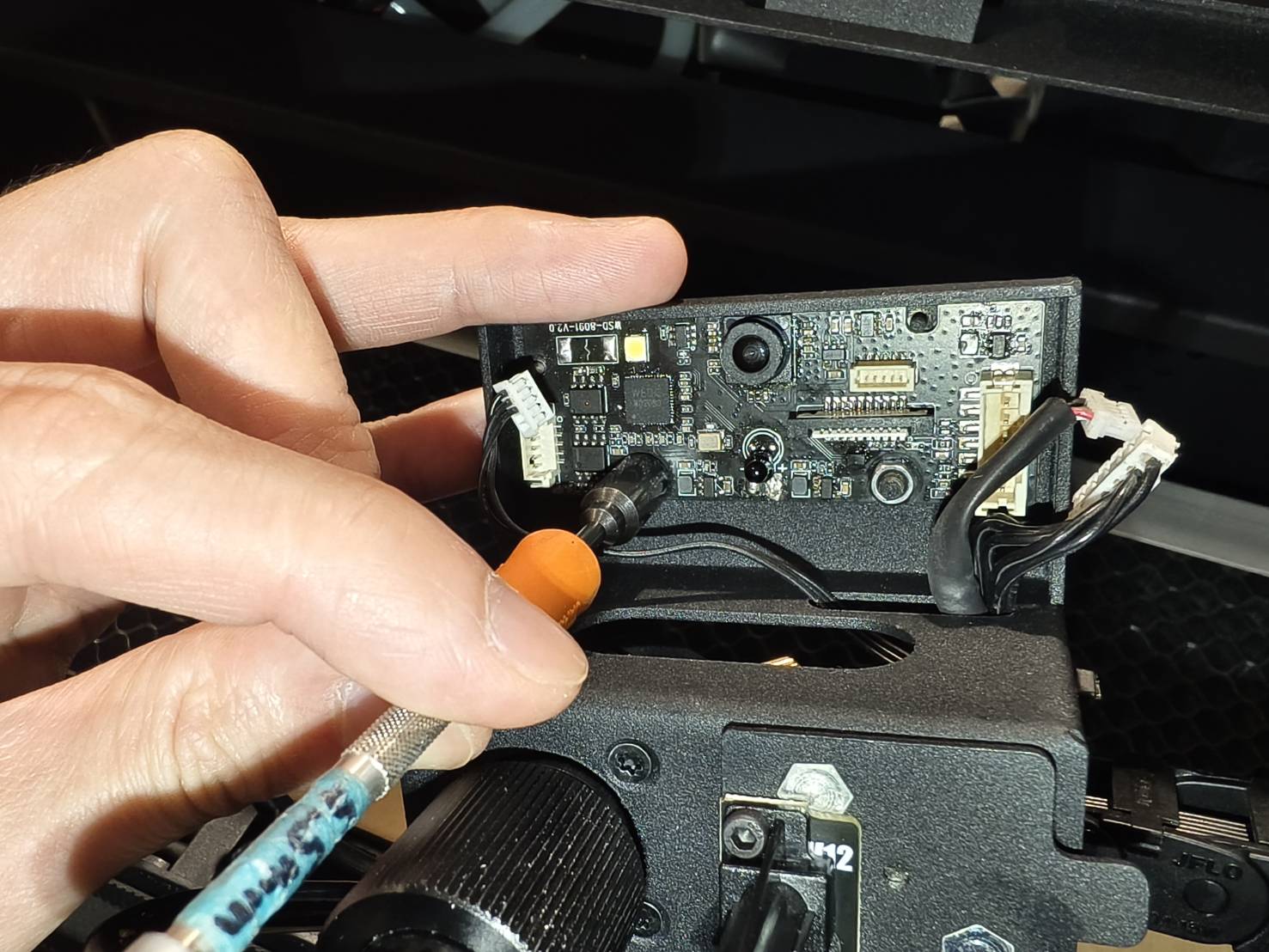

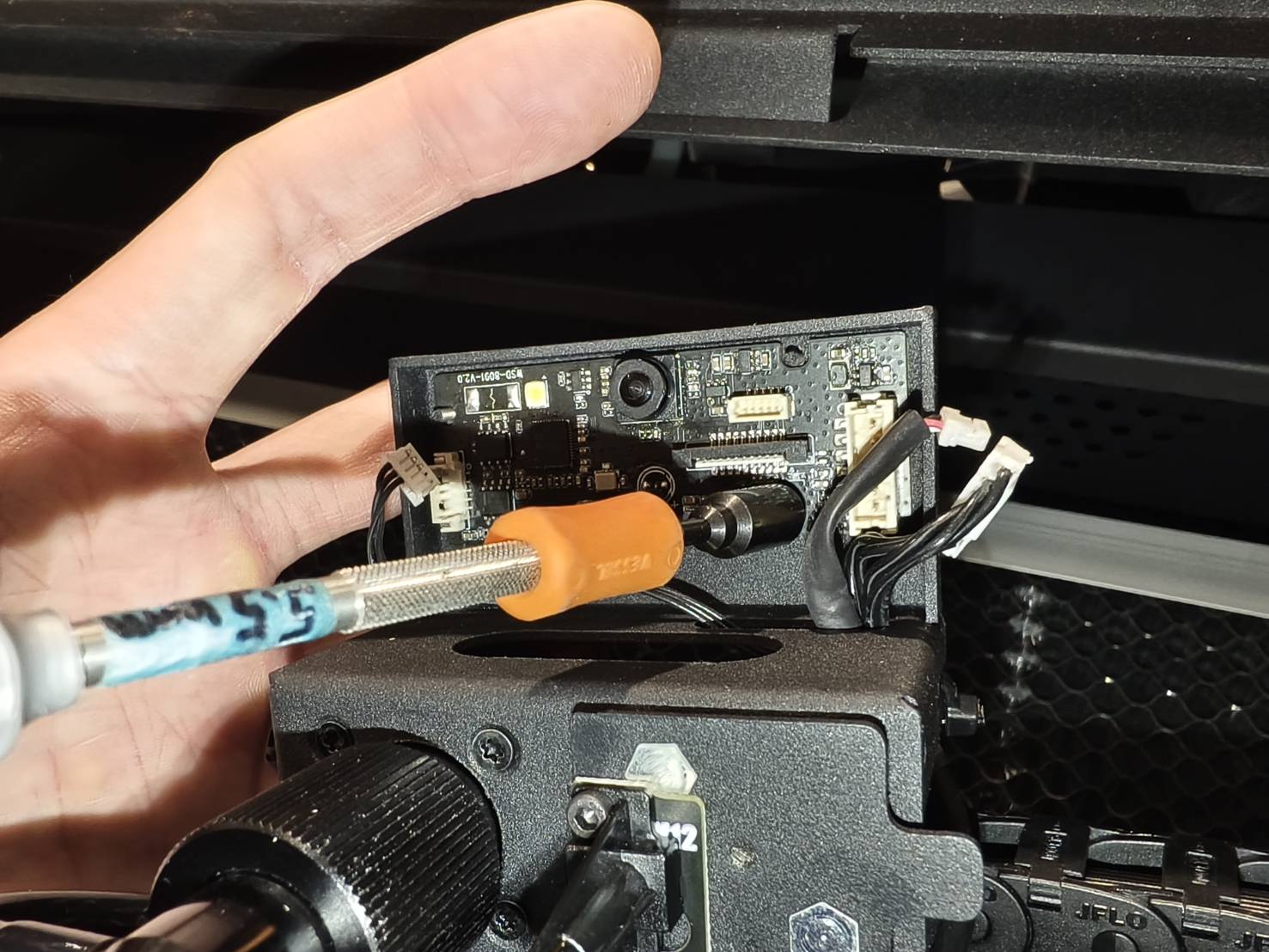

- Rimuovere i dadi della scheda dal gruppo della testa laser.
- La scheda può quindi essere rimossa completamente dal sistema.
Fase 5

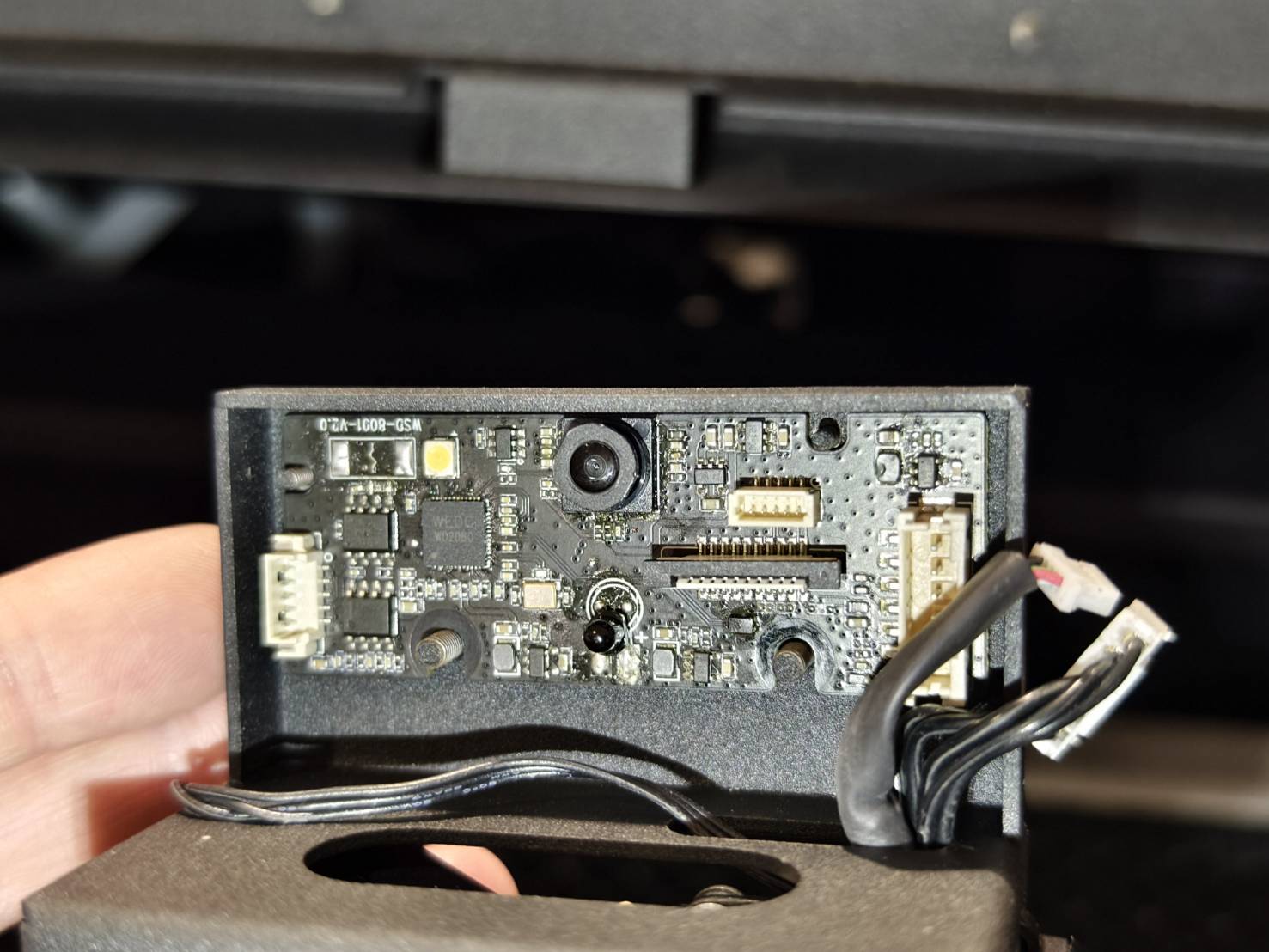

Installare la nuova scheda.
Passo 6
Ricollegare i cavi.
Passo 7
Riassemblare il gruppo della testa laser.
(Il gruppo della testa laser sarà in alto durante l'avvitamento)
Passo 8
Accendere la macchina per verificare il percorso ottico e allinearlo se necessario.
Utilizzare il link sottostante per eseguire un'ispezione del percorso ottico.
Regolazione del percorso ottico
Passo 9

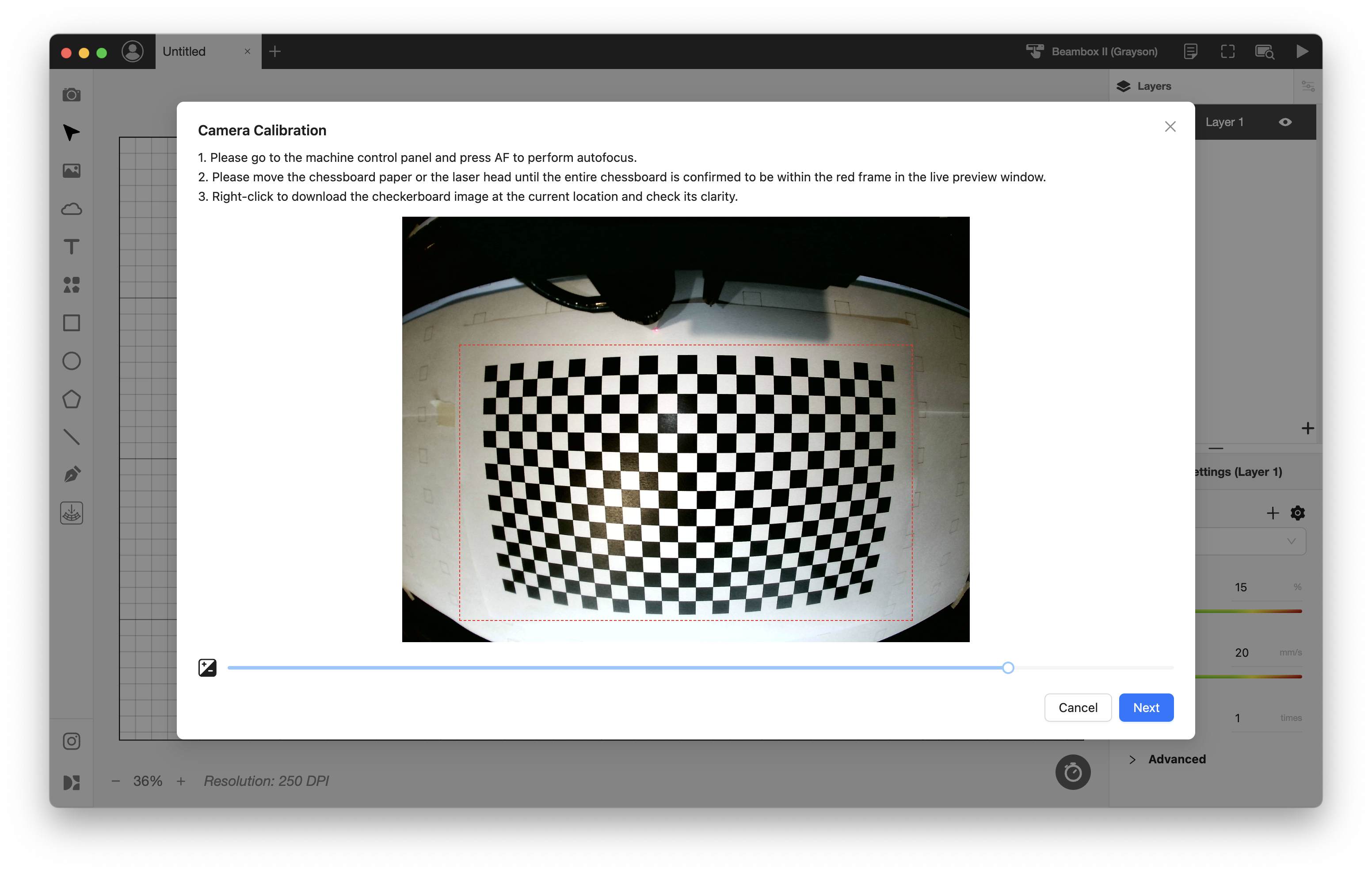

Si prega di consultare questo link per eseguire la Calibrazione Avanzata della Telecamera.
#END
