La messa a fuoco e la calibrazione accurate possono rendere più precisa la cucitura dell'immagine di anteprima e rendere la posizione di incisione coerente con la posizione di anteprima.
Elementi di test:

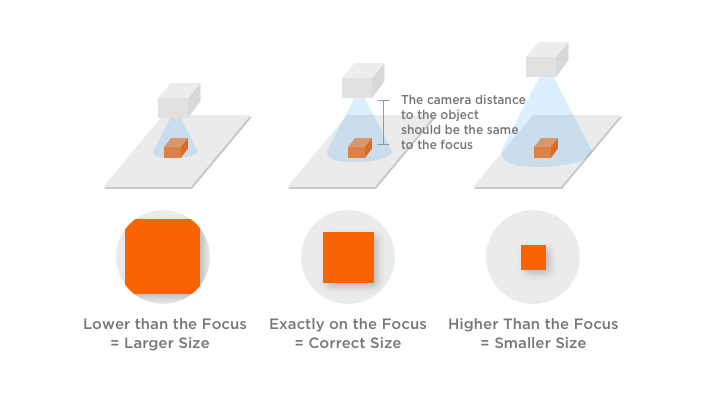

1. Confermare il corretto piano di messa a fuoco:

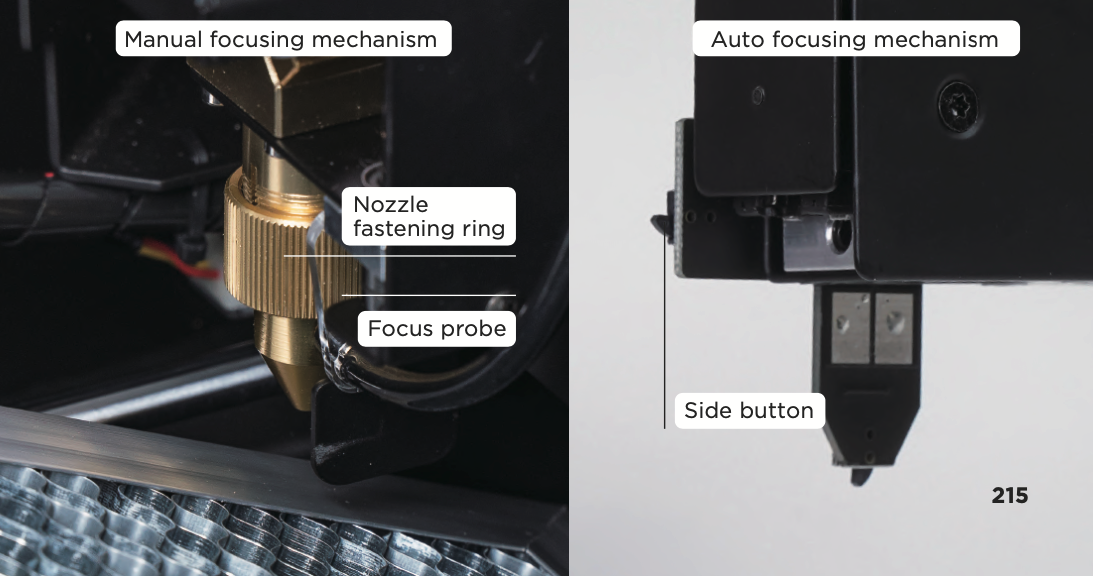

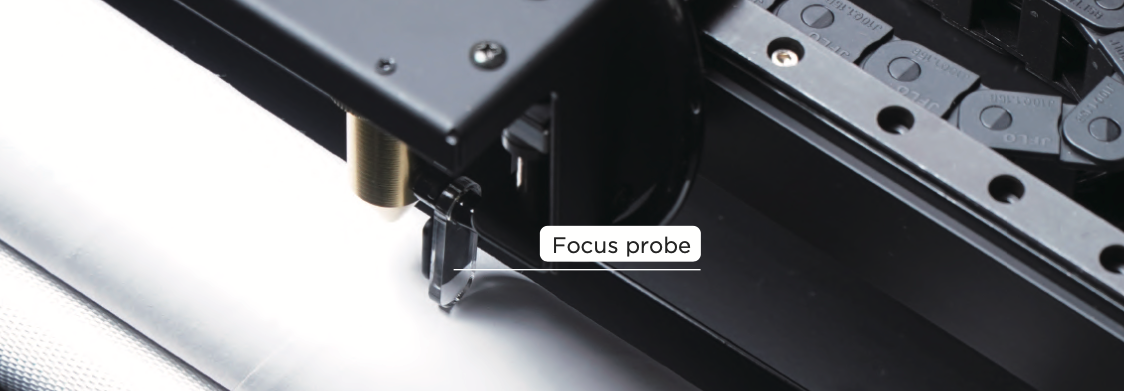

Messa a fuoco manuale: Quando la sonda di messa a fuoco viene abbassata, deve toccare la superficie del materiale da incidere e ogni volta che si cambia il materiale di spessore diverso, è necessario regolare l'altezza
della testa laser per garantire la corretta messa a fuoco.
Messa a fuoco automatica: Fare doppio clic sul pulsante laterale sul lato dell'accessorio di messa a fuoco automatica
sopra il materiale da incidere per consentire alla testa laser di raggiungere automaticamente il corretto piano di messa a fuoco. Durante l'incisione, se la messa a fuoco non è corretta, il raggio laser sarà più spesso del raggio laser con la messa a fuoco corretta.
Per le macchine con l'accessorio di messa a fuoco automatica installato, fare riferimento al seguente link per il tutorial - Clicca qui

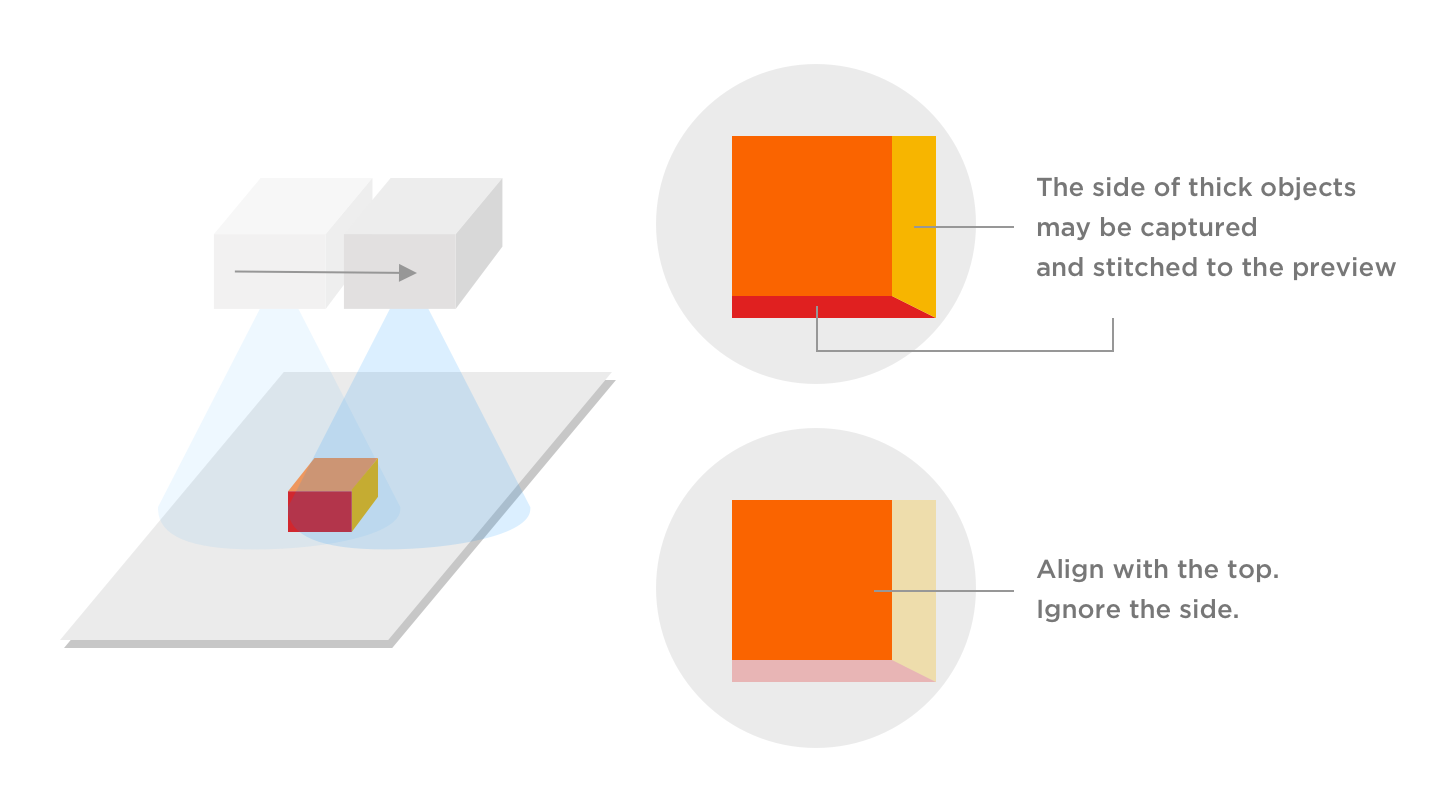

Oggetto più spesso: Quando l'oggetto è più spesso o quando viene utilizzato l'accessorio rotante, il lato dell'oggetto può essere catturato dalla telecamera e solo gli oggetti sul piano di messa a fuoco possono essere cuciti insieme, e l'immagine fuori fuoco e la cucitura imprecisa causata dalla differenza di altezza è normale. Assicurarsi di mettere a fuoco la superficie del materiale da incidere e il punto più alto del materiale da incidere quando si utilizza l'accessorio rotante.

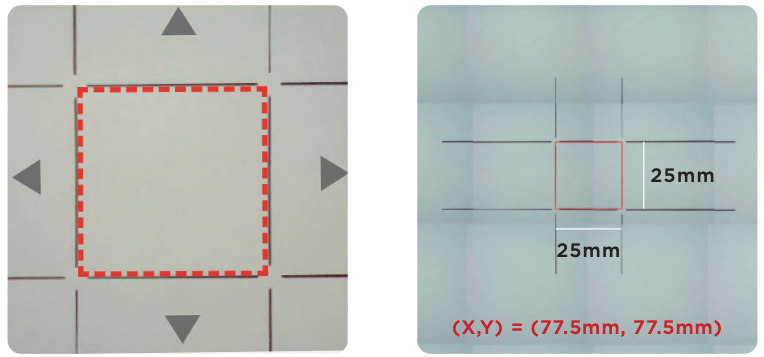

2. Calibrazione completa della telecamera (immagine a sinistra):
Dopo l'esposizione a urti e vibrazioni durante il trasporto, l'allineamento del percorso ottico e il ripristino alle impostazioni di fabbrica, ecc., è necessario ricalibrare tutto. I passaggi di calibrazione sono descritti in【Tutorial di Beam Studio】Passo 2 .
Ci sono due obiettivi di calibrazione:
a. Il quadrato rosso deve essere posizionato al centro della finestra di calibrazione.
b. L'esterno del quadrato rosso deve essere allineato con il quadrato centrale delle linee della griglia
3. Confermare il risultato della calibrazione (immagine a destra):
Disegnare un quadrato a (X,Y) = (77,5 mm, 77,5 mm) con una larghezza W e un'altezza H di 25 mm e assicurarsi che il quadrato si sovrapponga al quadrato centrale delle linee della griglia. Se non si adatta, rimettere a fuoco la carta e ricalibrare la telecamera.
Registrazioni di risoluzione dei problemi:
1. File immagine: Se dopo aver utilizzato il file SVG e confermato il corretto piano di messa a fuoco e la calibrazione accurata della fotocamera, persiste ancora una discrepanza tra il risultato e la posizione di anteprima, si prega di fornire il file SVG al proprio rivenditore e di consentire al team di ingegneria di assistere.
