#900 Raffreddamento spento/Guasto del sistema di raffreddamento

Passo 0 - Utilizza la lista di controllo mentre segui i passaggi:

Questa lista di controllo verrà utilizzata per registrare tutte le azioni intraprese in questo articolo.
Dopo aver completato la lista di controllo, si prega di stamparla per salvarla come PDF e inviarla al proprio rivenditore o al supporto FLUX se necessario. Queste informazioni saranno utili per risolvere i problemi e circoscrivere il problema.
Si prega di fare riferimento al link: 5-2 #900 Checklist Raffreddamento Spento (HEXA)

Passo 1 - Verificare se l'acqua è all'80% della capacità:

Se la macchina non ha abbastanza acqua, questo può influire sulla velocità del flusso rendendola inferiore.

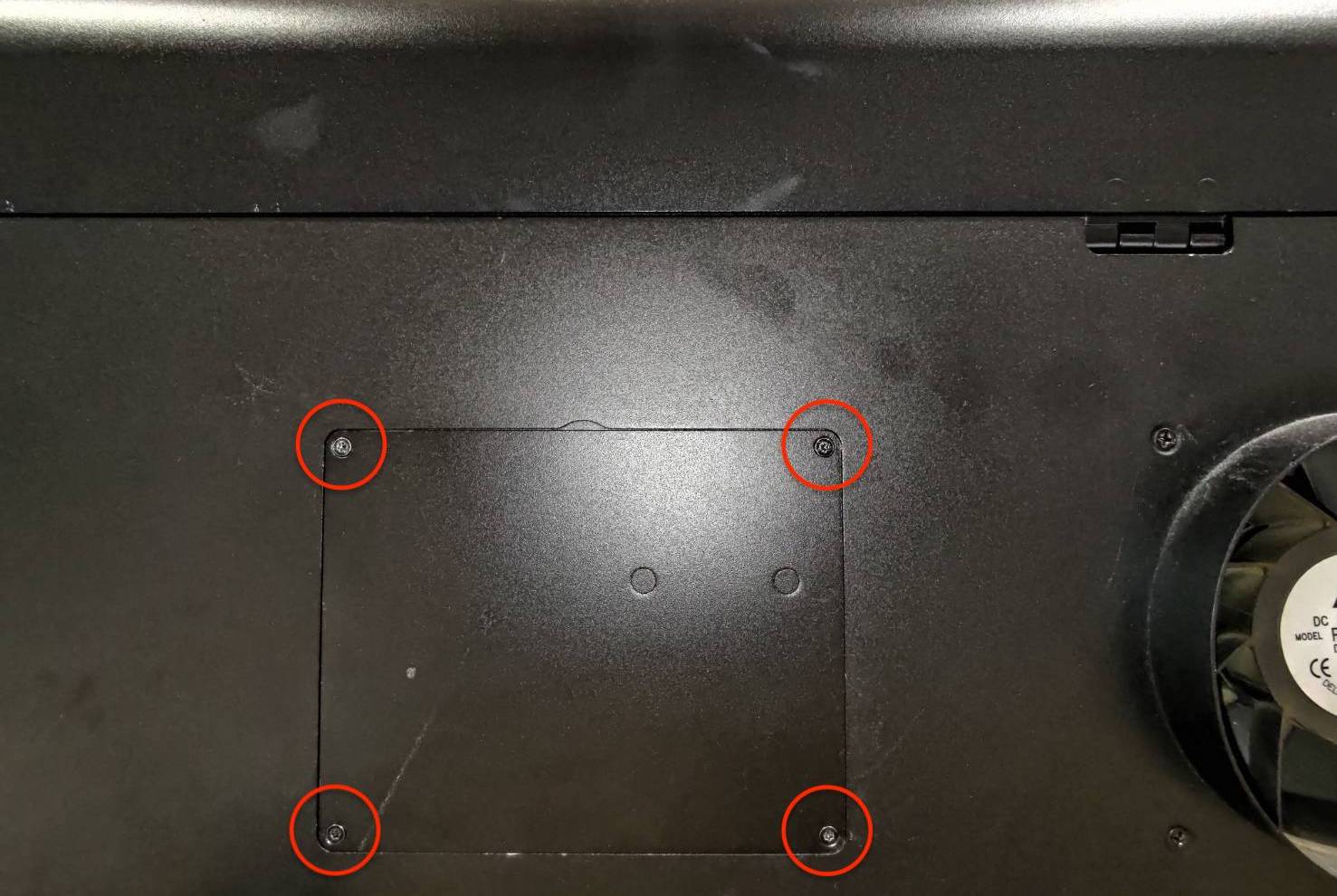

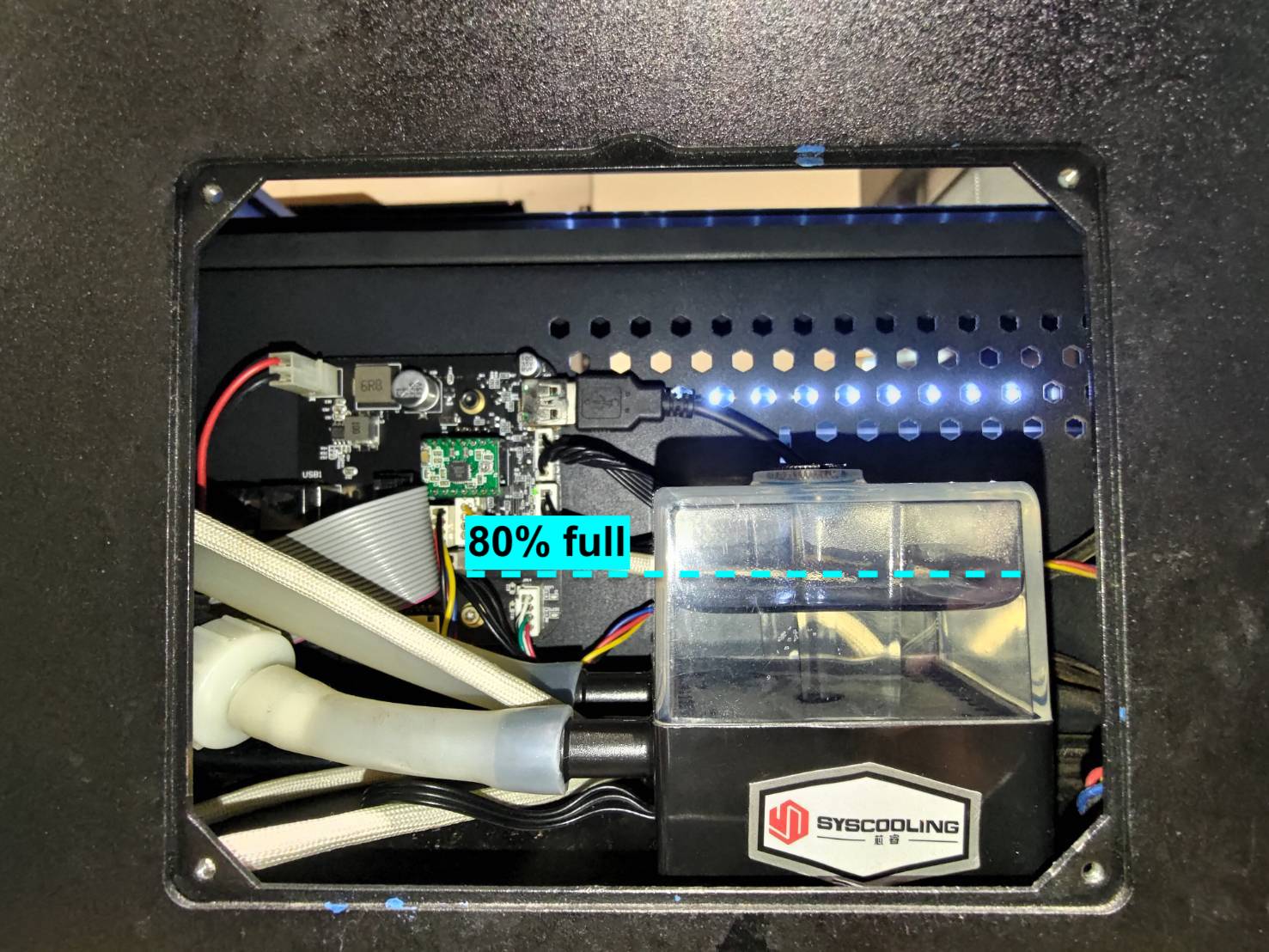

• Aprire il coperchio della pompa dell'acqua con il cacciavite Torx e verificare se l'acqua è all' 80% della capacità.

• Verificare se ci sono perdite sulla pompa

Determinare il risultato e la prossima azione da intraprendere:

Passo 1.1 - Riempire d'acqua:

• Per favore, fai riferimento al video nel link sottostante per aggiungere più acqua alla pompa.
  [HEXA - Guida al riempimento dell'acqua]

• Dopo aver riempito d'acqua, verifica se il problema è risolto eseguendo un'attività casuale.

Determinare il risultato e la prossima azione da intraprendere:

Passo 2 - Controlla se l'acqua è pulita:

L'acqua sporca influisce sul flusso dell'acqua. Assicurati di avere acqua pulita nel sistema.

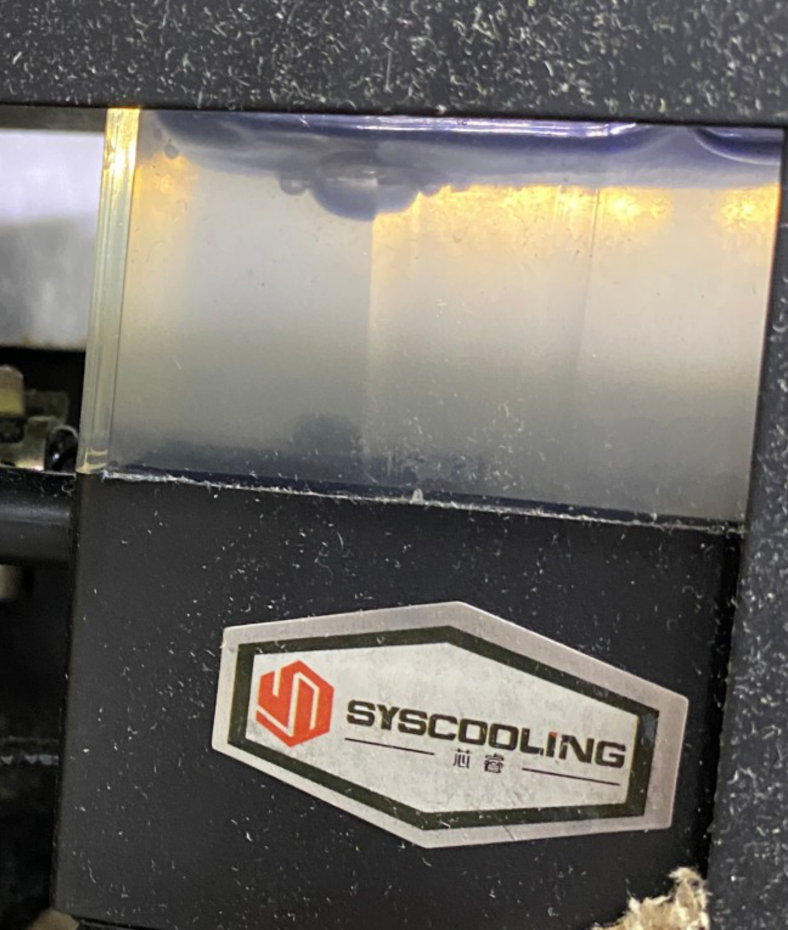

Esempio sporco:

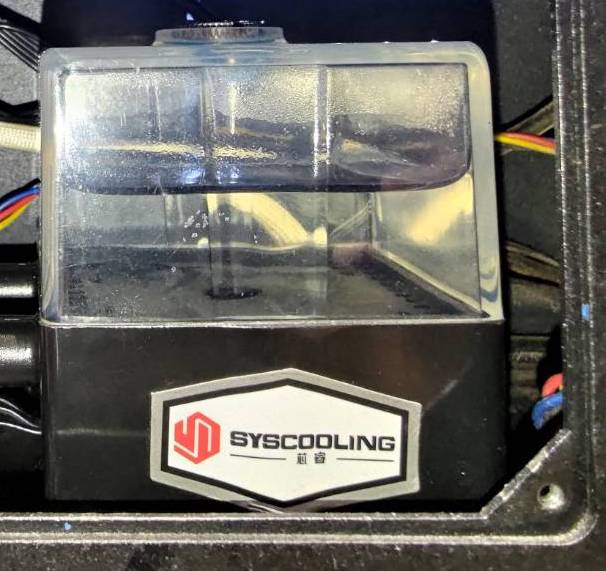

Esempio pulito:

Determinare il risultato e la prossima azione da intraprendere:

• Sì, è pulita >> Vai a Passo 3 - Verifica la velocità del flusso.
• No, non è pulita >> Vai a Passo 2.1 - Cambia l'acqua.

Passo 2.1 - Cambia l'acqua:

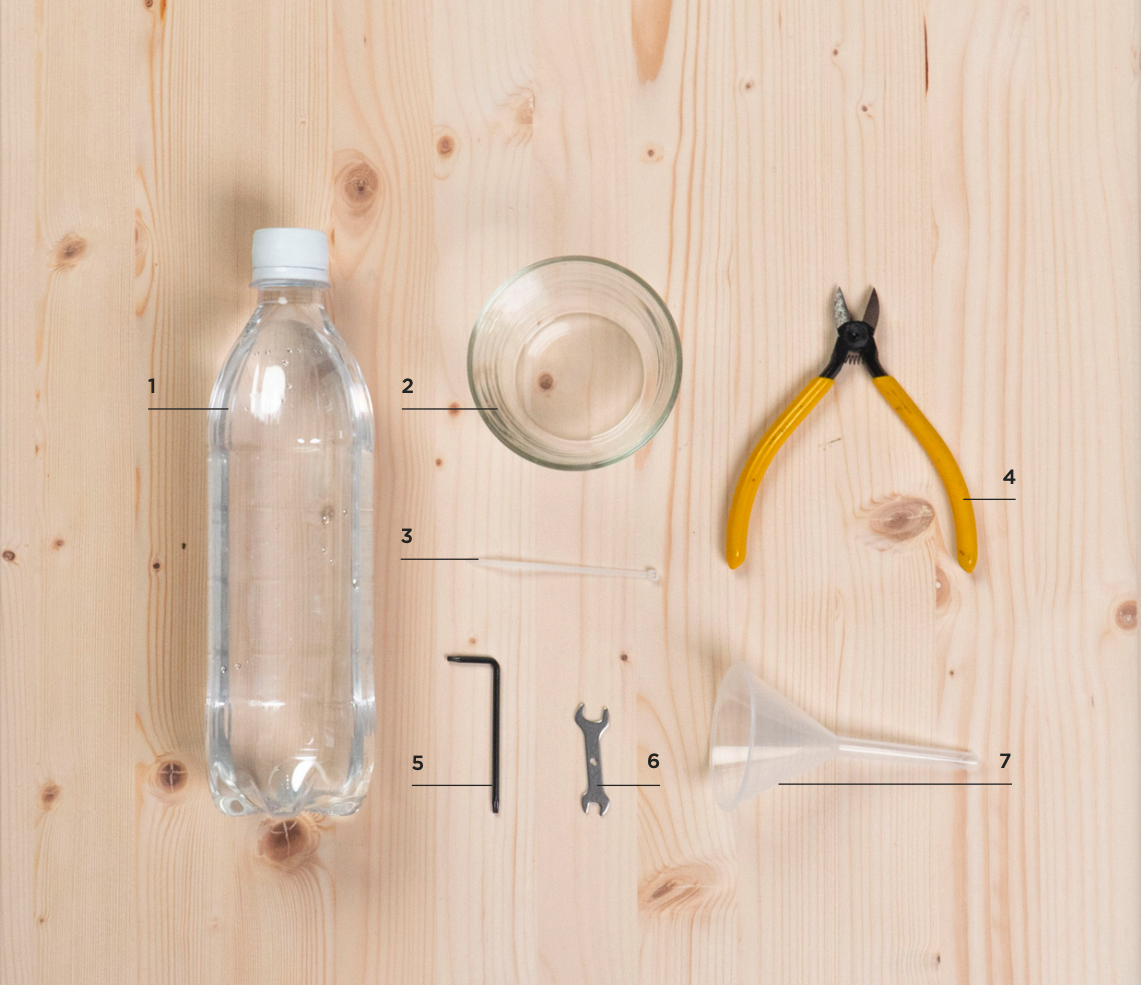

• Per favore, fai riferimento al video nel link sottostante per cambiare l'acqua.
  [HEXA - Guida al cambio dell'acqua]

• Dopo aver cambiato l'acqua, verifica se il problema è risolto eseguendo un'attività casuale.

Determinare il risultato e la prossima azione da intraprendere:

Passo 3 - Testare la velocità del flusso:

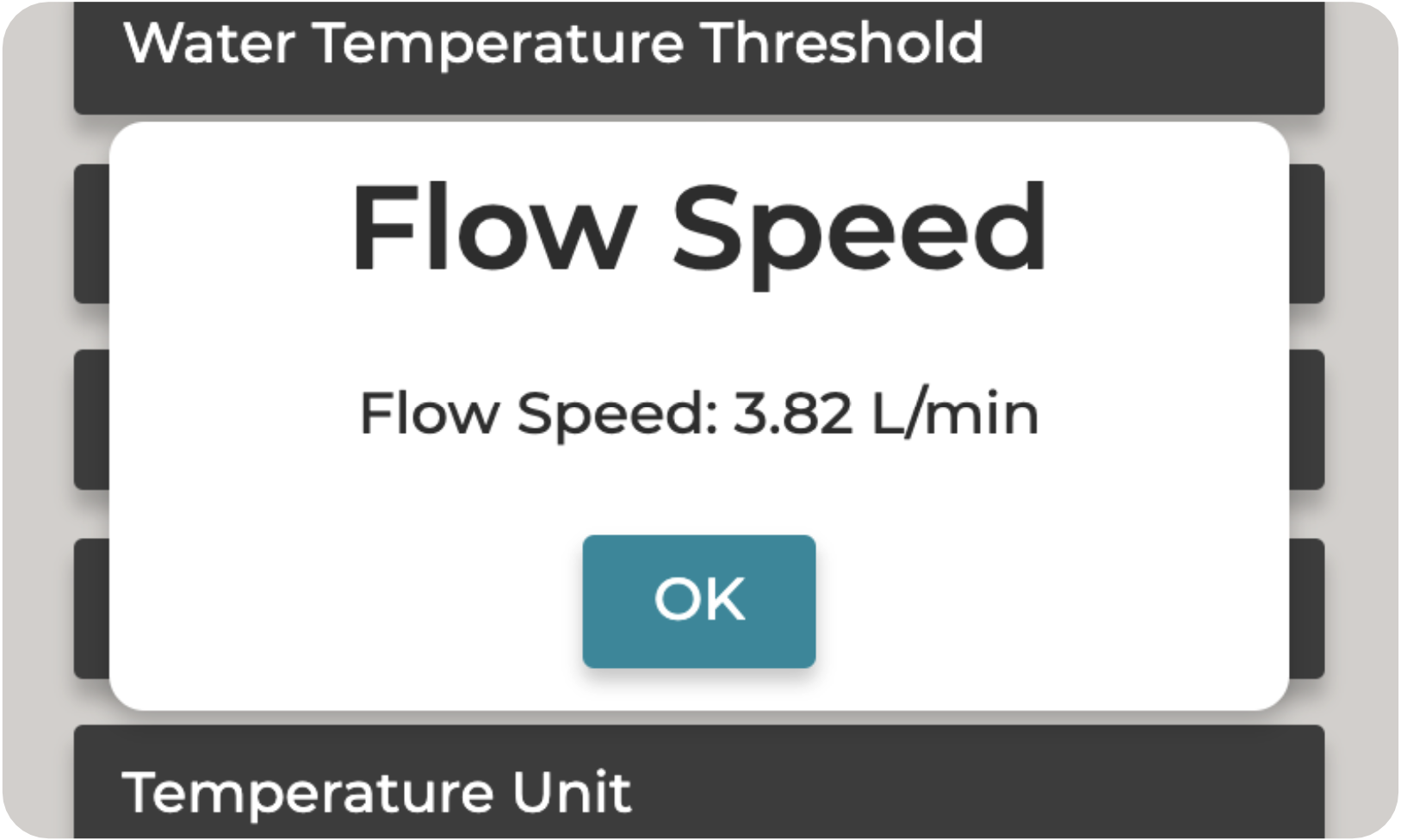

Si prega di eseguire un test della velocità del flusso e verificare se il valore è normale.
(Pannello macchina > Macchina > Impostazioni hardware > Test velocità flusso)

Determinare il risultato e l'azione da intraprendere:

Passo 4 - Controllare i tubi dell'acqua:

Se si ha un valore non buono che è maggiore di 0L/min e minore di 3L/min, ciò indica che l'intero sistema funziona correttamente, ma la velocità del flusso è troppo bassa e questo potrebbe essere causato da tubi dell'acqua piegati o attorcigliati.

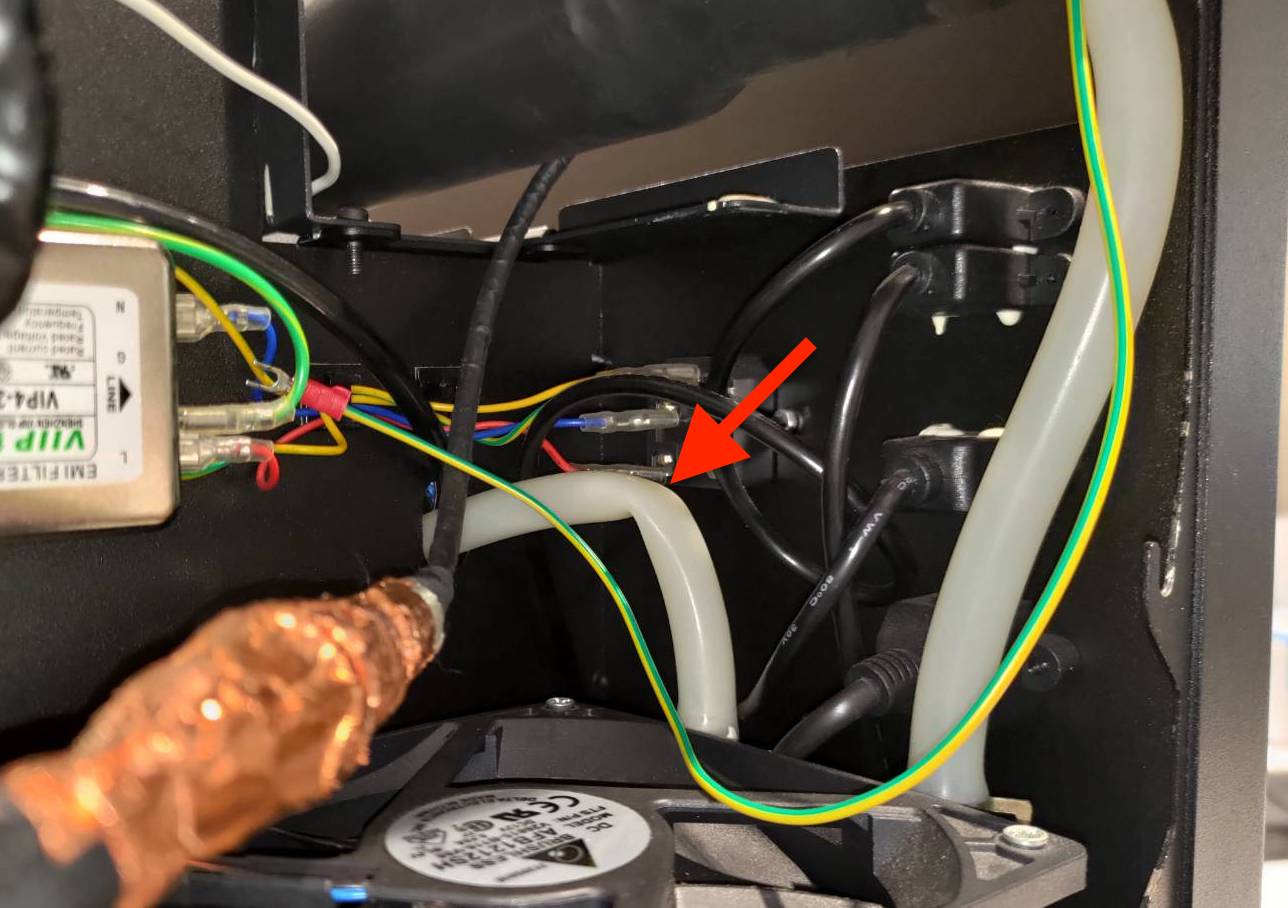

• Tubo piegato: (Esempio negativo)


Ci sono tre posizioni da controllare per i tubi dell'acqua.
(Se i tubi sono piegati o attorcigliati, si prega di provare a regolare le loro posizioni.)

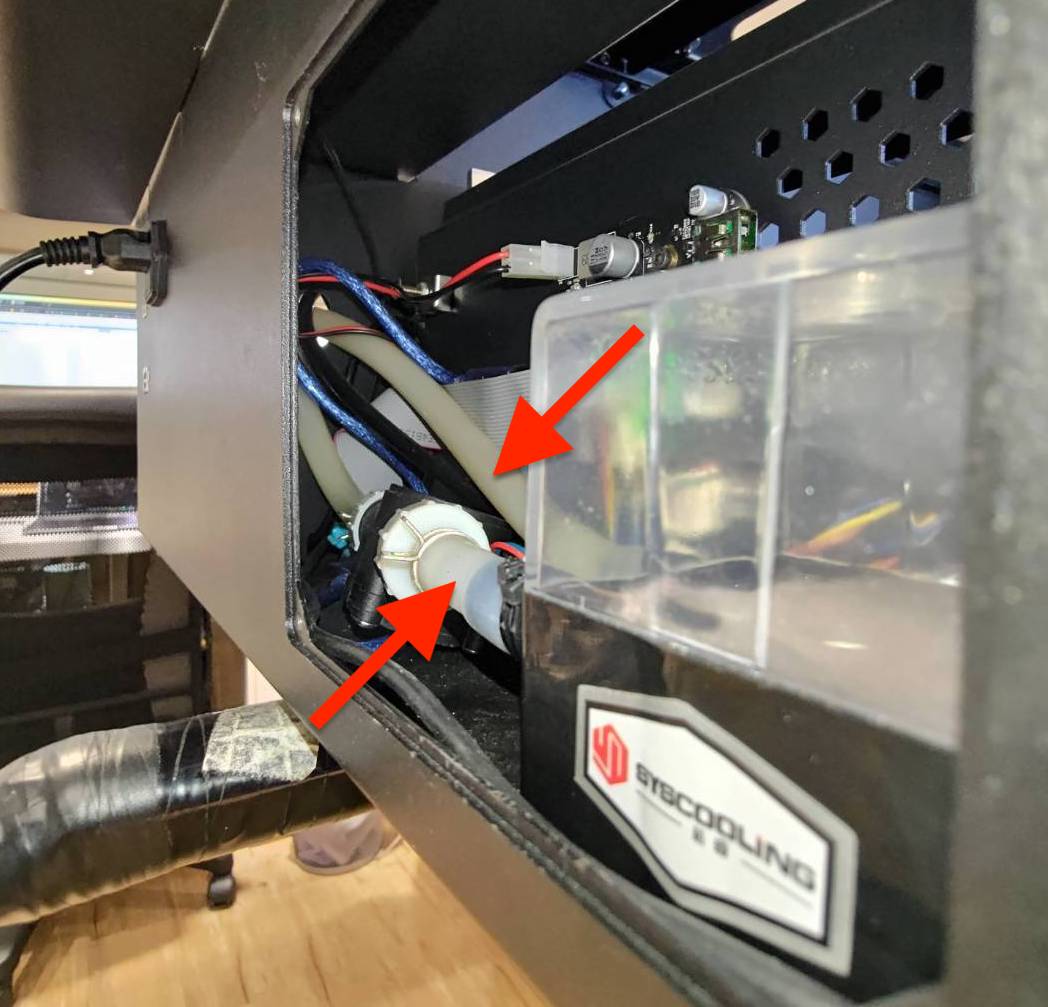

• Posizione #1 - Pompa dell'acqua:

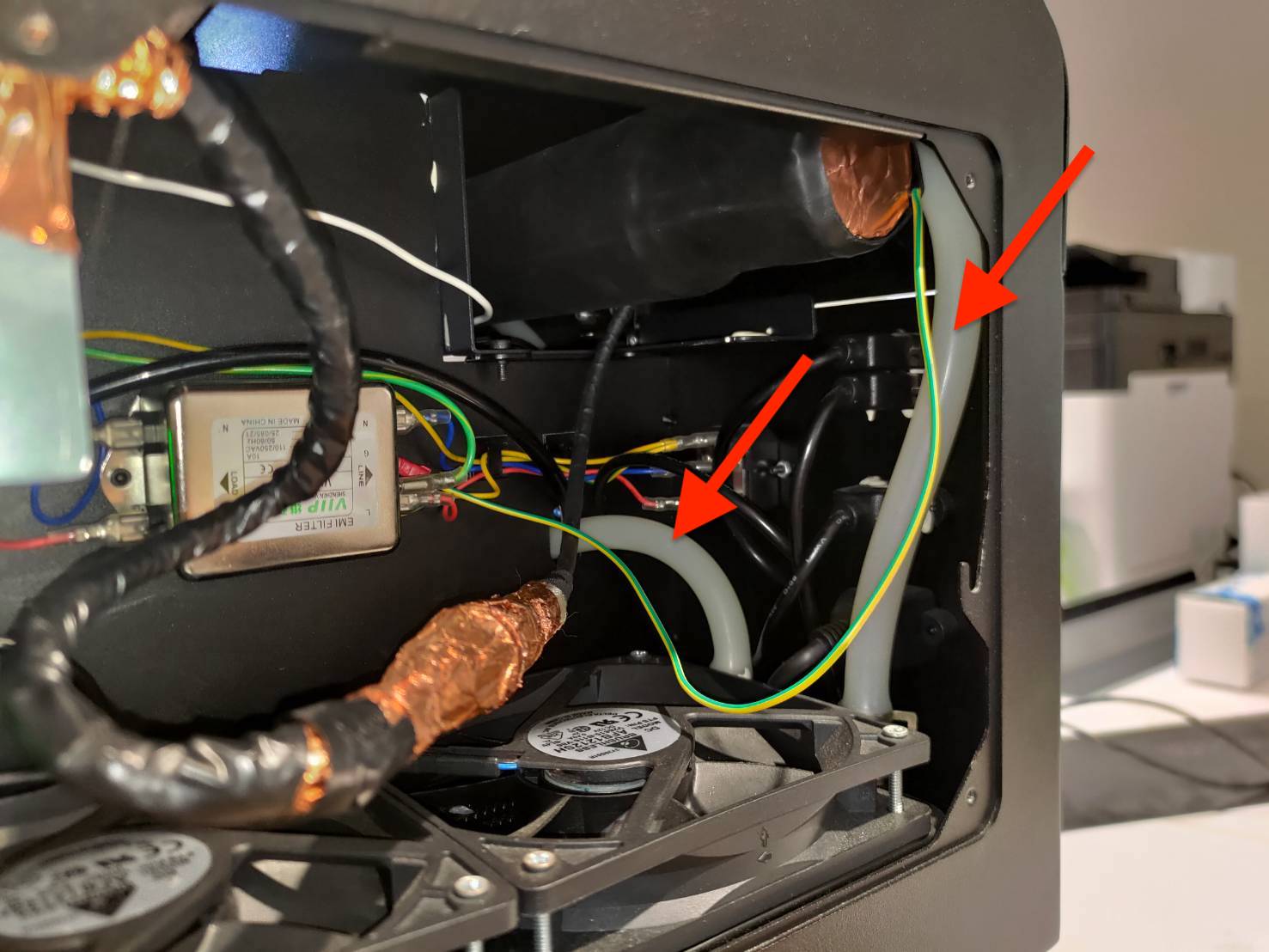

• Posizione #2 - Radiatore e ventole di raffreddamento:
  (Il coperchio laterale deve essere rimosso per primo. Si prega di fare riferimento al link dove sono riportate le istruzioni su come rimuovere il coperchio con un cacciavite Torx T8 .)

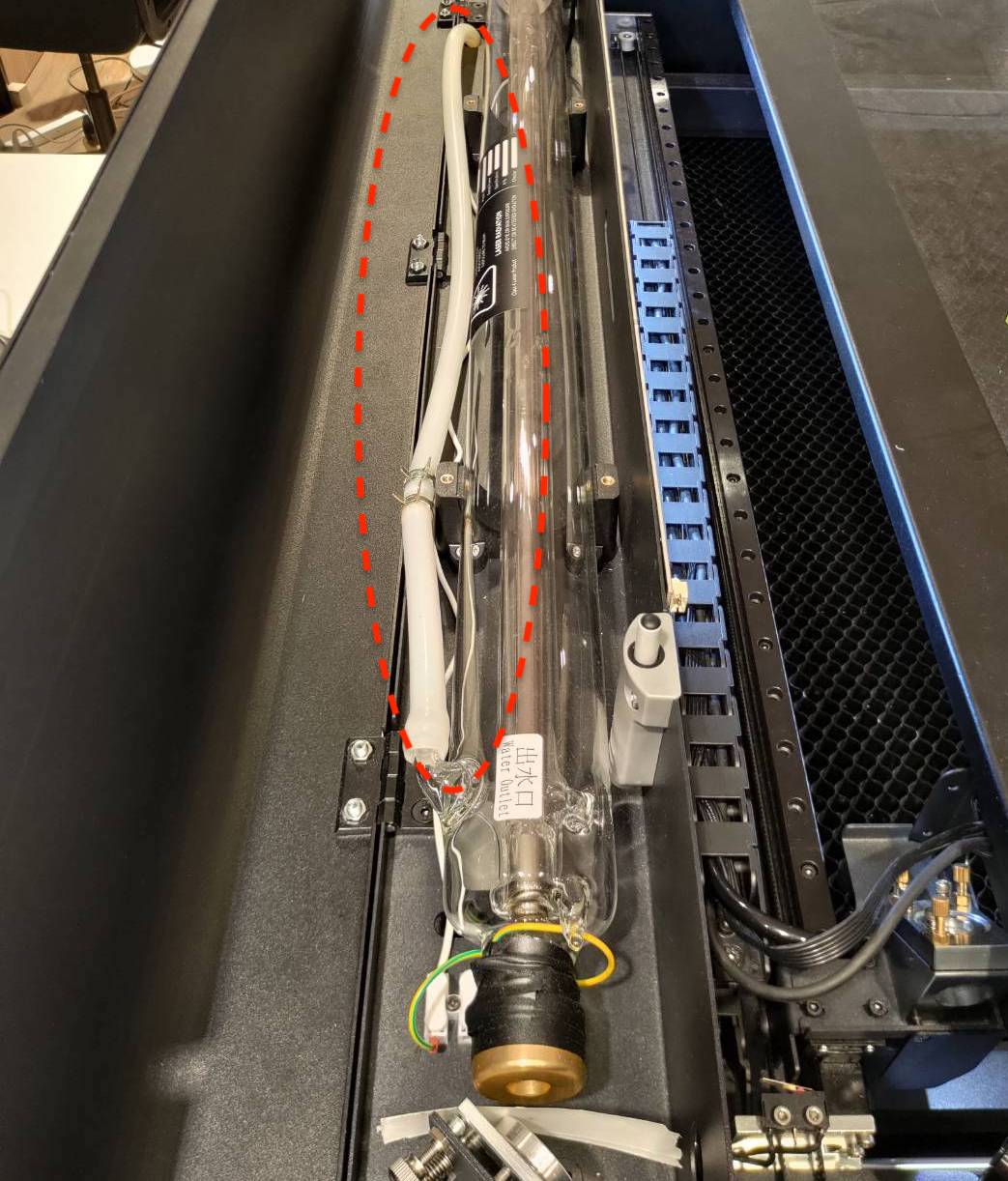

• Posizione #3 - Tubo laser:
  (Il coperchio posteriore deve essere aperto per primo. Si prega di fare riferimento al video dove le istruzioni su come aprire il coperchio saranno mostrate da 0:40 a 0:55 con un cacciavite Torx T8.)


Determinare il risultato e la prossima azione da intraprendere:

Passo 5 - Verificare se la pompa dell'acqua può essere attivata.

Si prega di fare riferimento al video sottostante per sapere come eseguire il test.
(Pannello macchina > Manutenzione > Pompa > Controllare la pompa sul retro)

• Come controllare:

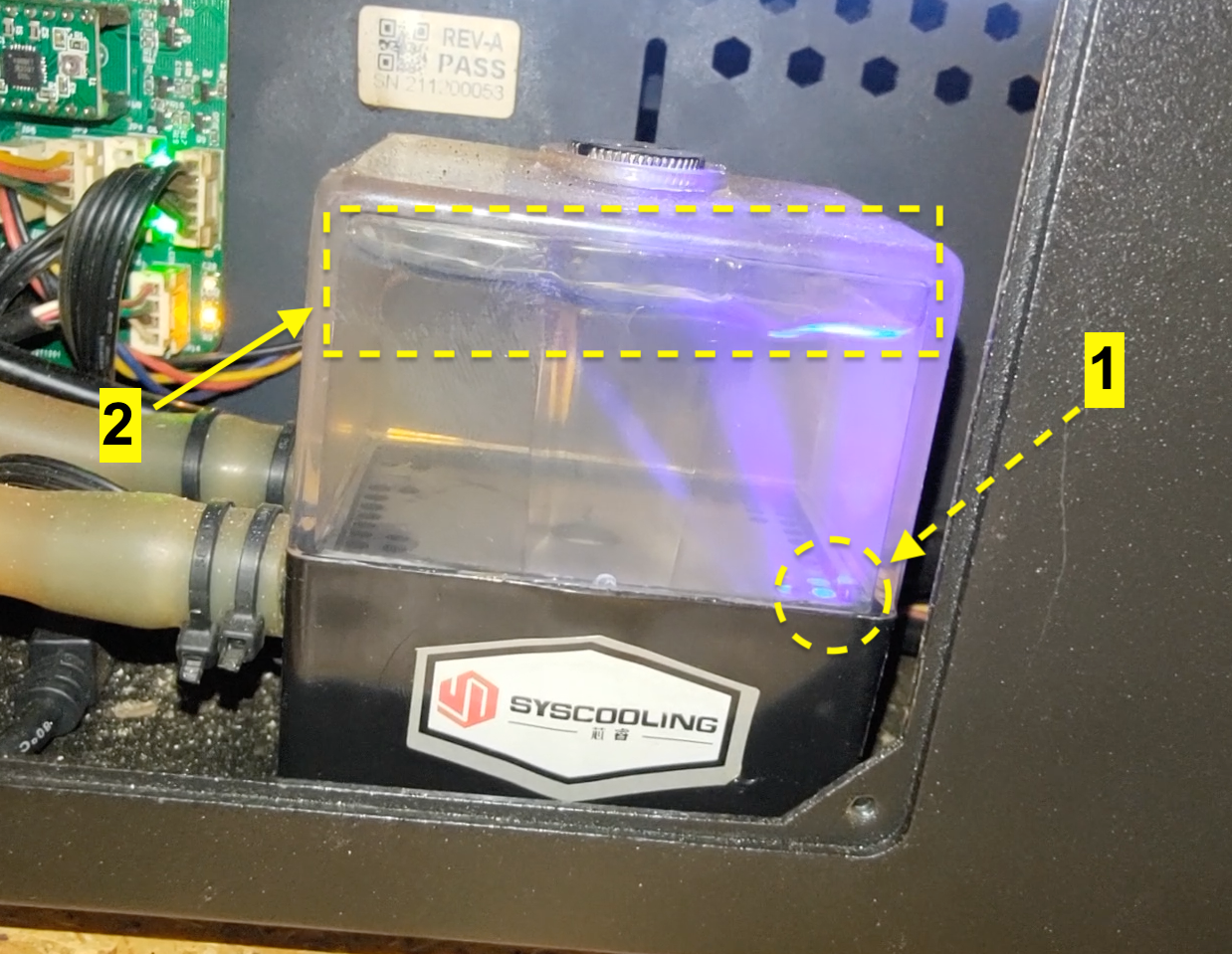

Se una pompa dell'acqua viene attivata correttamente, avrà due comportamenti:

1. Il LED blu all'interno del serbatoio sarà acceso.
2. L'acqua all'interno del serbatoio verrà pompata.


Determinare il risultato e la prossima azione da intraprendere:

Passo 6 - Prova ad attivare fisicamente la pompa dell'acqua:

Si prega di intraprendere le seguenti azioni per provare ad attivare la pompa dell'acqua.

Se il LED blu è acceso ma la pompa non sta pompando:

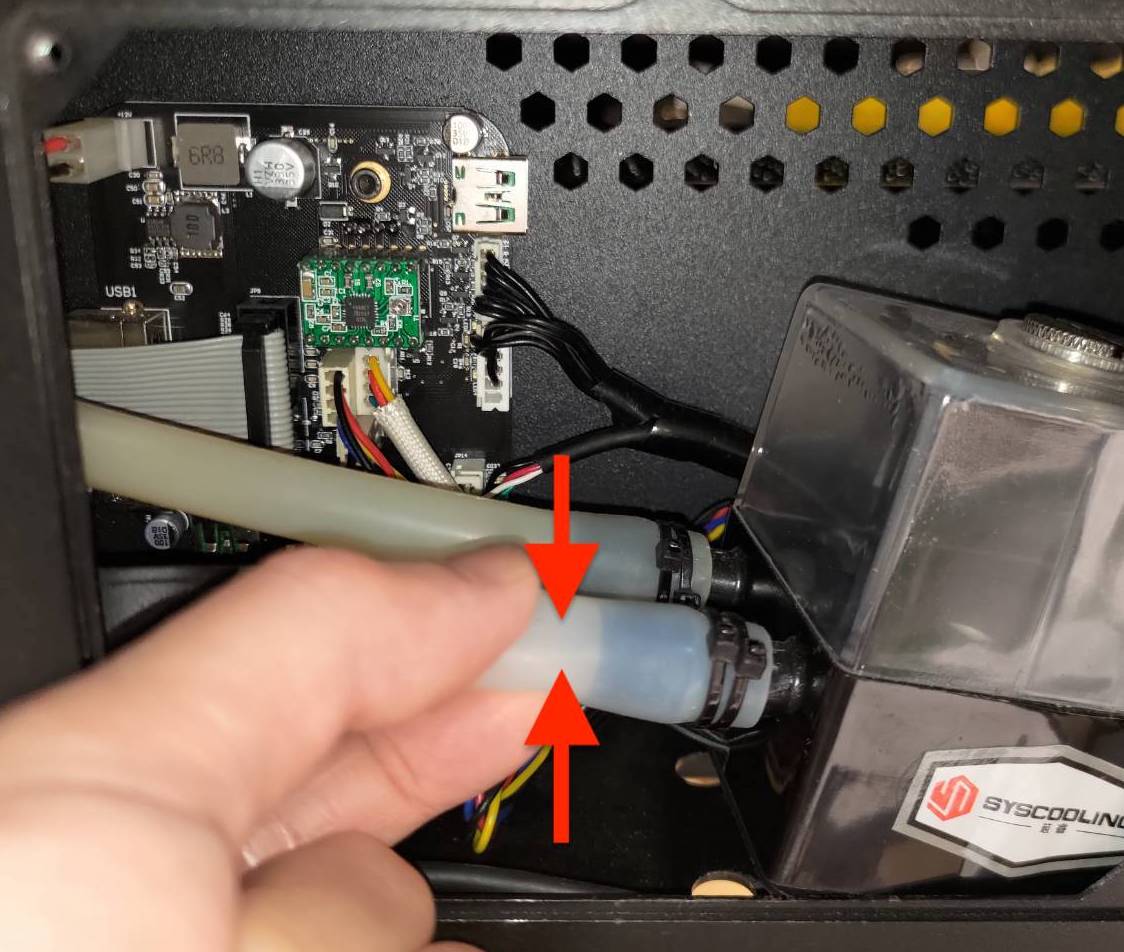

• Abilitare prima la pompa nella pagina Manutenzione e pizzicare entrambi i tubi all'ingresso e all'uscita della pompa per applicare pressione con le dita.
  (Potrebbe essere l'aria bloccata nel sistema che la pompa non è in grado di spingere.)

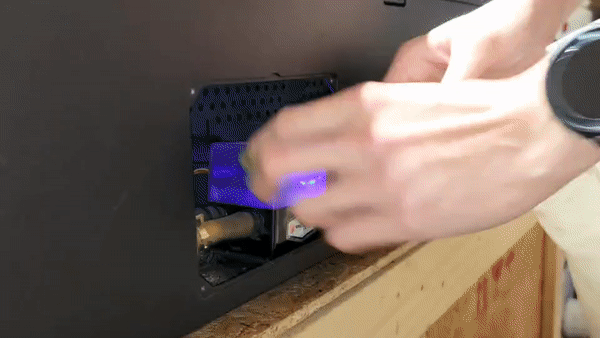

• Abilitare prima la pompa nella pagina Manutenzione, quindi estrarre la pompa e scuoterla.
  (Potrebbe essere la turbina della pompa bloccata che impedisce alla pompa di pompare acqua.)



Se il LED blu è spento:

• Ricollega il cavo della pompa dell'acqua sulla scheda del plotter sul retro della macchina.
  Si prega di fare riferimento al diagramma per trovare il cavo dell'acqua da ricollegare.
  (Potrebbe essere che il collegamento del cavo sia allentato, causando il mancato funzionamento della pompa)

Determinare il risultato e la prossima azione da intraprendere:

Passo 7 - Ricollega il cavo del sensore di flusso:

Una cattiva velocità del flusso può essere influenzata da un collegamento improprio del sensore di flusso.

• Ricollega il cavo del sensore di flusso sulla scheda del plotter sul retro della macchina.
  Si prega di fare riferimento al diagramma per trovare il cavo da ricollegare.


• Una volta ricollegato, esegui un test della velocità del flusso e vedi come va.



Determinare il risultato e la prossima azione da intraprendere:

Passo 8 - Riflashare la scheda SD:

Si prega di fare riferimento al article per riflashare la scheda SD e quindi eseguire un test di velocità del flusso.
(Lo scopo è vedere se si tratta di un problema relativo al firmware o di un problema relativo all'hardware.)

Determinare il risultato e la prossima azione da intraprendere:

Passo 9 - Segnalare al rivenditore locale o al supporto FLUX:

• Si prega di seguire le istruzioni nel link sottostante per segnalare correttamente un problema al rivenditore locale o al supporto FLUX. [Contatta il servizio clienti]
• Assicurarsi di aver completato la lista di controllo e di averla salvata come file PDF in modo da poter condividere le azioni intraprese.

*Le informazioni raccolte come foto o video che mostrano il problema della macchina in questo articolo saranno necessarie per essere condivise con il rivenditore o il supporto FLUX.

#END
