#913 Rilevamento Flusso d'Aria Anomalo

FLUX Support Team
  • Aggiornato



Possibili cause:

  1. Il sistema si guasta (Ri-aggiornare il firmware, ripristinare le impostazioni di fabbrica o riscrivere la scheda SD).
  2. Il tubo dell'aria è piegato o danneggiato.
  3. Il tubo trasparente a 3 vie (raccordo a T) sul sensore è piegato o danneggiato.
  4. La scheda madre/MB/motherboard non funziona correttamente.
  5. La pompa dell'aria è troppo debole.
  6. La pompa dell'aria è troppo forte. (Meno probabile)



Passo 1

Verificare se l'aria fuoriesce dall'ugello laser.

  • Entrare in modalità Manutenzione sul pannello e abilitare la pompa dell'aria.
  • Utilizzare la mano o un pezzo di carta per verificare se l'aria fuoriesce dall'ugello laser.



Determinare il risultato del test e la prossima azione da intraprendere.



Passo 1.1

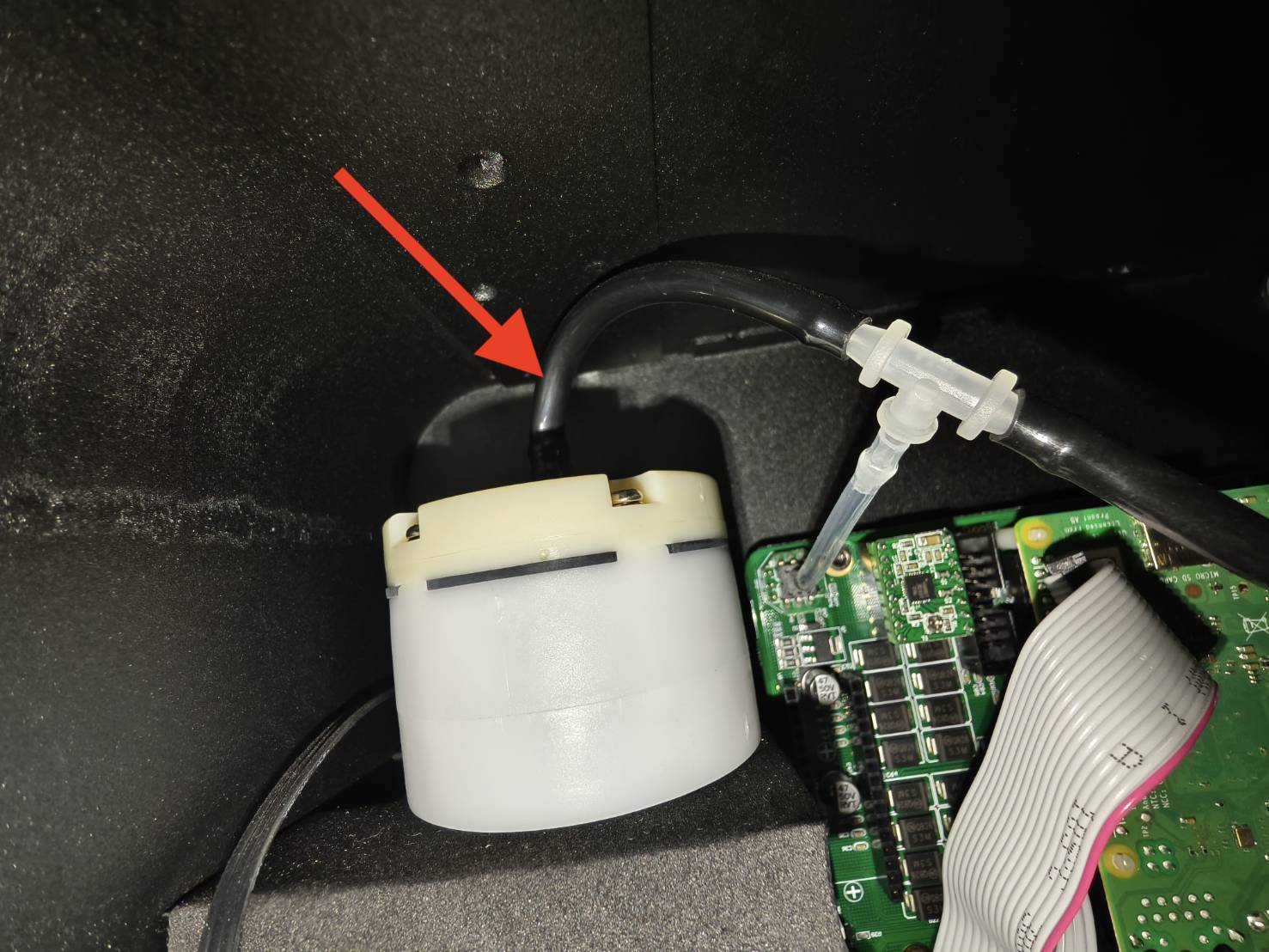

Rimuovere il coperchio laterale per controllare o ricollegare i due pin del cavo della pompa dell'aria e il tubo dell'aria collegato alla parte superiore della pompa dell'aria.

  • Spegnere la macchina. Rimuovere il coperchio laterale svitando queste viti T8 e scollegare le due estensioni USB. (Fare riferimento al diagramma se la scheda PCB non è uguale a quella nella foto.)

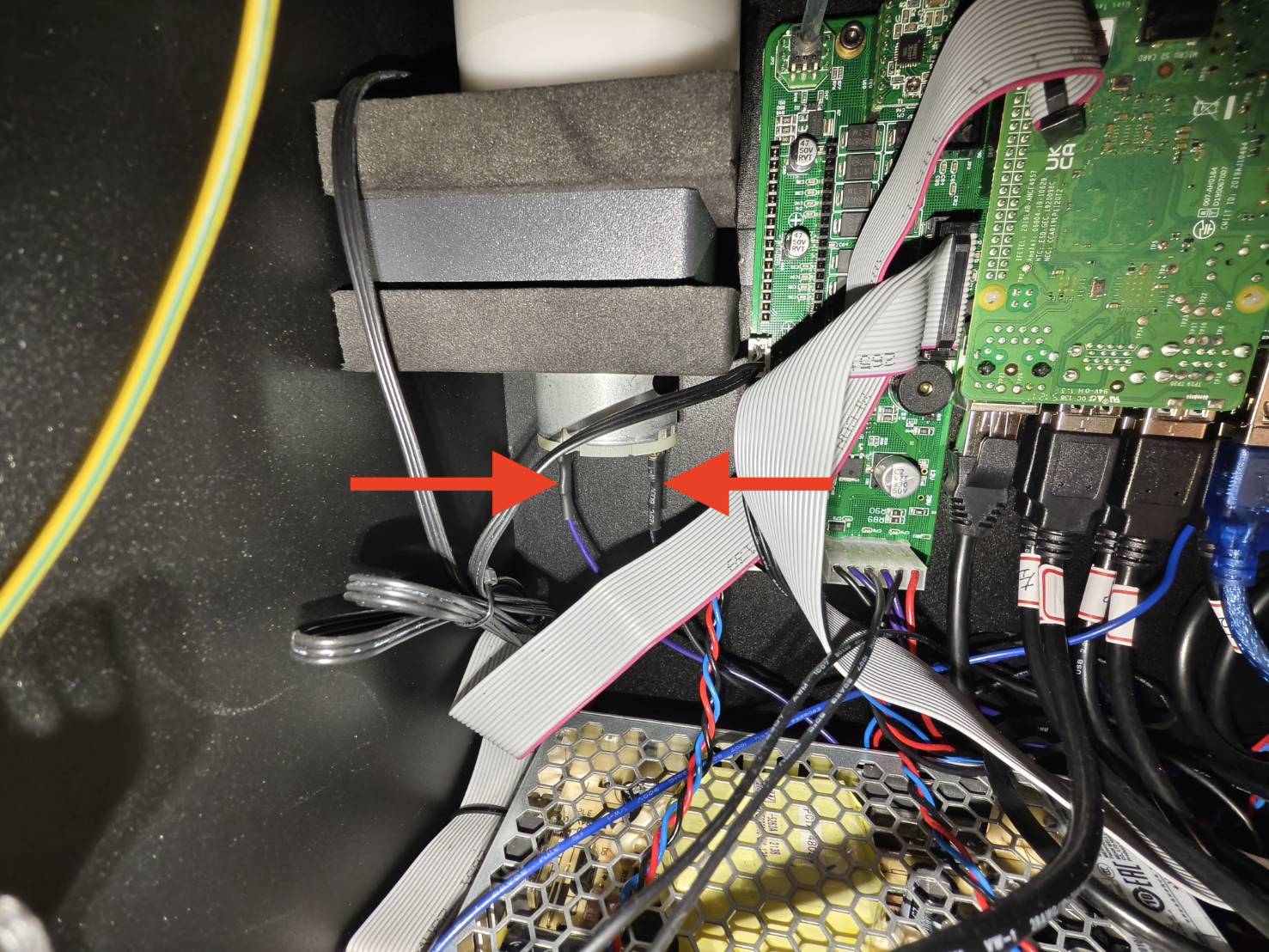

  • Controllare o ricollegare i due pin del cavo della pompa dell'aria.



  • Controllare il tubo dell'aria sulla pompa dell'aria.



  • Controllare il tubo dell'aria sull'ugello laser. (Lo schermo deve essere rimosso.)




  • Accendere la macchina e abilitare la pompa dell'aria per verificare se l'aria fuoriesce dall'ugello laser.


Determinare il risultato del test e la prossima azione da intraprendere.



Passo 1.2

Ripristinare la macchina alle impostazioni di fabbrica e verificare se l'aria fuoriesce dall'ugello laser.

5-30 Ripristino alle impostazioni di fabbrica



Determinare il risultato del test e la prossima azione da intraprendere.



Passo 1.3

Riscrivere la scheda SD e verificare se l'aria fuoriesce dall'ugello laser.

5-24 HEXA - Riscrittura della scheda SD



Determinare il risultato del test e la prossima azione da intraprendere.

  • No, l'aria non fuoriesce >> Contattare l'assistenza clienti
    • Possibile causa:
      1. La pompa dell'aria è difettosa e deve essere sostituita
      2. La scheda madre è difettosa e deve essere sostituita



Passo 1.4

Abilitare il valore del flusso d'aria sul pannello e spostare la testa laser nell'area di lavoro per vedere se il valore cambia mentre si sposta la testa laser.



Determinare il risultato del test e la prossima azione da intraprendere.

  • Il valore è sempre entro l'intervallo normale >> Passo 1.5
  • Il valore è sempre inferiore al valore minimo >> Passo 3
  • Il valore è sempre superiore all'intervallo massimo >> Passo 4
  • Il valore cambia entro il valore normale e massimo >> Passo 4



Passo 1.5

Eseguire un'attività e verificare se l'errore si ripresenta.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determinare il risultato del test e la prossima azione da intraprendere.

  • No, l'errore non si ripresenta >> Problema risolto
    • Possibile causa:
      1. Il sistema non funziona



Passo 2

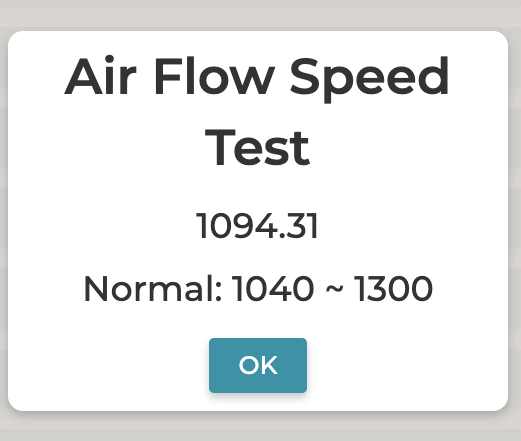

Abilitare il valore del flusso d'aria sul pannello e spostare la testa laser nell'area di lavoro per vedere se il valore cambia mentre si sposta la testa laser.



Determinare il risultato del test e la prossima azione da intraprendere.

  • Il valore è sempre entro l'intervallo normale >> Passo 2.1
  • Il valore è sempre inferiore al valore minimo >> Passo 3
  • Il valore è sempre superiore all'intervallo massimo >> Passo 4
  • Il valore cambia entro il valore normale e massimo >> Passo 4



Passo 2.1

Eseguire un'attività e verificare se l'errore si ripresenta.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determinare il risultato del test e la prossima azione da intraprendere.

  • No, l'errore non si ripresenta >> La macchina non ha problemi
  • Sì, l'errore si ripresenta ancora >> Passo 2.2



Passo 2.2

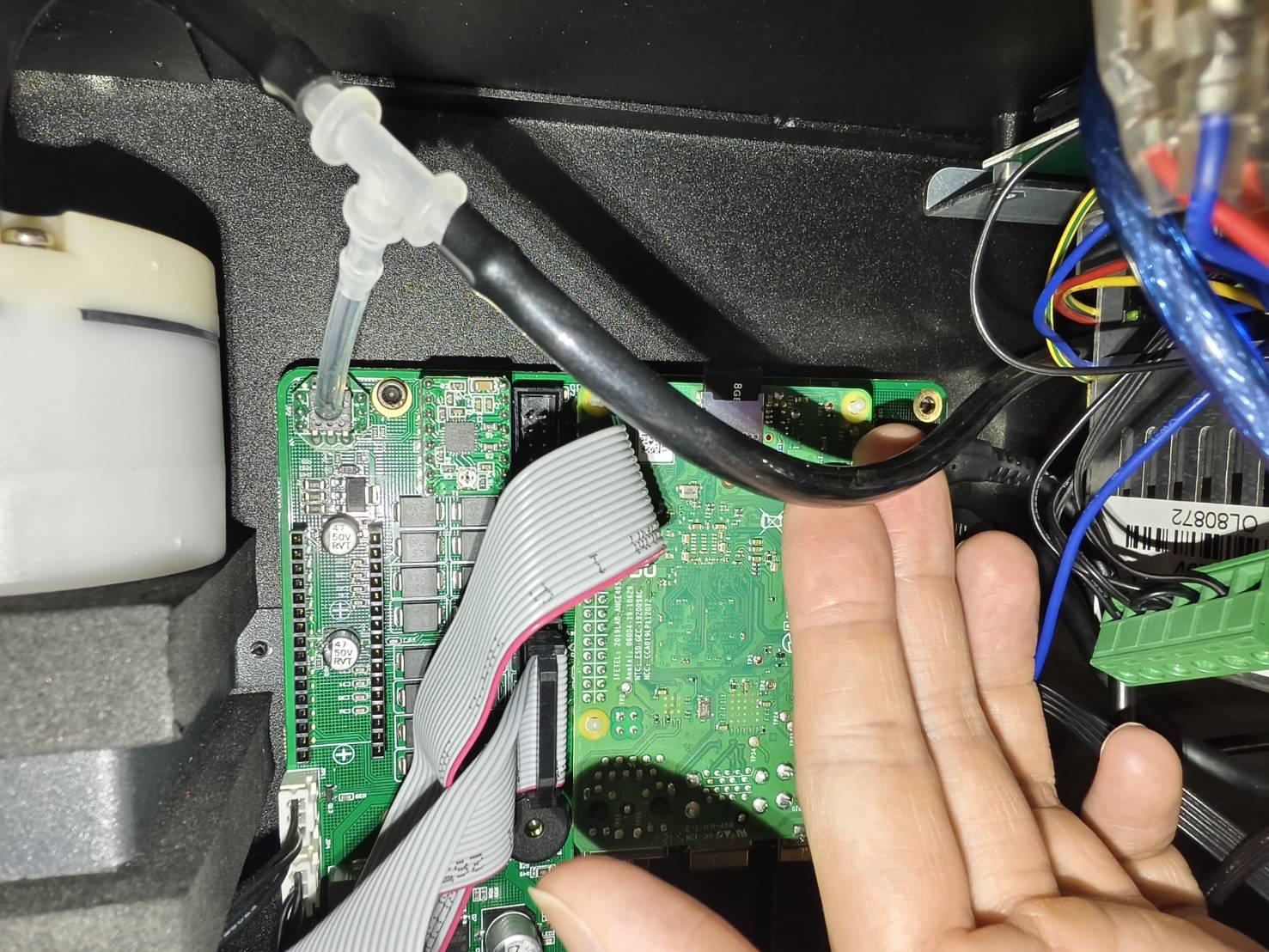

Ricollegare il tubo trasparente a 3 vie (giunto a T). Eseguire un'attività e verificare se l'errore si ripresenta.

  • Spegnere la macchina. Rimuovere il coperchio laterale svitando queste viti T8 e scollegare le due estensioni USB. (Fare riferimento al diagramma se la scheda PCB non è uguale a quella nella foto.)



  • Ricollegare il tubo trasparente a 3 vie (giunto a T).



  • Eseguire un'attività e verificare se l'errore si ripresenta.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Determinare il risultato del test e la prossima azione da intraprendere.

  • No, l'errore non si ripresenta >> Problema risolto
    • Possibile causa:
      1. Il collegamento del tubo trasparente a 3 vie (giunto a T) era difettoso
  • Sì, l'errore si ripresenta ancora >> Passo 2.3



Passo 2.3

Riscrivere la scheda SD ed eseguire un'attività per verificare se l'errore si ripresenta.

5-24 HEXA - Riscrittura della scheda SD



Determinare il risultato del test e la prossima azione da intraprendere.

  • No, l'errore non si ripresenta >> Problema risolto
    • Possibile causa:
      1. Il sistema non funziona



Passo 3

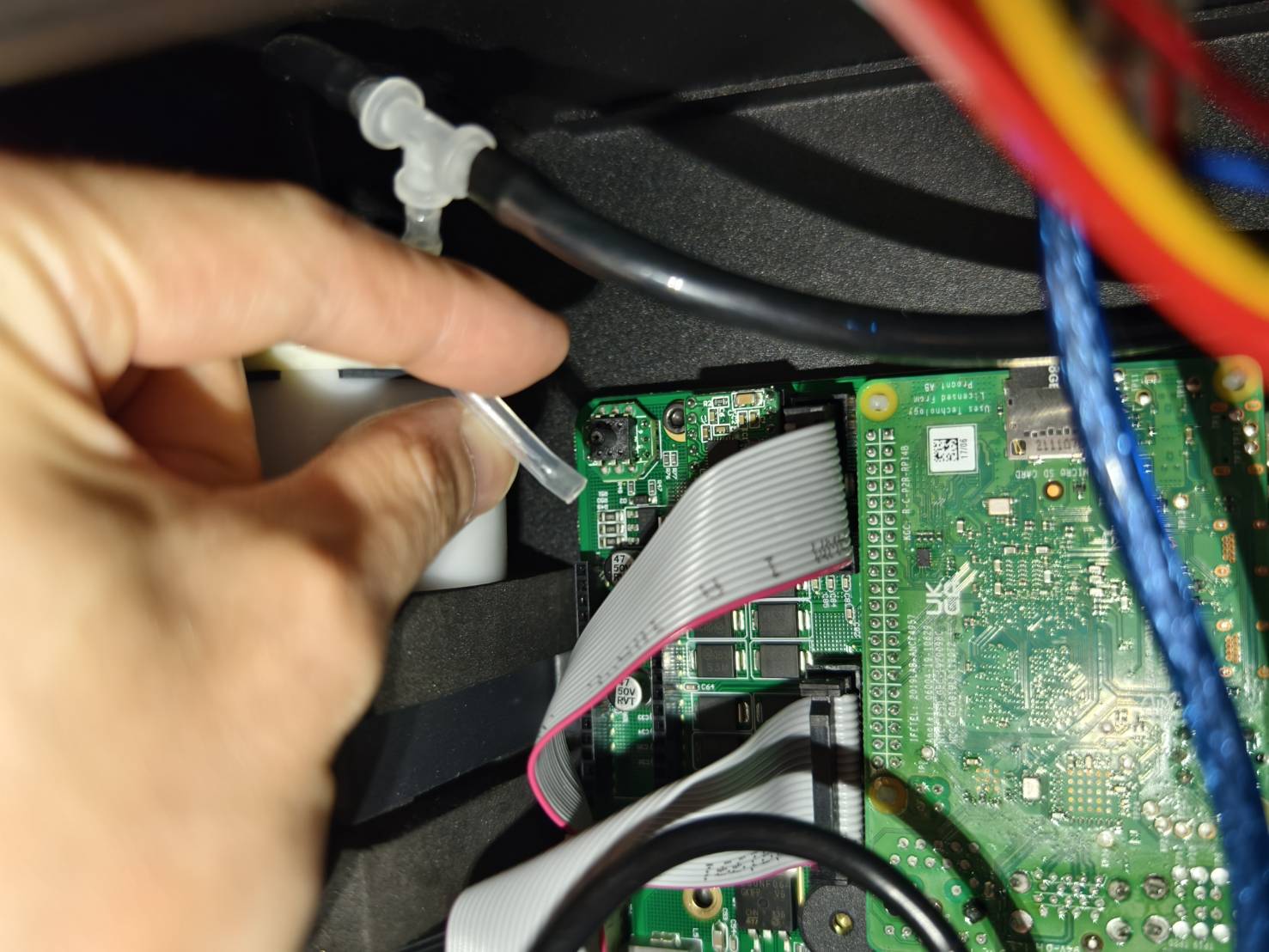

Ricollegare il tubo trasparente a 3 vie (giunto a T) e controllare il valore del flusso d'aria.

  • Spegnere la macchina. Rimuovere il coperchio laterale svitando queste viti T8 e scollegare le due estensioni USB. (Fare riferimento al diagramma se la scheda PCB non è uguale a quella nella foto.)



  • Ricollegare il tubo trasparente a 3 vie (giunto a T).



  • Spostare la testa laser e controllare il valore del flusso d'aria.



Determinare il risultato del test e la prossima azione da intraprendere.

  • Il valore è sempre entro l'intervallo normale >> Passo 3.3
  • Il valore è sempre inferiore al valore minimo >> Passo 3.1
  • Il valore è sempre superiore all'intervallo massimo >> Passo 4
  • Il valore cambia entro il valore normale e massimo >> Passo 4



Passo 3.1

Verificare se ci sono perdite o danni al tubo dell'aria e al tubo trasparente a 3 vie.

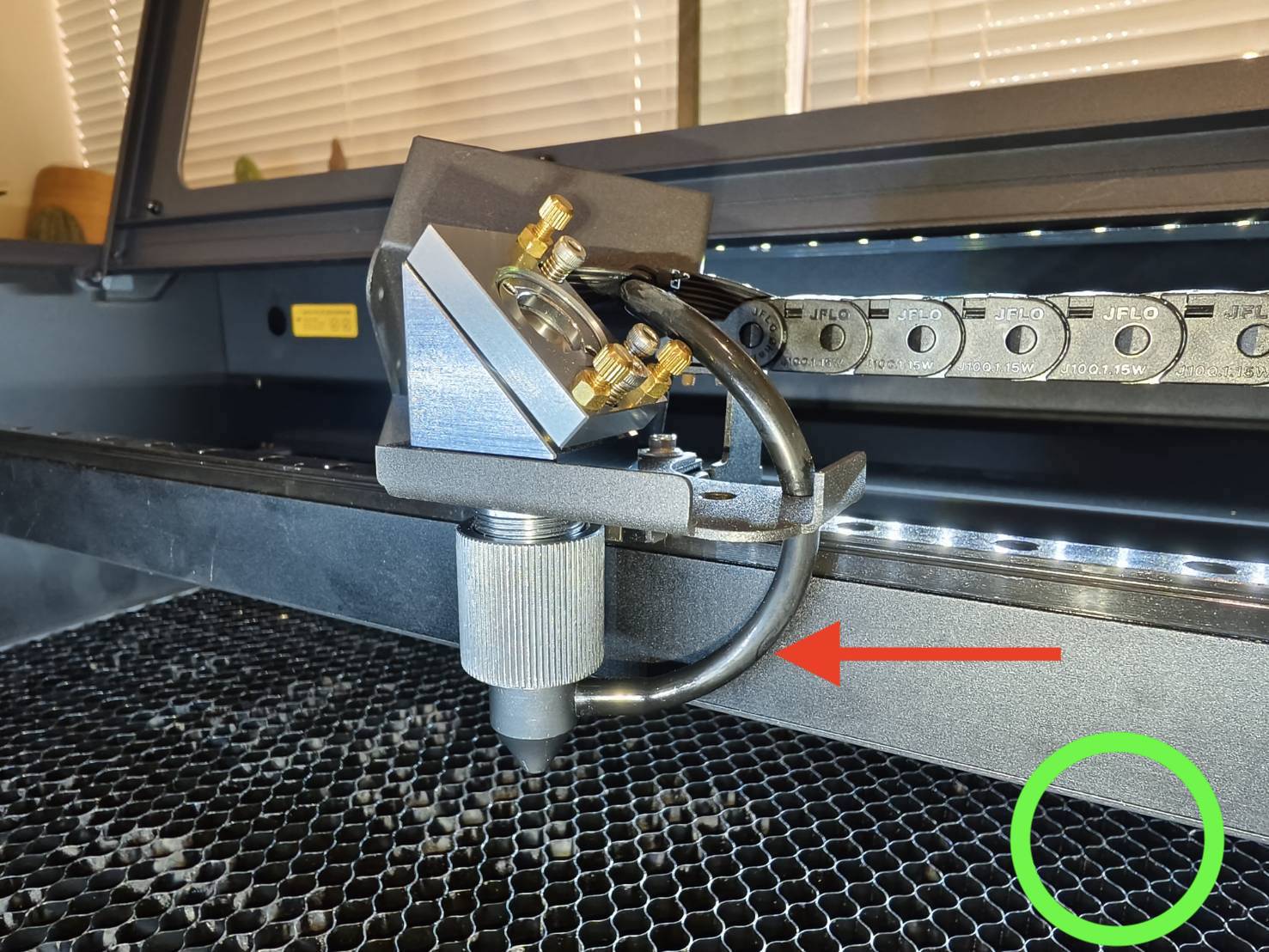

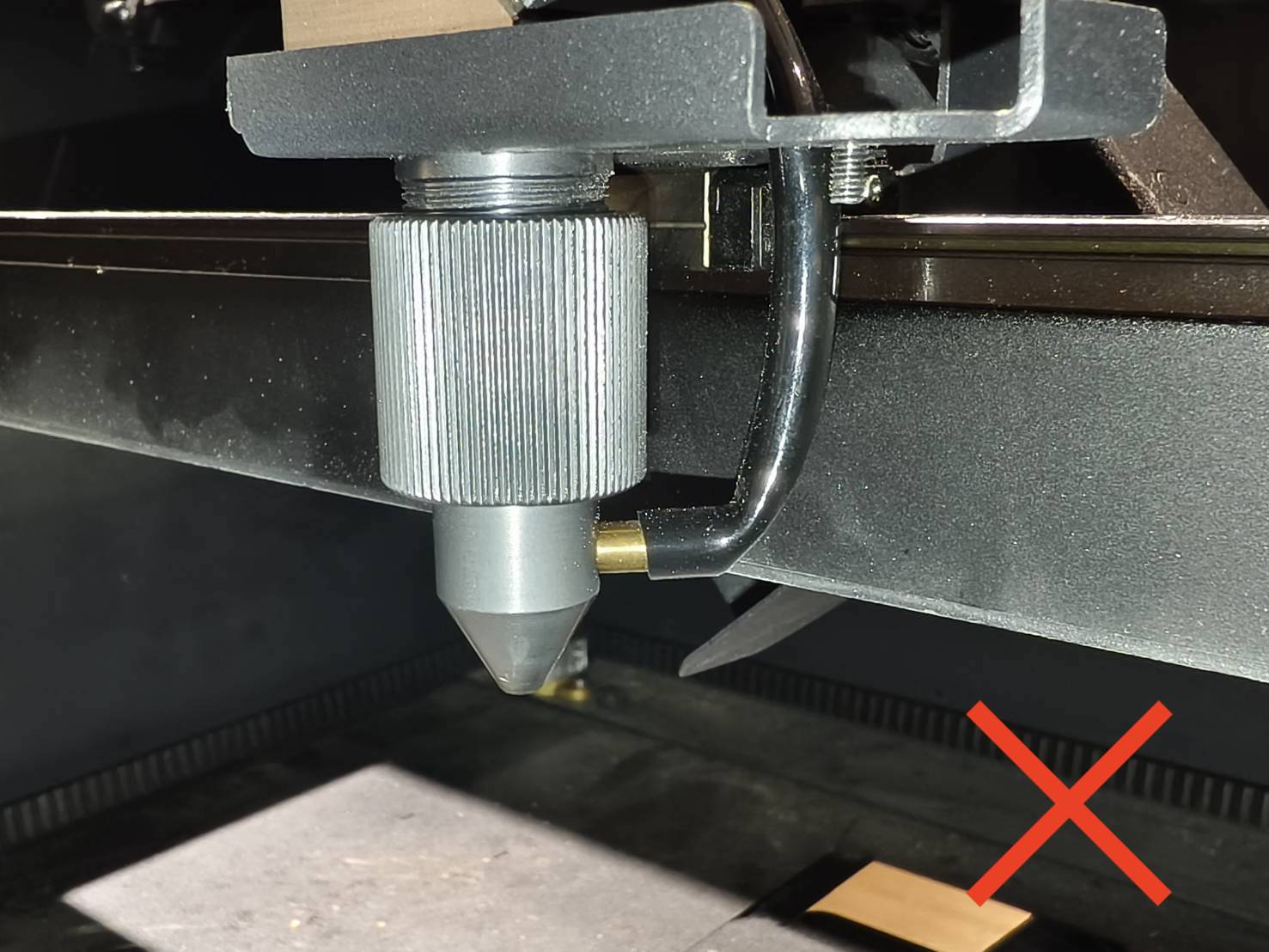

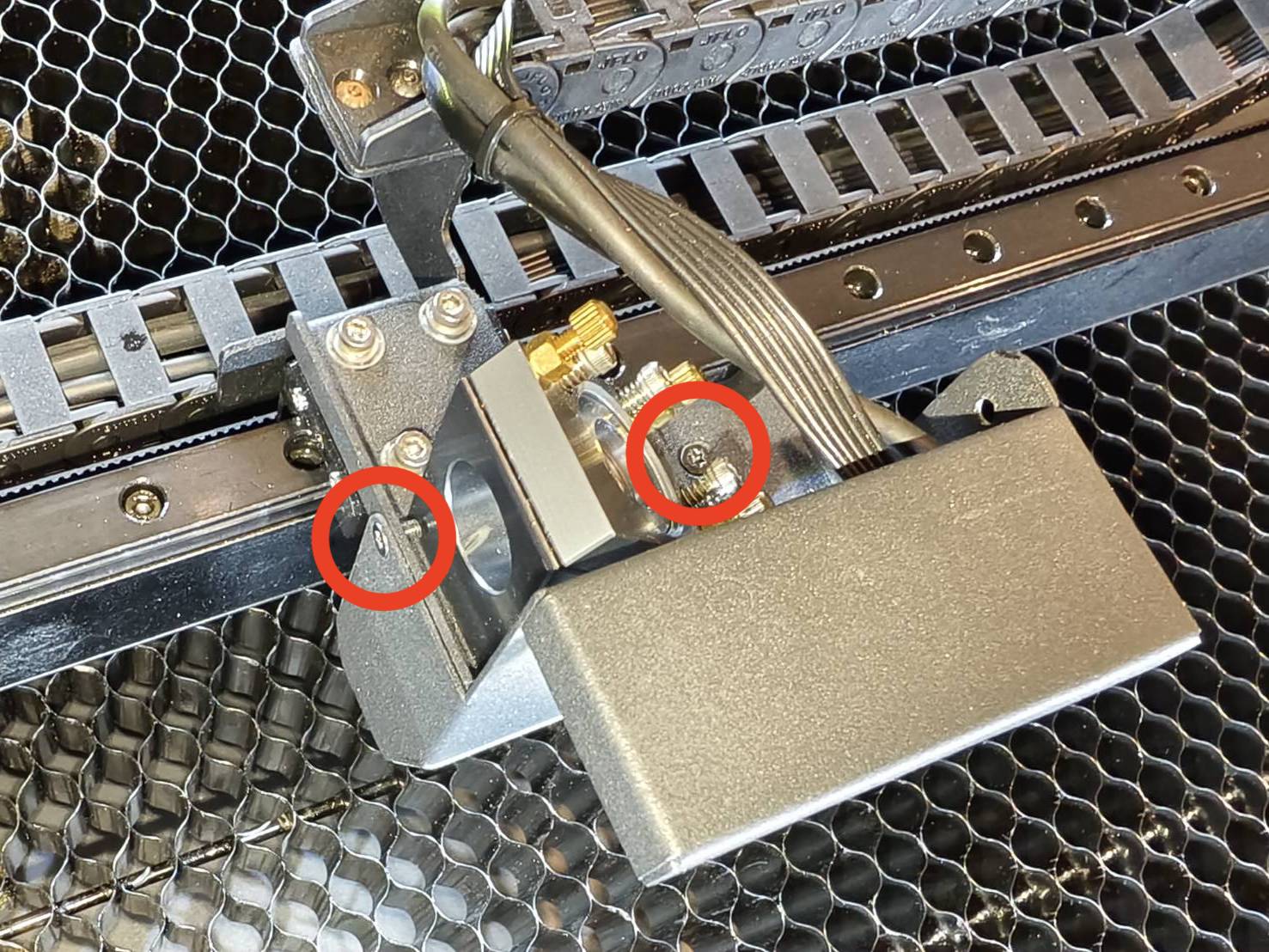

  • Controllare il tubo dell'aria sull'ugello laser. (Lo schermo deve essere rimosso.)


  • Controllare il tubo dell'aria sulla pompa dell'aria.



  • Controllare il tubo trasparente a 3 vie.



  • Controllare il percorso del tubo dell'aria.

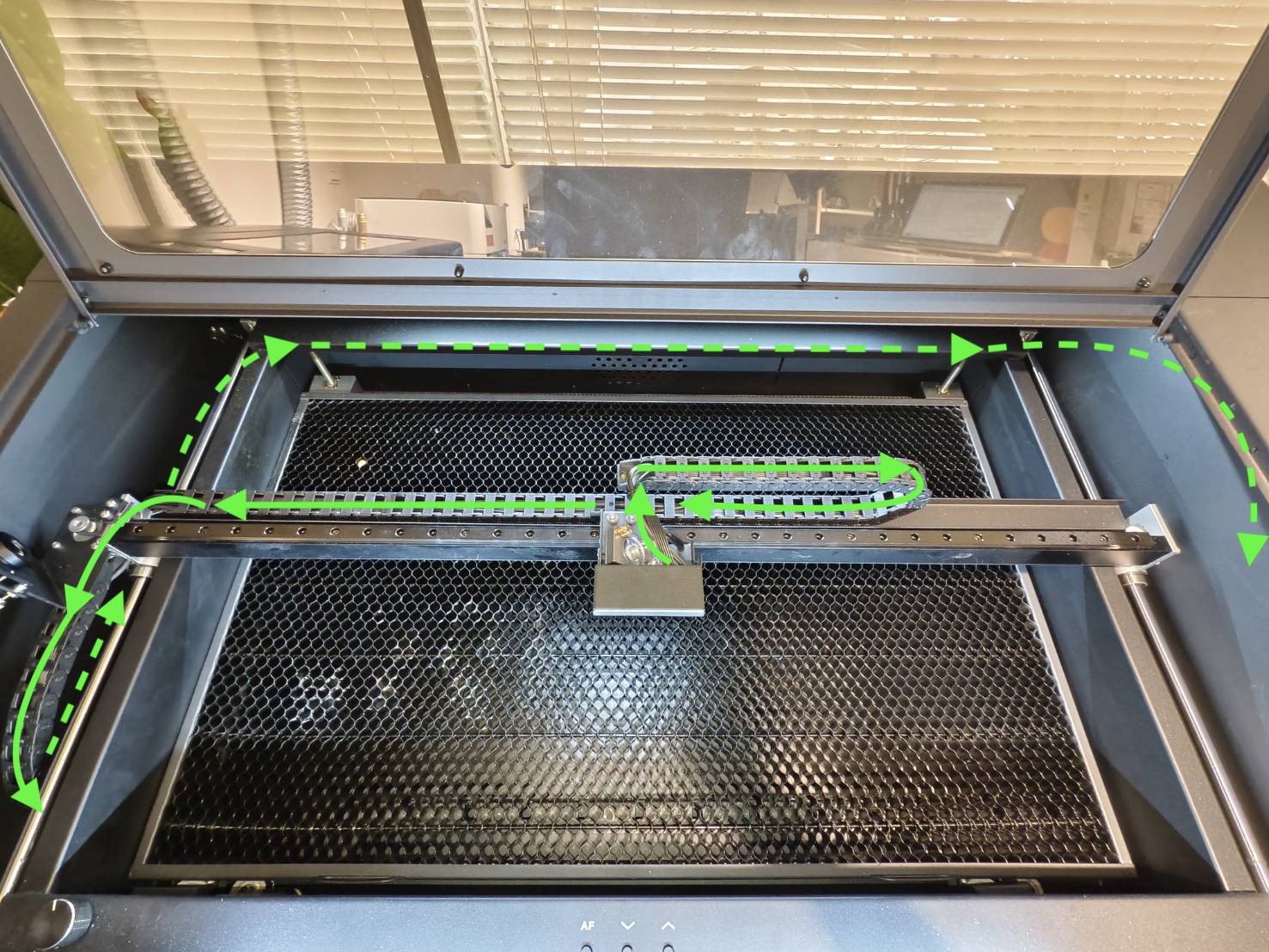

    La disposizione del tubo dell'aria in generale

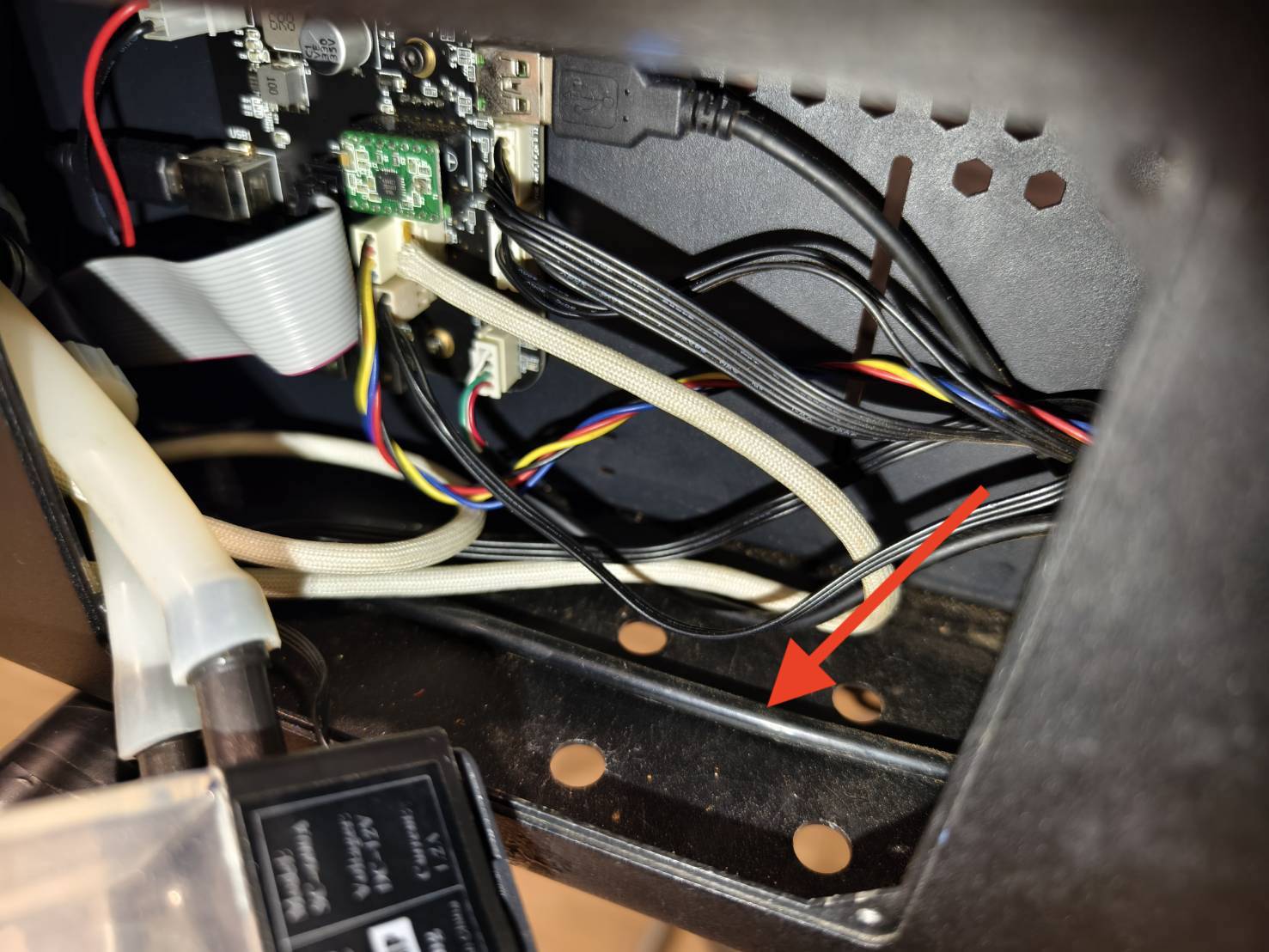

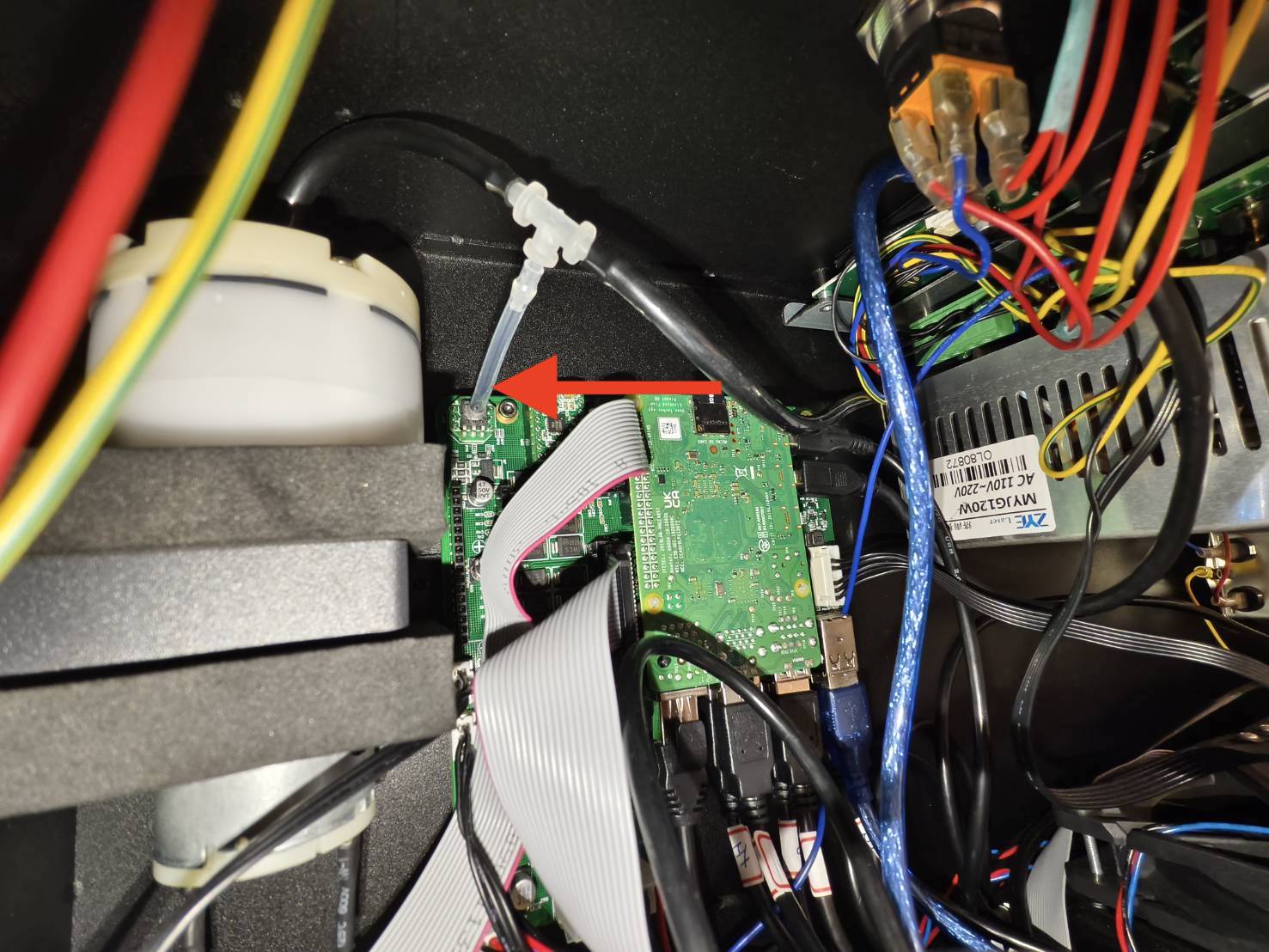

    Nella parte posteriore della macchina è possibile controllare una sezione del tubo dell'aria

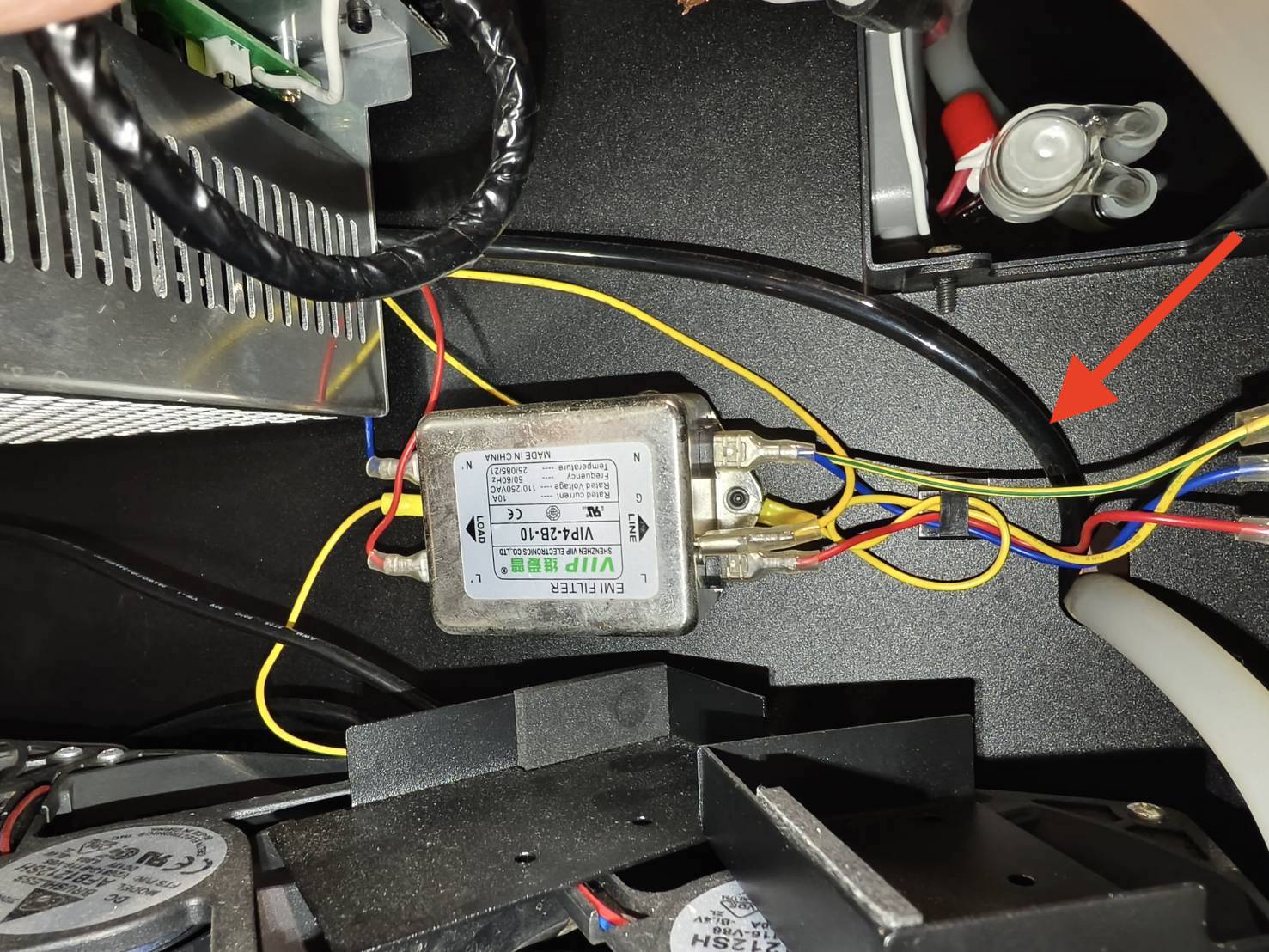

    Sul lato della pompa dell'aria, è possibile controllare una sezione del tubo dell'aria



Determinare il risultato del test e la prossima azione da intraprendere.

  • Il tubo dell'aria e il tubo trasparente a 3 vie sono in buone condizioni >> Passo 3.2
  • Il tubo dell'aria o il tubo trasparente a 3 vie è difettoso >> Contattare l'assistenza clienti
    • Possibile causa:
      1. Il tubo dell'aria è difettoso e deve essere sostituito
      2. Il tubo trasparente a 3 vie è difettoso e deve essere sostituito



Passo 3.2

Riscrivere la scheda SD e verificare se il valore del flusso d'aria torna normale.

5-24 HEXA - Riscrittura della scheda SD



Determinare il risultato del test e la prossima azione da intraprendere.

  • Il valore è sempre entro l'intervallo normale >> Passo 3.3
  • Il valore è sempre inferiore al valore minimo >> Contattare l'assistenza clienti
    • Possibile causa:
      1. La pompa dell'aria è difettosa e deve essere sostituita
      2. La scheda madre è difettosa e deve essere sostituita
      3. Il tubo trasparente a 3 vie è difettoso e deve essere sostituito
  • Il valore è sempre superiore all'intervallo massimo >> Passo 4
  • Il valore cambia entro il valore normale e massimo >> Passo 4



Passo 3.3

Eseguire un'attività e verificare se l'errore si ripresenta.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determinare il risultato del test e la prossima azione da intraprendere.

  • No, l'errore non si ripresenta >> Problema risolto
    • Possibile causa:
      1. Errore di sistema
      2. Il collegamento del tubo trasparente a 3 vie (giunto a T) era difettoso



Passo 4

Aprire il coperchio laterale e controllare se il tubo dell'aria nero è piegato in qualche punto.

  • Spegnere la macchina. Rimuovere il coperchio laterale svitando queste viti T8 e scollegare le due estensioni USB. (Fare riferimento al diagramma se la scheda PCB non è uguale a quella nella foto.)



  • Verificare se il tubo dell'aria è piegato in qualche punto.



Determinare il risultato del test e la prossima azione da intraprendere.



Passaggio 4.1

Provare a raddrizzare la sezione piegata del tubo dell'aria e verificare il valore del flusso d'aria.
Non tagliarlo. Lo scopo qui è solo di applicare una forza per raddrizzare il tubo.



Determinare il risultato del test e la prossima azione da intraprendere.

  • Il tubo dell'aria non può essere raddrizzato >> Contattare l'assistenza clienti
    • Possibile causa:
      1. Il tubo dell'aria è danneggiato e deve essere sostituito.
  • Il valore è sempre entro l'intervallo normale >> Passaggio 4.2
  • Il valore è sempre inferiore al valore minimo >> Passo 3
  • Il valore è sempre superiore all'intervallo massimo >> Contattare l'assistenza clienti
    • Possibile causa:
      1. Il tubo dell'aria è danneggiato e deve essere sostituito.
  • Il valore cambia entro il valore normale e massimo >> Contattare l'assistenza clienti
    • Possibile causa:
      1. Il tubo dell'aria è danneggiato e deve essere sostituito.



Passaggio 4.2

Eseguire un'attività e verificare se l'errore si ripresenta.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determinare il risultato del test e la prossima azione da intraprendere.

  • No, l'errore non si ripresenta >> Problema risolto
    • Possibile causa:
      1. Il tubo dell'aria era piegato ma può essere raddrizzato e riparato



Passaggio 4.3

Riscrivere la scheda SD ed eseguire un'attività per verificare se l'errore si ripresenta.

5-24 HEXA - Riscrittura della scheda SD



Determinare il risultato del test e la prossima azione da intraprendere.

  • No, l'errore non si ripresenta >> Problema risolto
    • Possibile causa:
      1. Il sistema non funziona



Passaggio 5

Riscrivere la scheda SD e verificare il valore del flusso d'aria.

5-24 HEXA - Riscrittura della scheda SD



Determinare il risultato del test e la prossima azione da intraprendere.

  • Il valore è sempre entro l'intervallo normale >> Passo 3.3
  • Il valore è sempre inferiore al valore minimo >> Passo 3
  • Il valore è sempre superiore all'intervallo massimo >> Passaggio 5.1
  • Il valore cambia entro il valore normale e massimo >> Passaggio 5.1



Passaggio 5.1

Scollegare il tubo trasparente a 3 vie dalla scheda madre e verificare se il valore diminuisce.



Determinare il risultato del test e la prossima azione da intraprendere.

  • Il valore diminuisce e rimane al di sotto del range normale >> Contattare l'assistenza clienti
    • La pompa dell'aria è difettosa e deve essere sostituita
    • Il tubo dell'aria è piegato in qualche punto e non può essere visto
    • La scheda madre è difettosa e deve essere sostituita (Meno probabile)
    • Il tubo trasparente a 3 vie è difettoso e deve essere sostituito (Meno probabile)
  • Il valore cambia all'interno del range normale e anormale >> Contattare l'assistenza clienti
    • Possibile causa:
      1. La scheda madre è difettosa e deve essere sostituita
  1.



Contattare l'assistenza clienti

  • Si prega di seguire le istruzioni nel link sottostante per segnalare correttamente un problema al proprio rivenditore locale o all'assistenza FLUX. [Contatta il Servizio Clienti]

*Le informazioni raccolte, come foto o video che mostrano il problema della macchina in questo articolo, dovranno essere condivise con il rivenditore o l'Assistenza FLUX.
