#901 Porta aperta/Problema porta/Il coperchio della porta non può essere chiuso

Passaggio 0 - Utilizzare la lista di controllo durante l'esecuzione dei passaggi:

Questa lista di controllo verrà utilizzata per registrare tutte le azioni intraprese in questo articolo.
Dopo aver completato la lista di controllo, stamparla per salvarla come PDF e inviarla al rivenditore o al supporto FLUX, se necessario. Queste informazioni saranno utili per risolvere i problemi e circoscrivere il problema.
Fare riferimento al link: 5-3 #901 Door Opened Checklist (HEXA)

Passaggio 1 - Impostare l'impulso su x0.01:

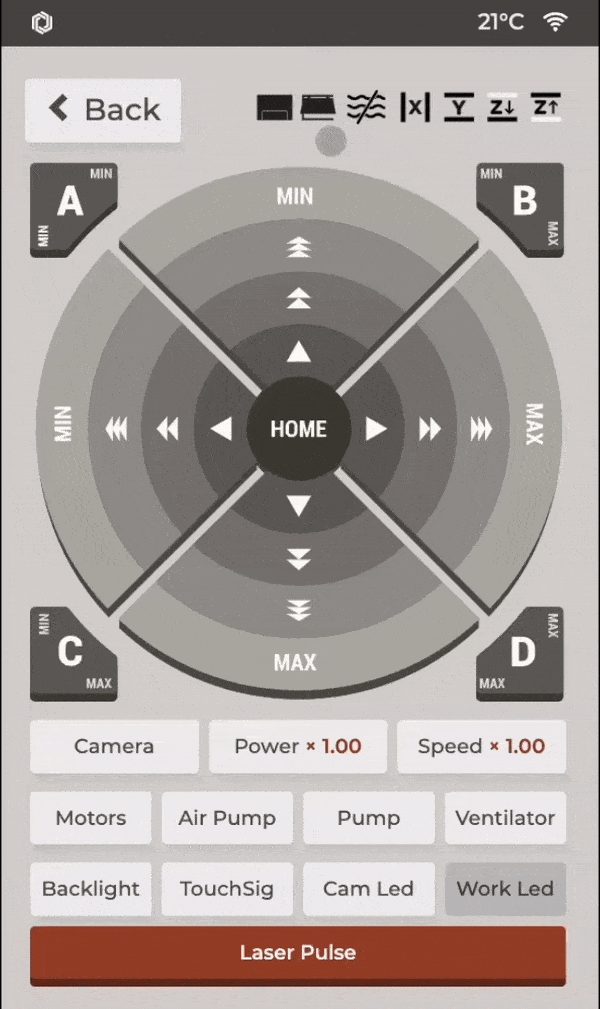

Per motivi di sicurezza, impostare la potenza su x0.01 per garantire che non ci siano impulsi durante il test.

Passaggio 2 - Controllare i magneti della porta:

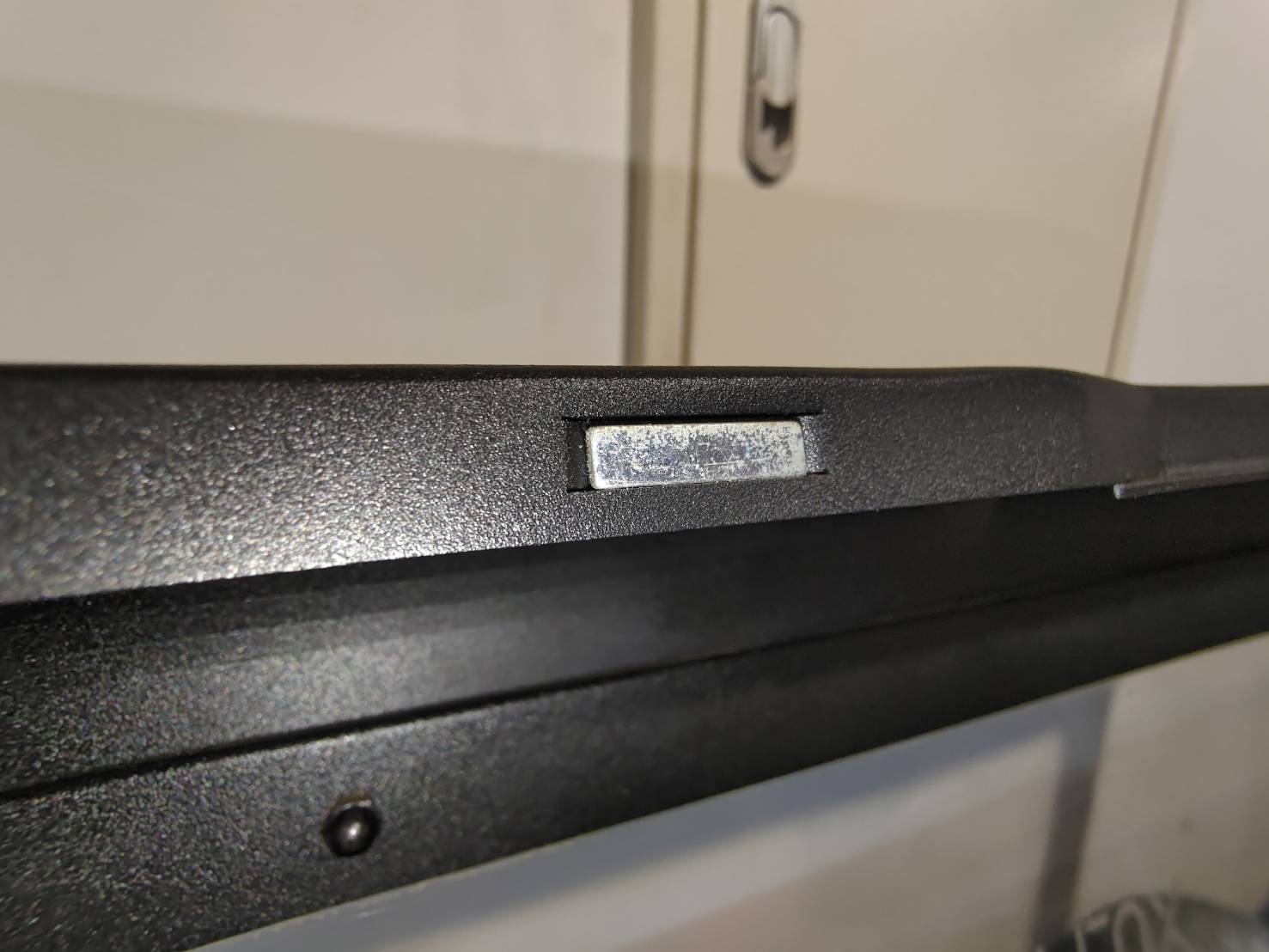

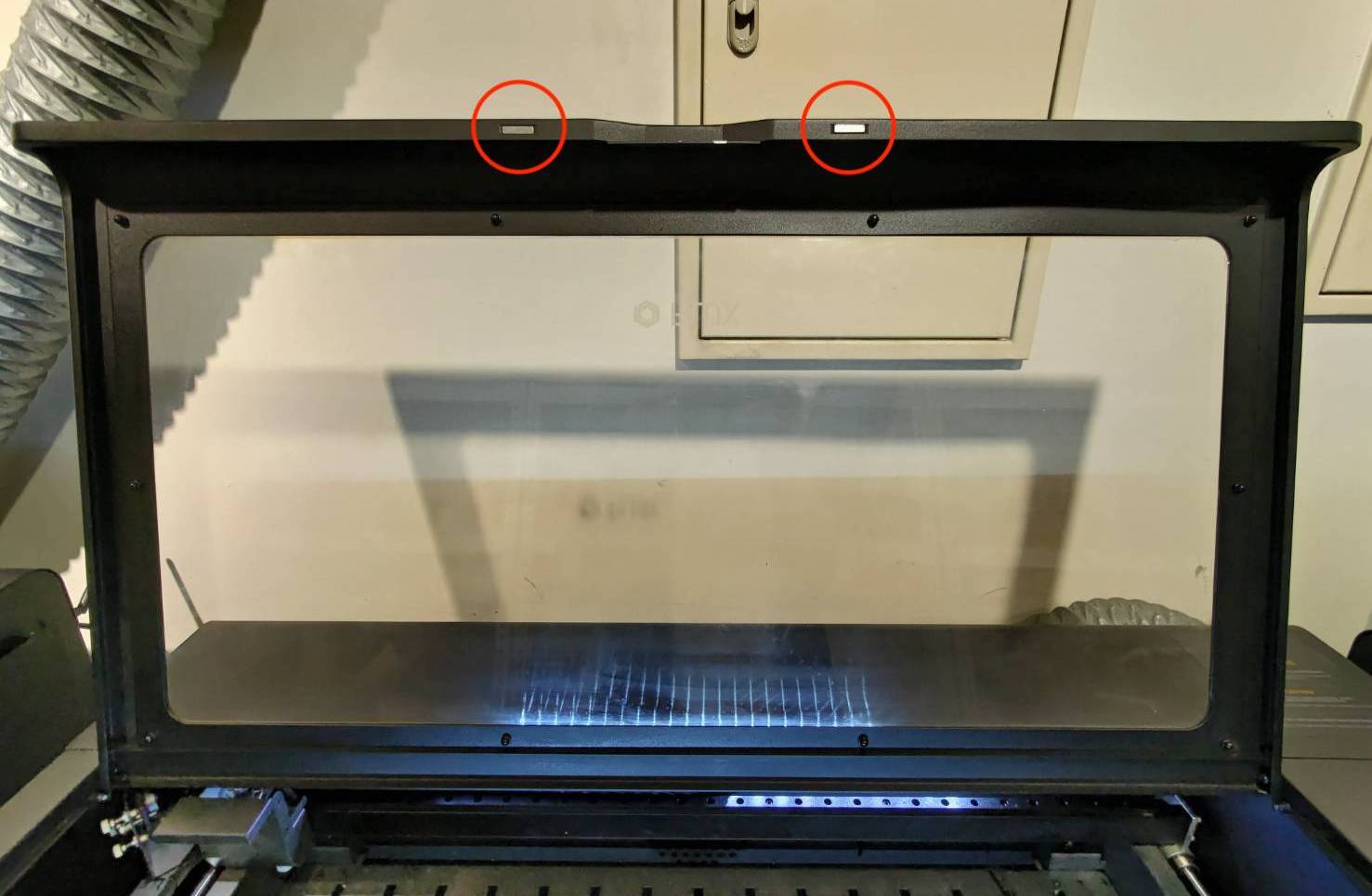

Ci saranno due magneti sulla porta. Aprire la porta per controllarli.

Determina il tuo risultato e la prossima azione da intraprendere:

Passo 3 - Controlla il sensore della porta:

Questo passaggio ti guiderà su come testare se il sensore della porta funziona normalmente con due dei distanziatori a cono forniti con la macchina.

• Il sensore della porta è integrato nelle luci a LED del telaio. Per favore, guarda il video qui sotto per trovarlo.



• Il sensore della porta avrà due luci LED in rosso e saranno sempre accese.




• Posiziona i distanziatori a cono vicino a entrambe le luci LED. La luce dovrebbe essere "più luminosa" quando rileva un magnete. Quando entrambi i LED rilevano i magneti contemporaneamente, un segnale di porta chiusa verrà inviato al sistema e l'icona sul pannello verrà modificata.

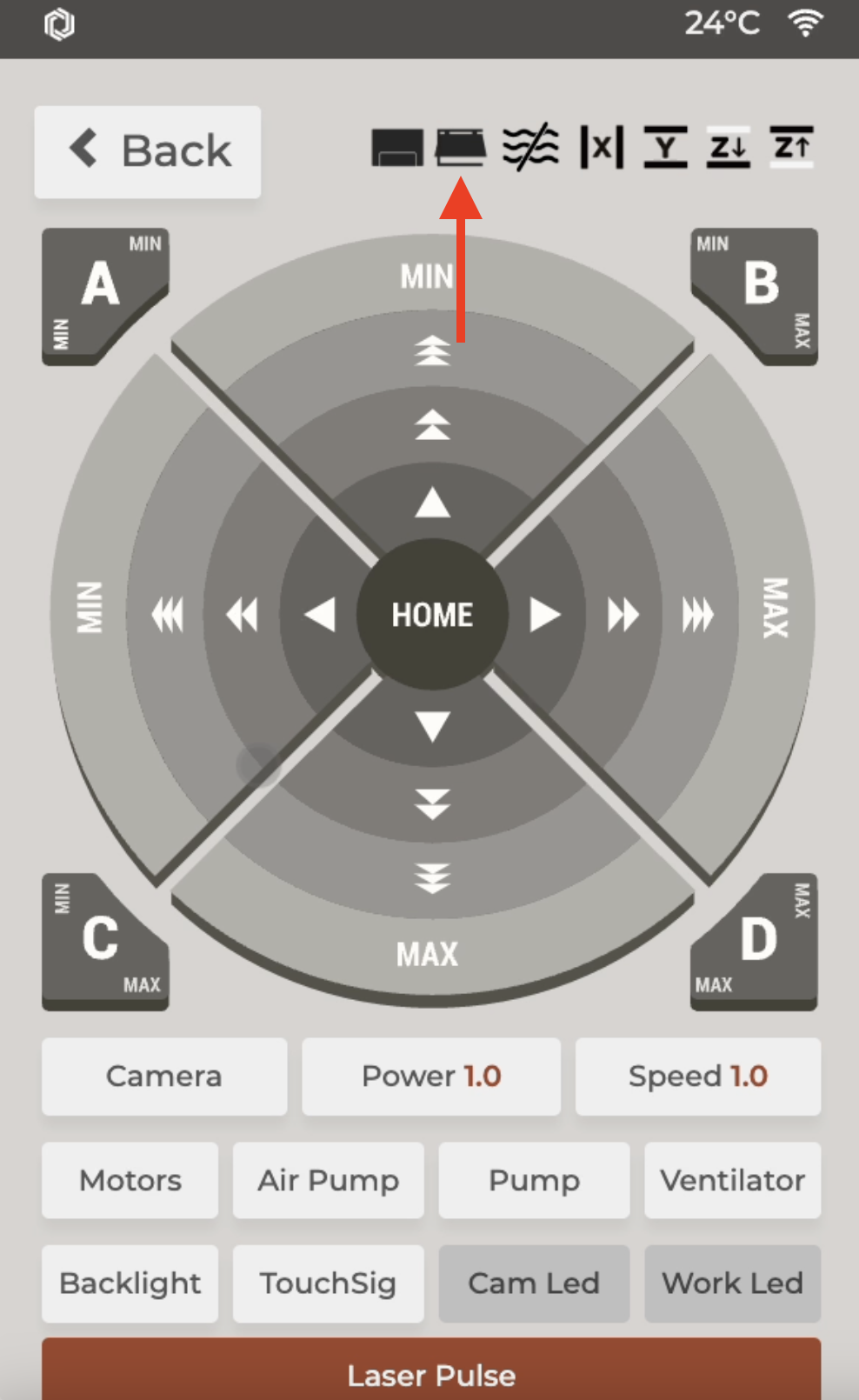

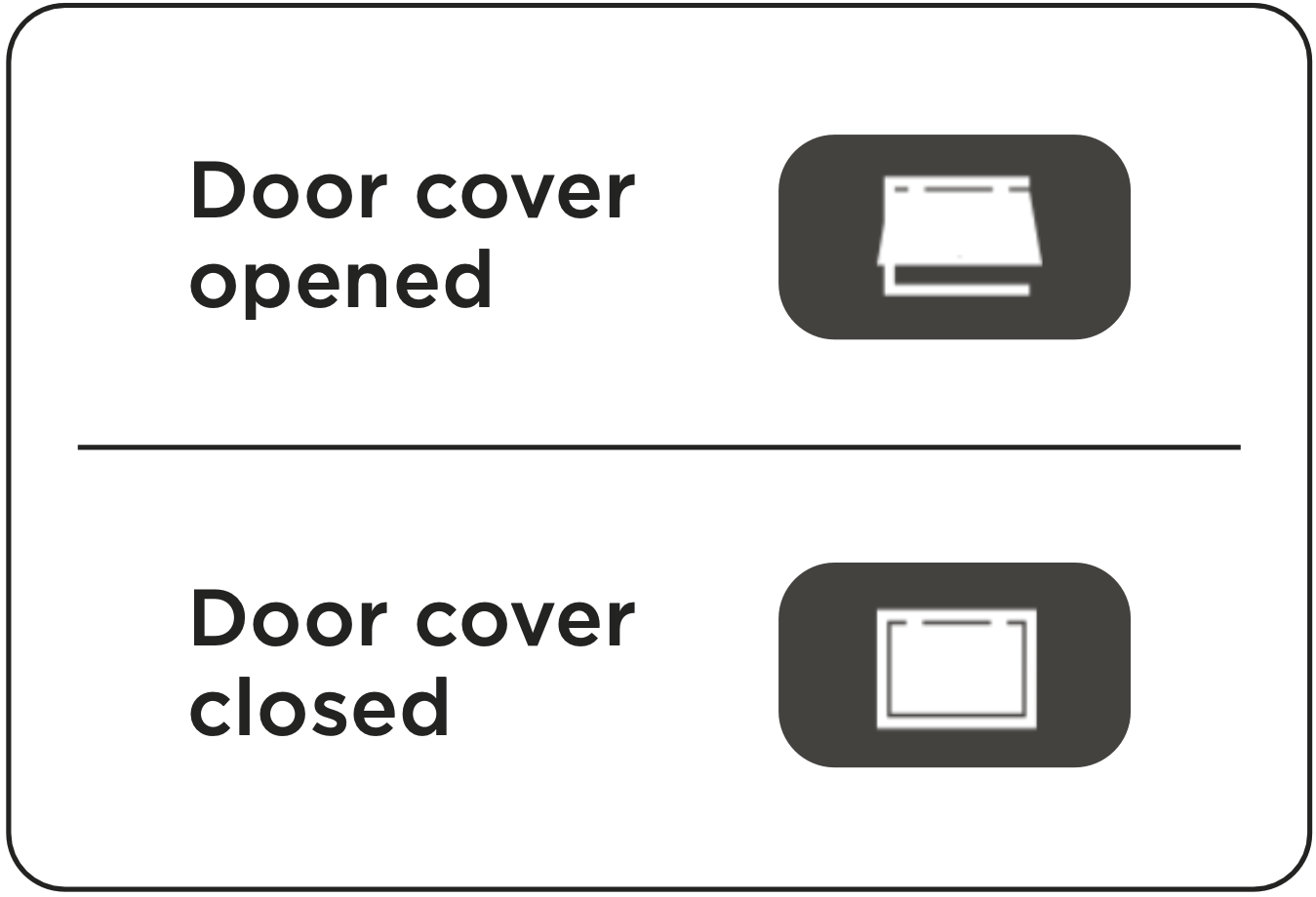

• Vai su "Manutenzione", attendi fino al termine dell'homing e controlla l'icona di stato della porta.







Determina il tuo risultato e la prossima azione da intraprendere:

Passo 4 - Rimuovi il cavo del sensore e controlla l'icona:

Quando il sensore viene rimosso dal sistema (scheda madre), l'icona dovrebbe sempre rimanere su "Aperto".

• Disabilita prima le luci LED e scollega il cavo e controlla l'icona come nel video qui sotto.


Determina il tuo risultato e la prossima azione da intraprendere:

Passo 4.1 - Ricollega il cavo e ritesta con i distanziatori:

• Ricollega il cavo e abilita le luci LED.



• Metti due dei distanziatori conici sulle luci LED del sensore.
  La luce dovrebbe essere "più luminosa" quando rileva un magnete.

• Vai su "Manutenzione", attendi fino al termine dell'homing e controlla l'icona di stato della porta.


Determina il tuo risultato e la prossima azione da intraprendere:

Passo 5 - Ripristina alle impostazioni di fabbrica e ritesta con i distanziatori conici:

• Macchina >> Ripristina alle impostazioni di fabbrica



• Metti due dei distanziatori conici sulle luci LED del sensore.
  La luce dovrebbe essere "più luminosa" quando rileva un magnete.

Determina il tuo risultato e la prossima azione da intraprendere:

Passo 6 - Controllare la posizione del sensore della porta:

Esiste la possibilità che il sensore sia posizionato in modo errato o che sia caduto e ciò potrebbe causare il fallimento del rilevamento dei magneti.

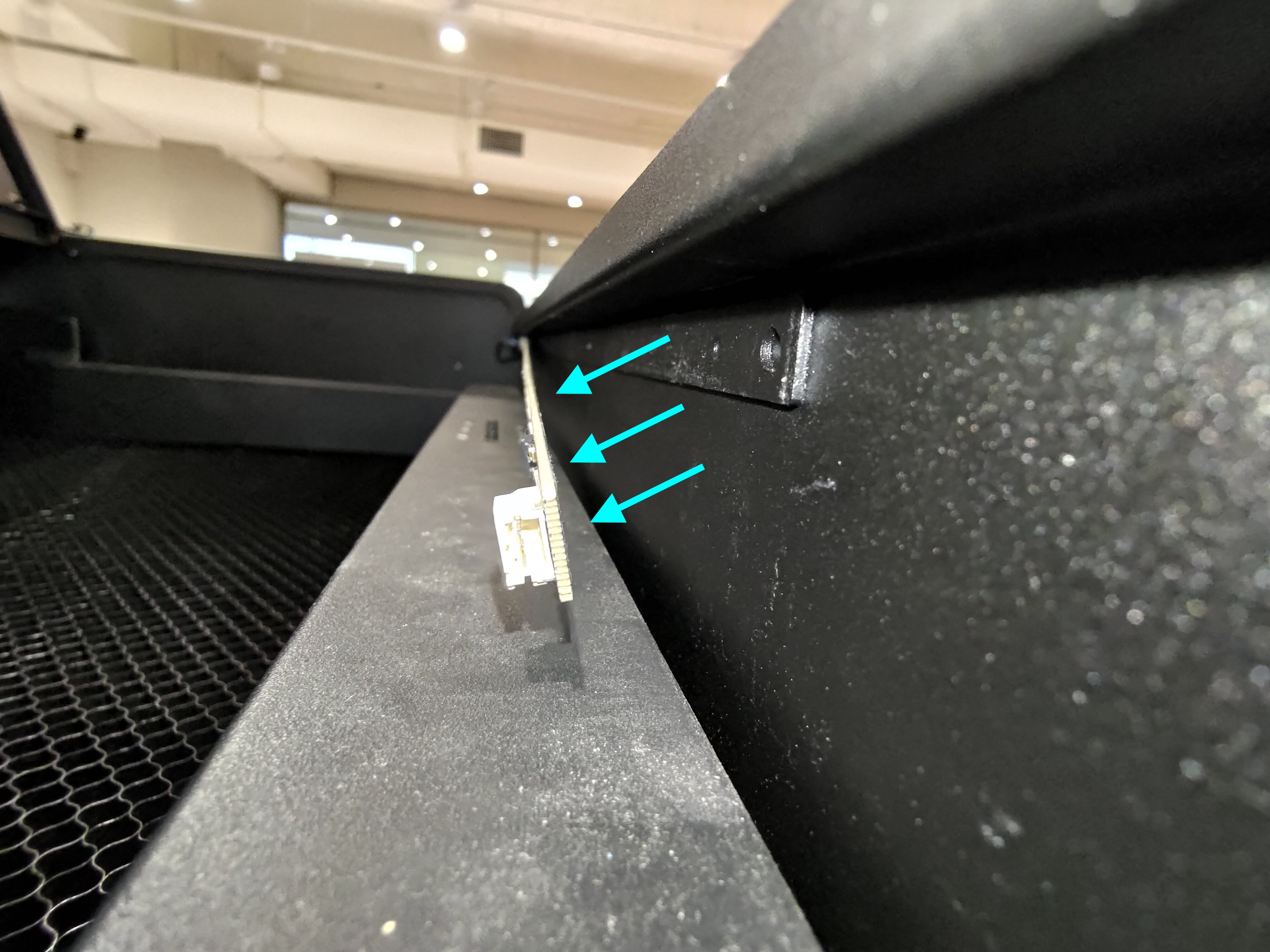

• Nella maggior parte dei casi, il sensore cadrà come nella foto sottostante.



• La posizione corretta è che non ci sia spazio tra il sensore e la parte superiore del telaio metallico.

Determina il tuo risultato e la prossima azione da intraprendere:

Passo 6.1 - Riattaccare il sensore:

• Il sensore dovrebbe essere facile da rimuovere se è già caduto.
  Applicare direttamente la colla super sul retro del sensore e regolare nuovamente la sua posizione.


Passo 7 - Test di chiusura della porta:

Rimuovere i distanziali a cono e chiudere la porta per controllare lo stato dell'icona e anche la reazione delle luci LED rosse sul sensore.

• Le luci LED rosse devono essere entrambe più luminose quando la porta è chiusa.



• L'icona della porta dovrebbe essere chiusa quando la porta si chiude e aperta quando la porta si apre.


Determina il tuo risultato e la prossima azione da intraprendere:

Passo 8 - Riflashare la scheda SD:

A volte, se il sistema operativo nella scheda SD è corrotto, potrebbero apparire errori casuali.

• Si prega di fare riferimento alle istruzioni nel link sottostante per riflashare la scheda SD.
  [5-24 HEXA - Riprogrammazione della scheda SD]


• Dopo aver riflashato la scheda SD, eseguire il test della porta come nel Passo 7.

Determina il tuo risultato e la prossima azione da intraprendere:

Passo 9 - Segnala al rivenditore locale o al supporto FLUX:

• Si prega di seguire le istruzioni nel link sottostante per segnalare correttamente un problema al rivenditore locale o al supporto FLUX. [Contatta il servizio clienti]
• Assicurarsi di aver completato la lista di controllo e di averla salvata come file PDF in modo da poter condividere le azioni intraprese.

*Le informazioni raccolte come foto o video che mostrano il problema della macchina in questo articolo saranno necessarie per essere condivise con il rivenditore o il supporto FLUX.

#END
