Descrizione:
La causa del problema dell'asse Z potrebbe essere complessa. Diversi sintomi sono correlati ad esso, come il fallimento della funzione di messa a fuoco automatica, la piattaforma non si muove affatto, la piattaforma non può essere posizionata a casa o raggiungere la parte superiore, ecc. Si prega di fare riferimento ai seguenti passaggi per risolvere il problema dell'asse Z.
Possibili cause
|
Passo A1
Ripristinare la macchina alle impostazioni di fabbrica e verificare se il problema può essere risolto.
Fare riferimento al link, 5-30 Ripristino alle impostazioni di fabbrica.
Determinare il risultato del test e la prossima azione da intraprendere.
|
|
Passo A2
Rimuovere il nido d'ape e la staffa.

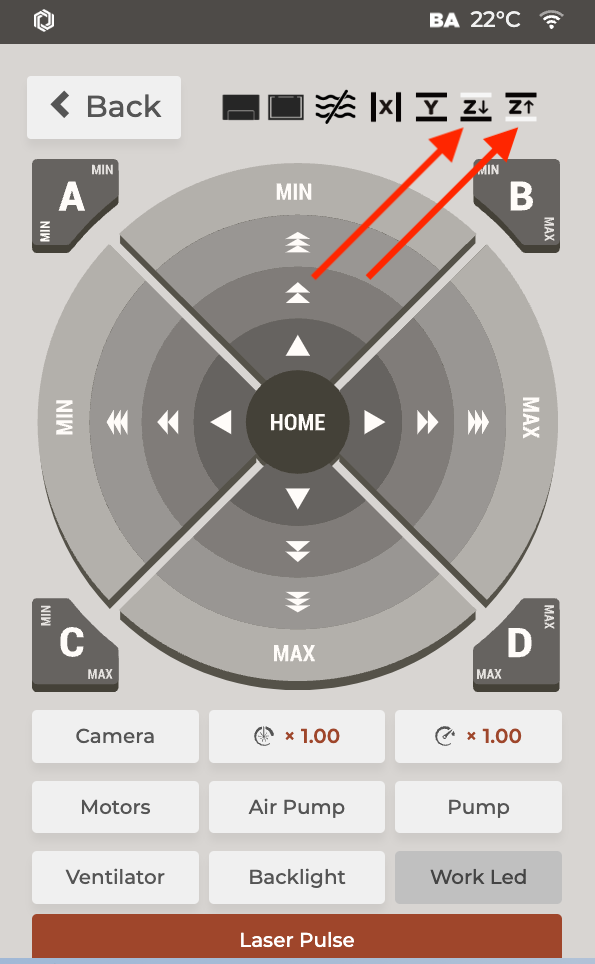

Andare su "Manutenzione" sul pannello e premere entrambi gli interruttori di fine corsa dell'asse Z per vedere il cambiamento dell'icona.
Le icone di fine corsa superiore e inferiore dell'asse Z si comportano normalmente sul pannello?
Determinare il risultato del test e la prossima azione da intraprendere.
|
|
Passo A3

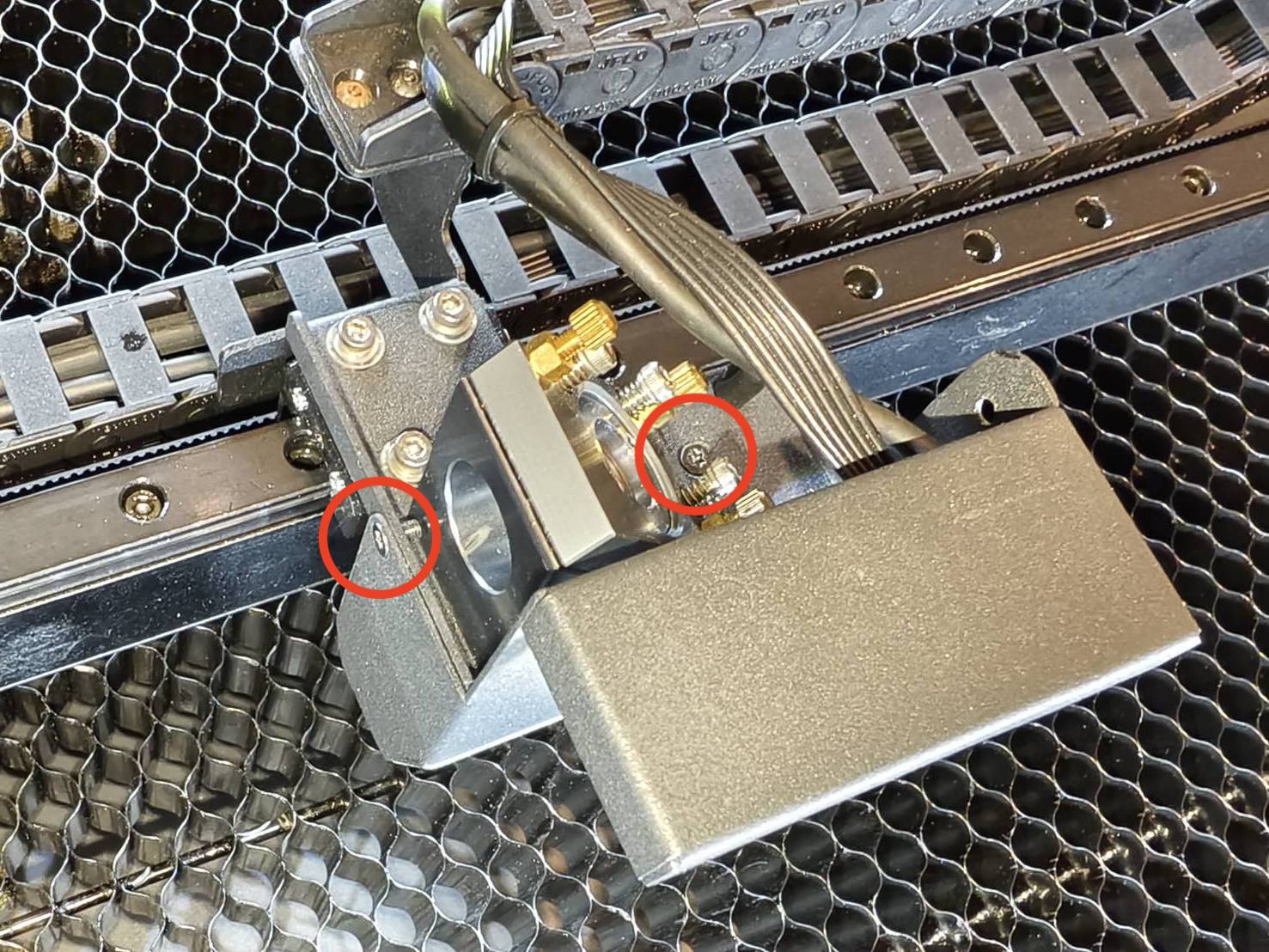

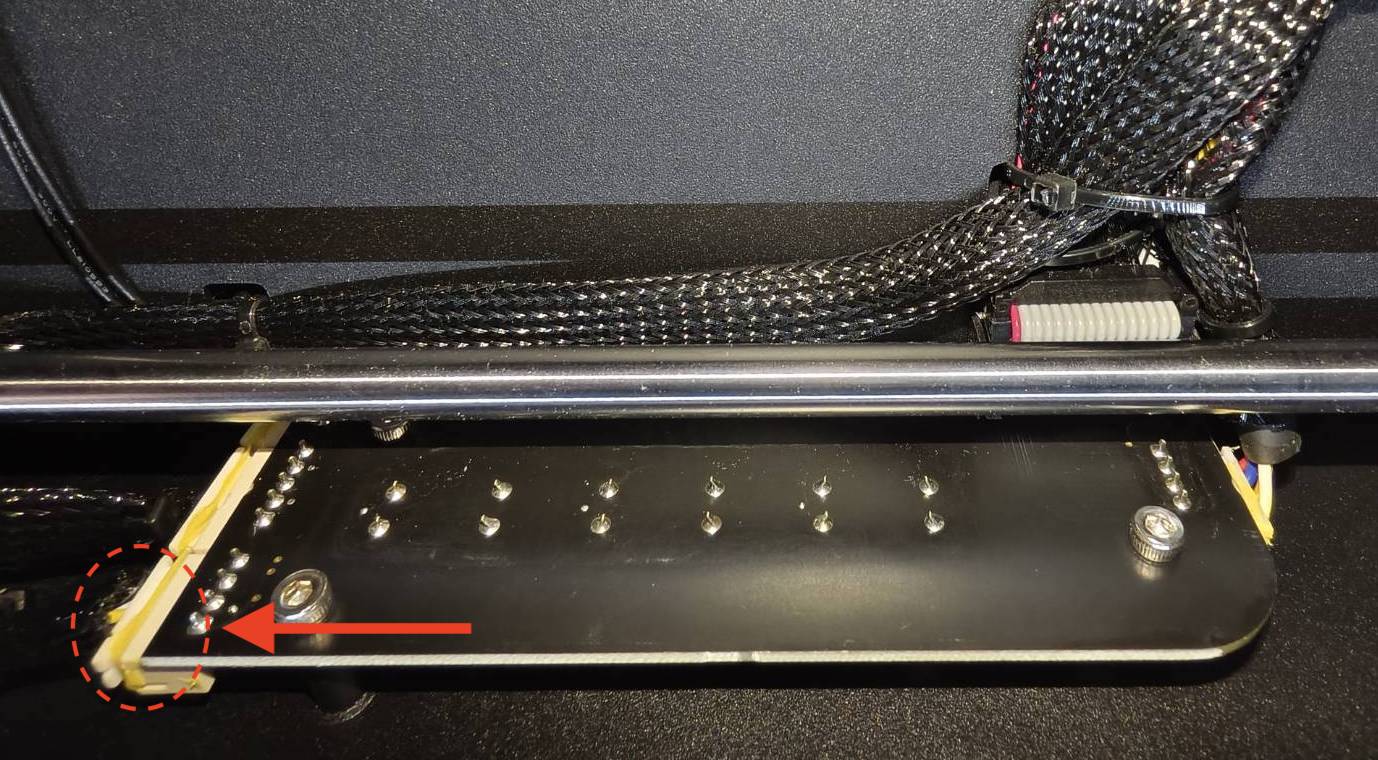

Scollegare il cavo dell'interruttore di fine corsa dell'asse Z e controllare direttamente le icone.
(Normalmente, se il cavo è scollegato, entrambe le icone dovrebbero rimanere chiuse.)
Determinare il risultato del test e la prossima azione da intraprendere.
|
|
Passo A3.1

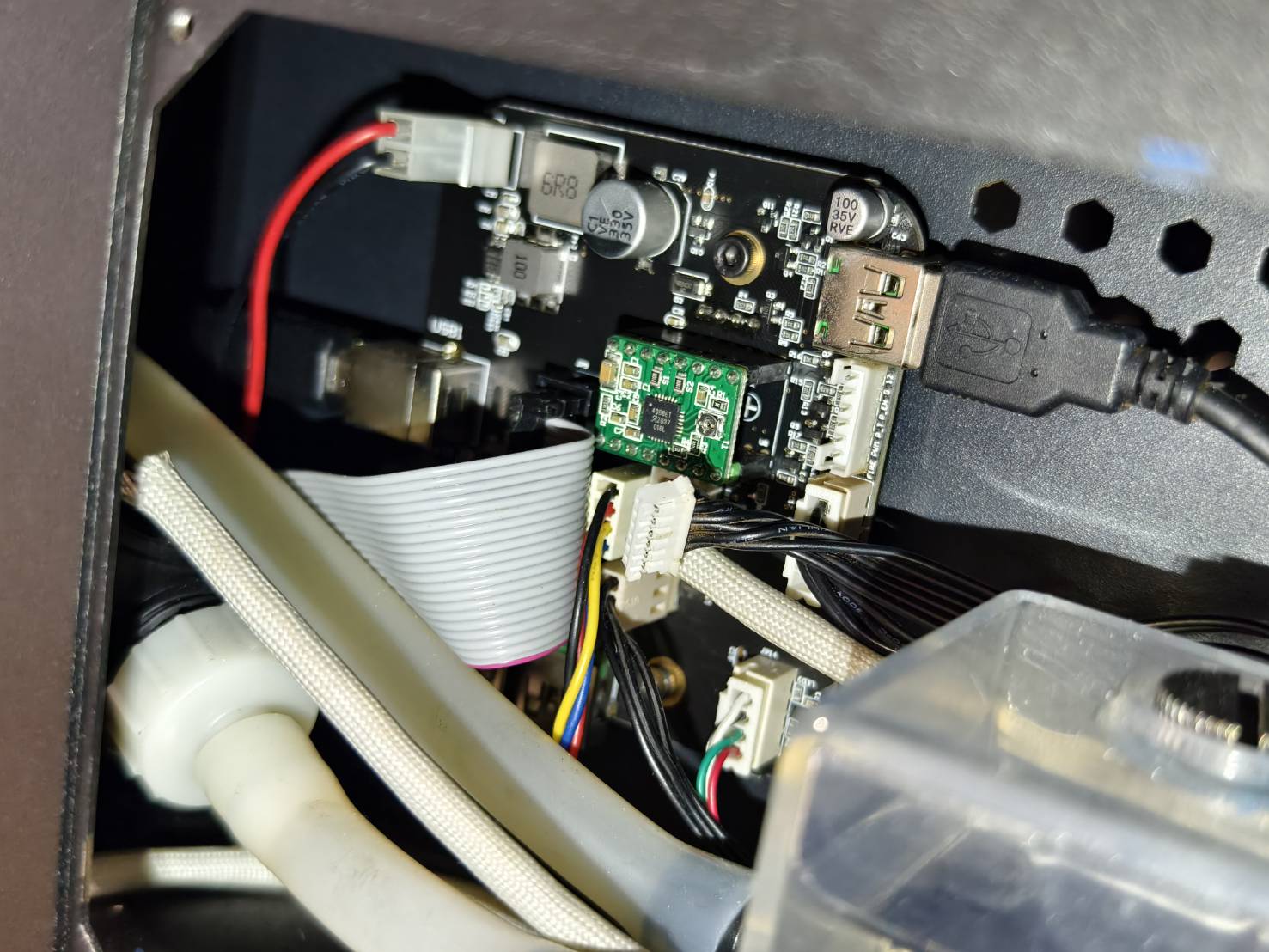

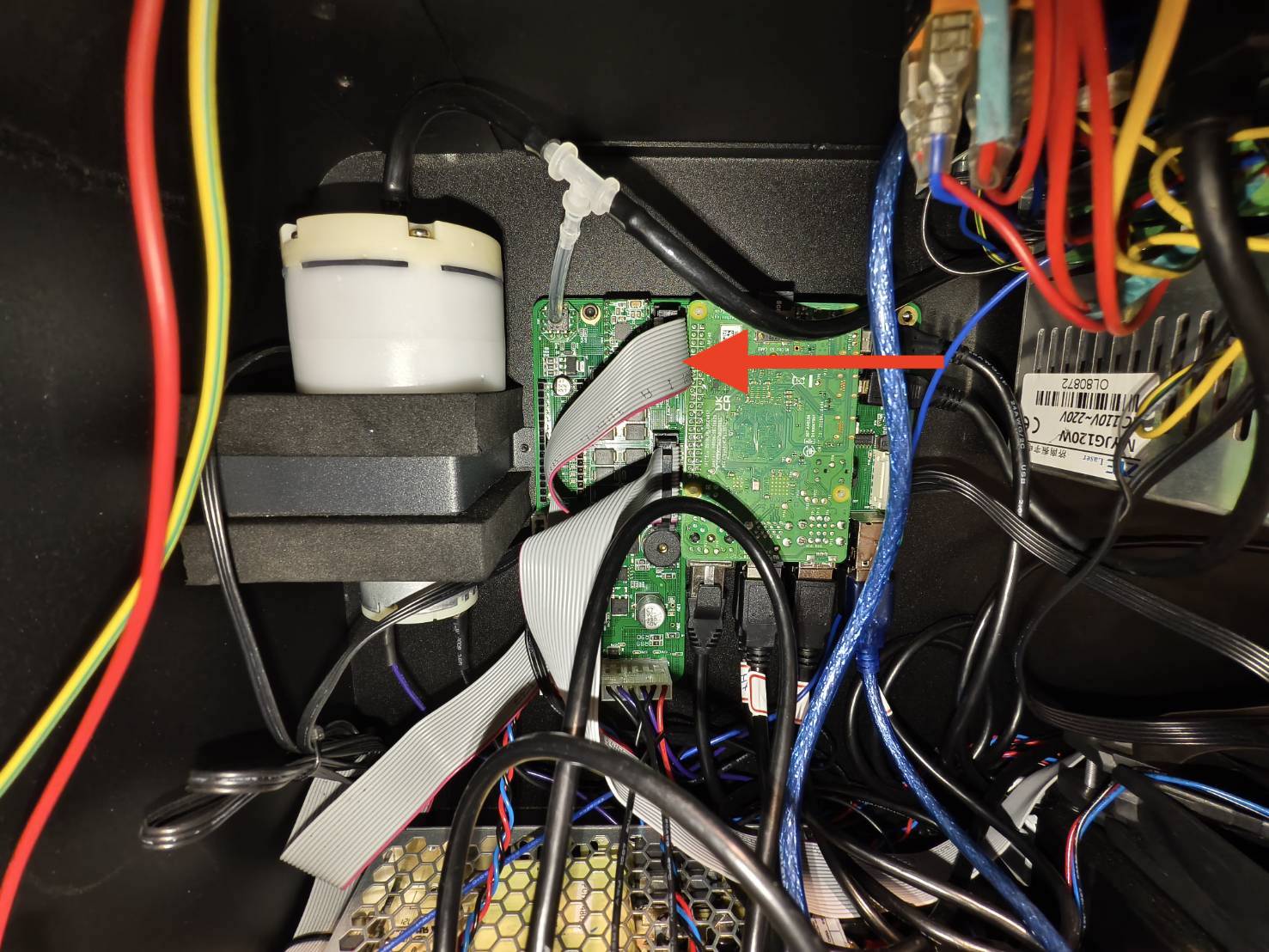

Scollegare il cavo piatto per gli interruttori di fine corsa dell'asse Z sulla scheda principale e controllare l'icona sul pannello. Le icone sono entrambe chiuse?
- Spegnere la macchina.

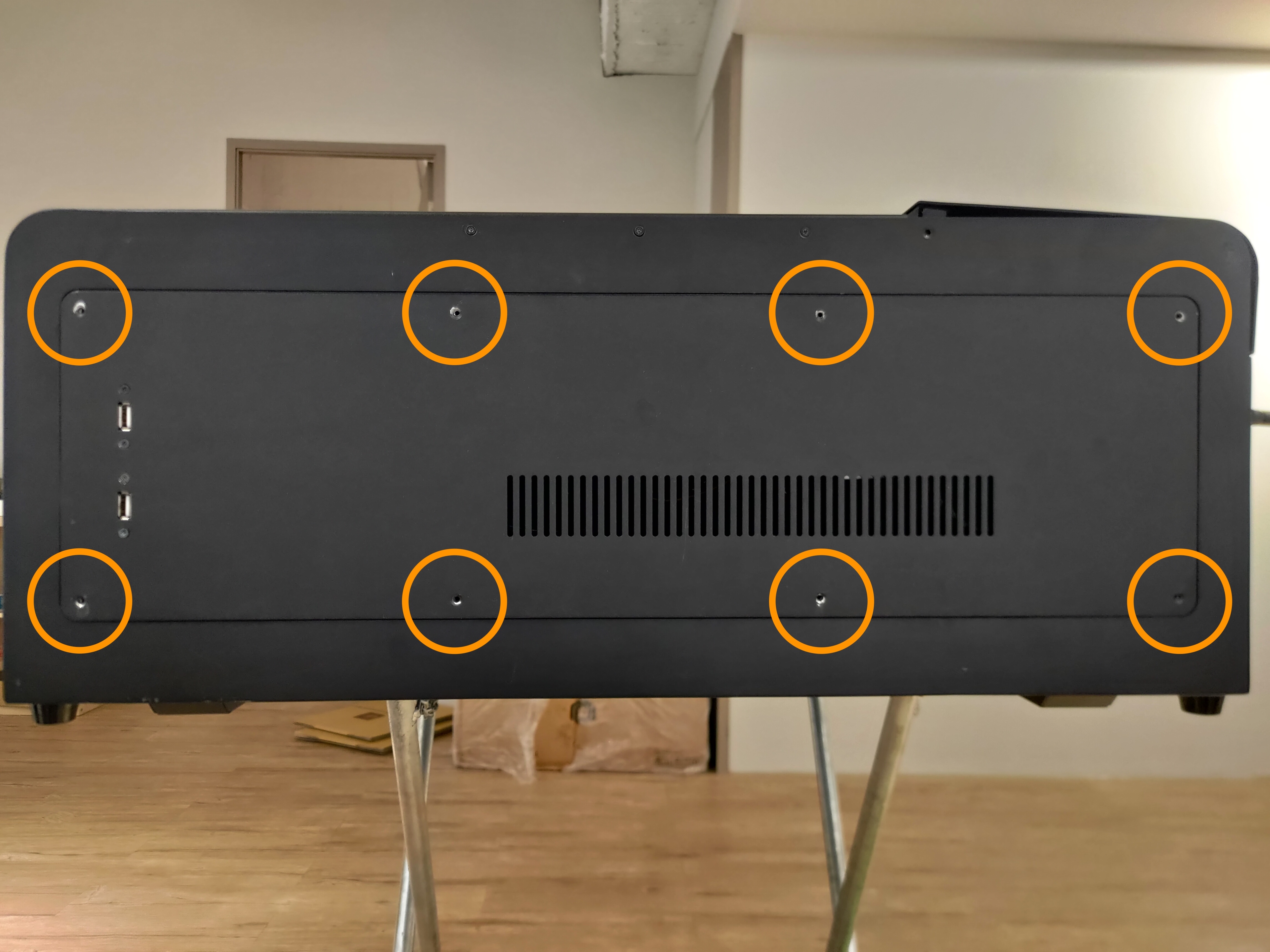

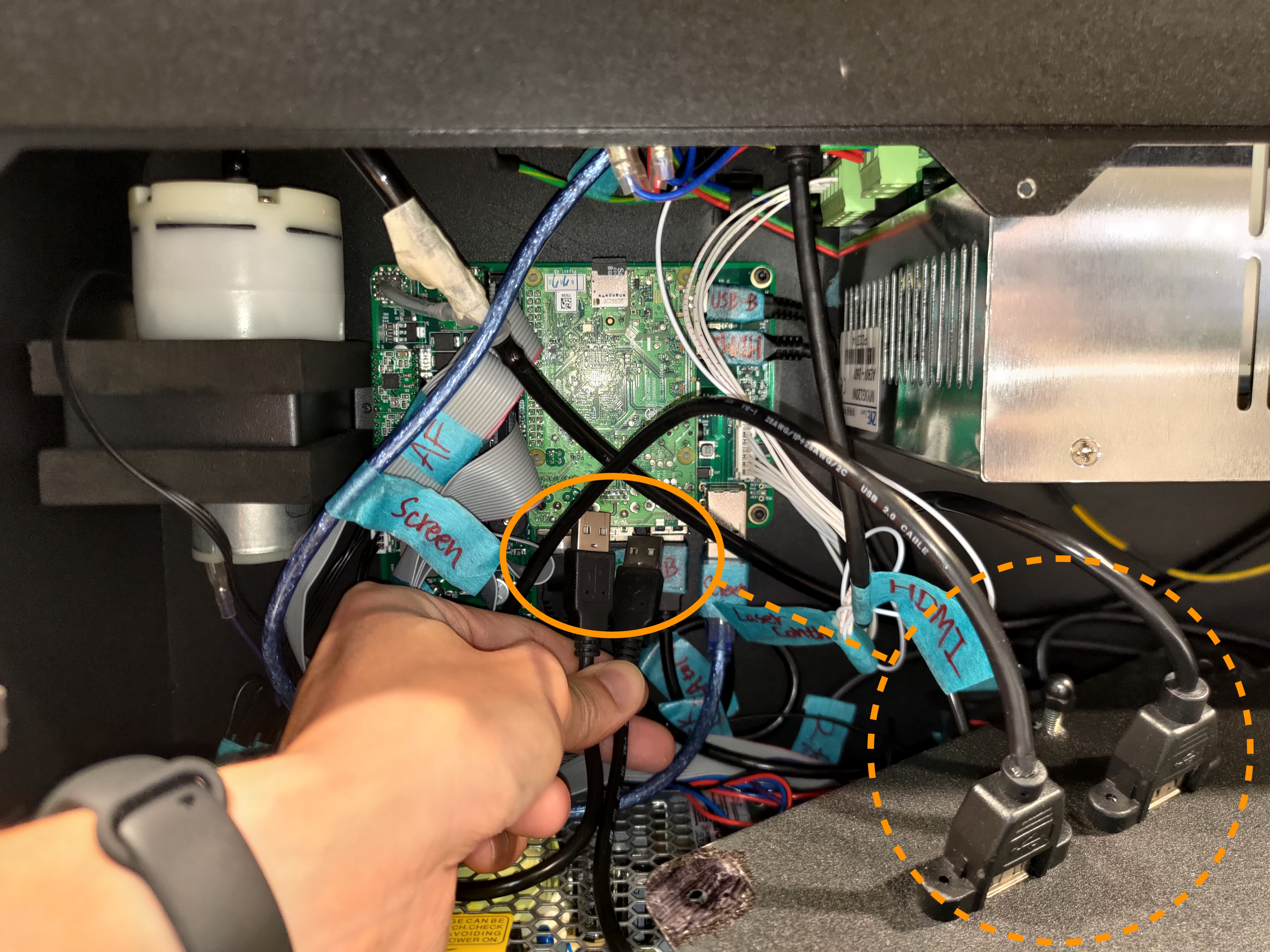

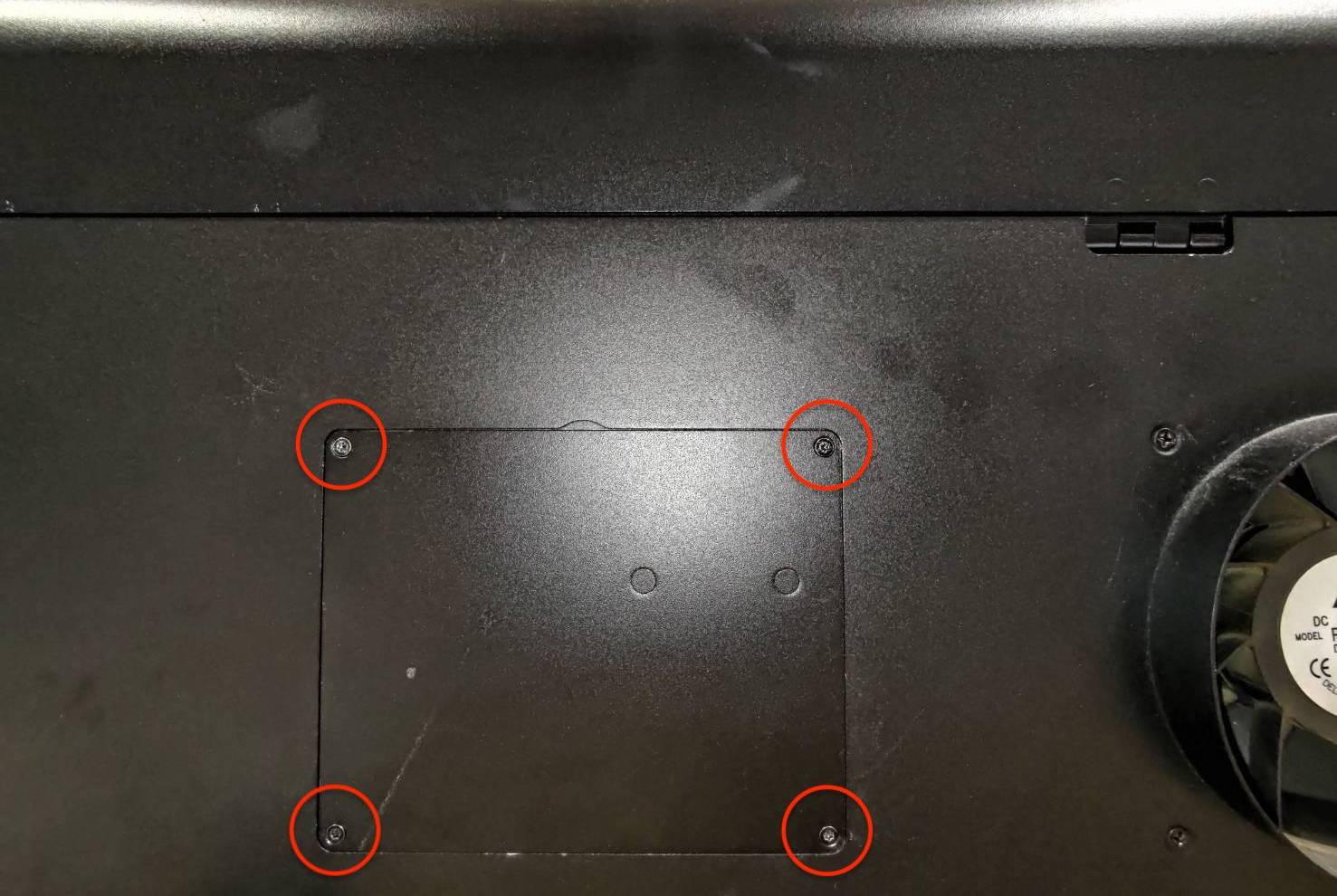

Rimuovere il coperchio laterale svitando queste viti T8 e scollegare le due estensioni USB.
(Fare riferimento allo schema se la scheda PCB non è la stessa della foto.)

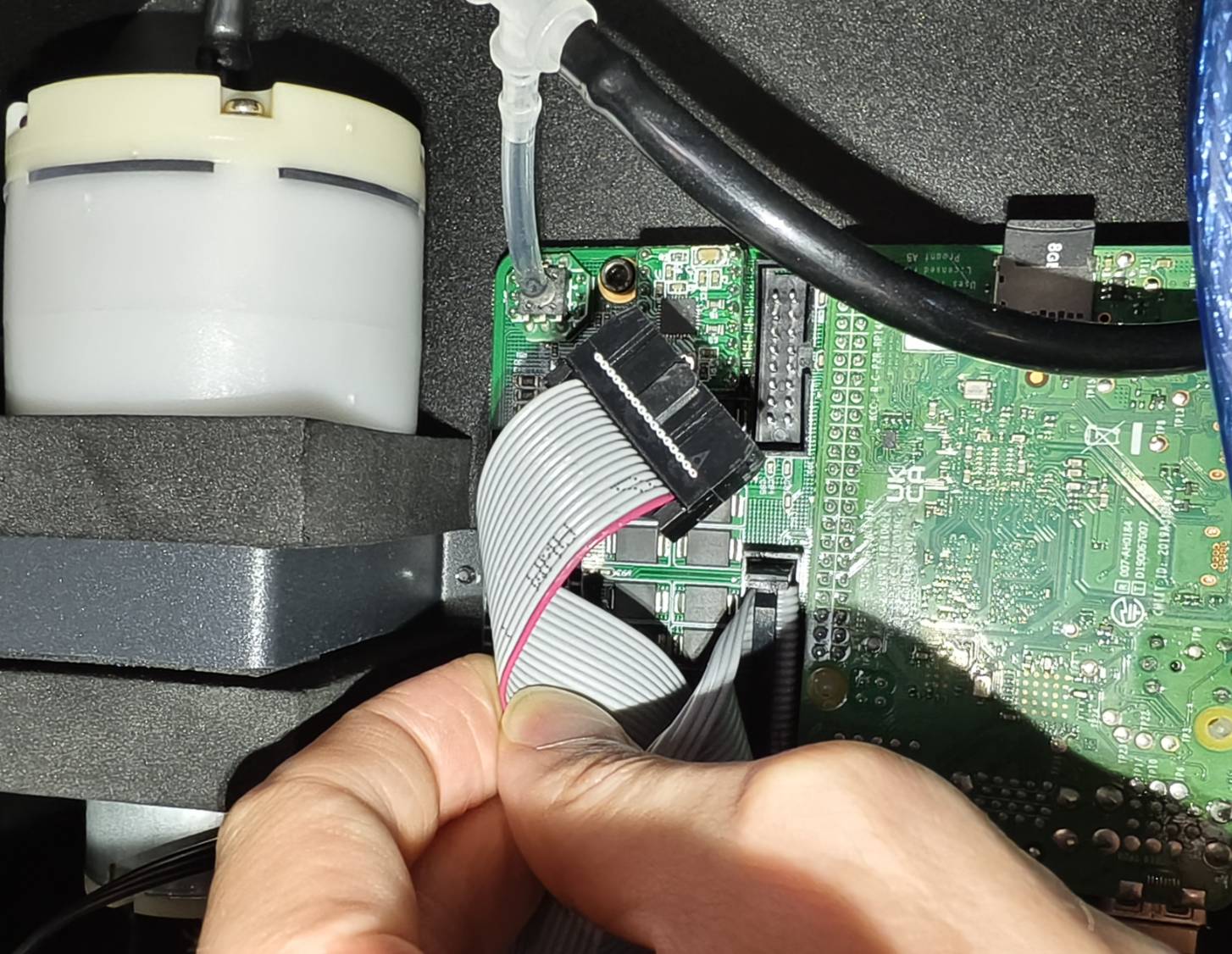

- Scollegare il cavo piatto per gli interruttori di fine corsa dell'asse Z.
(Fare riferimento allo schema se la scheda PCB non è la stessa della foto.)
- Accendere la macchina e controllare le icone. Le icone sono entrambe chiuse?
Determinare il risultato del test e la prossima azione da intraprendere.
|
|
Passo A4
Ricollega il cavo del finecorsa dell'asse Z.
Andare su "Manutenzione" sul pannello e premere entrambi gli interruttori di fine corsa dell'asse Z per vedere il cambiamento dell'icona.
Le icone di fine corsa superiore e inferiore dell'asse Z si comportano normalmente sul pannello?
Determinare il risultato del test e la prossima azione da intraprendere.
|
|
Passo A5
Usa un multimetro per verificare se i finecorsa superiore e inferiore dell'asse Z funzionano correttamente.
(Salta questo passaggio e contatta direttamente l'assistenza clienti se un multimetro non è disponibile)
5-30 HEXA - Test del finecorsa degli assi X, Y, Z con multimetro
Determinare il risultato del test e la prossima azione da intraprendere.
|
|
Passo B1
Verifica se entrambi i finecorsa superiore e inferiore dell'asse Z possono essere attivati dalla piattaforma.
Abbassa e solleva il piano fino in cima per vedere se i finecorsa dell'asse Z possono essere attivati.
| Esempio corretto - Attivato |
| Esempio errato - Non attivato |
Determinare il risultato del test e la prossima azione da intraprendere.
|
|
|
|
Passo B2
Prova a lubrificare le 4 viti conduttrici e verifica se la piattaforma può essere spostata.
Si prega di fare riferimento all'articolo. 4-3 Lubrificazione
Determinare il risultato del test e la prossima azione da intraprendere.
|
|
Passo B2.1

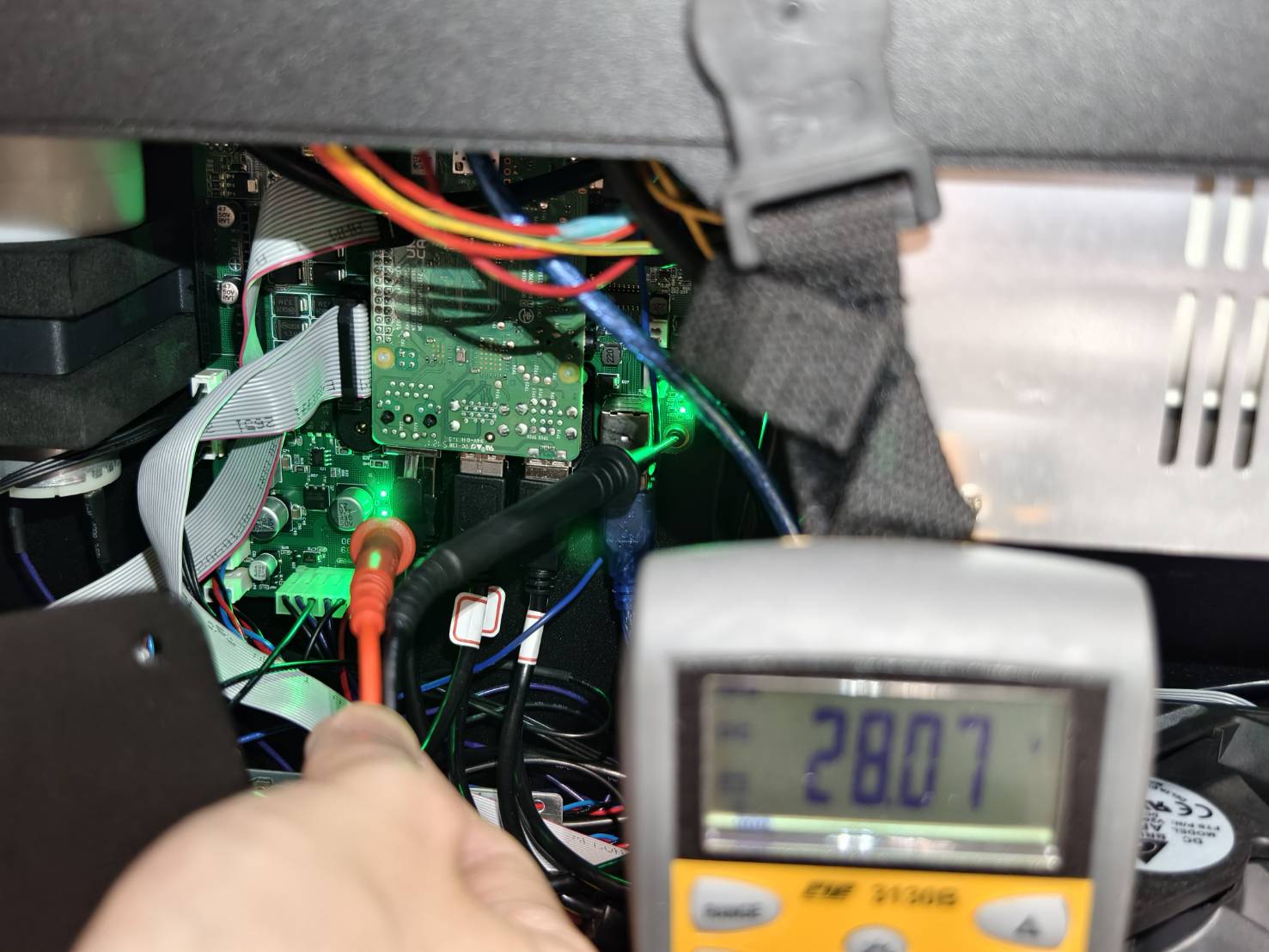

Utilizzare un multimetro per misurare la tensione sulla scheda principale. La tensione dovrebbe essere di circa 28V.
(Se non è disponibile un multimetro, saltare questo passaggio e andare a Passo B3.)
- Spegnere la macchina.
Rimuovere il coperchio laterale svitando queste viti T8 e scollegare le due estensioni USB.
(Fare riferimento allo schema se la scheda PCB non è la stessa della foto.)

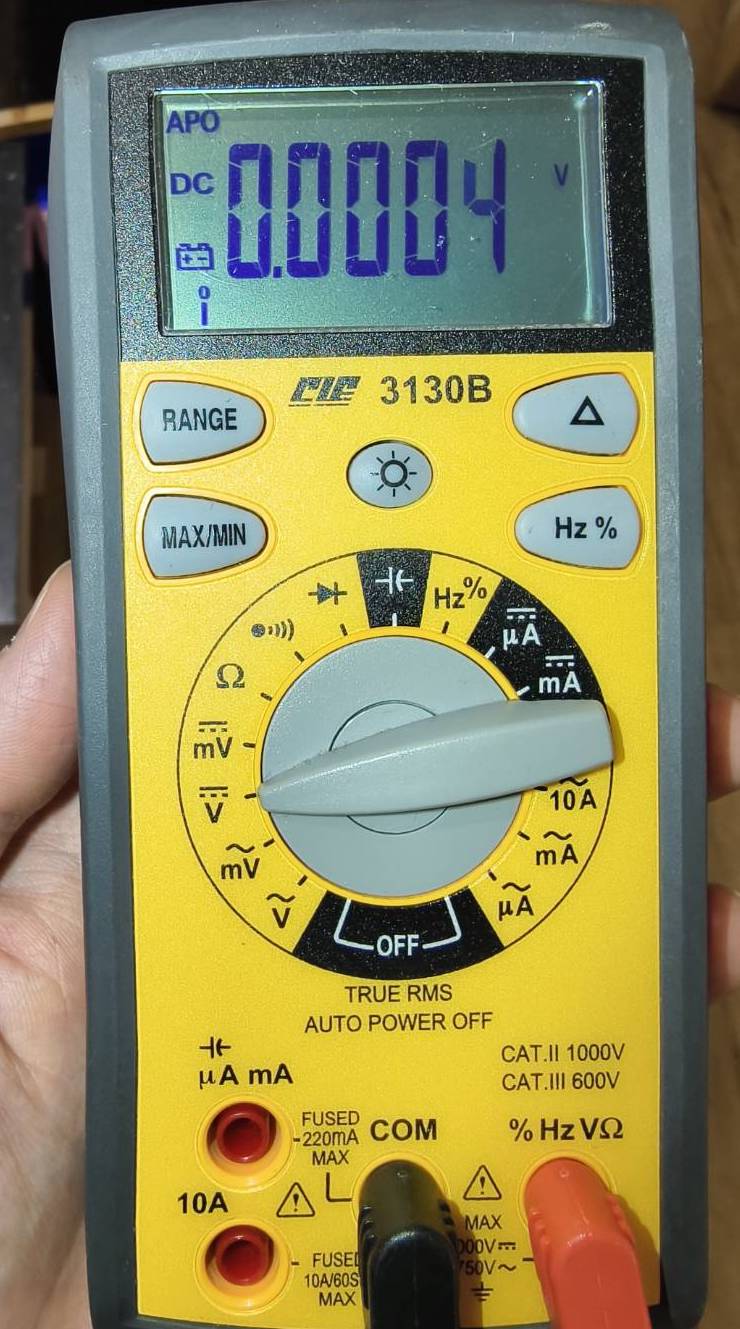

- Impostare il multimetro sulla modalità di misurazione DC.

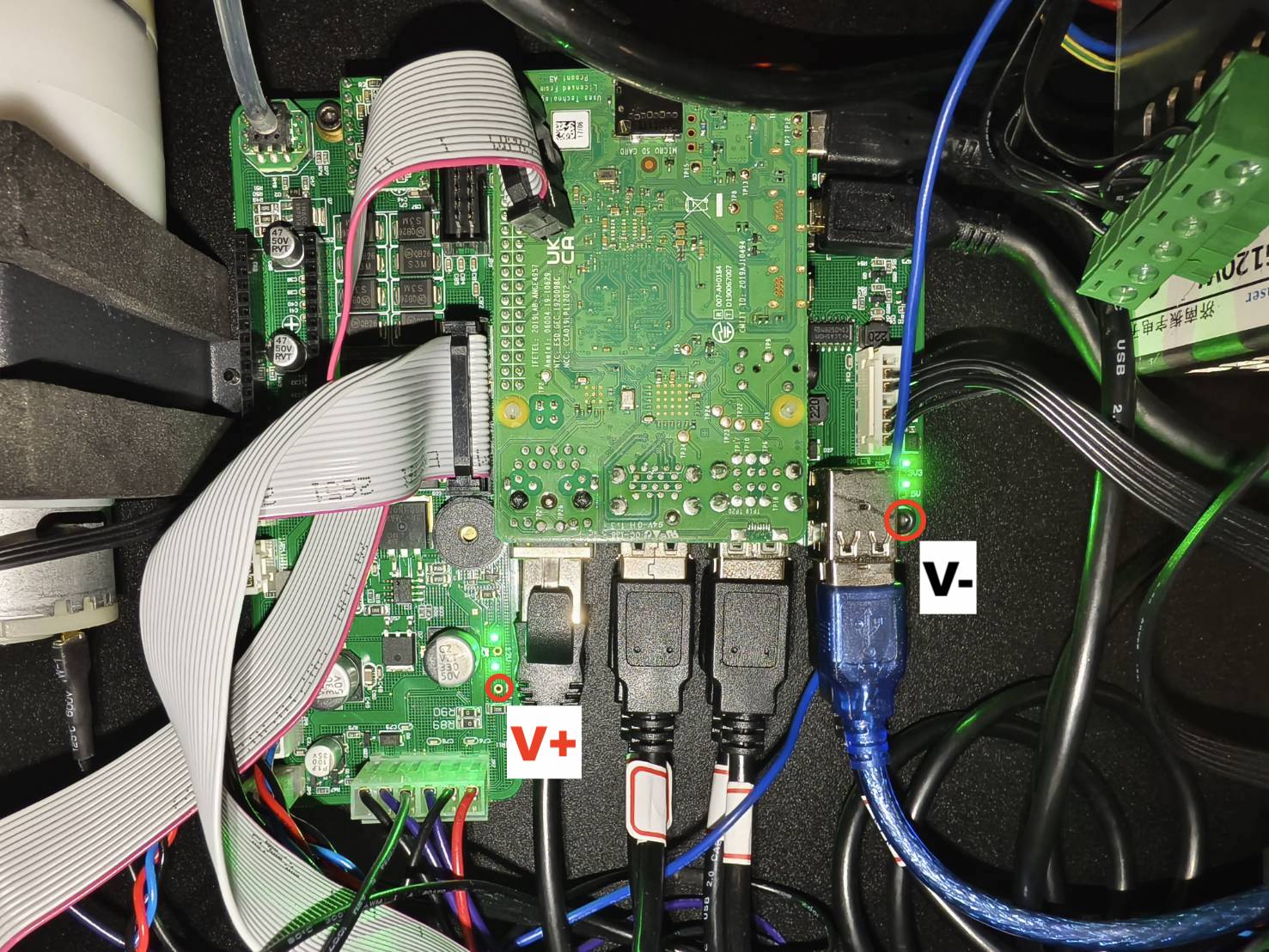

- Individuare i punti di misurazione.

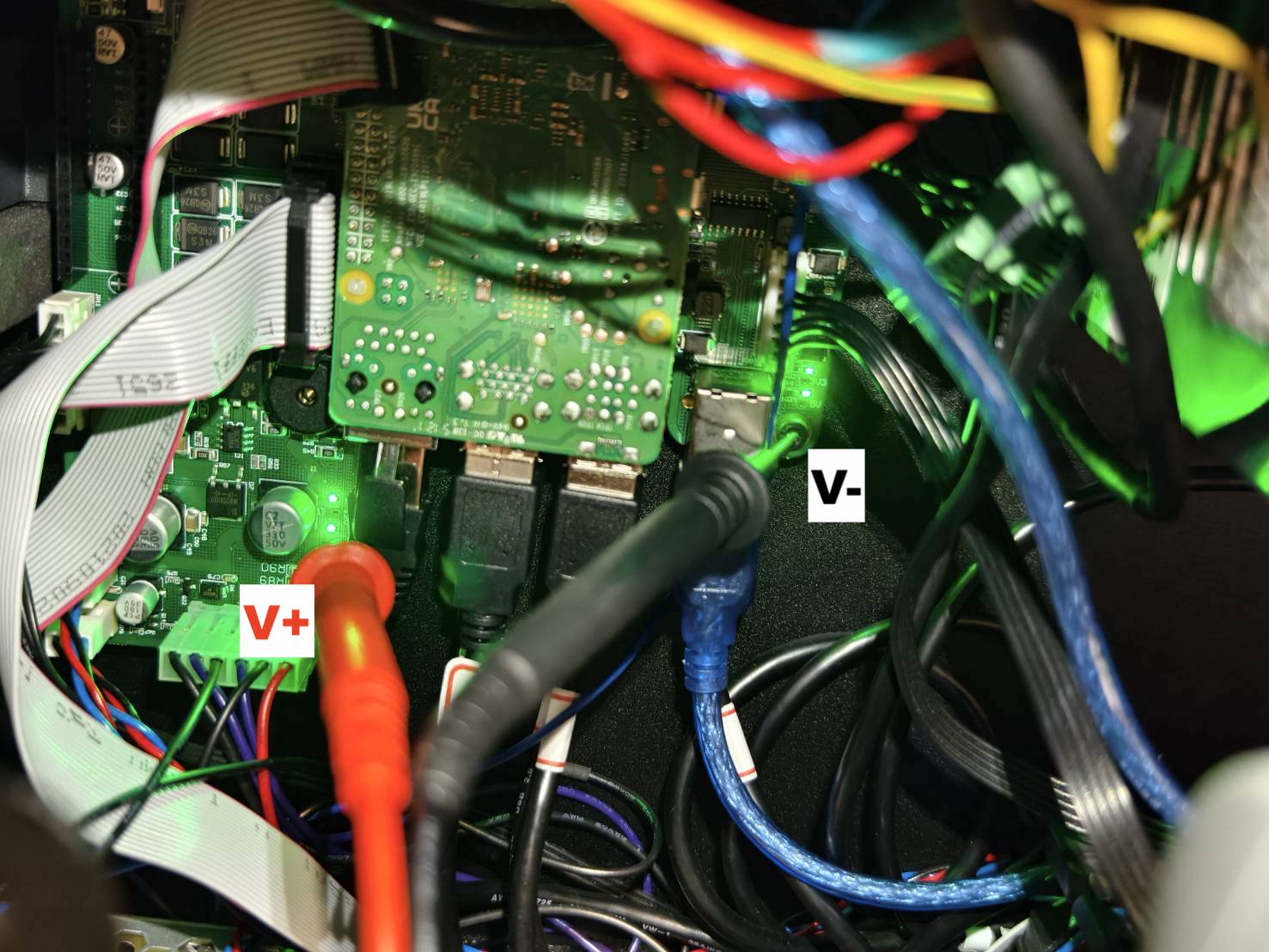

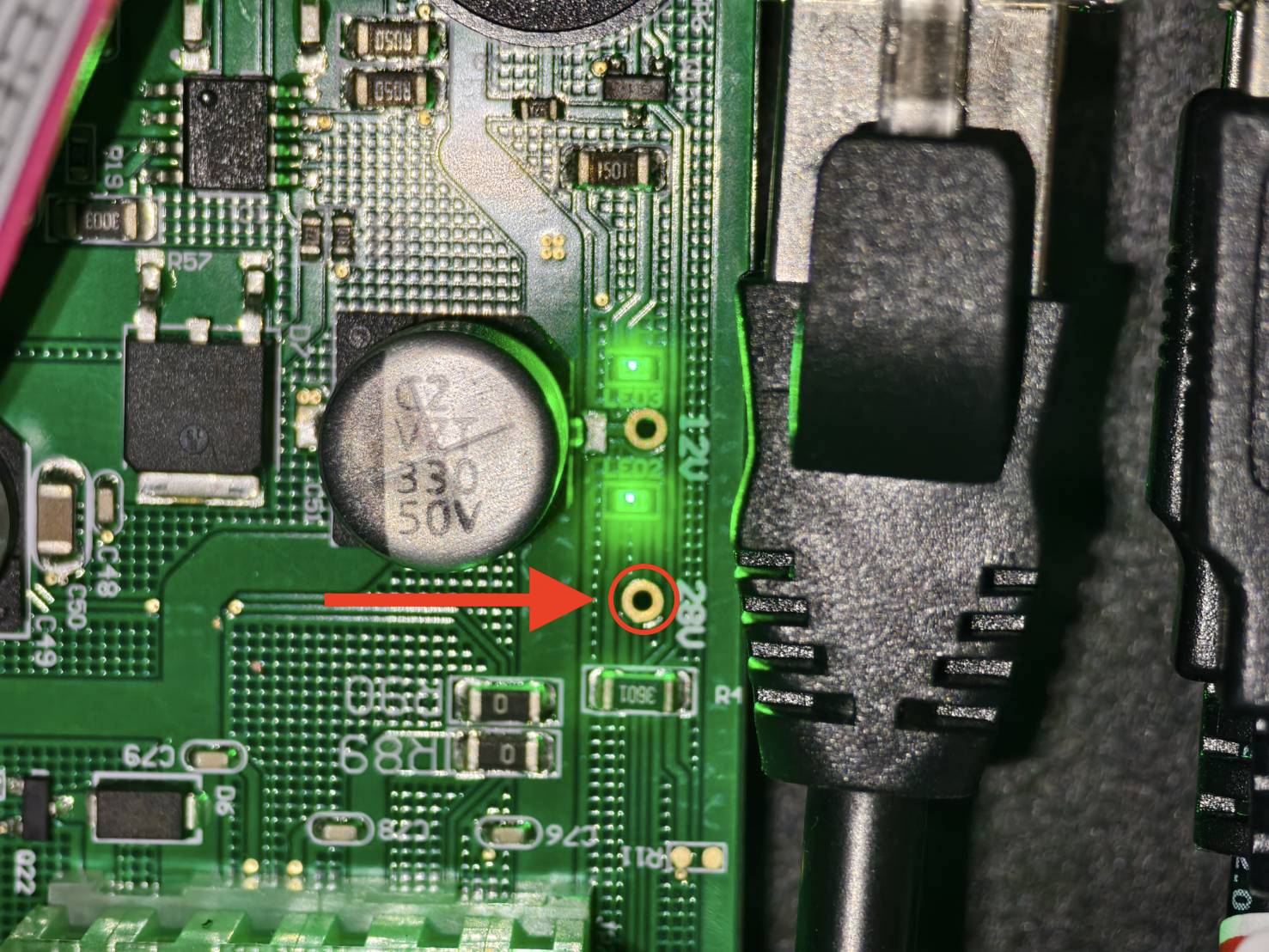

La sonda V+ entrerà in contatto con il piccolo foro di bronzo vicino al LED verde in basso a sinistra
La sonda V- entrerà in contatto con la vite esagonale nera in basso a destra.
Determinare il risultato del test e la prossima azione da intraprendere.
|
|
Passo B3
Scollegare e ricollegare i seguenti cavi. Dopodiché, provare ad abbassare e sollevare la piattaforma.
- Il cavo a nastro piatto sulla scheda principale.
(Fare riferimento allo schema se la scheda PCB non è la stessa della foto.)
- Il cavo del motore dell'asse Z sulla scheda del pulsante AF.
Determinare il risultato del test e la prossima azione da intraprendere.
|
|
|
Passo C1
Verificare se la sonda è bloccata spegnendo e riaccendendo la macchina.
Riavviare la macchina e la sonda di messa a fuoco automatica dovrebbe fuoriuscire automaticamente due volte.
Determinare il risultato del test e la prossima azione da intraprendere.
|
|
|
Passaggio C1.1

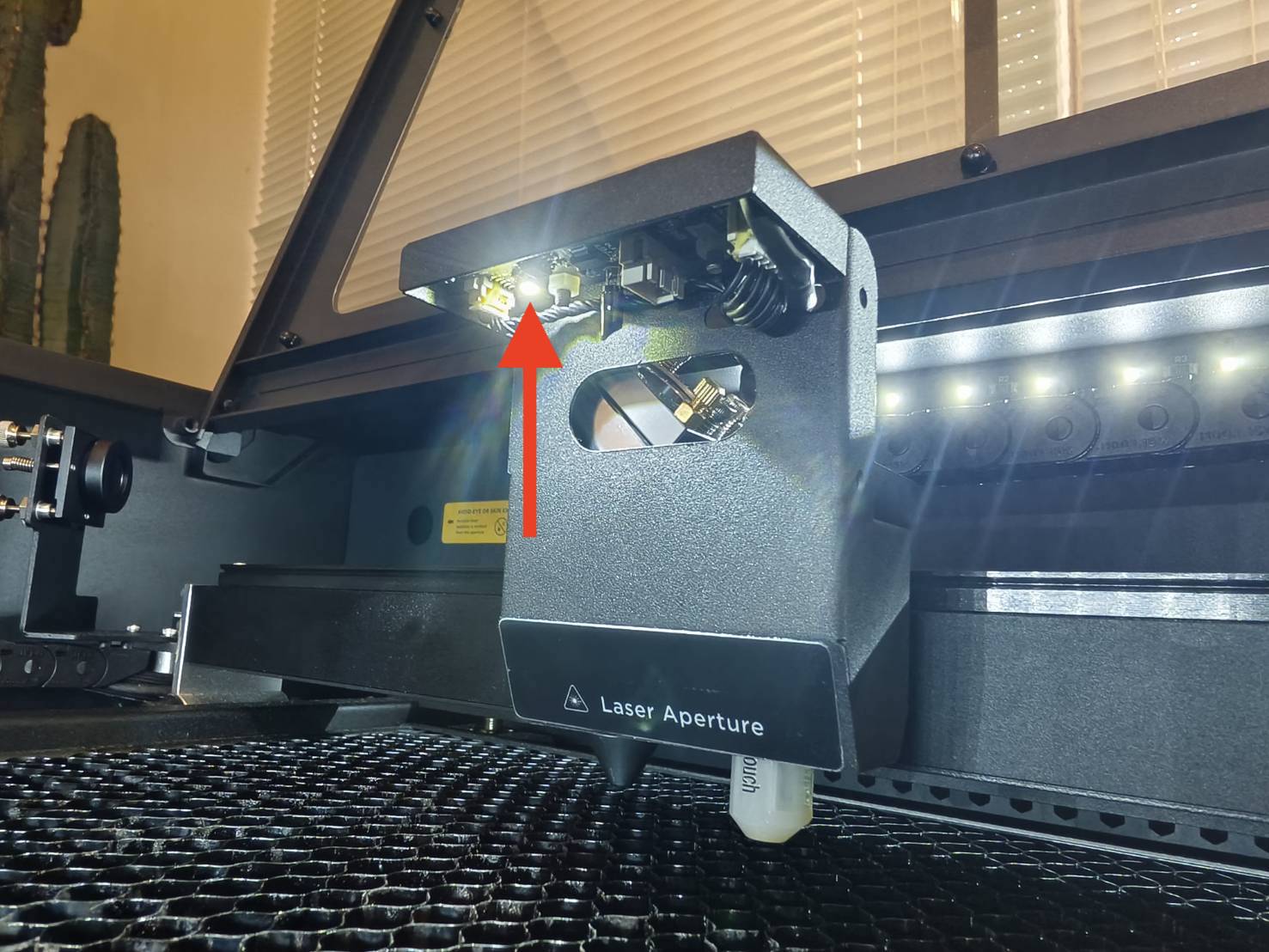

Verificare se la luce LED della fotocamera è accesa quando la macchina è accesa.
Determinare il risultato del test e la prossima azione da intraprendere.
|
|
Passaggio C1.2
Ricollegare i seguenti cavi. Dopo di che, verificare se la sonda fuoriesce all'accensione della macchina.

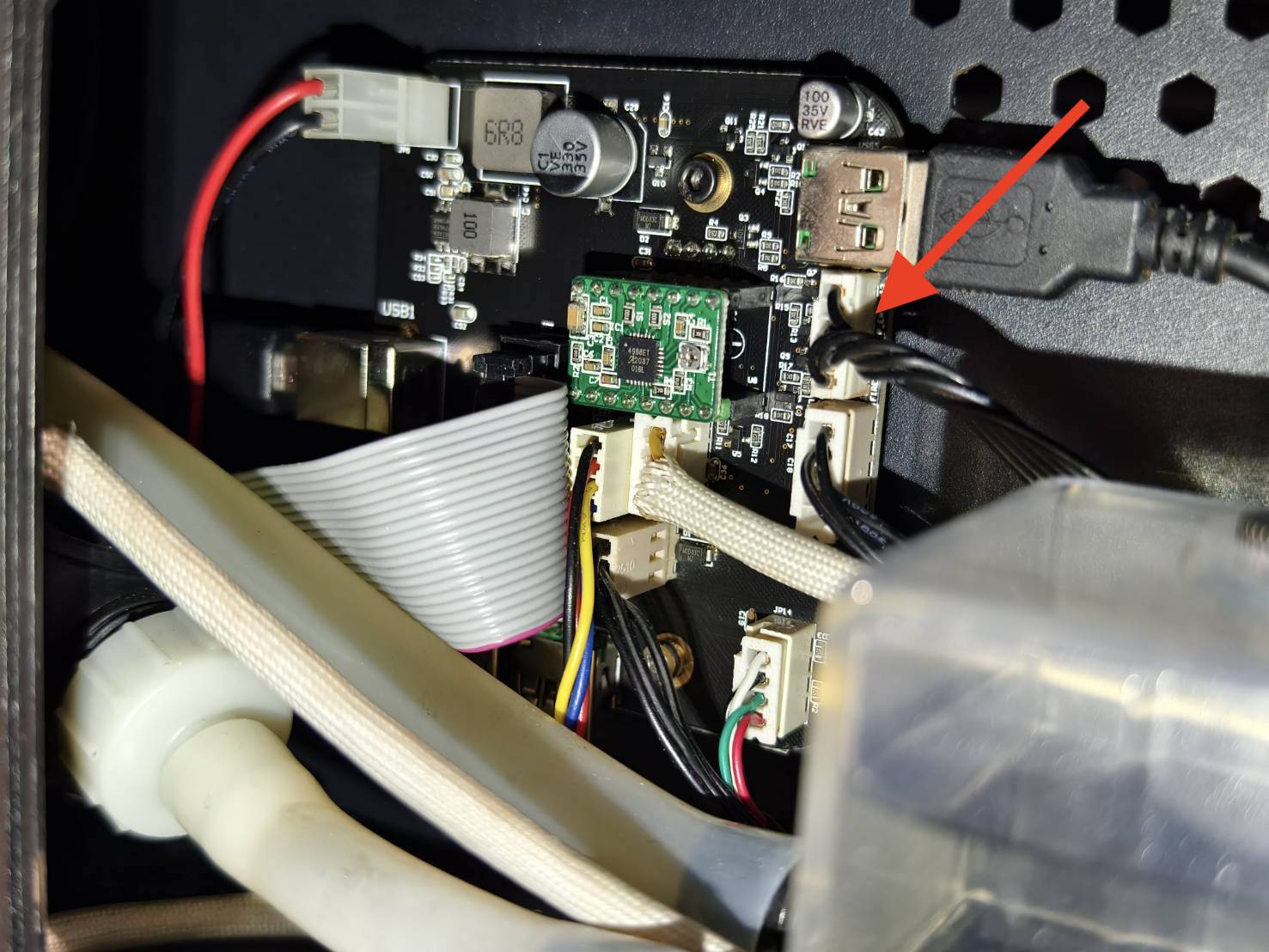

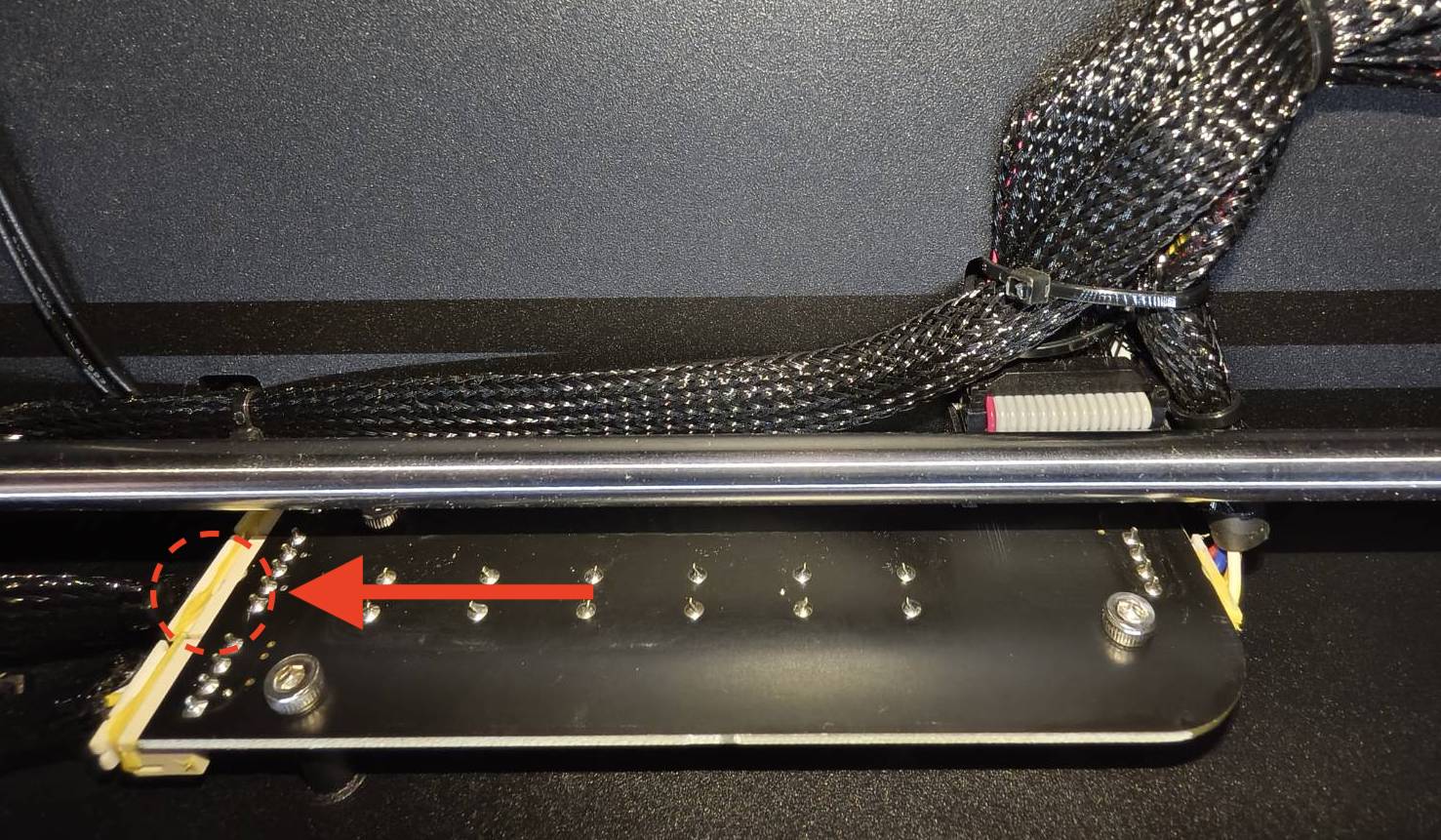

- Il cavo a 6 pin sulla scheda del plotter. (Il coperchio posteriore deve essere rimosso con un cacciavite T8.) (Fare riferimento a schema se la scheda PCB non è la stessa della foto.)

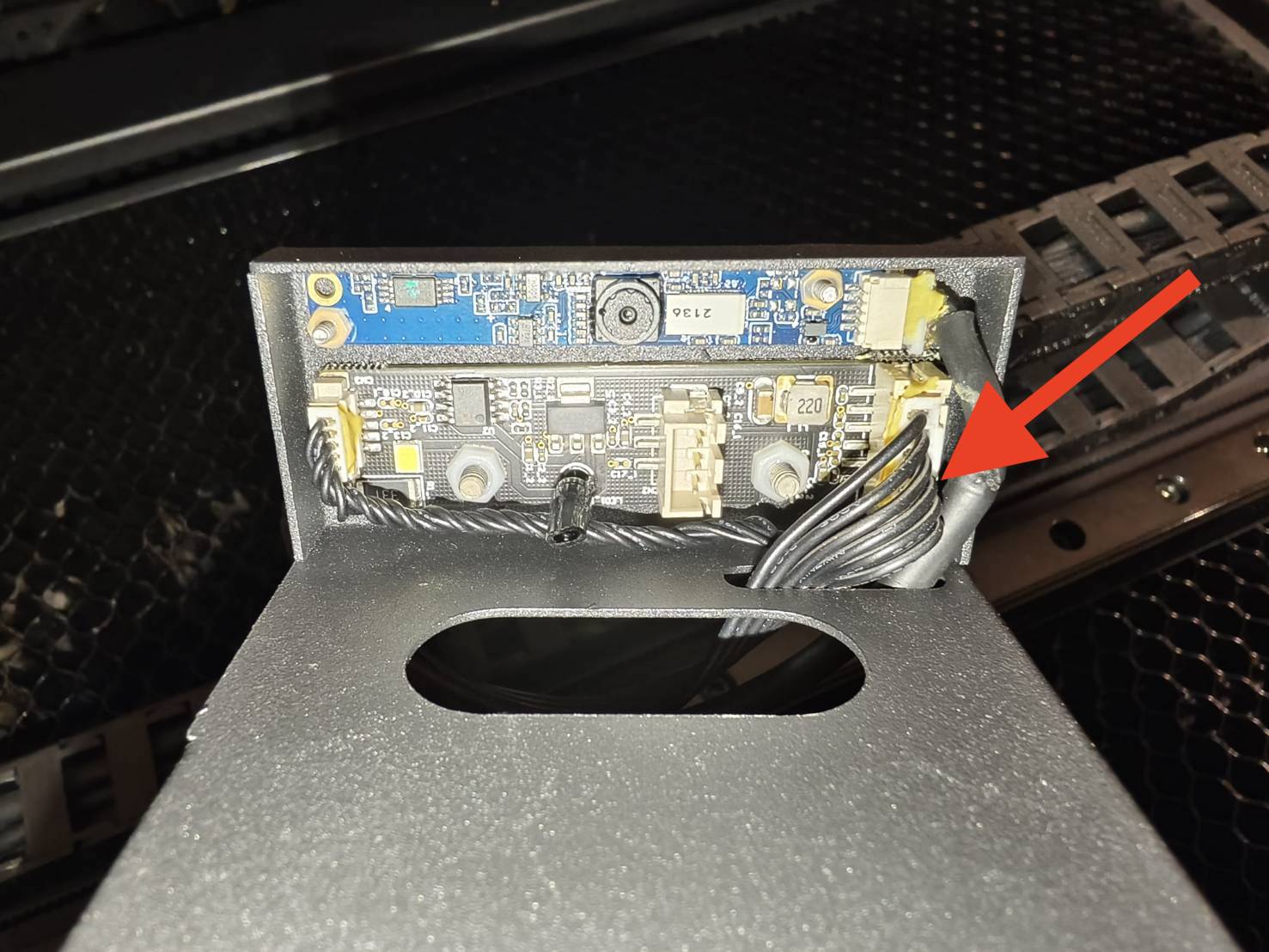

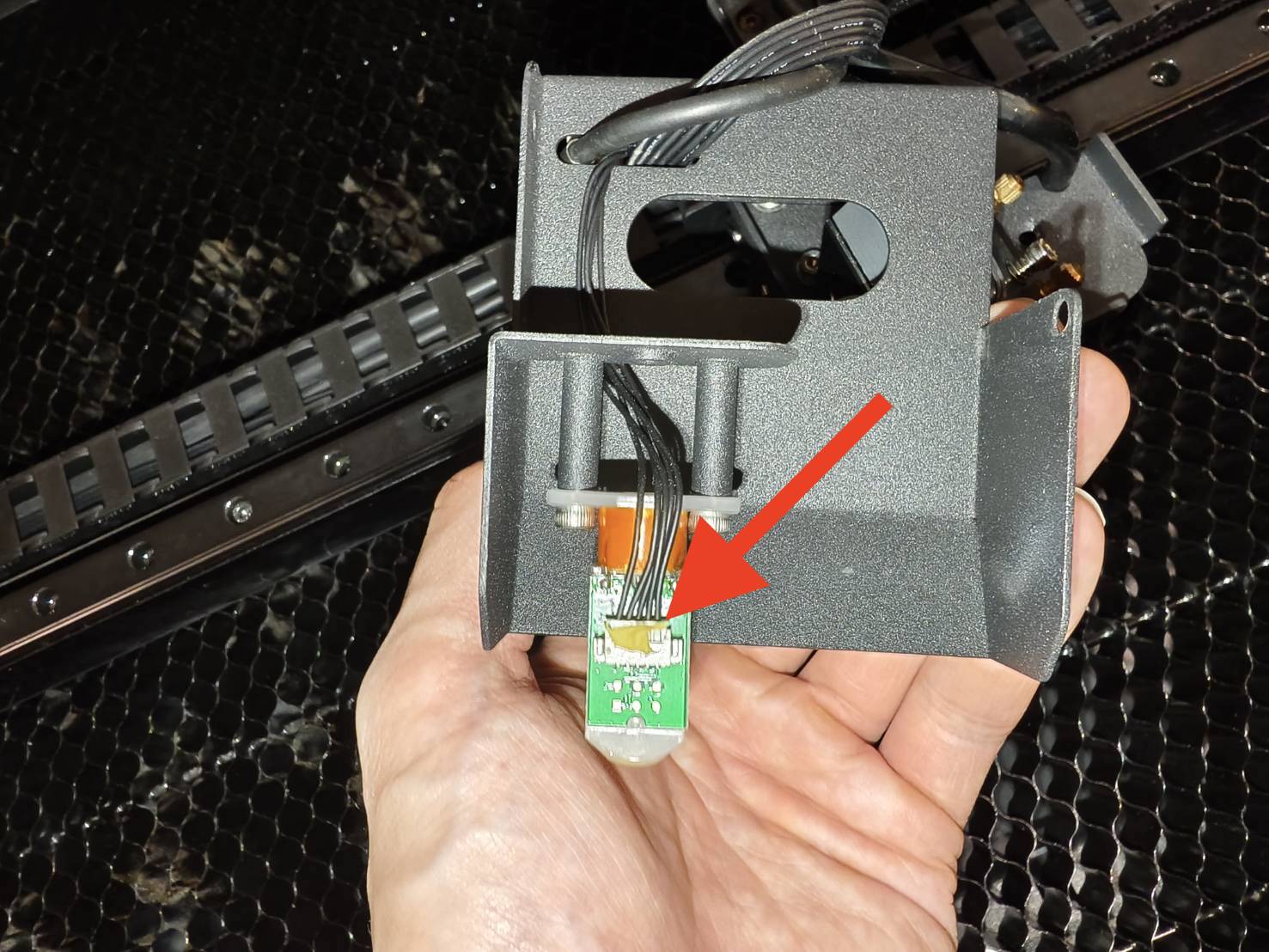

- Il cavo a 6 pin sulla scheda LED della fotocamera sulla testa laser.
(Lo schermo della testa laser deve essere rimosso con un cacciavite T8.)
Determinare il risultato del test e la prossima azione da intraprendere.
|
|
Passaggio C1.3

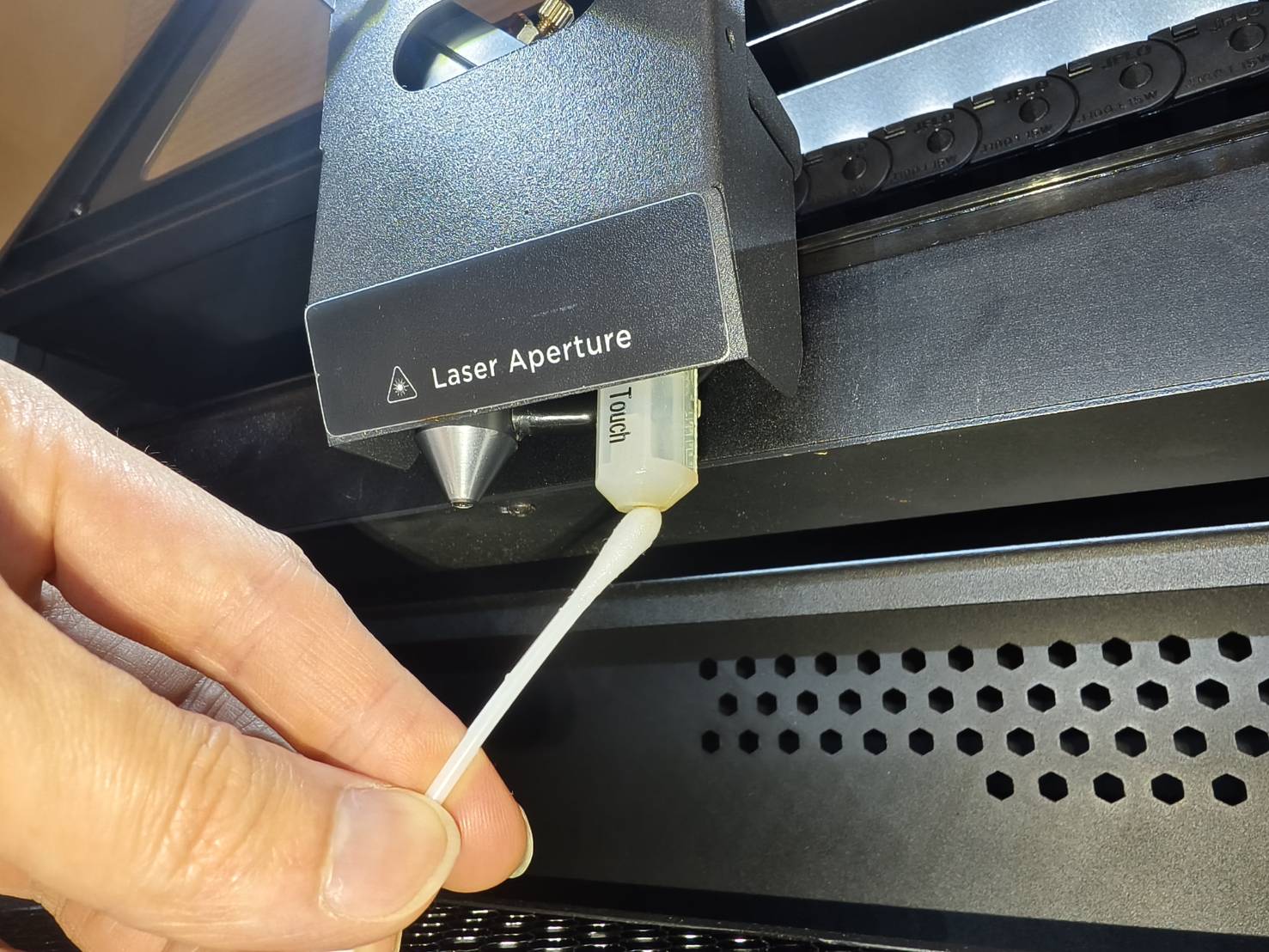

Utilizzare un batuffolo di cotone con alcool per pulire la punta del modulo di messa a fuoco automatica.
Dopo la pulizia, prova a spegnere e riaccendere la macchina per vedere se la sonda fuoriesce.
Determinare il risultato del test e la prossima azione da intraprendere.
|
|
Passo C1.4
Ricollegare i seguenti cavi. Dopo di che, verificare se la sonda fuoriesce all'accensione della macchina.
- Il cavo a 6 pin sulla scheda del plotter. (Il coperchio posteriore deve essere rimosso con un cacciavite T8.) (Fare riferimento a schema se la scheda PCB non è la stessa della foto.)
- Il cavo a 6 pin sulla scheda LED della fotocamera sulla testa laser.
(Lo schermo della testa laser deve essere rimosso con un cacciavite T8.)

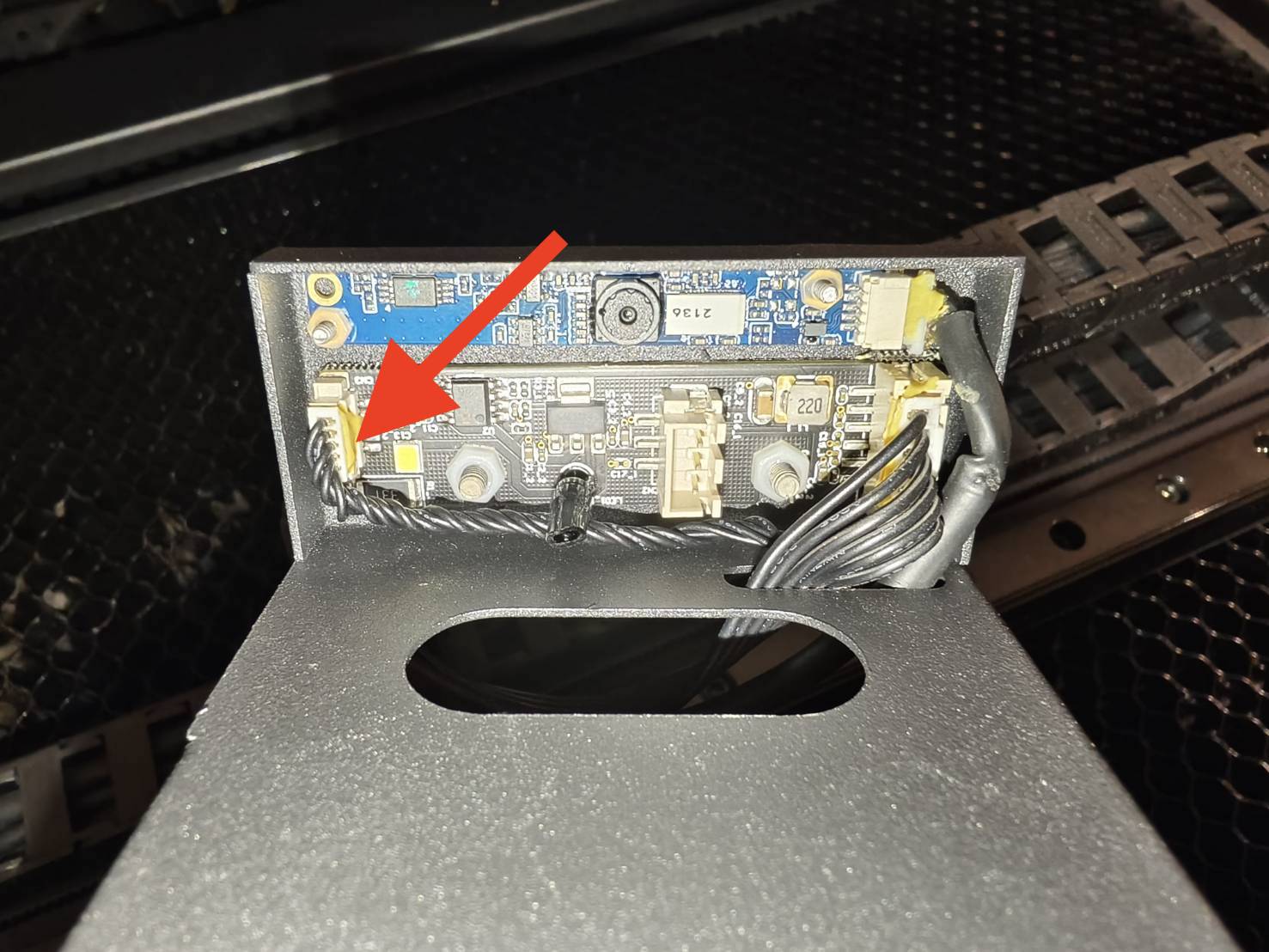

- Il cavo a 5 pin sulla scheda LED della fotocamera e il modulo di messa a fuoco automatica.
Determinare il risultato del test e la prossima azione da intraprendere.
|
|
Passo C1.5
Riscrivere la scheda SD e verificare se la sonda fuoriesce all'accensione della macchina.
Facendo riferimento all'articolo, 5-24 HEXA - Riscrittura della scheda SD.
Determinare il risultato del test e la prossima azione da intraprendere.
|
|
Passaggio C2
Posiziona un materiale nell'area di lavoro e premi due volte il pulsante "AF" per verificare se la messa a fuoco automatica funziona e se la forma della sonda è normale.

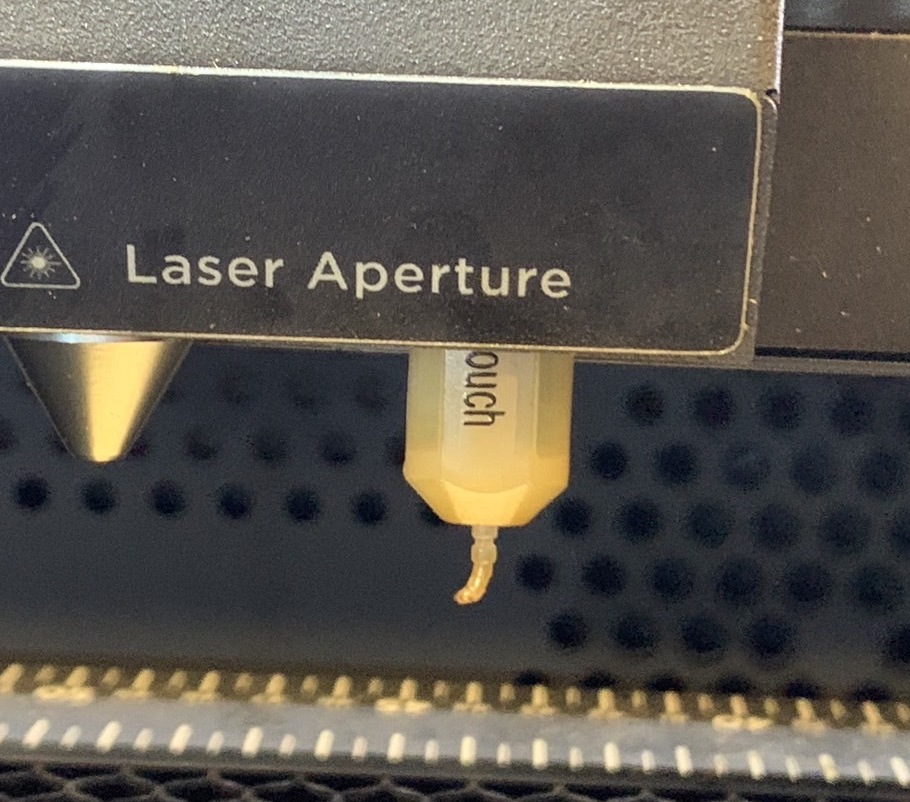

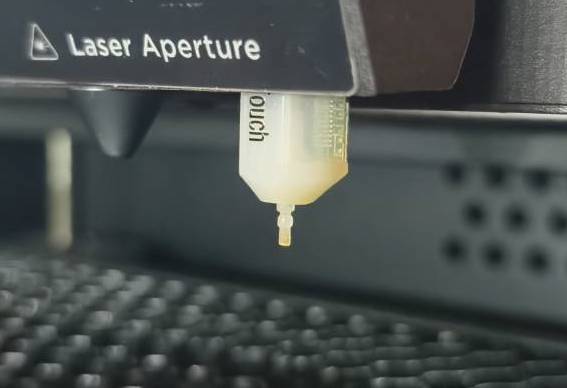

| Controlla la forma - Esempio corretto |
| Controlla la forma - Esempio errato |
Determinare il risultato del test e la prossima azione da intraprendere.
|
|
|
|
Passo C3
Ricollega i seguenti cavi. Dopo di che, verifica se il problema persiste.
- Il cavo a 6 pin sulla scheda del plotter. (Il coperchio posteriore deve essere rimosso con un cacciavite T8.) (Fare riferimento a schema se la scheda PCB non è la stessa della foto.)
- Il cavo a 6 pin sulla scheda LED della fotocamera sulla testa laser.
(Lo schermo della testa laser deve essere rimosso con un cacciavite T8.)
- Il cavo a 5 pin sulla scheda LED della fotocamera e il modulo di messa a fuoco automatica.
Determinare il risultato del test e la prossima azione da intraprendere.
|
|
Contattare l'Assistenza Clienti
- Segui le istruzioni nel link sottostante per segnalare correttamente un problema al tuo rivenditore locale o all'assistenza FLUX. [Contatta il Servizio Clienti]
*Le informazioni raccolte, come foto o video che mostrano il problema della tua macchina in questo articolo, dovranno essere condivise con il rivenditore o l'Assistenza FLUX.
