Descrizione
La ragione per cui un laser non riesce a emettere può essere complessa. Potrebbe essere causato da un tubo laser deteriorato, da un alimentatore laser rotto (Laser PSU) o da un guasto del sistema...ecc.
Si prega di seguire i passaggi seguenti per risolvere il problema.
Possibili cause
|
Strumenti
|
Passo 1
Si prega di controllare il video qui sotto e determinare se il sintomo è simile a quello della vostra macchina.
(Se non c'è emissione laser quando l'HEXA è in funzione e produce un forte rumore di scricchiolio,
indica che il tubo è rotto.)
Determinare il risultato e la prossima azione da intraprendere:
|
|
Passo 1.1
Si prega di verificare se la vostra applicazione è simile alle seguenti descrizioni.
- Nessuna emissione laser a basse potenze intorno al 10%.
- L'emissione laser è troppo forte a basse potenze. (Il risultato dell'incisione è troppo scuro o diventa un taglio, ecc.)
Determinare il risultato e la prossima azione da intraprendere:
|
|
Passo 2
Assicurarsi che le impostazioni di potenza e velocità siano corrette nel software.
Determinare il risultato e la prossima azione da intraprendere:
|
|
Passo 2.1
Raddoppiare le impostazioni di potenza, avviare l'attività e verificare se il laser emette.
(Ad esempio, se la potenza è originariamente del 15%, aumentarla al 30% e avviare l'attività.)
Determinare il risultato e la prossima azione da intraprendere:
|
|
Passo 3
Spegnere la macchina.

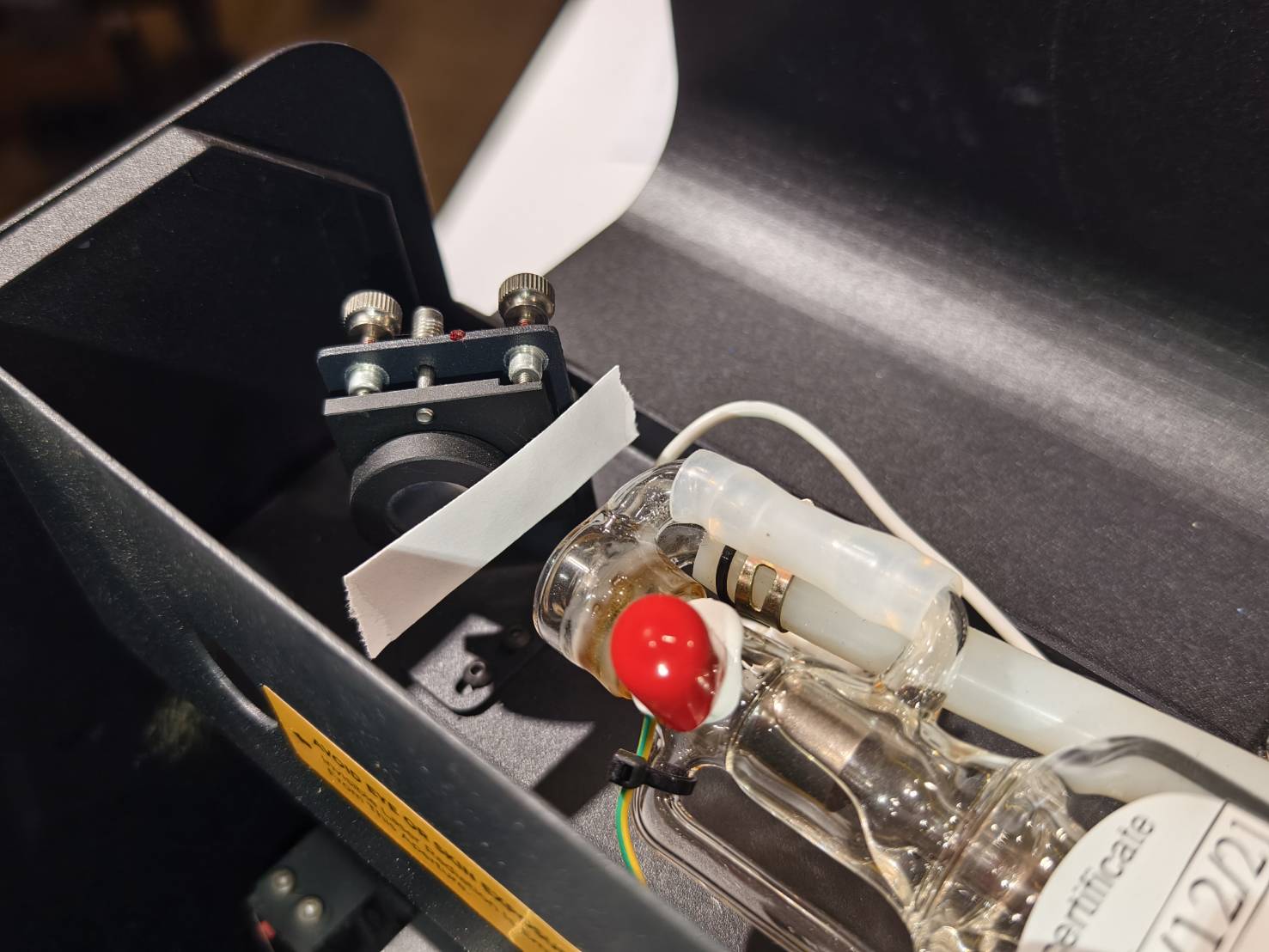

Aprire il coperchio posteriore e posizionare un nuovo nastro biadesivo sul primo specchio.
Se la macchina ha due magneti sul coperchio posteriore, il coperchio deve essere rimesso a posto.
Dopo aver posizionato il nastro, andare al Passo 3.1.

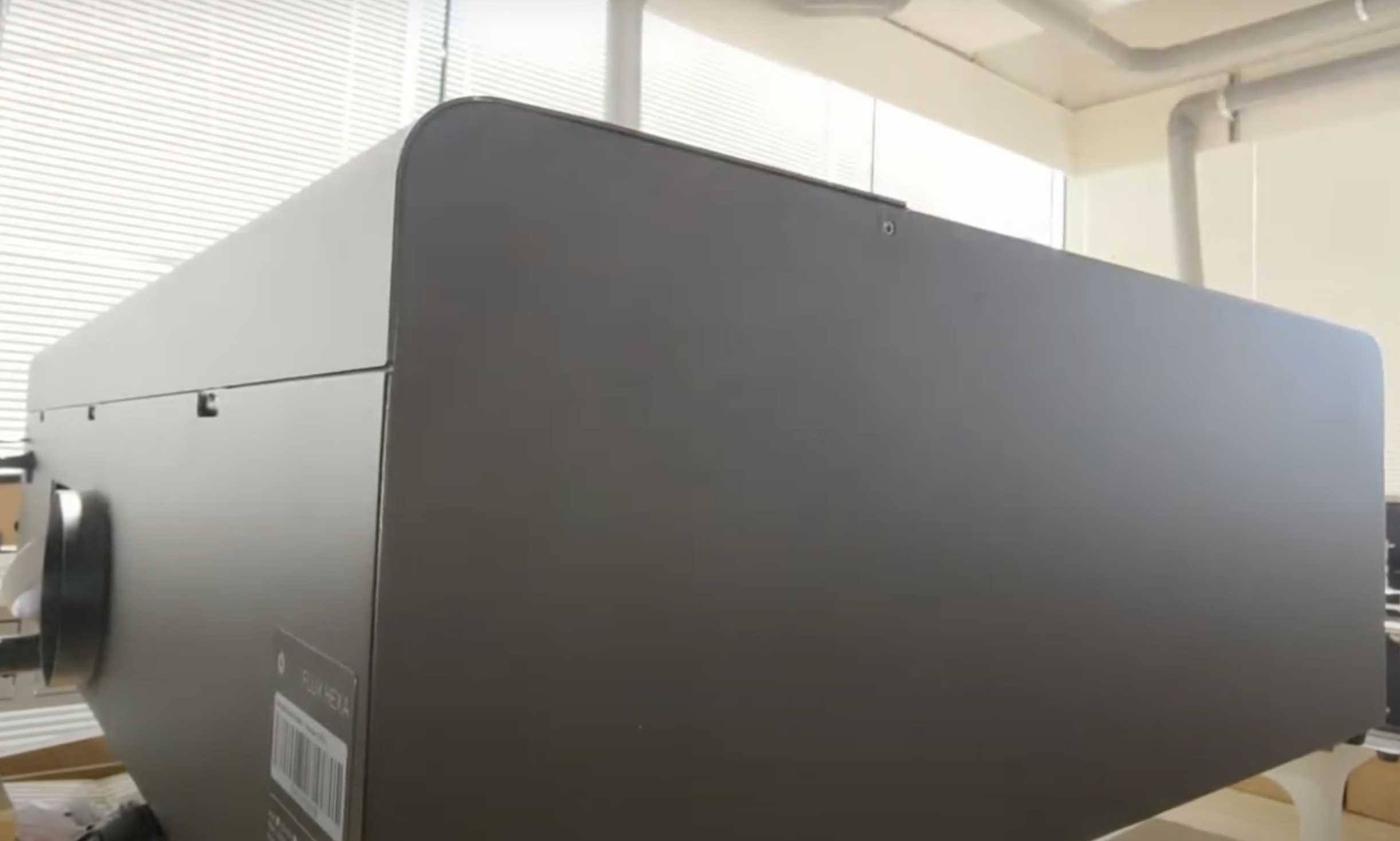

- Utilizzare un cacciavite T8 per svitare le viti sul retro della macchina, dopodiché il coperchio posteriore può essere rimosso. (È possibile fare riferimento al video che mostra l'apertura del coperchio posteriore.)

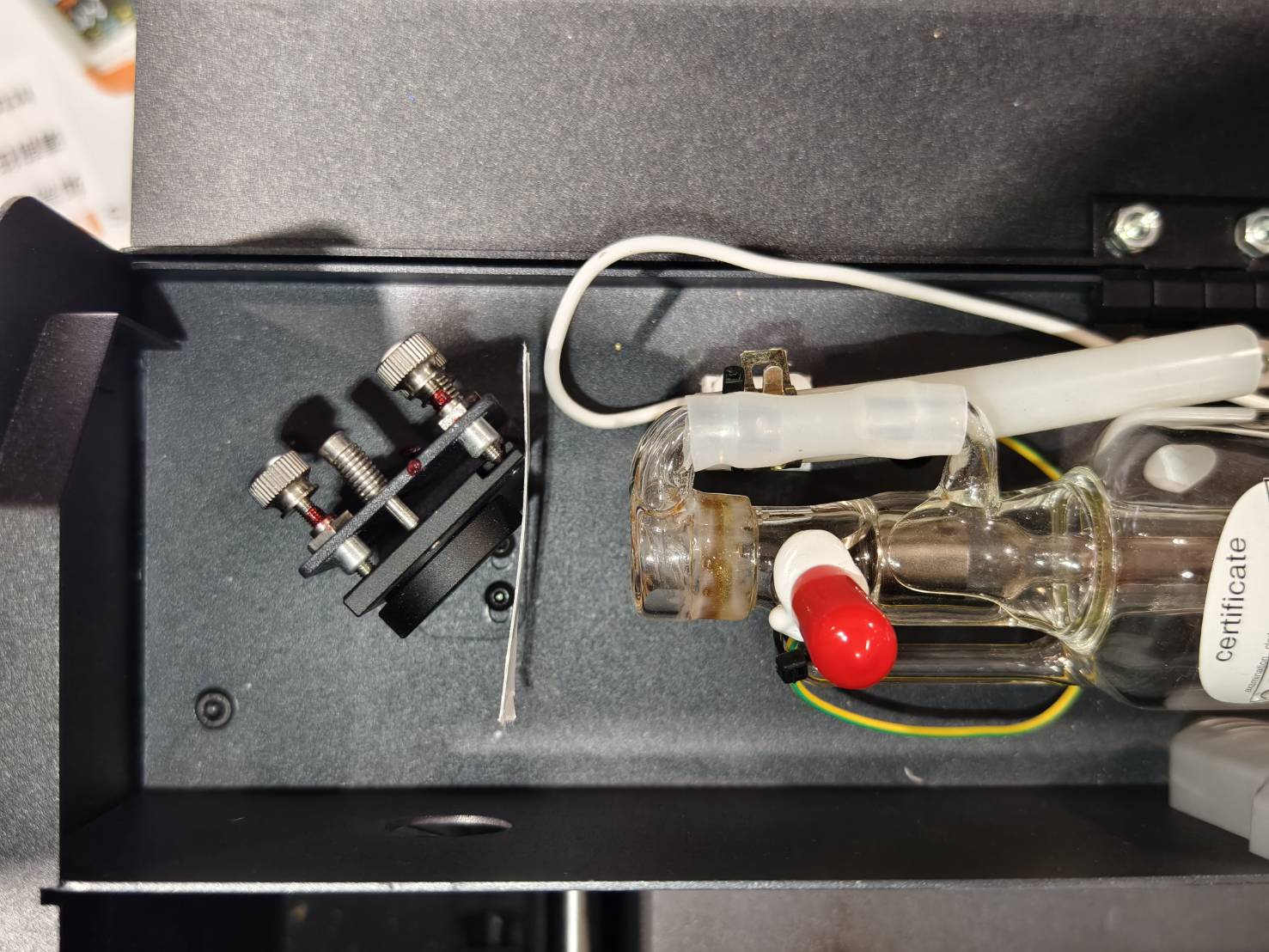

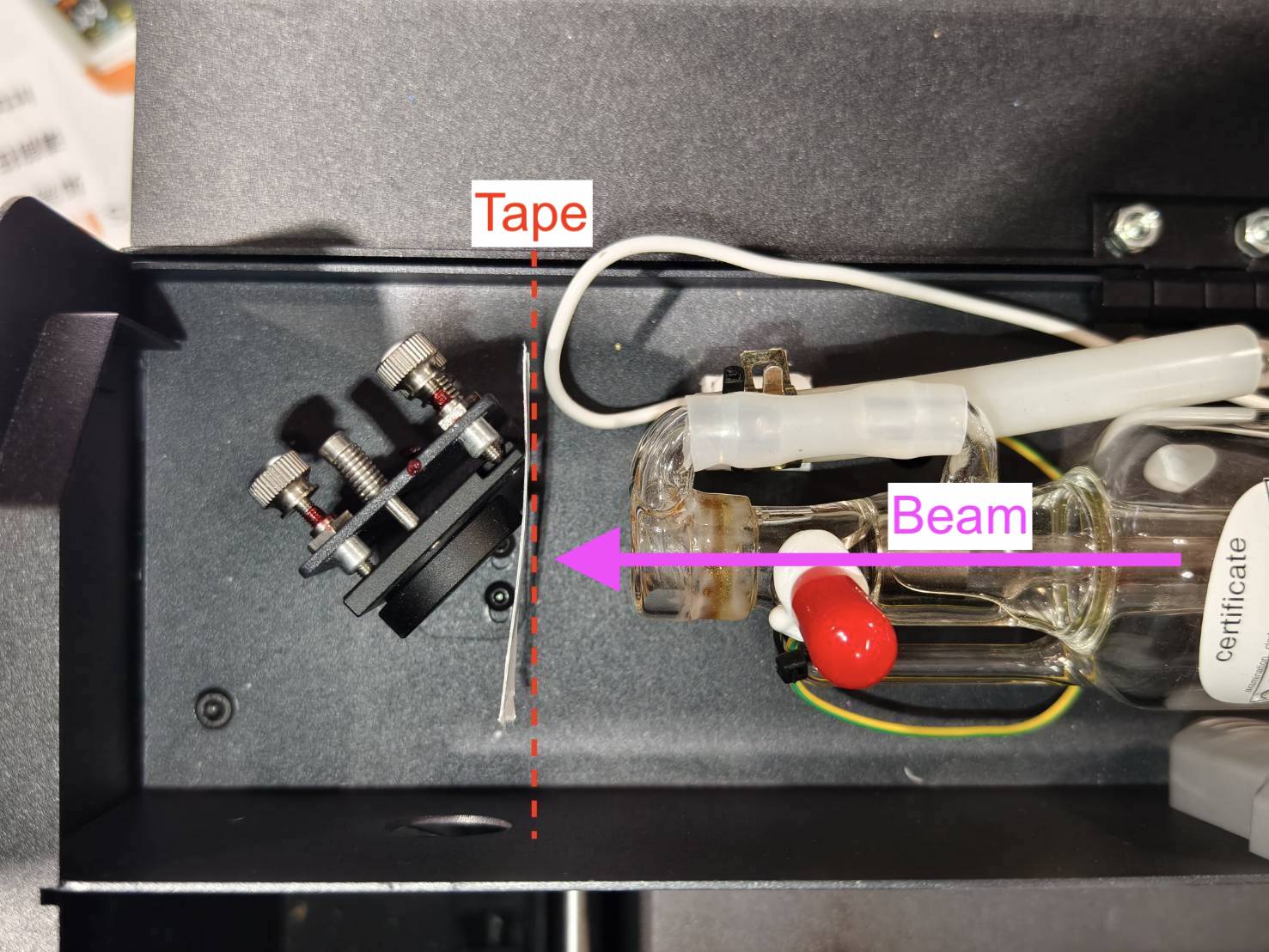

- Posizionare il nastro sullo specchio in modo che formi un angolo di 90 gradi rispetto al raggio.
- Chiudere il coperchio posteriore.
Passo 3.1
Effettuare 5 impulsi e verificare se il nastro presenta un segno di bruciatura.
(Fare riferimento agli esempi per determinare il risultato del nastro.)
A. Accendere la macchina.
B. Chiudere il coperchio.
C. Entrare in modalità Manutenzione e attendere fino al completamento del processo di homing.

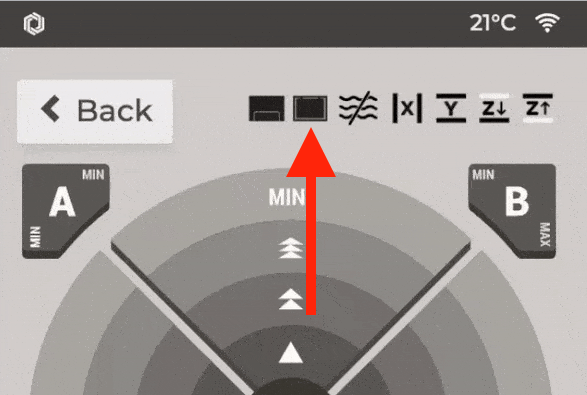

(Assicurarsi che l'icona della porta sia chiusa, altrimenti non sarà possibile effettuare un impulso.)

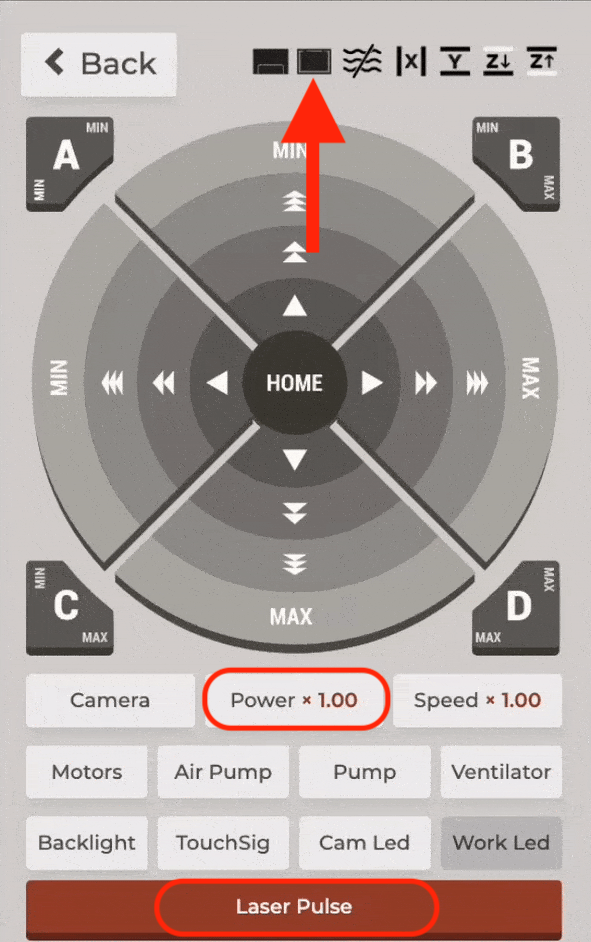

D. Trovare il pulsante Impulso.
E. Una pressione = un impulso, due pressioni = due impulsi e così via.
F. Controllare il nastro
⚠︎ Effettuare sempre gli impulsi quando il coperchio è chiuso.
Esempi di risultati del nastro
Buon esempio - Rotondo e forte |
Cattivo esempio -
|
Determinare il risultato e la prossima azione da intraprendere:
|
|
|
Passo 3.2
- Utilizzare un nuovo nastro sul primo specchio.
-
Per motivi di sicurezza, impostare il tasso di potenza su x0.01 per garantire l'assenza di impulsi durante il test.
-
Il sensore della porta è integrato nelle luci a LED del telaio. Vedere il video qui sotto per trovarlo.
- Il sensore della porta avrà due luci LED in rosso e saranno sempre accese.
- Posizionare i distanziatori conici (magneti) vicino a entrambe le luci LED. La luce dovrebbe essere "più luminosa" quando rileva un magnete. Quando entrambi i LED rilevano i magneti contemporaneamente, un segnale di porta chiusa verrà inviato al sistema e l'icona sul pannello verrà modificata.
- Una volta posizionati i distanziatori conici, chiudere la porta.
- Modificare l'impostazione del tasso di potenza su x1.00, assicurarsi che l'icona sia chiusa,
e poi effettuare 5 impulsi. (Fare riferimento a esempi per determinare il risultato del nastro.)
Determinare il risultato e la prossima azione da intraprendere:
|
|
|
Passo 4
- Spegnere la macchina.

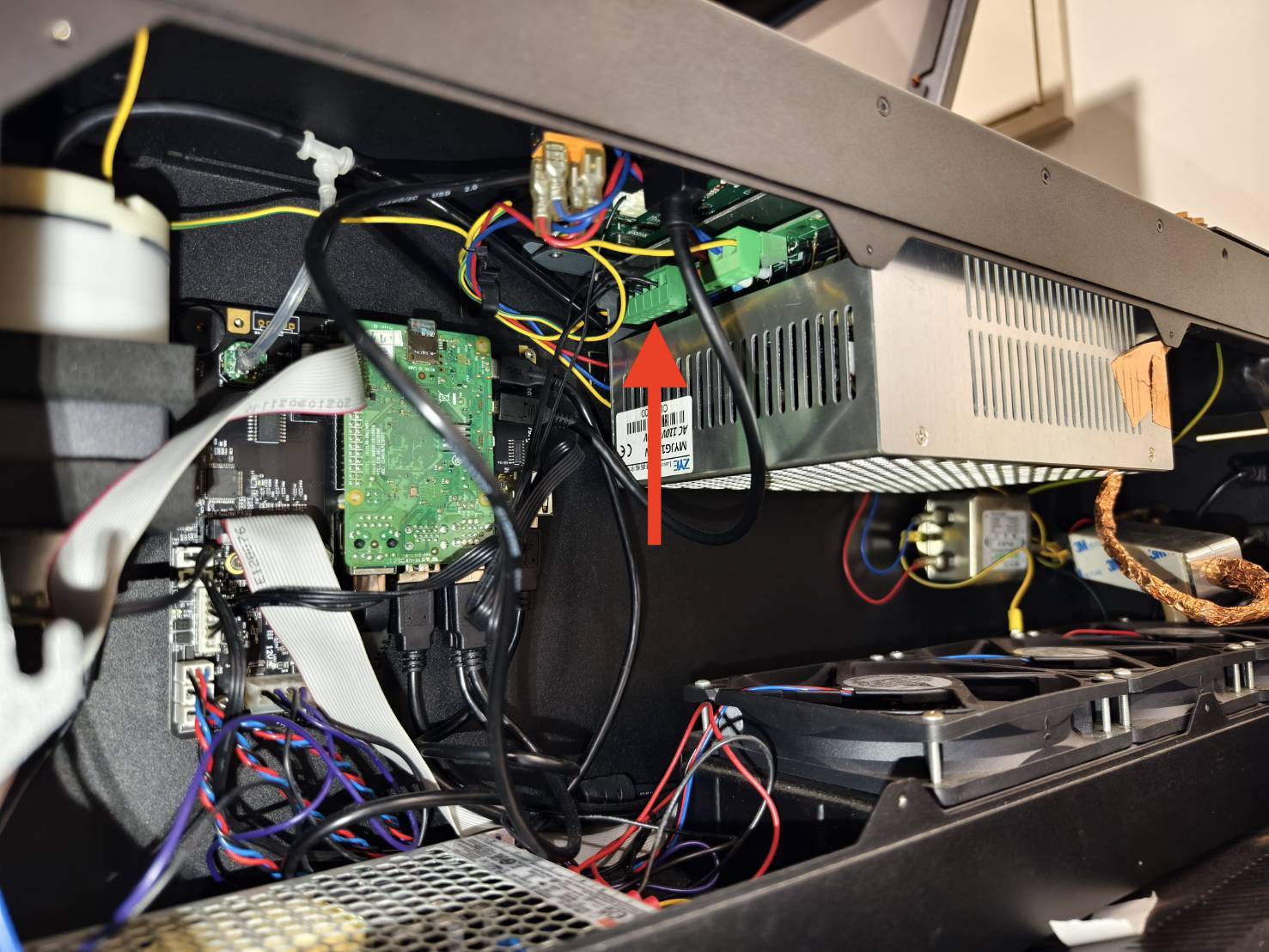

Rimuovere il coperchio laterale svitando queste viti T8 e scollegare le due estensioni USB. (Fare riferimento al diagramma se la scheda PCB non è la stessa della foto.)

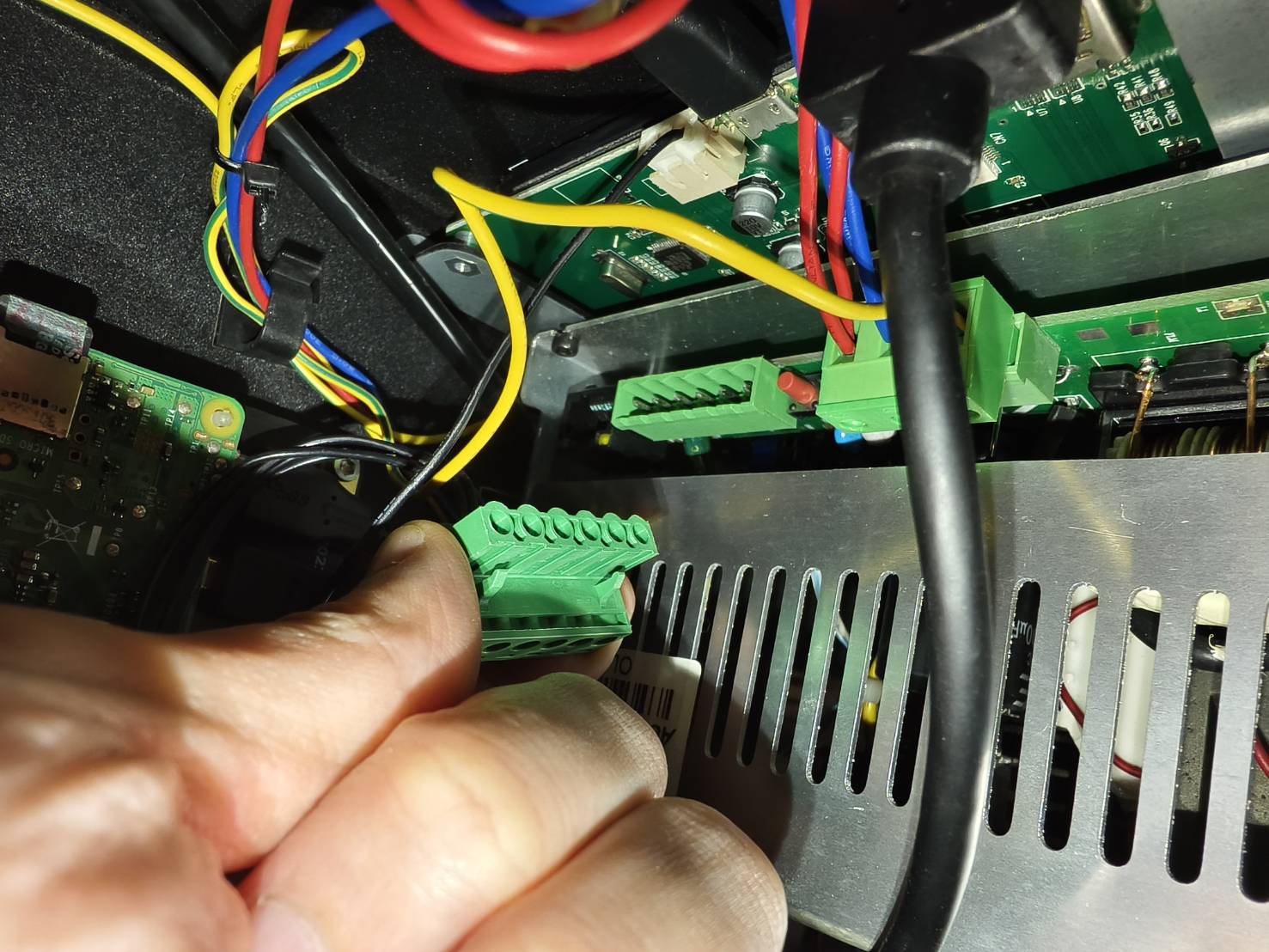

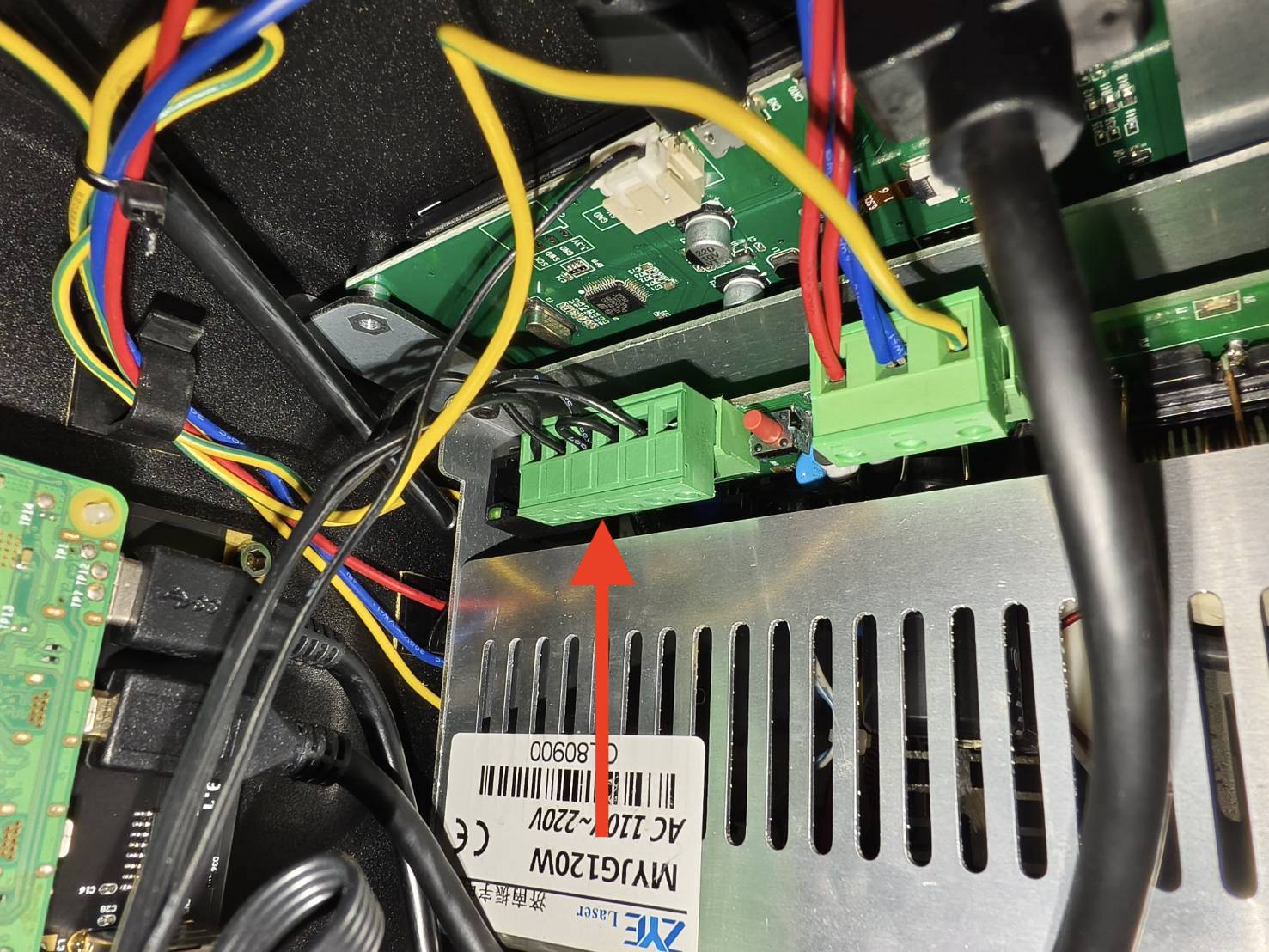

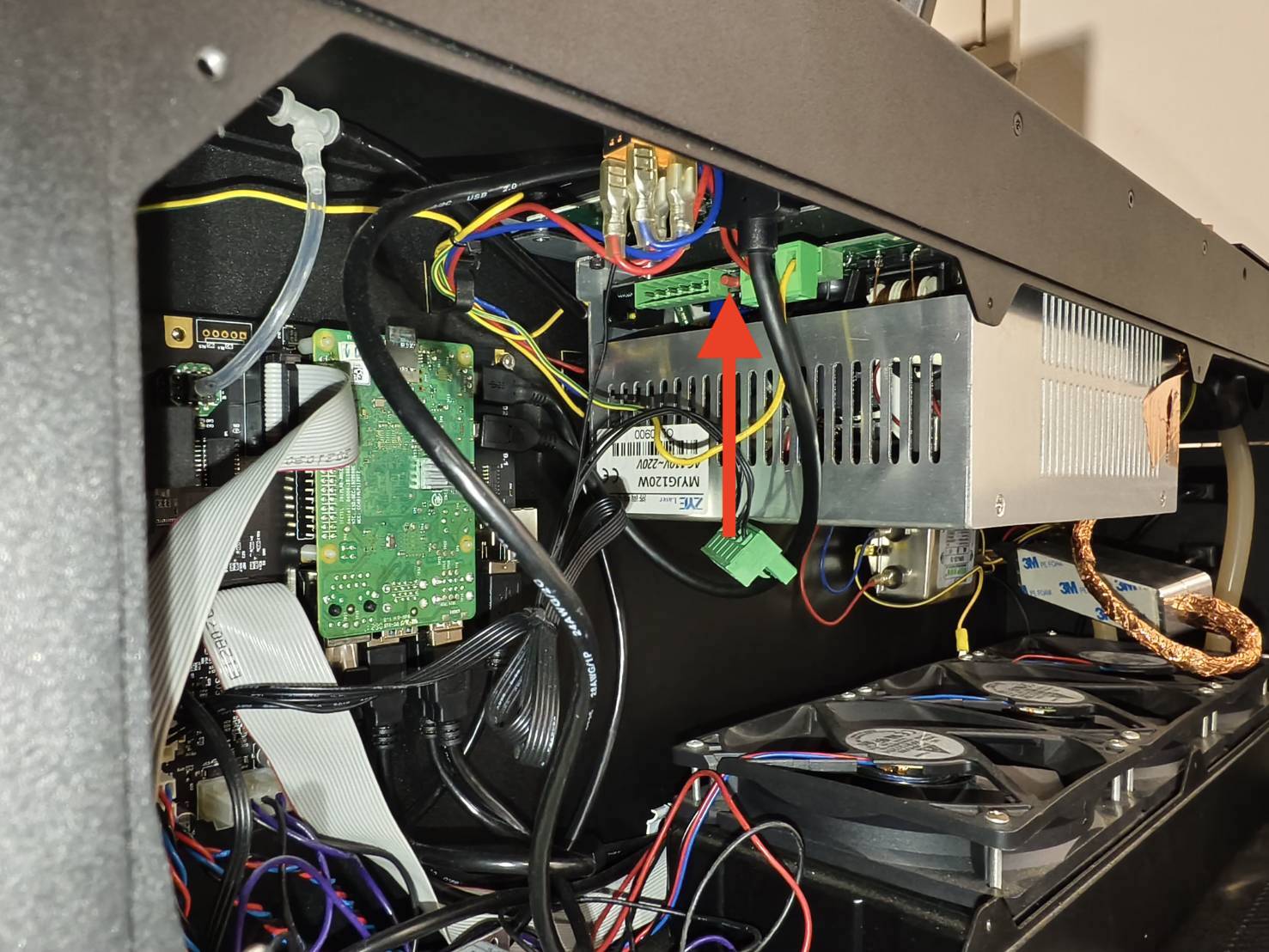

- Scollegare il cavo di controllo del laser sull'alimentatore del laser.
- Dopo aver scollegato il cavo, andare al Passo 4.1.
Passo 4.1
Si prega di indossare guanti di gomma prima della prossima azione.

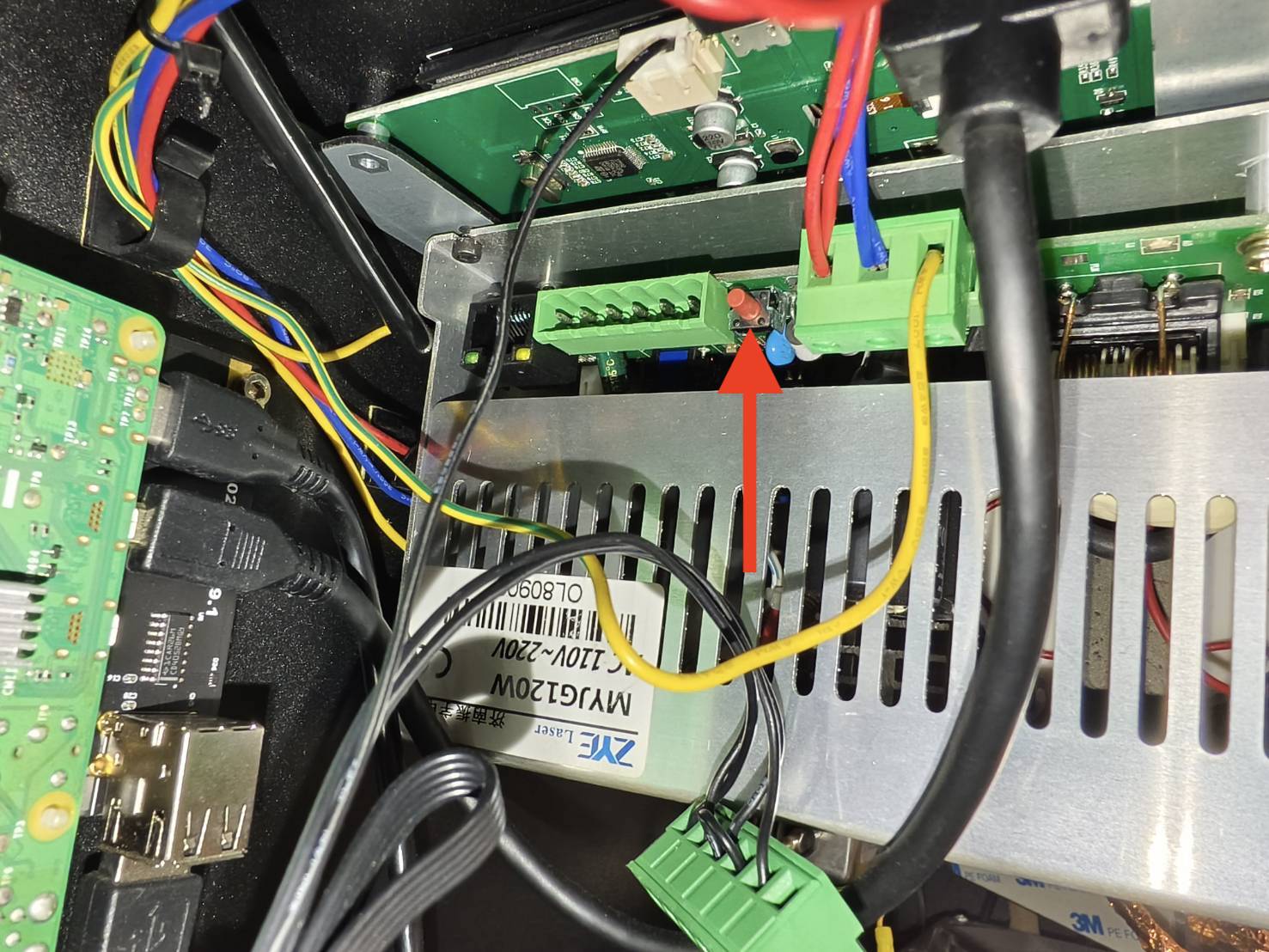

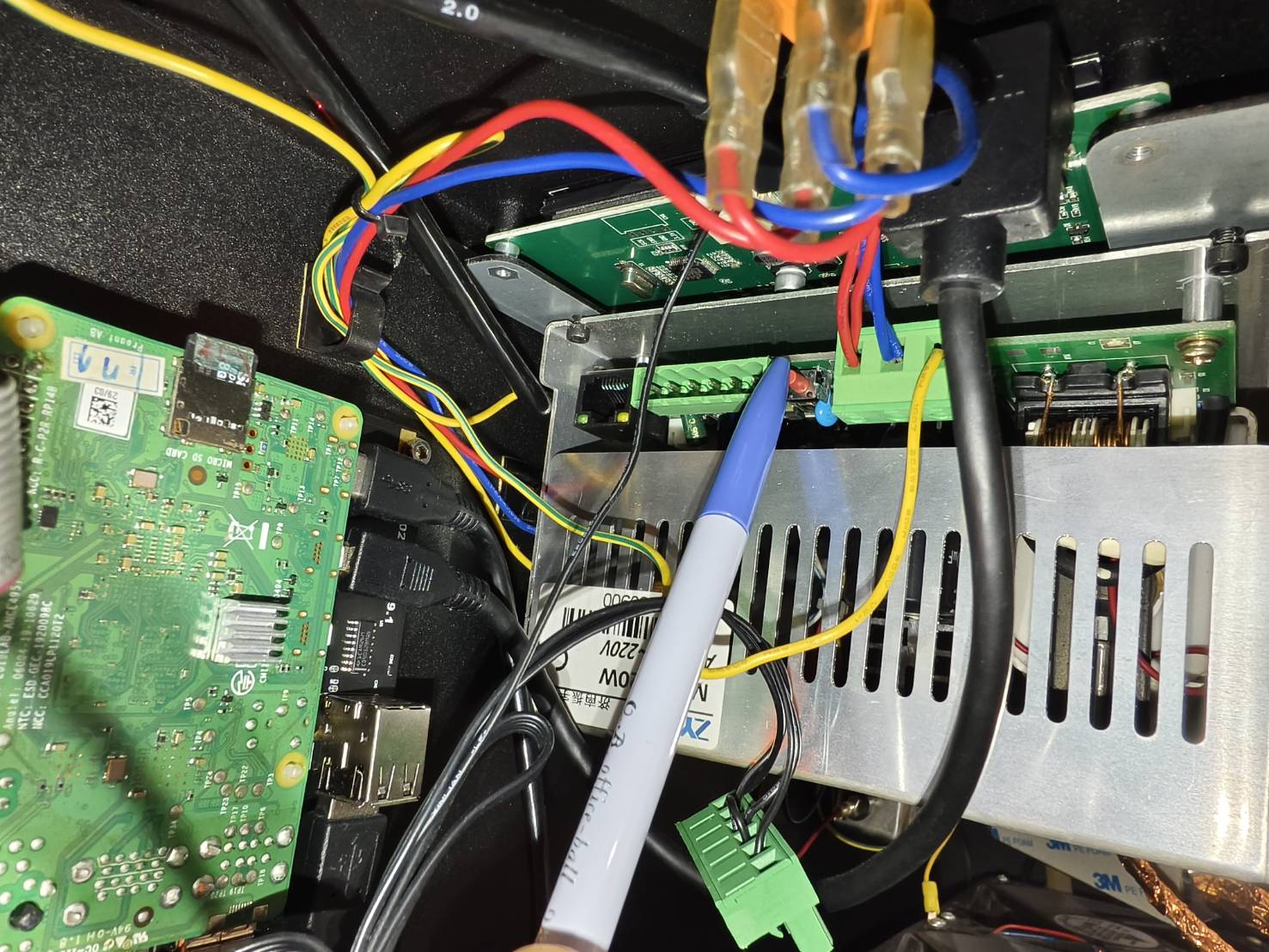

Accendere la macchina. Premere il pulsante di forza laser due volte o tenerlo premuto per 1-2 secondi con una penna o una matita e verificare l'uscita laser sul nastro.
(Fare riferimento agli esempi per determinare il risultato del nastro.)
Determinare il risultato e la prossima azione da intraprendere:
|
|
|
Passo 5
- Ricollegare il cavo di controllo del laser.
- Accendere la macchina e ripristinare la macchina alle impostazioni di fabbrica.
Fare riferimento all'articolo, 5-30 Ripristino alle impostazioni di fabbrica.
- Dopo il ripristino, andare al Passo 5.1.
Passo 5.1
Utilizzare un nuovo nastro a 2 strati e effettuare 5 impulsi per vedere se il nastro presenta un segno di bruciatura.
(Fare riferimento agli esempi per determinare il risultato del nastro.)
Determinare il risultato e la prossima azione da intraprendere:
|
|
|
Passo 6
- Utilizzare un nuovo nastro a 2 strati e posizionarlo sul primo specchio.
- Aumentare la potenza a x1.5 e effettuare 5 impulsi per vedere se il segno di bruciatura diventa più forte.
(Fare riferimento agli esempi per determinare il risultato del nastro.)
Determinare il risultato e la prossima azione da intraprendere:
|
|
Contattare l'assistenza clienti
Si prega di seguire le istruzioni nel link sottostante per segnalare correttamente un problema al rivenditore locale o all'assistenza FLUX. [Contattare il servizio clienti]
*Le informazioni raccolte, come foto o video che mostrano il problema della macchina in questo articolo, dovranno essere condivise con il rivenditore o l'assistenza FLUX.
#END
