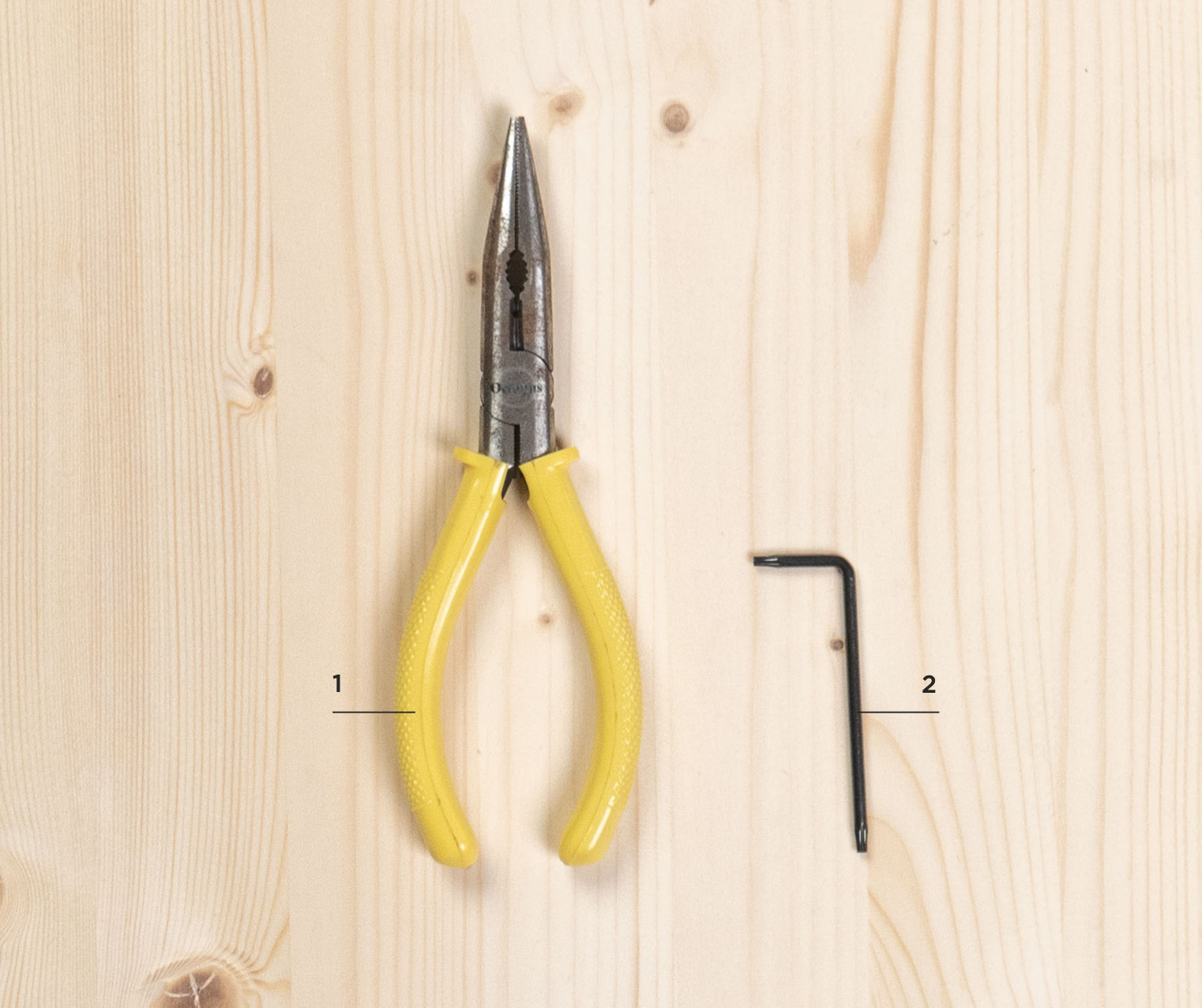

Elementi di preparazione: Preparazione autonoma: 1|Pinze a becco lungo
Incluso nella scatola degli accessori: 2|Cacciavite Torx

___2021-11-29___2.33.09.png ___2022-07-25___9.54.51.png

Elementi di test:

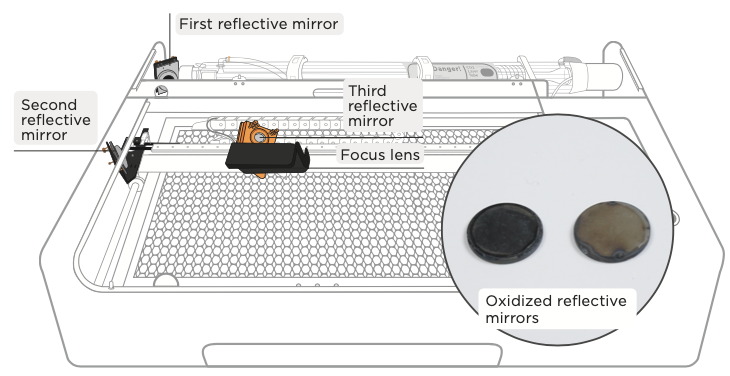

1. Verificare se gli specchi e la lente sono ossidati o rotti: Se ci sono macchie nere, macchie bianche, ecc. sulla superficie del primo, secondo e terzo specchio riflettente, o se ci sono graffi seri e le macchie non possono essere rimosse da【Manutenzione】Pulizia di specchi e lenti (p.138), o se la lente di messa a fuoco è deformata o rotta a causa di forze esterne, gli specchi e la lente devono essere sostituiti.

Passaggi di sostituzione:

Primo specchio riflettente:

a. Sollevare il coperchio posteriore: Utilizzare un cacciavite Torx per rimuovere le 2 viti su entrambi i lati del coperchio posteriore e quindi sollevare il coperchio.

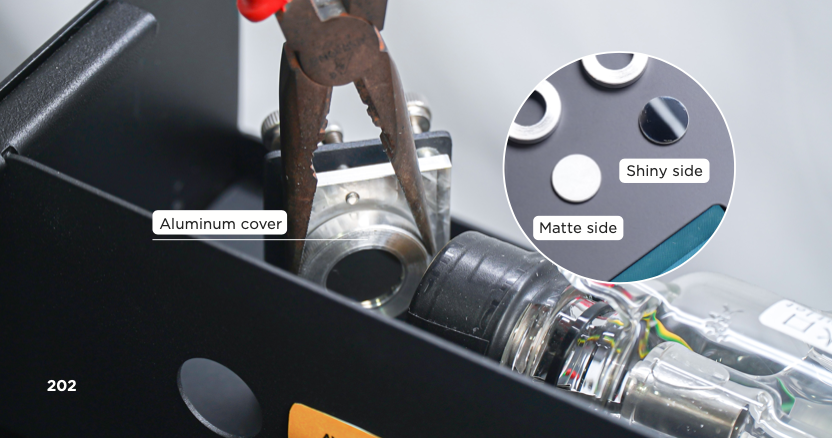

b. Allentare il coperchio in alluminio: Allentare il coperchio in alluminio che fissa lo specchio (rivolgere lo specchio e ruotare in senso antiorario), se non può essere ruotato, utilizzare le pinze a becco lungo per stringere il telaio in alluminio e ruotare di nuovo >

c. Sostituire lo specchio: Estrarre il vecchio specchio > Posizionare il nuovo specchio con il lato opaco rivolto verso il supporto dello specchio (il raggio laser colpirà il lato lucido) >
d. Serrare il coperchio in alluminio: Serrare nuovamente il coperchio in alluminio sul supporto dello specchio.



Secondo specchio riflettente: Dopo aver aperto il coperchio della porta, seguire i passaggi b~d del primo specchio riflettente (la posizione del secondo specchio riflettente è indicata nell'immagine a p.202).

Terzo specchio riflettente:

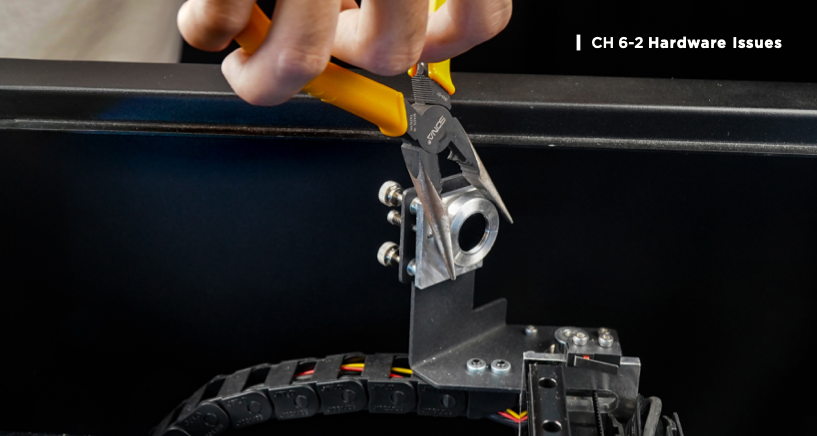

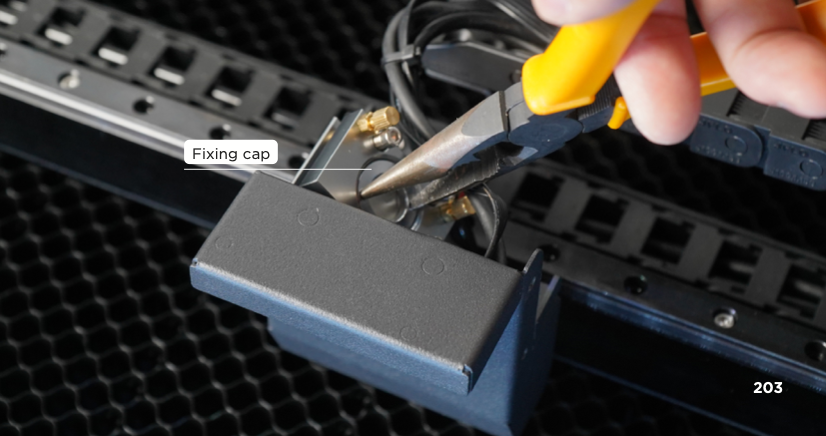

a. Allentare il tappo di fissaggio: Utilizzare le pinze a becco lungo per tenere i due punti rotondi del tappo di fissaggio dello specchio e svitare il tappo di fissaggio in senso antiorario >

b. Sostituire lo specchio: Estrarre il vecchio specchio, è possibile estrarre lo specchio dall'area di ingresso del laser > Posizionare il nuovo specchio con il lato lucido rivolto verso il supporto dello specchio >

c. Serrare il tappo di fissaggio: Utilizzare le pinze a becco lungo per tenere i due punti rotondi del tappo di fissaggio dello specchio e serrare il tappo di fissaggio in senso orario. ___2022-07-25___9.57.06.png


Lente di messa a fuoco:

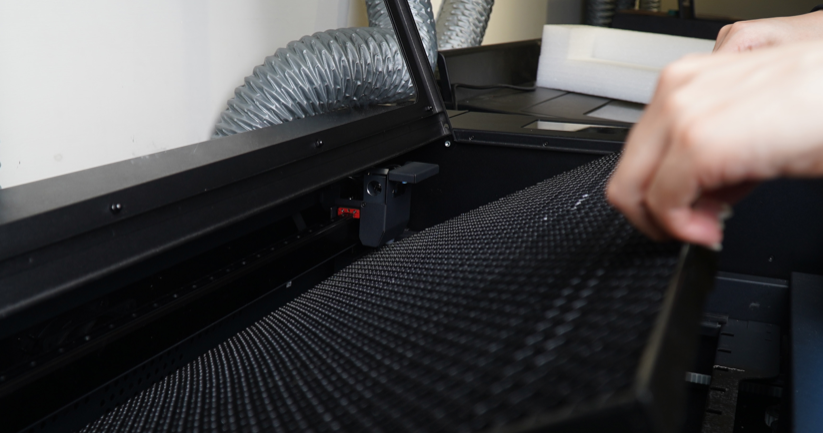

a. Rimuovere il piano a nido d'ape【Manutenzione】Pulizia del piano a nido d'ape, passaggio 1 (p.135). >

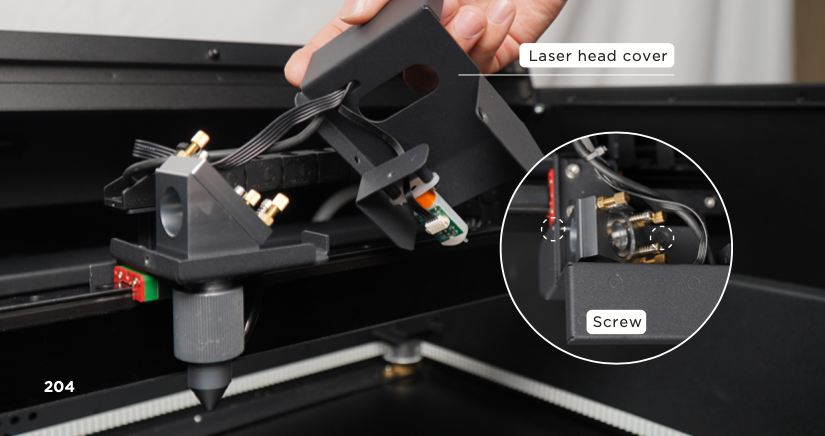

b. Spostare il coperchio della testa laser di lato: Allentare 2 viti sul coperchio della testa laser con un cacciavite Torx e poi spostare il coperchio di lato >

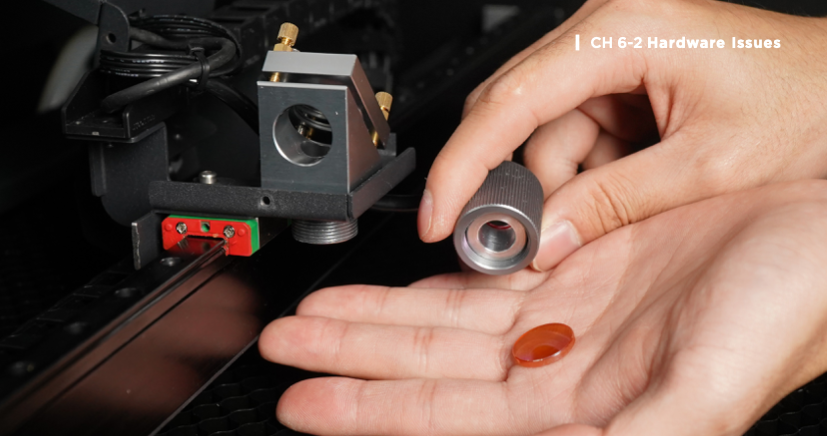

c. Rimuovere la testa laser: Svitare l'anello di fissaggio dell'ugello in senso orario. Se non può essere svitato, utilizzare delle pinze a becchi per assistere > Rimuovere la testa laser, ed evitare che la lente di messa a fuoco fuoriesca > ___2022-07-25___9.58.09.png

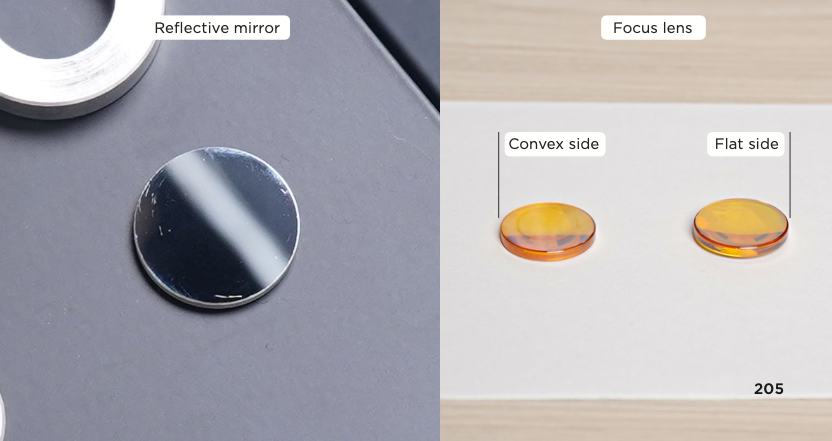

d. Sostituire la lente : Rimuovere la vecchia lente > Inserire la nuova lente nella testa laser con il lato piatto verso il basso (tenere il bordo della lente e guardare attraverso la lente, è possibile vedere se stessi sul lato convesso, ma non è possibile vedersi sul lato piatto) >

e. Rimettere la testa laser : Rimettere la testa laser > Stringere l'anello di fissaggio dell'ugello in senso antiorario >

f. Stringere il coperchio della testa laser : Stringere 2 viti sul coperchio della testa laser >

g. Rimettere il piano a nido d'ape 【Manutenzione】 Pulizia del piano a nido d'ape, passaggio 3 (p.135).

Registrazioni di risoluzione dei problemi:

1. Foto: Scattare foto di

a. 3 specchi riflettenti (se ossidati)
b. Lente di messa a fuoco (se ossidata o rotta)
