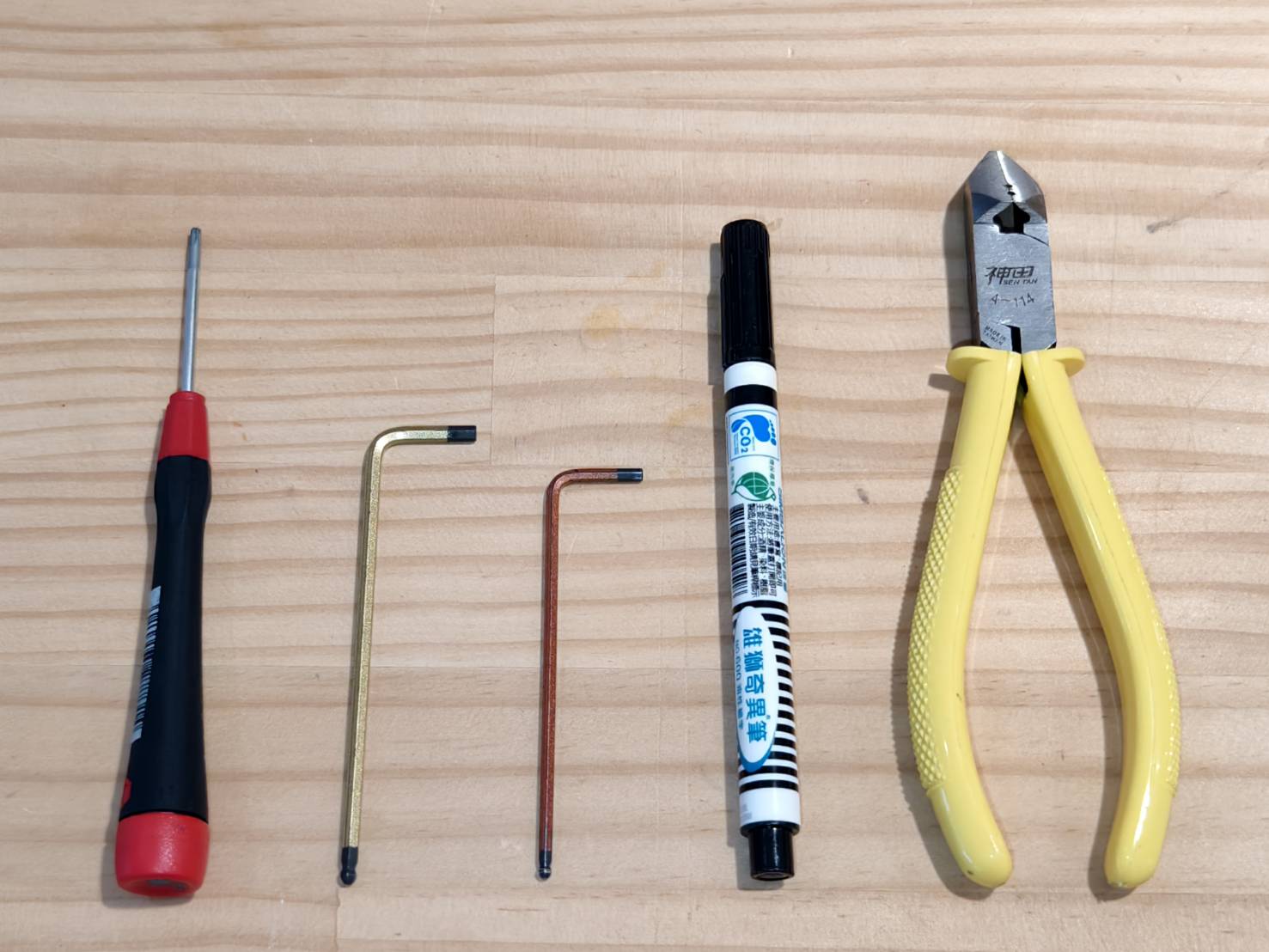

必要な工具
| 1 |
トルクスT8ドライバー ドライバー |
| 2 |
3mmの六角レンチ |
| 3 |
2.5mmの六角レンチ |
| 4 |
マーカー |
| 5 |
ニッパー |
手順1
レーザーモジュールまたは印刷モジュールが取り付けられている場合は、取り外してください。
手順2
六角レンチを使用して、X軸ベルトのテンションスプリングを取り外します。
手順3

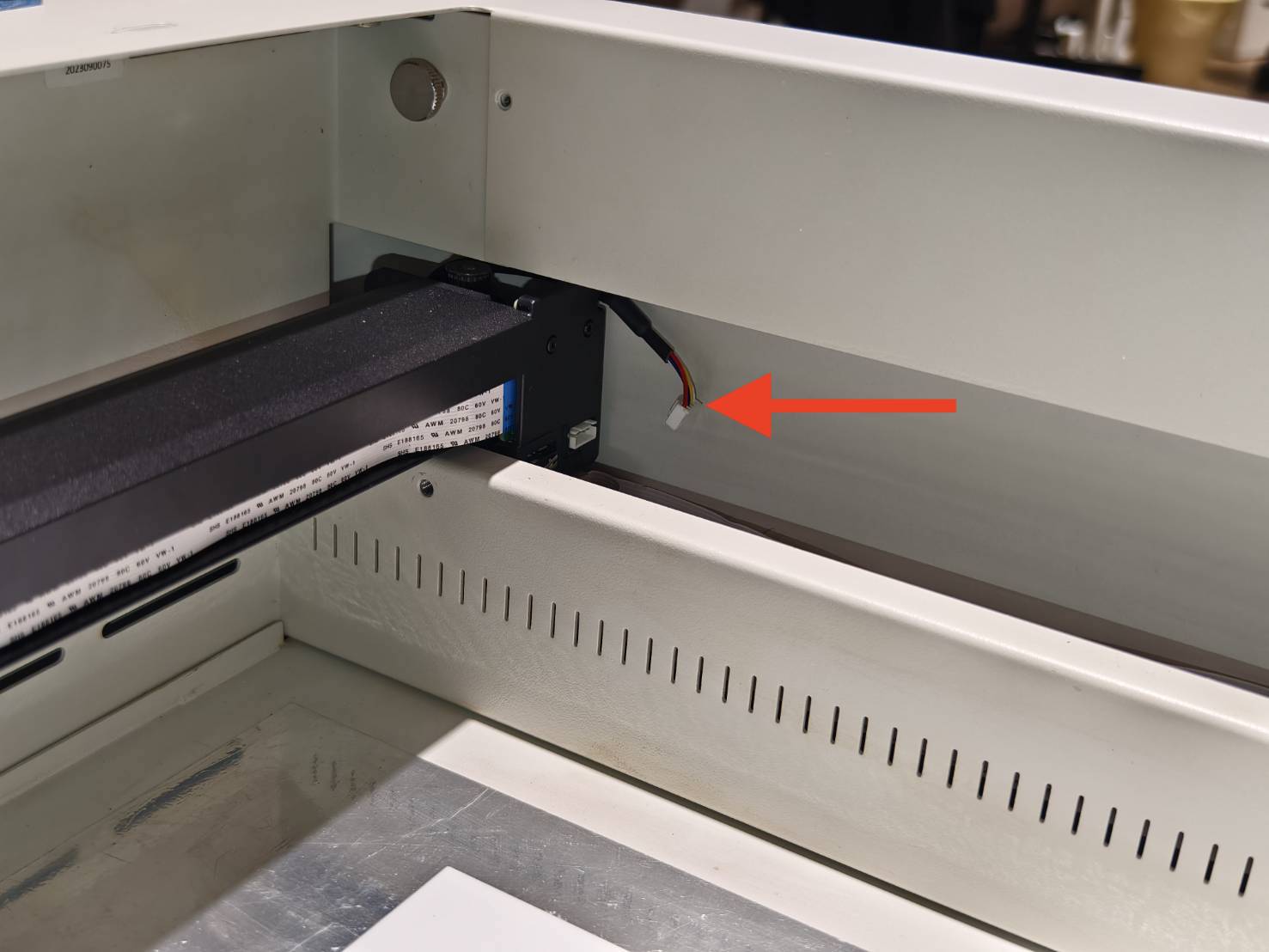

機器の正面パネルに向かって、左側にあるX軸モーターのケーブルを外します。
手順4
機器の電源を切り、電源コードを抜いてから、機器を裏返します。
ステップ5
USBポート付近のゴム足とネジに印を付けます。
この印は、該当するネジが他より短く、同じ位置に戻す必要があるためです。
ステップ6
底面のネジを取り外します。
(T8ネジ 6本 および 3mm六角ネジ 4本)
ステップ7
本体を裏返し、側面のネジを取り外します (T8ネジ 2本)
ステップ8
両側のネジ穴にペンで印を付けます。
これは、組立時に印を付けた側が作業エリアに向くようにするための目印です。
ステップ9

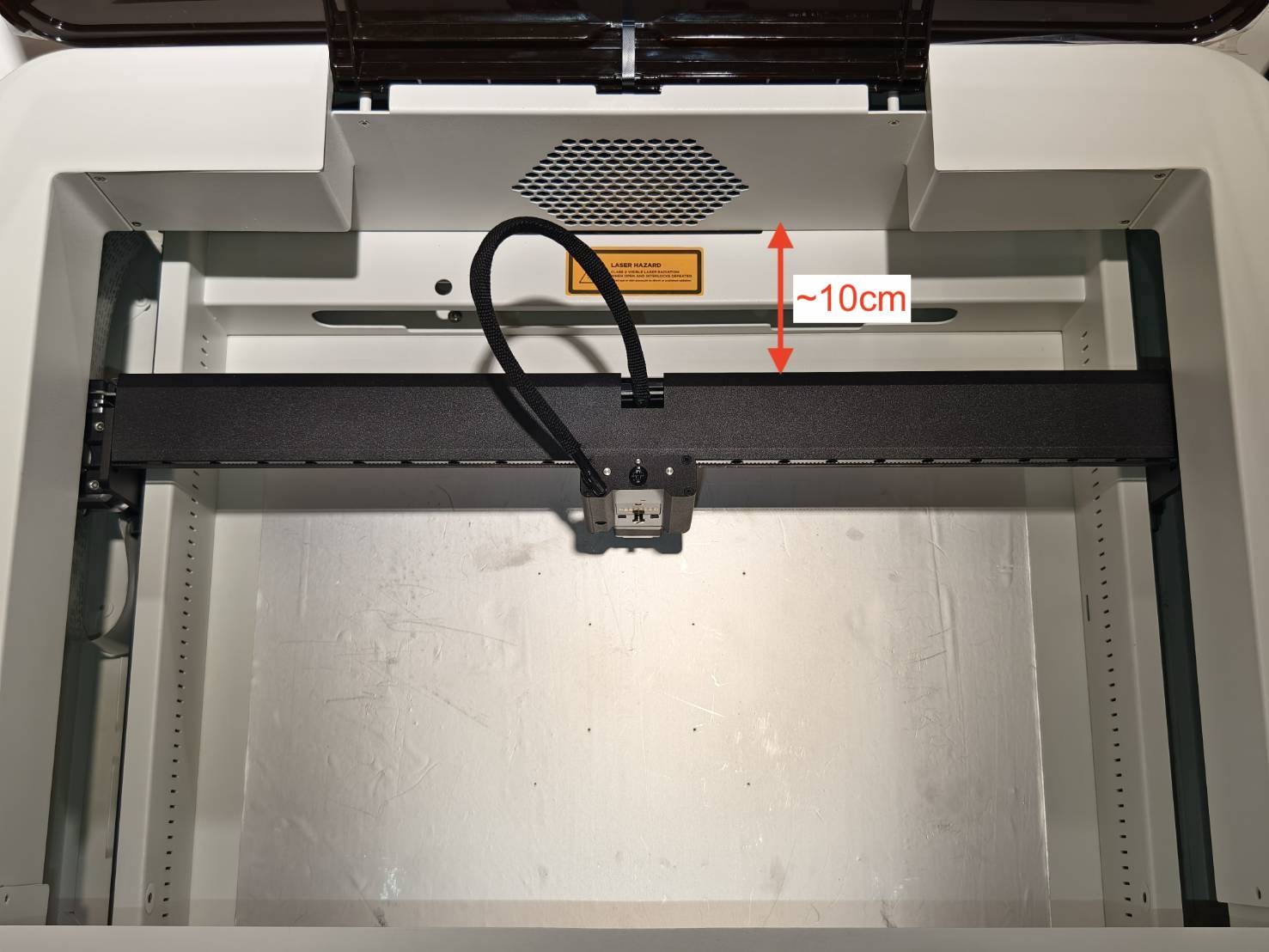

モジュールシートをフレームから約10cm離れた位置まで移動させます。
(これはX軸ガントリーの妨げにならないようにするためです。一番後ろにあると、持ち上げた後にロックされてX軸モーターに届かなくなります。中央にあるとY軸の38ピンケーブルが損傷する可能性があります)
ステップ10
両手で上部フレームを持ち上げ、スタッド上に置きます。
(配線がフレームに挟まれないよう注意してください)
フレームがスタッド上に置かれた状態の例：
持ち上げ方の動画例 (本体内部で撮影)：
ステップ11

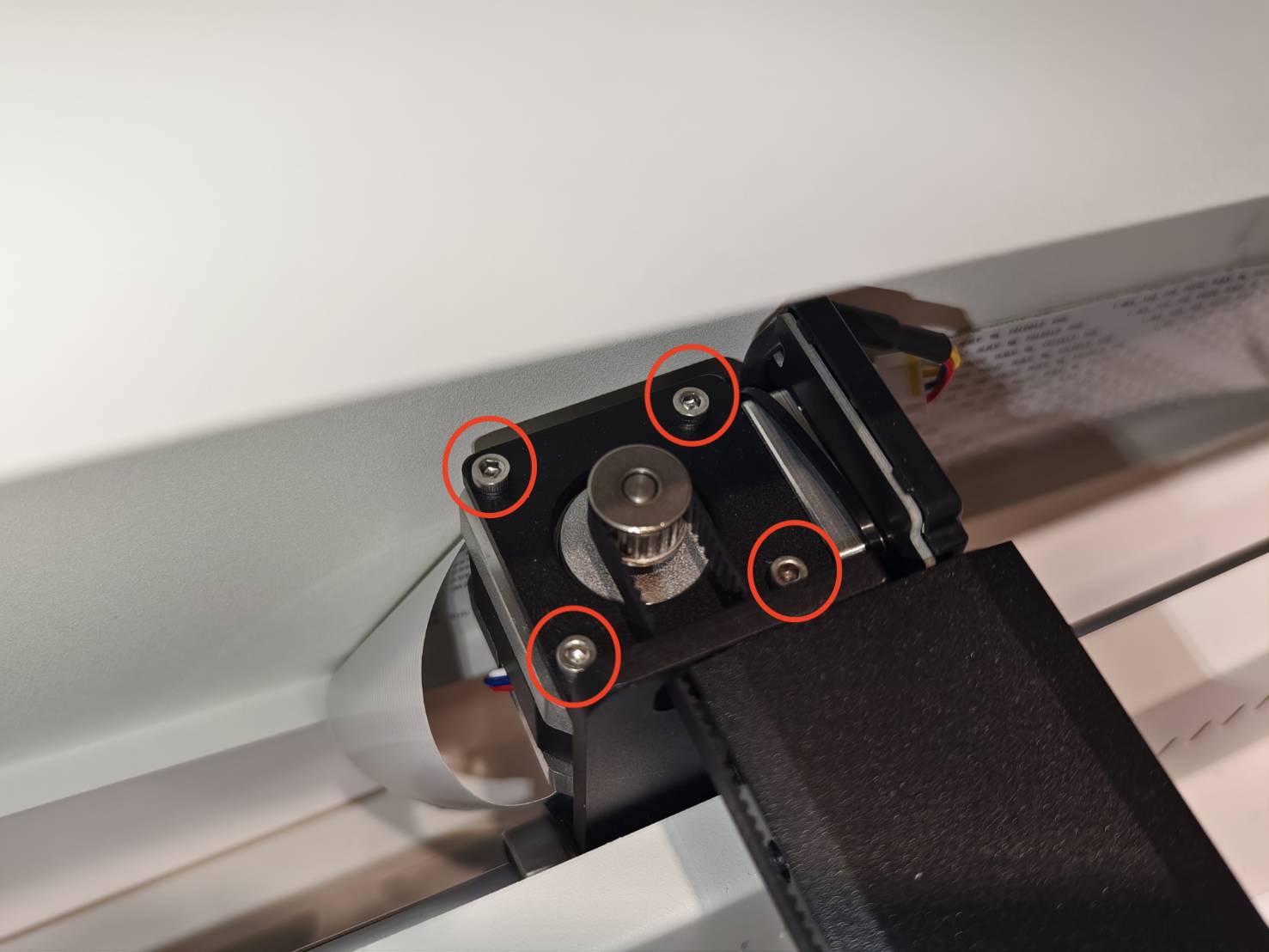

2.5mmの六角レンチでこれら4本のネジを緩め、X軸モーターを取り外せるようにします。
ステップ12

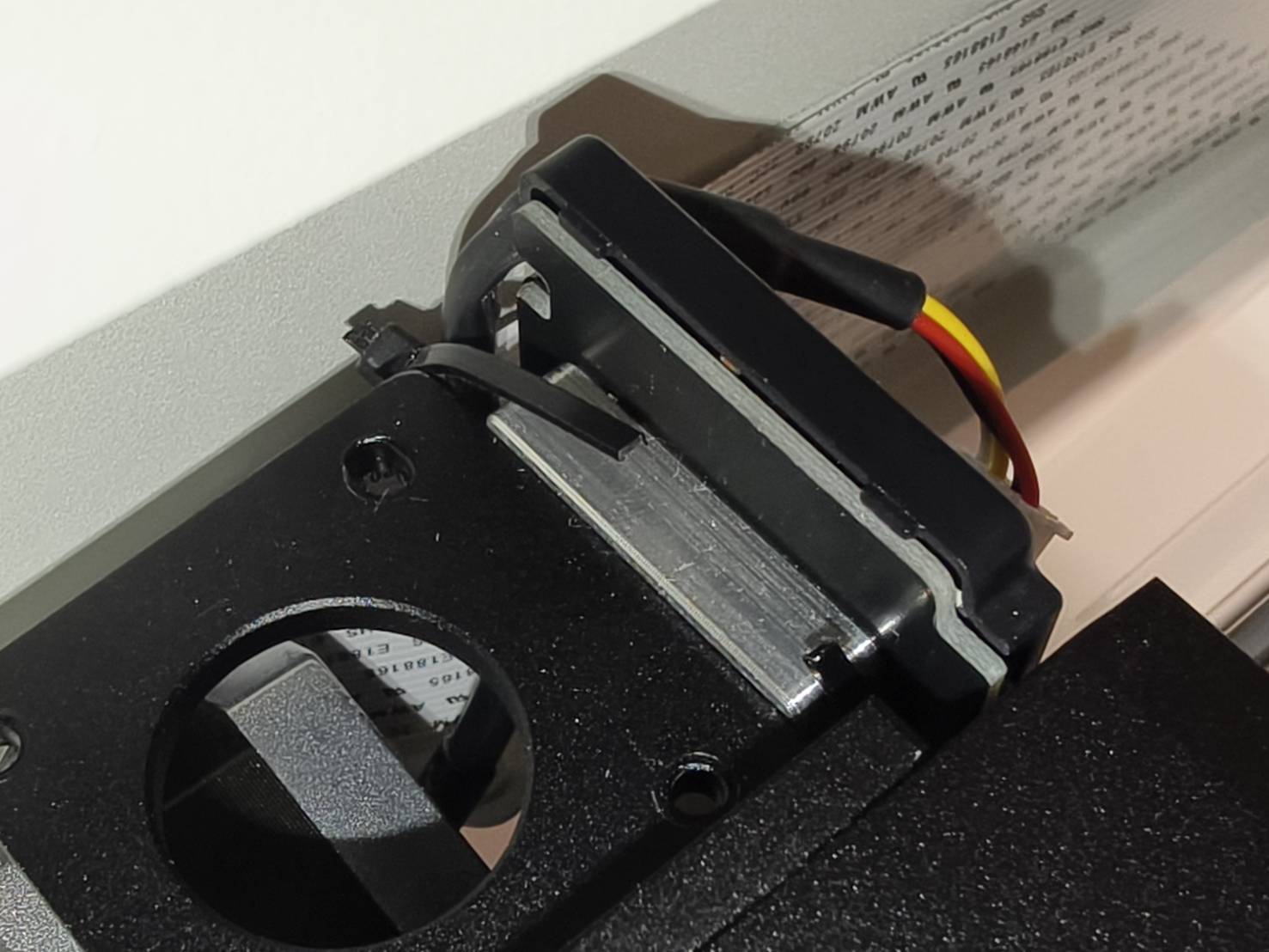

ケーブルタイを切断し、モーターを取り外せるようにします。
ステップ13

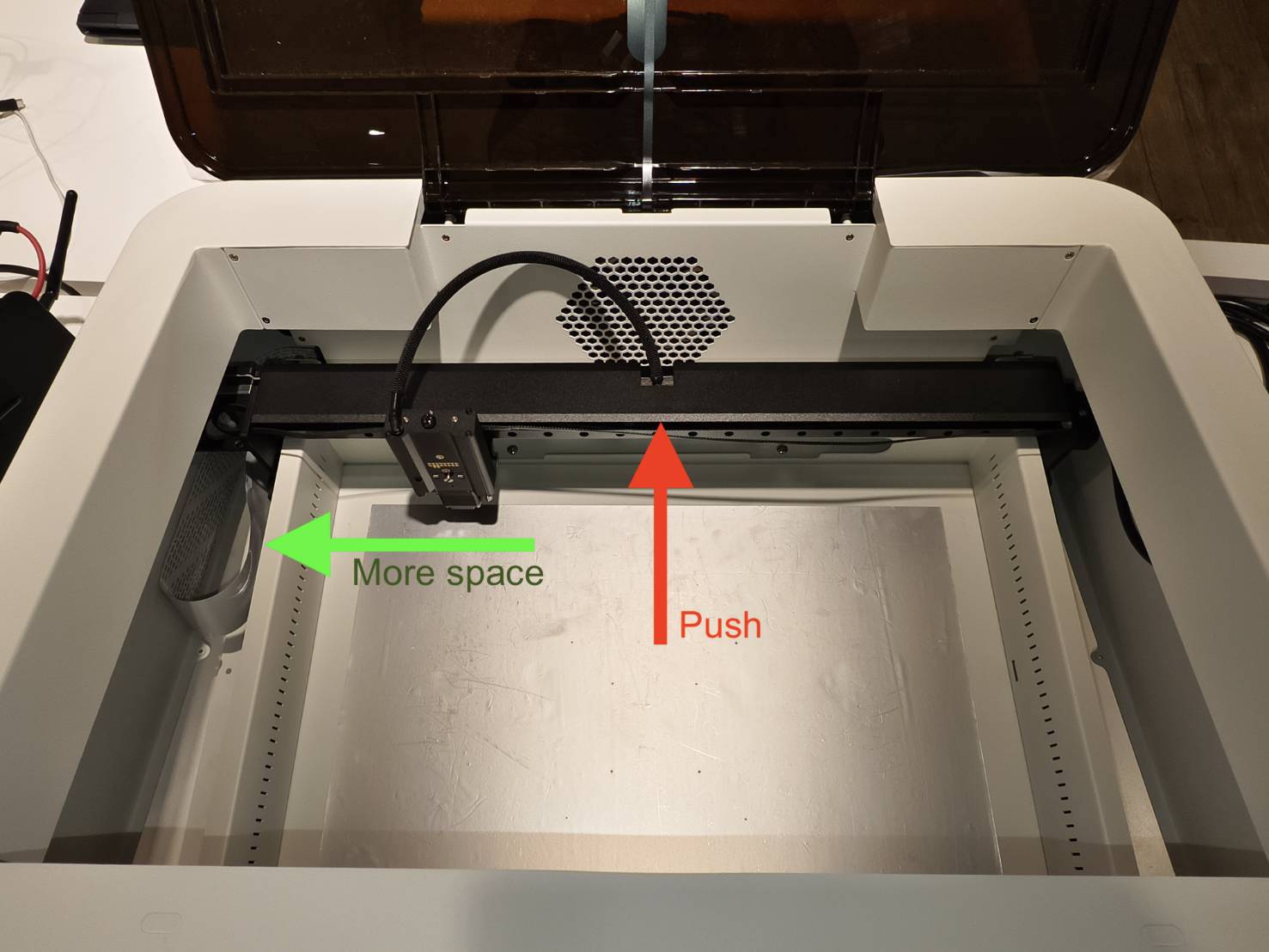

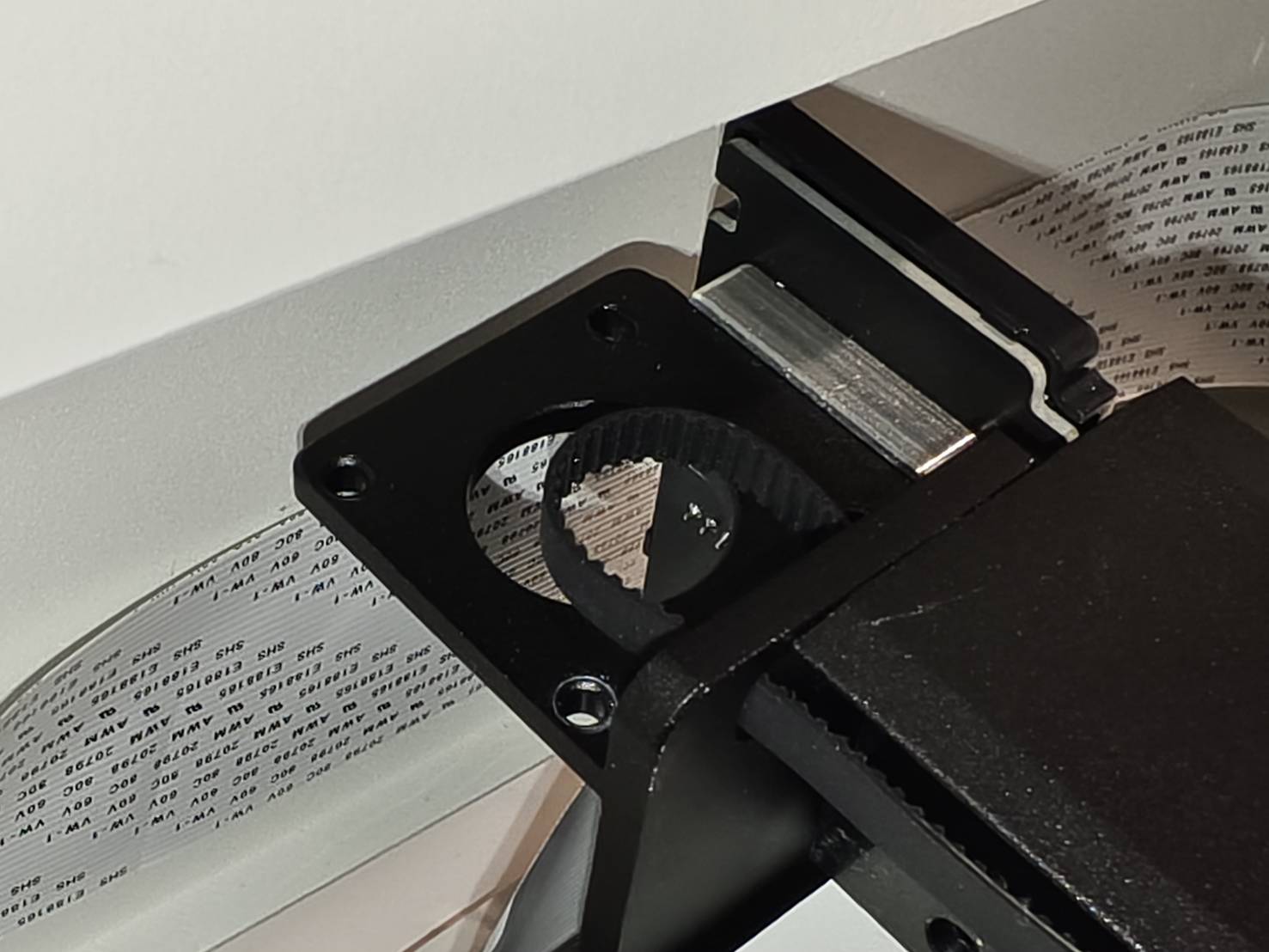

X軸を慎重に後方に押します。これにより、左側のスペースが確保されます。
ステップ14

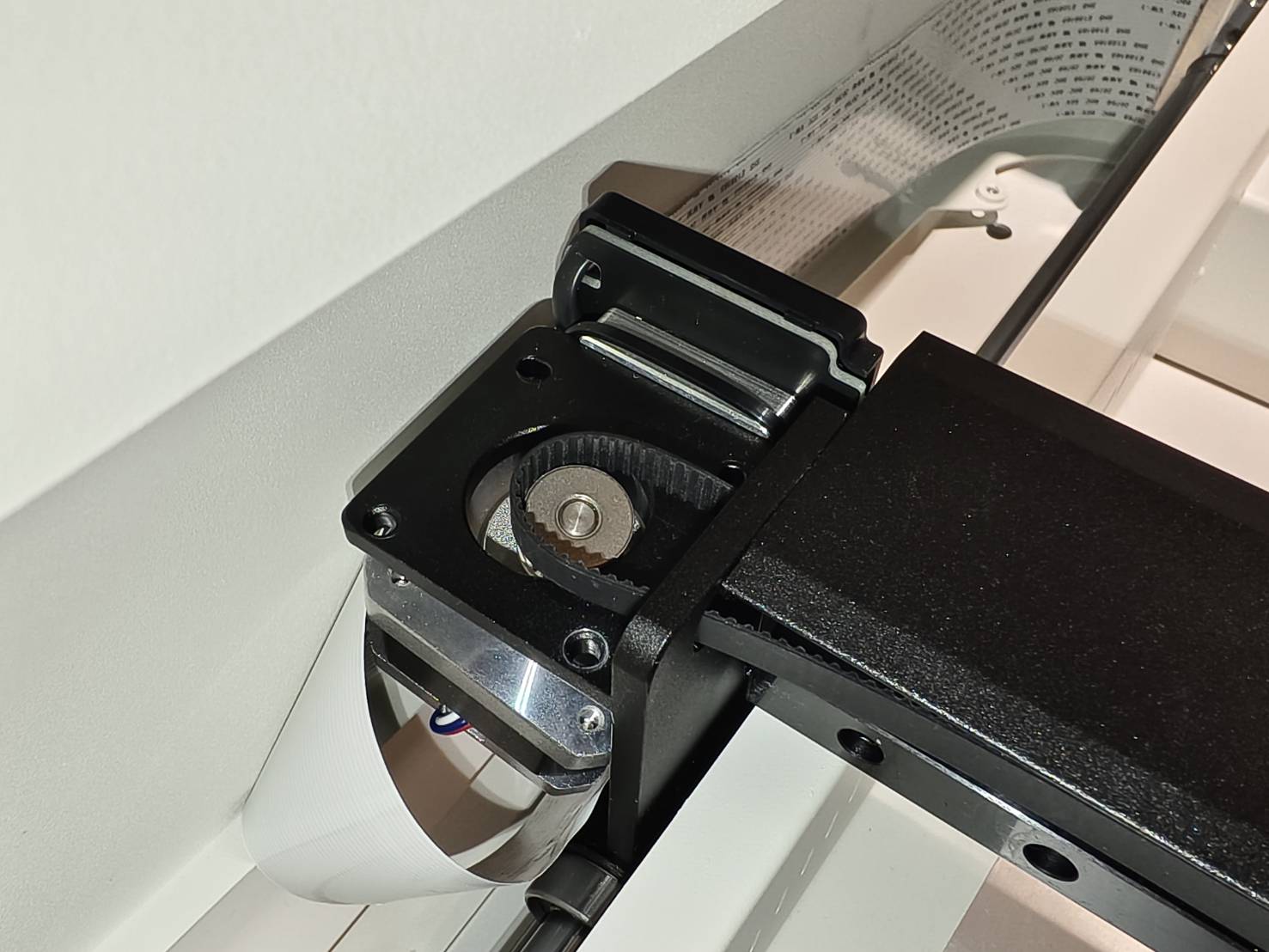

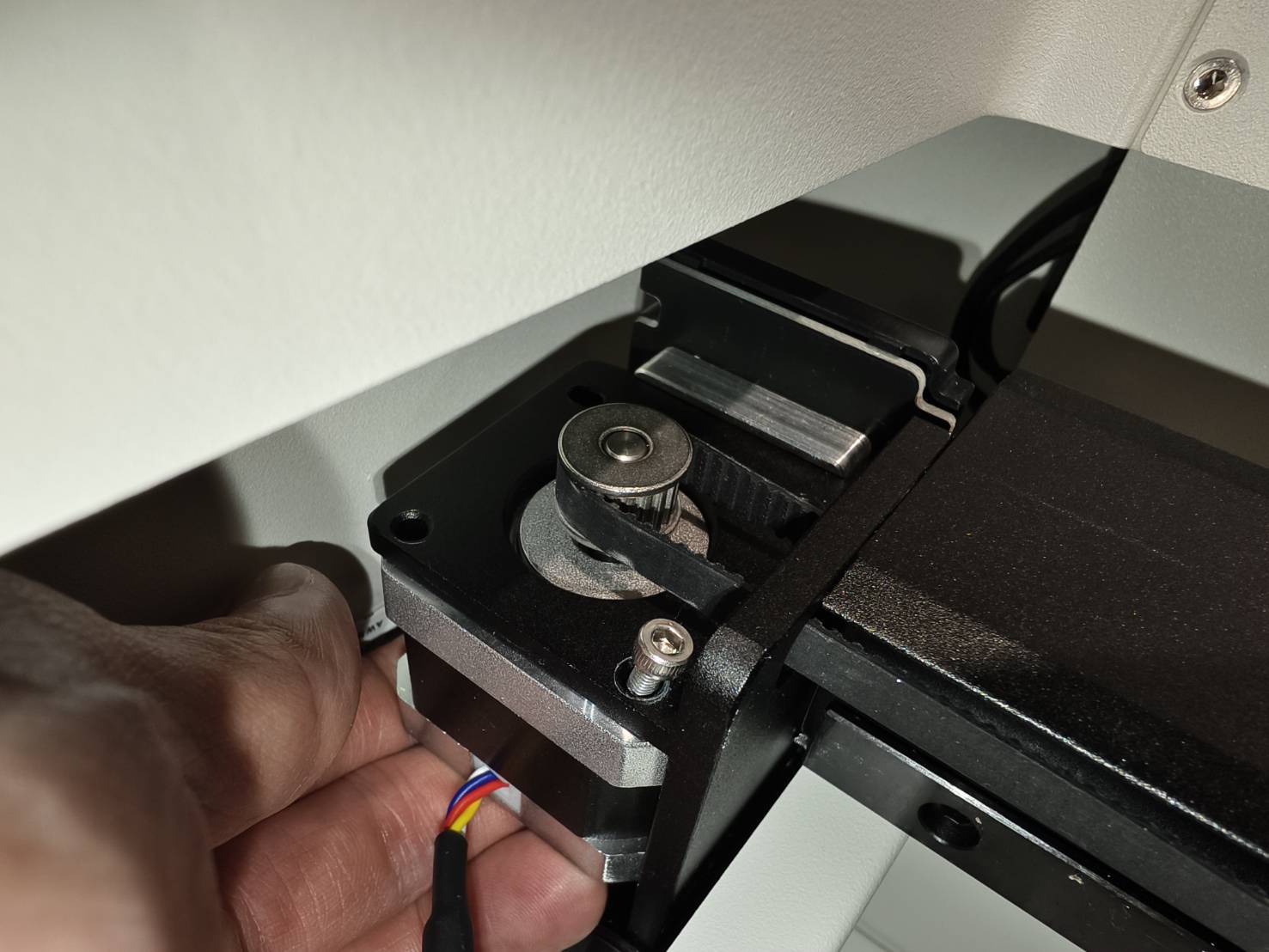

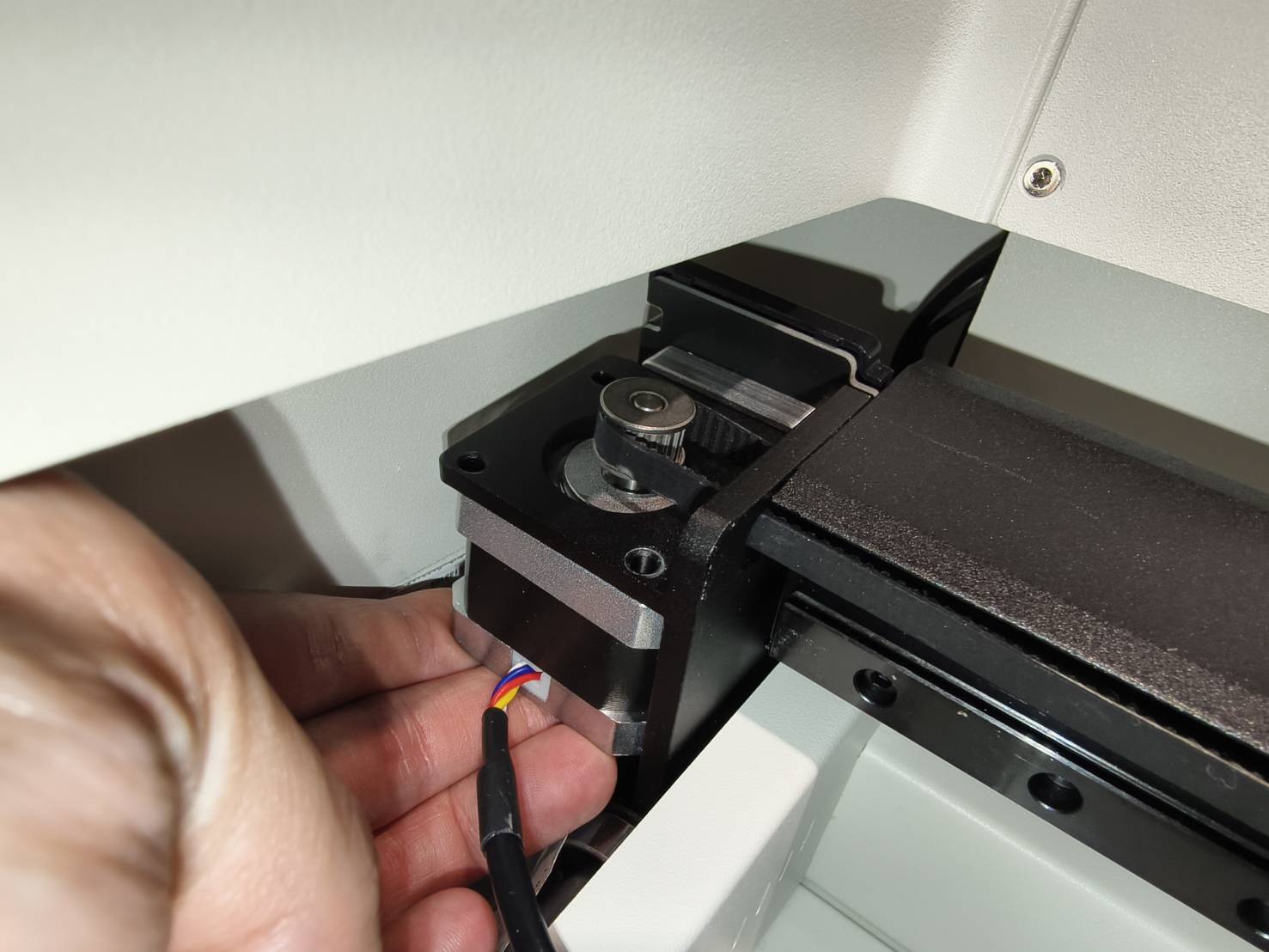

新しいX軸モーターを取り付けるには、まずベルトをギアに装着します。
モーターに取り付ける前に、ベルトが適切な位置にあることを確認してください。

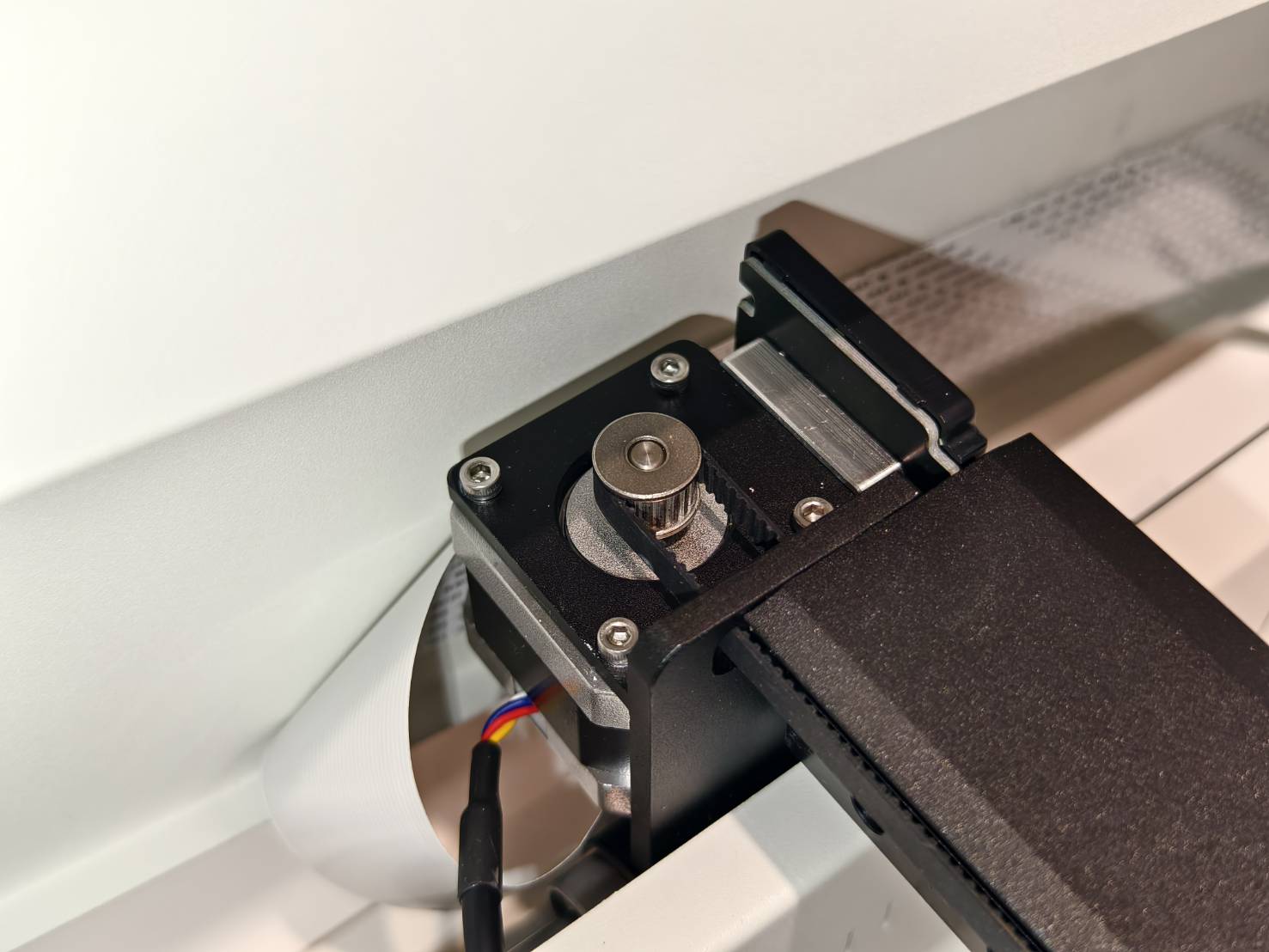

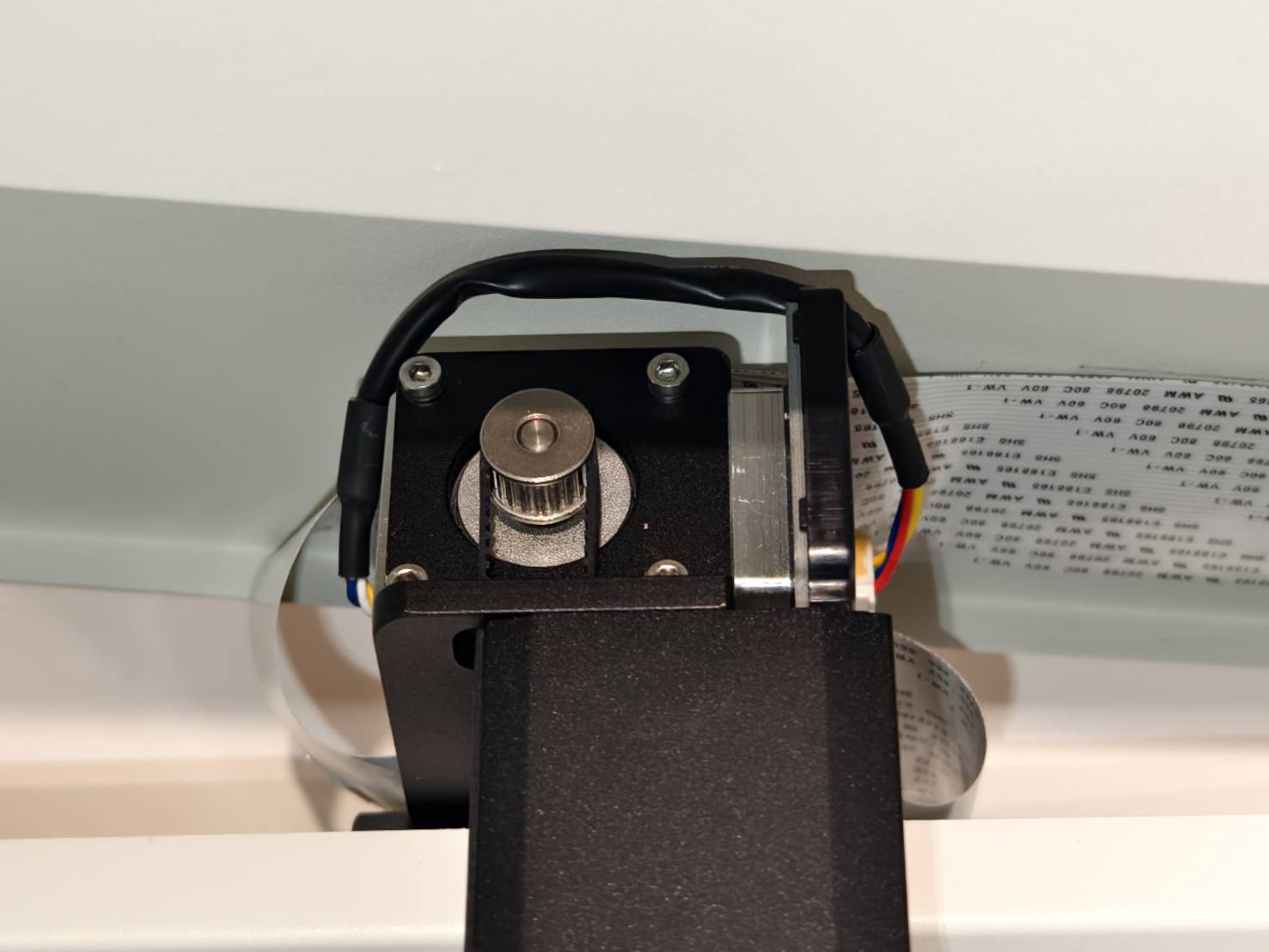

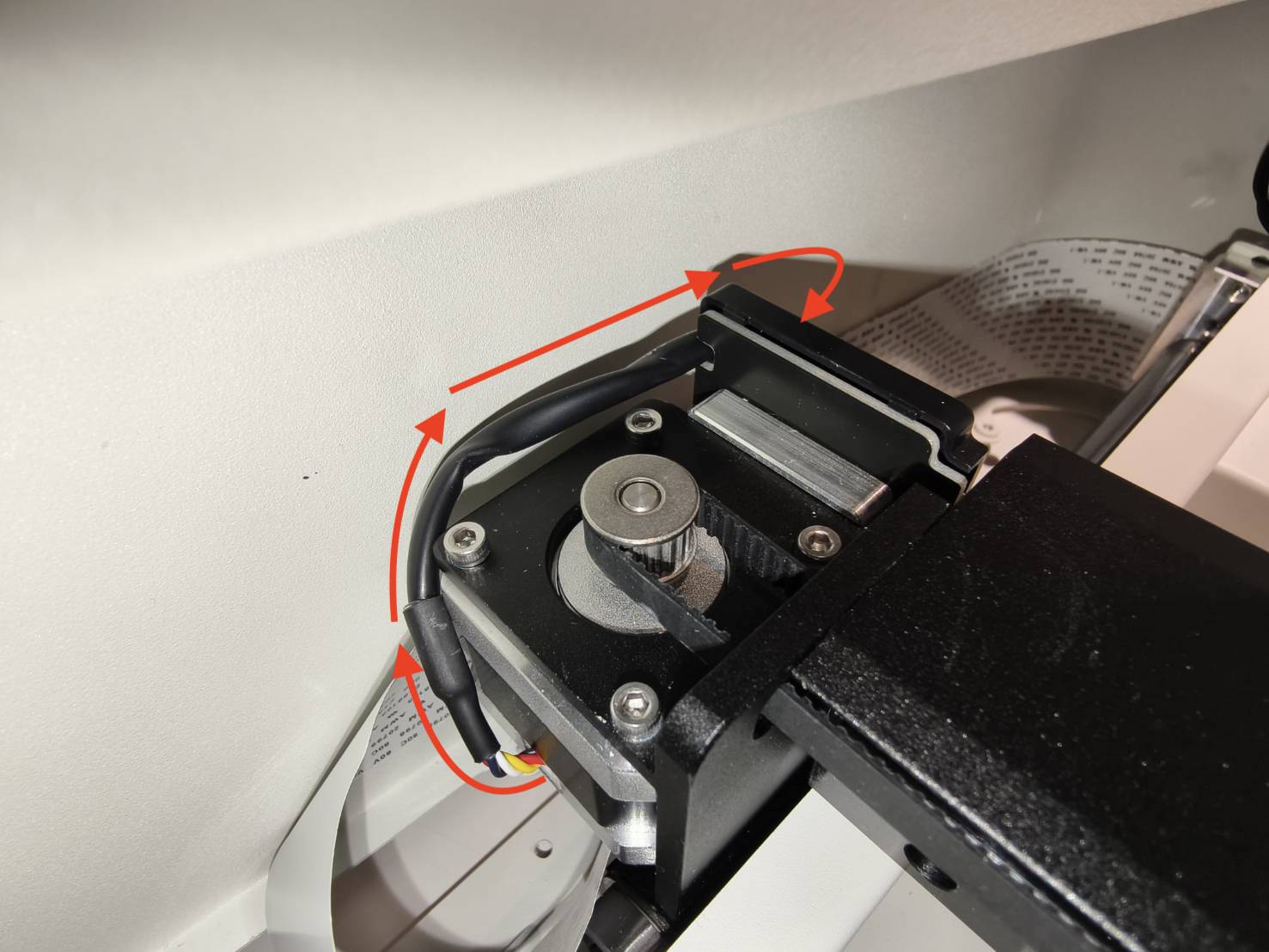

モーターの配線は、下の写真のように外側を向くようにしてください。
ステップ15

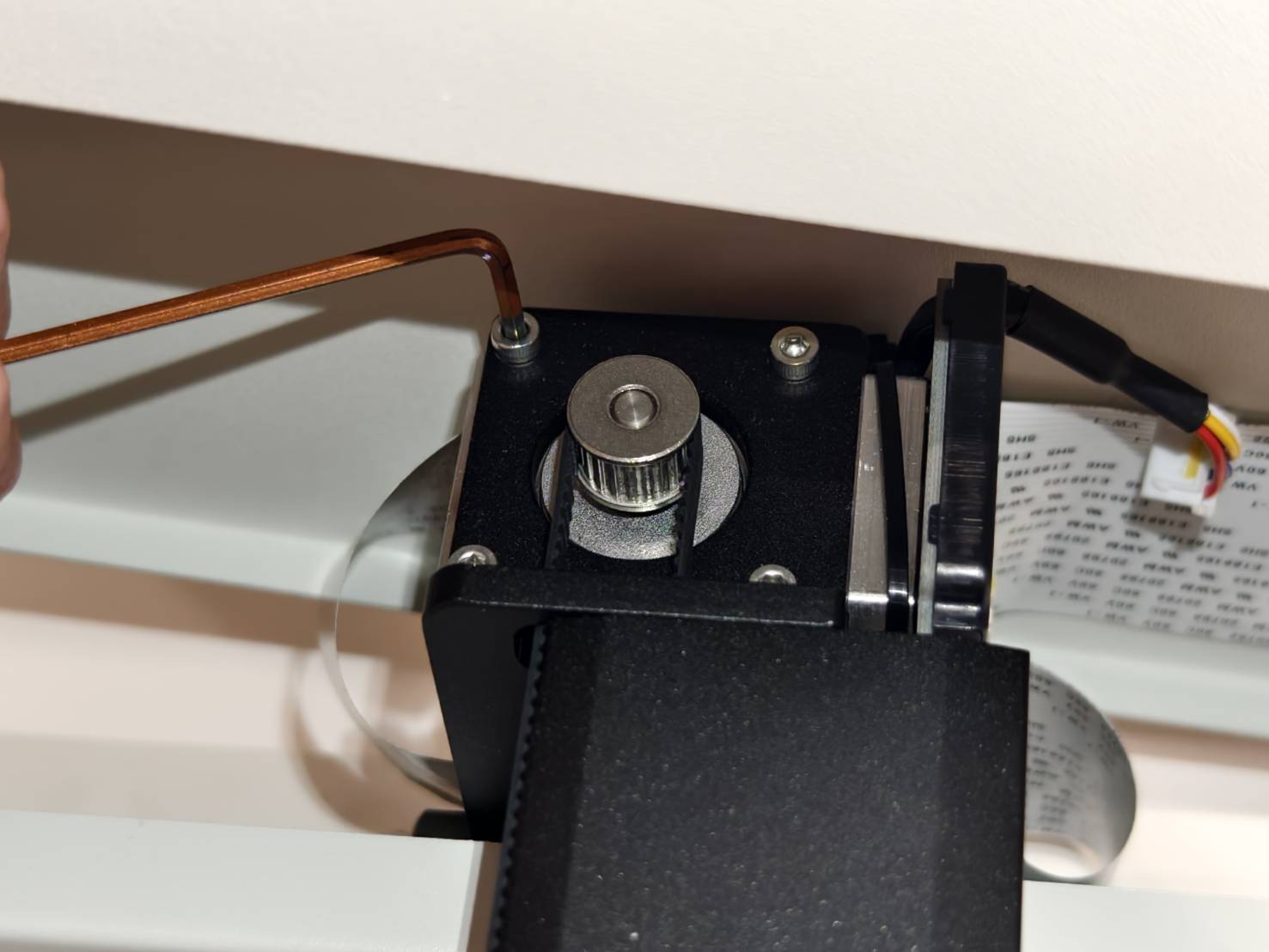

2.5mmの六角レンチを使用して、4本のネジを締め直し、モーターを固定します。
ステップ16

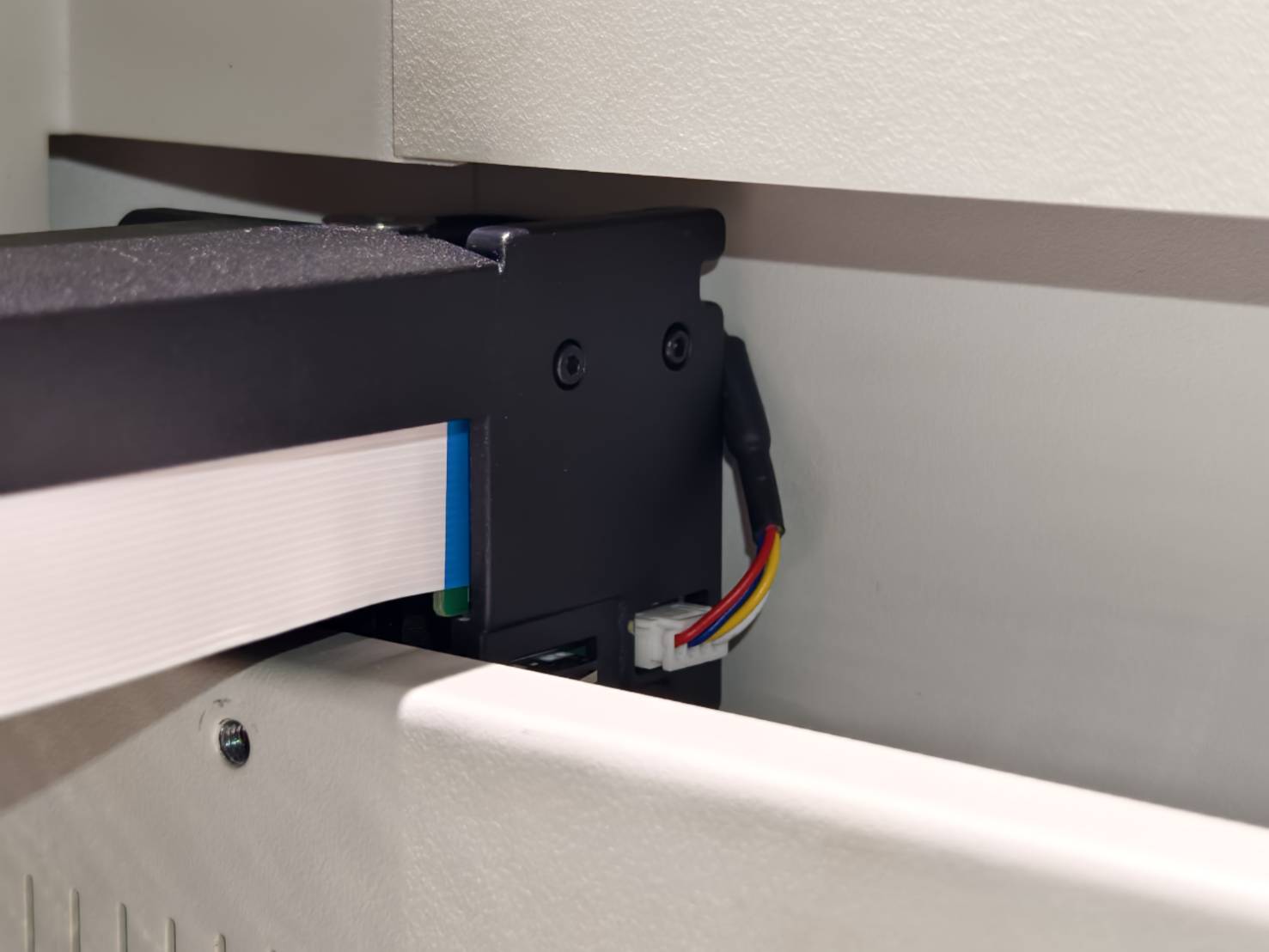

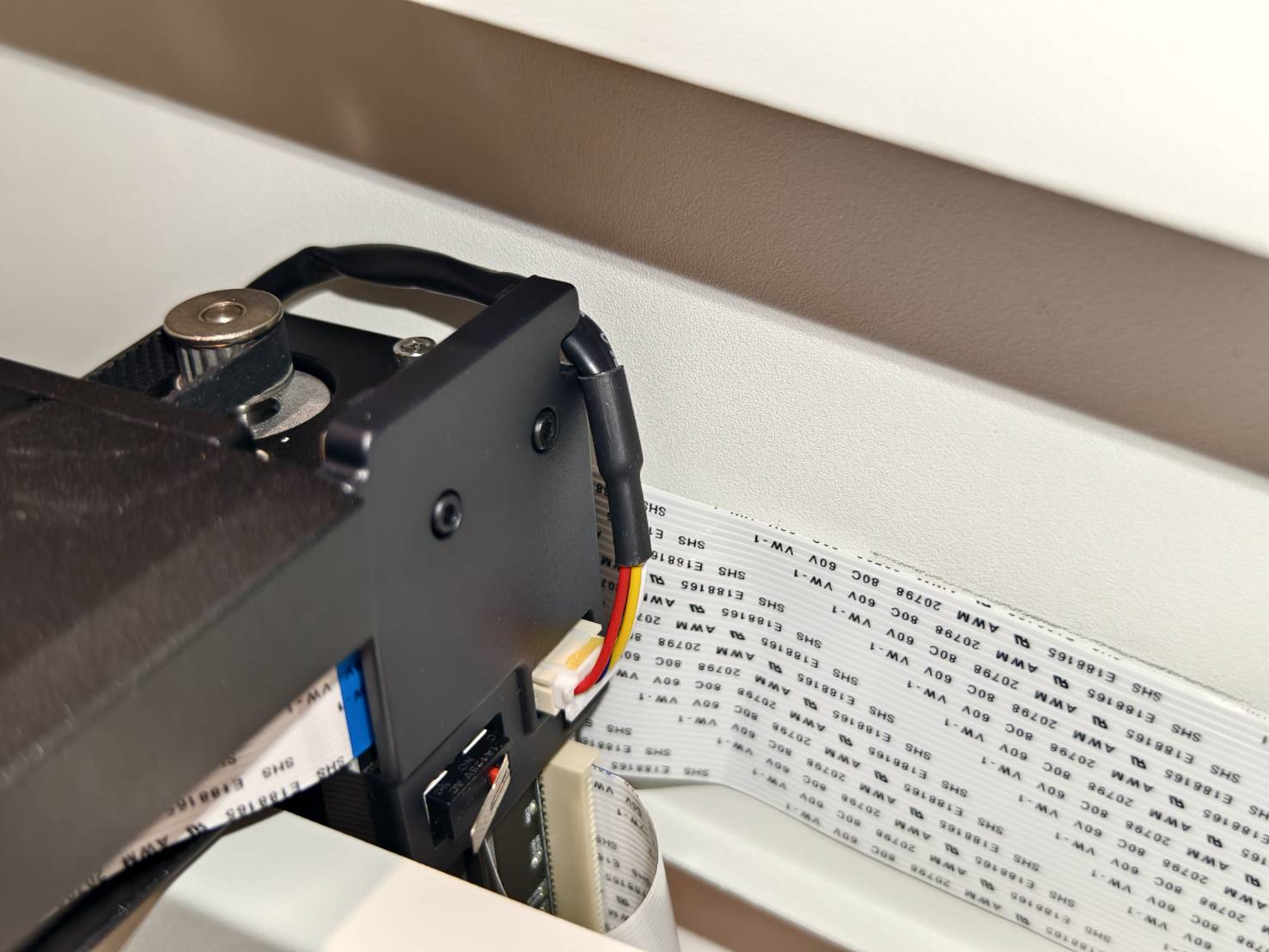

下の写真のように、モーターケーブルをX軸制御基板に接続します。
ステップ17
上部フレームを元の位置に戻します。
マークされたネジ穴が作業エリアに向いていることを確認してください。
フレームの復元：
ステップ18
側面のネジを締めます。
ステップ19
機械を裏返します。底面のすべてのネジを締めてください。
USBポートの近くに位置する印のついた脚とネジに注意してください。
提案：
最初はネジを完全に締めないことをお勧めします。一部のネジが位置ずれしていて取り付けられない可能性があるためです。すべてのネジを取り付けた後に、全体を締め付けることをお勧めします。
ステップ20
機械を裏返します。モジュールシートを動かして、スムーズに動くかどうか確認してください。
|
|
ステップ21
USBポート付近のゴム足のネジを緩め、再度モジュールシートを動かしてみてください。
ステップ22
X軸ベルトにスプリングを再度取り付けます。
