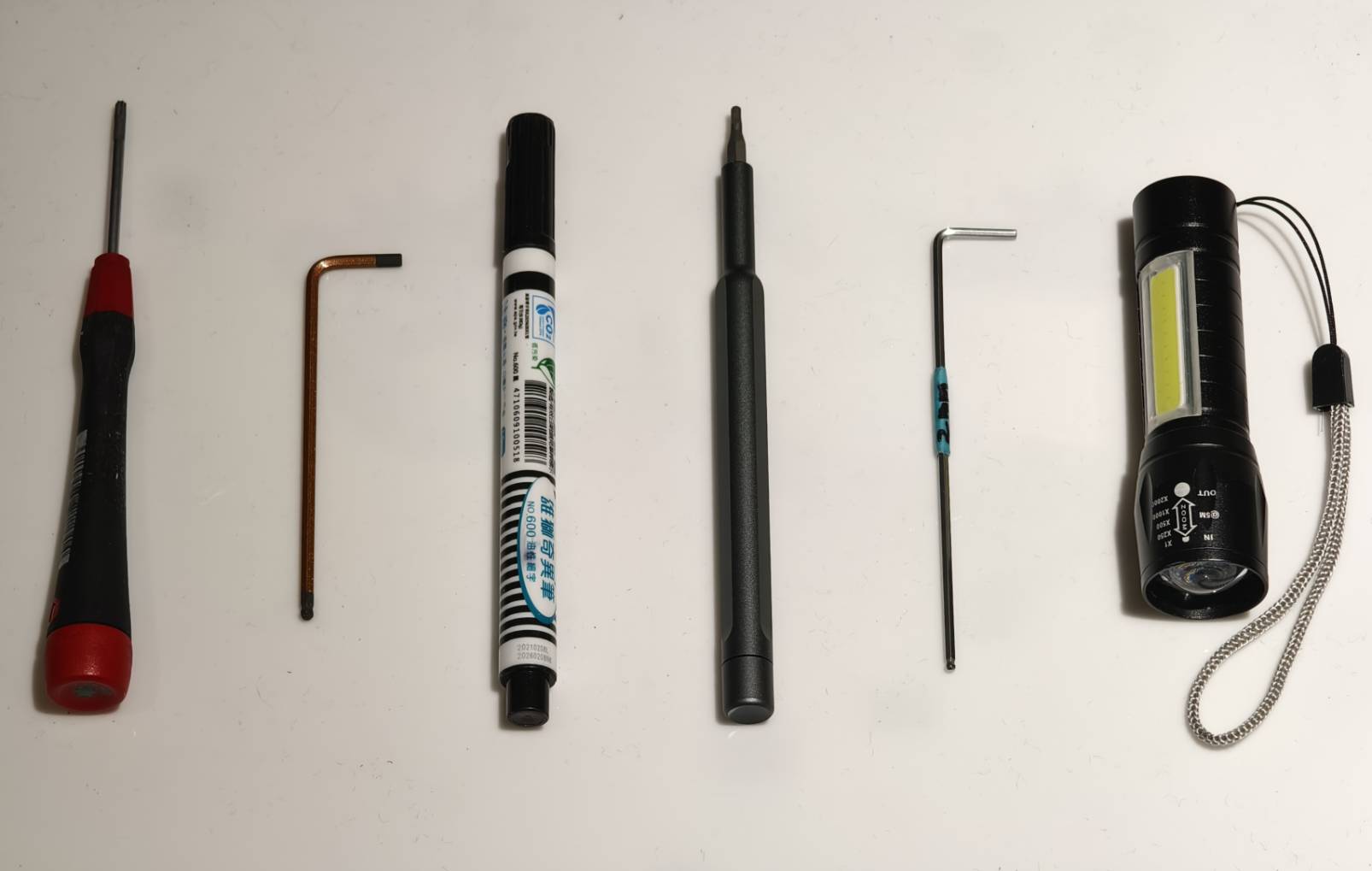

工具
1｜Torx T8 ドライバー
2｜2.5mm 六角レンチ
3｜マーカーペンまたはカラーテープ
4｜2mm 六角ドライバー
5｜2mm 六角レンチ（オプション）
6｜小型懐中電灯（オプション）
手順 1

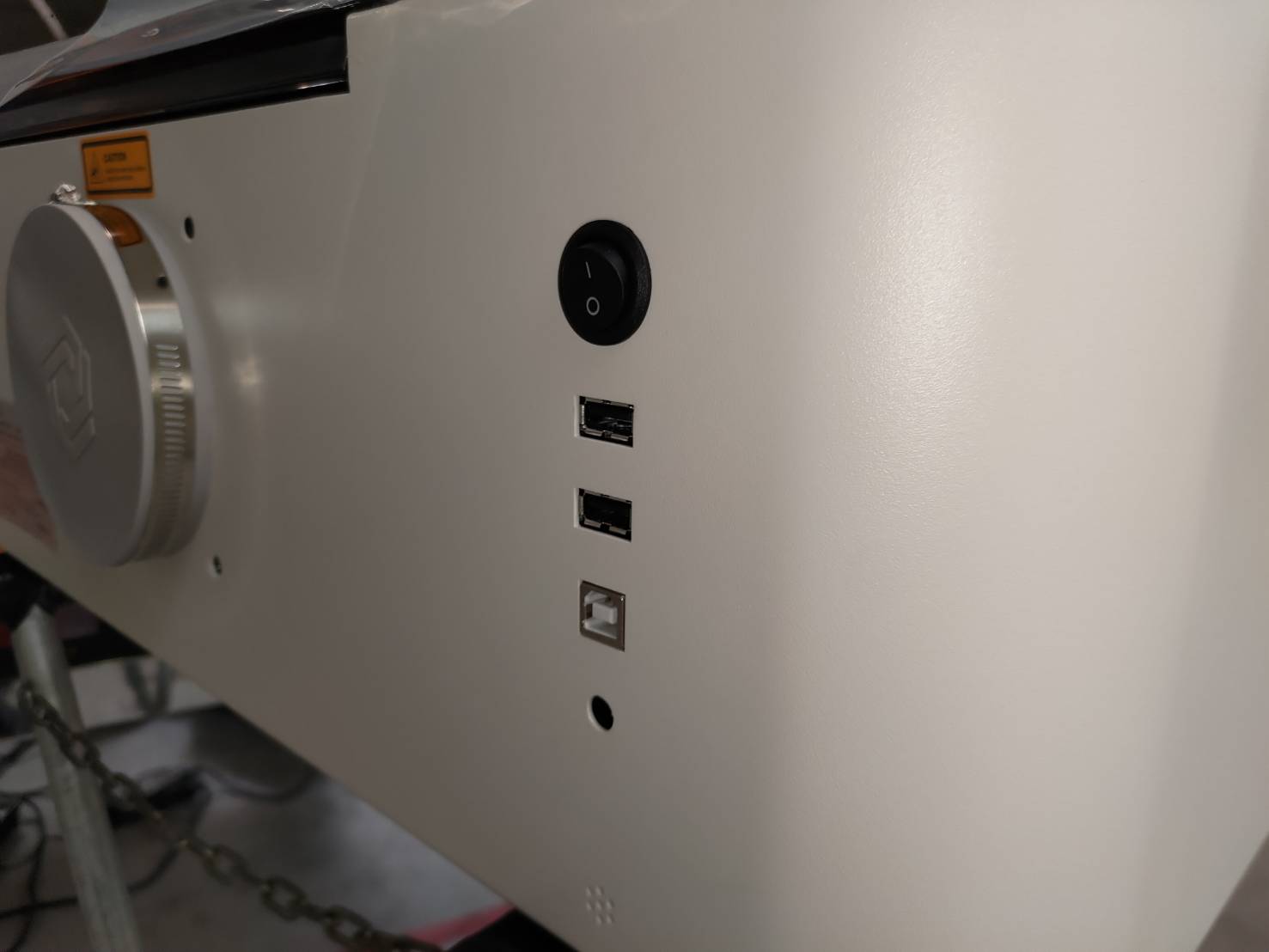

装置の電源を切り、電源コードを抜いてください。
手順 2

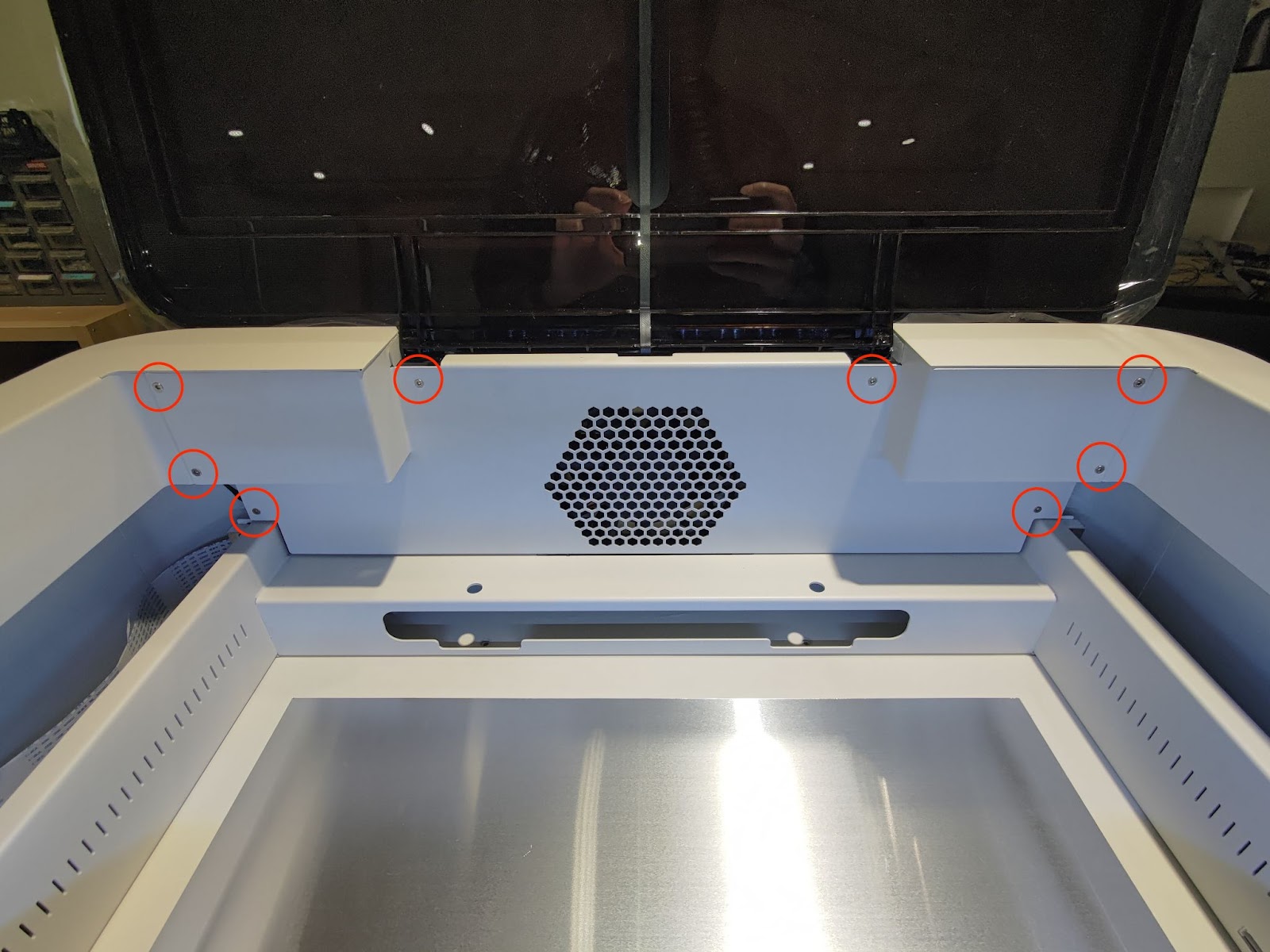

プレート上のこれらのネジを外してください。
T8 ネジ x 8個 （プレートとドアカバーは接続されています。）
手順 3

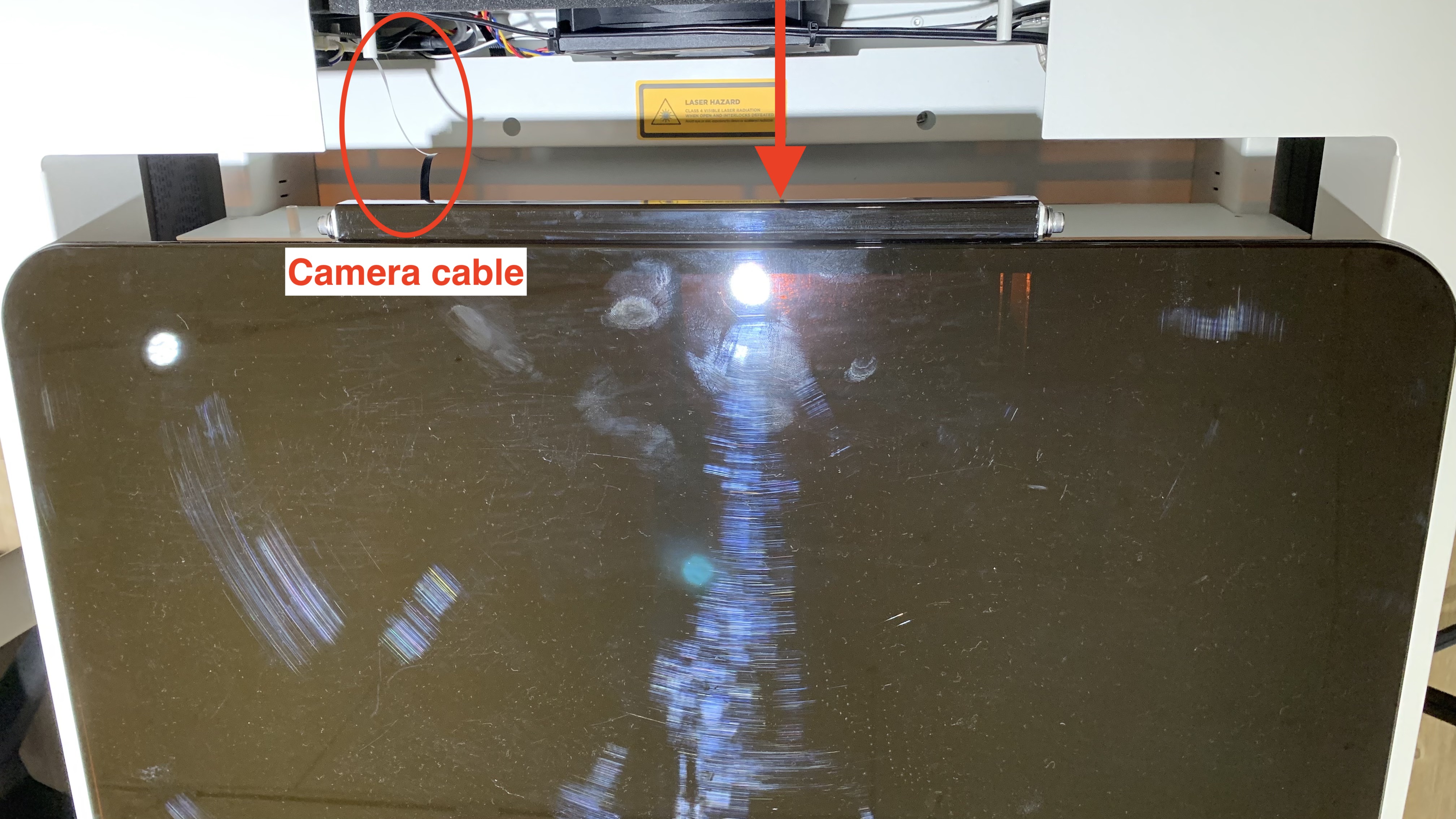

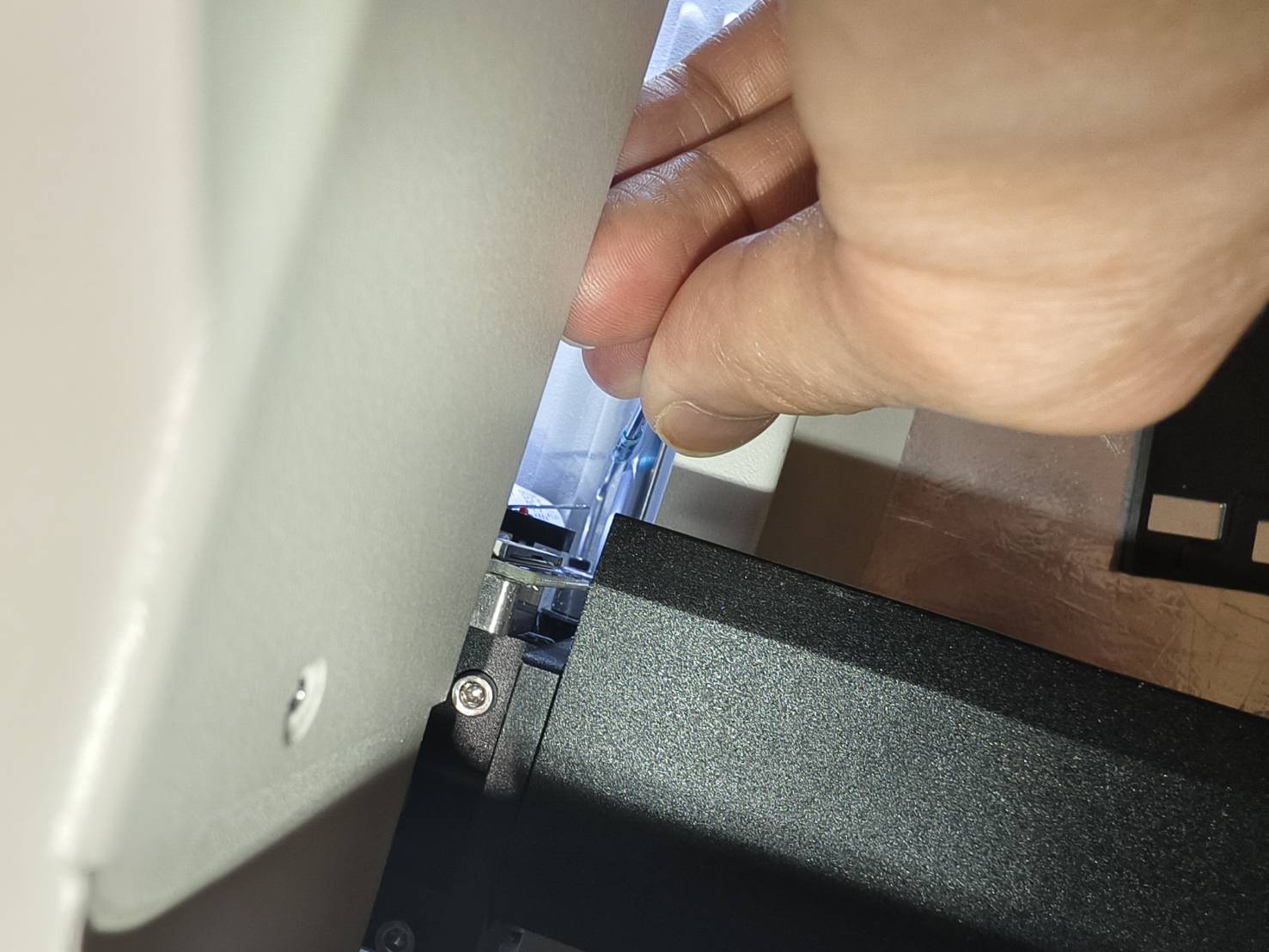

プレートとドアカバーを少し前方にずらしてください。
手順 4

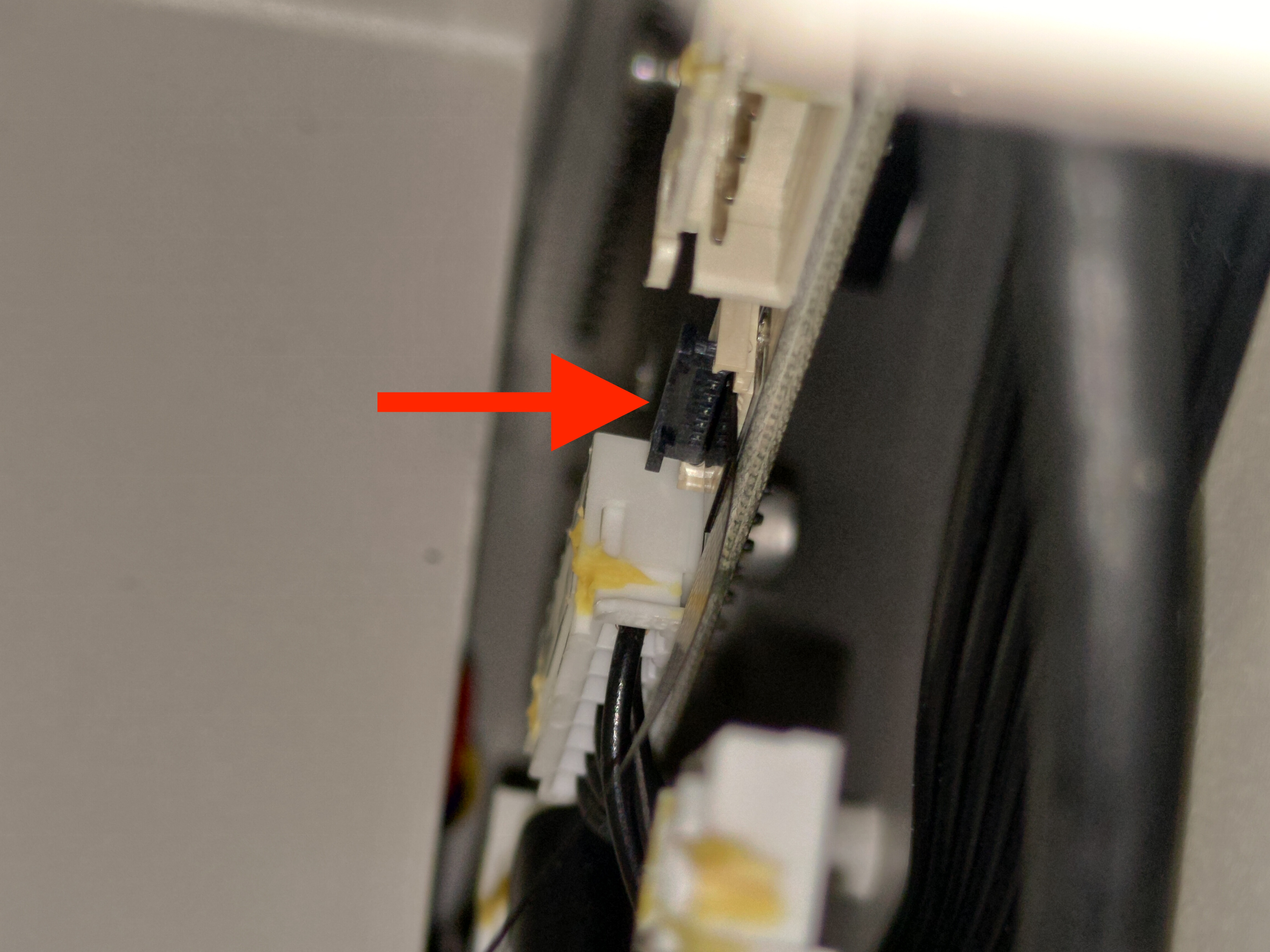

モーターケーブルを取り外してください。
このケーブルを取り外すと、カメラケーブルの取り外しが容易になります。
ステップ 5

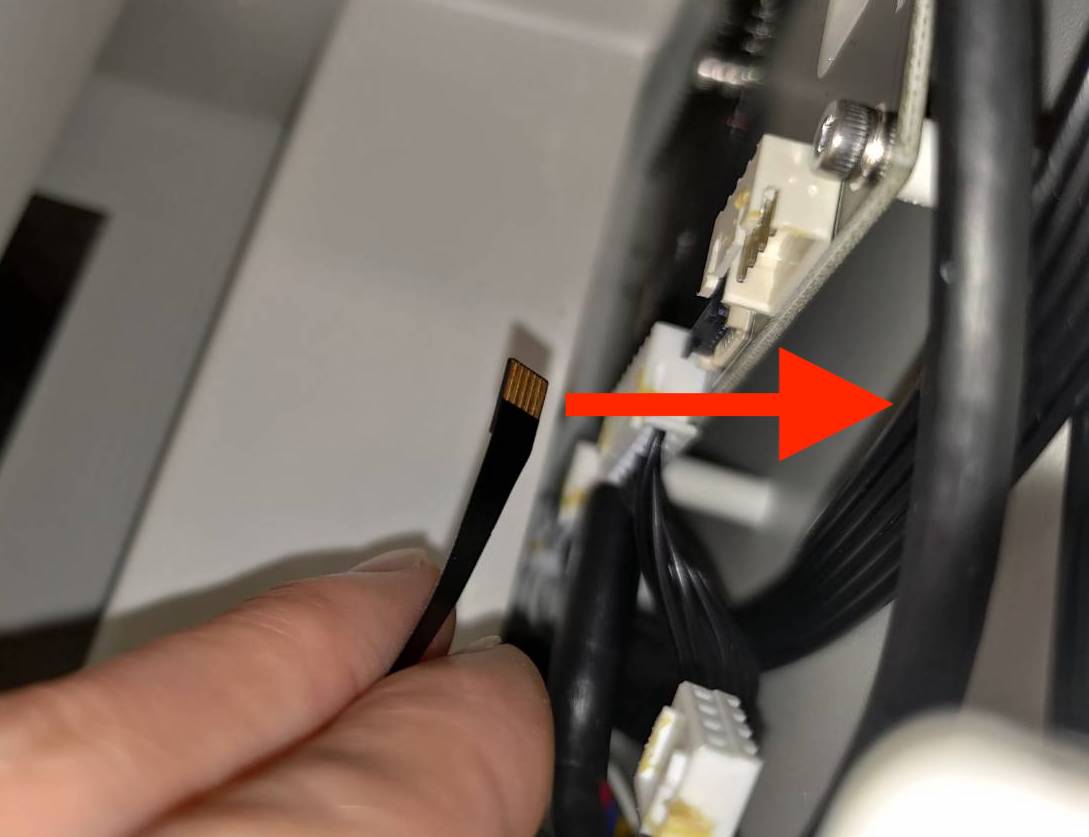

カメラケーブルを取り外します。
ケーブルを固定しているクリップがありますので、クリップを開いてからカメラケーブルを取り外してください。
クリップで固定：
クリップを開いた状態：
ケーブルの取り外し：
ステップ 6

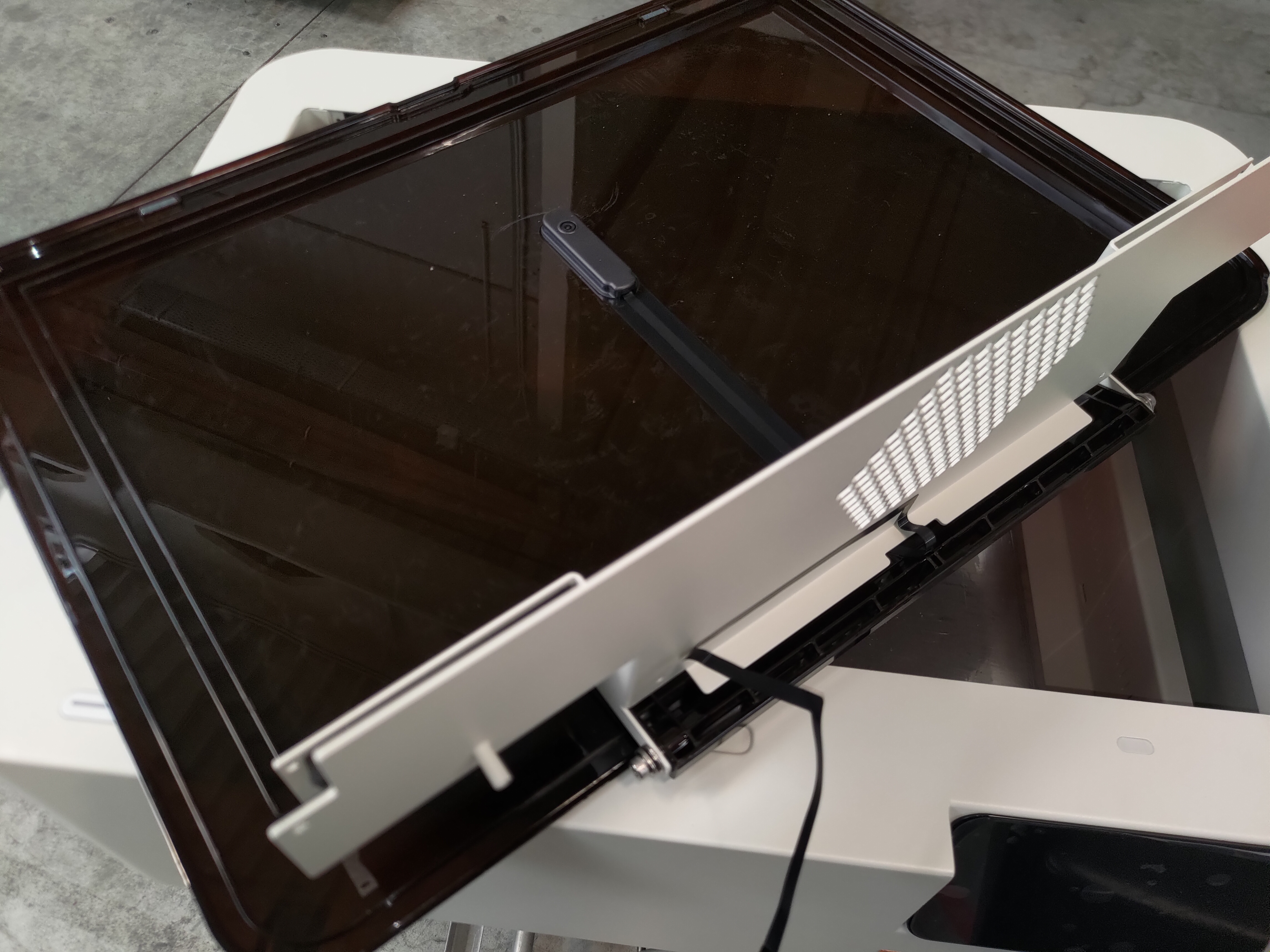

プレートとドアカバーを取り外します。
ステップ 7

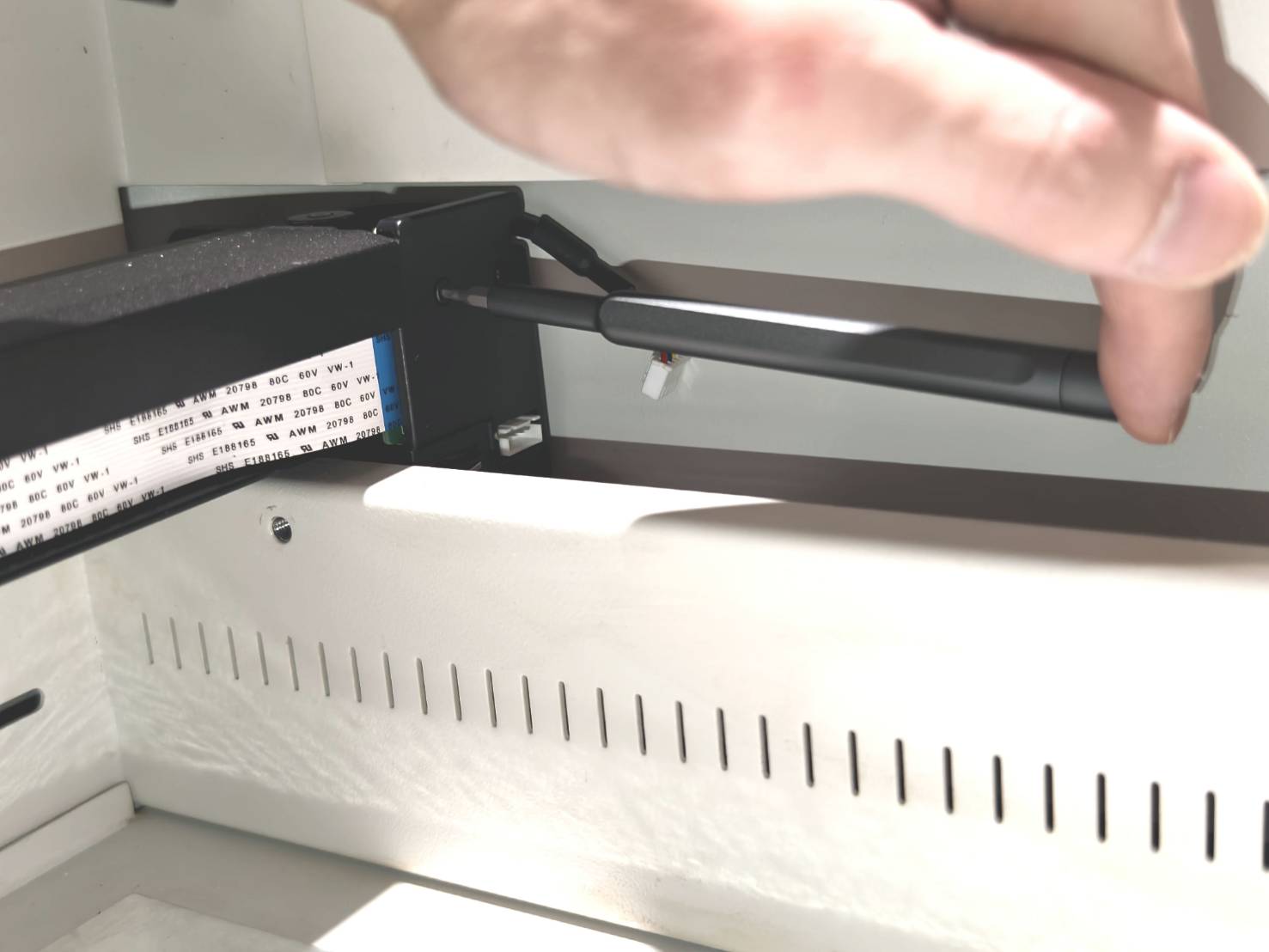

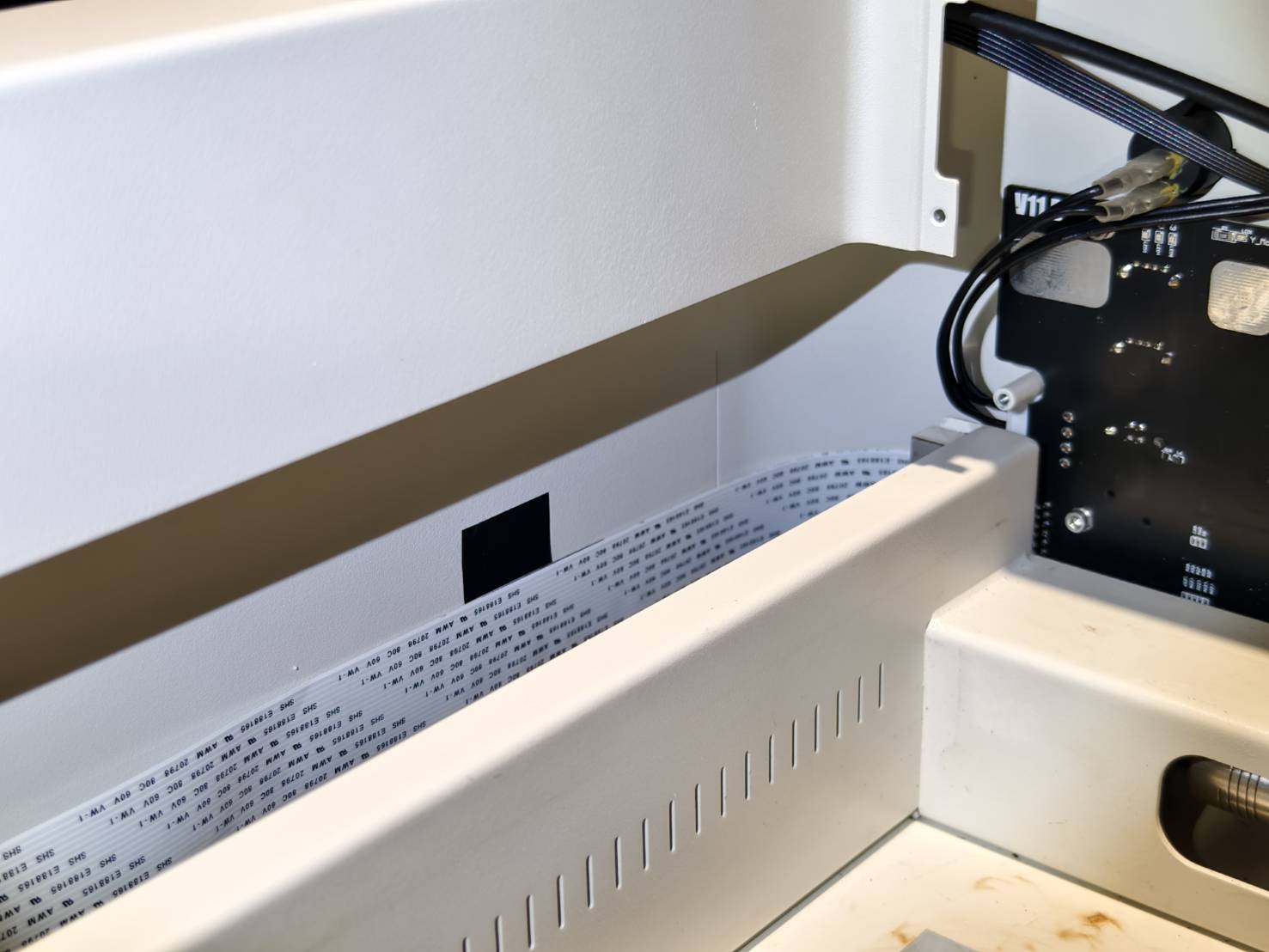

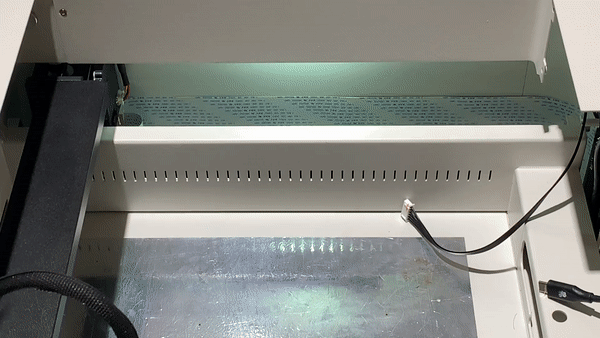

38ピンフラットケーブルの位置をペンまたはテープでマークします。
ステップ 8

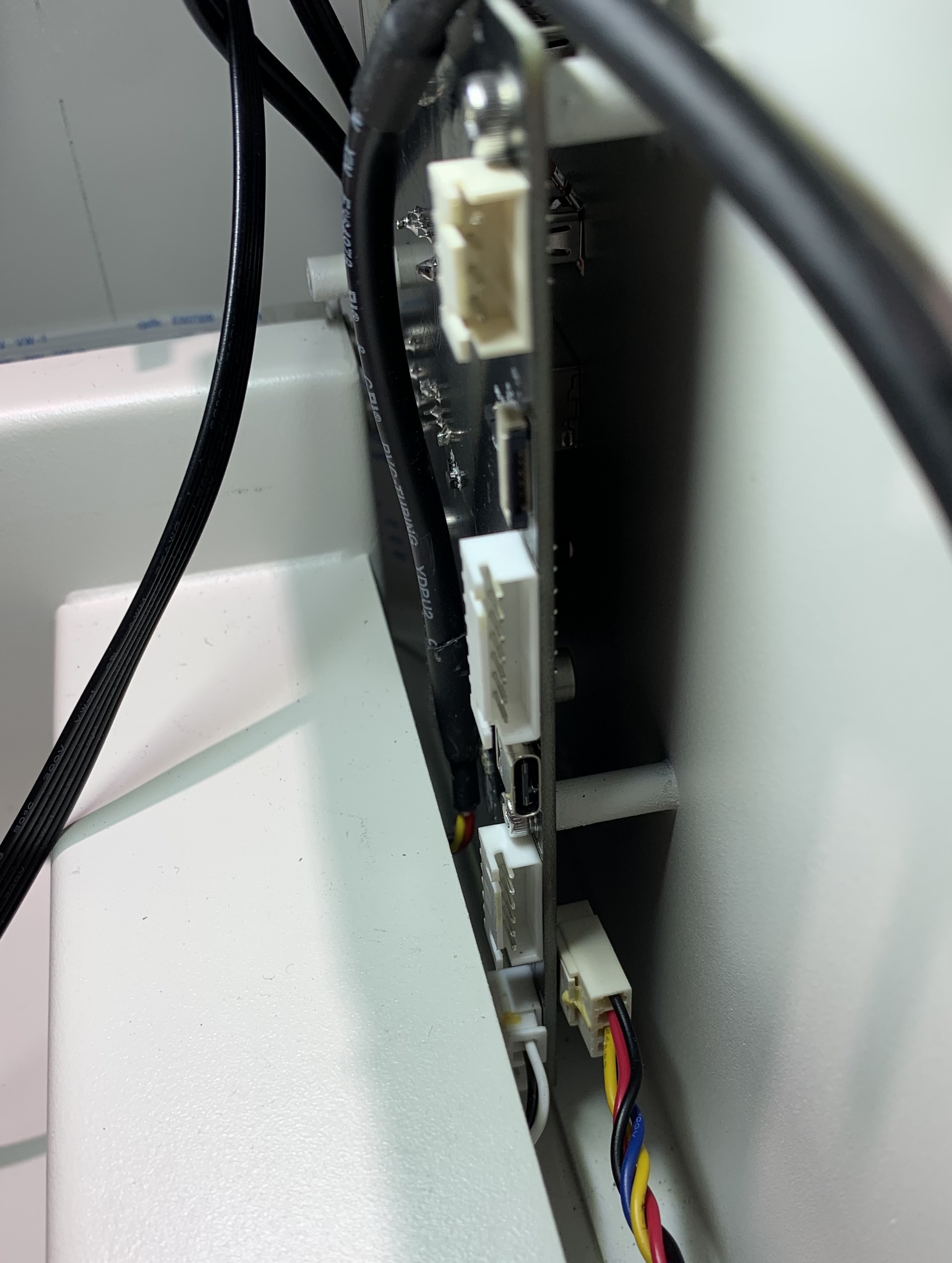

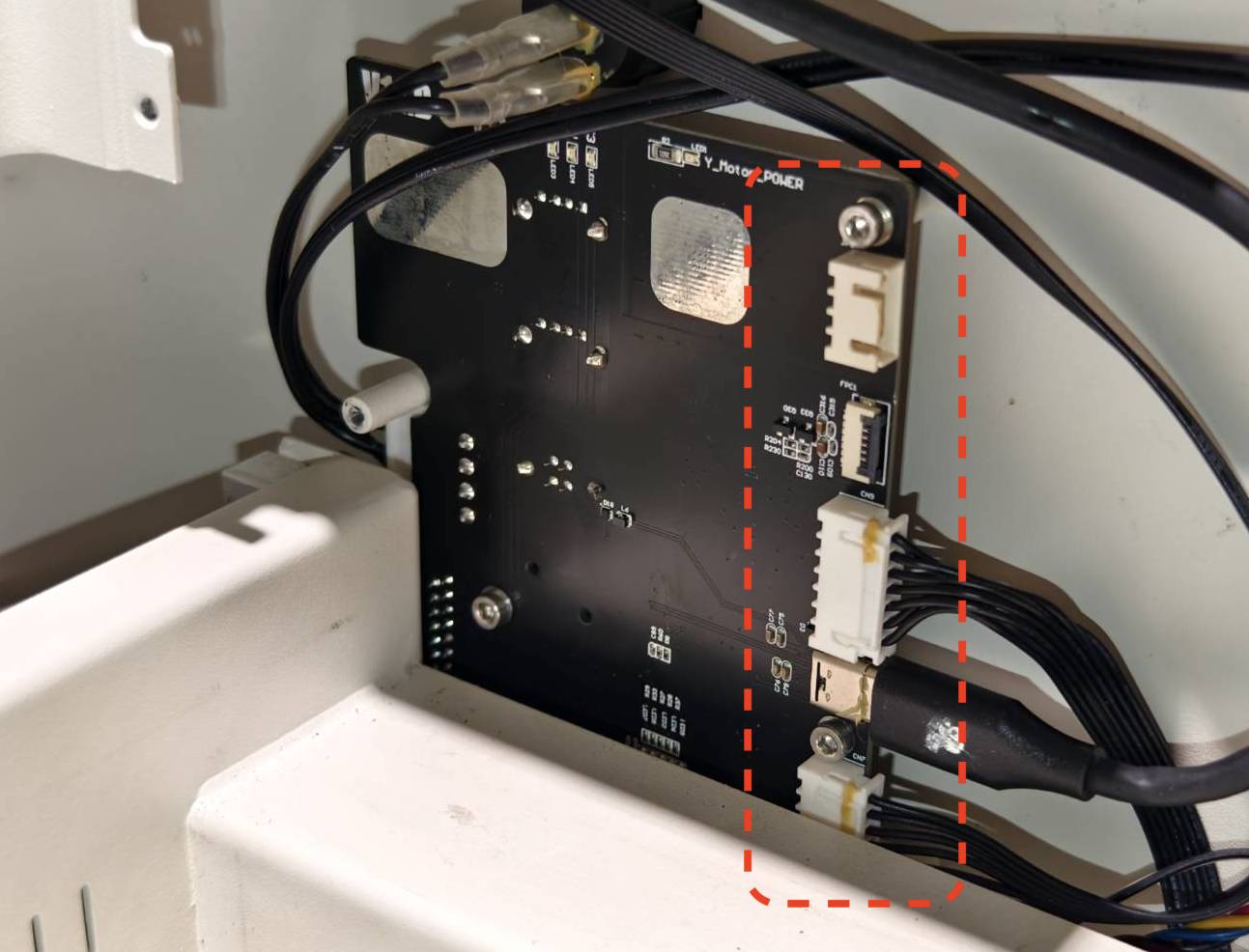

メインボードの右側にあるケーブルを全て取り外します。
ケーブルの配置を忘れないよう、写真を撮っておくことをお勧めします。
ステップ 9

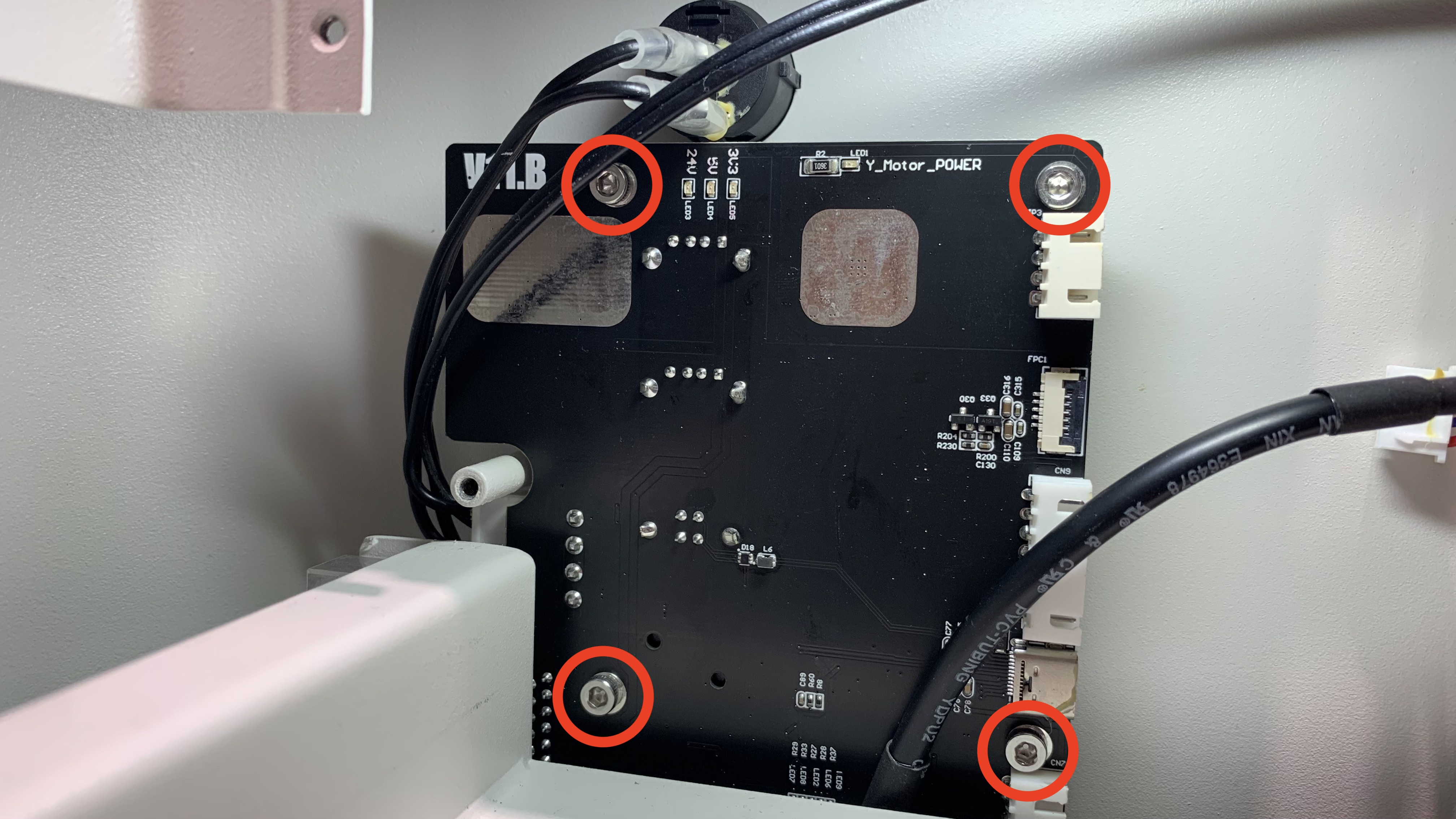

メインボードのネジを取り外します。
3mm 六角ネジ x 4本
ステップ 10

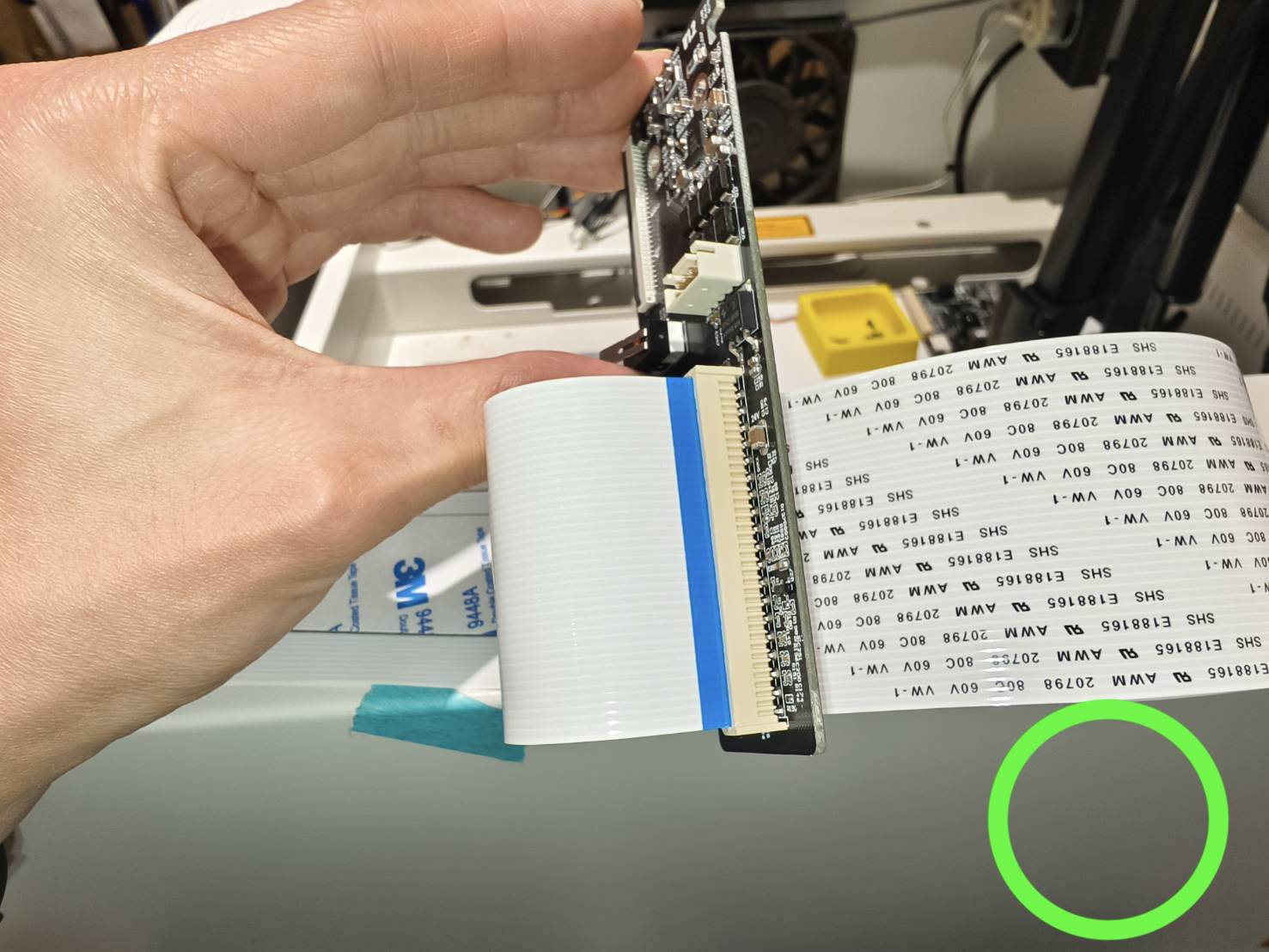

プレートから38ピンフラットケーブルを取り外します。
ケーブルの裏面に接着テープが貼られていることにご注意ください。

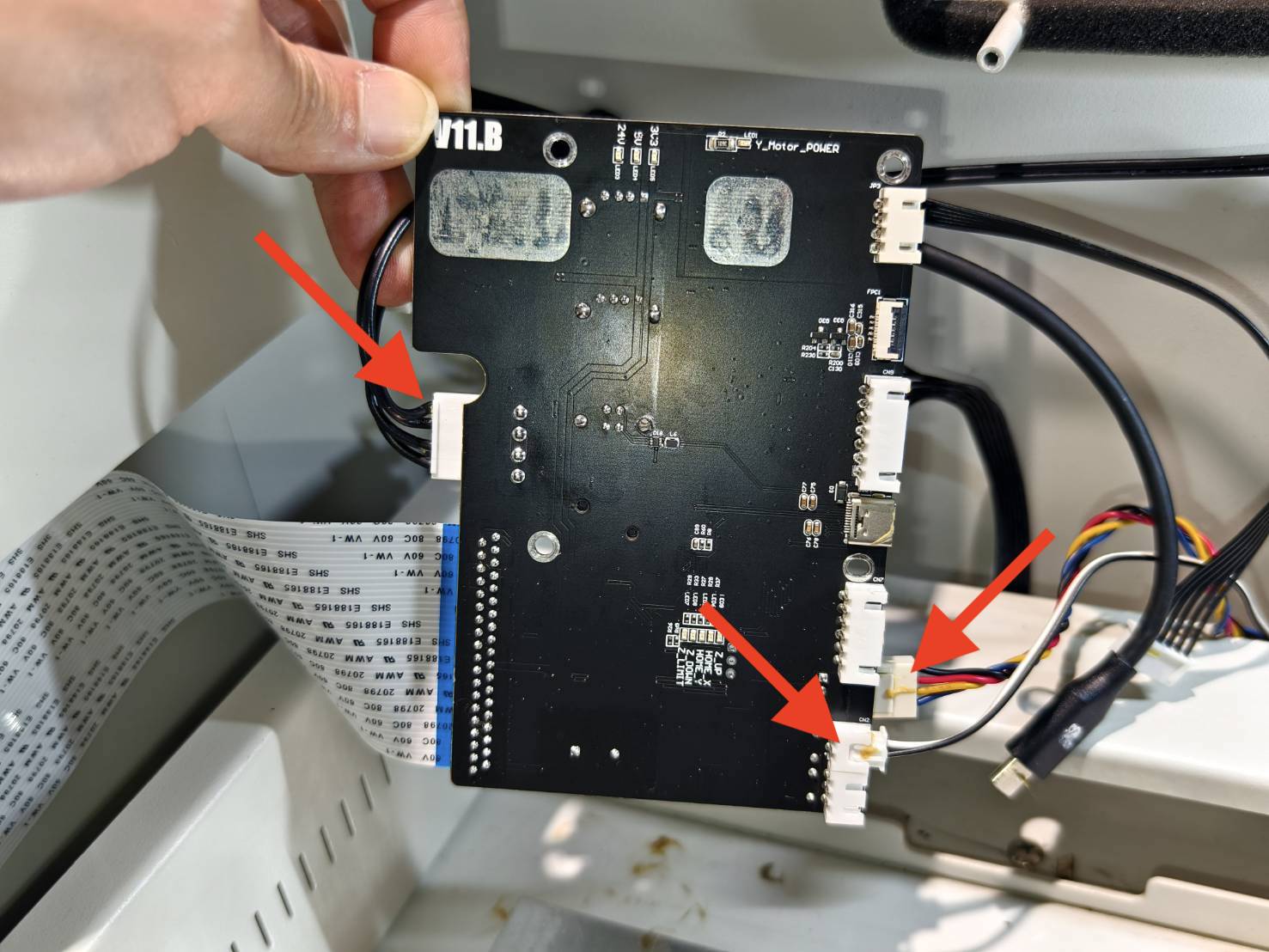

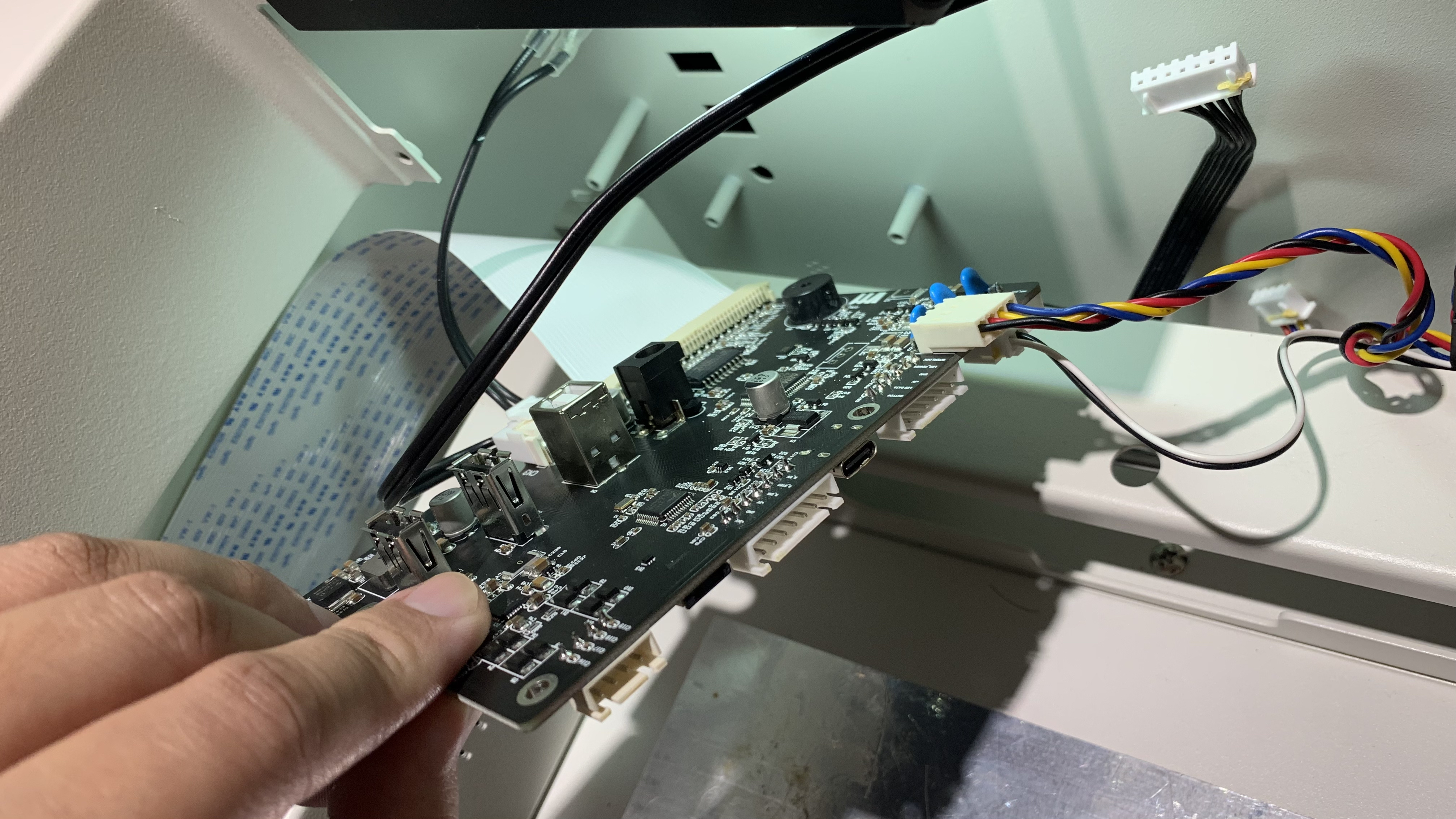

メインボードを45度の角度で引き出します。

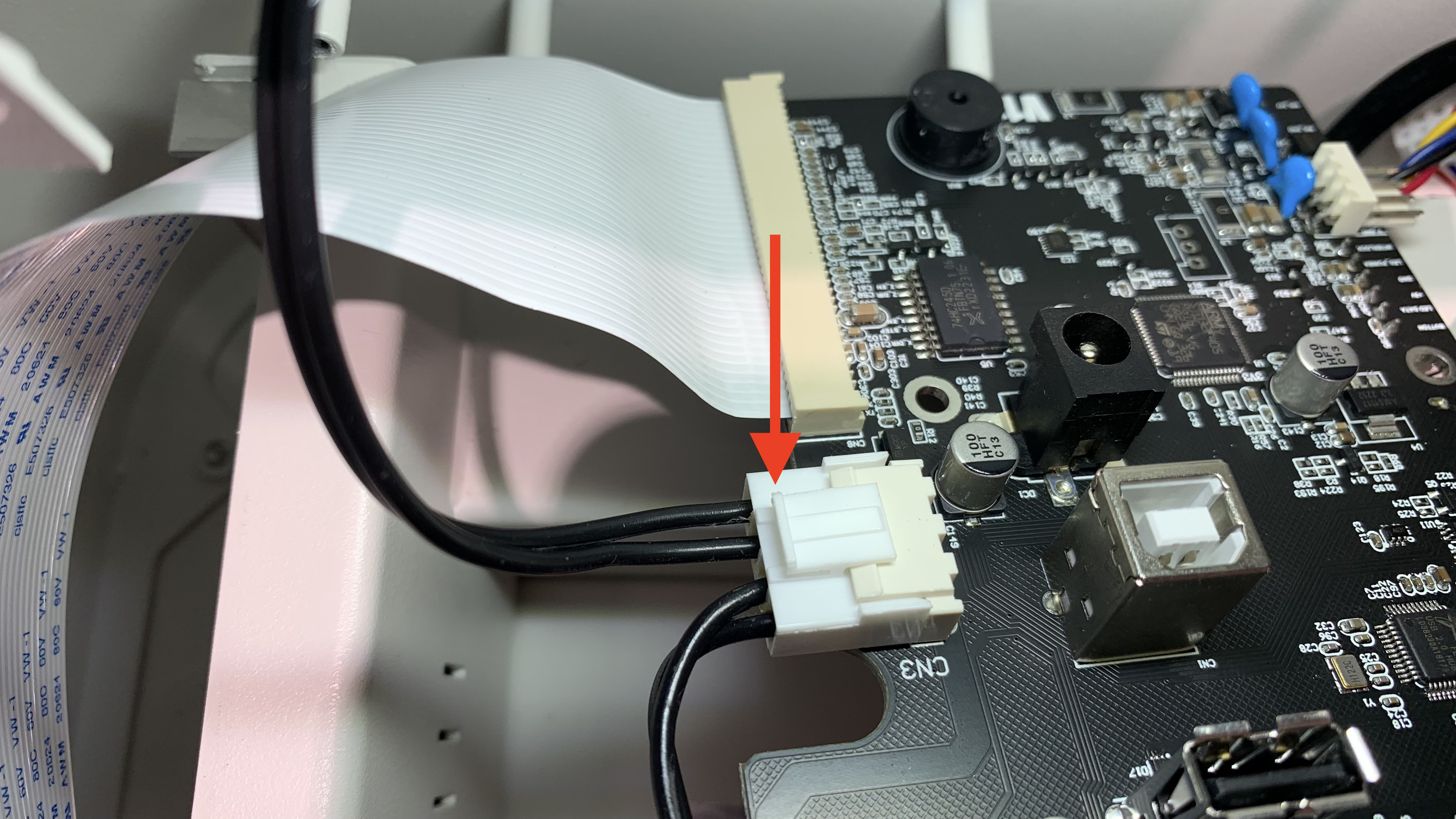

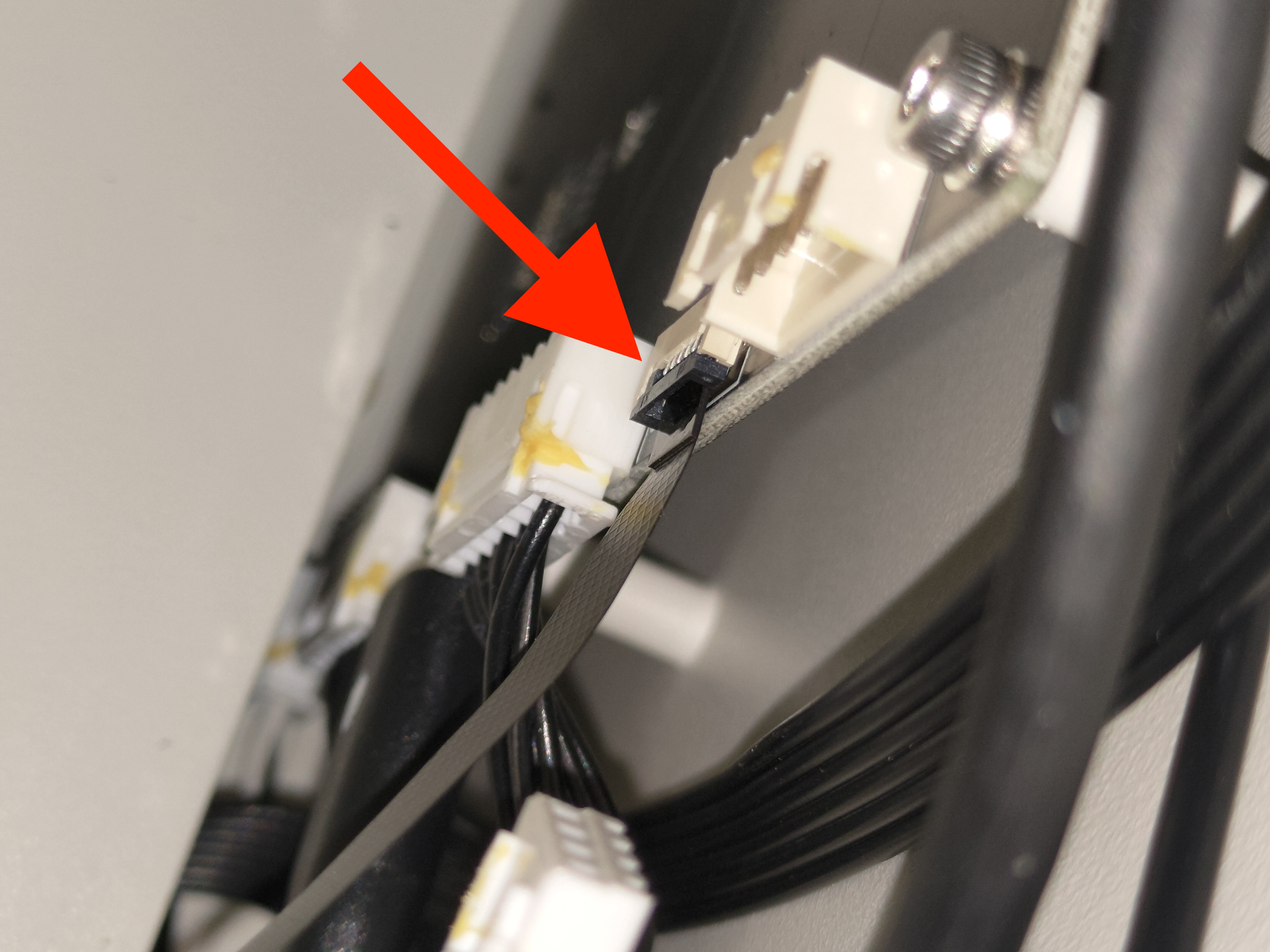

このケーブルを取り外すには、ロックを押す必要があります。

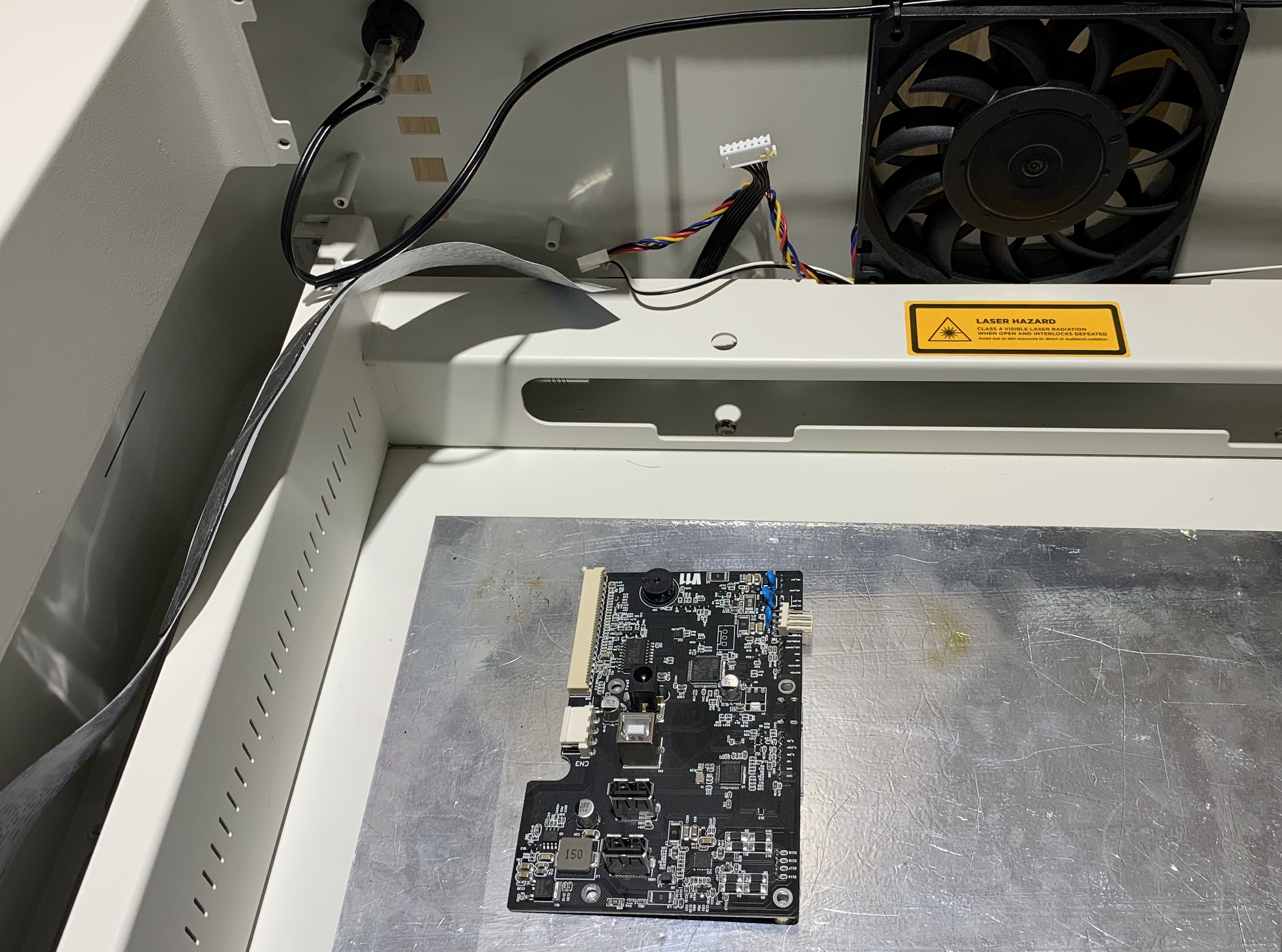

すべてのケーブルを取り外してください。
ステップ11

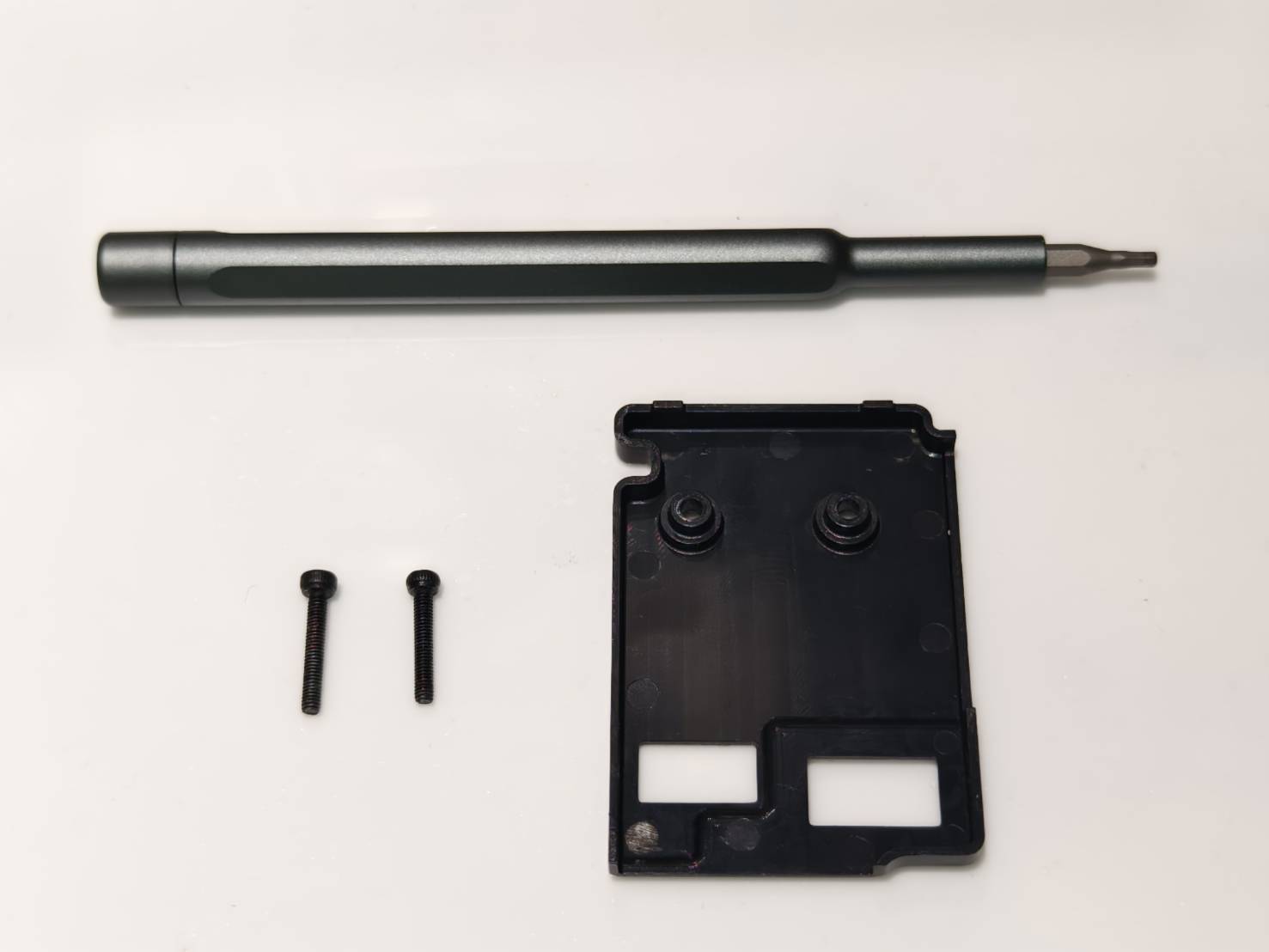

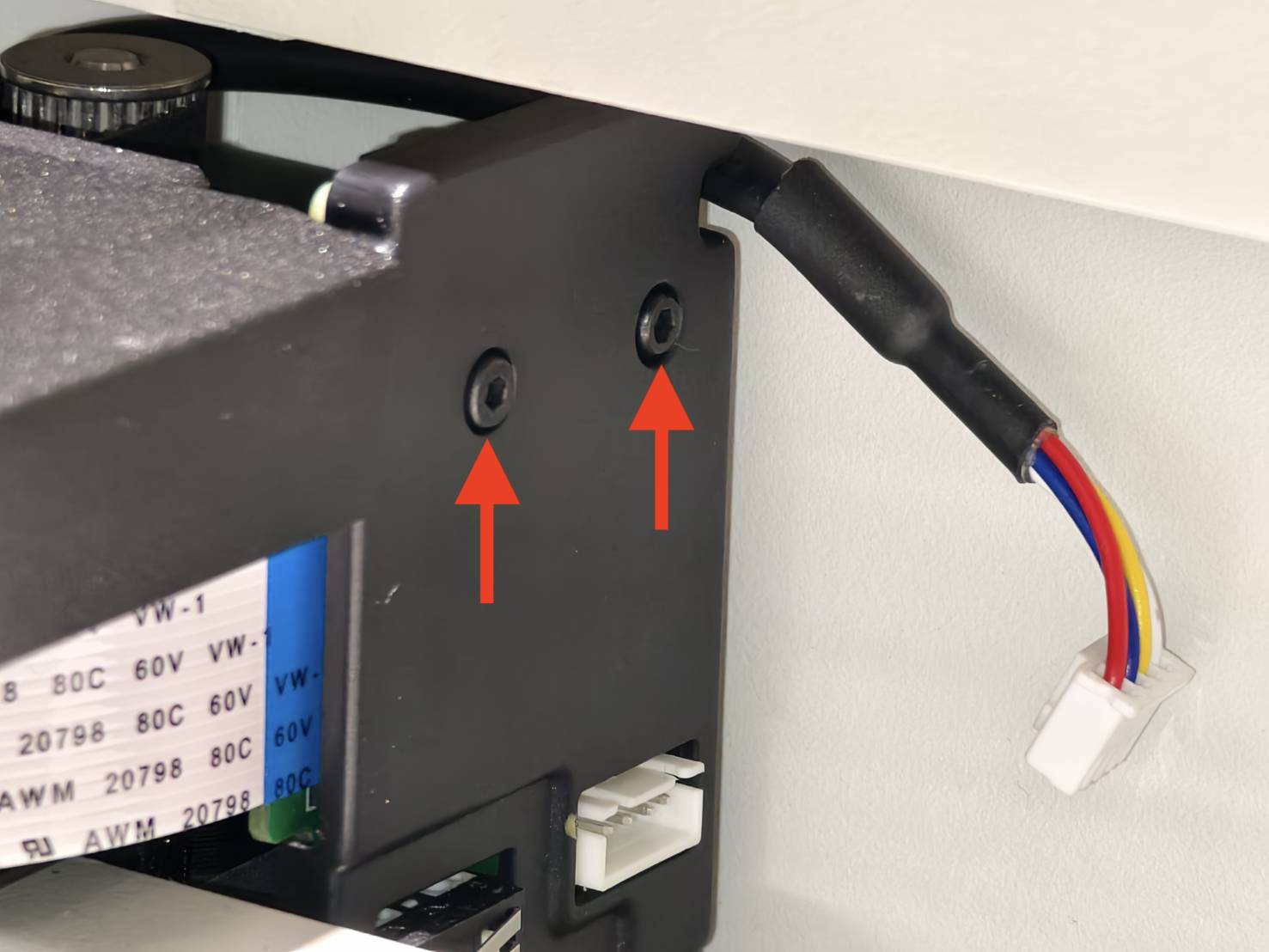

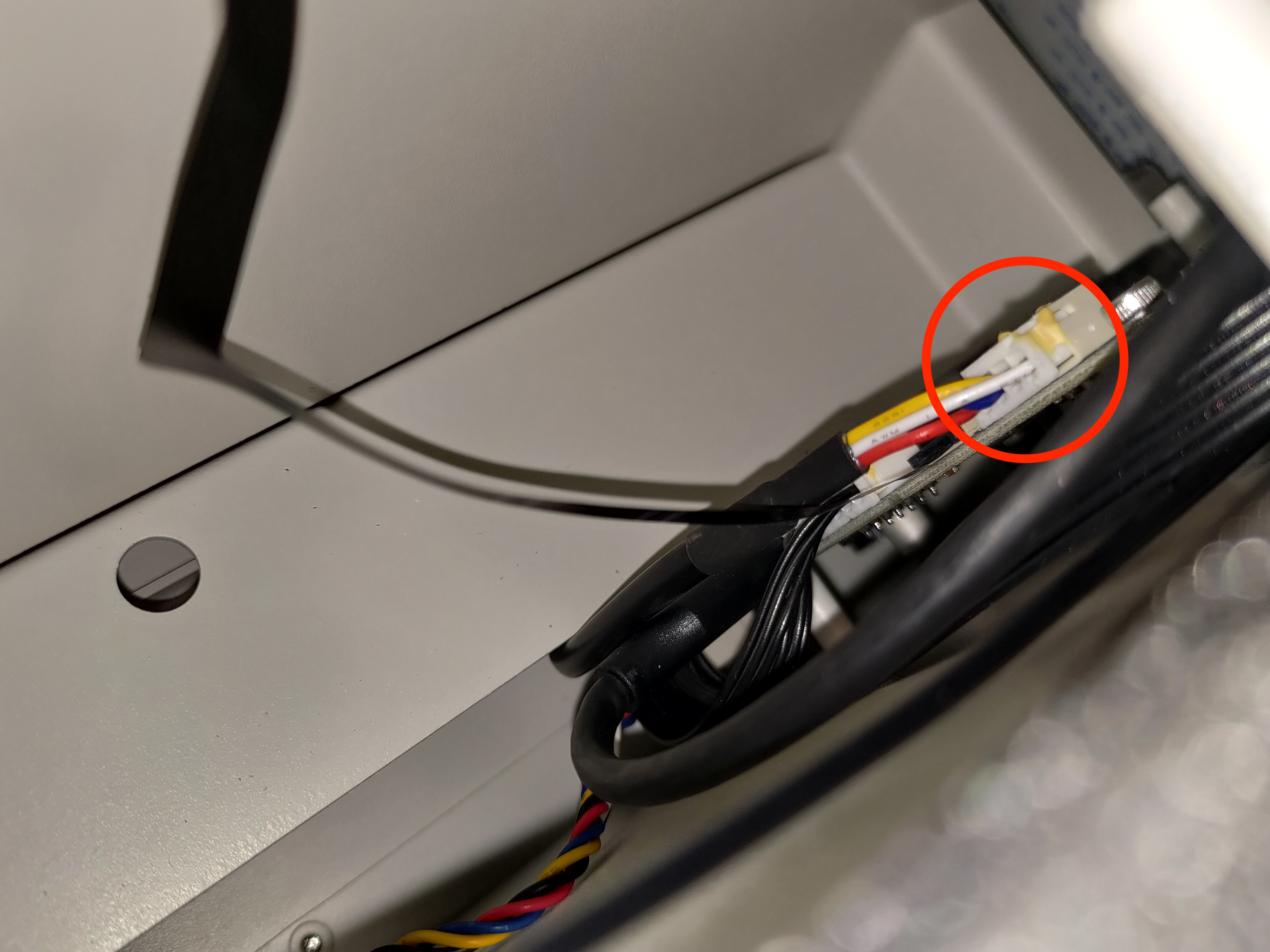

機械の正面パネルに向かって左側で、X軸モーターケーブルを抜き、2mmの六角ネジ2本を外し、X軸基板カバーを取り外してください。
（細長い六角ドライバーを使用すると、作業スペースが確保しやすくなります。）
ステップ12

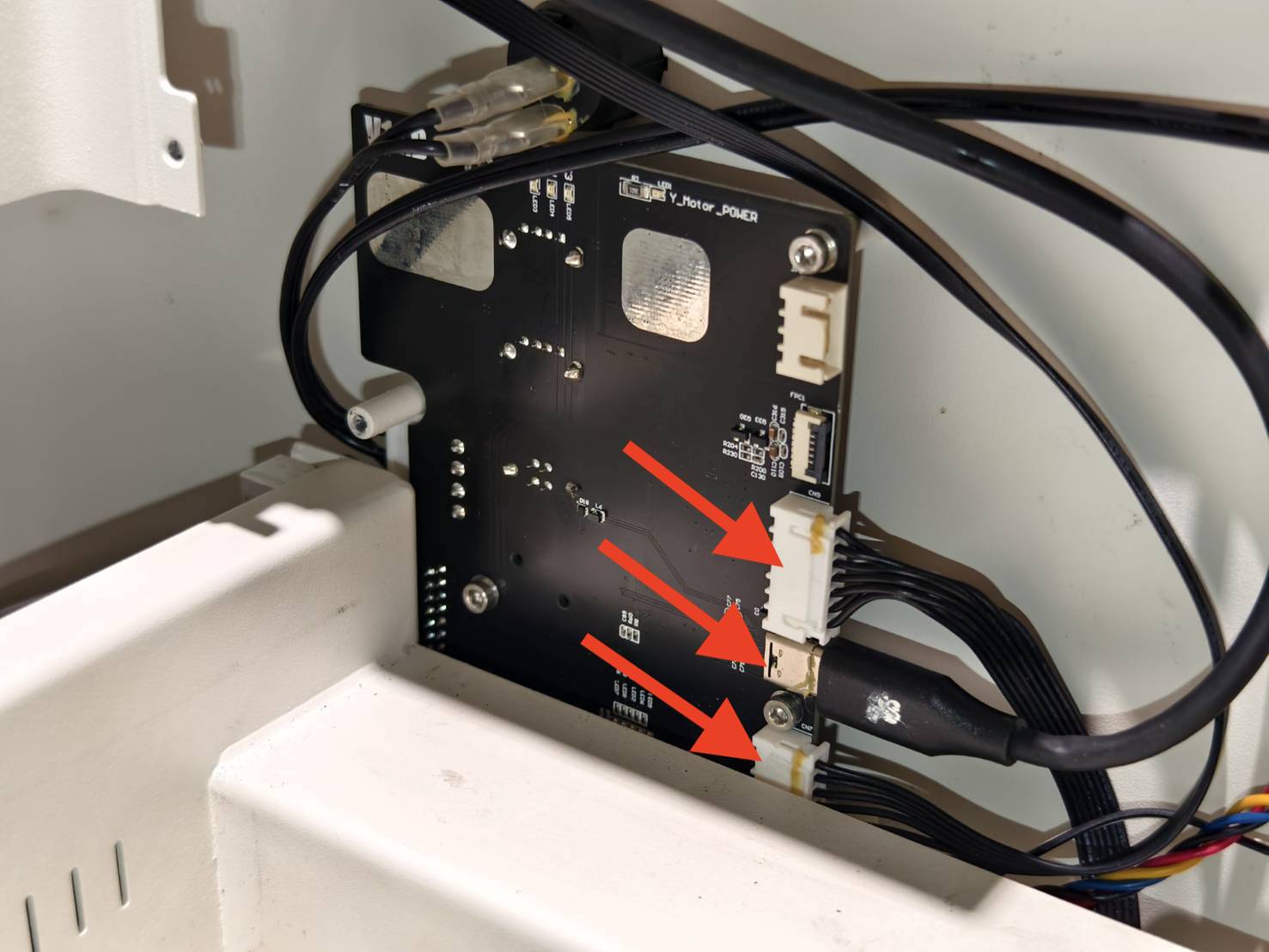

ケーブルのコネクタのロックを解除し、X軸基板からケーブルを抜いてください。
ステップ13

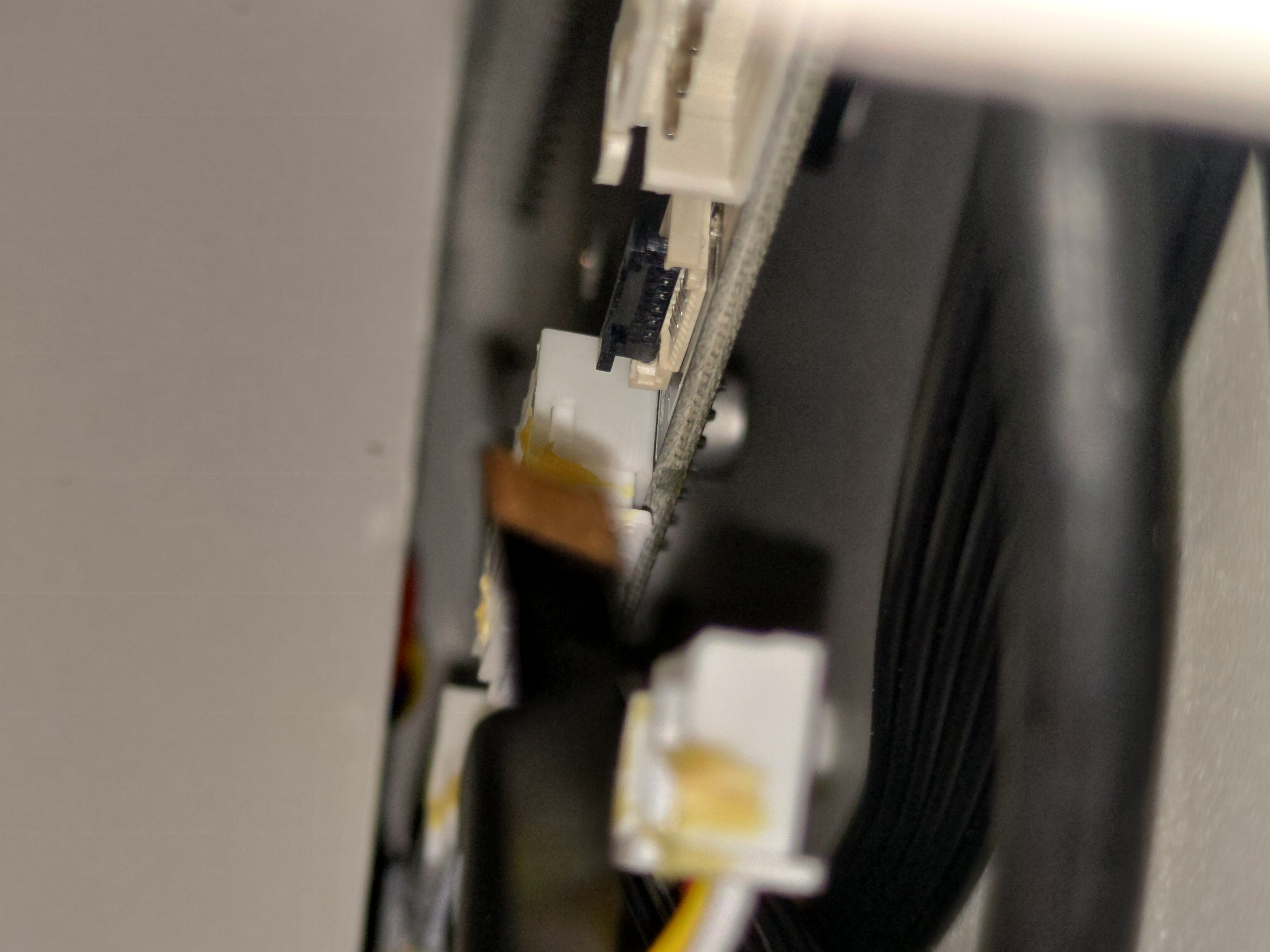

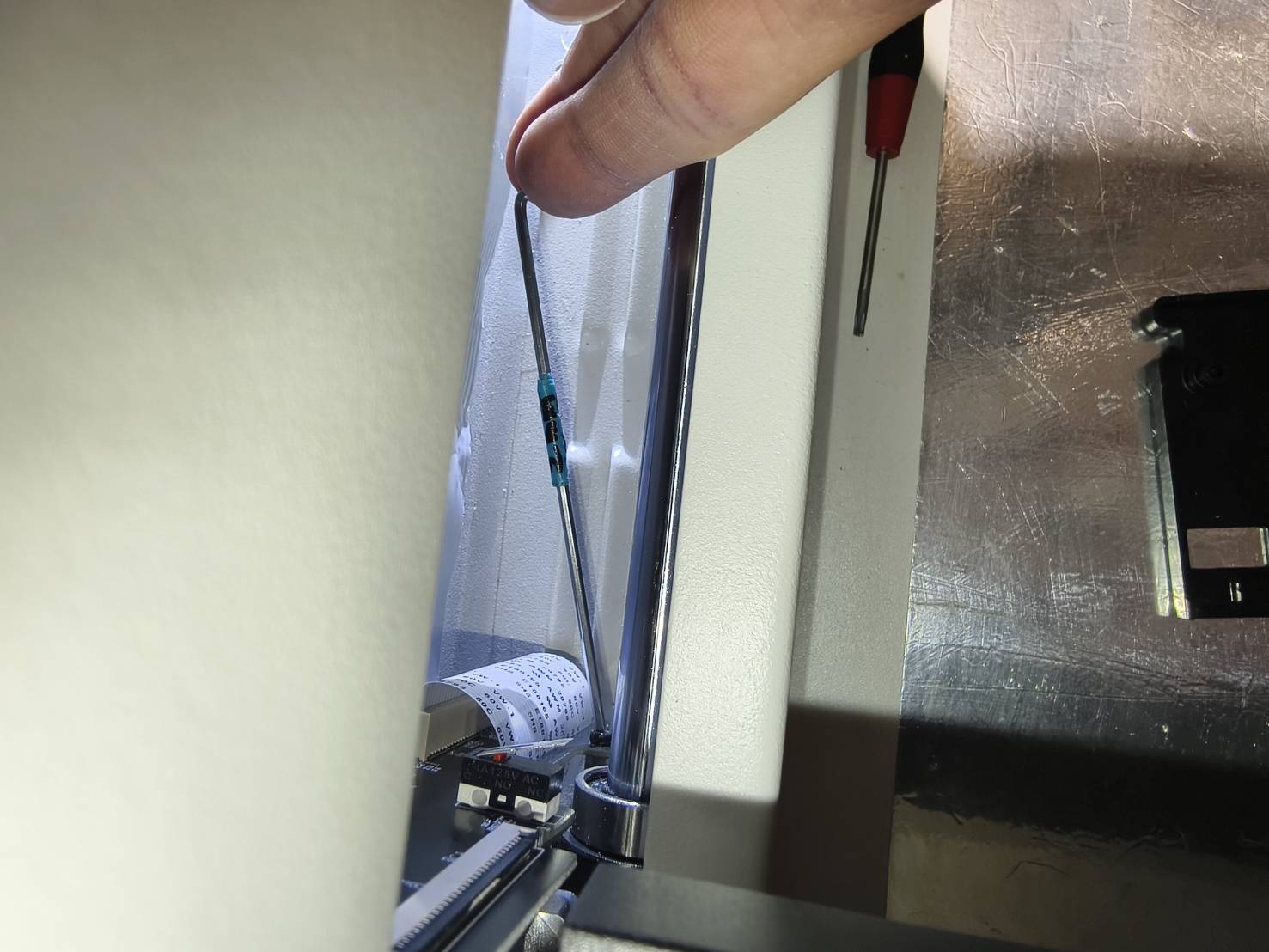

動画に示すように、底面のネジを外してX軸基板を取り外してください。
まずドライバーをネジ頭に差し込み、両手で操作することをお勧めします。
基板を緩めた後、Y軸の38ピンフラットケーブルを慎重に取り外してください。
ネジの位置:
動画:

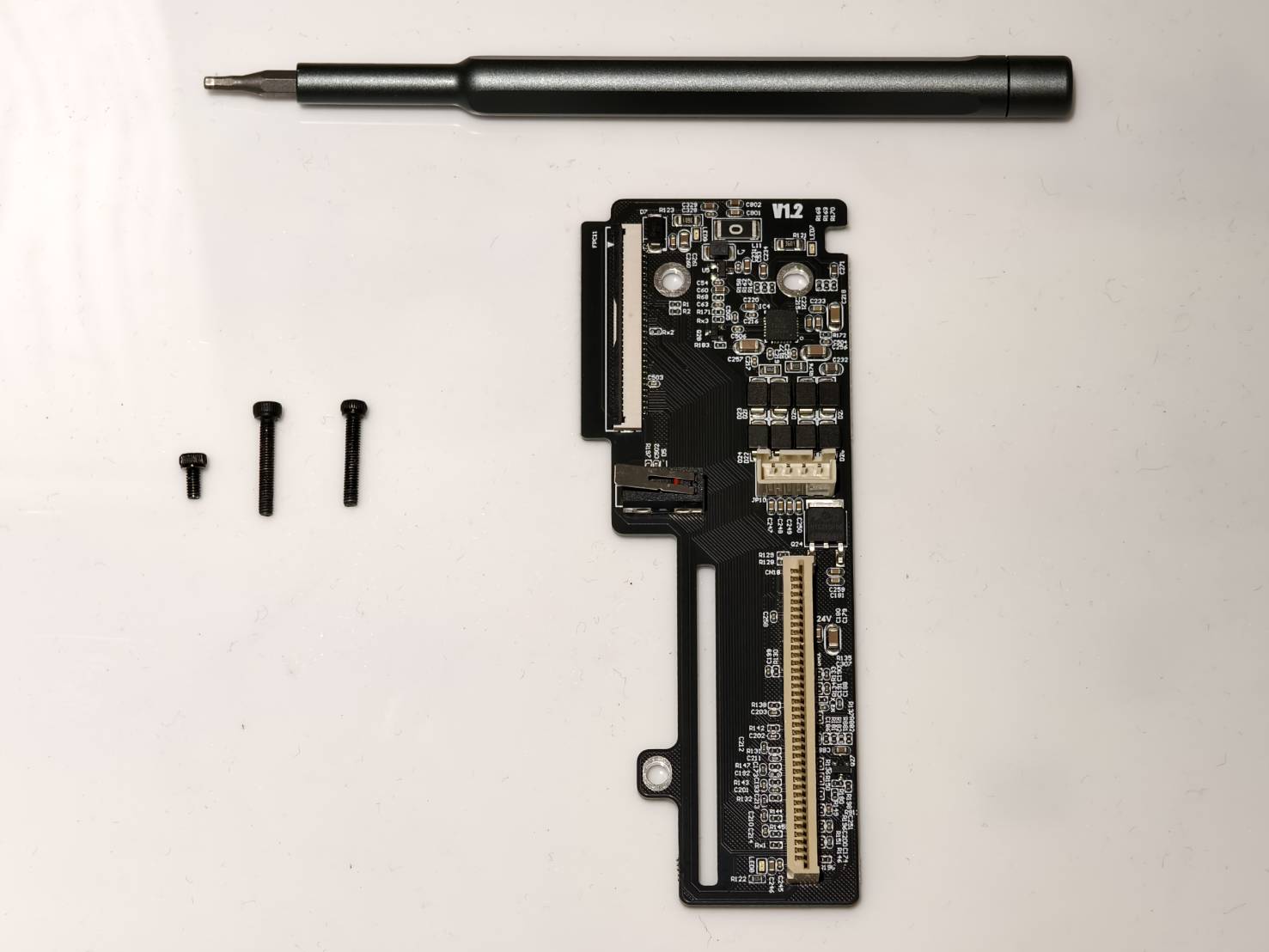

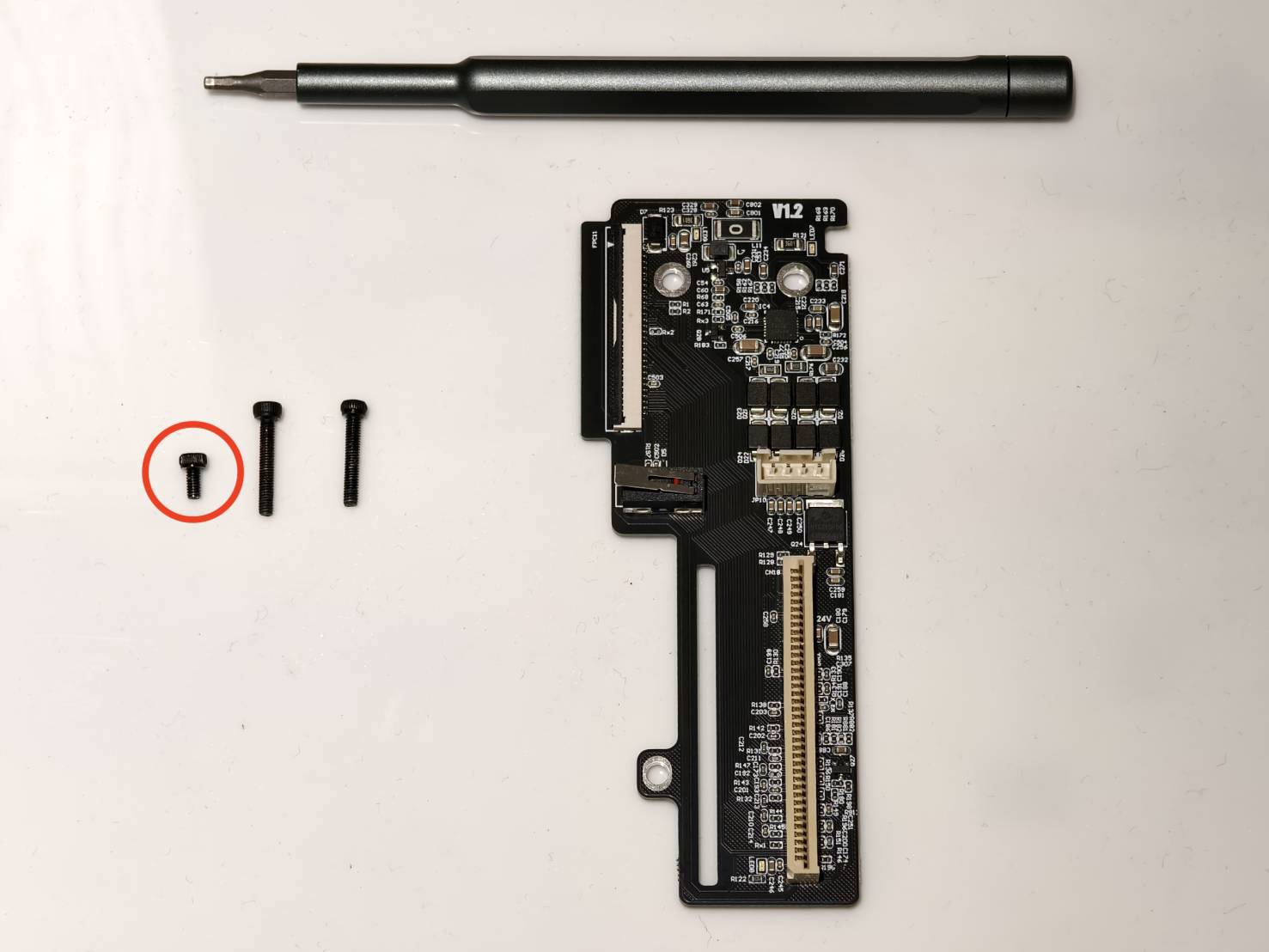

部品の取り外し後:
注意
ネジが固くて緩まない場合は、まずL字型の六角レンチで緩めてから、六角ドライバーでネジを取り外すことができます。
ステップ14

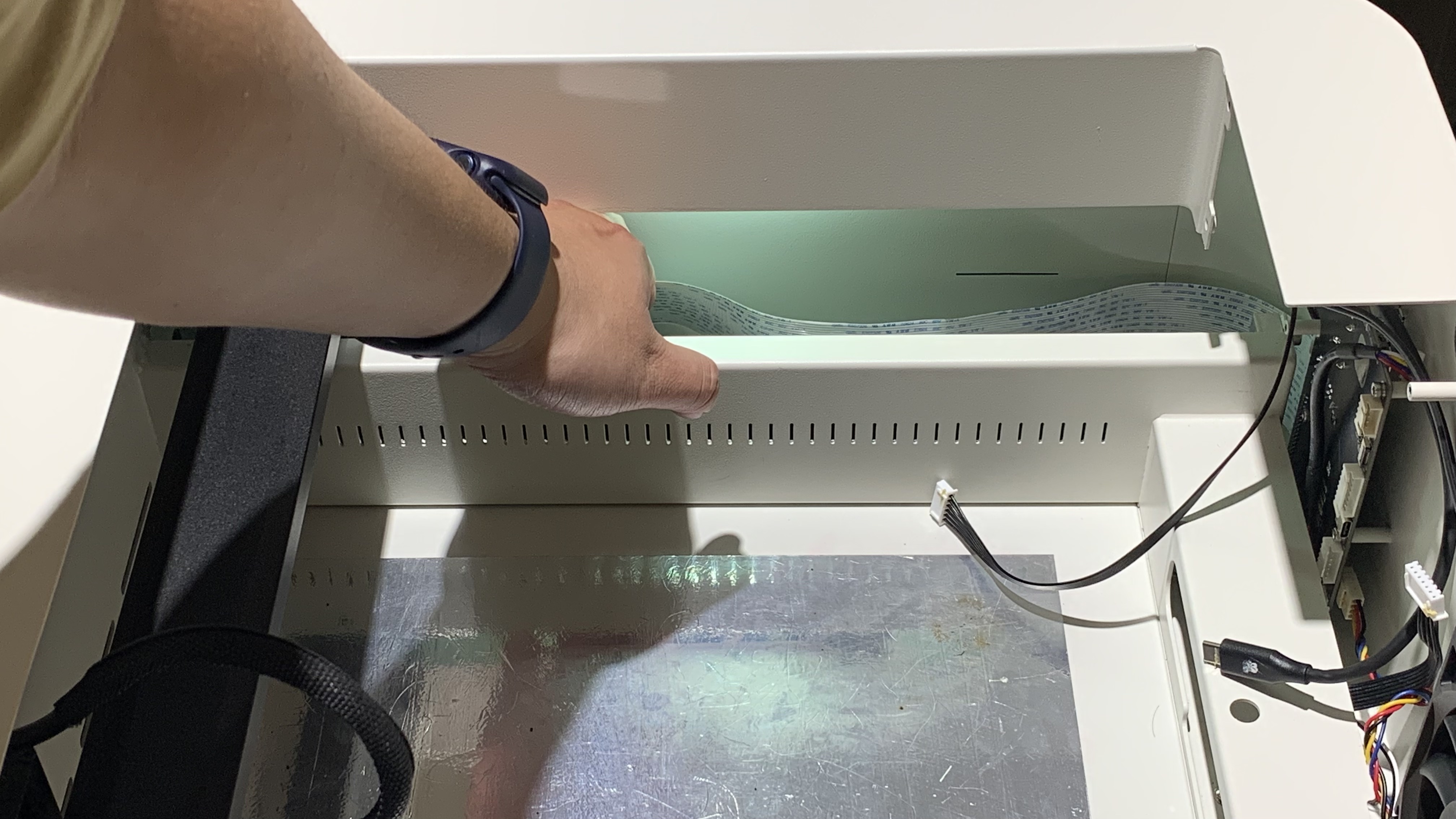

38ピンフラットケーブルを完全に取り外してください。
ケーブルの一部、特にマザーボード付近には接着剤が付いている場合があります。
ステップ15

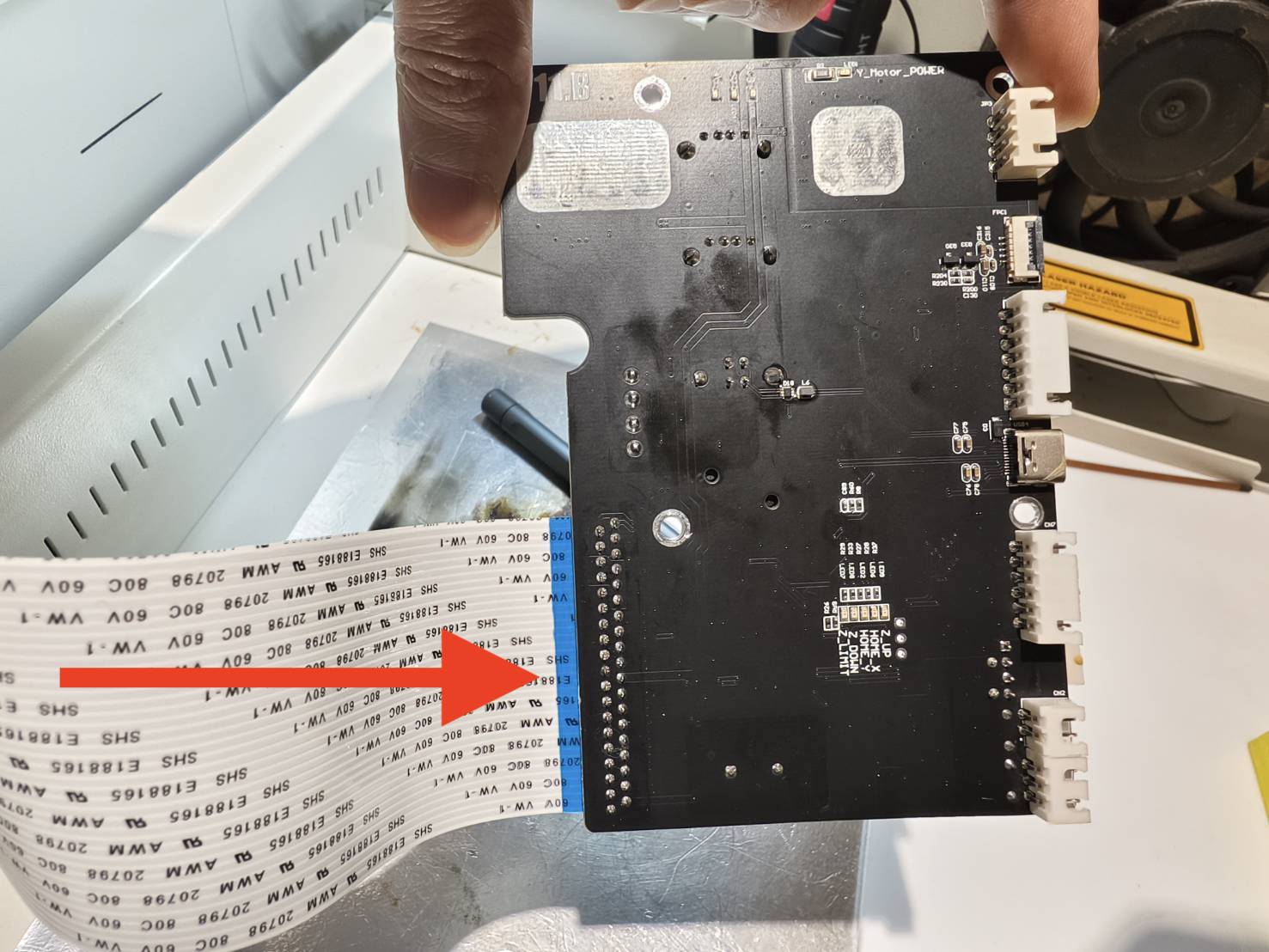

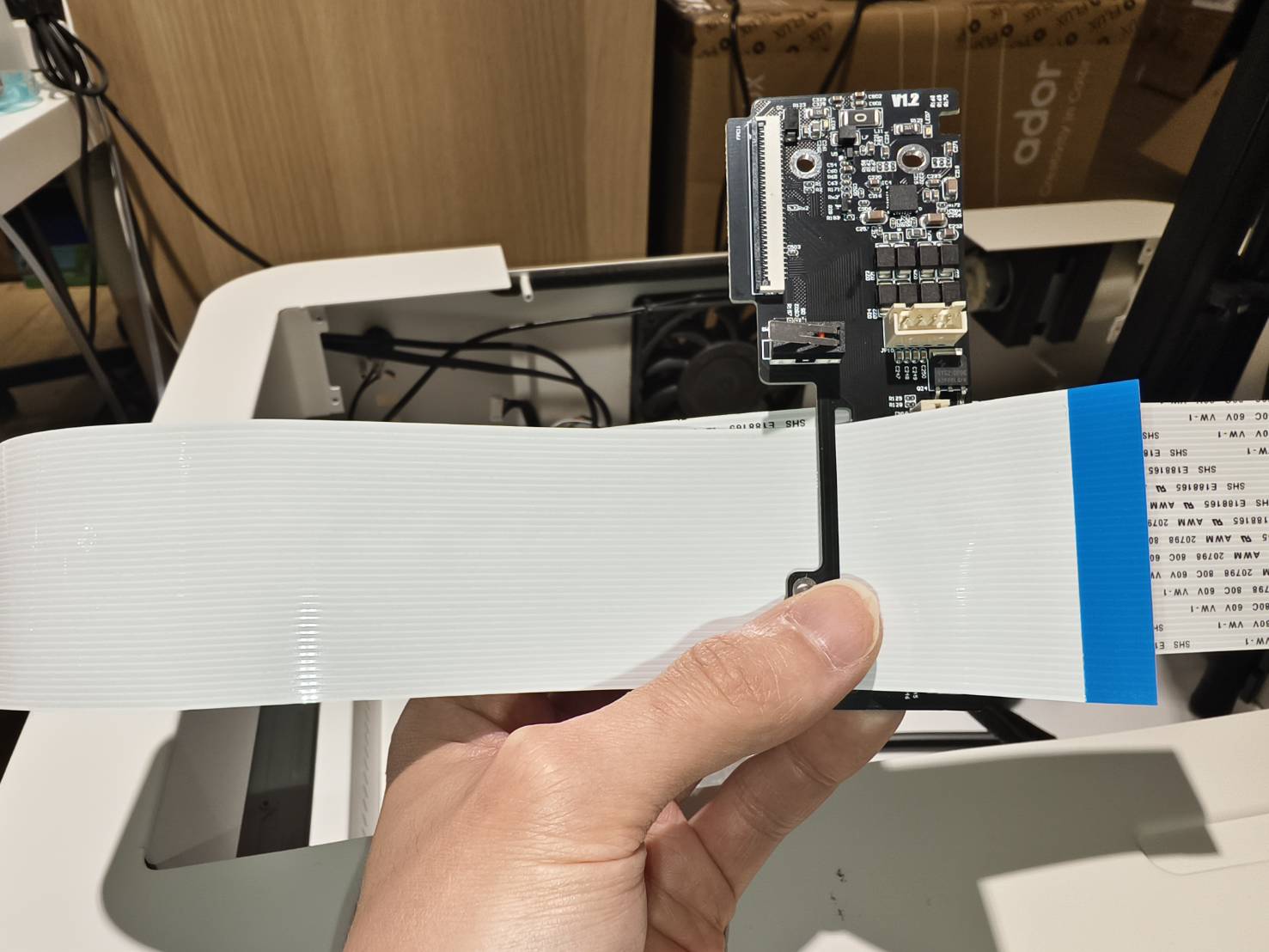

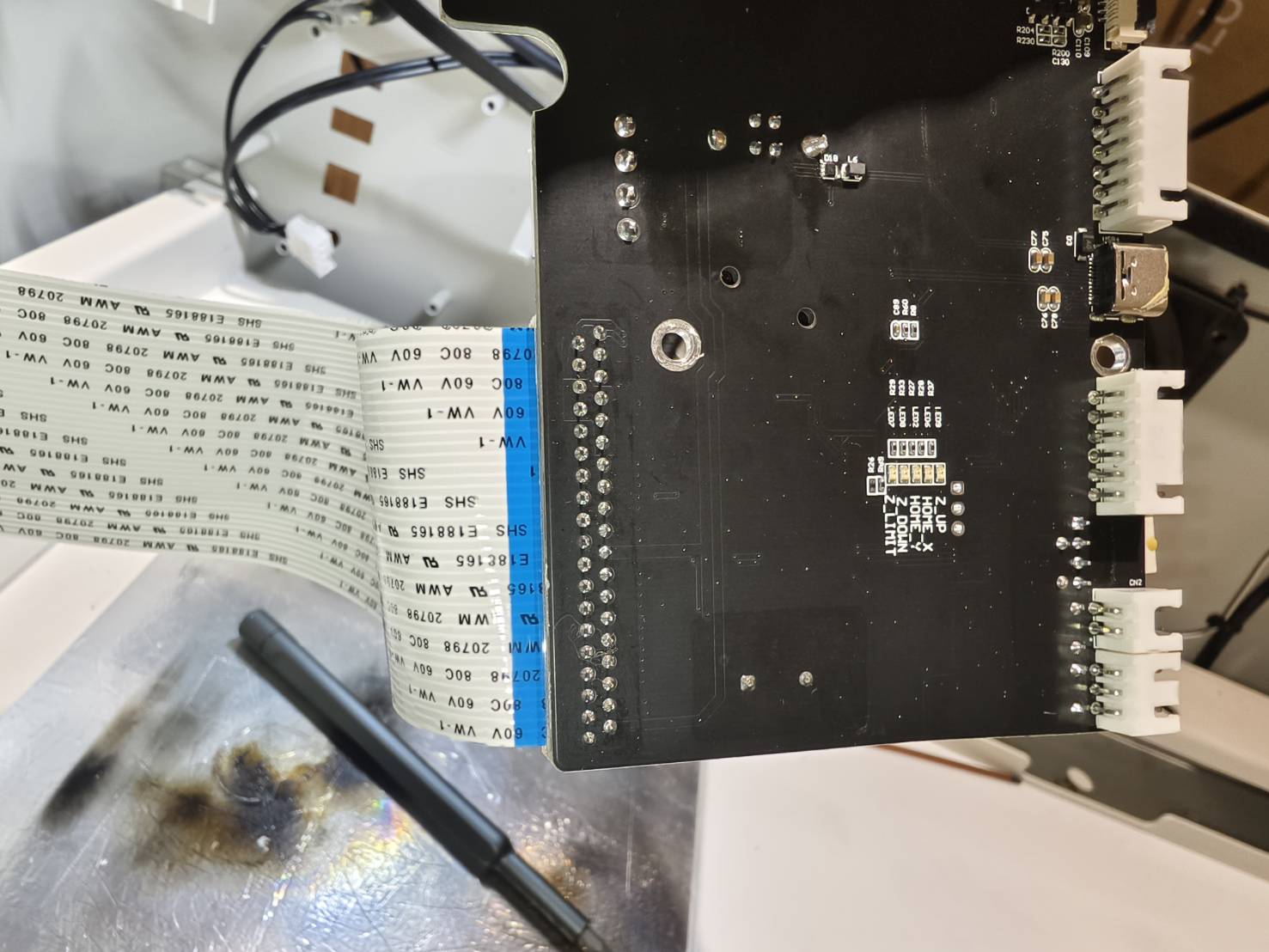

新しい38ピンリボンケーブルをX軸制御基板の予め開けられた穴に通し(粘着面のない側)、基板に挿入してください。

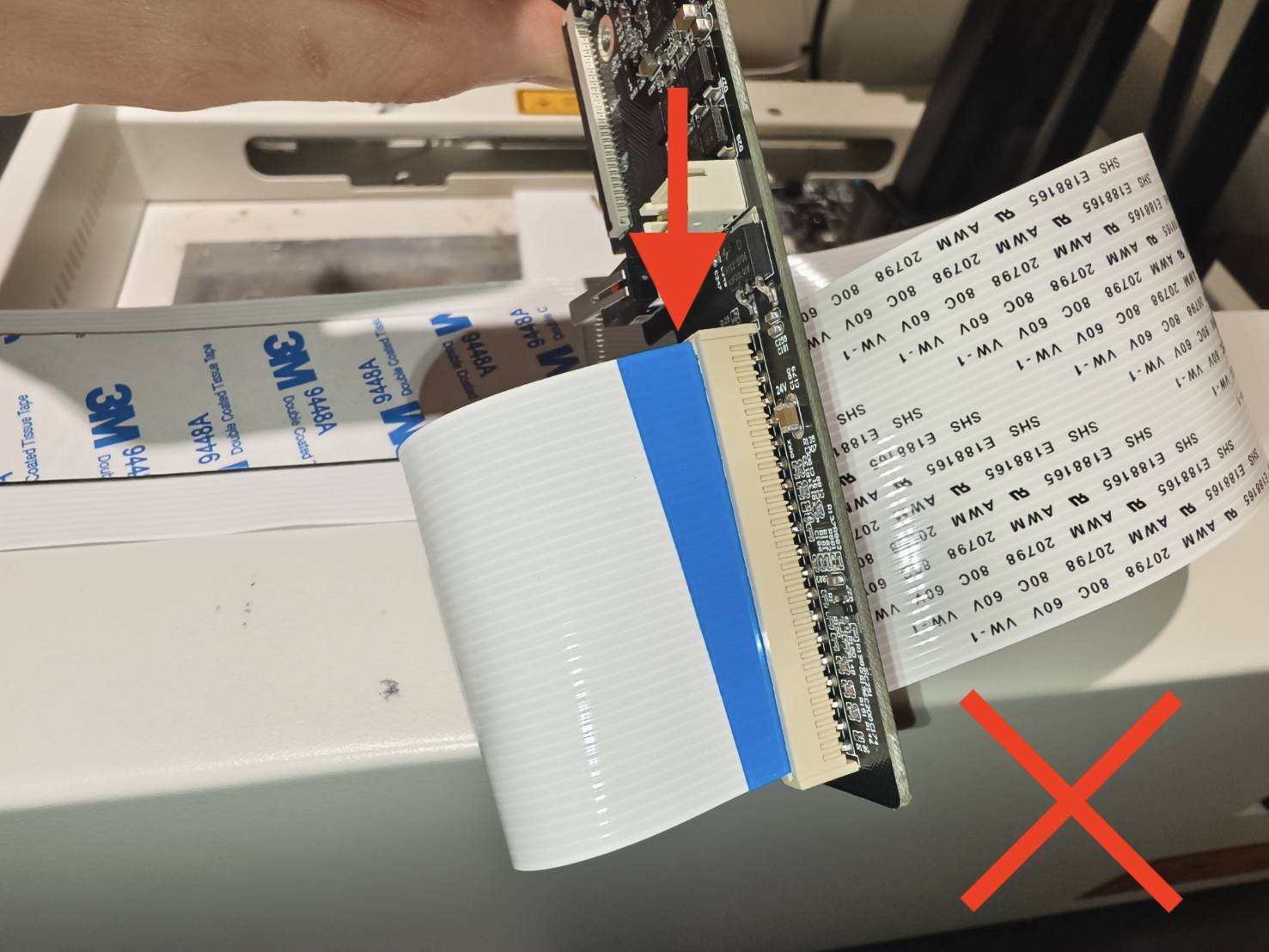

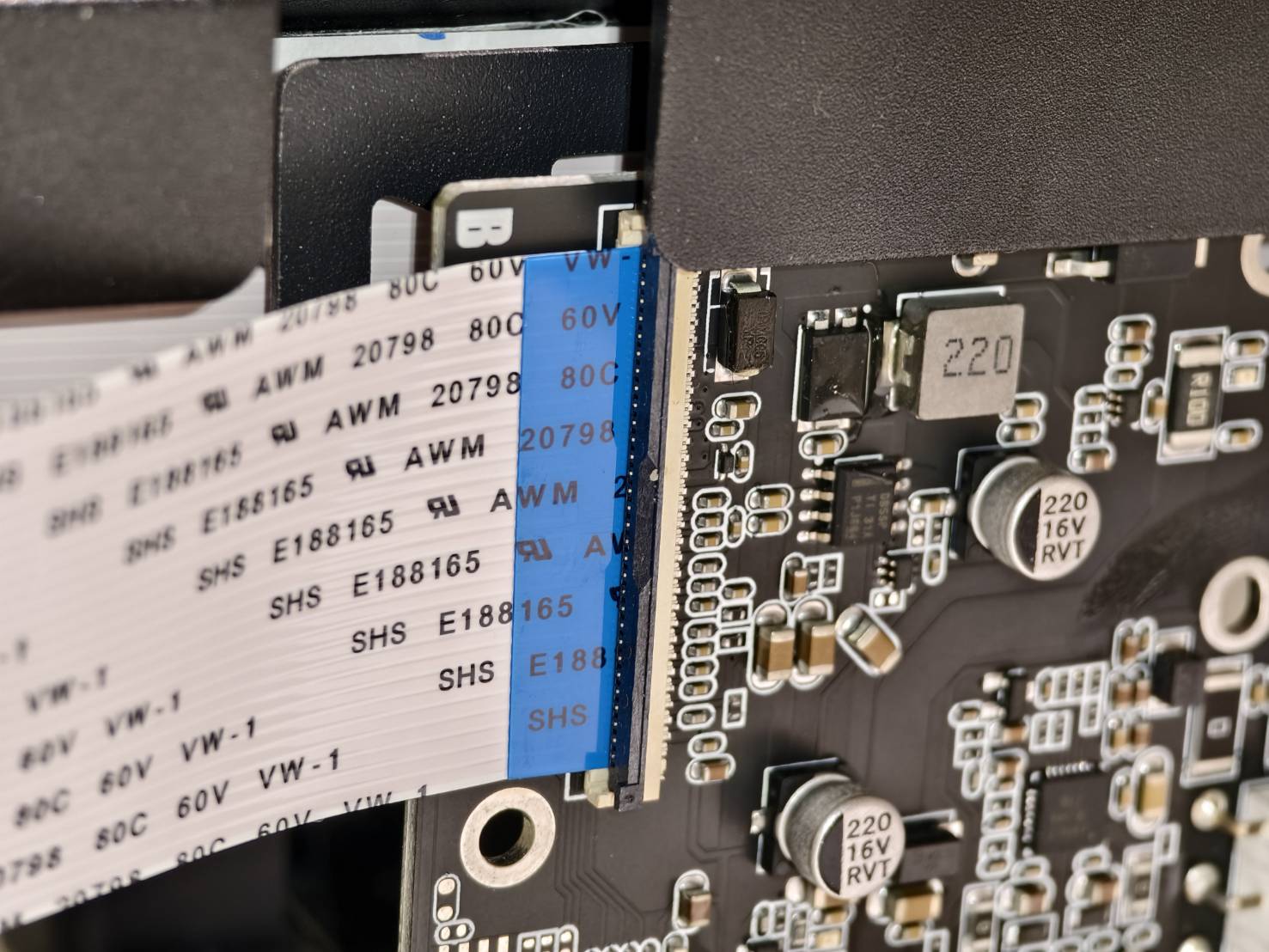

ケーブルの向きに注意し、リボンの青い面が端子側を向いていることを確認し、リボンケーブルがX軸制御基板にしっかりと挿入されていることを確認してください。
動画:
ステップ16
X軸制御基板を「短い」ネジで下から固定します。(ネジ位置)
粘着面のある側は、動画で示すように金属板の方向に向けてください。
ステップ17

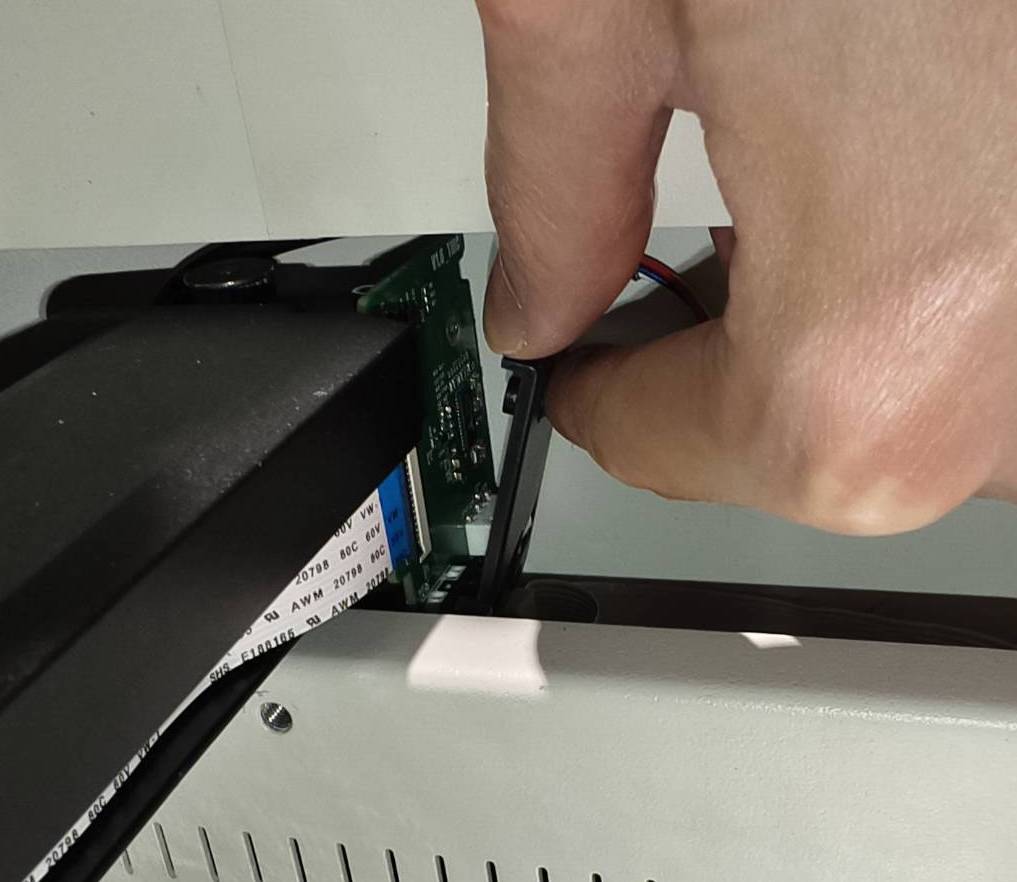

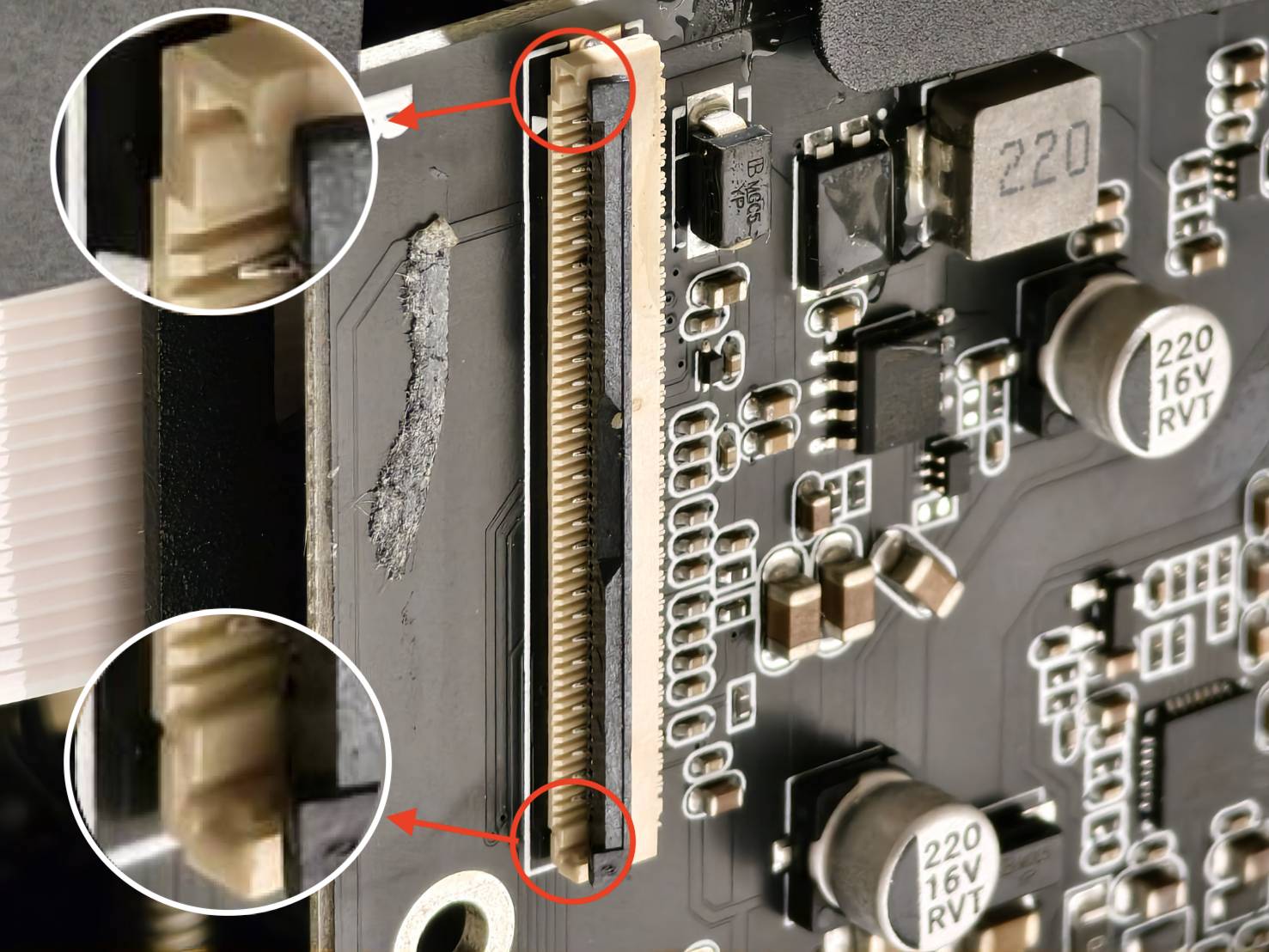

Z軸基板に30ピンケーブルを取り付けます。ケーブルはスロットの中央に位置する必要があります。正しく取り付けられていれば、クリップは容易にロックできるはずです。
ケーブルを挿入する正しい位置を確認し、適切に取り付けられていることを確認するには、以下の説明をご参照ください。
-
ケーブルスロットの両端は、図のようにわずかに高くなっています。
-
ケーブルは中央に挿入する必要があります。正しく挿入されると、図のように端と同じ高さになります。
(写真ではクリップがロックされていません。)
-
正しく挿入することでクリップが簡単にロックでき、写真のようにケーブルがスロットと平行になるようにしてください。(写真ではクリップがロックされています。)
-
動画:
ステップ18
X軸制御基板カバーを取り付け、2本の長い2mm六角ネジを締め、X軸モーターケーブルを再接続します。
動画:
ステップ19

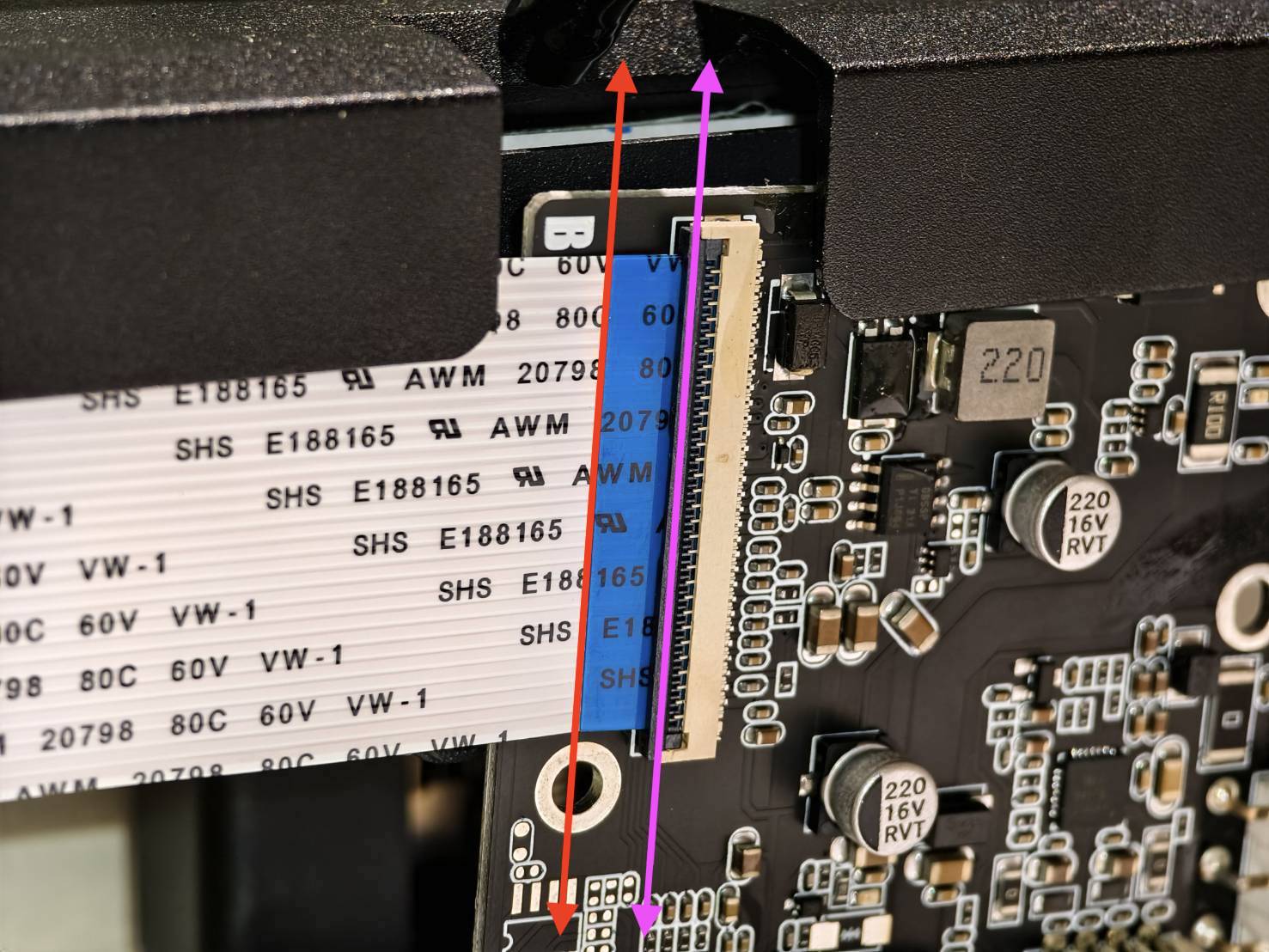

38ピンケーブルをメインボードに挿入します。

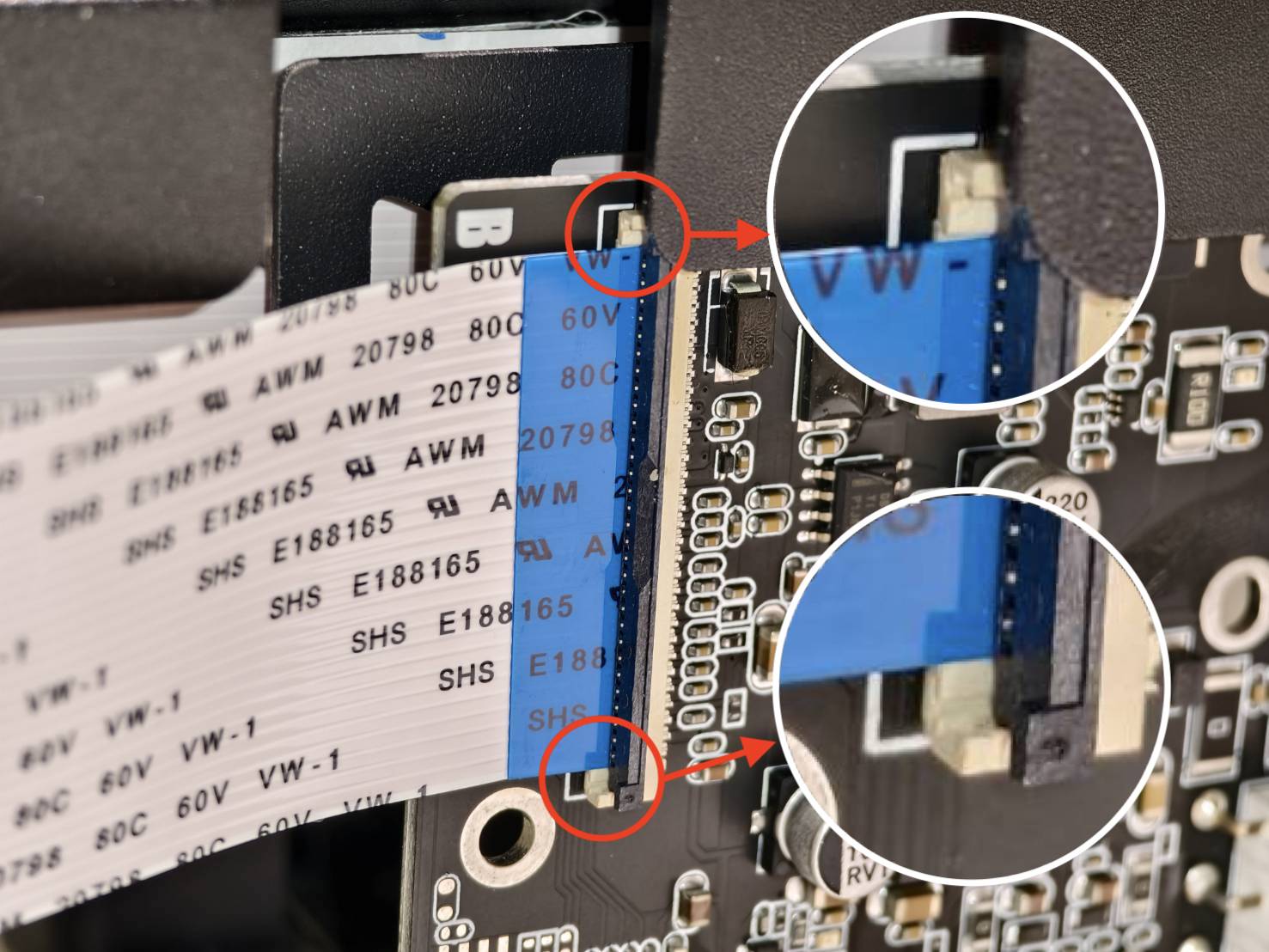

写真のように、ケーブルの向きが正しいことを確認してください。
ステップ20
ケーブルをメインボードに接続してください。
ステップ21
メインボードを元の位置に戻してください。
まず、38ピンリボンケーブルを隙間に挿入し、メインボードの下端が底面に接触するようにします。次に、メインボードのネジ穴を合わせるために左側にスライドさせてください。
ステップ22
ネジを締めてメインボードを固定してください。
ステップ23
カメラケーブルとモーターケーブルを除く、すべてのケーブルを接続してください。
ステップ24
X軸制御基板付近のリボンケーブルの粘着テープを少し剥がします。次に、メインボードの角にあるリボンケーブルを最後まで押し下げ、マークされた線に合わせて仮止めします。位置を確認後、残りの粘着テープを剥がし、しっかりと貼り付けてください。
ステップ25
モジュールをY方向に移動させ、38ピンケーブルの動きがスムーズであることを確認してください。
ステップ26
マシンの電源を入れ、オートフォーカスが正常に機能するか確認してください。
- 正常に動作する場合 > 次のステップに進んでください ステップ27
- モジュールが全く動かない場合 > 38ピンケーブルを再接続してください > 前のステップに戻ってください ステップ 8
- モジュールは動くが、フォーカスに失敗する場合 > 30ピンケーブルを再接続してください > 前のステップに戻ってください ステップ11 - 12 にスキップ ステップ17～18
ステップ27

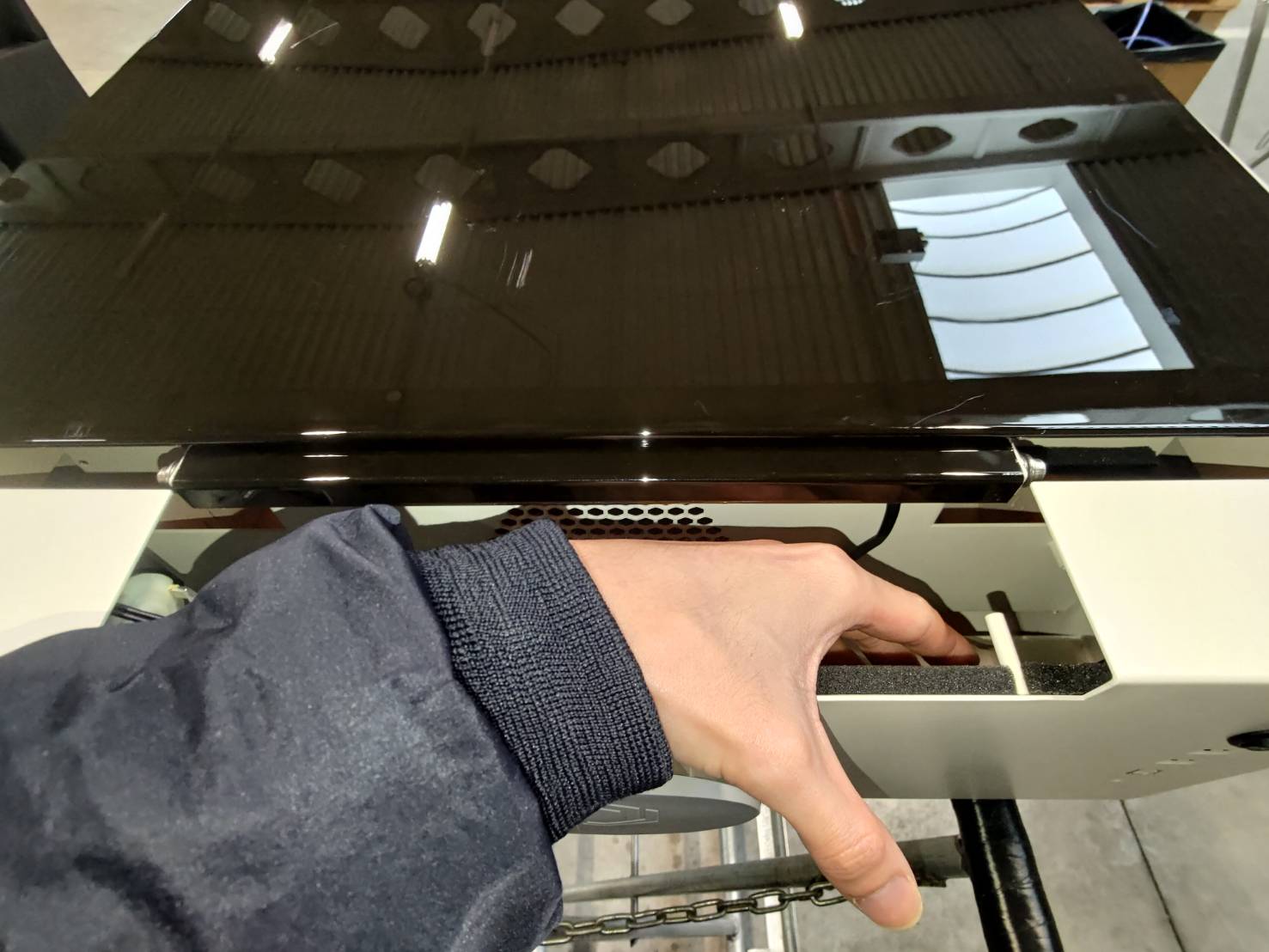

プレートとドアカバーを上部に置きます。手が届くようにスペースを確保してください。
ステップ28
カメラケーブルをメインボードに接続します。
カメラケーブルの金属面がメインボード側を向くように注意してください。

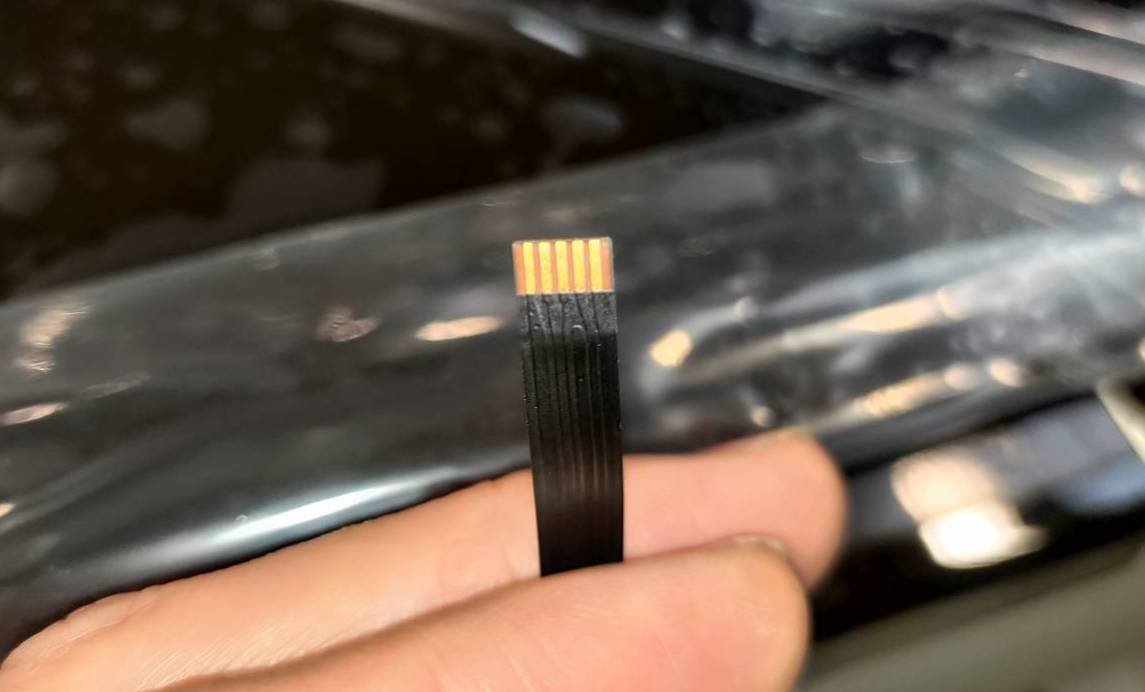

カメラケーブルの金属面：
金属面をメインボード側に向けてください：
ケーブルを挿入：
クリップをロック：
ステップ29
モーターケーブルを接続します。
ステップ30
プレートを元の位置に戻し、ネジで固定します。
T8 ネジ x 8個
ステップ31
以上の手順が完了すると、ドアカバーの交換は完了です。ただし、ドアカバーとカメラを動かす作業があったため、機器の使用を再開する前に最後のステップとしてカメラのキャリブレーションを行ってください。
詳細は以下のページをご参照ください： カメラのキャリブレーション
