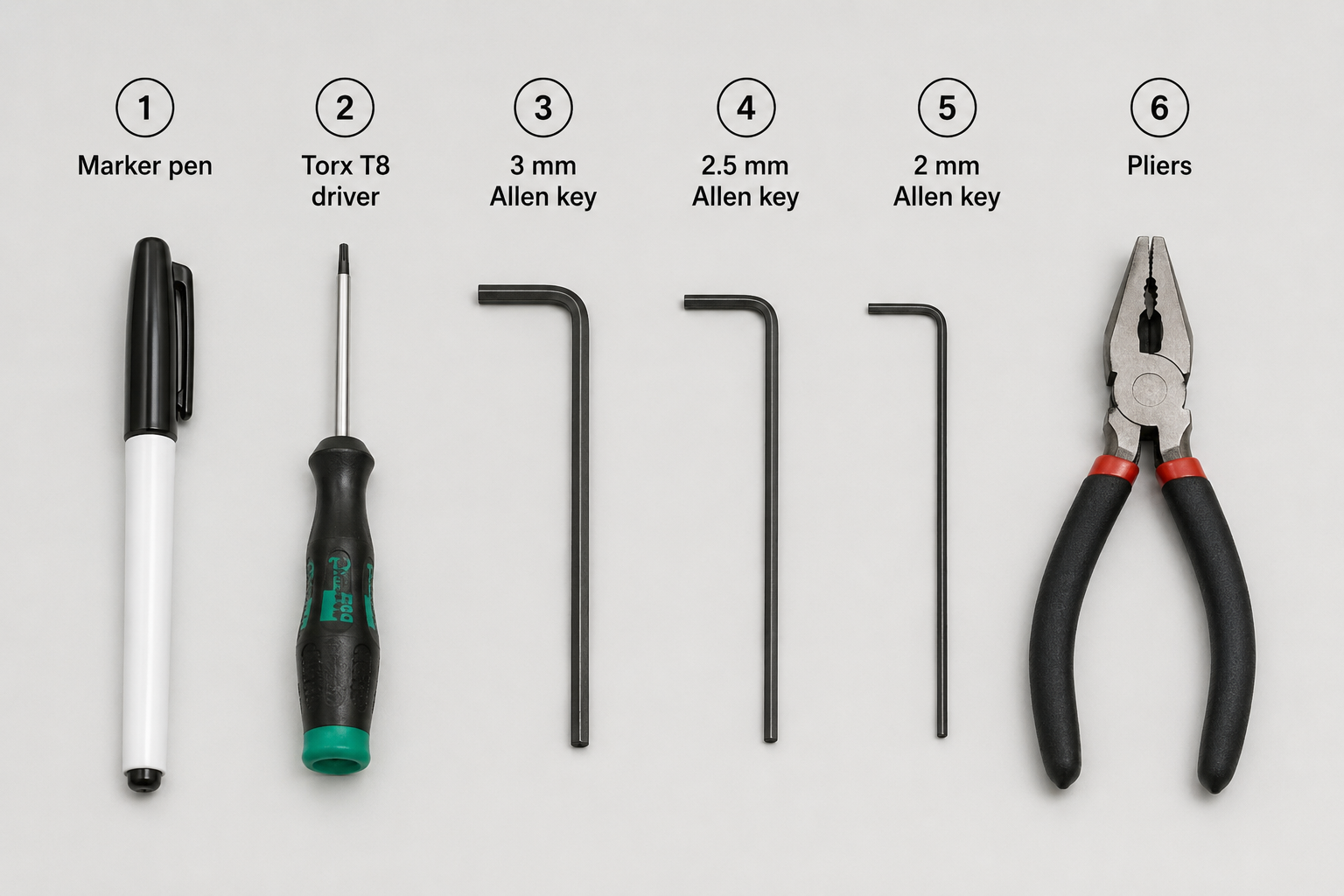

ツール
| 1 | マーカーペン |
| 2 | トルクスT8ドライバー |
| 3 | 3mm六角レンチ |
| 4 | 2.5mm六角レンチ |
| 5 | 2mm六角レンチ |
| 6 | プライヤー |
ステップ1
機器の電源を切り、電源コードを抜いてください。
機器を裏返して底面を確認してください。
ステップ2
USBポート付近のゴム足とネジに印を付けてください。
印を付ける目的は、この足のネジが他のものより短く、同じ位置に戻す必要があるためです。
ステップ3
底面のネジを外してください。
(T8ネジ×6本、3mm六角ネジ×4本)
ステップ4
本体を表に戻し、側面のネジを外してください。(T8ネジ×2本)
ステップ5

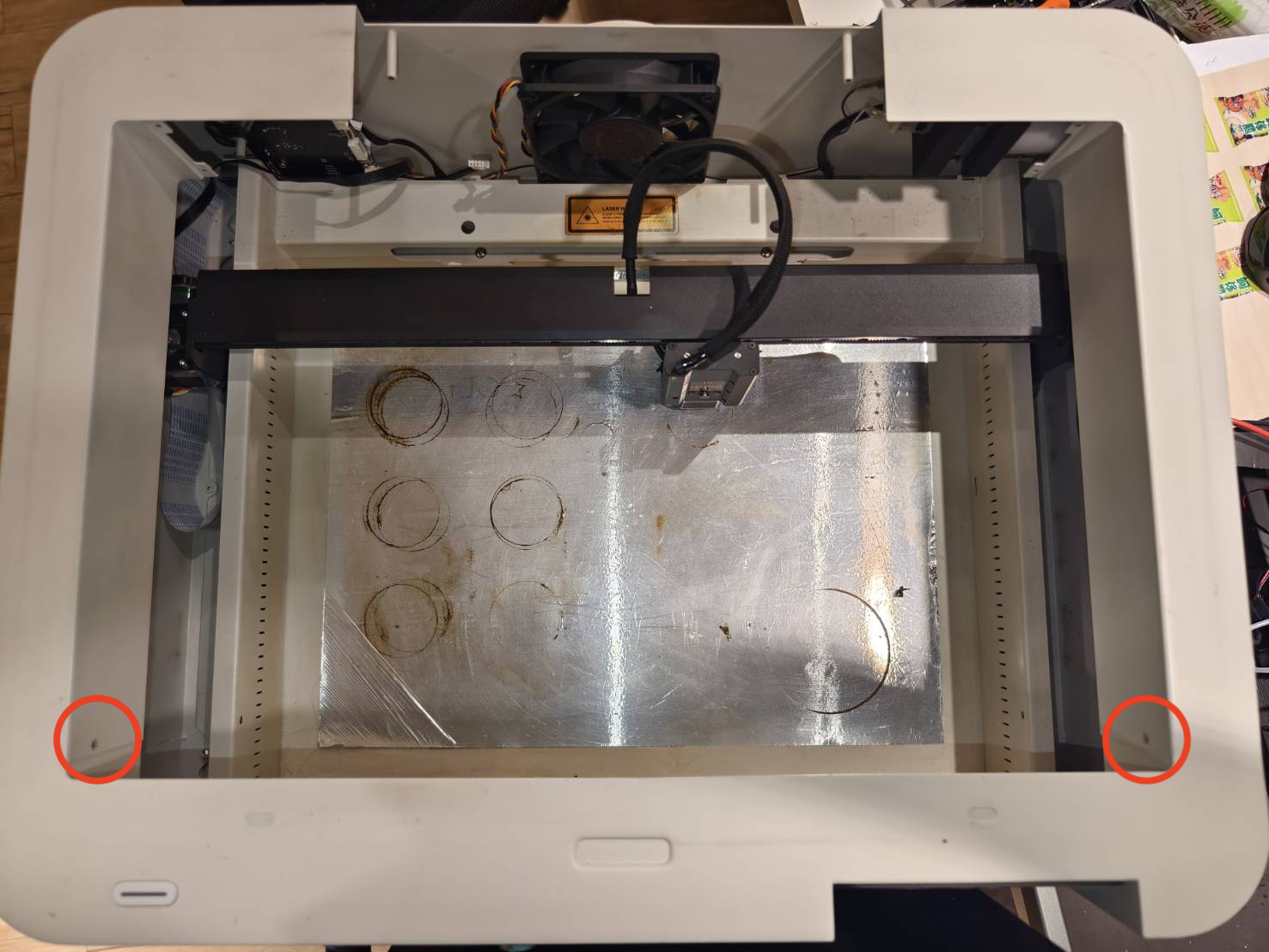

両側のネジ穴にペンで印を付けます。
この印は、再組み立て時の正しい向きを確認するのに役立ちます。印を付けた面は作業エリアに向ける必要があります。
ステップ6
ネジを取り外します。T8ネジ×8本（プレートとドアカバーは接続されています。）
ステップ7
プレートとドアカバーを少し前方に移動させます。
ステップ8
Y軸モーターケーブルを取り外します。（このケーブルを取り外した後の方がカメラケーブルを取り外しやすくなります。）
ステップ9
カメラケーブルを取り外します。
ケーブルを固定しているクリップがあることにご注意ください。クリップを開いてカメラケーブルを取り外してください。
クリップロック状態：
クリップロック解除状態：
ケーブルを引き抜く：
ステップ10
プレートとドアカバーを取り外します。
ステップ11

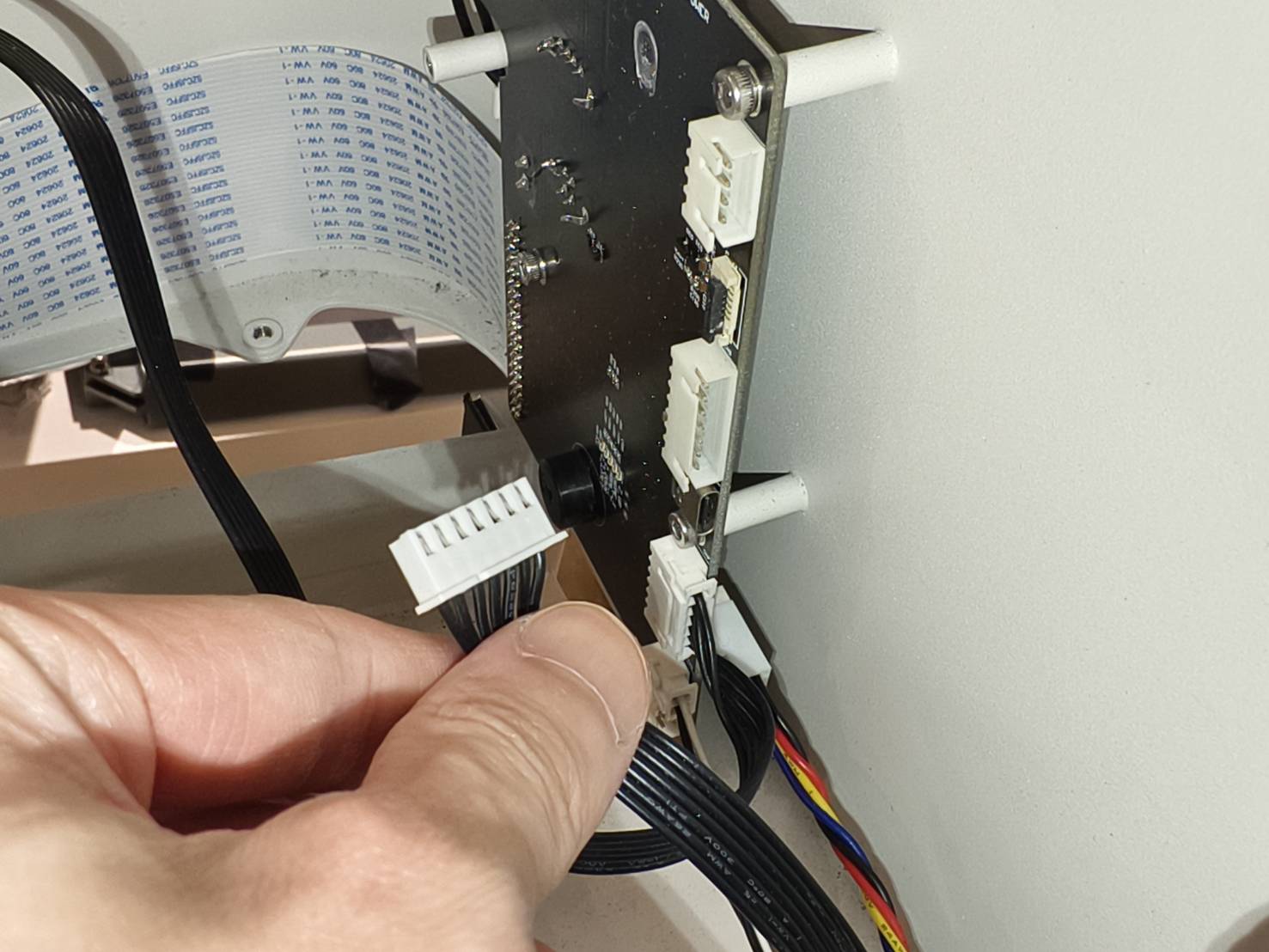

7ピンケーブルを抜きます。
ステップ12
上部シャーシの後部を持ち上げて、下部シャーシの上に載せます。
ステップ13
Y軸を見つけて、カップリングとシャフトを取り外します。（2mm六角ネジ×4本）
ステップ14
レールサポートブラケットを緩めて横に移動させます。（3mm六角ネジ×3本）
（このサポートはY軸モーターのネジを塞いでしまいます。）
ステップ15
システムからY軸モーターを取り外します。（2.5mm六角ネジ×4本）
ステップ16
Y軸モーターからカップリングを取り外します。
（カップリングがY軸モーターのシャフトに固着している場合は、ペンチを使用してください。）
ステップ17
新しいY軸モーターのシャフトにカップリングを取り付けます。（2.0mm六角ネジ×2本）
ステップ18
新しいY軸モーターを取り付けます。（2.5mm六角ネジ×4本）
ステップ19
ロングシャフトにカップリングを取り付けます。（2.0mm六角ネジ×2本）
ステップ20
レールサポートをネジで固定します。（3mm六角ネジ×3本）
ステップ21
ベルトをプーリーに取り付けます。
（レーザーヘッドをゆっくり動かしながら、ドライバーの背面または指を使ってベルトをプーリーに誘導できます。ベルトは徐々にモーターのプーリーに巻き付いていきます。）
ステップ22
上部シャーシを元の位置に戻します。7ピンケーブルと新しいY軸モーターケーブルの両方が上向きに配線されていることを確認してください。
レーザーヘッドを軽く動かして、特にY軸がスムーズに動作するか確認してください。
スムーズに動作しない場合は、後部側（ステップ12）を再度持ち上げて、 ステップ18 to ステップ21.
ステップ23
サイドパネルのネジを再度取り付けます（T8ネジ×2本）。マークのある面が作業エリアの内側になるようにしてください。
ステップ24
本体を裏返します。底面のすべてのネジを締めます。
マークの付いたゴム足と短いネジは、USBポート付近に必ず再度取り付けてください。
推奨事項：
一部のネジが位置ずれを起こし、適切に締められなかったりネジ穴に入らなかったりする可能性があるため、最初はネジを完全に締めないことをお勧めします。したがって、すべてのネジを取り付けてから締めることを推奨します。
ステップ 25
本体を裏返し、7ピンケーブルをメインボードに再接続します。
ステップ 26
プレートとドアカバーを本体上部に戻します。手が届くよう隙間を空けておいてください。
ステップ 27
カメラケーブルをメインボードに挿入します。
カメラケーブルの金属面がメインボード側を向くようにしてください。
カメラケーブルの金属面：
金属面はメインボード側を向ける必要があります：
ケーブルを挿入：
クリップをロック：
ステップ 28

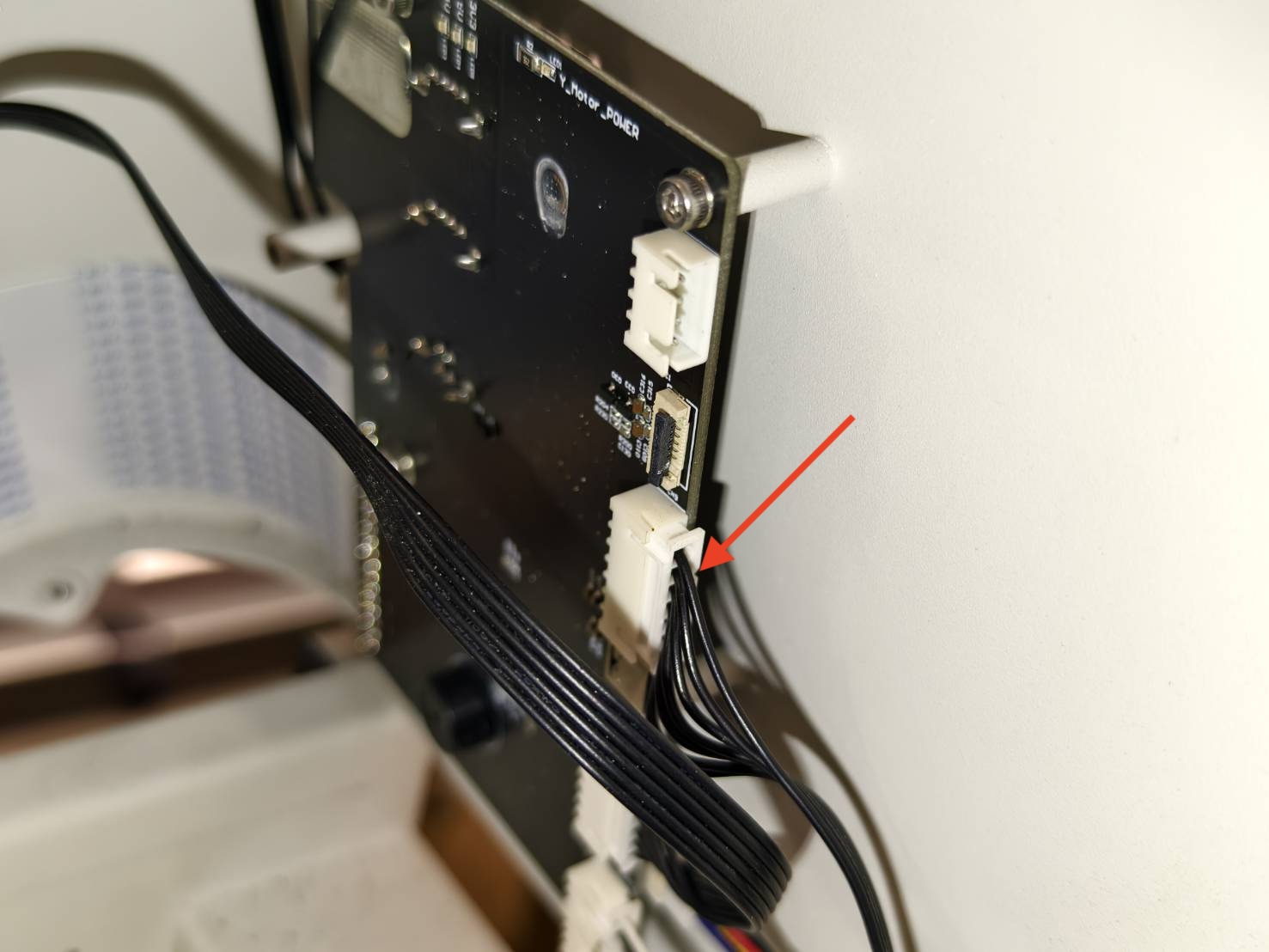

モーターケーブルを挿入します。
ステップ 29 - プレートを押し戻してネジを締める
プレートを押し戻してネジを締めます。（T8ネジ × 8本）
ステップ 30

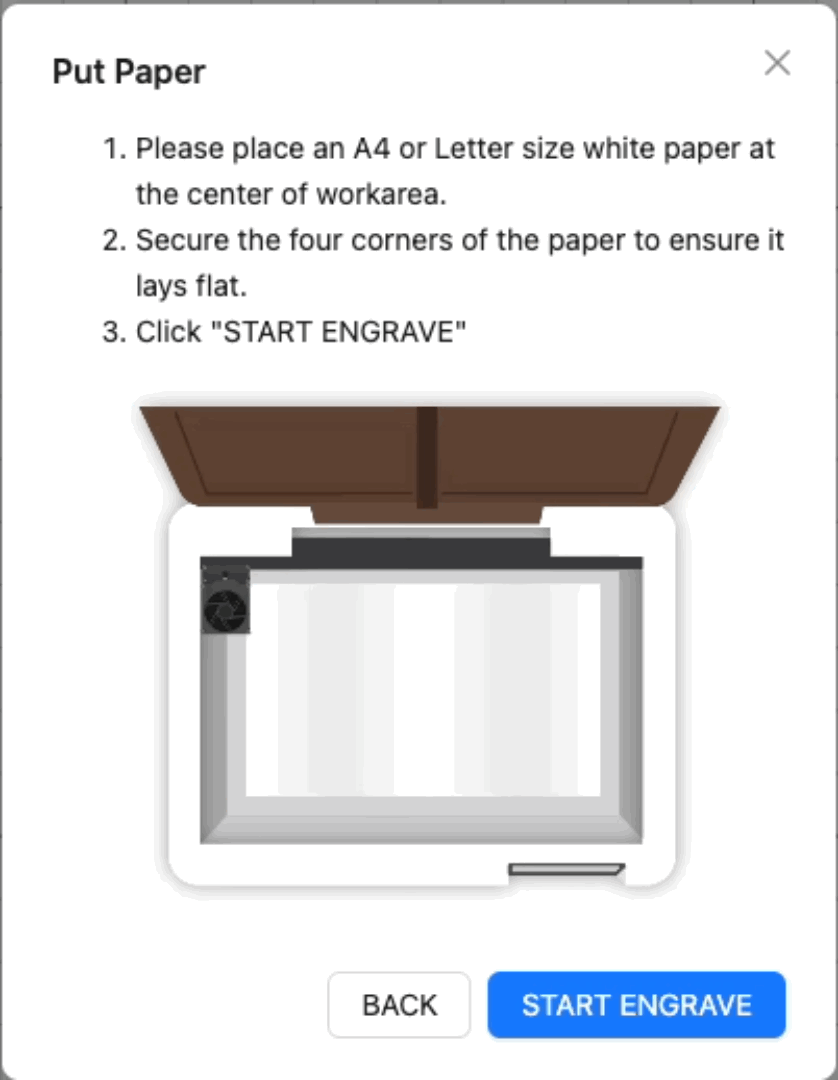

上記の手順が完了すると、Y軸モーターの交換は正常に完了します。ただし、作業中にドアカバーとカメラを移動させたため、機器の使用を再開する前の最終手順として、カメラキャリブレーションを実行してください。
こちらのページを参照してください： カメラキャリブレーション
