Ador - X軸30ピンフラットケーブル交換

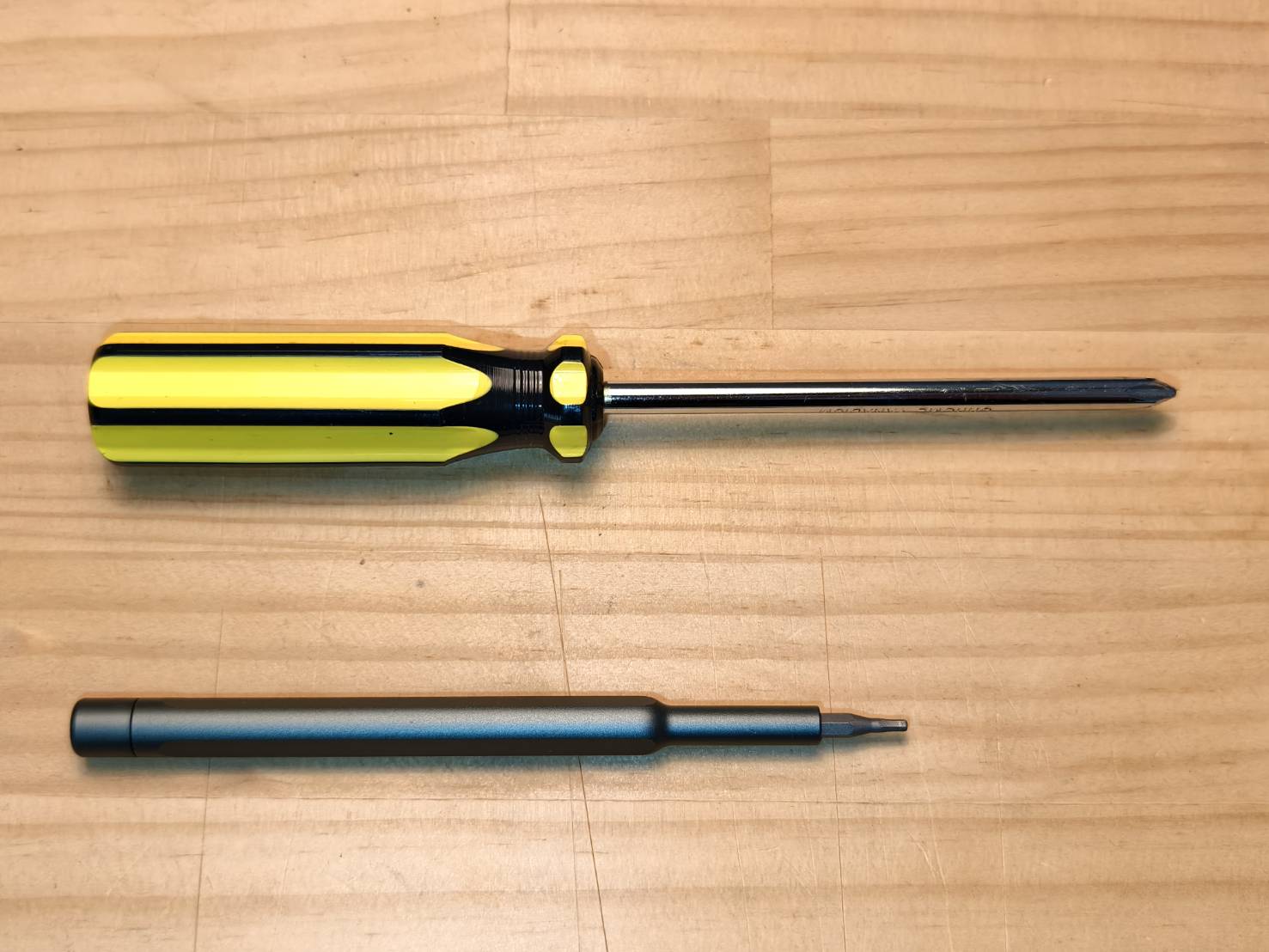

必要な工具：

• プラスドライバー
• 2mmの六角ドライバー（六角レンチは推奨しません）

手順1

装置の電源を切り、黒いマイラーフィルム（保護シート）を剥がします。

手順2

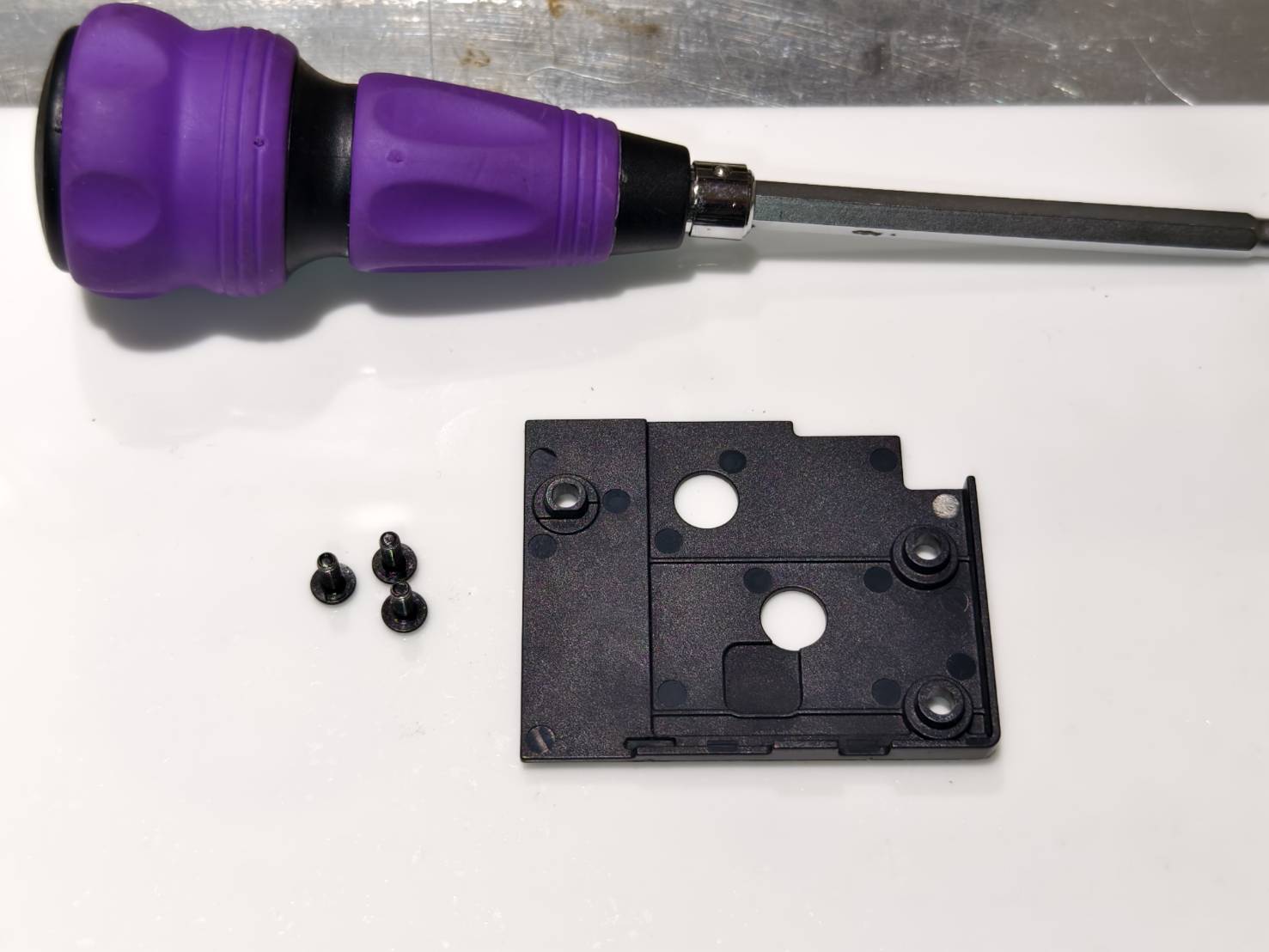

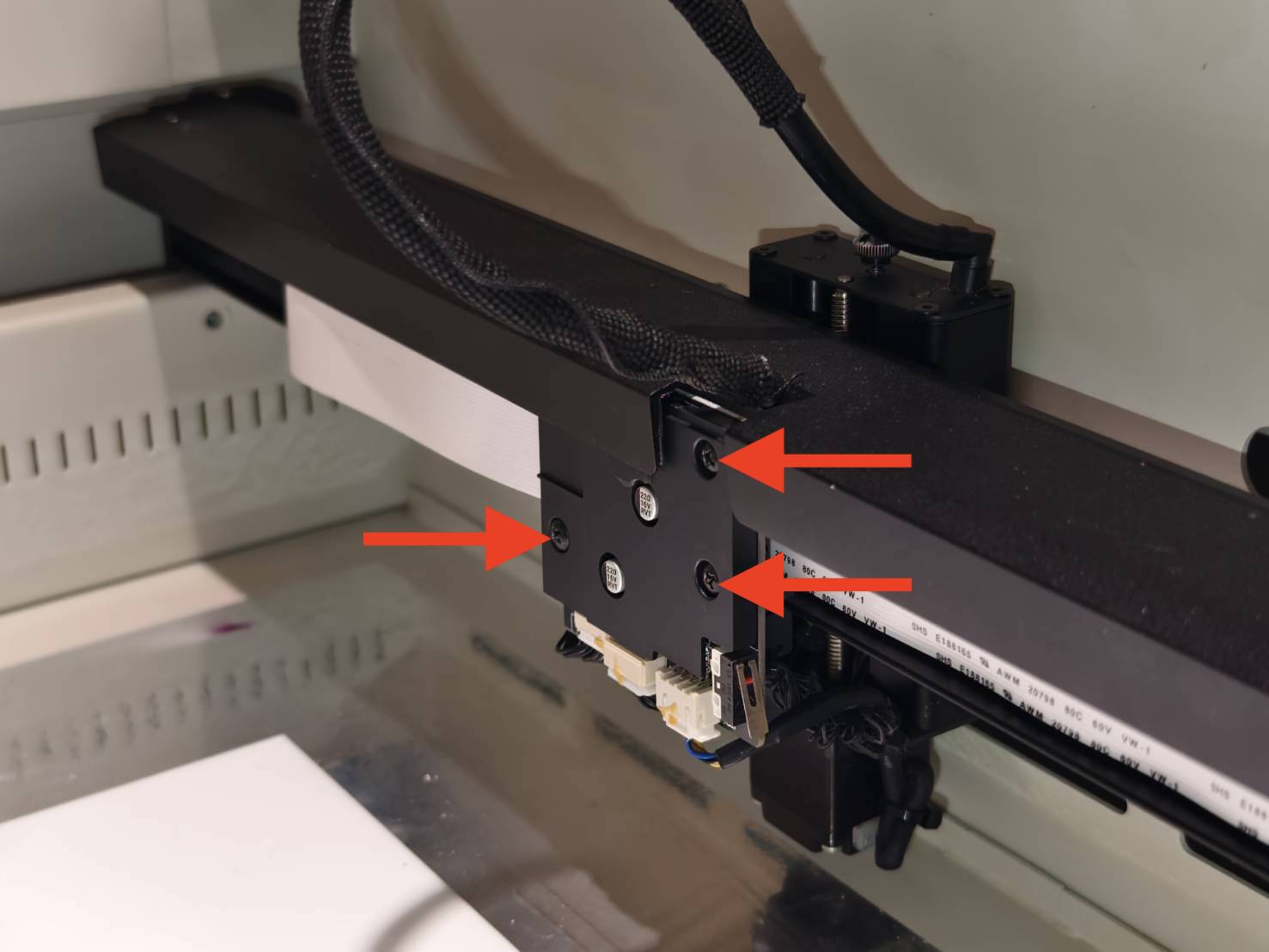

モジュールシート背面の3本のネジを外し、Z軸基板カバーを取り外します。
上部のネジを確認するには、ヘッドを金属板の隙間に移動させてください。

手順3

ケーブルのコネクタロックを解除し、Z軸基板からケーブルを抜きます。
残っている粘着テープは取り除く必要はありません。

手順4

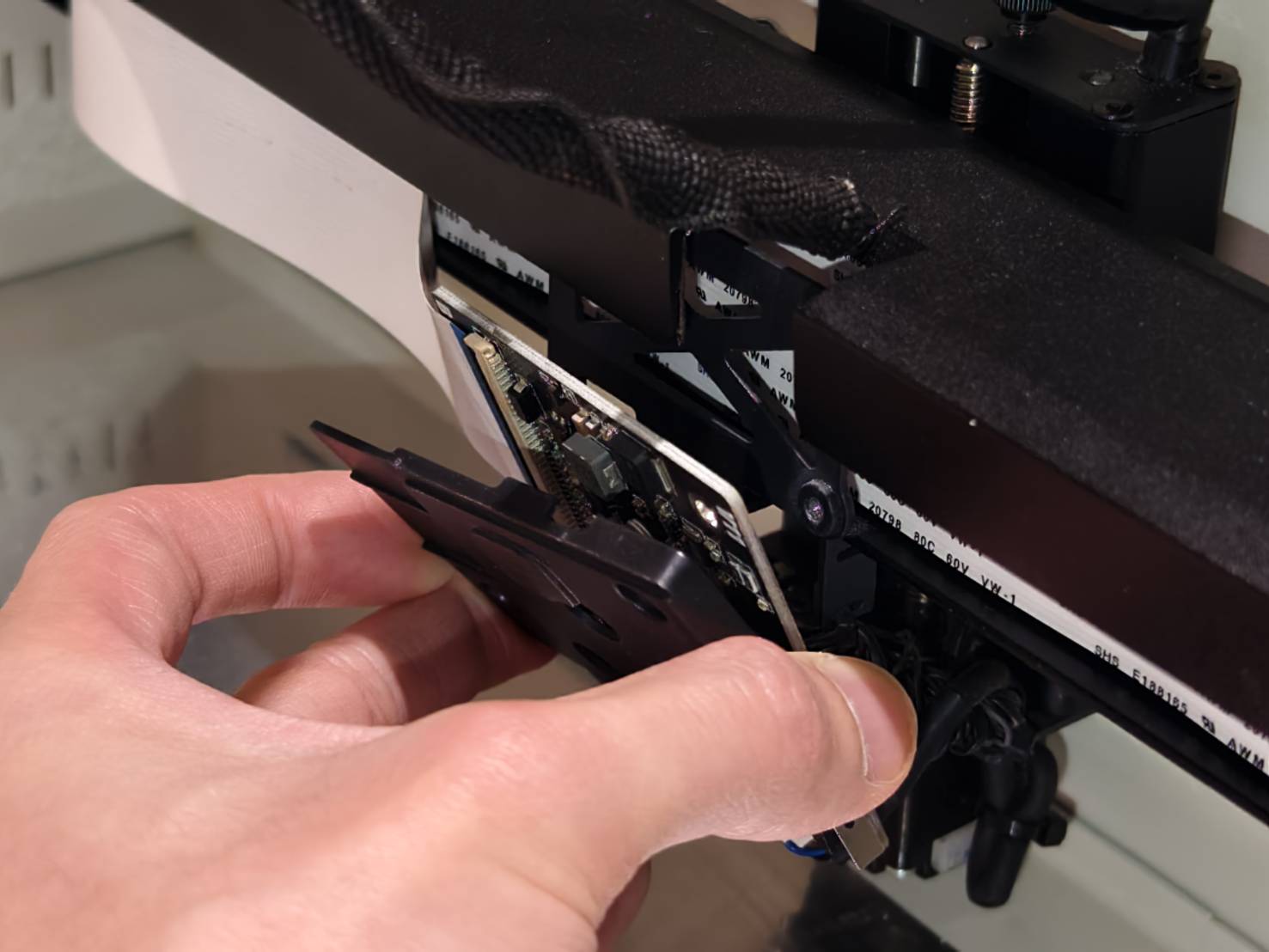

装置の正面パネルに向かって左側で、X軸モーターケーブルを抜き、2mmの六角ネジ2本を外し、X軸基板カバーを取り外します。
（細長い六角ドライバーを使用すると、作業スペースが確保しやすくなります。）

手順 5

ケーブルのコネクタロックを解除し、X軸基板からケーブルを抜きます。

手順 6

30ピンフラットケーブルを取り外します。

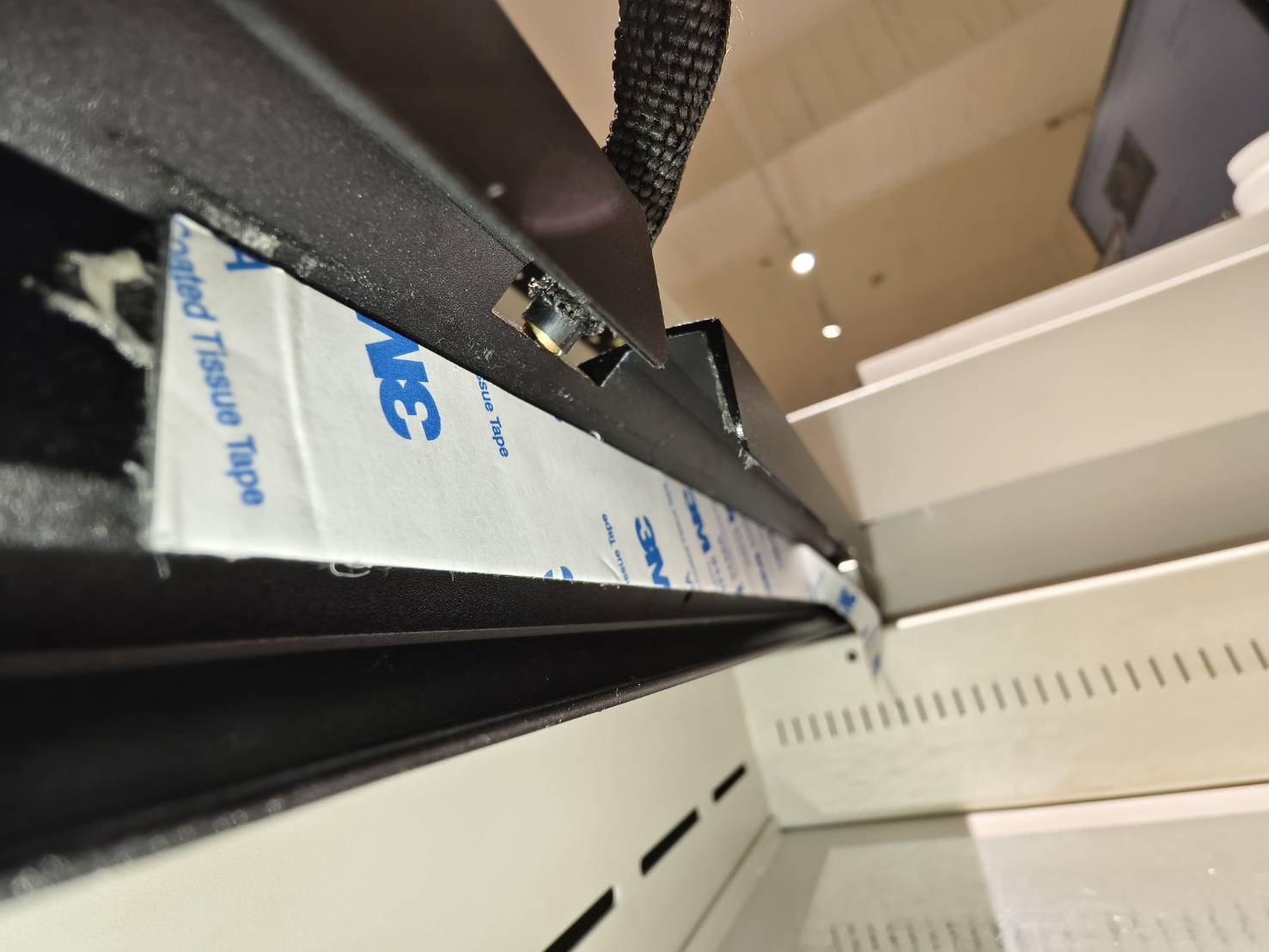

ケーブルの裏側には両面テープが貼られているため、直接剥がすとテープの残留物が残りやすくなります。下から慎重に引き上げて取り外すことをお勧めします。
取り外し後に残留物がある場合は、黒い発泡部分を必ず除去してください。白い接着剤部分は清掃不要です。作業前に一度動画をご覧いただくことをお勧めします。

手順 7

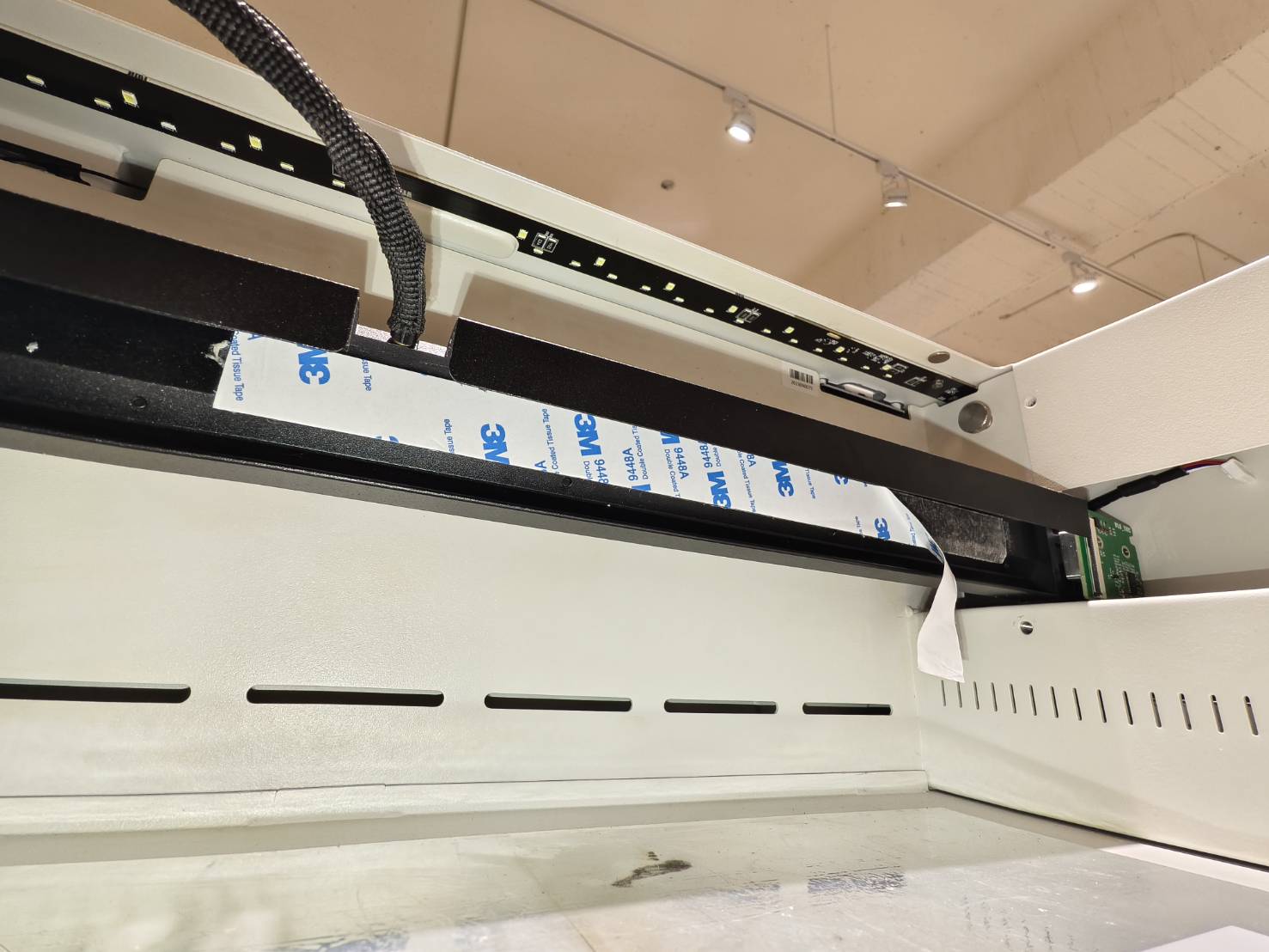

残留物の除去を確認後、新しい両面テープを板金の内側に貼り付けます。次の作業を容易にするため、あらかじめテープの一部を剥がしておきます。

テープを貼り付ける前に、ステップ7の内容をよくお読みいただき、開始位置と板金の面取り位置をご確認ください。最後に動画を視聴し、テープが正しく貼られていることを確認してください。

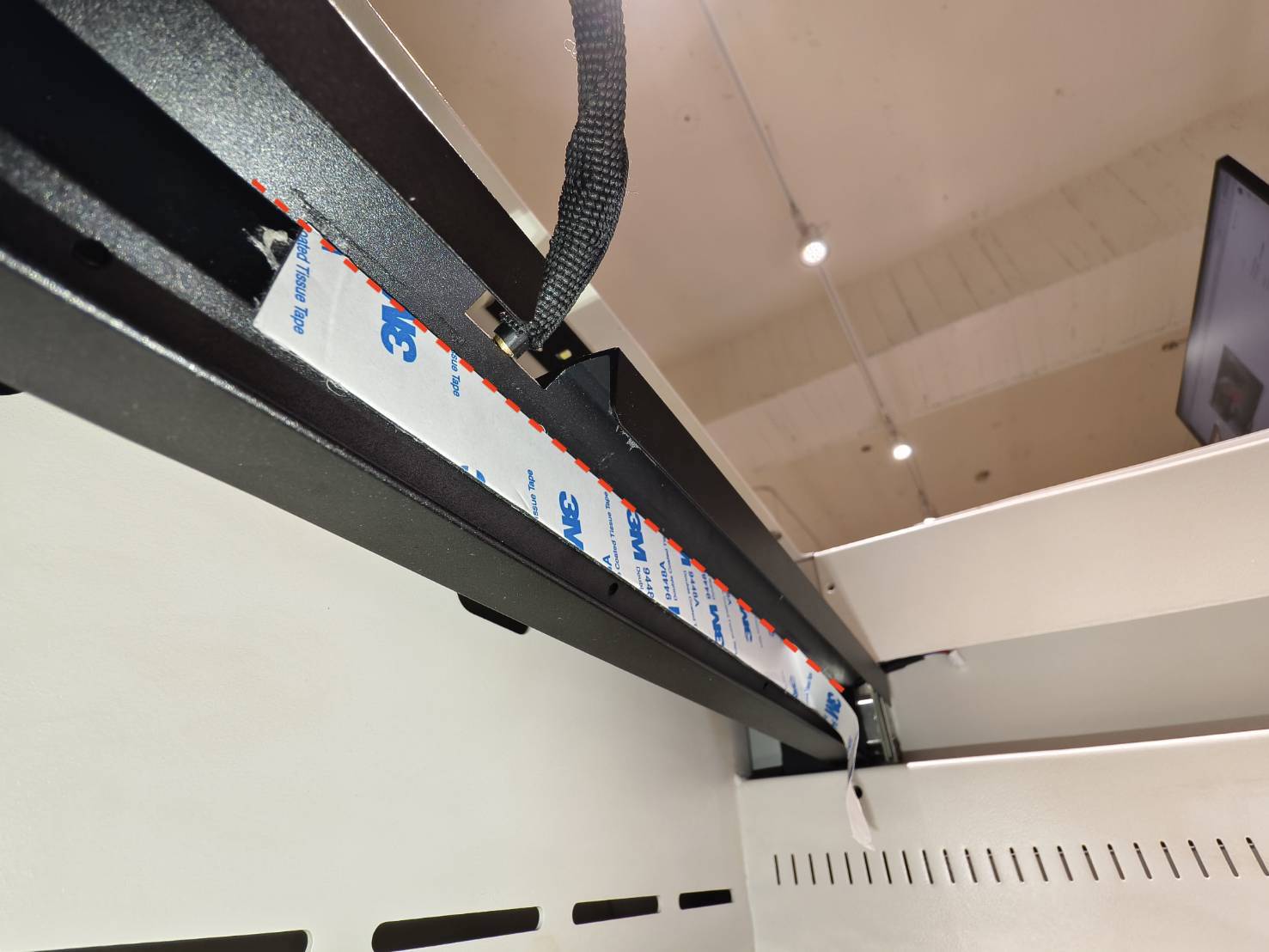

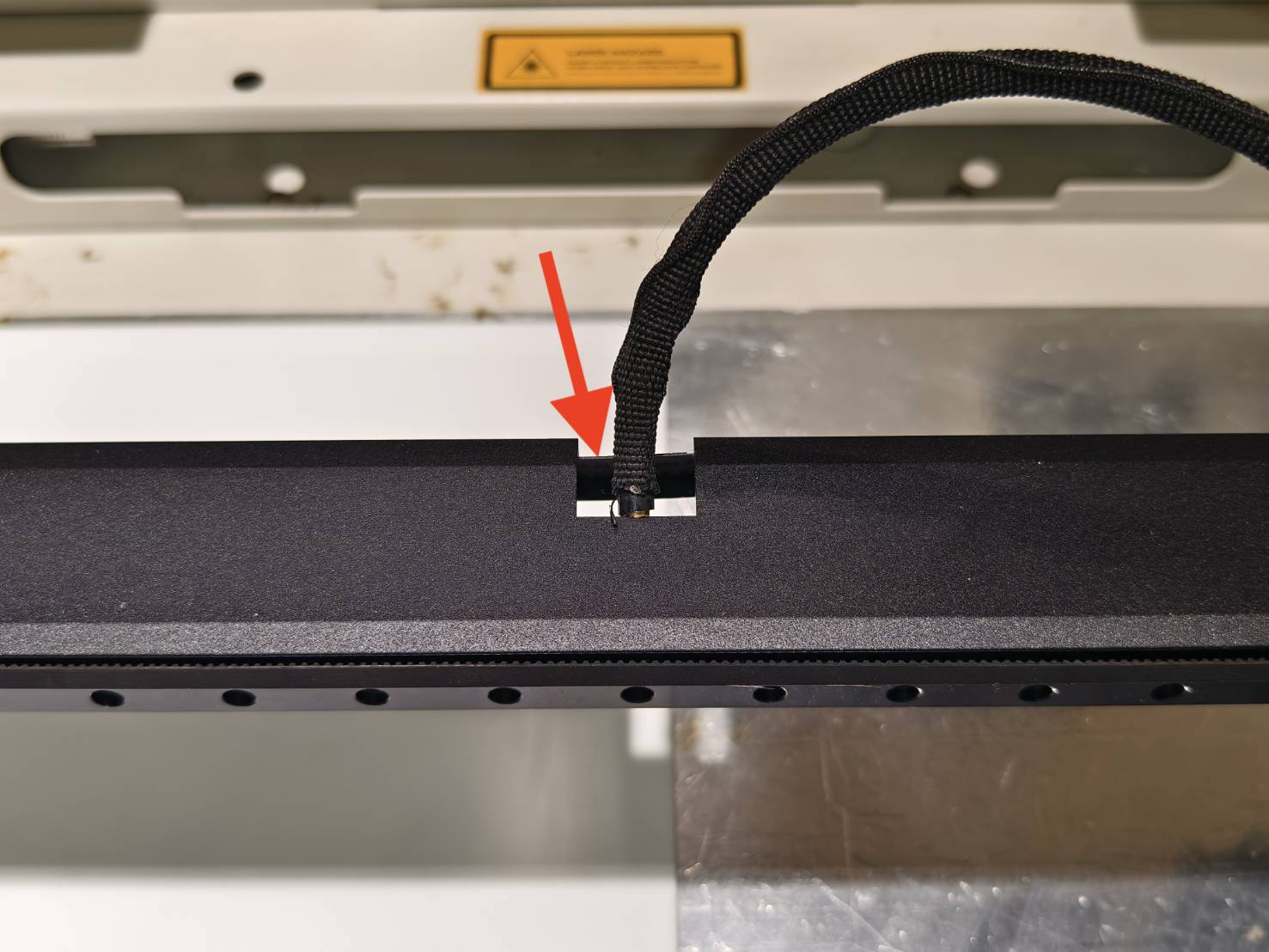

• 開始位置:

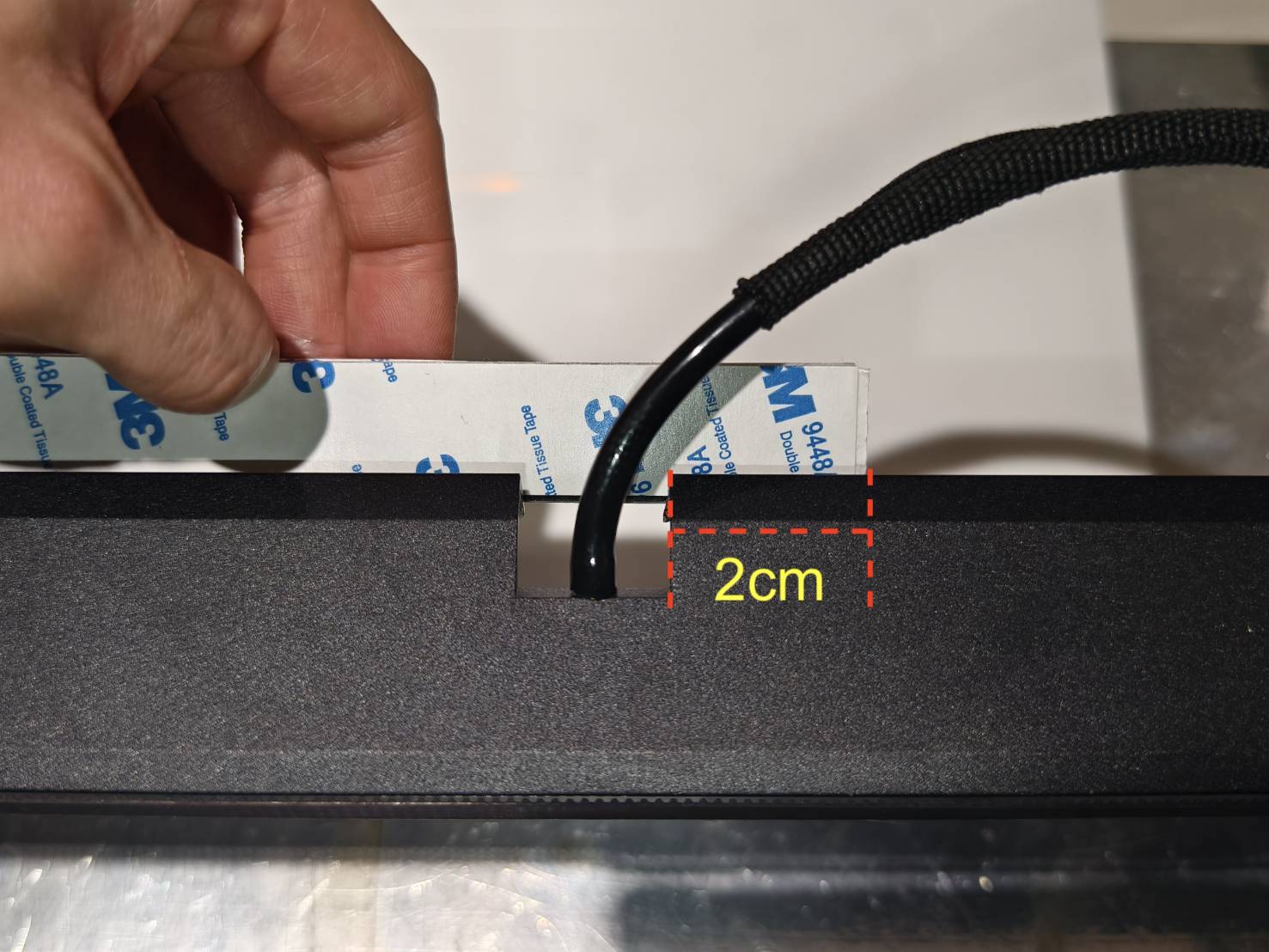

  両面テープはX軸モーター側(タッチスクリーンに向かって機械の左側)に貼り付けます。開始位置は隙間/開口部の右側約2cmの位置です。

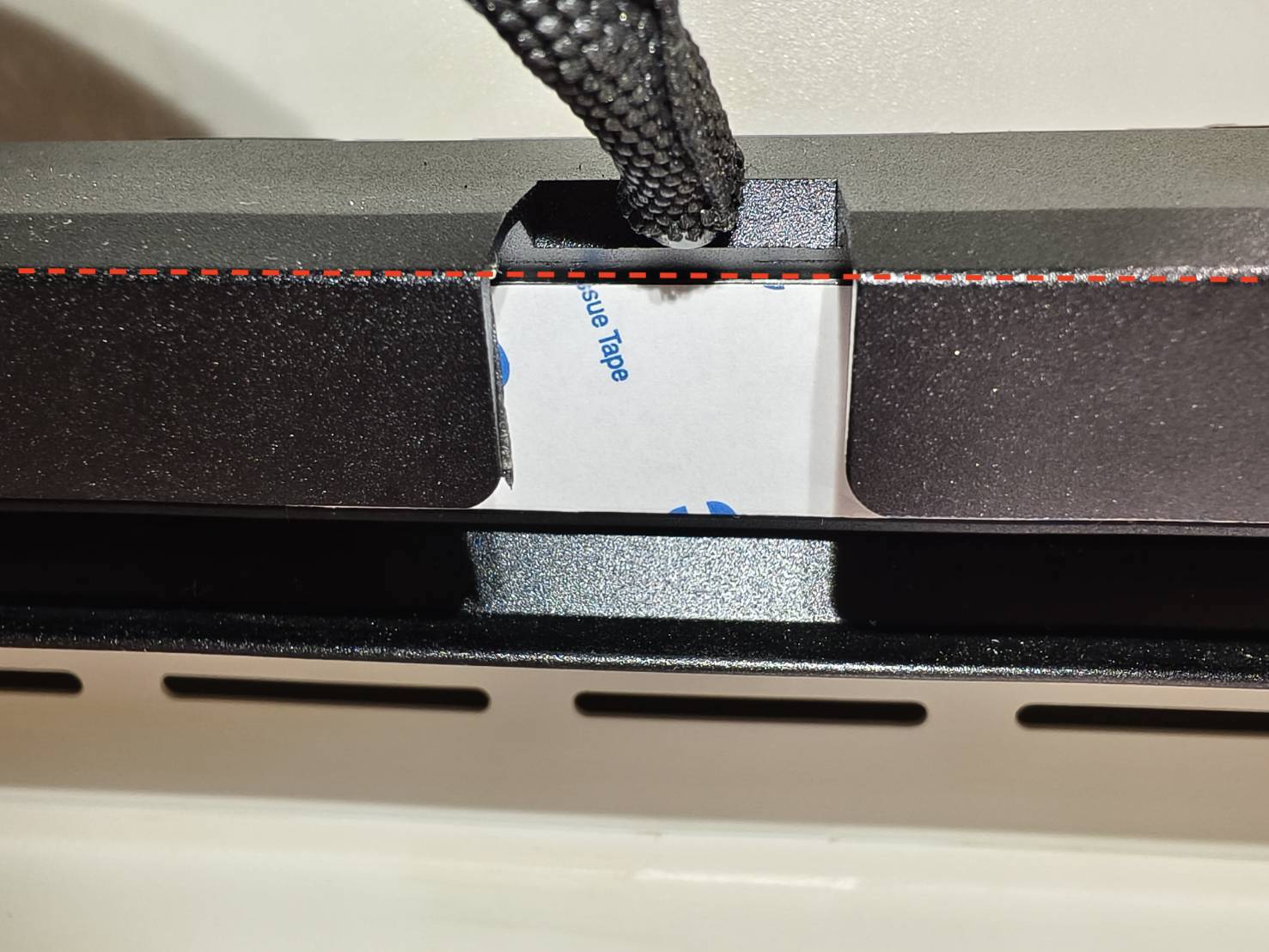

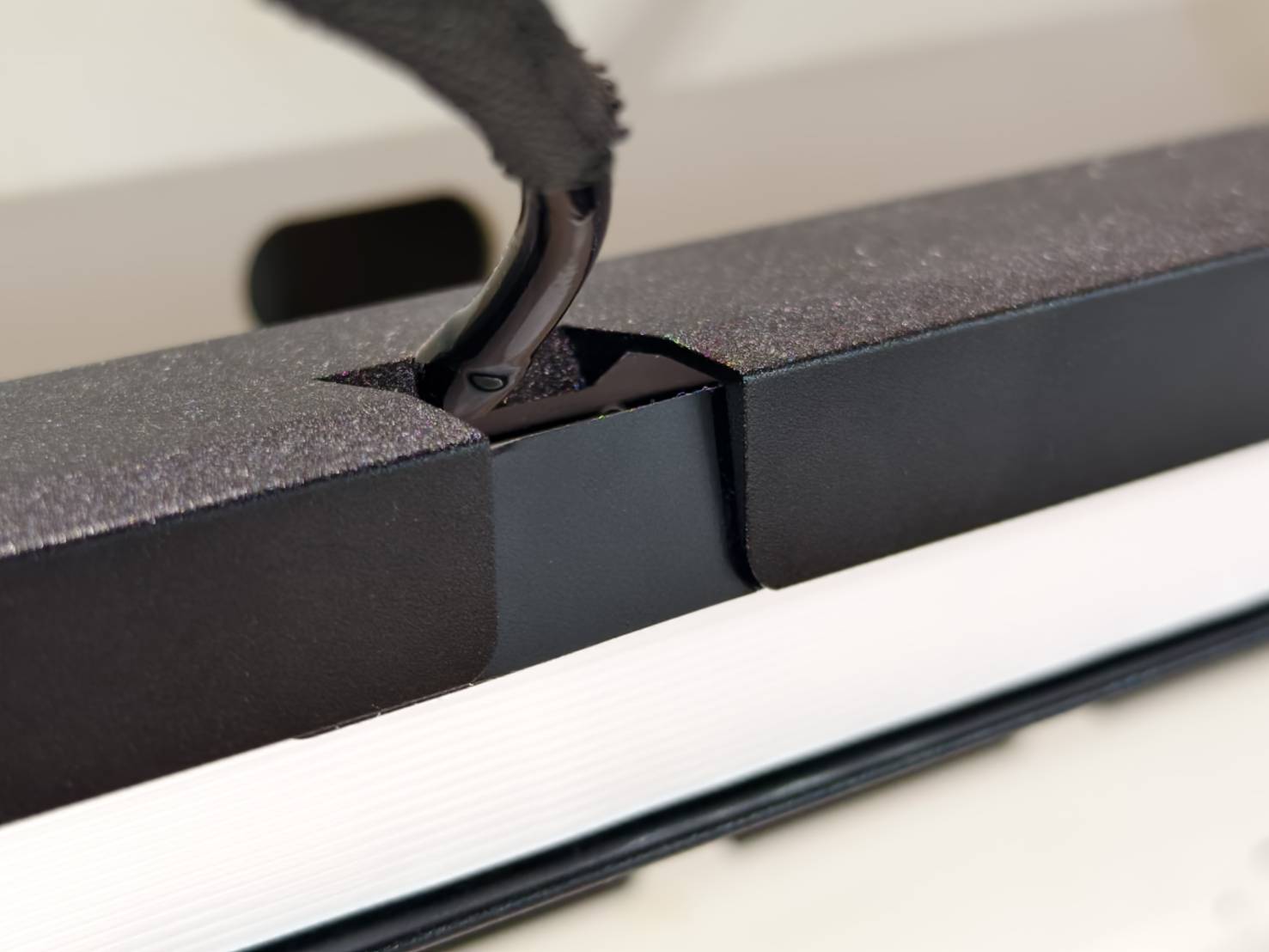

• シートメタルの面取り:
  面取り面の位置は、下図のように指で触れる部分です。
  テープを面取り面に貼り付けることはできません。



• テープは、マーキングラインの下端、つまり面取り面の下端に貼り付けてください。


• 動画:


ステップ8

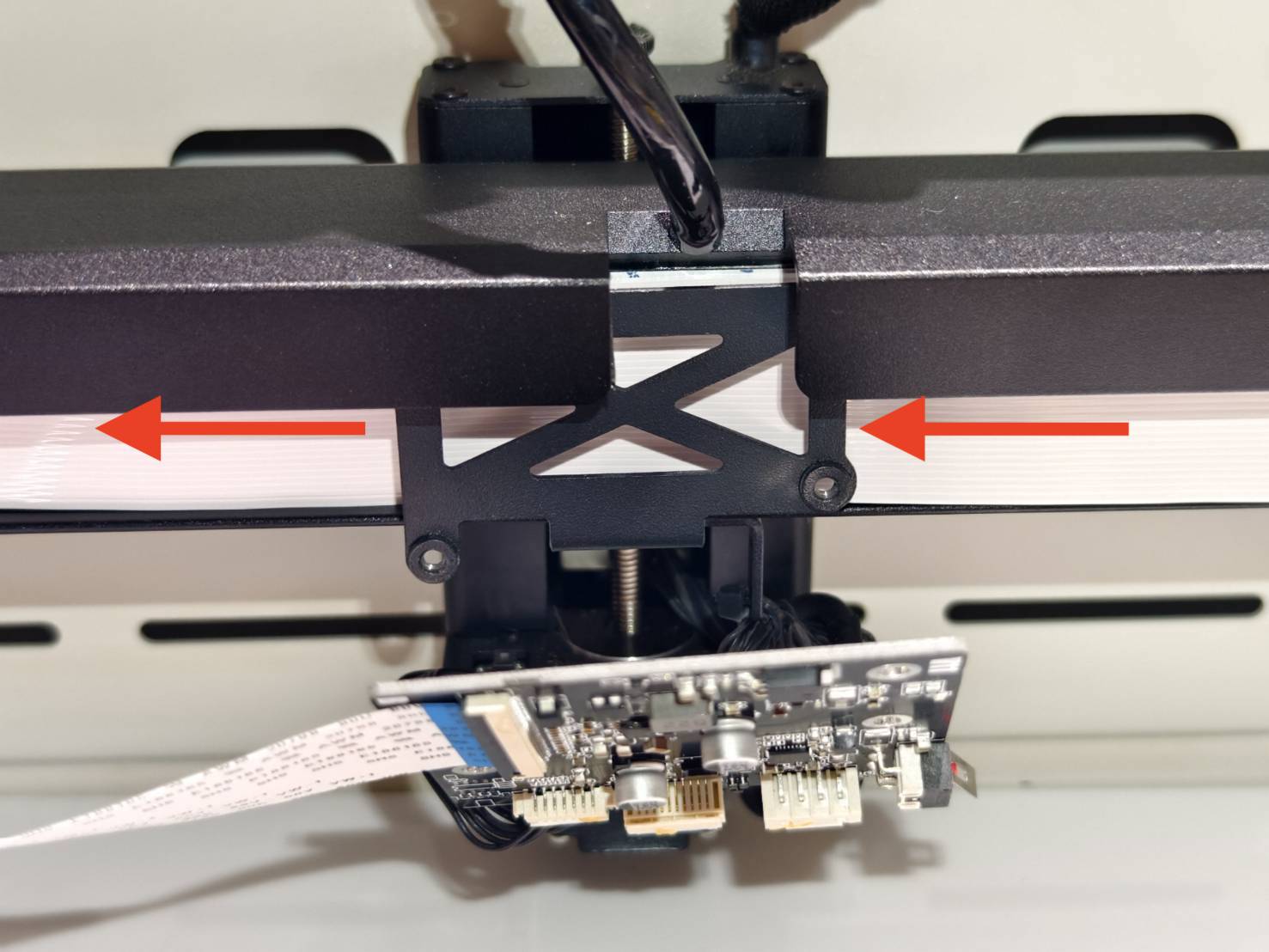

新しいケーブルをZ軸ボードに取り付けます。ケーブルはスロットの中央に位置するようにしてください。正しく取り付けられていれば、クリップは容易にロックできるはずです。
以下の説明をご覧いただき、ケーブルを挿入する正しい位置を確認し、適切に取り付けられていることをご確認ください。

• ケーブルスロットの両端は、図のようにわずかに盛り上がっています。

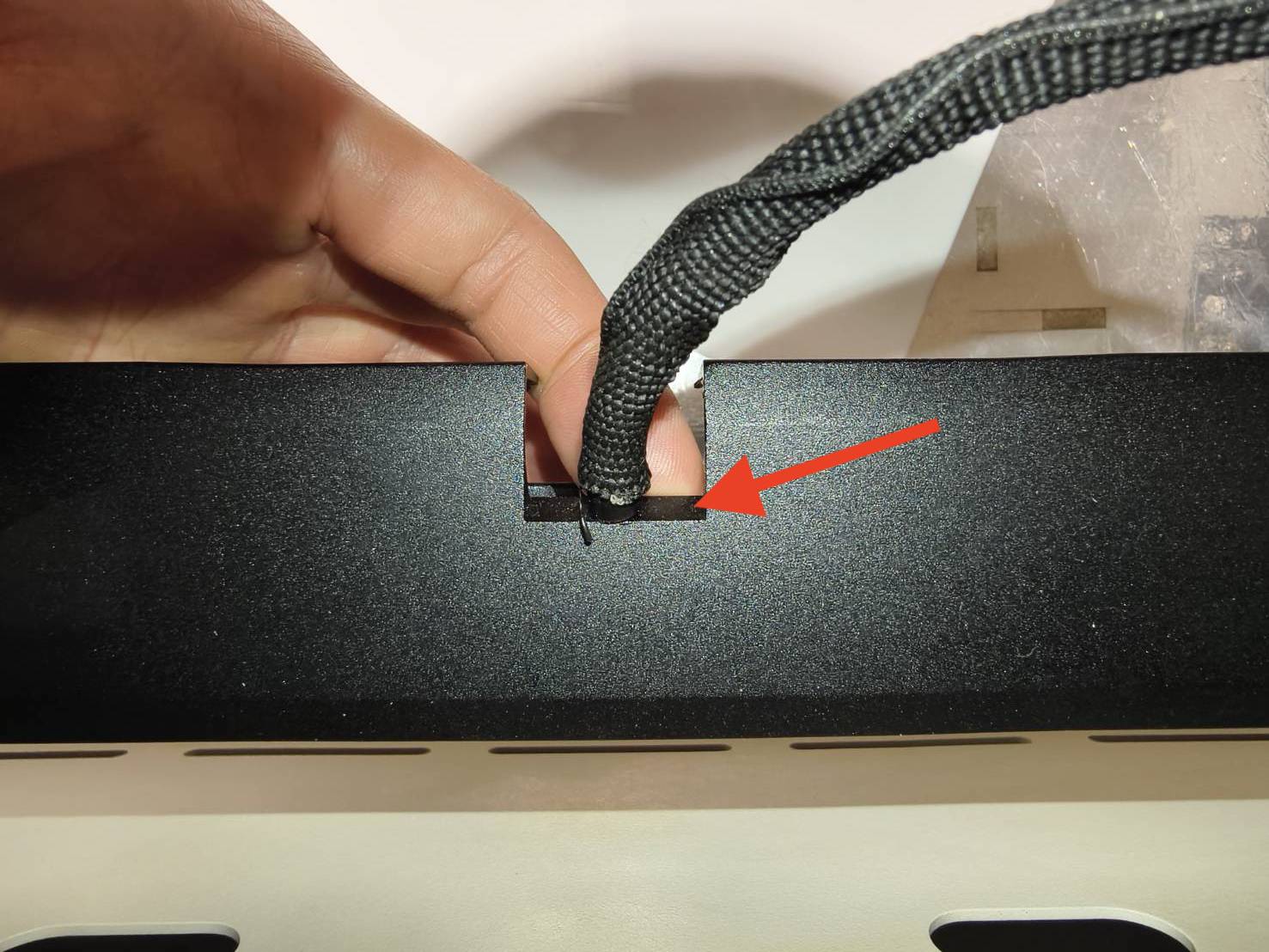

• ケーブルは中央に挿入する必要があります。正しく挿入されると、図のように端と同じ高さになります。
  (写真ではクリップがロックされていません。)



• 正しく挿入することでクリップが容易にロックでき、ケーブルはスロットと平行になります。写真のように表示されます。(写真ではクリップがロックされています。)

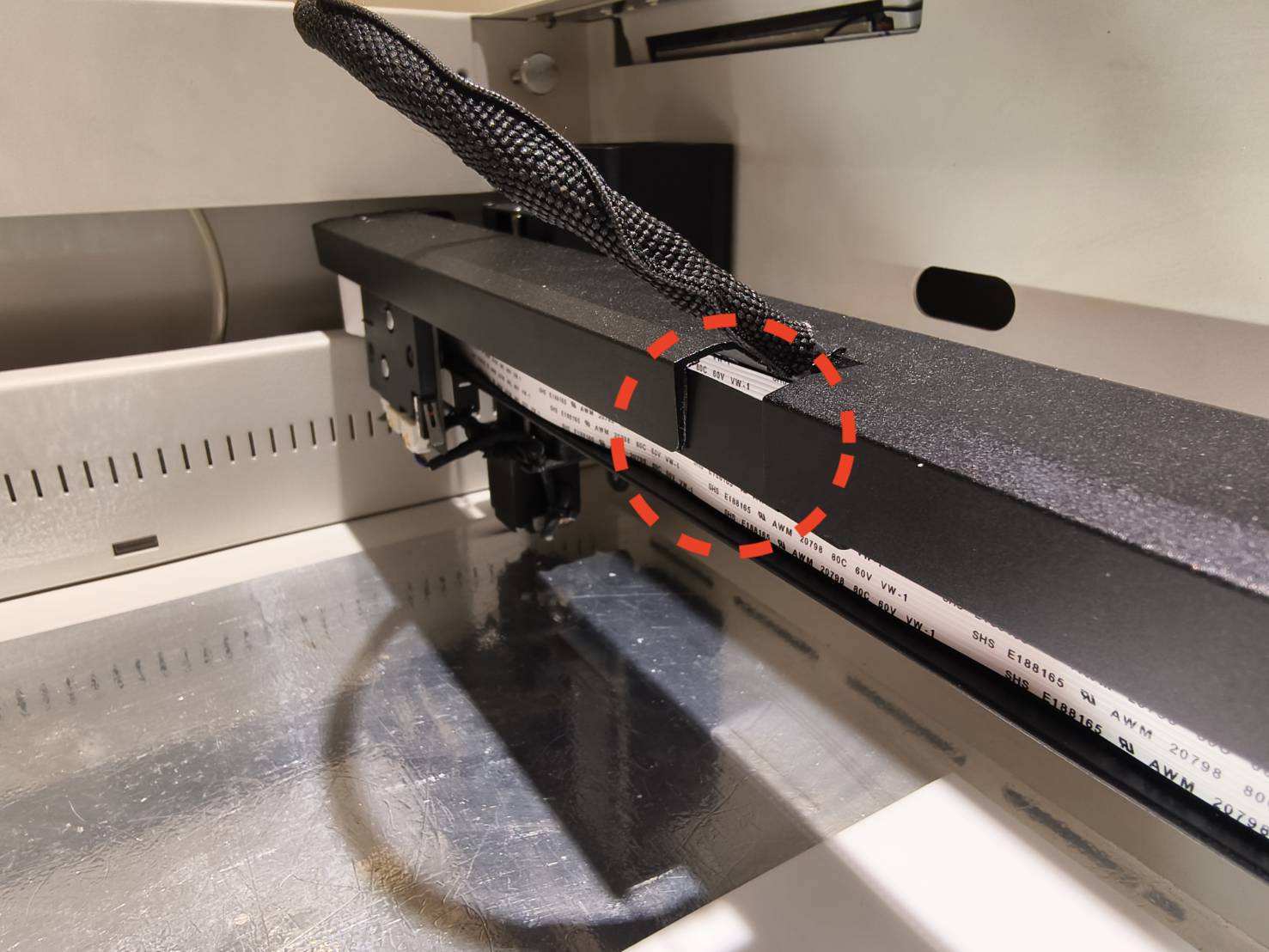

• ケーブルはZ軸制御ボードブラケットの後ろを通す必要があります。



• 動画:


ステップ9

新しいケーブルをX軸基板に取り付けます。ケーブルはスロットの中央に位置するようにしてください。正しく取り付けられていれば、クリップは容易にロックできるはずです。
で説明したように ステップ8、同じ方法でケーブルを接続してください。

動画:

（基板の色は取り付け方法に影響しません。）

ステップ10

X軸モーターケーブルを再接続し、レーザーヘッドを移動させて、Z軸制御基板のLEDが点灯するか確認します。

ステップ11

まず、ネジでZ軸制御基板を所定の位置に固定します。次に、装置の電源を入れ、左ボタンでフォーカスを合わせます。レーザーヘッドが正しくフォーカスされているか確認してください。

動画:

ステップ12

電源を切り、モーターケーブルを取り外し、X軸制御基板カバーを取り付け、2mmの六角ネジ2本を締めてから、X軸モーターケーブルを再接続します。

ステップ13

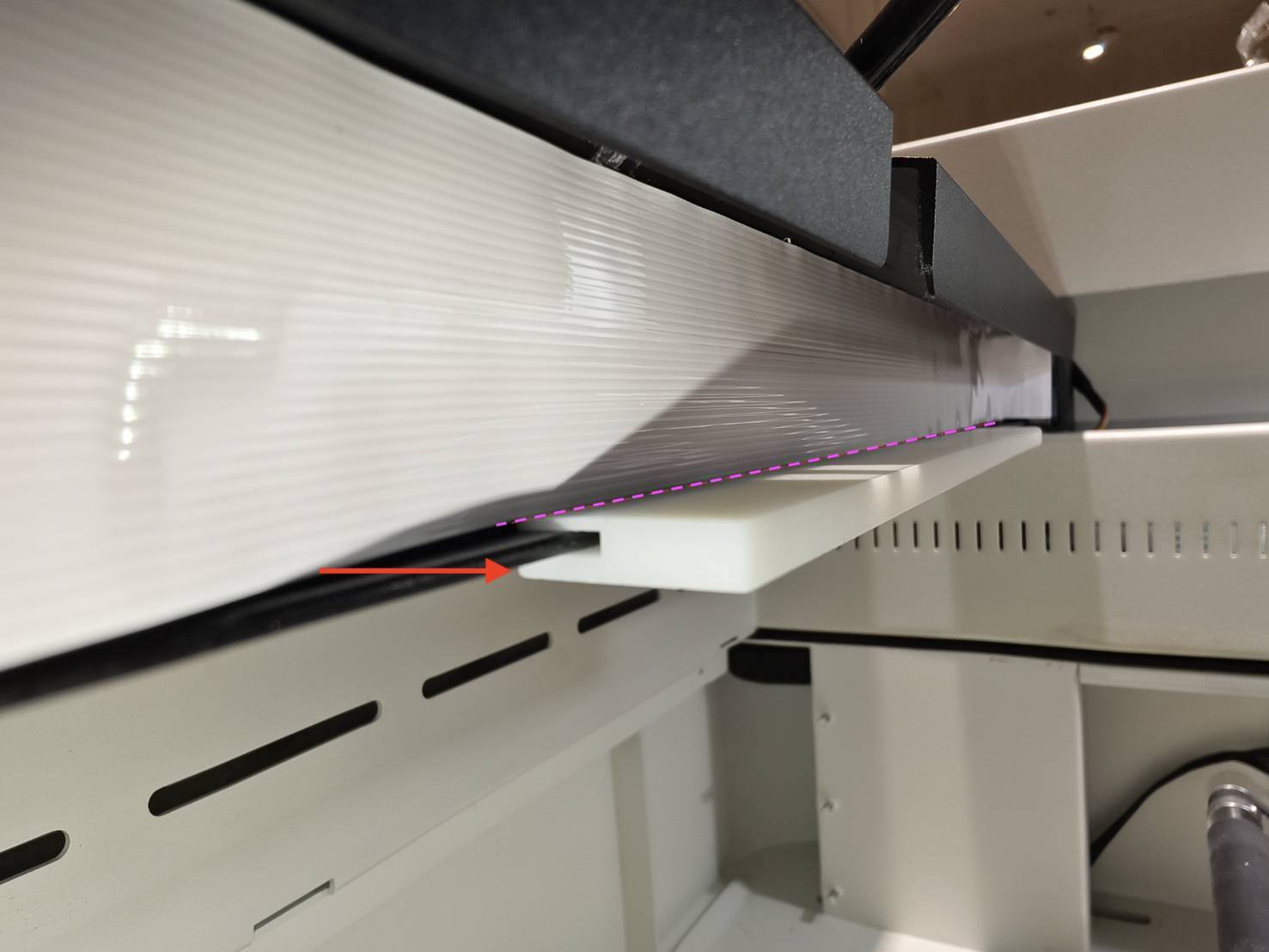

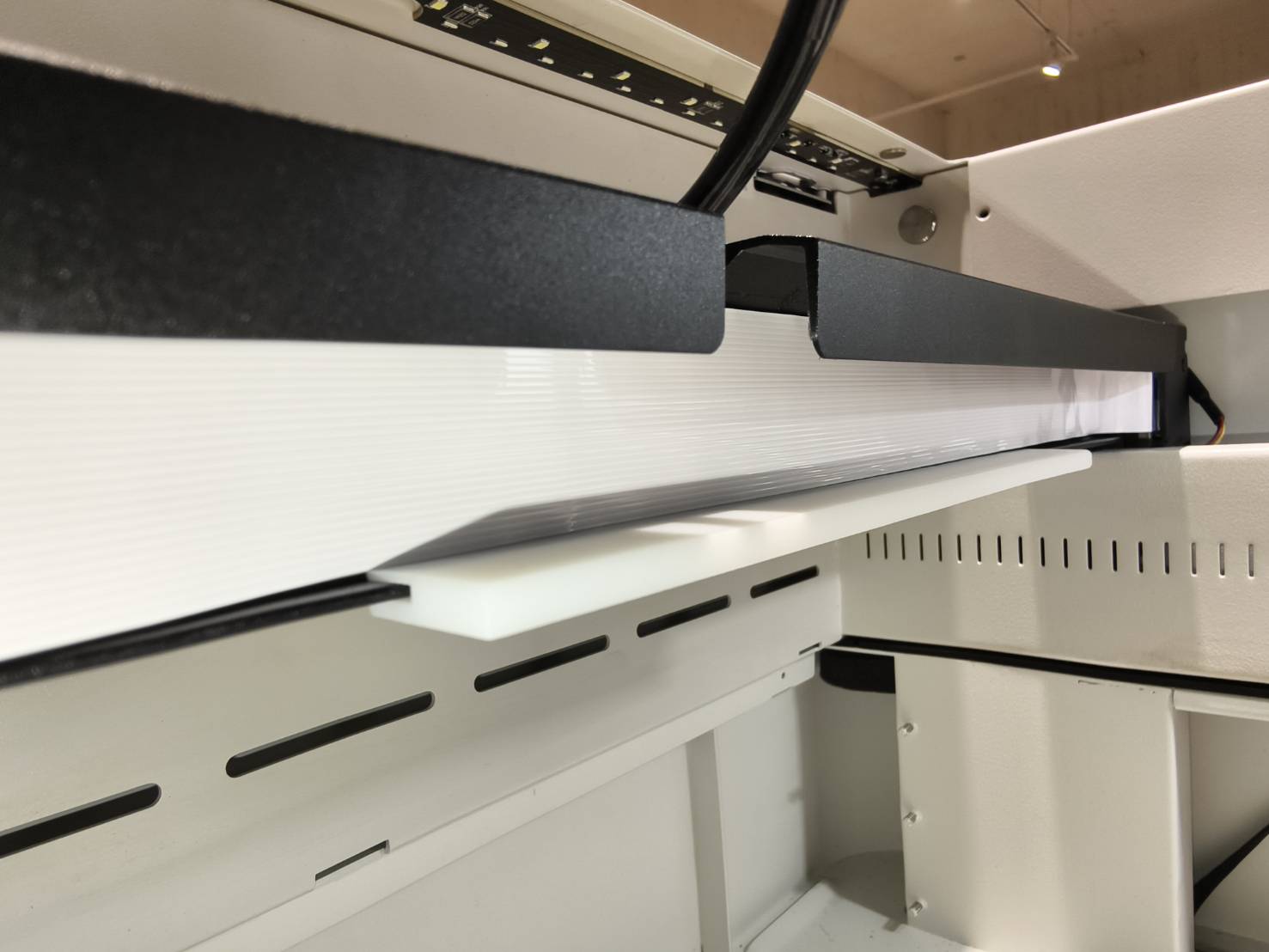

モジュールシートを右に移動し、ケーブルツール/治具をX軸の下部フレームに挿入します。
ツールの厚い側を下向きにします。
その後、テープからフィルムを完全に剥がします。ケーブルの下端をツールに合わせ、ケーブルを後方に押して金属シートに貼り付けます。

ツールの厚い端を下向きにします。ケーブルの下端をツールの上端に合わせ、後方に押して固定します。


動画:

ステップ14

ケーブルツールを取り外し、3本のネジでZボードカバーを取り付けます。

動画:

ステップ15

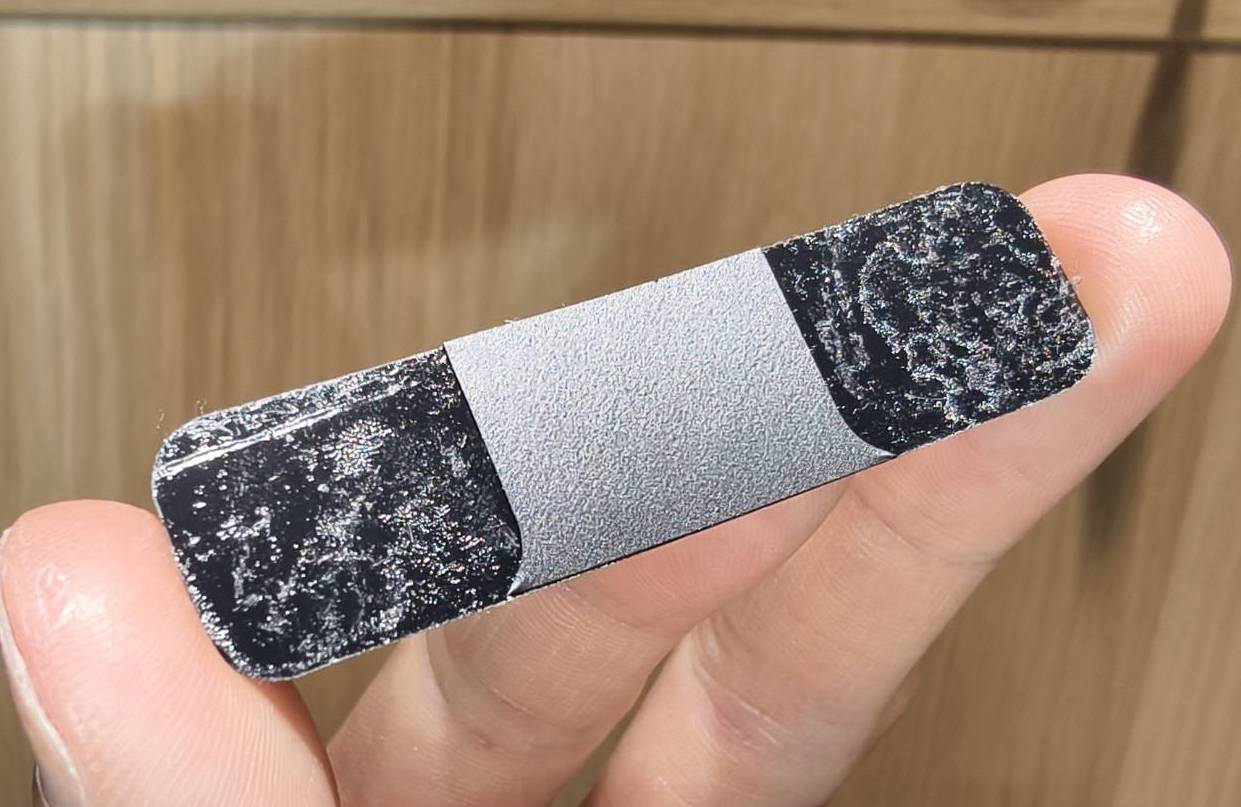

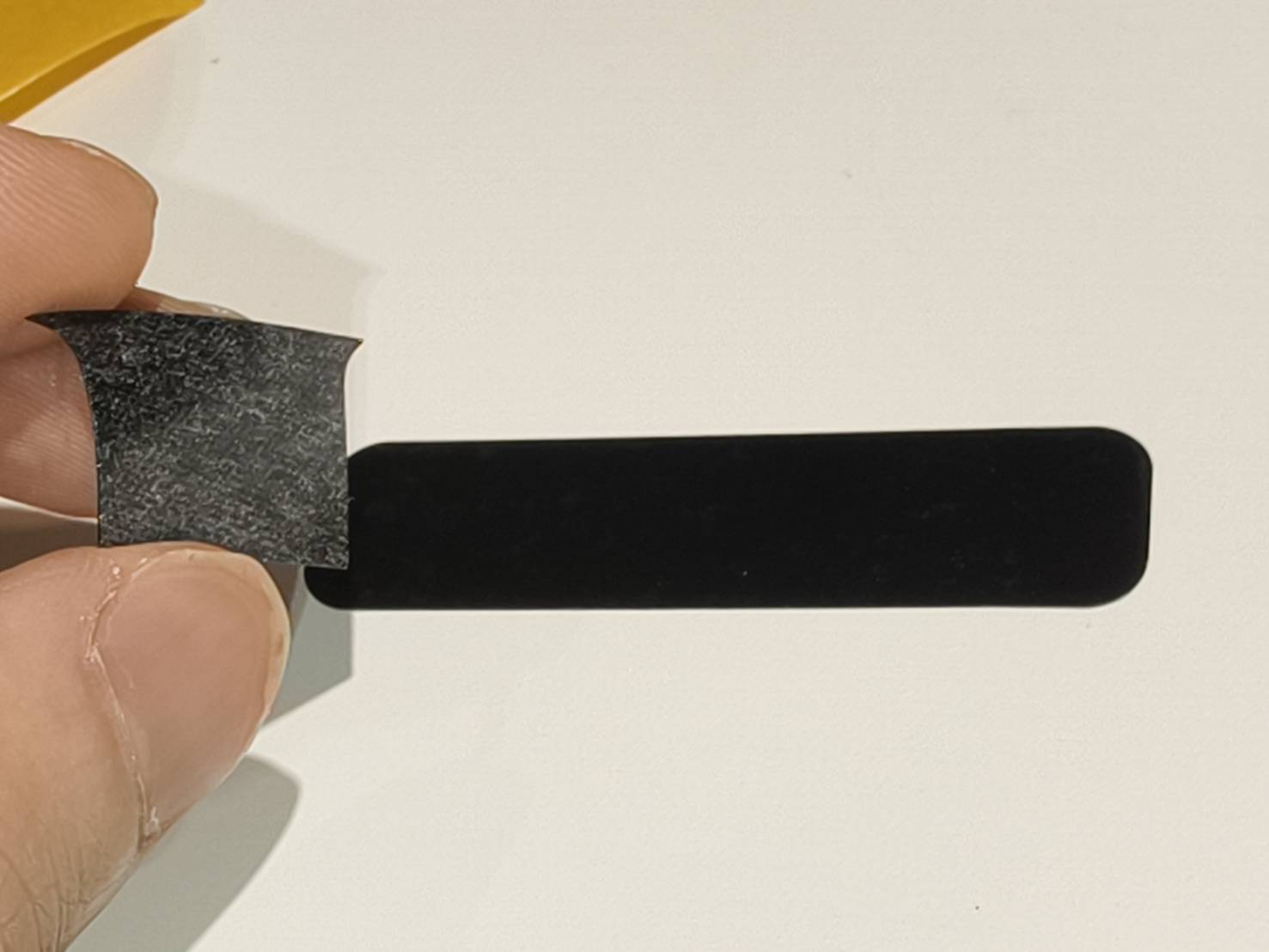

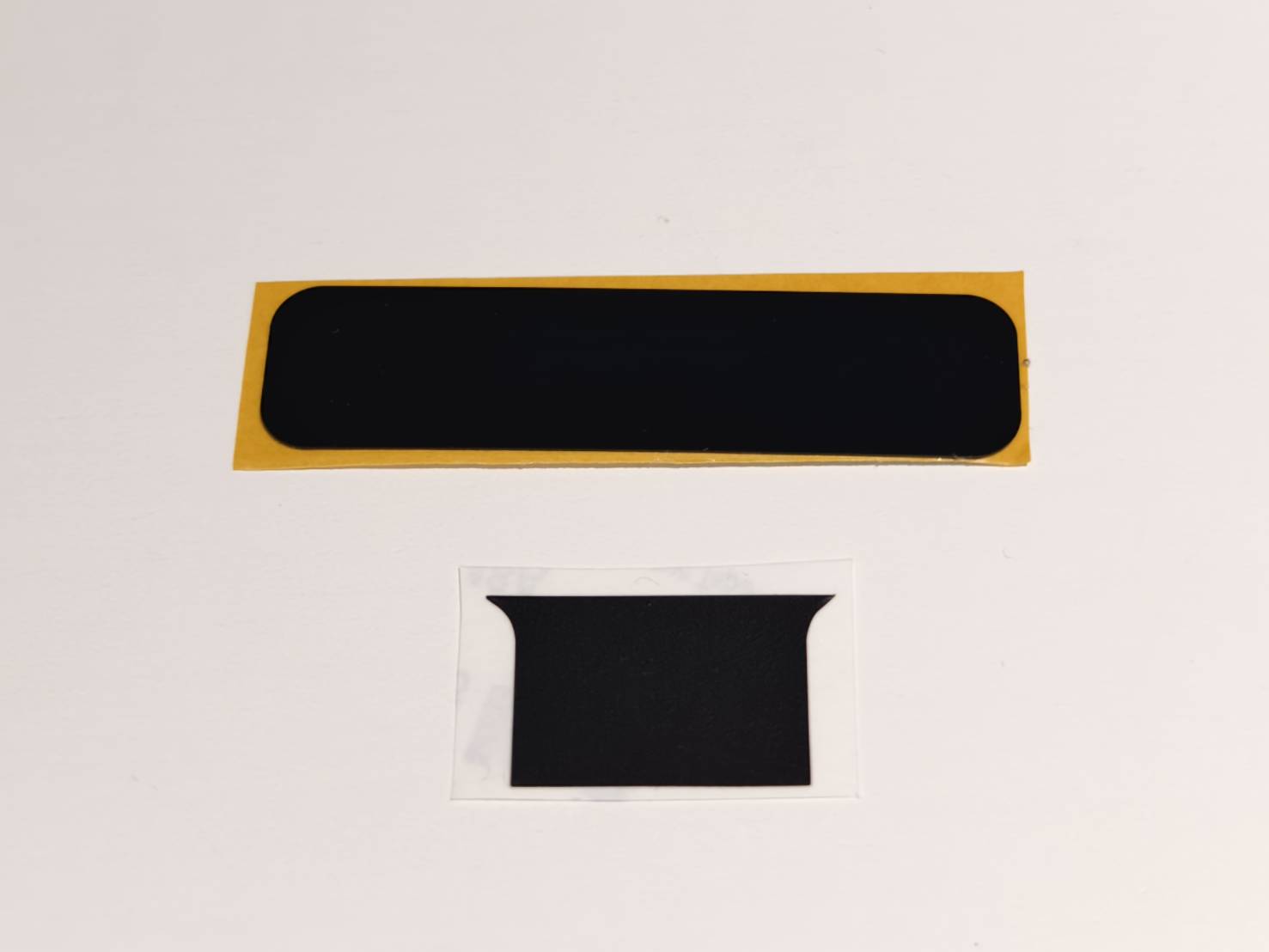

四角いステッカーを長尺マイラーに貼り付けます。
2枚のマイラーの粘着面が互いに向かい合うようにしてください。


2枚のマイラーの粘着面は互いに向かい合うようにします。


完成図

ステップ16

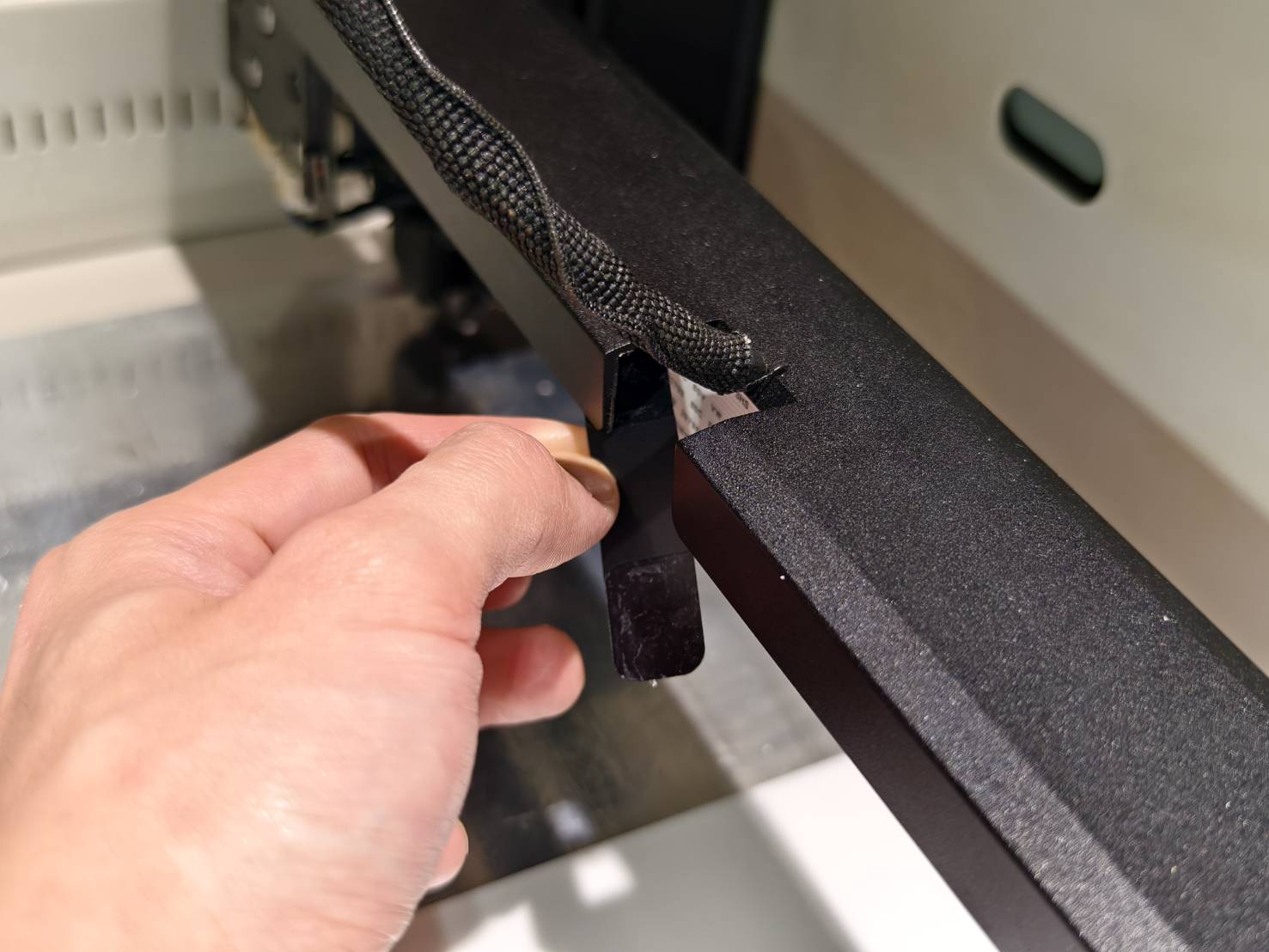

マイラーをX軸の開口部に取り付けます。耳部分は下向きにしてください。

動画:
