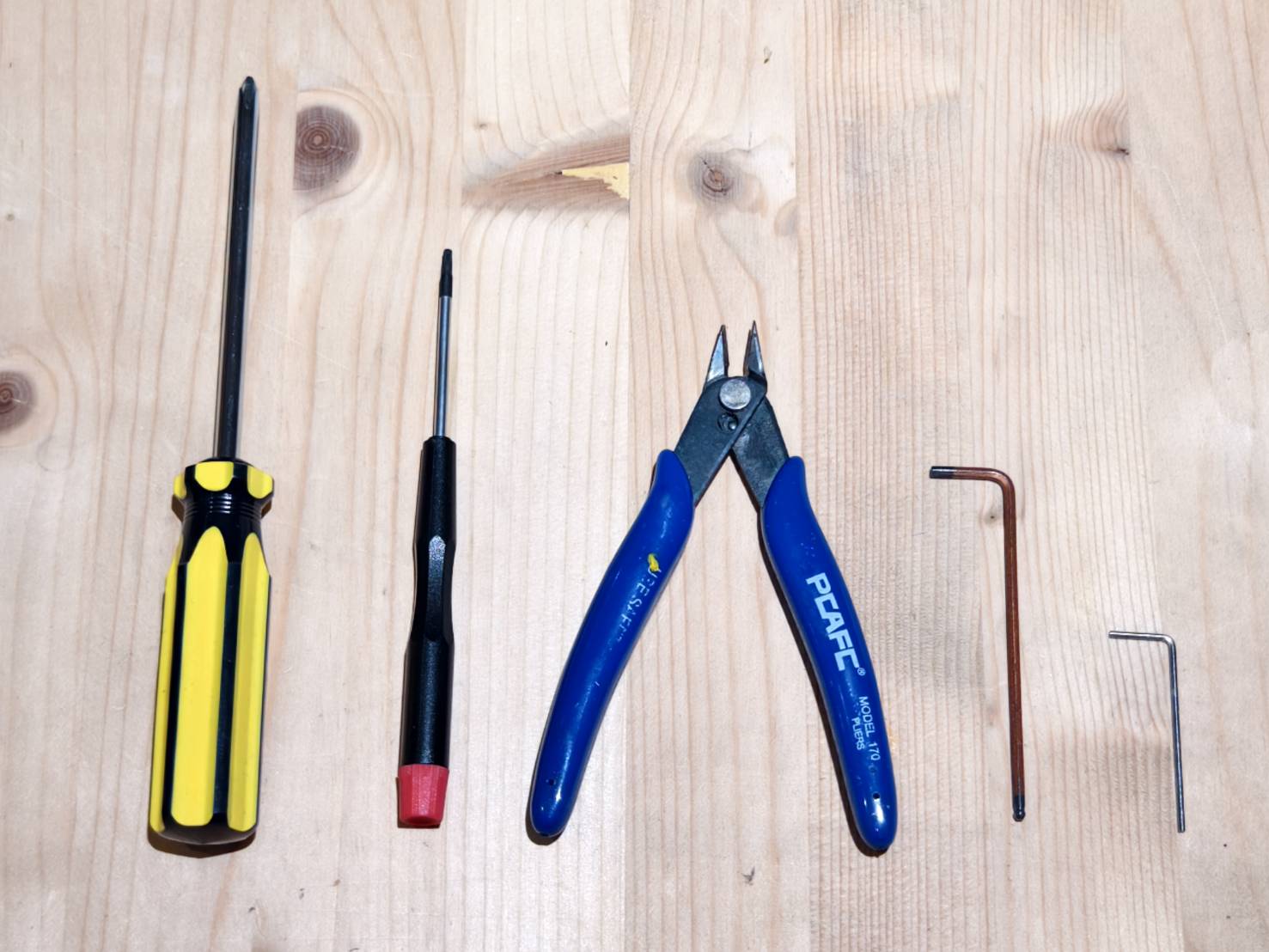

工具
| 1 |
プラスドライバー |
| 2 |
トルクスT8ドライバー ドライバー |
| 3 |
ニッパー |
| 4 |
2.5mmの六角レンチ |
| 5 |
1.5mmの六角レンチ |
手順1

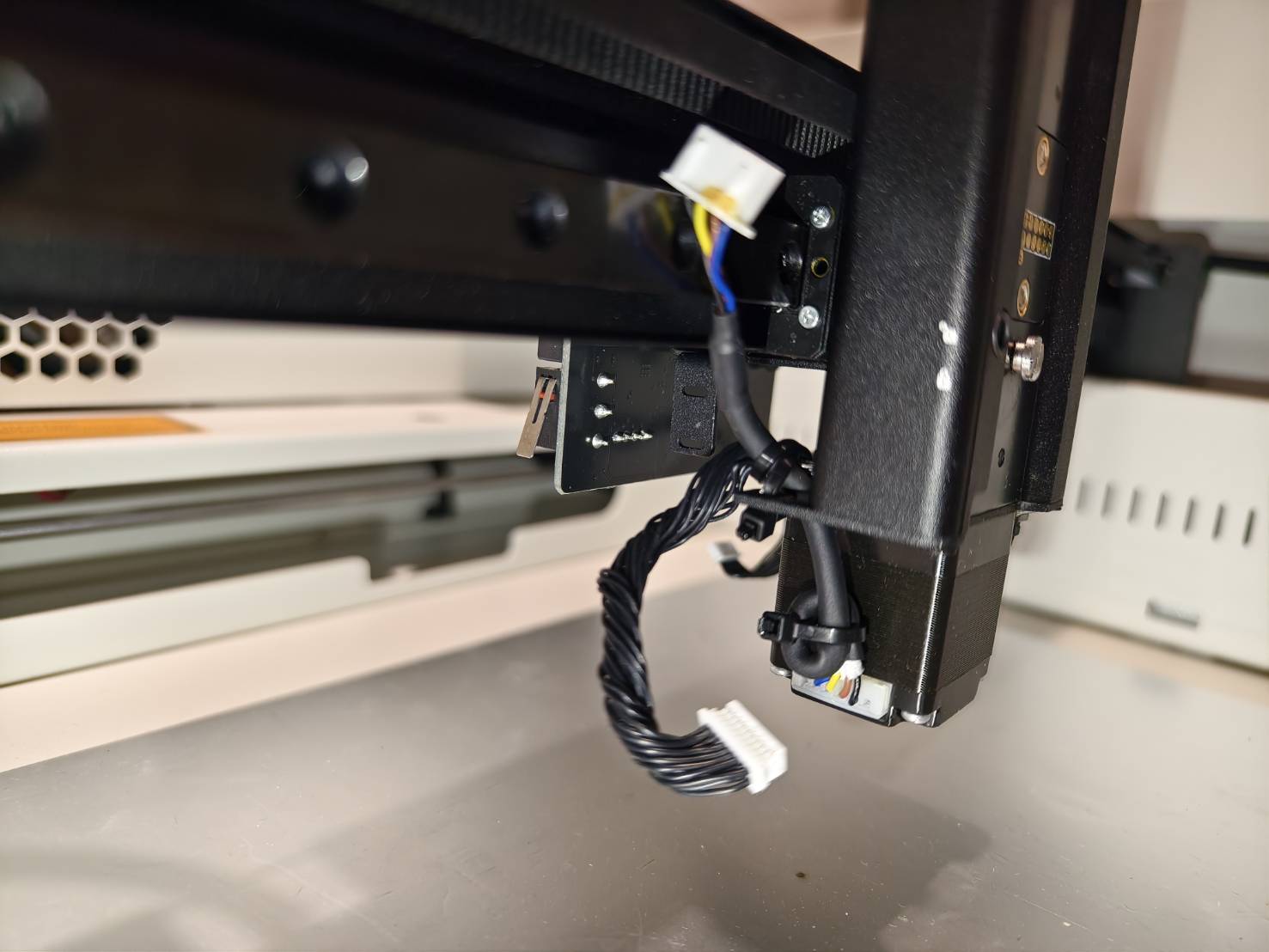

下図に示されている3本のケーブルを外してください。
手順2
六角レンチを使用して、X軸ベルトのテンションスプリングを取り外してください。
手順3

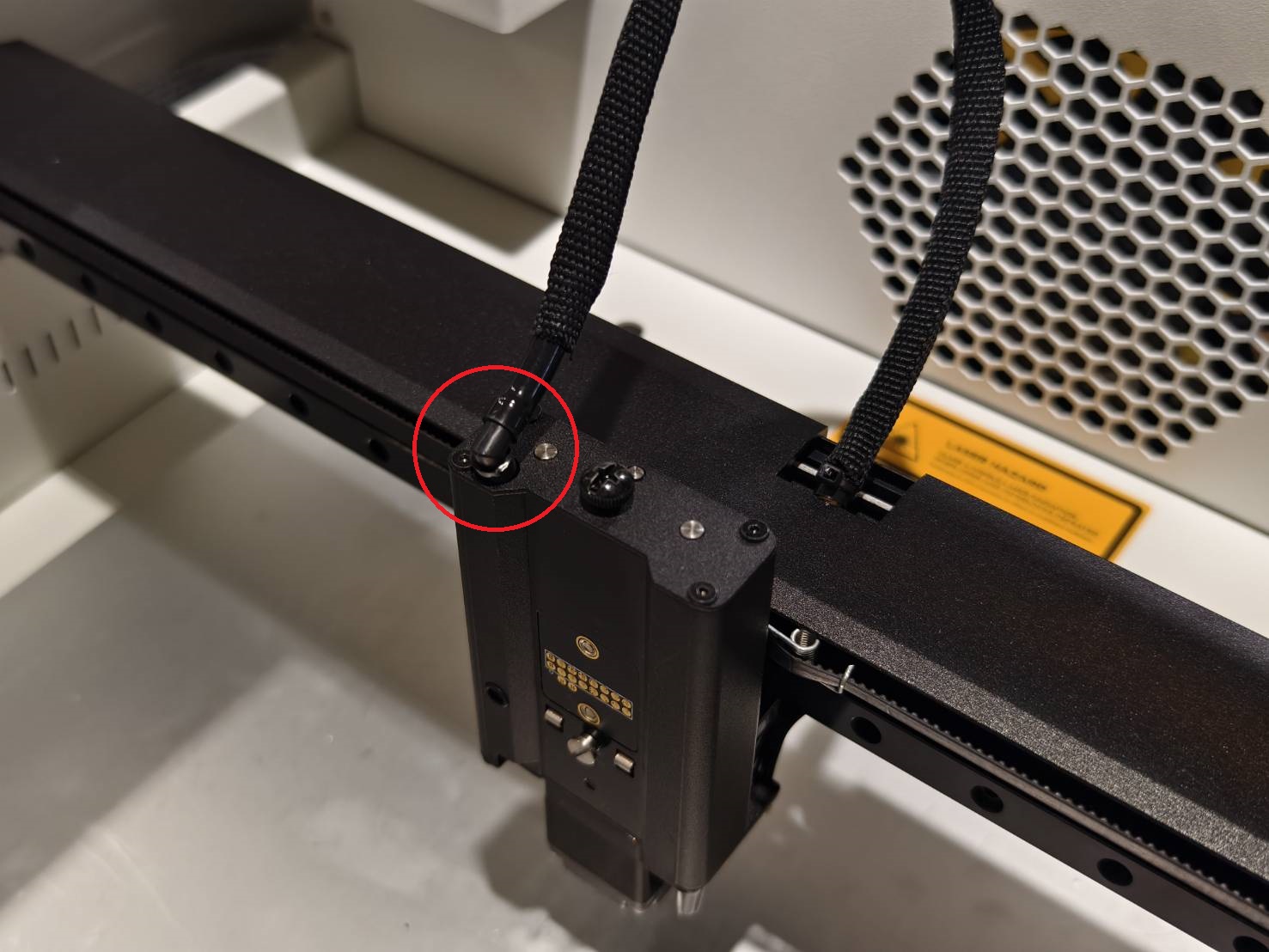

L字型コネクタ付きのエアホースをモジュールシートから取り外してください。

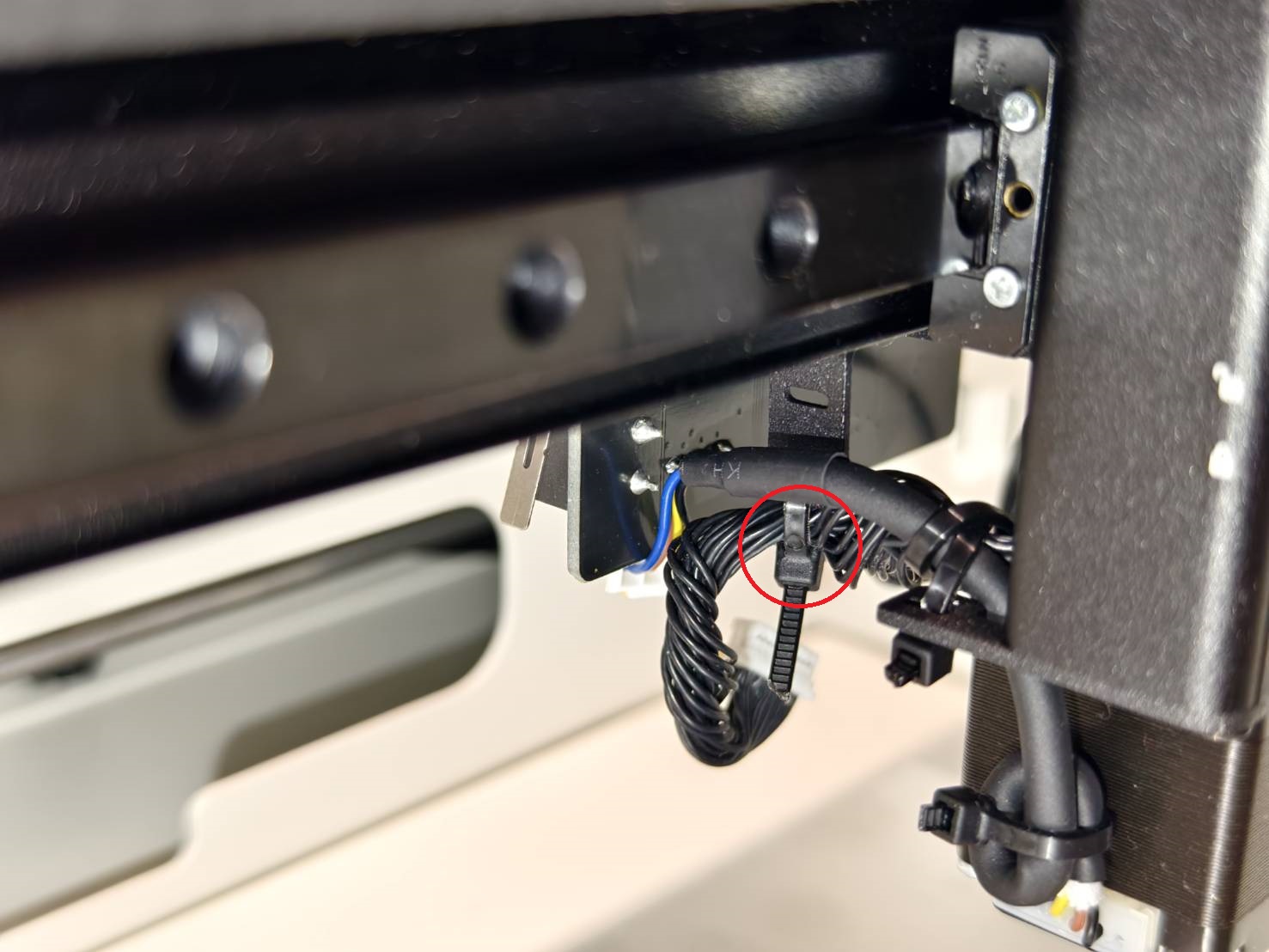

手順4

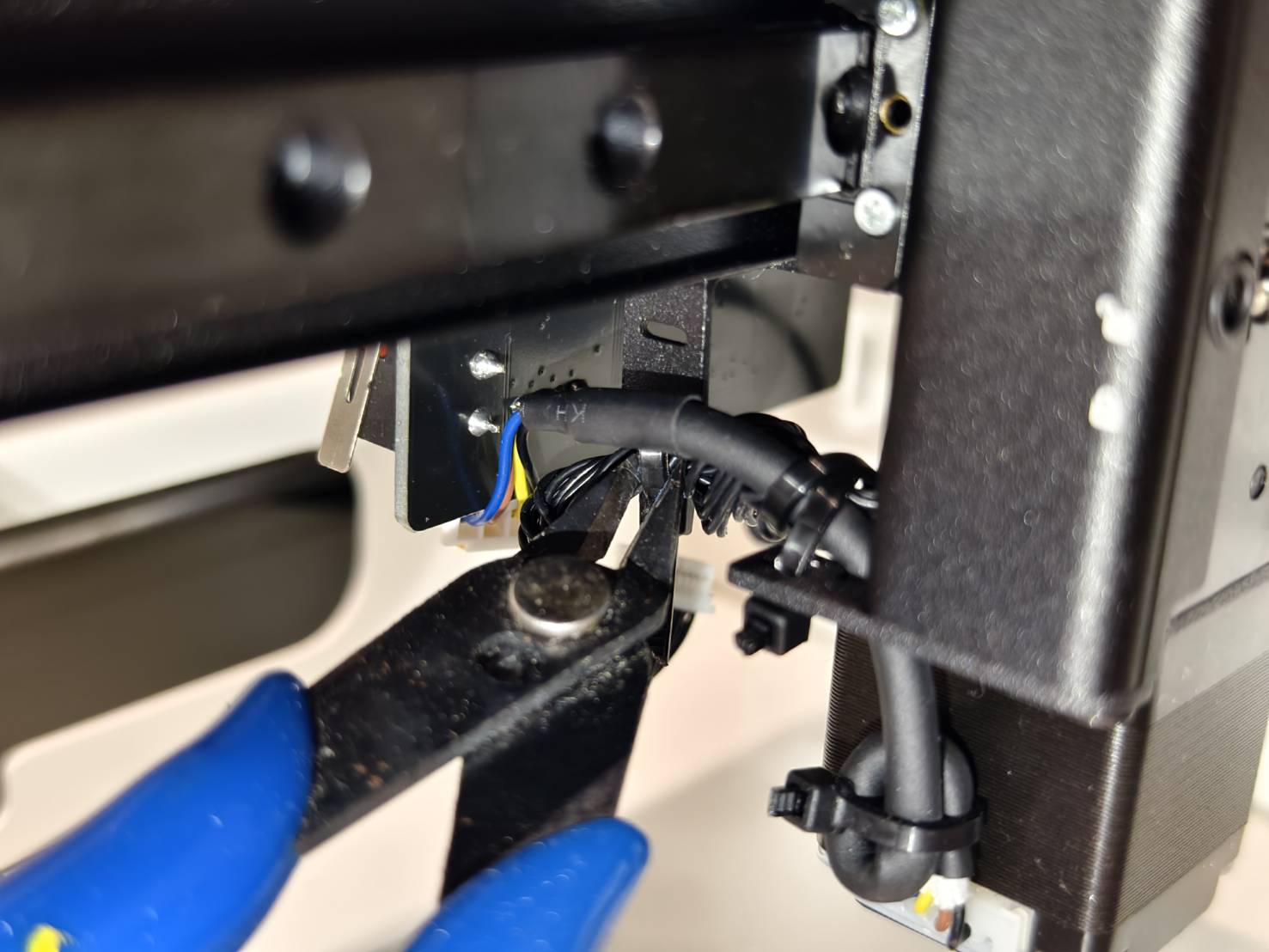

モジュールシート背面の20ピンケーブルを固定しているケーブルタイを切断してください。
ステップ5
これら2本のネジを外して金属製ベースを取り外します。
ステップ5.1
本体を少し持ち上げ、ベースを直接取り出して金属製ベースを取り外します。
ステップ6

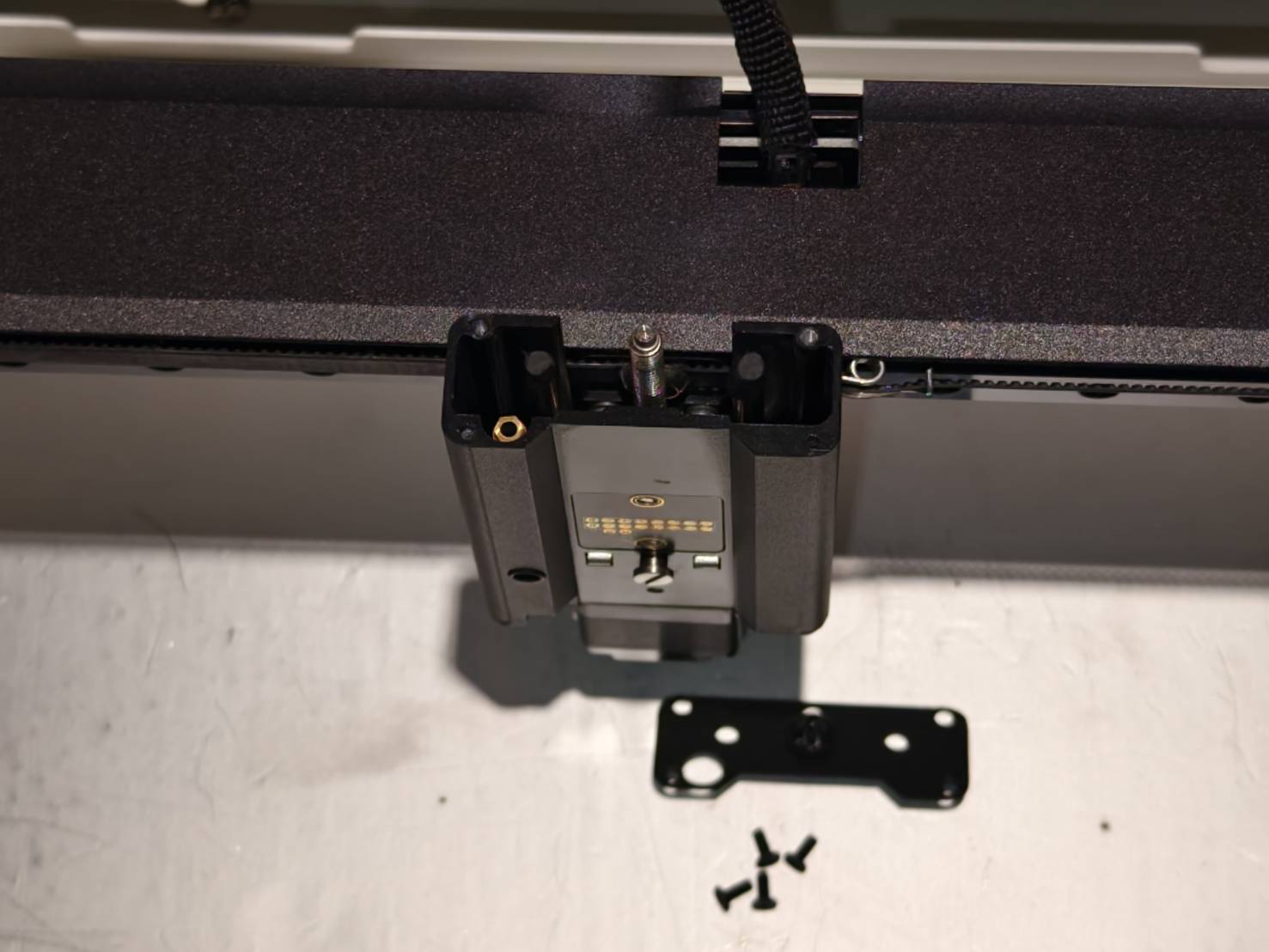

モジュールシートの上部フレームを取り外します。（1.5mm六角ネジ4本）
ステップ7

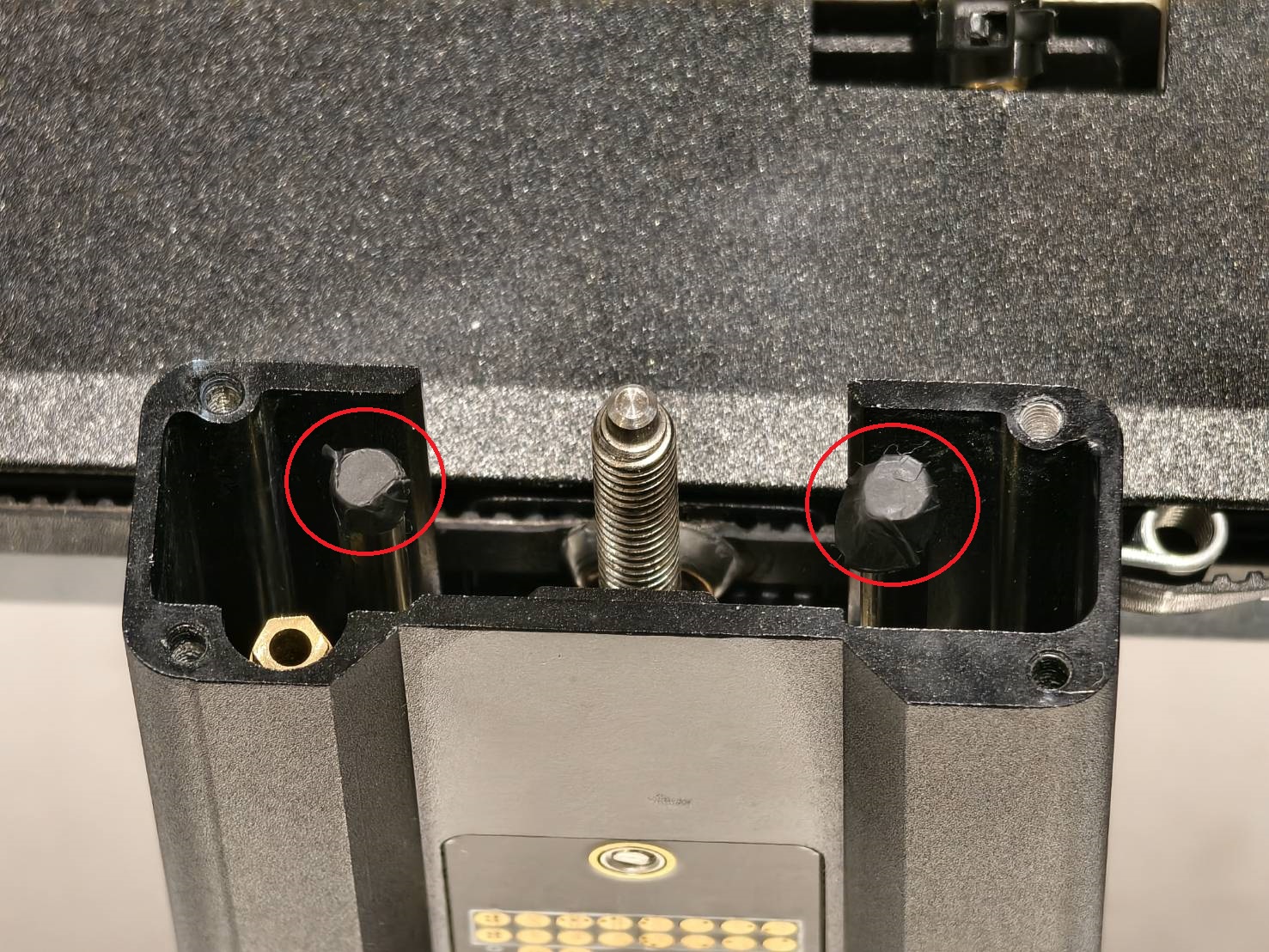

シャフト上部の2つの黒いシールを剥がします。
下の写真のようなシールが本体に貼られていない場合は、ステップ8に進んでください。

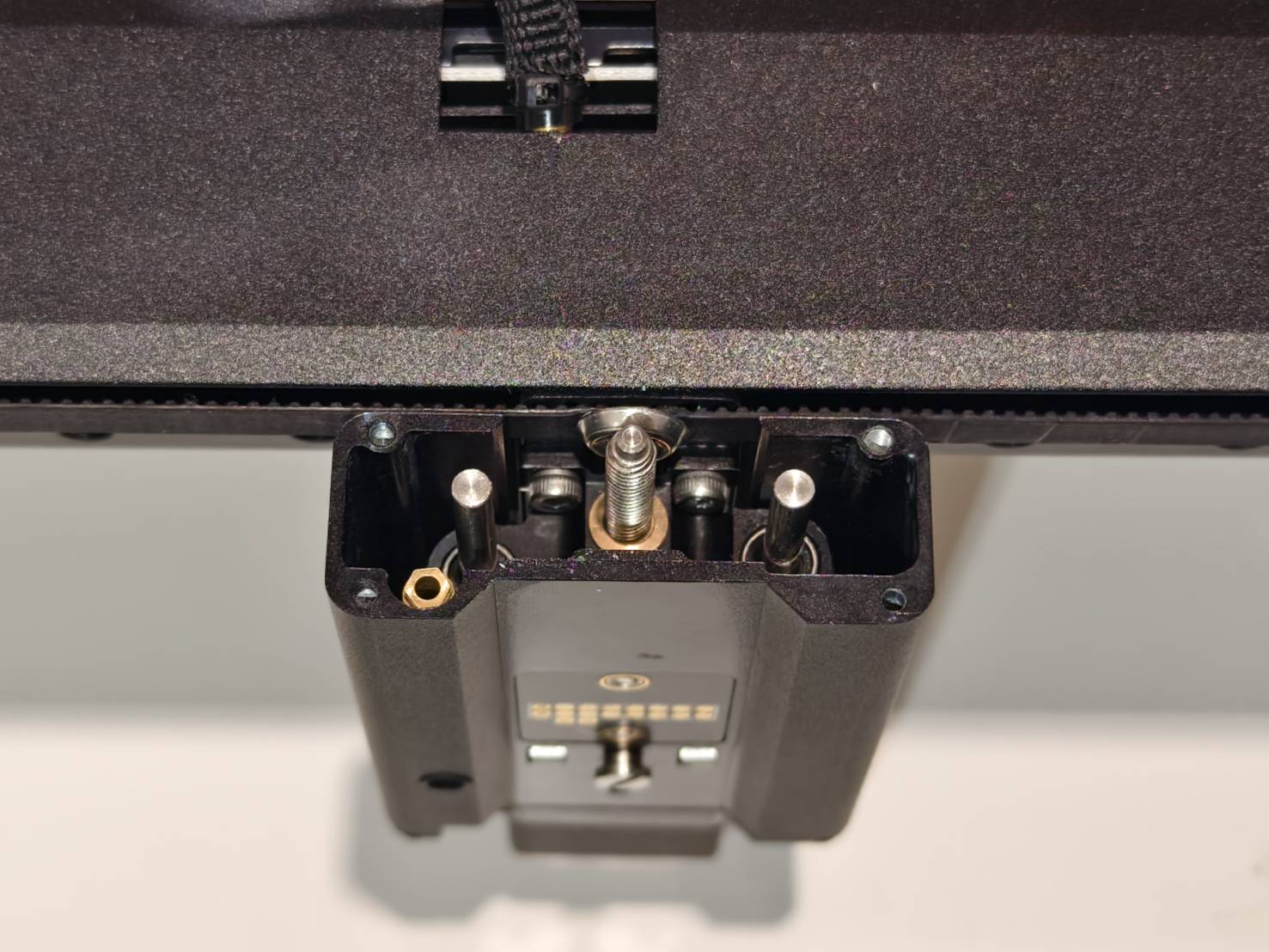

ステップ8
中央のスタッドを時計回りに回し、Z軸モーターを含むブラケット全体を取り外します。

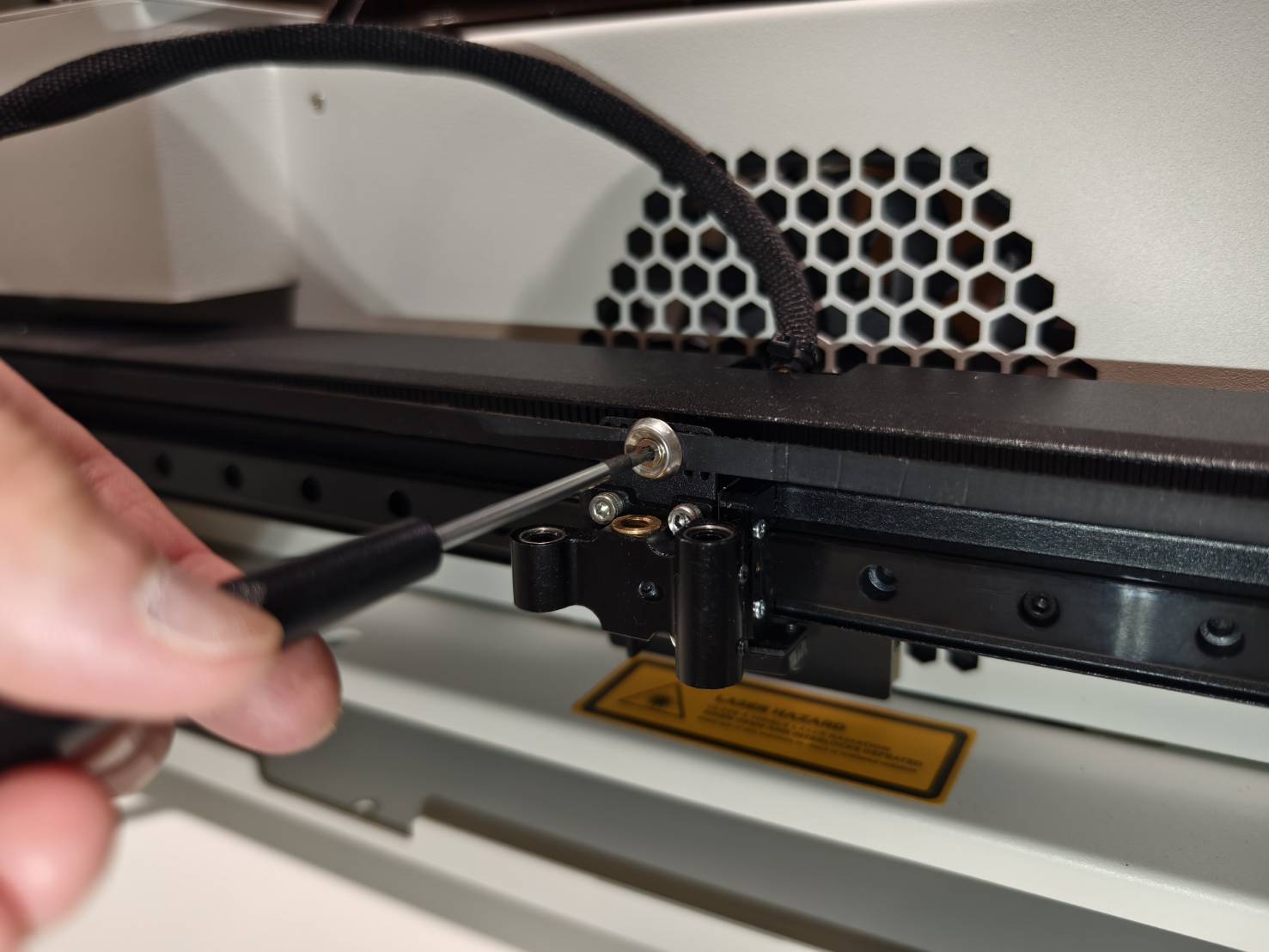

ステップ9
ベルトのネジを外します。ベルトが外れないよう、ネジを外す際はベルトを押さえてください。

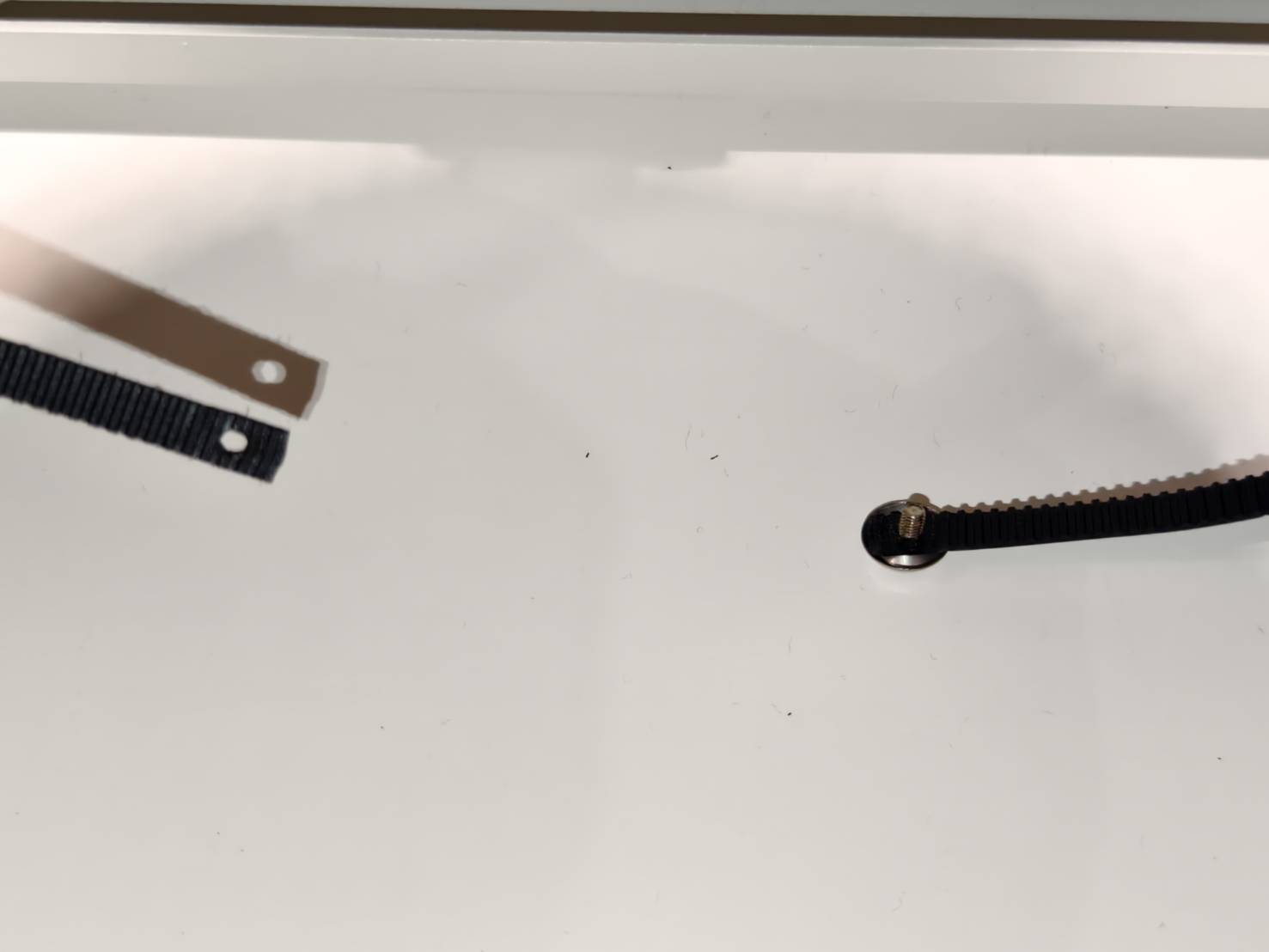

ステップ9.1

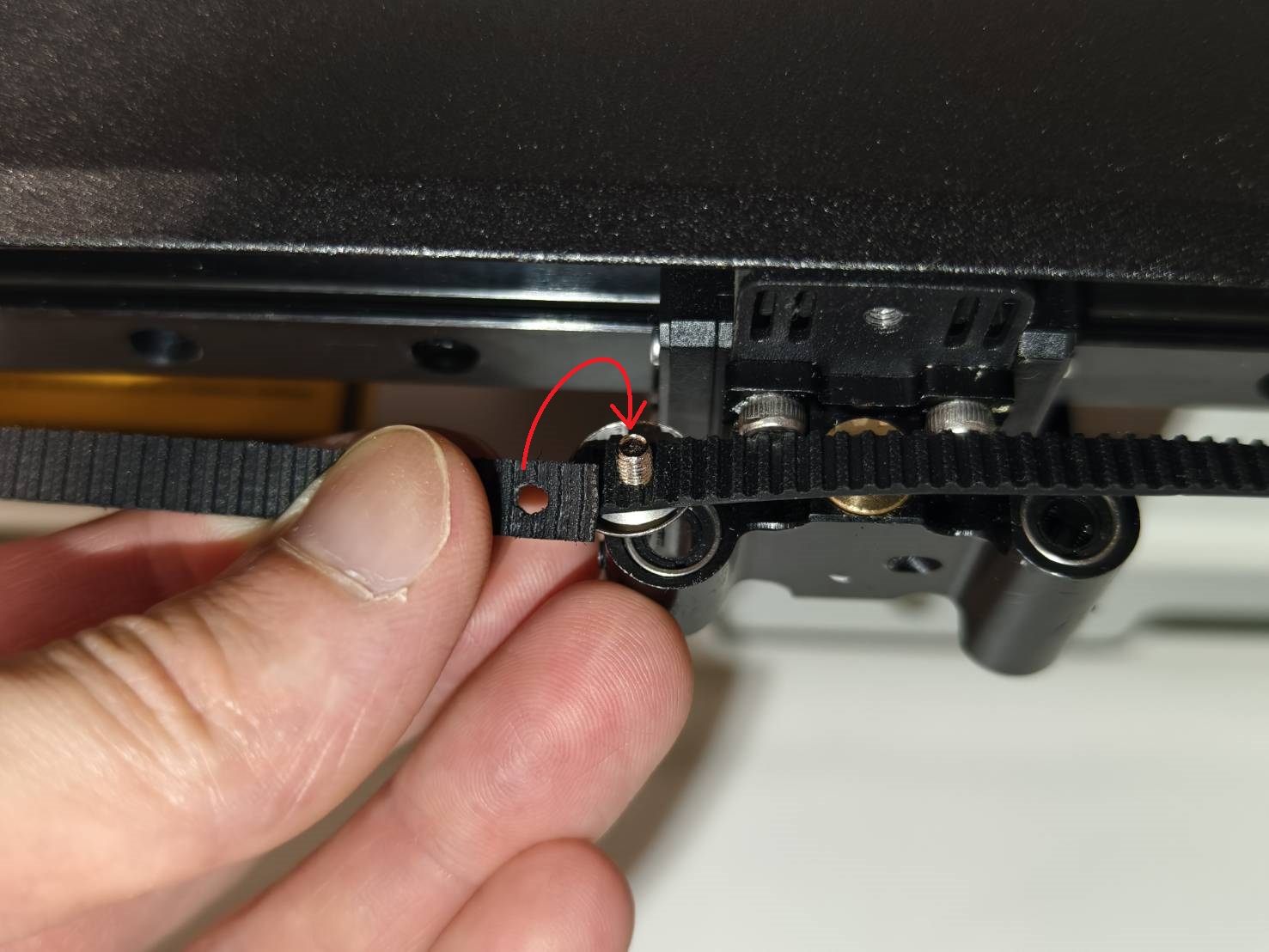

ベルトがこのように外れてしまった場合、両端を強く引き寄せてネジを穴に再挿入するしか修正方法はありません。
ベルトの歯側がフレームの内側を向くようにしてください。
ベルトが非常に張力が強い場合があるため、2人で作業することをお勧めします。

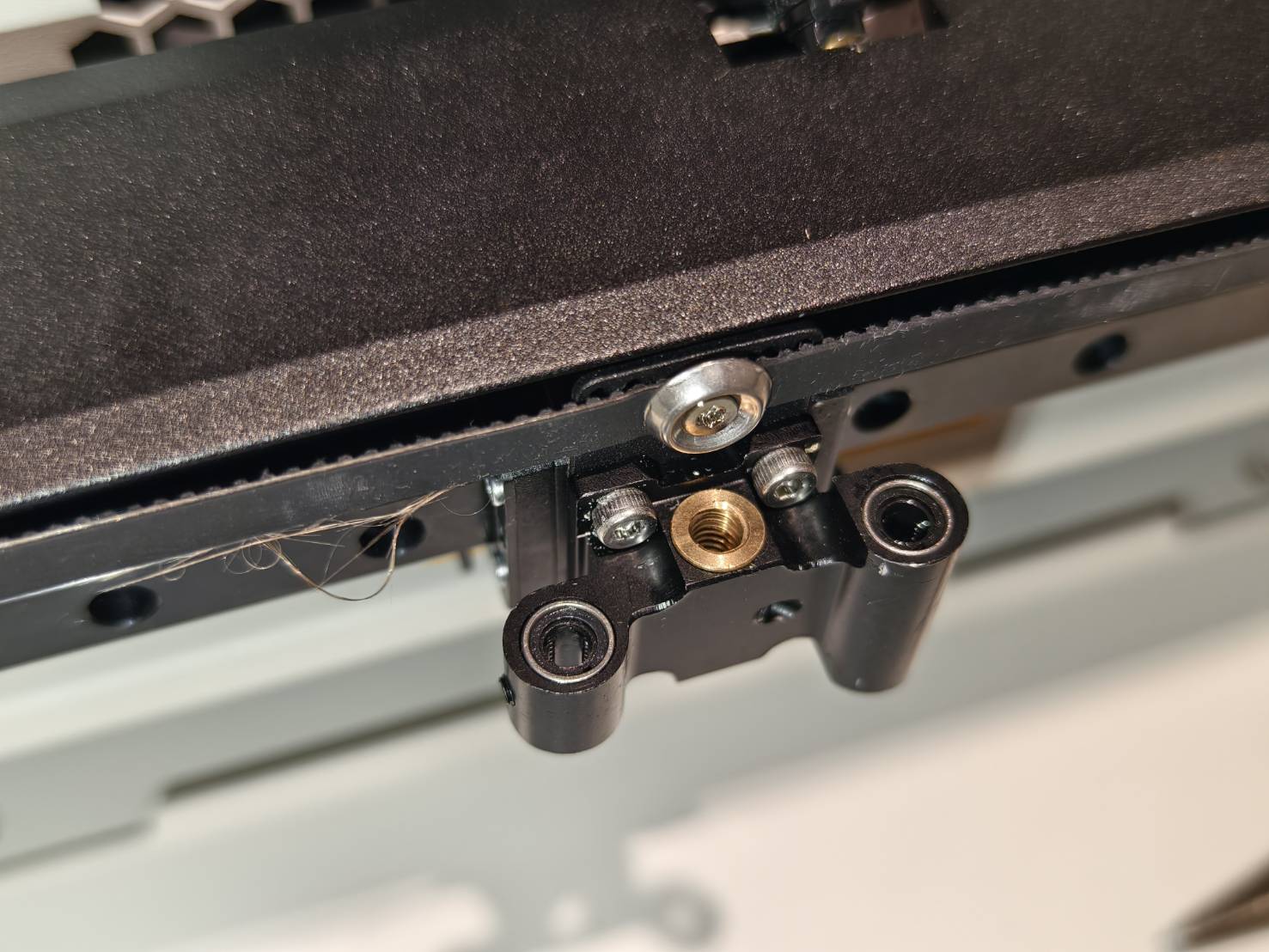

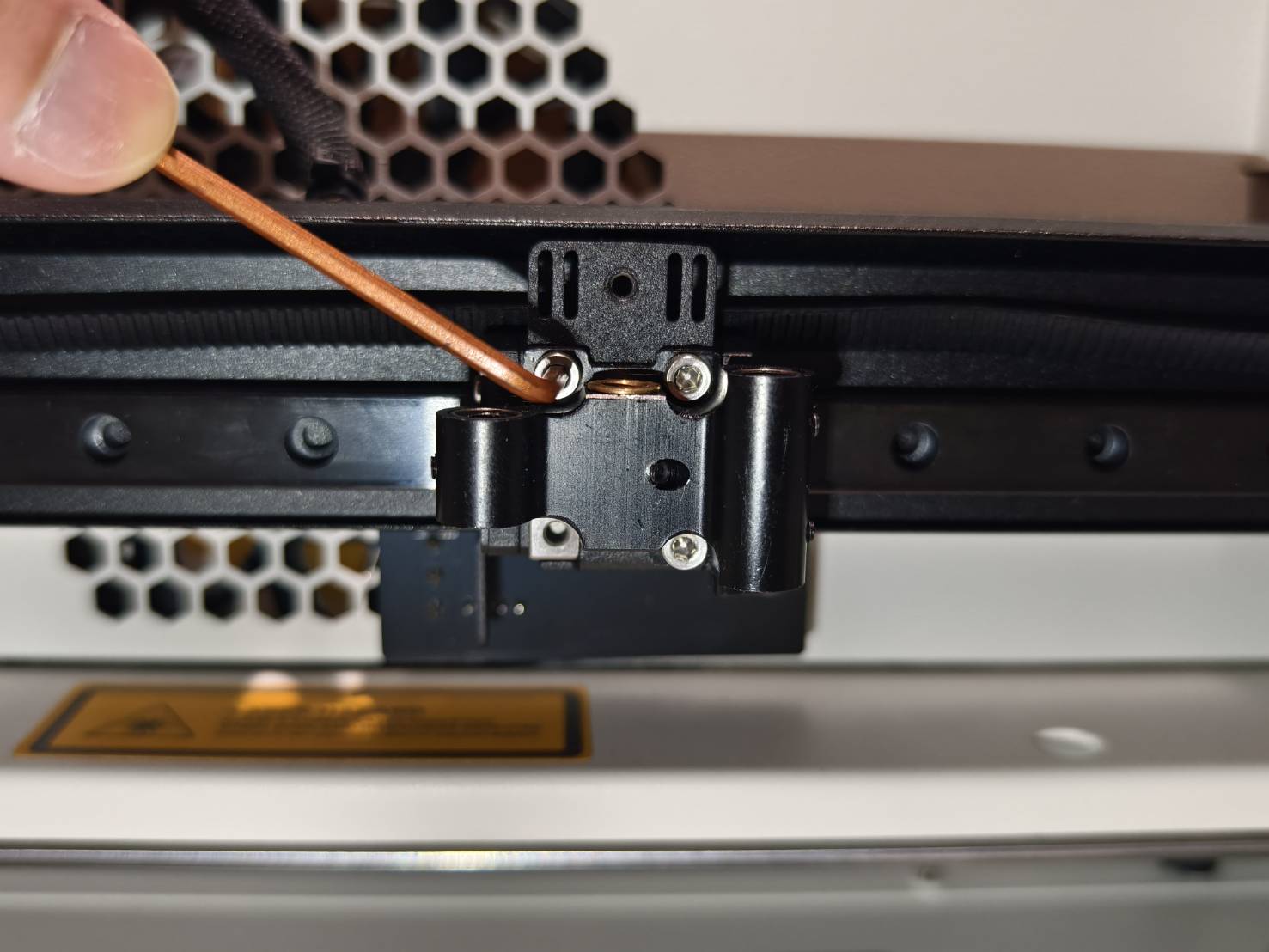

ステップ10

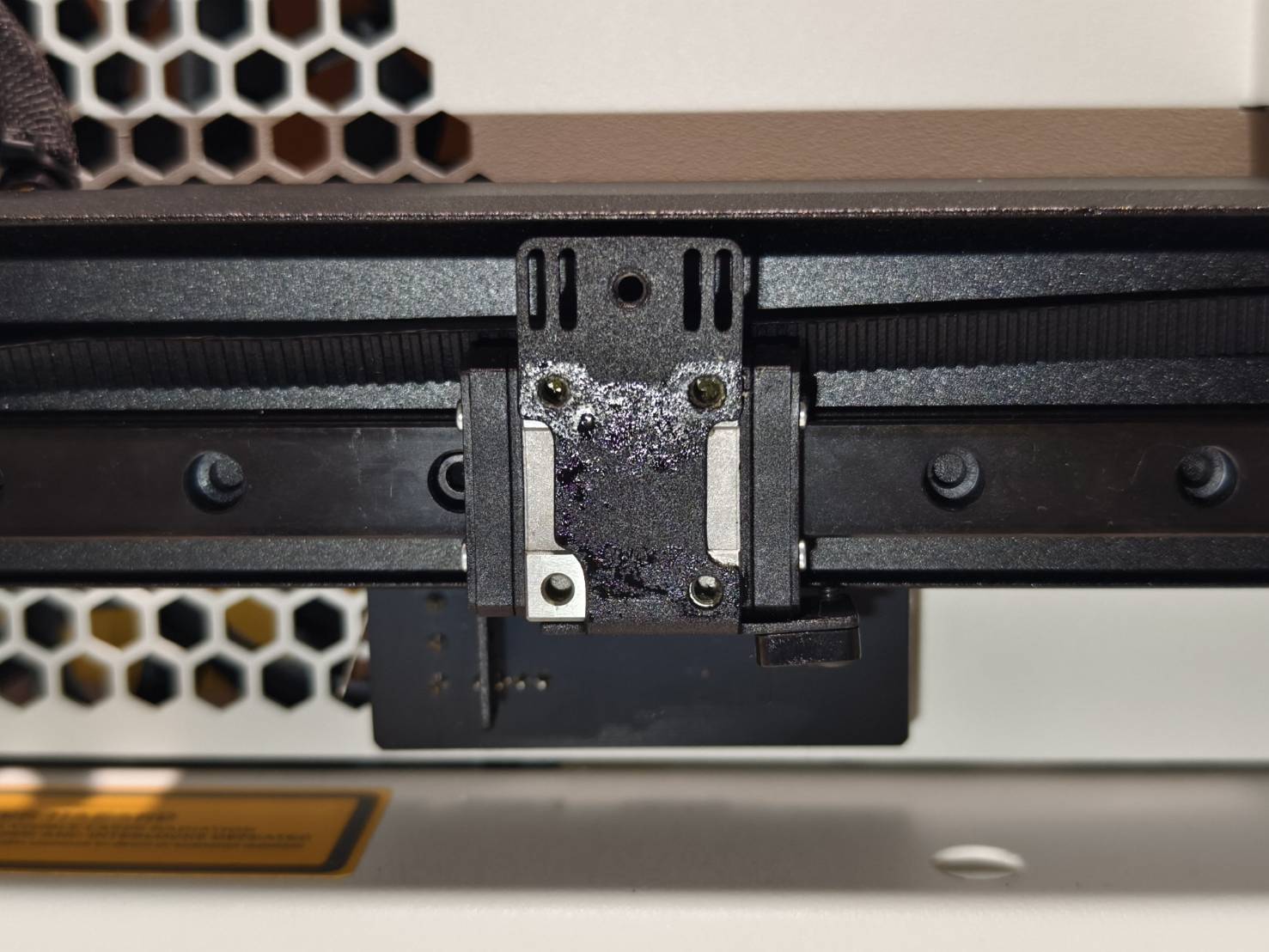

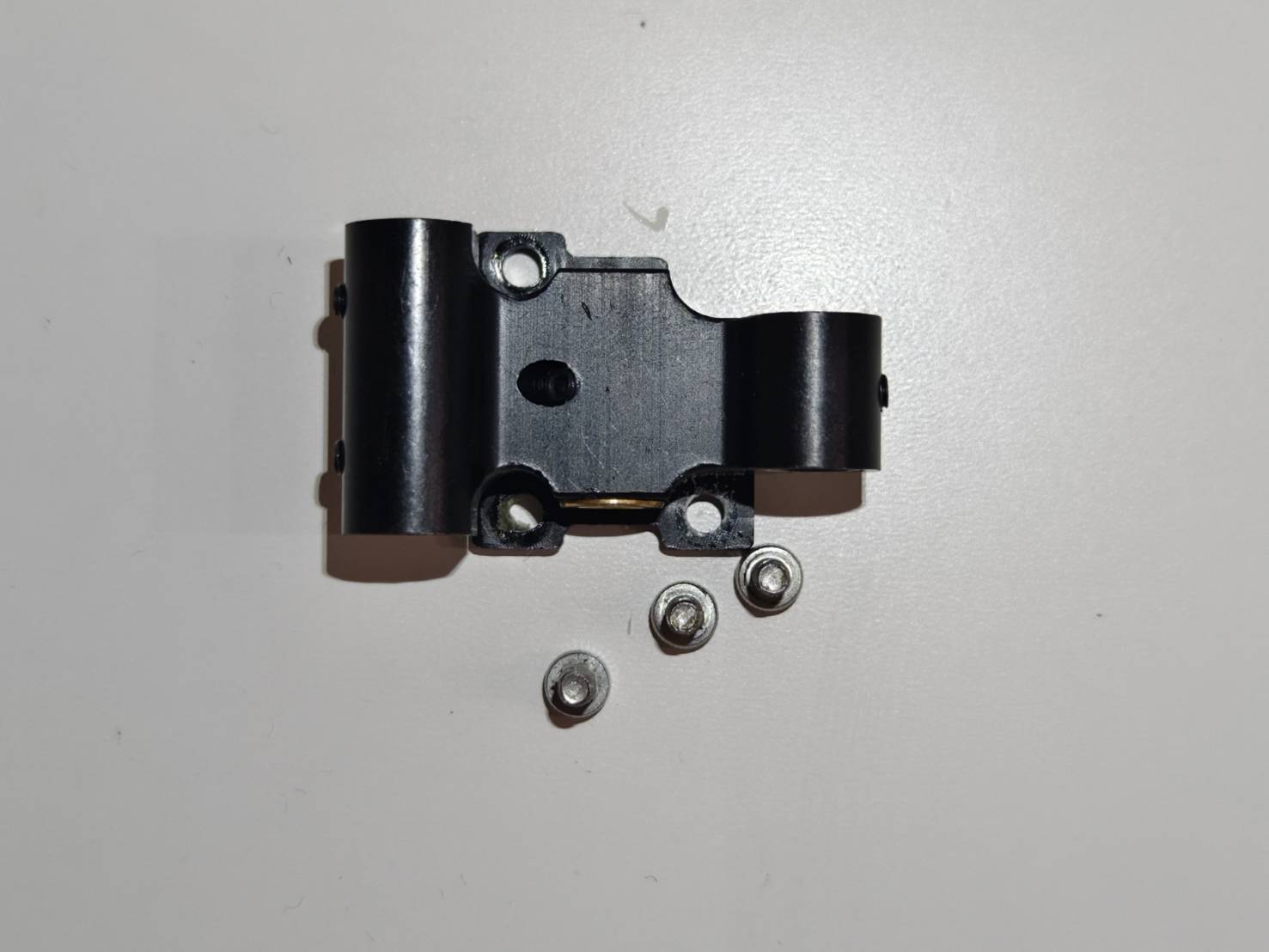

ネジを外してホルダーを取り外します。（2.5mmネジ3本）
ステップ11

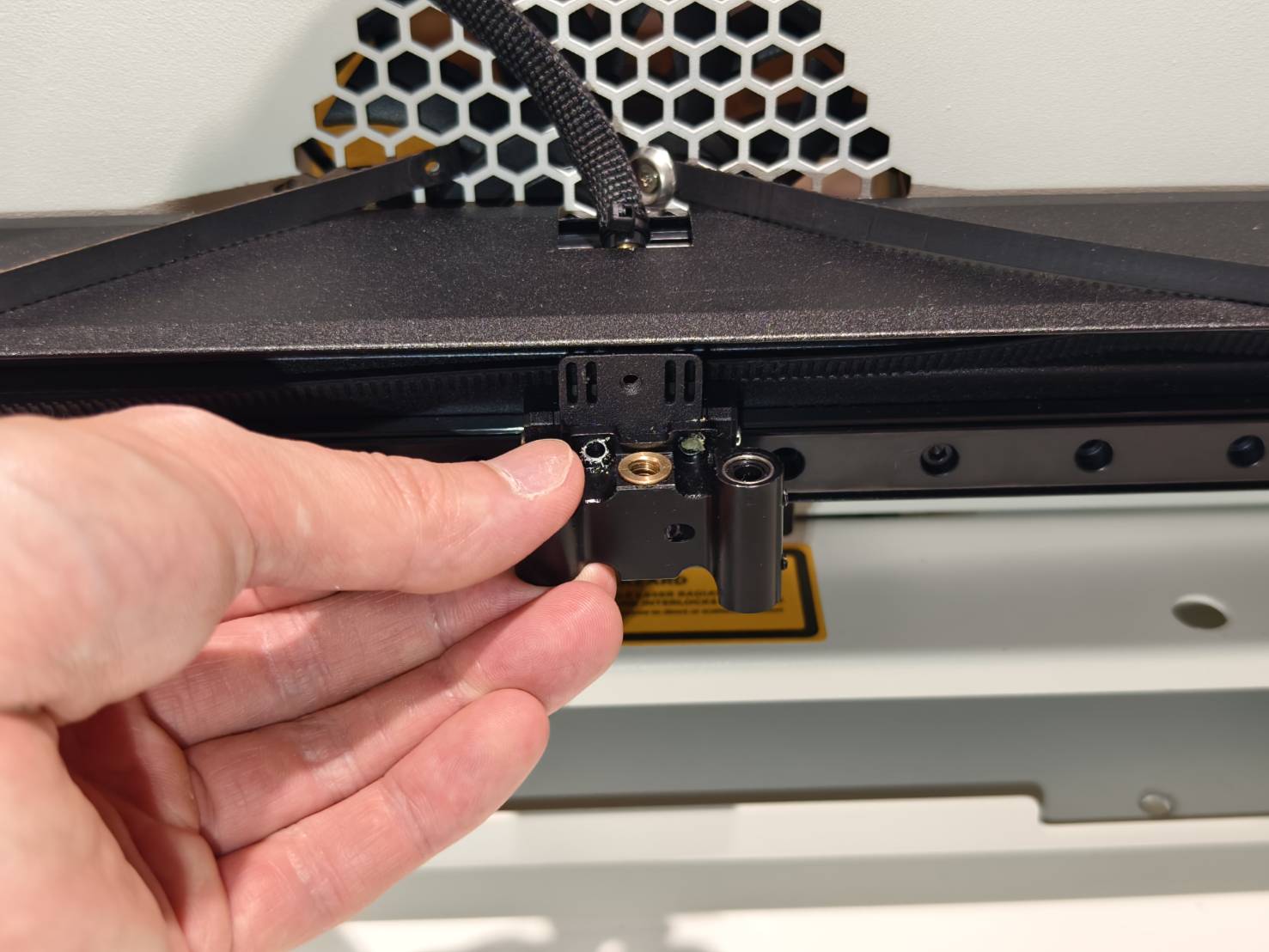

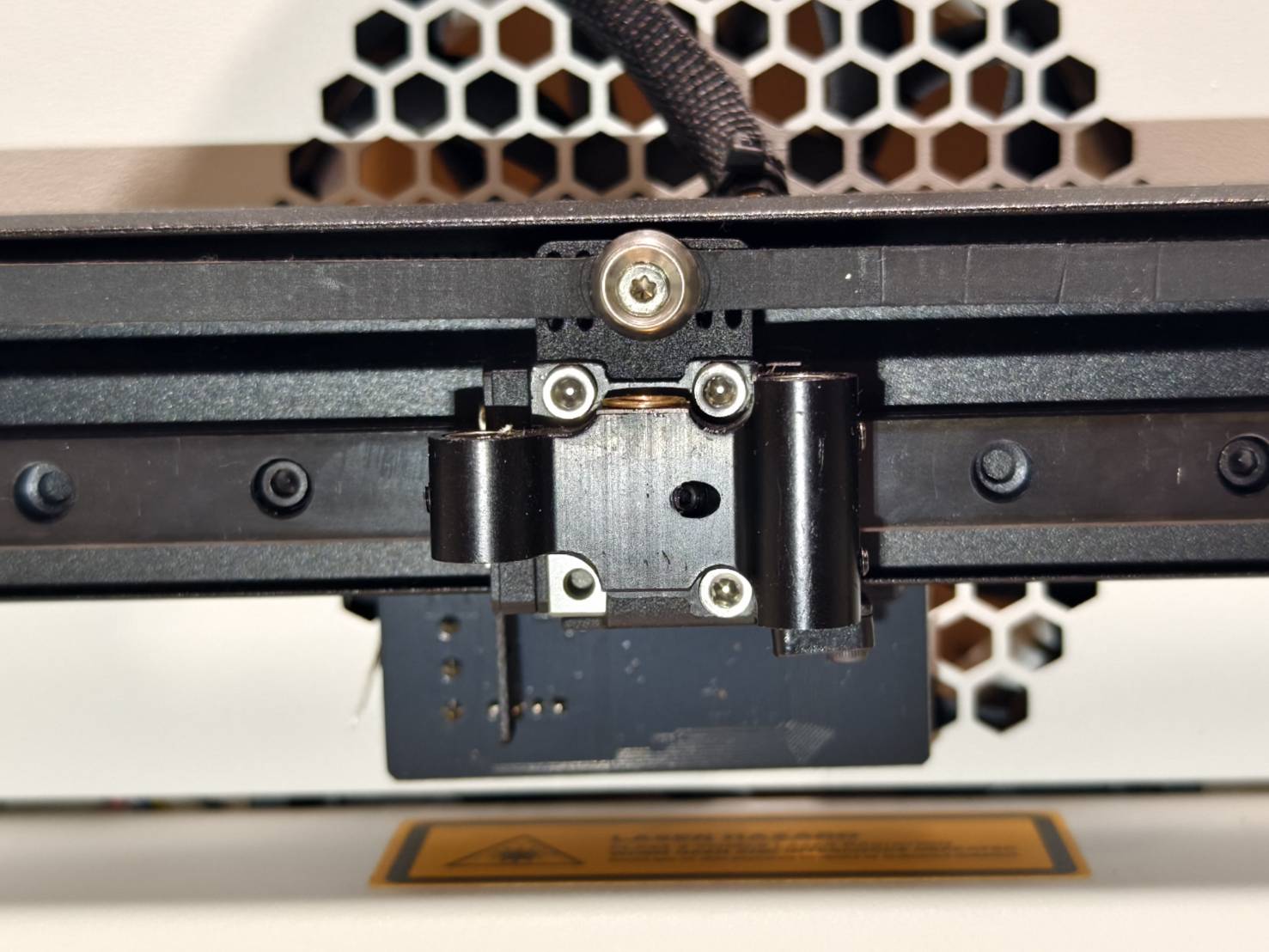

前のステップで使用したネジを使って、新しいホルダーを取り付けます。

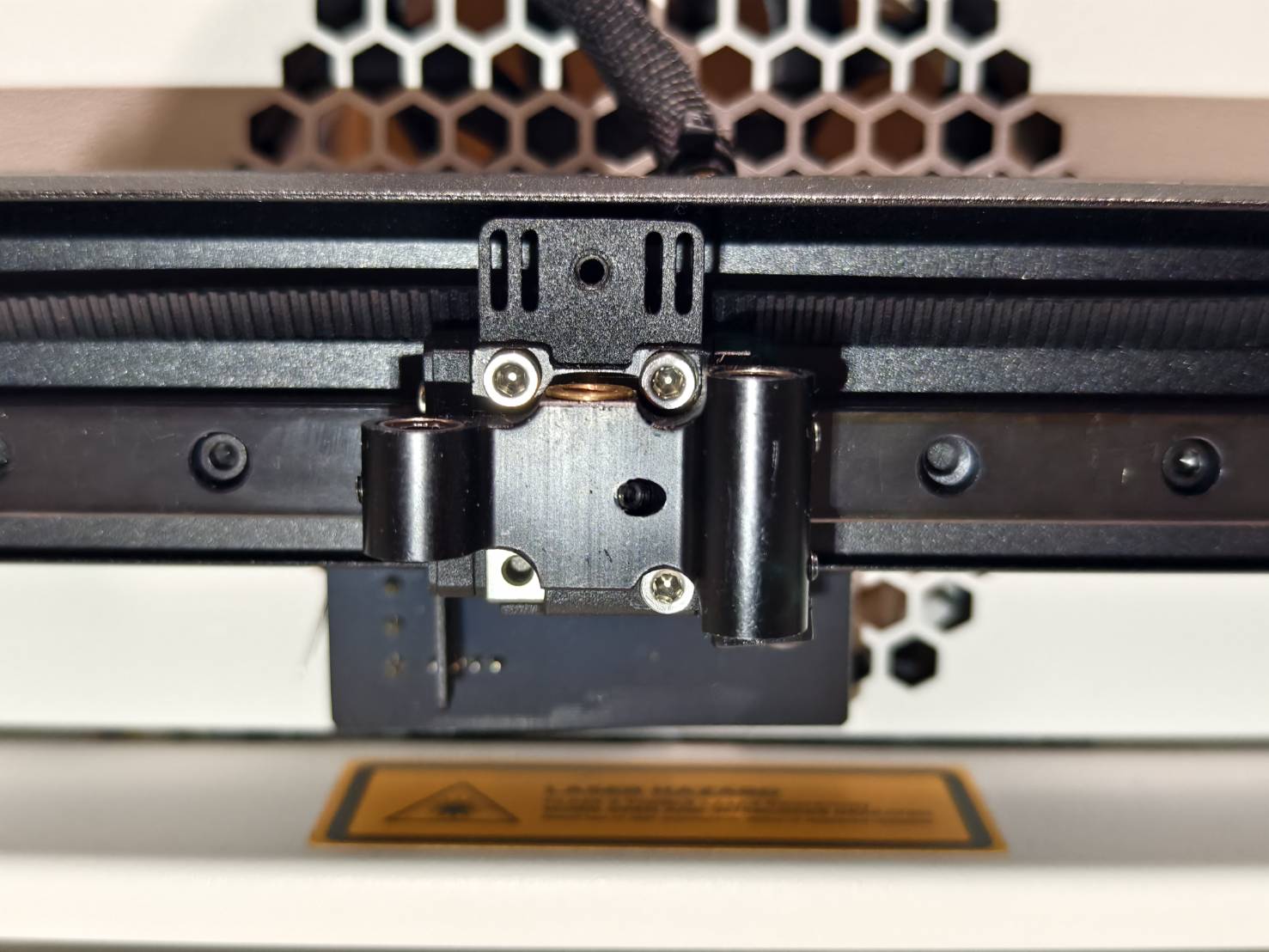

ステップ12
ベルトのネジを元の位置に戻します。
ステップ13
ブラケットを所定の位置に保持しながら、中央のスタッドを反時計回りに回転させて、Z軸モーターにブラケットを取り付けます。
ステップ14
シャフトの上部に黒いステッカーを貼ります。ステッカーがない場合は、このステップをスキップしてください。これはオプションです。
ステップ15

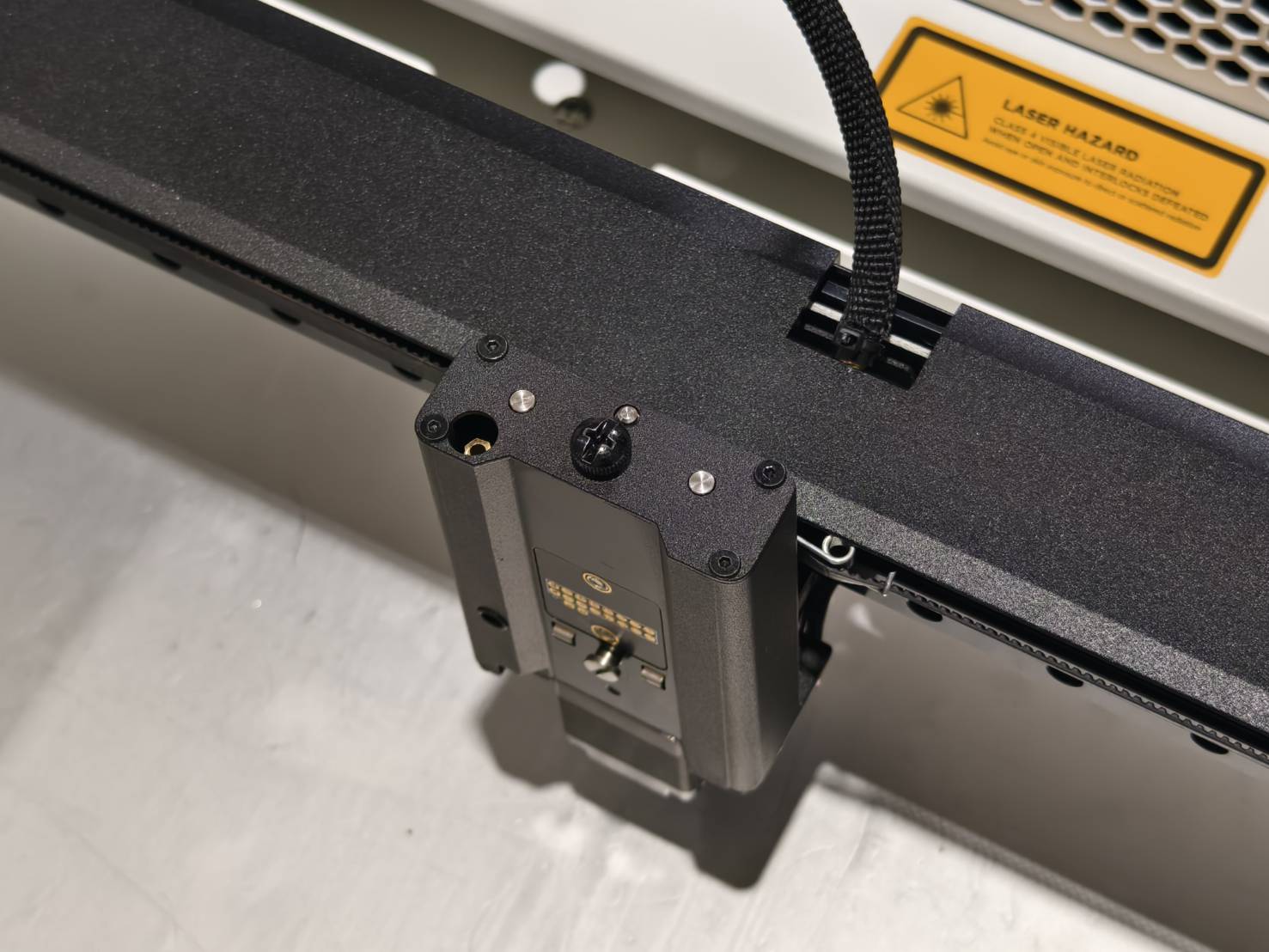

モジュールシートの上部フレームを再度取り付けます。（1.5mmの六角ネジ4本）
ステップ16
ほぞが卓上からわずかに突き出るように、ベースをテーブルの上に置きます。
ステップ16.1
機械を少し傾けて、機械の前端にある ほぞ穴 をベースのほぞに合わせます。ほぞを挿入し、機械を卓上に置きます。
ステップ16.2
これらのネジを元の位置に戻して、ベースを固定します。
ステップ17
エアホースを再度取り付けます。
ステップ18
X軸ベルトにスプリングを再度取り付けてください。
ステップ19
これらのケーブルを再度接続してください。
#END
