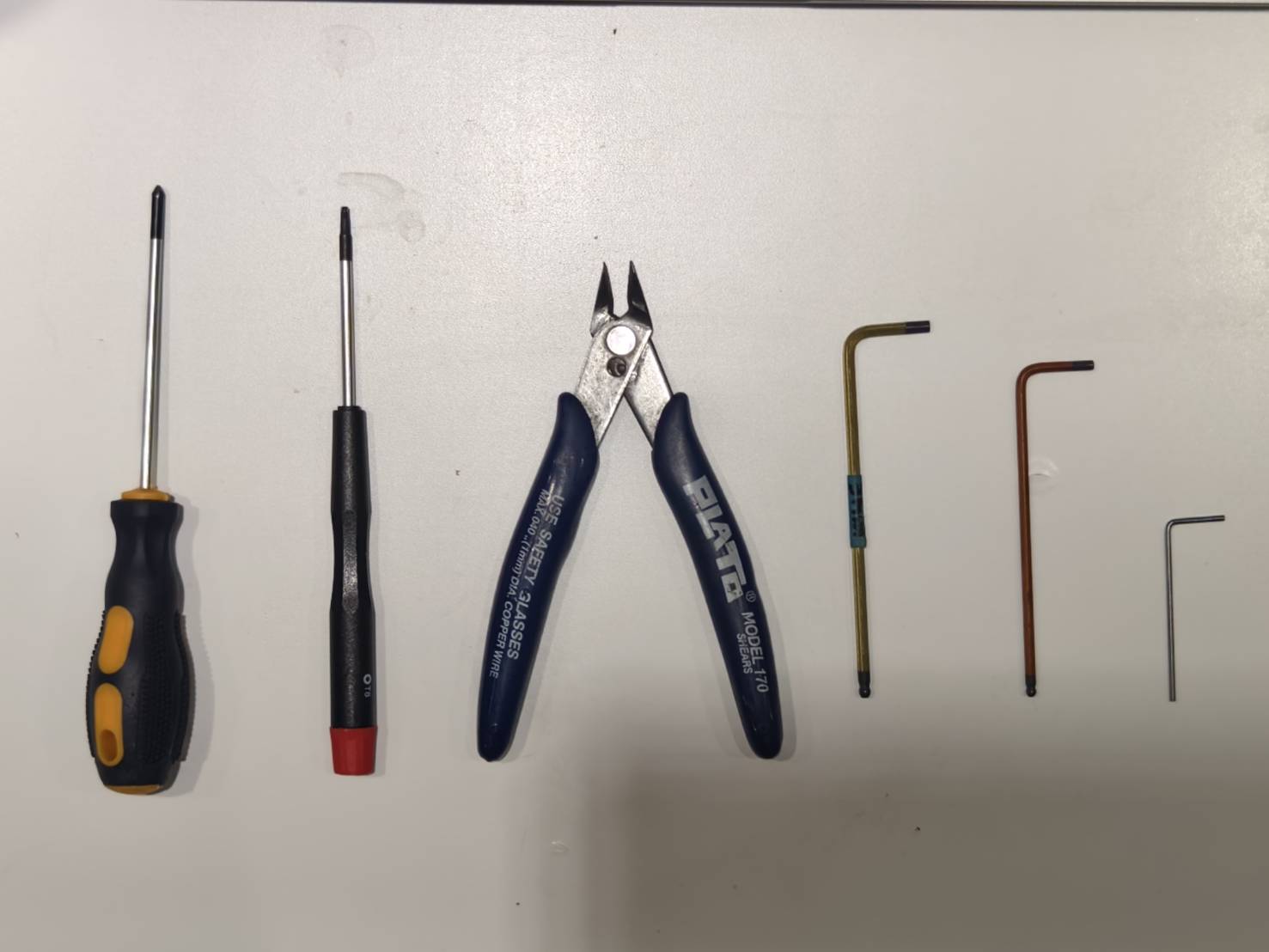

ツール
| 1 | プラスドライバー |
| 2 | トルクスT8ドライバー |
| 3 | ニッパー |
| 4 | 3 mm六角レンチ |
| 5 | 2.5 mm六角レンチ |
| 6 | 1.5 mm六角レンチ |
ステップ1

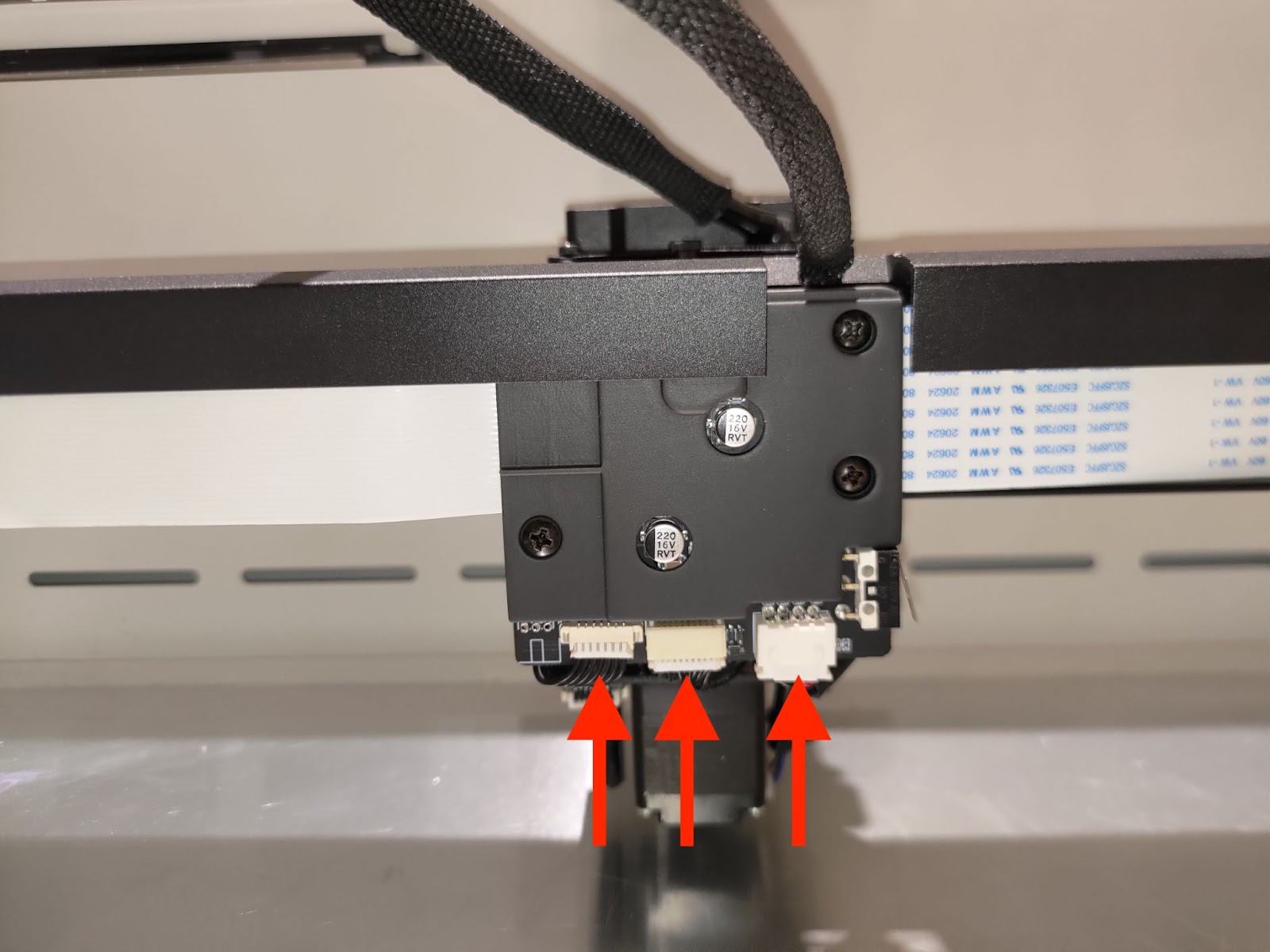

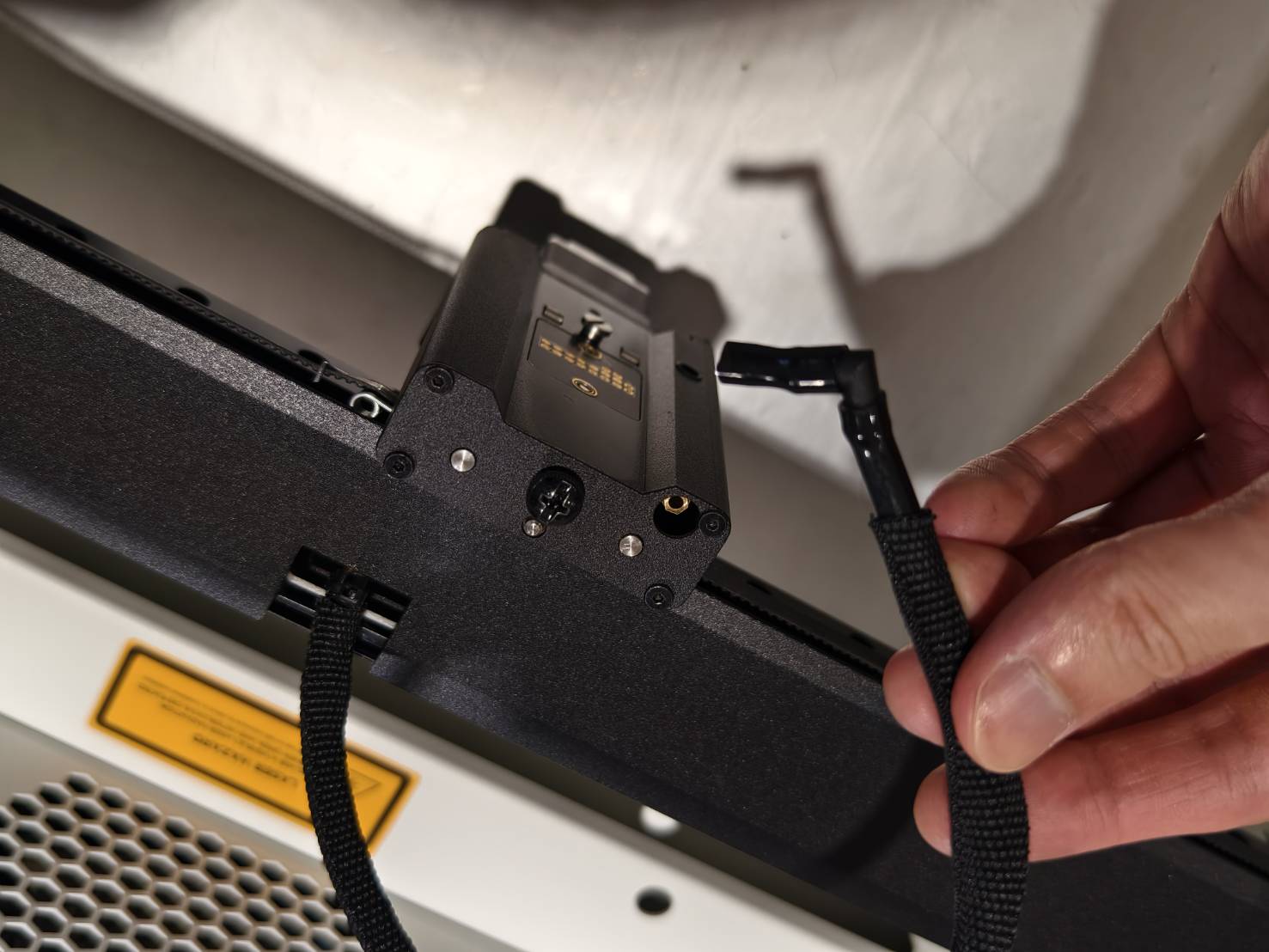

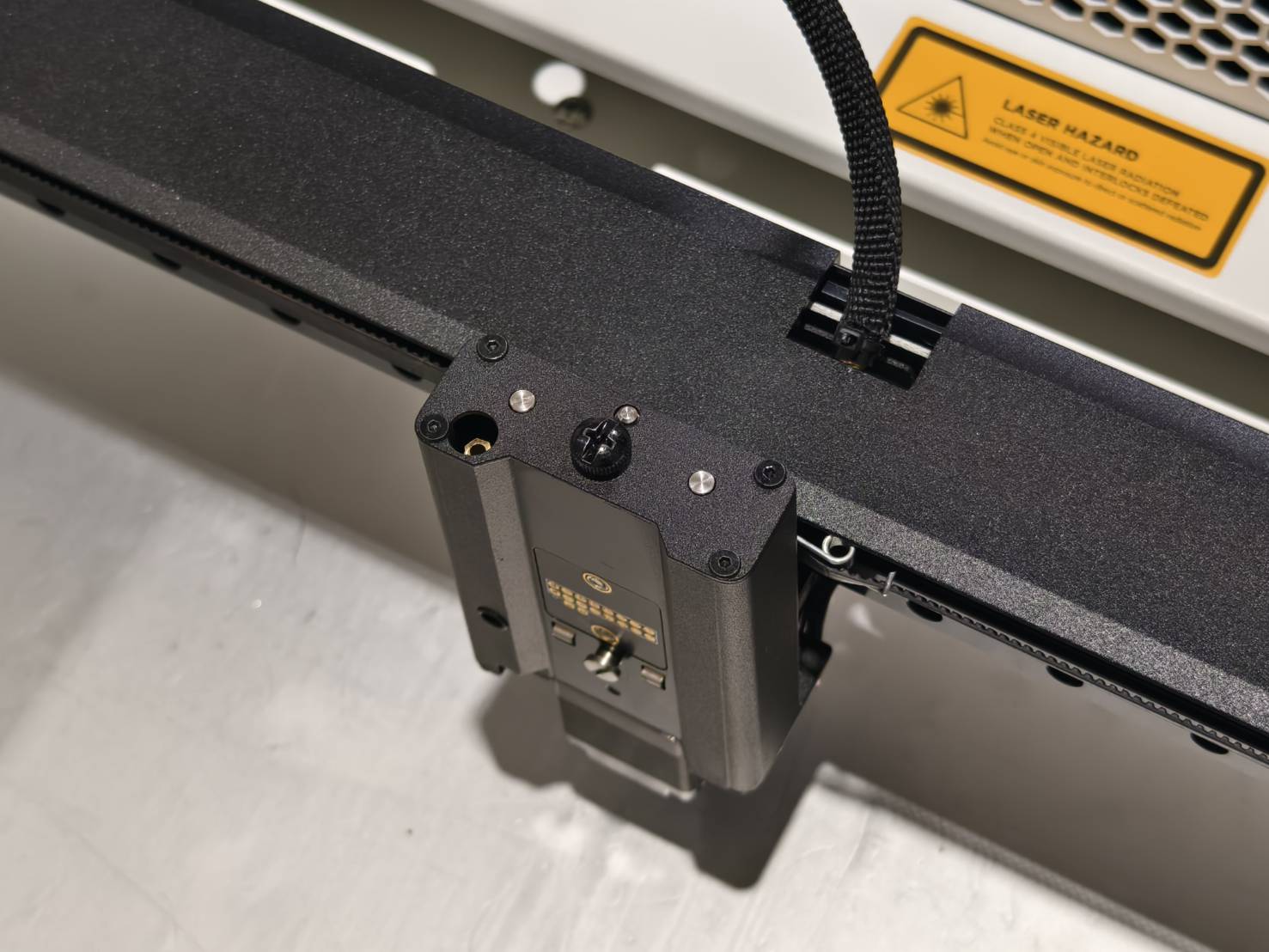

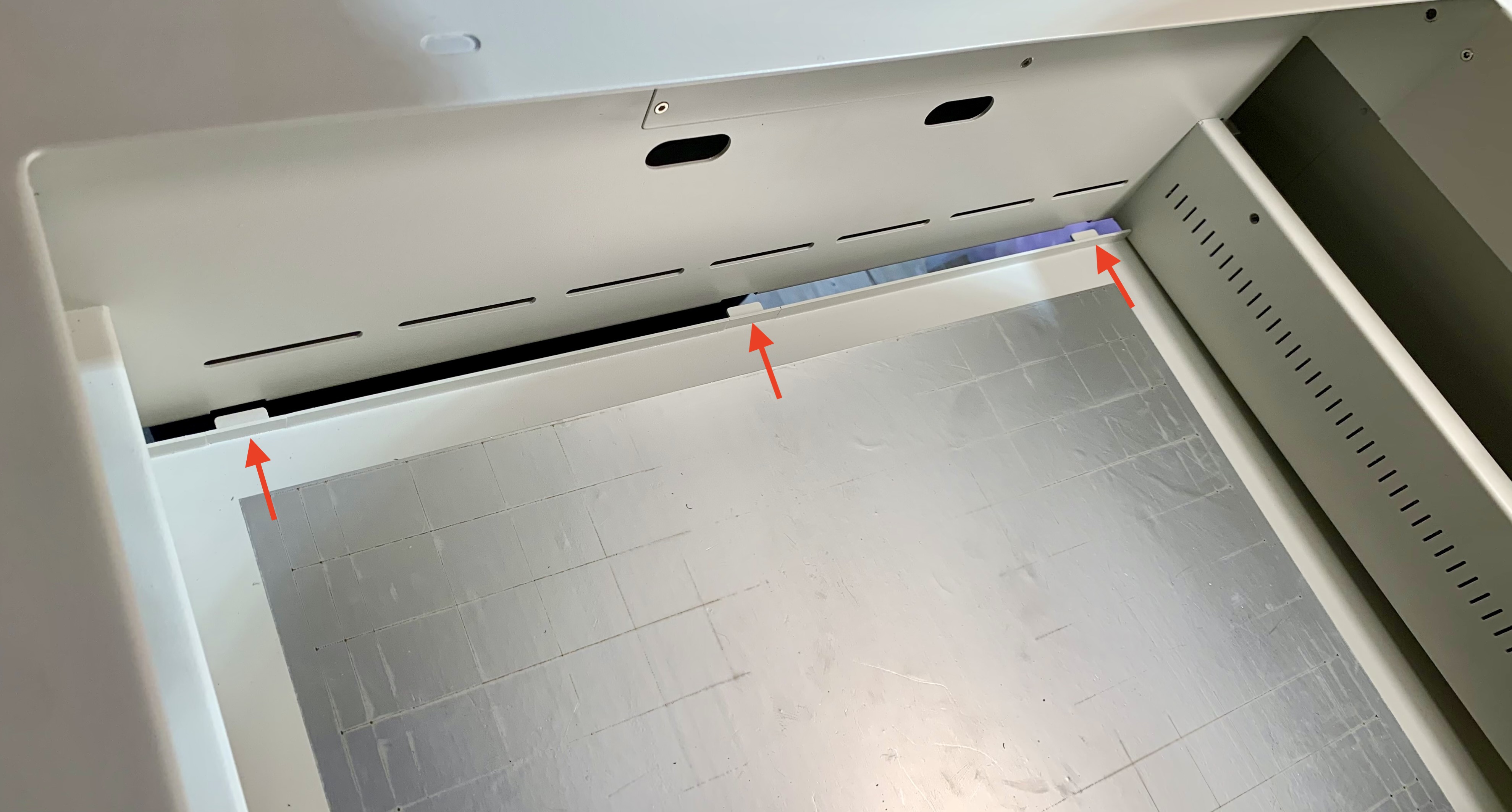

下図に示されている3本のケーブルを取り外してください。
ステップ2

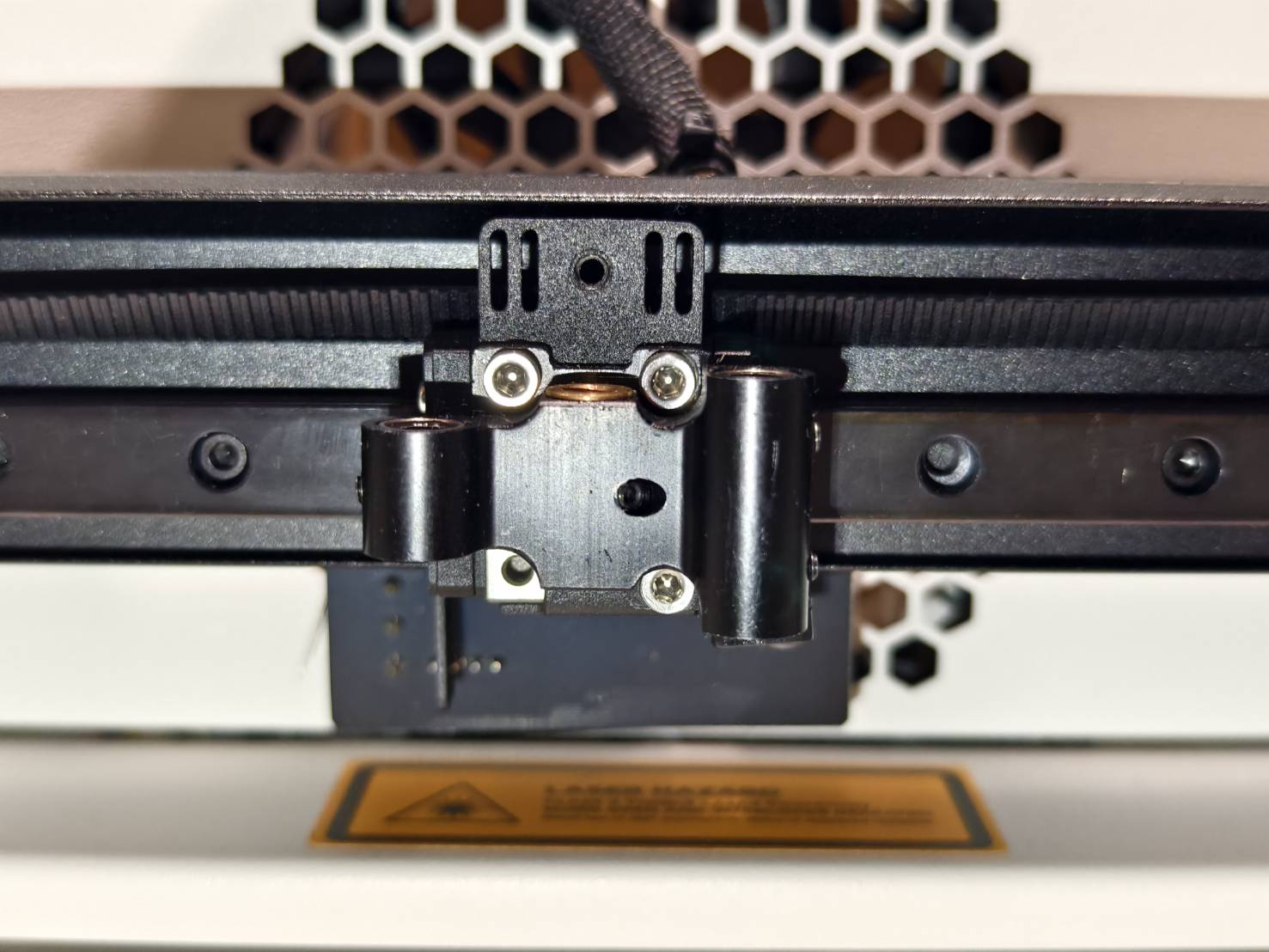

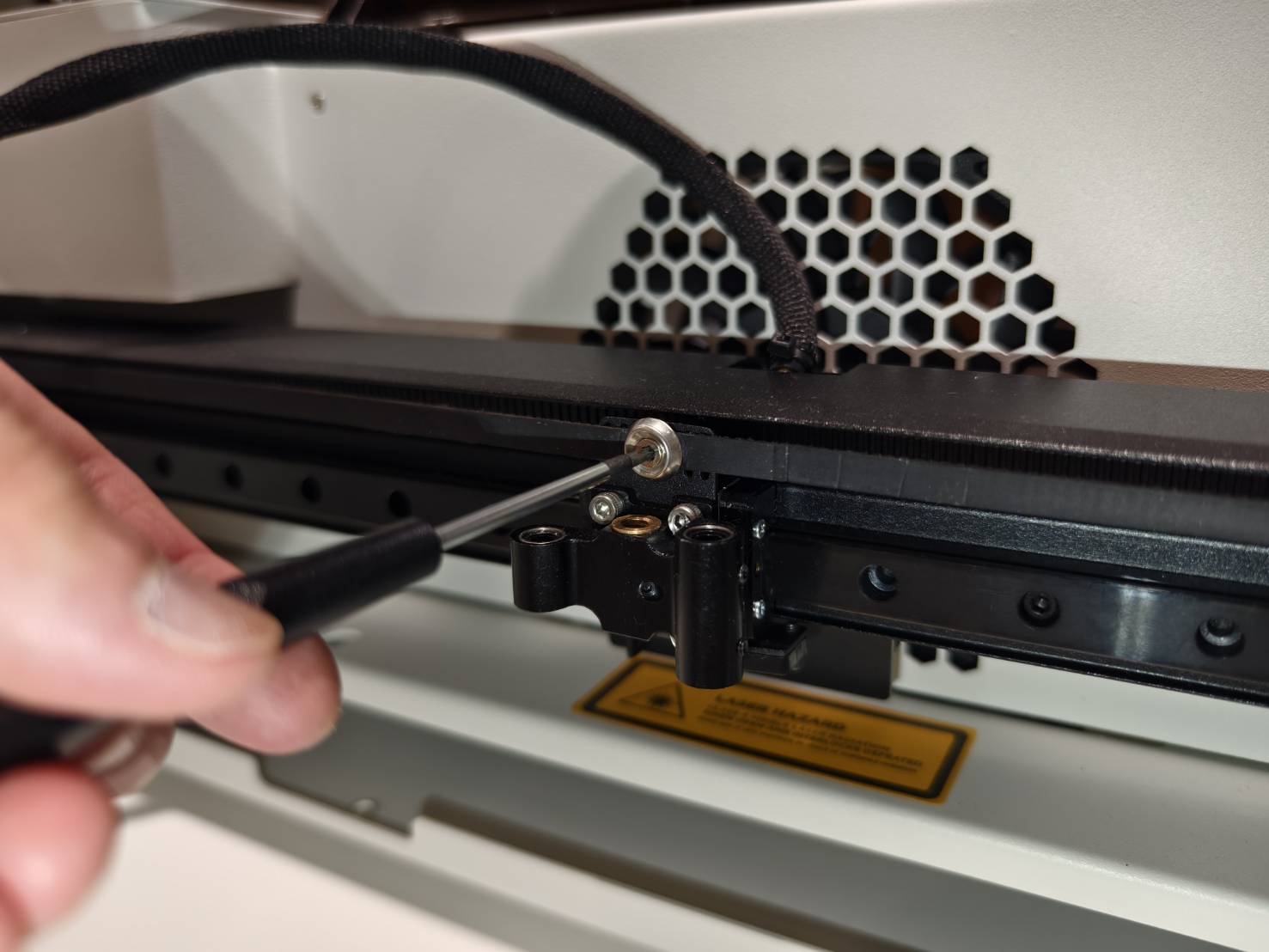

六角レンチを使用してX軸ベルトのベルトスプリングを取り外してください。
ステップ3

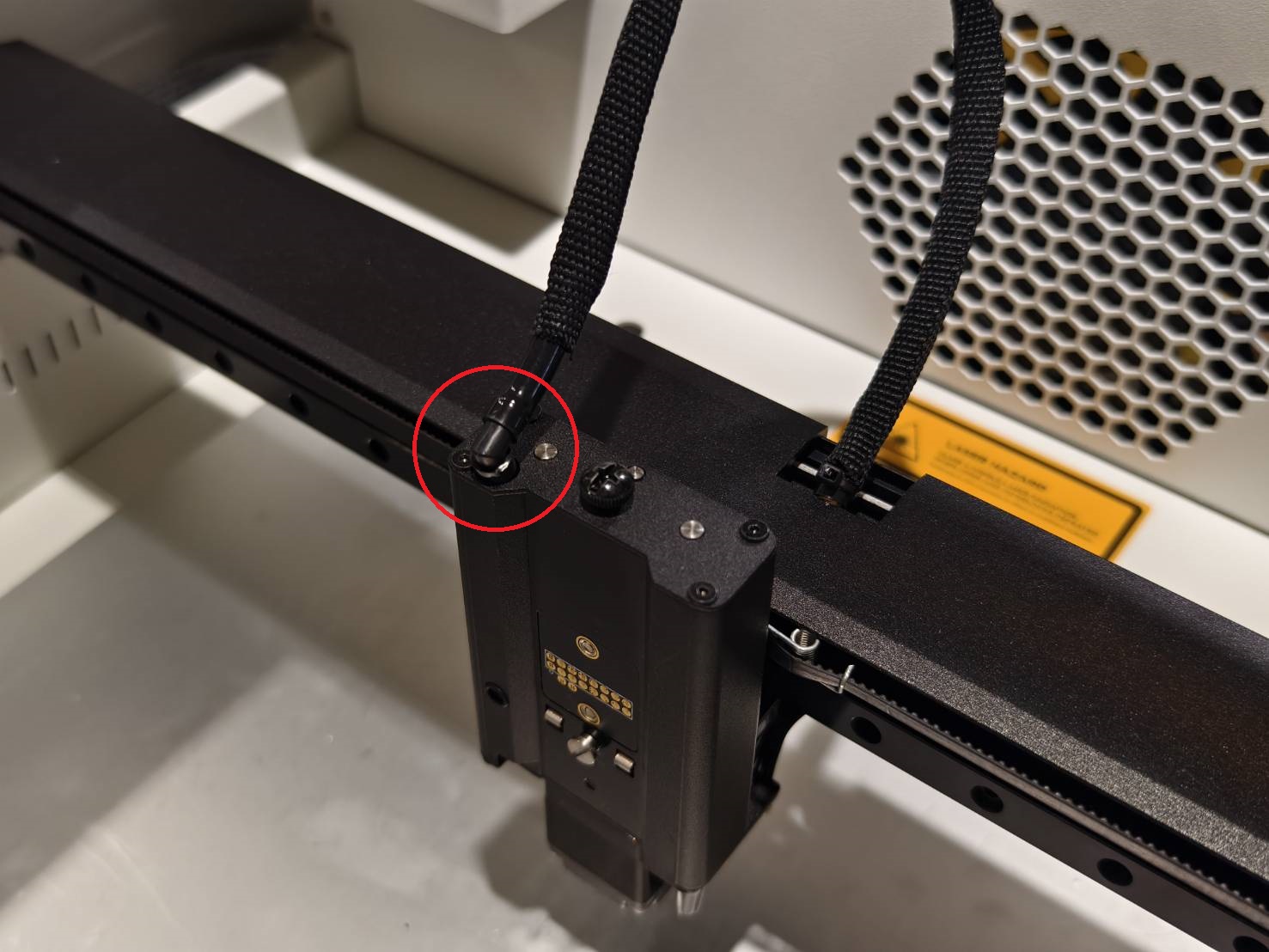

L字型ジョイント付きエアホースをモジュール座から取り外してください。
ステップ4

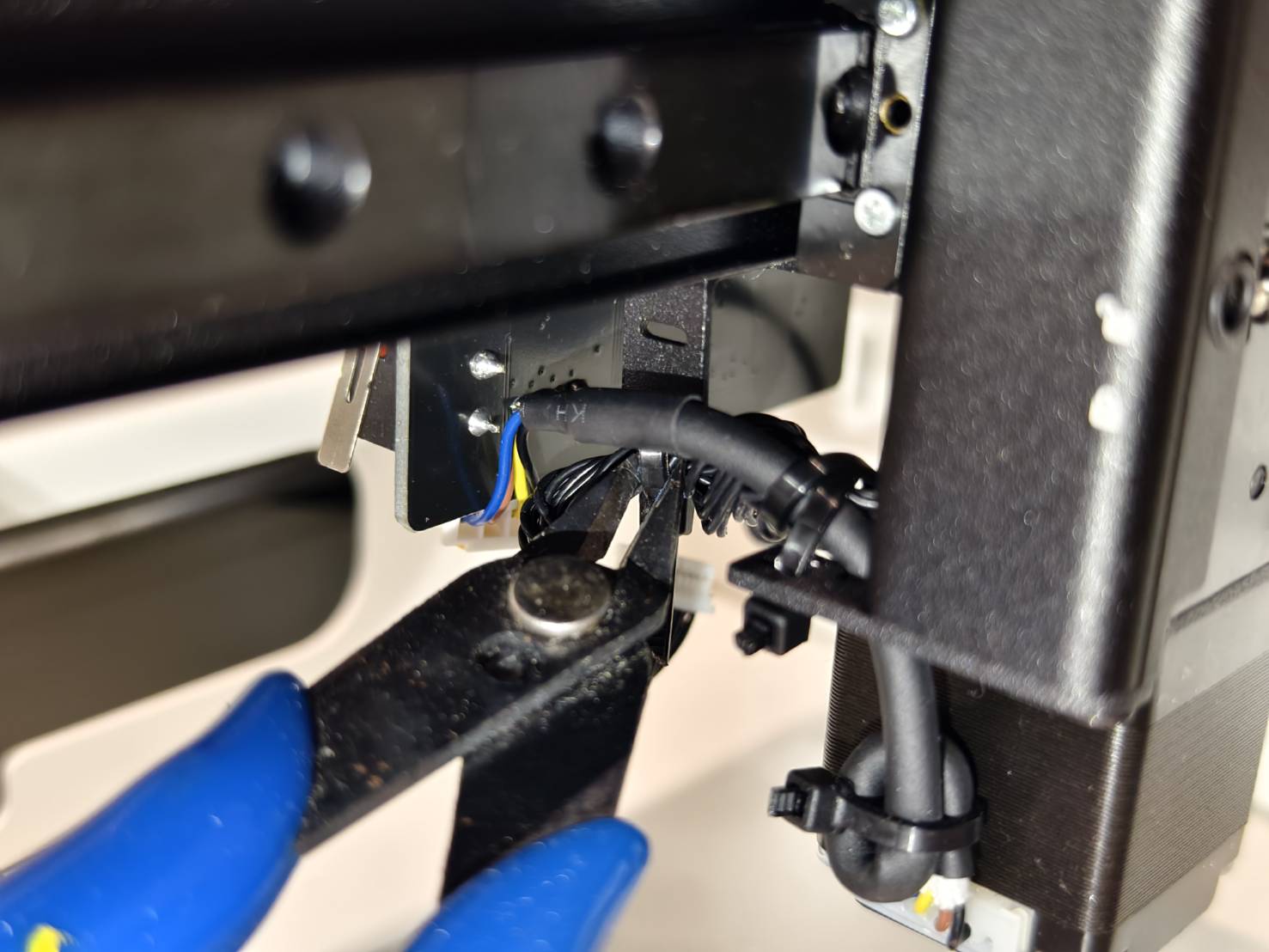

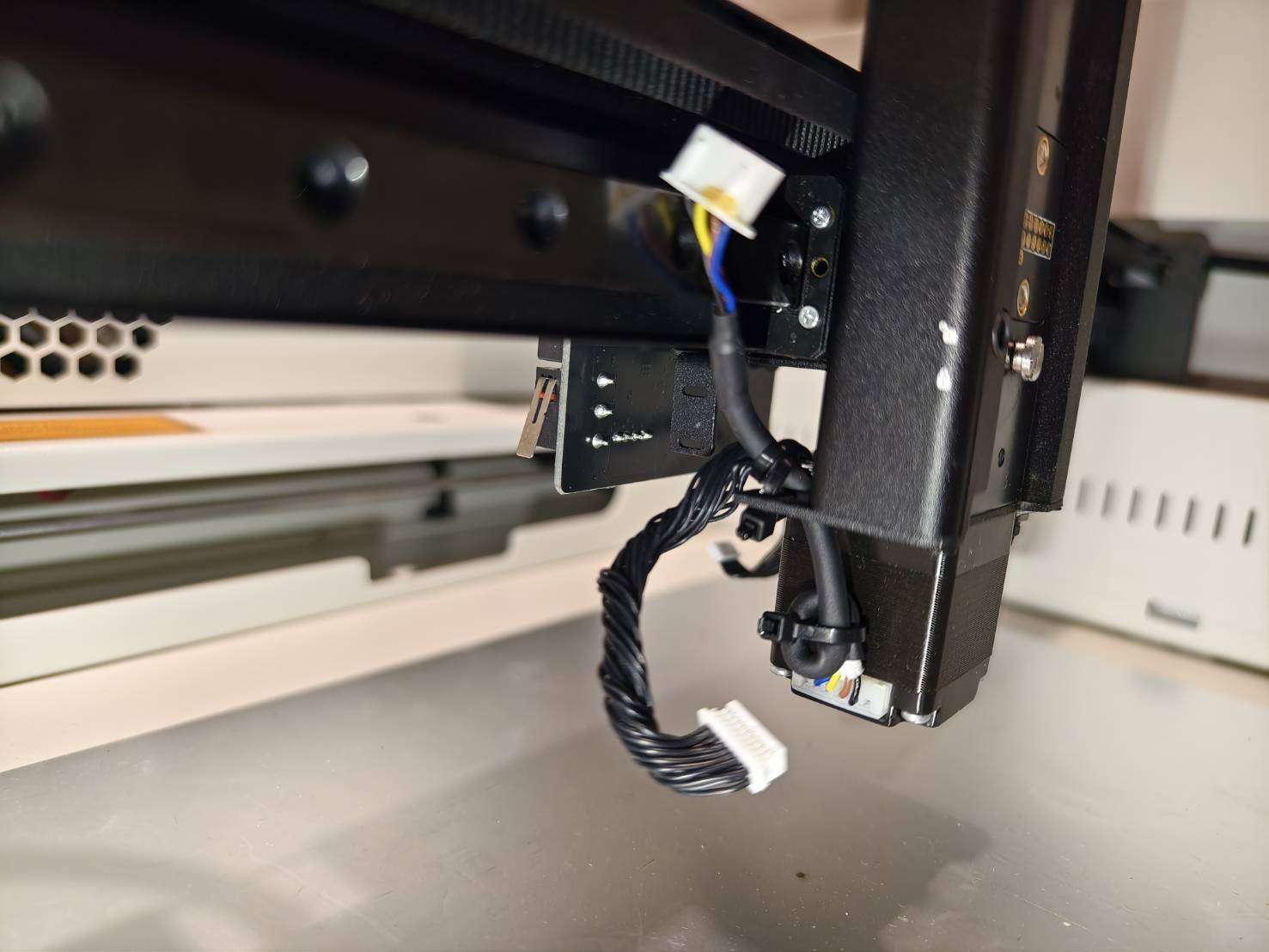

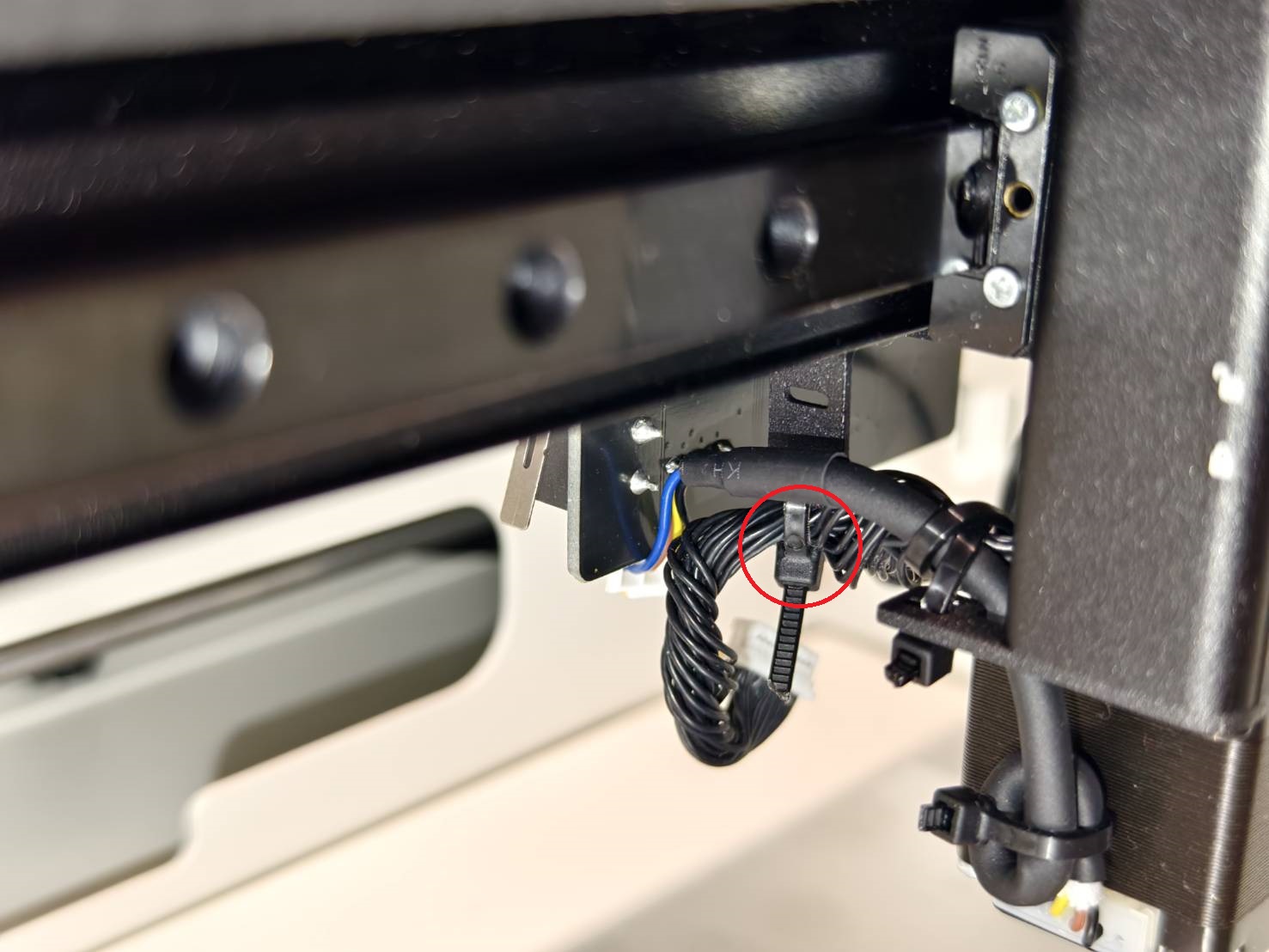

モジュールシート背面の20ピンケーブルを固定しているケーブルタイを切断してください。
ステップ 5

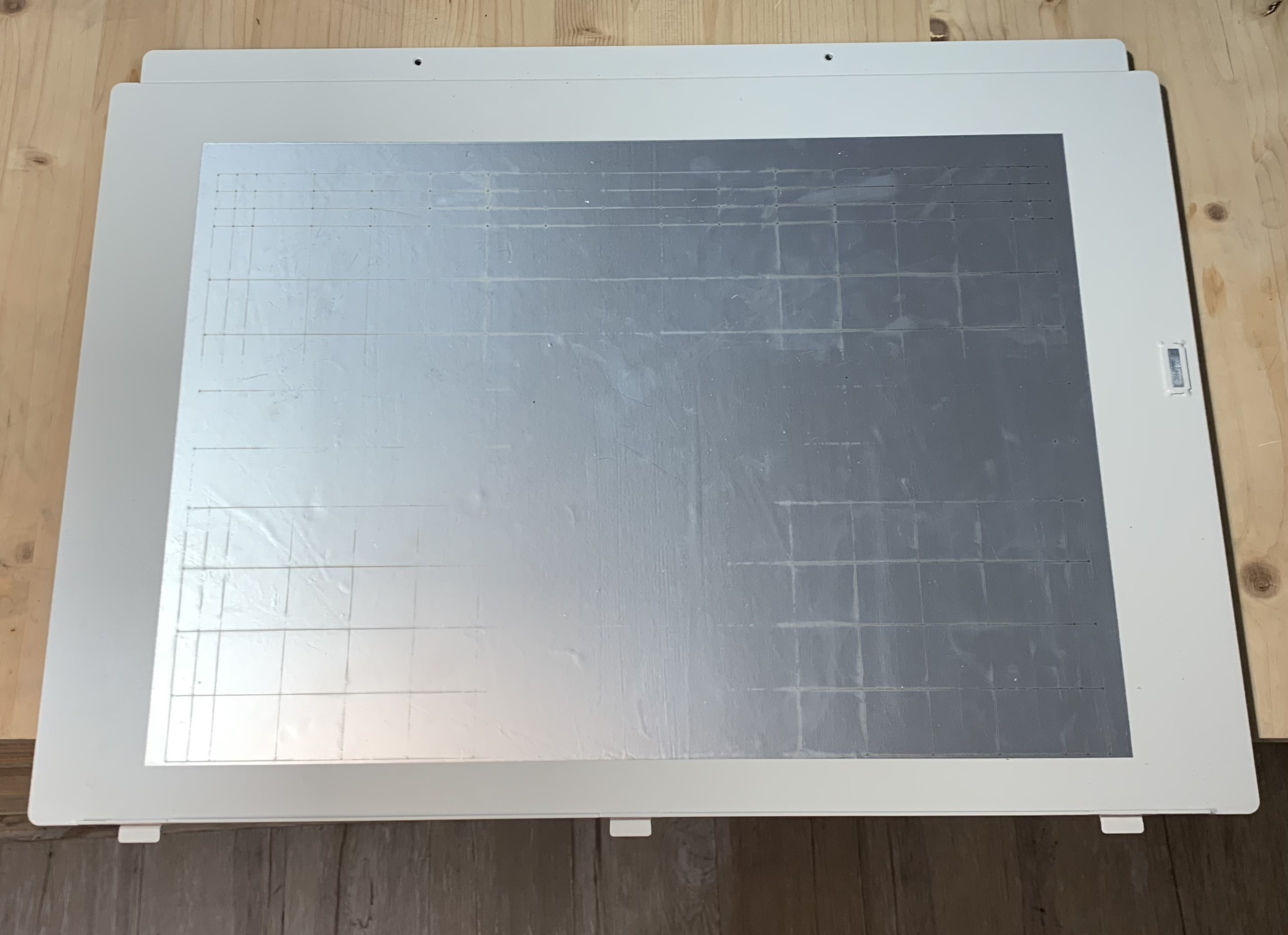

これら2本のネジを外して、金属ベースを取り外してください。
ステップ 5.1
機械を少し持ち上げて、金属ベースを直接取り外してください。
ステップ 6

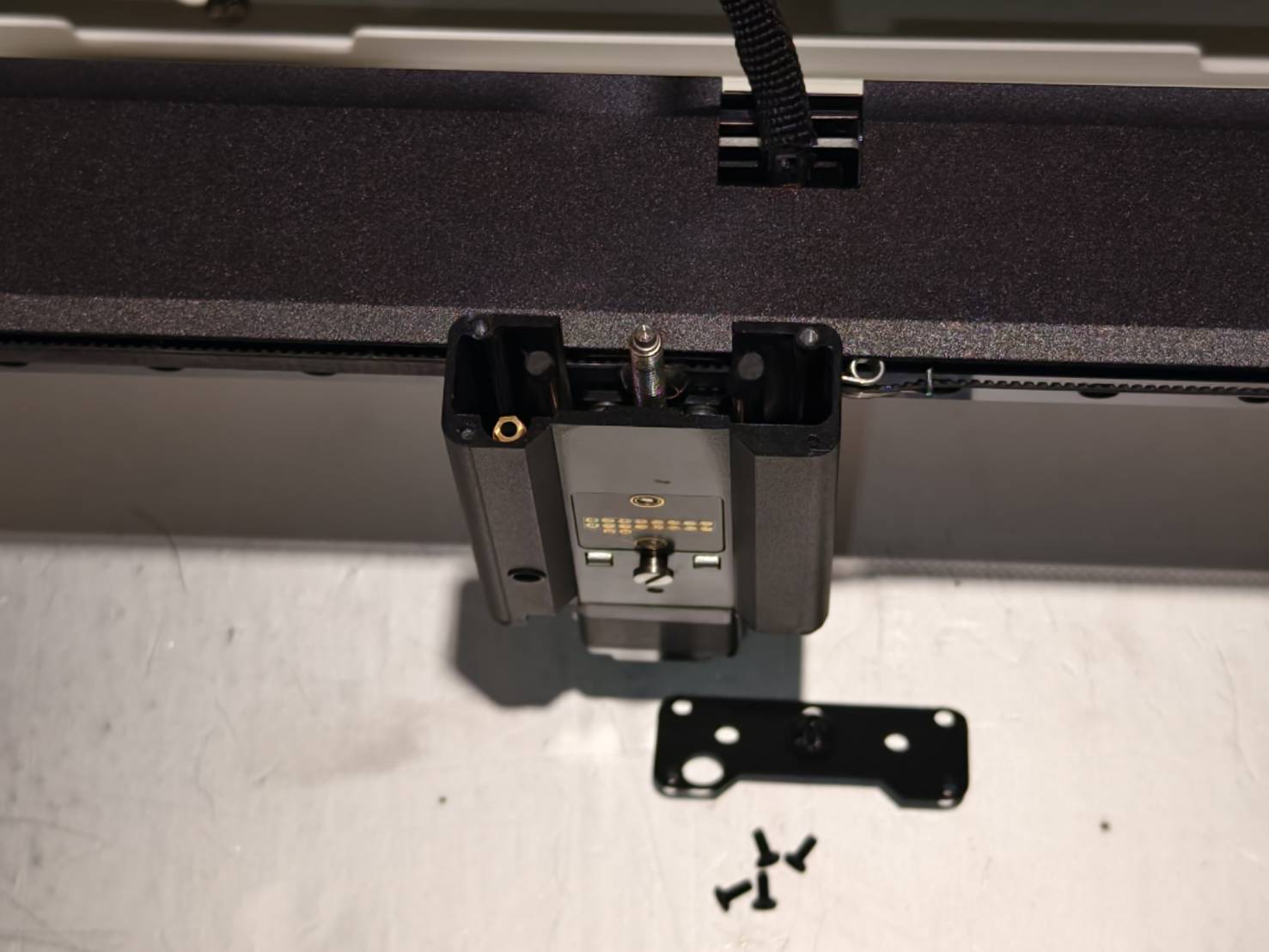

モジュールシートの上部フレームを取り外します。（1.5mm六角ネジ×4本）
ステップ 7

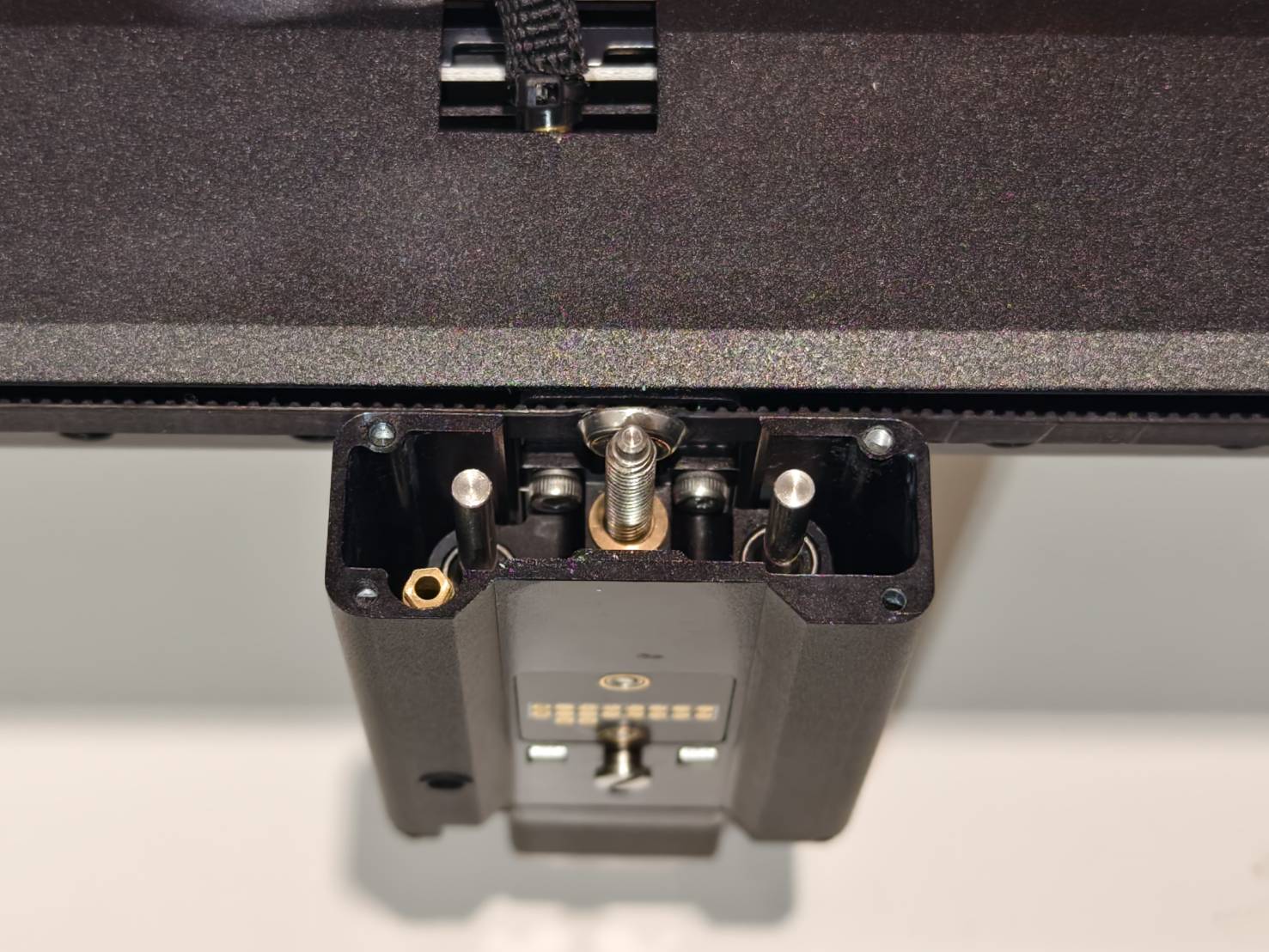

スタッド上部のベアリングを取り外し、後で使用するために安全に保管してください。
（お使いの機械にこのベアリングがない場合は、ステップ7.1に進んでください。）
ステップ 7.1

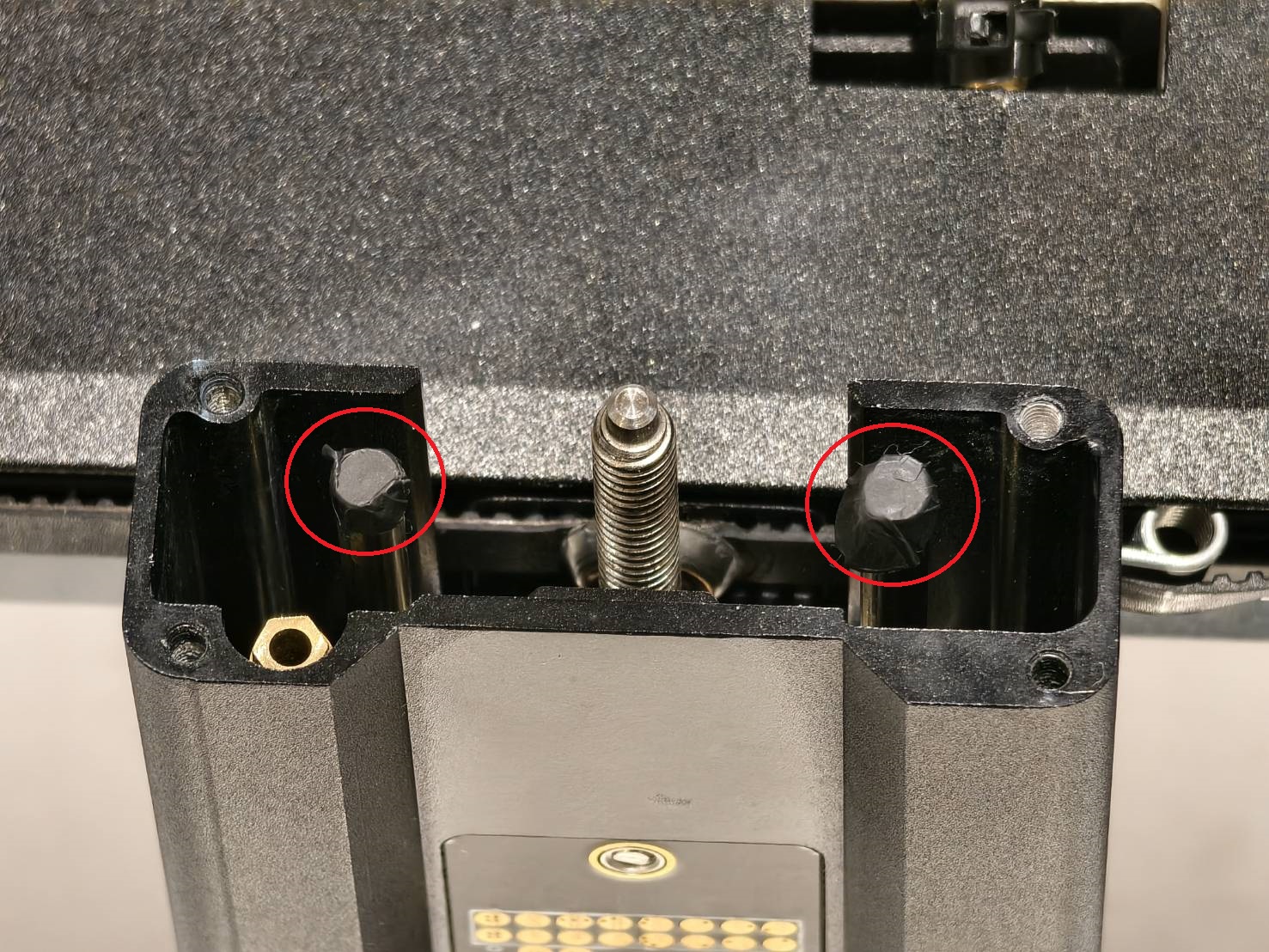

シャフト上部の黒いステッカー2枚を取り外します。
お使いの機械に下の写真のようなステッカーがない場合は、ステップ8に進んでください。
ステップ 8
中央のスタッドを時計回りに回して、Z軸モーター付きブラケット全体を取り外します。
ステップ 9
ベルトネジを緩めます。ベルトが外れないように、ネジを緩める際はベルトを押さえてください。
ステップ 10
ベルトを引き抜いて取り外すか、切断することもできます。
ステップ 11

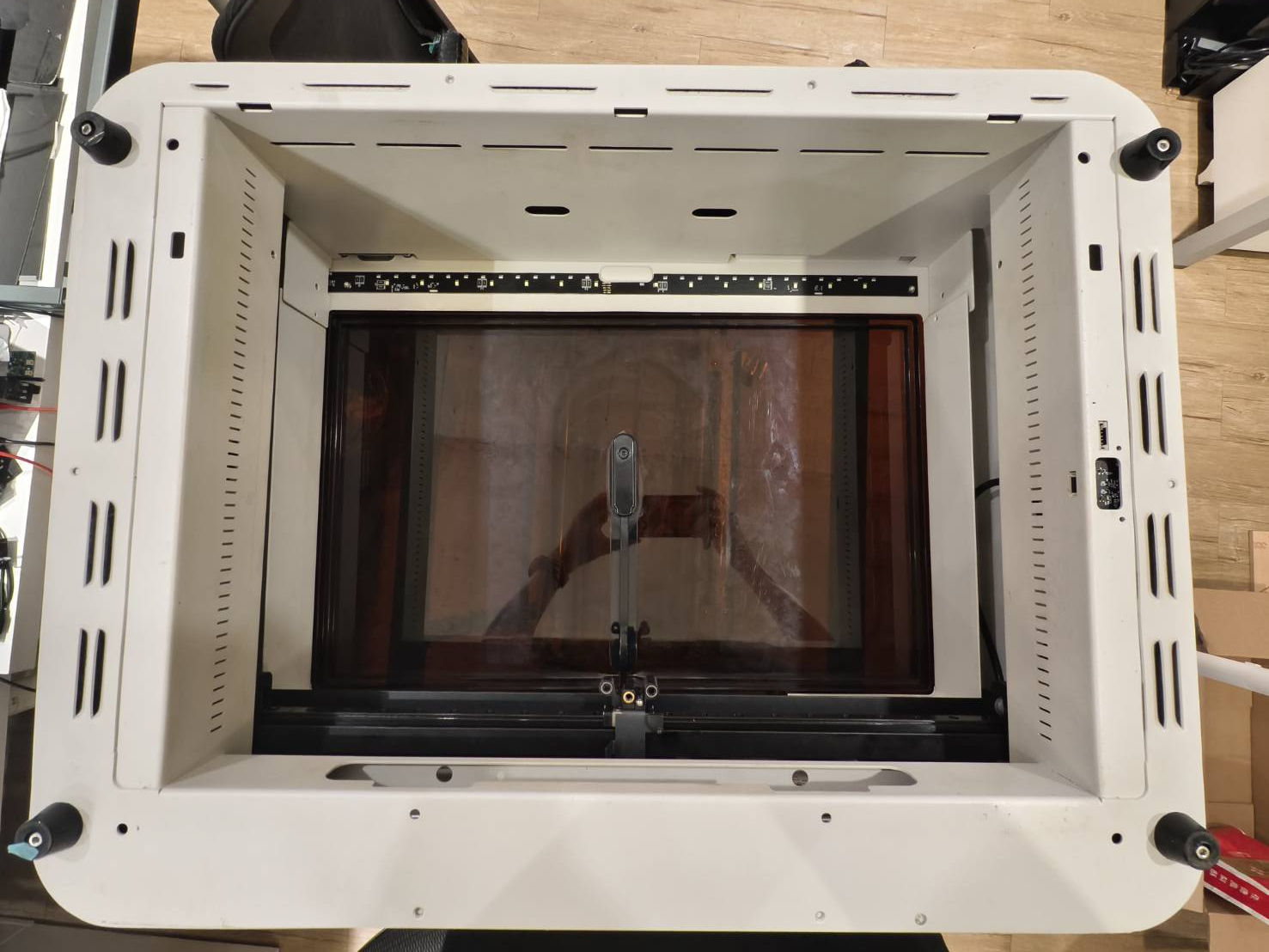

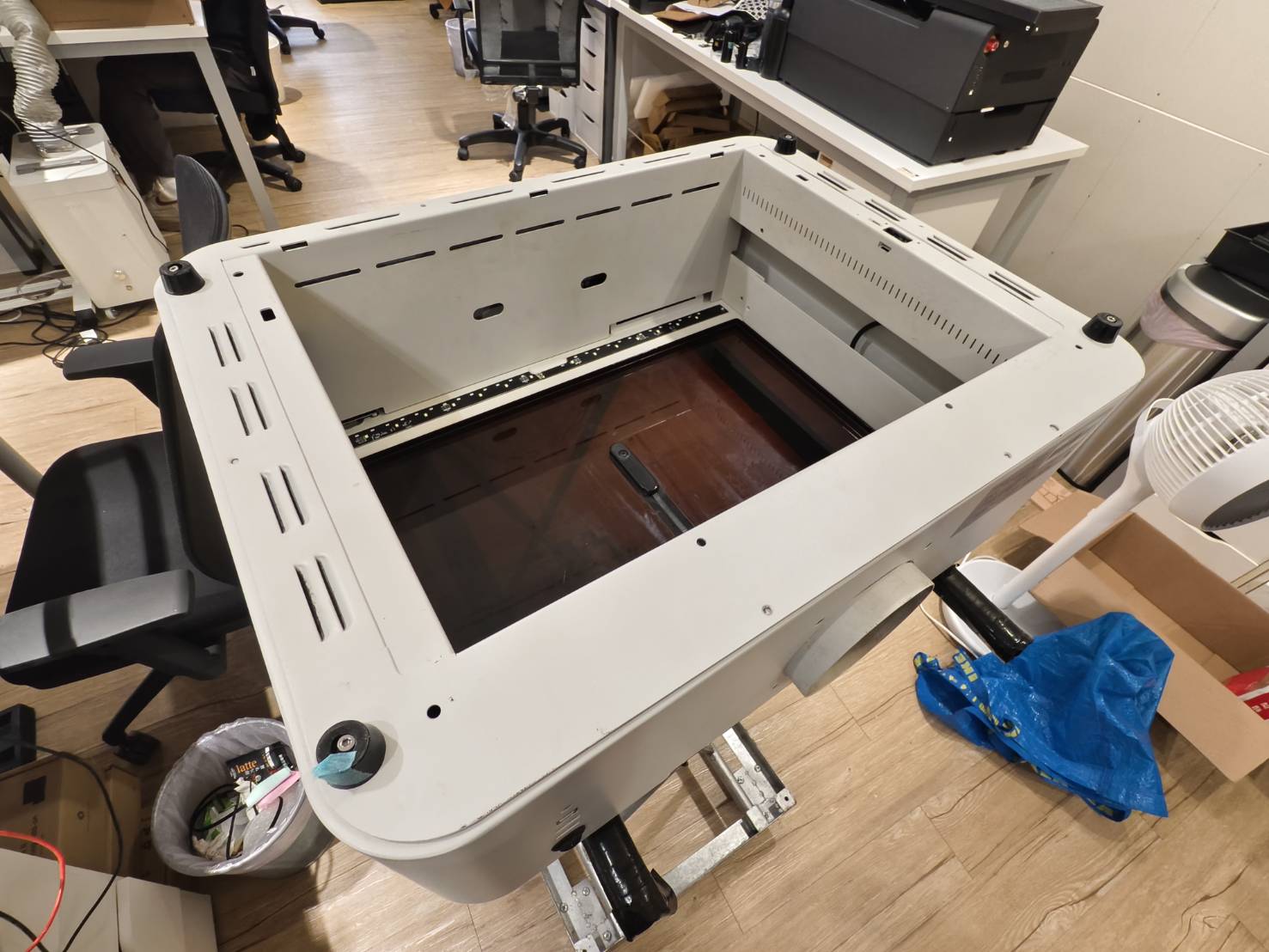

機械の電源を切り、電源コードを取り外して、機械を裏返します。
ステップ 12

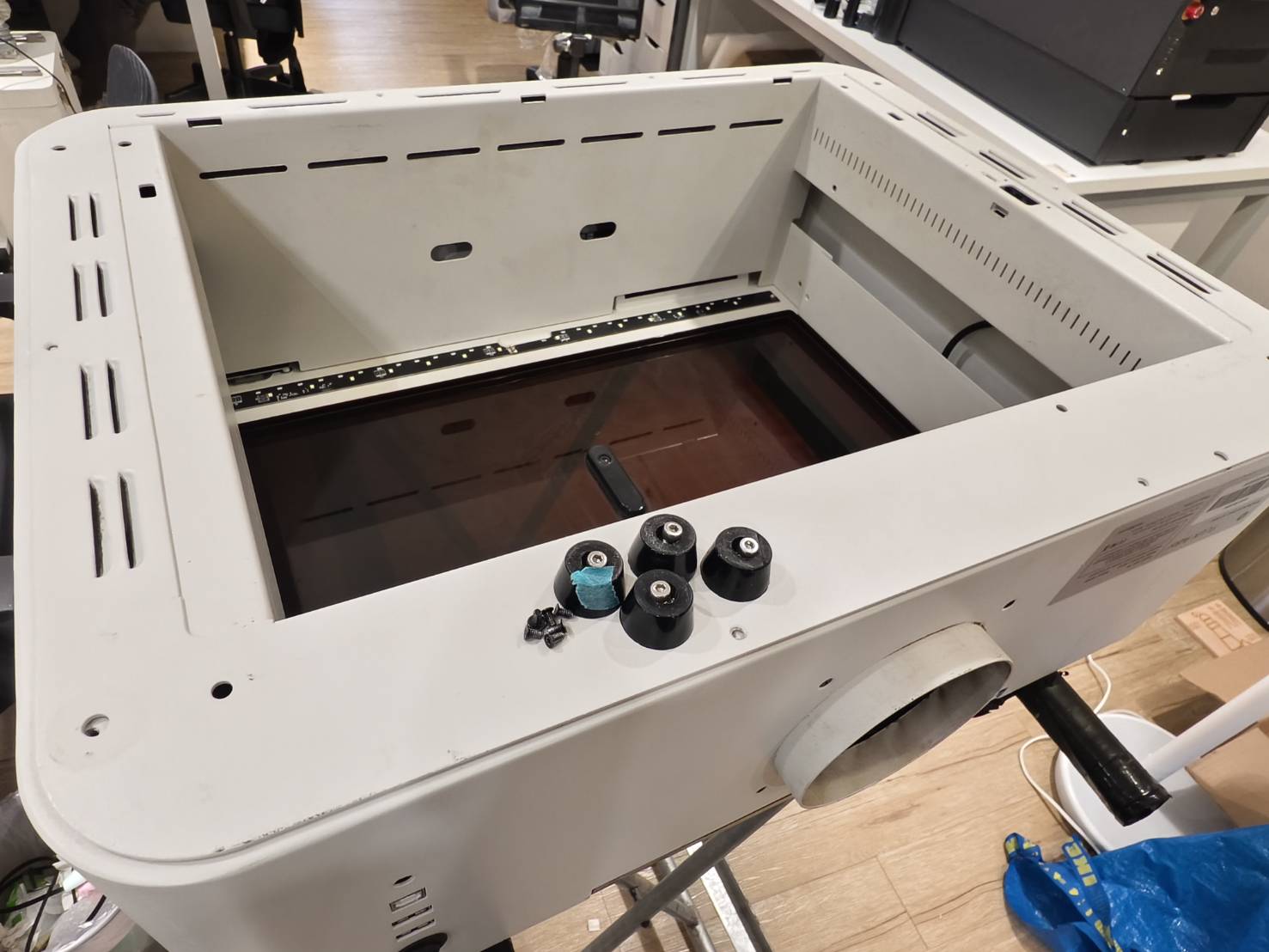

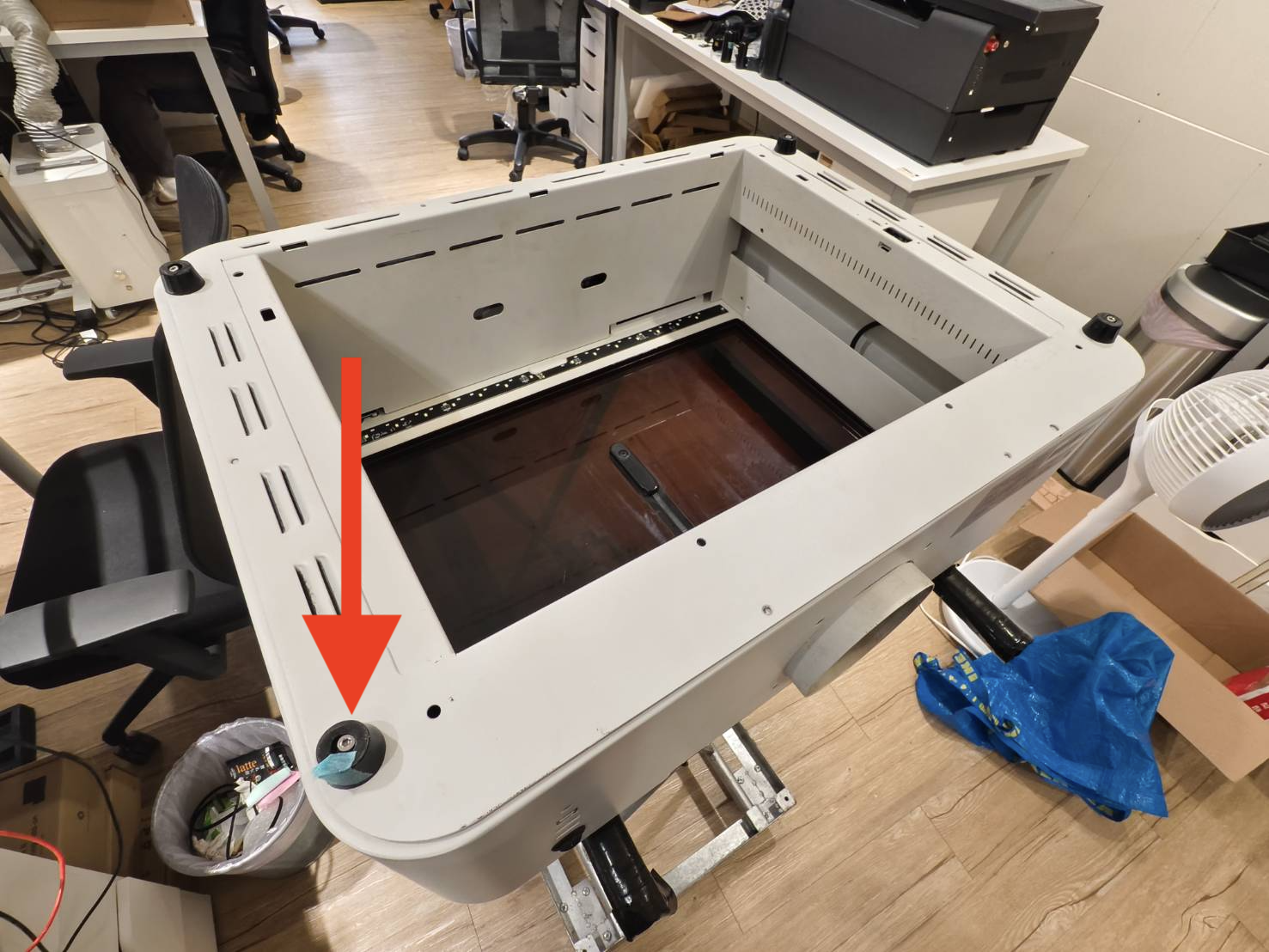

USBポート付近のゴム足とネジに印を付けます。
印を付ける目的は、この足のネジが他より短く、同じ位置に戻す必要があるためです。
ステップ 13

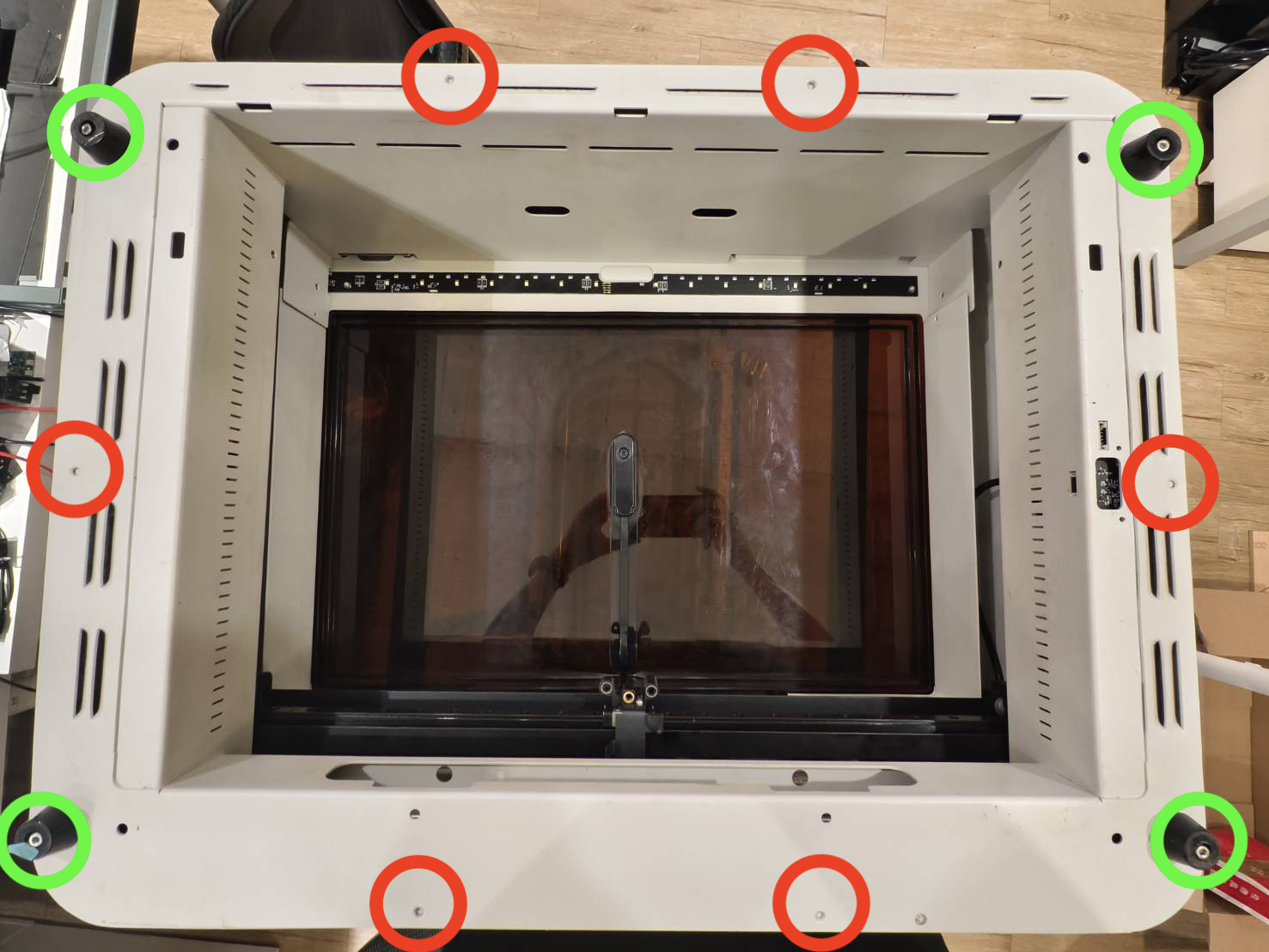

底面のネジを外し、ゴム足を取り外します。
（T8ネジ × 6本 ＆ 3mm 六角ネジ × 4本）
ステップ 14
機械を裏返し、側面のネジを外します（T8ネジ × 2本）
ステップ 15

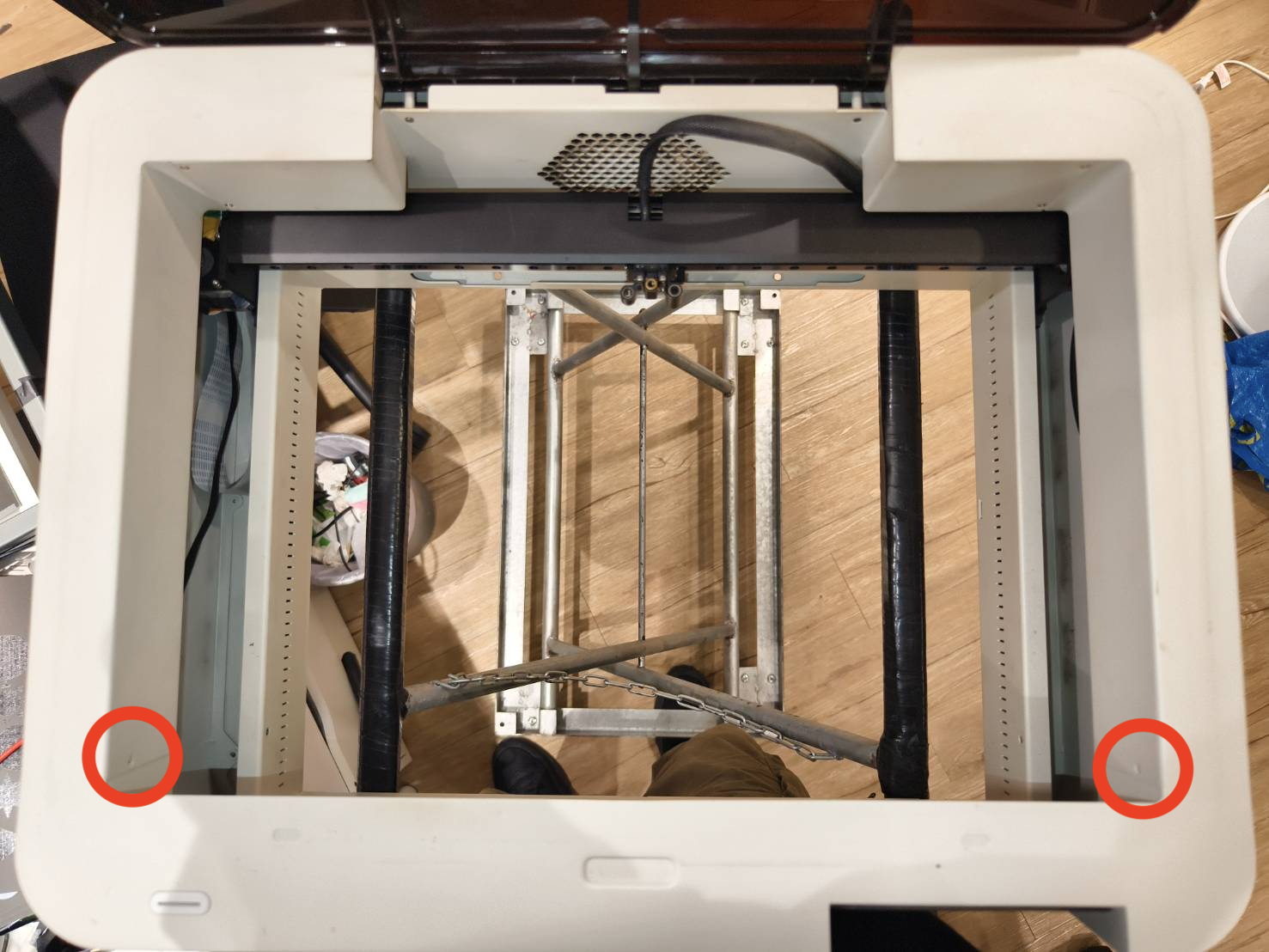

ペンで両側のネジ穴に印を付けます。
組み立て時に印を付けた面が作業エリア側になるよう確認するためです。
ステップ 16

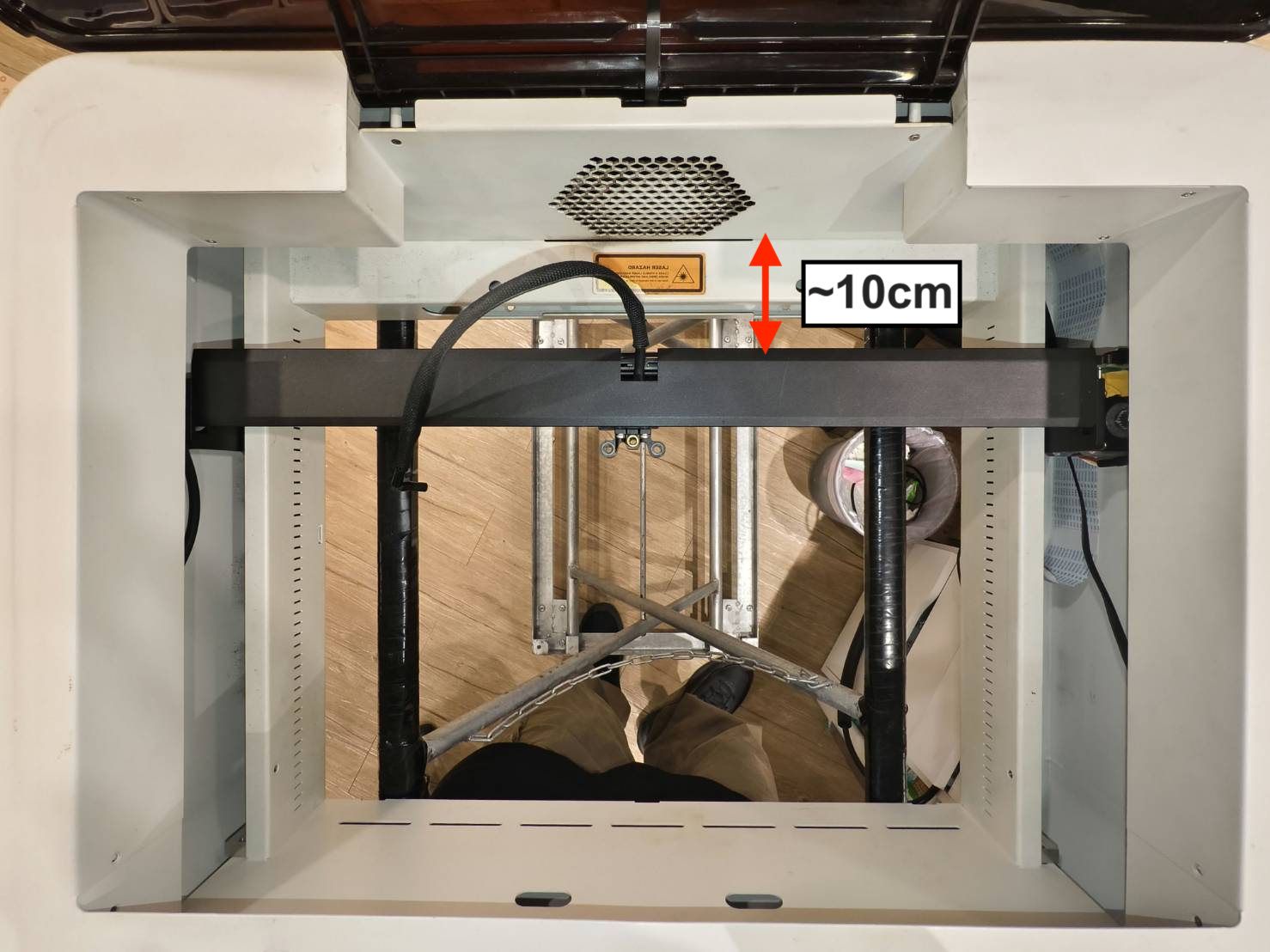

モジュールシートをフレームから約10cm離れた位置に移動させます。
（X軸ガントリーの動作を妨げないようにするためです。最奥部にあると、持ち上げ後にロックされてX軸モーターにアクセスできなくなります。中央部にあると、Y軸38ピンケーブルが損傷する恐れがあります）
ステップ 17
両手で上部フレームを持ち上げ、スタッドの上に設置します。
（配線がフレームに挟まれないよう注意してください。）

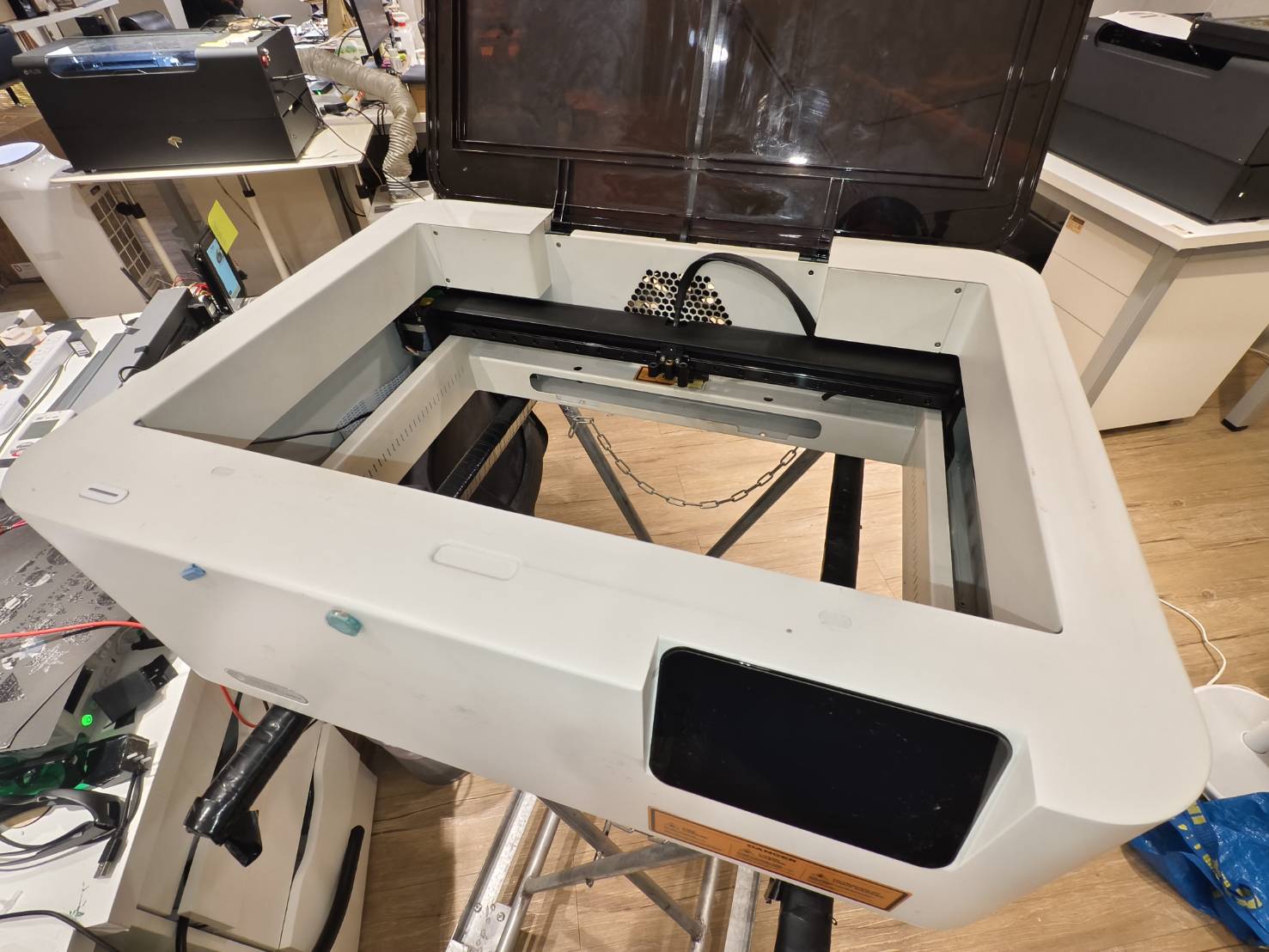

スタッドに設置したフレームの例：

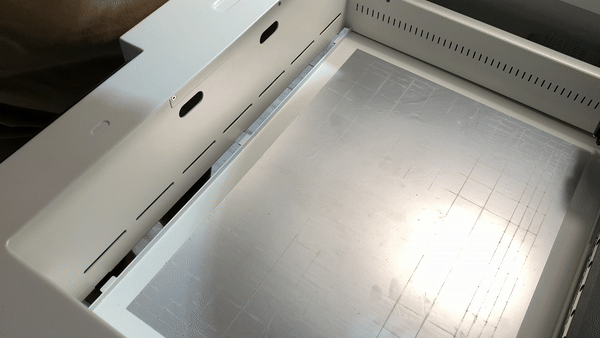

持ち上げ作業の例（動画は機械内部で撮影）：
ステップ 18
右側の白いホイールを取り外します。（2.5mm六角）
ステップ 19
新しいタイミングベルト（ループタイプ）を右側の開口部からX軸金属フレーム内に通し、白いアイドラープーリーに掛けます（歯が内側を向くように）。プーリーとベルトアセンブリを金属フレーム内に押し戻し、ネジで固定してください。
ステップ 20
ベルト固定ネジを締め直し、ベルトが動画のように配置されていることを確認してください。
ベルトの反対側はX軸内部にある必要があります。
ステップ 21
ベルトのもう一方の端をX軸モーターに掛けます。
（ドライバーの背面を使用してベルトに力を加え、モジュールシートホルダーを押してベルトを移動させます。ベルトは徐々にモーターのプーリーに掛かります。）
ステップ 22
動作が同期しているかを手動でテストし、歯付き面が内側を向いていることを確認してください。動作が同期していない場合は、 ステップ 18 に戻って取り付けが正しく行われているかを確認してください。
ステップ 23
上部フレームの位置を復元します。
マークされたネジ穴が作業エリアに向いている必要があることにご注意ください。
フレームの復元：
ステップ 24
側面のネジを締めます。
ステップ 25
本体を裏返します。底面のすべてのネジを締めます。
マークされた脚とネジがUSBポートに近い位置にある必要があることにご注意ください。
推奨事項：
一部のネジが位置ずれを起こして取り付けられない可能性があるため、最初はネジを完全に締めないことをお勧めします。したがって、すべてのネジを取り付けた後に、全てのネジを締めることを推奨します。
ステップ 26
本体を表に戻します。モジュールシートを動かして、自由に動くか確認してください。
ステップ 27
USBポート付近のゴム脚のネジを緩めて、モジュールシートを再度動かしてみてください。
ステップ 28
ブラケットを所定の位置に保持し、中央のスタッドを反時計回りに回転させて、Z軸モーター付きブラケットを取り付けます。
ステップ 29
シャフトの上部に黒いステッカーを貼り付けてください。ステッカーがない場合は、オプションのためこの手順をスキップしてください。
ステップ 29.1
スタッドの上部にベアリングを取り付けてください。このベアリングをお持ちでない場合は、この手順をスキップしてください。
ステップ 30
モジュールシートの上部フレームを再取り付けします。（1.5mm六角ネジ×4本）
ステップ31
ベースをテーブル上に置き、ほぞがテーブル面からわずかに突き出るようにします。
ステップ31.1
機械を少し傾けて持ち上げ、機械前端のほぞ穴をベースのほぞに合わせます。ほぞを挿入してから、機械をテーブル上に置きます。
ステップ31.2
これらのネジを締め直してベースを固定します。
ステップ32
エアホースを再取り付けします。
ステップ33
X軸ベルトにスプリングを再取り付けします。
ステップ34
これらのケーブルを再接続します。
