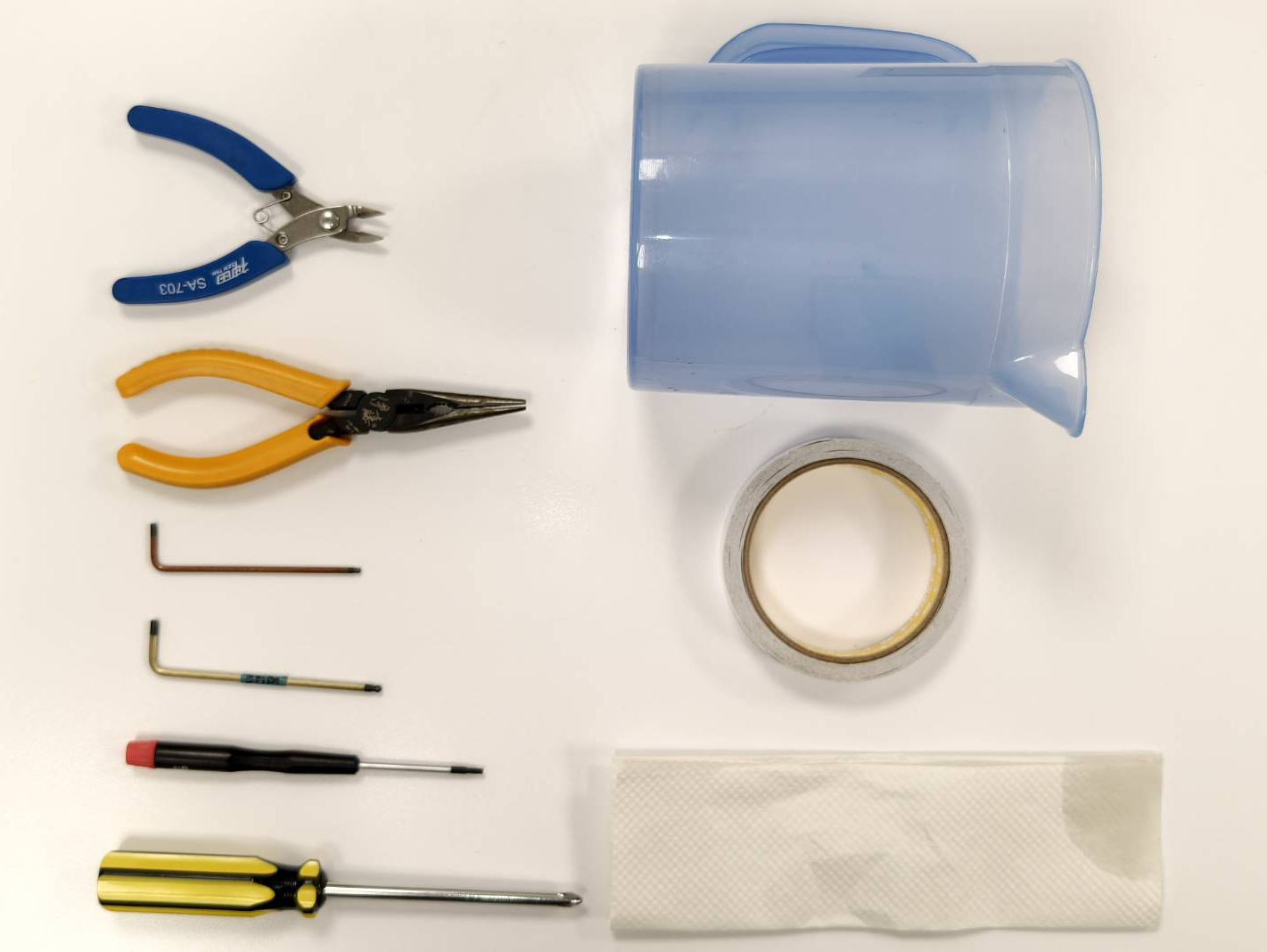

工具
| 1 | ニッパー |
| 2 | ペンチ |
| 3 | 2.5mmの六角レンチ |
| 4 | 3mmの六角レンチ |
| 5 | T8トルクスドライバー |
| 6 | プラスドライバー |
| 7 | 水タンク（大） |
| 8 | 両面テープ |
| 9 | ウエスまたはペーパータオル |
ステップ1
機械の電源を切り、電源コードを抜いてください。
ステップ2
トルクスドライバーを使用して水ポンプカバーを開けてください。
ステップ2.1
これは任意の手順です。
マシンを持ち上げて上下のスペースを確保するか、マシンをテーブルの端に移動させてください。

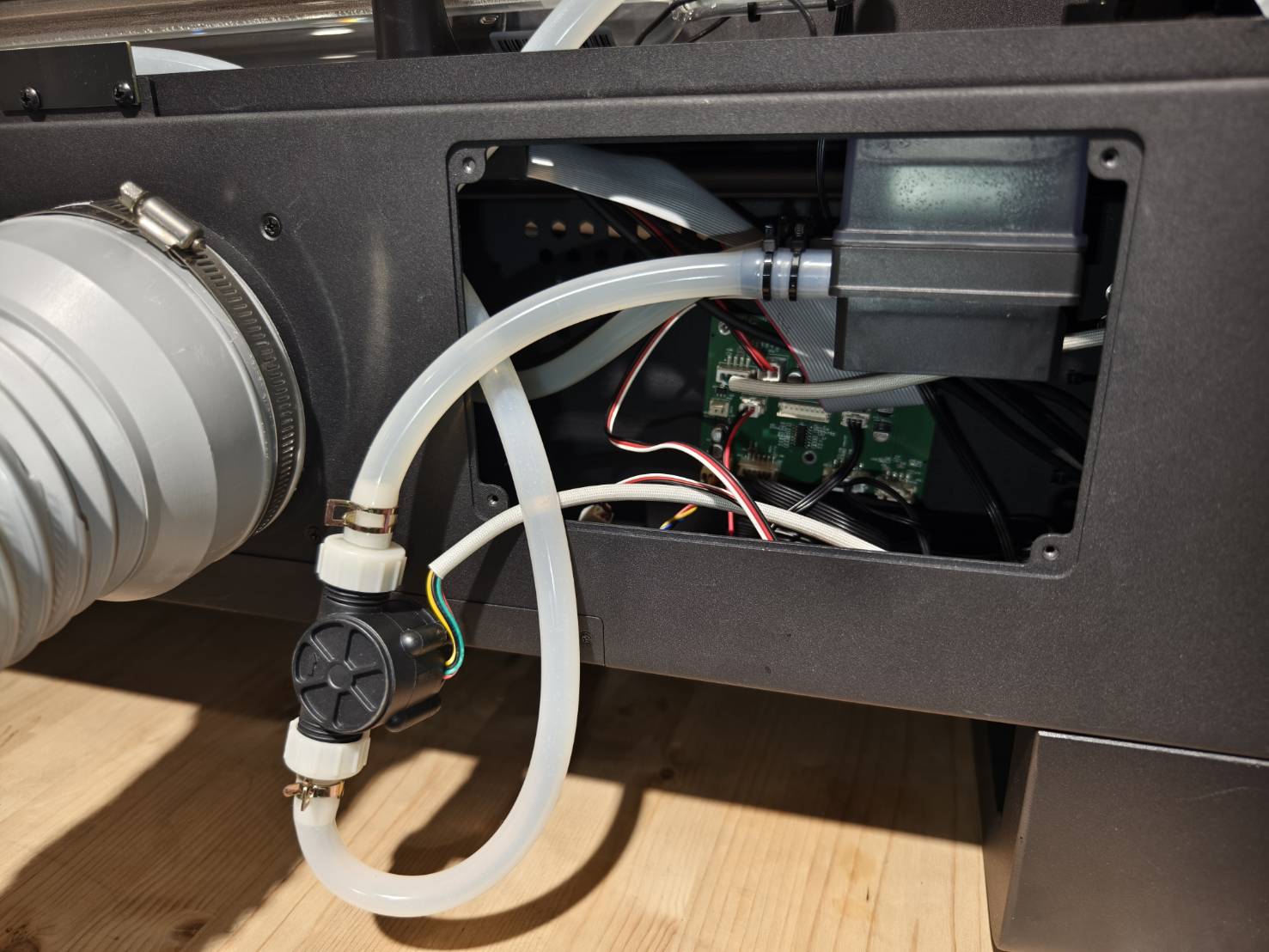

ステップ3
ドライバーを使用して、マシン背面のネジを外します。その後、背面カバーを開けることができます。
ステップ4
2本のケーブルタイを切断すると、フローセンサーを動かすことができるようになります。
フローセンサーが結束されていない場合は、このステップを省略してください。
ステップ5
作業スペースを確保するために、フローセンサーを取り外してください。
ステップ6

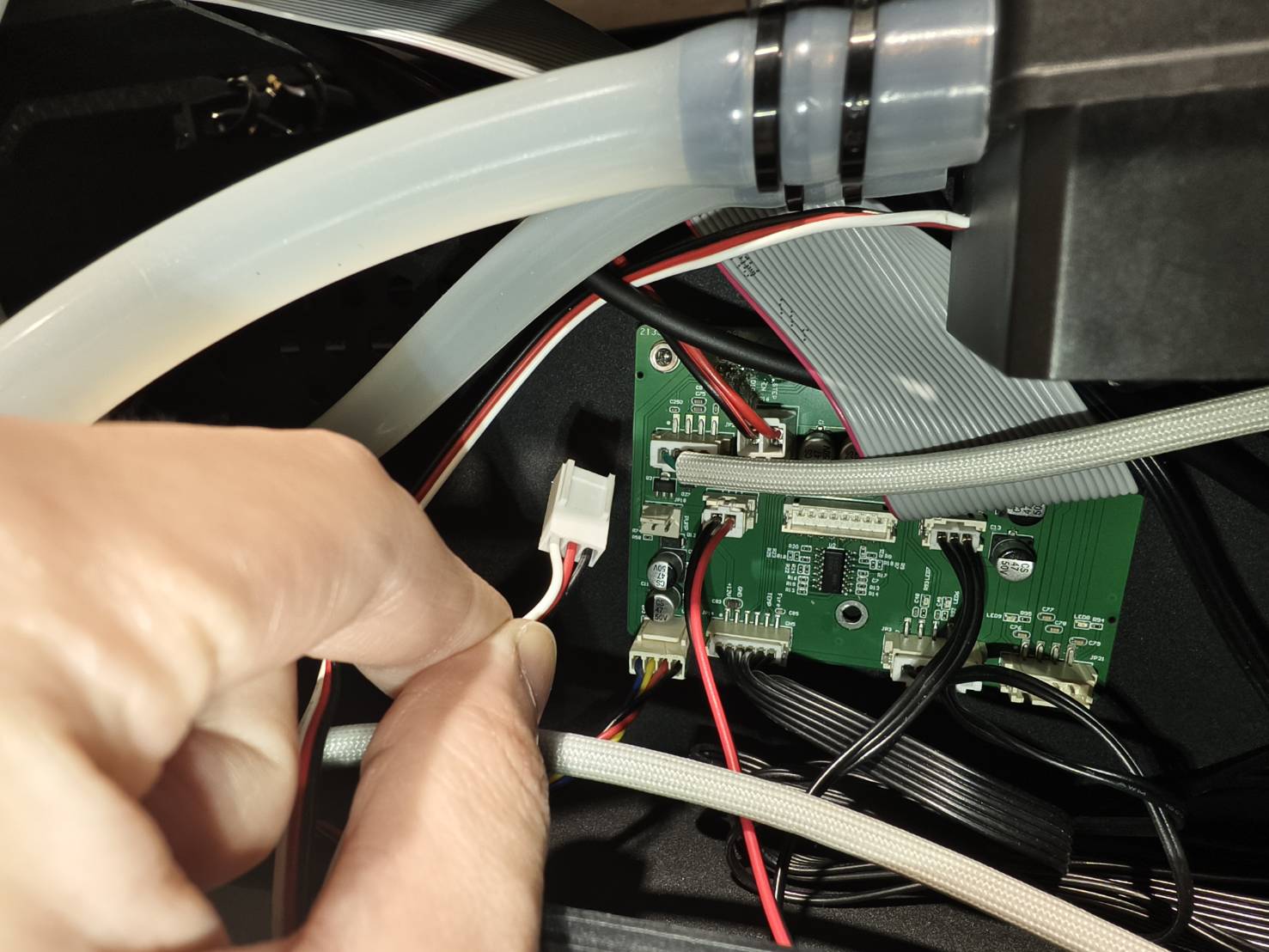

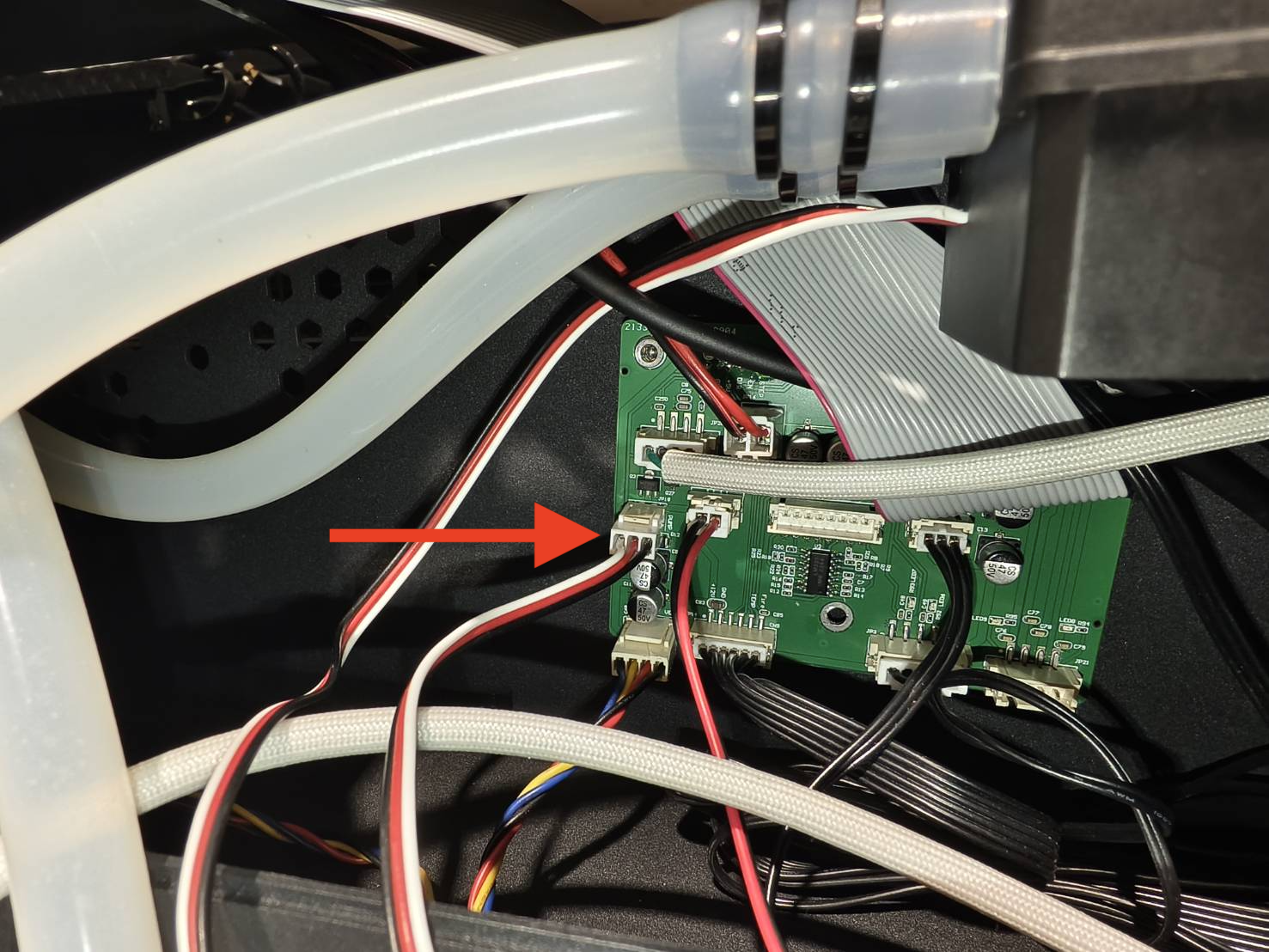

水ポンプのケーブルを抜いてください。
（基板が以下の写真と異なる場合は、最新のセットアップについて 図 を参照してください。）
ステップ7

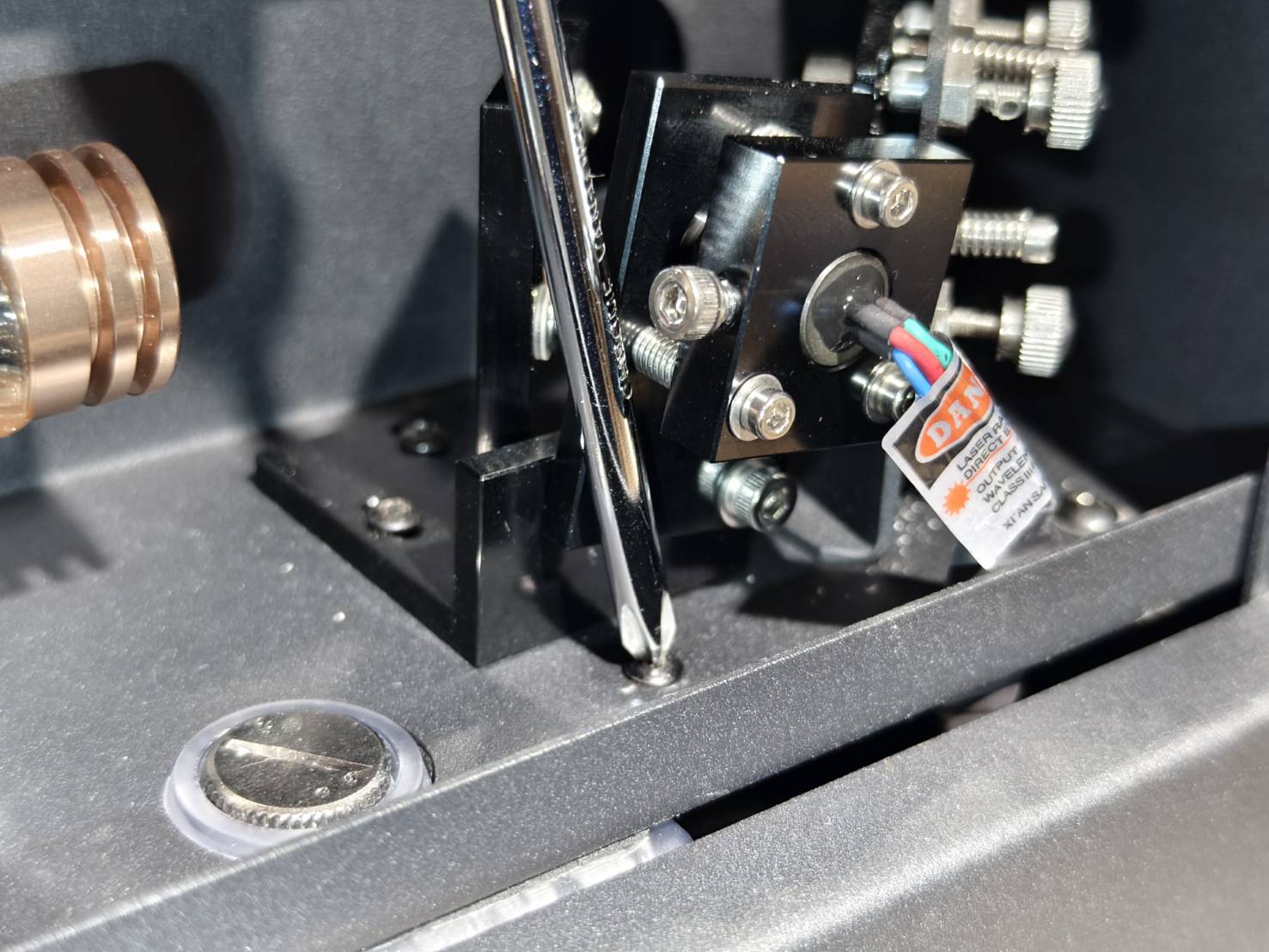

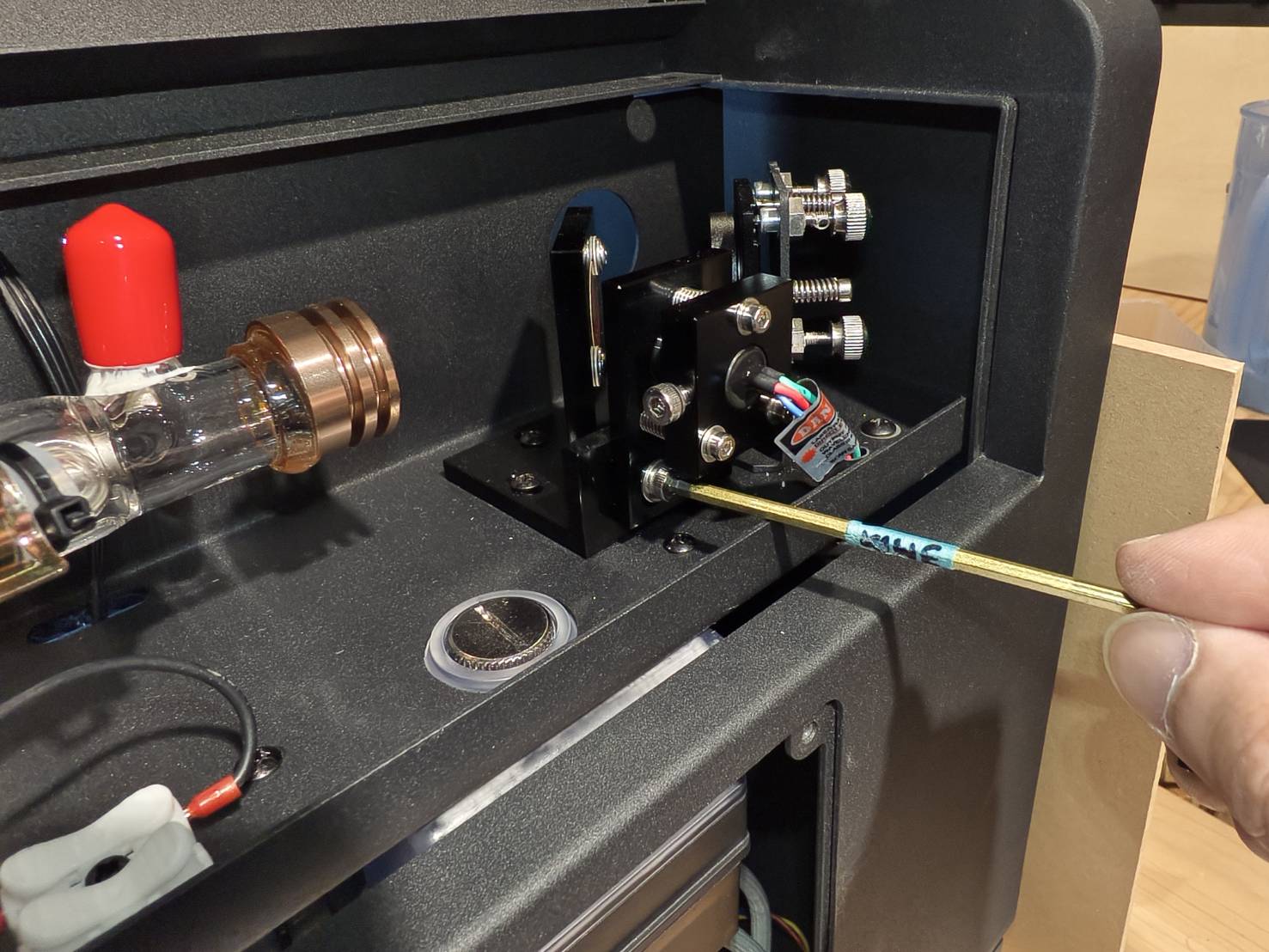

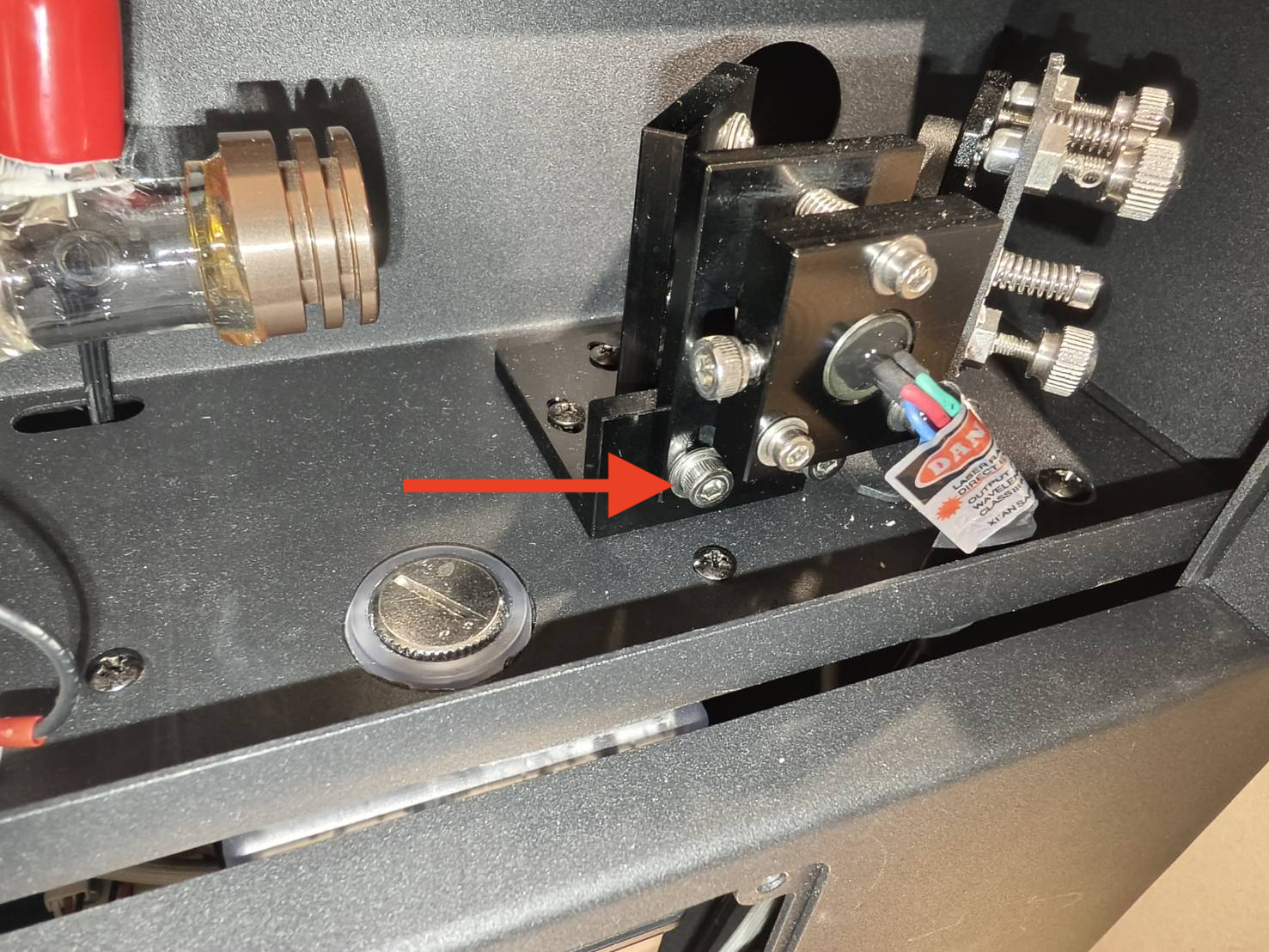

赤色レーザーポインターホルダーの左側にあるネジを取り外してください。
ステップ8

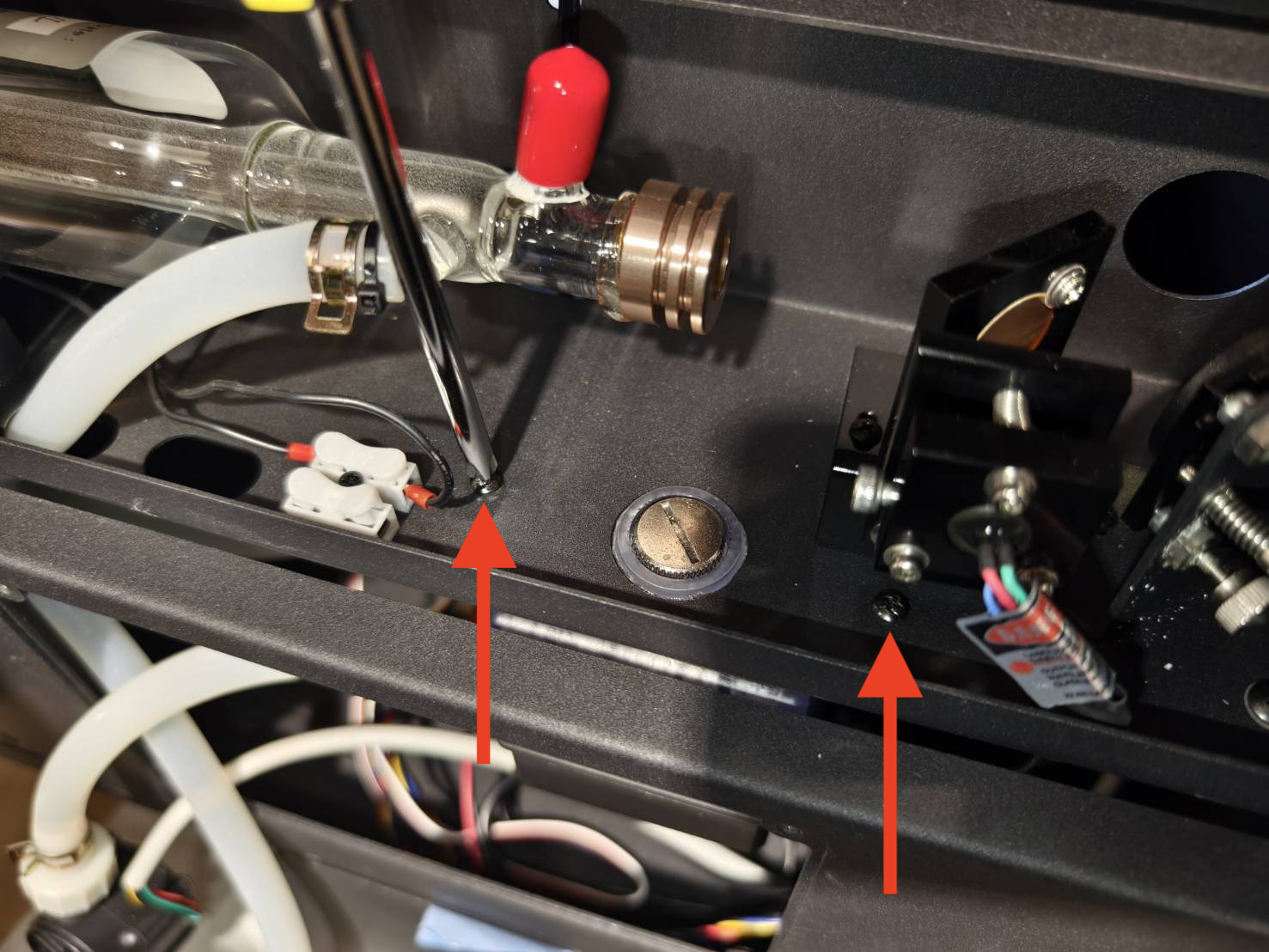

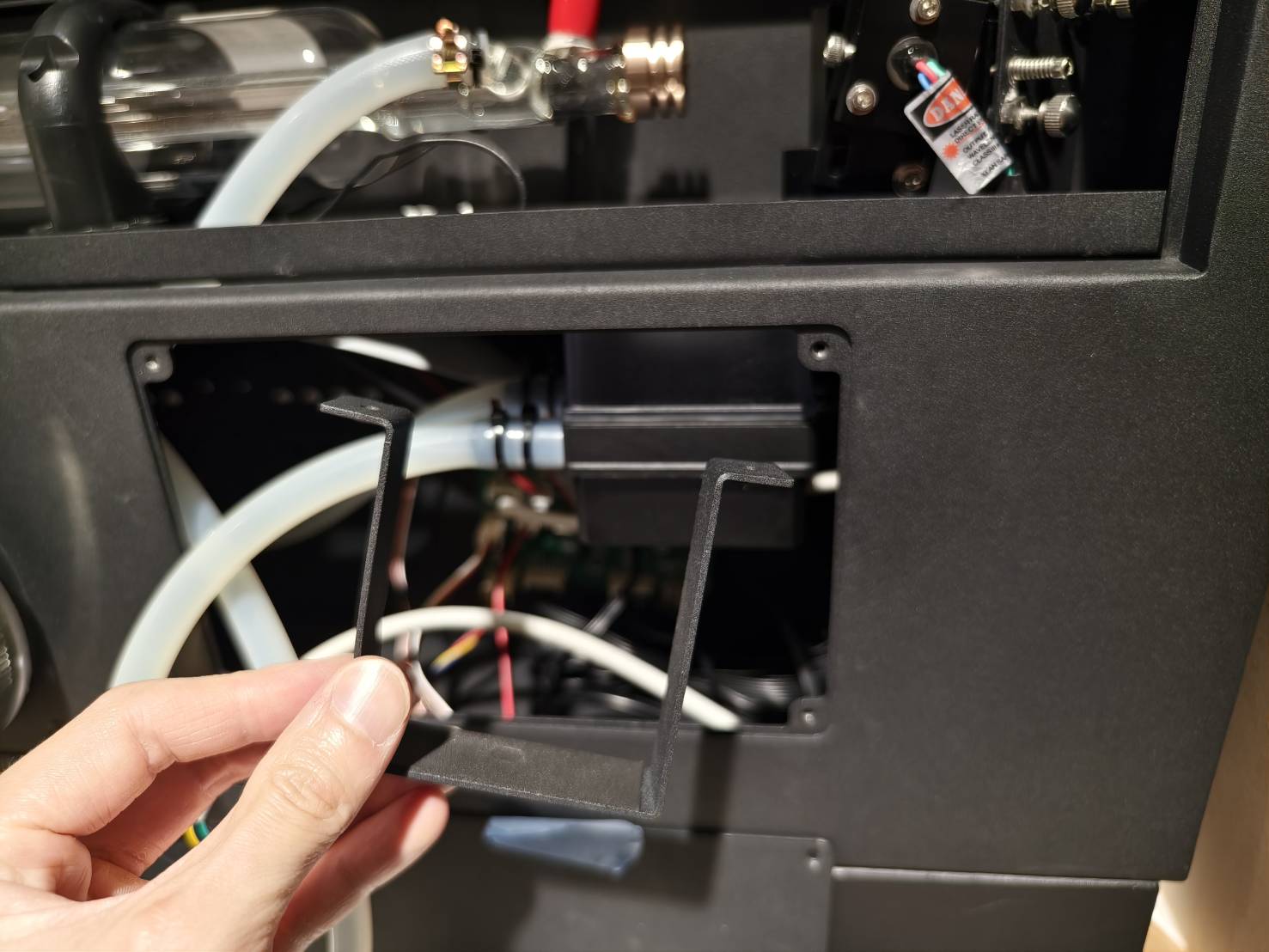

2本のネジを外し、ウォーターポンプブラケットを取り外します。
ステップ9
- ウォーターポンプが本体に接着されている可能性があります。
手で取り外してみてください。
（ウォーターポンプがブラケットと一緒に取り外された場合は、この手順をスキップしてください。）

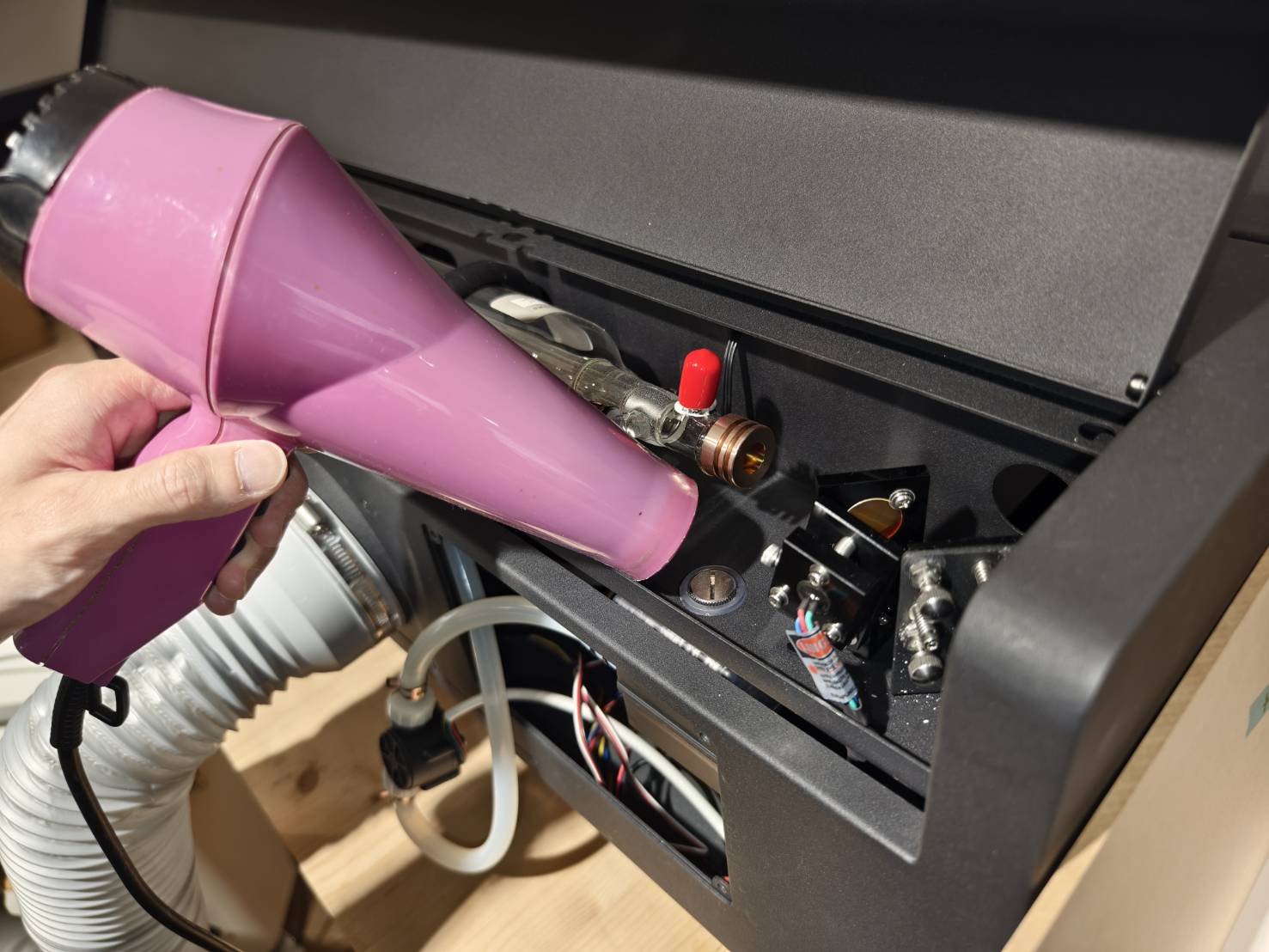

- テープが強すぎてポンプを取り外せない場合は、ドライヤーで少し温めると取り外しやすくなります。
ステップ10
本体に残ったテープの跡をきれいに拭き取ります。
ステップ11

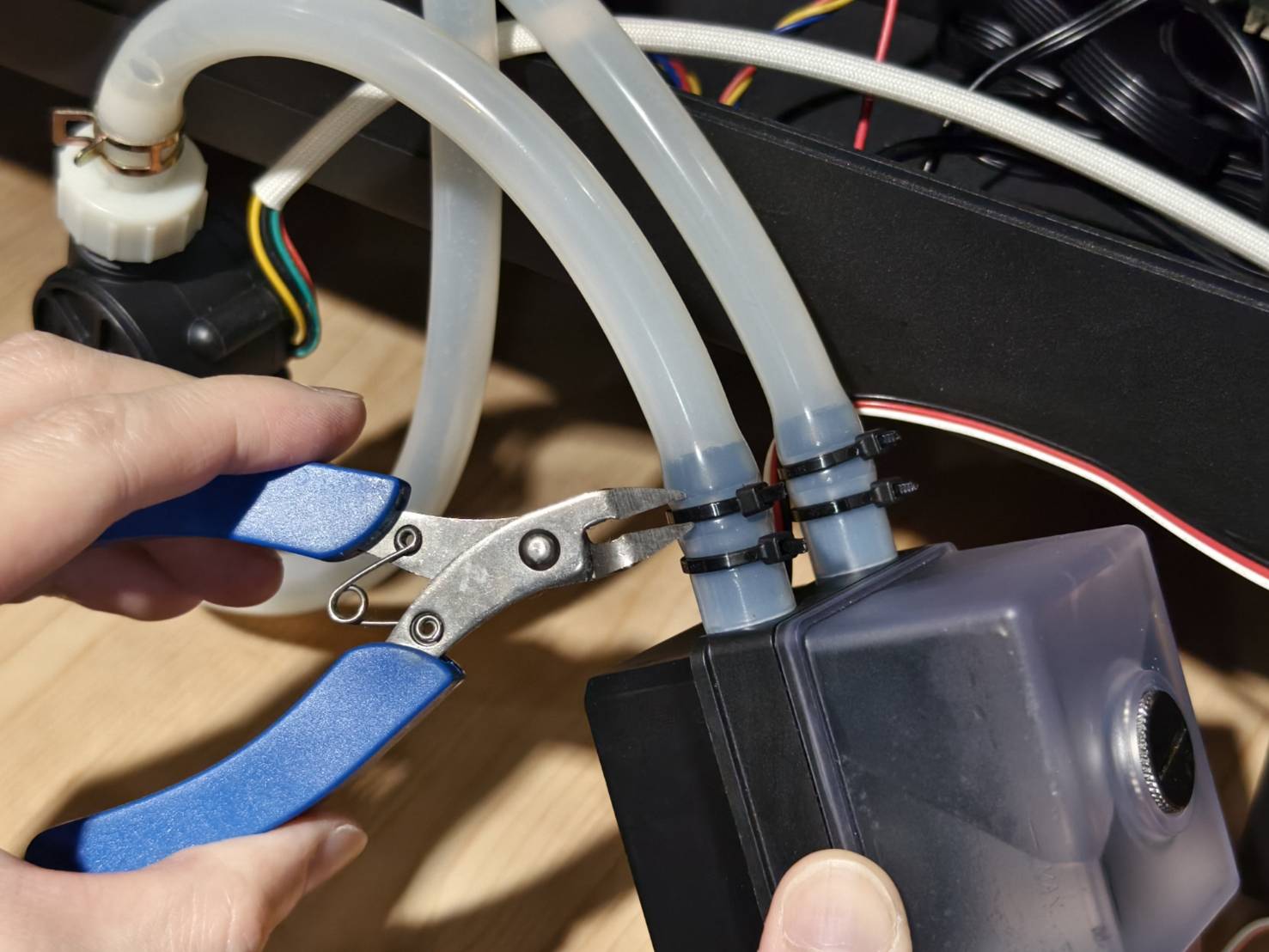

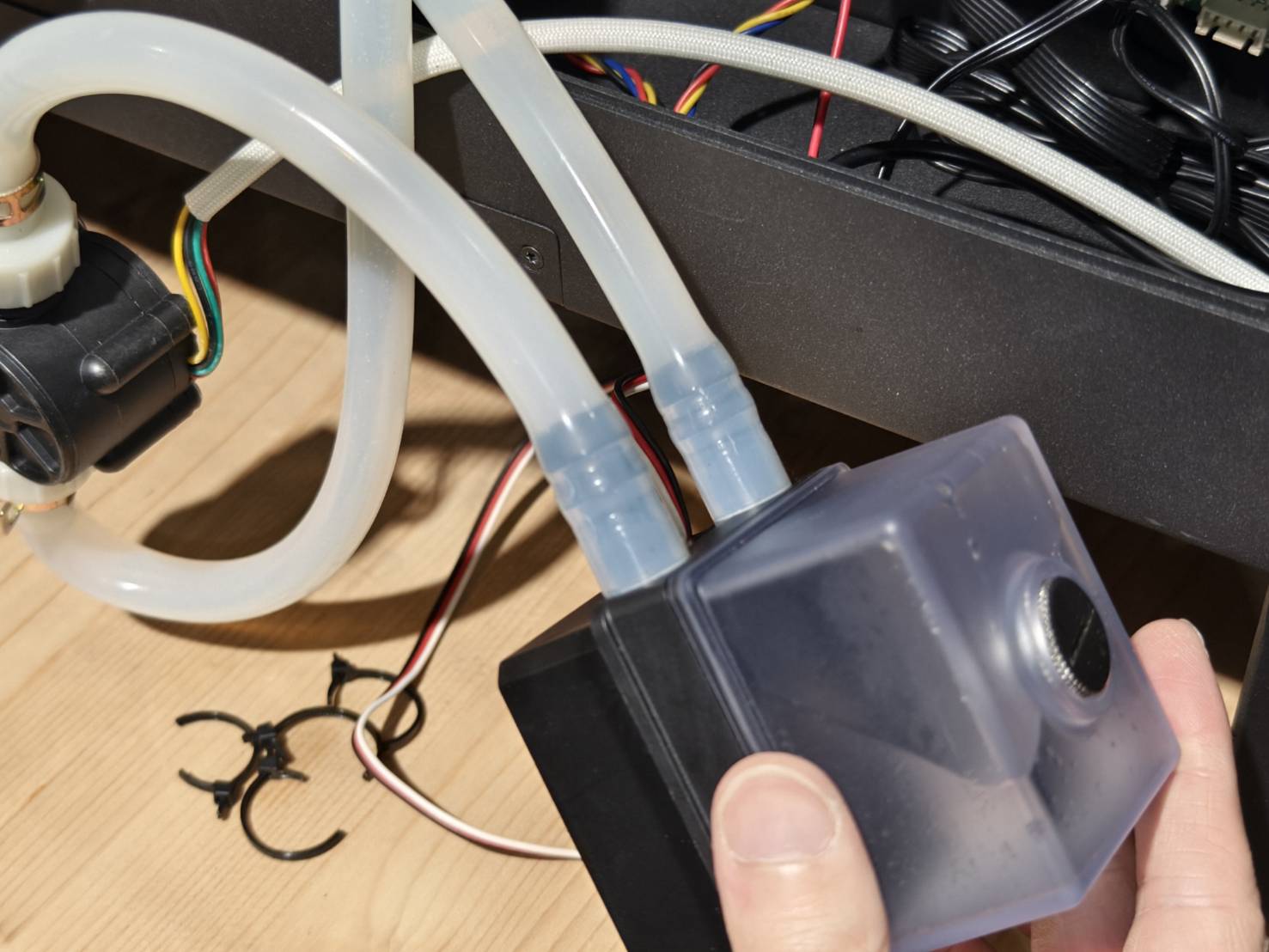

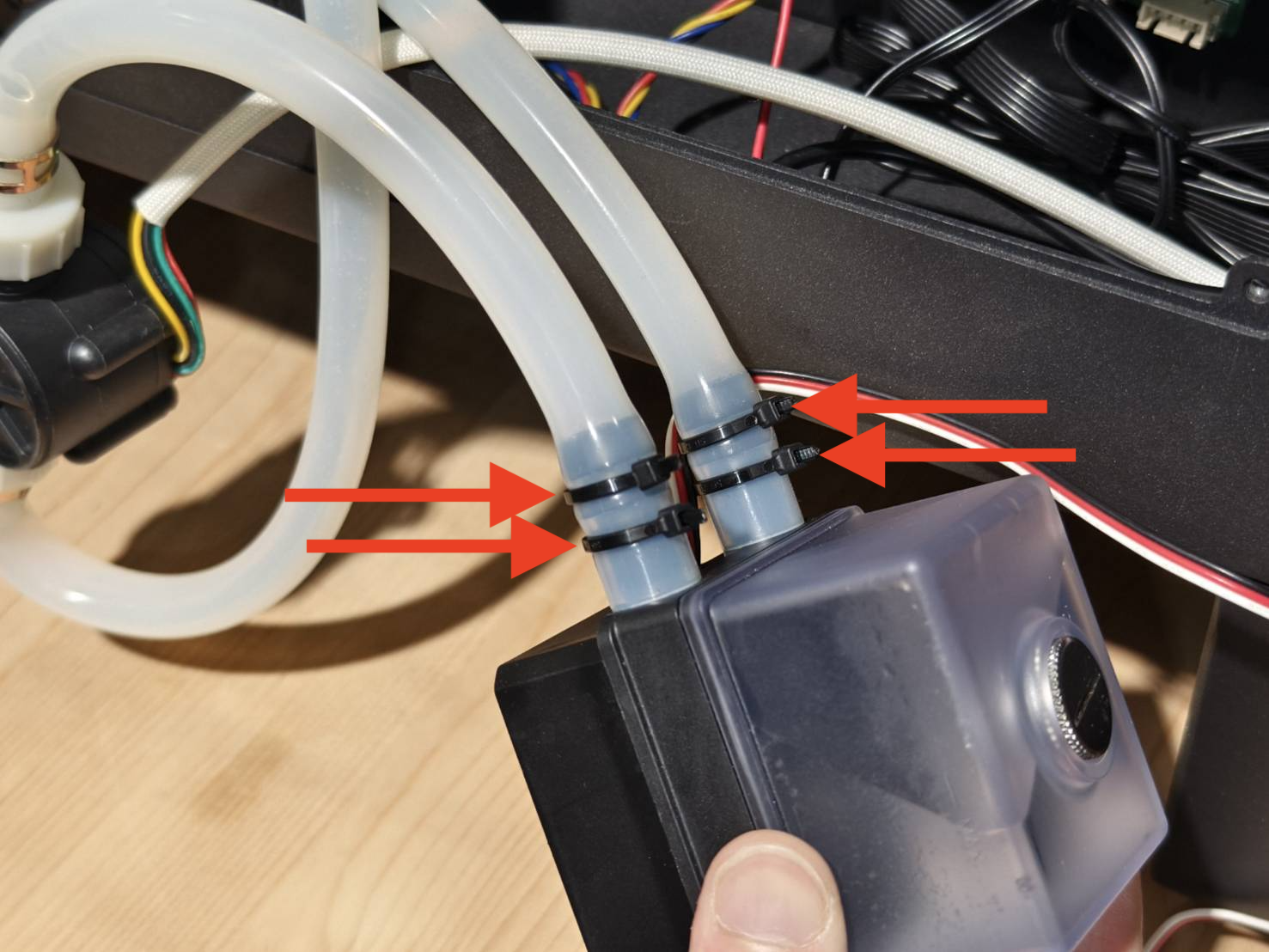

ウォーターポンプを取り出し、結束バンドがある場合は切断するか、ホースクリップがある場合は移動させます。
結束バンド
ホースクリップ
ステップ12

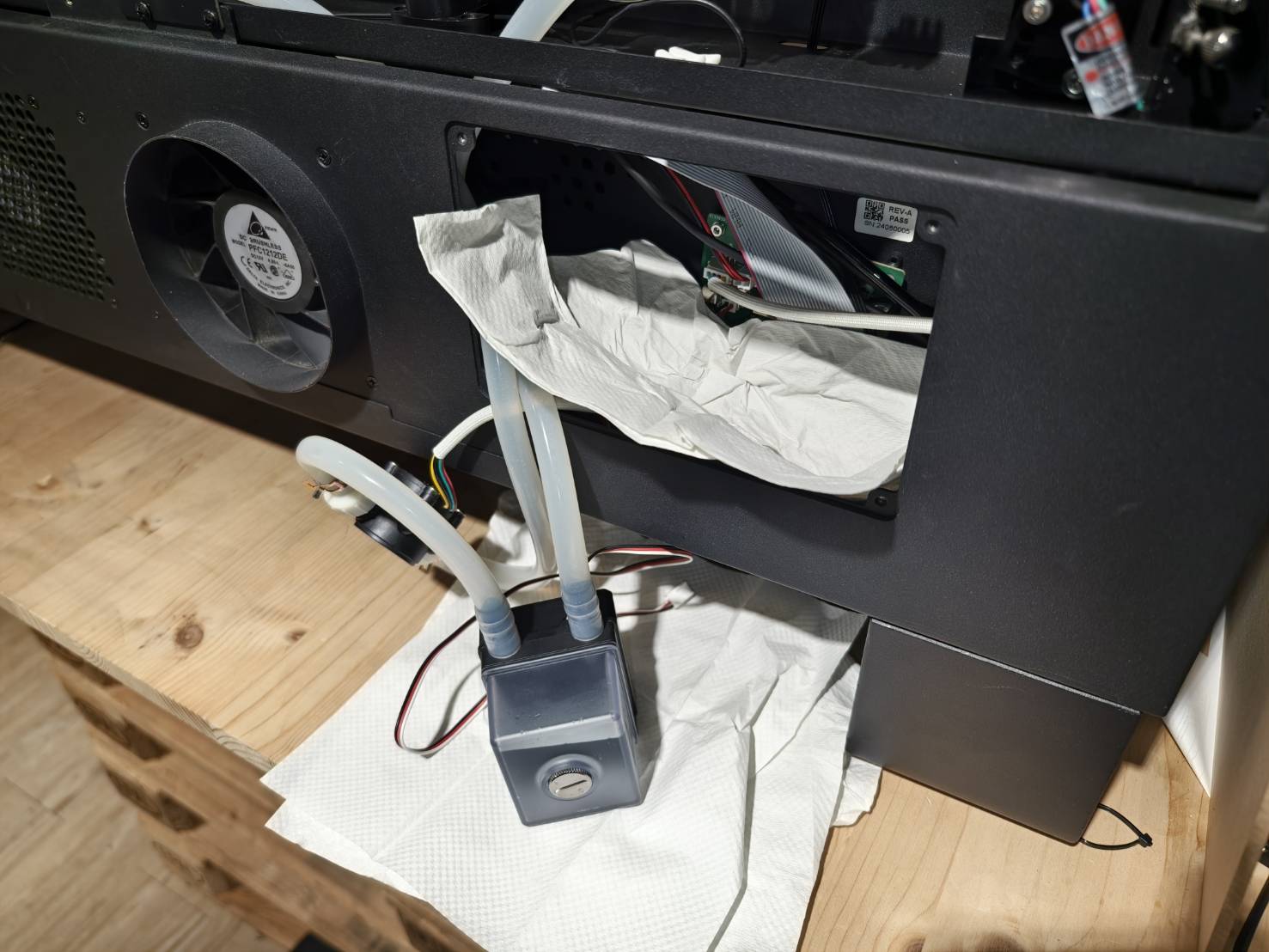

本体内部とテーブルの上に布や紙タオルを敷きます。
ステップ13
ナプキンとペンチを使用して、ウォーターポンプから水ホースを取り外します。
ナプキンを使用する目的は、水ホースの破損や損傷を防ぐためです。
（水ホースを取り外すと水が一気に漏れ出すため、必ず容器内で作業を行ってください。）
ステップ14

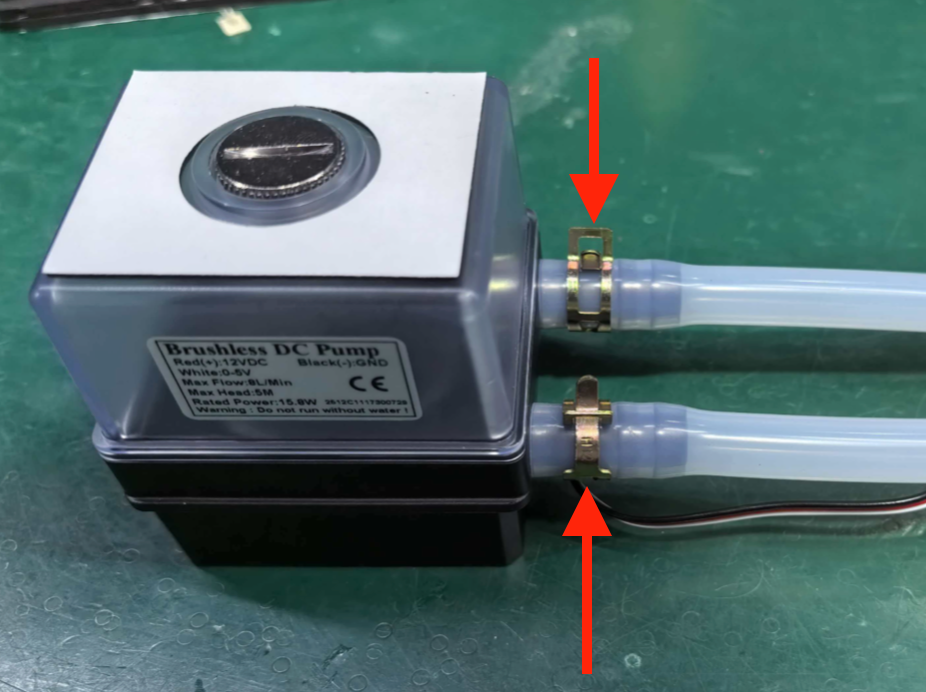

新しいウォーターポンプに水ホースを取り付けます。
機器にホースクリップが付いている場合は、ウォーターポンプの給水口と排水口に移動させます。
ホースクリップがない場合は、 ステップ14.1.
ステップ14.1（任意の手順）
ケーブルタイがある場合は、動画のように水ホースを固定してください。
ケーブルタイがない場合は、この手順をスキップしてください。
ステップ15
新しい水ポンプをブラケットと共に取り付けます。
ブラケットには取り付け方向があります。下の動画を参照してください。
ステップ16
フローセンサーを本体に戻し、水ポンプのケーブルを基板に接続します。
ステップ17
赤色レーザーポインターホルダーのネジを締め直します。
ステップ18
以下のガイドを参照して、水を補充してください。
冷却水の交換
ステップ19
- 流速テストを実行し、値が正常範囲内（3L/分以上）であることを確認してください。
（本体パネル > マシン > ハードウェア設定 > 流速テスト）
- 値が3L/分未満の場合は、以下のトラブルシューティングガイドを参照してください。
#900 クーラーオフ/冷却システム故障
ステップ20

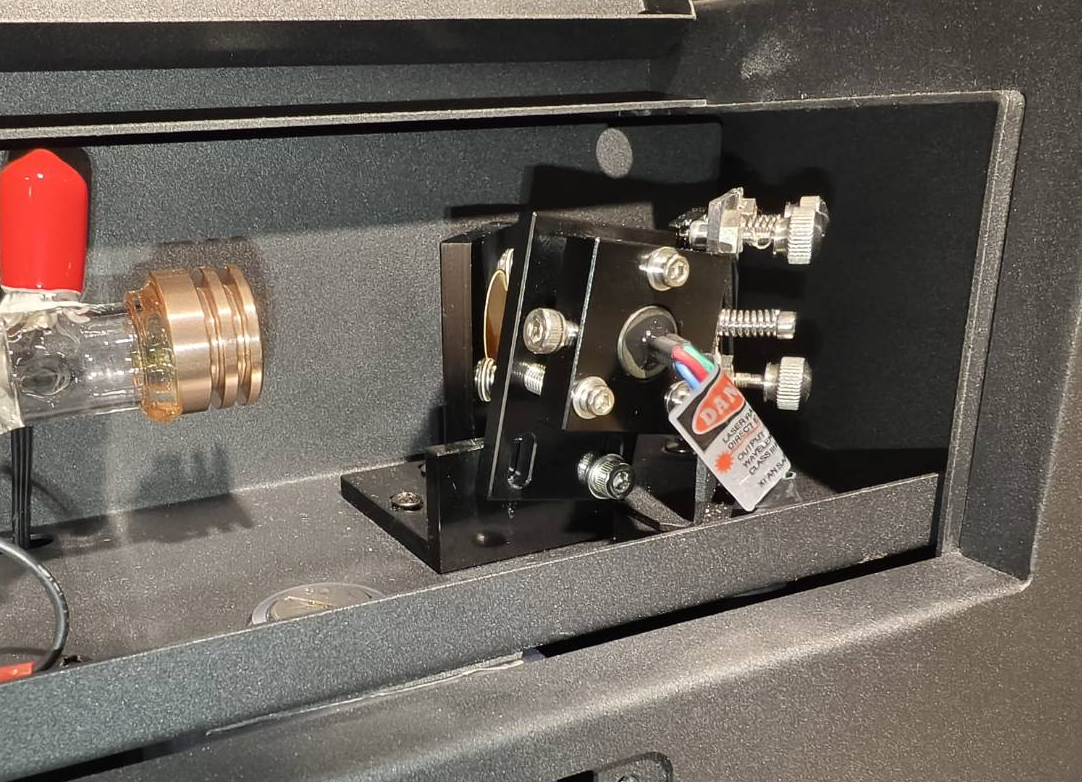

赤色レーザーポインターホルダーが移動したため、赤色レーザードットと実際の焼き跡が一致しているか確認してください。
この手順では、赤色レーザーと実際のCO2レーザーの光路が一致し、正しく調整されているかを確認します。
アライメントが取れていない場合は、2.5mmの六角レンチを使用して赤色光エミッターを調整してください。
| ||||||||
|
ステップ21
背面カバーを閉じてネジで固定してください。
ステップ22
プレートを再度取り付けてください。
#END
