Beambox II - オートフォーカスプローブおよびケーブルの交換

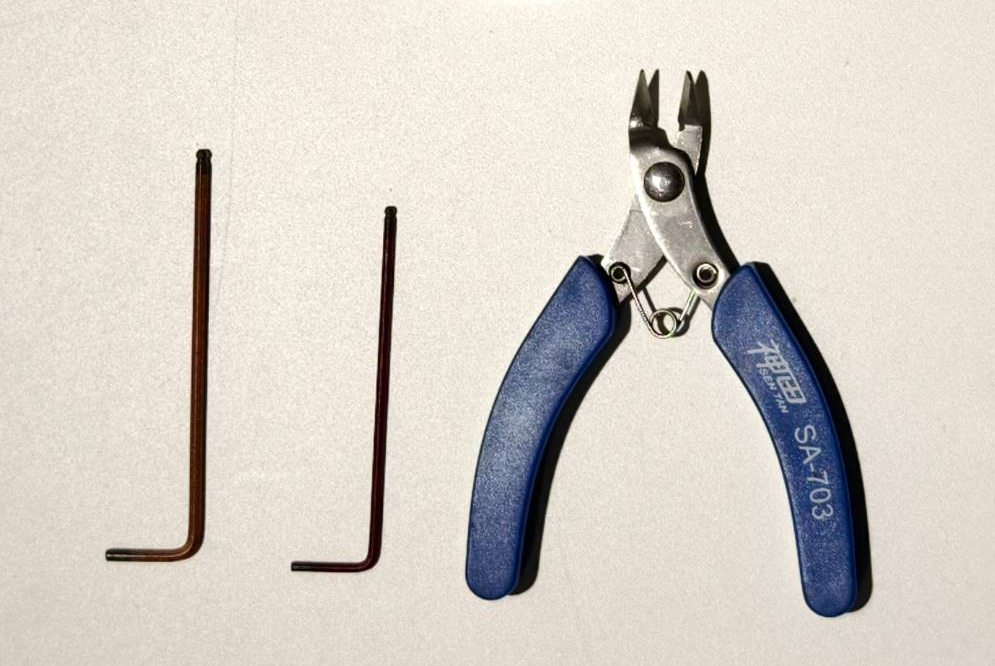

工具

ステップ 1

機器の電源を切り、電源コードを抜いてください。

ステップ 2

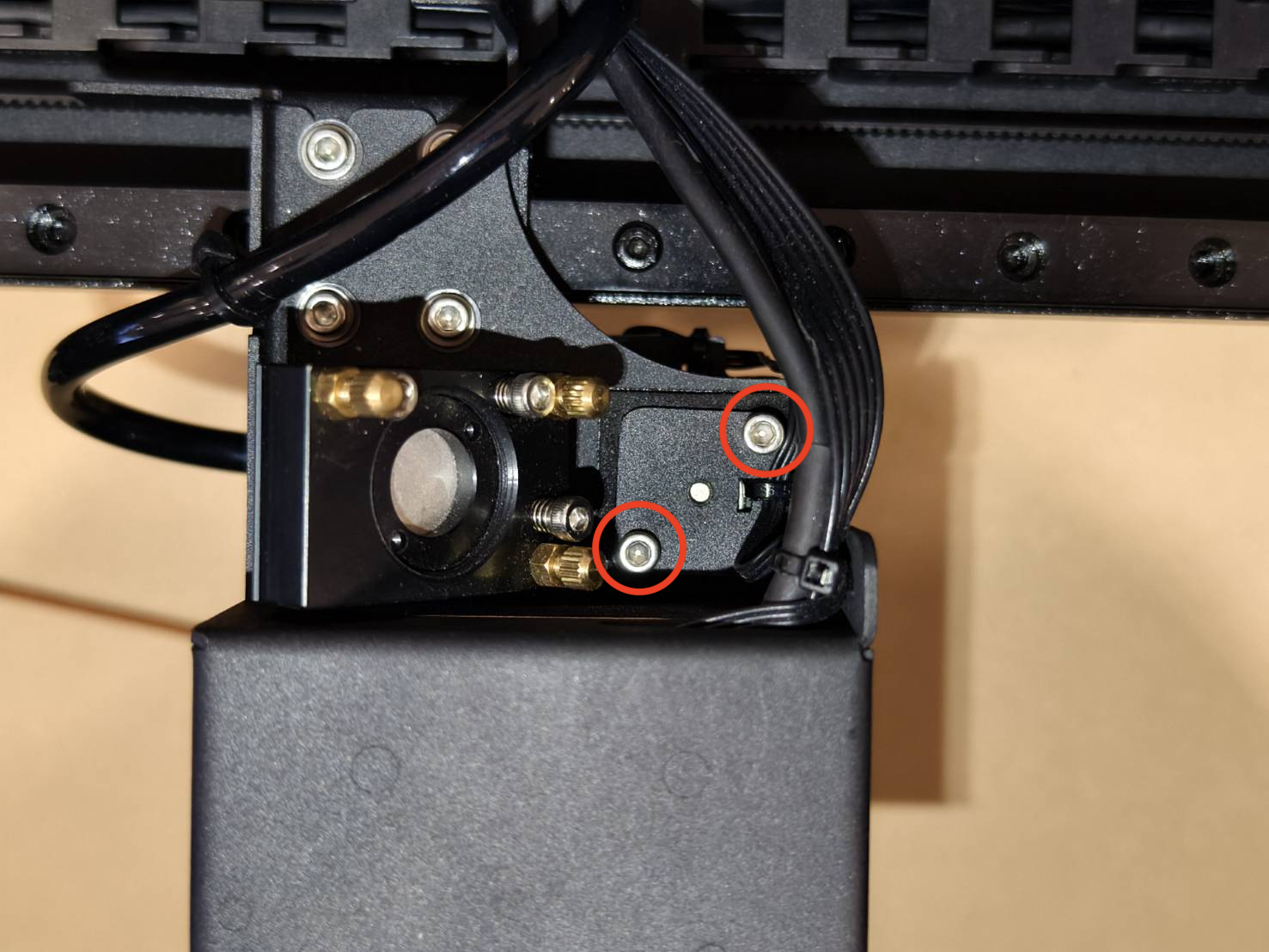

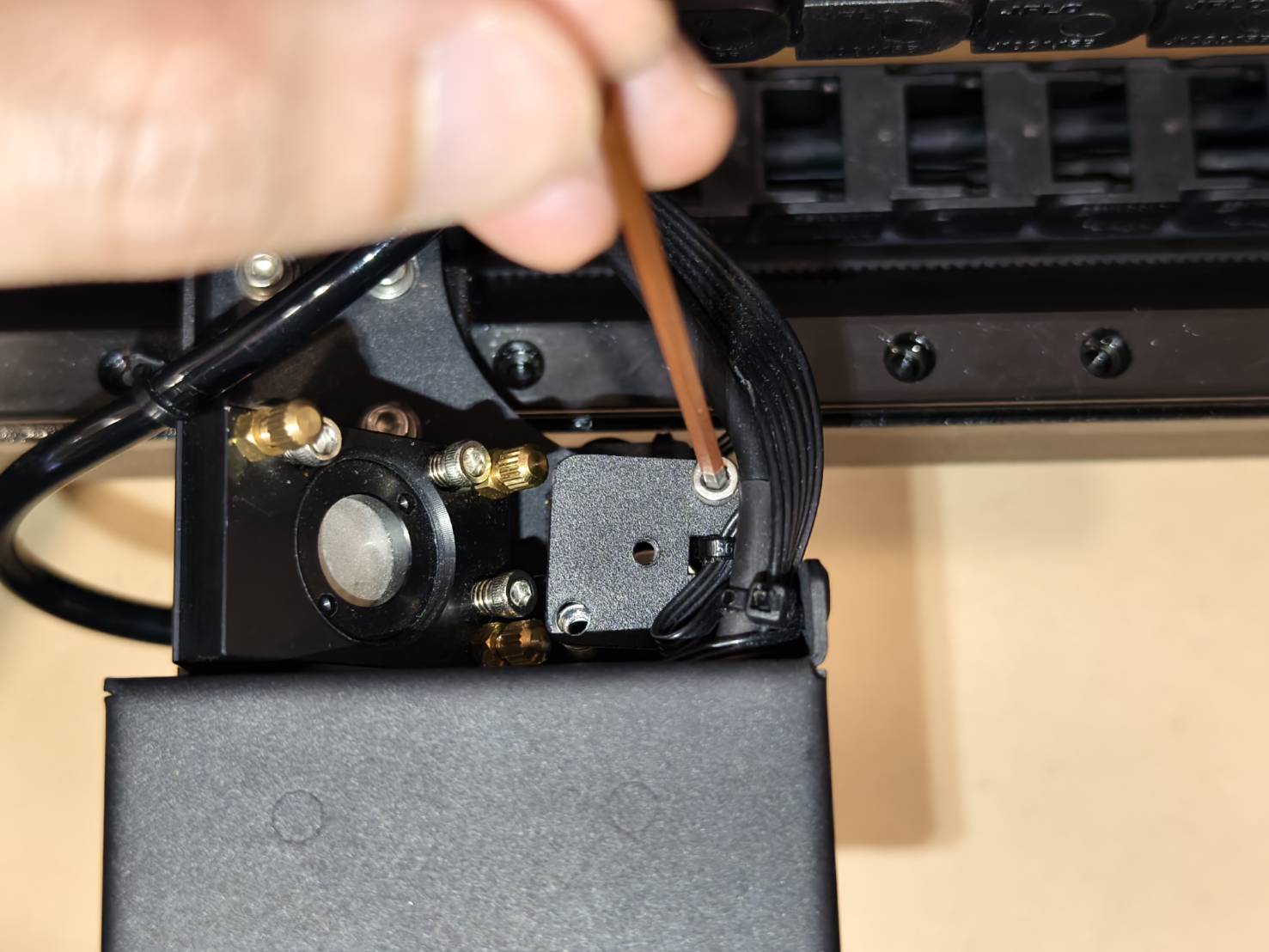

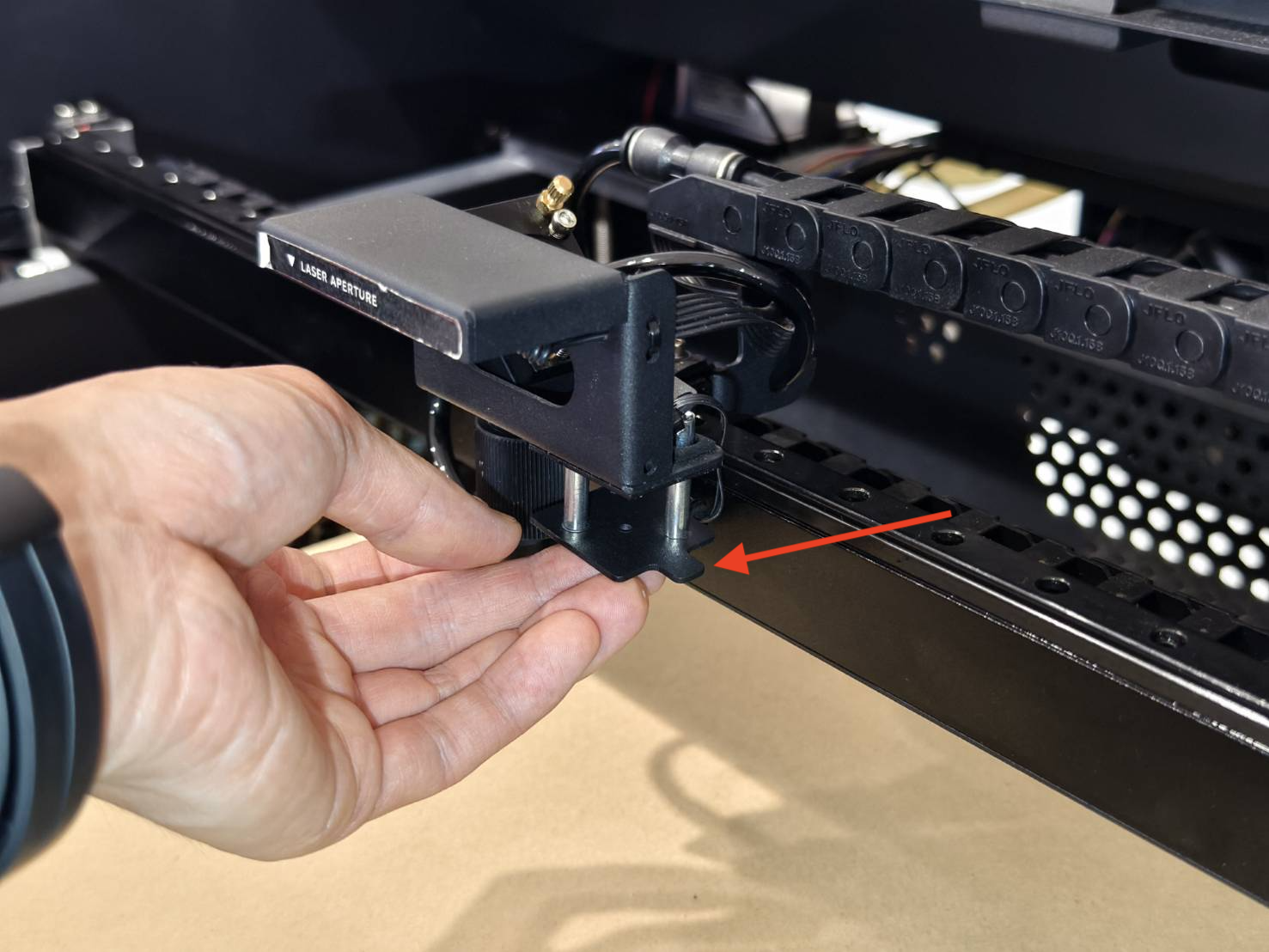

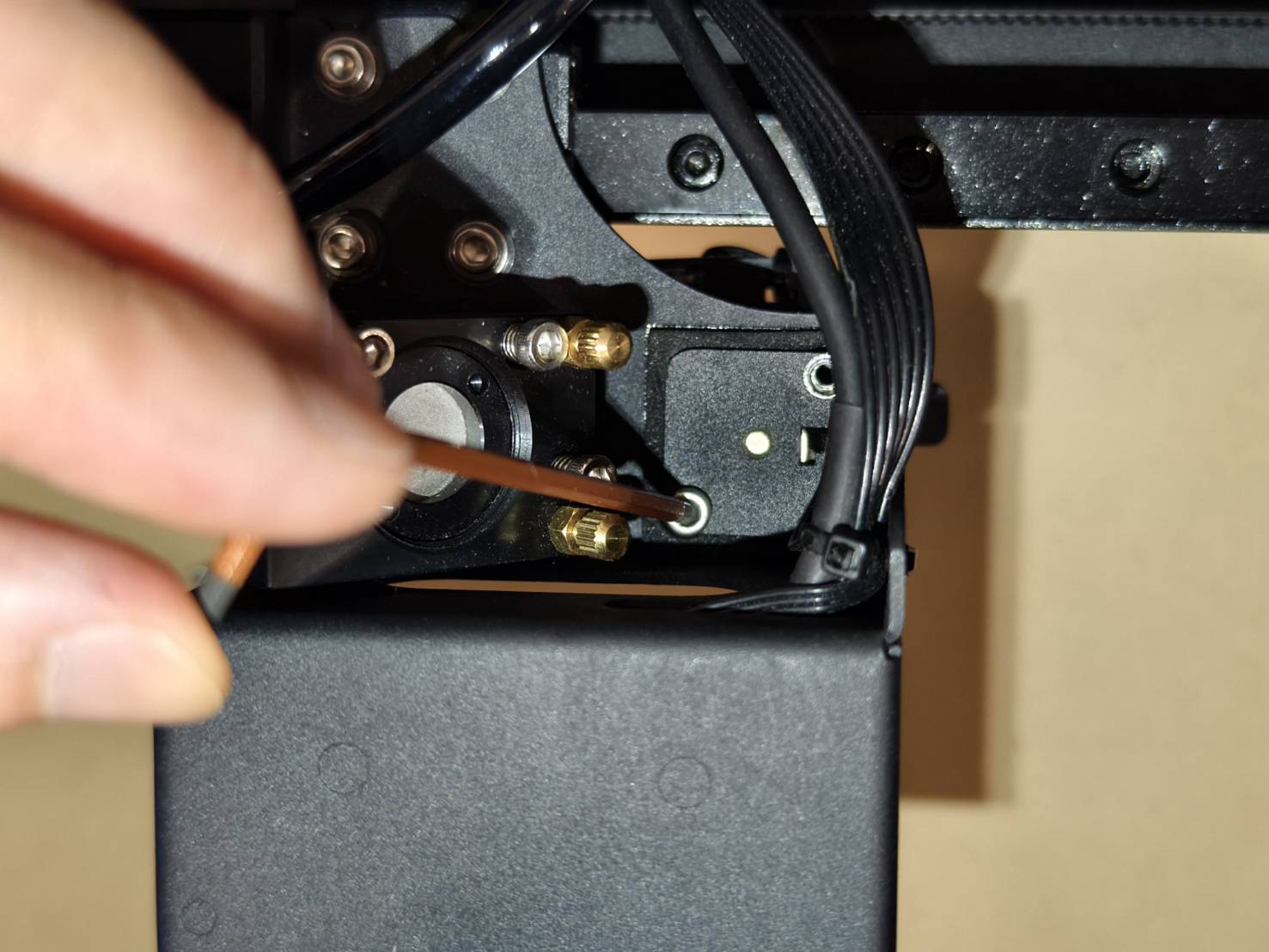

• ドアカバーを開けて、これらのネジを外します。（2.5mm六角 x 2個）




• オートフォーカスセンサーアセンブリをシステムから取り外すことができます。
  後で使用するため、ネジは確実に保管してください。


ステップ 3

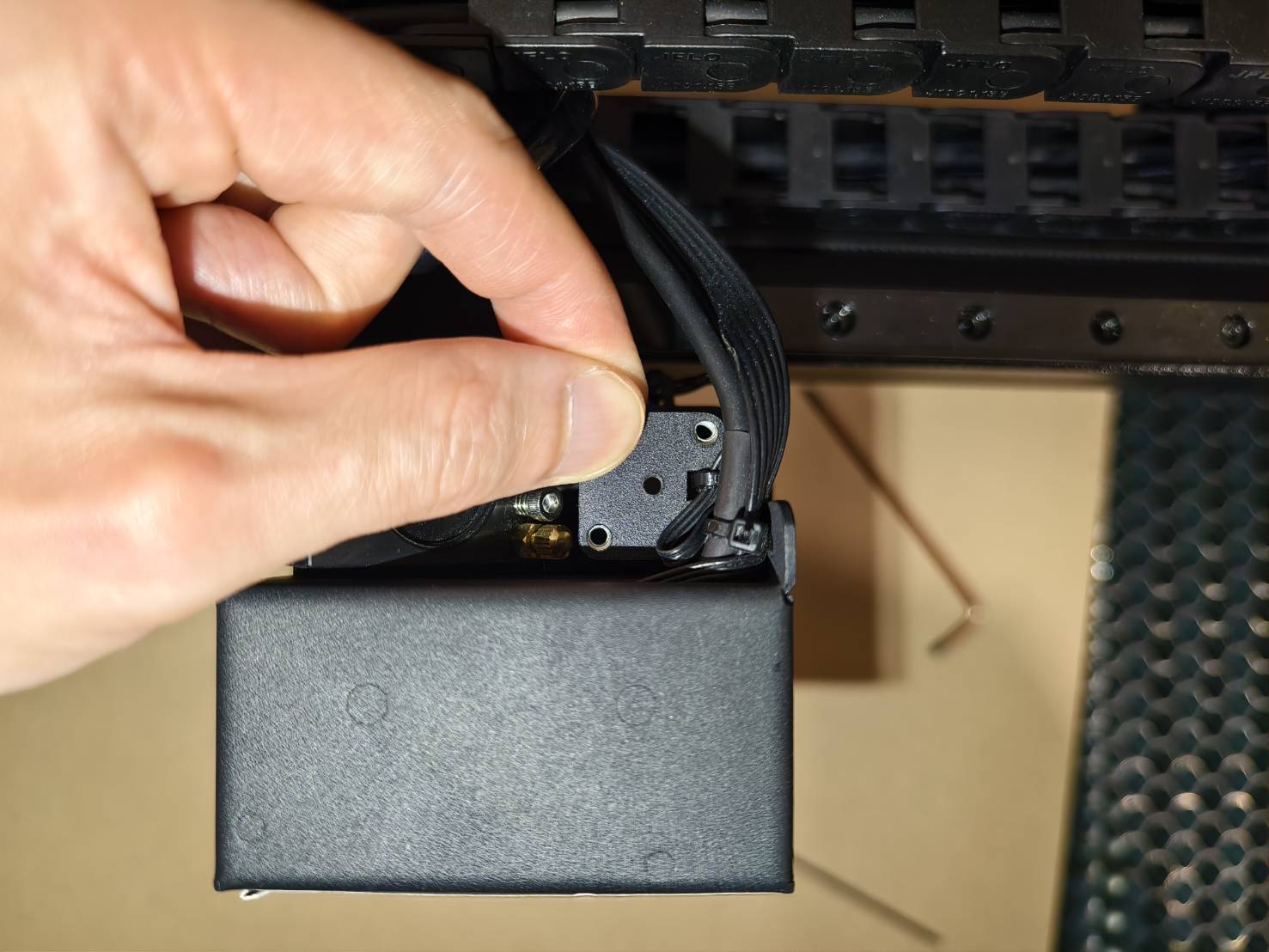

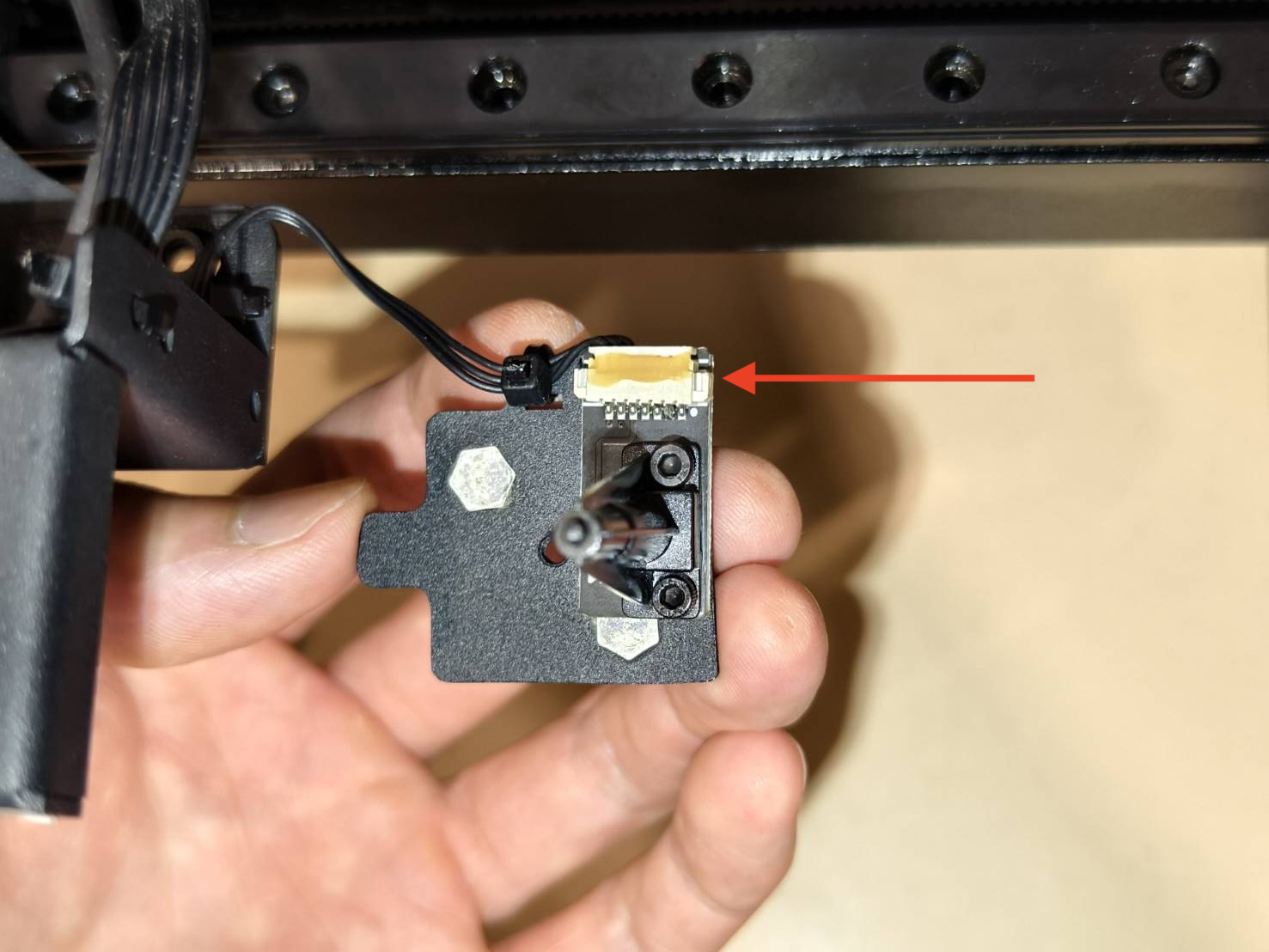

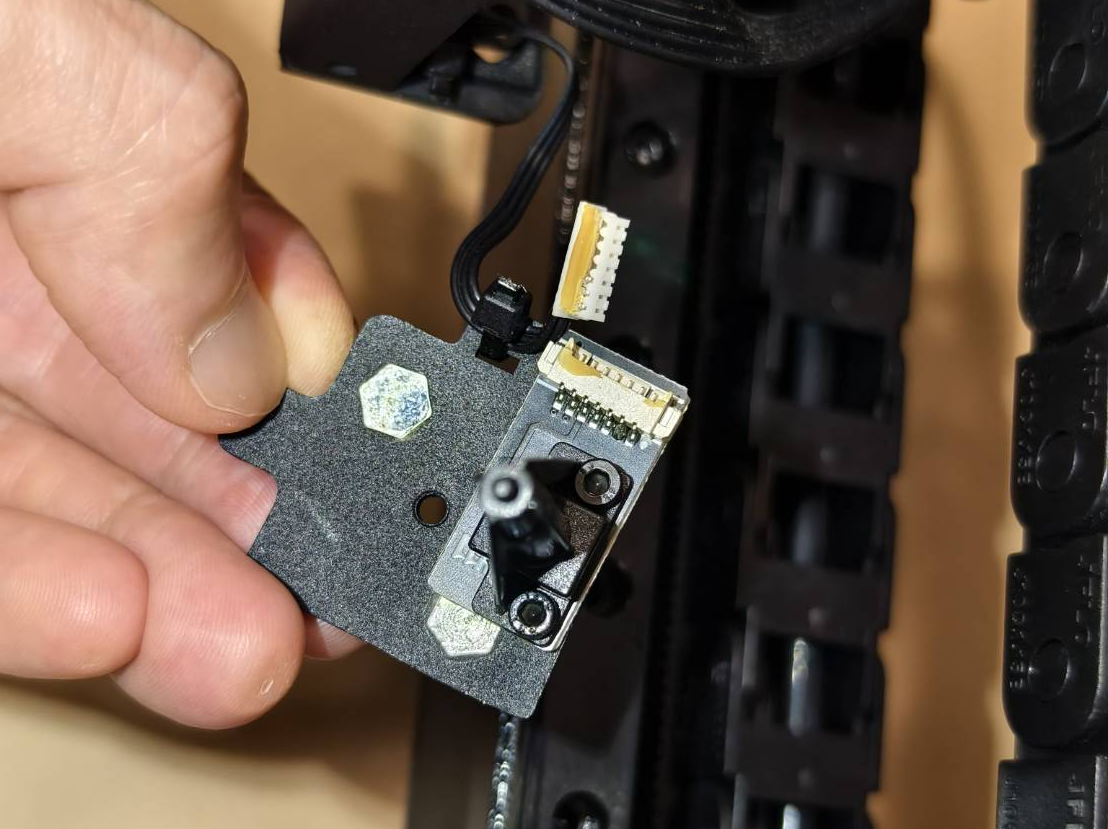

基板上のケーブルを取り外します。

注意: 自動焦点プローブのみを交換する場合は、 ステップ 5.

ステップ 4

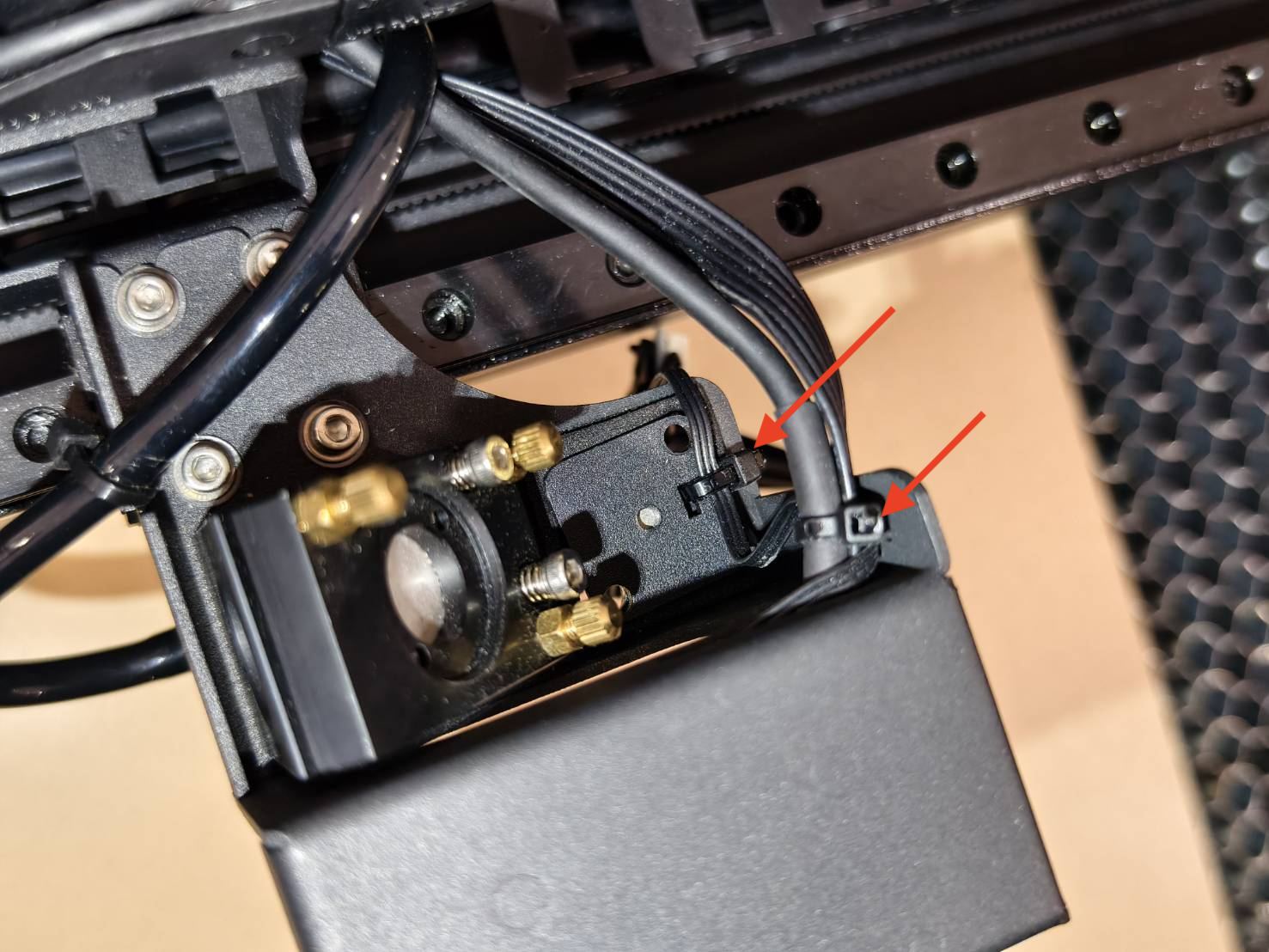

ケーブルタイがある場合は、切り取ってください。

ステップ 5

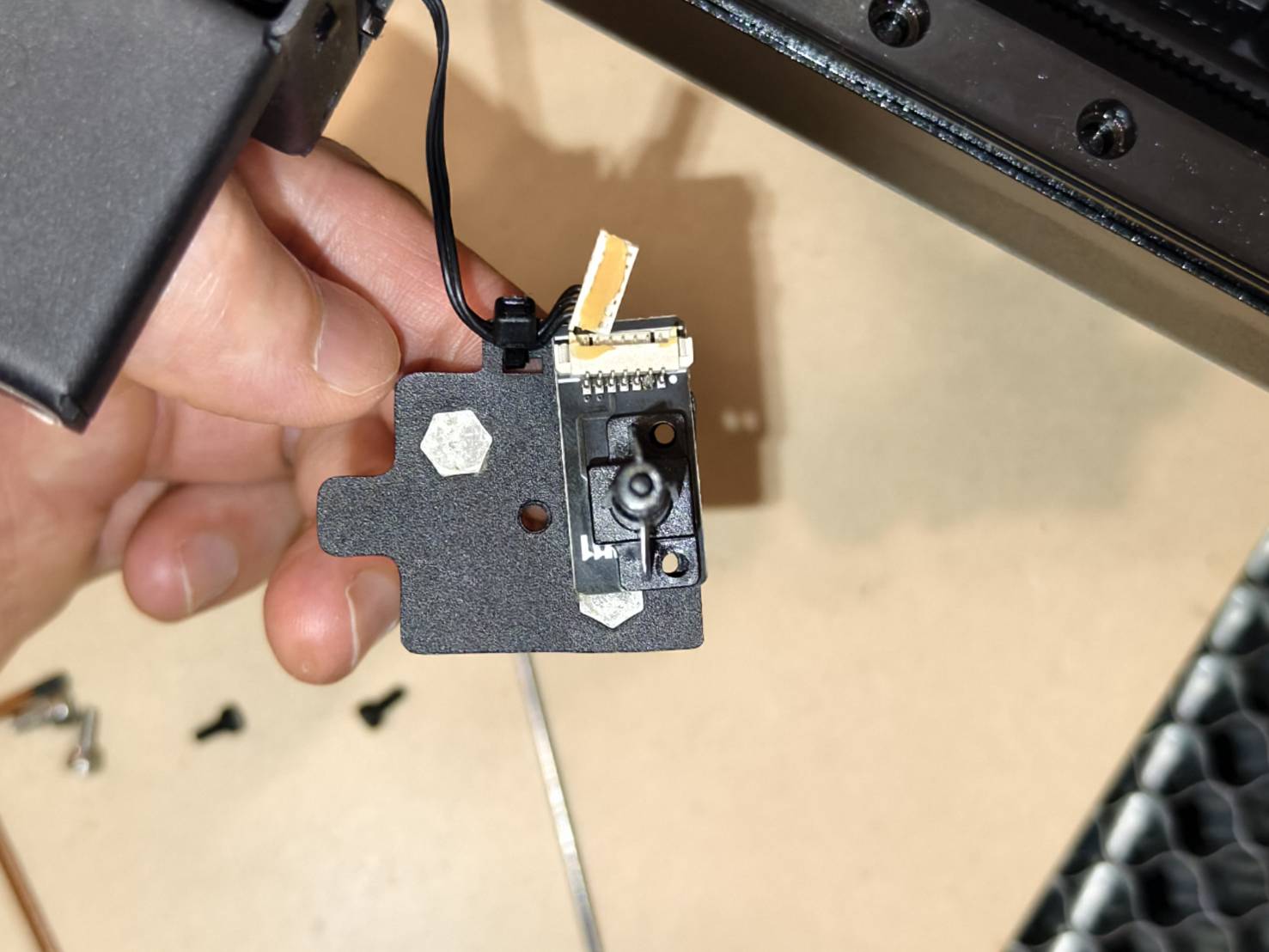

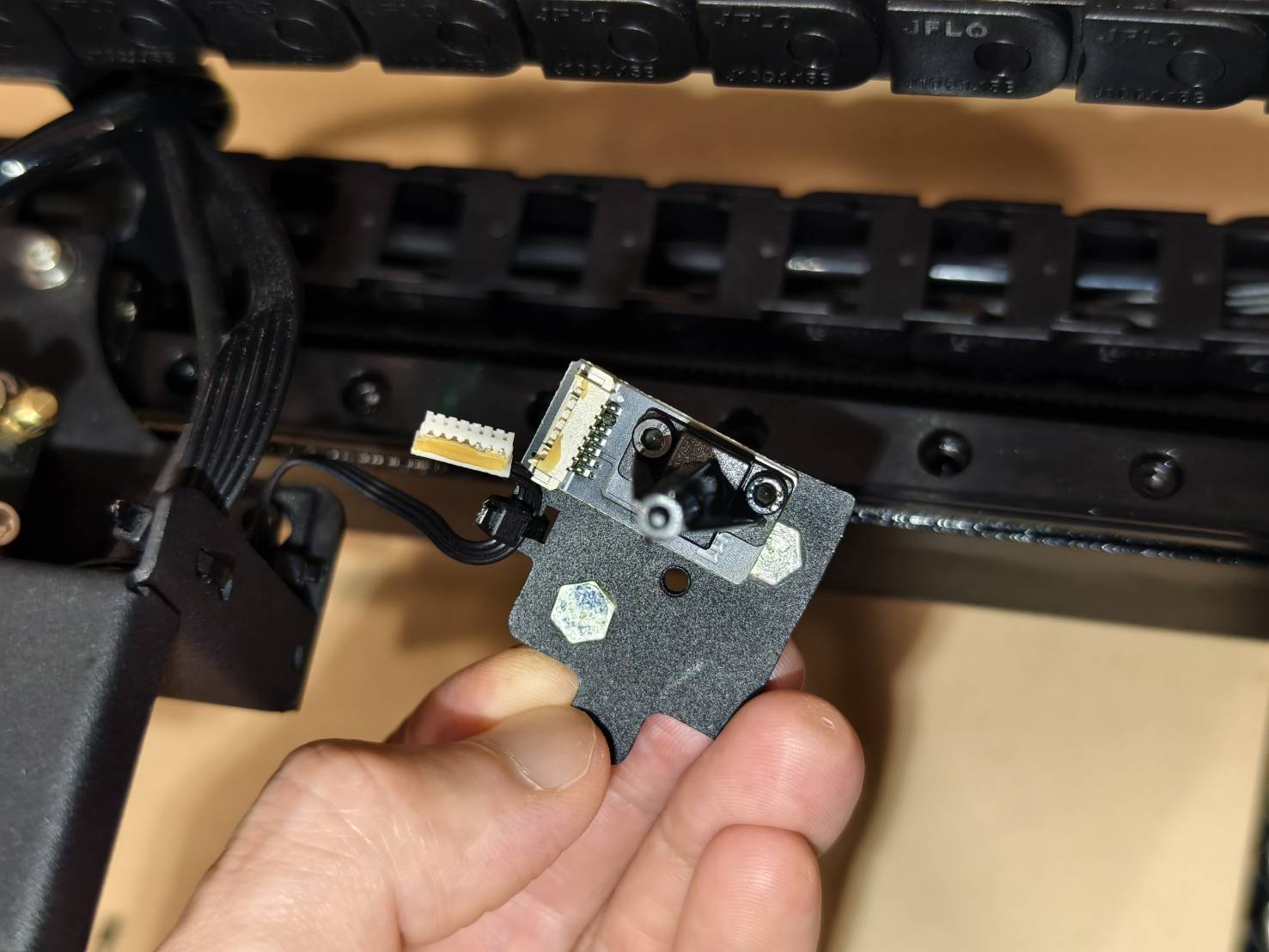

基板上のケーブルを外してください。

ステップ 6

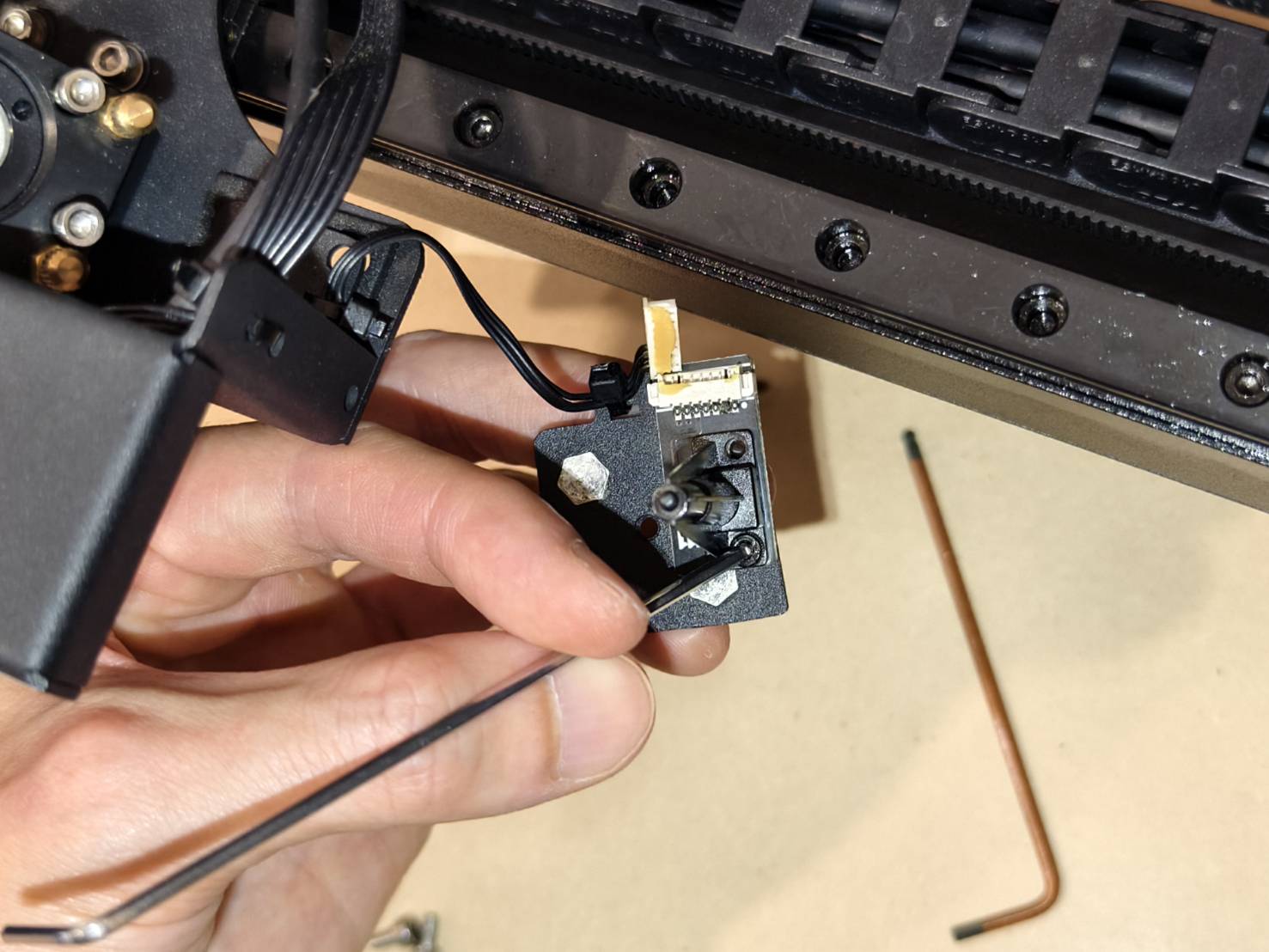

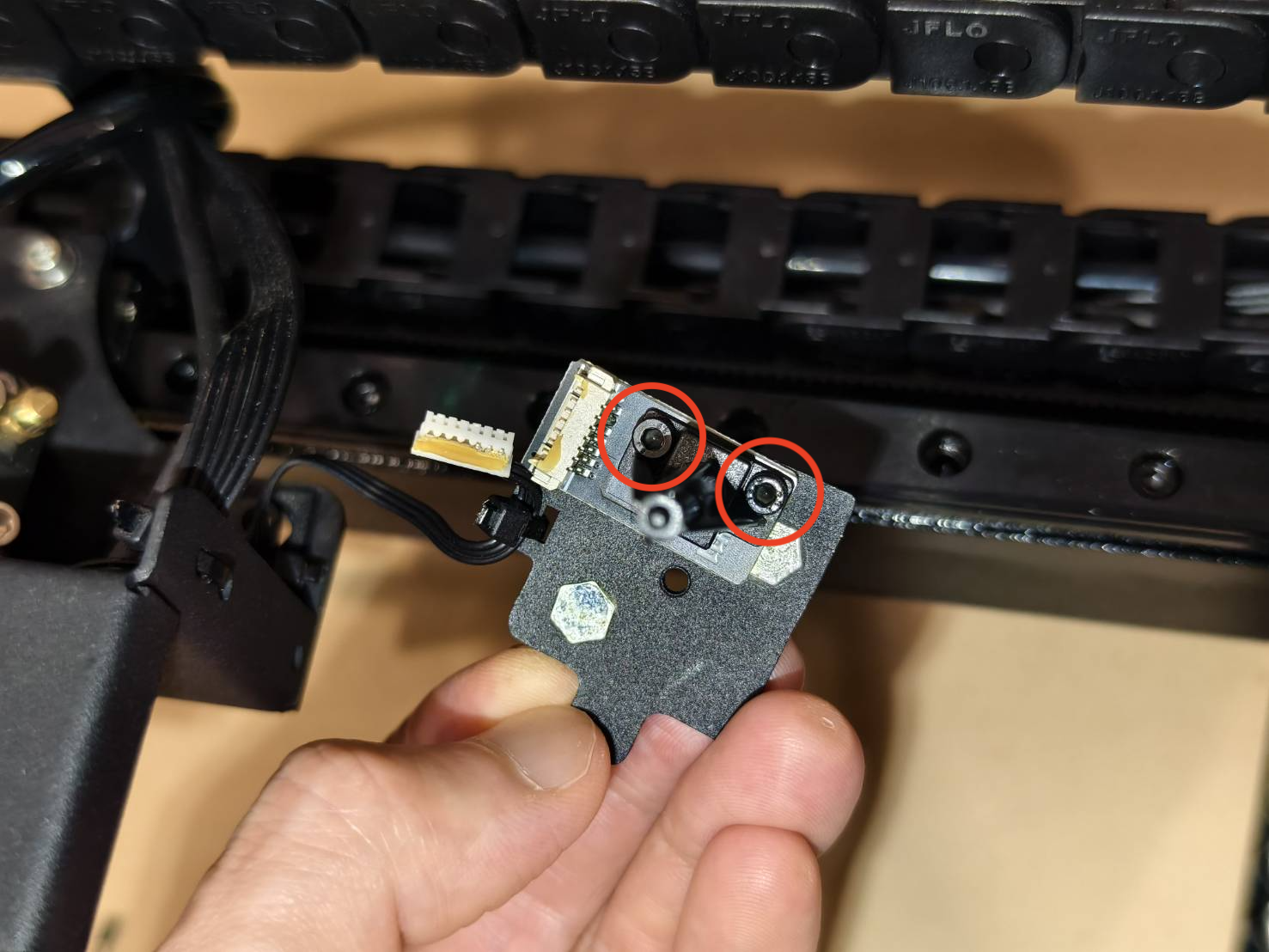

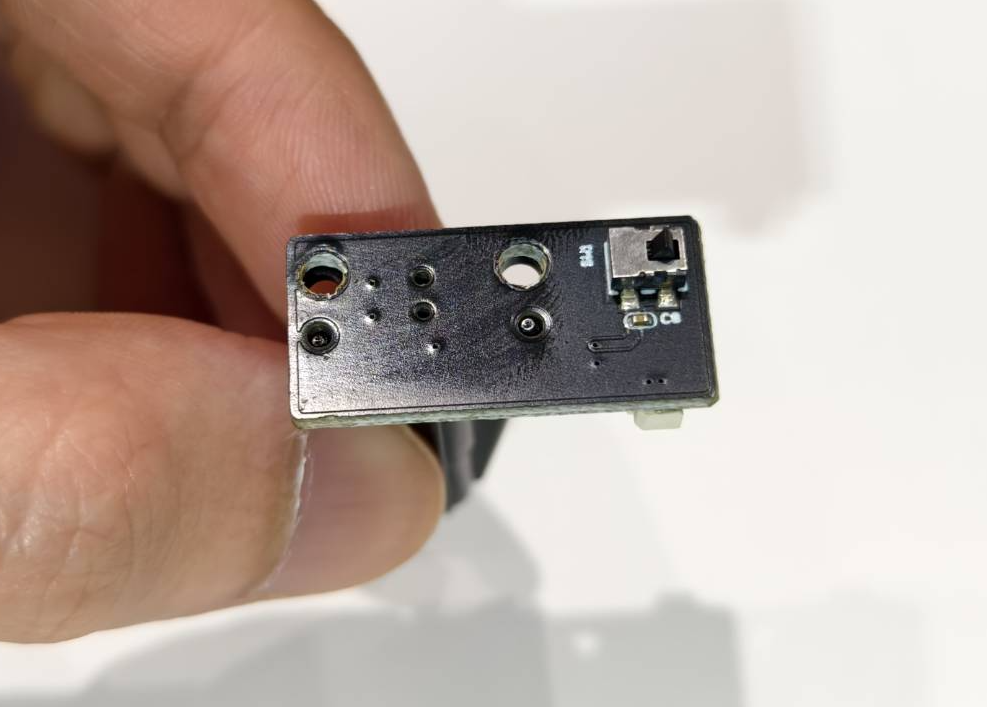

ネジを外し、ボードとプローブを取り外してください。

注意：ケーブルのみを交換する場合は、直接 ステップ9.

ステップ7

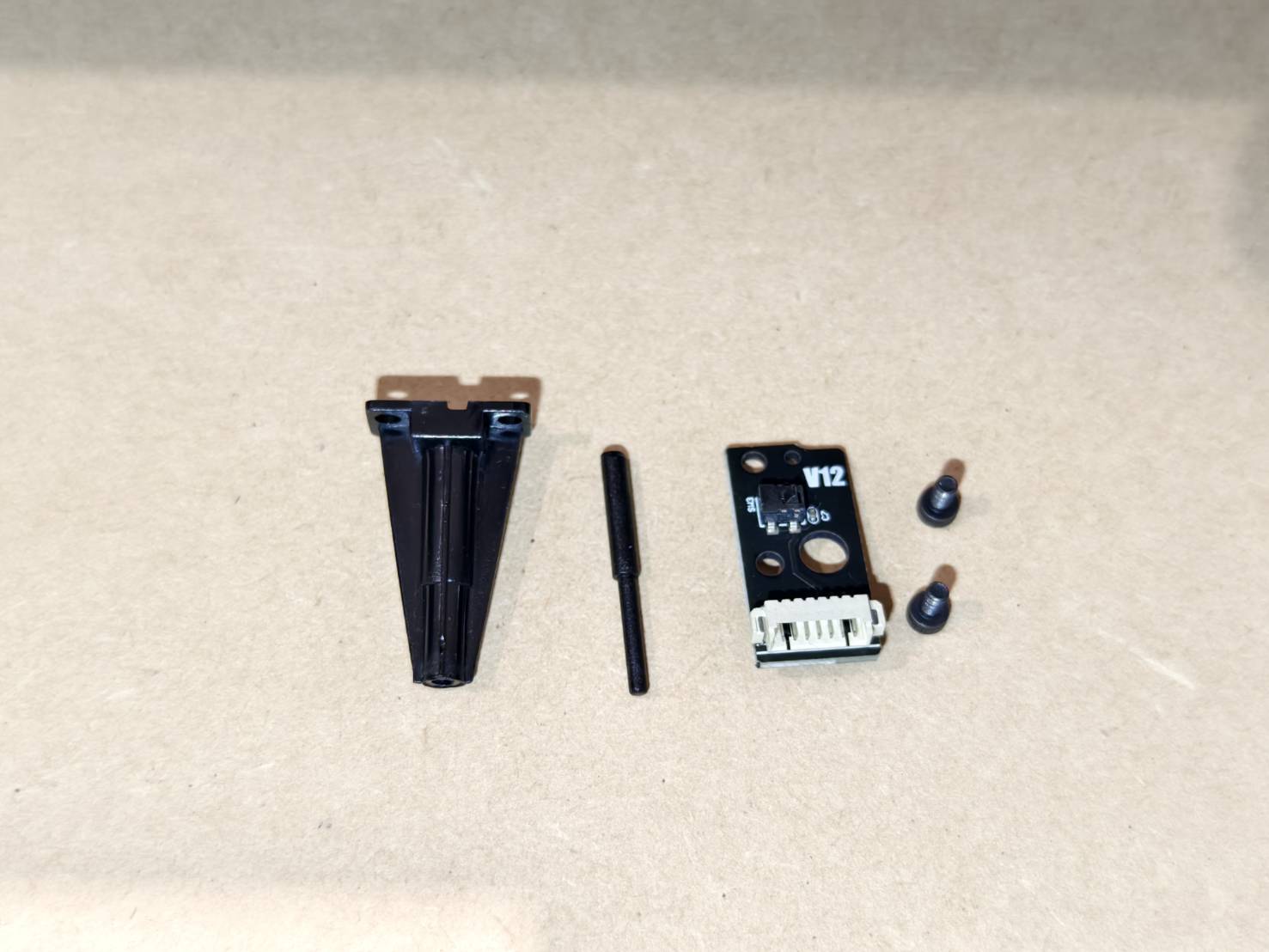

新しいボードとプローブを取り付けてください。
以下の写真を参照し、順序と向きが正しいことを確認してください。

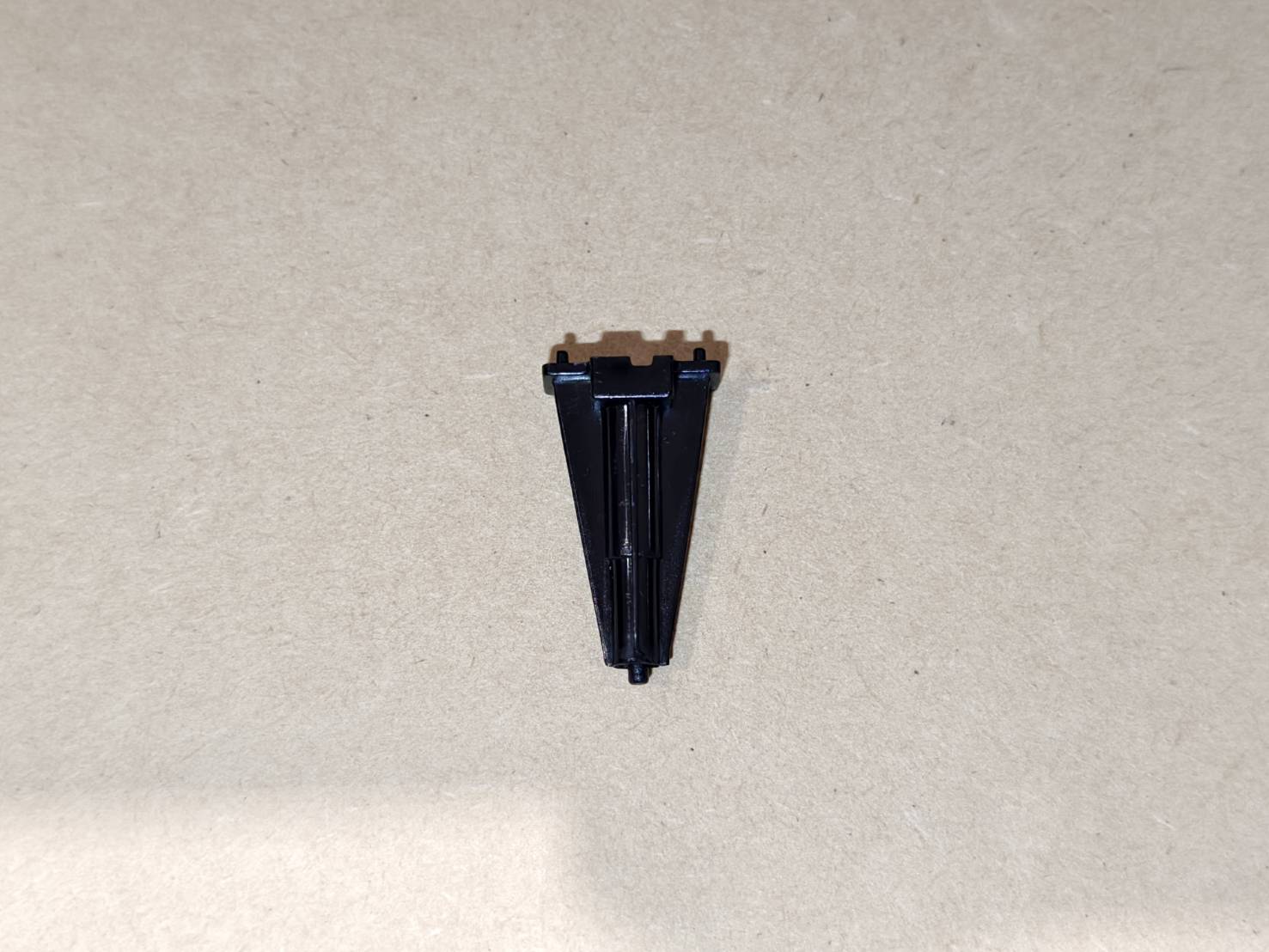

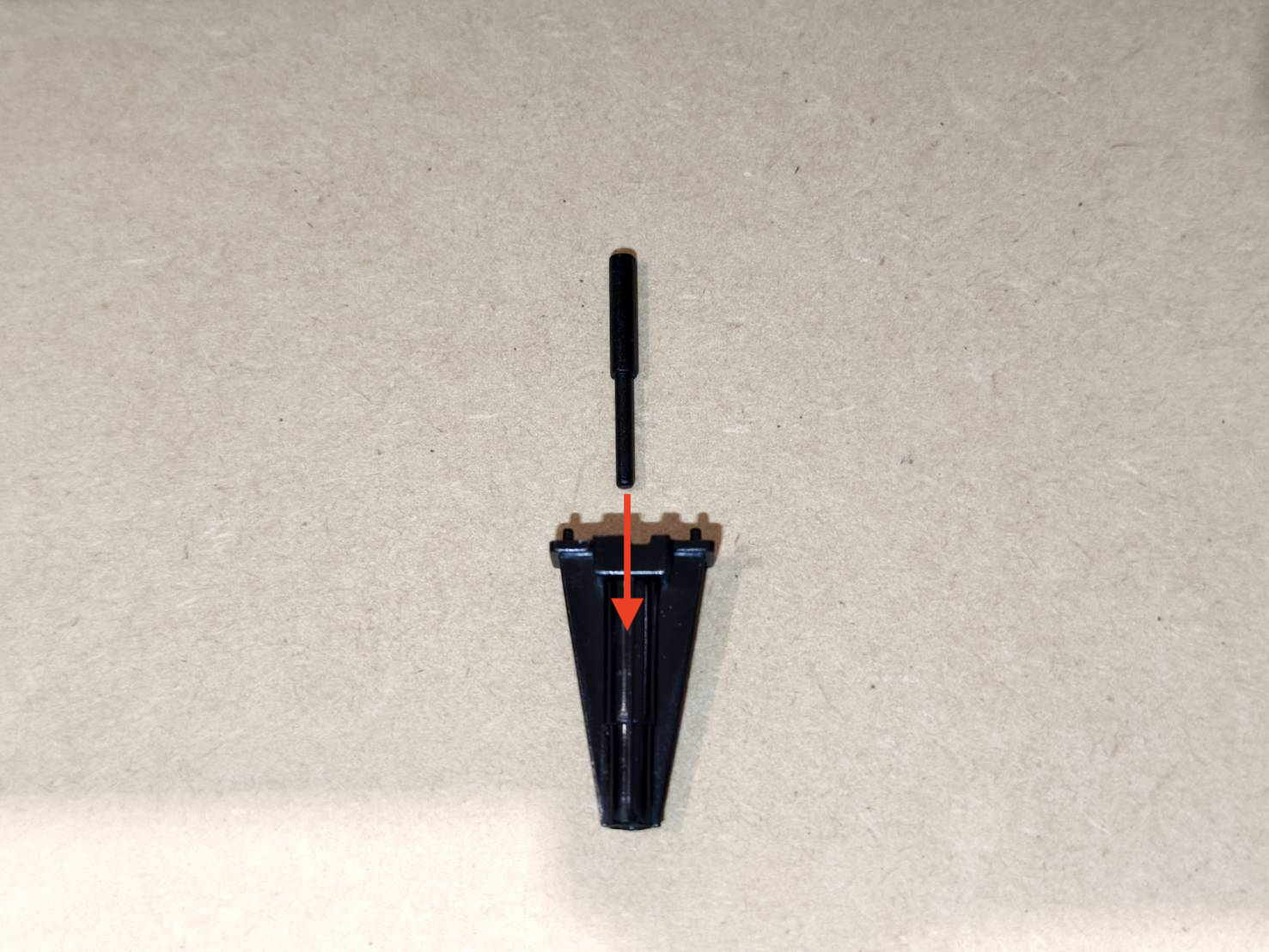

• スティックはカバー内に配置します。

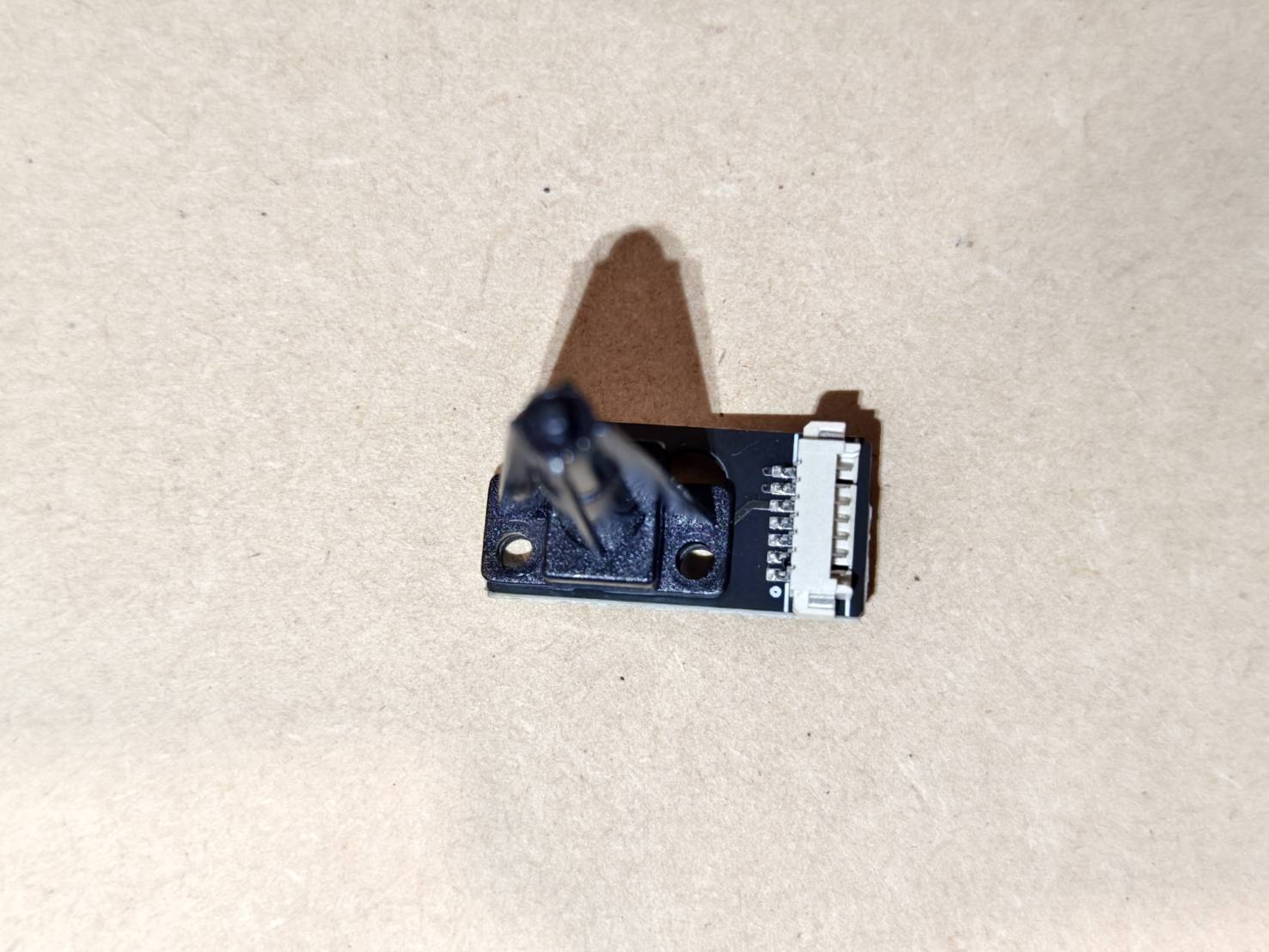

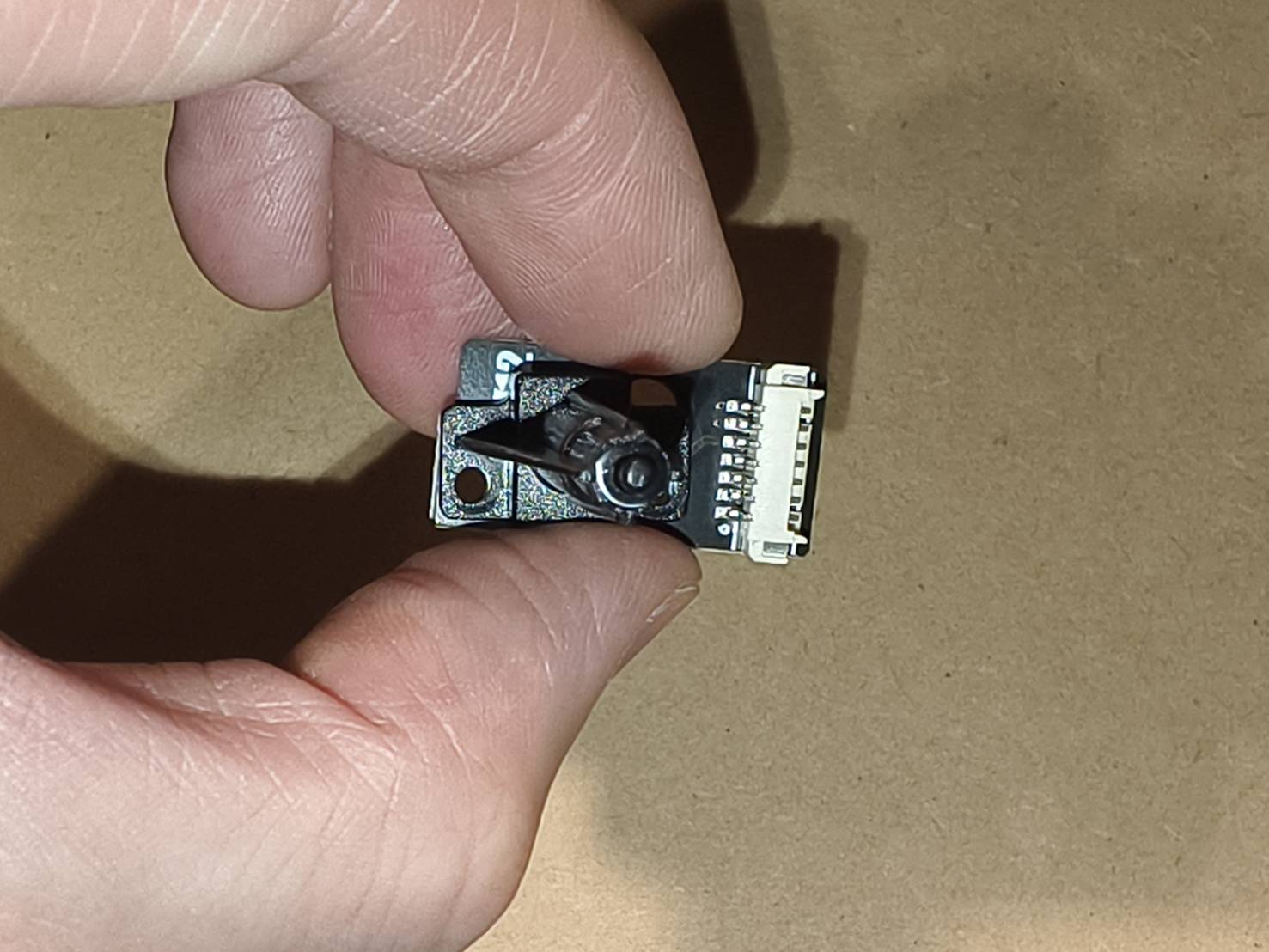

• プローブとカバーは、このようにボードに取り付けます。





• アセンブリをプレートに固定します。



ステップ8

プローブが正しく取り付けられているか確認してください。
指でプローブを押してください。動画のように、プローブが自動的に押し上がるはずです。
（プローブが押し上がらない場合は、やり直してください） ステップ7.)

ステップ9

ケーブルを再接続するか、新しいケーブルを接続してください。

ステップ10

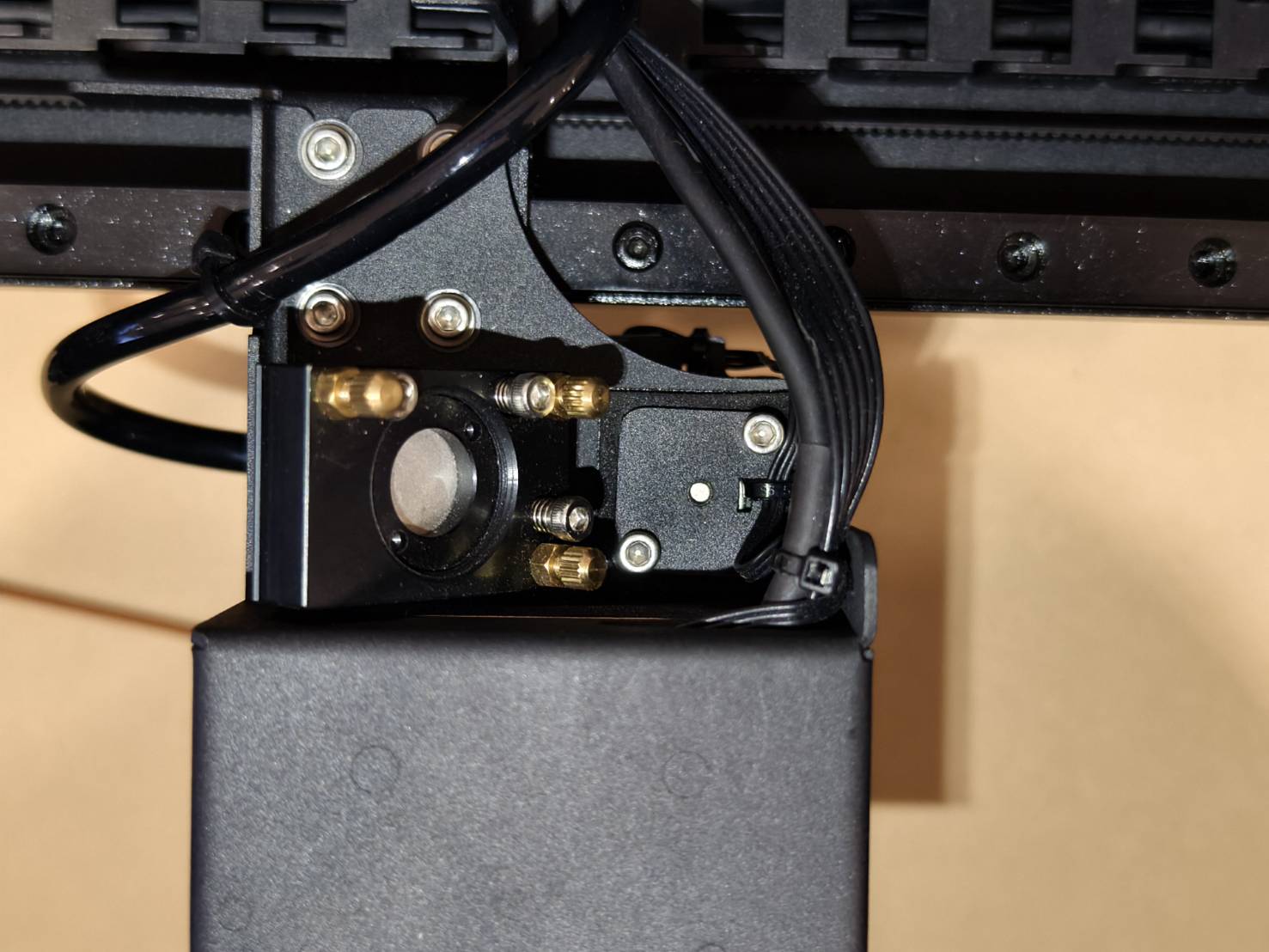

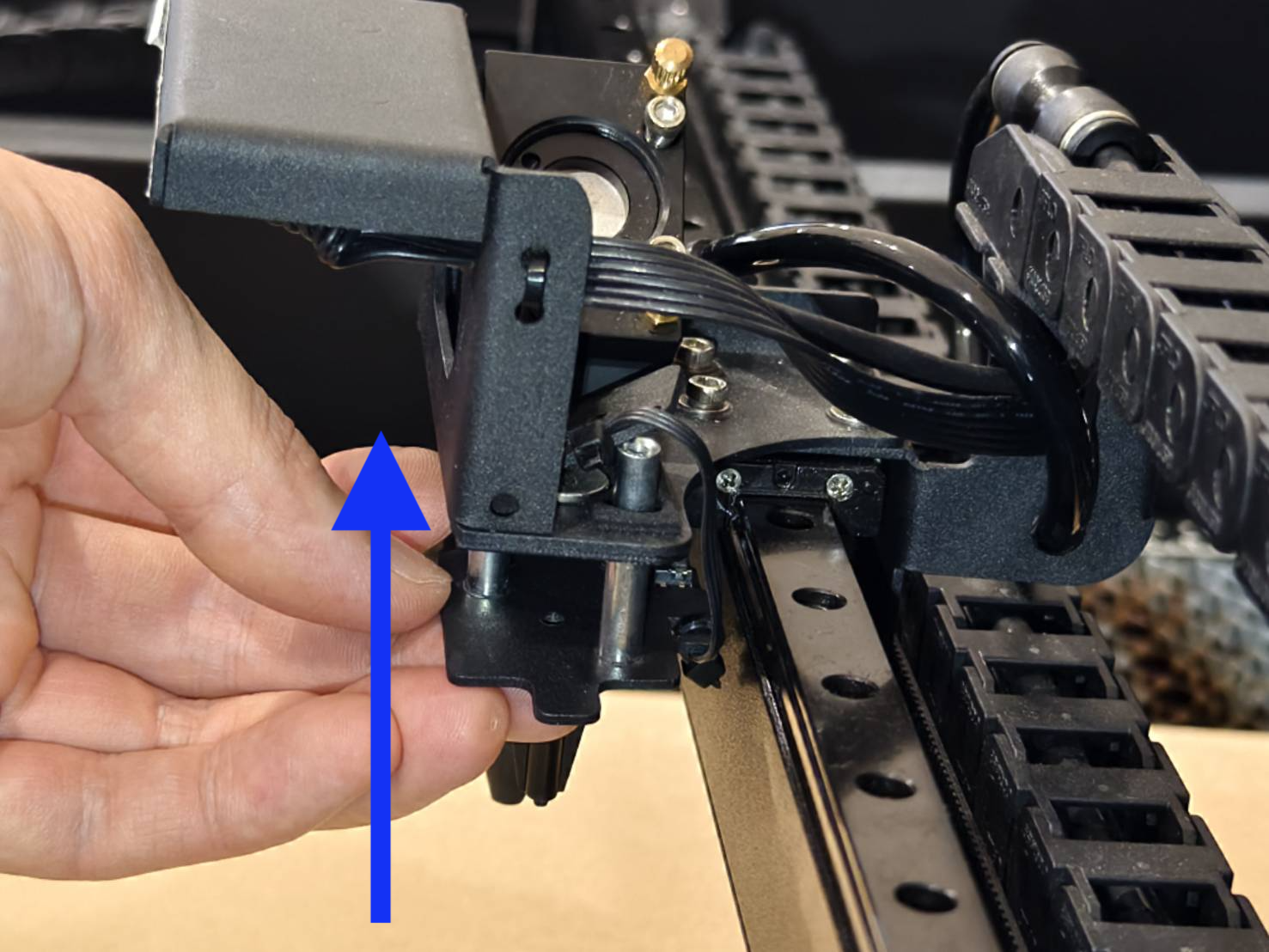

オートフォーカスセンサーアセンブリの2本のシャフトを、レーザーヘッドアセンブリの下にある開口部に挿入します。（ハンドルが右側にあることを確認してください）

ステップ11

ステップ12

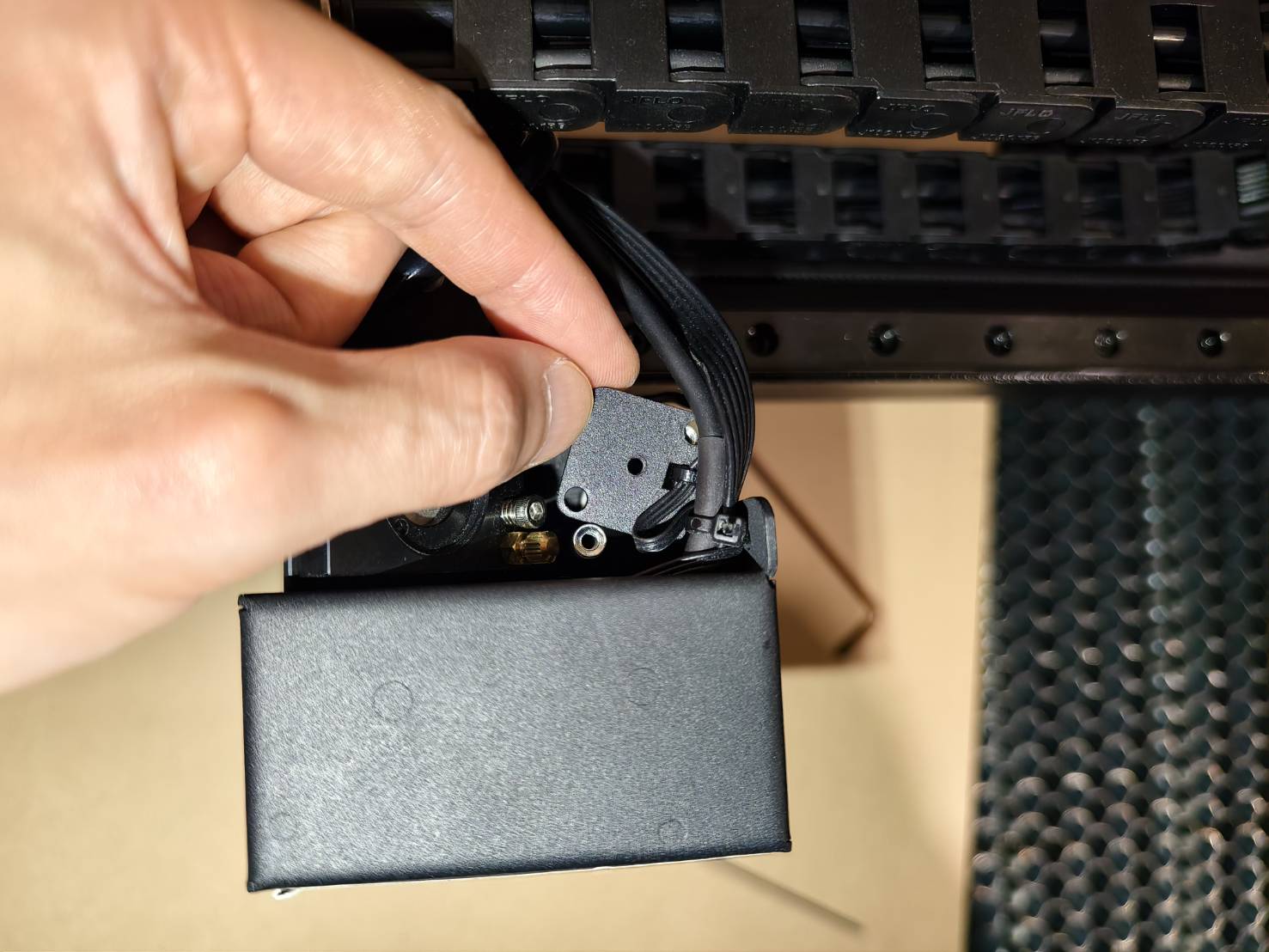

オートフォーカスセンサーアセンブリを上部プレートで固定します。

Fix the auto-focus sensor assembly with its top plate.
