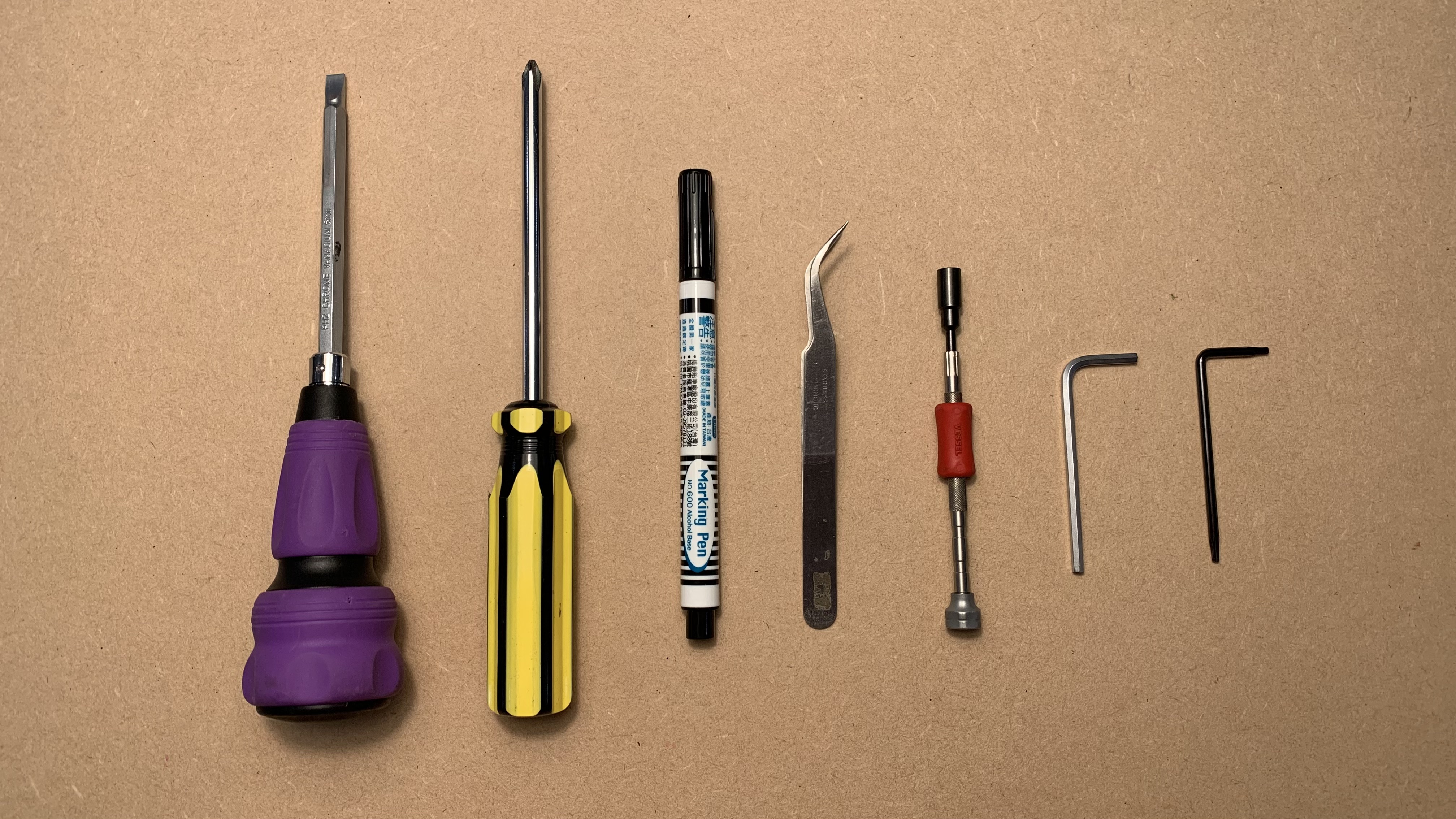

工具
| 1 |
トルクスT8ドライバー ドライバー |
| 2 |
3mmの六角レンチ |
| 3 |
プラスドライバー |
| 4 | マイナスドライバー |
| 5 | マーカーペン |
| 6 | ソケットレンチ（5.5mm） |
| 7 | 瞬間接着剤（任意） |
手順1
装置の電源を切り、電源コードを抜いてから、装置を裏返してください。
手順2
USBポート付近のゴム足とネジに印を付けてください。
印を付ける目的は、この脚のネジが他より短く、同じ位置に配置する必要があるためです。
ステップ3
以下の底面のネジを外します。
（T8ネジ x 6本 ＆ 3mm六角ネジ x 4本）
ステップ4
本体を裏返し、側面のネジ（T8ネジx2本）を外します。
ステップ5
ペンで両側のネジ穴に印を付けます。
これは、組立時に印を付けた側が作業エリアに向くことを確認するためです。
ステップ6
モジュールシートをファン側の端まで移動させます。
ステップ7

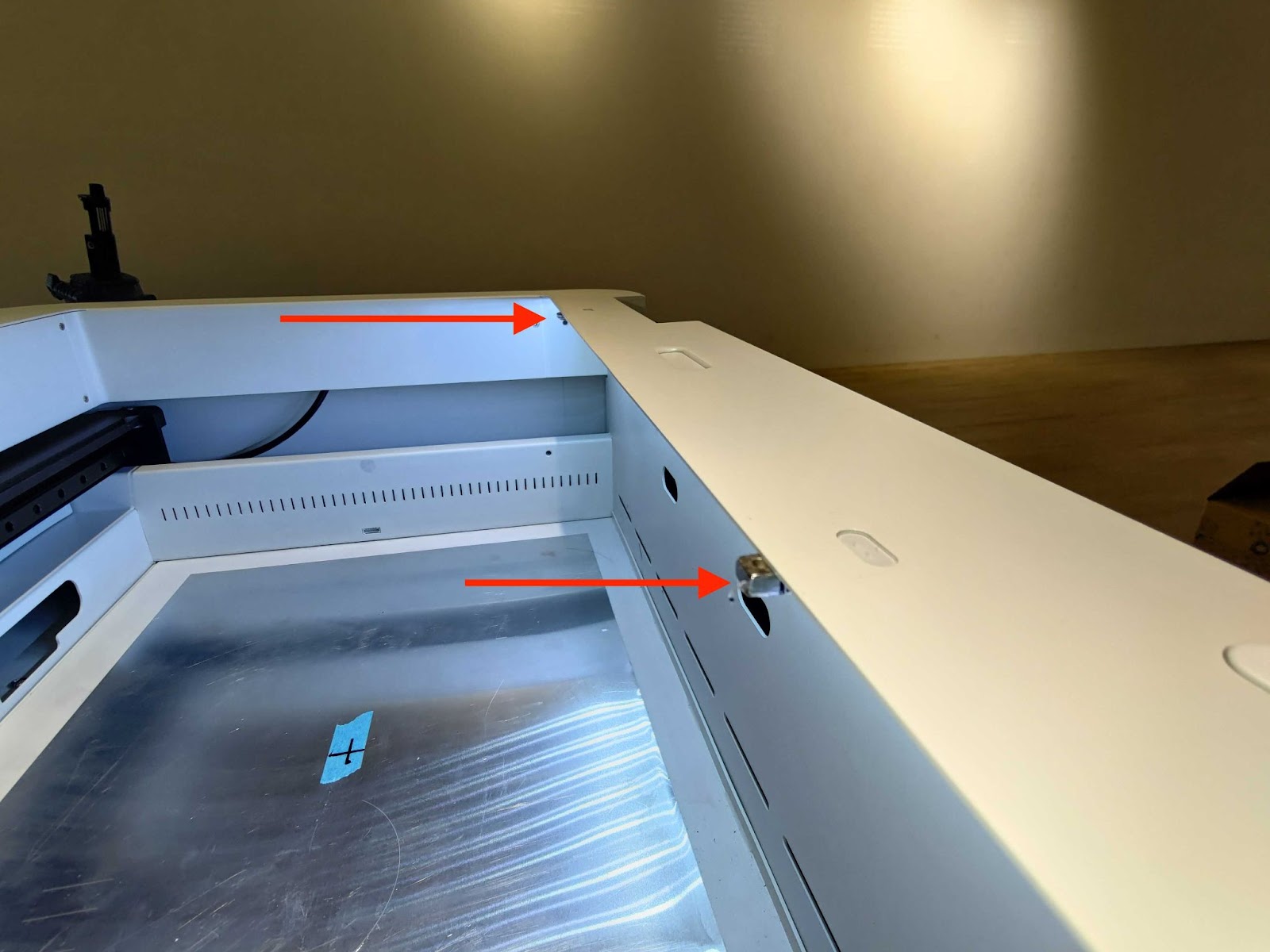

両手で上部フレームを持ち上げ、スタッド上に置きます。
（ワイヤーがフレームに挟まれないよう注意してください。）
フレームがスタッド上に置かれた例：
持ち上げ方の例（動画は本体内部で撮影されています）：

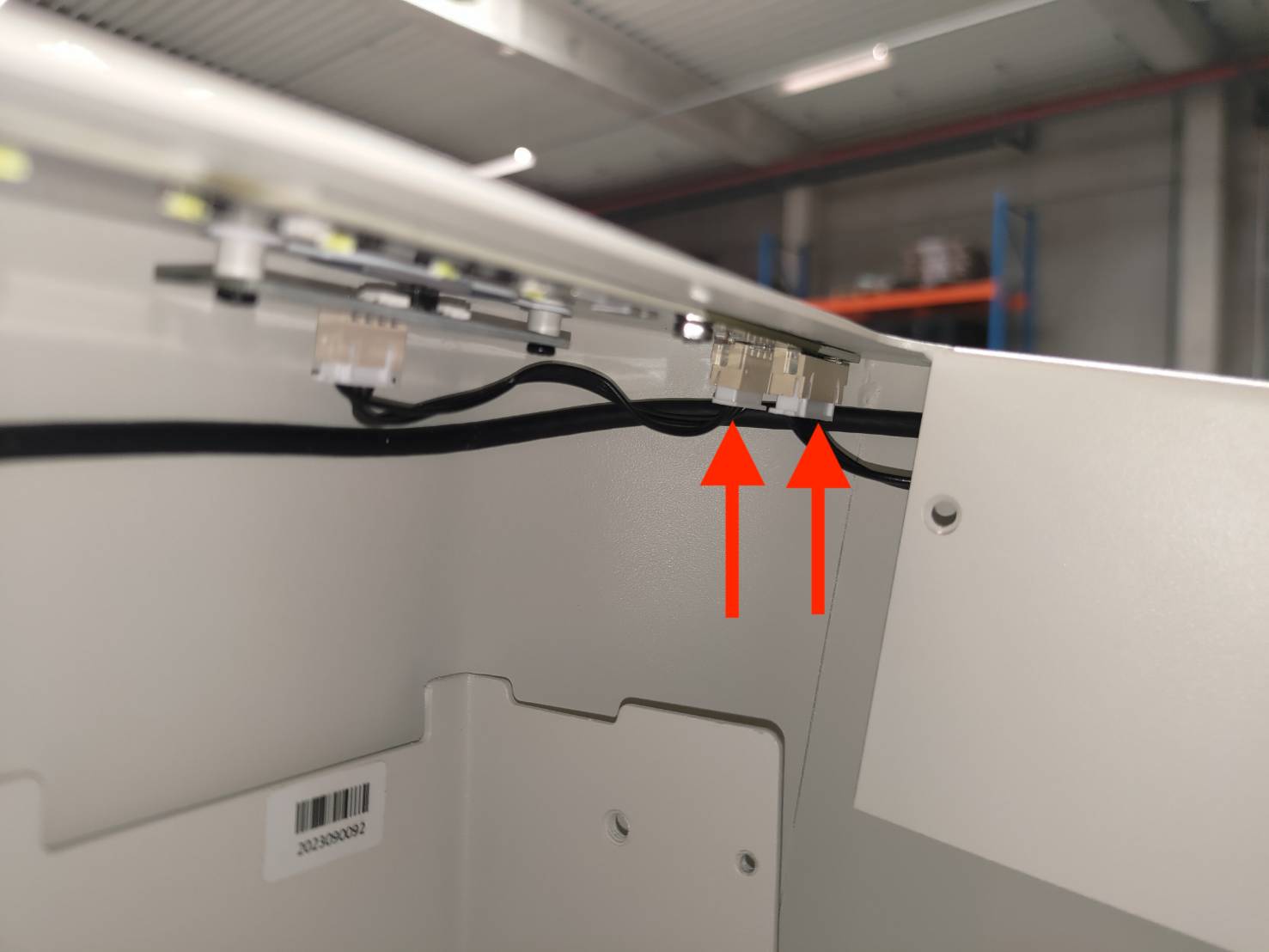

ステップ8

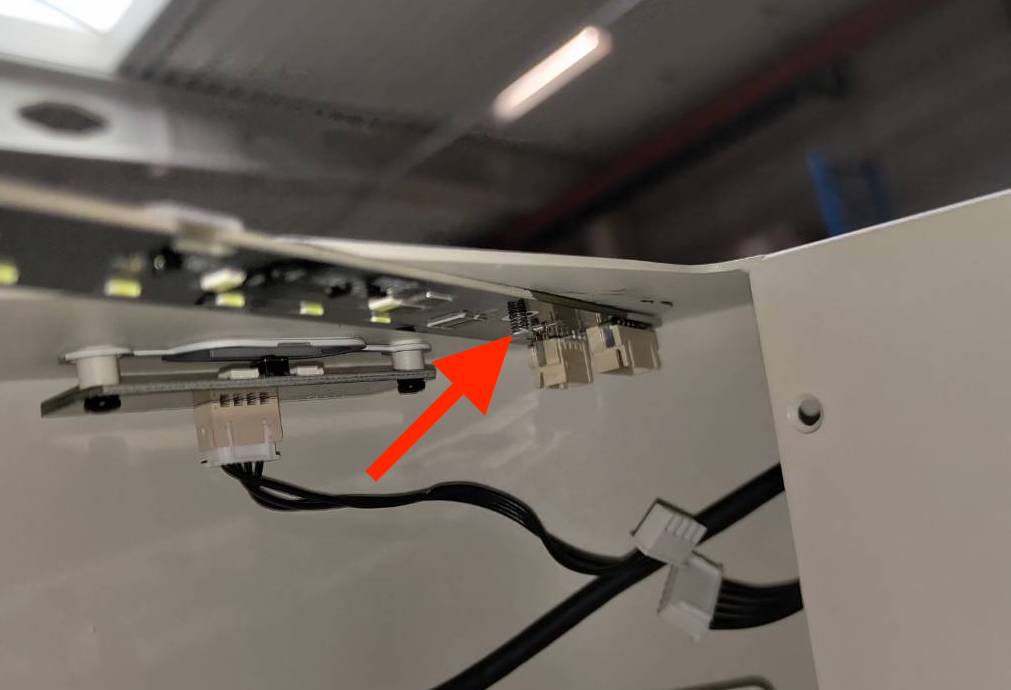

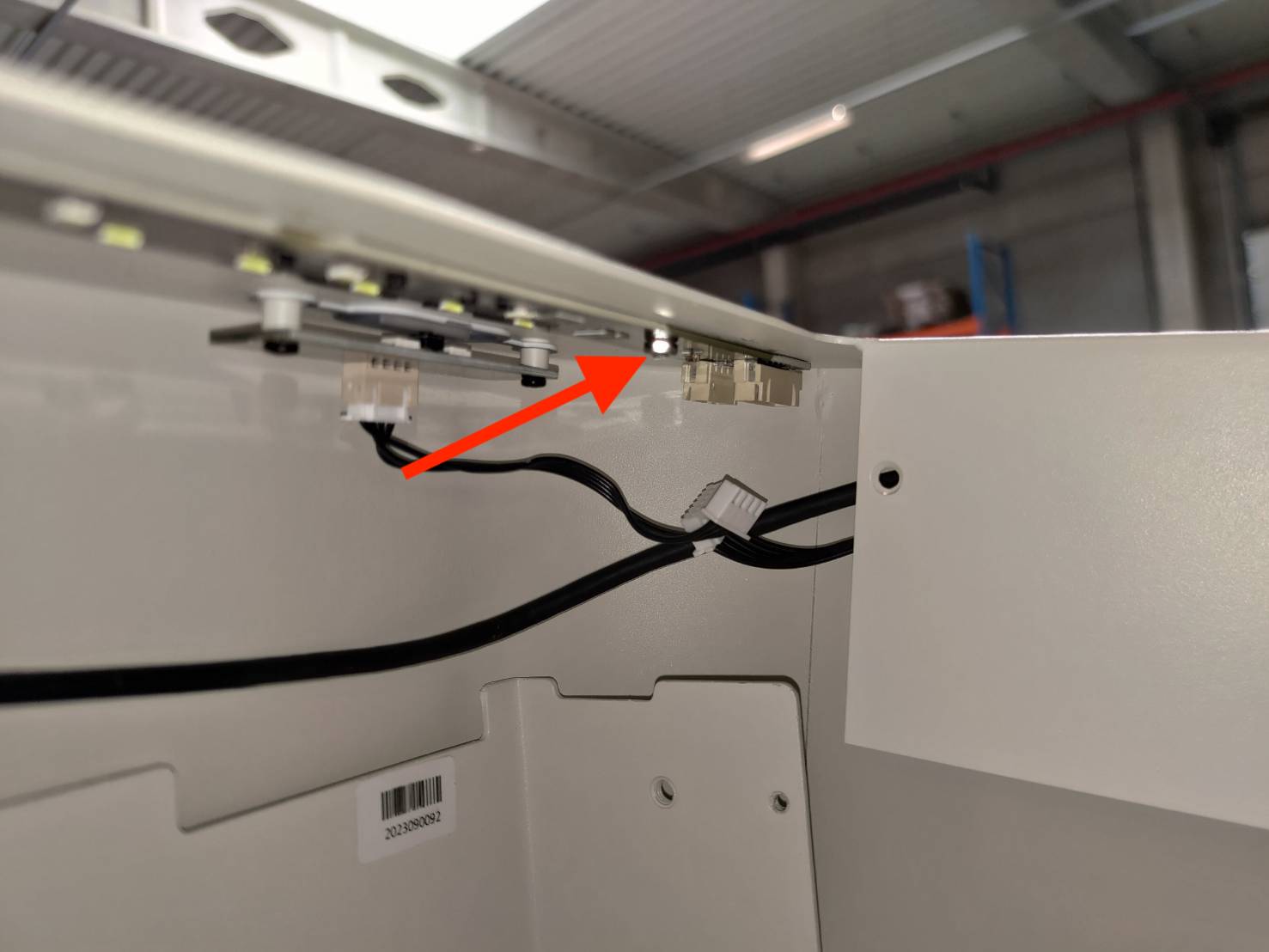

これら2本のケーブルを外します。
ステップ9

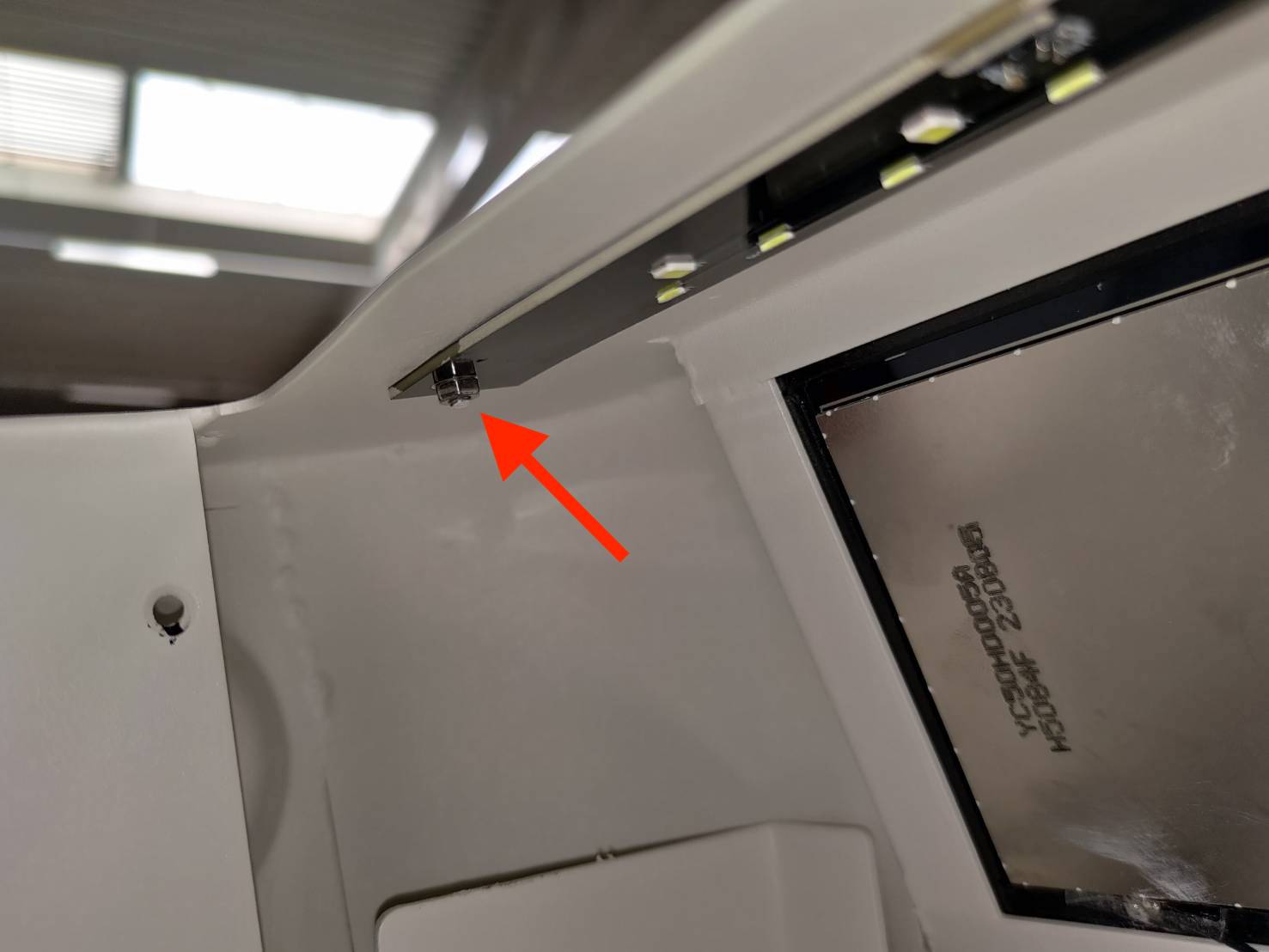

5.5mmのソケットレンチを使用して、これら2つのナットを取り外します。
ケーブル側
画面側
ステップ10

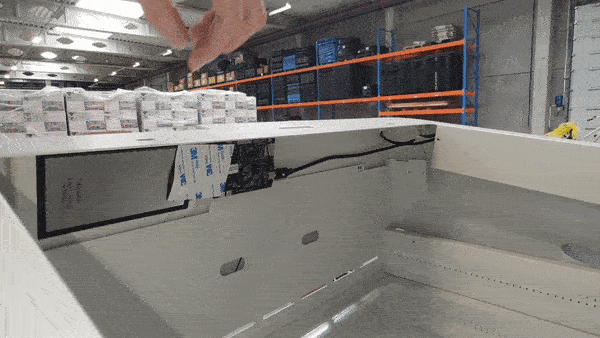

マイナスドライバーを使用して、基板を慎重に取り外します。
デモ動画（機器内部で撮影）

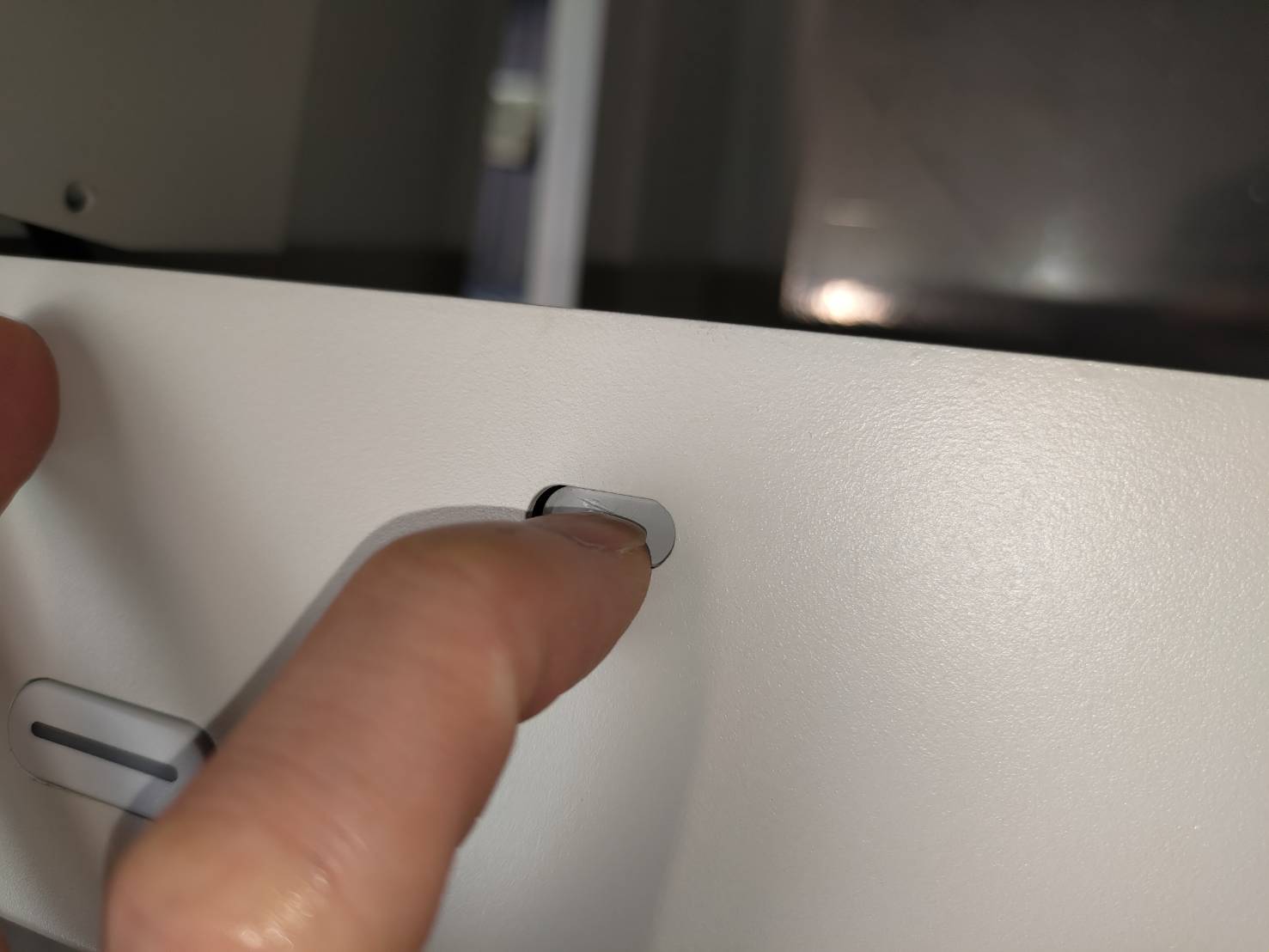

ヒント：
マイナスドライバーを挿入する隙間が見つからない場合は、白い装飾パーツを強く押してみてください。

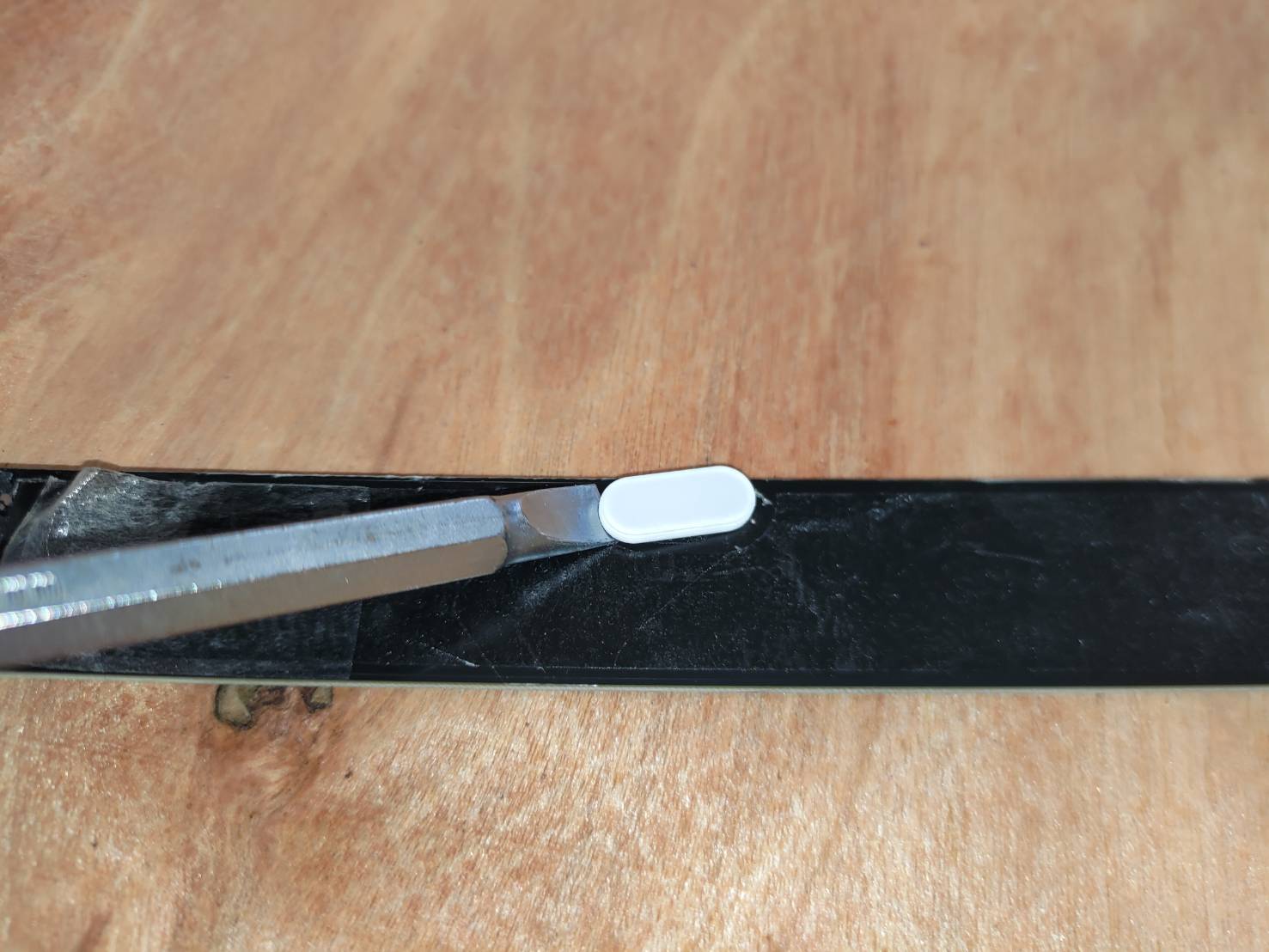

ステップ11

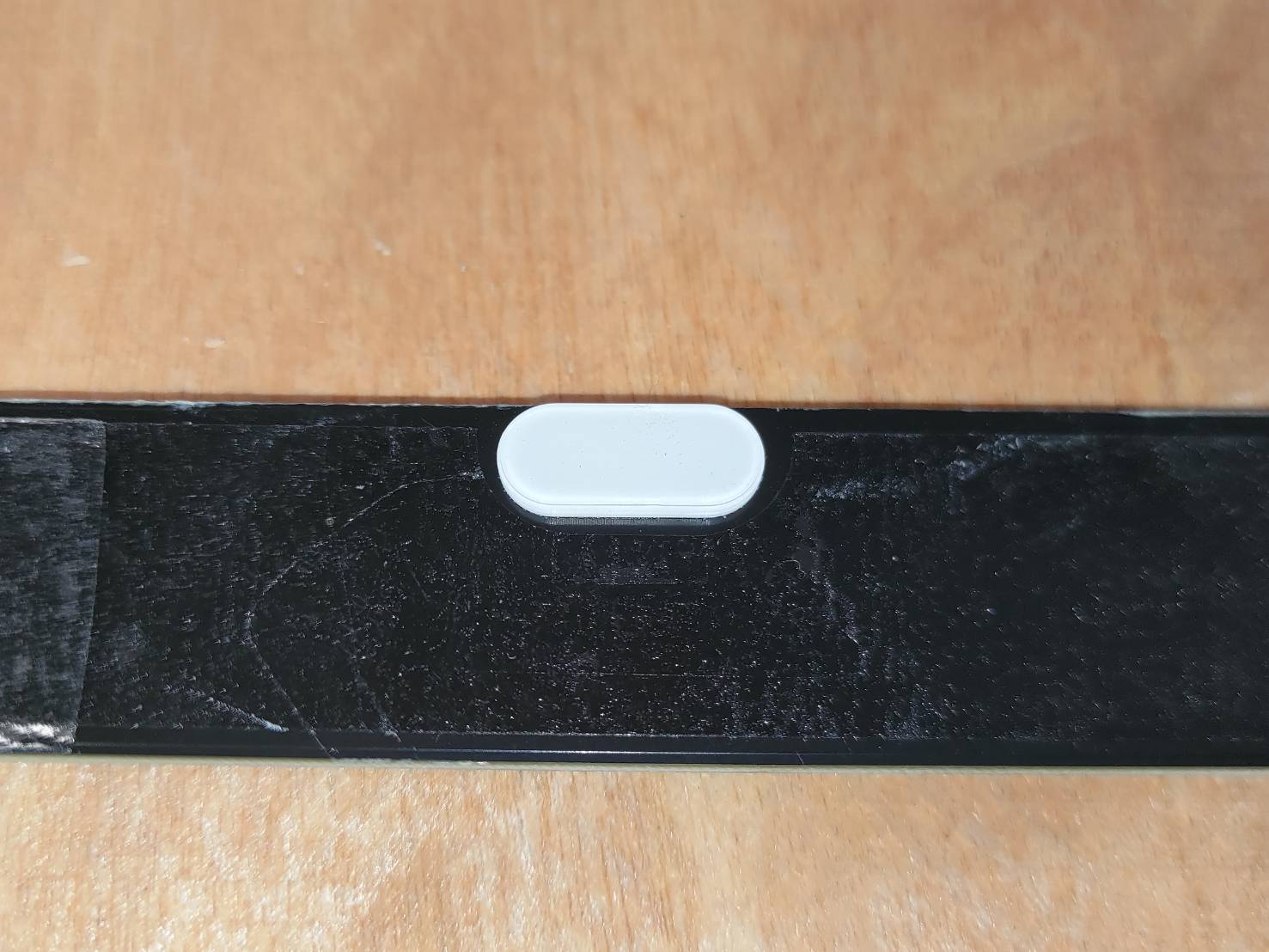

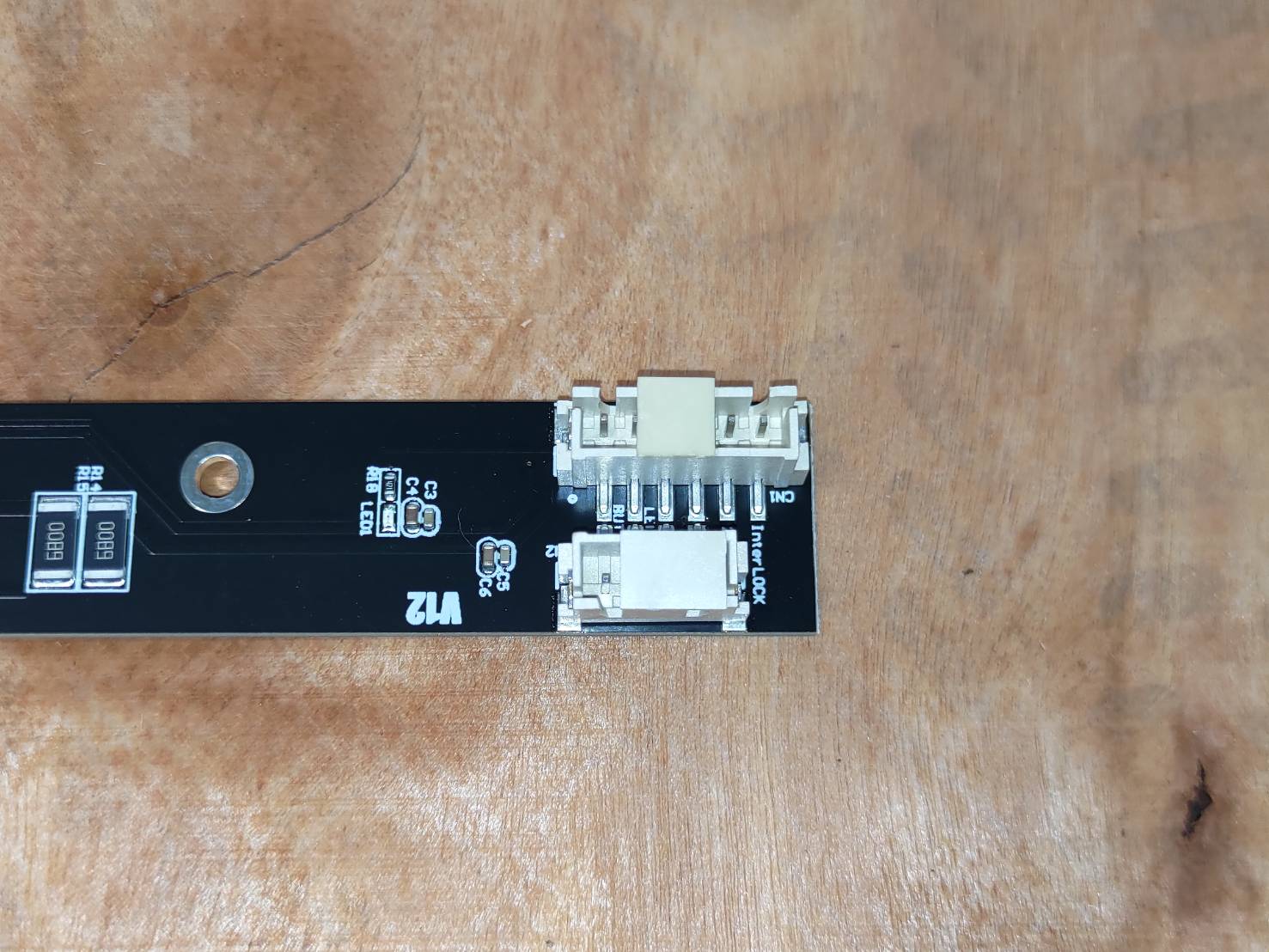

マイナスドライバーを使用して、古い基板から装飾パーツ（2個）を取り外します。
（新しいドアセンサー基板に装飾パーツが付属している場合は、この手順を省略してください。）
ステップ12

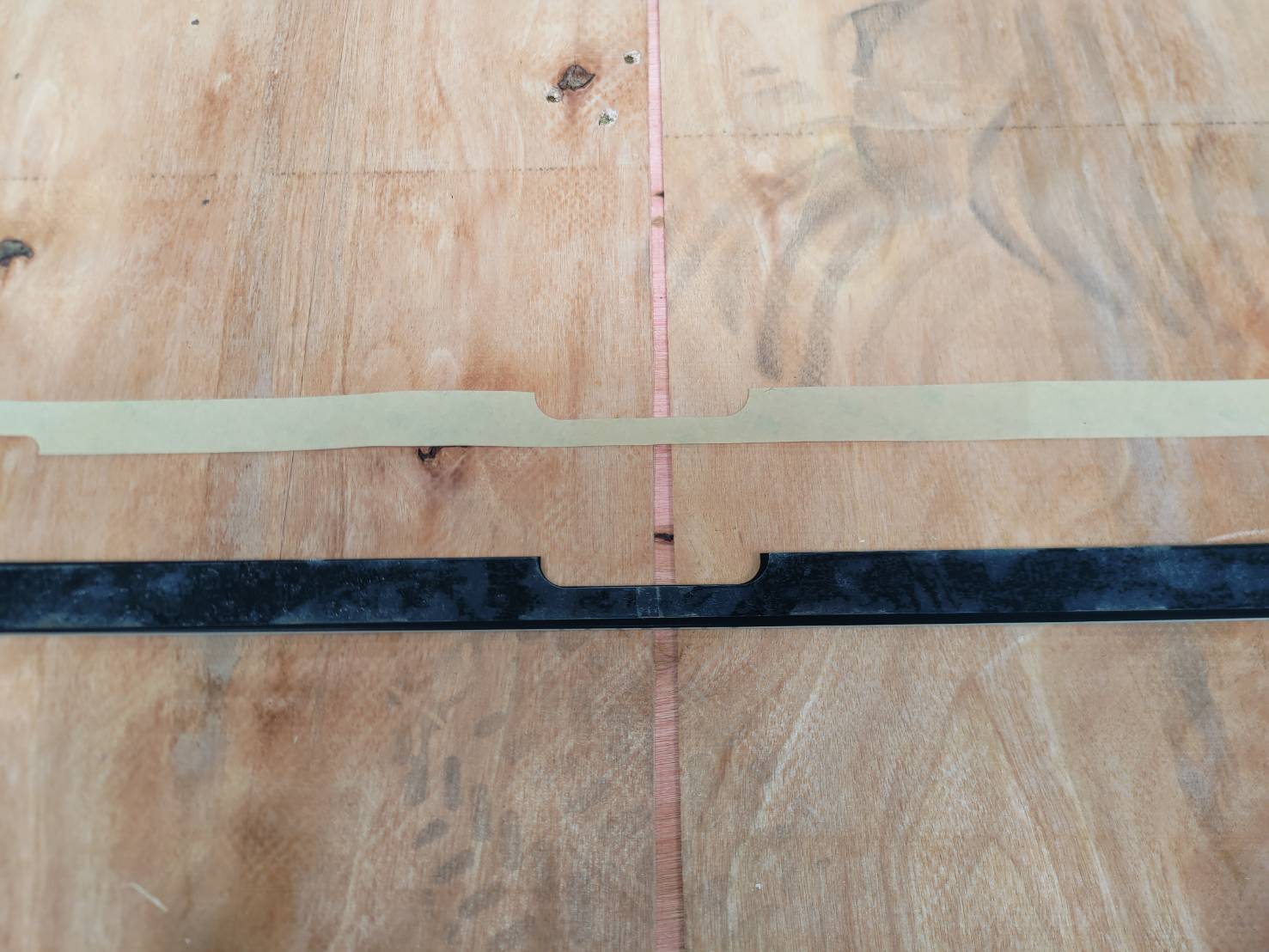

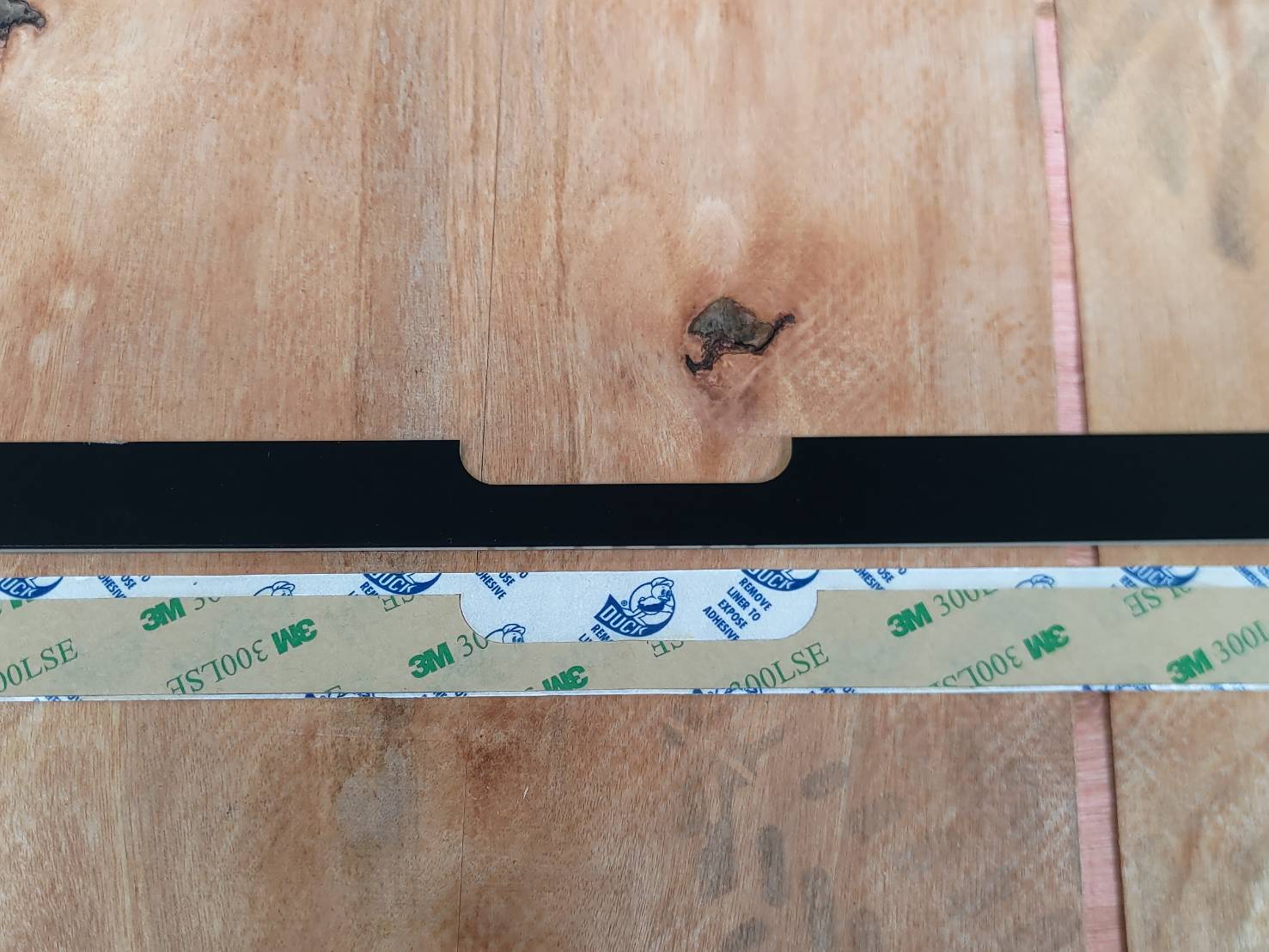

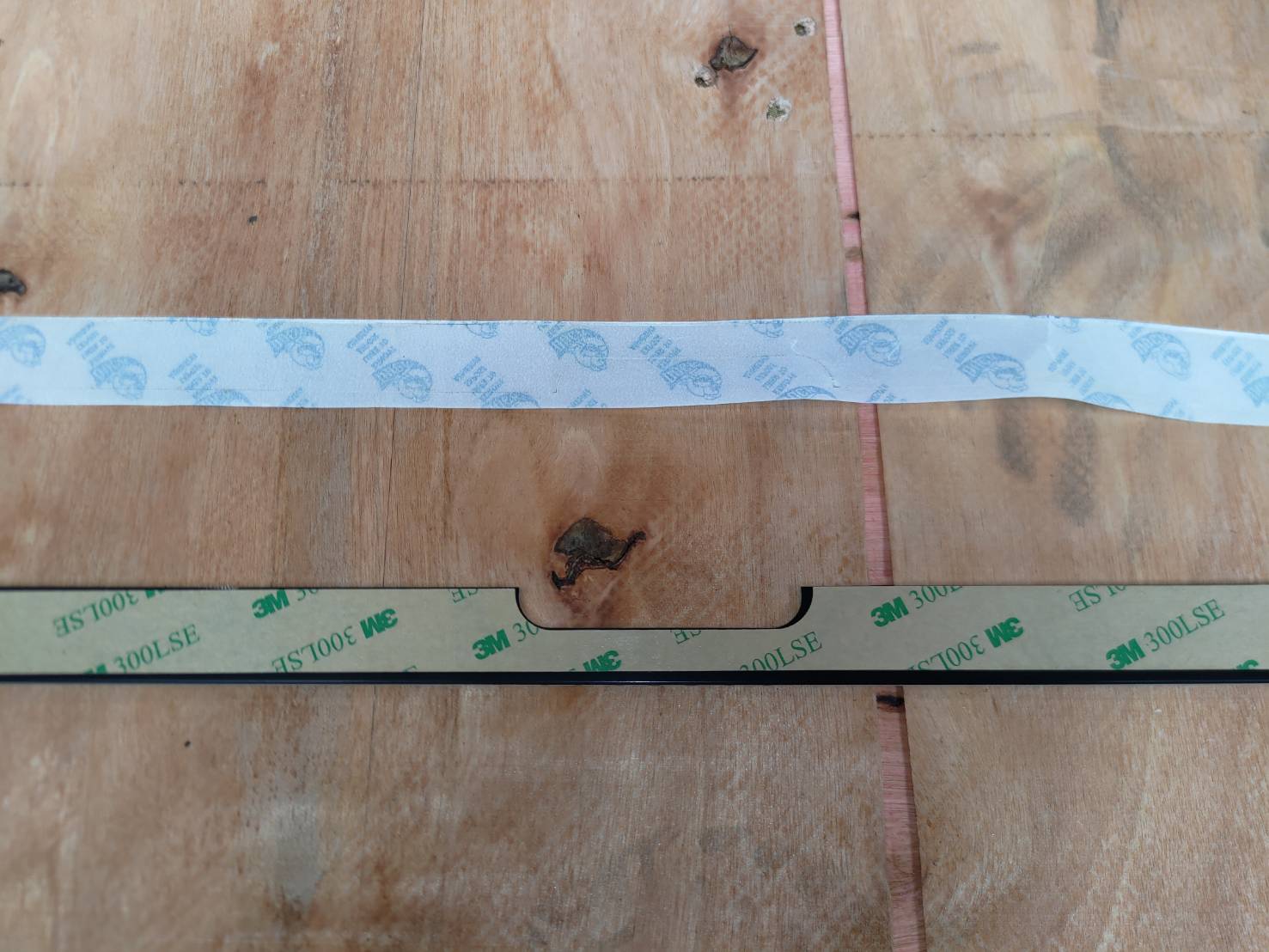

新しい基板にテープを貼り付けます。
（新しいドアセンサー基板にテープが既に貼られている場合は、この手順を省略してください。）
ヒント： 中央の円弧状の開口部を位置合わせの目安にすることができます。

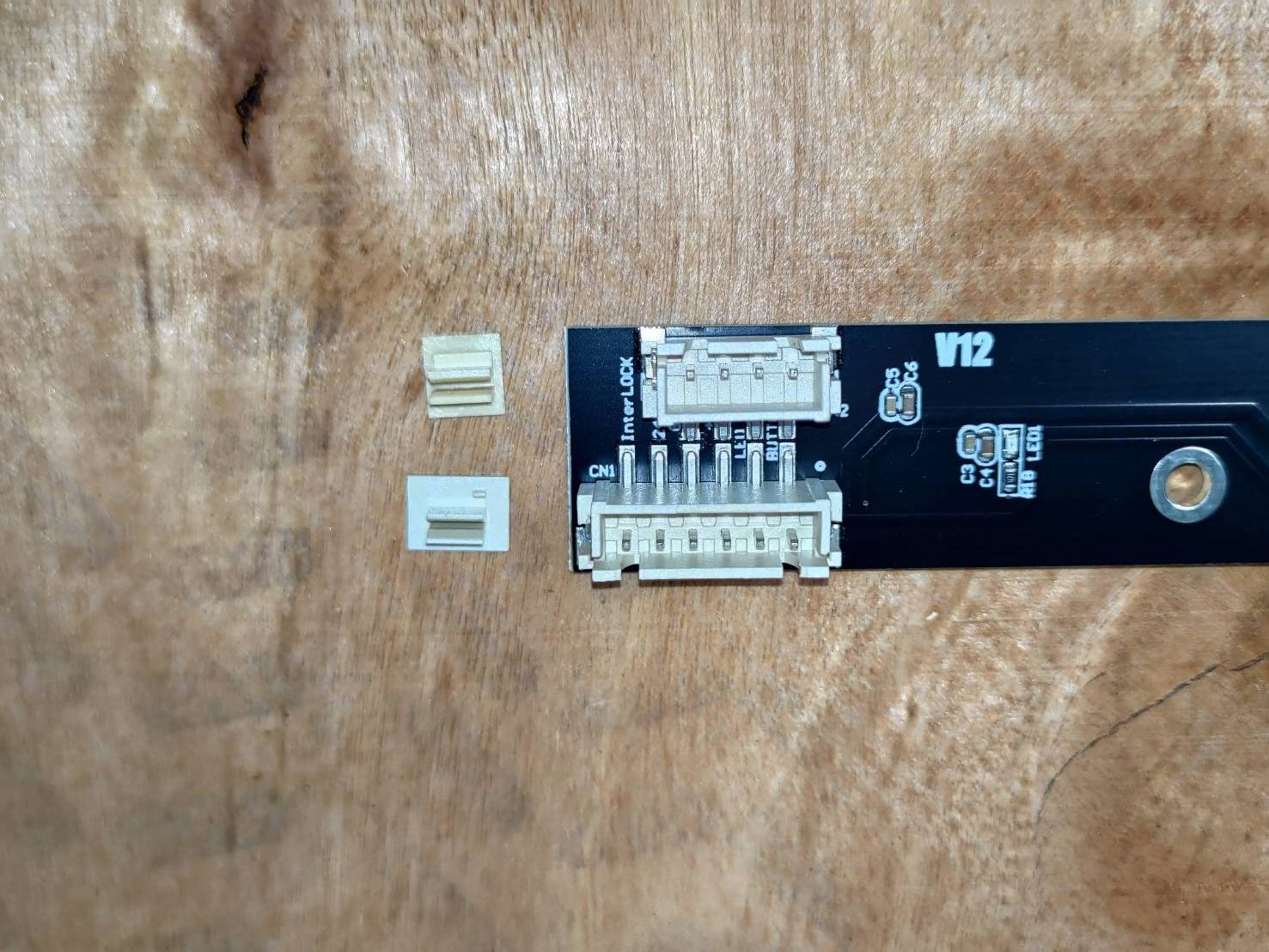

ステップ13
保護クリップを取り外します。
（クリップが既に取り外されている場合は、この手順を省略してください。）
ステップ14
テープの保護フィルムを剥がします。
ステップ15.1
ボードを機械に設置します。
まず、ボードの穴をスタッドに挿入します（ケーブル側）。
ステップ15.2

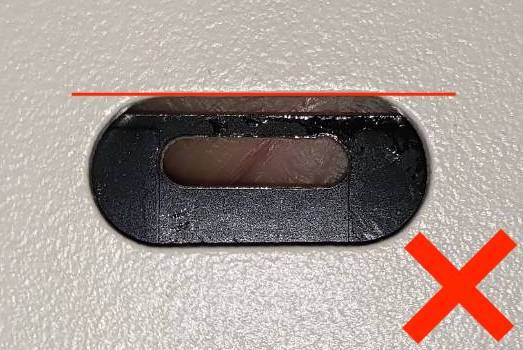

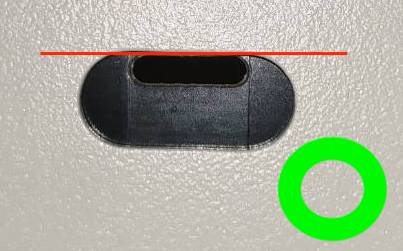

板金の楕円形の開口部をボードの開口部に合わせます。
図のように、ボードの穴を板金の穴の上端に合わせてください（ケーブル側）。
ステップ15.3

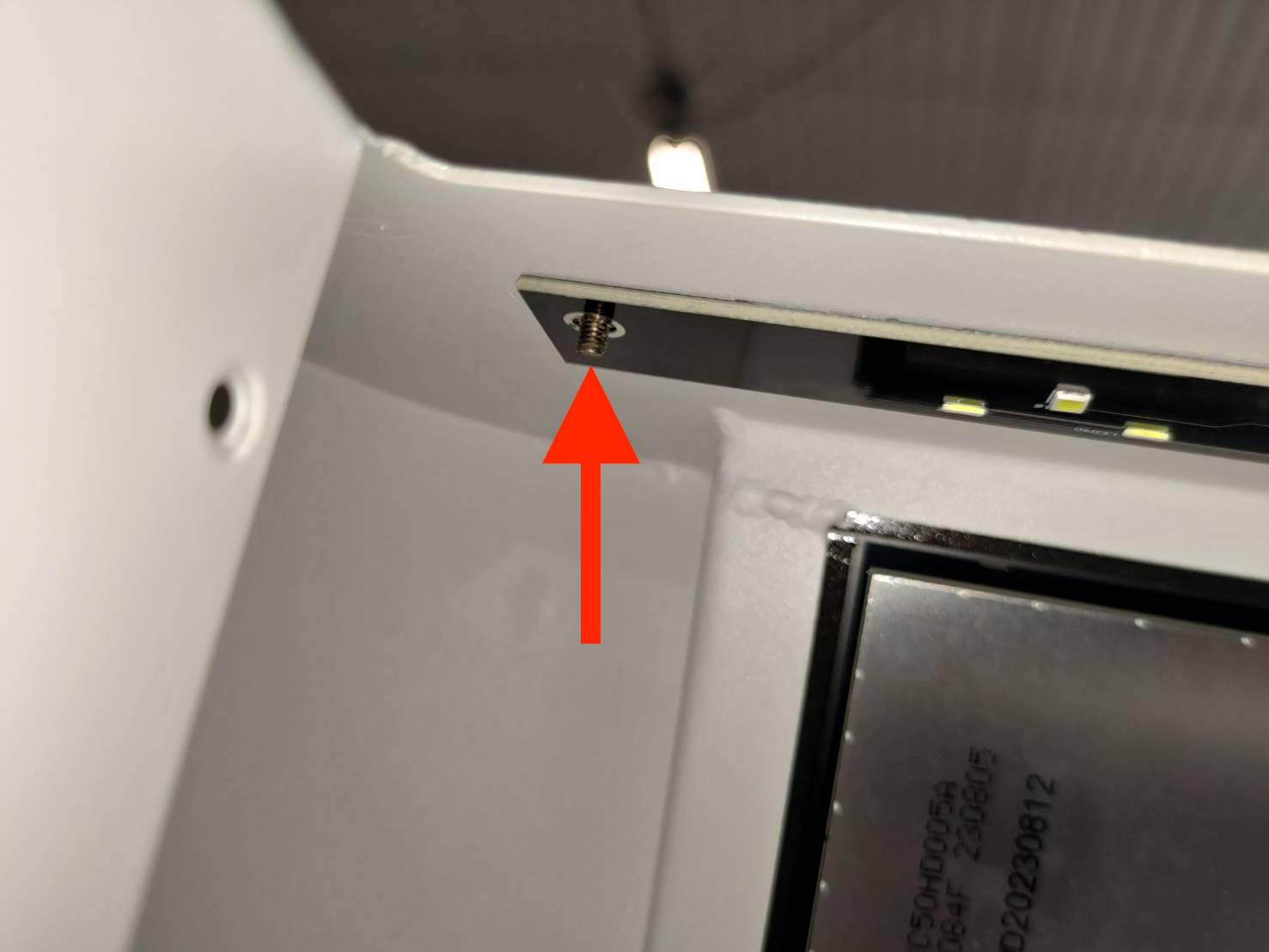

ボードのもう一方の穴をスタッドに挿入します（スクリーン側）。
ステップ15.4
板金の楕円形の開口部をボードの開口部に合わせます。
図のように、ボードの穴を板金の穴の上端に合わせてください（スクリーン側）。
ステップ15.5
ボードを正しく配置したら、しっかりと固定されるようにボードを押し込みます。
ステップ15.6
5.5mmのナット2個を元通りに締め付けます。
ケーブル側
画面側
ステップ15.7
2本のケーブルを接続します。
ステップ16
上部フレームを元の位置に戻します。
マークされたネジ穴が作業エリアに向くように注意してください。
フレームの復元：
ステップ17
側面のネジを締めます。
ステップ18
機器の電源を入れ、ドアセンサーの動作を確認します。
例 - ドアセンサーが正常に機能している場合：

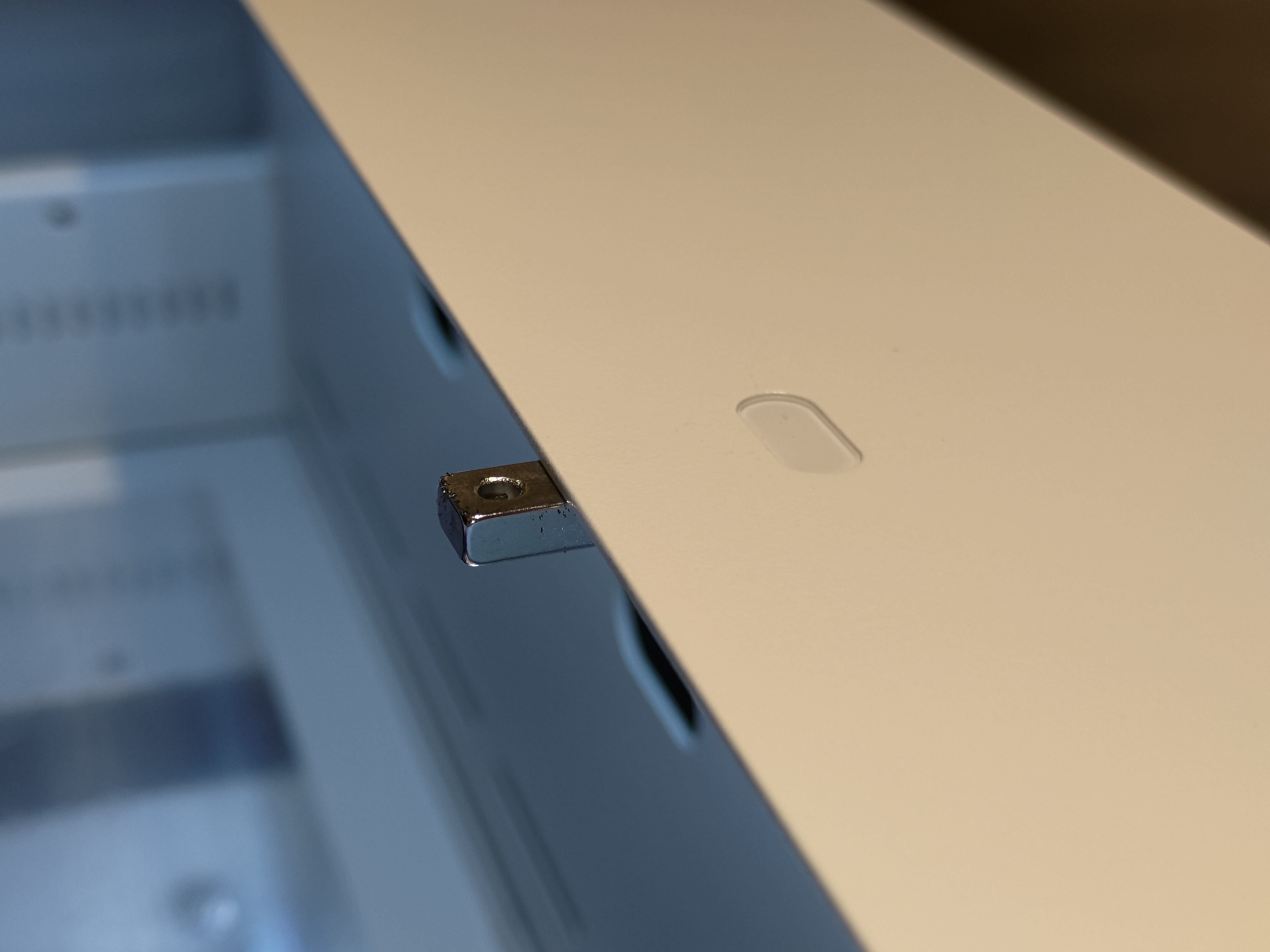

ドアセンサーが反応しない場合は、写真のように検知エリアに2つの磁石を配置してください。
|
|

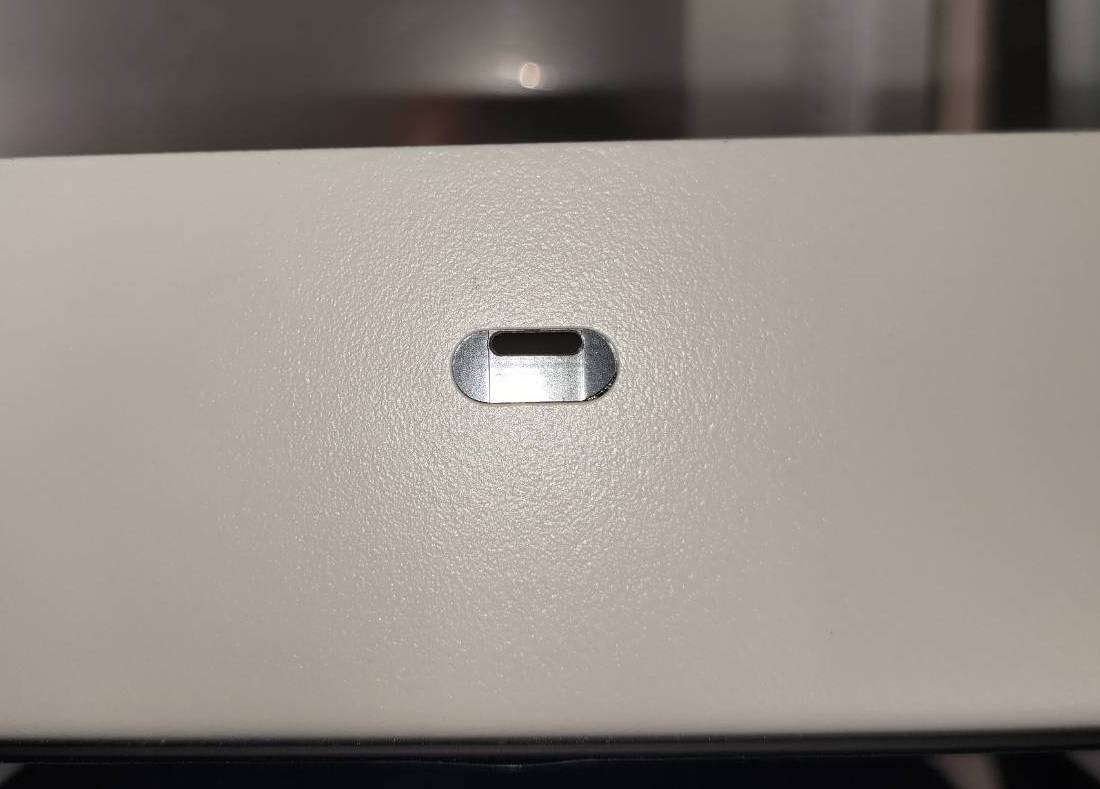

ステップ19

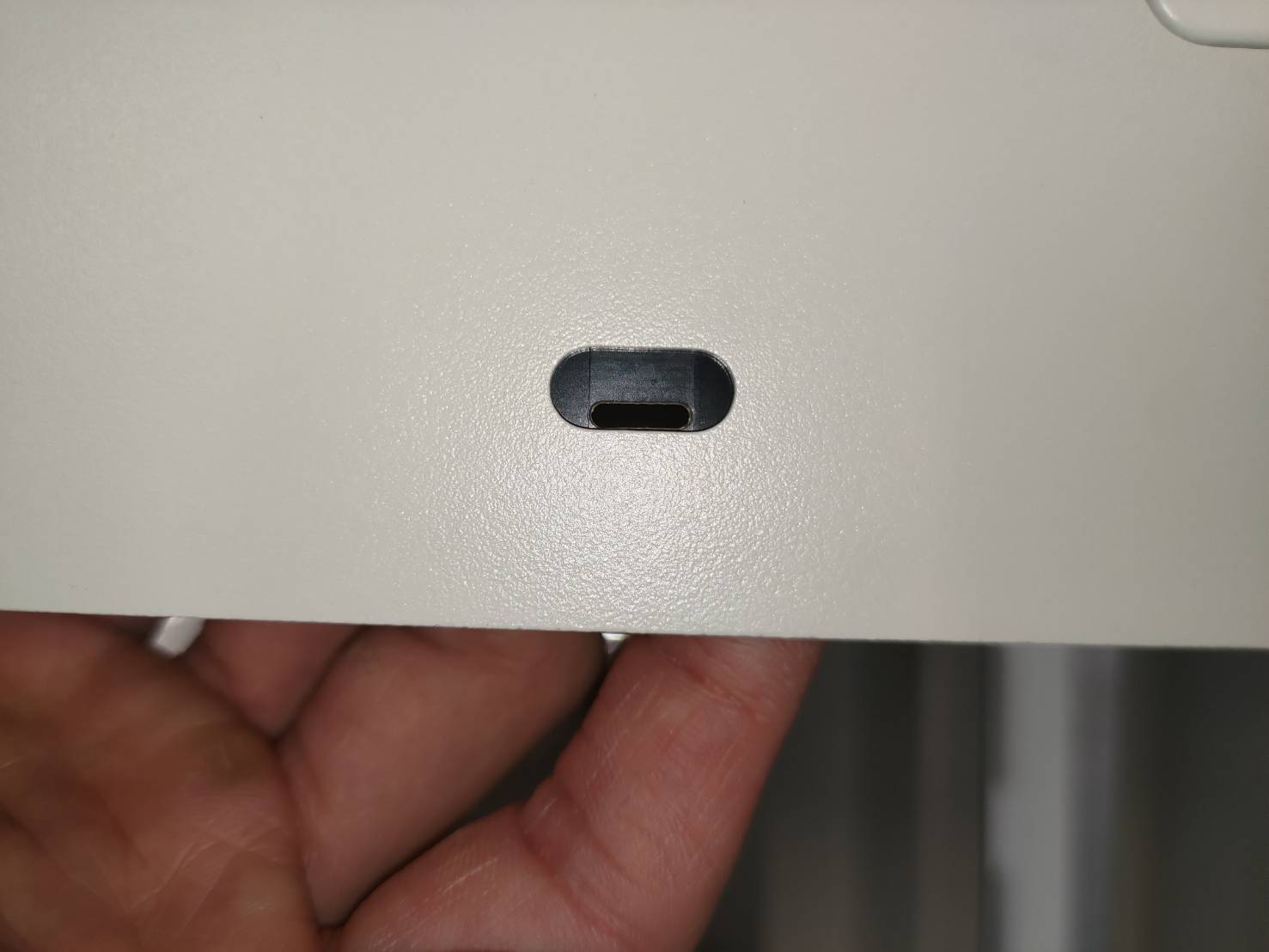

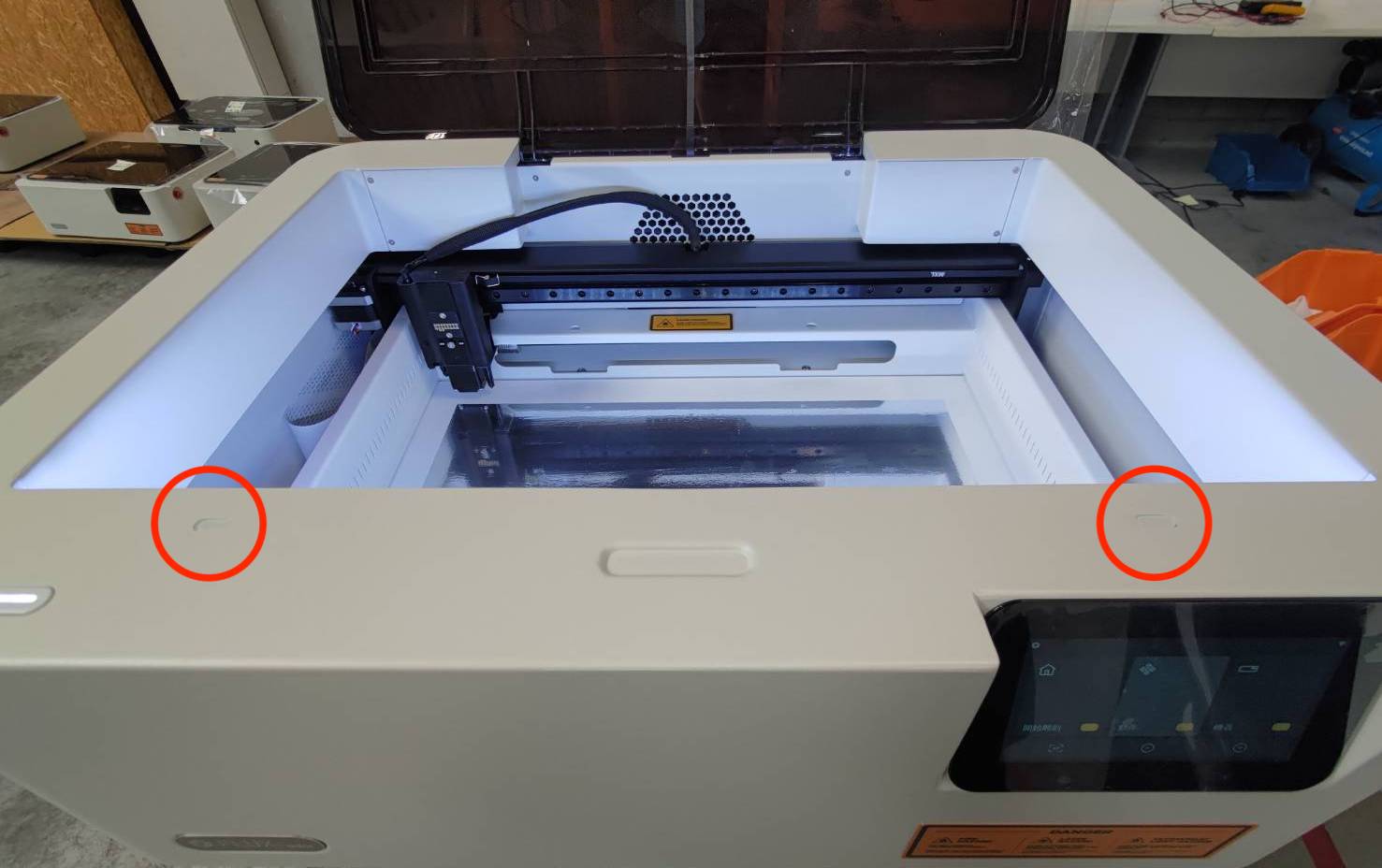

装飾パーツをフレームの穴に取り付けます。
（パーツの粘着力が弱くなっている場合は、追加で瞬間接着剤を使用してください）
ステップ20
機器の電源を切り、裏返します。底面のネジをすべて締めます。
USBポートの近くにある足とネジは、マークされた位置に取り付けてください。
提案:
最初はネジを完全に締めないことをお勧めします。一部のネジが位置ずれしていて、取り付けられない可能性があるためです。そのため、すべてのネジを取り付けた後に締めることをお勧めします。
ステップ 21
本体を裏返します。モジュールシートを動かして、自由に動くかどうかを確認してください。
|
|
ステップ 22
USBポート付近のゴム足のネジを緩めて、再度モジュールシートを動かしてみてください。
