Ador - カメラケーブルとカメラモジュールの交換

注意

この記事は、カメラの設計が他の地域と異なるため、米国地域には適用されません。
お使いのAdorが米国版の場合は、以下の記事をご参照ください： Ador US - Camera Module Replacement

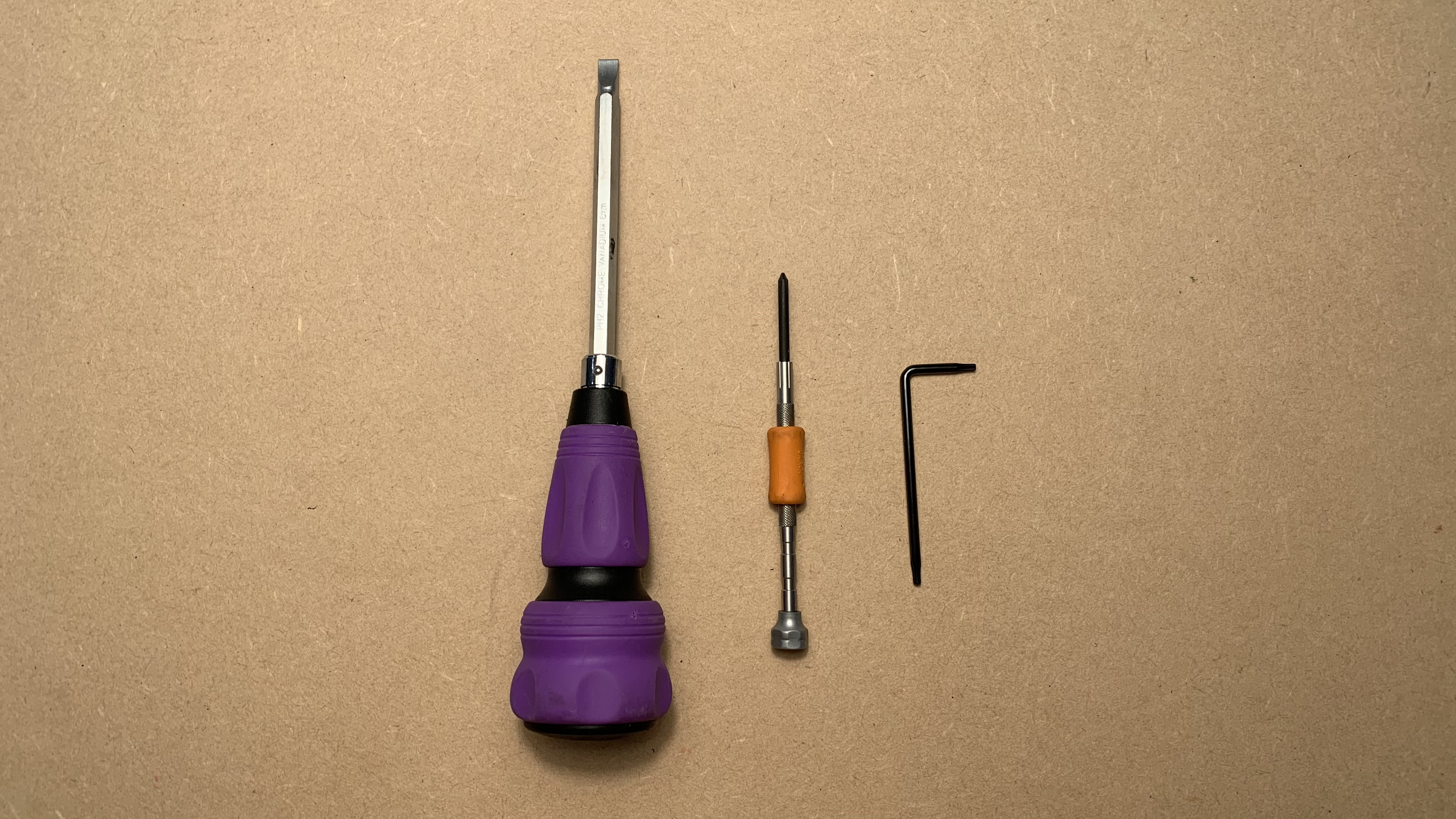

必要な工具

1. トルクスT8ドライバー
2. プラスドライバー（小型）
3. スクレーパーまたはマイナスドライバー

手順1 - 機器の電源を切り、電源コードを抜く

手順2 - プレート上のネジを外す

T8ネジ x 8本 （プレートとドアカバーは接続されています）

手順3 - プレートとドアカバーを少し前方にずらす

手順4 - モーターケーブルを取り外す

このケーブルを取り外すと、カメラケーブルの取り外しが容易になります。

手順5 - カメラケーブルを取り外す

ケーブルをロックしているクリップがありますので、ご注意ください。クリップを開いてカメラケーブルを取り外します。

クリップロック状態：

クリップロック解除状態：

ケーブルを引き抜く：

ステップ6 - プレートとドアカバーを取り外す

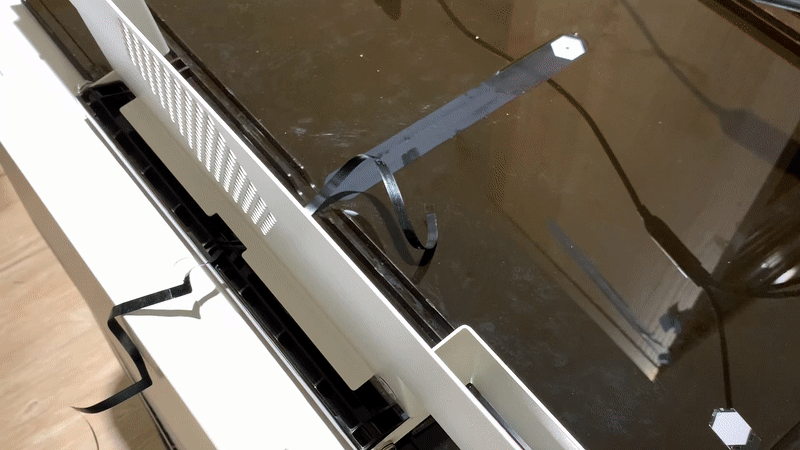

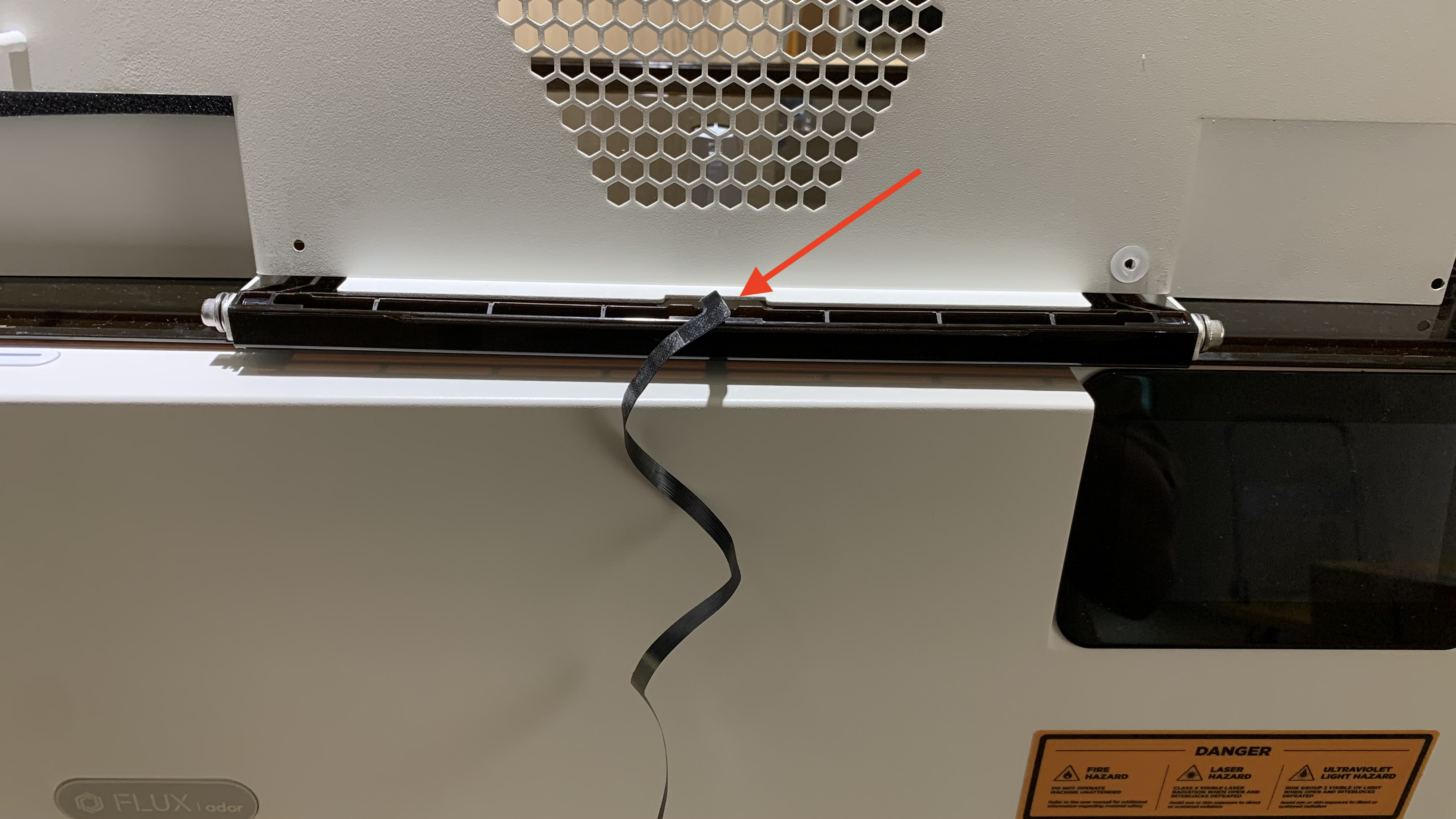

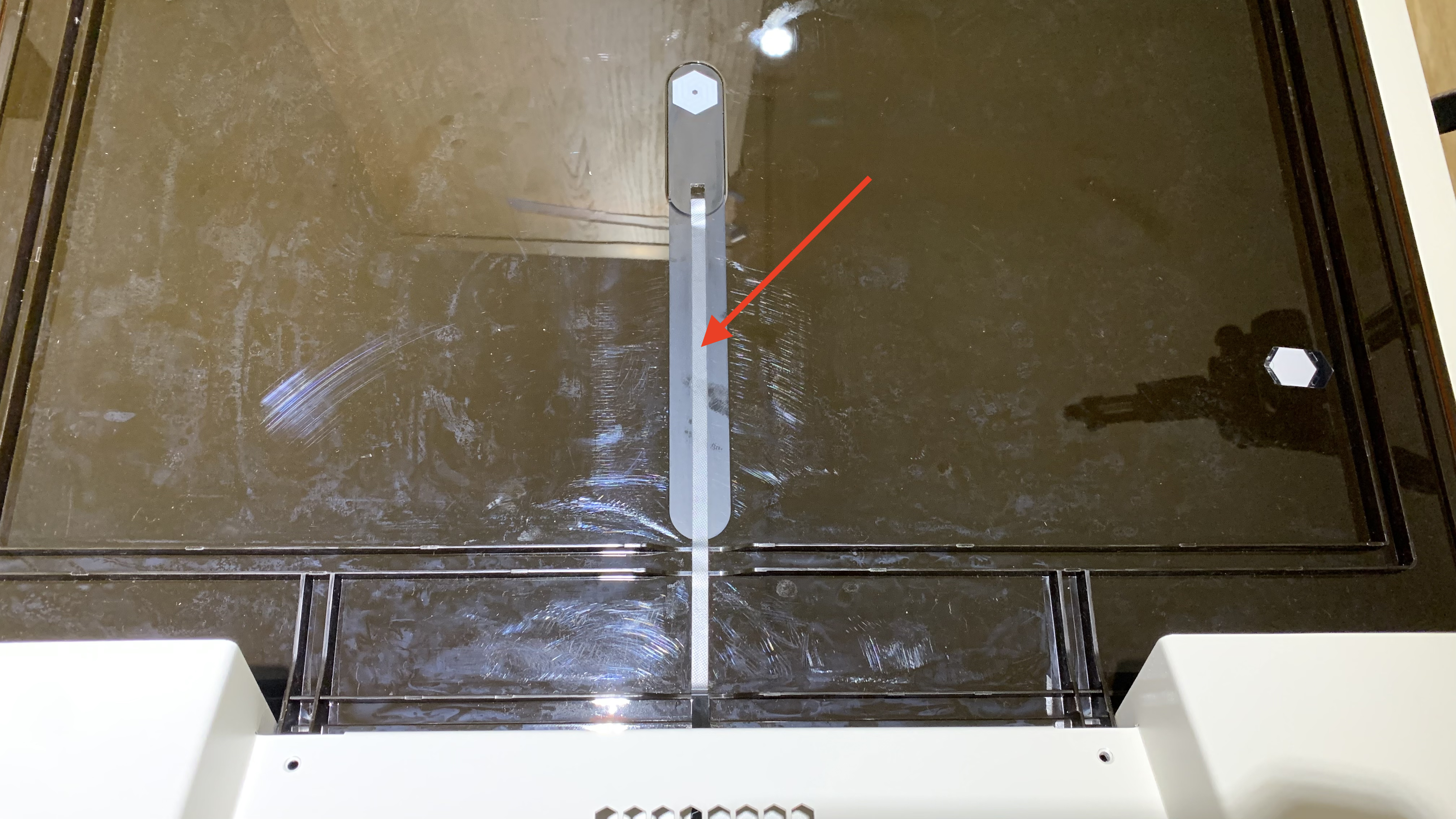

ステップ7 - 蓋のカメラケーブルを取り外す

ケーブルを交換しない場合は、このステップを省略できます。

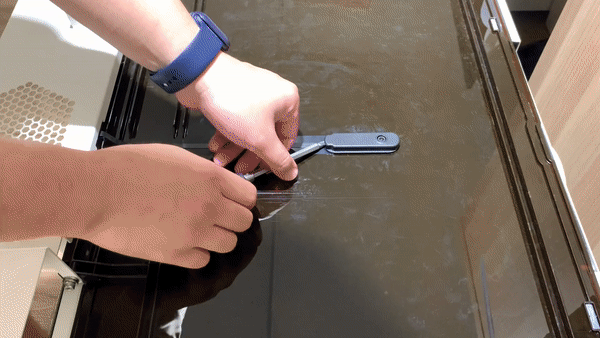

ステップ8 - カメラモジュール基板を取り外す

カメラモジュール基板（カメラに接着されている）を直接持ち上げると、カメラケーブルが外れる恐れがあります。

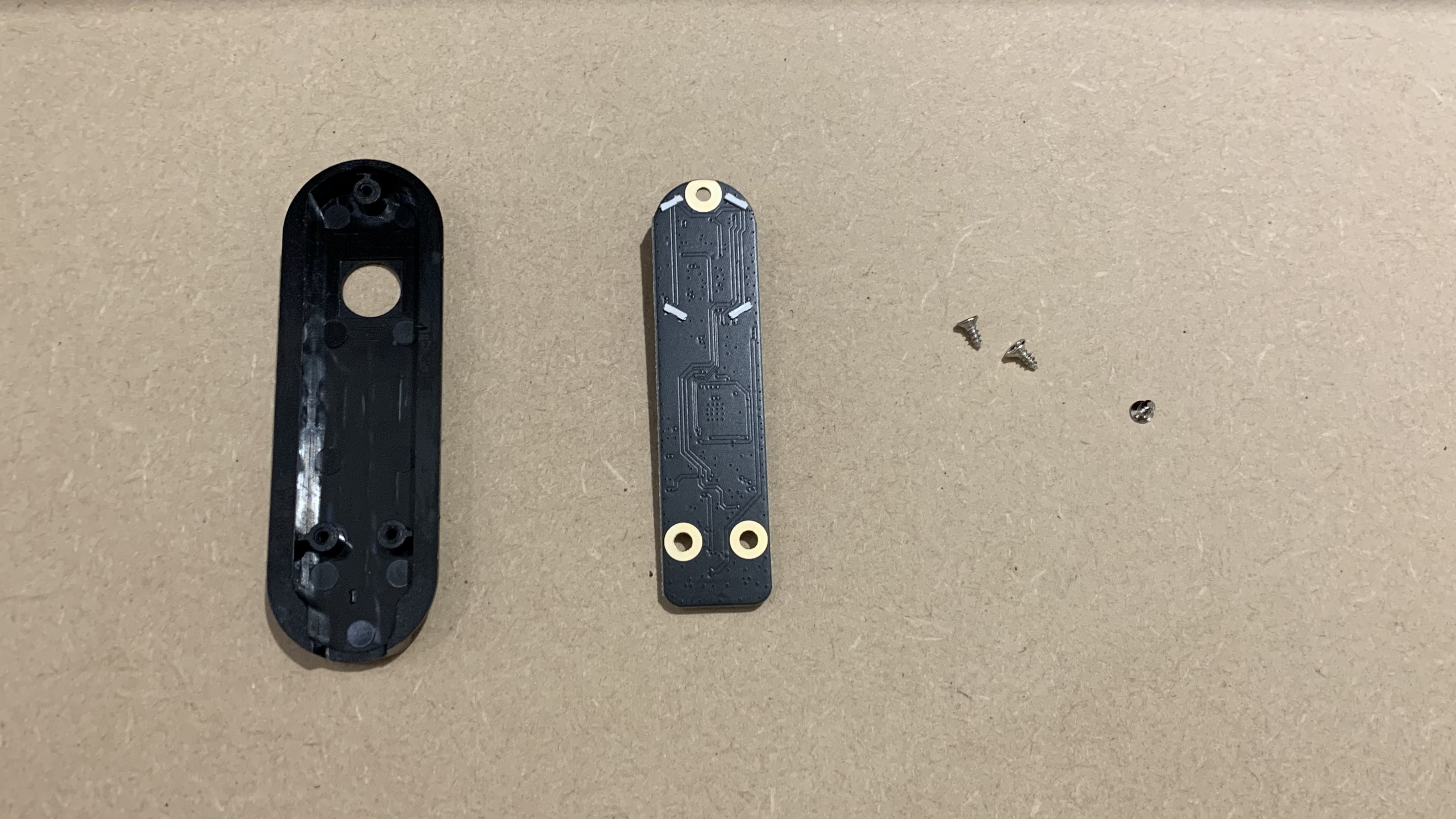

ステップ9 - カメラモジュールを基板から取り外す

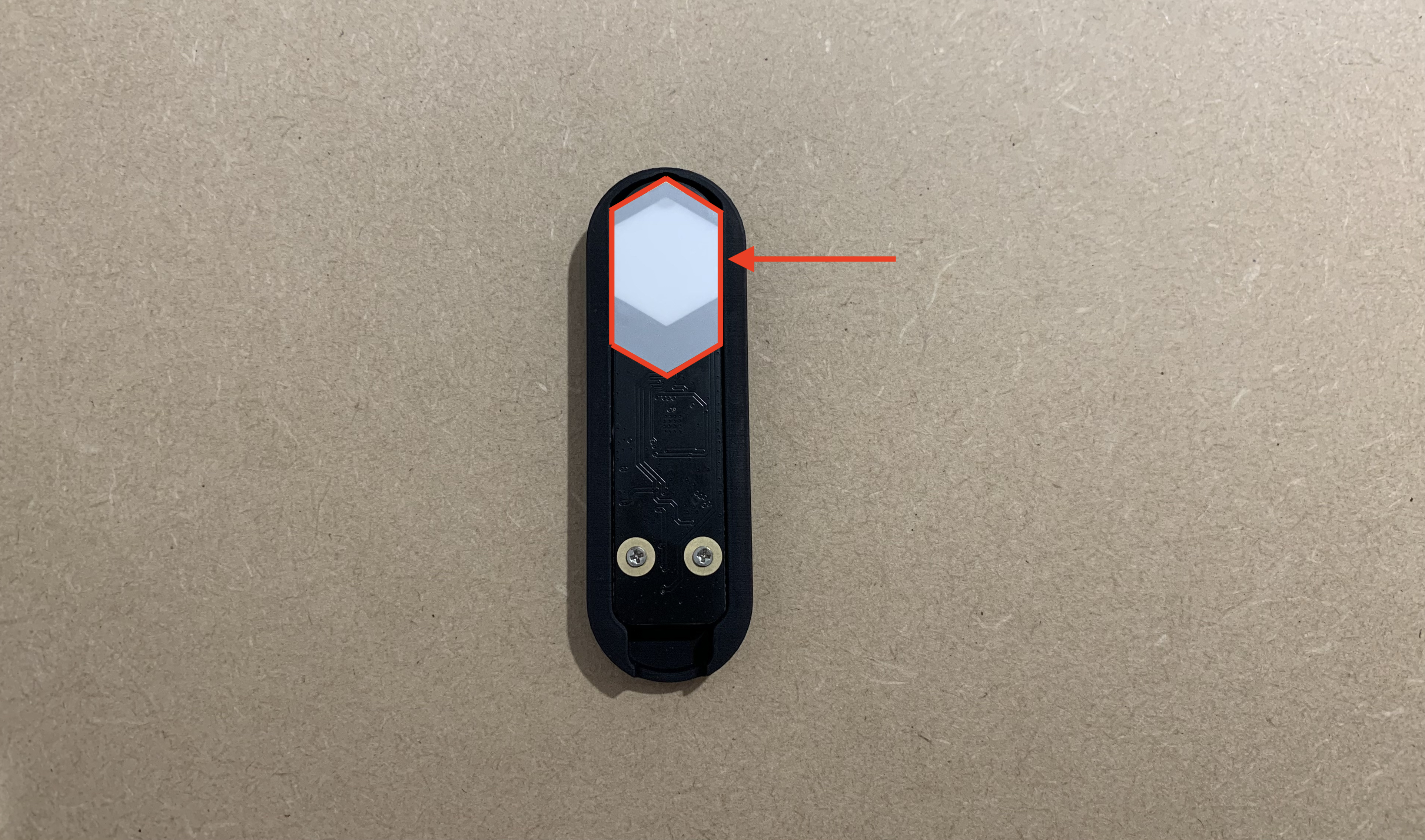

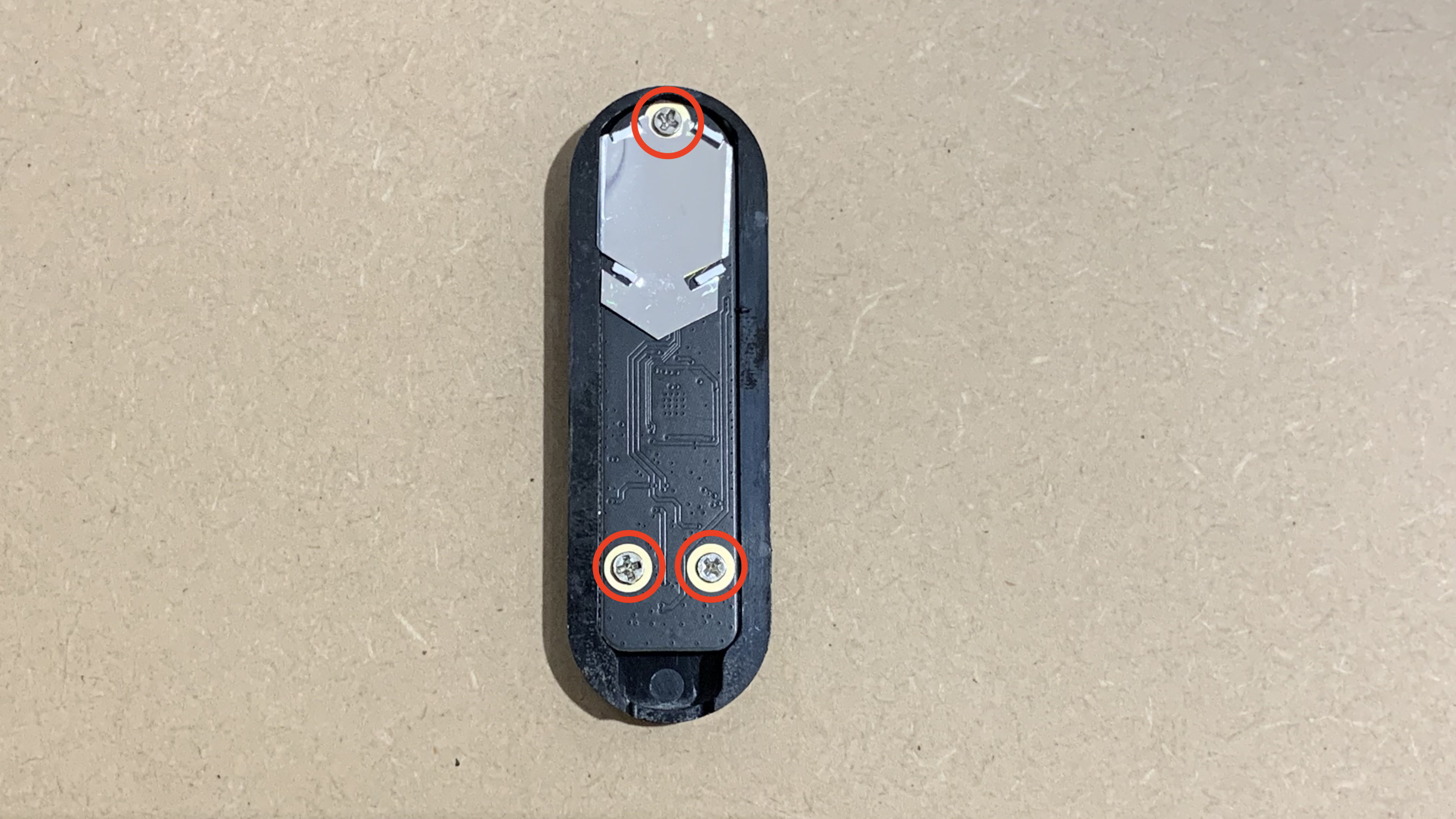

まず、カメラモジュール上部の導光板を取り外します。 これら3本のネジを外します。

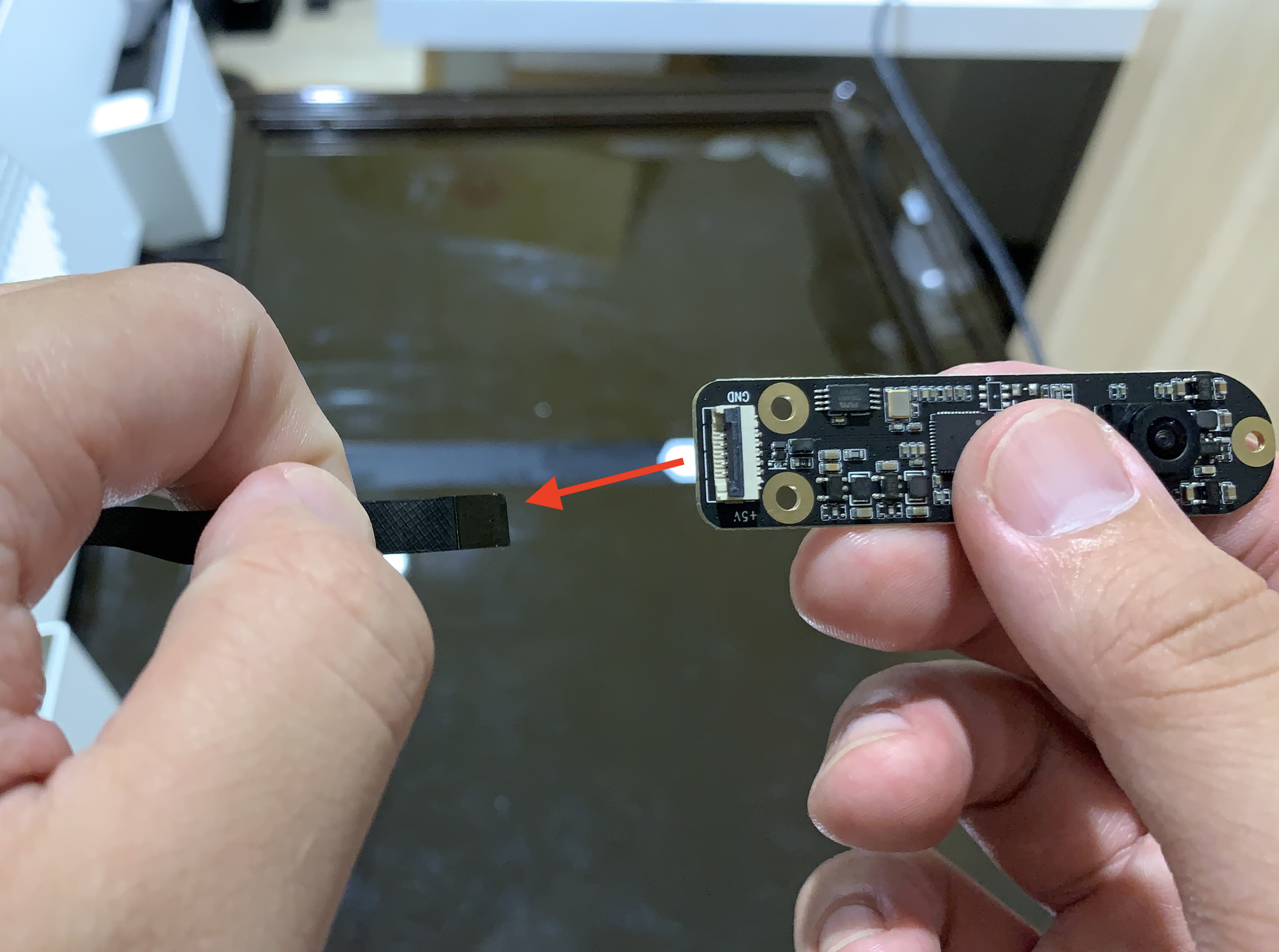

ステップ10 - カメラケーブルを取り外す

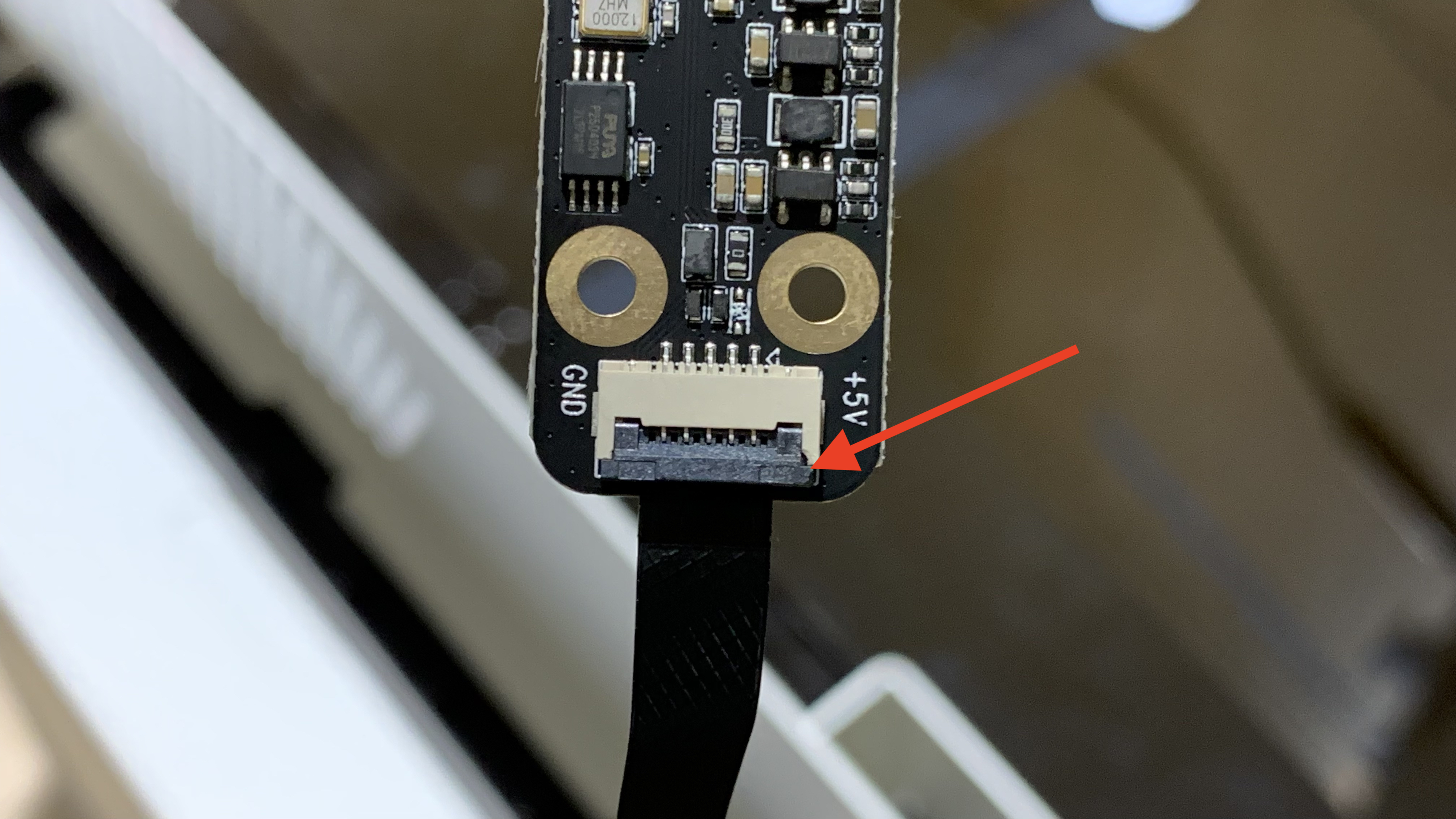

ロッククリップを開いてケーブルを取り外します。

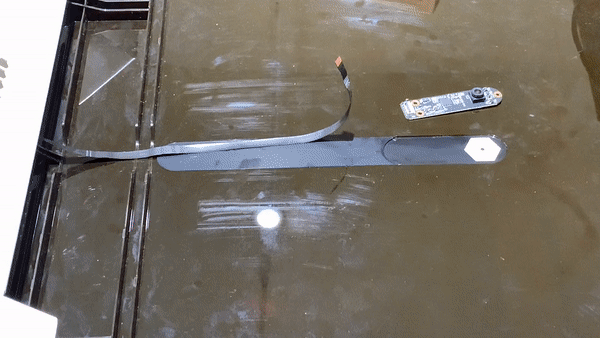

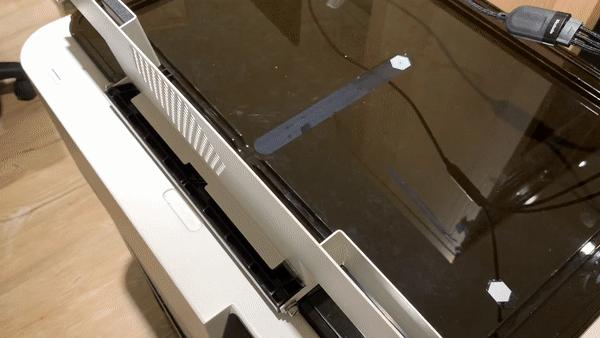

ステップ11 - 新しいカメラケーブルをプレートと蓋に通す

ケーブルを交換しない場合は、このステップを省略できます。

ステップ12 - カメラケーブルをカメラモジュールに挿入する

金属面を下にしてカメラケーブルをモジュールに取り付けます。クリップでロックして固定し、軽く引いて正しく固定されていることを確認します。

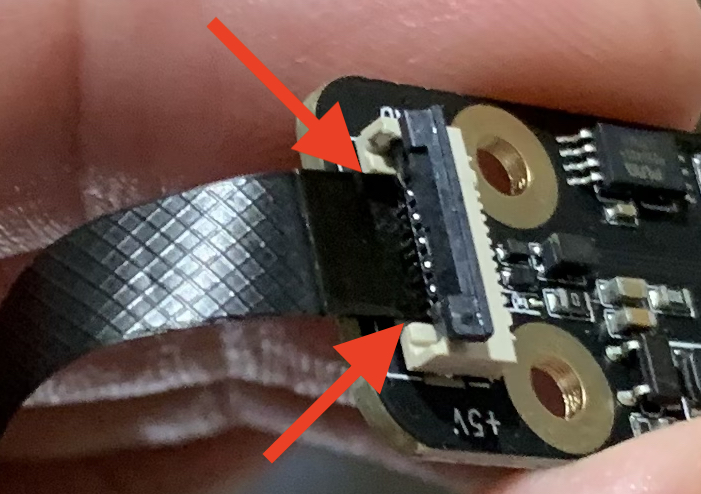

カメラケーブルがコネクタに正しく装着されていることを確認してください。

ステップ13 - カメラモジュールをカメラモジュール基板に固定する カメラモジュール基板

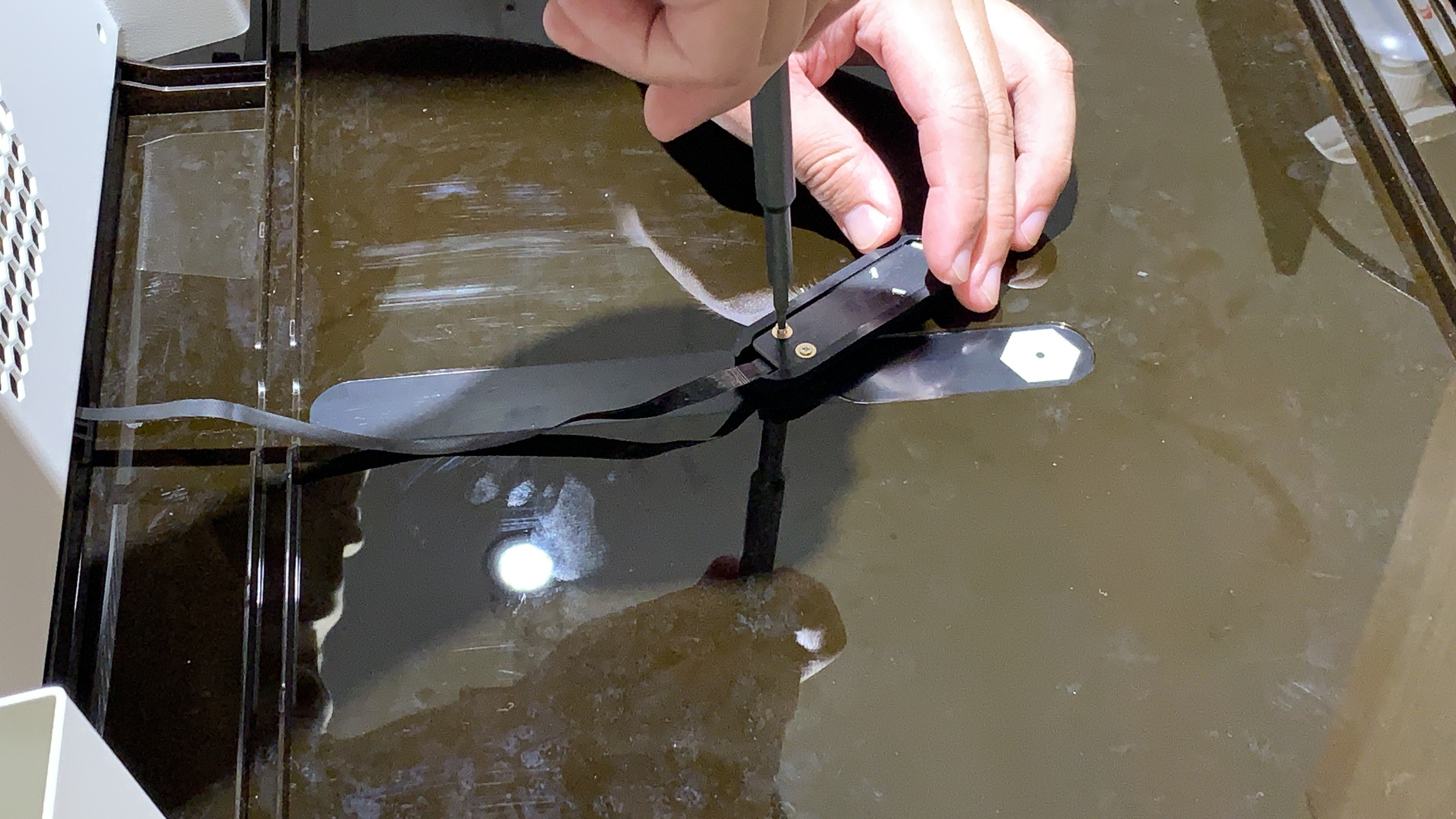

3本のネジを締めます。

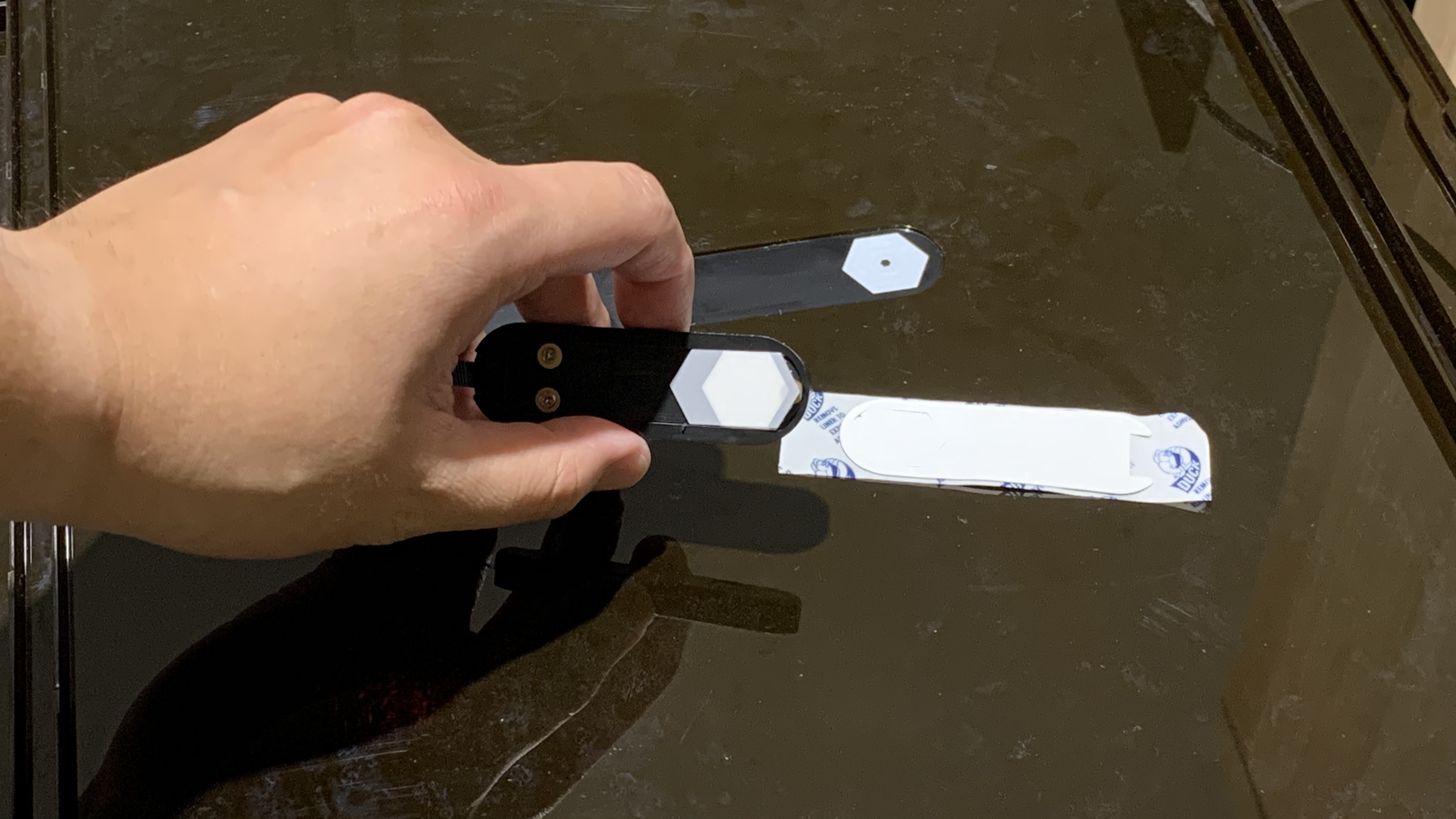

新しい導光板をカメラモジュールに取り付けます。

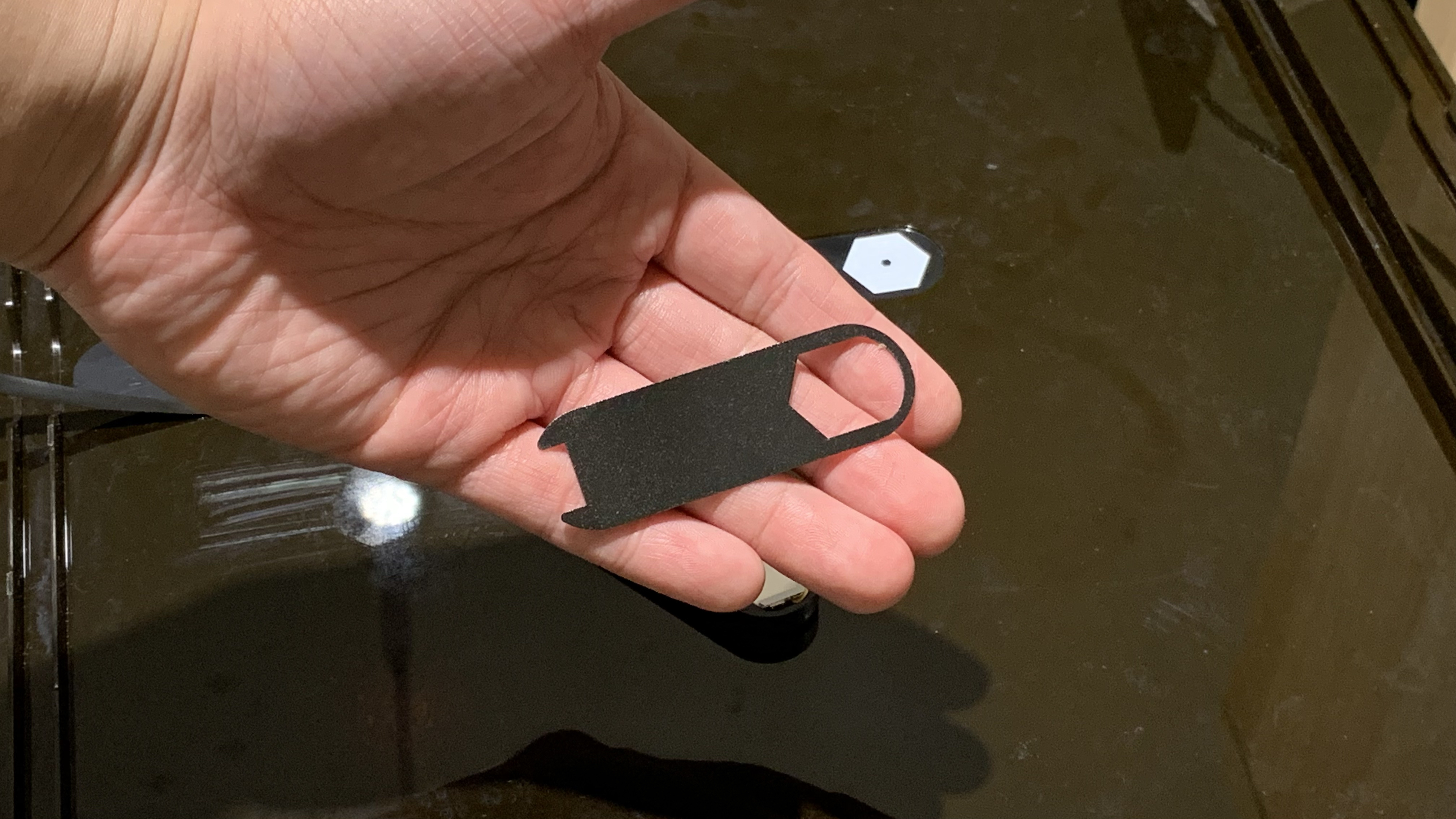

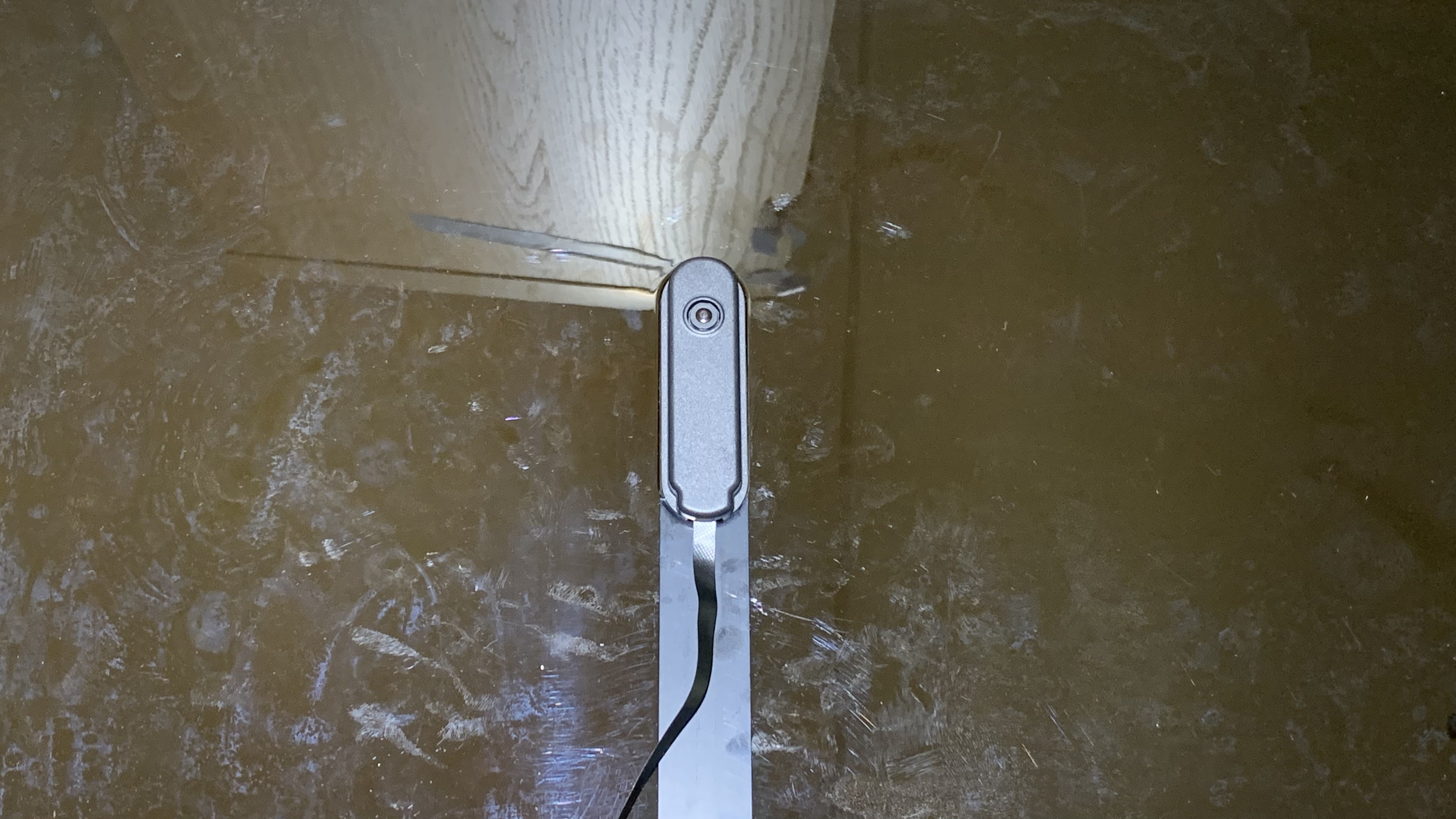

テープを使用して、カメラモジュール基板を蓋に固定します。

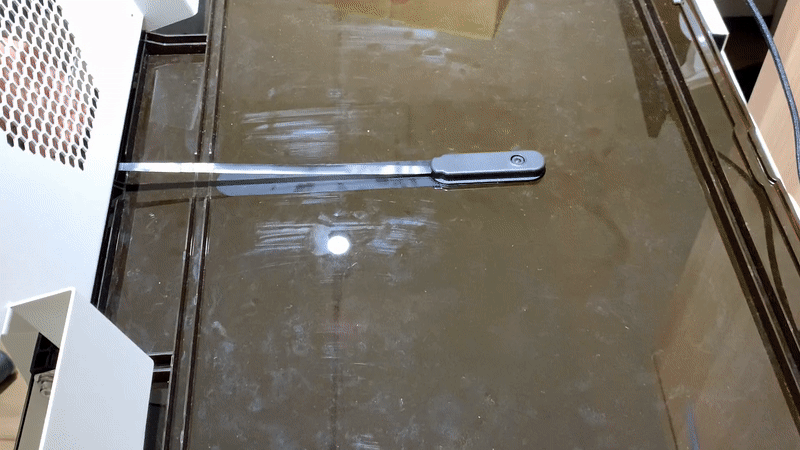

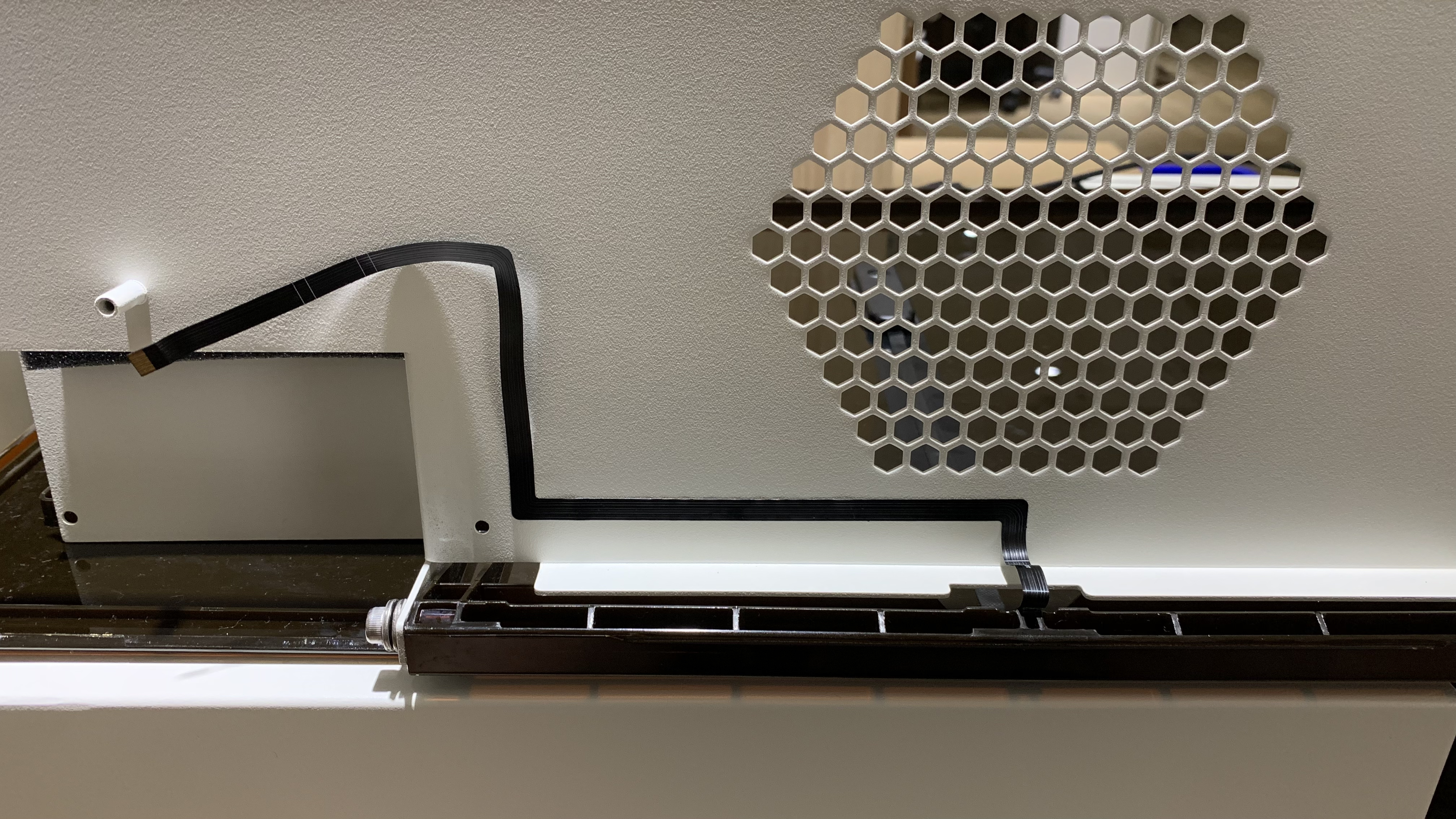

ステップ14 - カメラケーブルを取り付ける

ケーブルを交換しない場合は、このステップを省略できます。

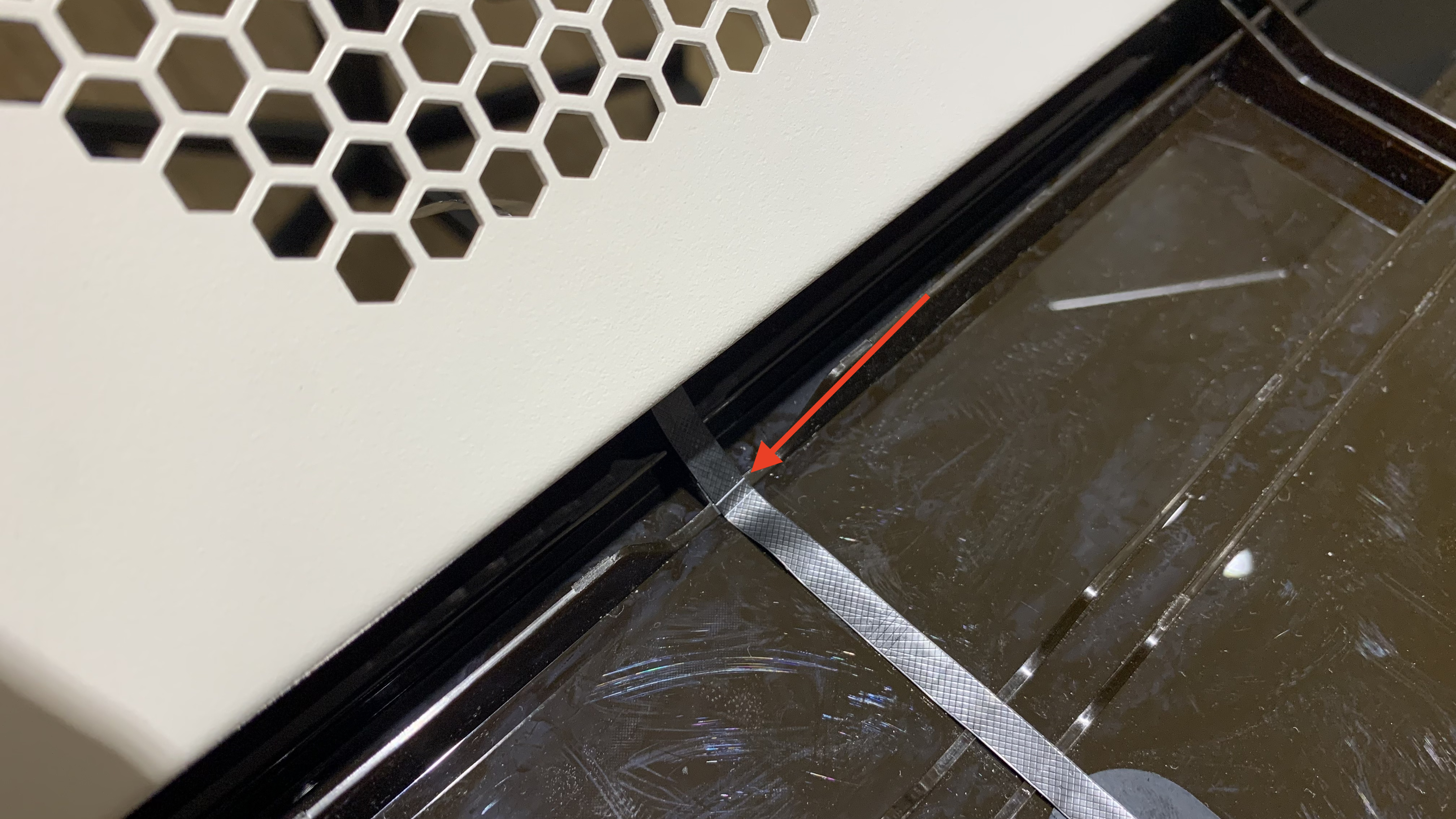

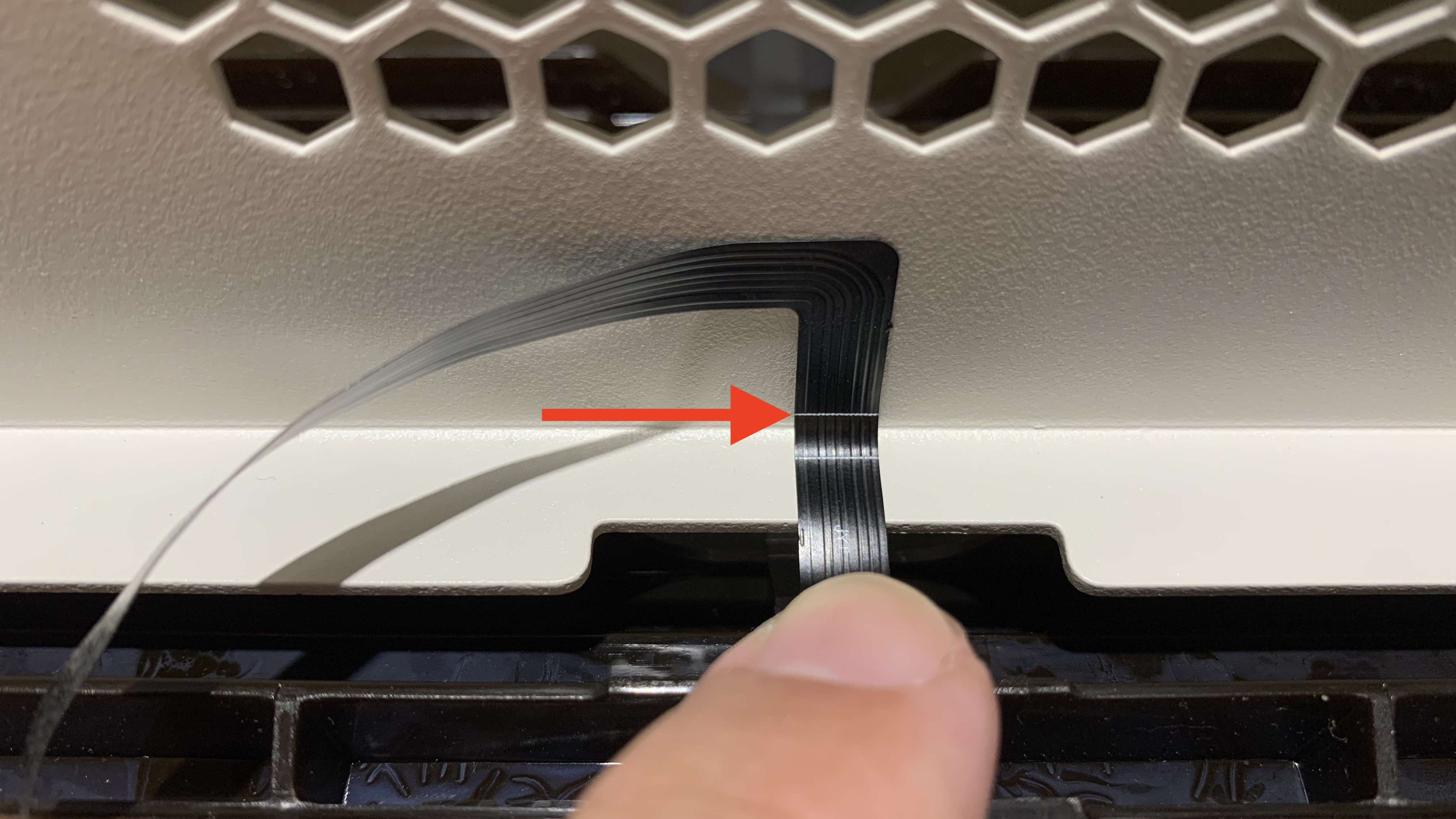

2本の白線は曲線の位置を示しています。 曲線の位置

ステップ15 - プレートとドアカバーを上部に取り付ける

手が届くようにスペースを空けておいてください。

ステップ16 - カメラケーブルをメインボードに接続する

カメラケーブルの金属面がメインボードに向くように注意してください。

カメラケーブルの金属面：

金属面はメインボードに向けて配置する必要があります。

ケーブルを挿入：

コネクタをロック：

ステップ17 - モーターケーブルを接続する

ステップ18 - プレートを元の位置に戻し、ネジを締める

T8ネジ x 8本

ステップ19

以上の手順が完了すると、カメラケーブルの交換は完了です。ただし、ドアカバーとカメラを動かす作業が含まれているため、機器の使用を再開する前に最後のステップとしてカメラのキャリブレーションを実行してください。
詳細は以下のページをご参照ください： カメラのキャリブレーション
