Ador - メインボードの交換

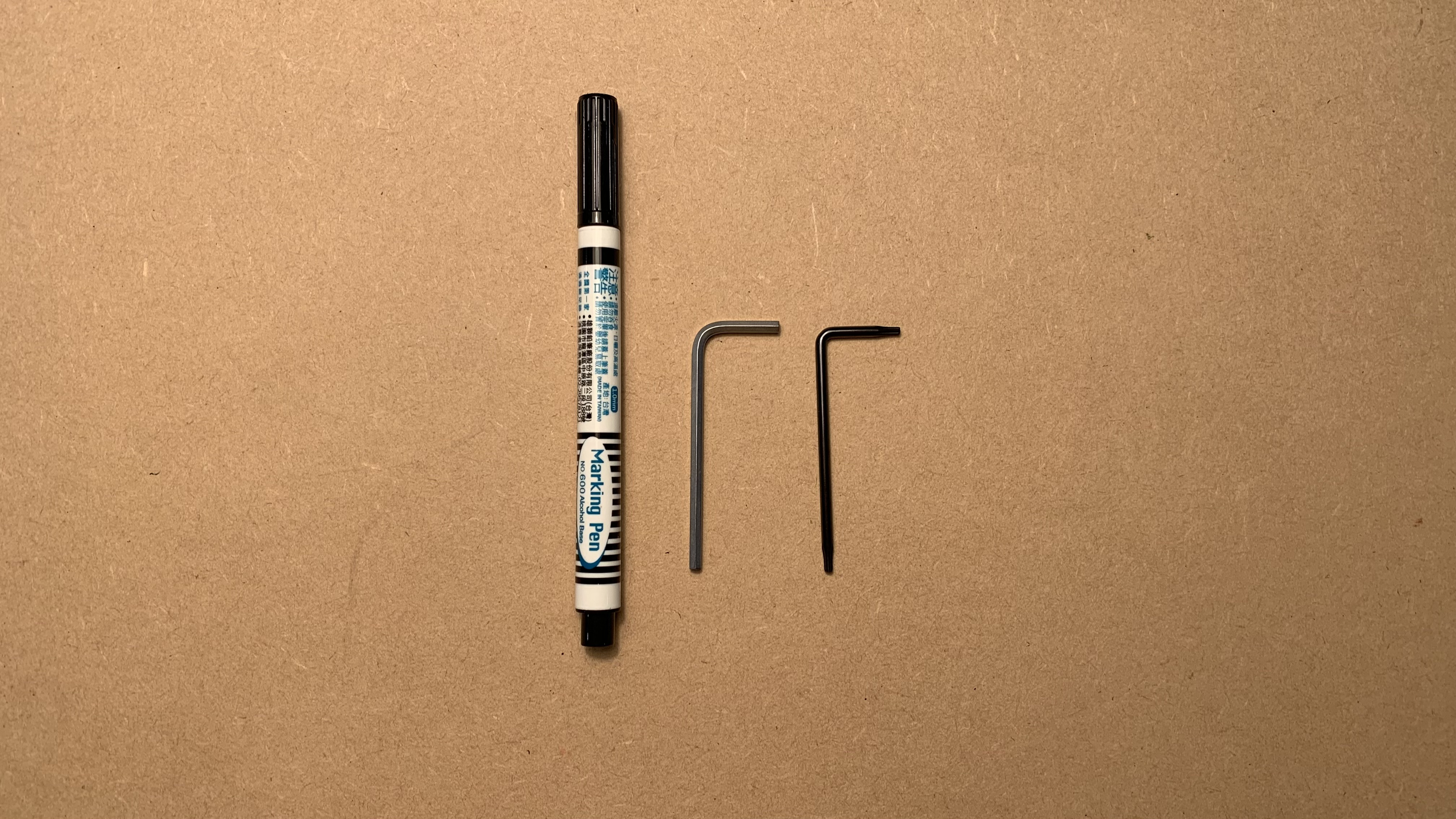

工具

1. トルクスT8 ドライバー
2. 2.5mmの六角レンチ
3. マーカーペンまたはカラーテープ

手順1 - 機器の電源を切り、電源コードを抜く

手順2 - プレート上のネジを外す

T8ネジ x 8本 （プレートとドアカバーは接続されています）

手順3 - プレートとドアカバーを少し前方に移動させる

手順4 - モーターケーブルを取り外す

このケーブルを取り外すと、カメラケーブルの取り外しが容易になります。

手順5 - カメラケーブルを取り外す

ケーブルをロックしているクリップがあるので注意してください。クリップを開いてカメラケーブルを取り外します。

クリップロック：

クリップロック解除：

ケーブルの取り外し：

手順6 - プレートとドアカバーを取り外す

手順7 - ペンまたはテープで38ピンフラットケーブルの位置をマークする

手順8 - メインボードの右側にあるケーブルを取り外す

ケーブルの位置を忘れないよう、写真を撮っておくことをお勧めします。

ステップ9 - メインボードのネジを取り外す

3mm六角ネジ x 4個

ステップ10 - プレートから38ピンフラットケーブルを取り外す

ケーブルの裏面にテープが貼られていることにご注意ください。

メインボードを45度の角度で引き出します。

このケーブルはロックを押して取り外す必要があります。

すべてのケーブルを取り外します。

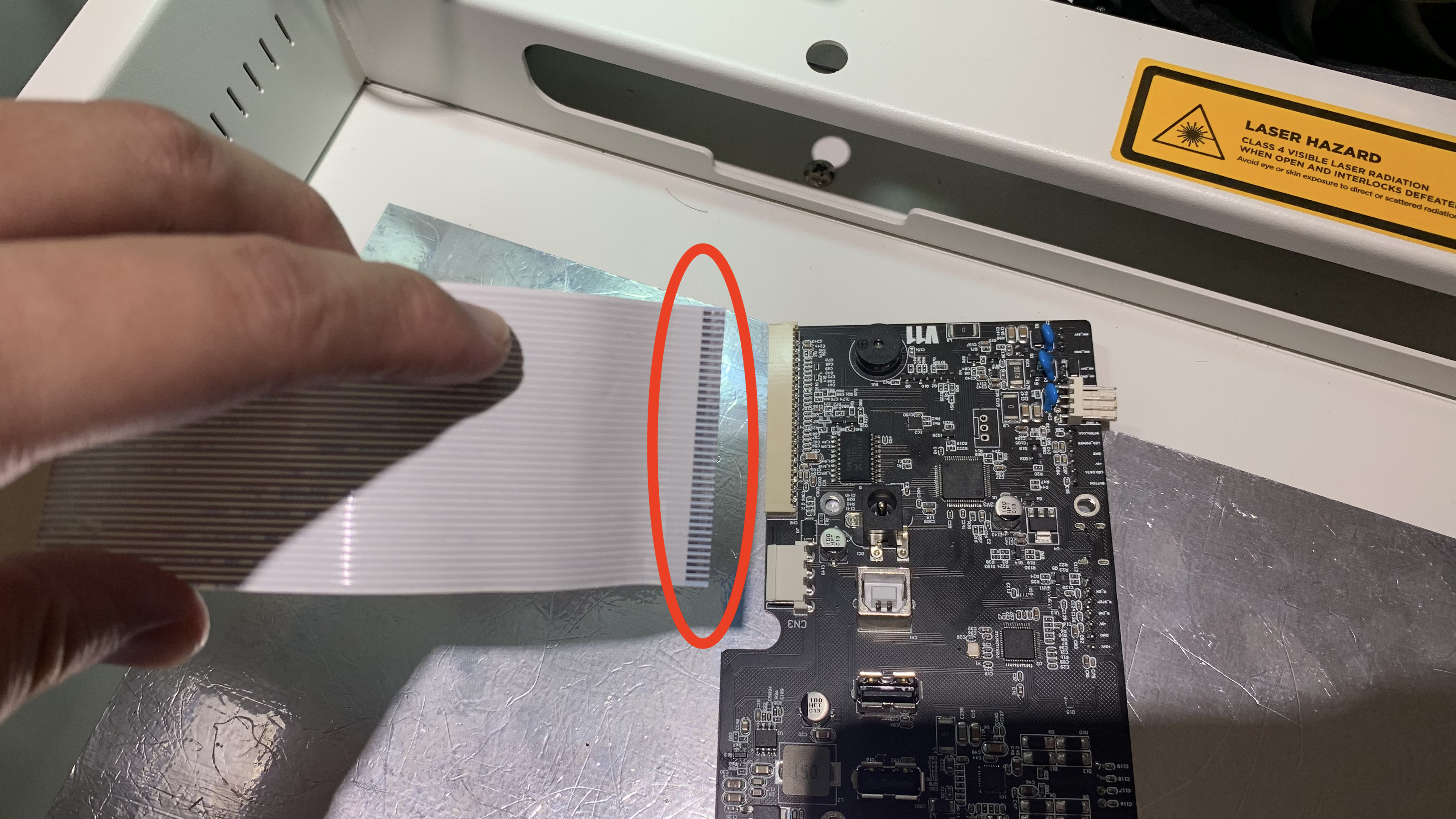

ステップ11 - 新しいメインボードに 38ピンフラットケーブルを挿入する

接続ピンが上向きになるようにご注意ください。

ステップ12 - ケーブルを挿入し、メインボードを元の位置に戻す

ケーブルを折り曲げないようご注意ください。

ステップ13 - メインボードのネジを締める

ステップ14 - カメラケーブルとモーターケーブルを除く、すべてのケーブルを挿入する

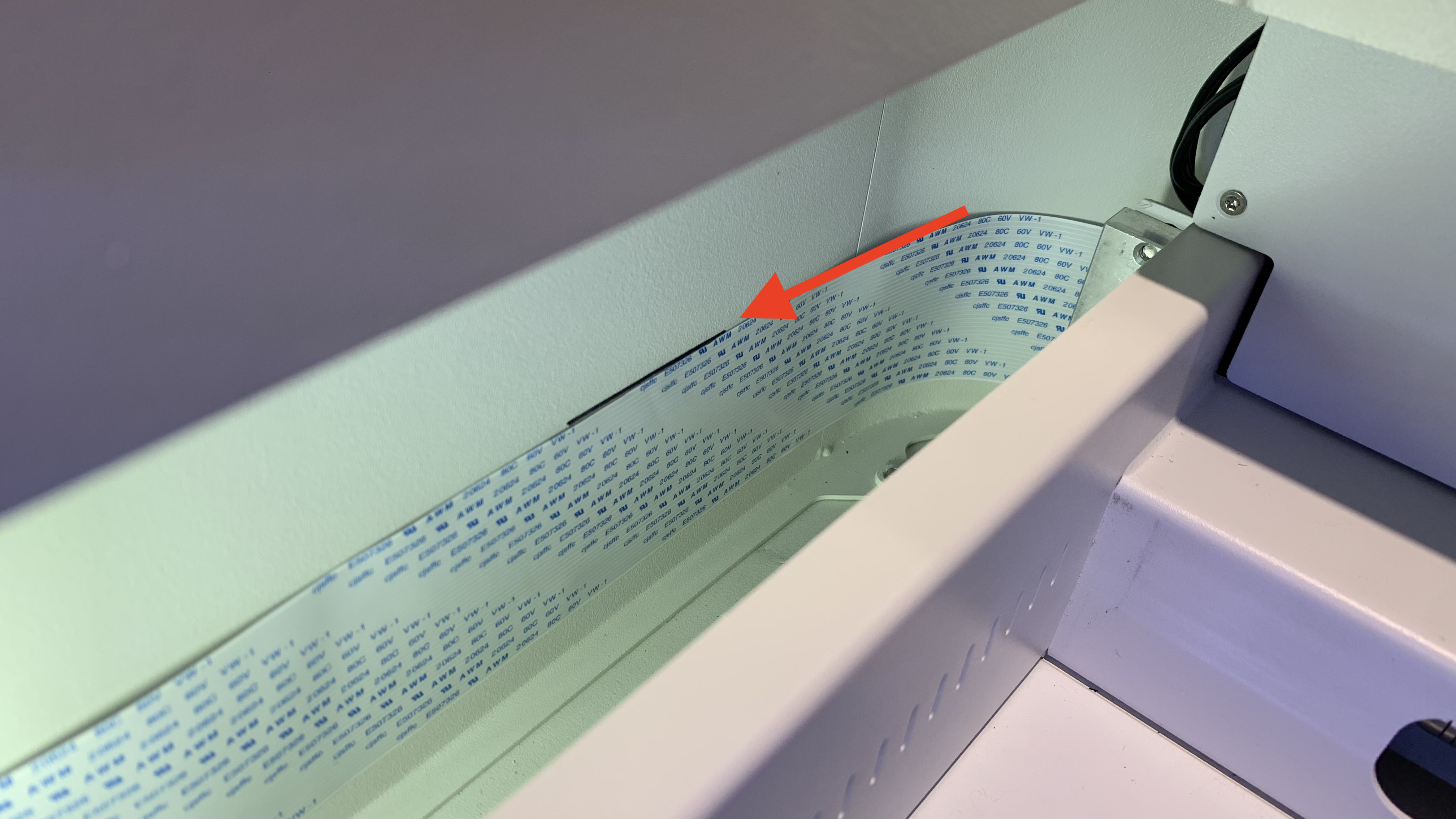

ステップ15 - 貼り付ける 38ピンフラットケーブル

フラットケーブルの上端をマークの下端に合わせ、プレートの左上隅に沿って左側に貼り付けます。

ステップ16 - プレートとドアカバーを上部に取り付ける

作業スペースを確保するため、少し隙間を空けてください。

ステップ17 - カメラケーブルをメインボードに接続する

カメラケーブルの金属面がメインボード側を向くように注意してください。

カメラケーブルの金属面：

金属面をメインボード側に向けてください：

ケーブルを挿入：

コネクタをロック：

ステップ18 - モーターケーブルを接続する

ステップ19 - プレートを元の位置に戻し、ネジを締める

T8ネジ x 8本

ステップ20

以上の手順が完了すれば、メインボードの交換は完了です。ただし、ドアカバーとカメラを動かす作業が含まれているため、機器の使用を再開する前に最後のステップとしてカメラのキャリブレーションを行ってください。
詳細は以下のページをご参照ください： カメラのキャリブレーション
