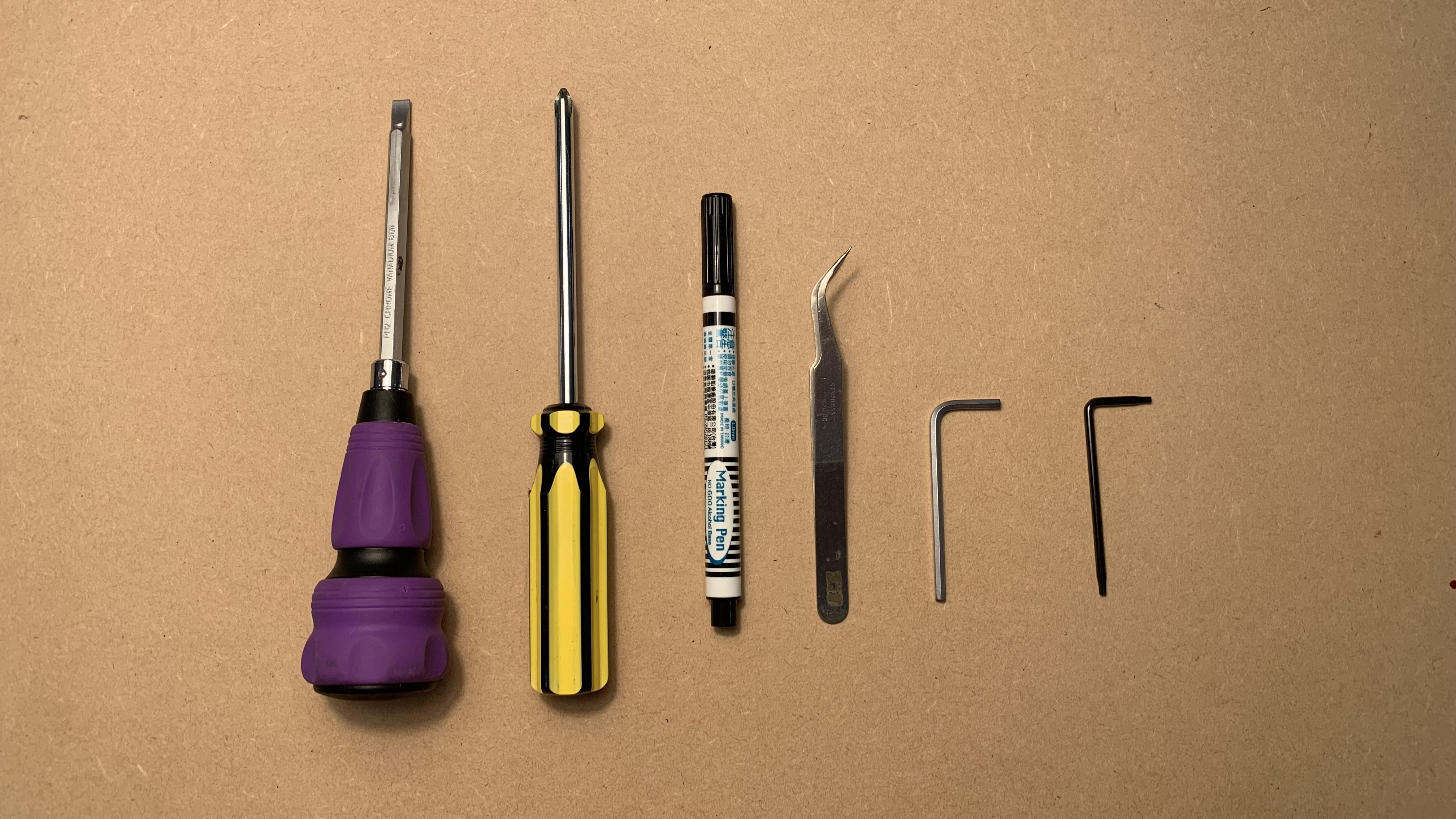

工具
1 |
トルクスT8ドライバー ドライバー |
2 |
3mmの六角レンチ |
3 |
プラスドライバー |
4 | マーカーペン |
5 |
スクレーパーまたはマイナスドライバー |
6 |
ピンセット |
ステップ1
本体の電源を切り、電源コードを抜いてから、本体を裏返してください。
ステップ2
USBポート付近のゴム足とネジにマークを付けてください。
このマーキングの目的は、この足のネジが他のネジより短く、同じ位置に戻す必要があるためです。
ステップ3
底面のネジを取り外してください。
(T8ネジ x 6本 & 3mm六角ネジ x 4本)
ステップ4
本体を裏返し、側面のネジを取り外します。(T8ネジ x 2本)
ステップ5
ペンで両側のネジ穴に印を付けてください。
これは、組み立て時に印を付けた側が作業エリアに向くことを確認するためです。
ステップ6
モジュールシートをファン側の端まで移動させます。
ステップ7
両手で上部フレームを持ち上げ、スタッドの上に置きます。
(ワイヤーがフレームに挟まれないよう注意してください。)
フレームがスタッドに乗っている例:
持ち上げ方の動画(機械内部で撮影):
ステップ8

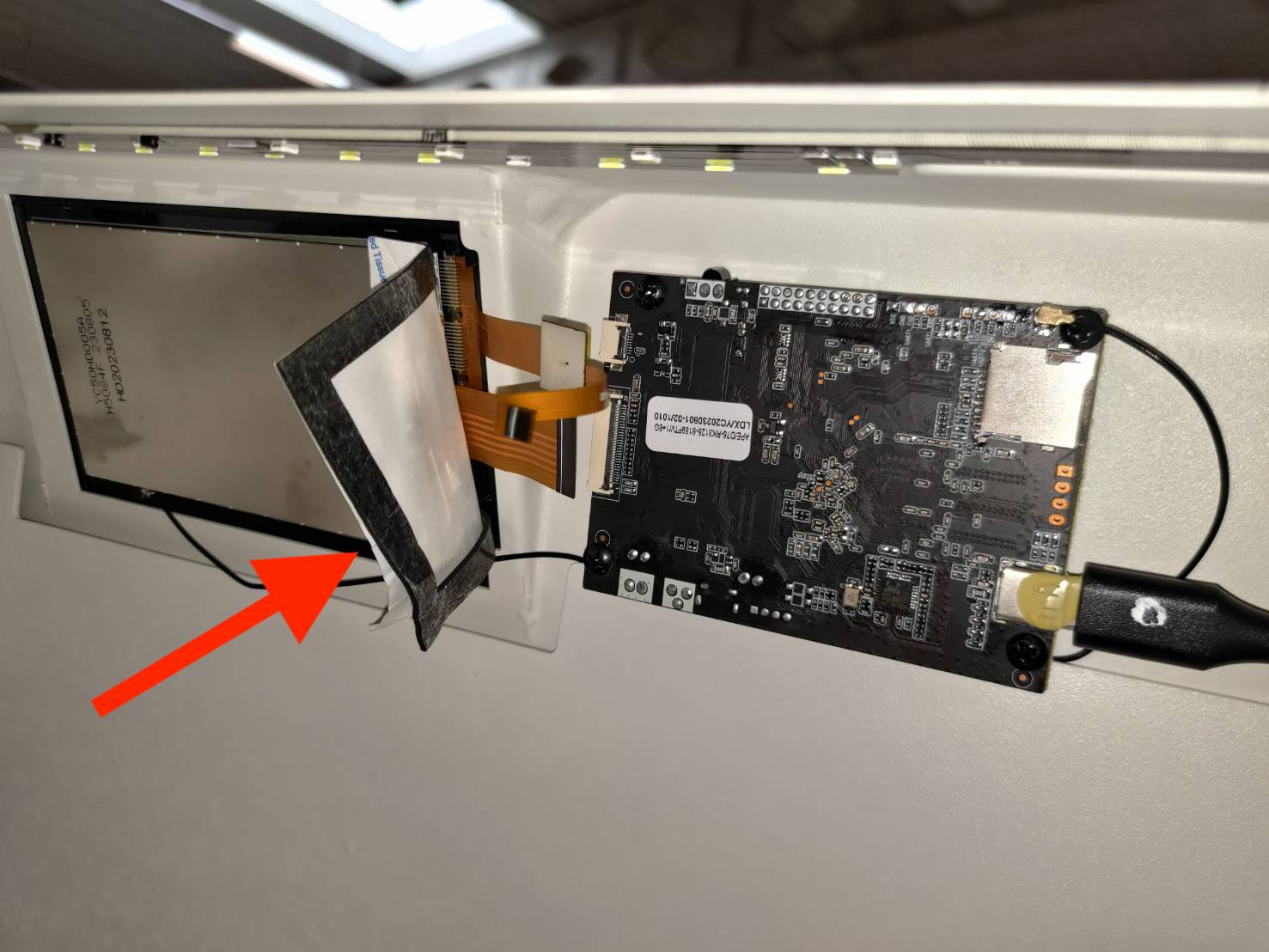

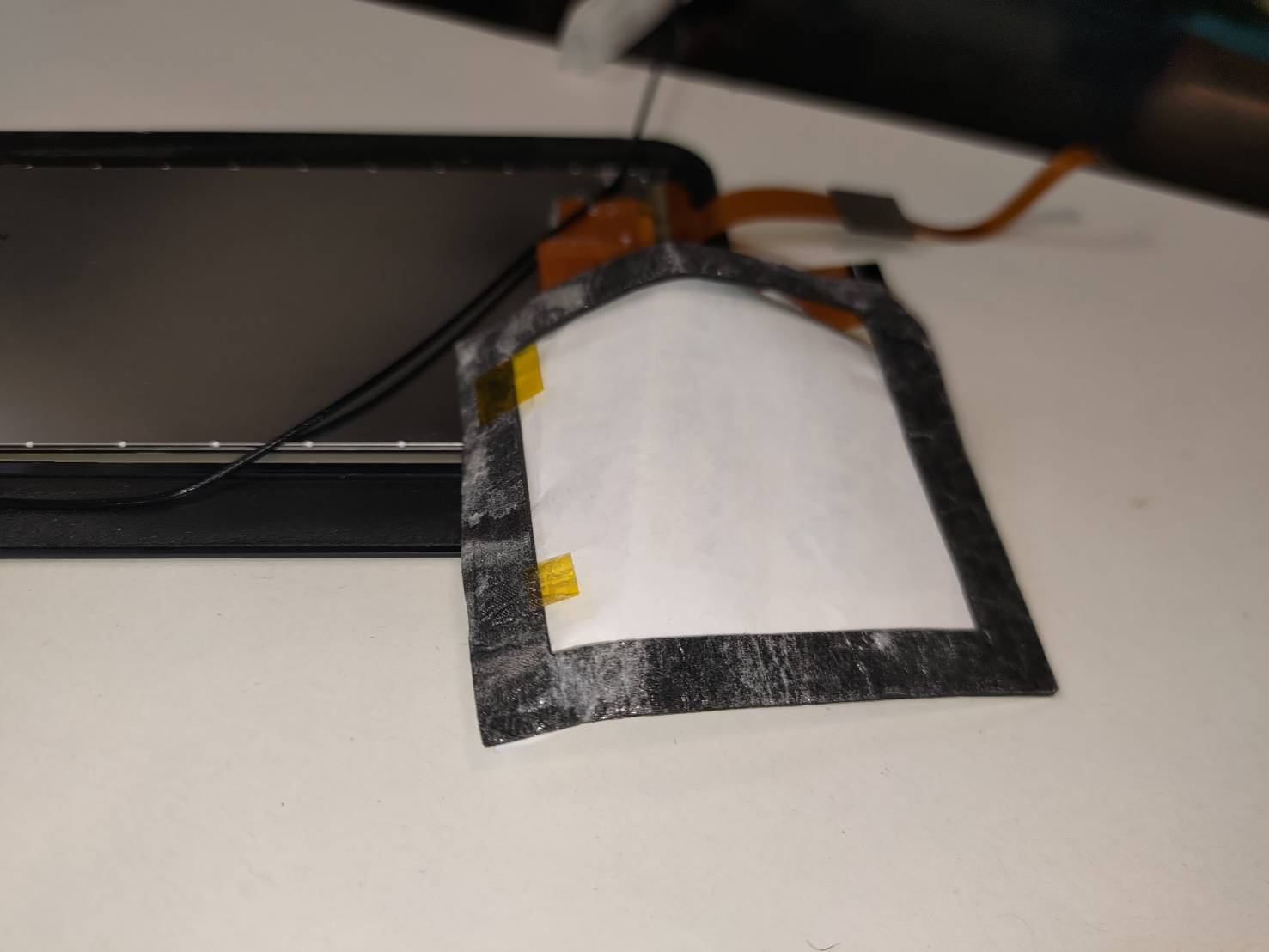

3Mフォームテープを画面側に折り曲げてください。
ステップ9

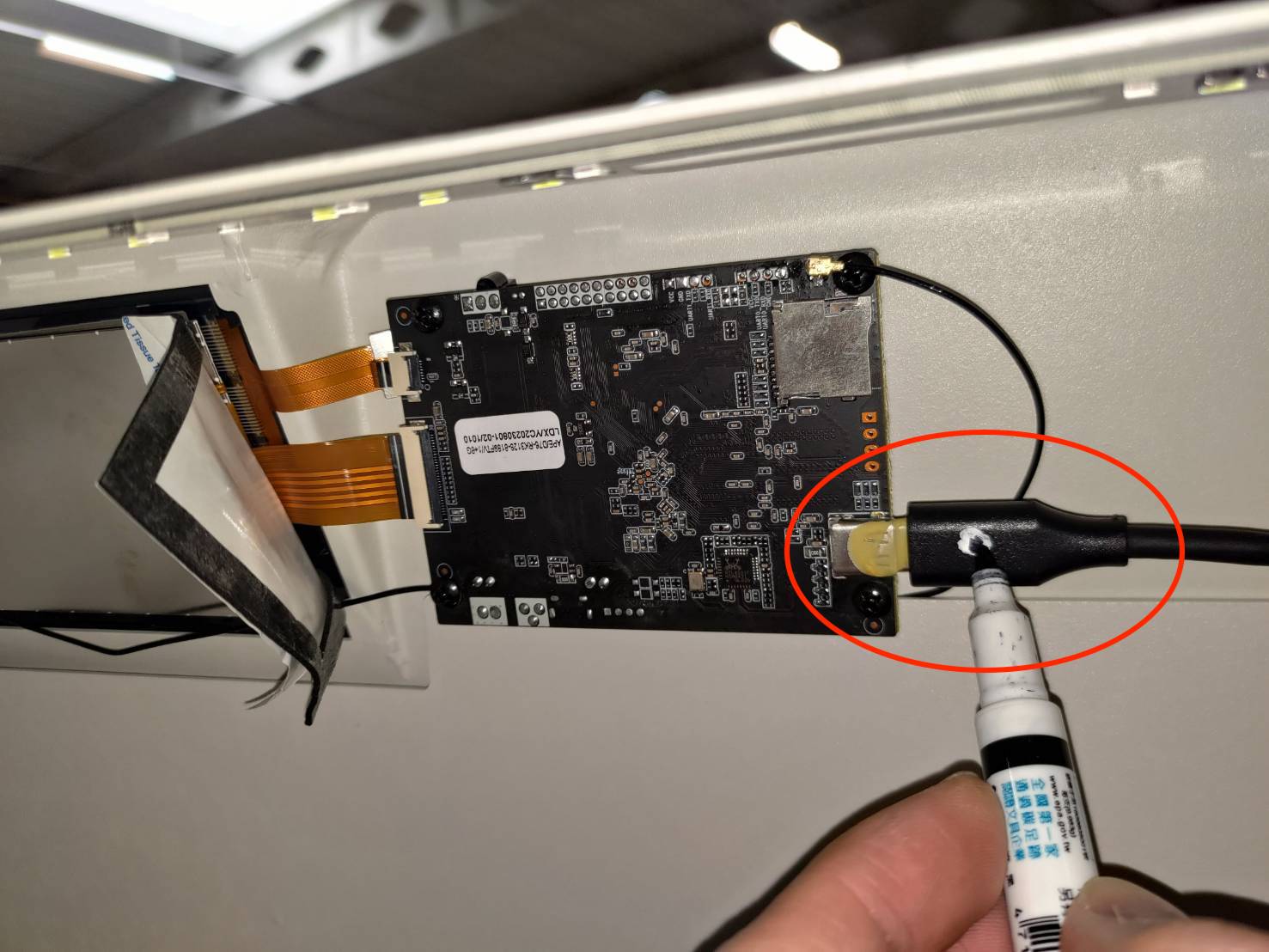

USB-Cケーブルに印を付けます。
USB-Cは正しい向きに接続する必要があるため、組み立て時に元の向きがわかるよう印を付けます。(印を付けた側が作業エリアに向くようにしてください。)
ステップ10
ケーブルの元の位置を全て記録するために写真を撮ってください。
これは、後でケーブルを正しく接続し直すために、元の配置を覚えておくためです。
ステップ11

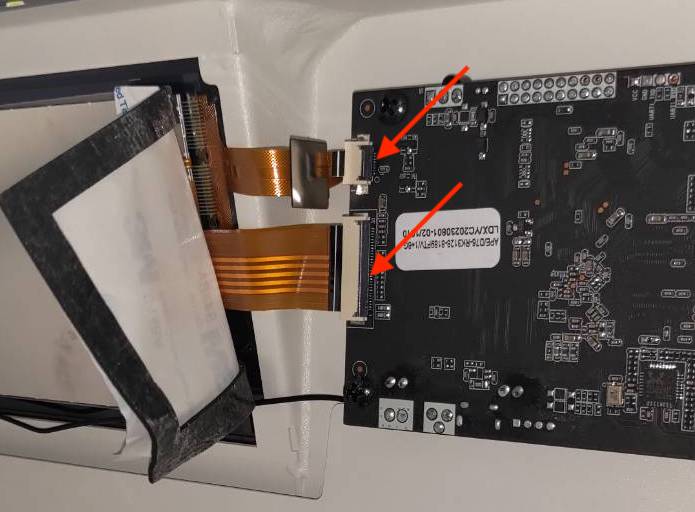

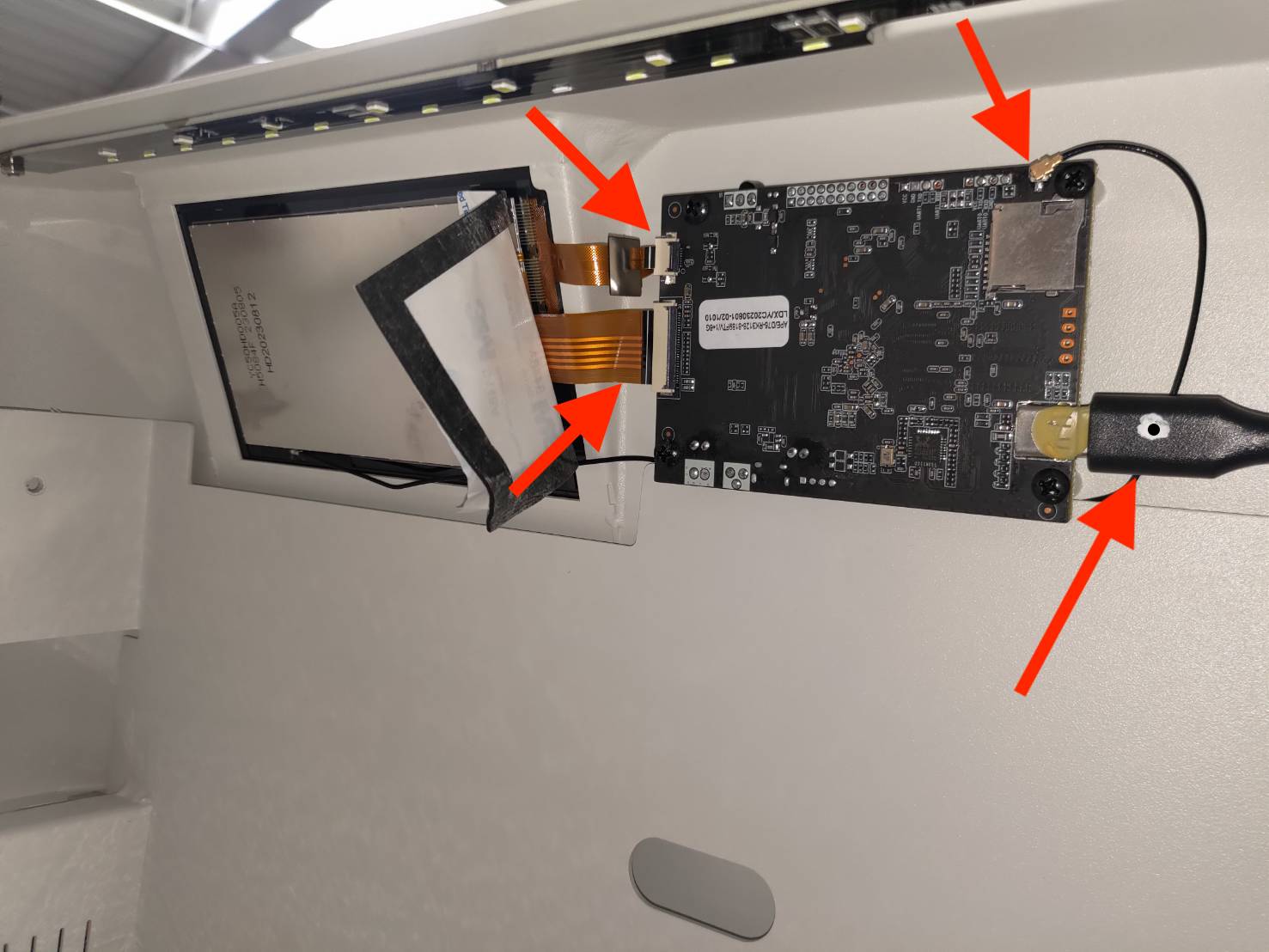

フラットケーブル、USB-C、Wi-Fiアンテナを取り外します。
フラットケーブルはクリップで固定されていることに注意してください。クリップを開いてからフラットケーブルを取り外してください。

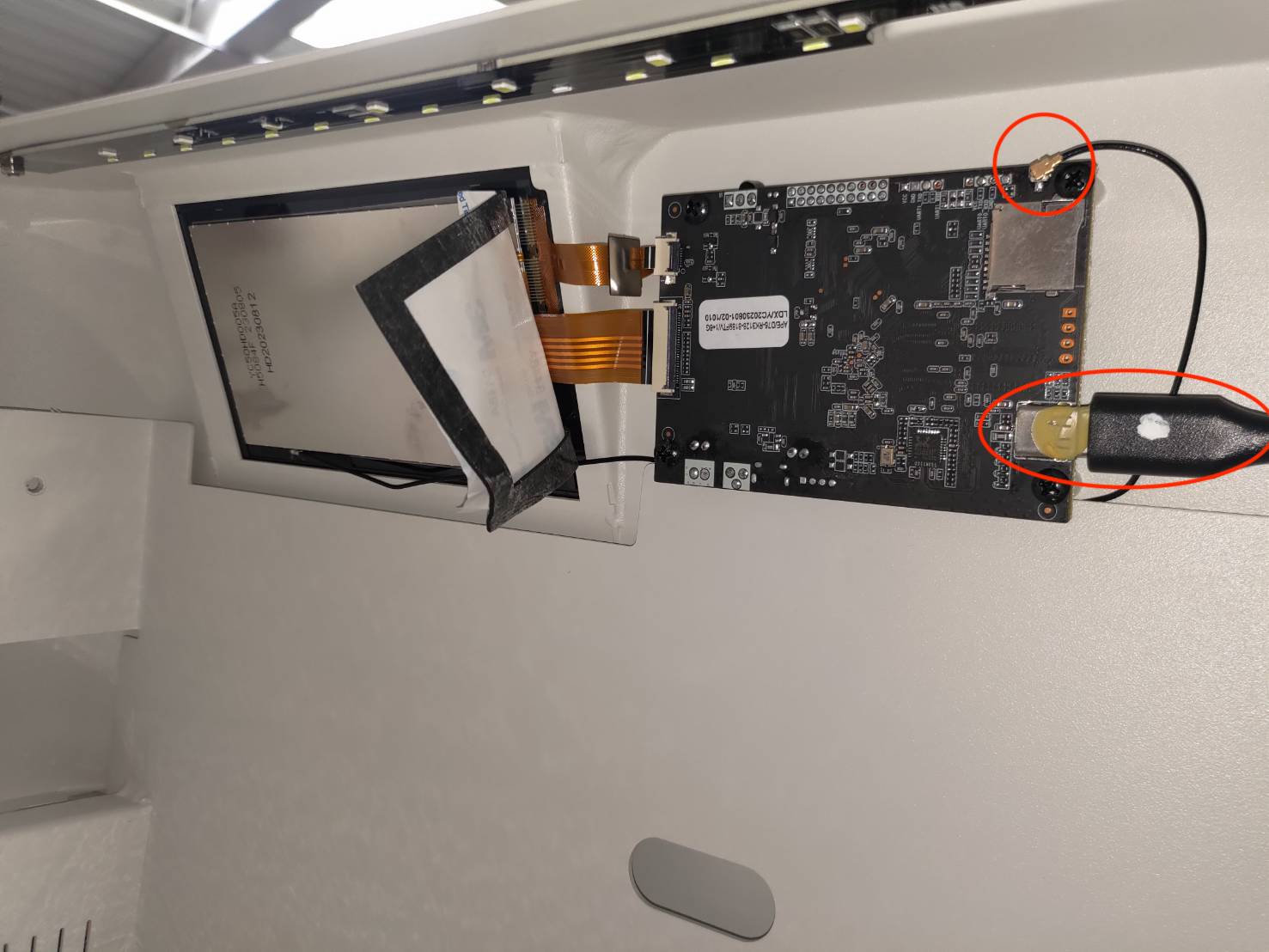

USB-CとWi-Fiアンテナの位置:

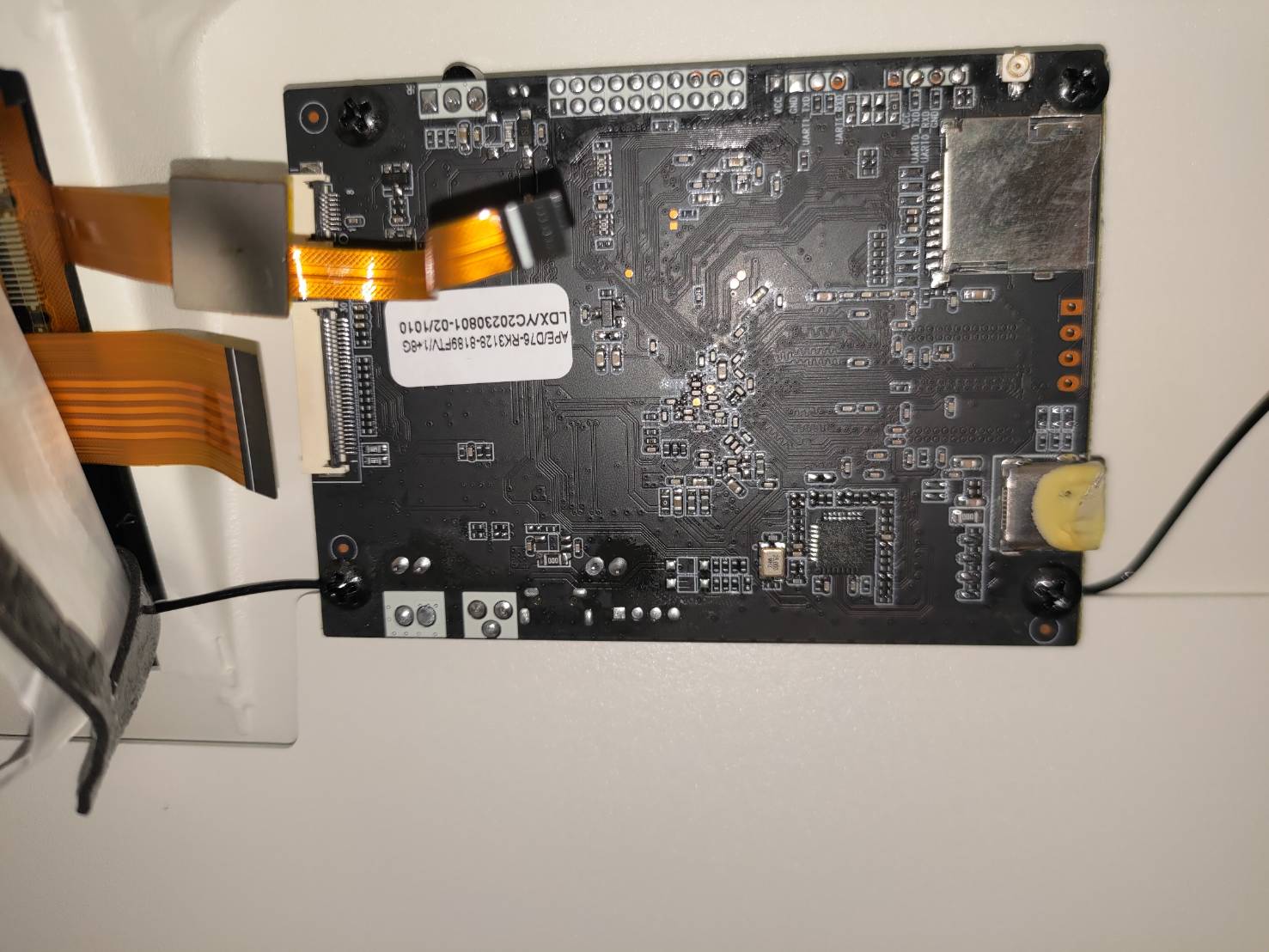

全て取り外した状態:
ステップ12

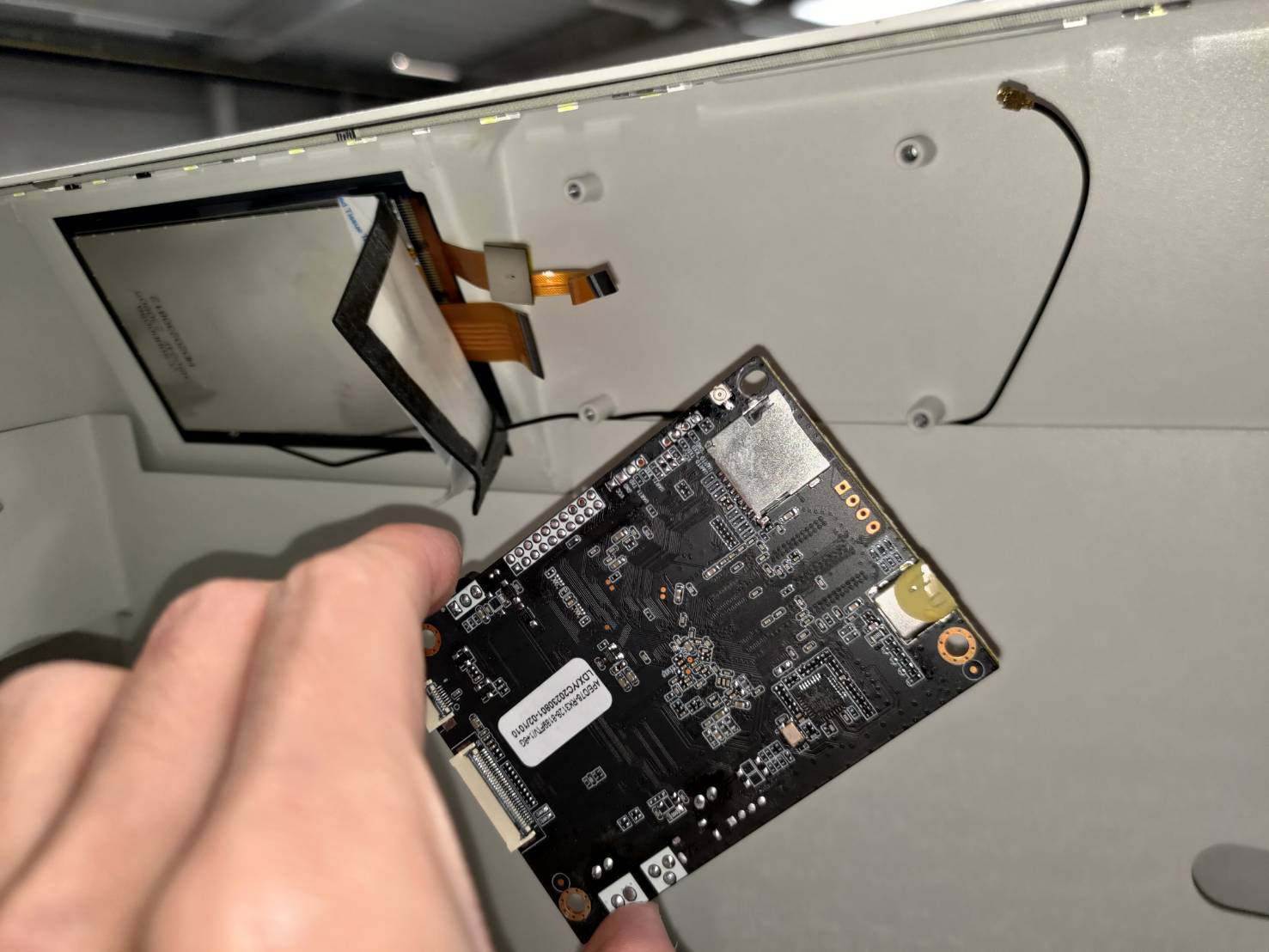

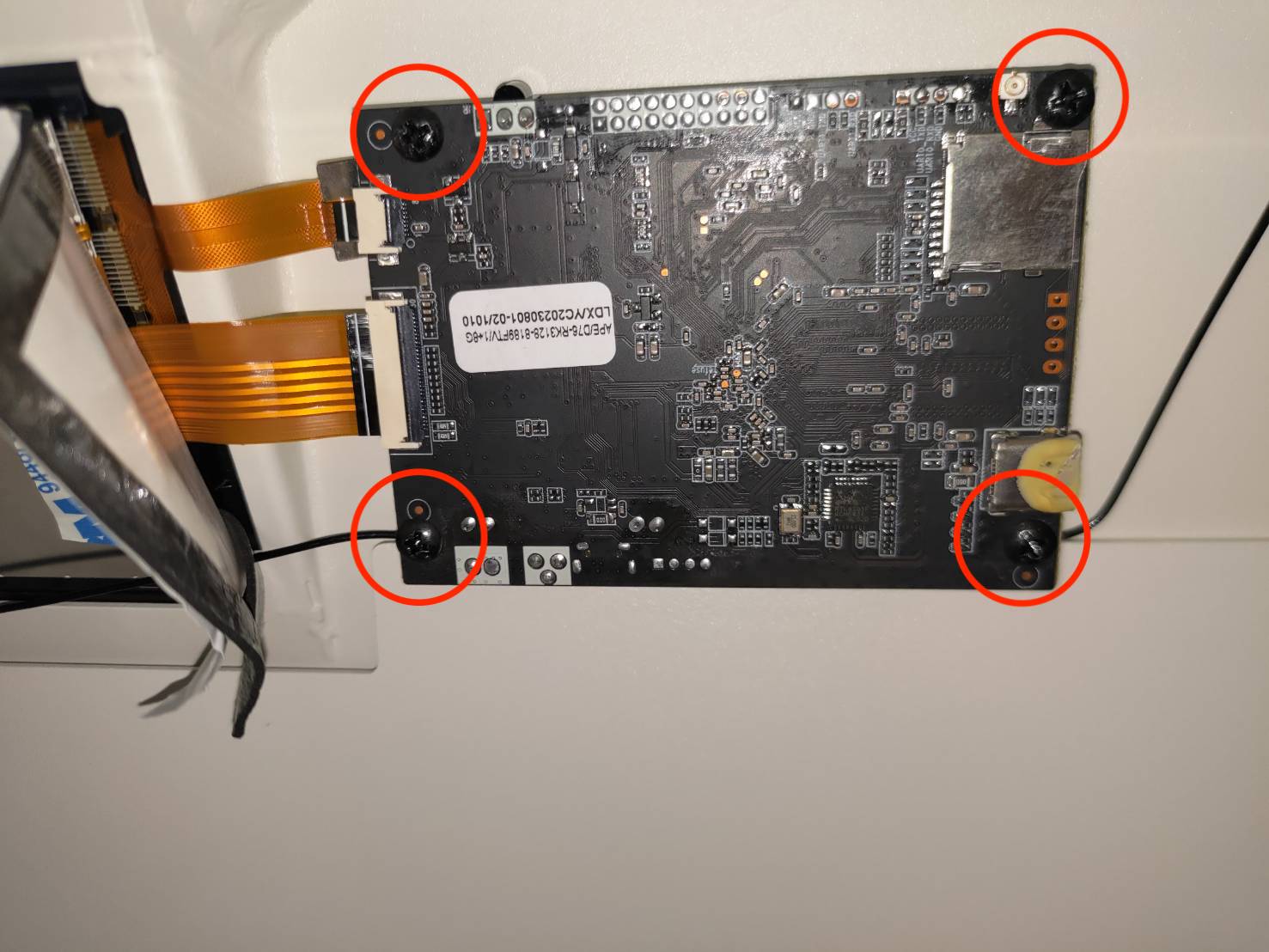

これらのプラスネジを外してRKボードを取り外します。
ステップ13

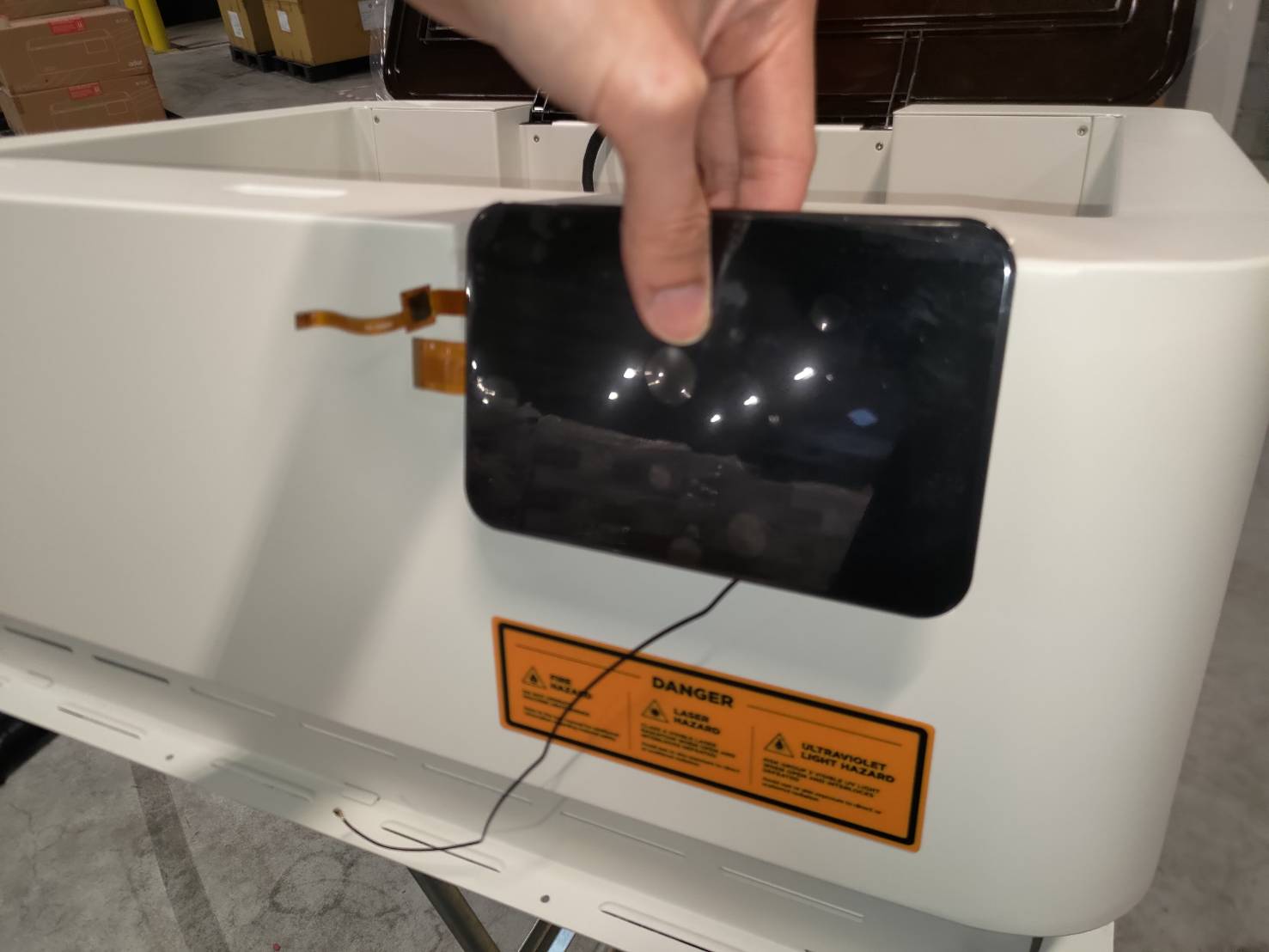

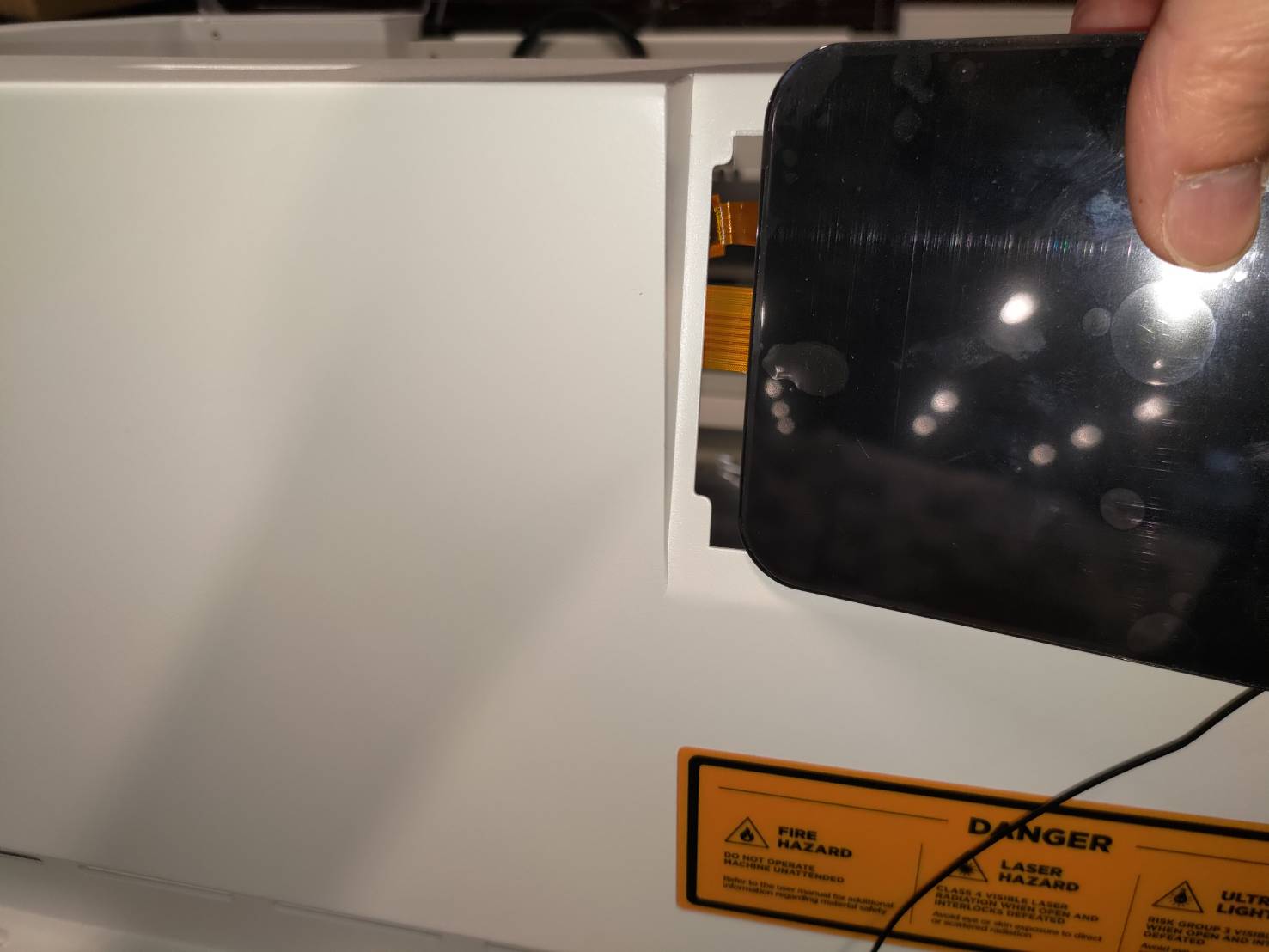

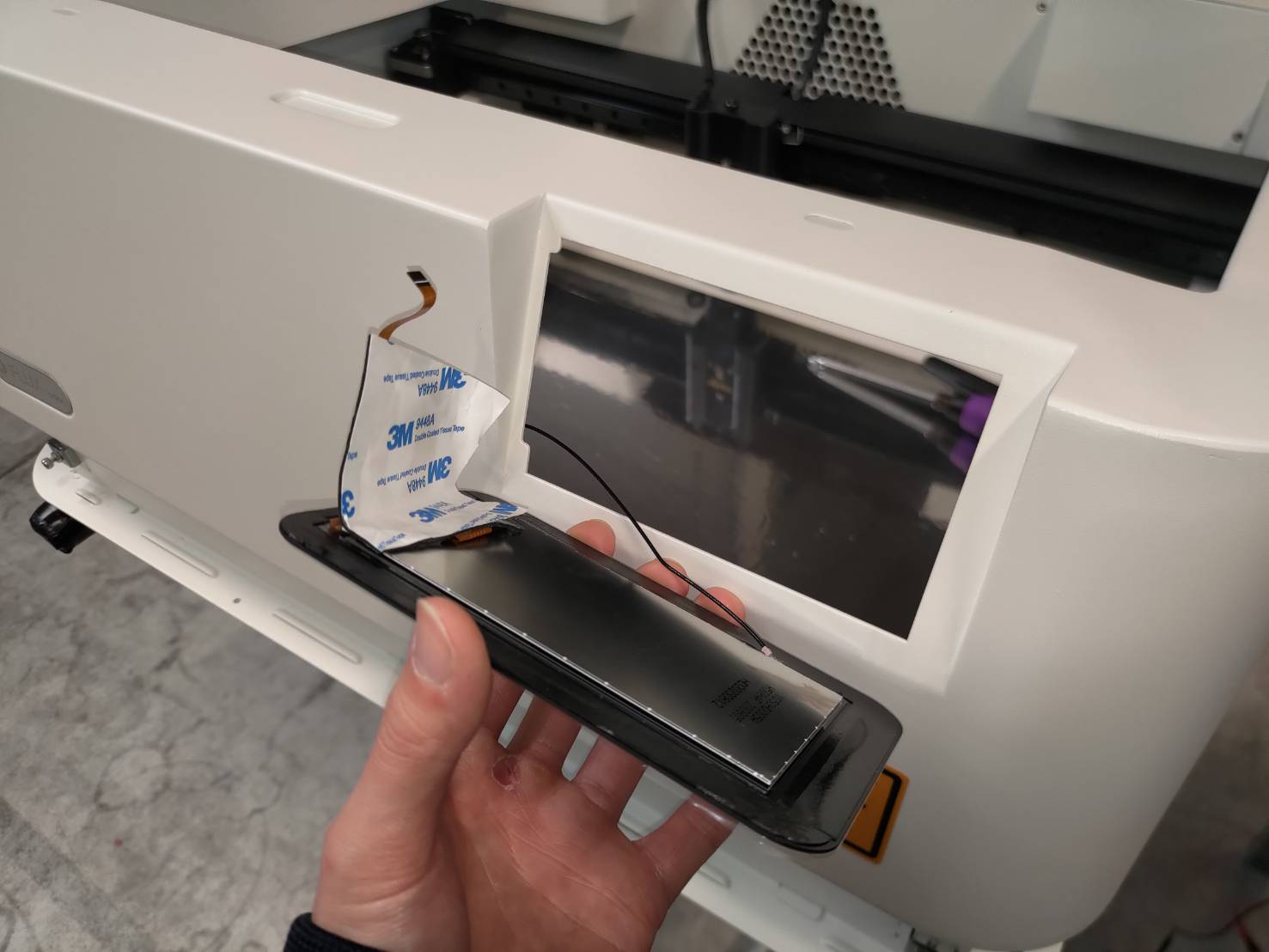

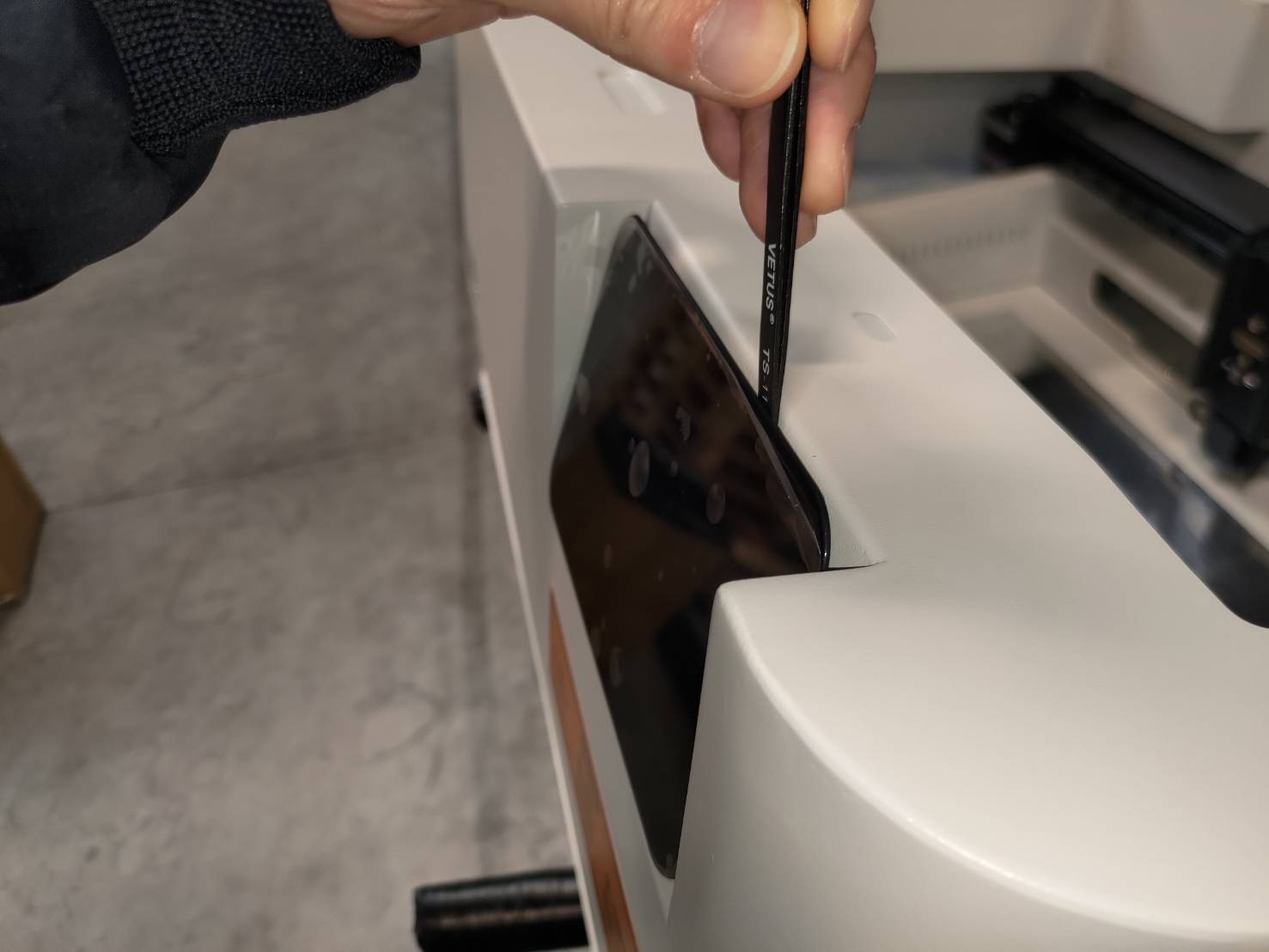

スクレーパーまたはマイナスドライバーを使用して、画面を慎重に取り外します。
ステップ14

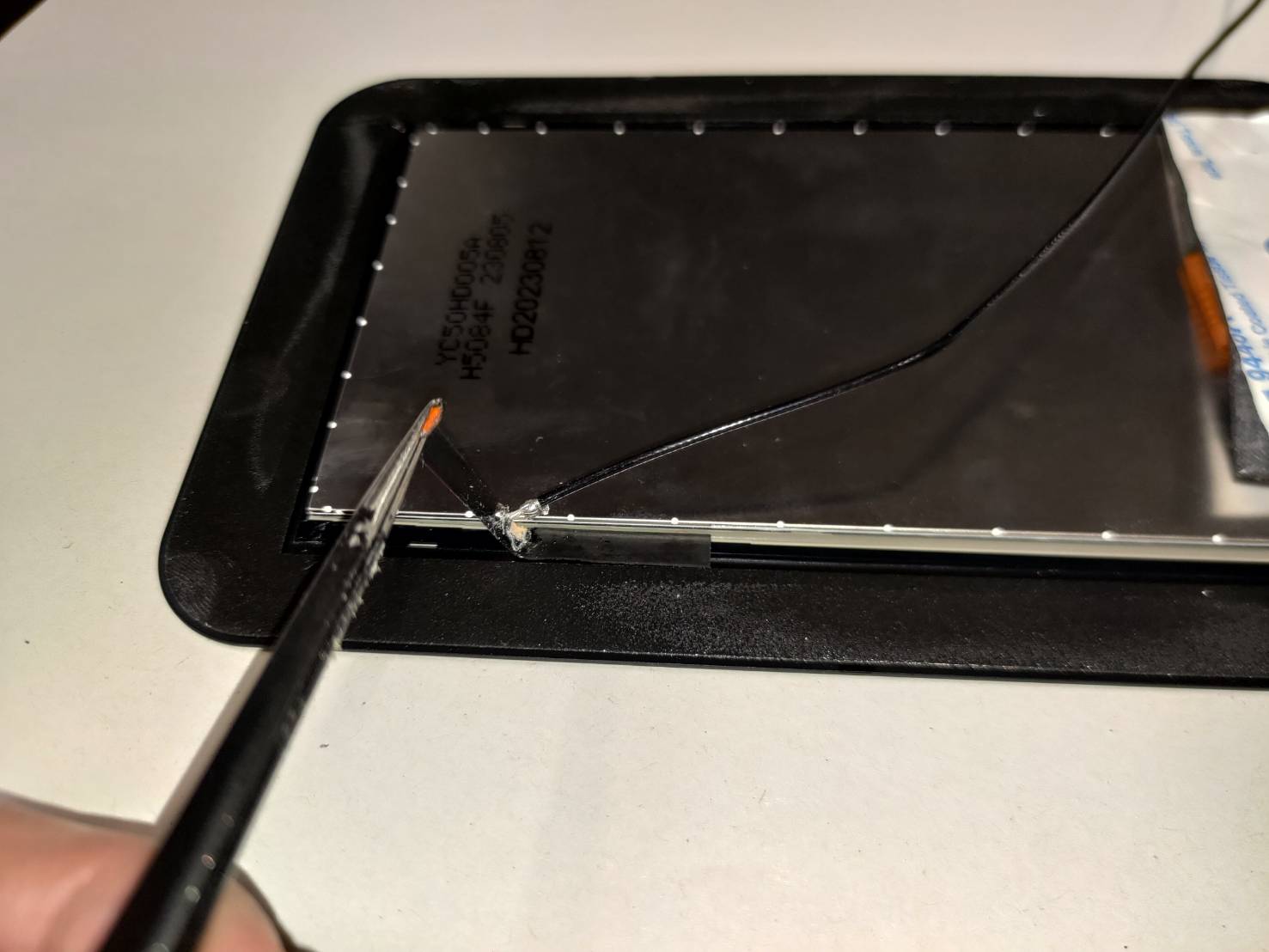

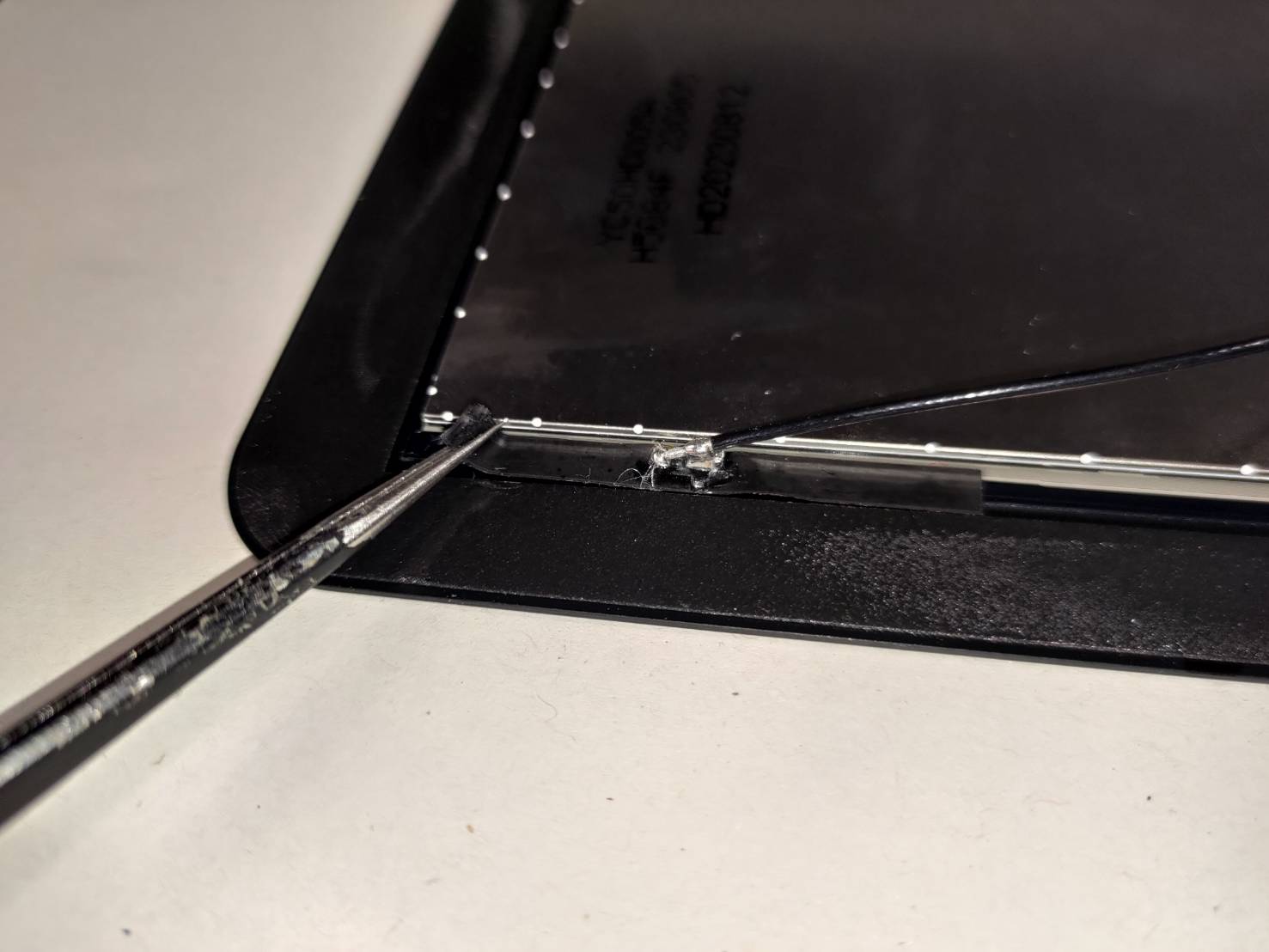

ピンセットを使用して、古い画面からWi-Fiアンテナとそのテープを取り外し、後で使用するために保管しておきます。
ステップ15
3Mフォームテープを取り外し、後で使用するために保管しておきます。
(新しい画面にフォームテープが付属している場合は、このステップを省略してください。)
ステップ16

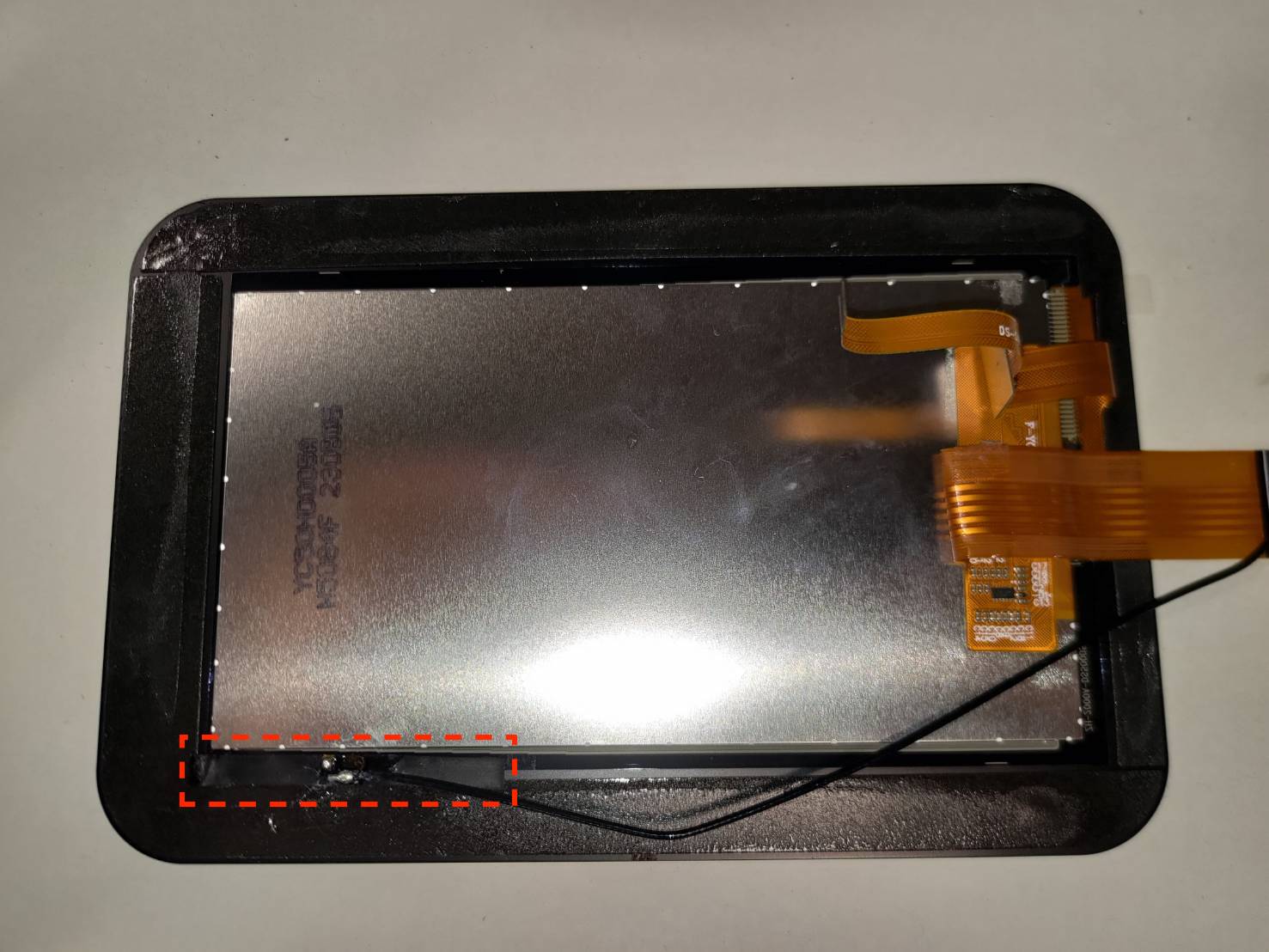

新しい画面の左下隅にWi-Fiアンテナを配置します。
ステップ17
新しい画面から保護フィルムを剥がします。フレームに画面を設置します。
写真のように配置し、ケーブルは左側(RKボード側)に来るようにしてください。
ステップ18

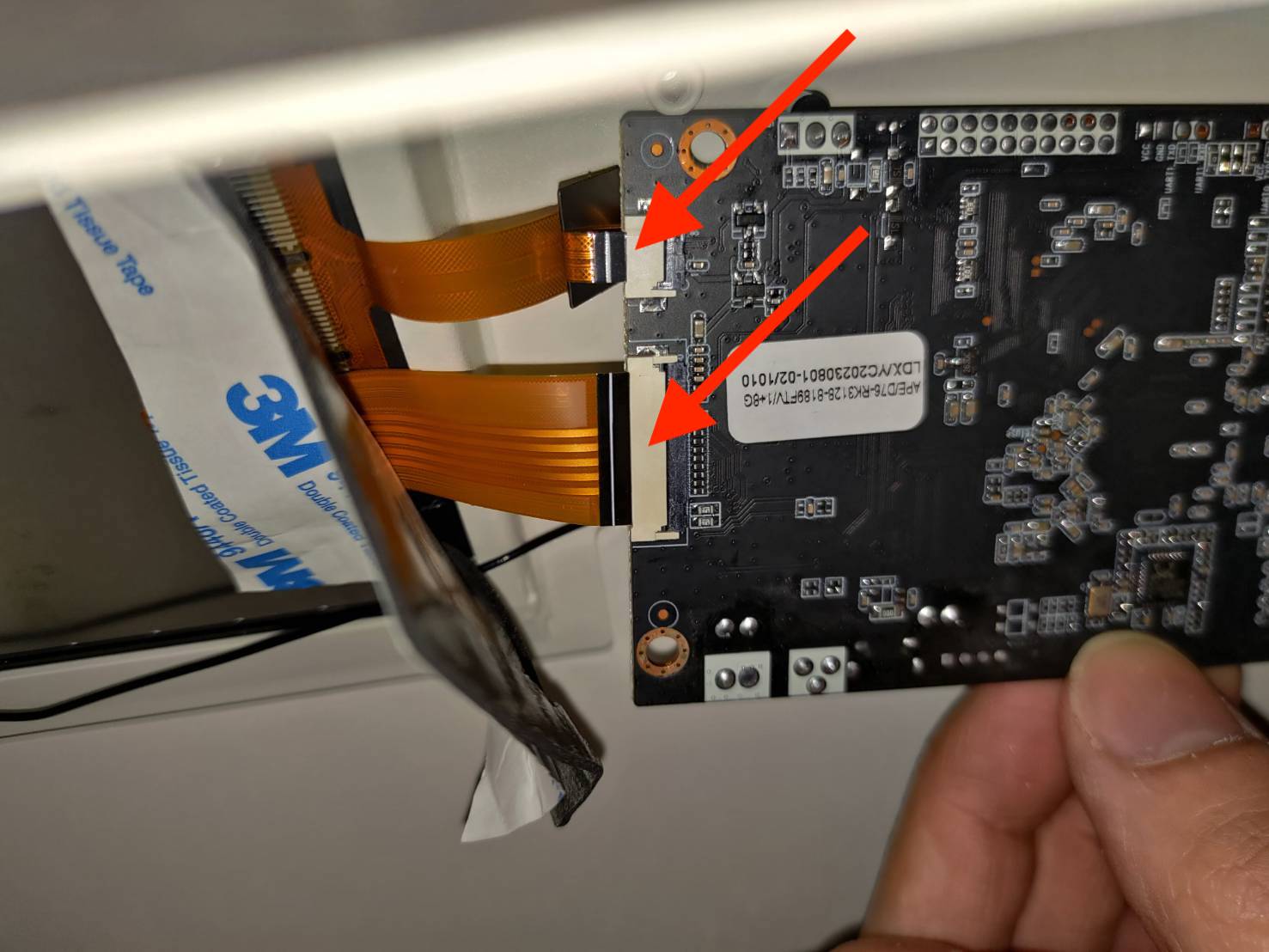

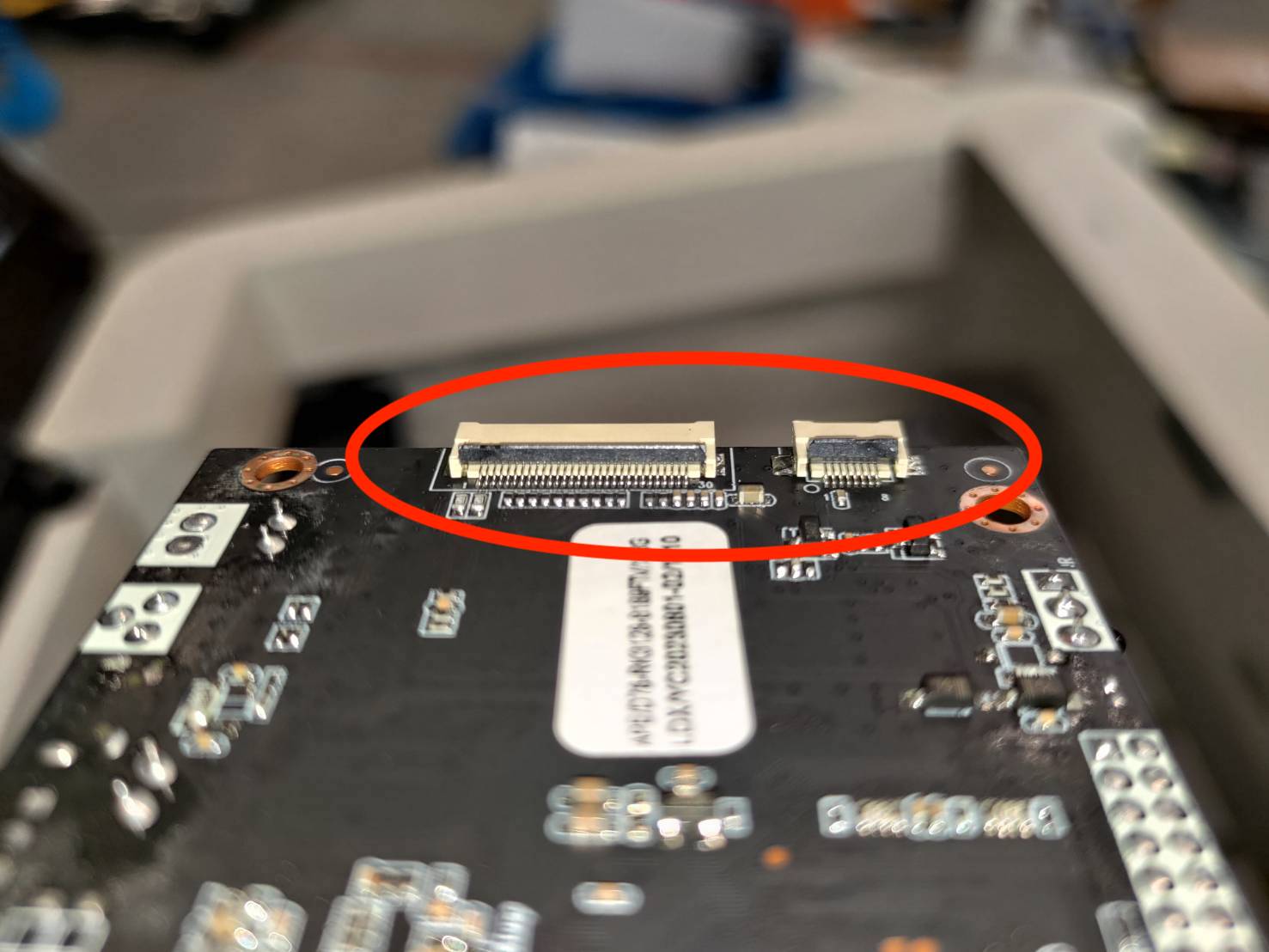

新しいRKボードにフラットケーブルを挿入します。
ケーブルを挿入する前に、ボード上のコネクタのロックを開く必要があります。
ステップ19
ネジを締めて、新しいRKボードを固定します。
ステップ20
USB-CケーブルとWi-Fiアンテナを接続します。
USB-Cケーブルは、 ステップ10.
ステップ21

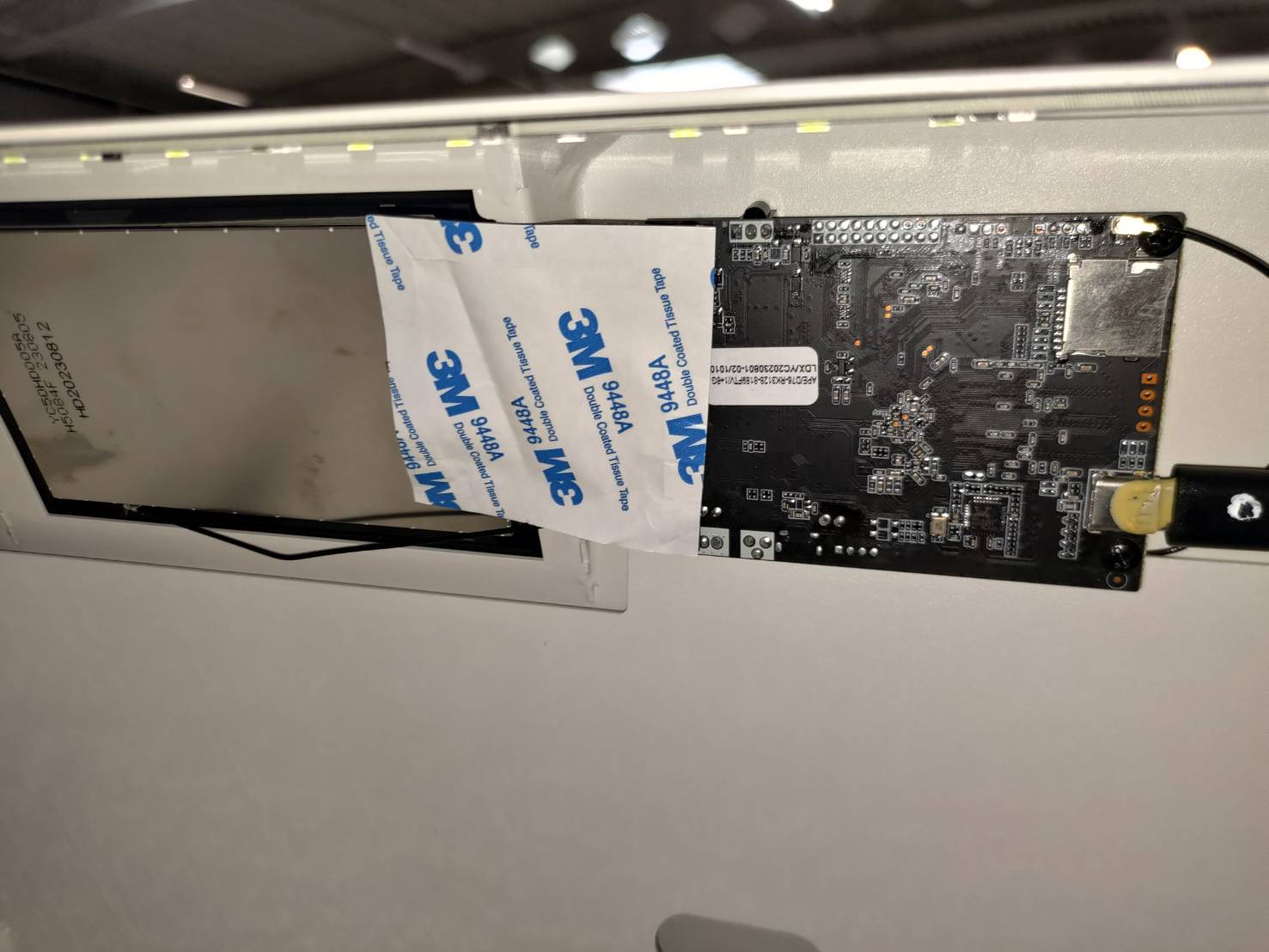

3Mフォームテープを元の位置に貼り付けます。
ステップ22
上部フレームを元の位置に戻します。
マークされたネジ穴が作業エリア側を向くように注意してください。
フレームの復元:
ステップ23

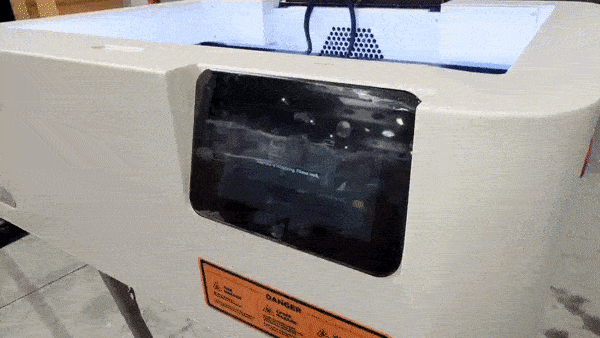

マシンの電源を入れ、タッチ機能をテストします
(「コントロール」ボタンを押さないよう注意してください)
|
ステップ24
側面のネジを締めてください。
ステップ25
電源を切り、装置を裏返します。底面のすべてのネジを締めてください。
USBポートの近くに位置する印のついた脚とネジに注意してください。
注意:
最初からネジを完全に締めつけないことをお勧めします。一部のネジが位置ずれしていて取り付けられない可能性があるためです。すべてのネジを取り付けた後に、全体を締めつけることをお勧めします。
ステップ26
装置を元に戻します。モジュールシートを動かして、スムーズに動くかどうか確認してください。
|
|
ステップ27
-
に進んでください。USBポート付近のゴム足のネジを緩め、再度モジュールシートの動きを確認してください。
#END
