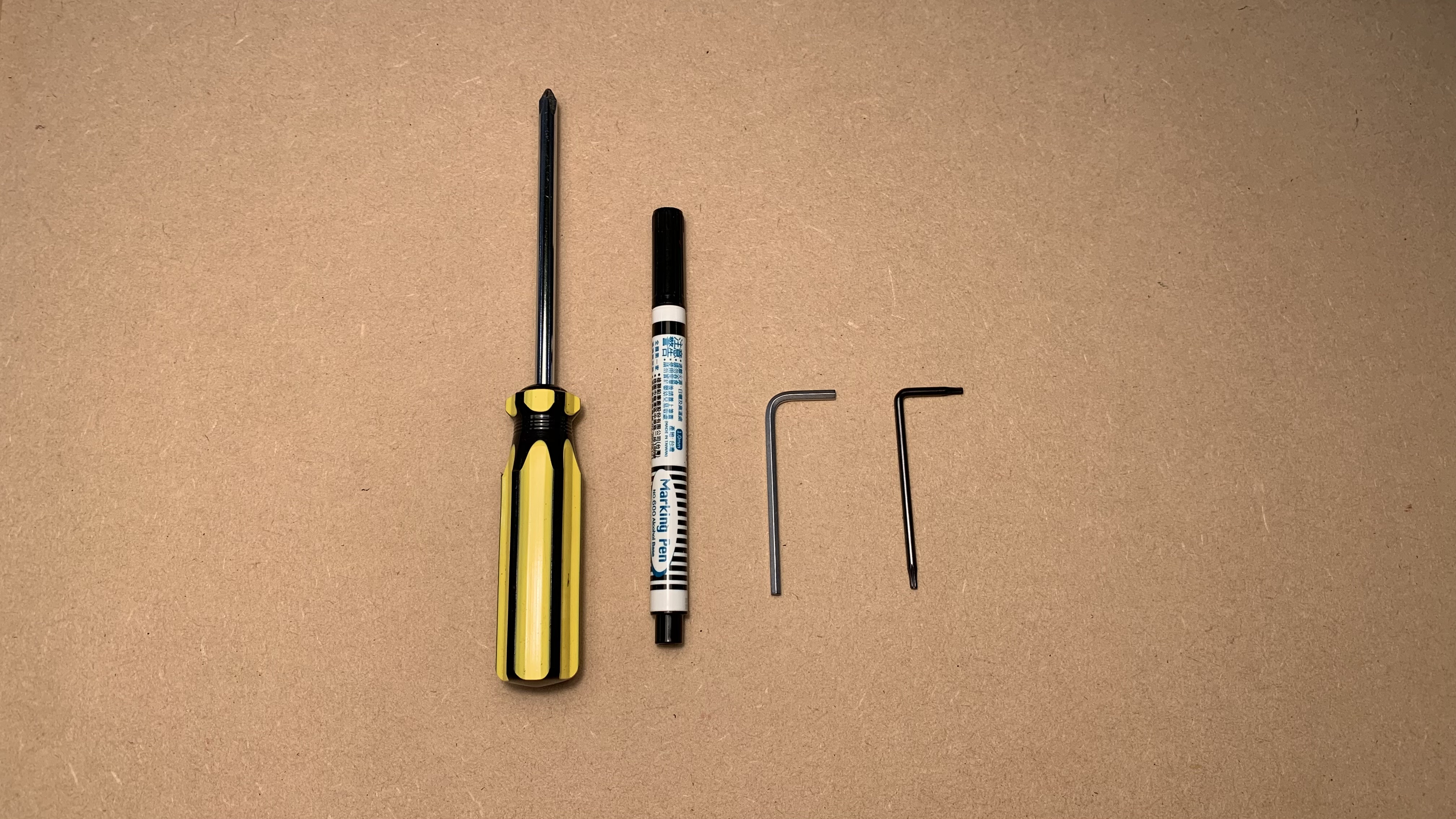

必要な工具
| 1 |
トルクスT8ドライバー ドライバー |
| 2 |
3mm六角レンチ |
| 3 |
プラスドライバー |
| 4 | マーカー |
ステップ0 - Adorからデータをダウンロードする
⚠︎ マシンが正常に起動できない、またはコンピューターに接続できない場合は、 カスタマーサービスに連絡して データを入手してください。
- ファームウェアを バージョン5.1.17以上に更新してください。
- Beam Studioをバージョン2.3.1以上に更新してください。
- 「マシン→マシン名→カメラキャリブレーションデータ→データのダウンロード」を選択します。
ダウンロードされたファイルは .zip 形式で、マシンの名前が付けられます。
例：Ador (Timothy).zip
手順1
本体の電源を切り、電源コードを抜いてから、本体を裏返します。
手順2

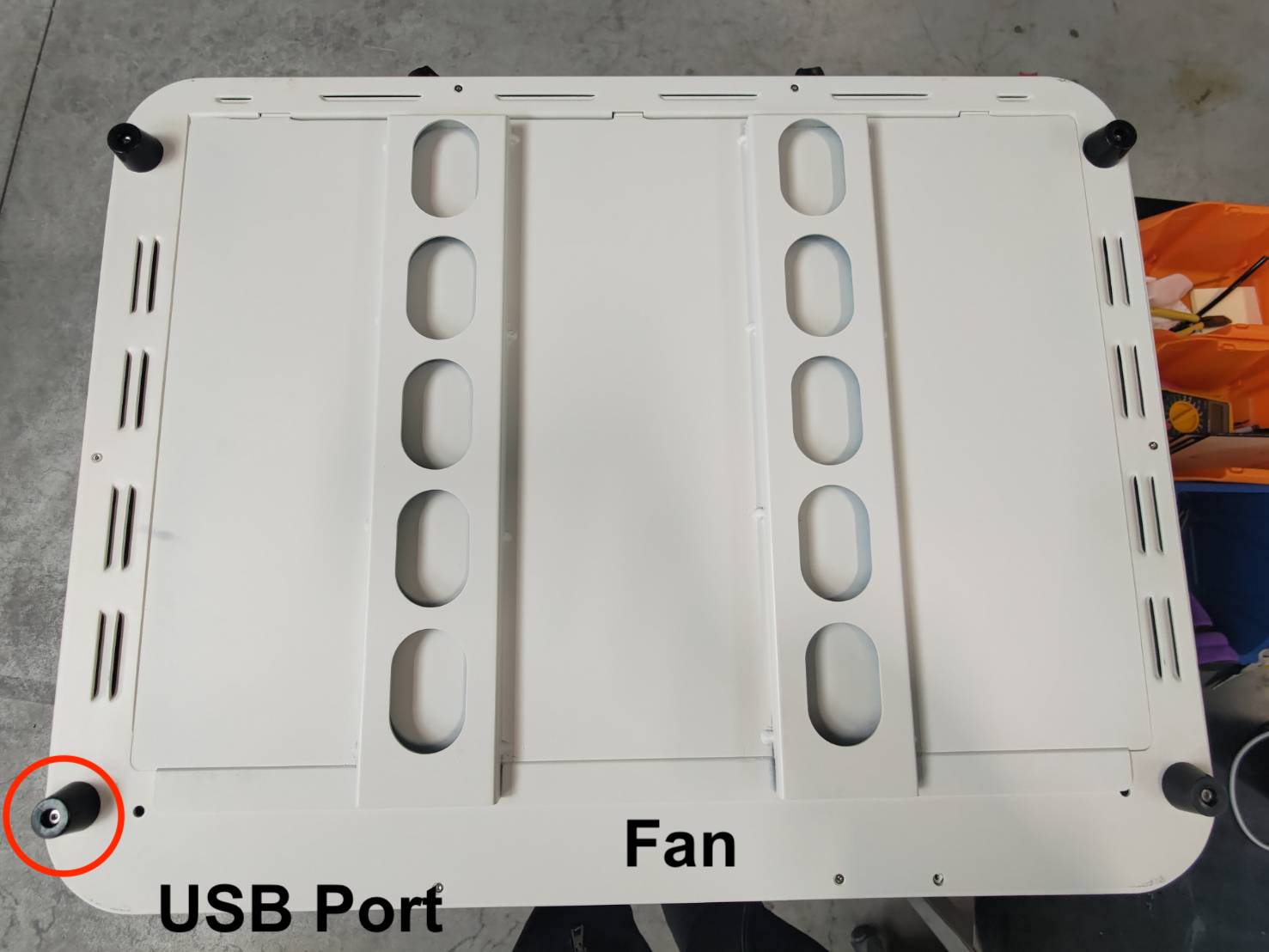

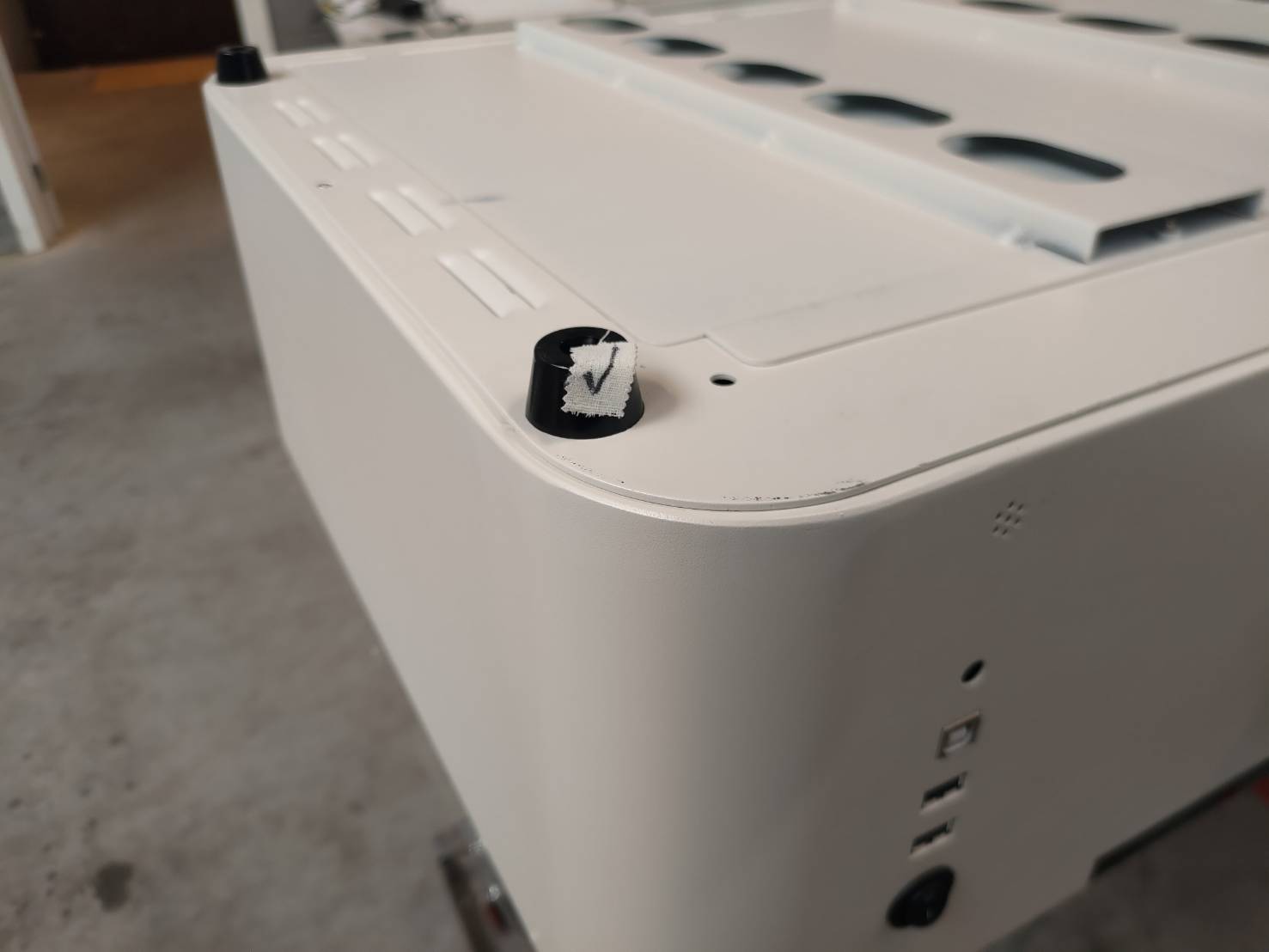

USBポート付近のゴム足とネジに印を付けます。
この印は、このゴム足のネジが他より短く、同じ位置に戻す必要があるためです。
手順3

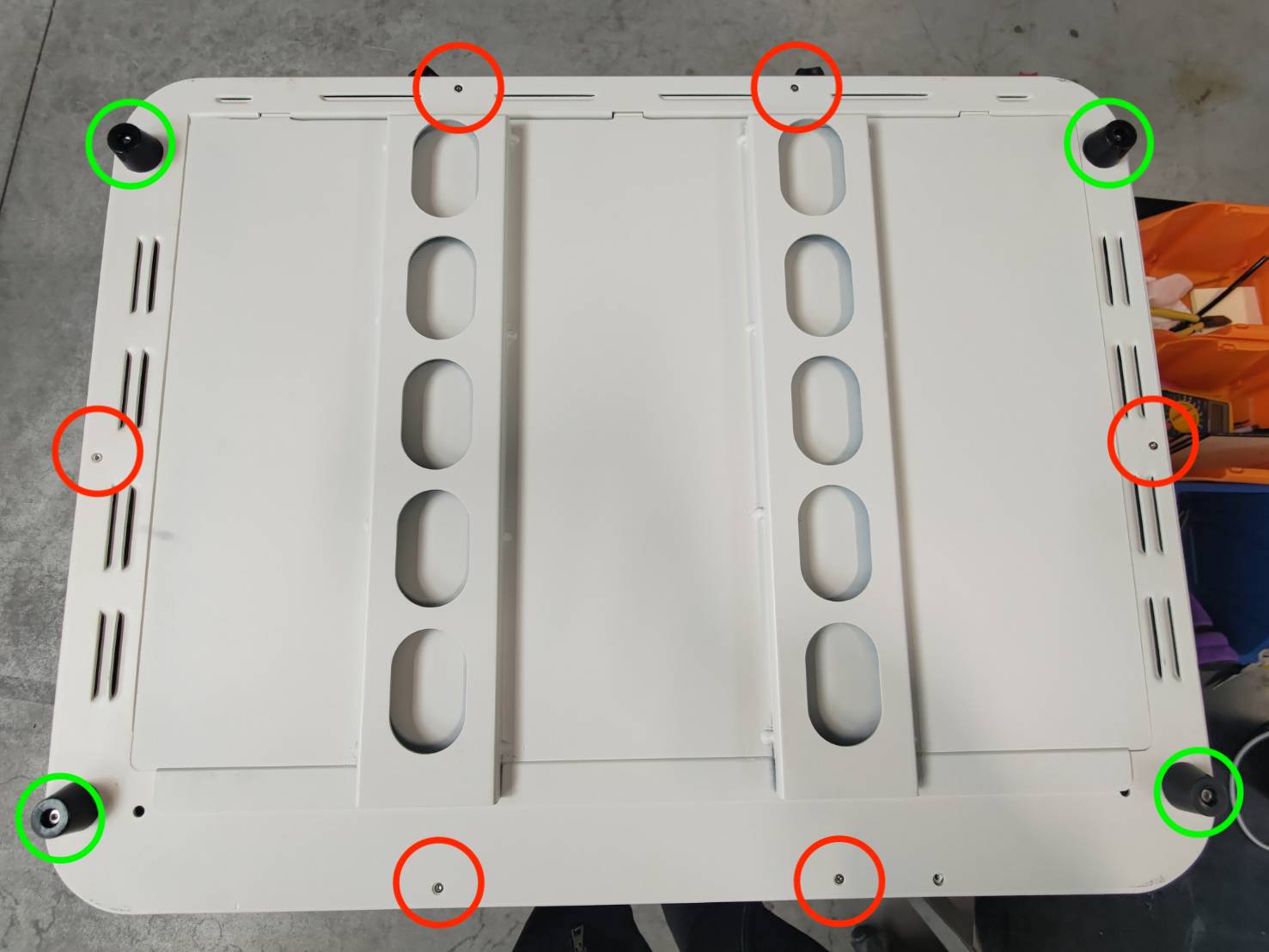

底面のネジを全て取り外します。
(T8ネジ x 6本 ＆ 3mm六角ネジ x 4本)
手順4

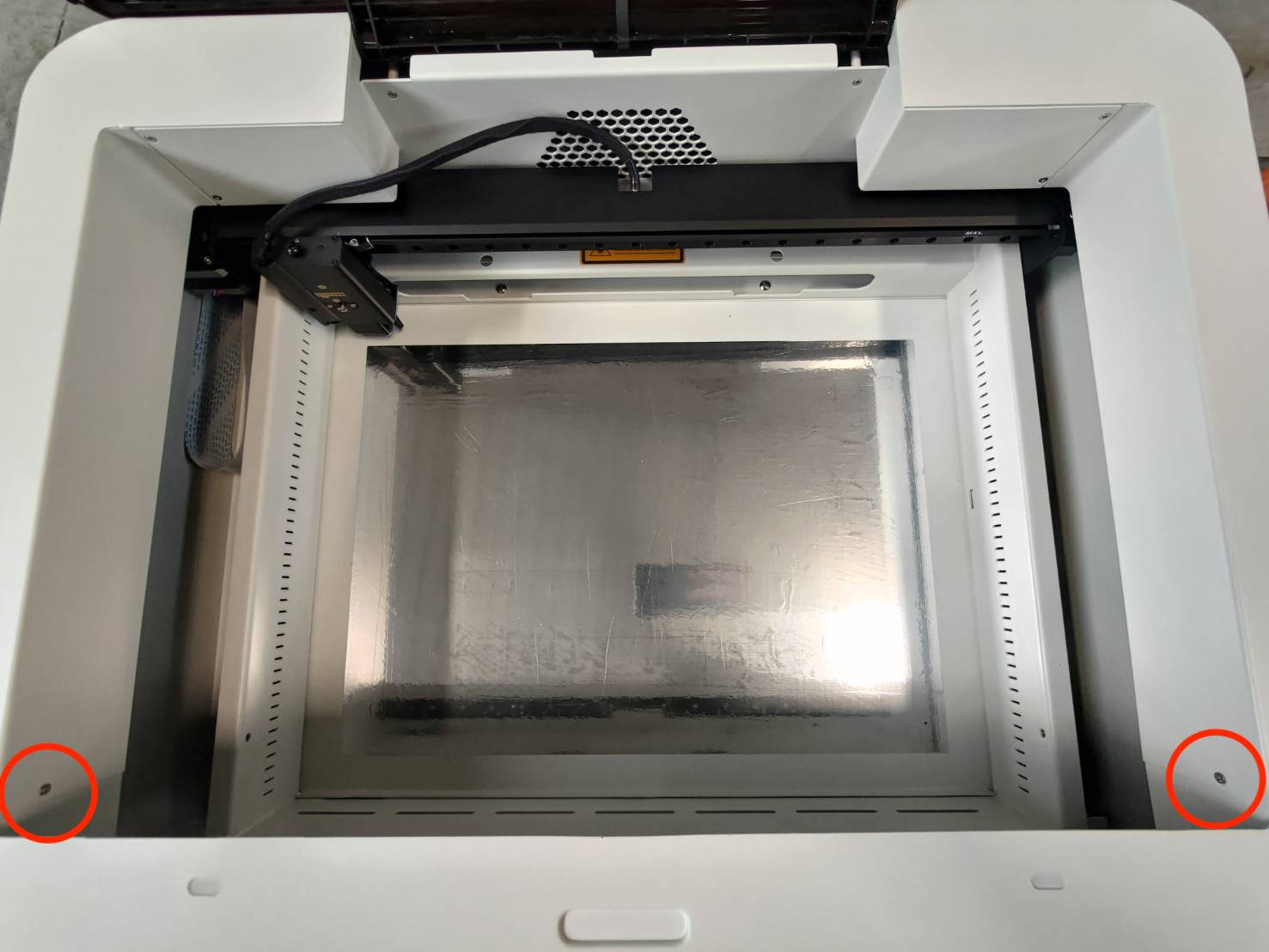

本体を元に戻し、側面のネジを取り外します。(T8ネジ x 2本)
ステップ5

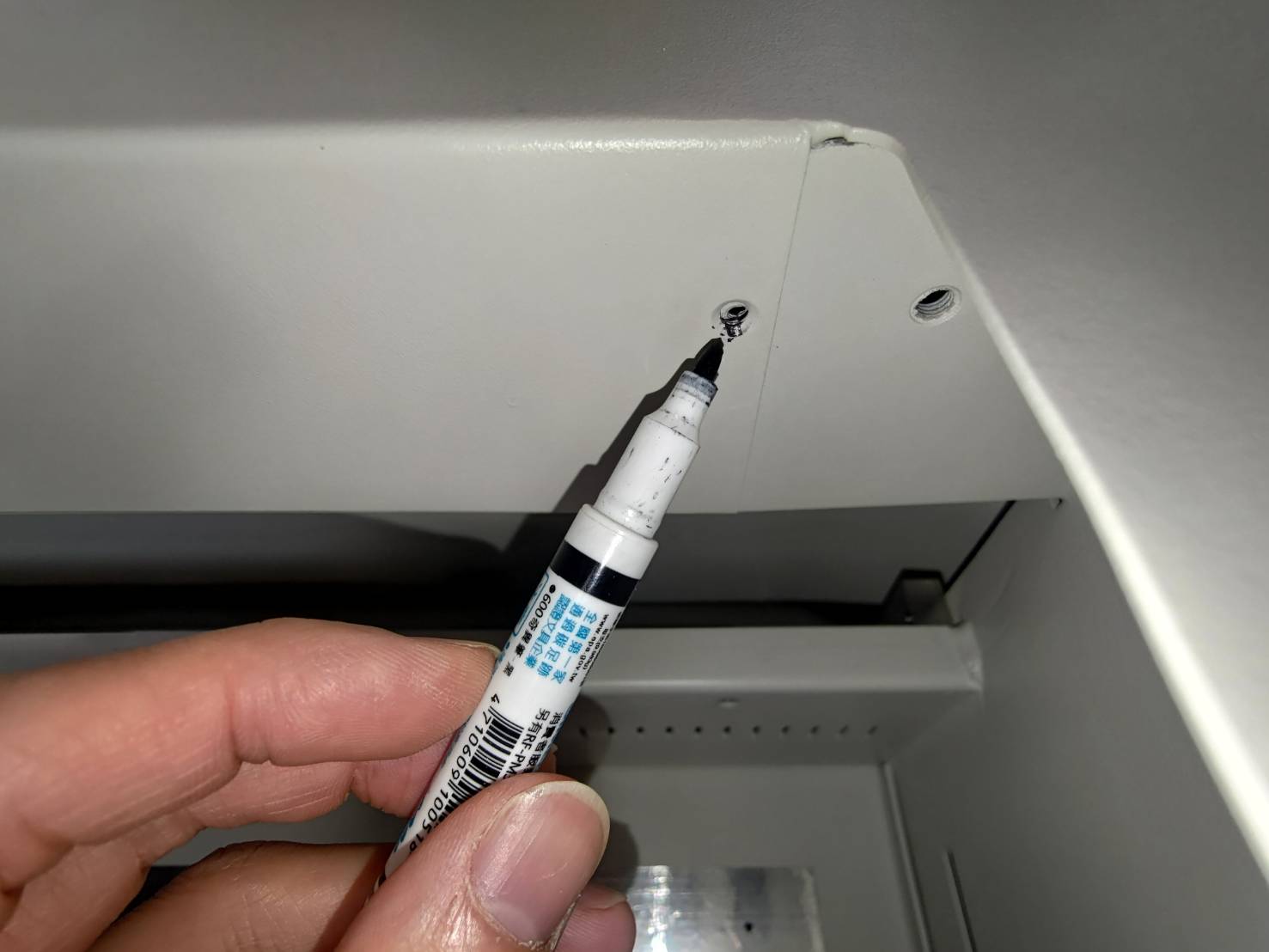

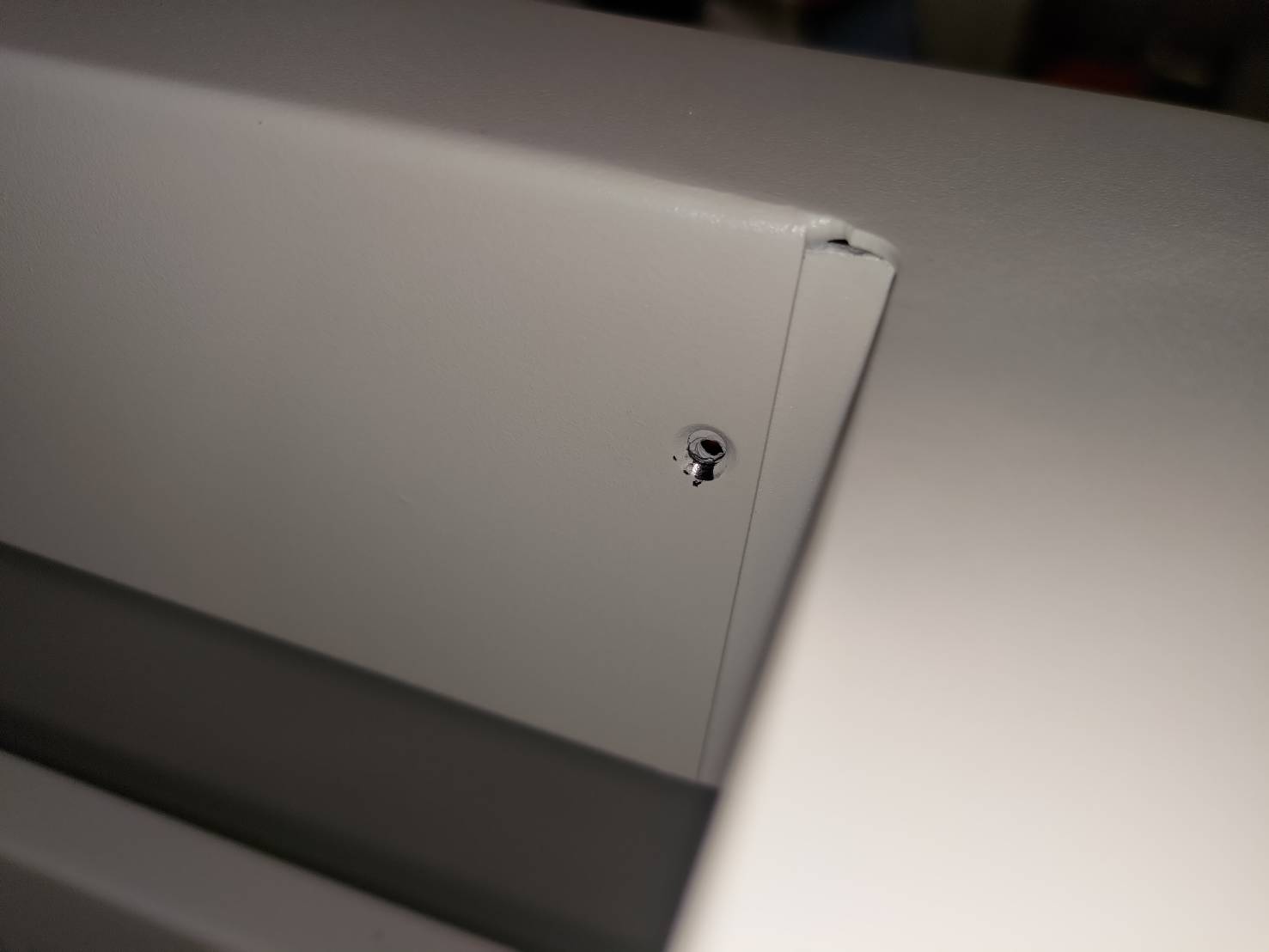

ペンで両側のネジ穴に印を付けます。
これは、組み立て時にマークした側が作業エリアに向くように注意するためです。
ステップ6

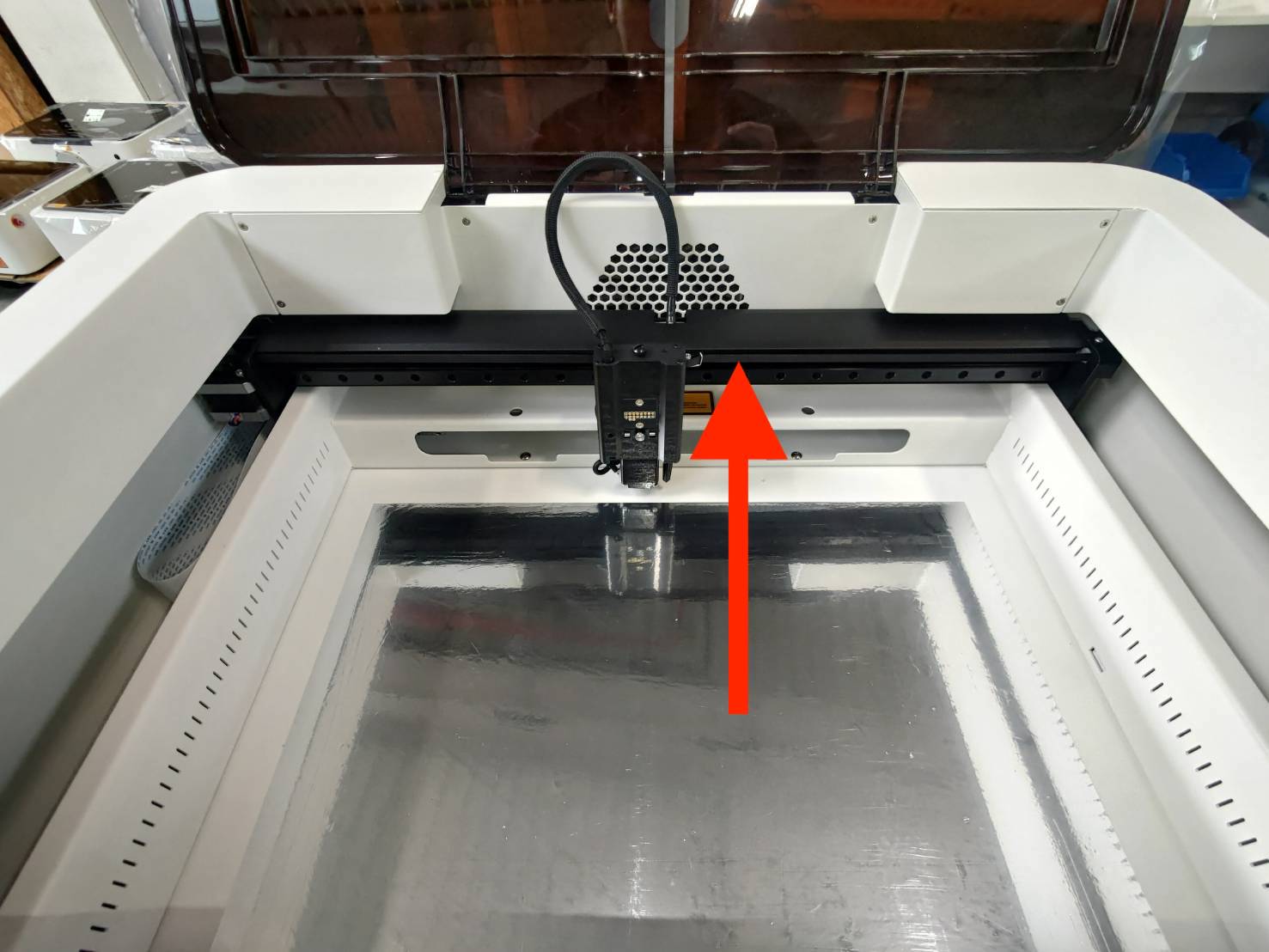

モジュールシートをファン側の端まで移動させます。
ステップ7
両手で上部フレームを持ち上げ、スタッドの上に設置します。
（配線がフレームに挟まれないよう注意してください。）

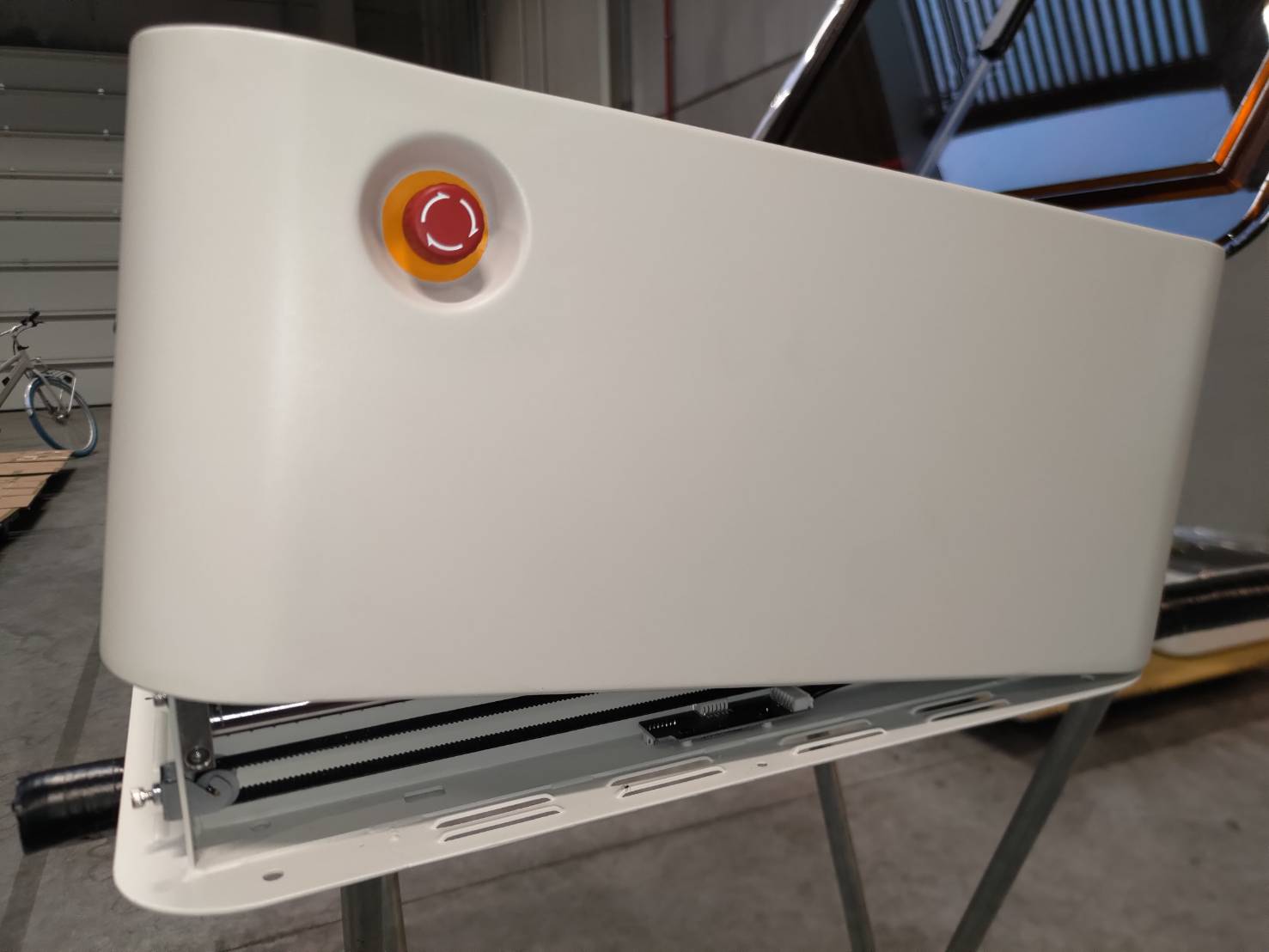

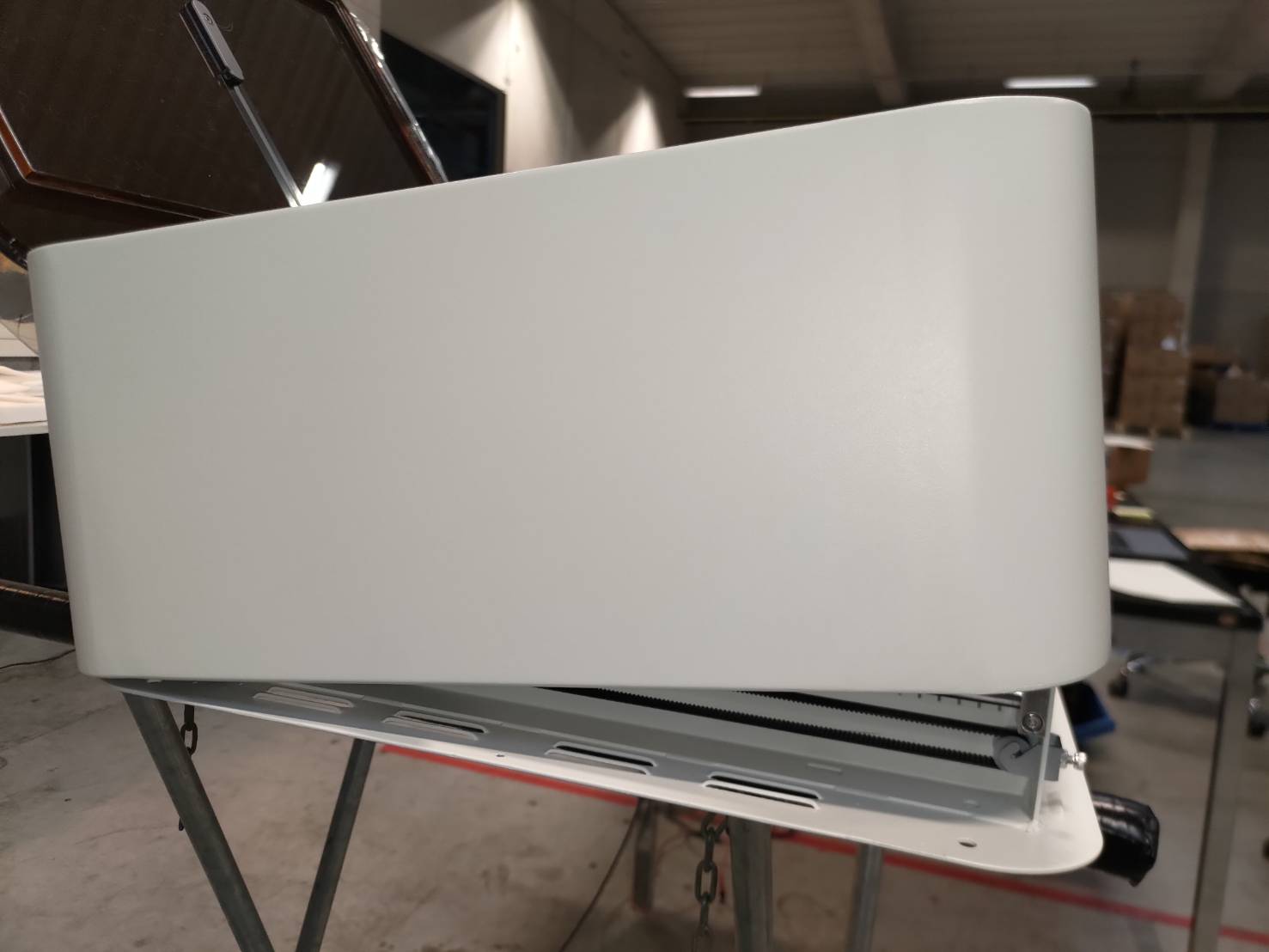

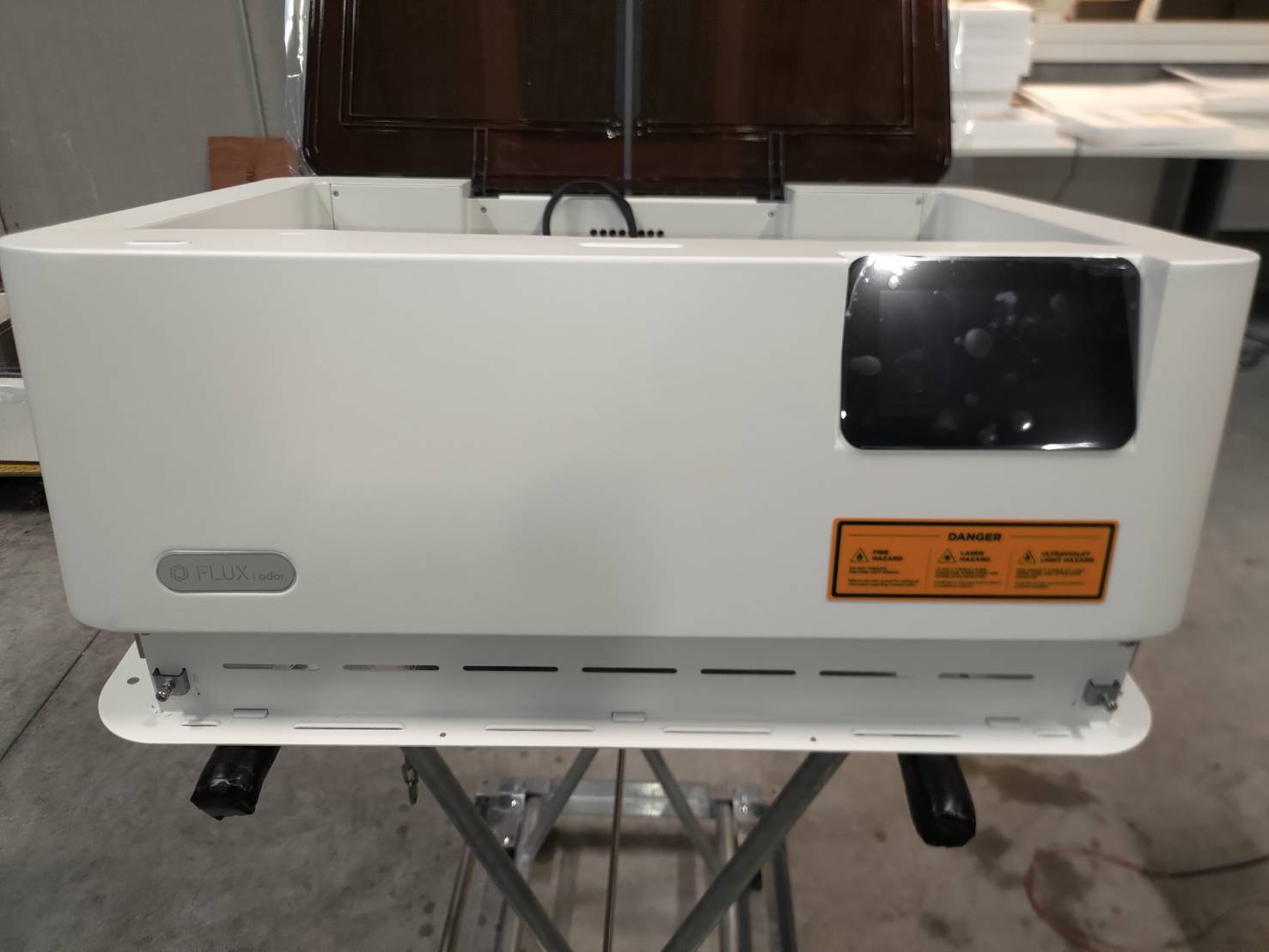

フレームがスタッドに設置された例：

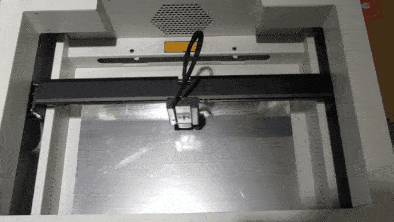

持ち上げ方の動画（機械内部で撮影）：
ステップ8

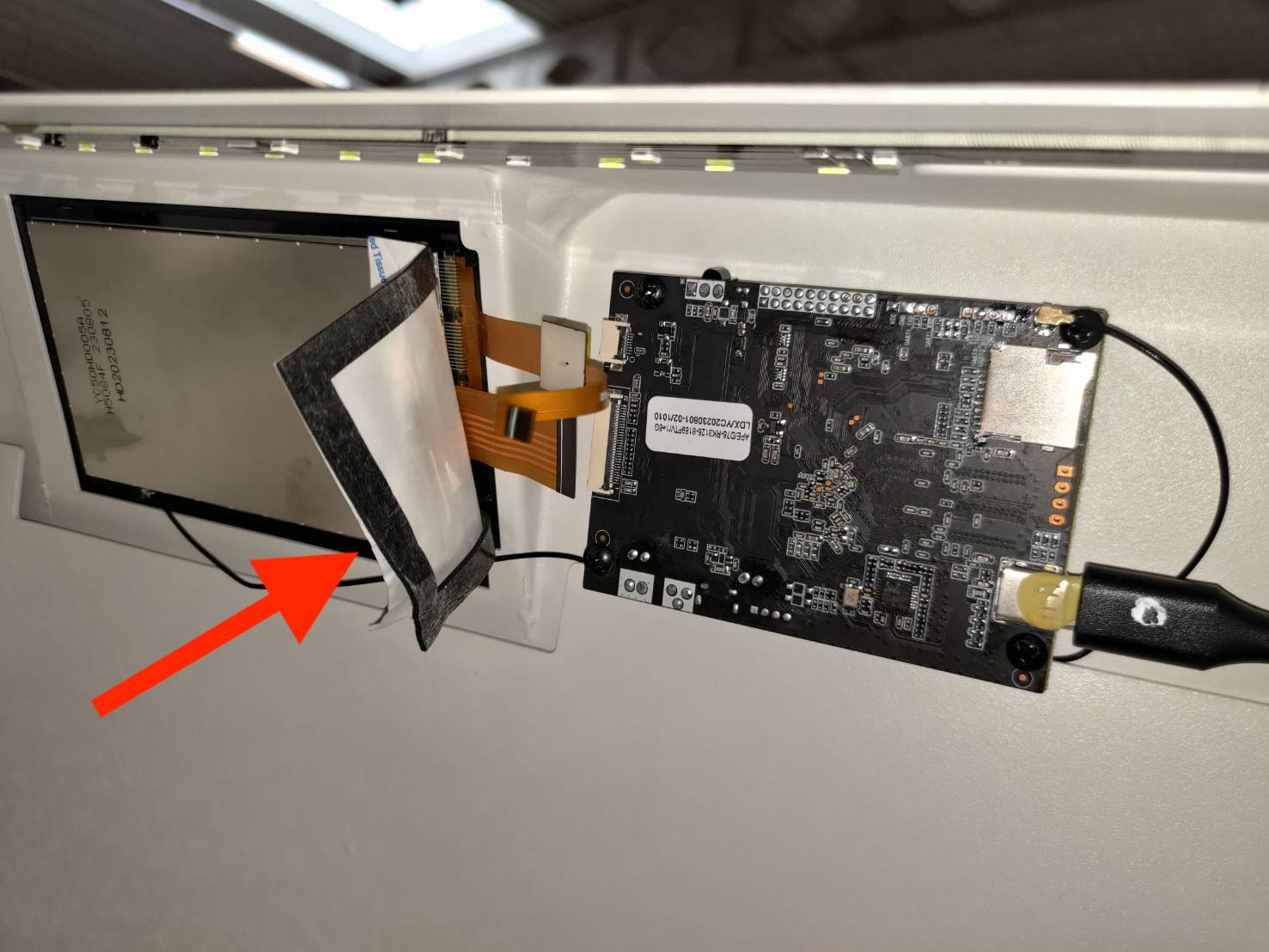

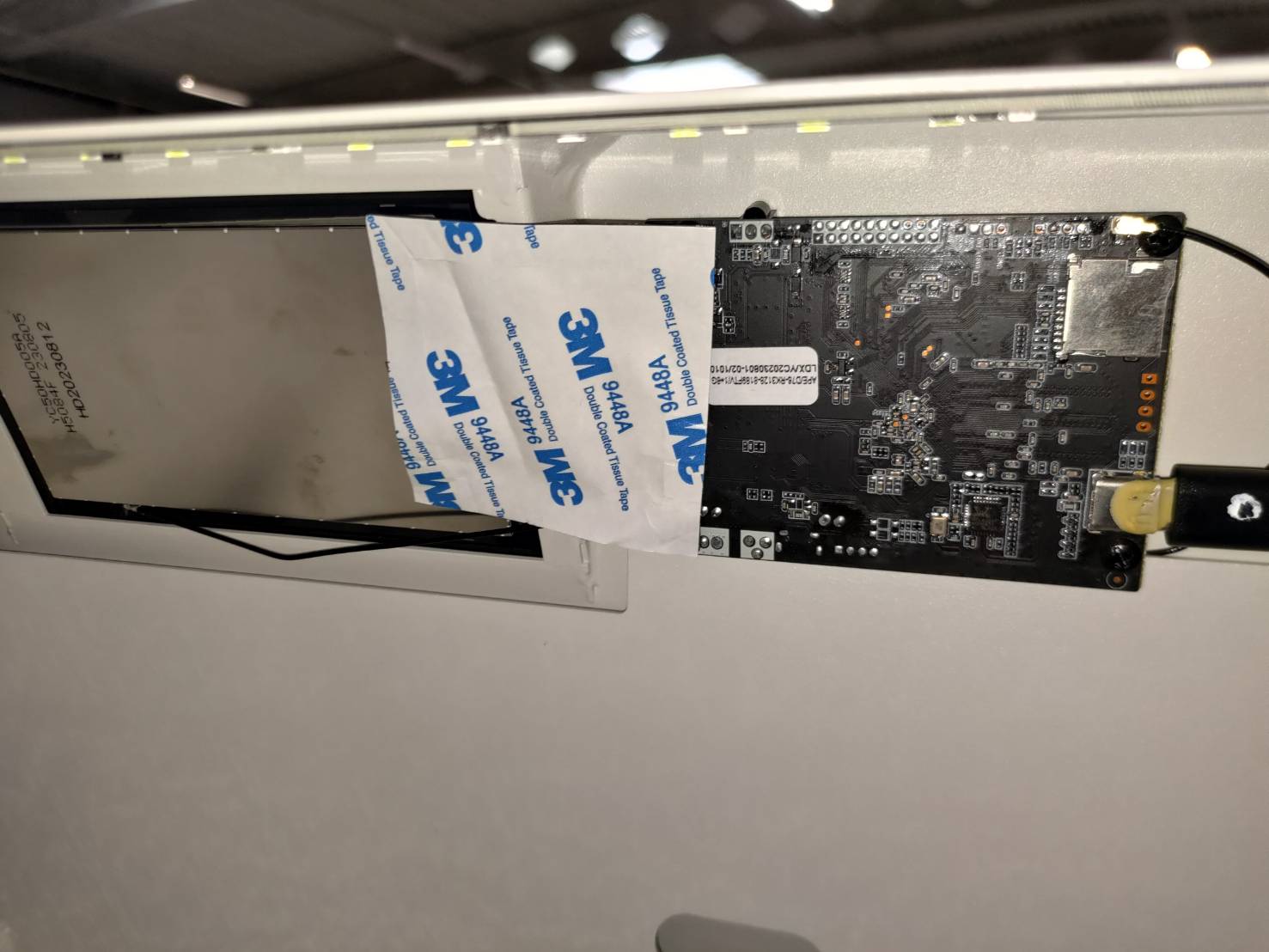

3Mフォームテープをディスプレイ側に折り曲げます。
ステップ9

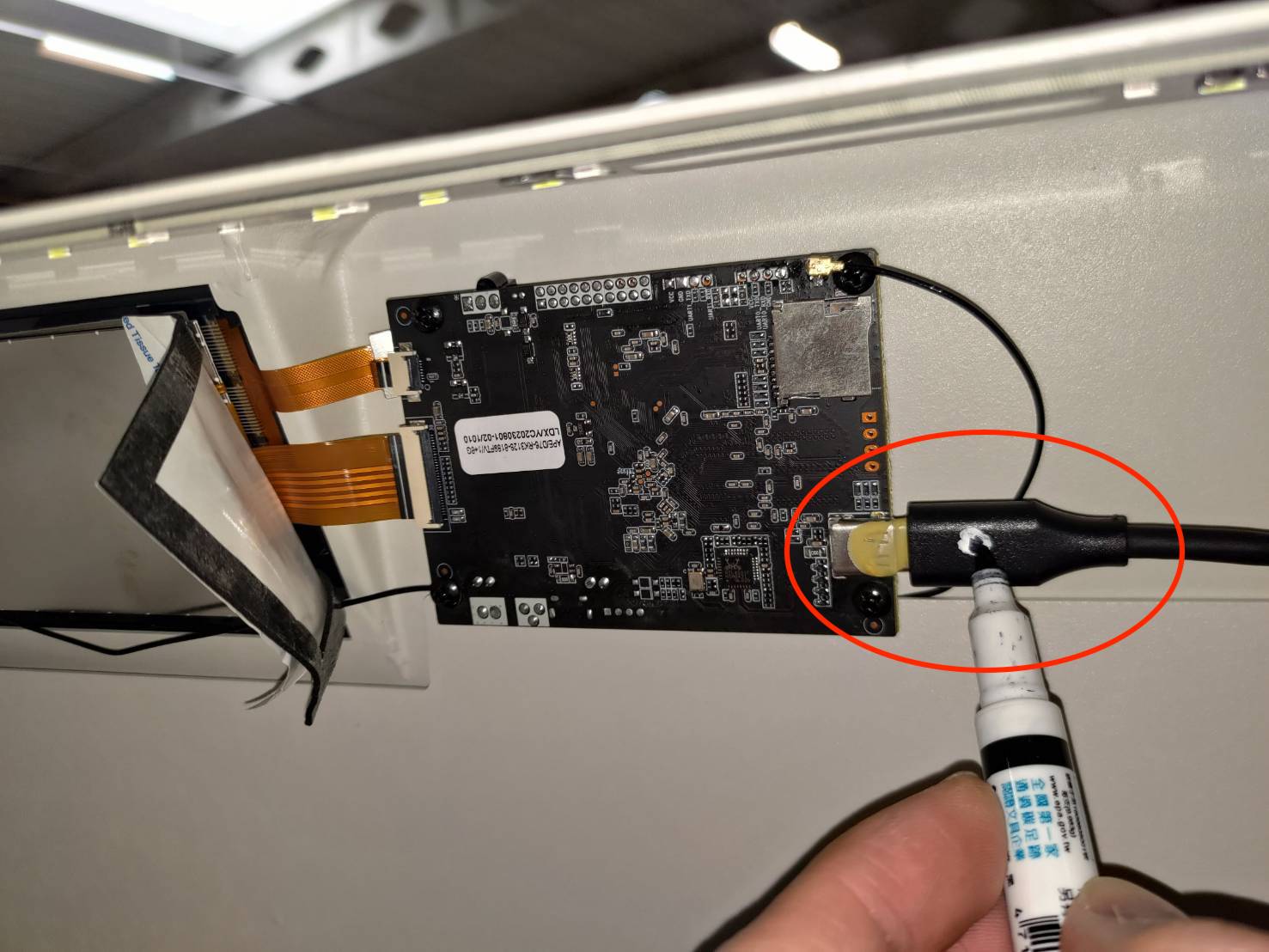

USB-Cケーブルに印を付けます。
USB-Cは正しい向きで接続する必要があるため、組み立て時に元の向きがわかるよう印を付けます。（印を付けた側が作業エリアに向くようにしてください。）
ステップ10

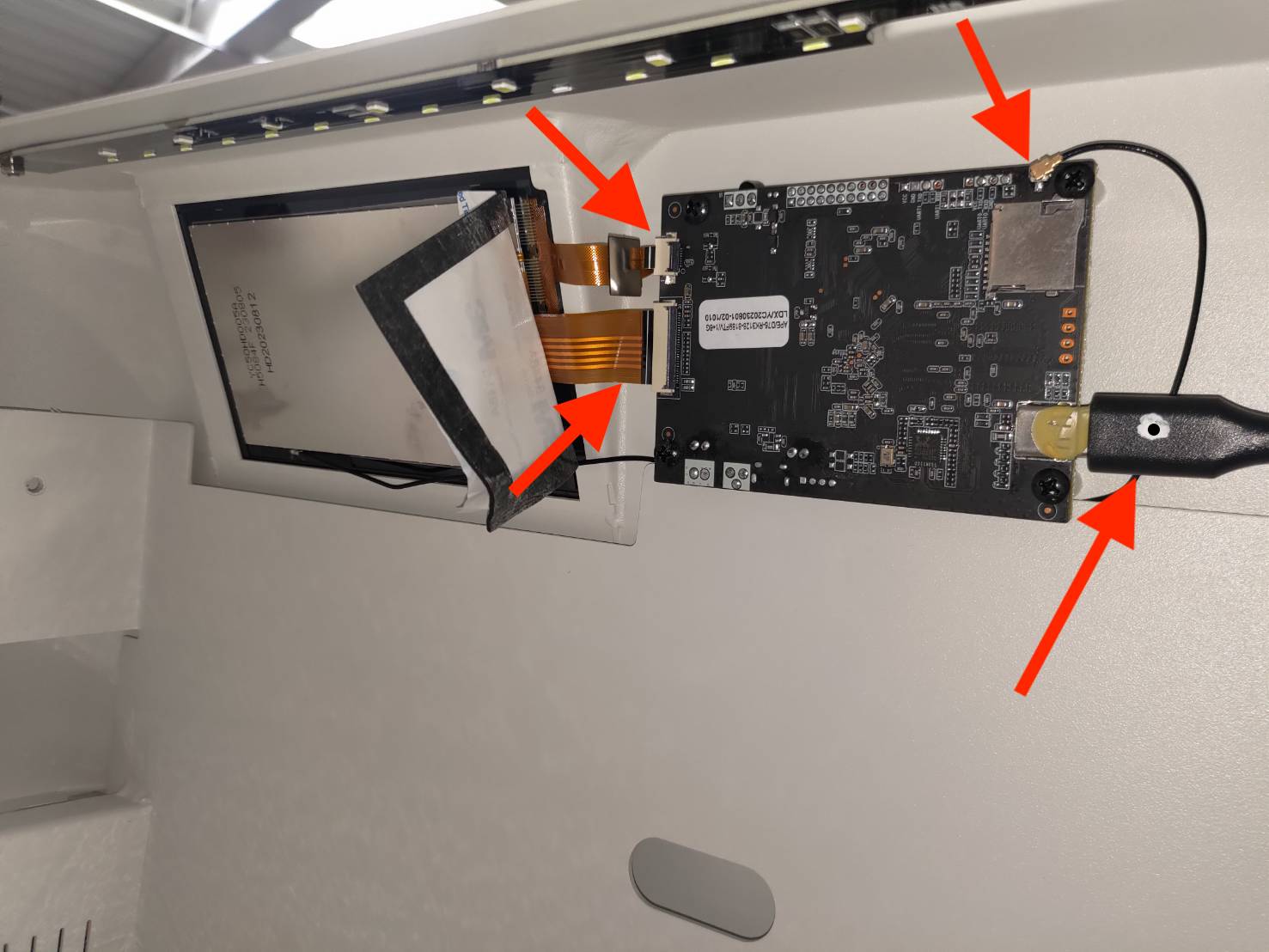

ケーブルの元の配置をすべて記録するために写真を撮ります。
これは、後でケーブルを正しく接続し直すために配置を確認するためです。
ステップ11

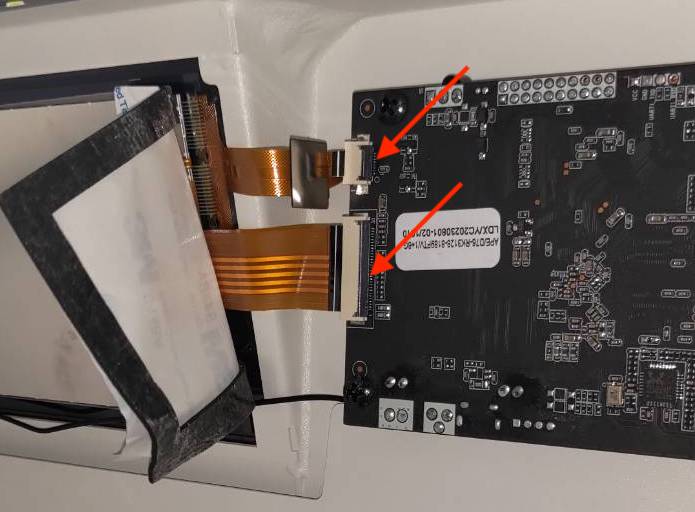

フラットケーブル、USB-C、Wi-Fiアンテナを取り外します。
フラットケーブルにはロッククリップが付いていることにご注意ください。クリップを開いてからフラットケーブルを取り外してください。

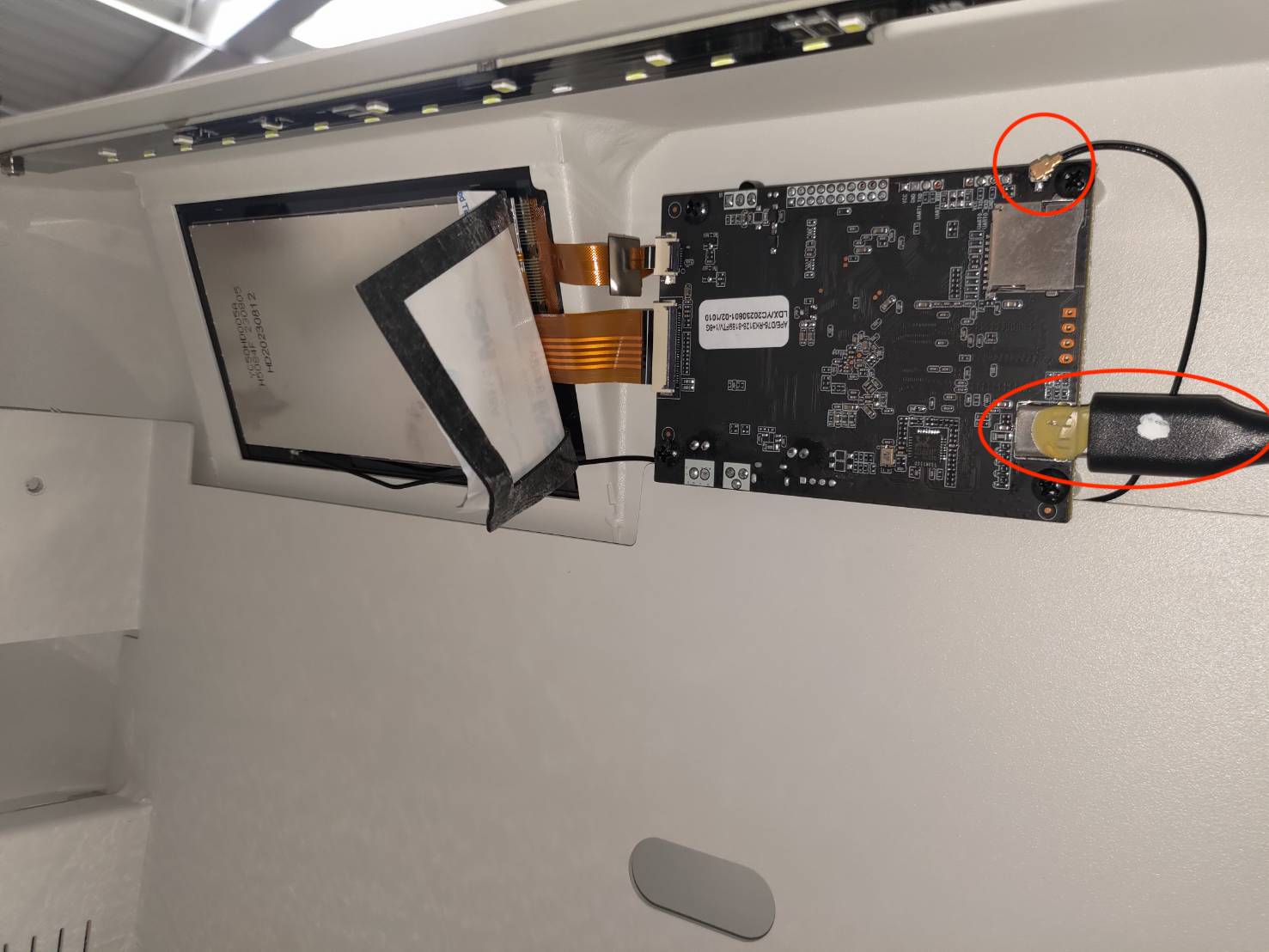

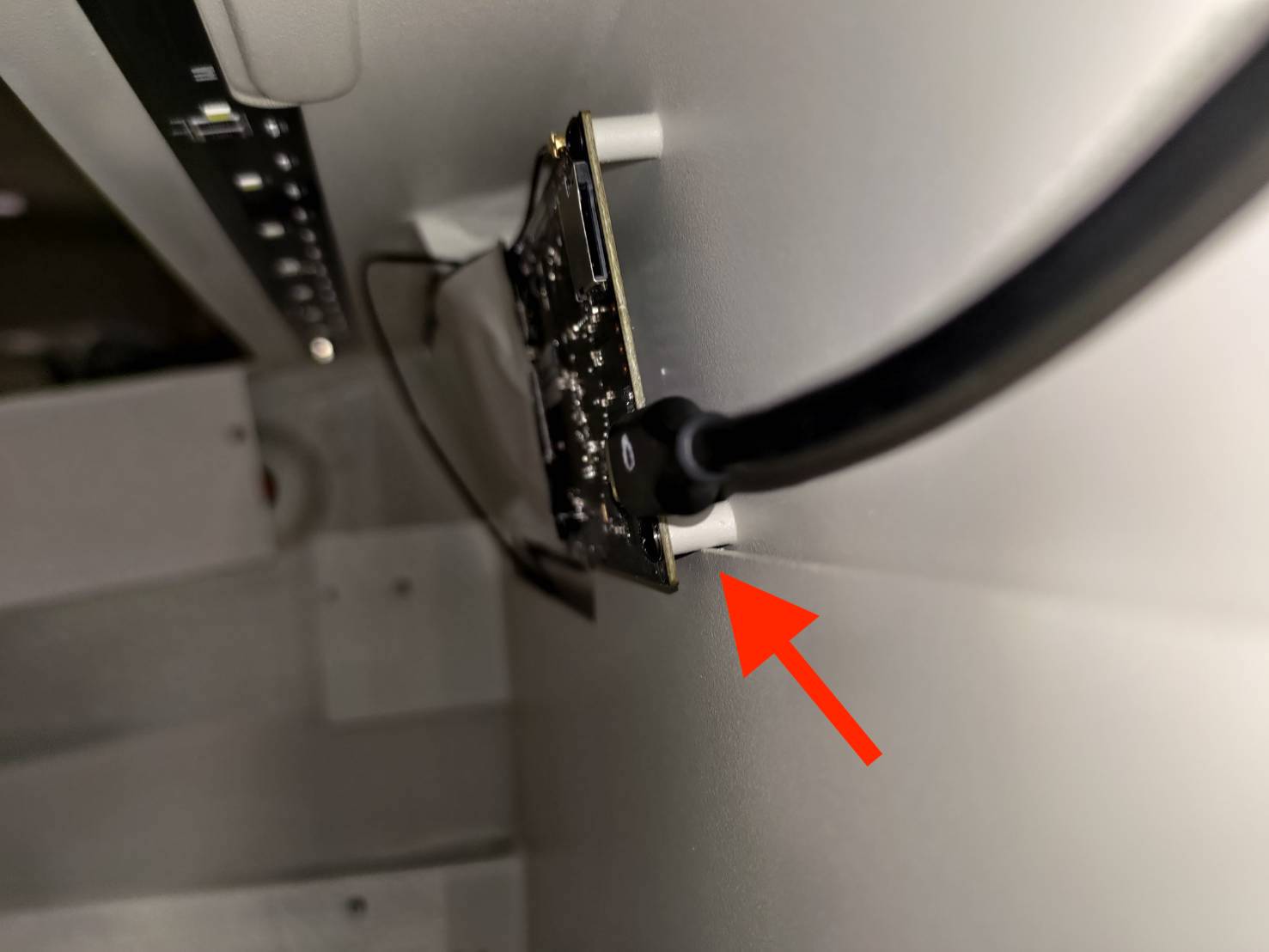

USB-CとWi-Fiアンテナの位置：
すべて取り外した状態：
ステップ12

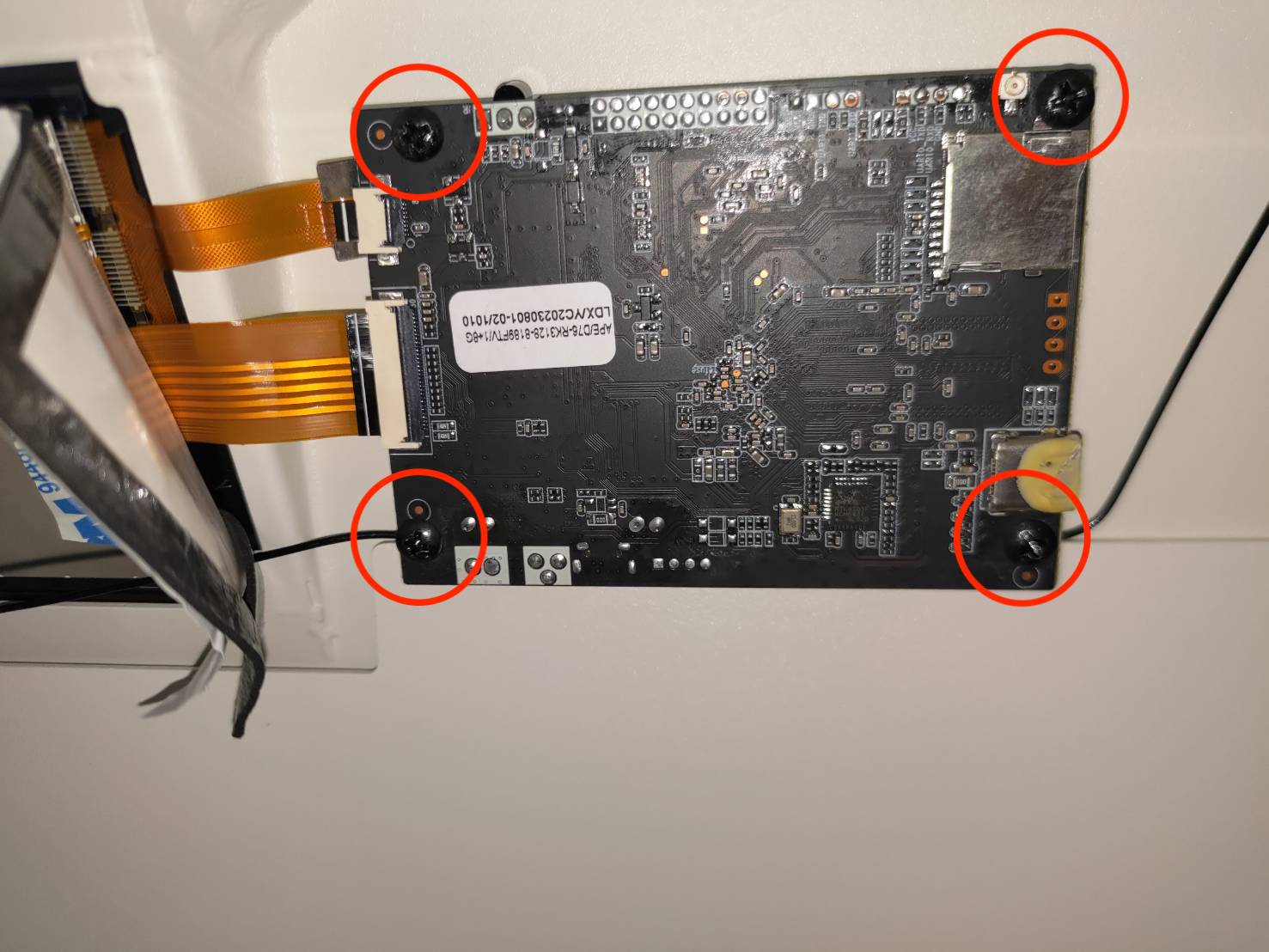

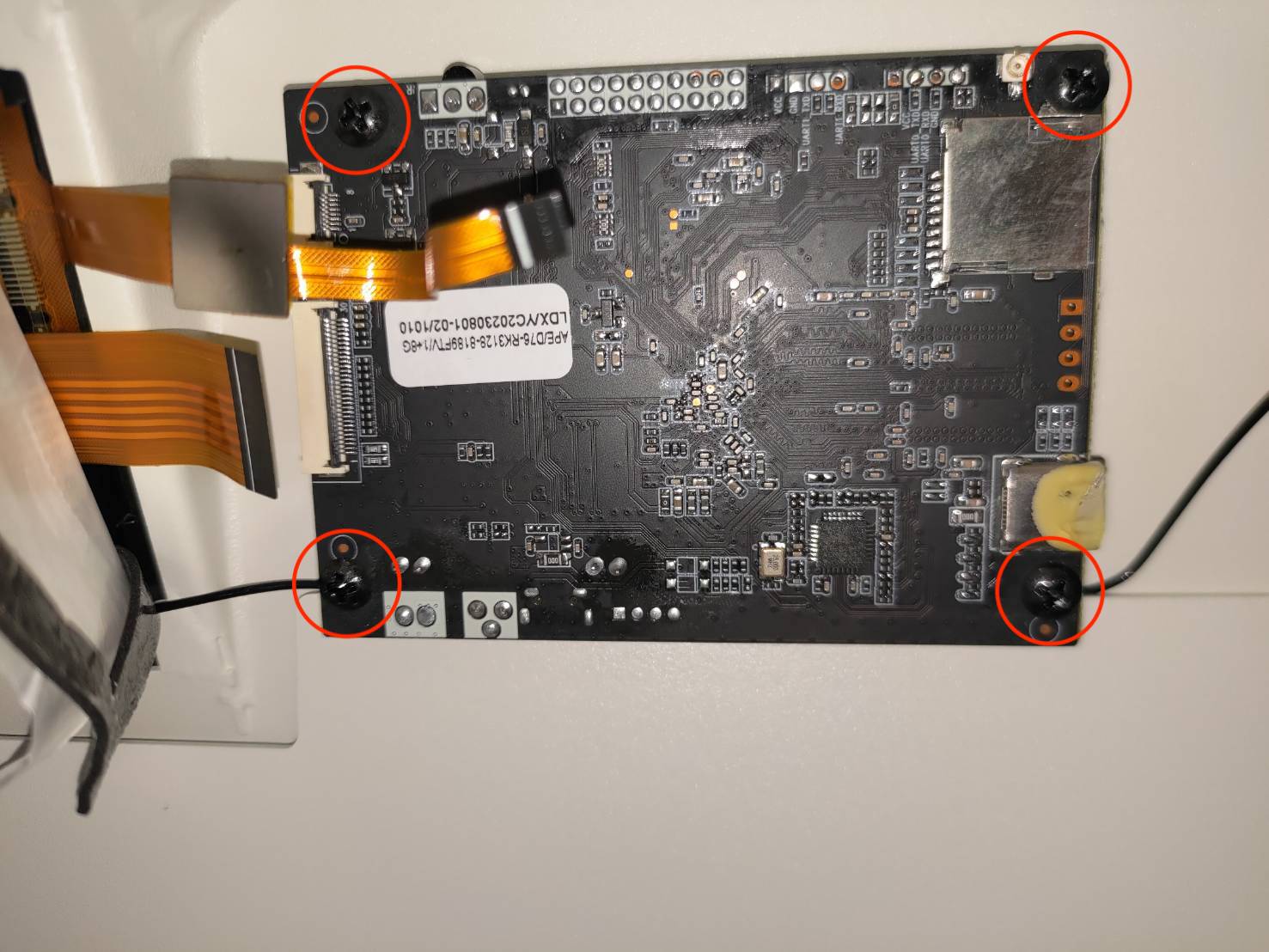

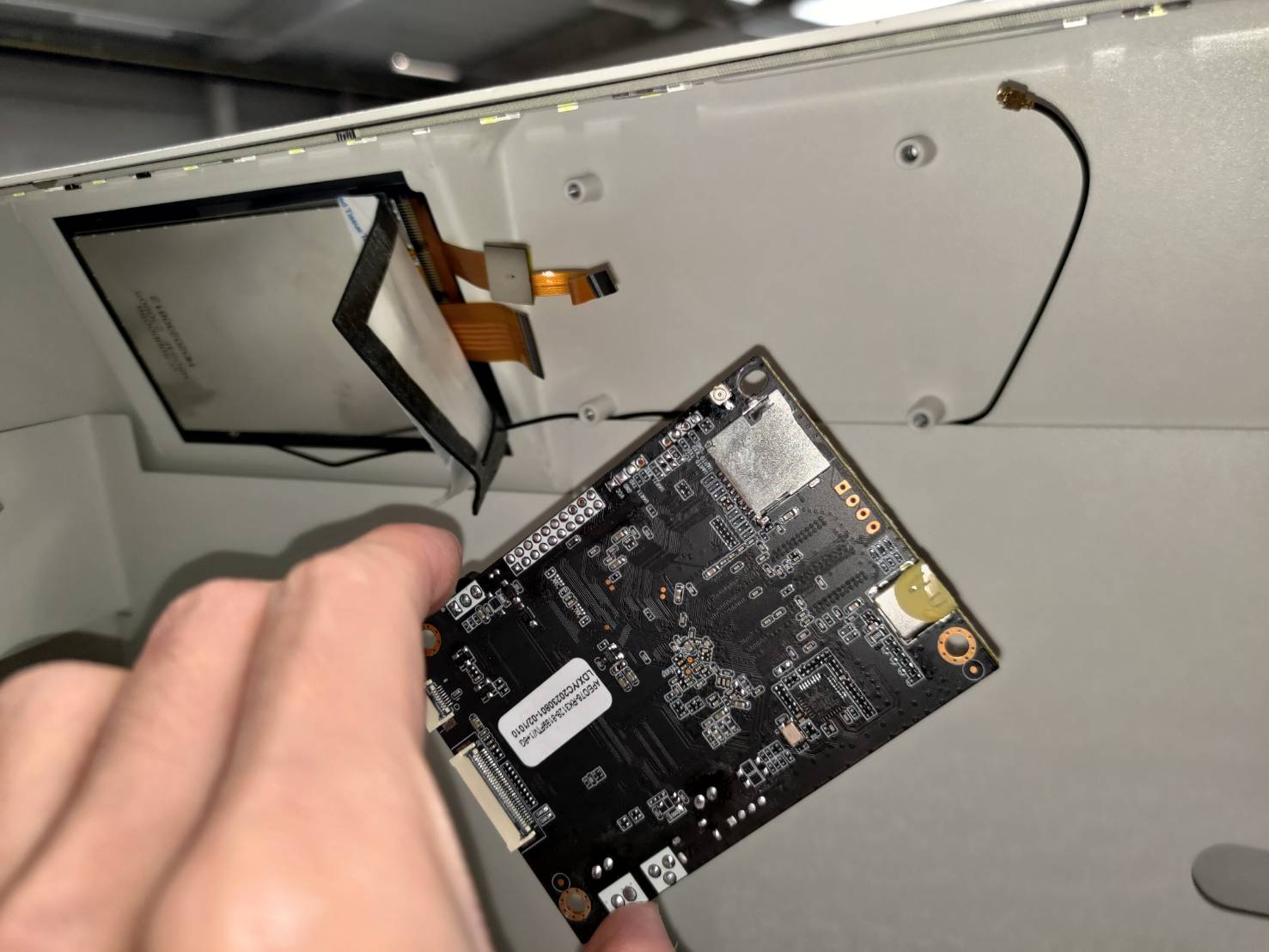

これらのプラスネジを外してRKボードを取り外してください。
ステップ13

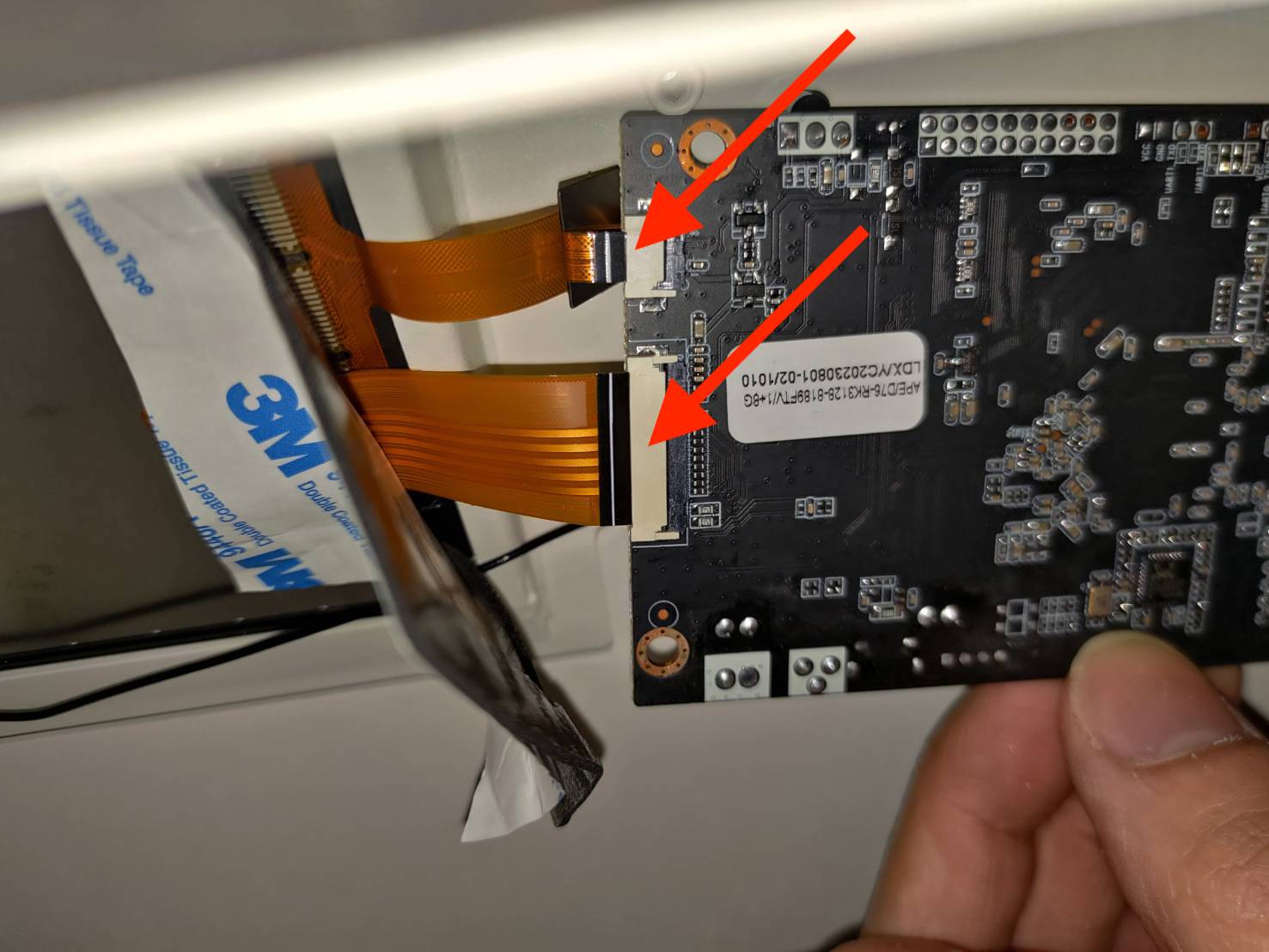

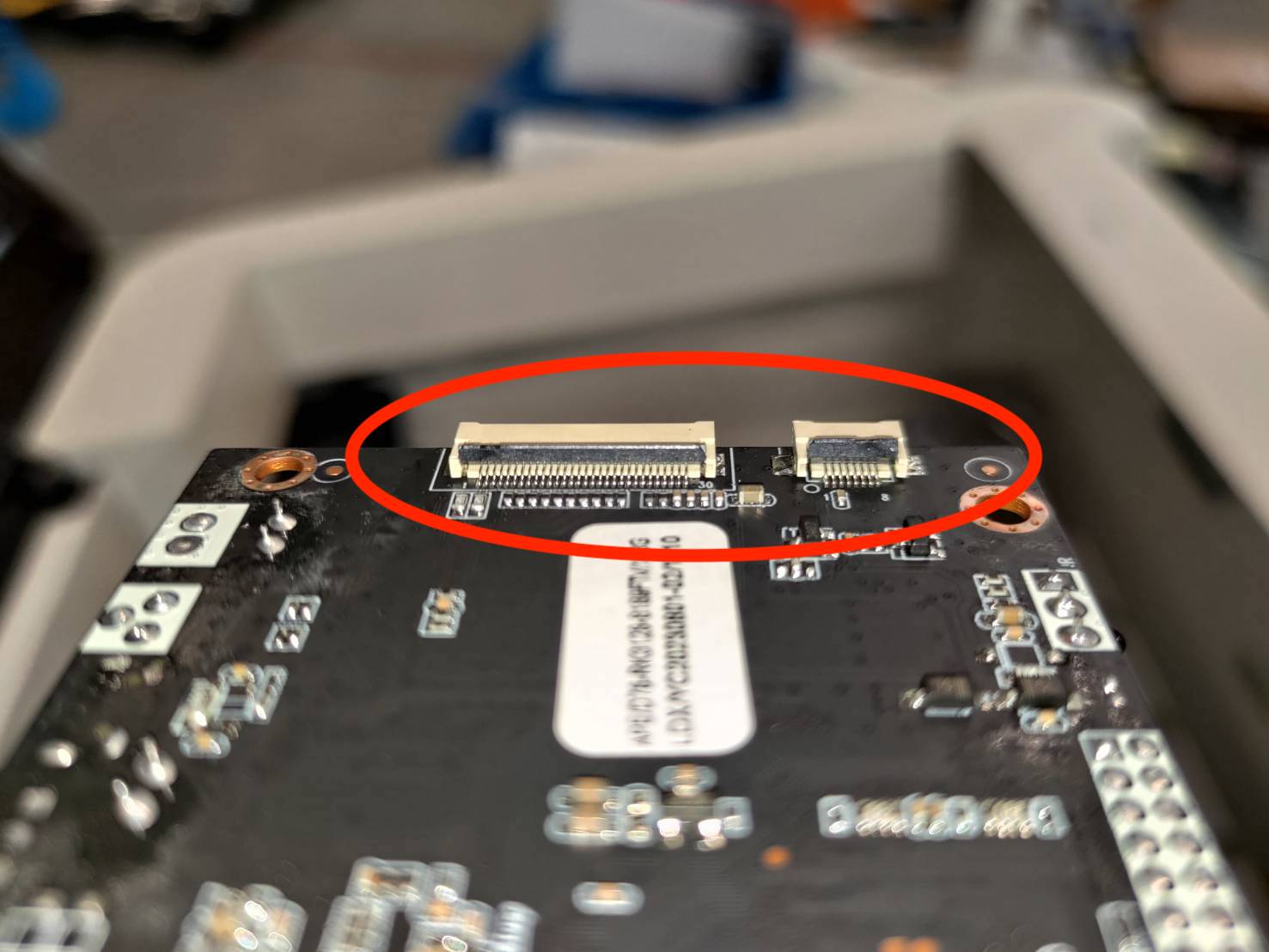

新しいRKボードにフラットケーブルを挿入してください。
ケーブルを挿入する前に、ボード上のクリップを開く必要があることにご注意ください。
ステップ14
ネジを締め直して、新しいRKボードを固定してください。
ステップ15
USB-CとWi-Fiアンテナを接続してください。
USB-Cは、 ステップ10.
ステップ16
3Mフォームテープを元の位置に戻してください。
ステップ17
上部フレームを元の位置に戻してください。
マークされたネジ穴が作業エリアに向いていることを確認してください。
フレームの復元：
ステップ18

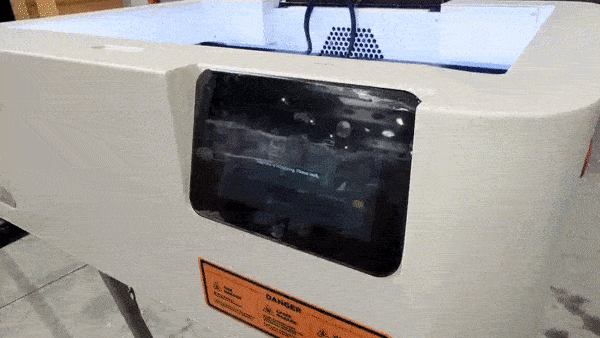

マシンの電源を入れ、タッチ機能をテストしてください。
（「コントロール」ボタンを押さないよう注意してください）
|
ステップ19
側面のネジを締めてください。
ステップ20
電源を切り、マシンを裏返します。底面のすべてのネジを締めてください。
USBポートの近くにある印のついた脚とネジの位置を合わせてください。
注意：
最初からネジを完全に締めないことをお勧めします。ネジの位置がずれていて入らない場合があるためです。すべてのネジを取り付けた後に締めることをお勧めします。
ステップ21
マシンを裏返します。モジュールシートを動かして、自由に動くか確認してください。
|
|
ステップ22
USB ポート付近のゴム足のネジを緩め、再度モジュールシートを動かしてみてください。
ステップ23 - マシンを起動し、データをアップロードする
Beam Studioバージョン2.3.1以上を実行し、「マシン→マシン名→カメラキャリブレーションデータ→データのアップロード→ ステップ0."
ステップ24 - カメラのキャリブレーションを行う
正確なプレビューを得るために、 カメラの再キャリブレーションを行ってください 正確なプレビューを得るために再度実行してください。
#END
