工具

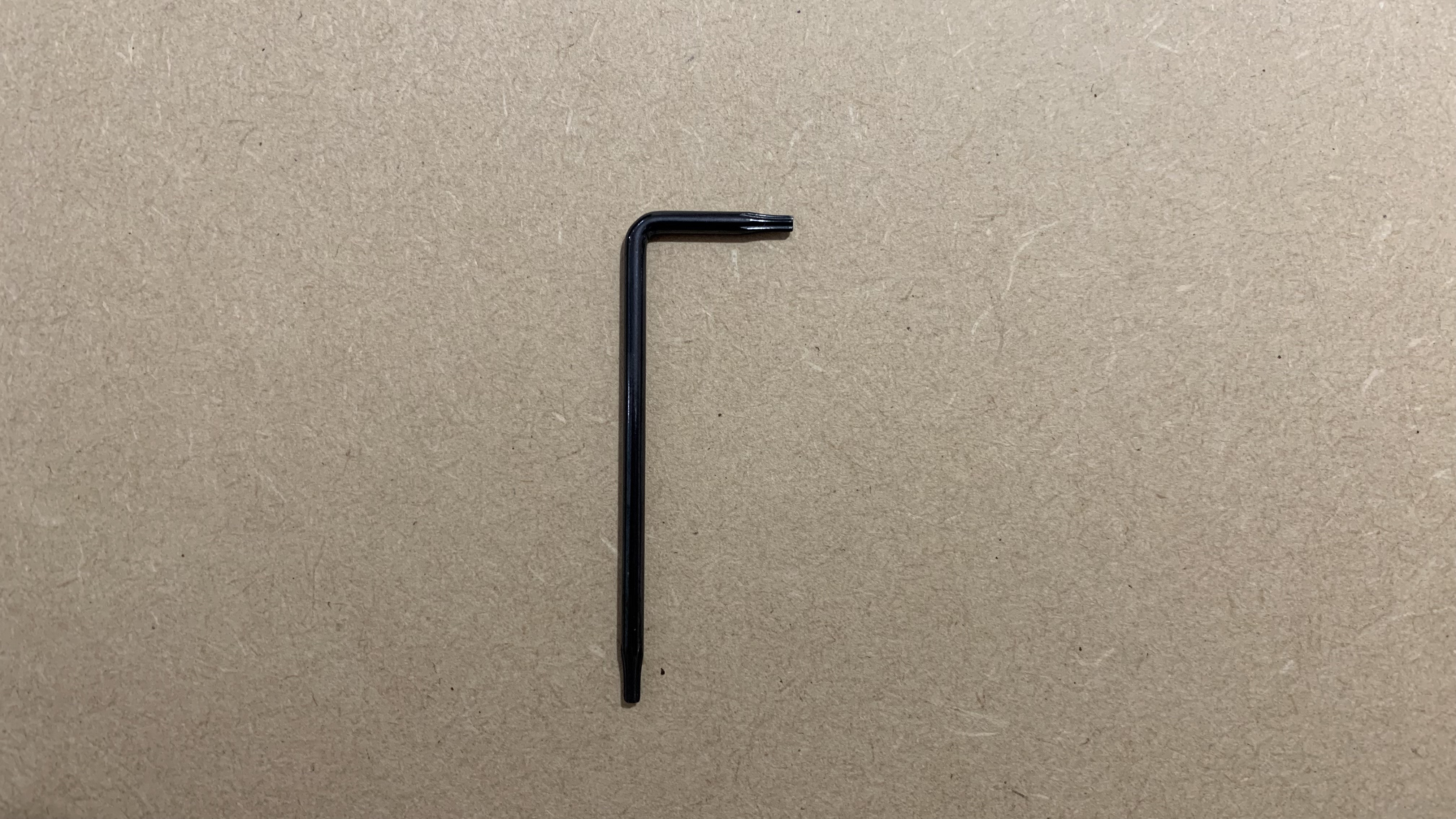

- トルクスT8ドライバー
ステップ 1
本体の電源を切り、電源コードを抜いてください。
ステップ 2
T8ドライバーを使用して、本体背面の8本のネジを外し、板金とドアカバーを緩めてください（板金とドアカバーは一体になっています）。
ステップ 3
まず、動画に示されているように、板金とドアカバーを前方に押すか、少し後方に引いて作業スペースを確保してください。
ステップ 4
図のようにモーターケーブルを取り外してください。
（カメラケーブルを取り外しやすくするためです）
ステップ 5
まずクリップを開き、次にカメラケーブルを引き抜いて、カメラケーブルを取り外してください。
クリップ閉じた状態
クリップ開いた状態
カメラケーブルを引き抜いた状態
ステップ 6
これで、ドアカバーと板金を完全に取り外すことができます。
ステップ 7

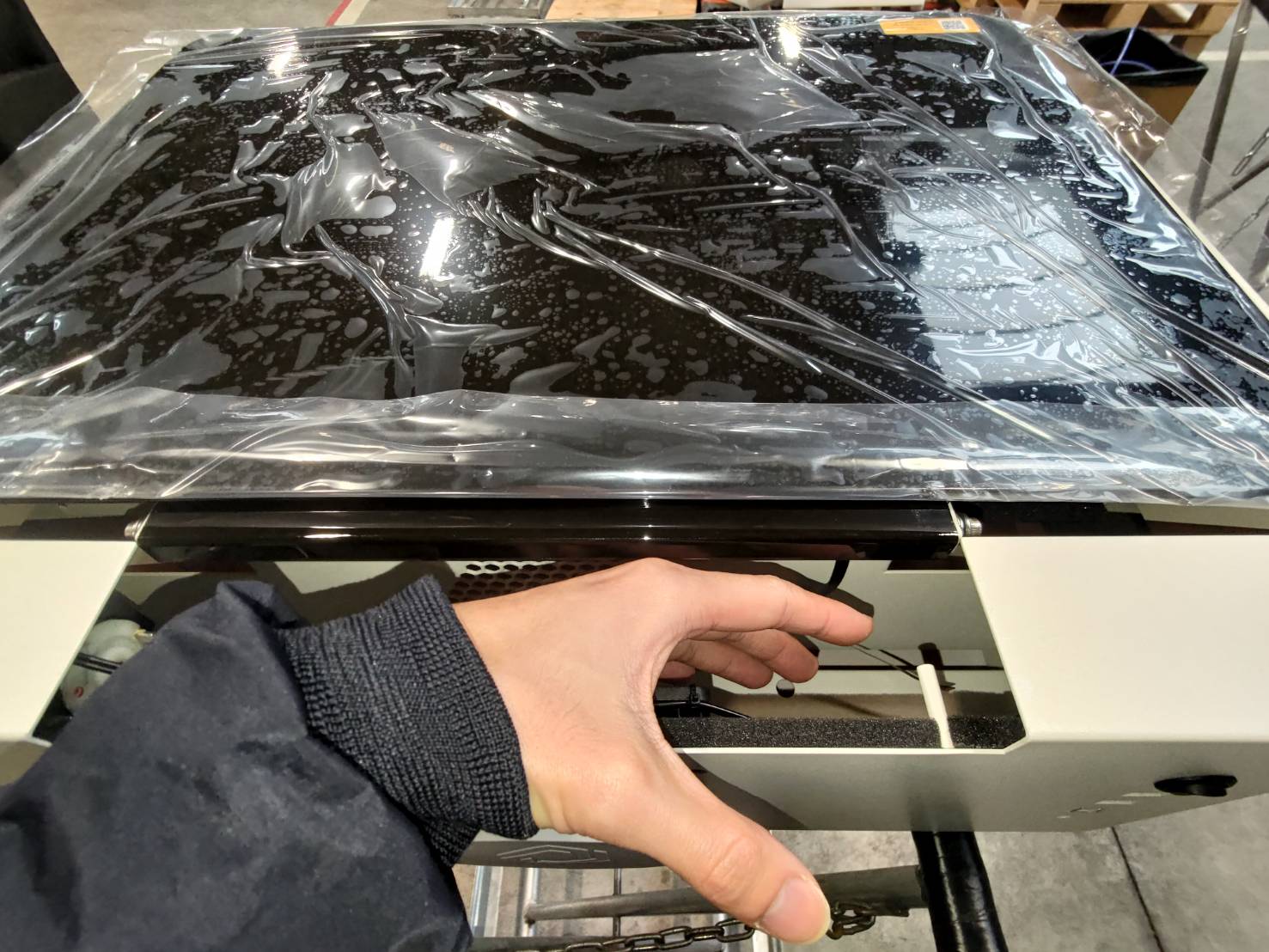

新しいドアカバーを本体に取り付ける際、内部に手が届くようにスペースを空けてください。
ステップ 8
カメラケーブルを基板に再接続し、必ずコネクタのロックを閉じてください。
ケーブルの金属面がメインボードまたは作業者側を向くように注意してください。
ケーブルの金属面
金属面がボードまたは作業者側を向くようにしてください
ケーブルを挿入
コネクタのロックを閉じる
ステップ 9
モーターケーブルを接続してください。
ステップ 10
ドアカバーと金属板をファン側に最後まで押し込み、8本のネジで固定します。
ステップ 11
以上の手順が完了すれば、交換作業は正常に終了しています。
ただし、作業中にカメラが変更されているため、本体を使用する前にカメラキャリブレーションを実行してください。
詳細は以下のページをご参照ください： Camera Calibration
