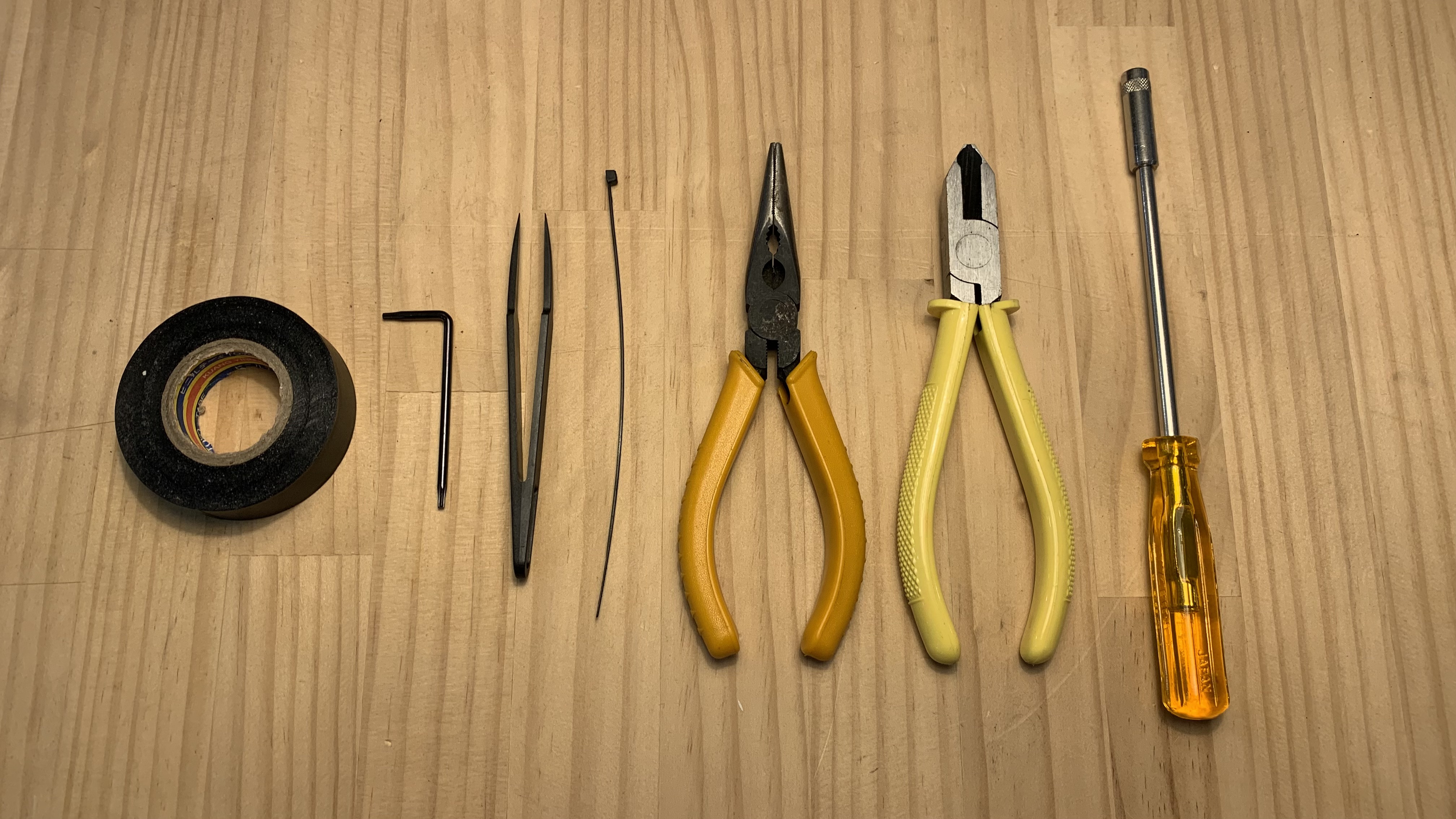

必要な工具:
- トルクスT8ドライバー
- 5.5mmソケットレンチ
- ニッパー
- ラジオペンチ
- 結束バンドまたはテープ
- ピンセット
手順1
機器の電源を切り、電源コードを抜いてください。
手順2
プレート上のネジを外してください。 T8ネジ x 8本（プレートとドアカバーが接続されています）
手順3
プレートとドアカバーを少し前方にずらしてください。
Stモーターケーブルを取り外してください。このケーブルを外すと、カメラケーブルの取り外しが容易になります。
手順5
カメラケーブルを取り外してください。
ケーブルを固定しているクリップがあります。クリップを開いてからカメラケーブルを取り外してください。
（このステップではピンセットが役立つ場合があります）
(このステップではピンセットが役立つかもしれません)
クリップロック：
クリップロック解除：
ケーブルを取り外してください：
ステップ 6
プレートとドアカバーを取り外してください。

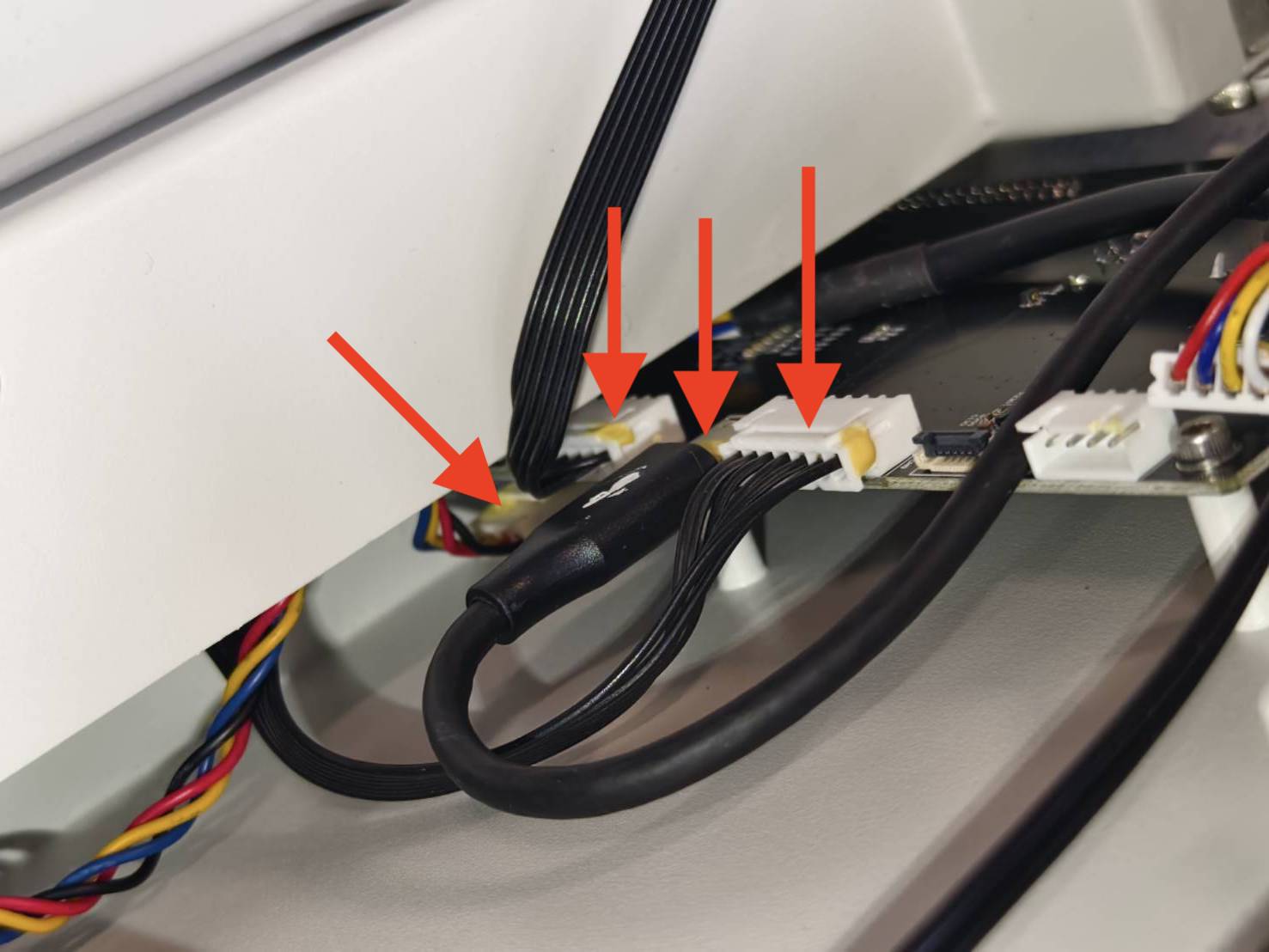

ステップ7

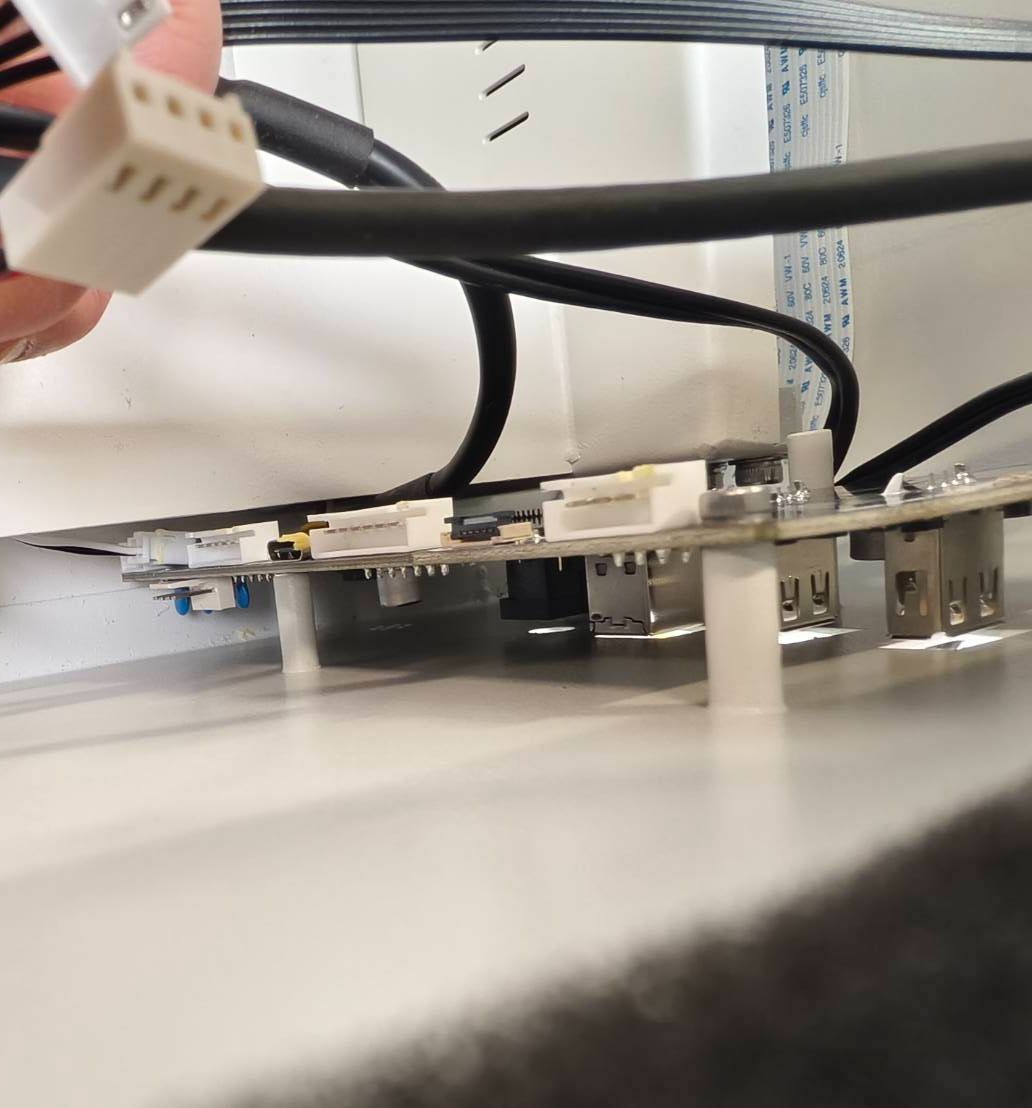

他の4本のケーブルを取り外し、底部の2ピンケーブルは接続したままにしてください。
(このステップではピンセットが役立つかもしれません)

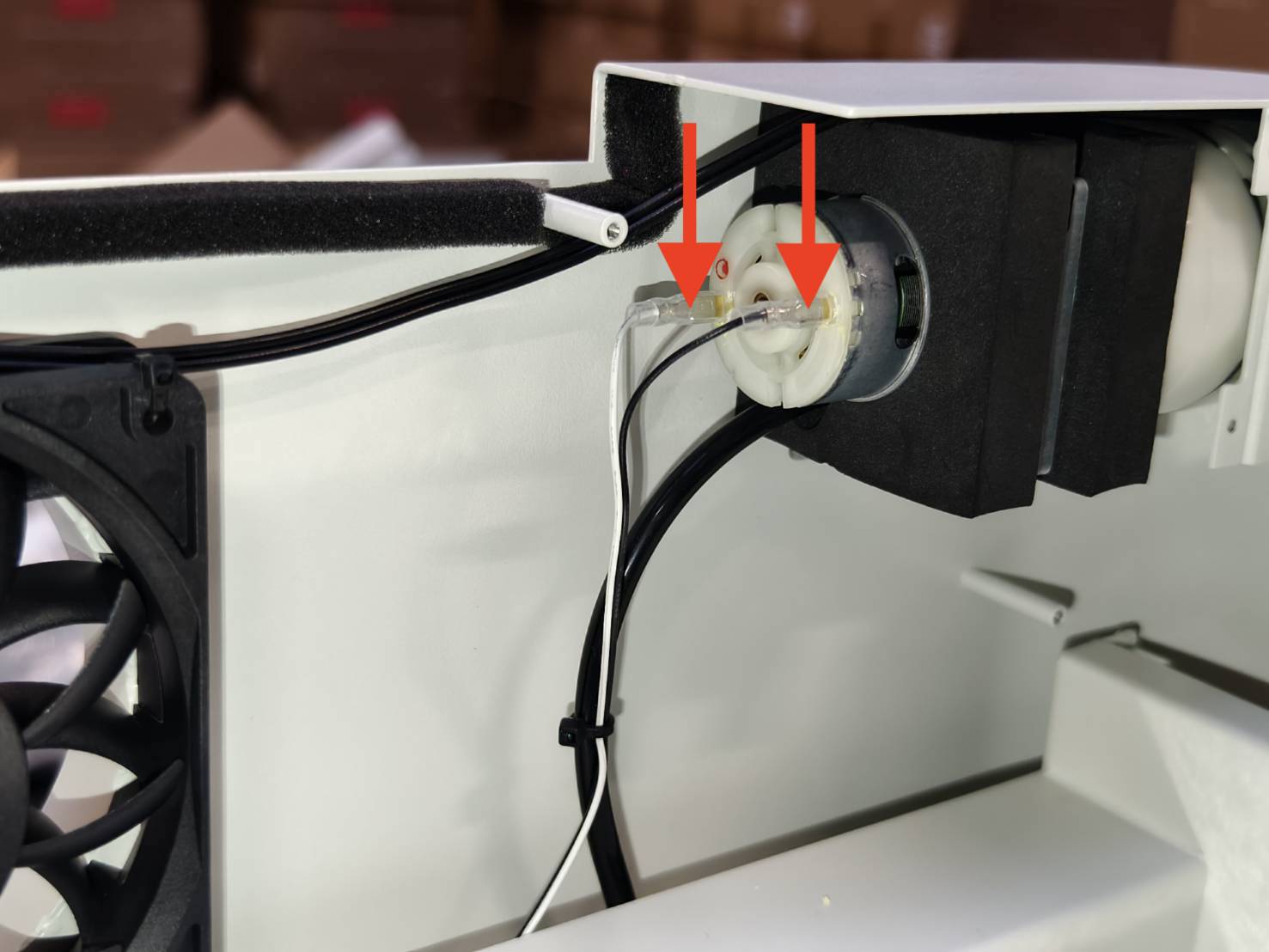

ステップ8

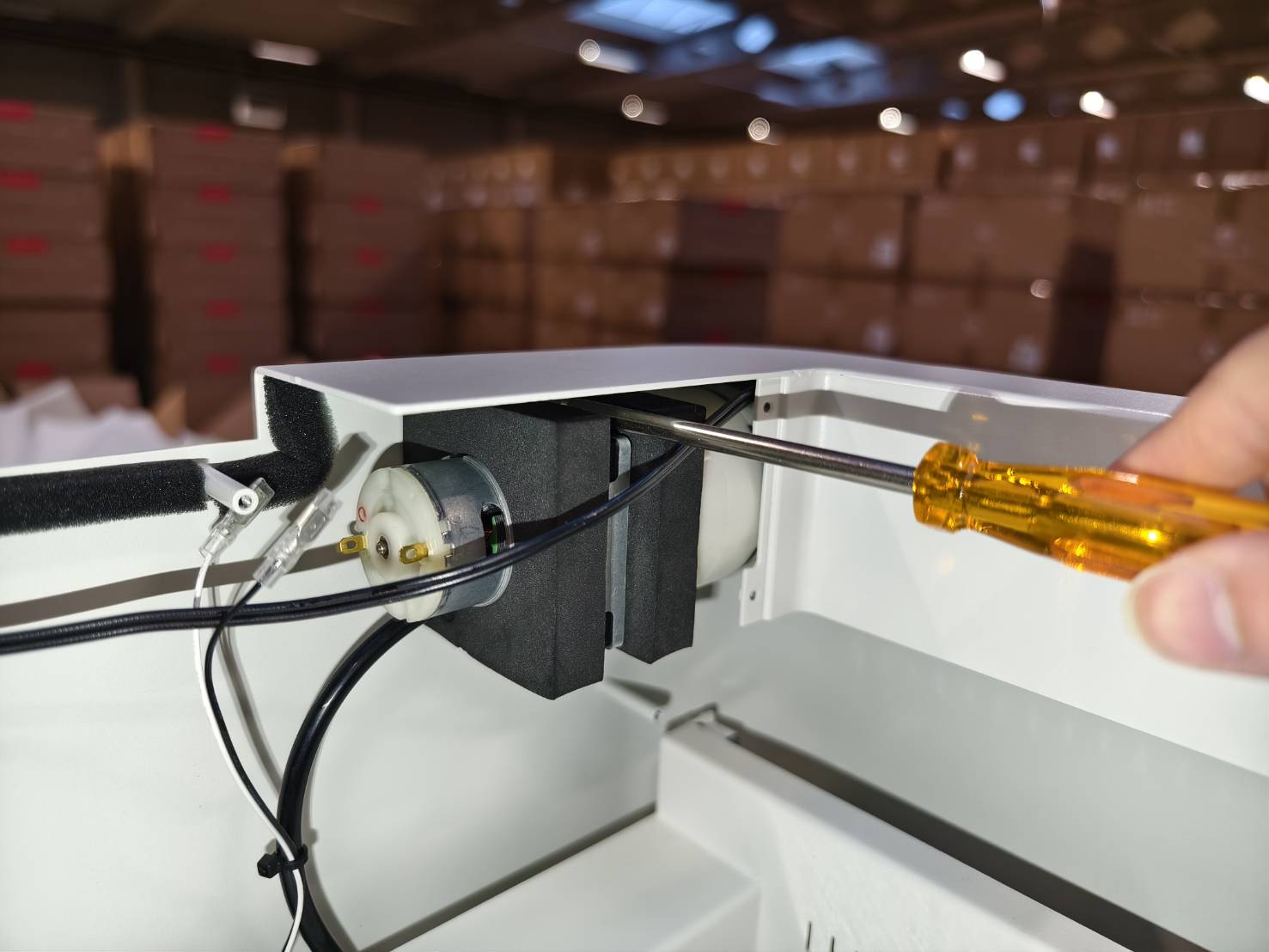

エアポンプに接続されている配線を外してください。
⚠︎ 注意:
配線を取り外した後、
- エアポンプのみ、またはエアポンプとケーブルの両方を交換する場合は、 ステップ9.
- ポンプケーブルのみを交換する場合は、 ステップ19.
ステップ9
（エアポンプを交換する場合のみ、この手順を続けてください。）

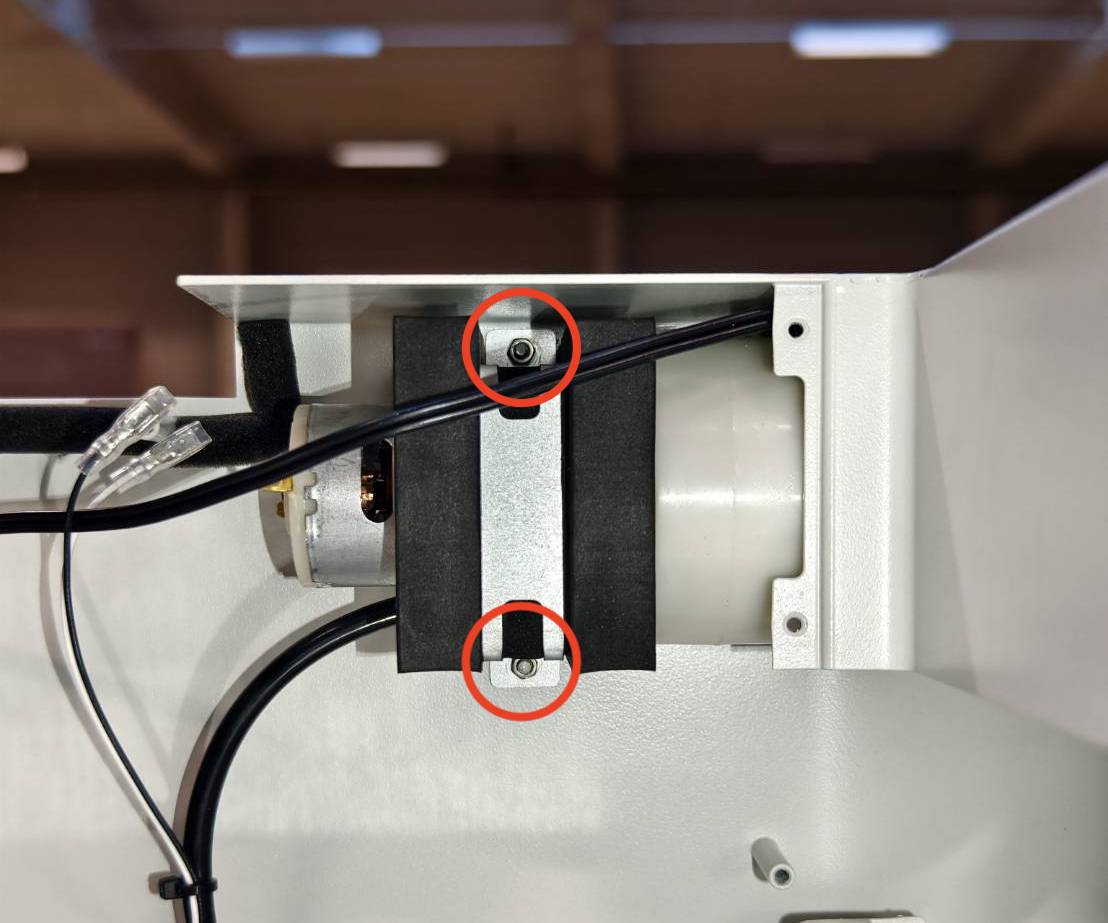

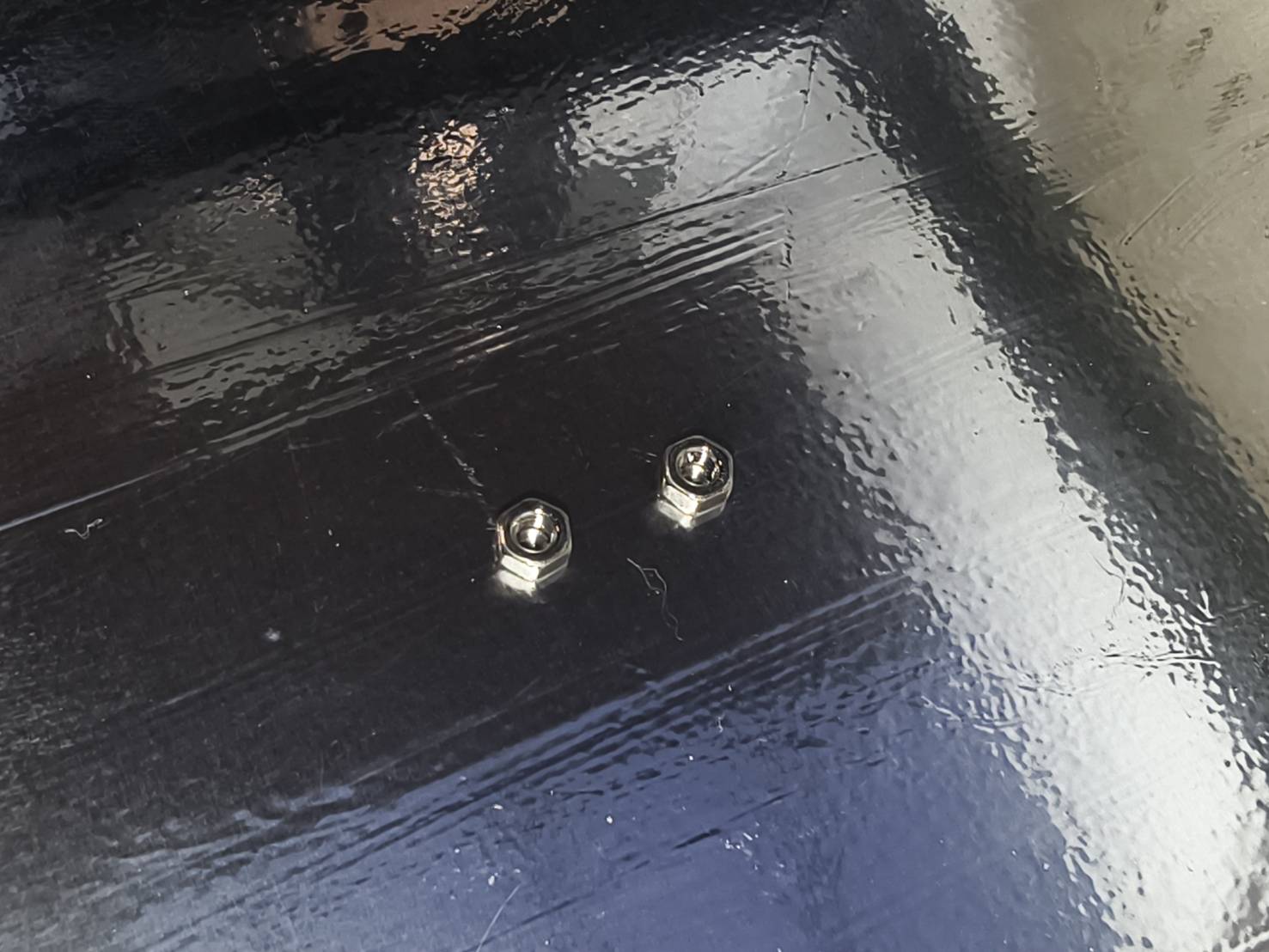

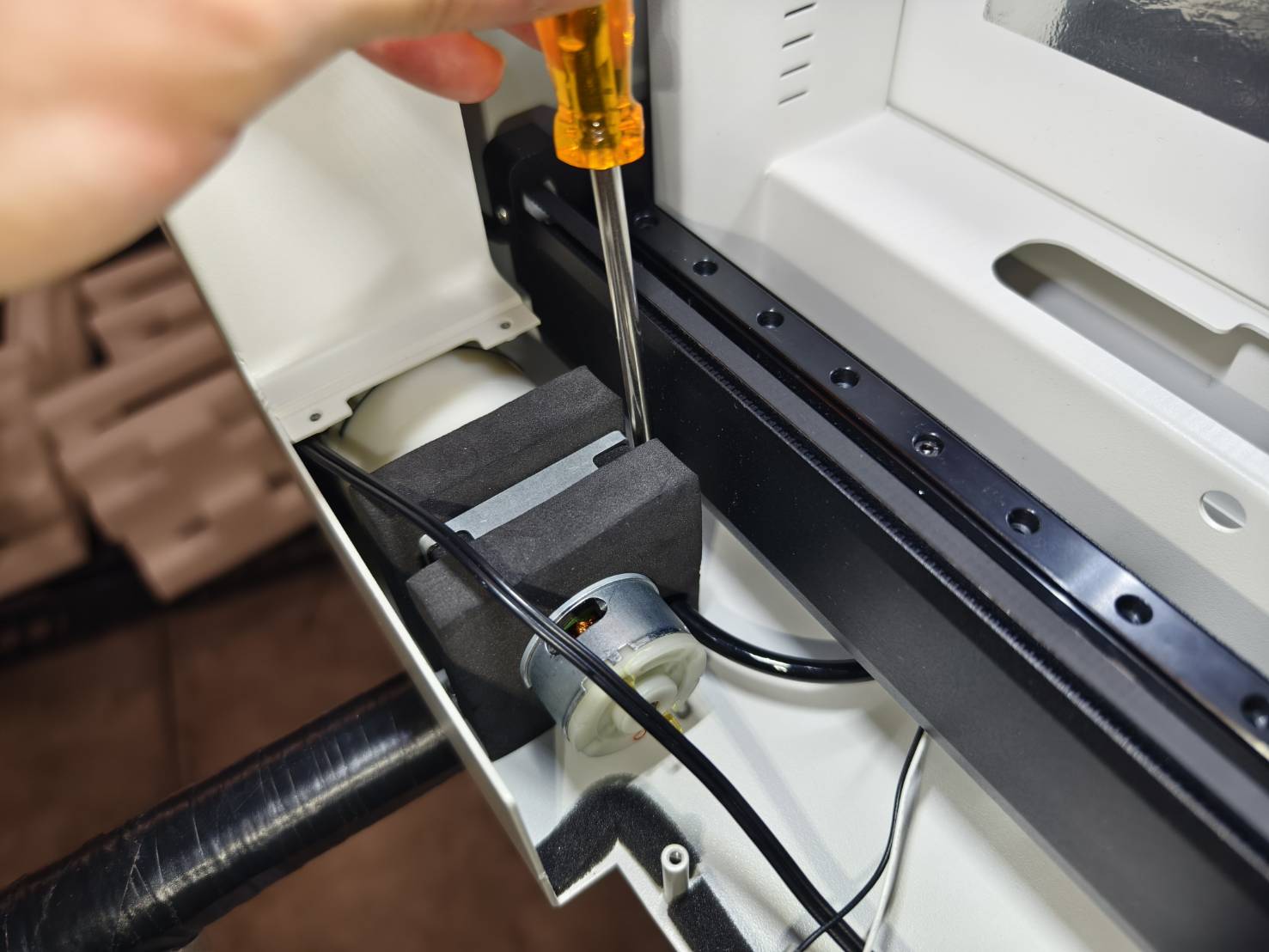

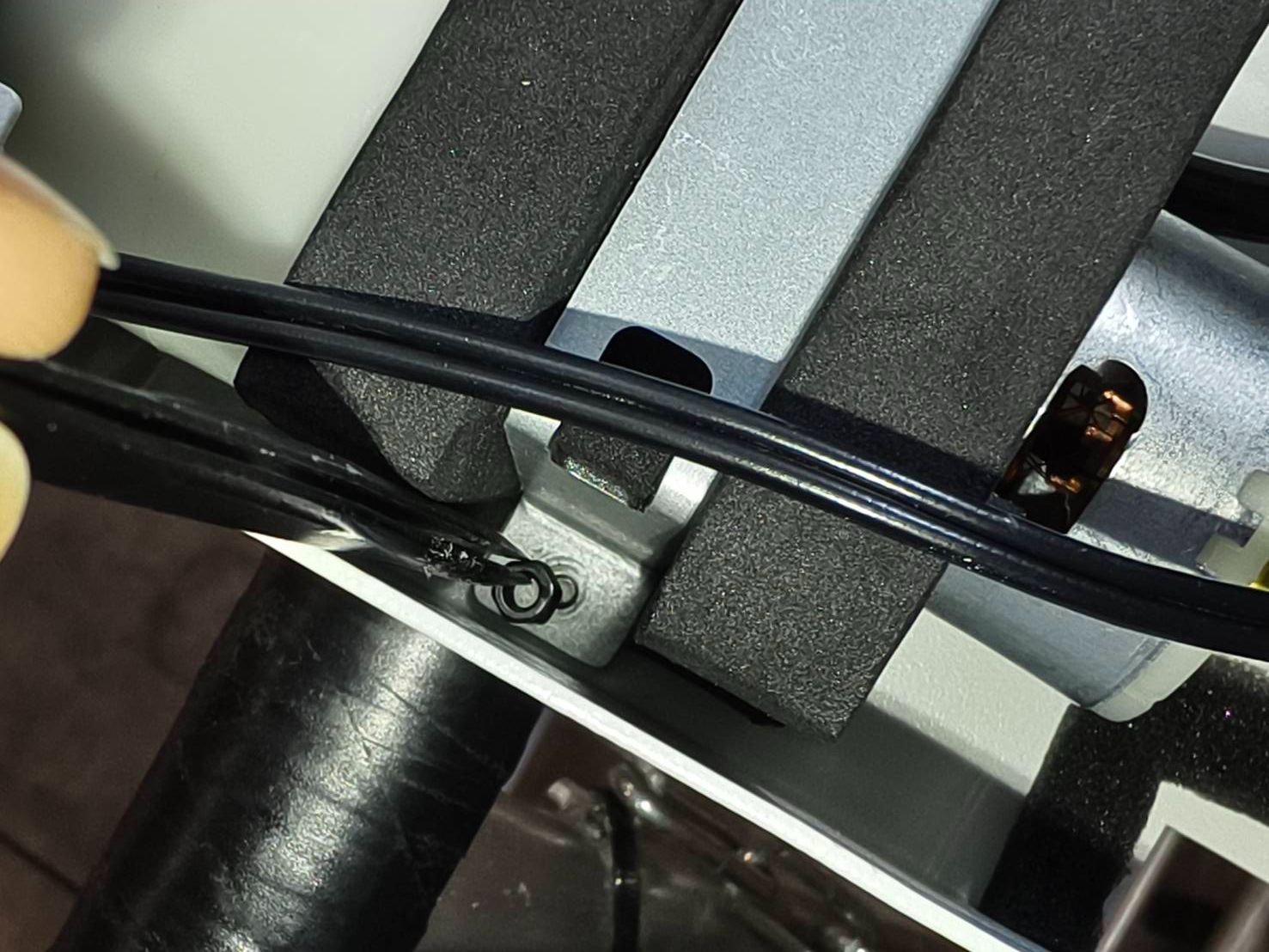

5.5mmソケットドライバーでナットを取り外します。次の手順でマシンを立てる必要があるため、ナットは安全に保管し、マシン内に置かないようにしてください。

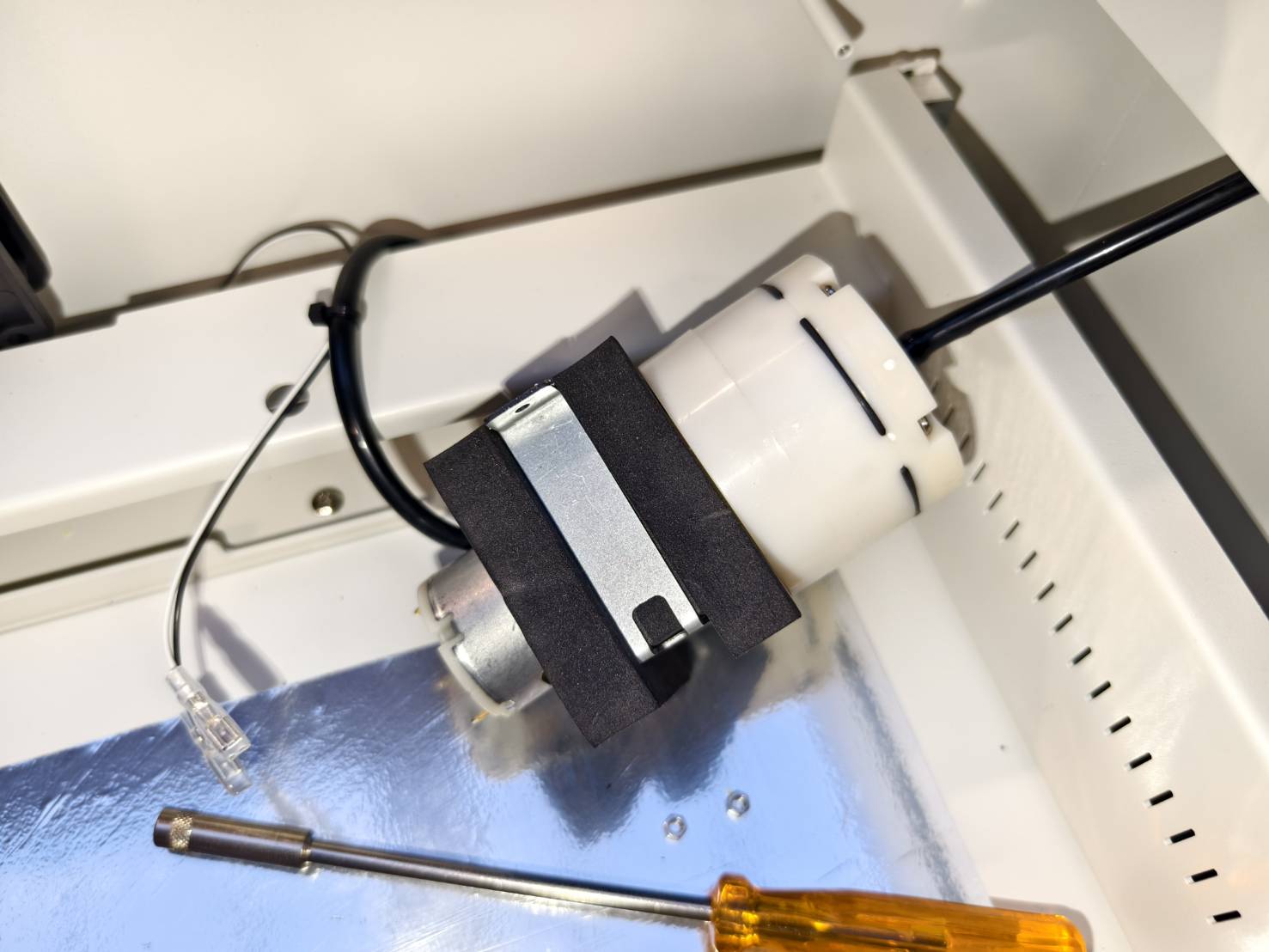

ステップ10

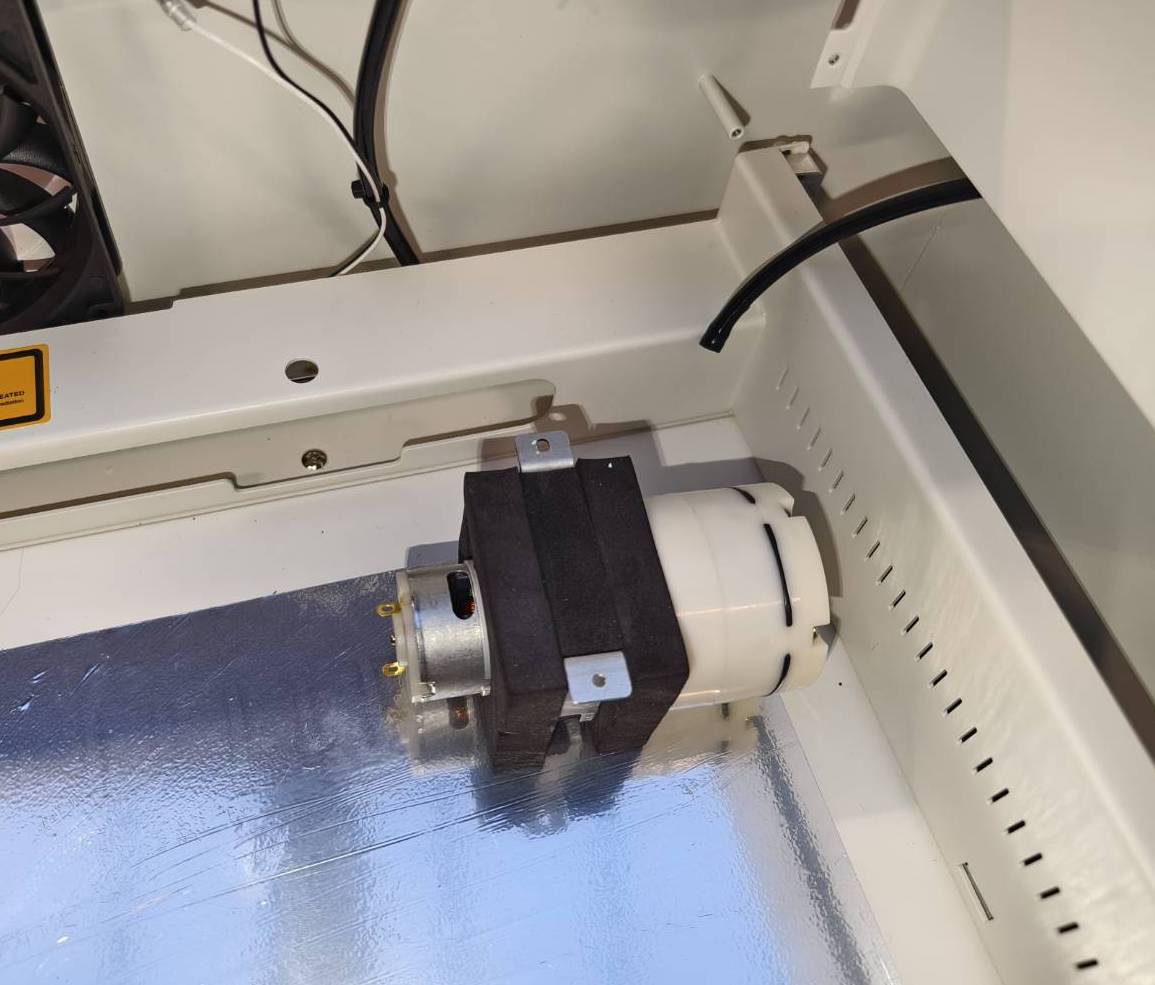

エアホースを接続したまま、エアポンプを取り外すことができるようになりました。
ステップ11

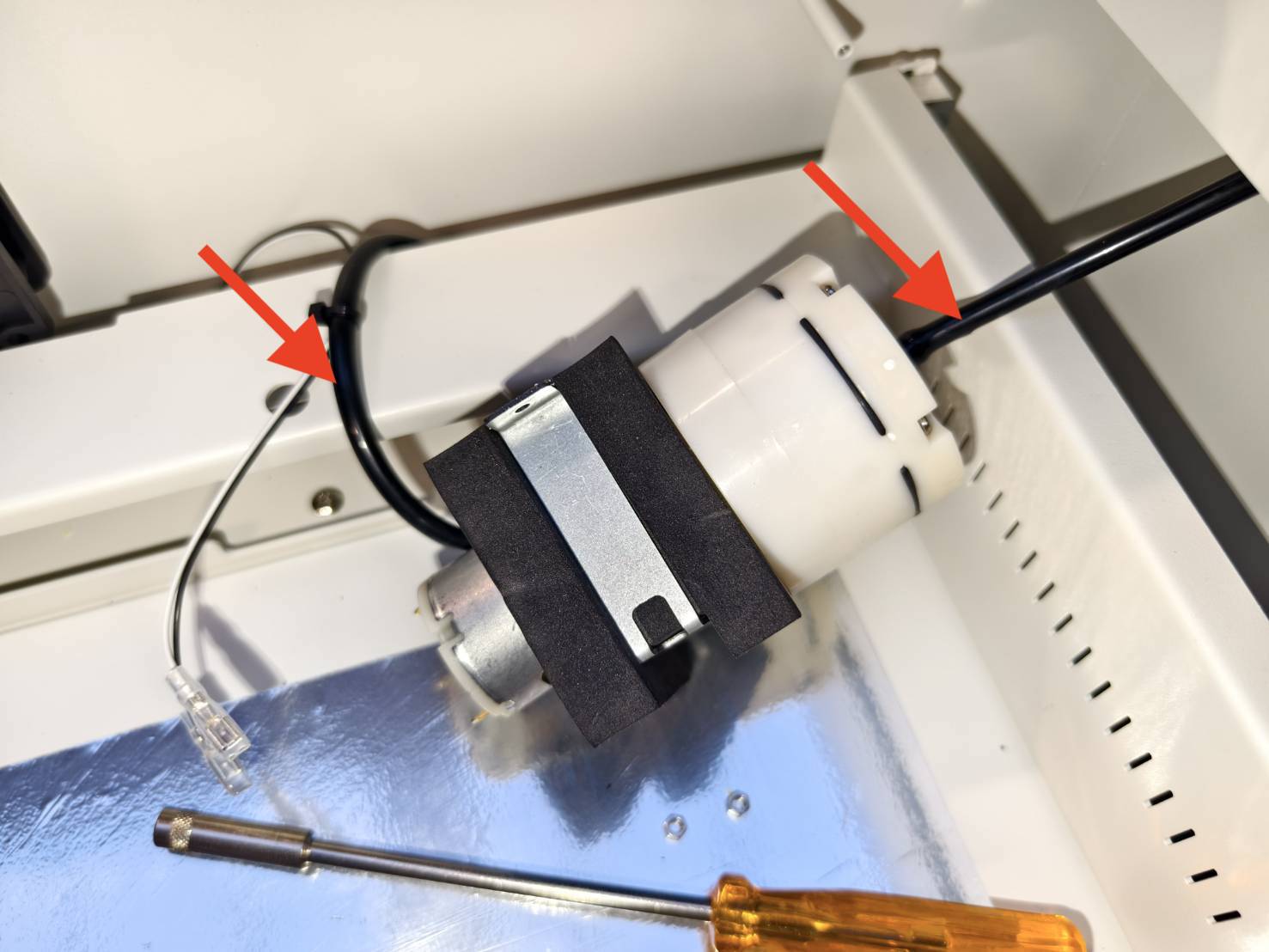

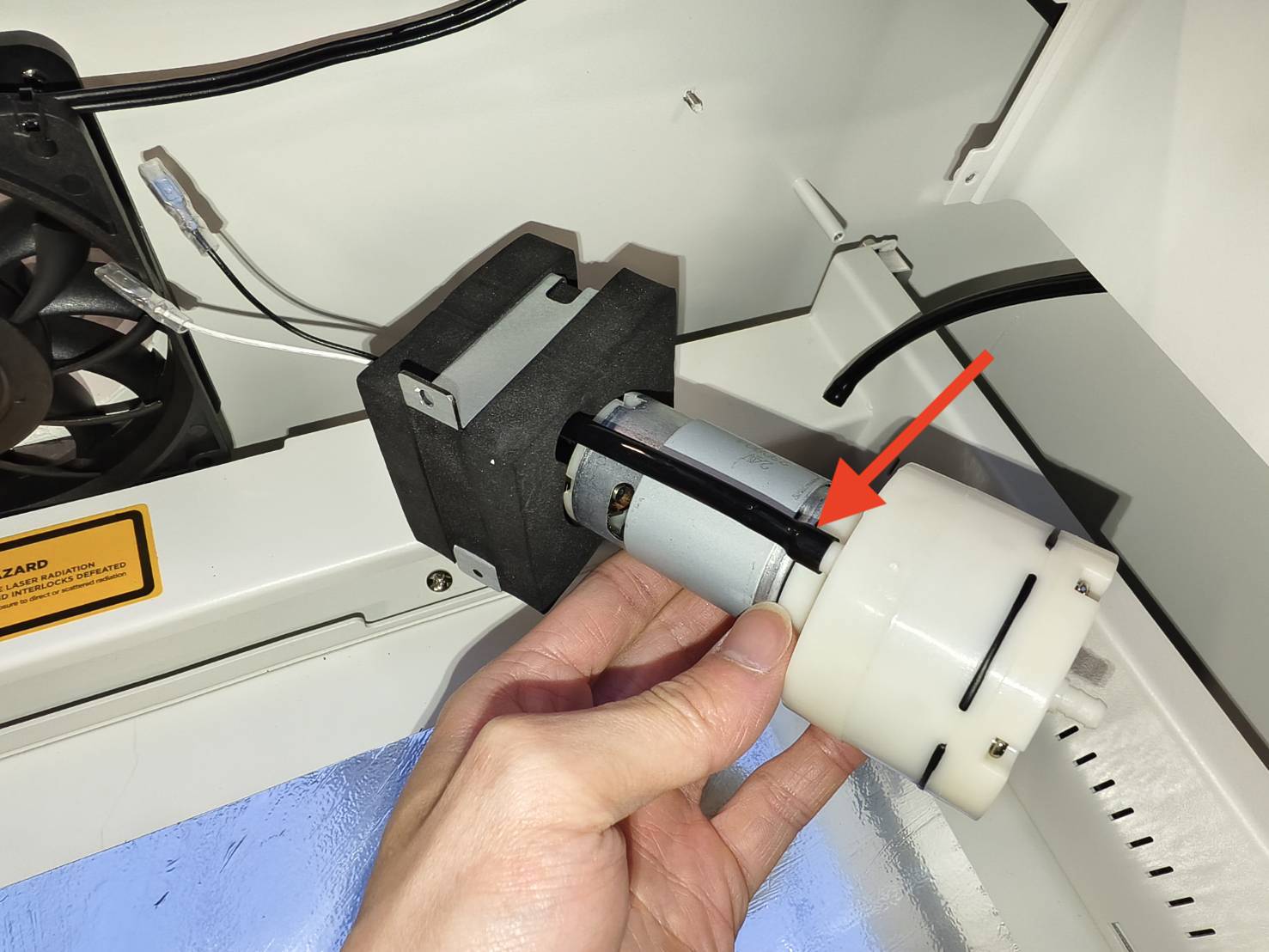

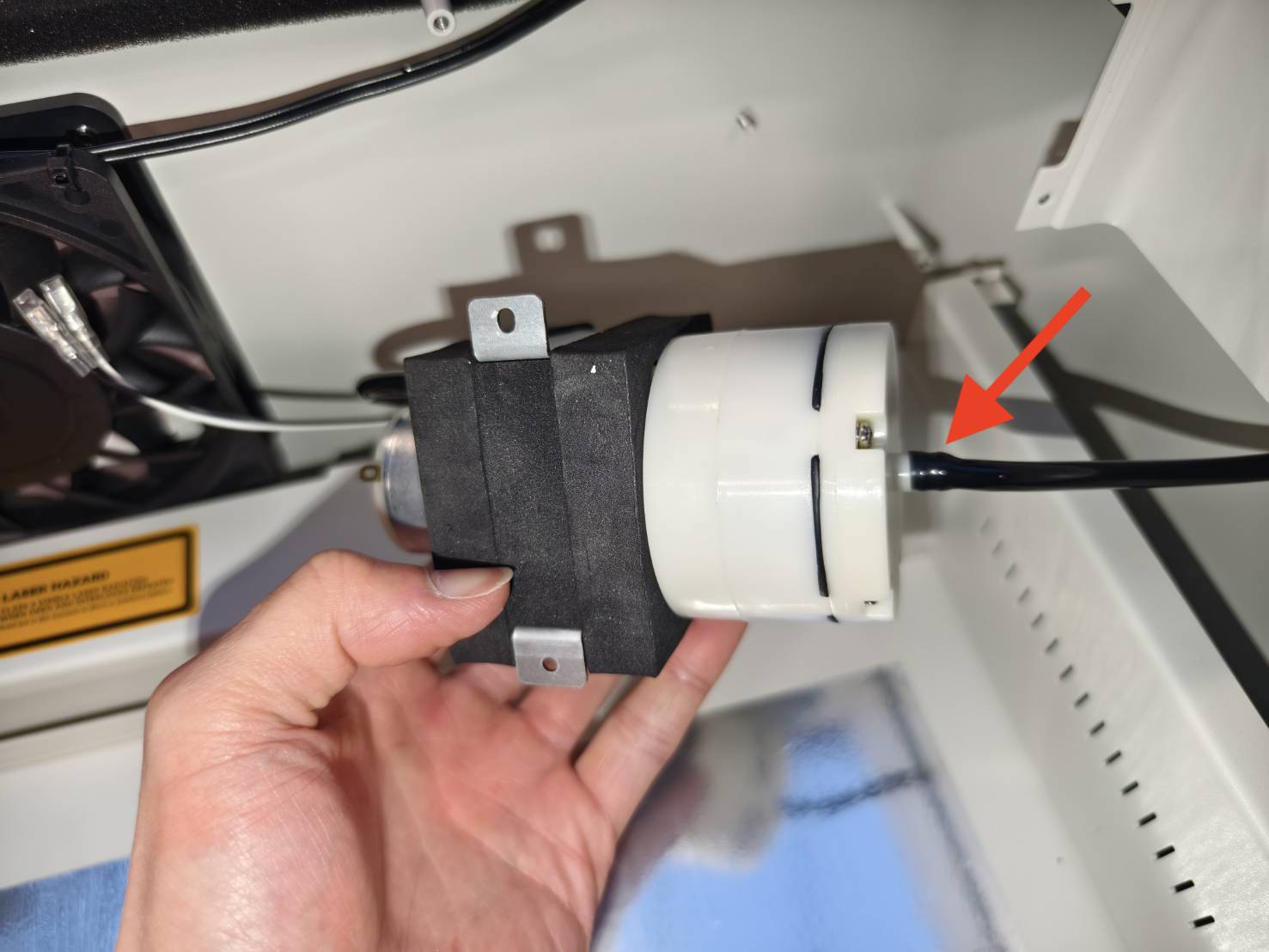

これらのエアホースをエアポンプから引き抜いて取り外します。

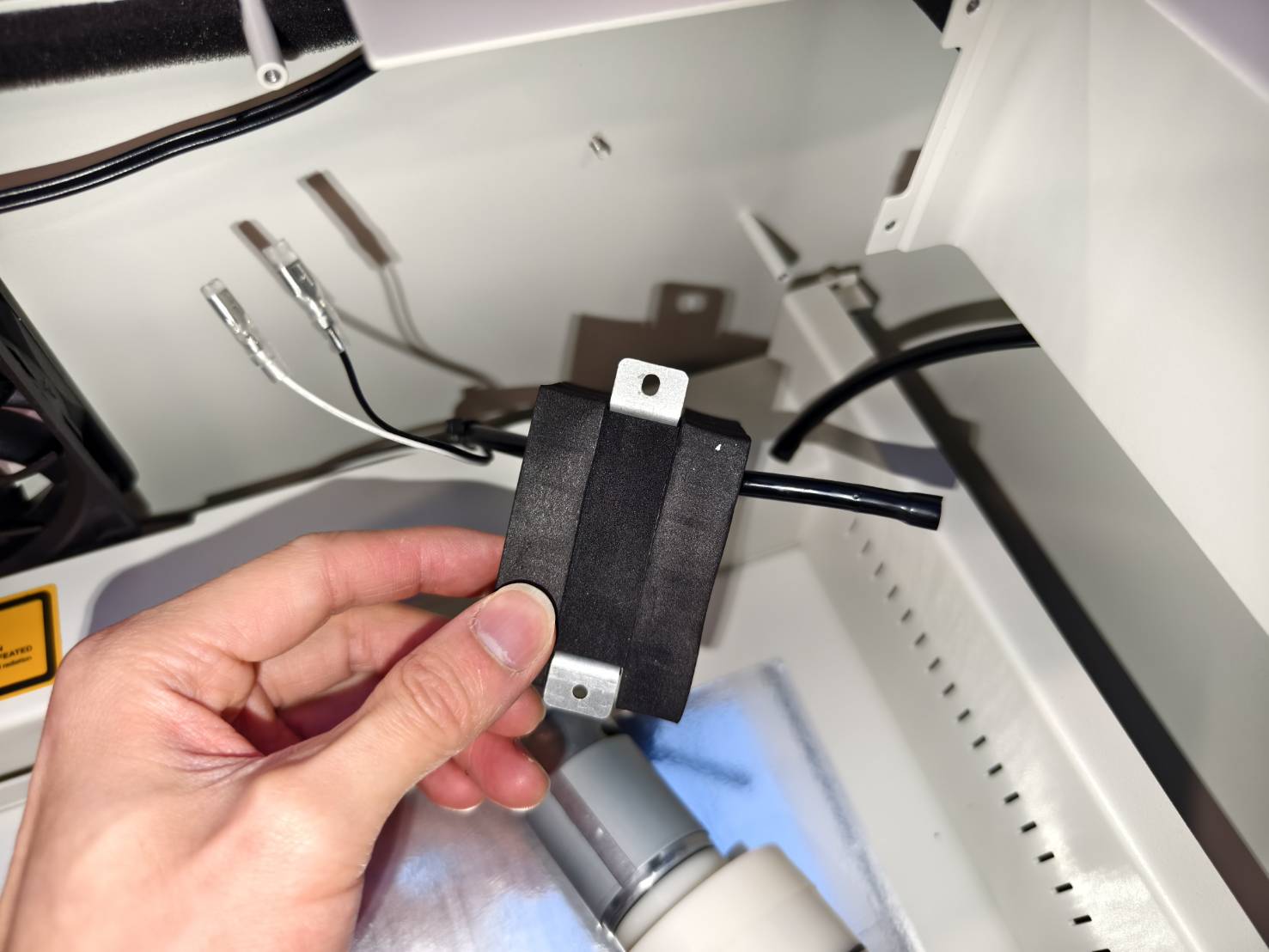

ステップ12

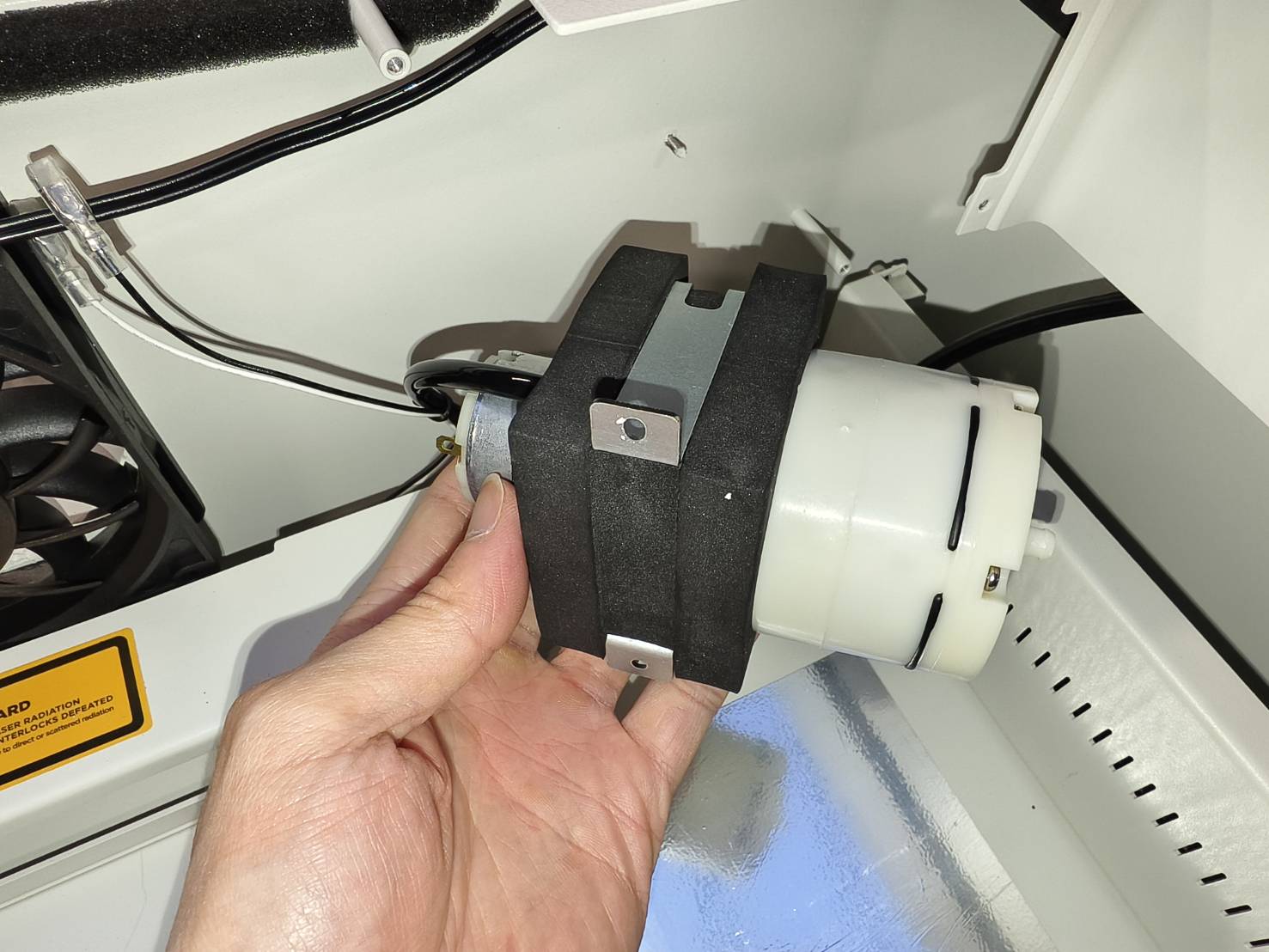

エアポンプをフォームと金属ブラケットから取り外します。

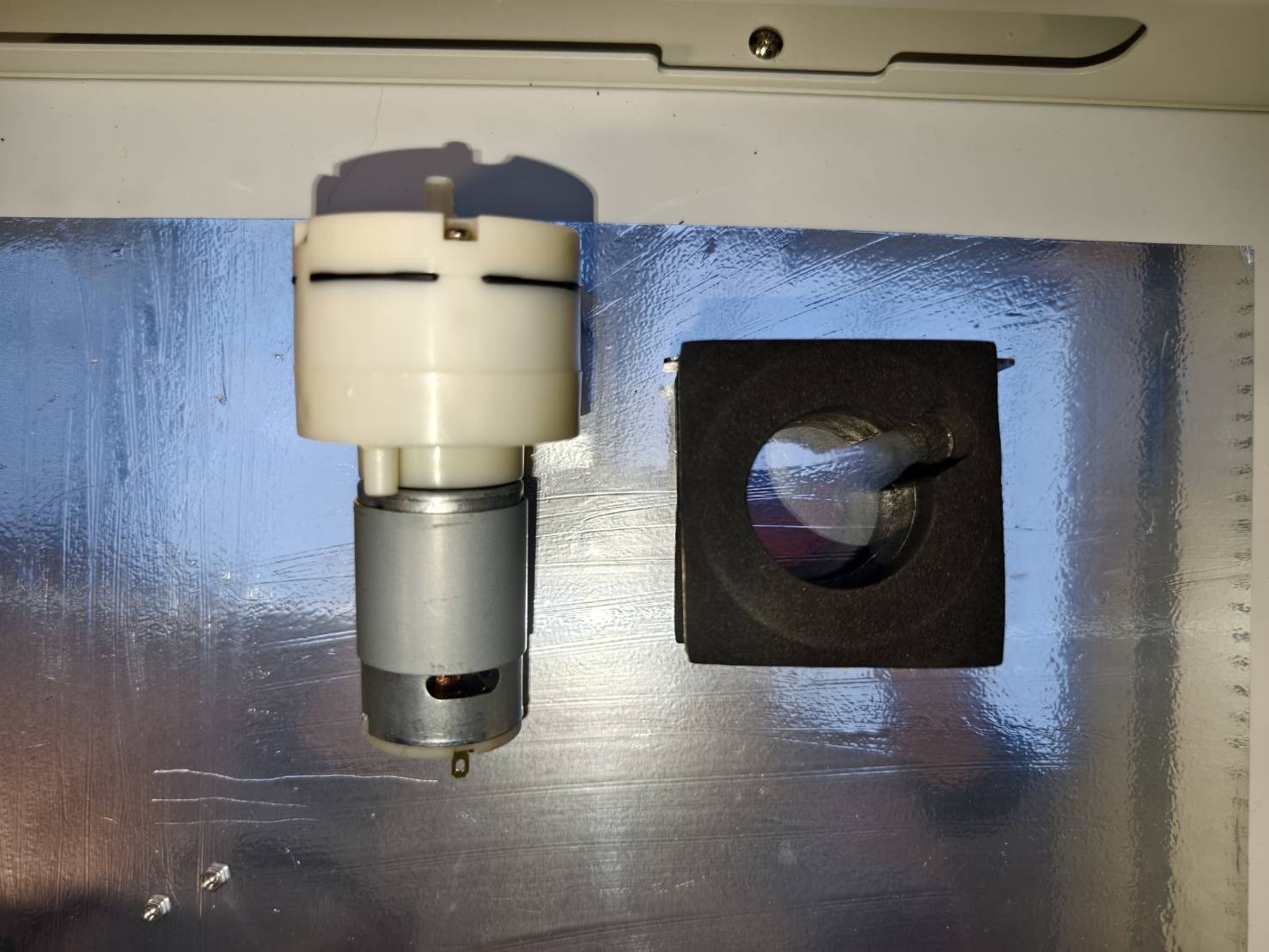

これで、エアポンプはマシンから完全に取り外されました。
ステップ13
新しいエアポンプにエアホースを取り付けます。下部のエアホースは、まずフォームを通し、その後エアポンプに取り付けてください。
ステップ14
もう一方のエアホースを新しいエアポンプに取り付けます。
ステップ15

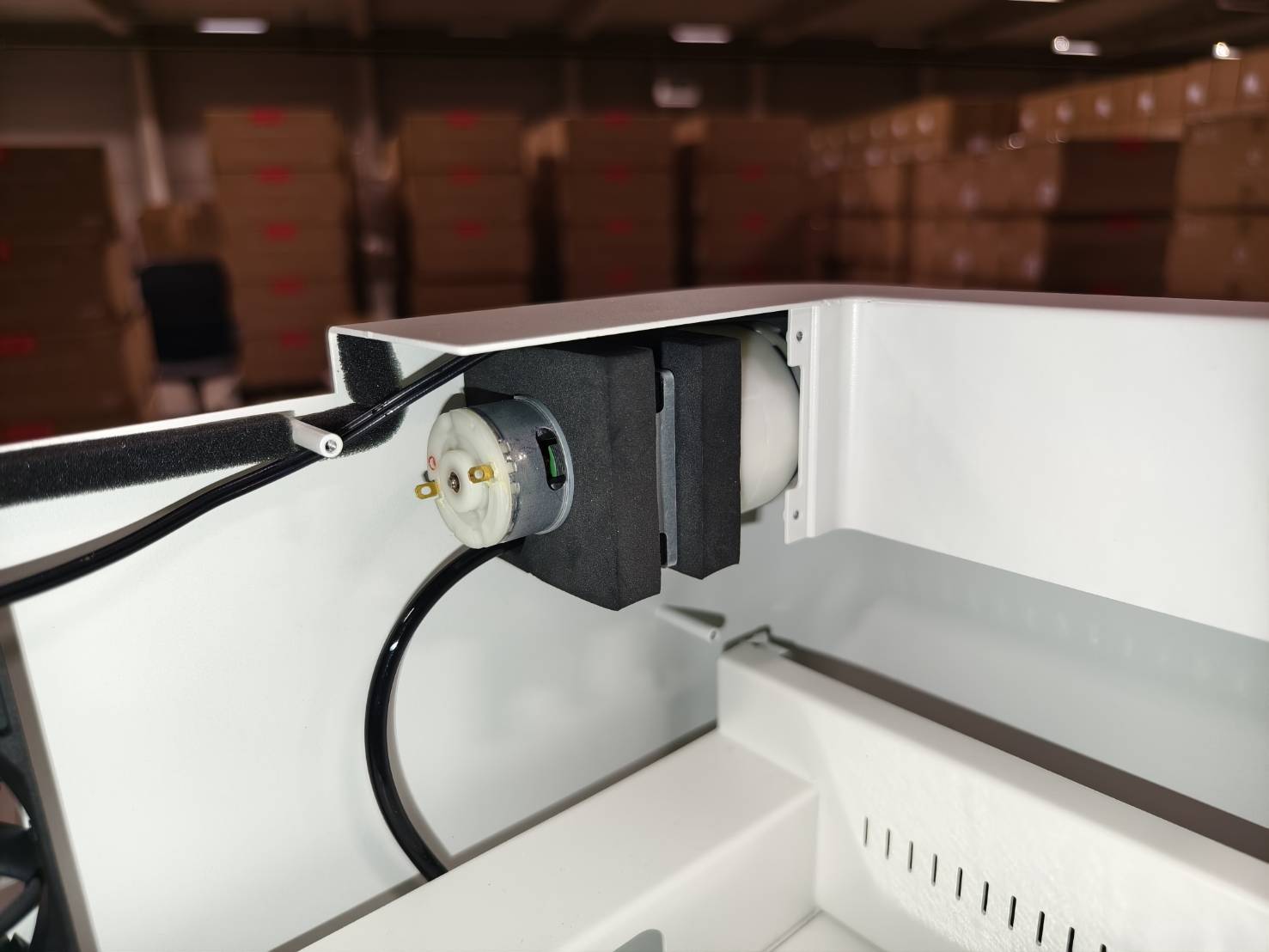

エアポンプをフォームとブラケットと共に元の位置に戻します。この時点では、ネジ止めしないでください。
ステップ16

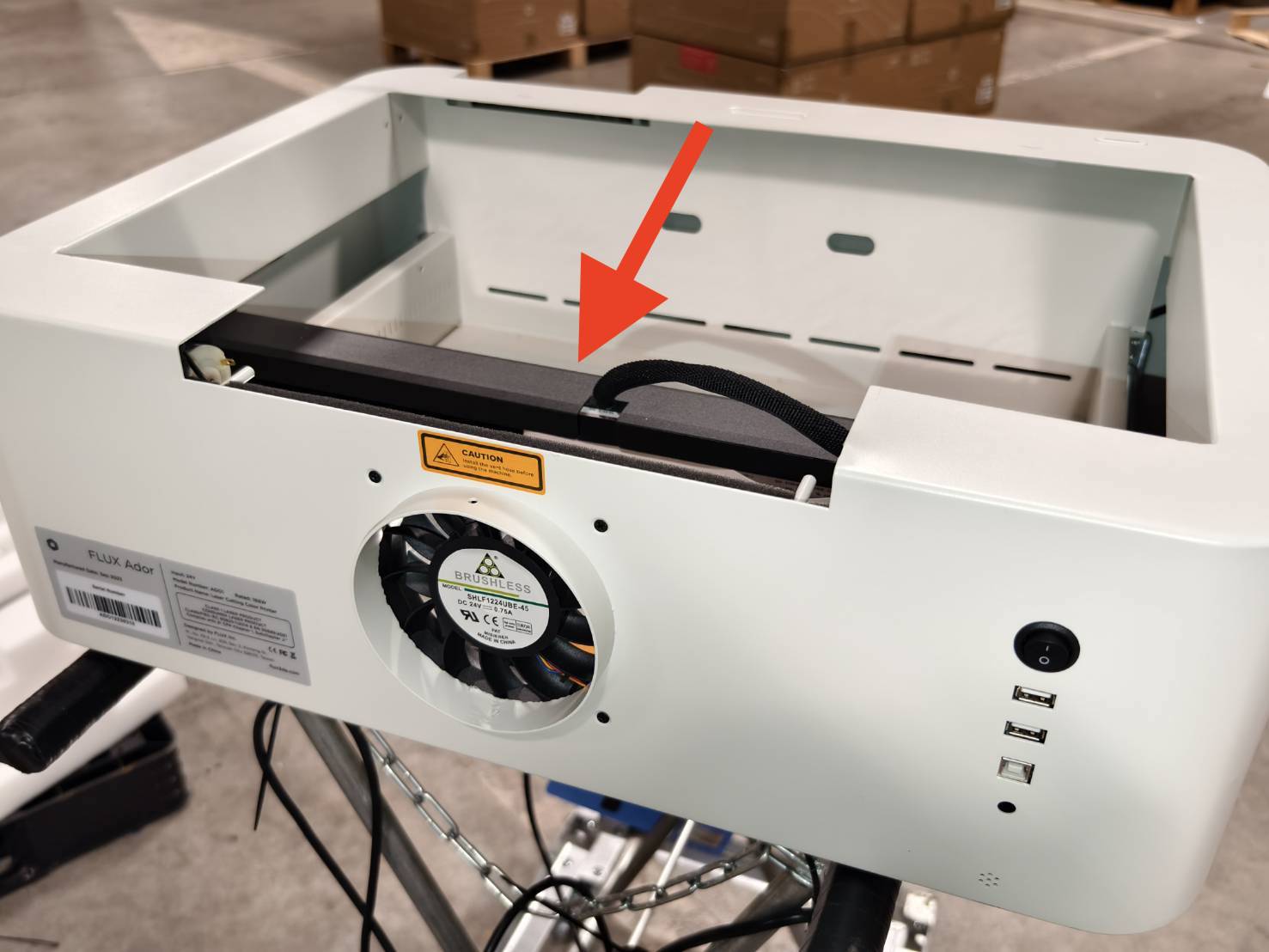

損傷を防ぐため、モジュールシート（X軸）をファン側に最後まで押し込みます。

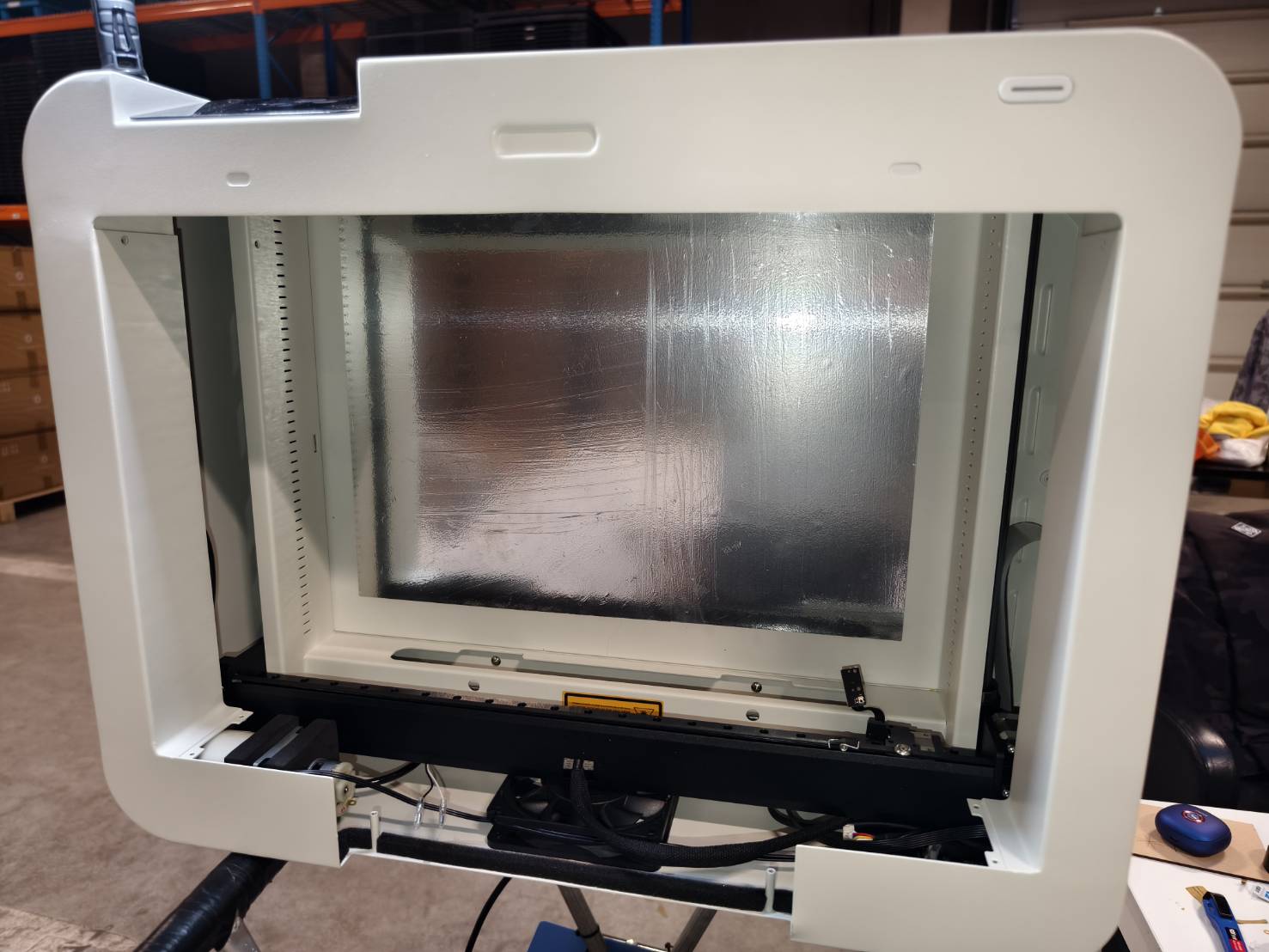

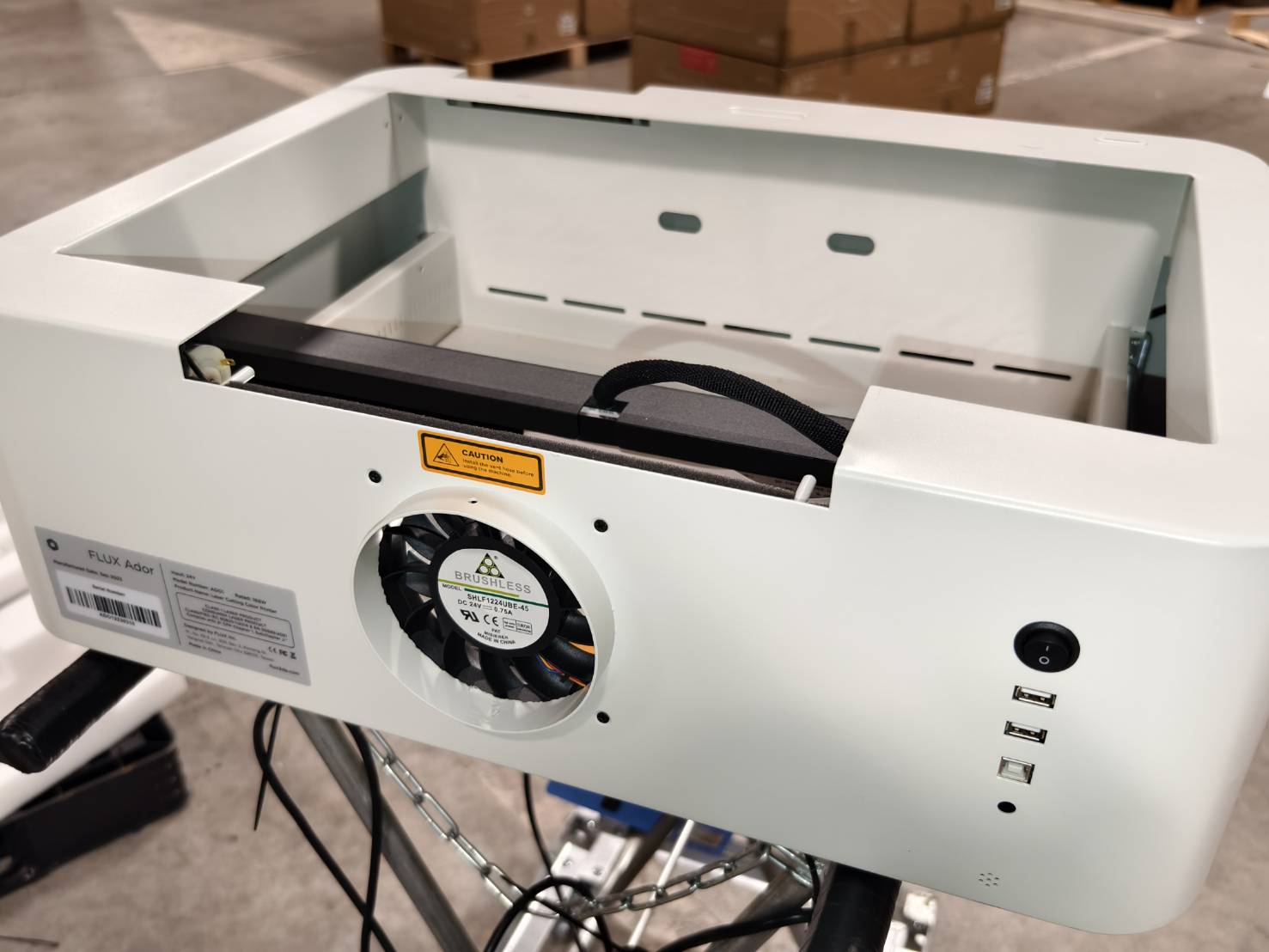

写真のように、機器を垂直位置に置きます。
ステップ17

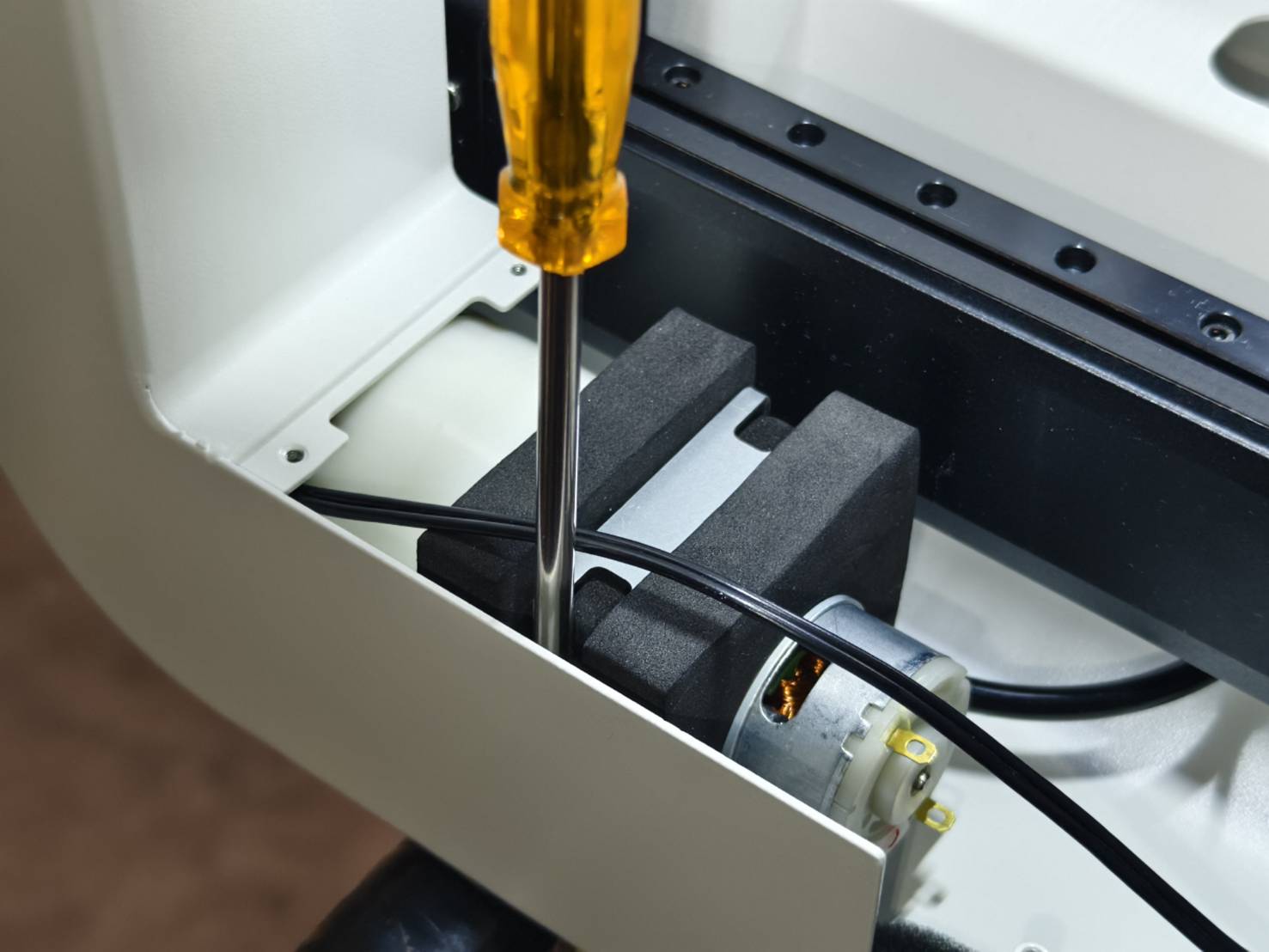

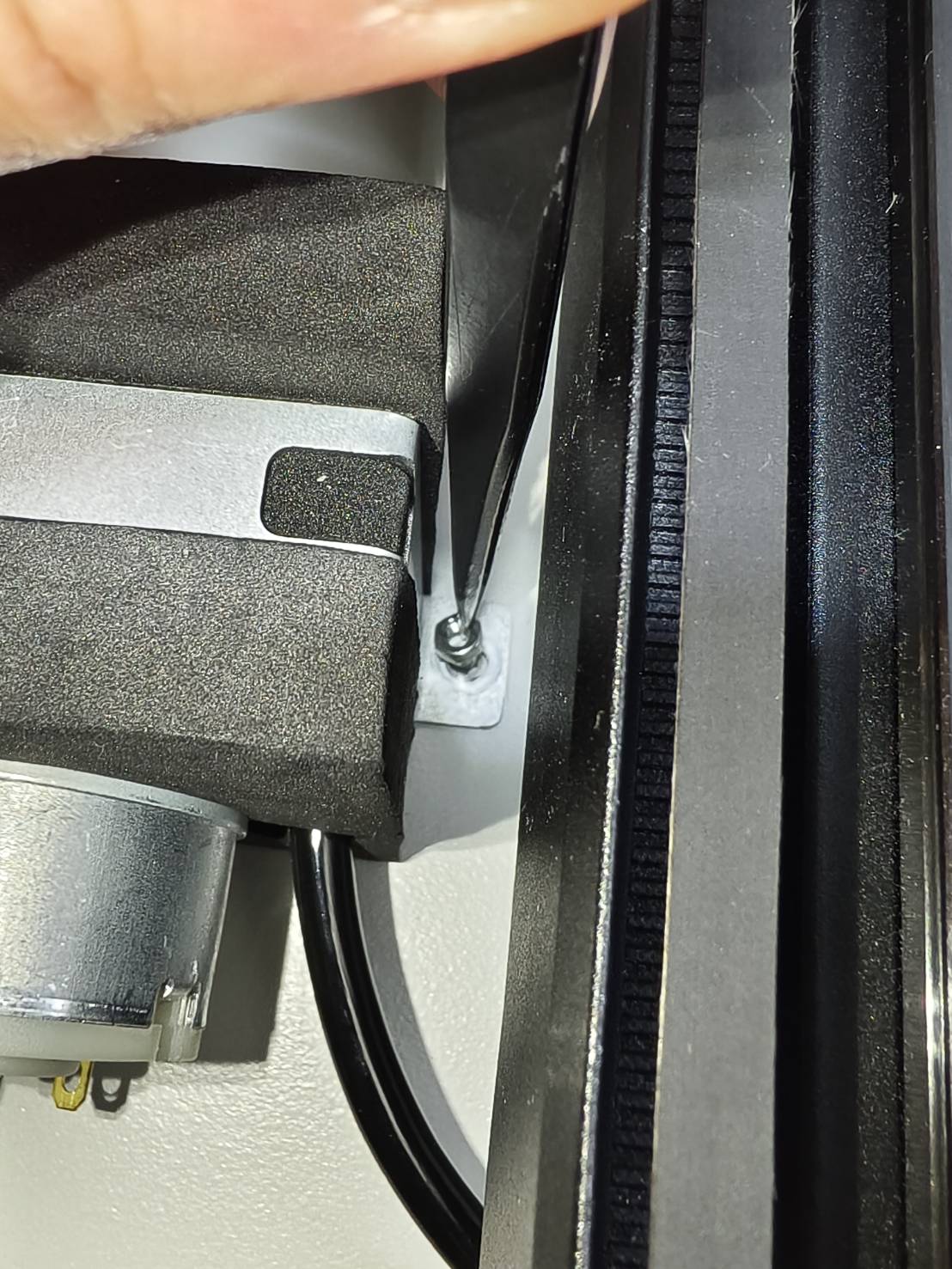

ピンセットを使用してナットをスタッドに配置し、ソケットレンチでしっかりと締めます。
両側で同じ作業を行います。
ステップ18
機器を元の位置に戻します。
注意：
このステップでエアポンプの交換は完了です。
エアポンプケーブルの交換が不要な場合は、 ステップ23 に進み、2ピンケーブルを直接接続してください。
ステップ19

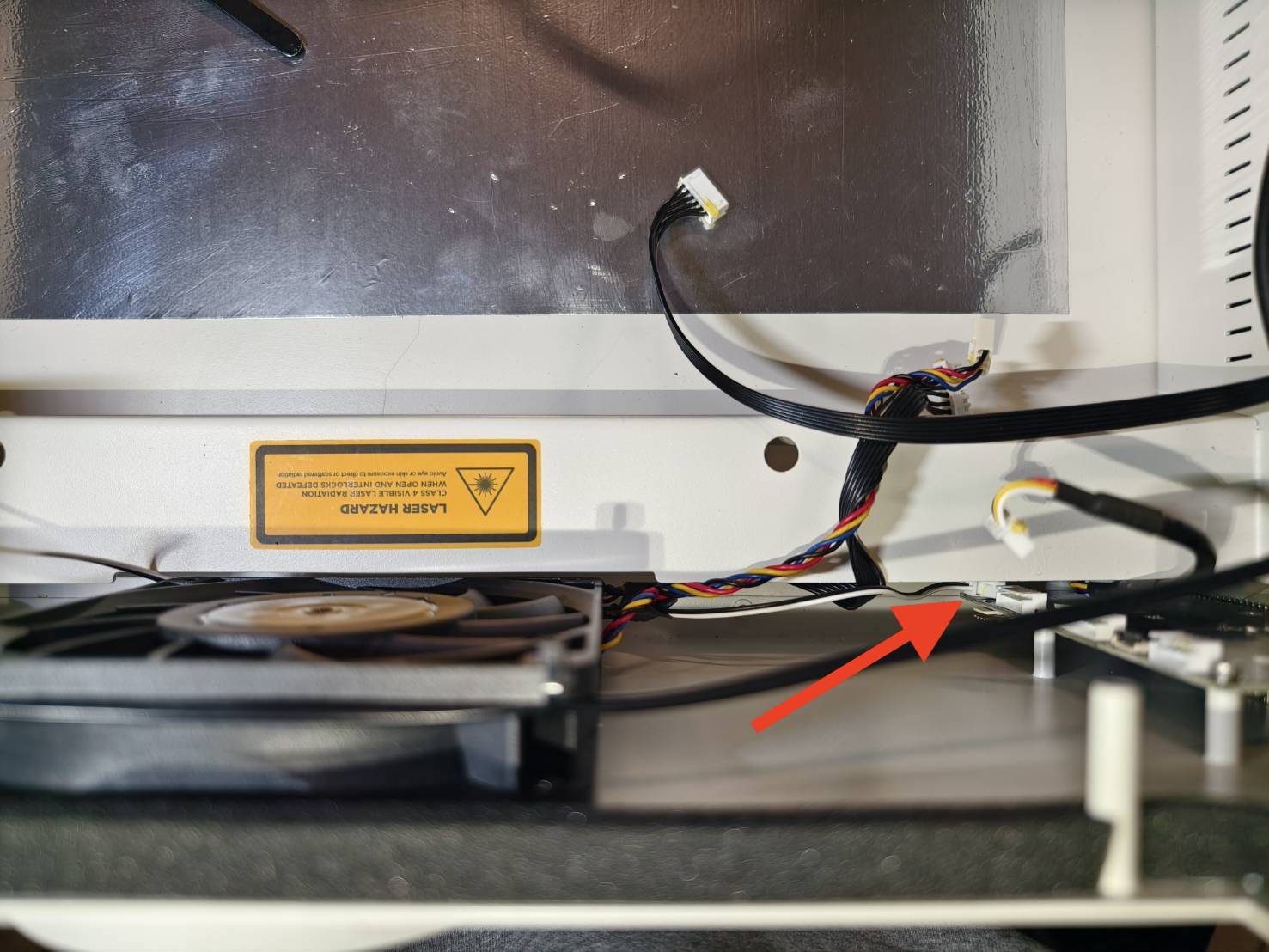

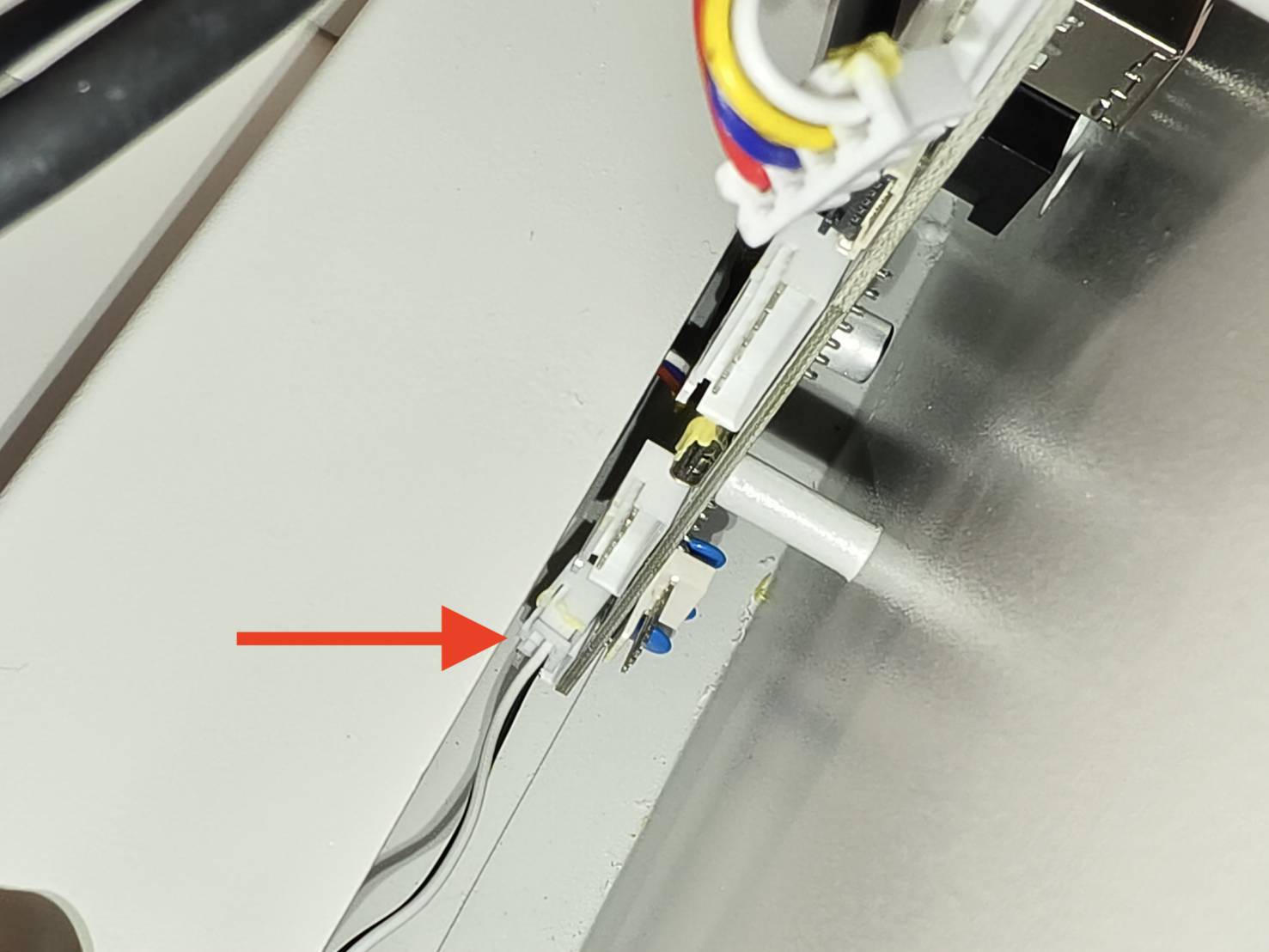

底面のメインボード上のエアポンプの2ピンケーブルを取り外します。
ステップ20

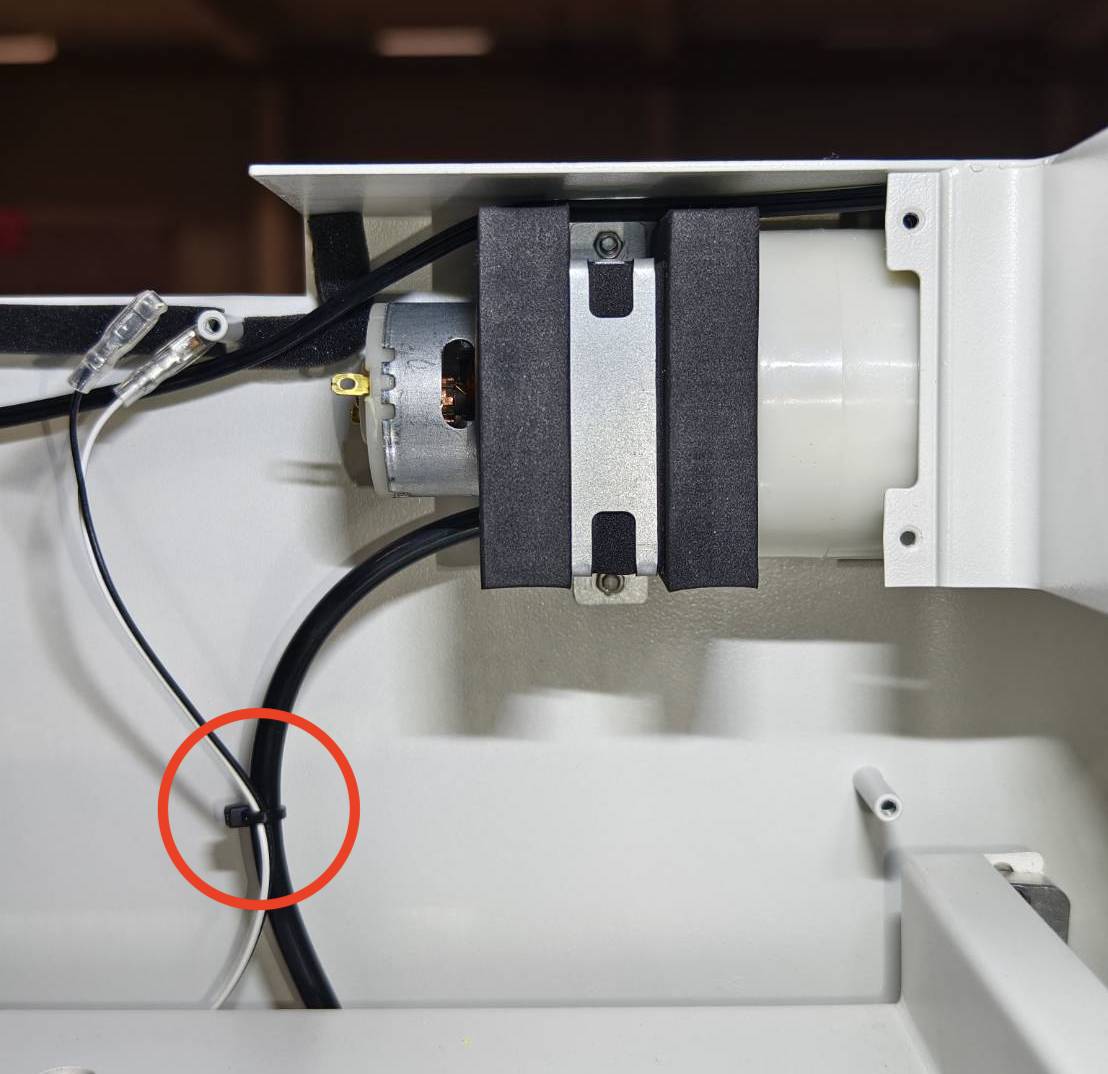

エアホースとエアポンプケーブルを束ねているケーブルタイを切断します。
ステップ21

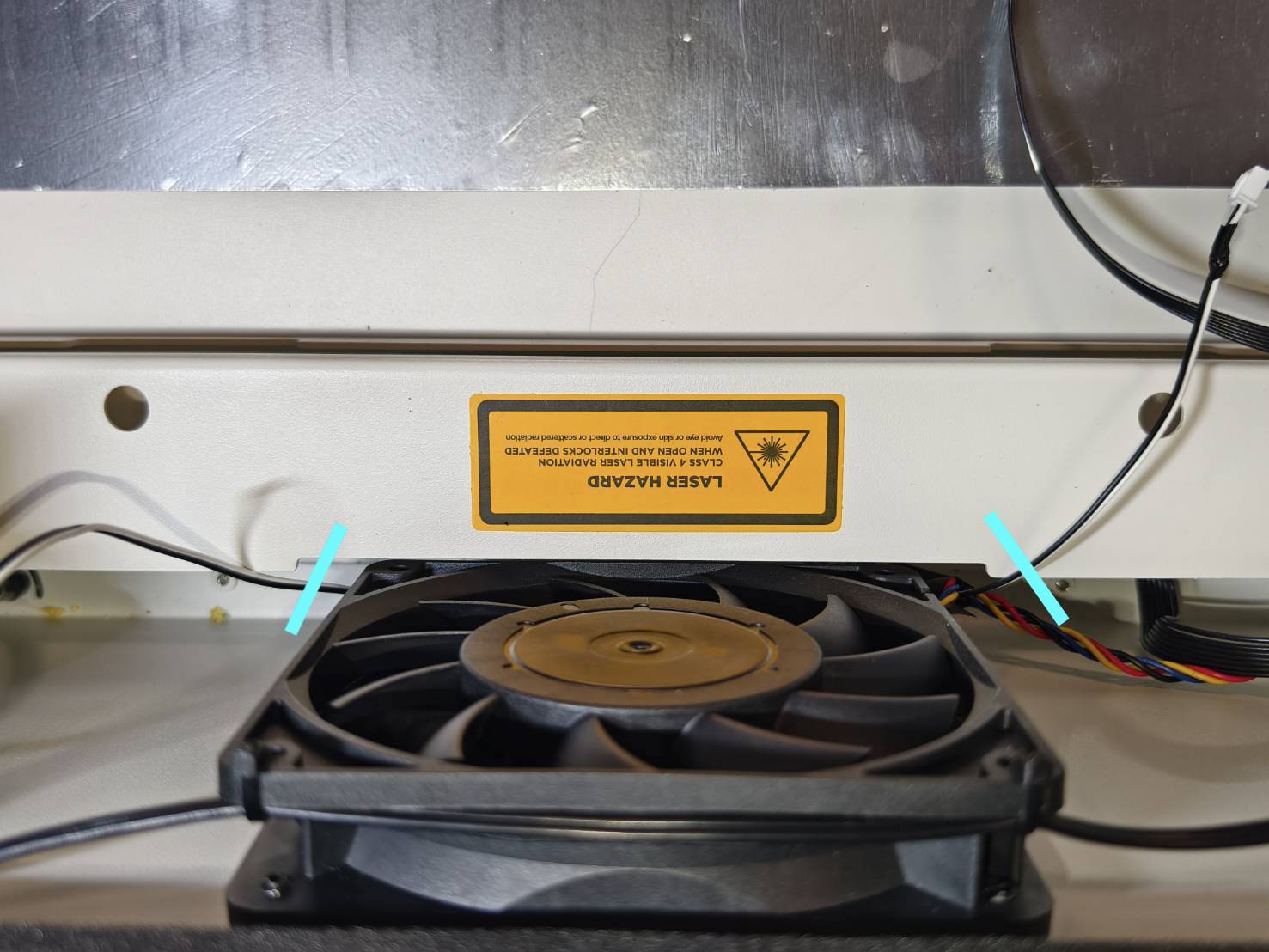

図のように、ファンの両側のワイヤーを切断します。切断したワイヤーは廃棄してください。
ステップ22

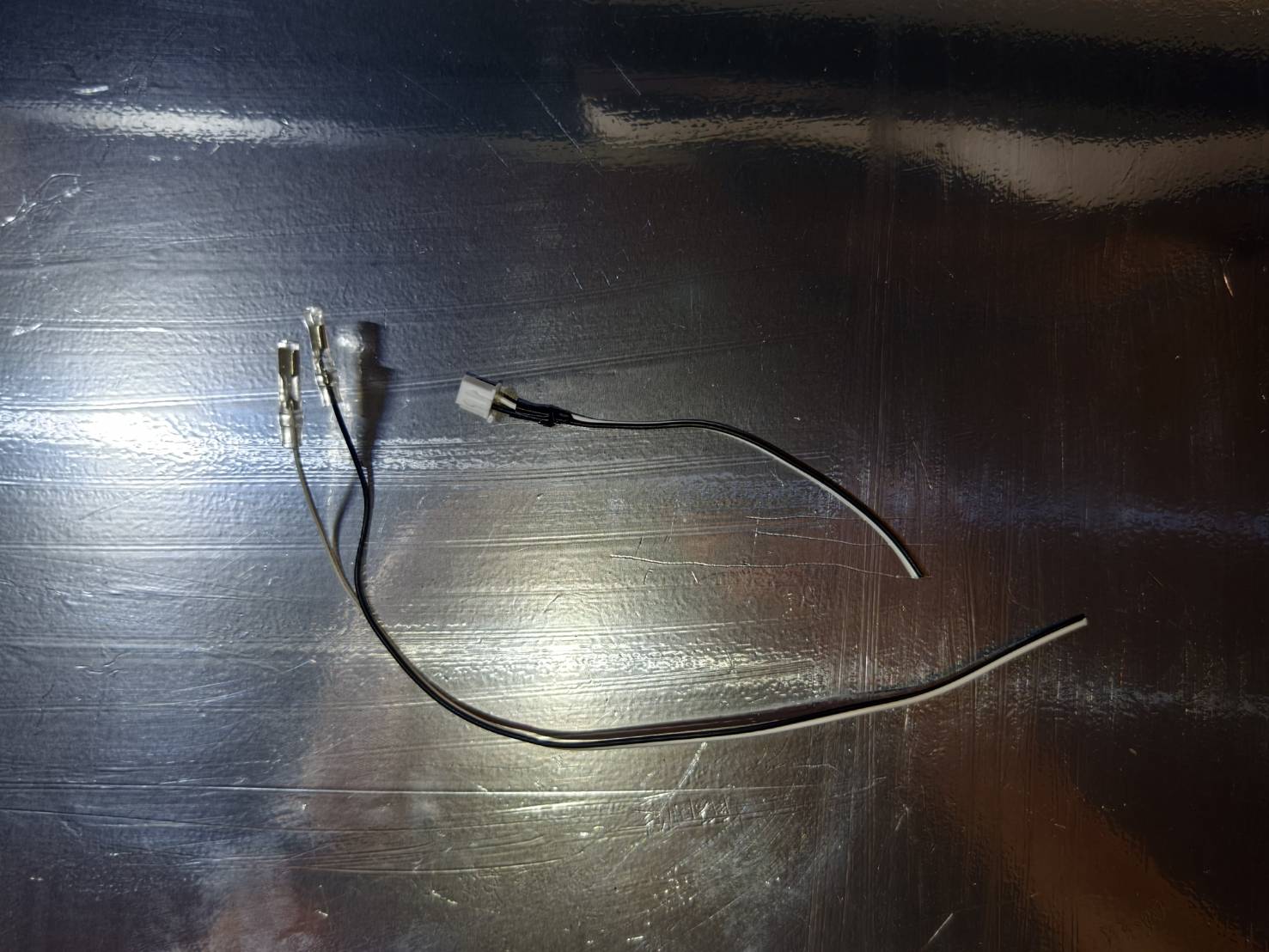

新しいケーブルをメインボードに接続してください。
ケーブルはファンの下を通してメインボードまで配線してください。
ステップ23

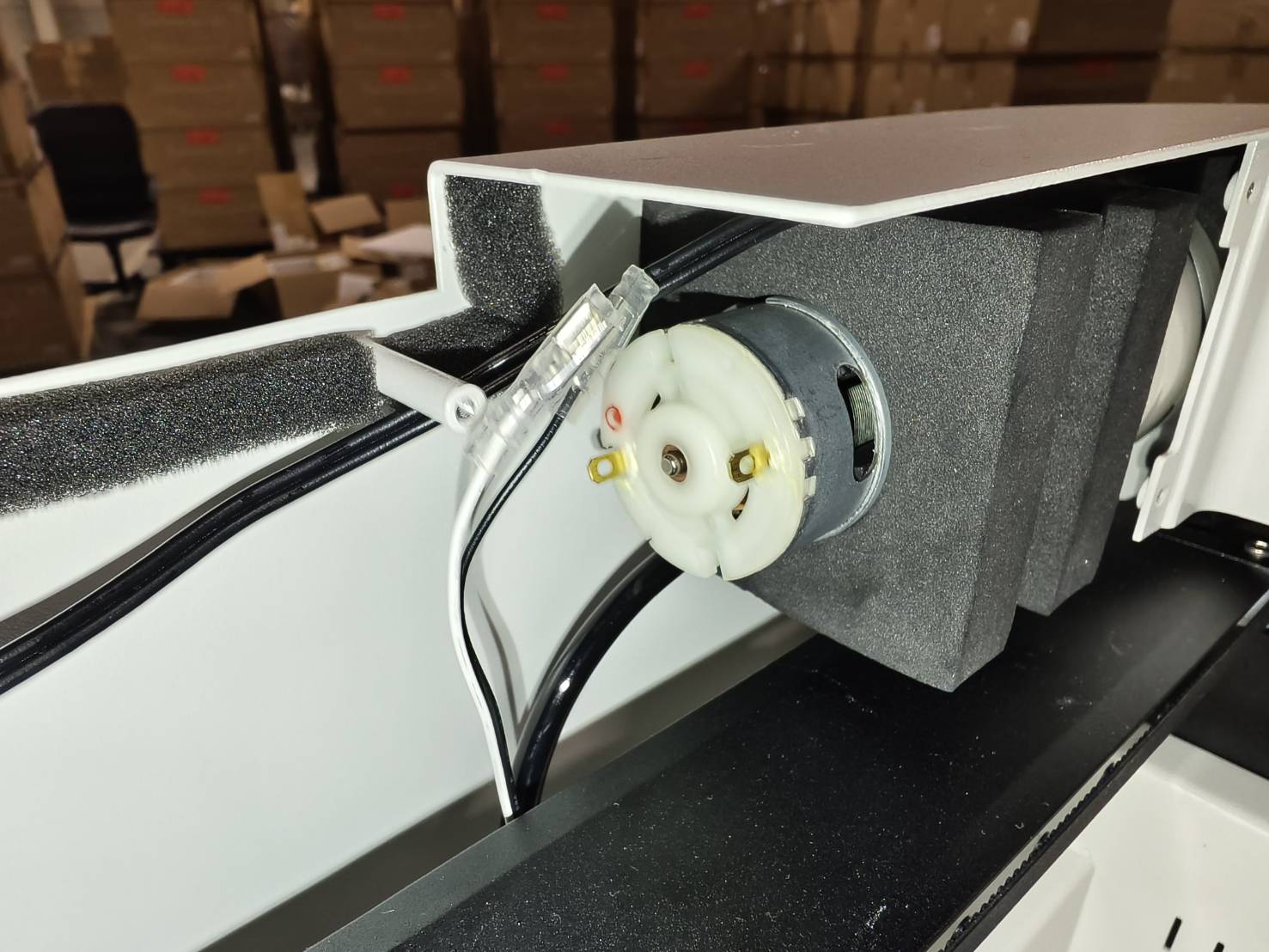

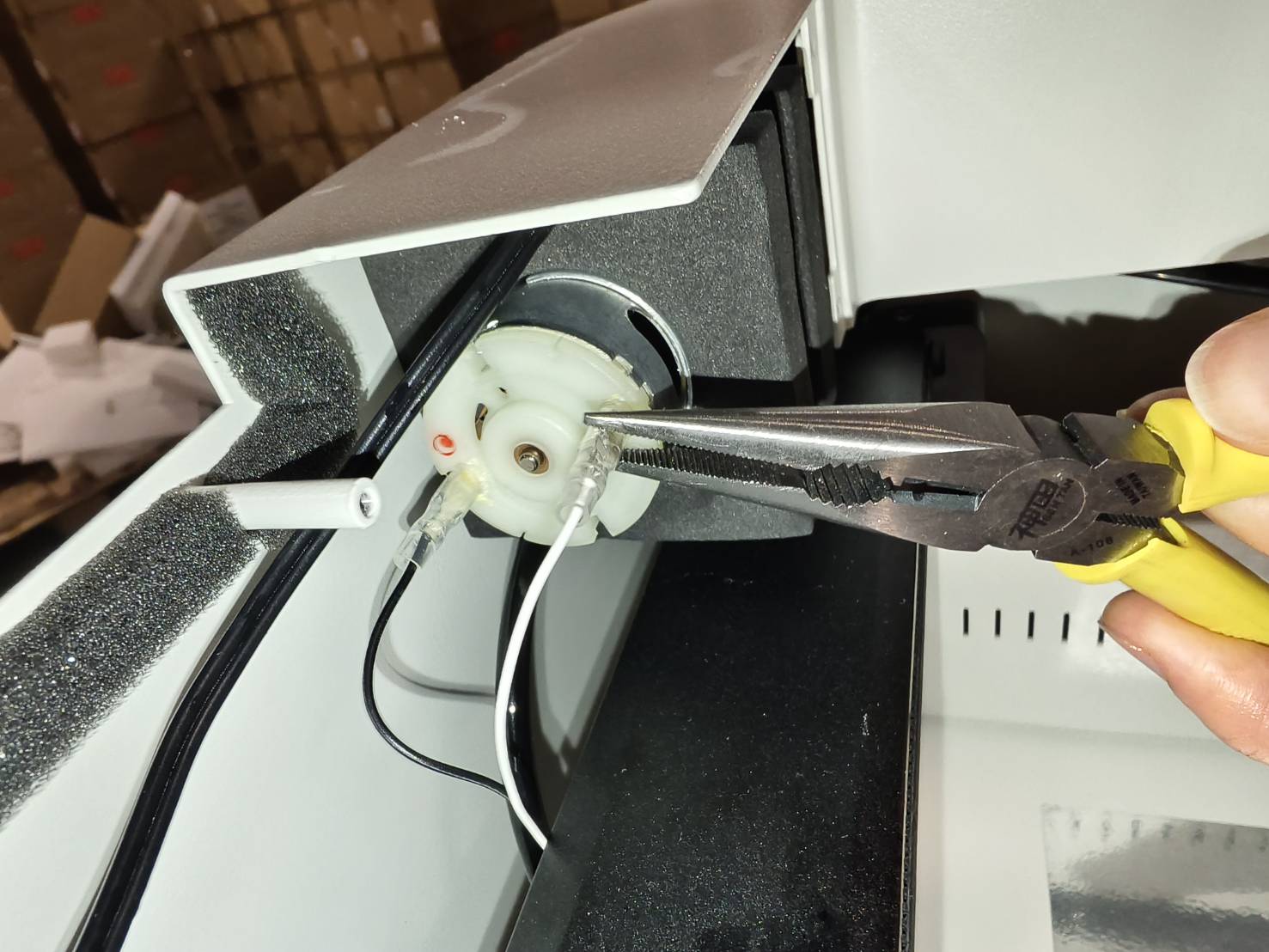

ワイヤーをエアポンプに接続し、ペンチでピンを押し込んでください。
（黒いワイヤーはポンプの赤いマークに接続します。）
ステップ24
エアポンプケーブルのワイヤーを、ファンの上部に固定されているケーブルとケーブルタイまたはテープで束ねてください。
注意：ケーブルの交換が不要な場合は、このステップをスキップしてステップ25に進んでください。

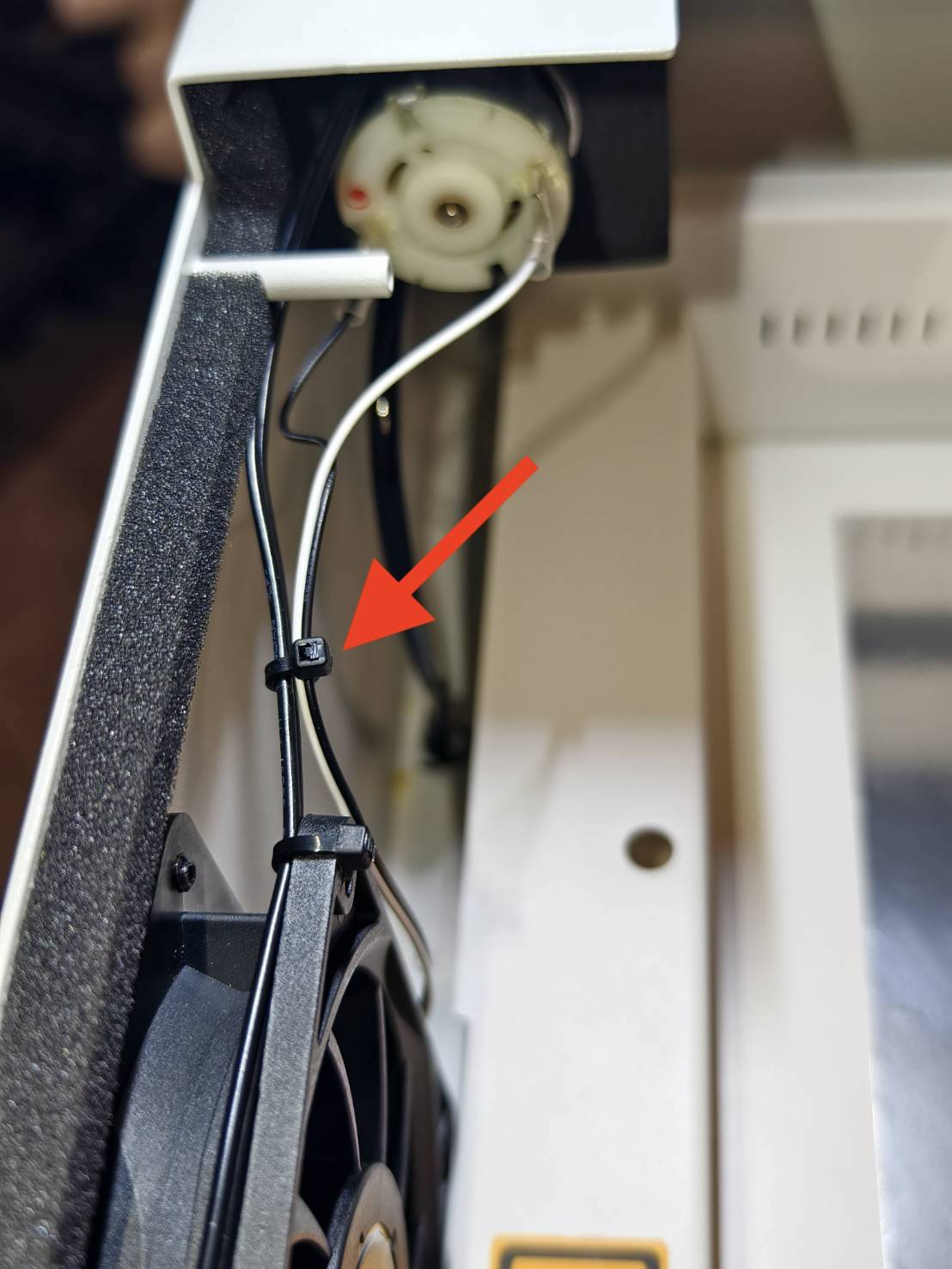

ケーブルタイの例

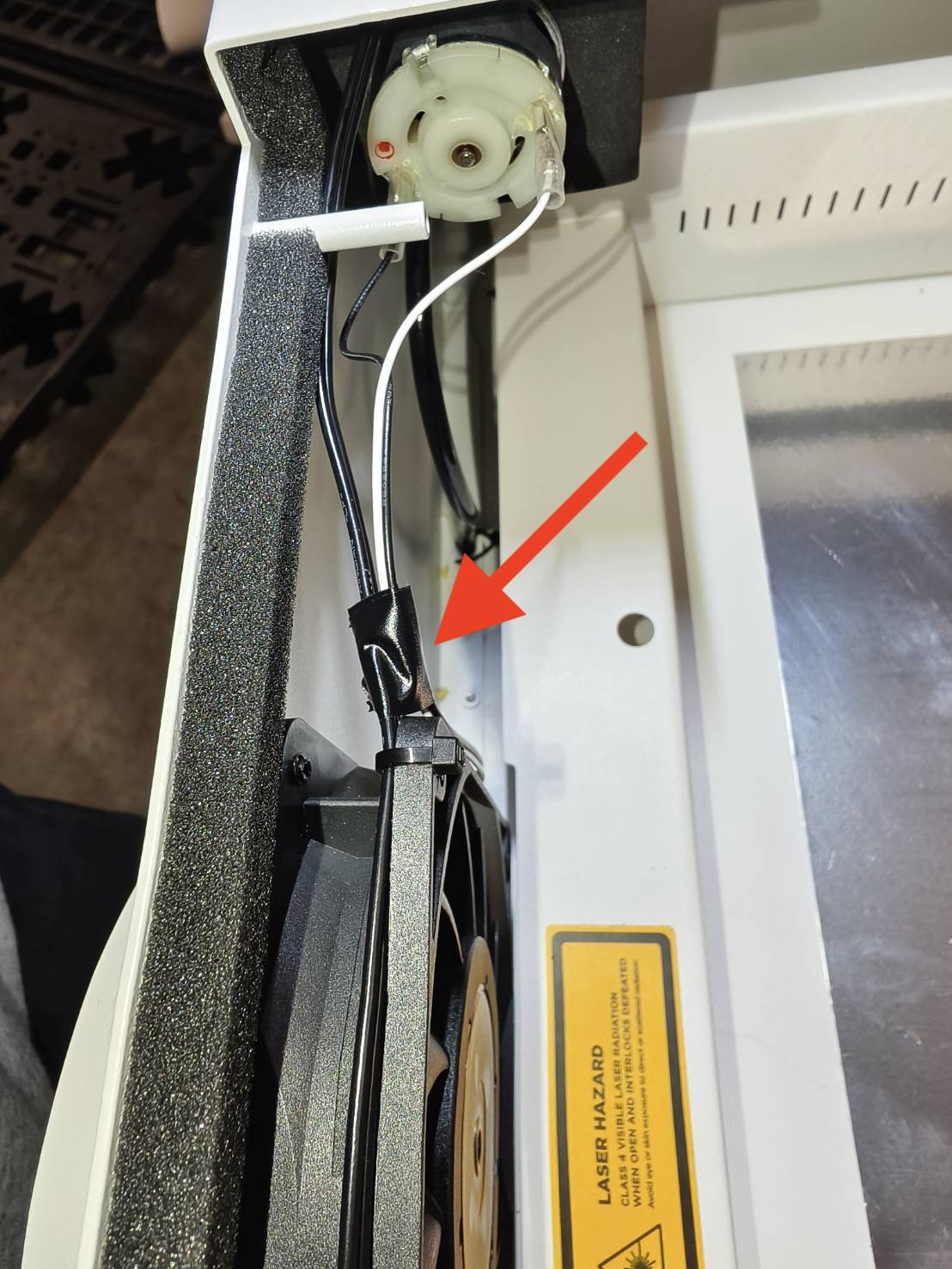

テープの例
ステップ25
ケーブルを再接続してください。
下の写真のように、USB-Cケーブルの白いマークが作業エリア側を向いていることを確認してください。
(このステップではピンセットが役立つかもしれません)
ステップ26
プレートとドアカバーを上部に取り付けてください。 手が届くようにスペースを空けておいてください。
ステップ27
カメラケーブルをメインボードに挿入してください。
カメラケーブルの金属面がメインボードに向いている必要があることにご注意ください。
カメラケーブルの金属面：
金属面はメインボードに向ける必要があります：
ケーブルを接続してください：
クリップを固定してください：
ステップ28
モーターケーブルを接続します。
ステップ29
プレートを元の位置に戻し、ネジを締めます。（T8ネジ x 8本）
ステップ30
上記の手順でドアカバーとカメラを動かしたため、機器の使用を再開する前に最後のステップとしてカメラのキャリブレーションを行ってください。
詳細は以下のページをご参照ください： カメラキャリブレーション.
