Ador - 排気ファン交換ガイド

必要な工具：

• プラスドライバー
• トルクスT8ドライバー
• ニッパーまたはペンチ
• 結束バンドまたはテープ
• ピンセット（任意）

手順1：

機器の電源を切り、電源コードを抜いてください。

手順2：

プレート上のネジを外してください。 T8ネジ x 8本（プレートとドアカバーは接続されています）

手順3：

プレートとドアカバーを少し前方にずらしてください。

手順4：

モーターケーブルを取り外してください。このケーブルを外すと、カメラケーブルの取り外しが容易になります。

手順5：

カメラケーブルを取り外してください。
ケーブルをロックしているクリップがありますので、注意してください。クリップを開いてカメラケーブルを取り外してください。
（このステップではピンセットが役立つ場合があります）

クリップロック状態：

クリップロックが解除された状態：

ケーブルを引き抜く：

手順6：

プレートとドアカバーを取り外します。

手順7：

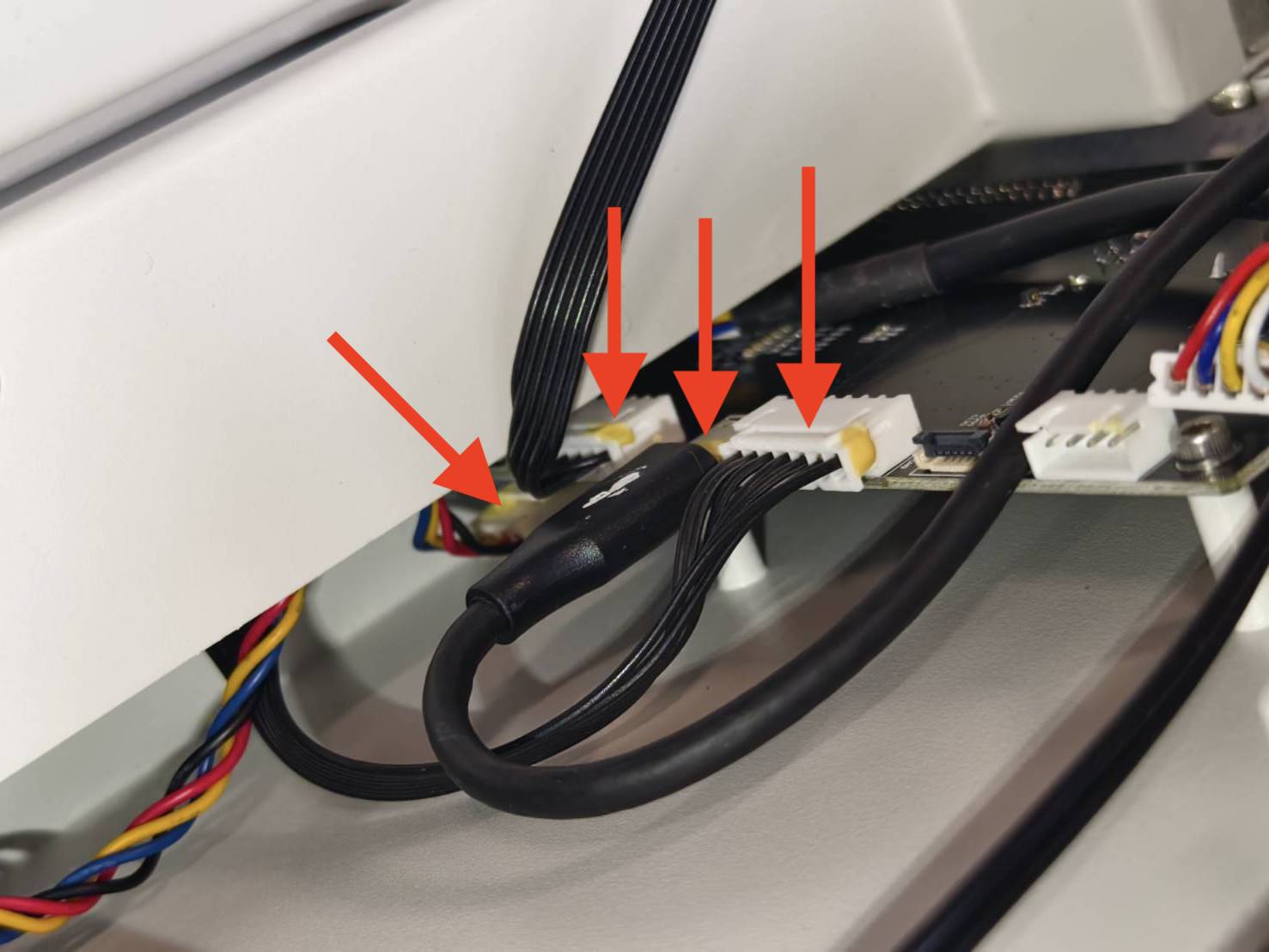

他の4本のケーブルを外し、最下部の2ピンケーブルのみを接続したままにします。
（このステップではピンセットが役立つ場合があります）

手順8：

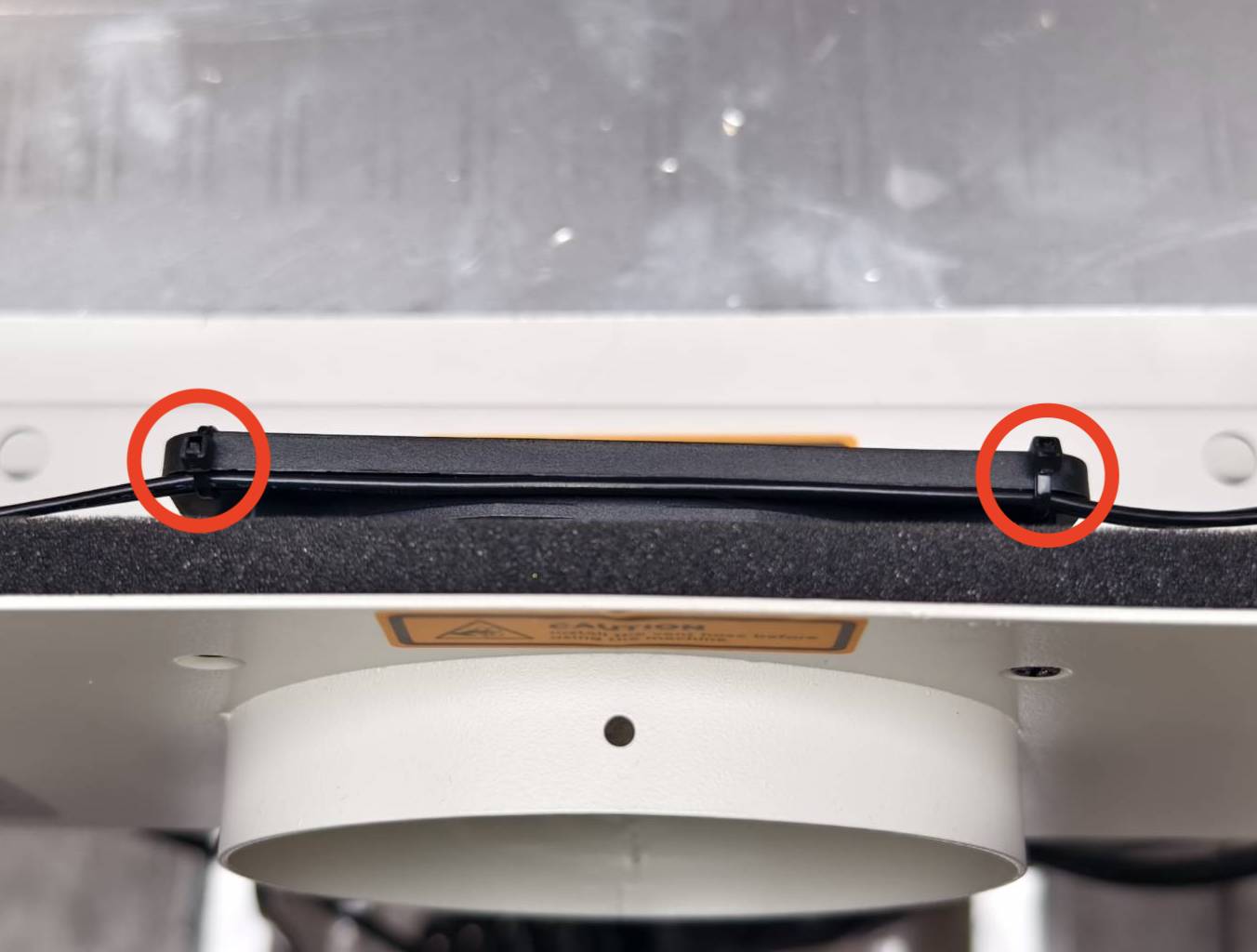

ニッパーやペンチでこれらのケーブルタイを切断します。

手順9：

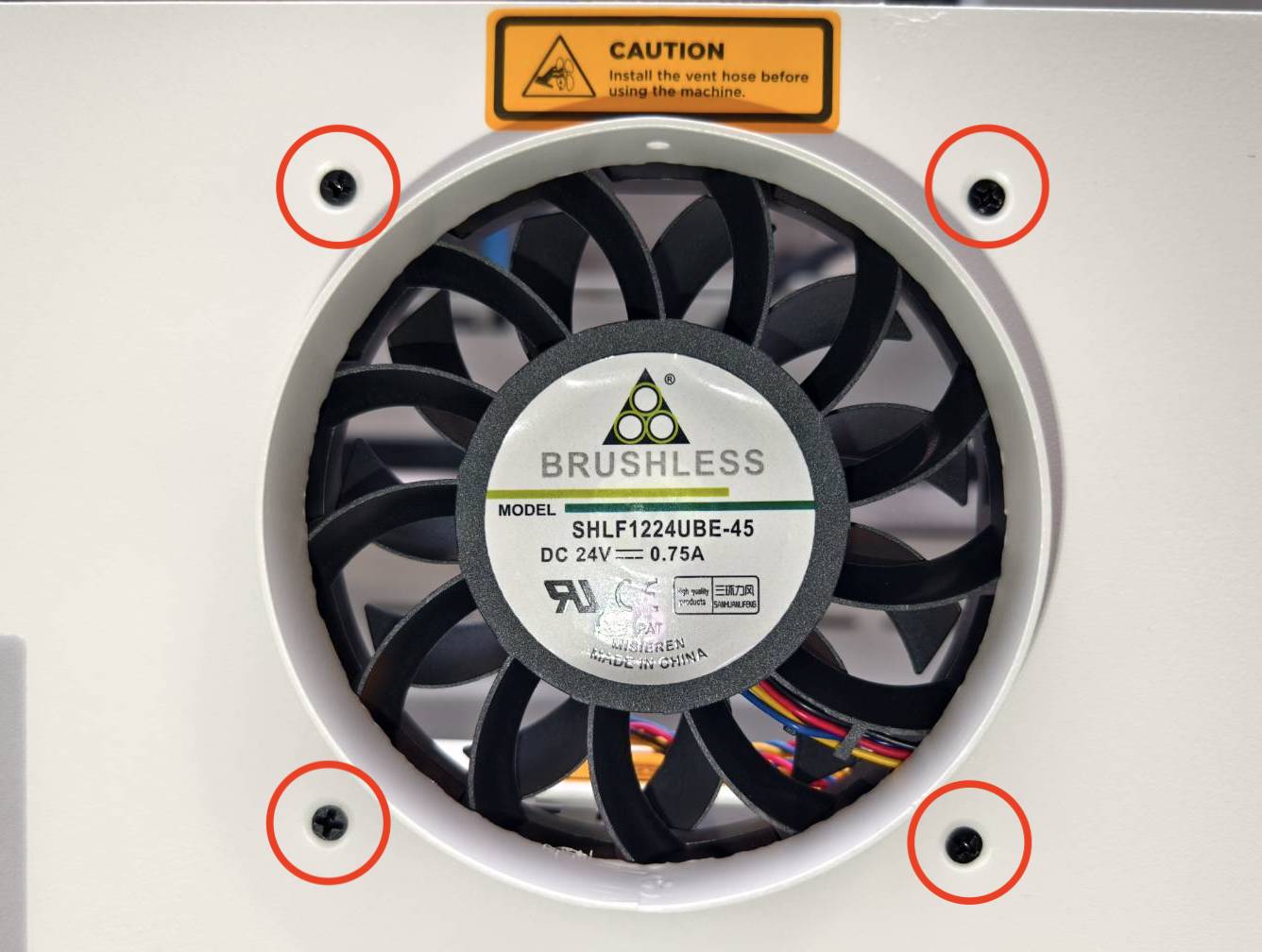

プラスドライバーでこの4本のネジを外し、ファンを取り外します。

手順10：

ファンを取り外したら、ファンの底部にあるケーブルタイを慎重に切断します。ケーブルタイを切断後、ファンを完全に取り外すことができます。

手順11：

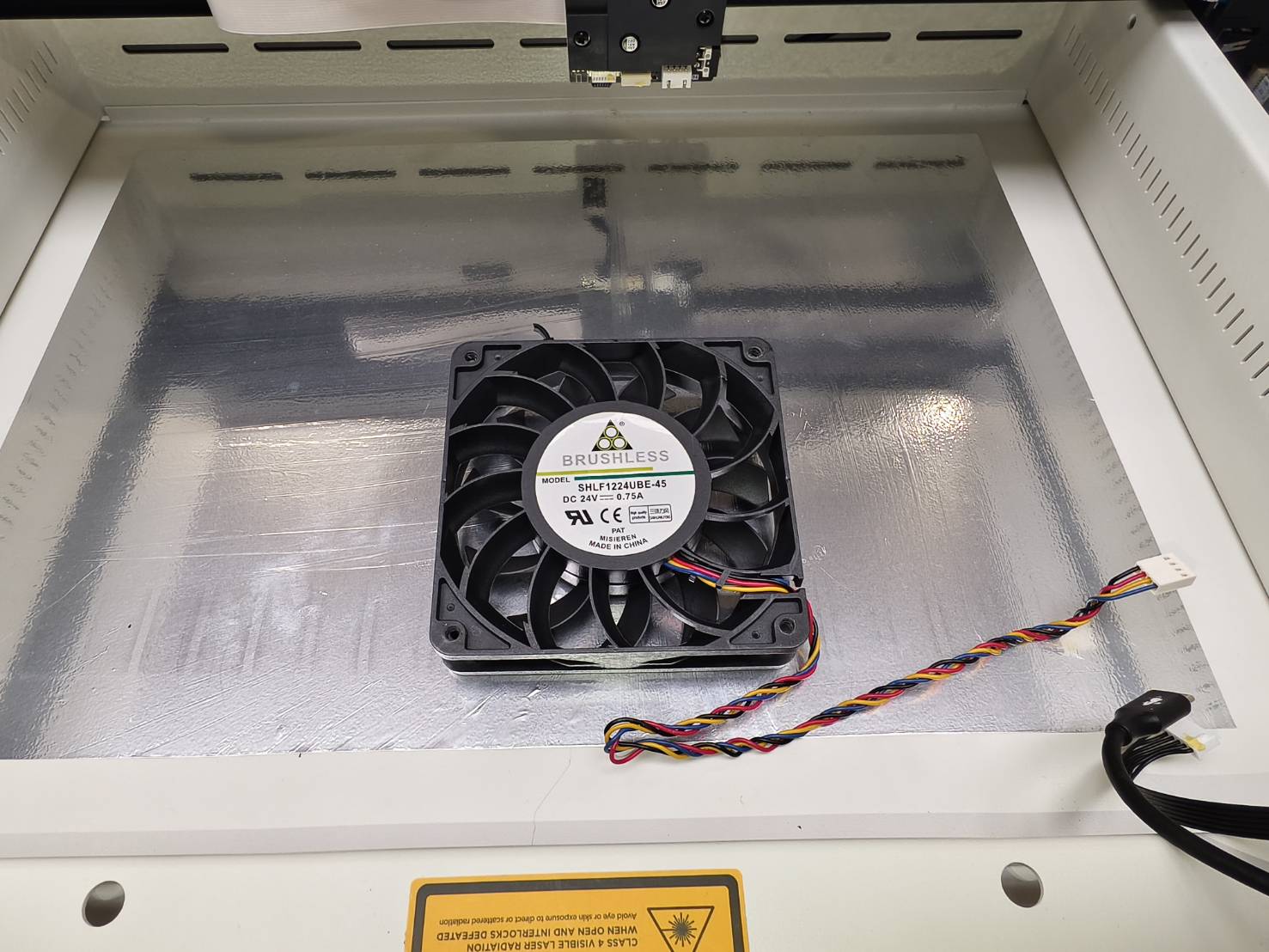

新しいファンを用意し、下の写真のように、まだ接続されている2ピンケーブルをファンケーブルと一緒に結束します。ケーブル側がファンの底部にくるようにしてください。
ファンのケーブルは折り曲げて長さを調整する必要があります。ケーブルタイまたはテープを使用してケーブルを結束するのはどちらも可能です。

ケーブルタイの例：

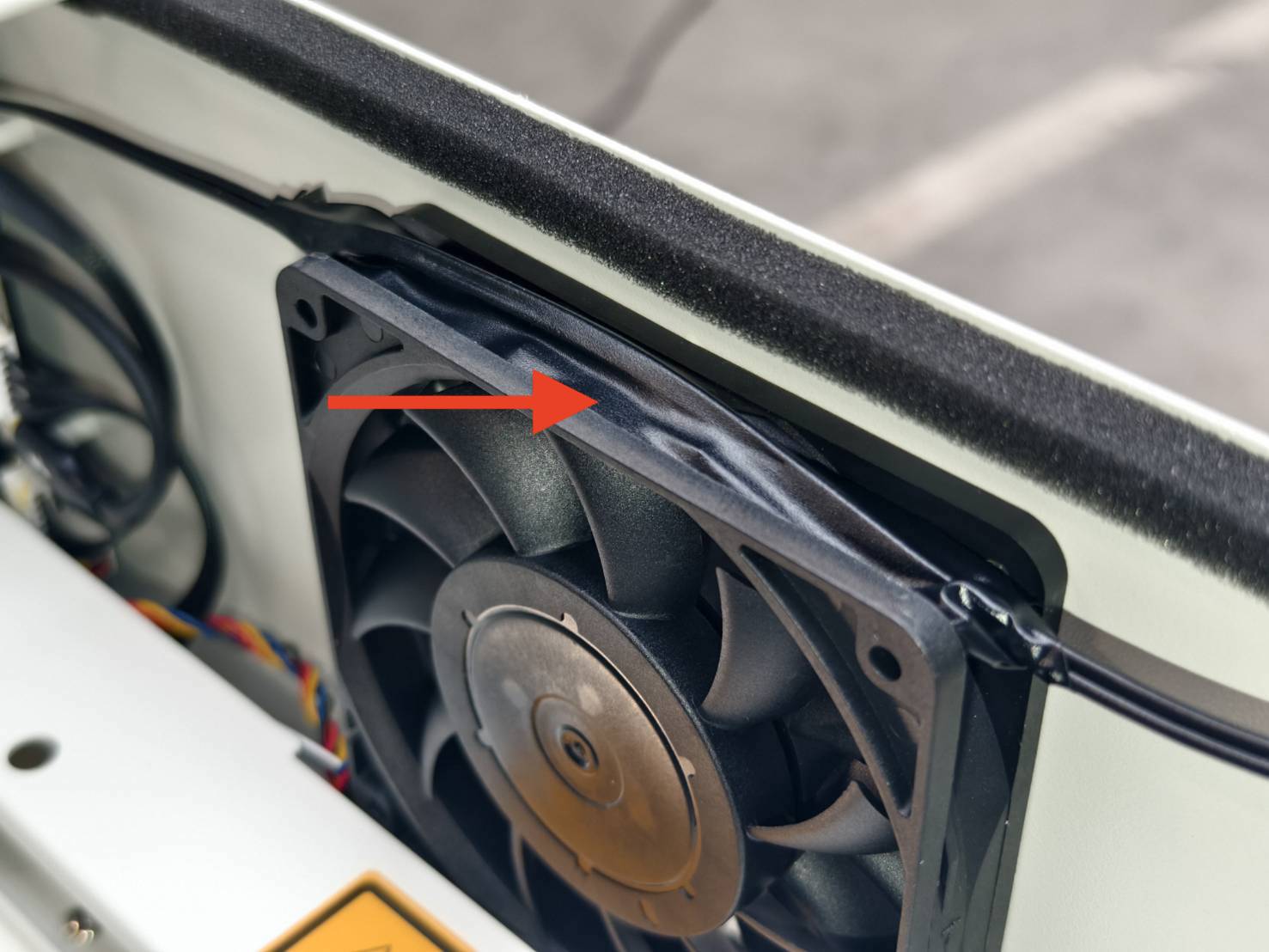

テープの例：

手順12：

4本のネジを締めて、新しいファンを本体に固定します。
結束したケーブルがファンの下に配置されていることを確認してください。

ステップ13:

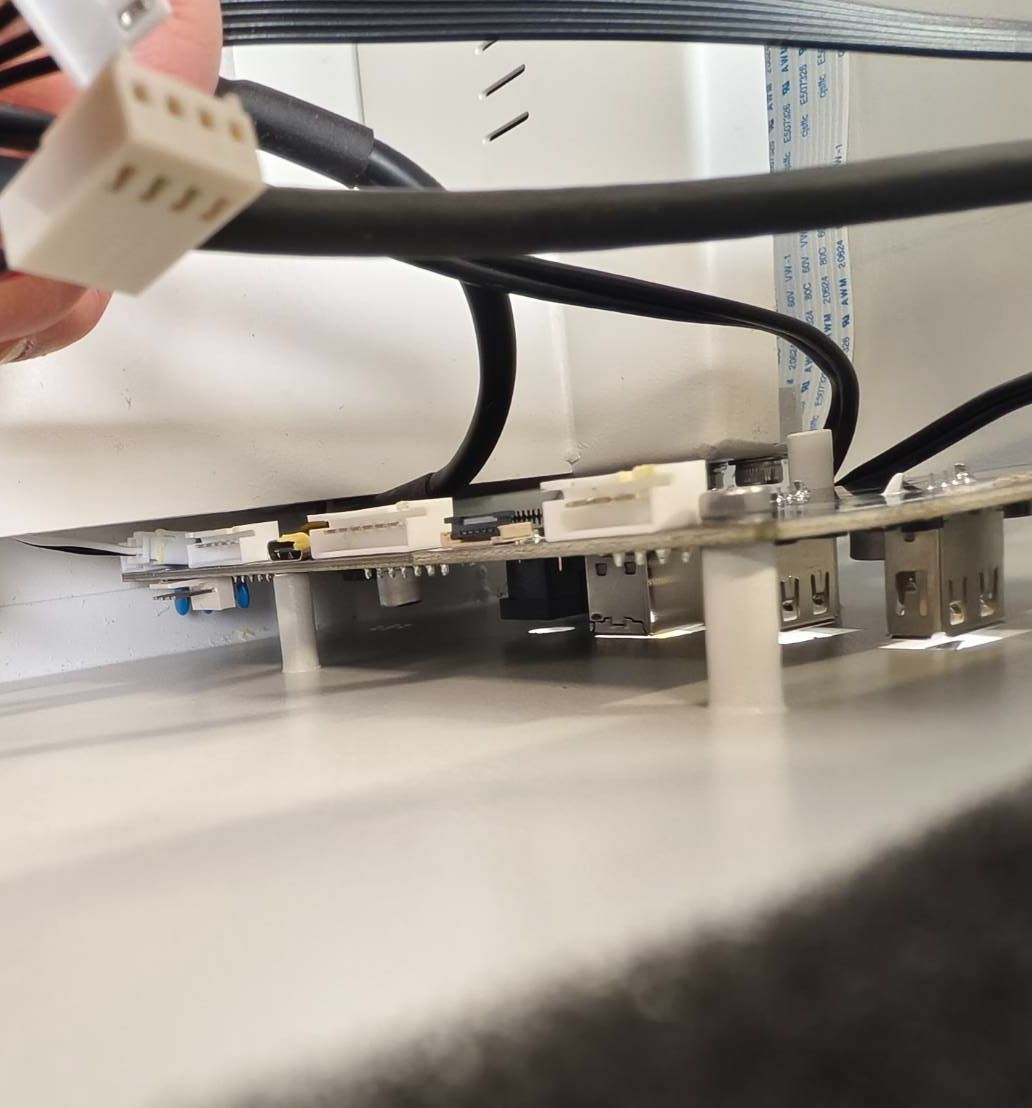

ケーブルを再接続してください。
下の写真のように、USB-Cケーブルの白いマークが作業エリア側を向いていることを確認してください。
（このステップではピンセットが役立つ場合があります）

ステップ14:

ケーブルタイまたはテープを使用して、ファンの上部にケーブルを固定してください。

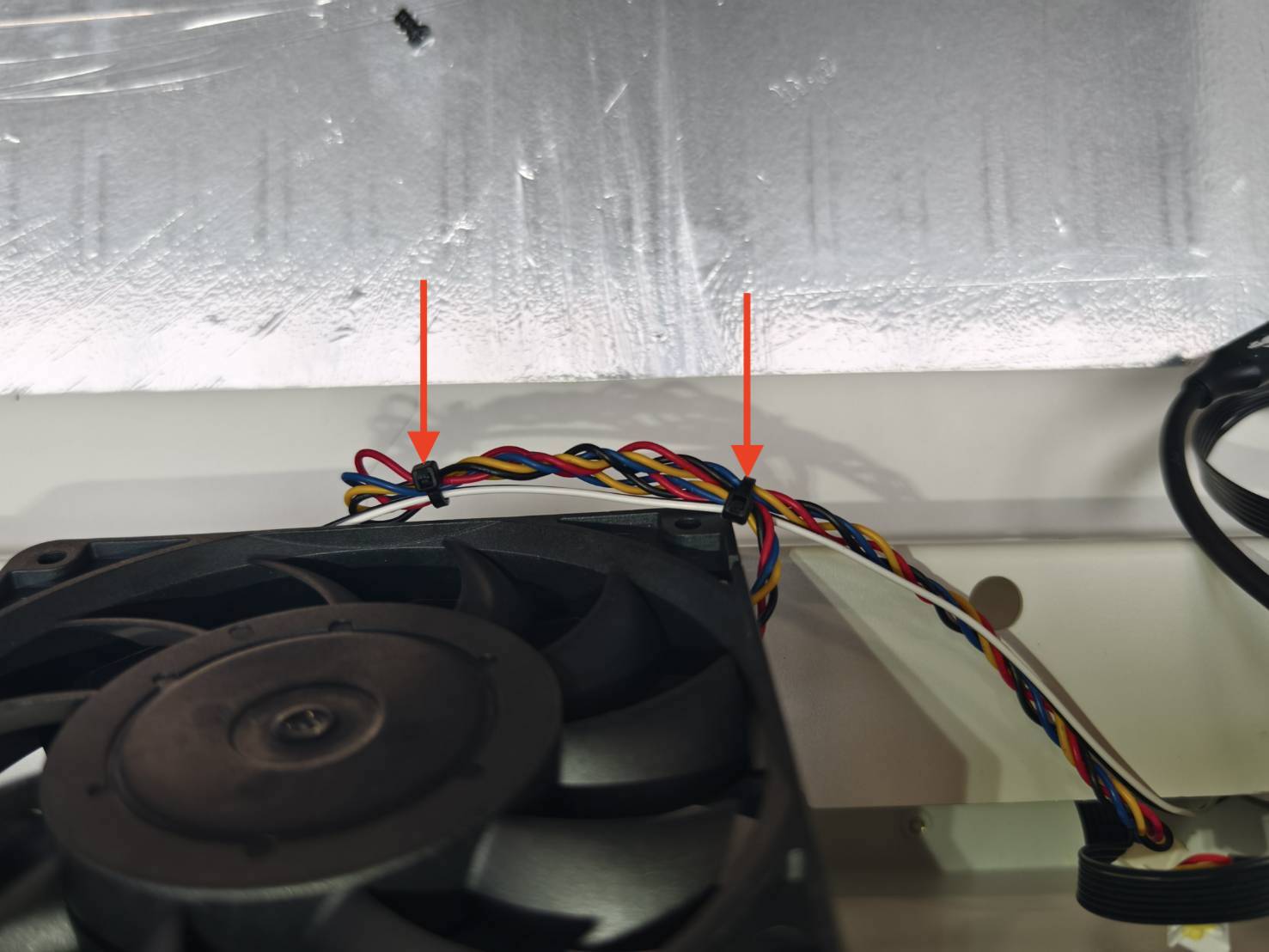

ケーブルタイの例：

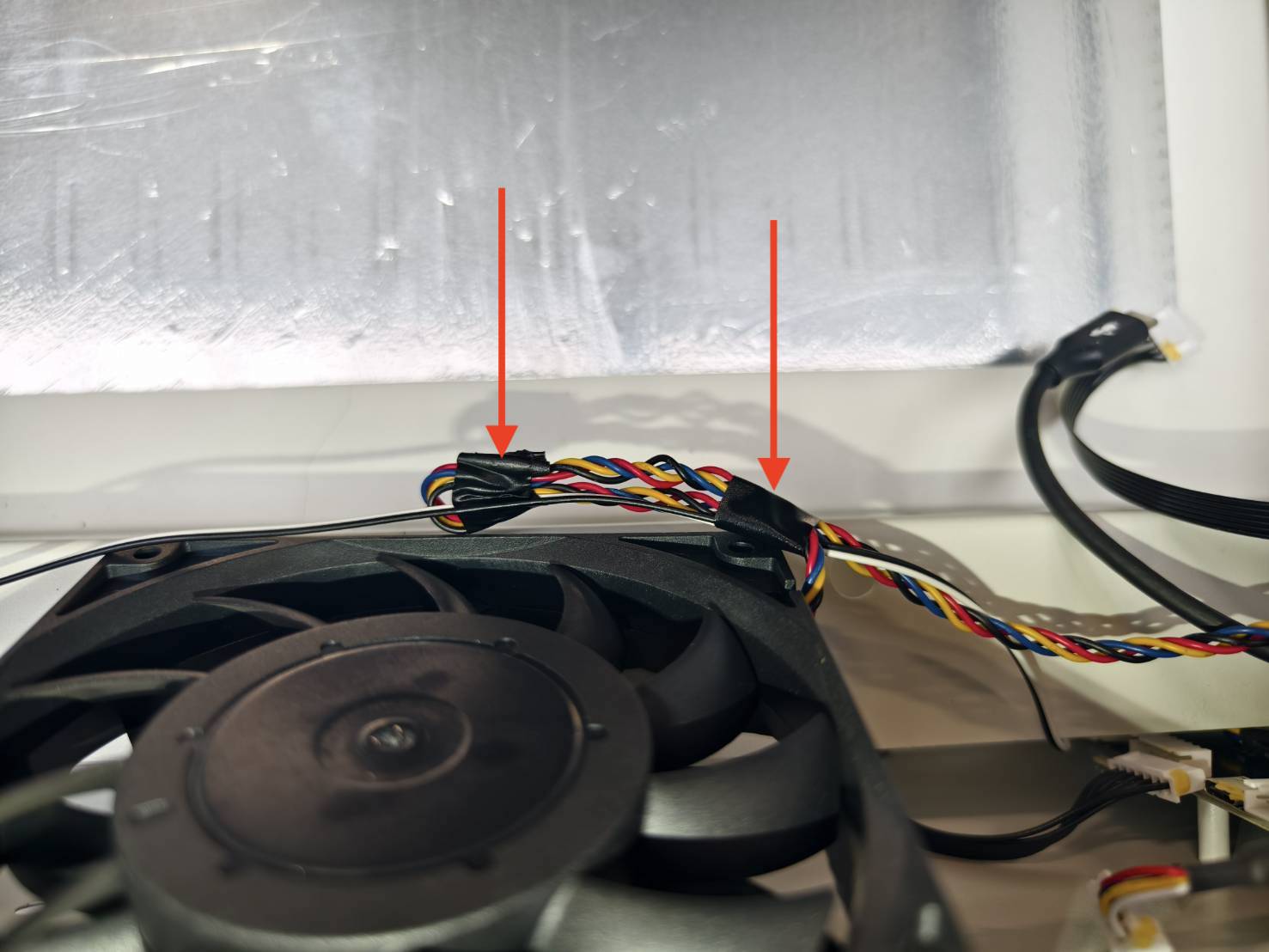

テープの例：

ステップ15:

上部にプレートとドアカバーを取り付けてください。 手が届くようにスペースを確保してください。

ステップ16:

カメラケーブルをメインボードに挿入してください。
カメラケーブルの金属面がメインボード側を向いていることを確認してください。

カメラケーブルの金属面：


金属面はメインボード側を向けてください：

ケーブルを挿入：

クリップをロック：

ステップ17 - モーターケーブルの挿入：

ステップ18:

プレートを元の位置に戻し、ネジを締めてください。（T8ネジ x 8本）

ステップ19

上記の手順でドアカバーとカメラを動かしたため、機械の使用を再開する前に最後のステップとしてカメラのキャリブレーションを行ってください。
詳細は以下のページをご参照ください： カメラキャリブレーション

#終了
