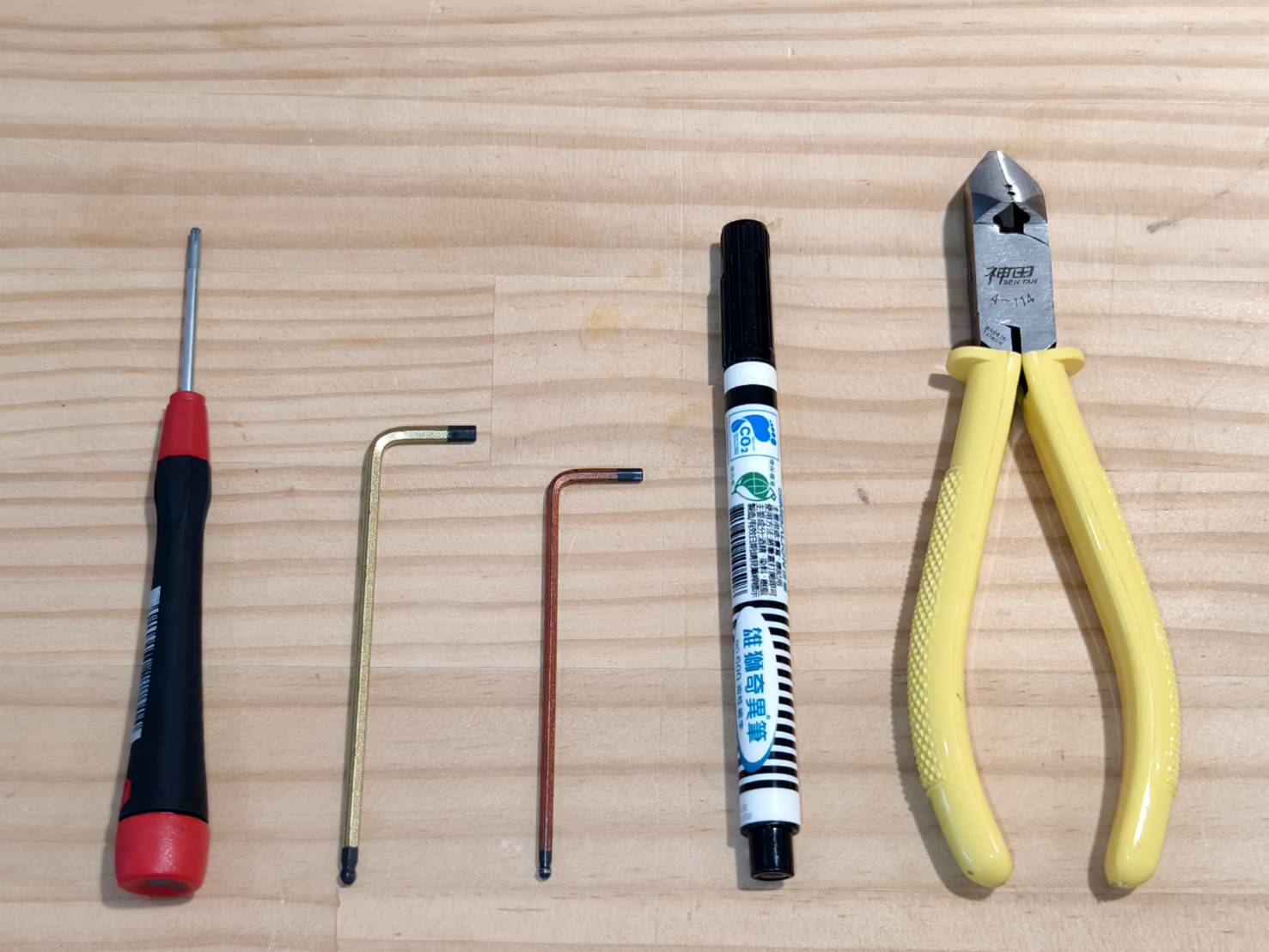

필요한 도구
| 1 |
Torx T8 드라이버 |
| 2 |
3mm 육각 렌치 |
| 3 |
2.5mm 육각 렌치 |
| 4 |
마커 |
| 5 |
사선 절단 플라이어 |
1단계
레이저 또는 프린팅 모듈이 설치되어 있는 경우 제거하십시오.
2단계
육각 렌치를 사용하여 X축 벨트의 벨트 스프링을 제거하십시오.
3단계

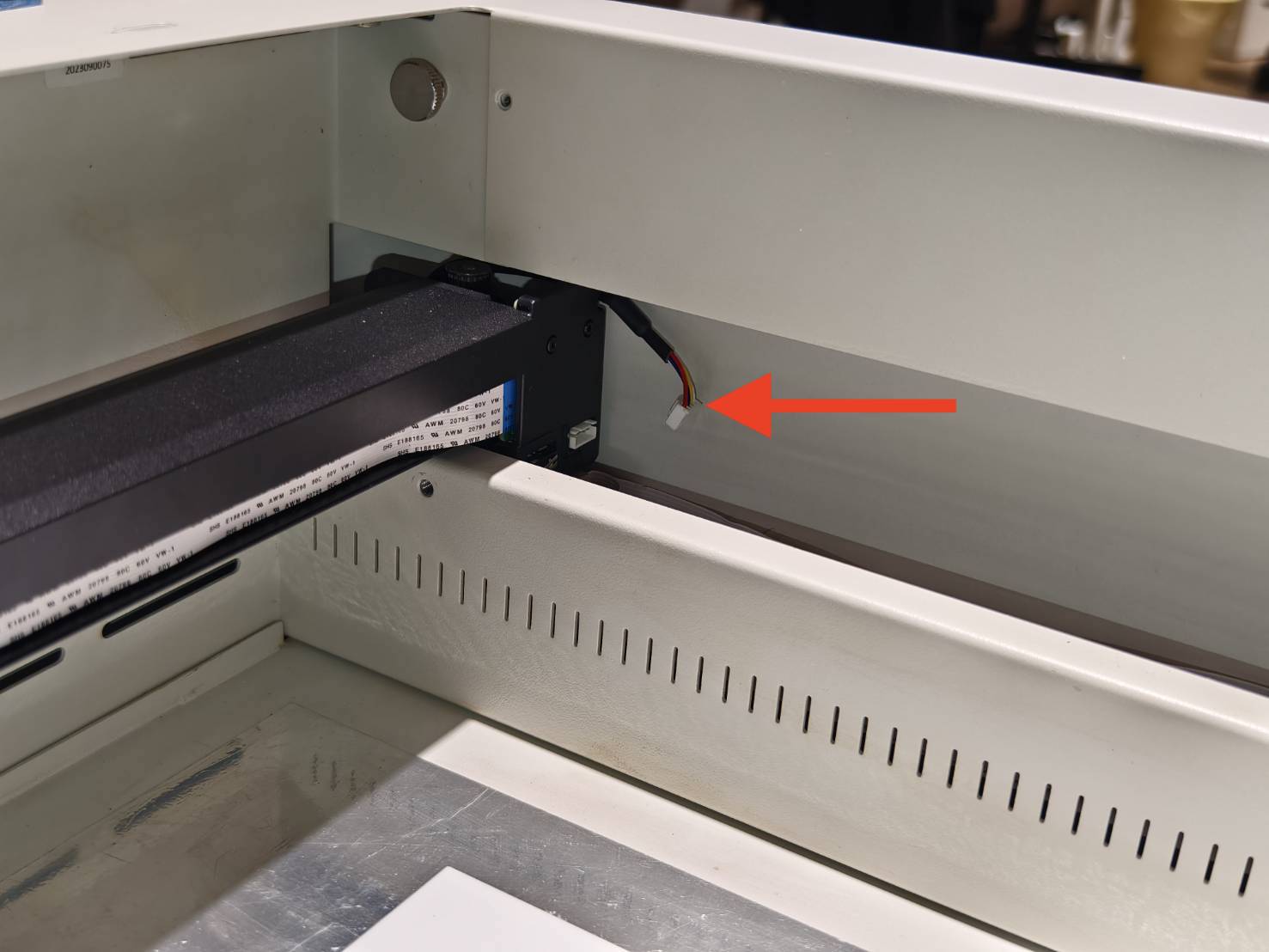

기기의 전면 패널을 마주보고 왼쪽에서 X축 모터 케이블을 분리하십시오.
4단계
기기의 전원을 끄고 전원 코드를 분리한 후 기기를 뒤집으십시오.
5단계
USB 포트 근처에 있는 고무 발과 나사를 표시하세요.
이 발의 나사가 다른 나사보다 짧고 동일한 위치에 있어야 하므로 표시가 필요합니다.
6단계
바닥의 나사를 모두 풀어주세요.
(T8 나사 6개 및 3mm 육각 나사 4개)
7단계
기기를 뒤집고 측면 나사를 풀어주세요 (T8 나사 2개)
8단계
펜으로 양쪽 나사 구멍에 표시를 해주세요.
조립 시 표시된 면이 작업 영역을 향하도록 하기 위함입니다.
9단계

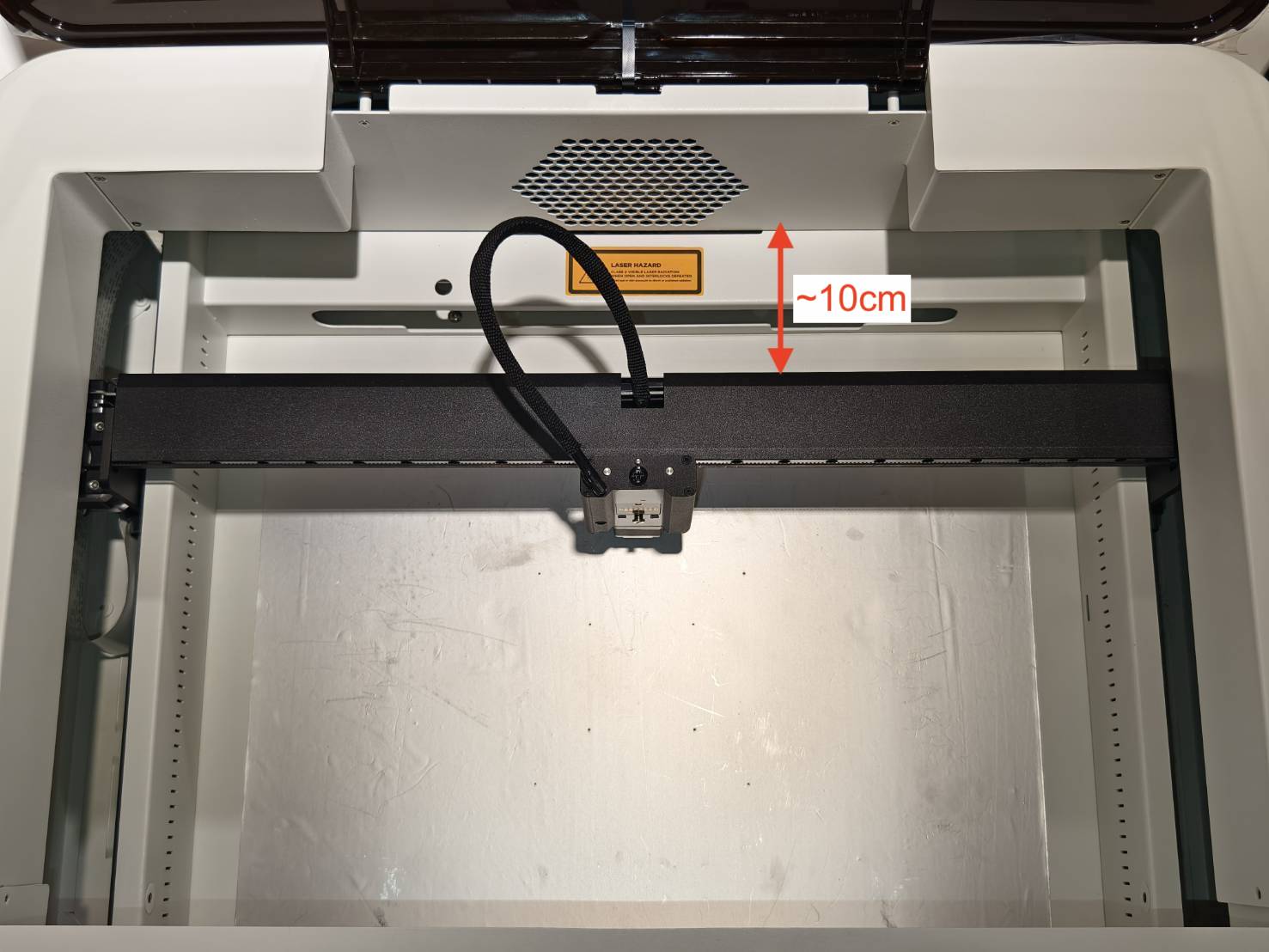

모듈 시트를 프레임에서 약 10cm 떨어진 위치로 이동시켜 주세요.
(X축 갠트리를 막지 않기 위함입니다. 맨 뒤에 있으면 들어 올린 후 잠겨 X축 모터에 접근할 수 없고, 중간에 있으면 Y축 38핀 케이블이 손상될 수 있습니다)
10단계
양손으로 상단 프레임을 들어 올려 스터드 위에 놓아주세요.
(프레임에 전선이 끼이지 않도록 주의하세요.)
스터드 위에 프레임을 올려놓은 예시:
프레임 들어 올리는 예시 영상 (기기 내부에서 촬영):
11단계

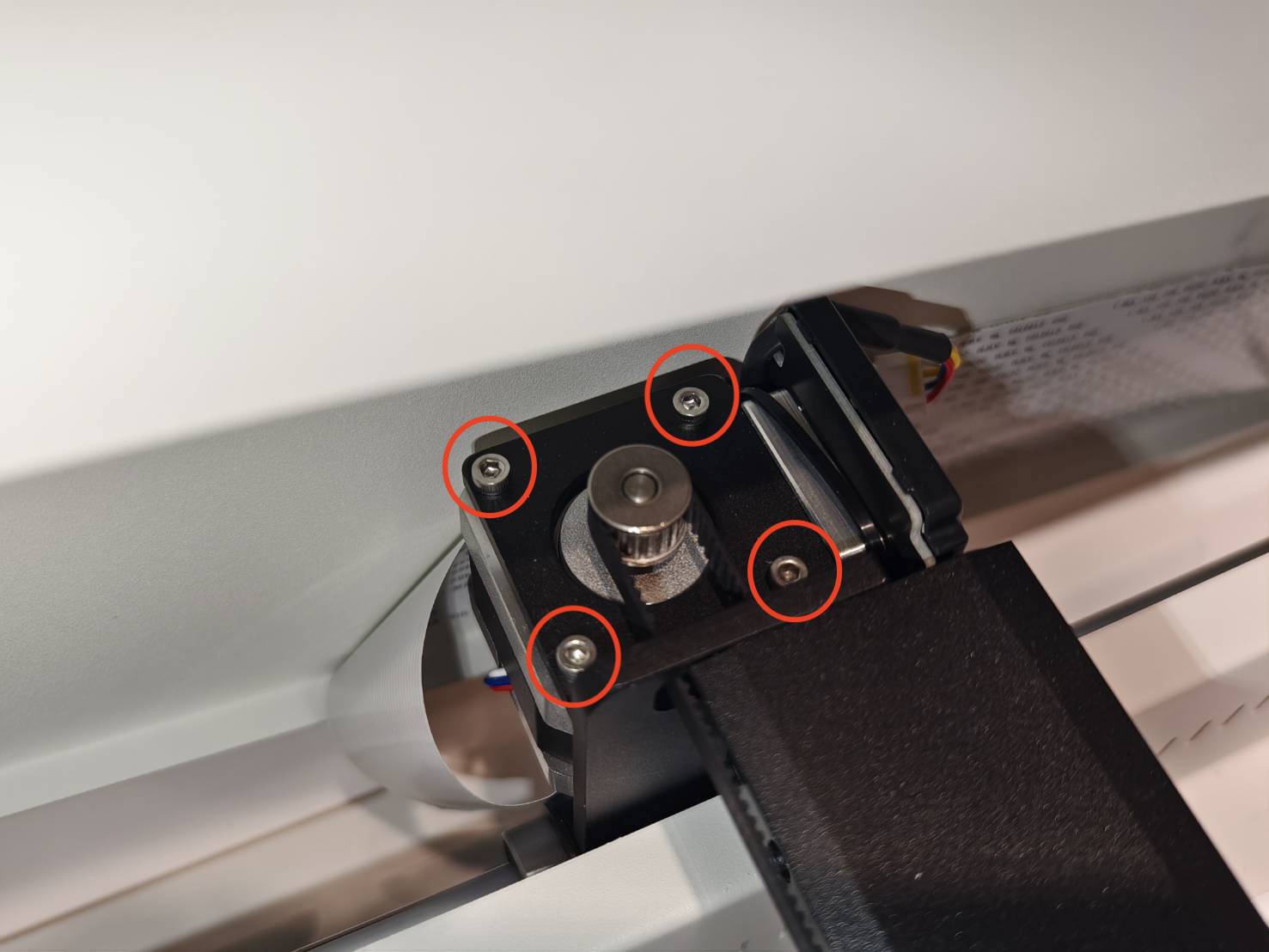

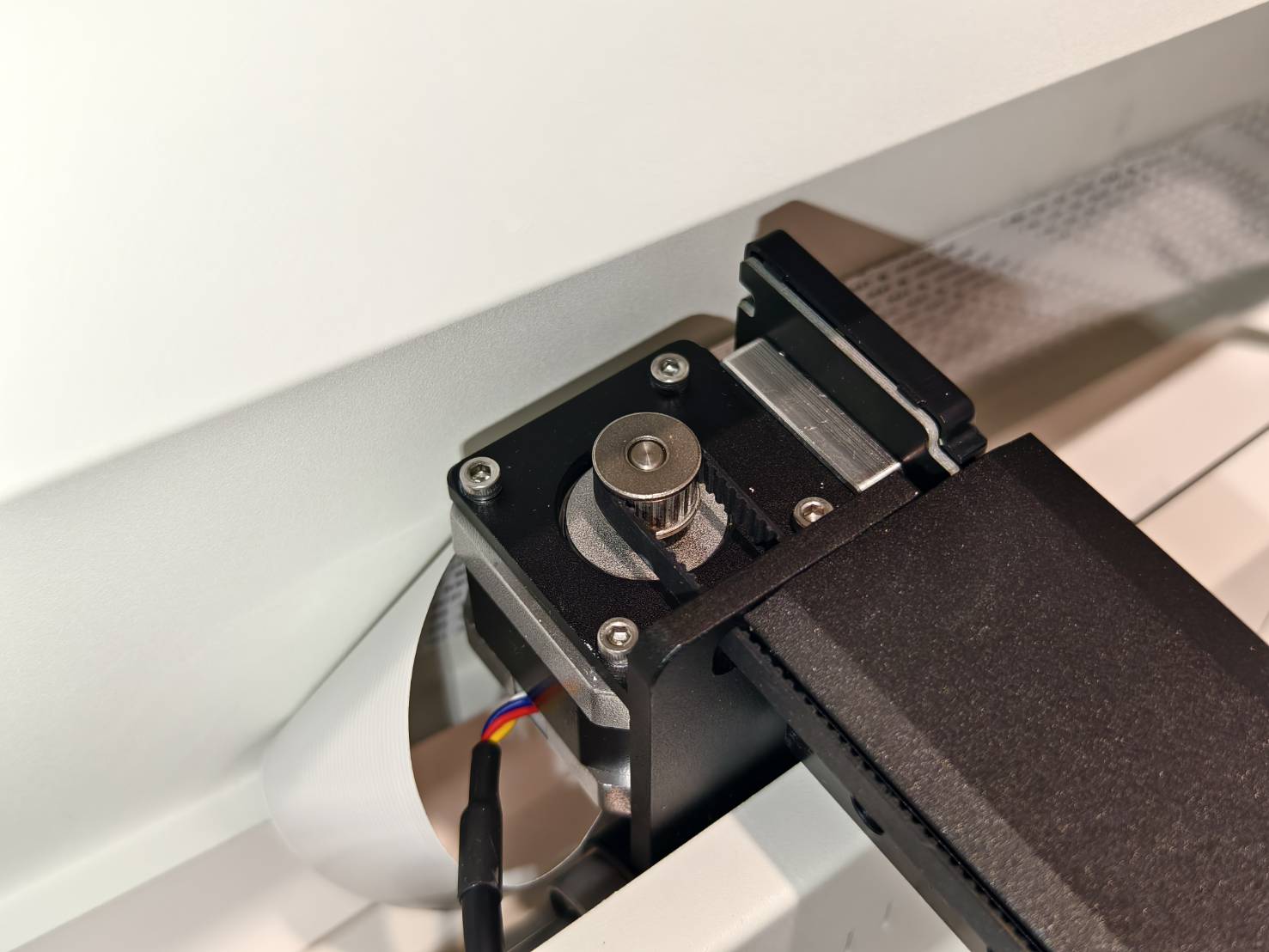

2.5mm 육각 렌치로 이 네 개의 나사를 풀어 X축 모터를 분리합니다.
12단계

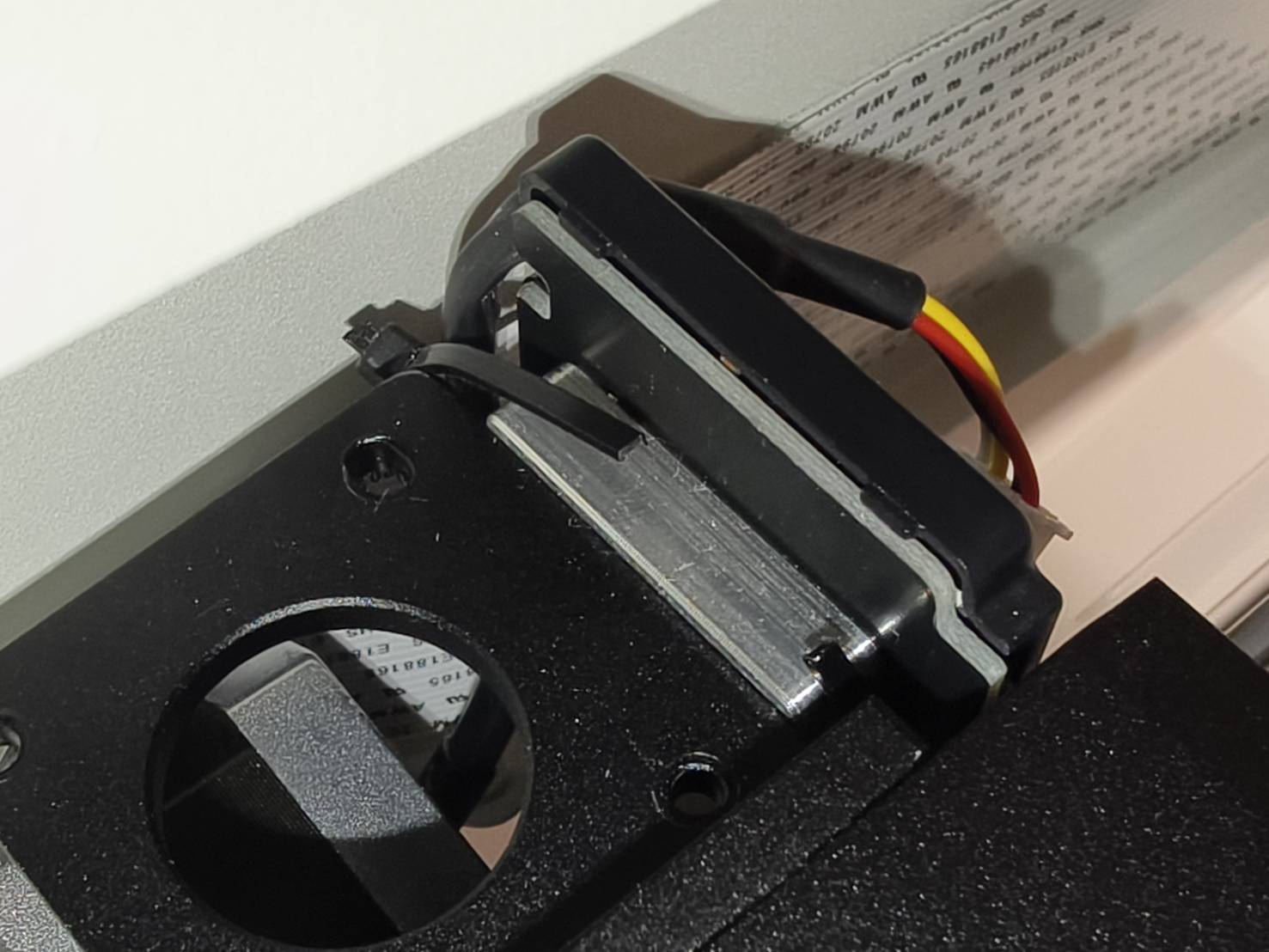

모터를 제거할 수 있도록 케이블 타이를 절단합니다.
13단계

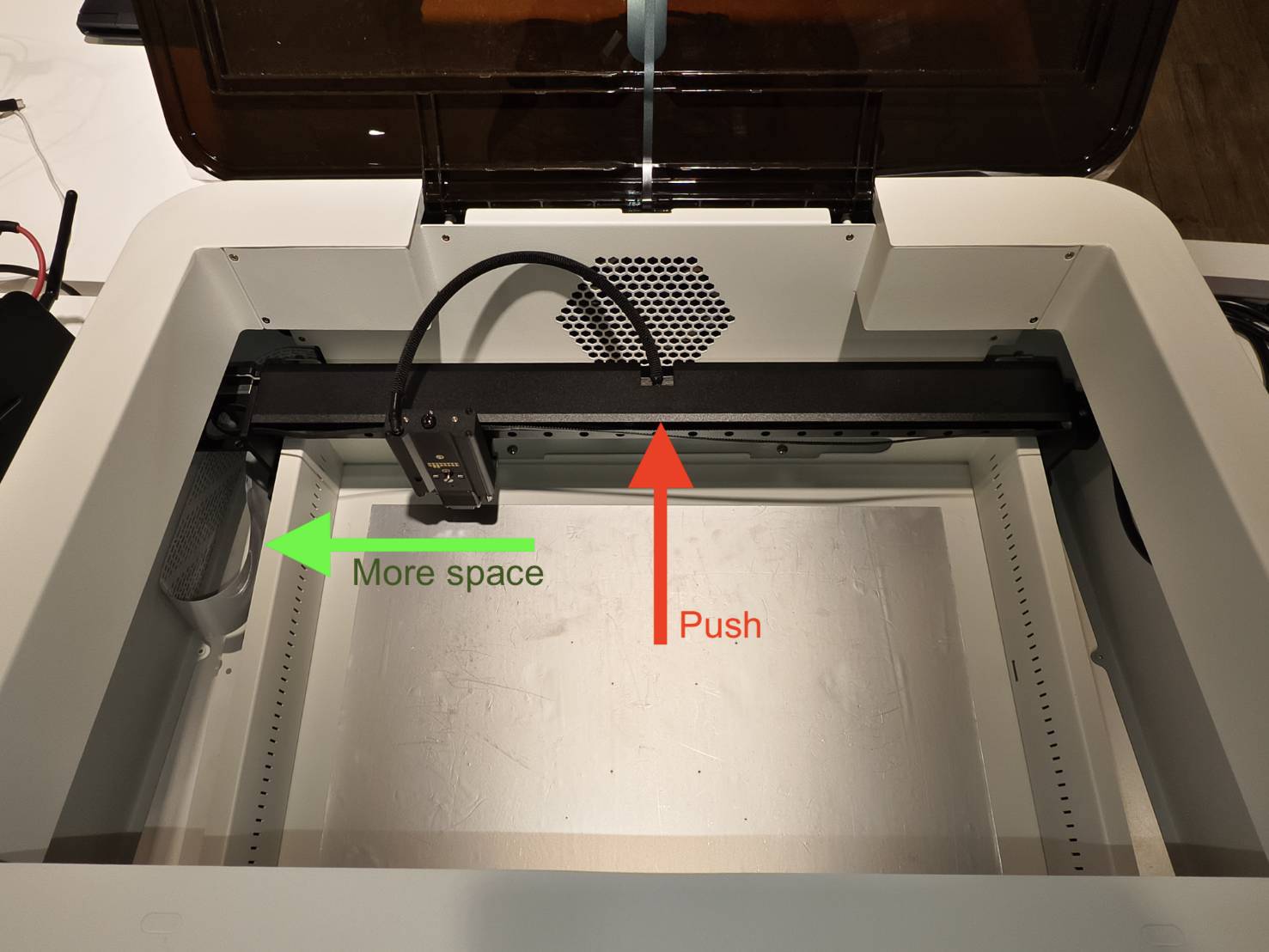

X축을 부드럽게 뒤로 밉니다. 이렇게 하면 왼쪽에 더 많은 공간이 확보됩니다.
14단계

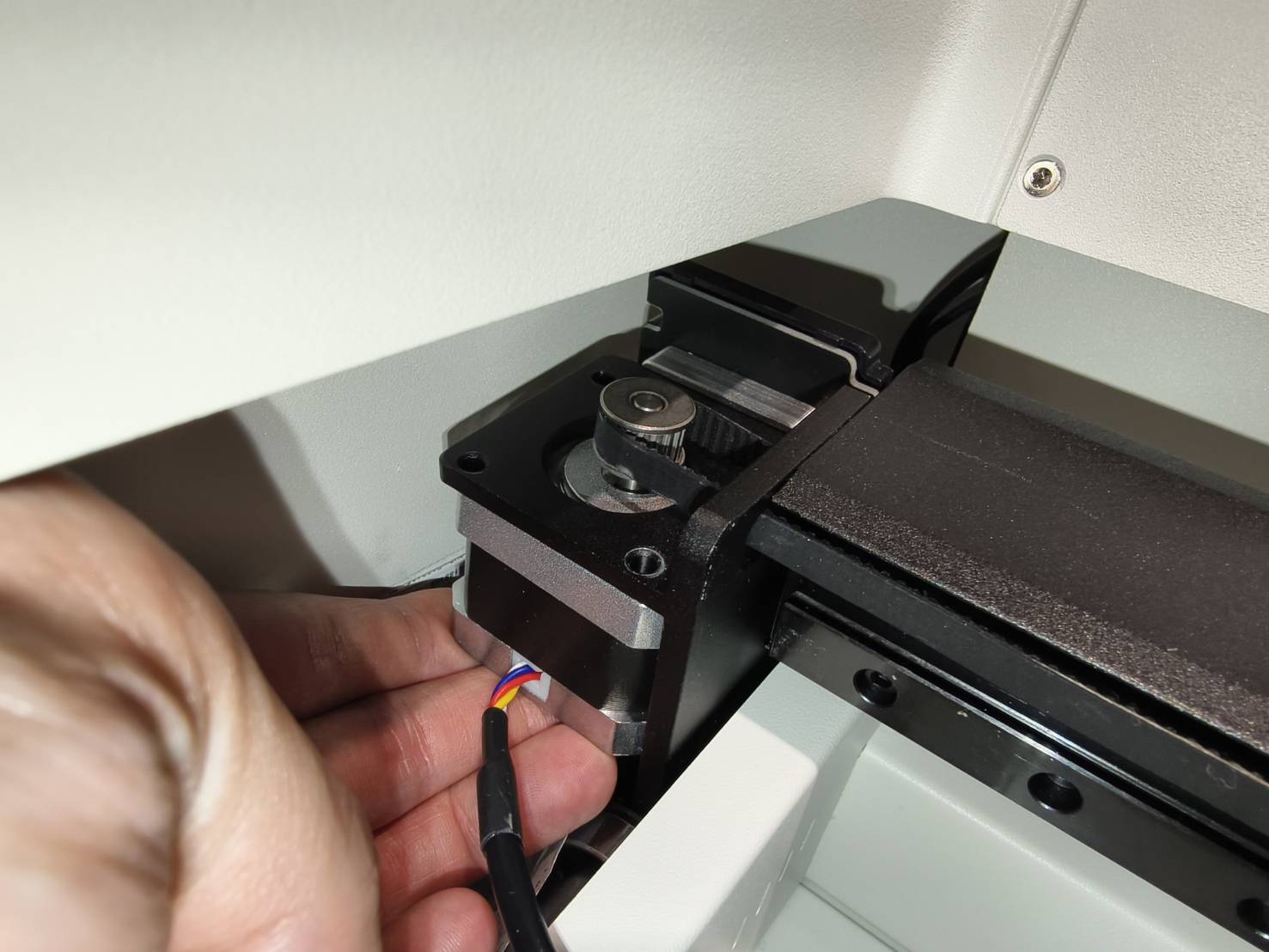

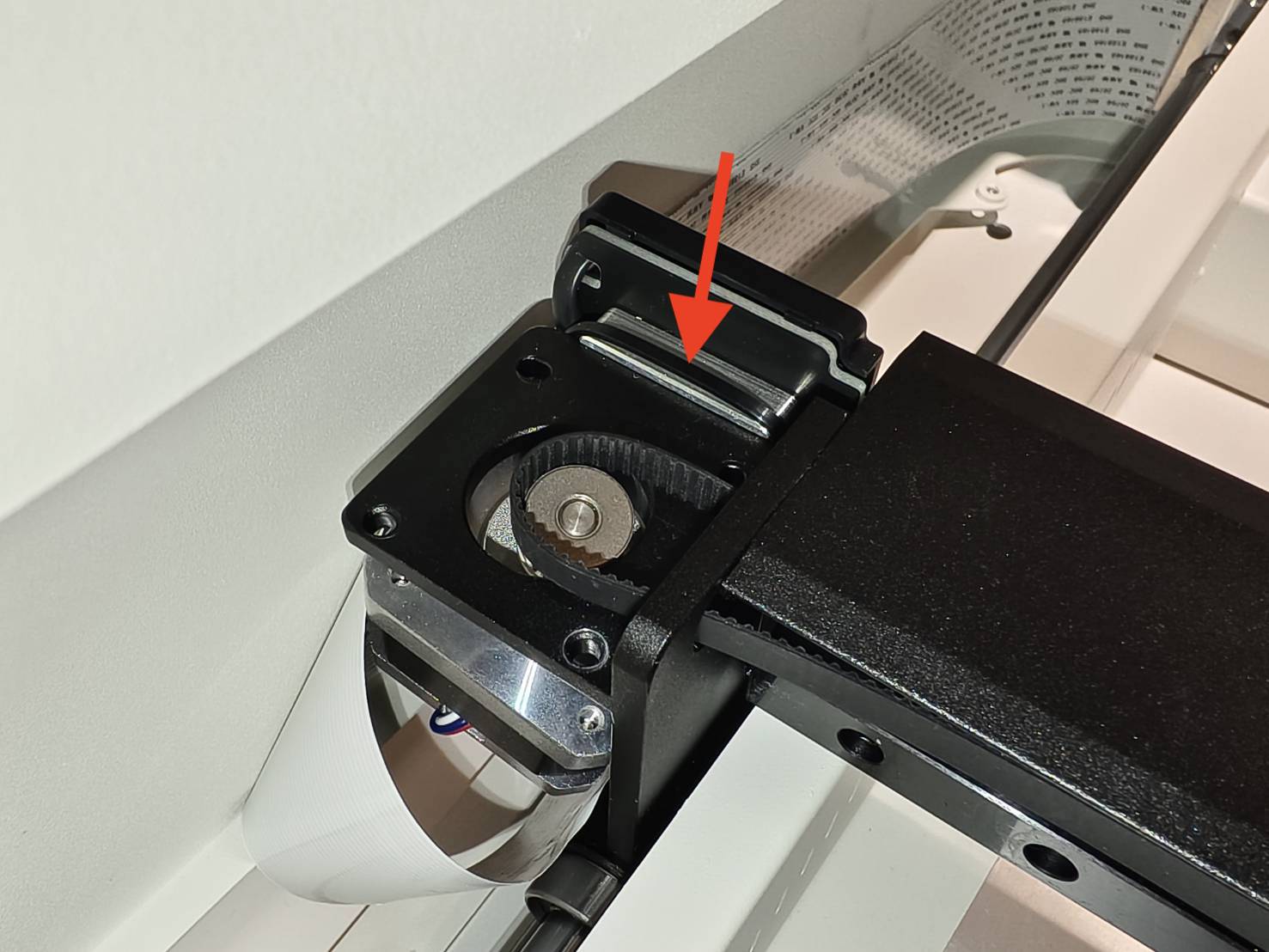

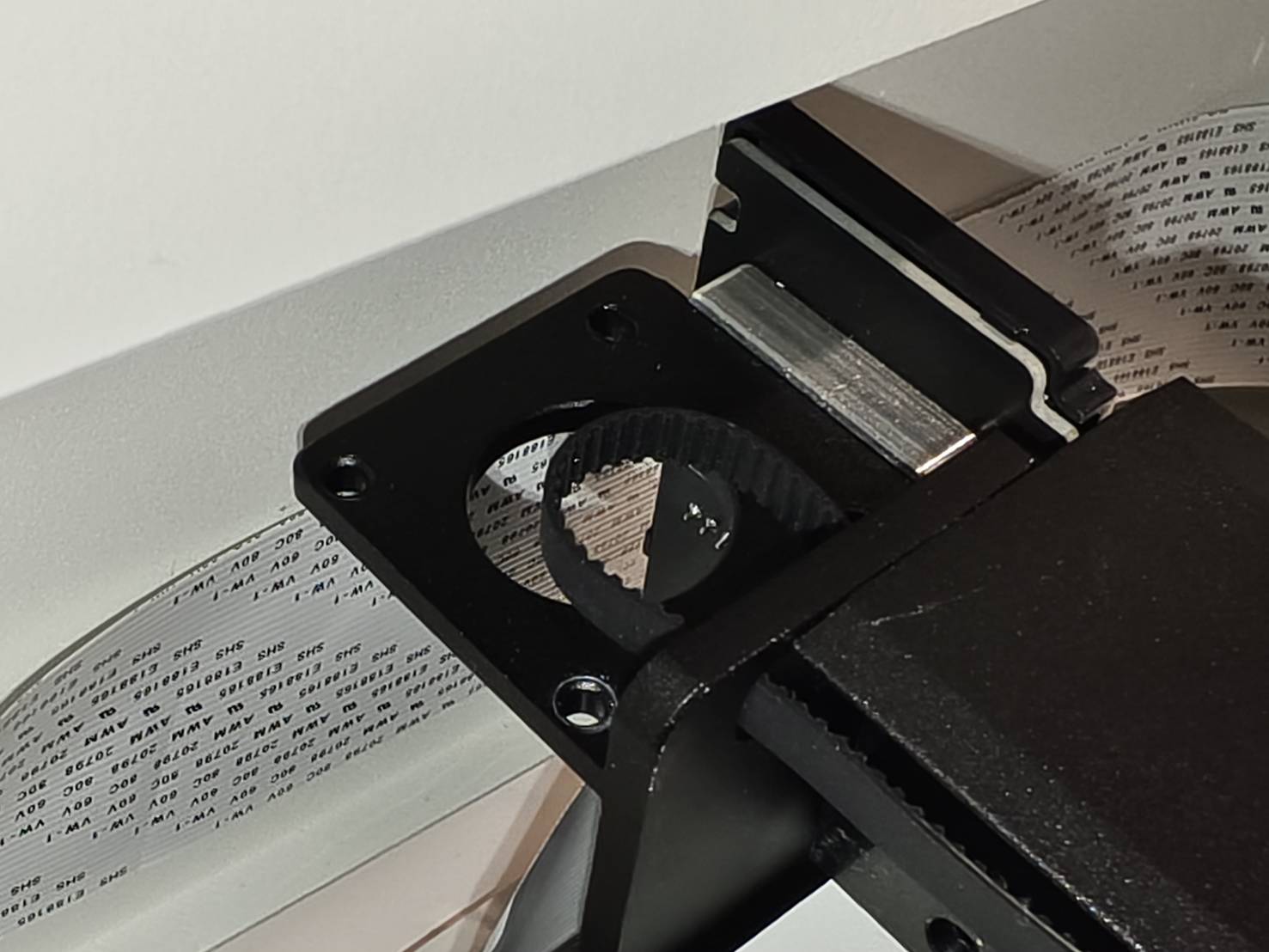

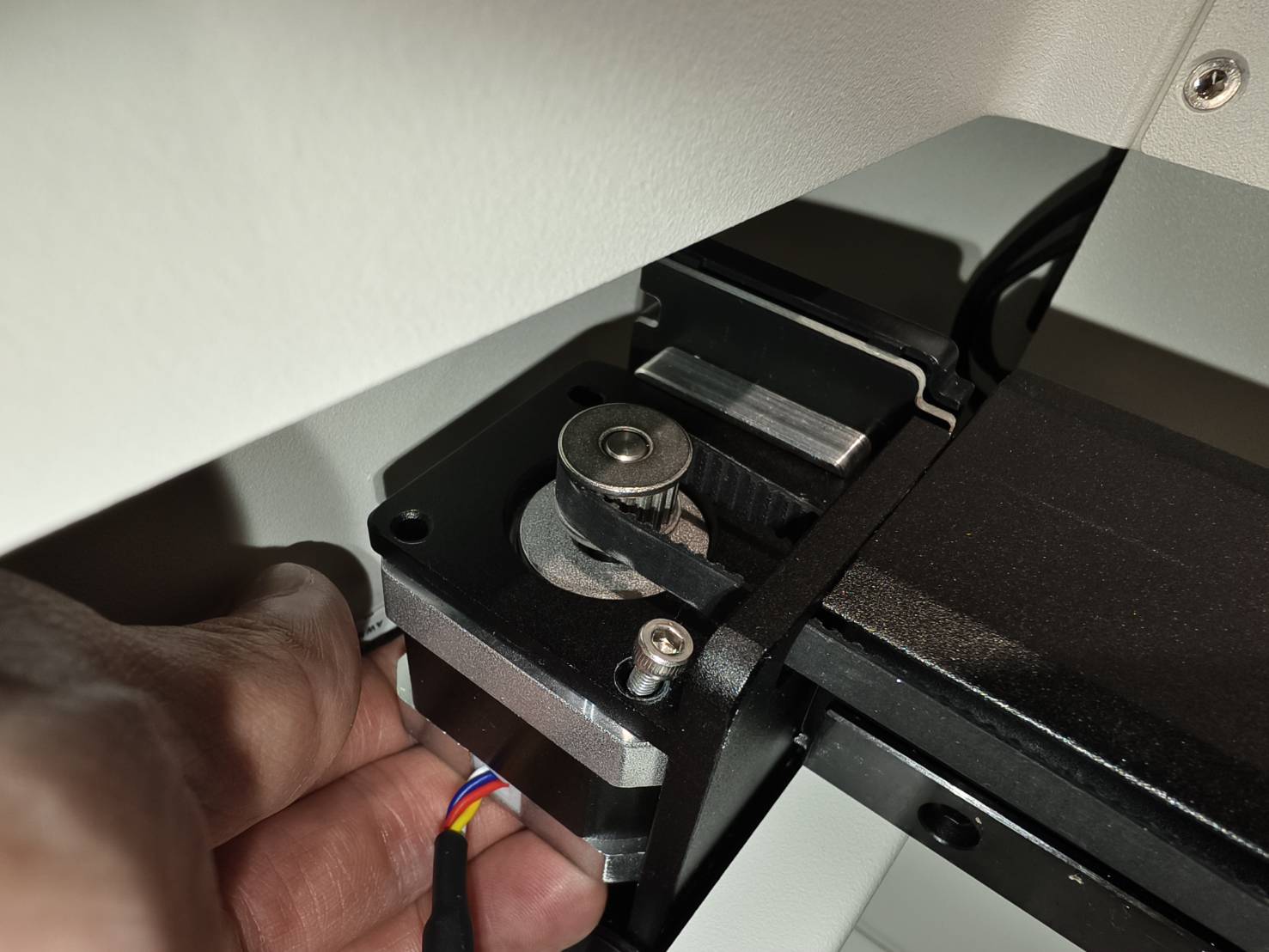

먼저 기어에 벨트를 장착하여 새 X축 모터를 설치합니다.
모터에 장착하기 전에 벨트가 올바른 위치에 있는지 확인하십시오.

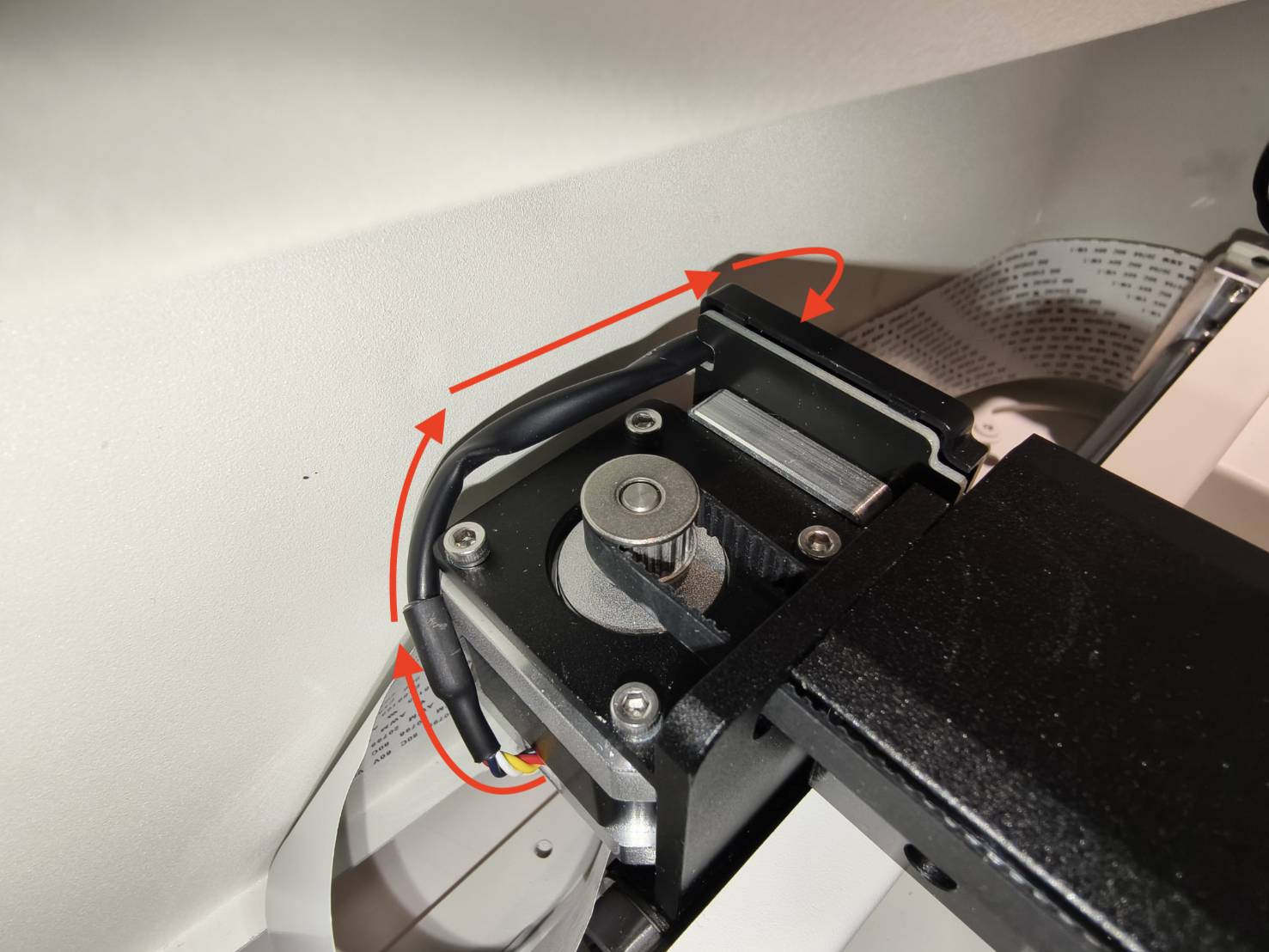

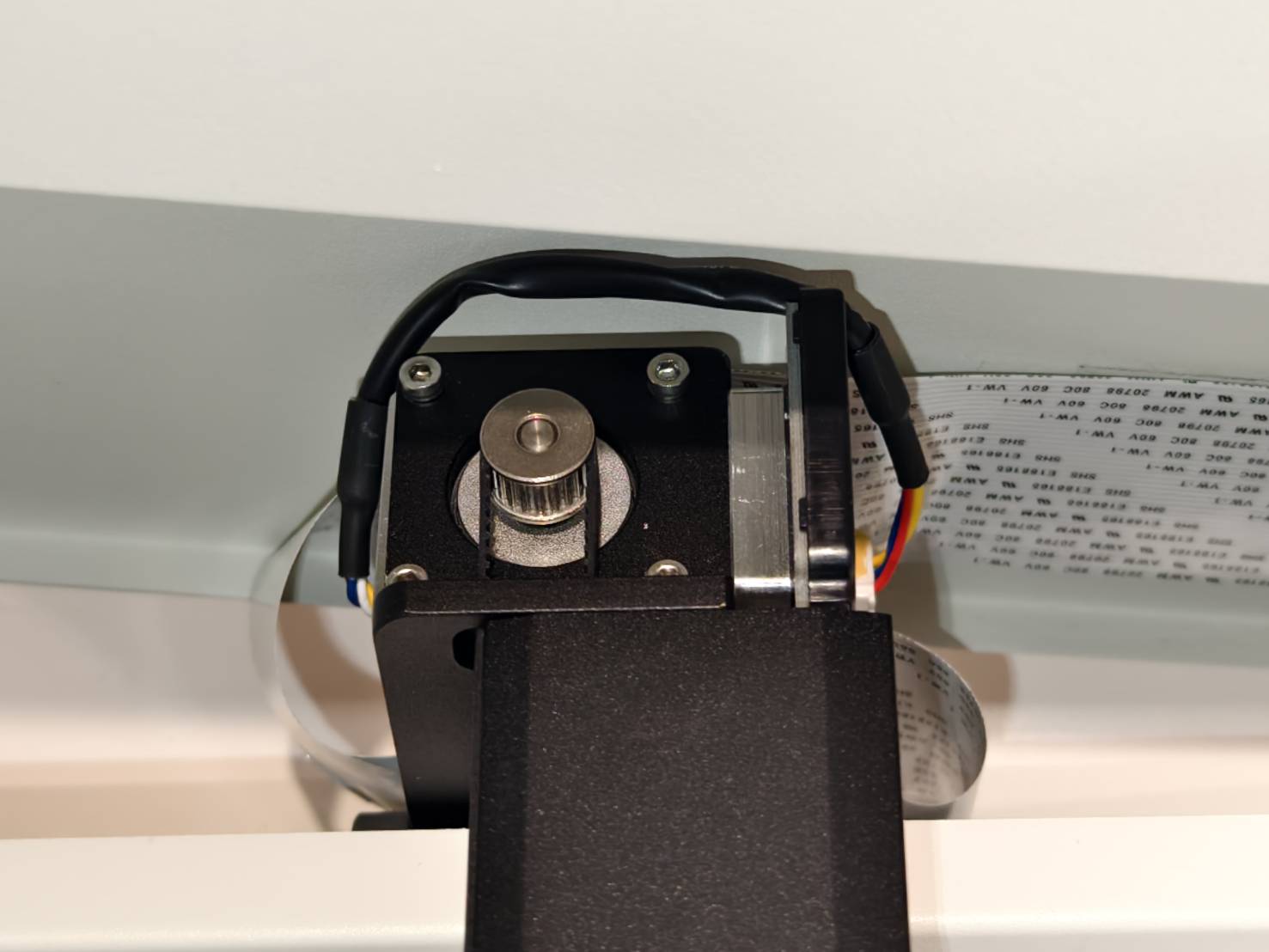

모터의 전선은 아래 사진과 같이 바깥쪽을 향해야 합니다.
15단계

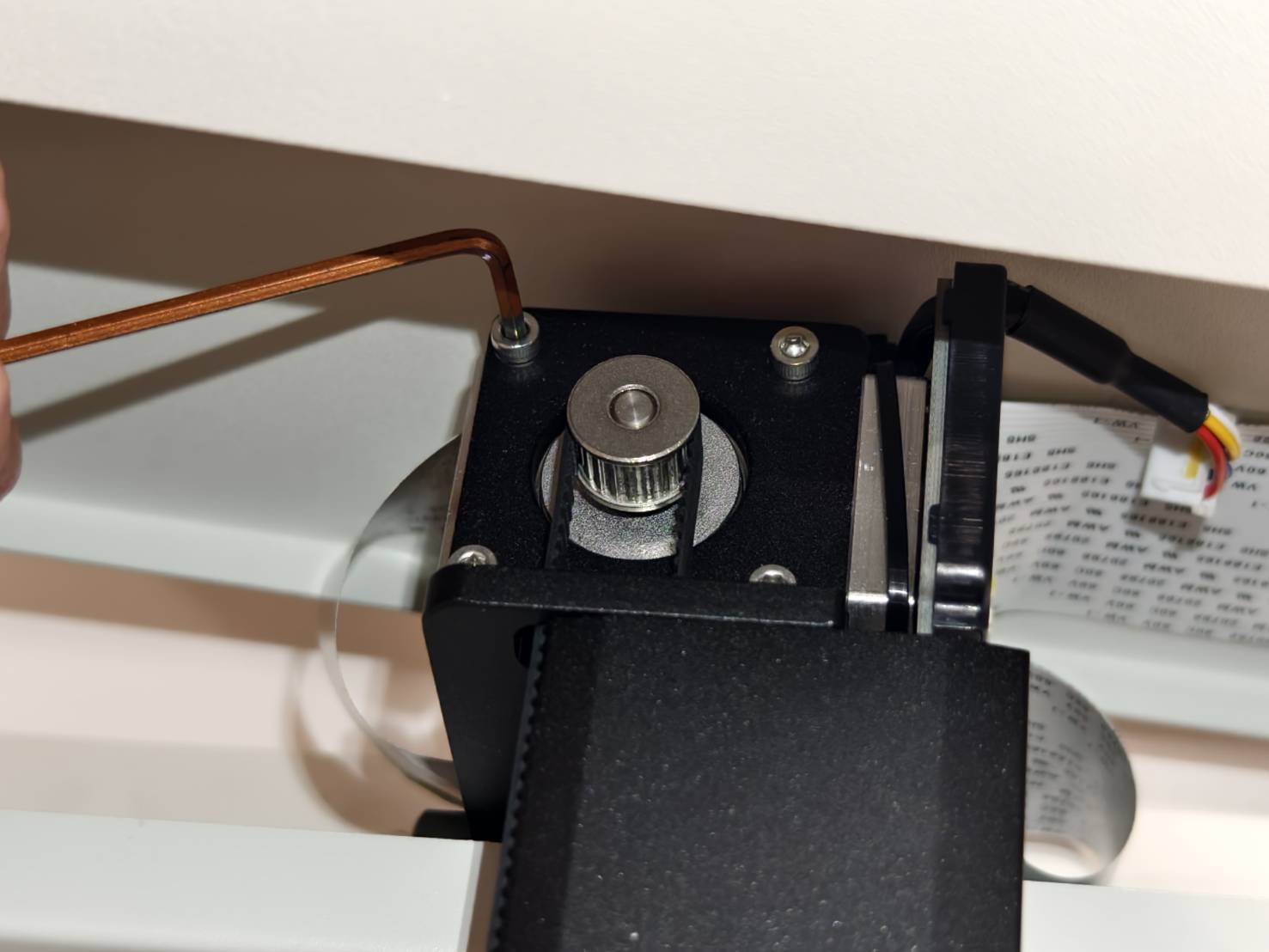

2.5mm 육각 렌치를 사용하여 모터를 고정하는 4개의 나사를 다시 조입니다.
16단계

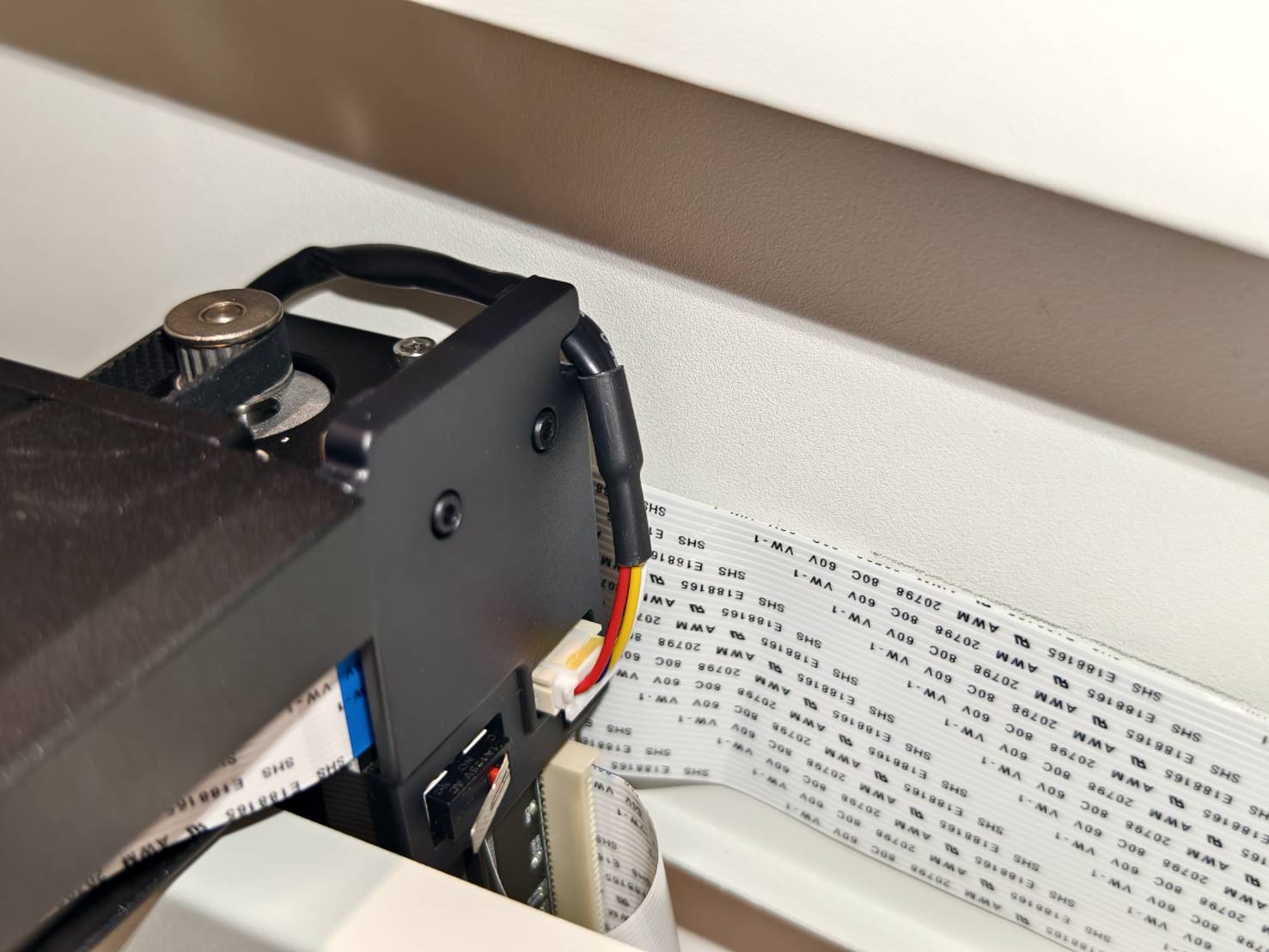

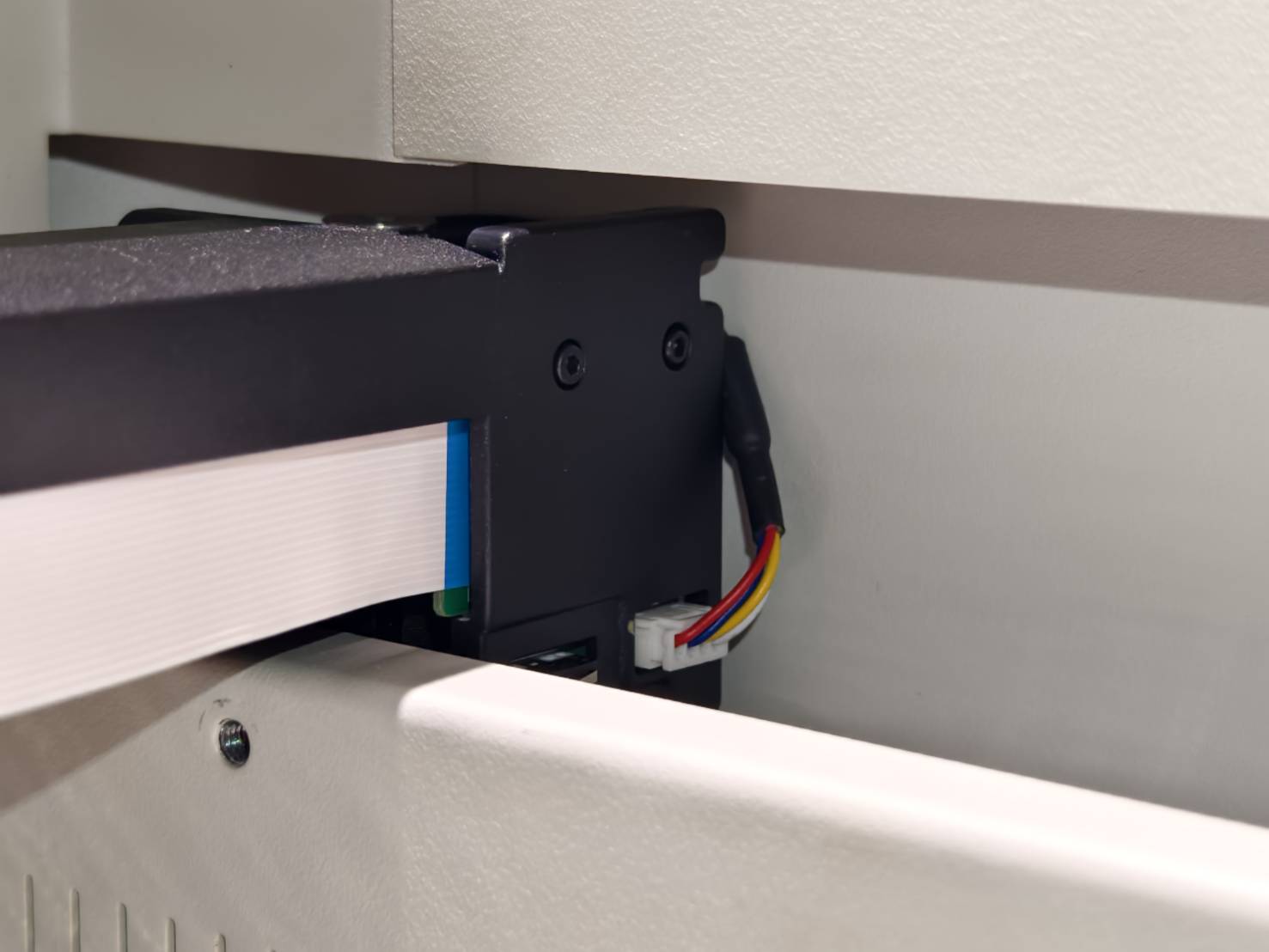

아래 사진과 같이 모터 케이블을 X축 제어 보드에 연결합니다.
17단계
상단 프레임을 원래 위치로 되돌립니다.
표시된 나사 구멍이 작업 영역을 향하도록 주의하십시오.
프레임 복원:
18단계
측면 나사를 조입니다.
19단계
기기를 뒤집으십시오. 바닥에 있는 모든 나사를 조이십시오.
USB 포트 근처에 표시된 발과 나사를 위치시켜야 합니다.
권장 사항:
처음에는 나사를 완전히 조이지 않는 것이 좋습니다. 일부 나사가 잘못 정렬되어 끼워지지 않을 수 있기 때문입니다. 따라서 모든 나사를 설치한 후에 전체적으로 조이는 것이 좋습니다.
20단계
기기를 뒤집으십시오. 모듈 시트를 움직여 자유롭게 이동할 수 있는지 확인하십시오.
|
|
21단계
USB 포트 근처의 고무 발 나사를 풀고 모듈 시트를 다시 움직여 보십시오.
22단계
X축 벨트에 스프링을 다시 설치하십시오.
#END
