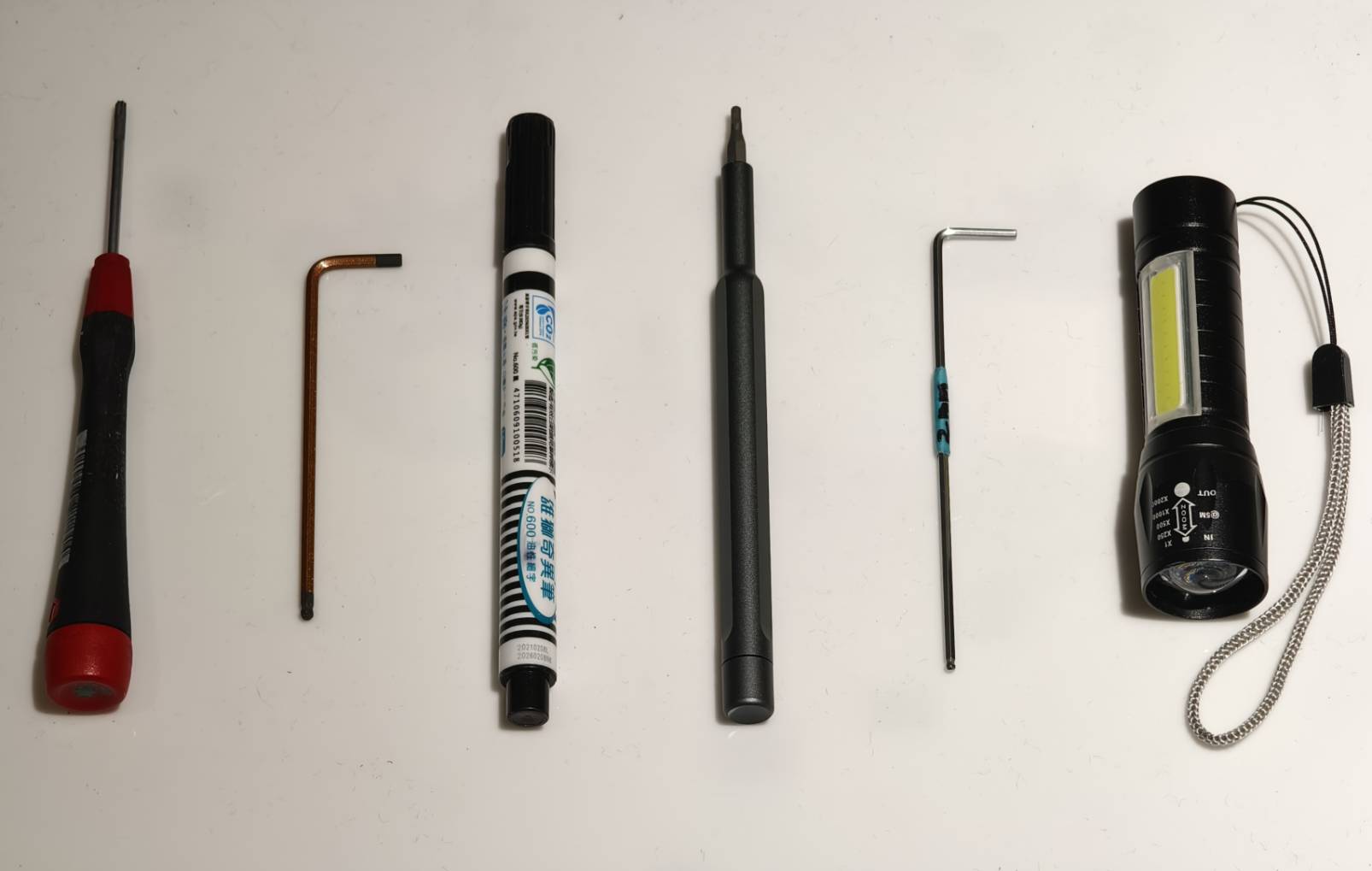

도구
1｜Torx T8 드라이버
2｜2.5mm 육각 렌치
3｜마커 펜 또는 색상 테이프
4｜2mm 육각 드라이버
5｜2mm 육각 렌치 (선택 사항)
6｜소형 손전등 (선택 사항)
1단계

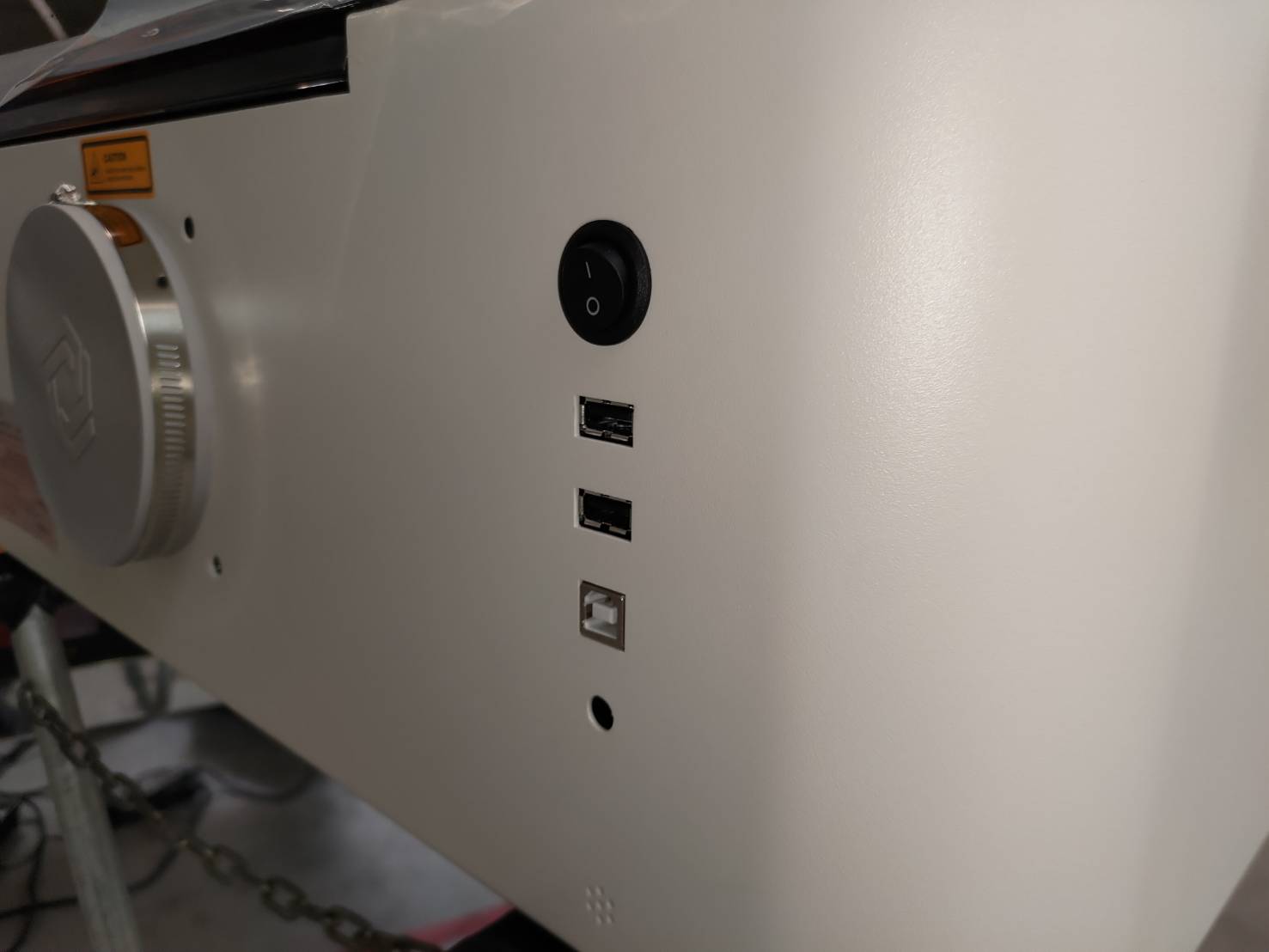

기기의 전원을 끄고 전원 코드를 분리하세요.
2단계

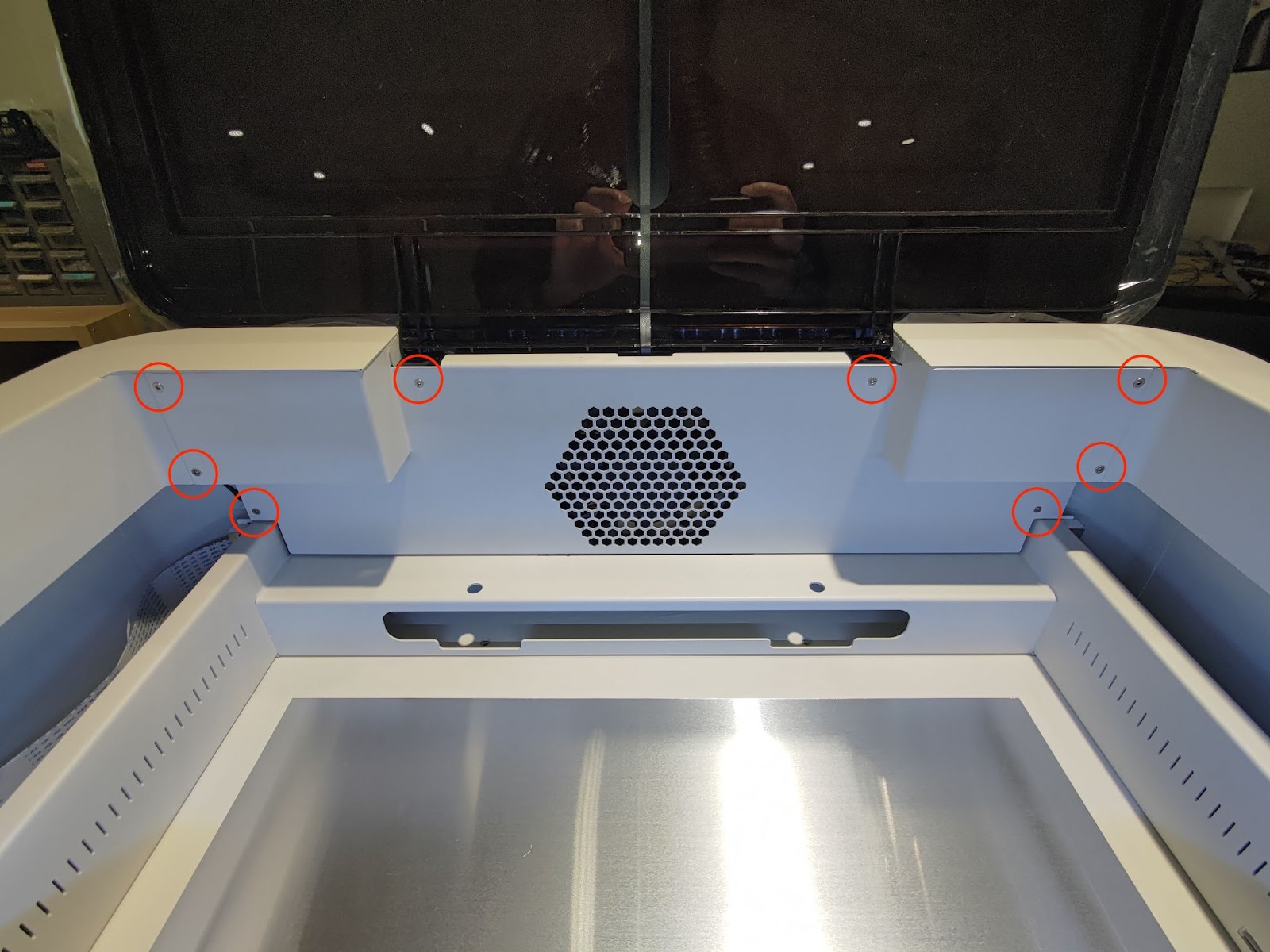

플레이트에 있는 다음 나사들을 풀어주세요.
T8 나사 8개 (플레이트와 도어 커버가 연결되어 있습니다.)
3단계

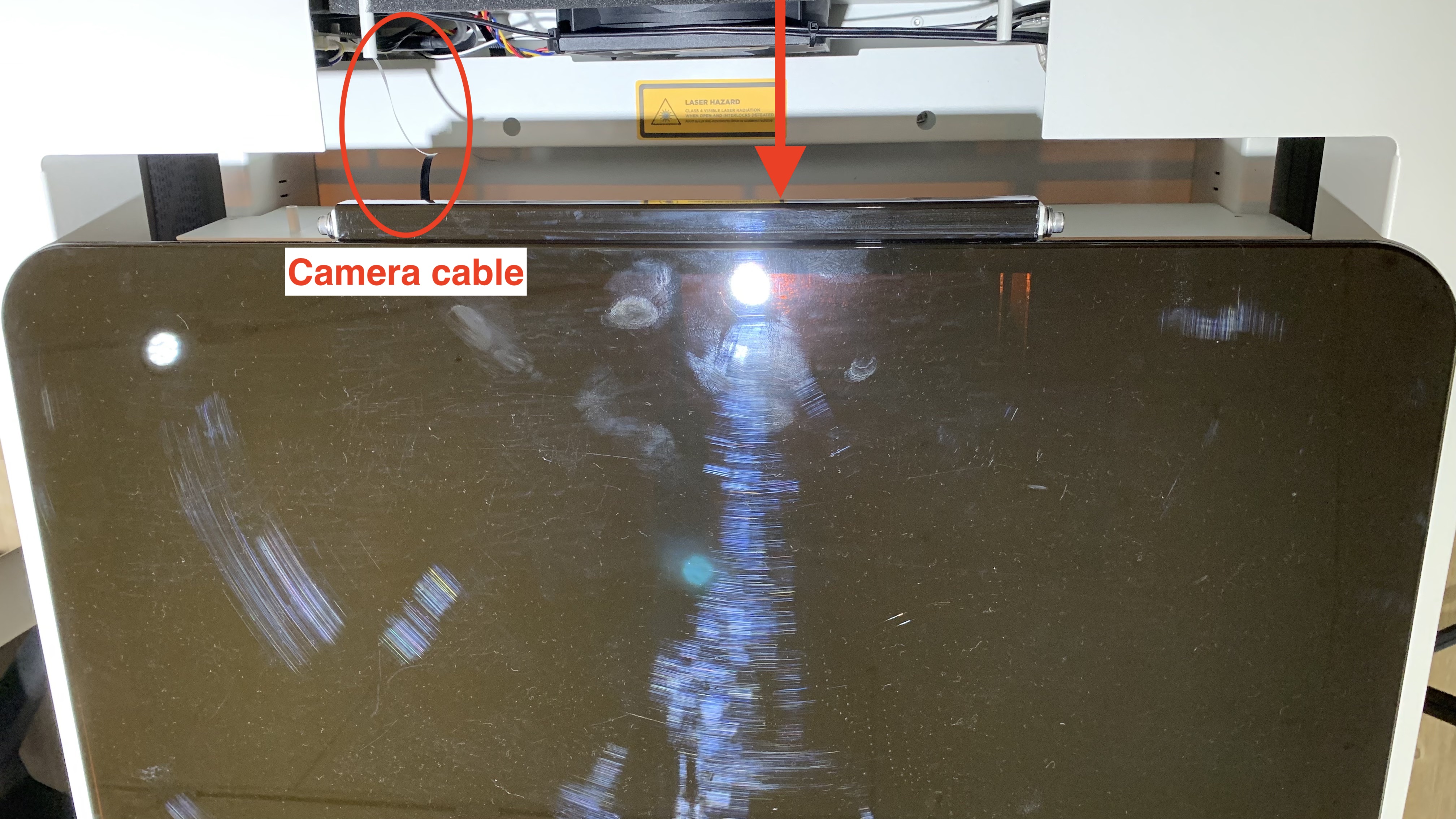

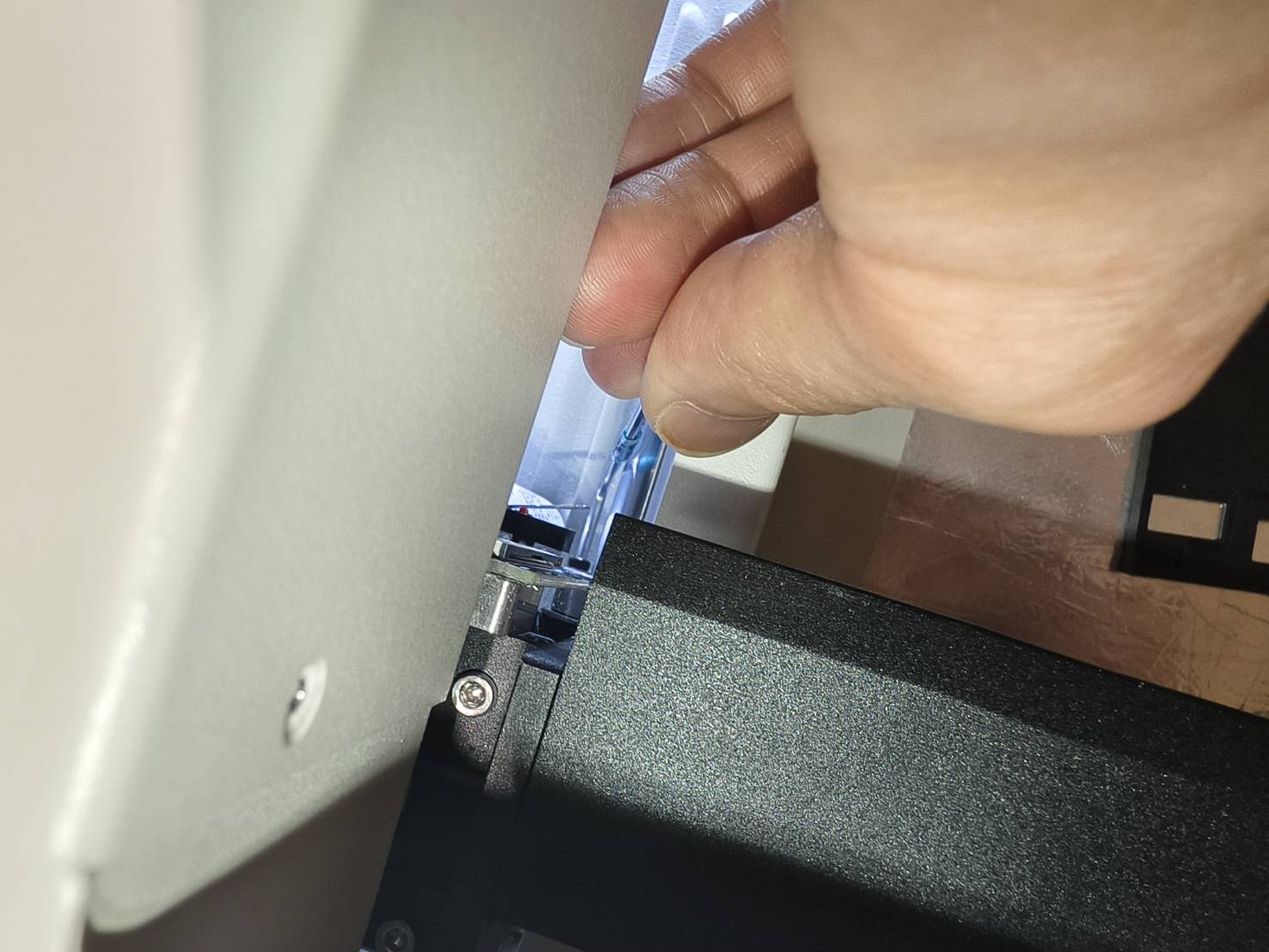

플레이트와 도어 커버를 약간 앞으로 밀어주세요.
4단계

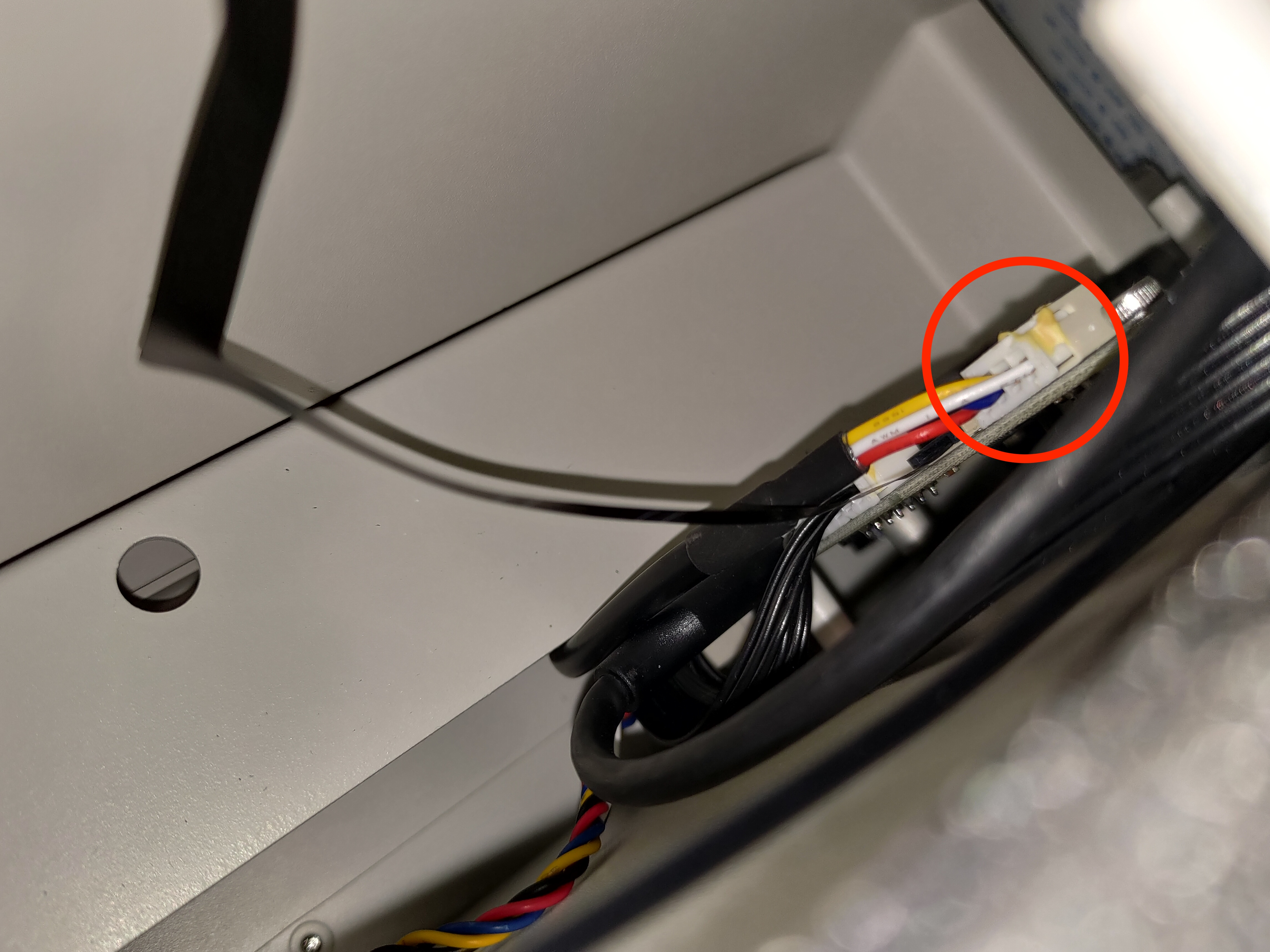

모터 케이블을 분리하세요.
이 케이블을 제거하면 카메라 케이블을 더 쉽게 분리할 수 있습니다.
5단계

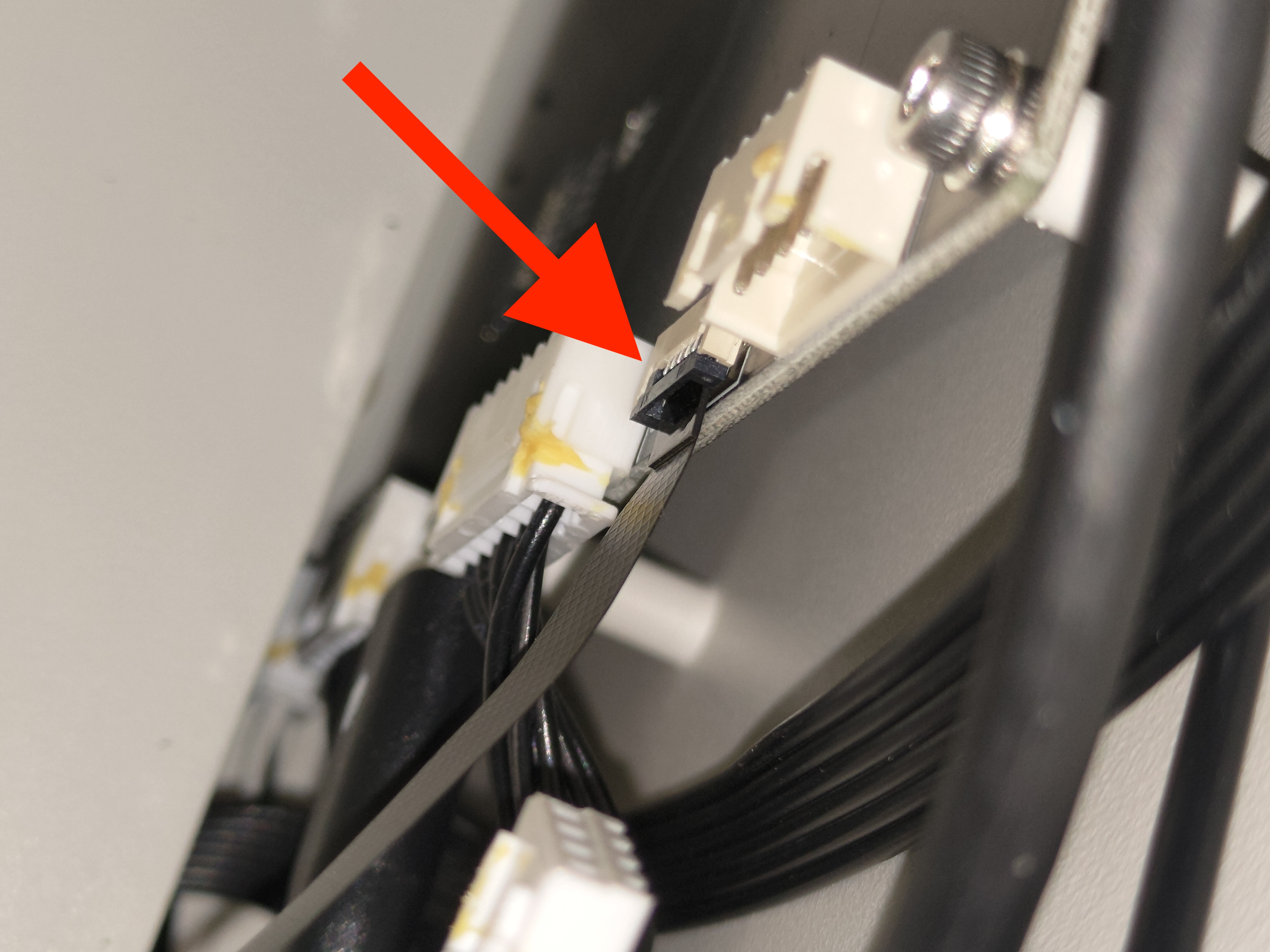

카메라 케이블을 분리하세요.
케이블을 고정하는 클립이 있으니 주의하세요. 클립을 열어 카메라 케이블을 분리하세요.
클립 잠금 상태:
클립 잠금 해제 상태:
케이블 분리:
6단계

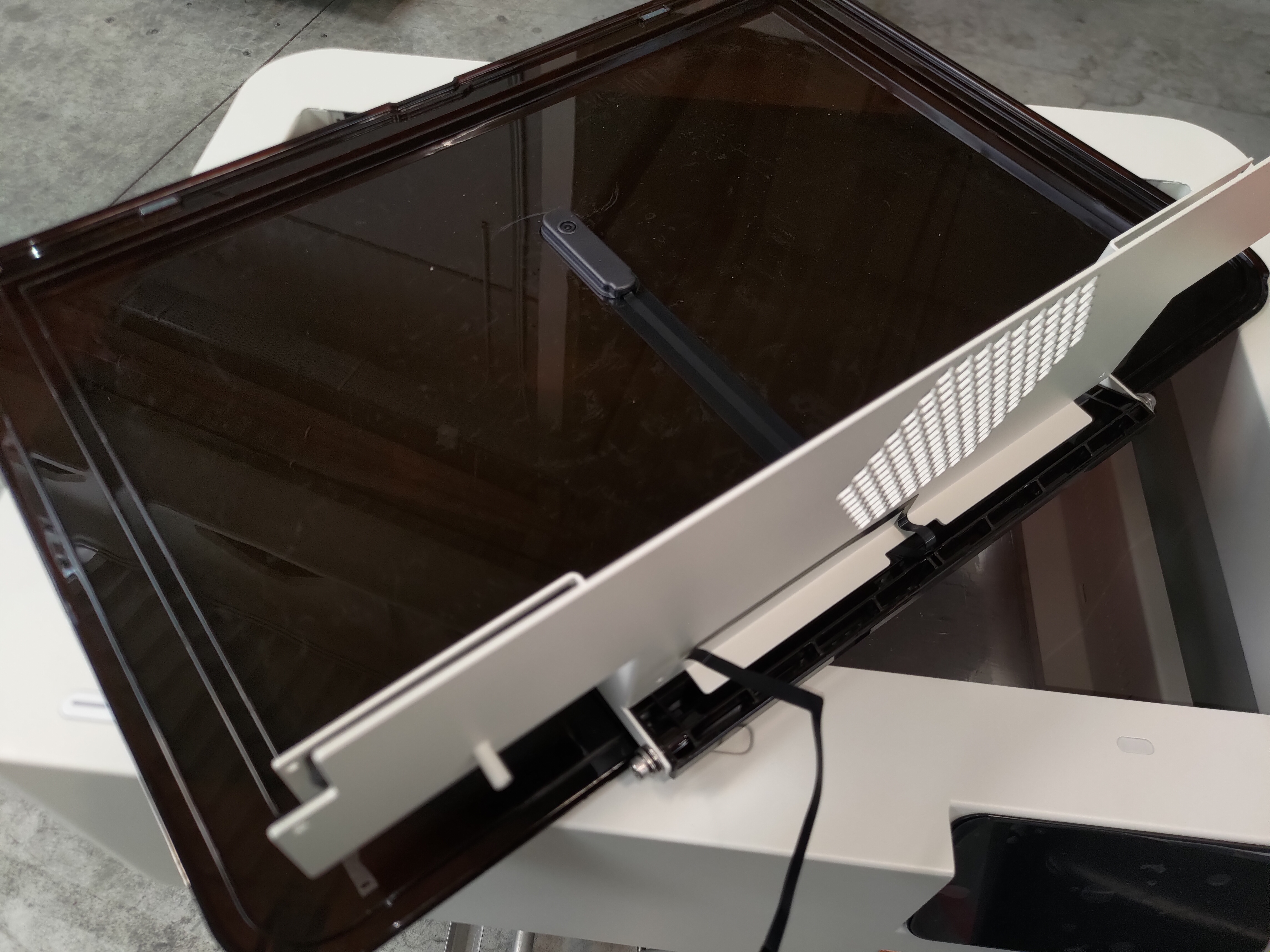

플레이트와 도어 커버를 제거하세요.
7단계

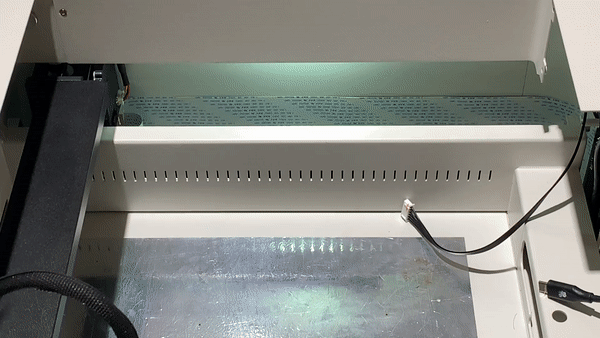

38핀 플랫 케이블의 위치를 펜이나 테이프로 표시하세요.
8단계

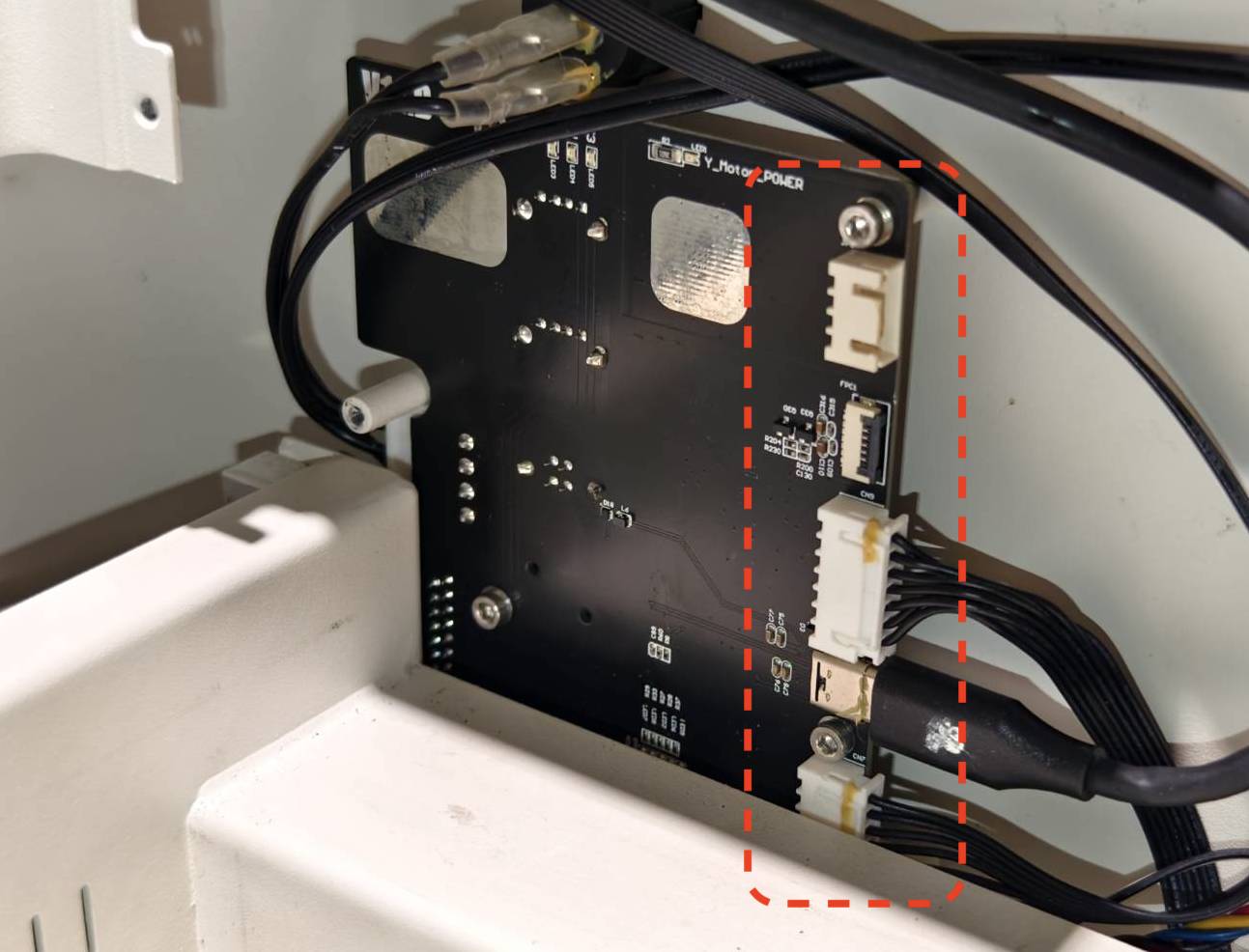

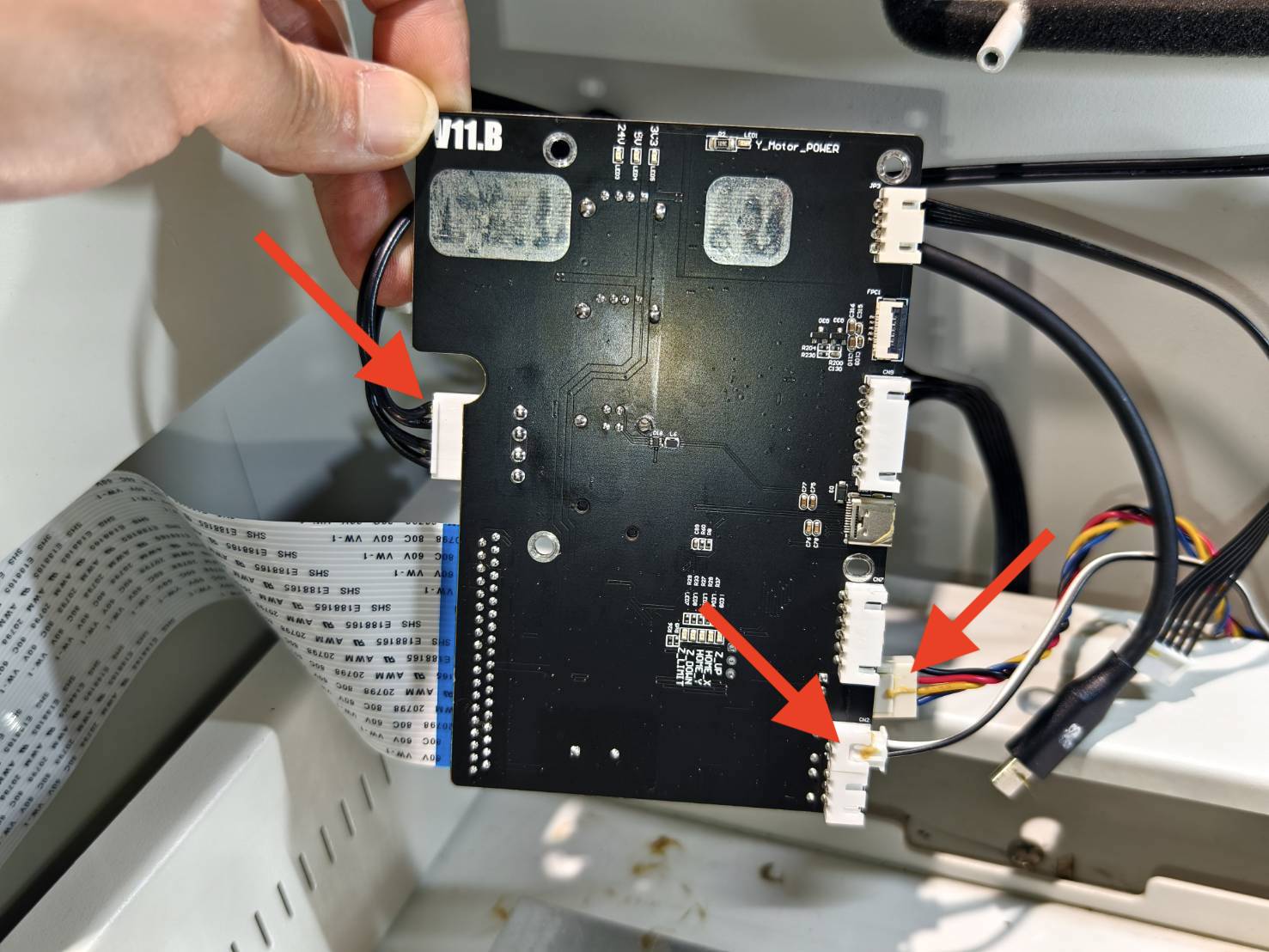

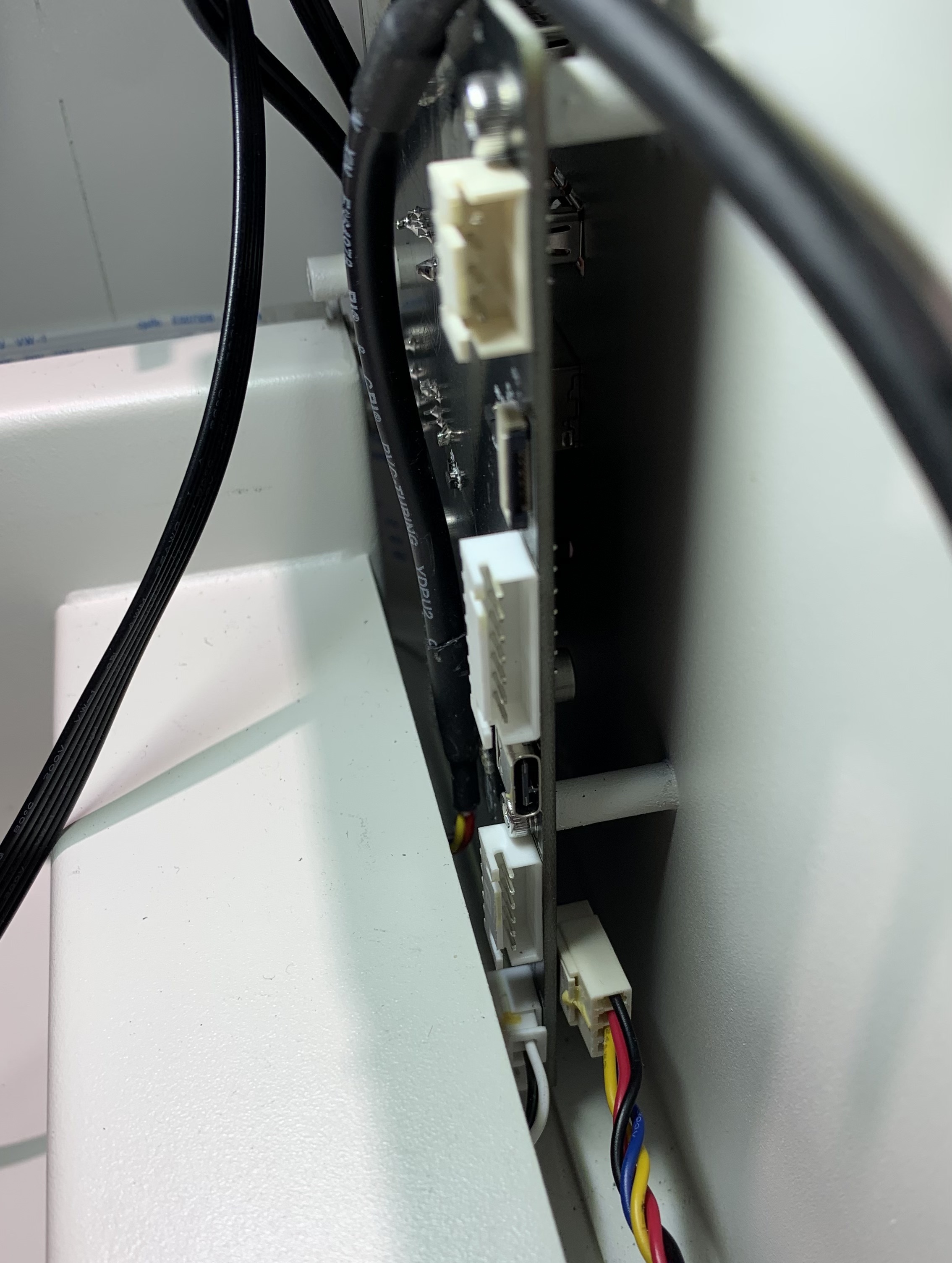

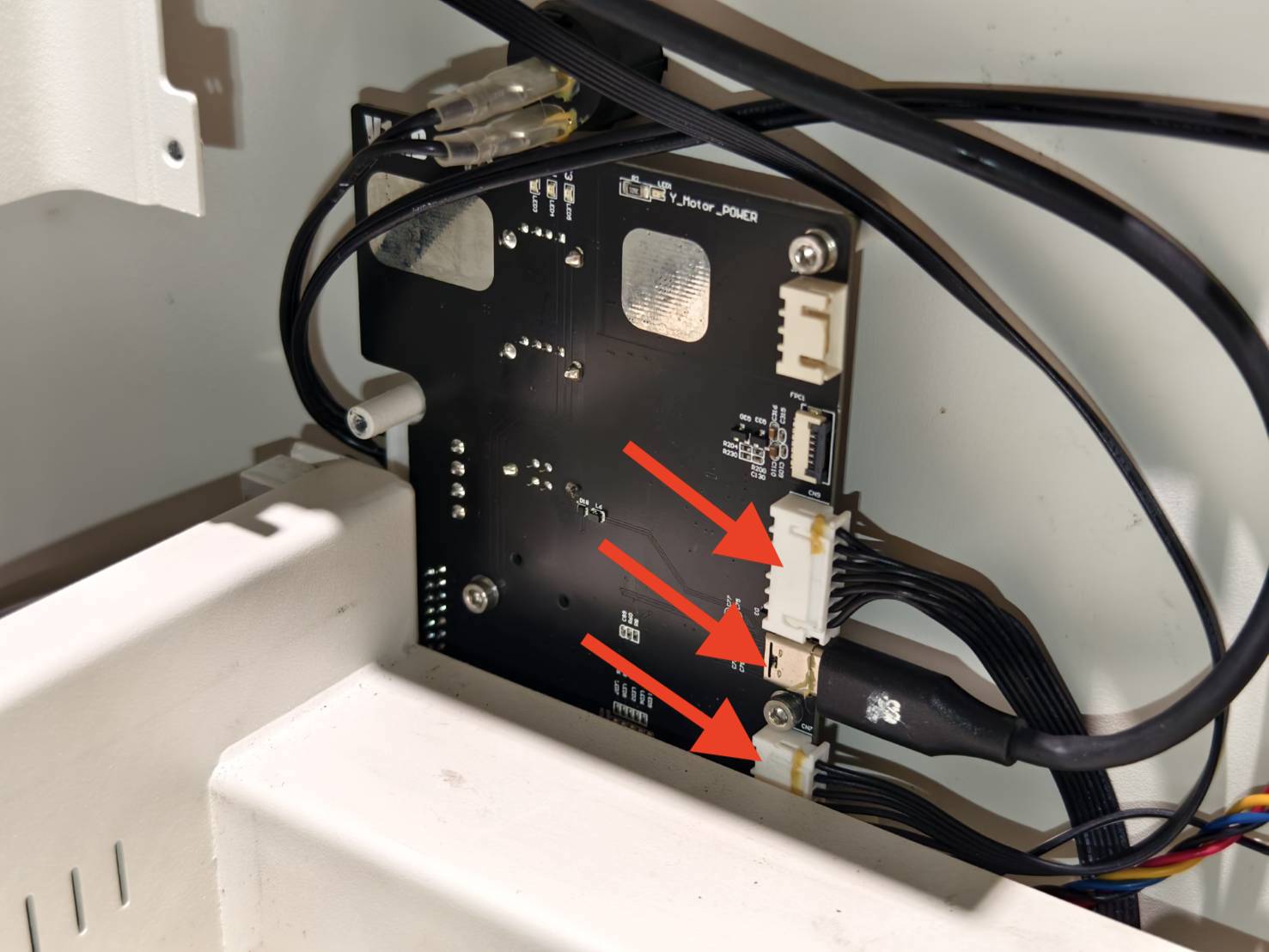

메인보드 오른쪽의 케이블들을 분리하세요.
케이블 위치를 잊지 않도록 사진을 찍어두는 것이 좋습니다.
9단계

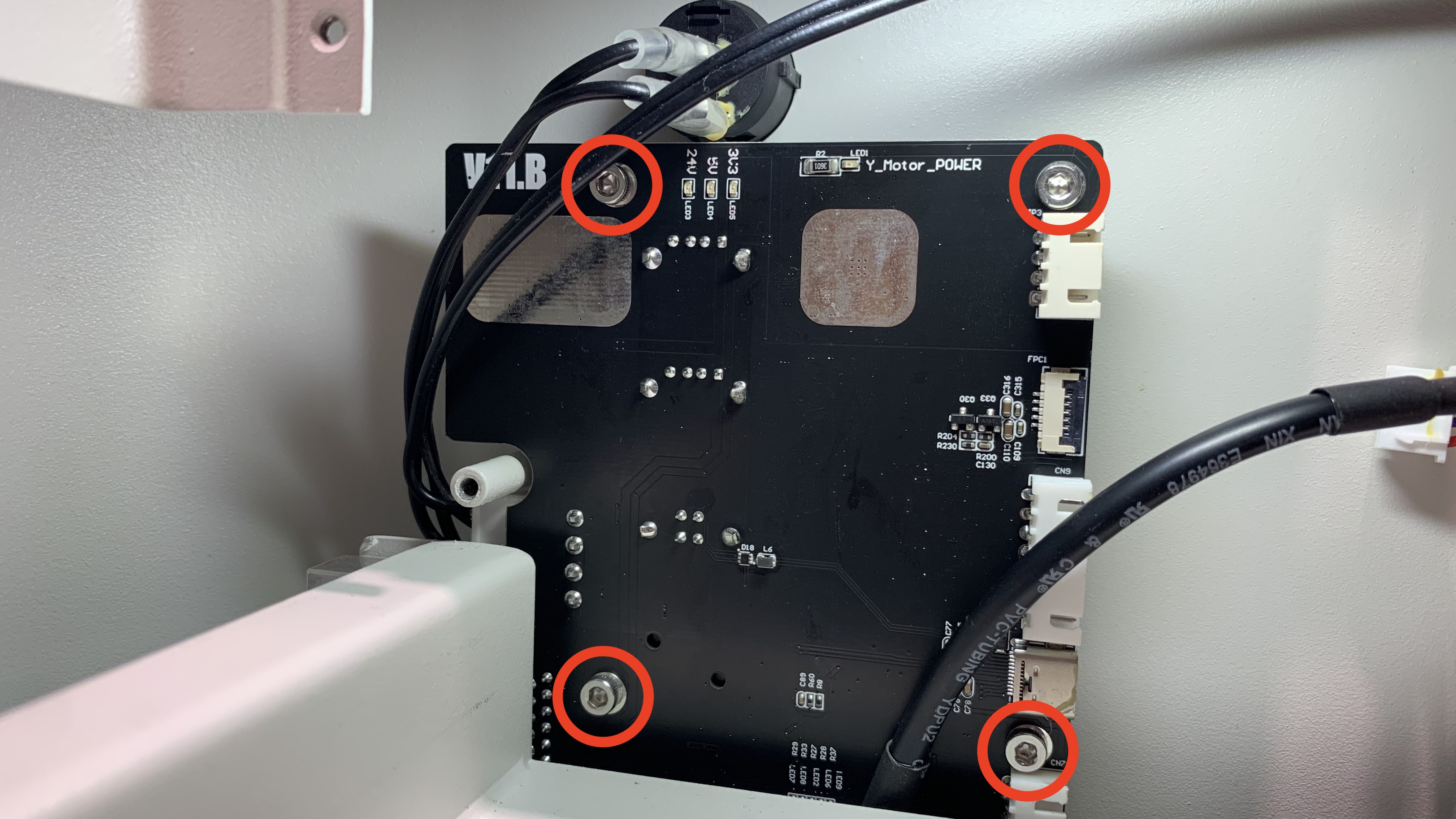

메인보드의 나사를 제거하세요.
3mm 육각 나사 4개
10단계
플레이트에서 38핀 플랫 케이블을 분리하세요.
케이블 뒷면에 테이프가 붙어 있으니 주의하세요.

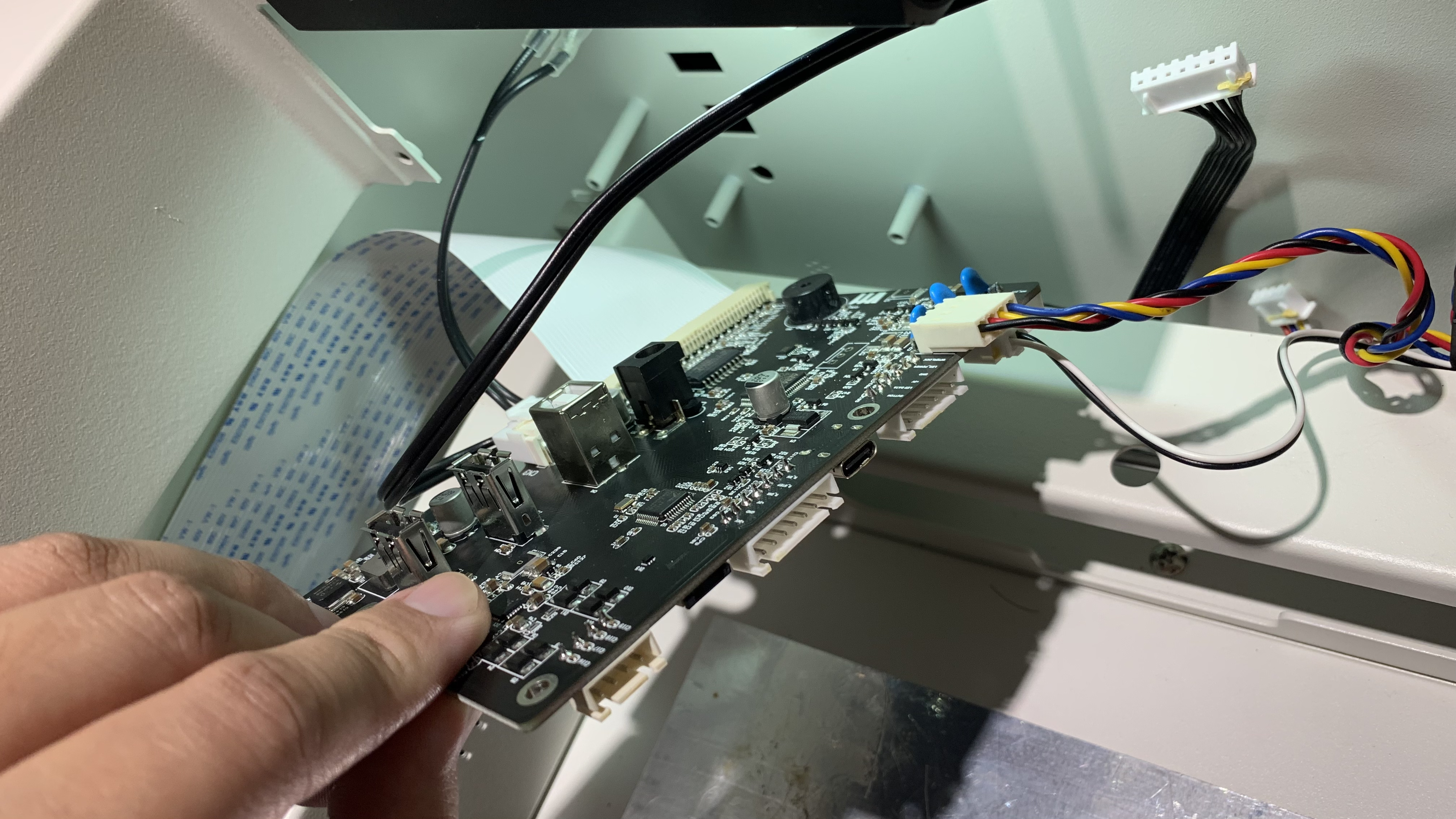

메인보드를 45도 각도로 들어올리세요.

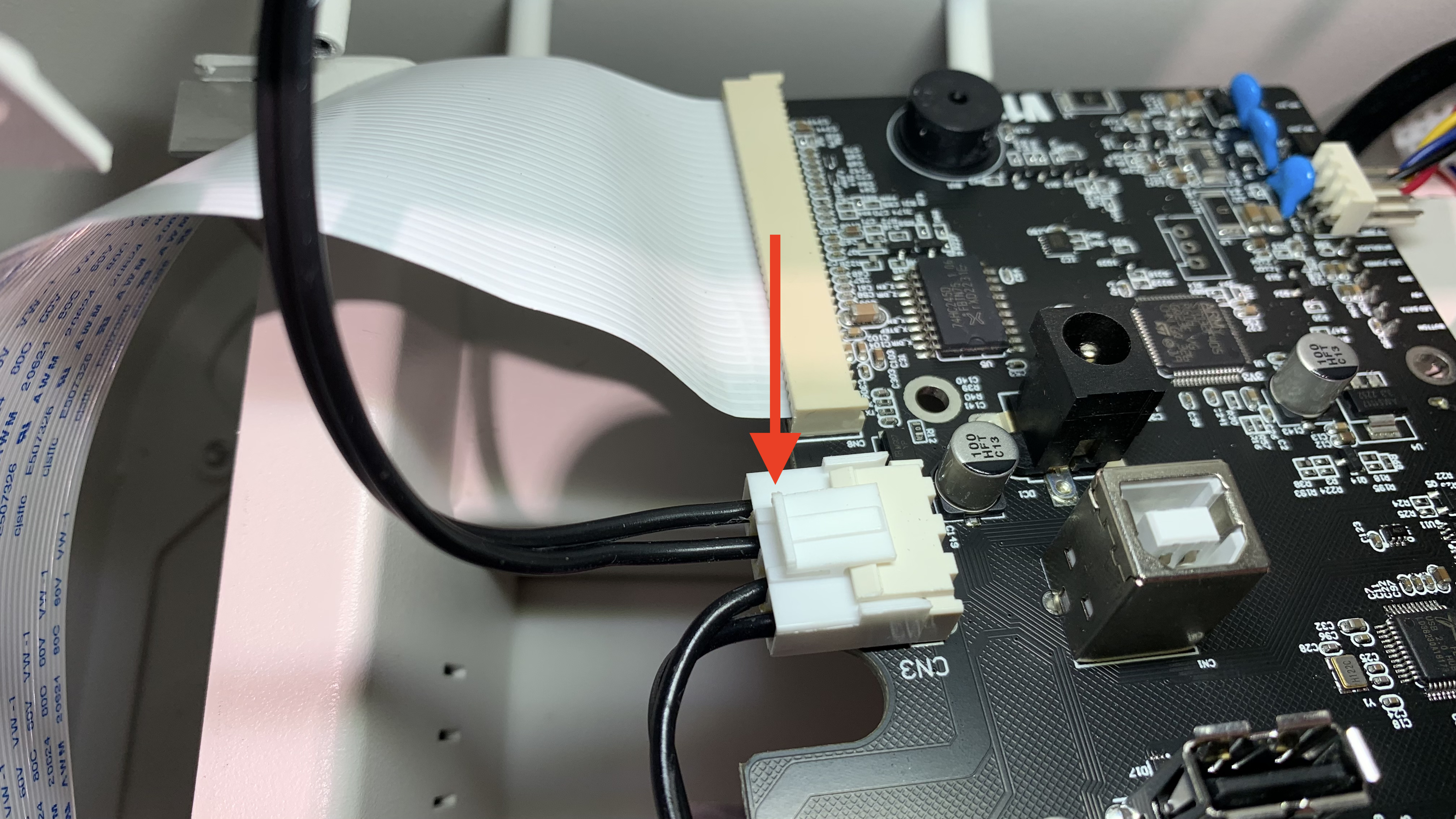

이 케이블은 잠금장치를 눌러야 제거할 수 있습니다.

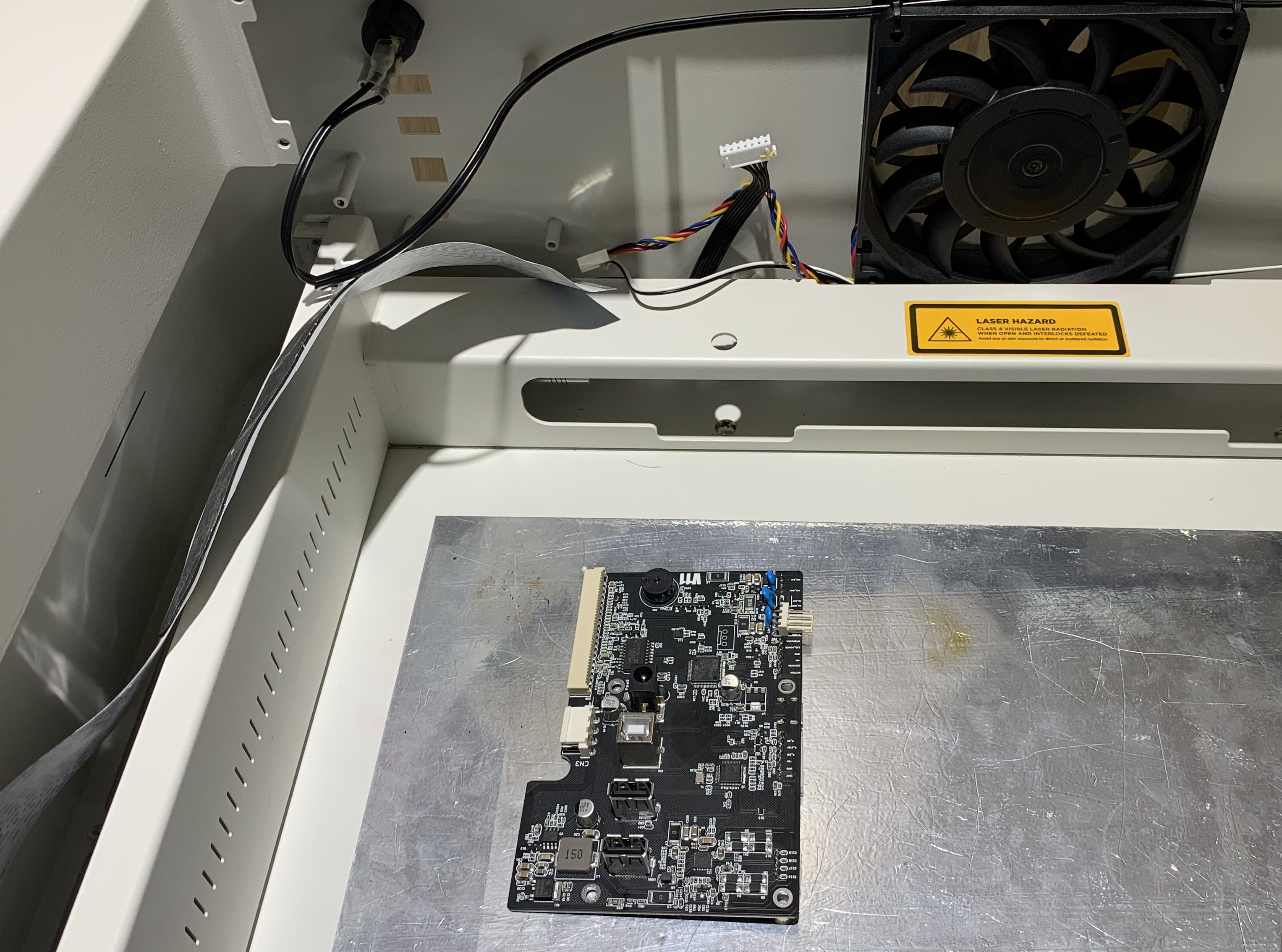

모든 케이블을 분리하세요.
1단계1

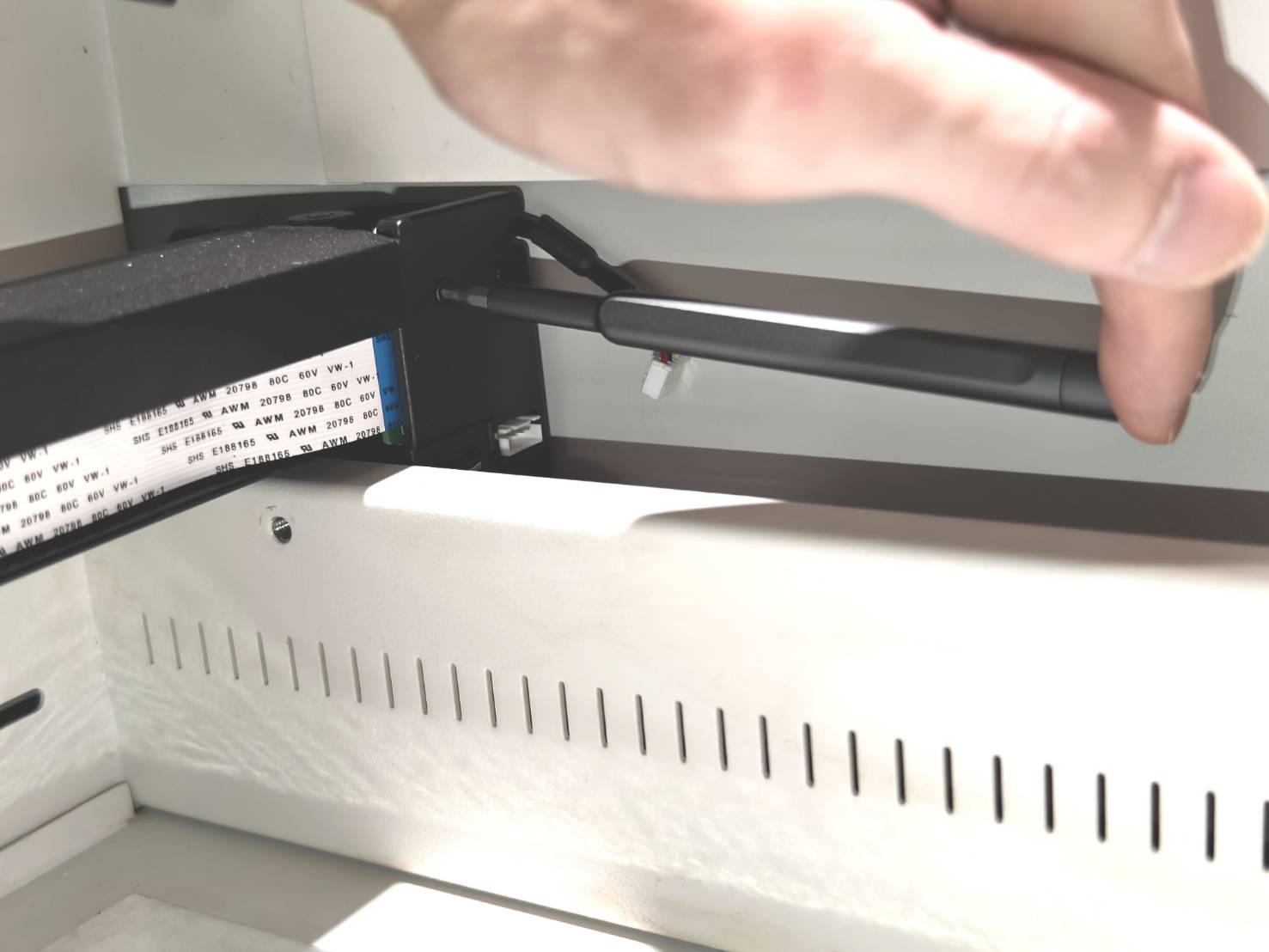

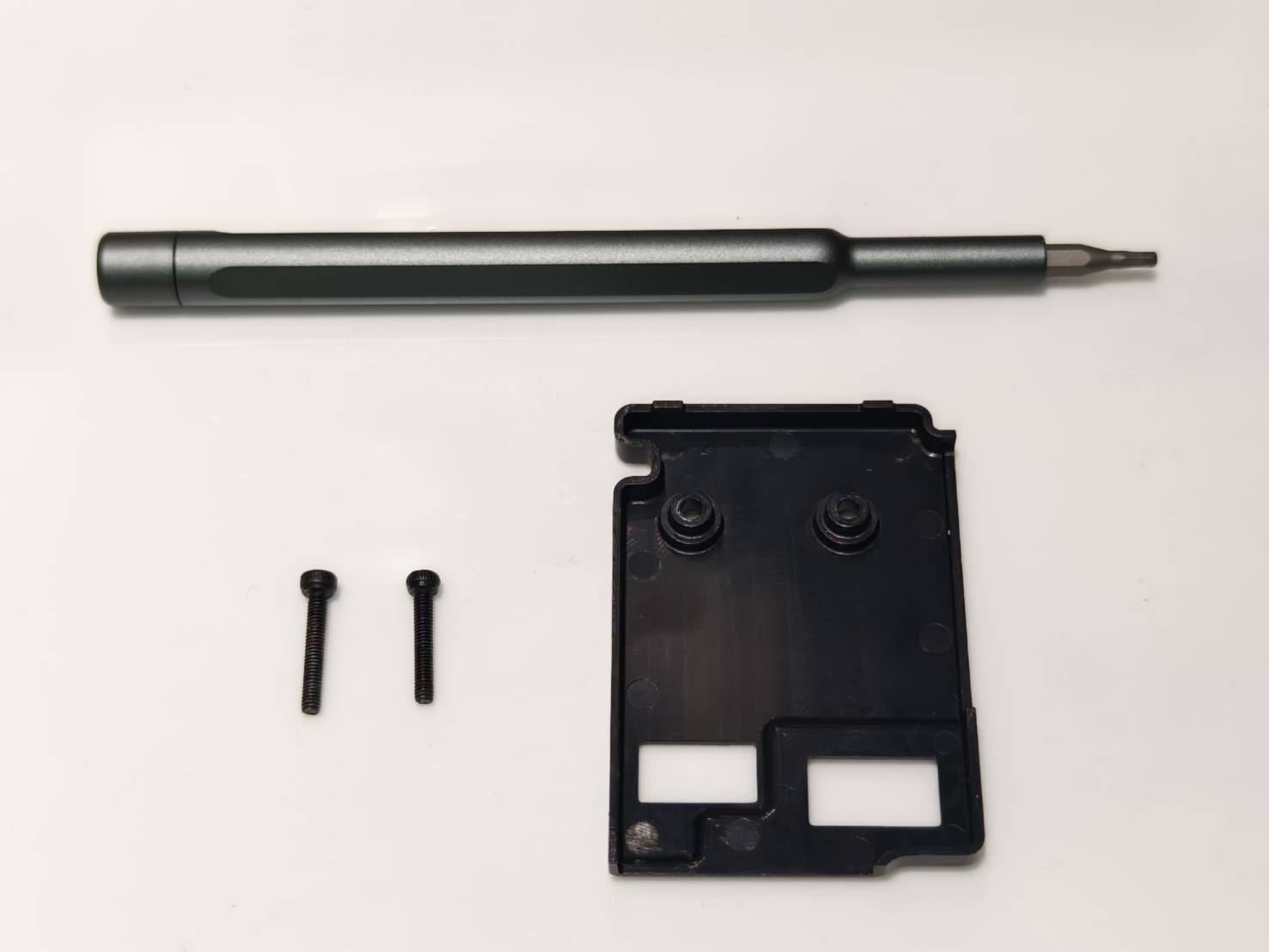

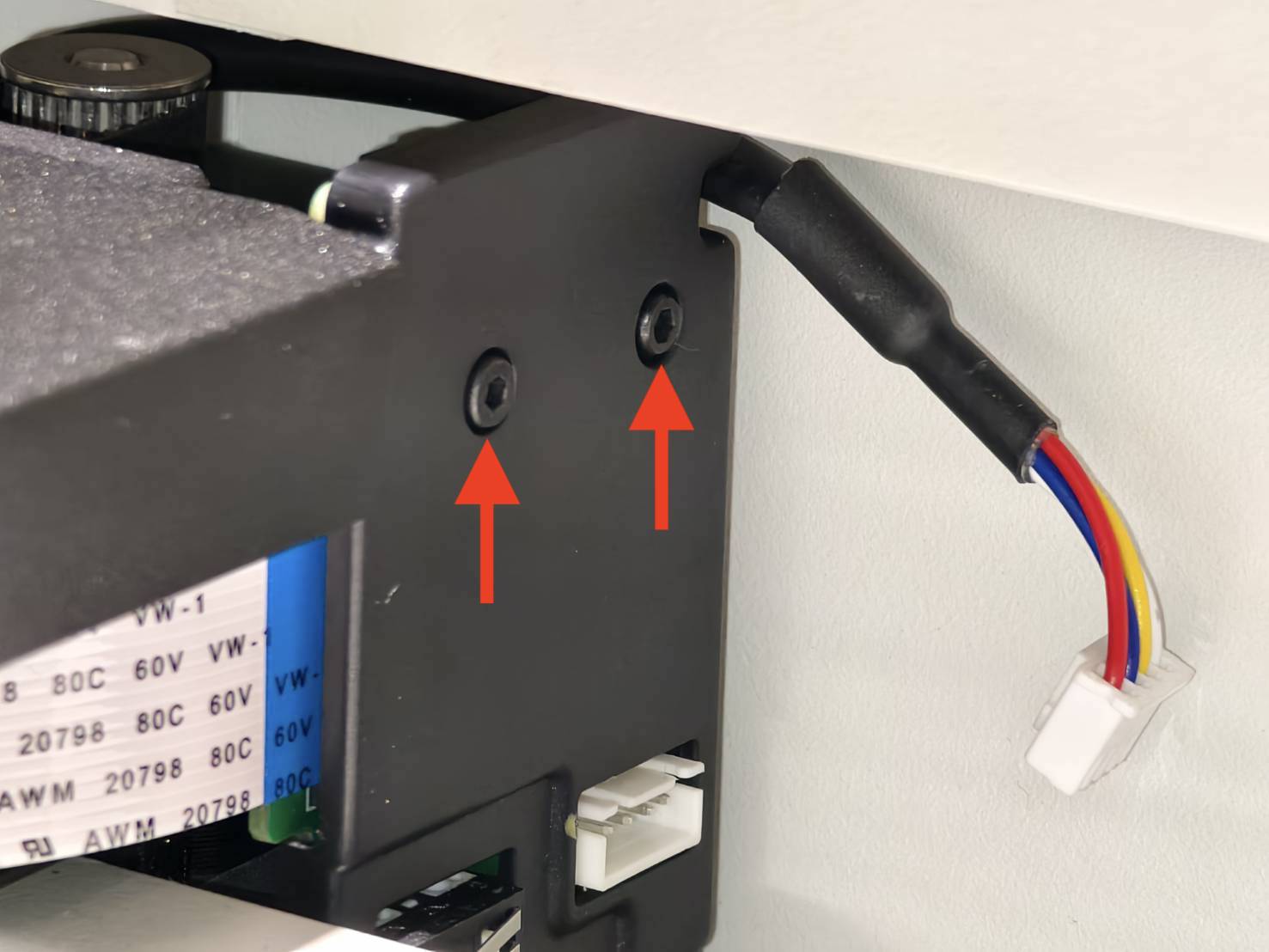

기기 전면을 바라보았을 때 왼쪽에서 X축 모터 케이블을 분리하고, 2mm 육각 나사 2개를 제거한 후 X축 보드 커버를 분리하세요.
(길고 얇은 육각 드라이버를 사용하면 작업 공간이 더 확보됩니다.)
1단계2

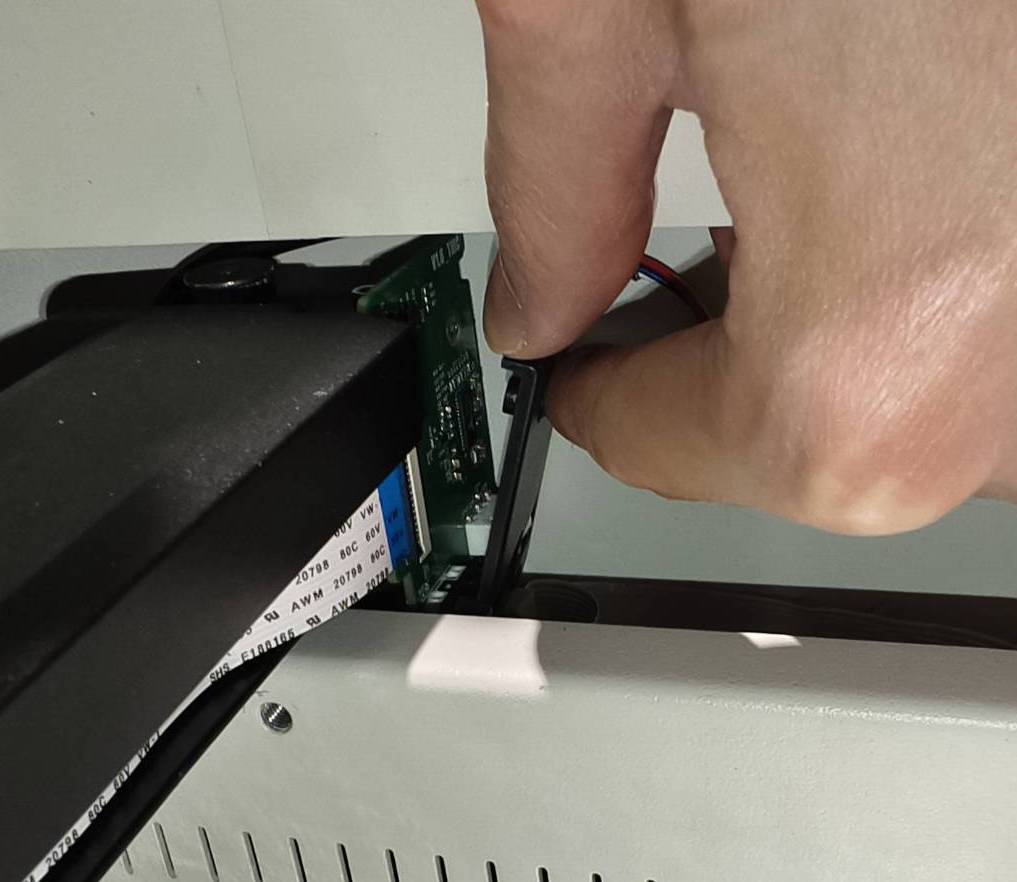

케이블 클립을 열고 X축 보드에서 케이블을 분리하세요.
1단계3

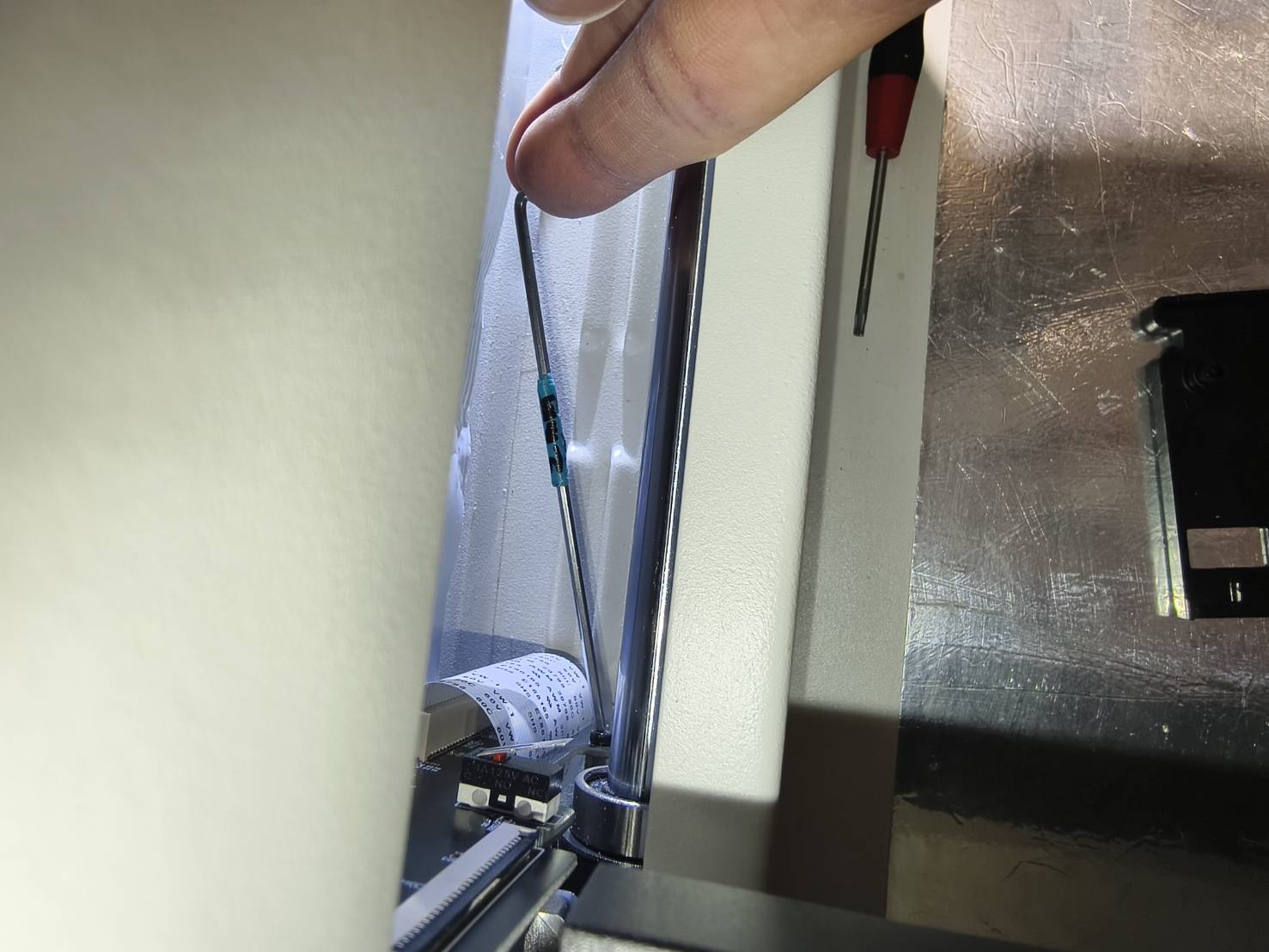

영상에서 보이는 것처럼 하단 나사를 풀어 X축 보드를 제거하세요.
먼저 드라이버를 나사 머리에 맞춘 다음 양손으로 함께 돌리는 것이 좋습니다.
보드를 느슨하게 한 후 Y축 38핀 리본 케이블을 조심스럽게 분리하세요.
나사 위치:
영상:

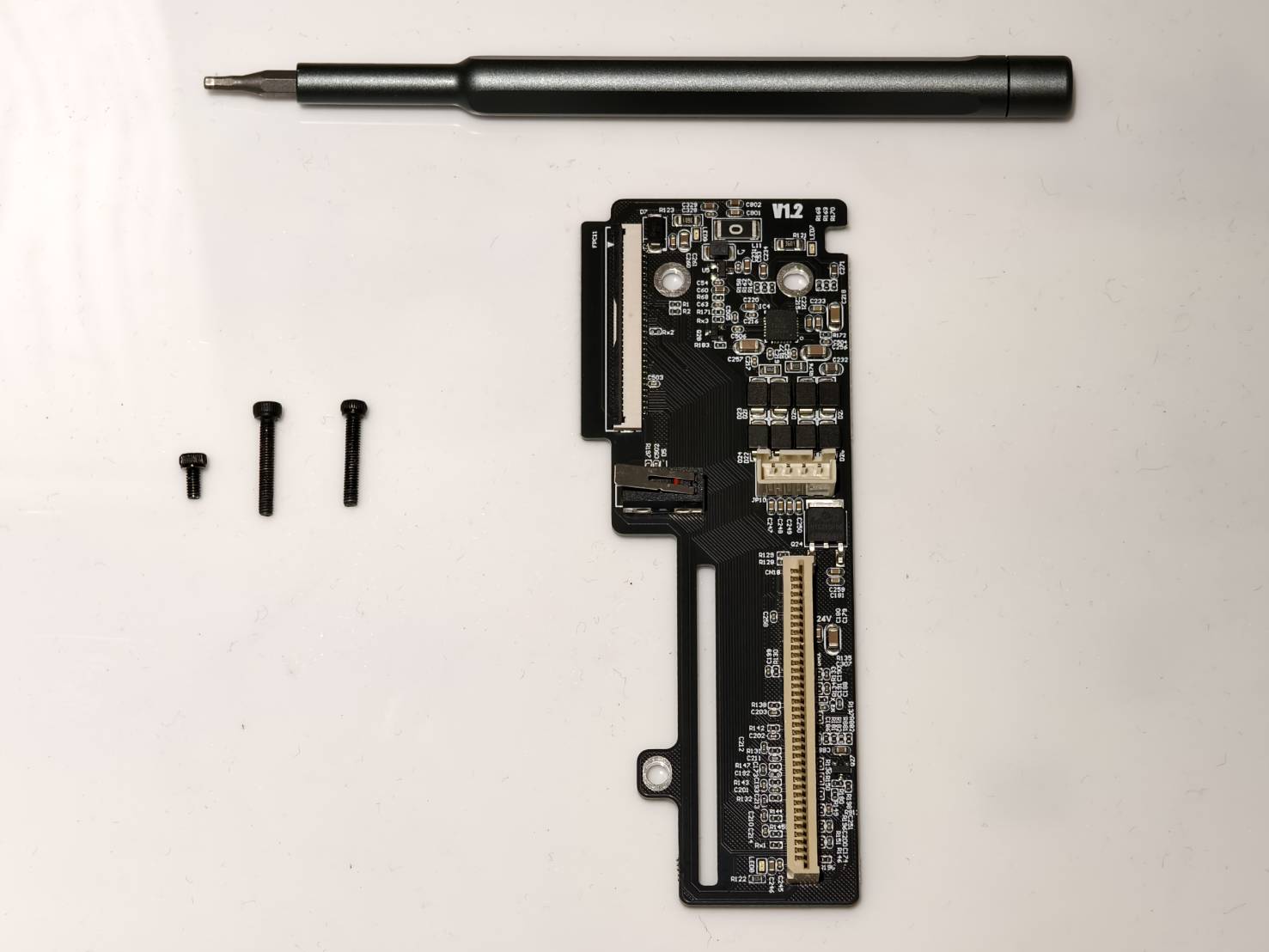

부품 제거 후:
참고
나사가 너무 단단해 풀기 어려운 경우, L자형 육각 렌치로 먼저 느슨하게 한 다음 육각 드라이버로 나사를 제거할 수 있습니다.
1단계4

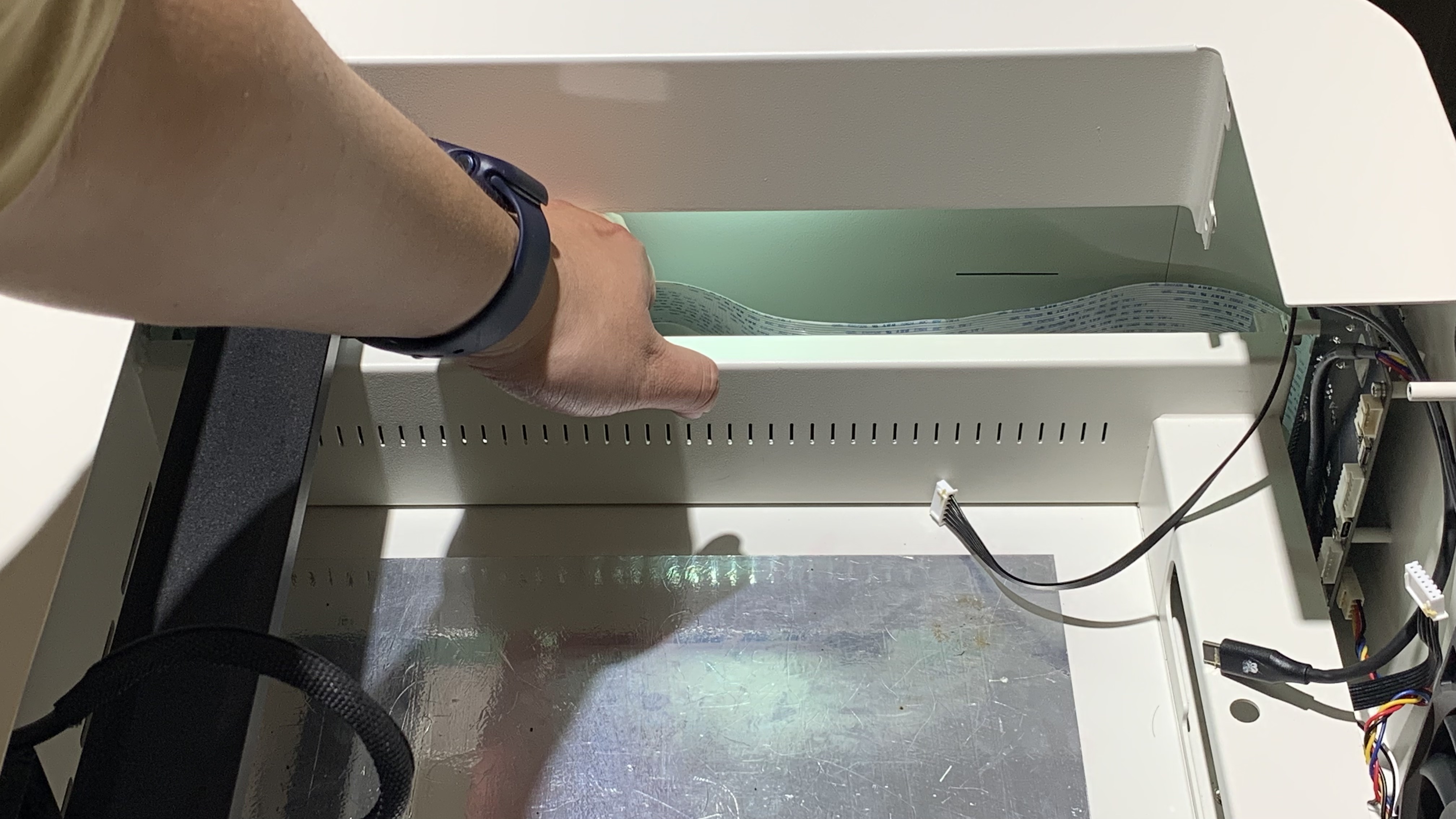

38핀 리본 케이블을 완전히 제거하세요.
케이블의 일부 구간, 특히 메인보드 근처에는 접착 부분이 있을 수 있습니다.
1단계5

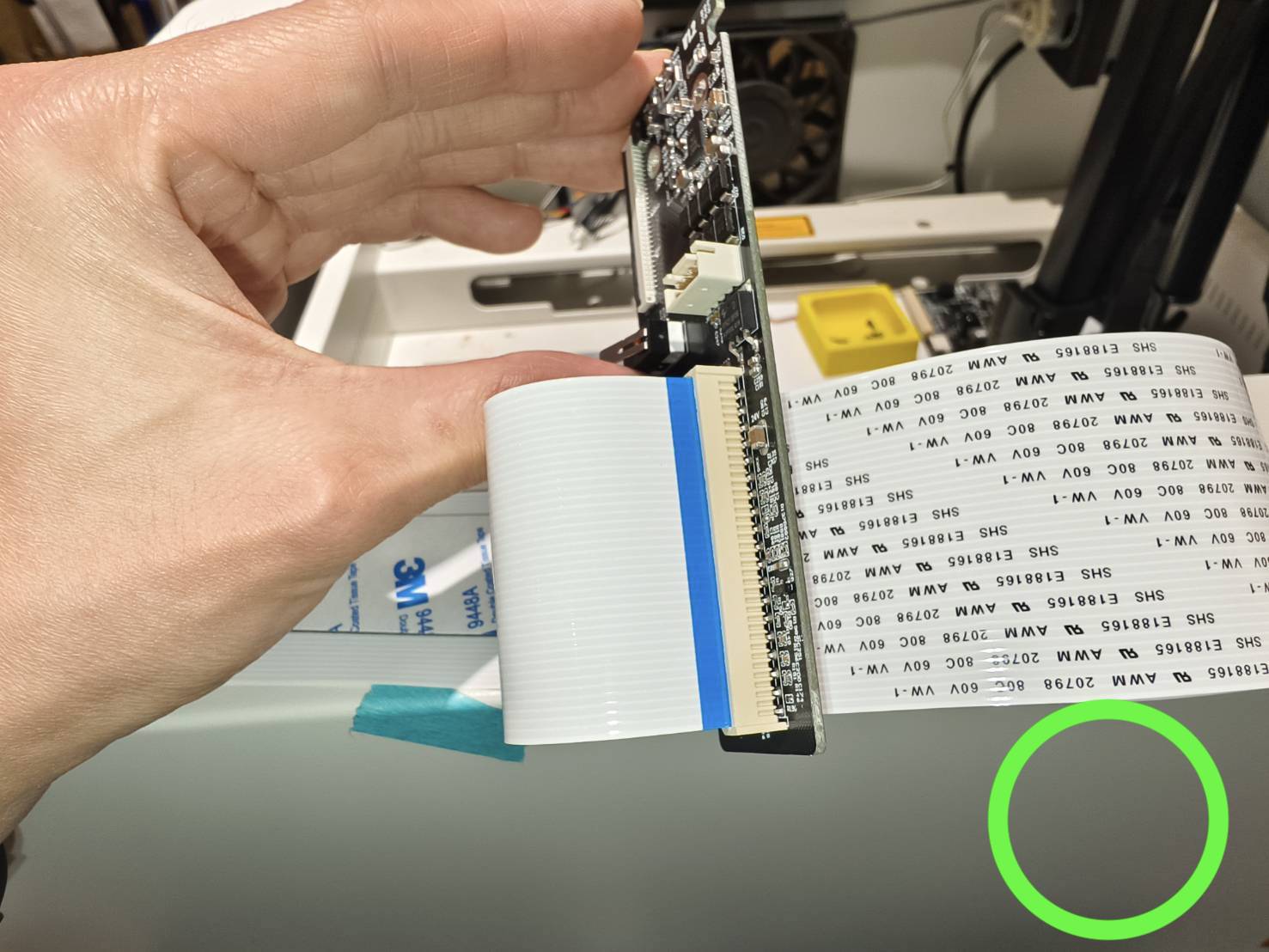

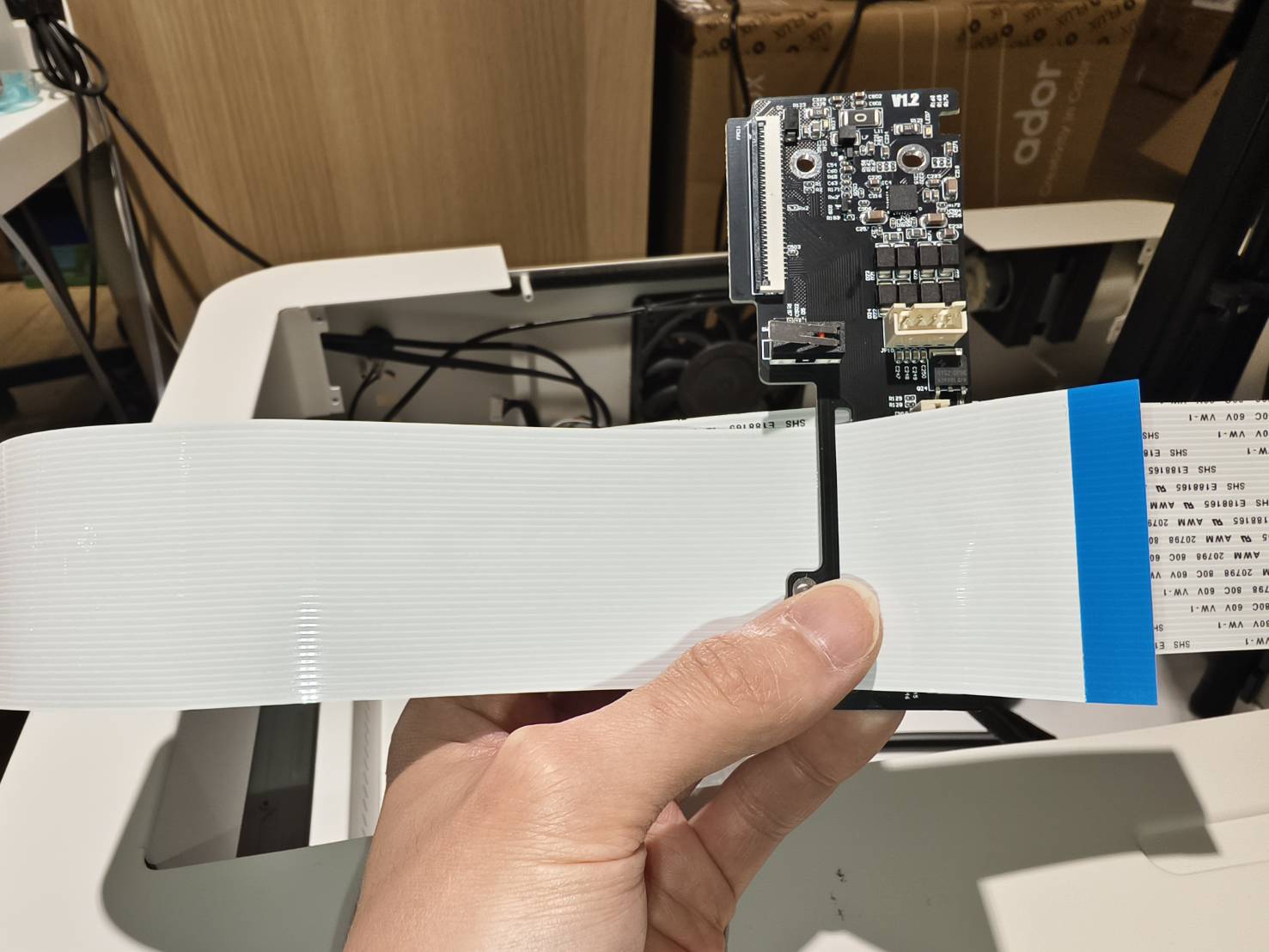

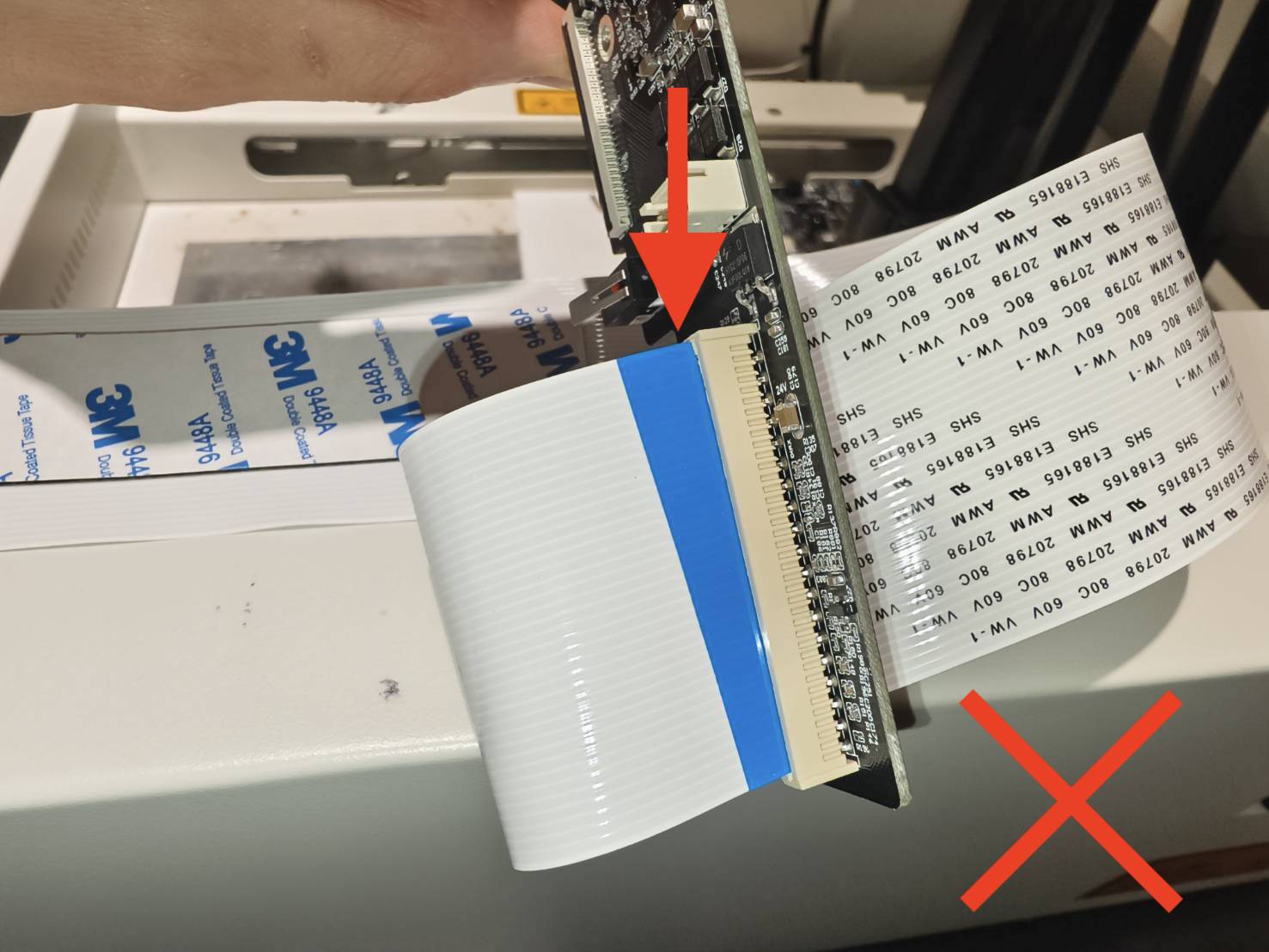

X축 제어 보드의 미리 뚫린 구멍을 통해 새 38핀 리본 케이블을 통과시키고(접착 부분이 없는 쪽) 보드에 삽입하세요.
방향에 주의하여 리본의 파란색 면이 단자를 향하도록 하고, 리본 케이블이 X축 제어 보드에 확실히 삽입되었는지 확인하세요.
영상:
1단계6

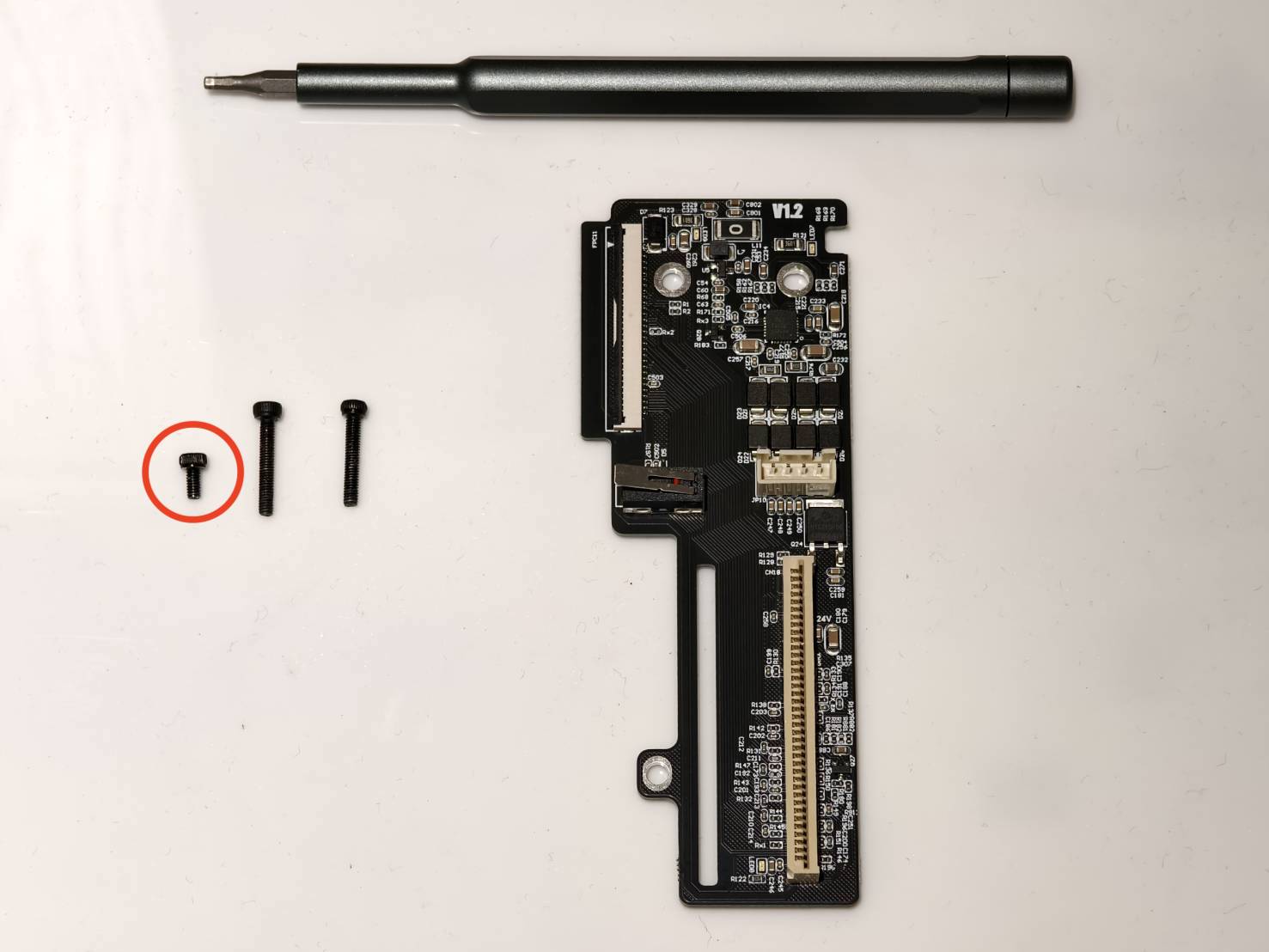

X축 제어 보드를 하단의 '짧은' 나사로 고정하여 설치하세요. (나사 위치)
접착 부분이 있는 면은 영상에 보이는 것처럼 금속판을 향하도록 해야 합니다.
1단계7
Z축 보드에 30핀 케이블을 설치하세요. 케이블은 슬롯 중앙에 위치해야 합니다. 올바르게 설치되면 클립이 쉽게 잠겨야 합니다.
케이블을 삽입해야 할 위치를 확인하고 올바르게 설치되었는지 확인하려면 다음 설명을 참조하세요.
-

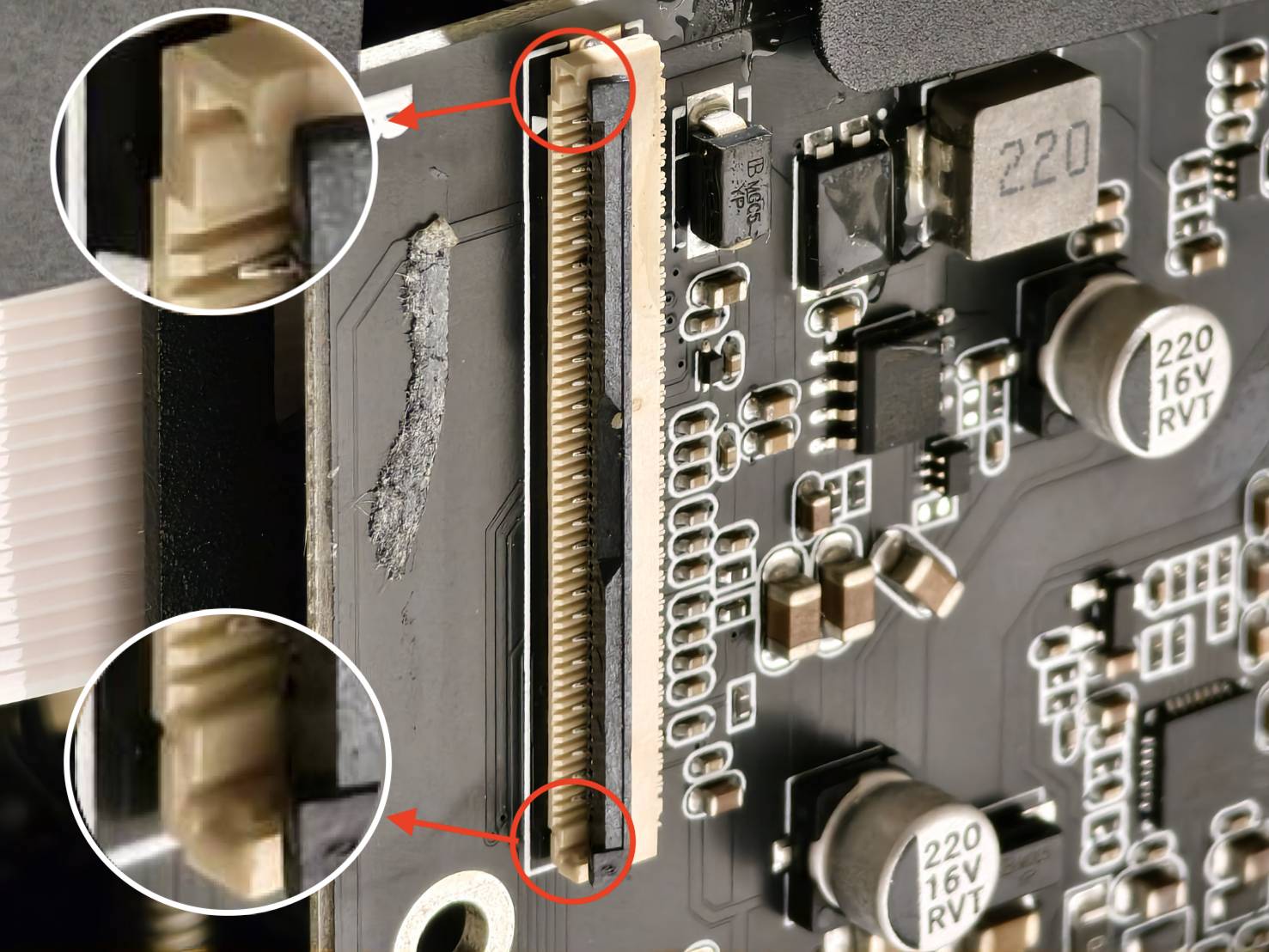

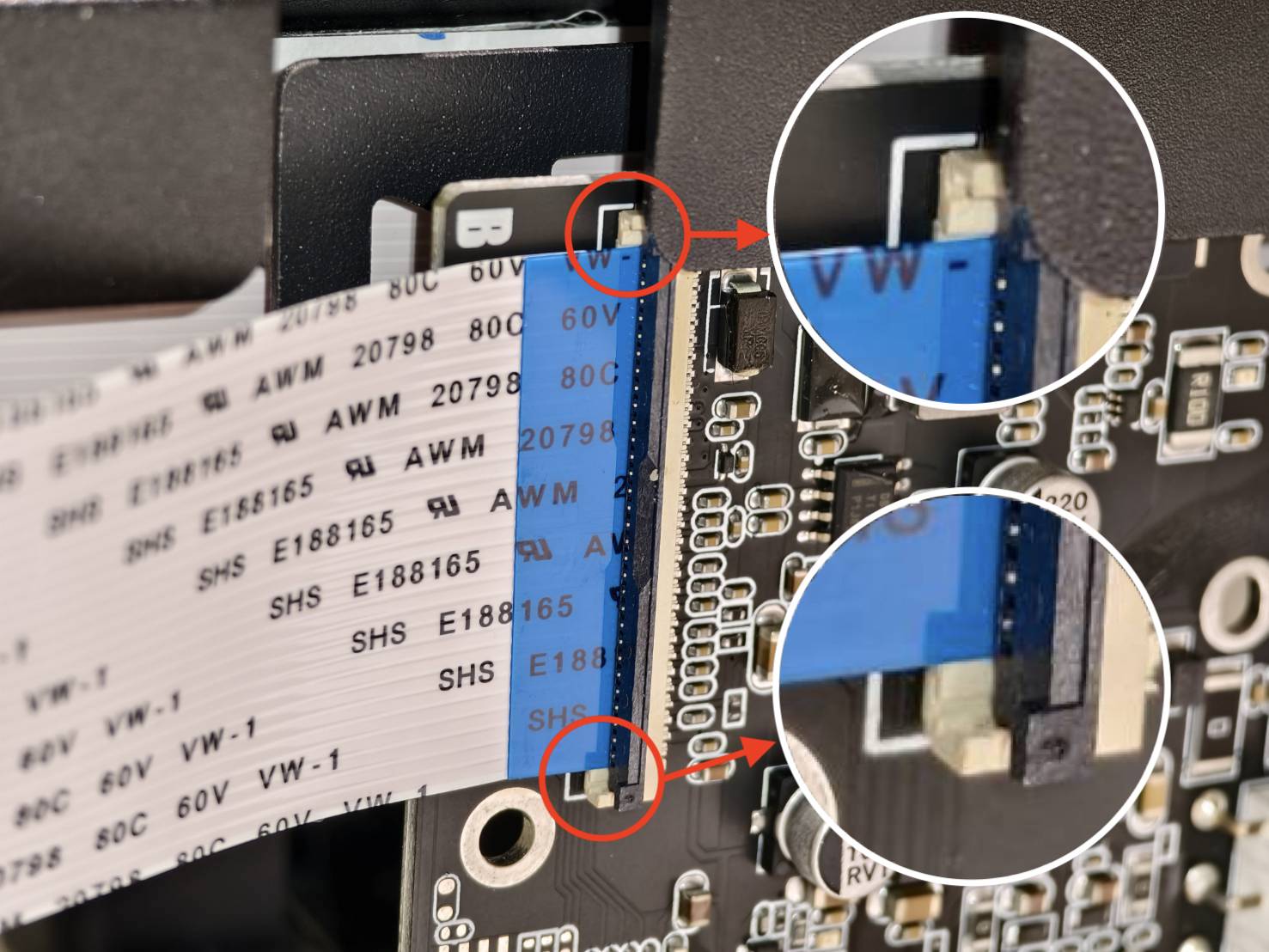

그림과 같이 케이블 슬롯의 양쪽 가장자리가 약간 더 높습니다.
-
케이블은 중앙에 삽입되어야 합니다. 올바르게 삽입되면 그림과 같이 가장자리와 같은 높이가 되어야 합니다.
(사진에서는 클립이 잠기지 않은 상태입니다.)
-

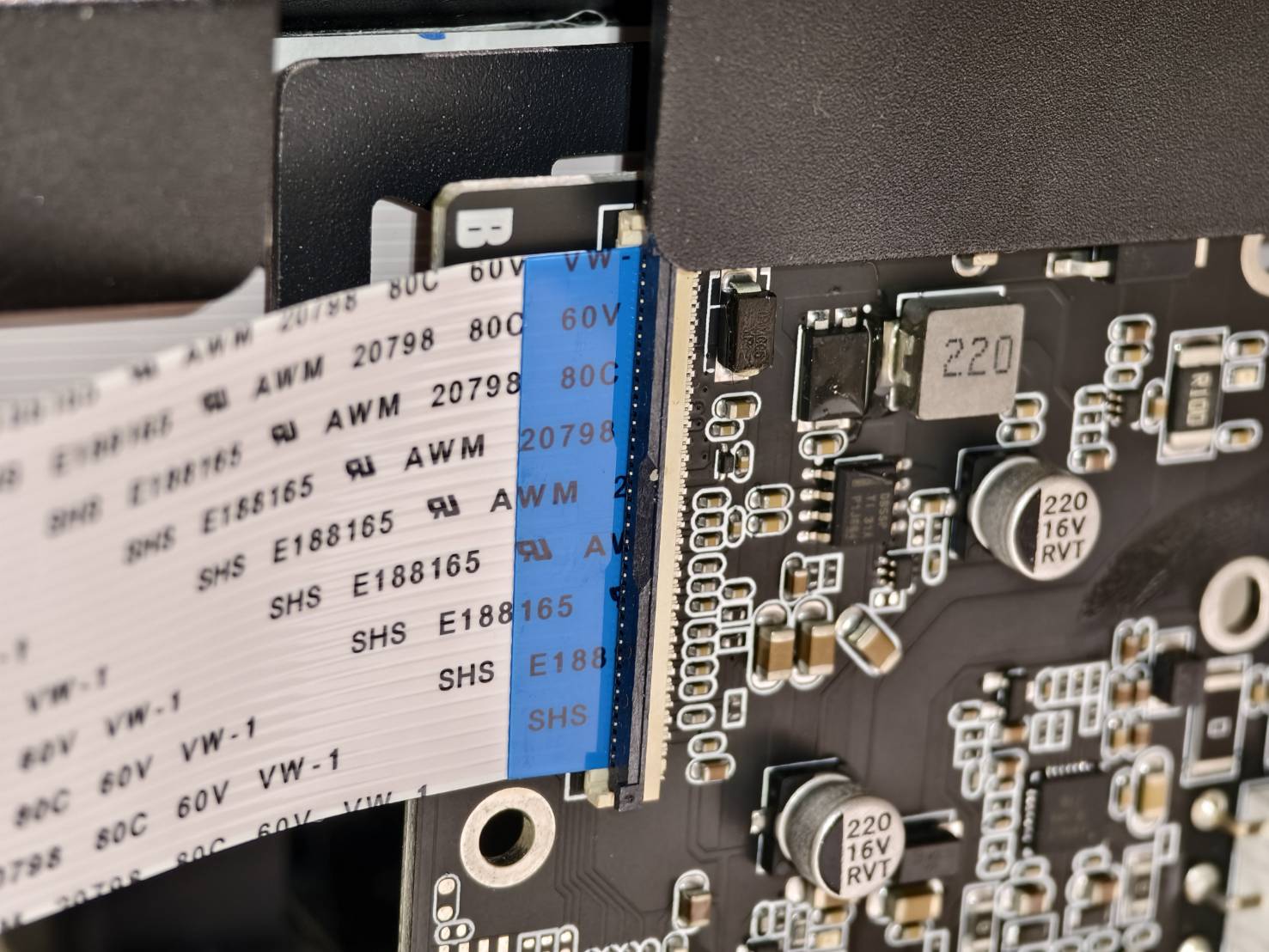

올바르게 삽입해야만 클립을 쉽게 잠글 수 있으며, 케이블은 사진과 같이 슬롯과 평행해야 합니다. (사진에서는 클립이 잠긴 상태입니다.)
-
동영상:
1단계8
X축 제어 보드 커버를 설치하고, 2mm 육각 나사 2개를 조인 후 X축 모터 케이블을 다시 연결하세요.
영상:
1단계9

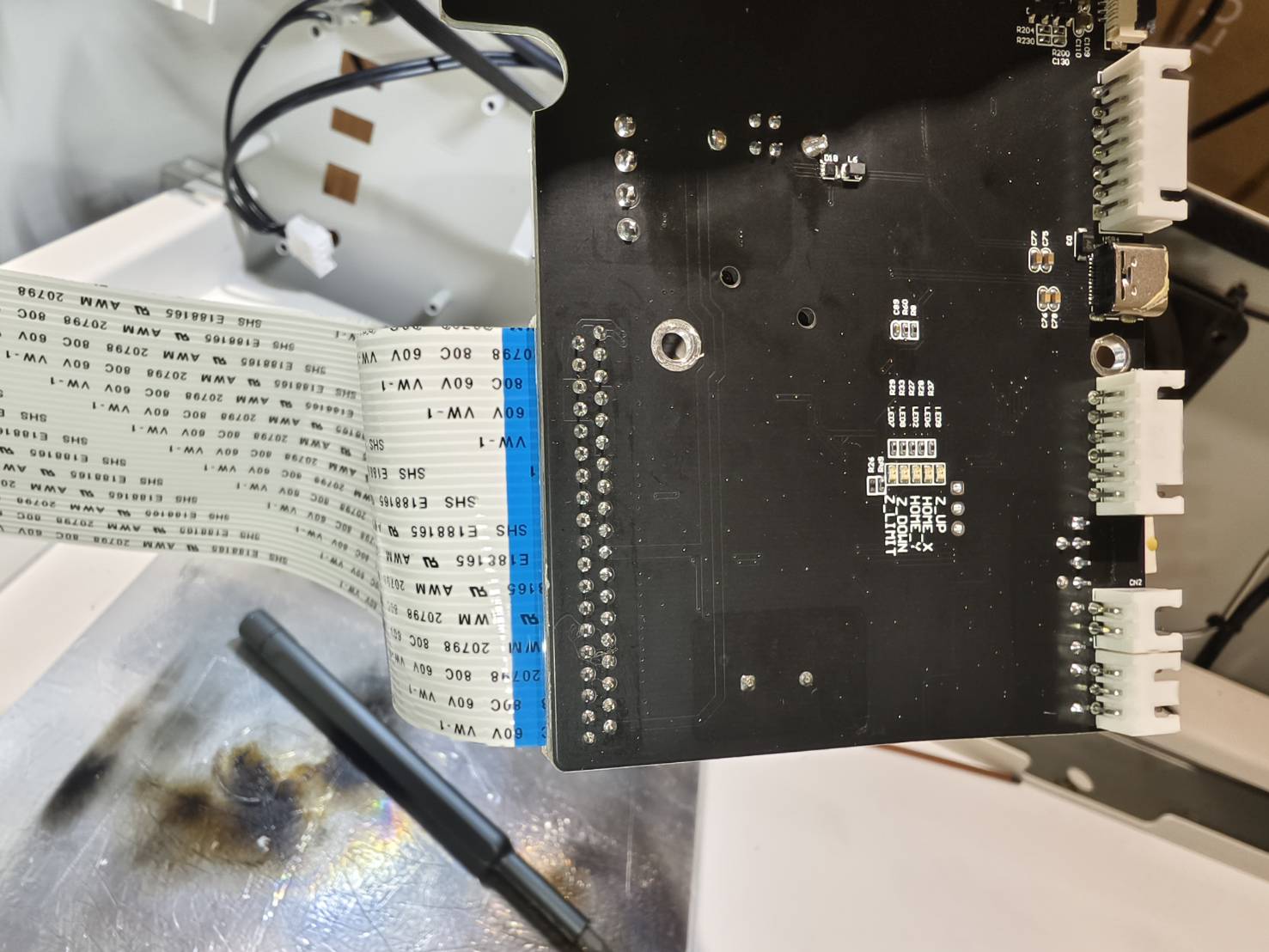

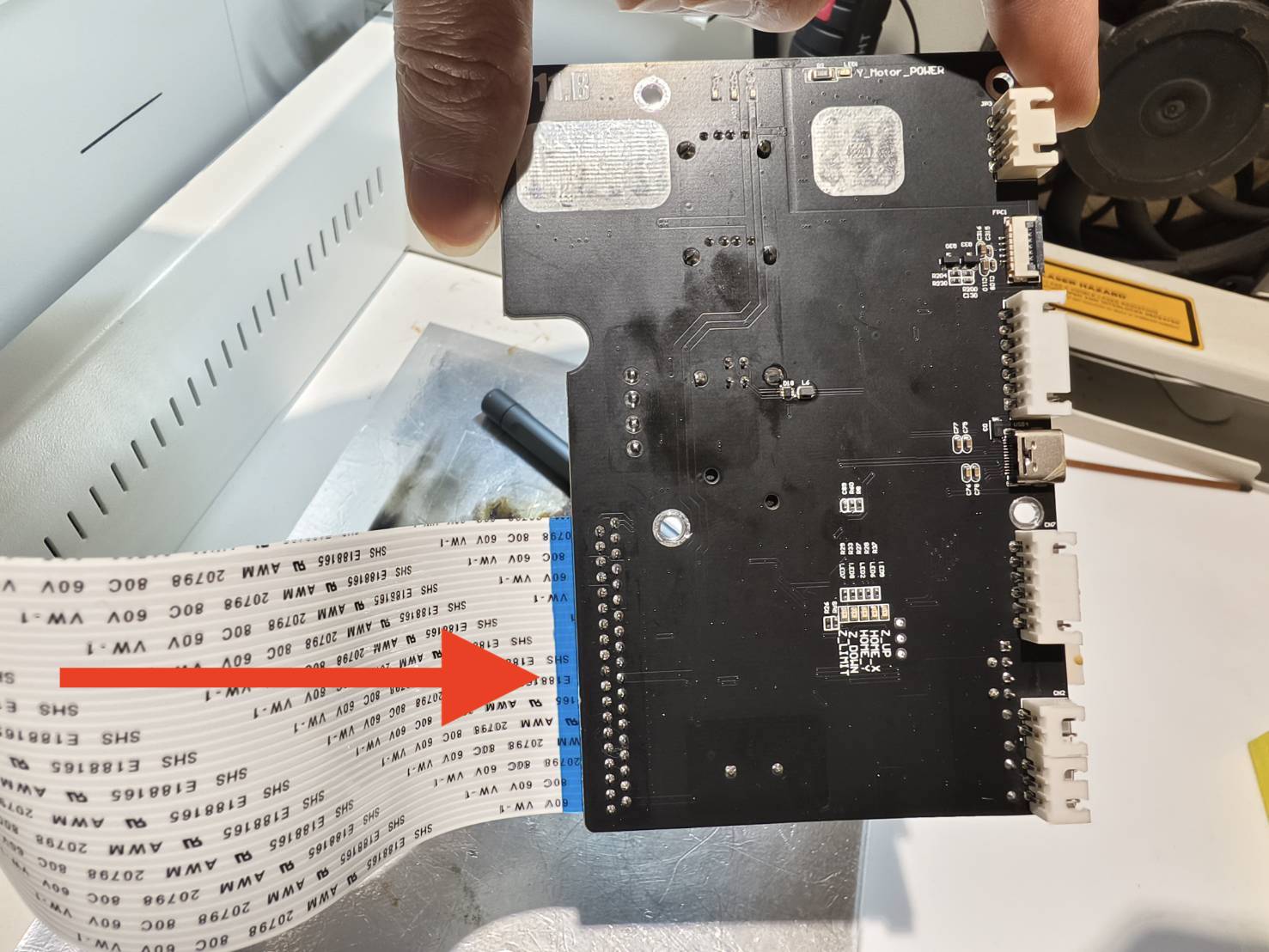

38핀 케이블을 메인보드에 삽입하세요.
사진과 같이 케이블의 방향이 올바른지 반드시 확인하세요.
20단계
케이블을 메인보드에 연결하세요.
21단계
메인보드를 원래 위치에 재배치하세요.
먼저 38핀 리본 케이블을 틈새에 삽입하고, 메인보드의 하단 모서리가 바닥에 닿도록 하세요. 그 다음 메인보드 나사 구멍을 정렬하기 위해 왼쪽으로 이동시키세요.
22단계
나사를 조여 메인보드를 고정하세요.
23단계
카메라와 모터 케이블을 제외한 모든 케이블을 연결하세요.
24단계

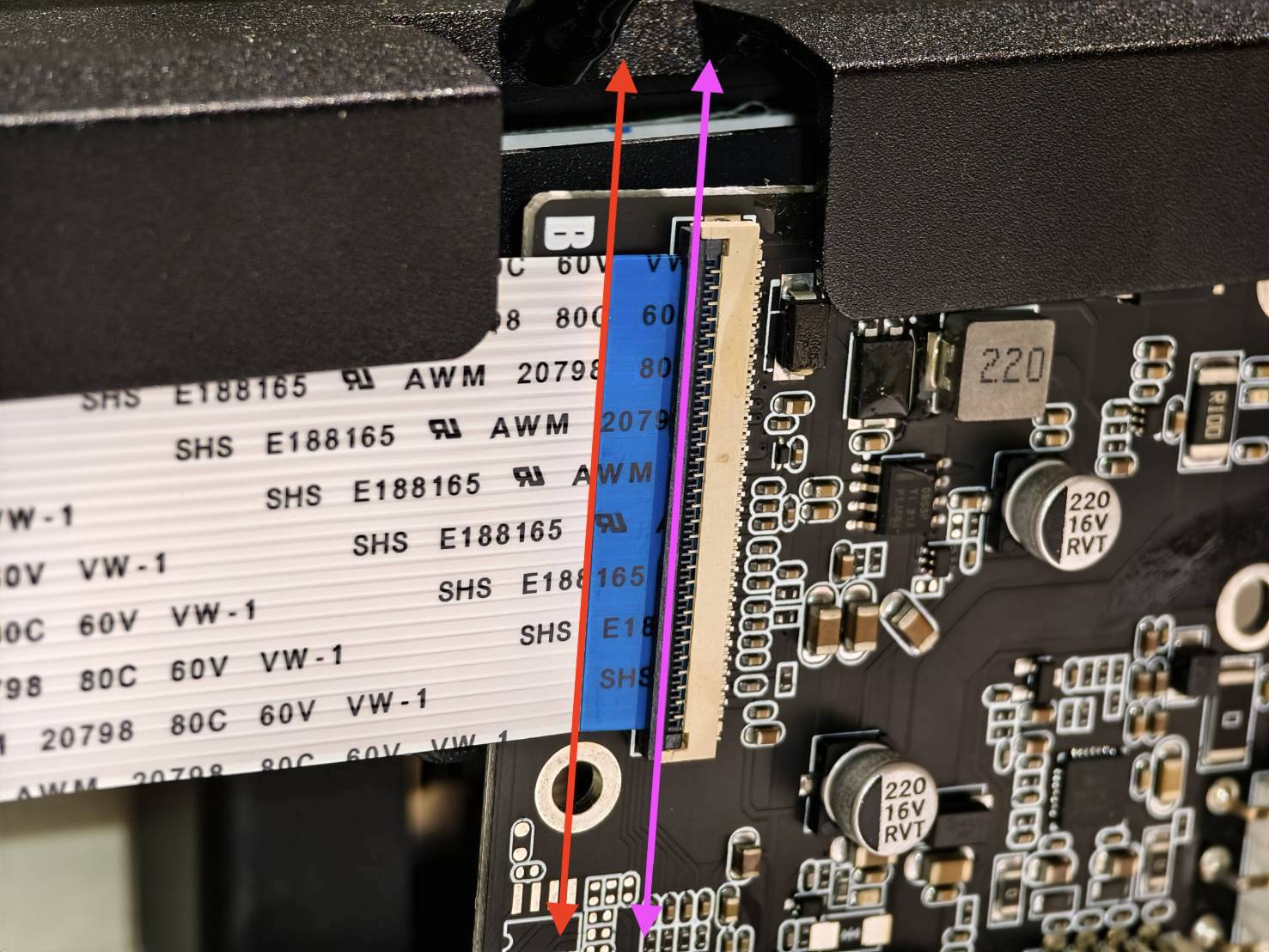

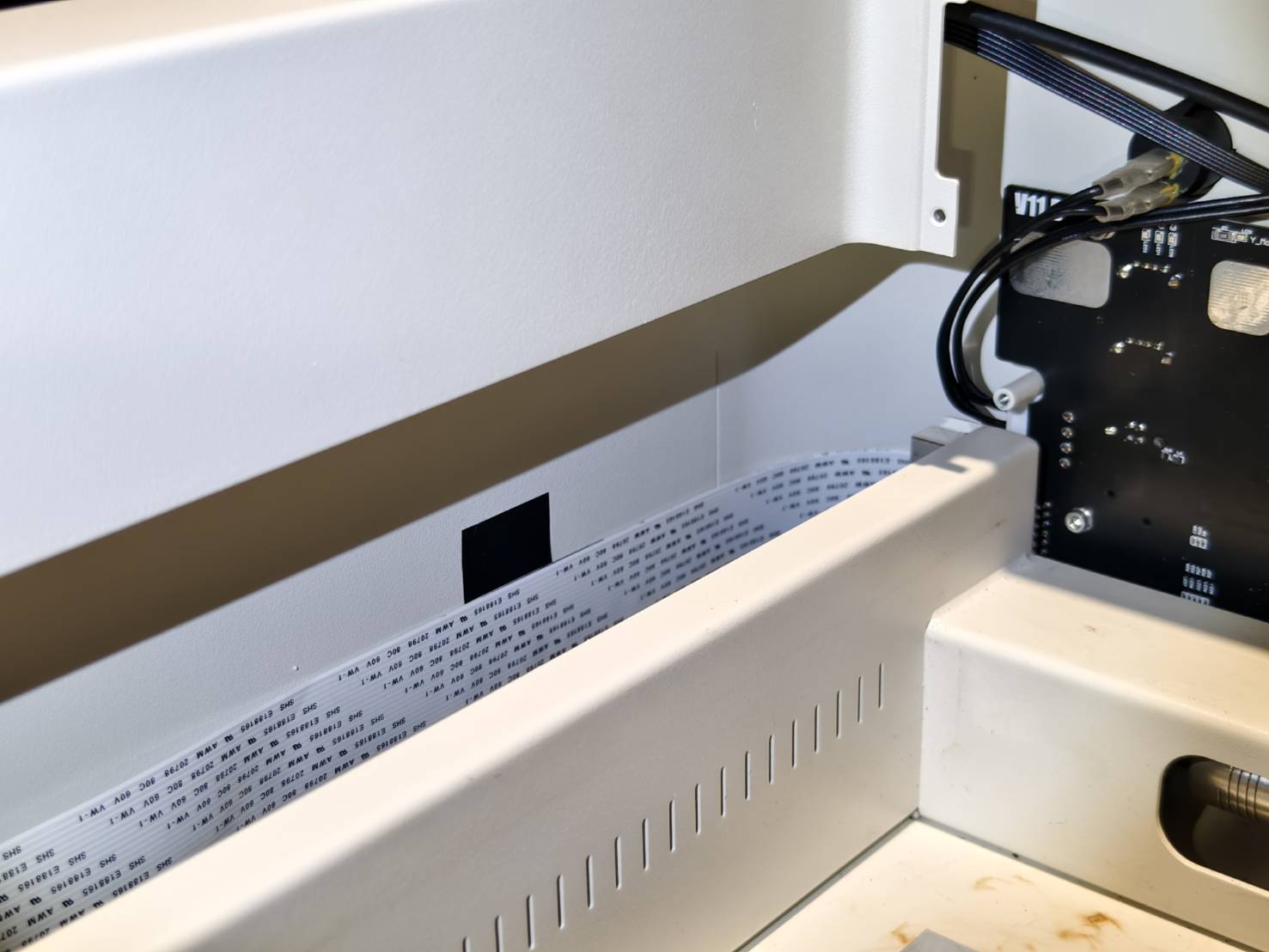

X축 제어 보드 근처의 리본 케이블에서 접착 백킹의 작은 부분을 벗겨내세요. 그런 다음 메인보드 모서리의 리본 케이블을 표시된 선에 맞추어 끝까지 밀어 넣고 일부분을 임시로 부착하세요. 위치가 확인되면 접착제의 나머지 백킹을 제거하고 단단히 붙이세요.
25단계
모듈을 Y방향으로 이동시켜 38핀 케이블의 움직임이 부드러운지 확인하세요.
26단계
기기의 전원을 켜고 자동 초점 기능을 테스트하여 정상 작동하는지 확인하세요.
- 정상 작동 시 > 다음 단계로 진행하세요. 27단계
- 모듈이 전혀 움직이지 않음 > 38핀 케이블을 다시 연결하세요 > 이전 단계로 돌아가세요. 8단계
- 모듈은 움직이지만 초점 맞추기 실패 > 30핀 케이블을 다시 연결하세요 > 이전 단계로 돌아가세요. 11 - 12단계 그리고 다음으로 넘어가기 17 - 18단계
27단계

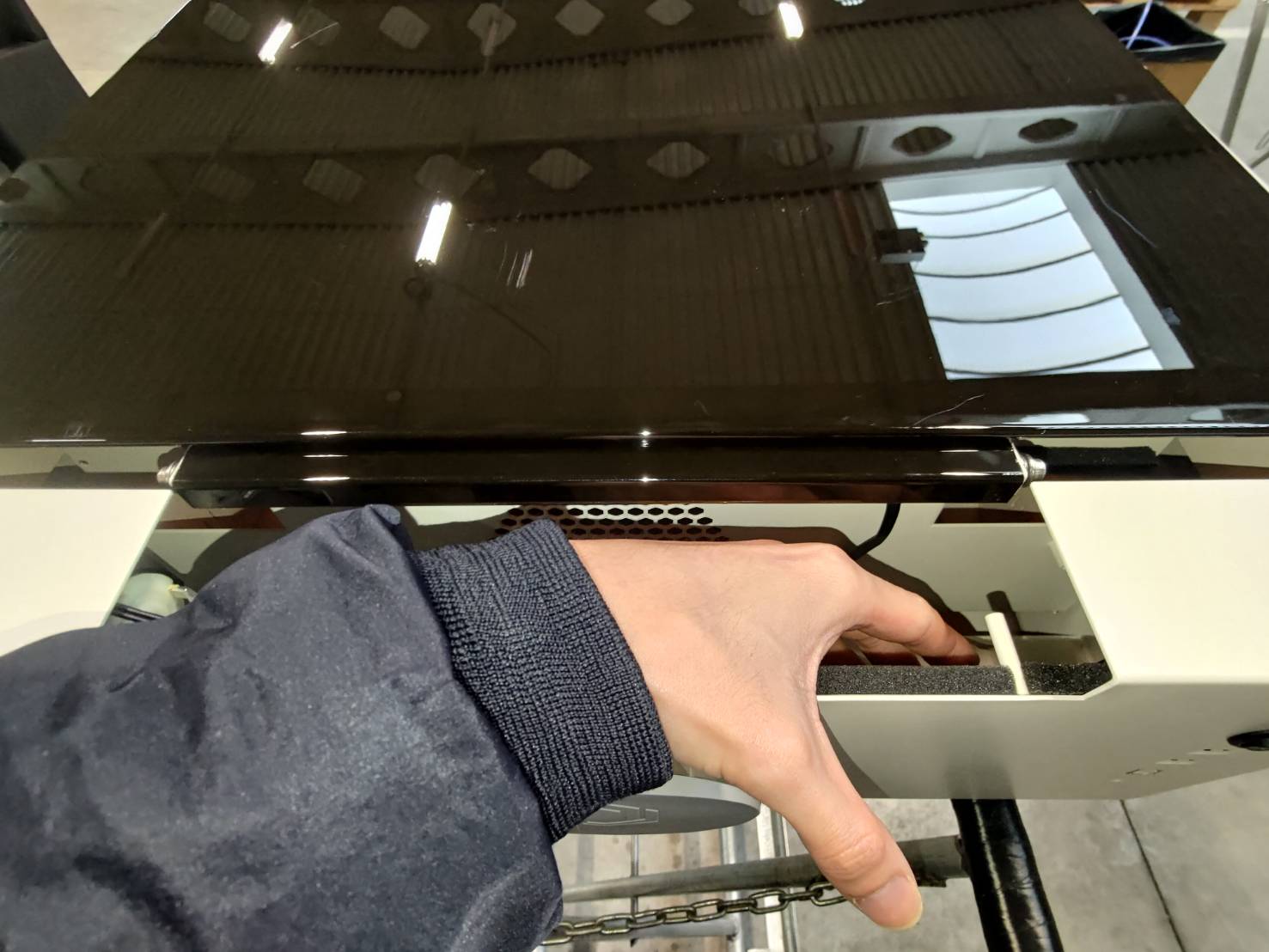

상판과 도어 커버를 위에 올려놓되, 손이 닿을 수 있는 공간을 남겨두세요.
28단계

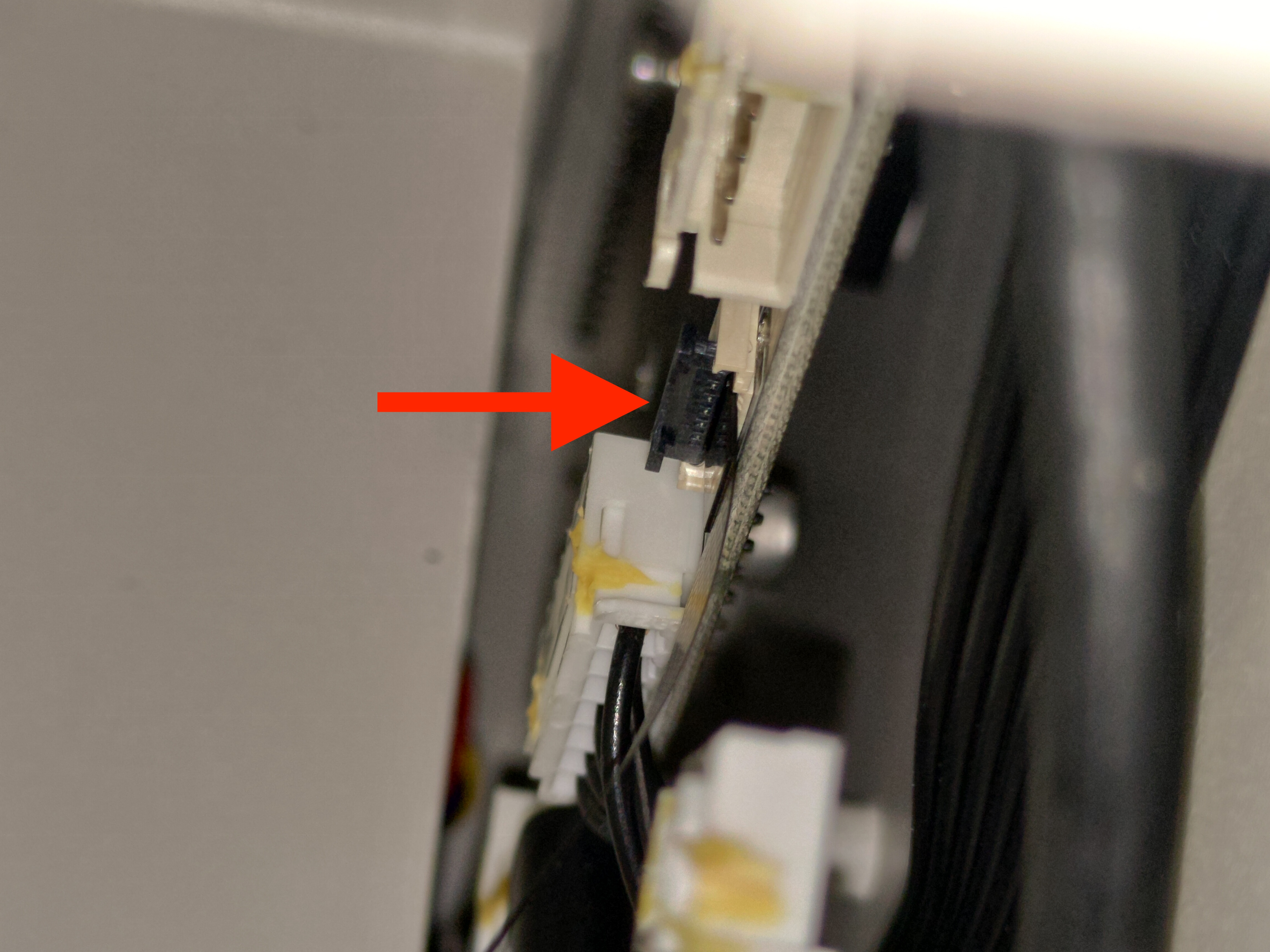

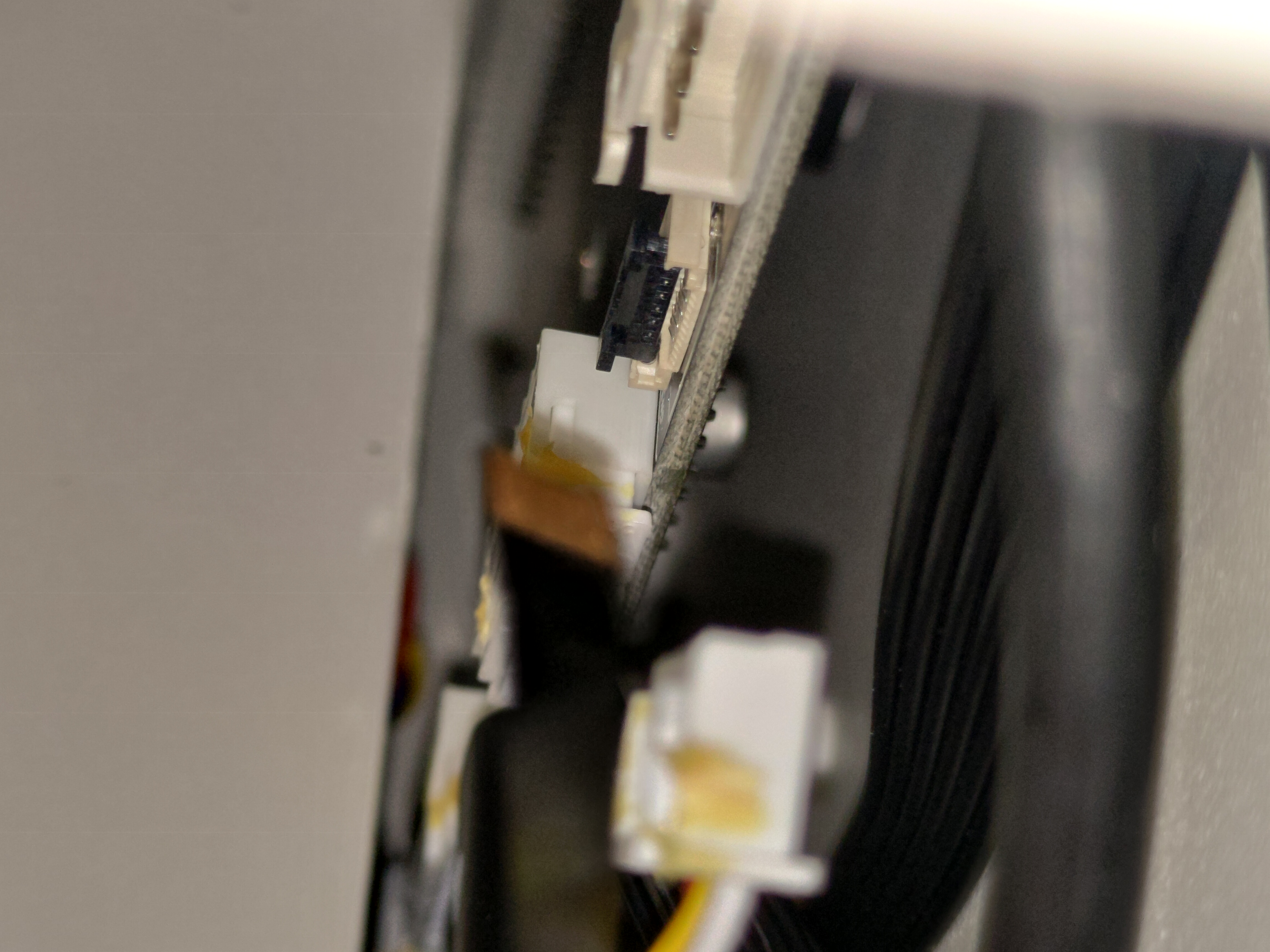

메인보드에 카메라 케이블을 연결합니다.
주의: 카메라 케이블의 금속면이 메인보드를 향하도록 해야 합니다.

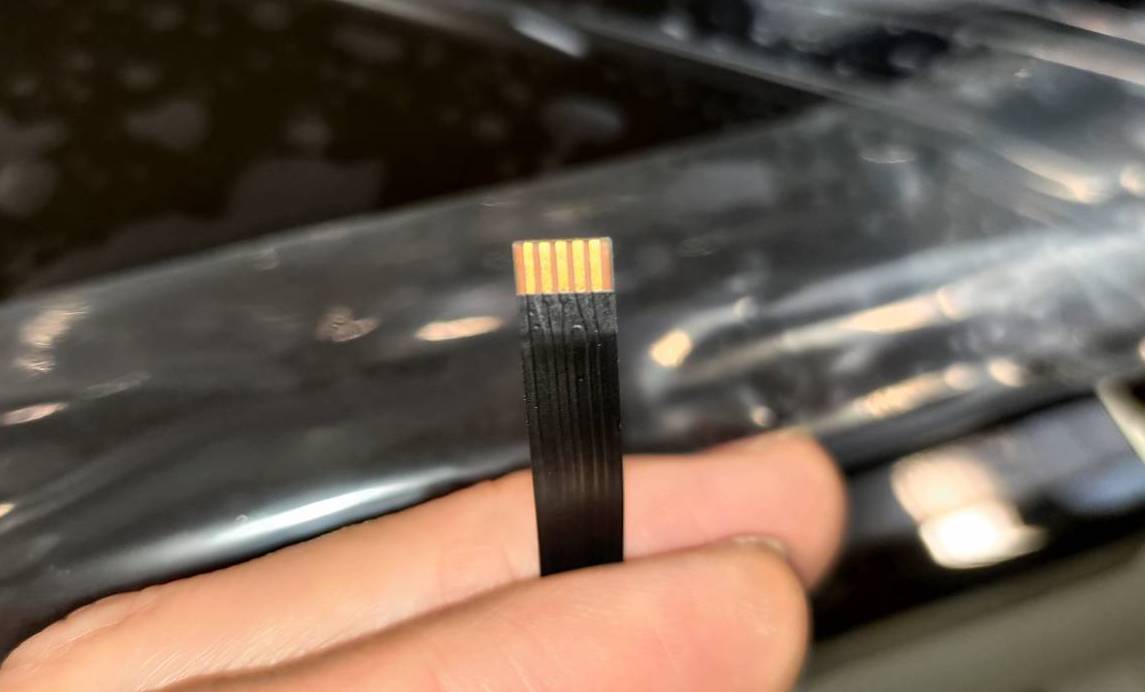

카메라 케이블의 금속면:
금속면이 메인보드를 향해야 합니다:

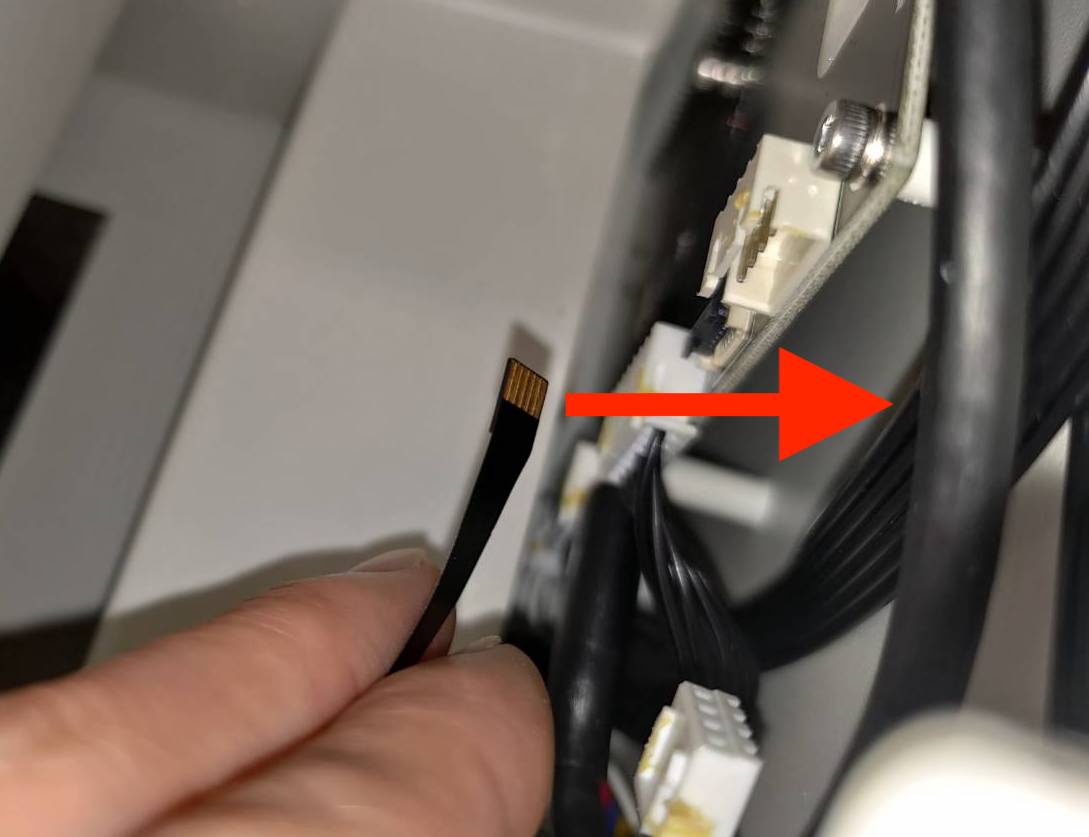

케이블 삽입:
클립 고정:
29단계
모터 케이블을 연결합니다.
30단계
상판을 원위치시키고 나사를 조입니다.
T8 나사 8개
31단계
위 단계들을 모두 완료하면 도어 커버 교체가 완료됩니다. 하지만 도어 커버와 카메라를 조작했으므로, 기기 사용을 재개하기 전 마지막 단계로 카메라 보정을 수행해 주세요.
다음 페이지를 참조하세요: 카메라 보정
