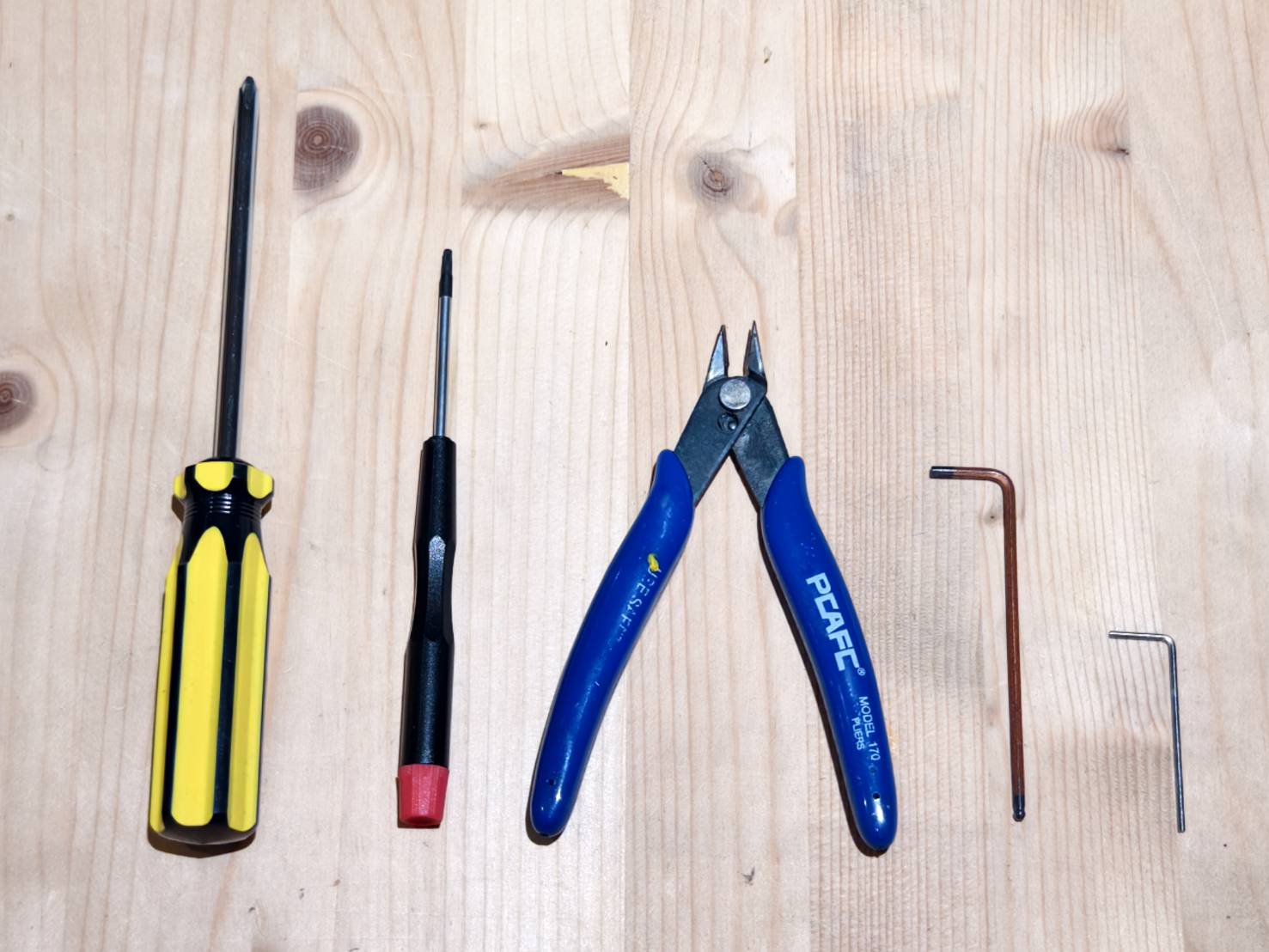

도구
| 1 |
십자 드라이버 |
| 2 |
Torx T8 드라이버 |
| 3 |
사선 절단 플라이어 |
| 4 |
2.5mm 육각 렌치 |
| 5 |
1.5mm 육각 렌치 |
1단계

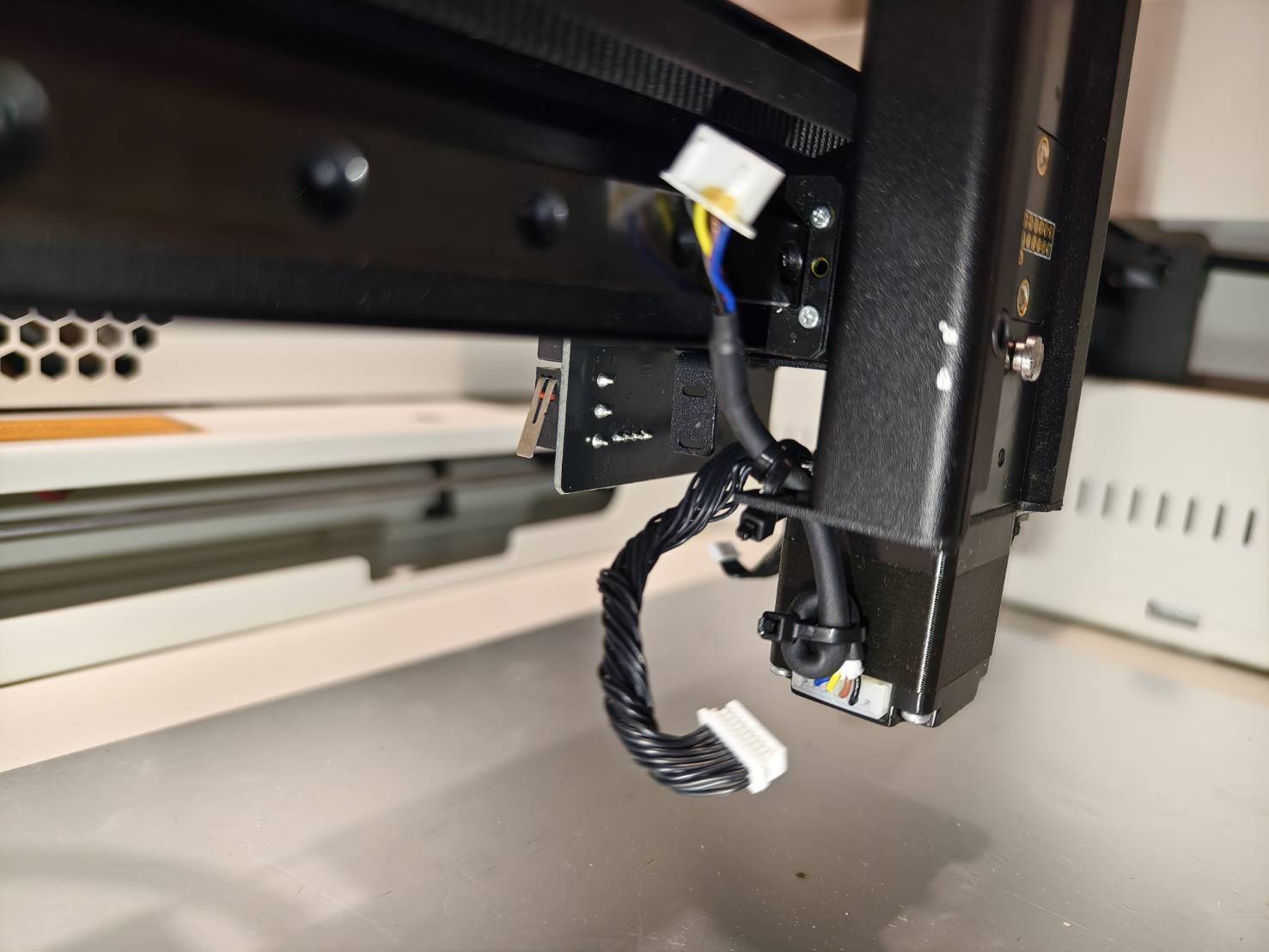

아래 그림에 표시된 세 개의 케이블을 분리하세요.
2단계
육각 렌치를 사용하여 X축 벨트의 벨트 스프링을 제거하세요.
3단계

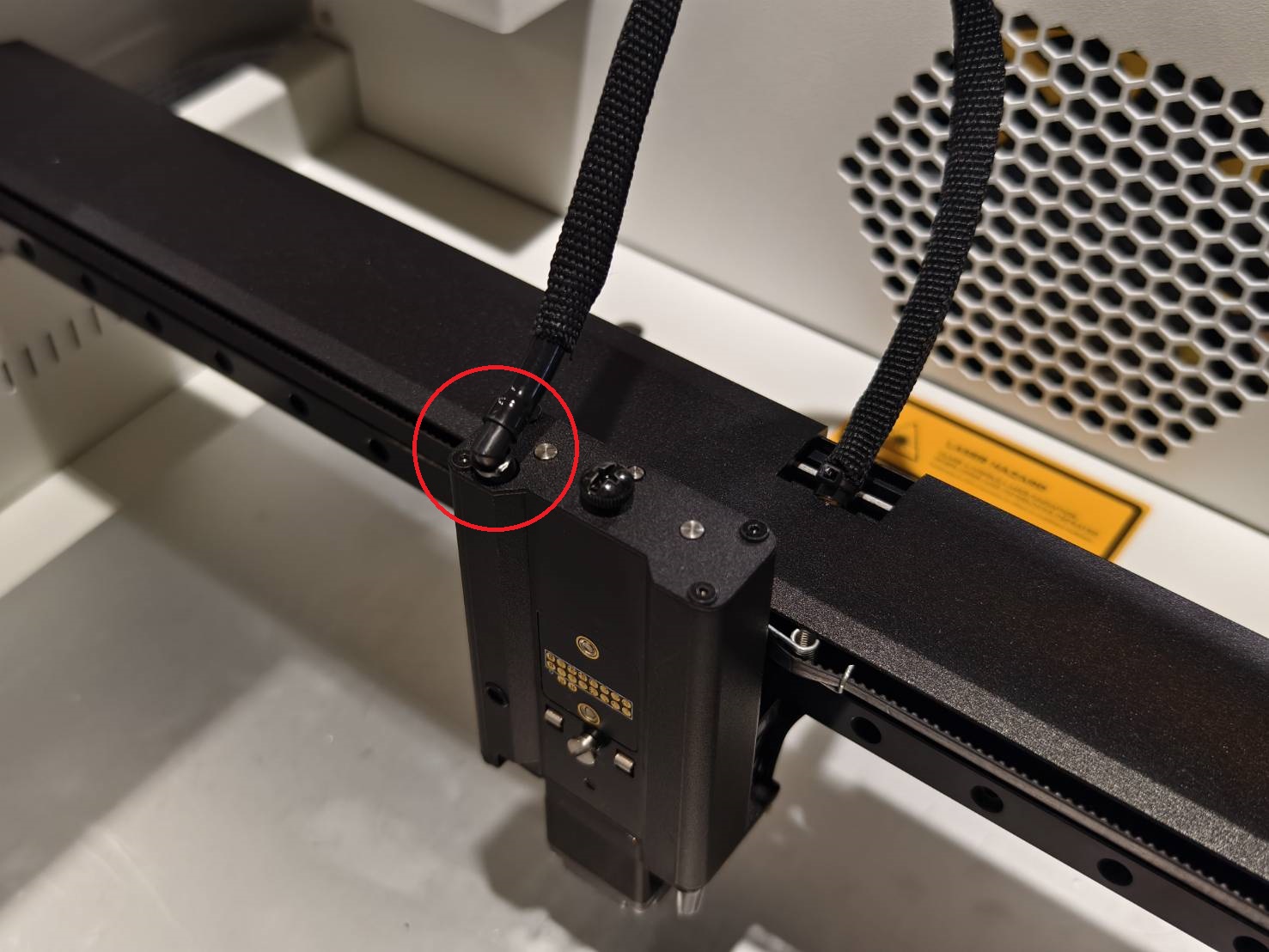

L자 모양 연결부가 있는 에어 호스를 모듈 시트에서 분리하세요.
4단계

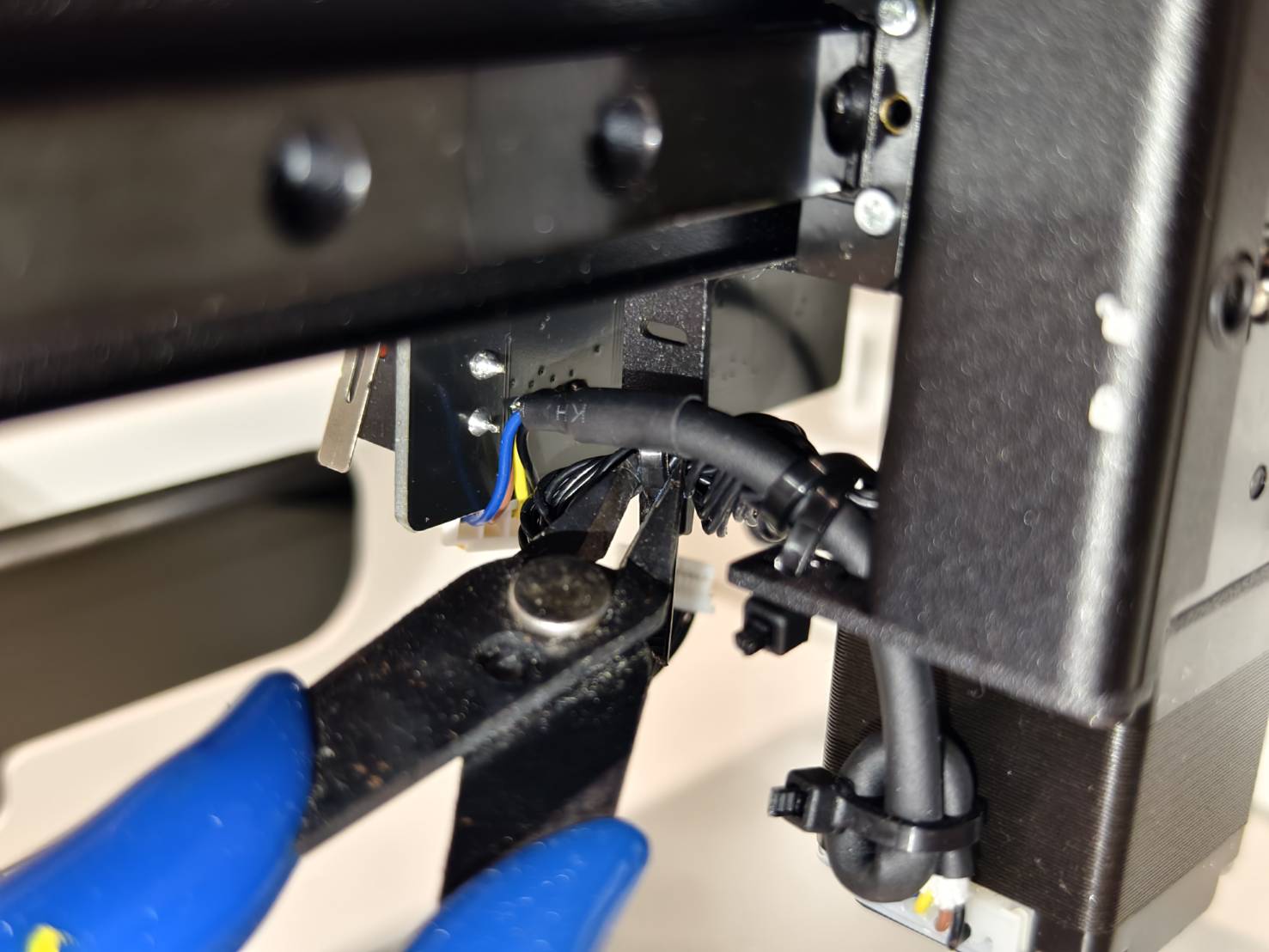

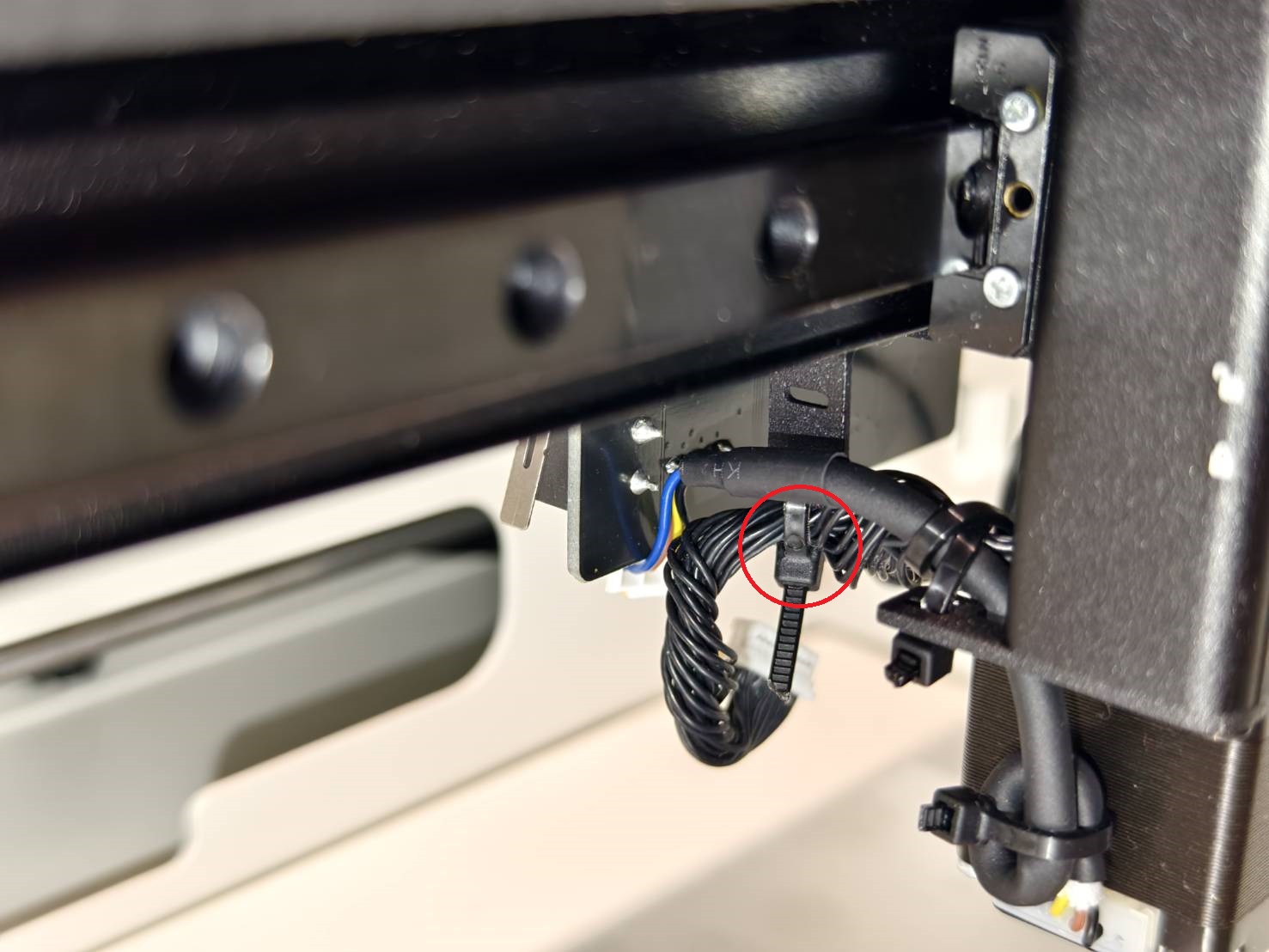

모듈 시트 뒷면에 있는 20핀 케이블을 고정하는 케이블 타이를 절단하세요.
5단계
이 두 개의 나사를 풀어 금속 베이스를 분리하세요.
5.1단계
기기를 살짝 들어 올리고 베이스를 직접 빼내어 금속 베이스를 제거하세요.
6단계

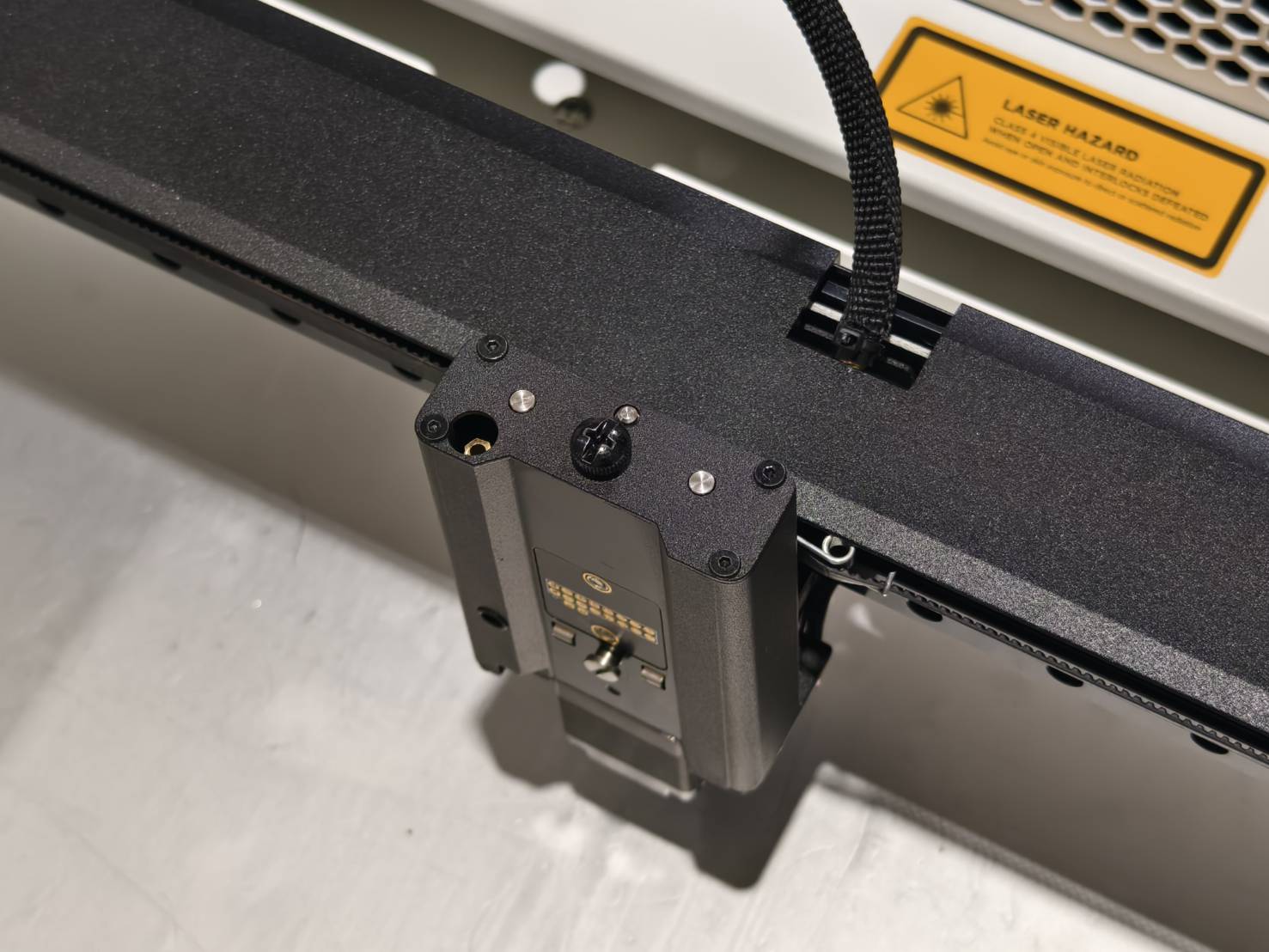

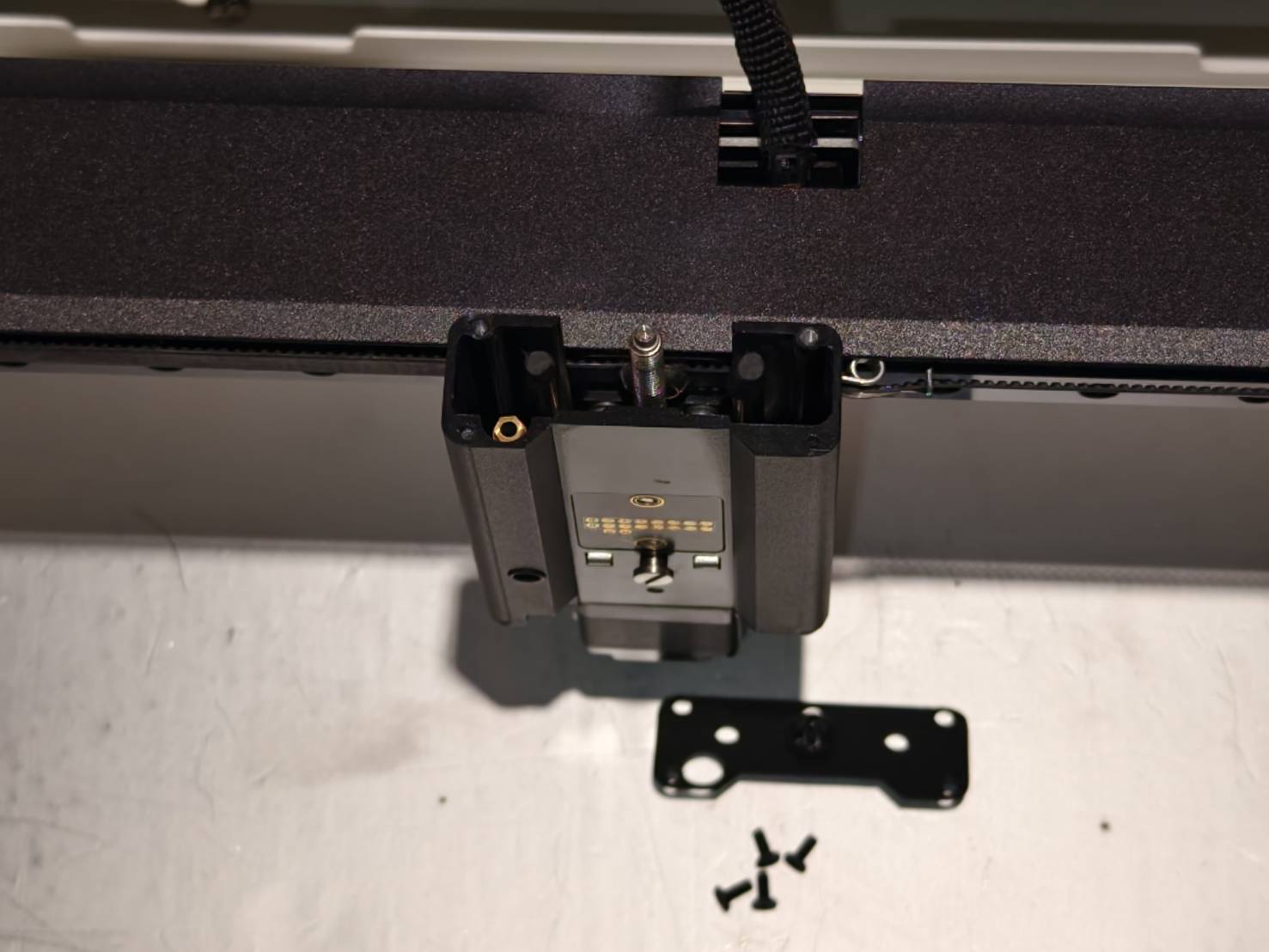

모듈 시트의 상단 프레임을 제거합니다. (1.5mm 육각 나사 4개)
7단계

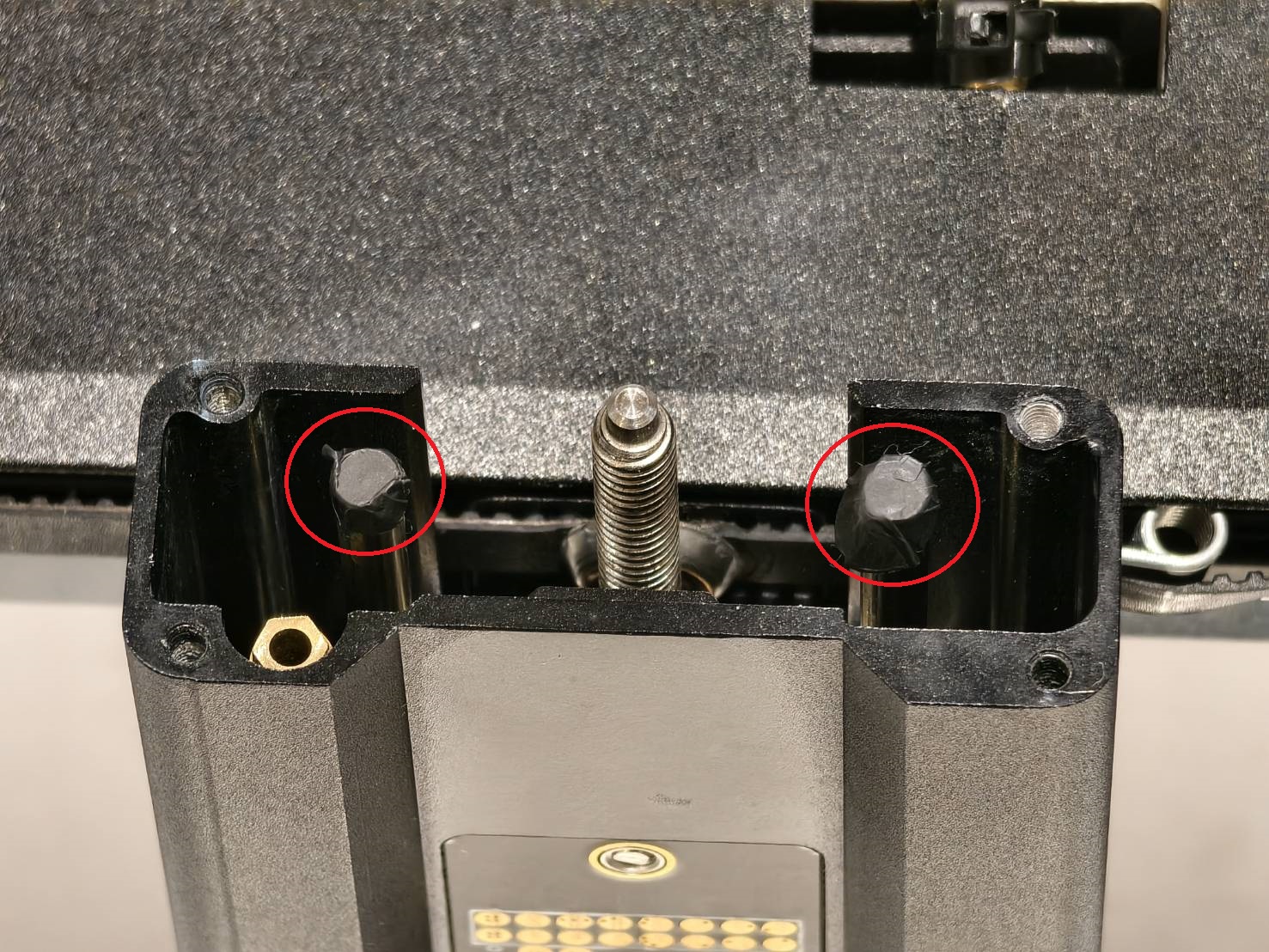

축 상단의 검은색 스티커 두 개를 제거합니다.
아래 사진과 같이 기기에 스티커가 없다면 8단계로 넘어가세요.
8단계

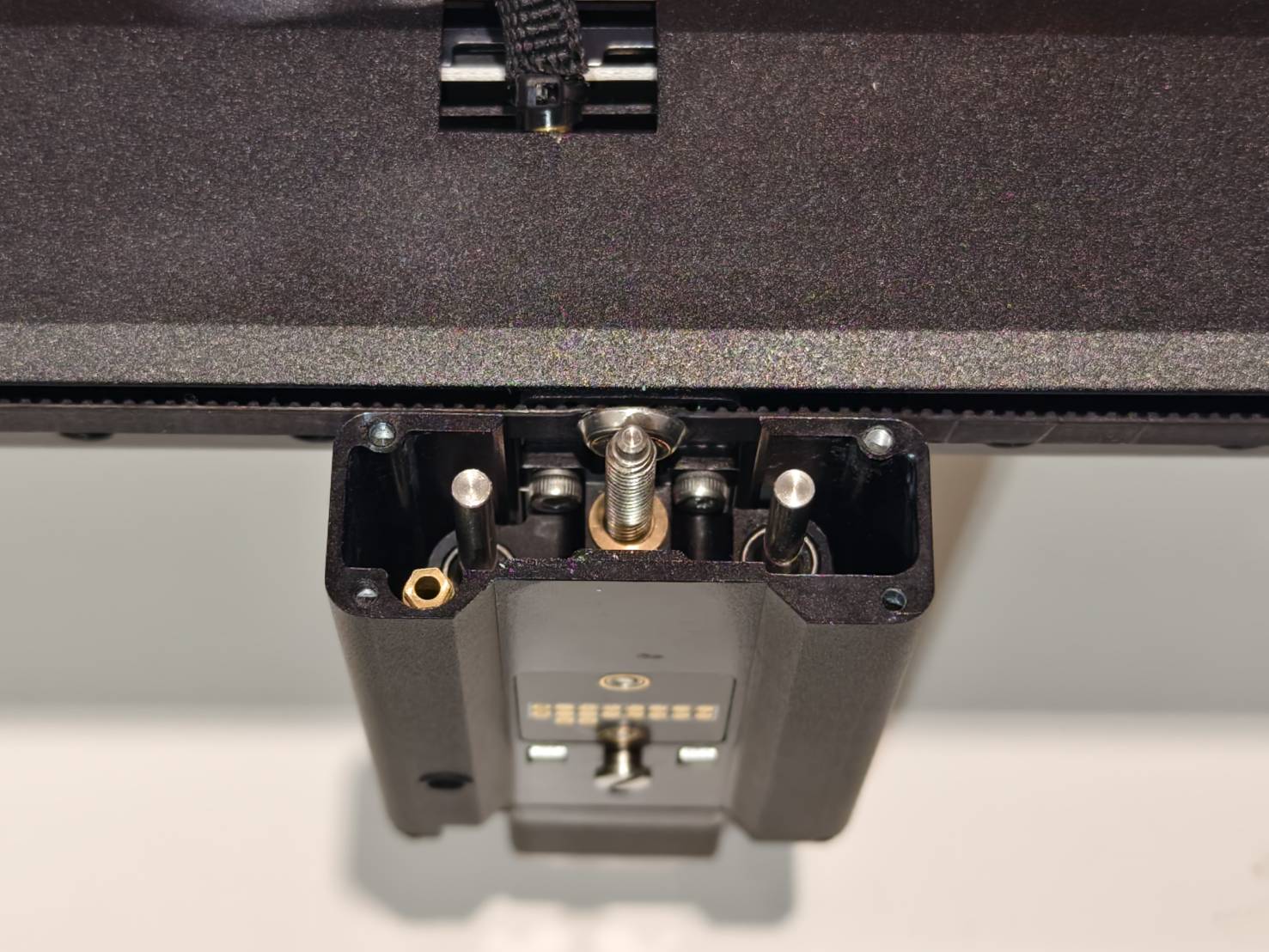

중앙의 스터드를 시계 방향으로 돌려 Z축 모터와 함께 전체 브래킷을 분리합니다.
9단계

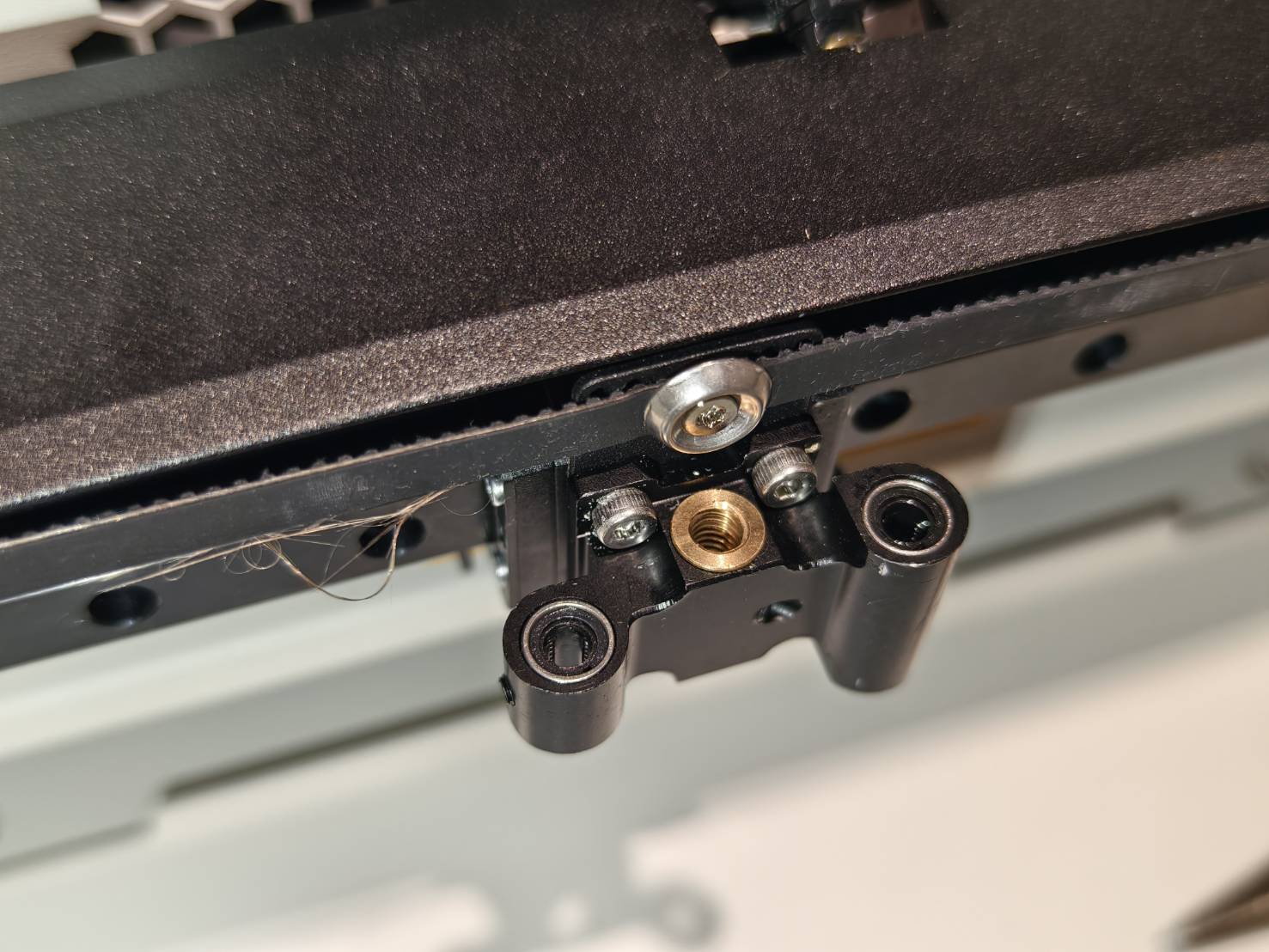

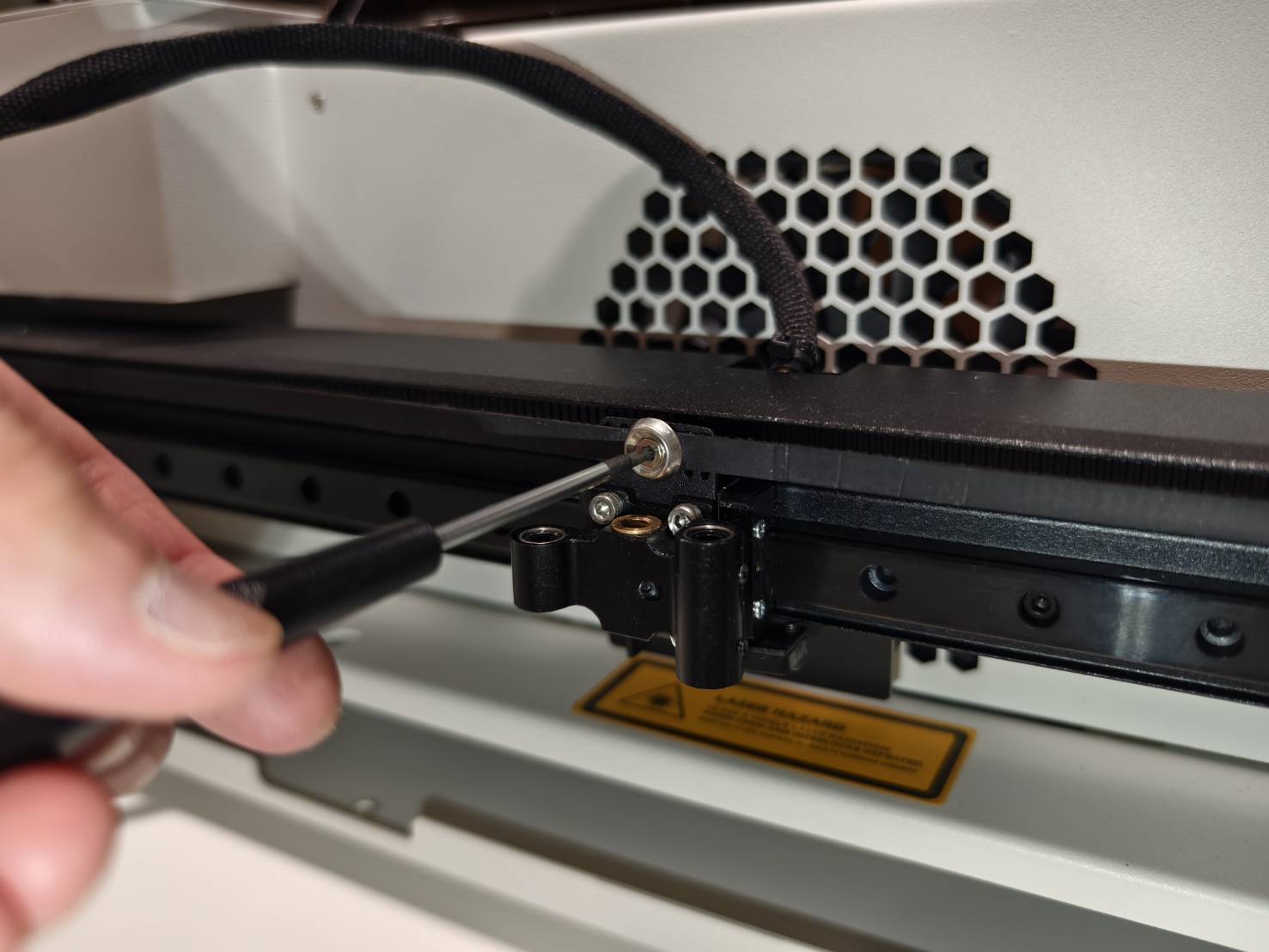

벨트 나사를 풉니다. 벨트가 분리되지 않도록 나사를 풀 때 벨트를 잡아주세요.

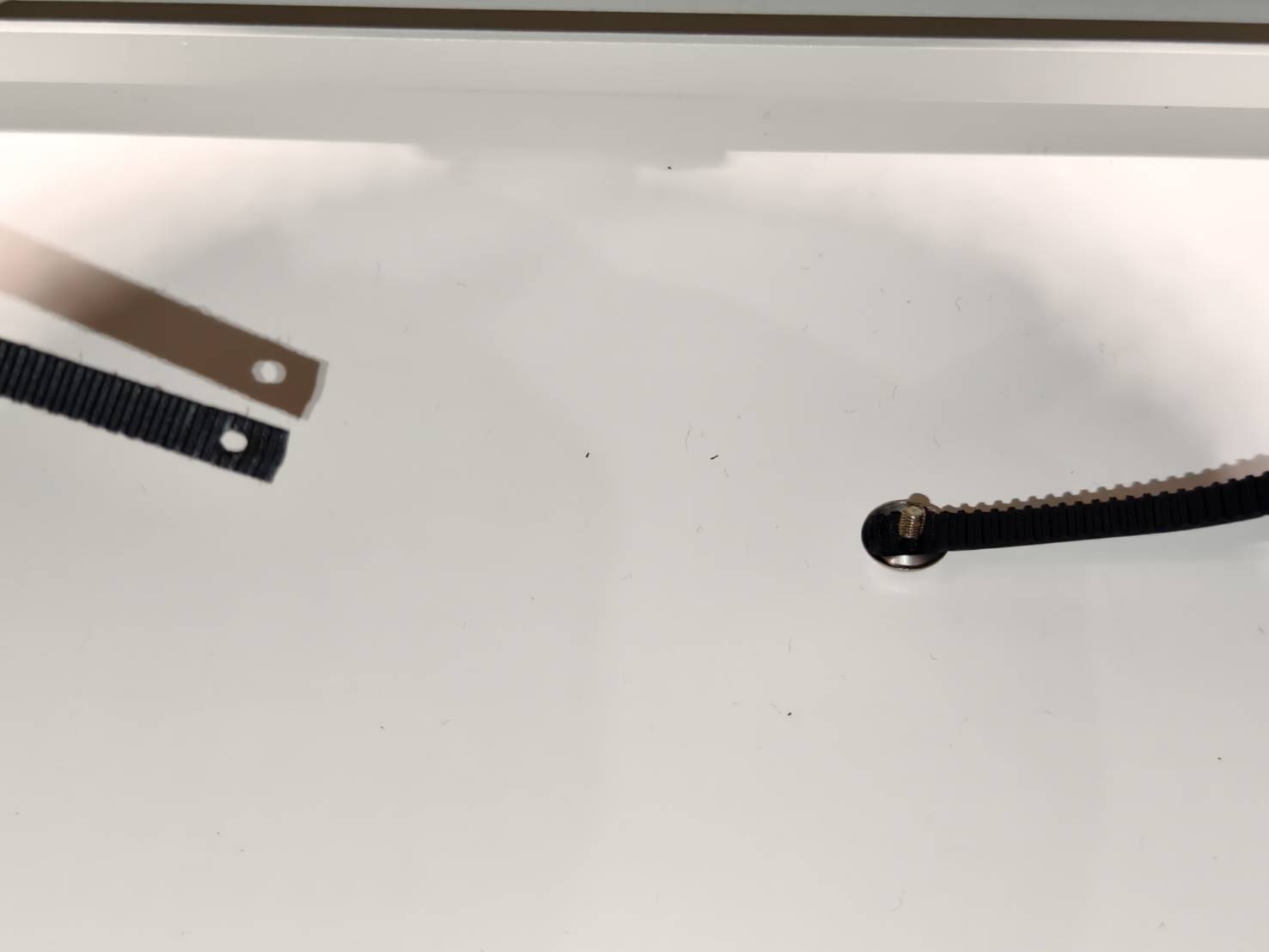

9.1단계

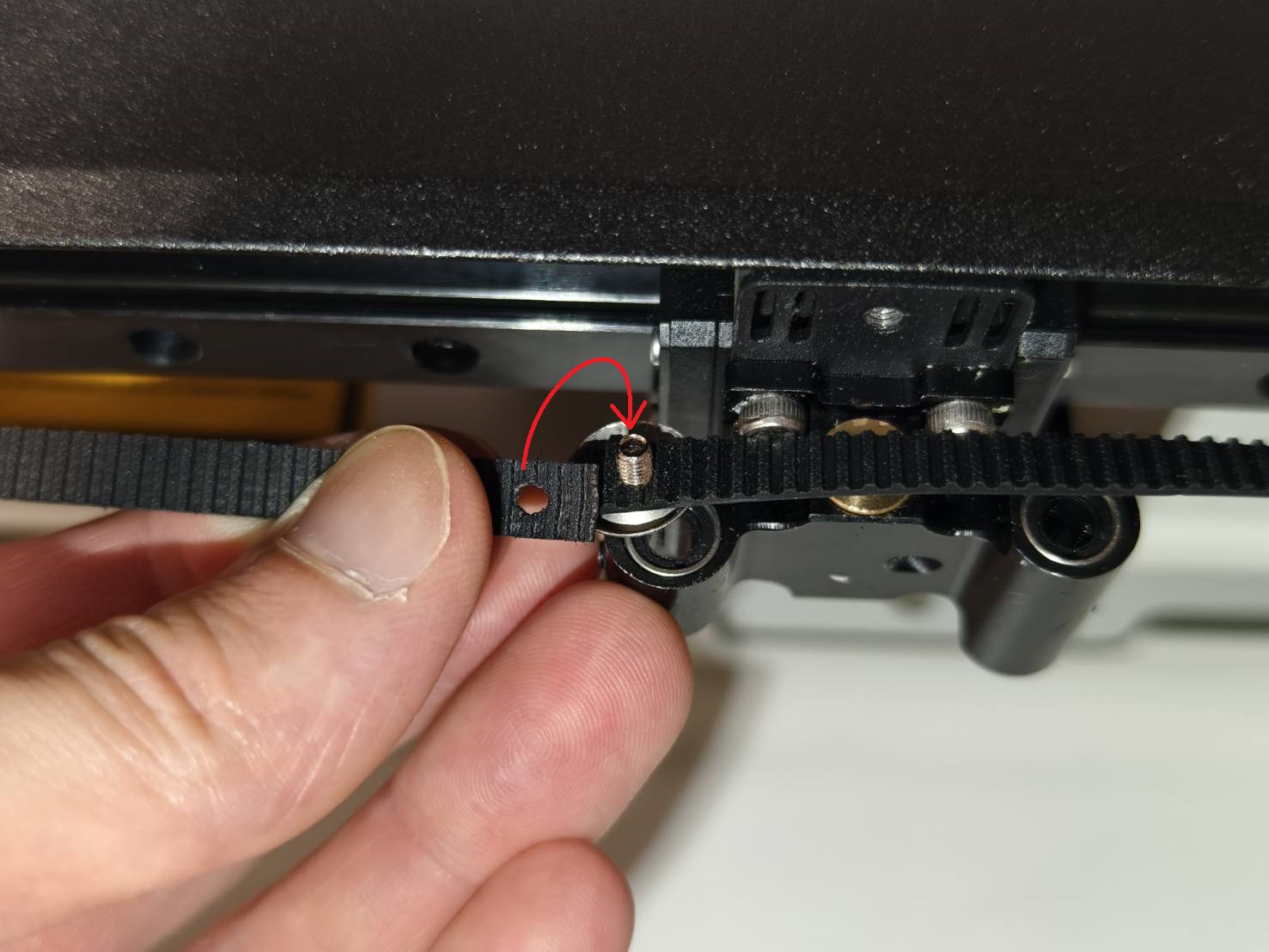

벨트가 이와 같이 분리된 경우, 양쪽을 강제로 당겨 나사를 구멍에 다시 삽입하는 것이 유일한 해결 방법입니다.
벨트의 톱니 면이 프레임 안쪽을 향하도록 해야 합니다.
벨트가 매우 팽팽할 수 있으므로 두 사람이 작업하는 것을 권장합니다.

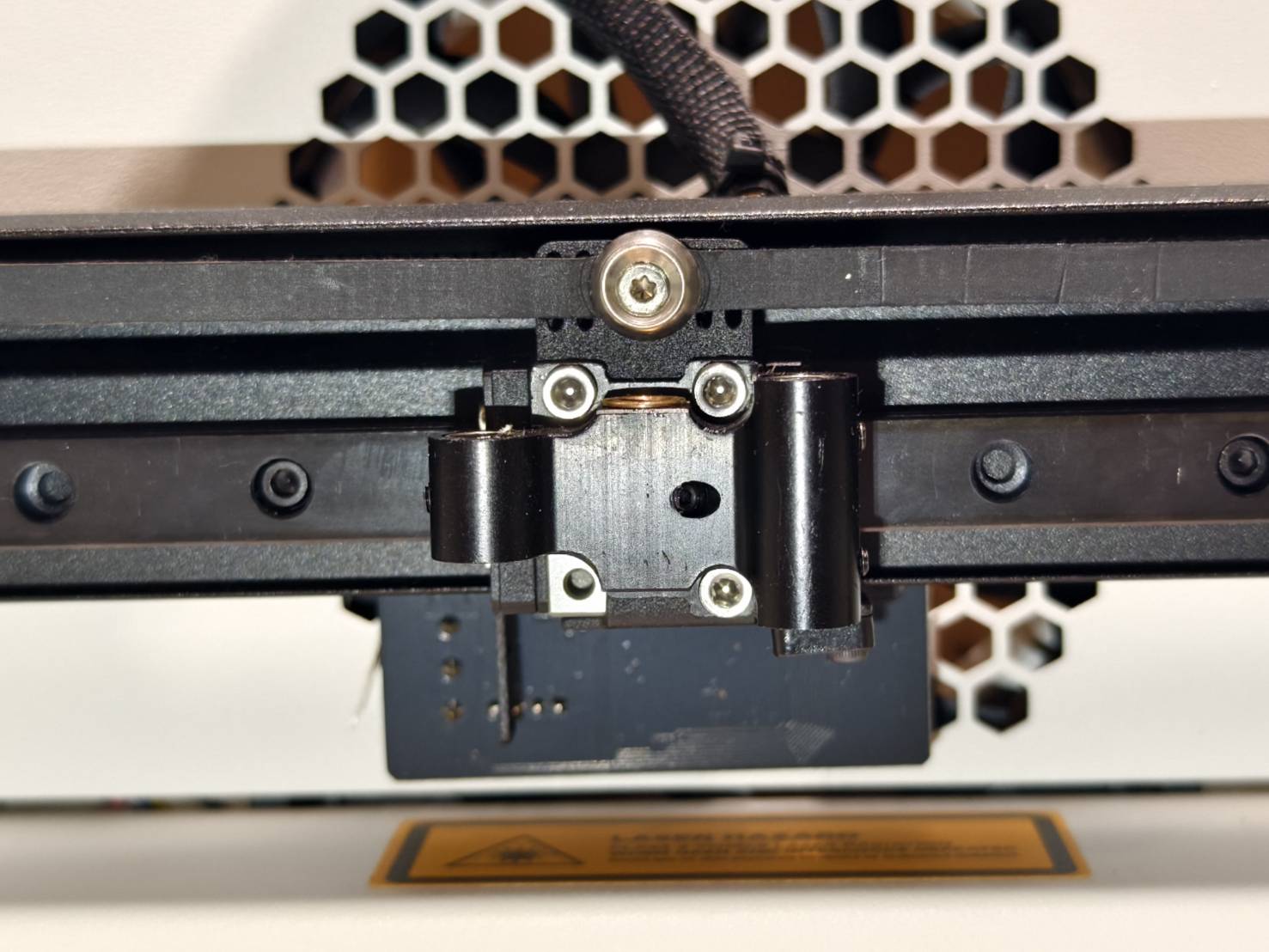

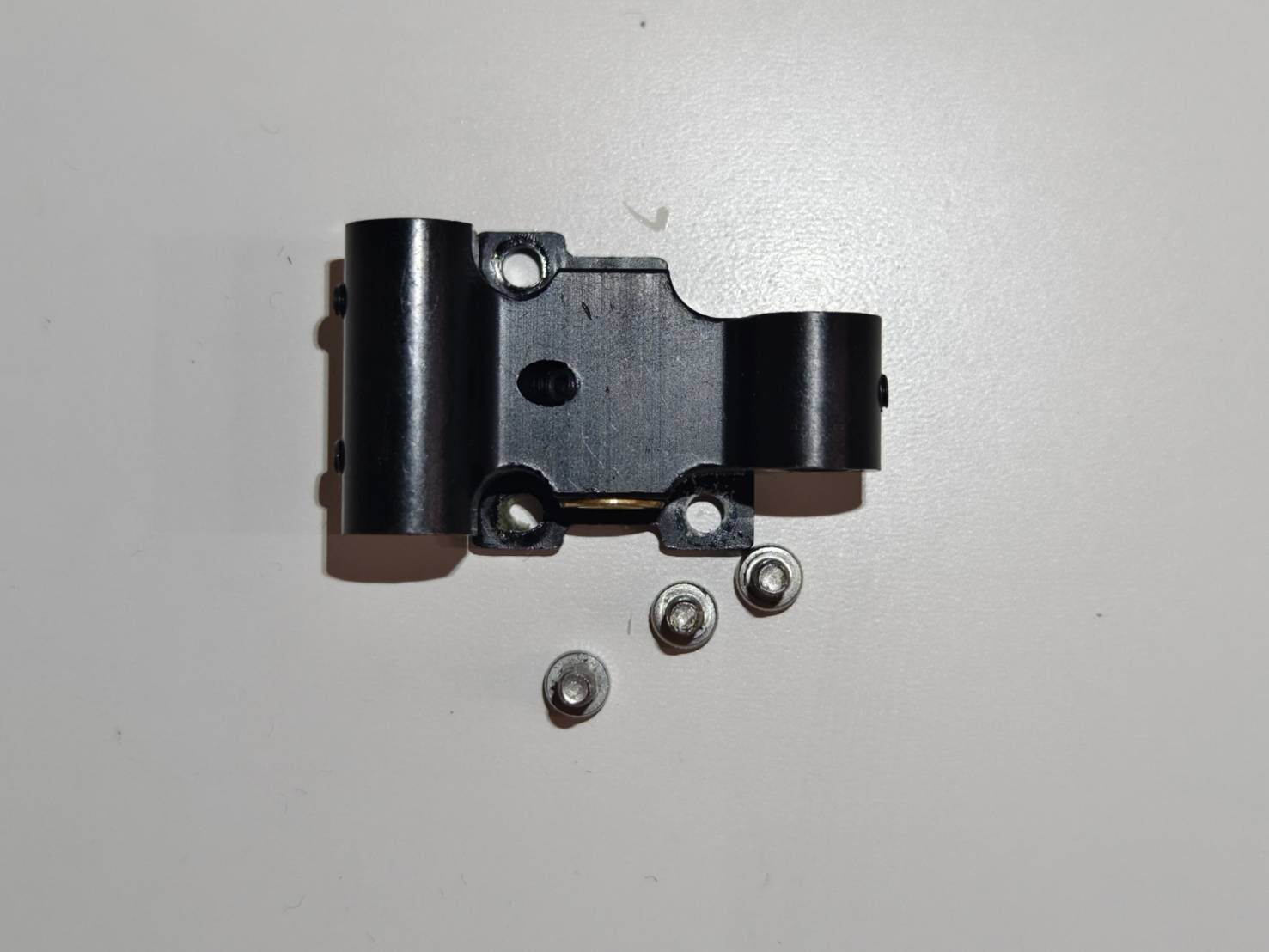

10단계

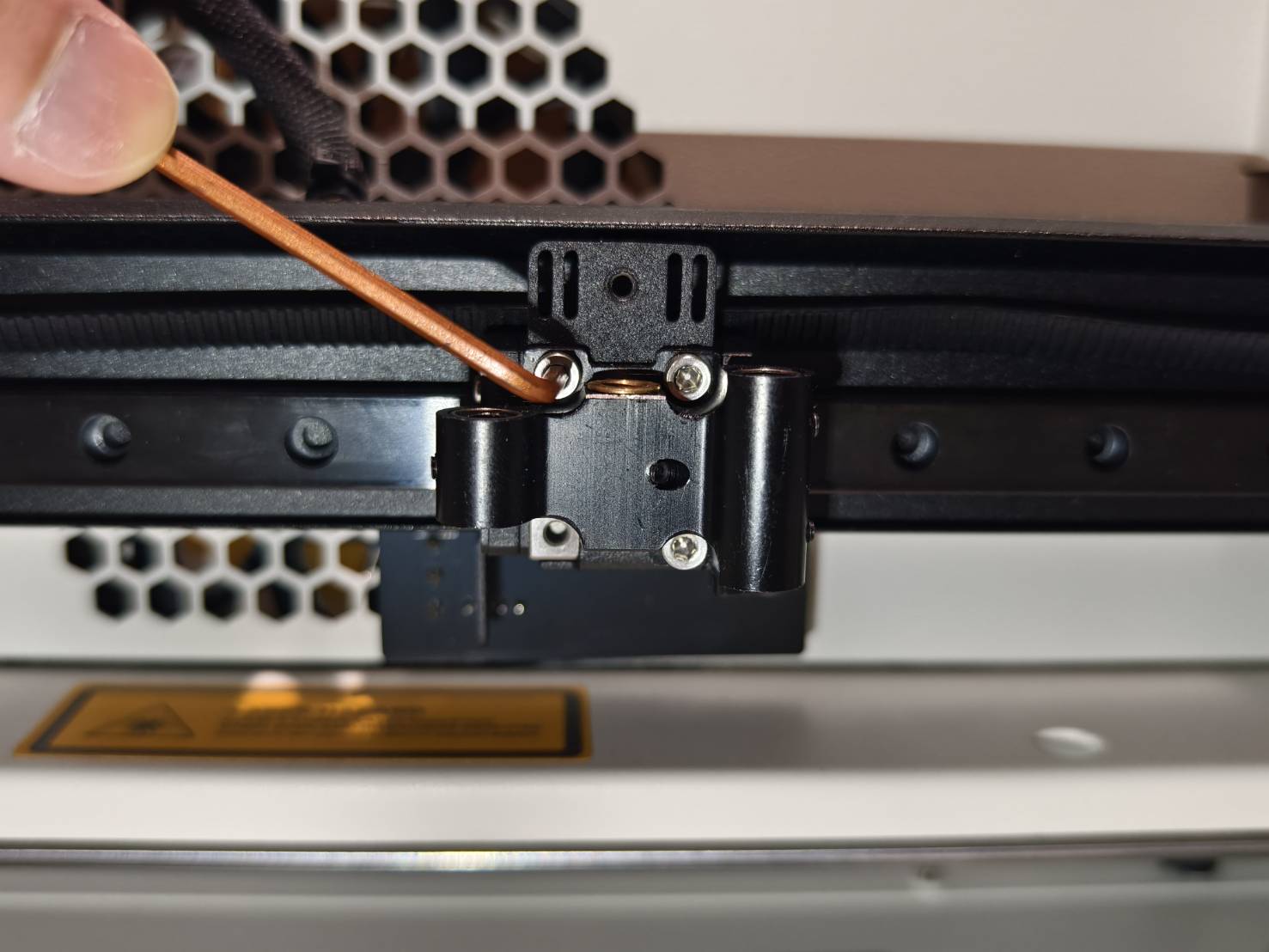

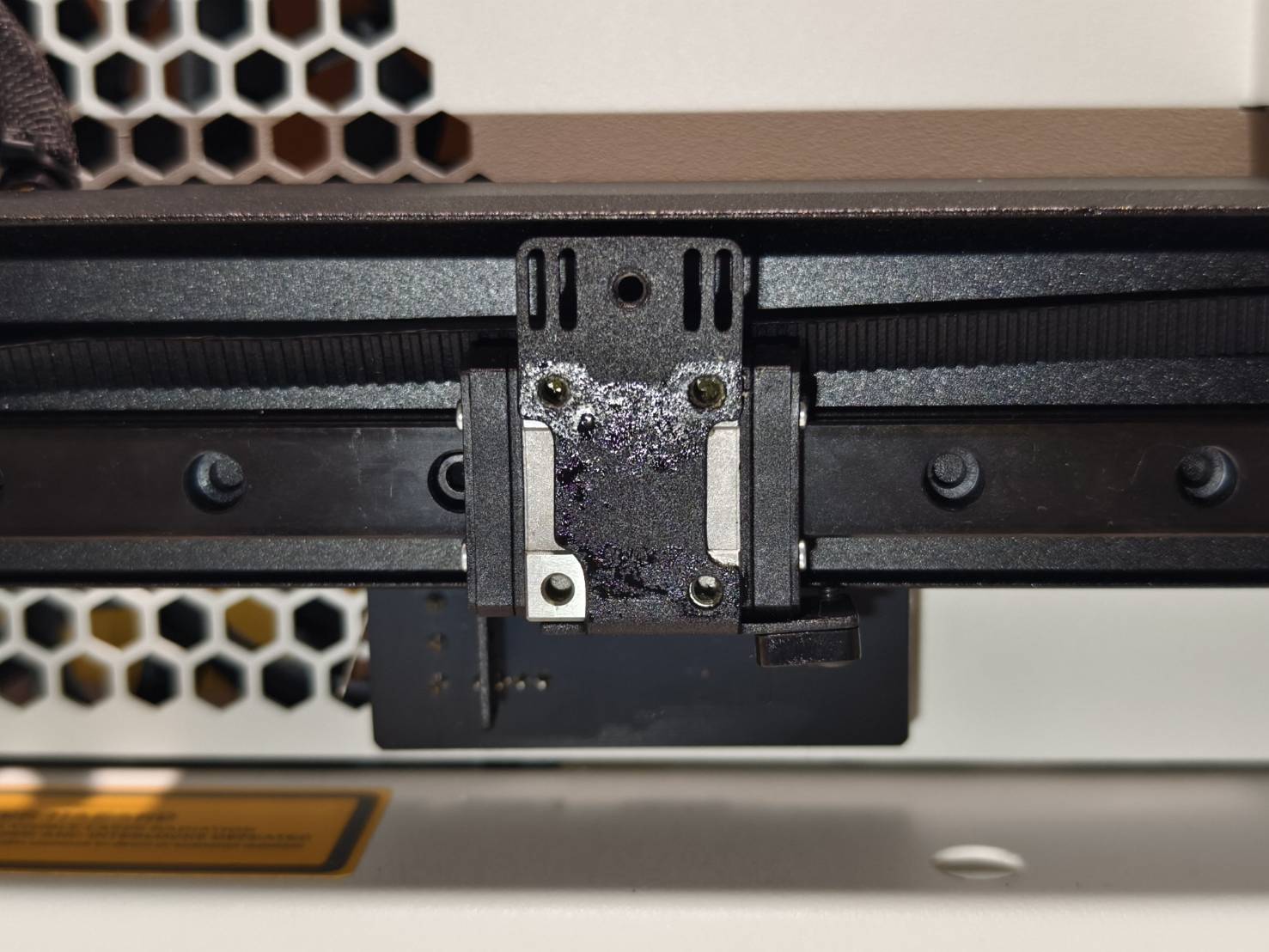

나사를 풀어 홀더를 제거합니다. (2.5mm 나사 3개)
11단계

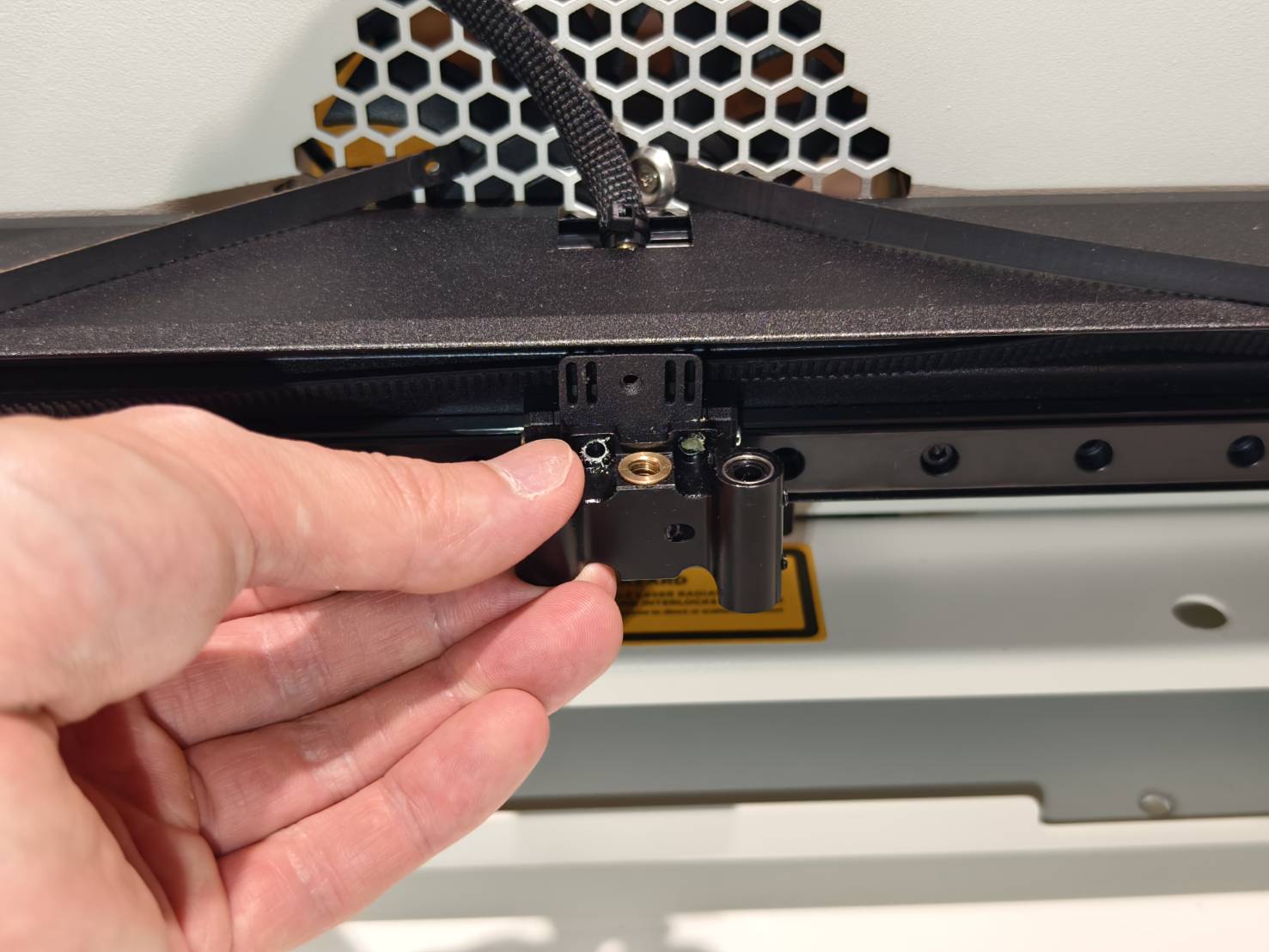

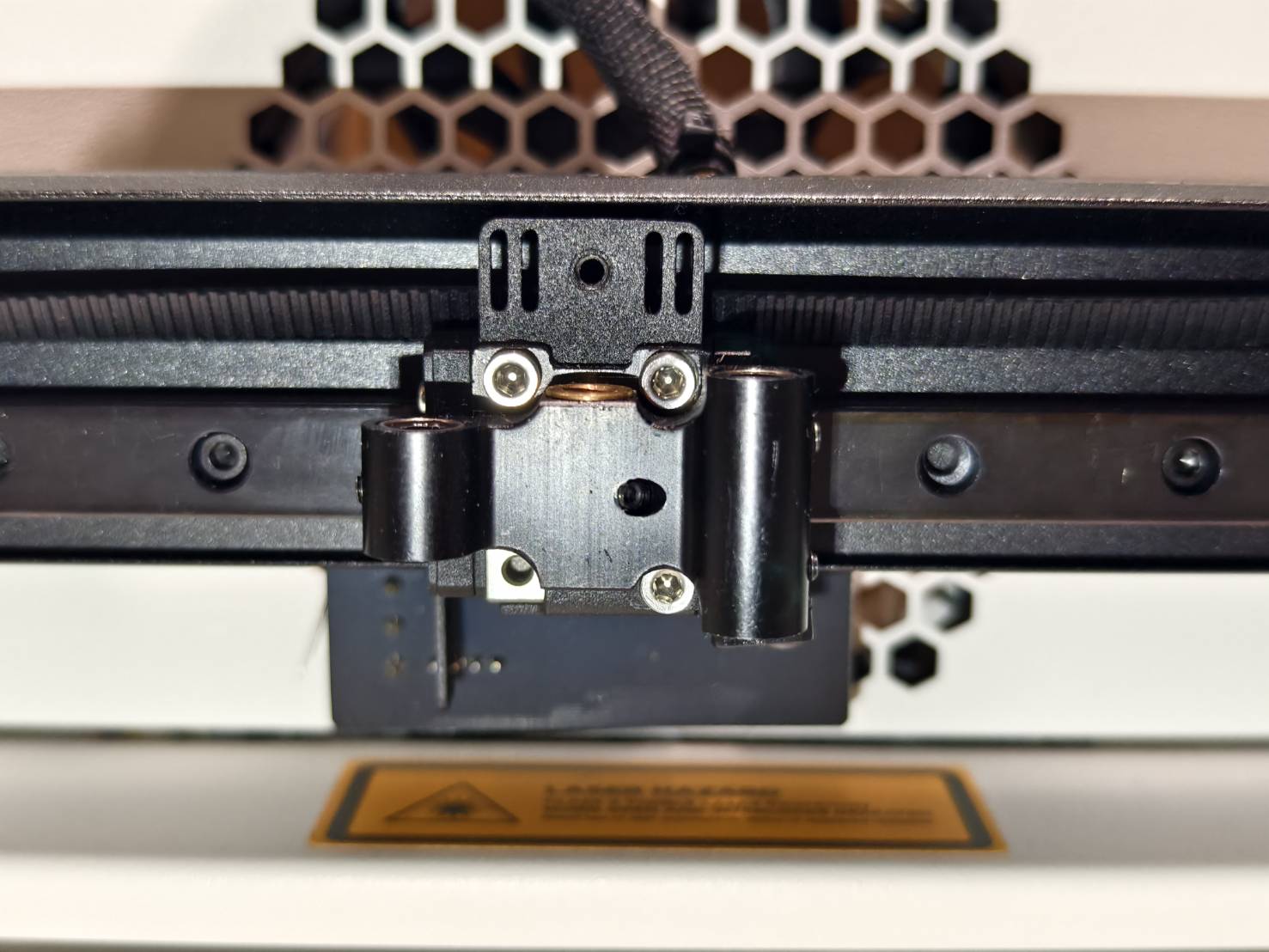

이전 단계에서 사용한 나사를 이용하여 새 홀더를 설치합니다.
12단계
벨트 나사를 다시 조입니다.
13단계
브래킷을 제자리에 고정한 상태에서 중앙의 스터드를 시계 반대 방향으로 돌려 Z축 모터와 함께 브래킷을 설치합니다.
14단계
샤프트 상단에 검은색 스티커를 부착합니다. 스티커가 없는 경우 이 단계는 선택사항이므로 건너뛰어도 됩니다.
15단계
모듈 시트의 상단 프레임을 재설치합니다. (1.5mm 육각 나사 4개)
16단계
테이블에 베이스를 놓되, 테논이 테이블 상단에서 약간 돌출되도록 합니다.
16.1단계
기계를 약간 기울여 기계 전면의 모티스 를 베이스의 테논에 맞춥니다. 테논을 삽입한 후 기계를 테이블 상단에 내려놓습니다.
16.2단계
이 나사들을 다시 조여 베이스를 고정합니다.

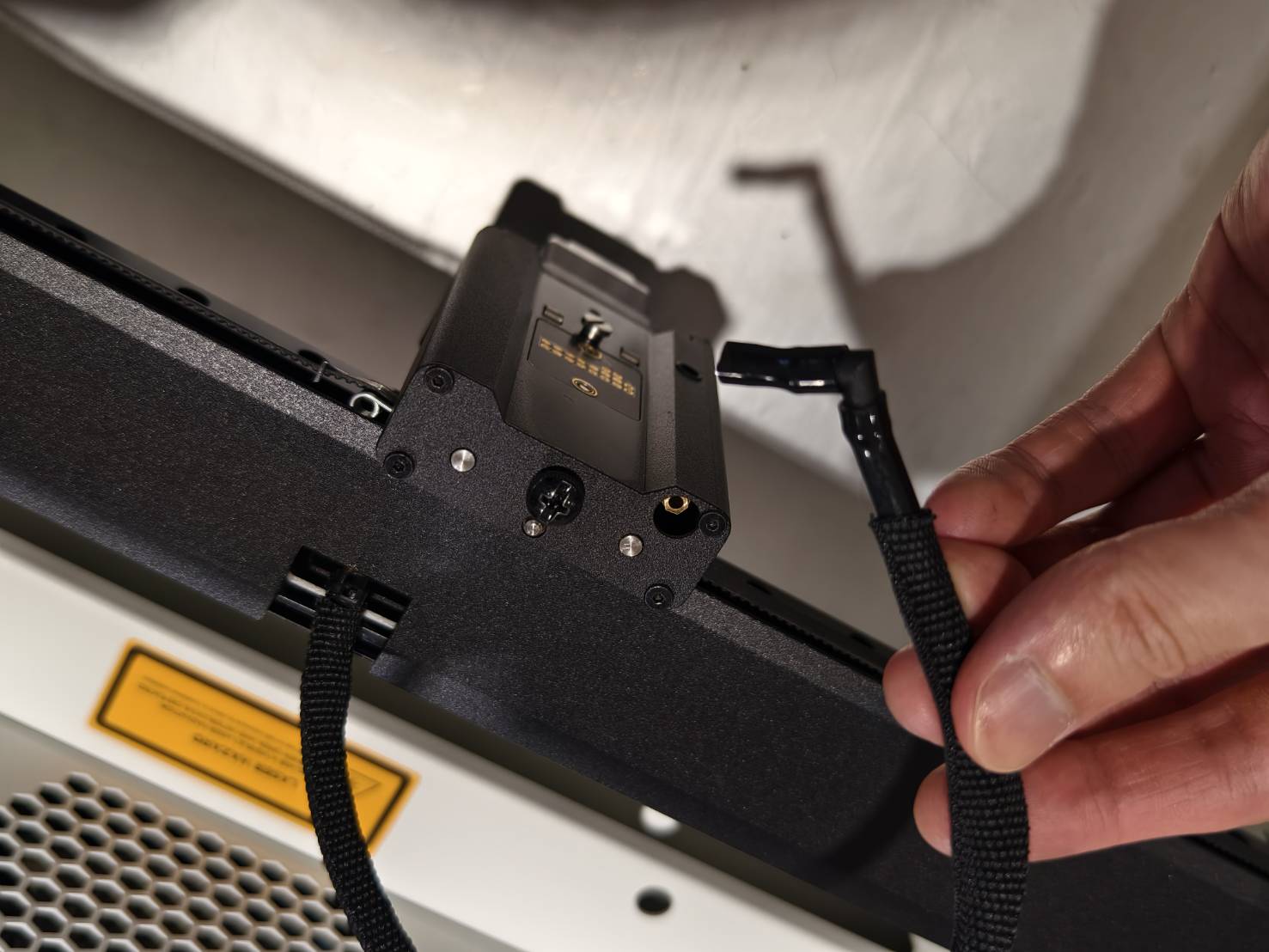

17단계
에어 호스를 재설치합니다.
18단계
X축 벨트에 스프링을 재설치하십시오.
19단계
다음 케이블들을 다시 연결하십시오.
