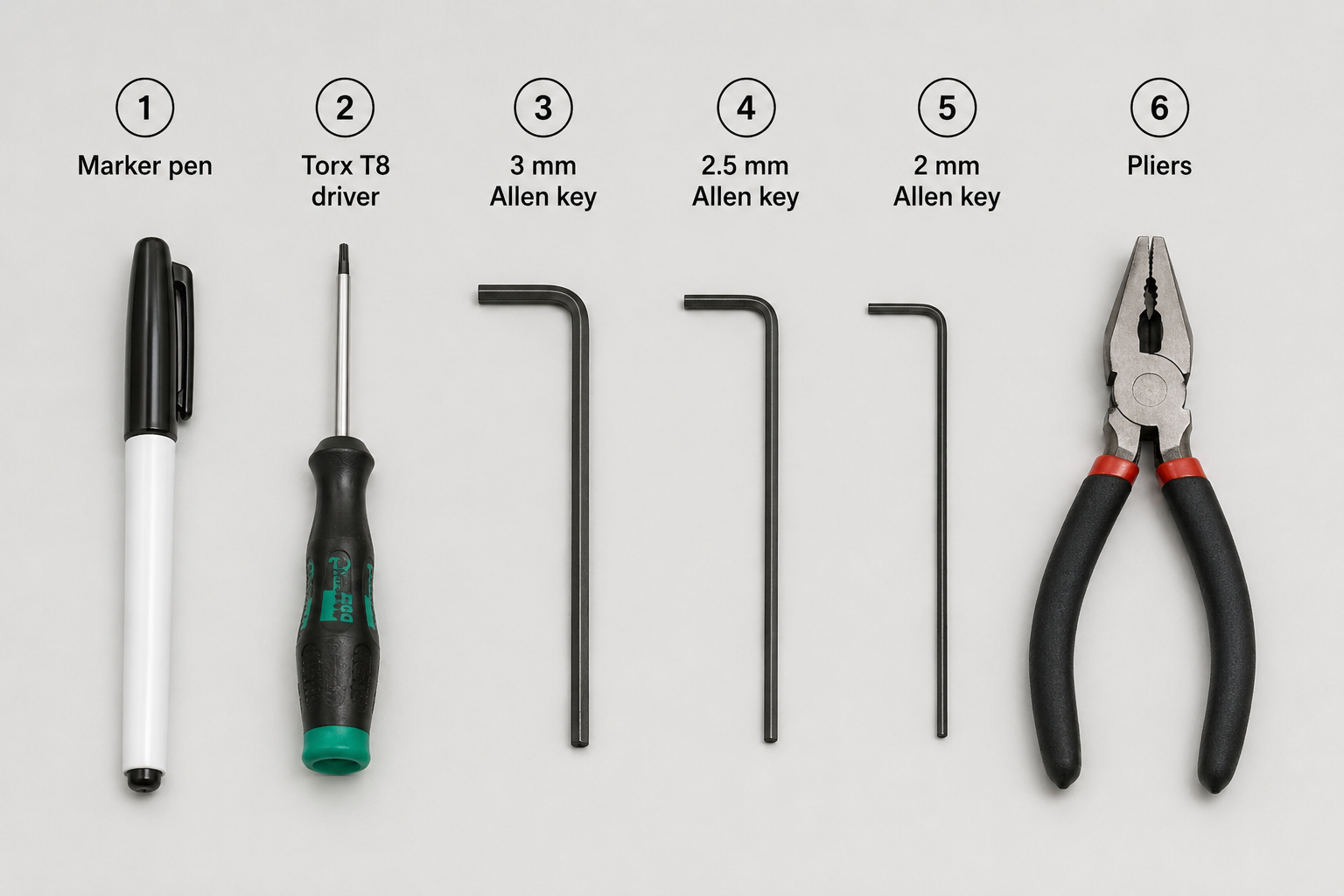

도구
| 1 | 마킹펜 |
| 2 | Torx T8 드라이버 |
| 3 | 3mm 육각렌치 |
| 4 | 2.5mm 육각렌치 |
| 5 | 2mm 육각렌치 |
| 6 | 플라이어 |
1단계
기기 전원을 끄고 전원 코드를 분리합니다.
기기를 뒤집어 바닥면을 확인합니다.
2단계
USB 포트 근처에 있는 고무 다리와 나사에 표시를 합니다.
표시하는 이유는 이 다리의 나사가 다른 나사보다 짧으며, 동일한 위치에 장착되어야 하기 때문입니다.
3단계
바닥면의 나사를 풀어주십시오.
(T8 나사 x 6개 ＆ 3mm 육각 나사 x 4개)
4단계
기기를 뒤집어 측면 나사를 제거하십시오. (T8 나사 x 2개)
5단계

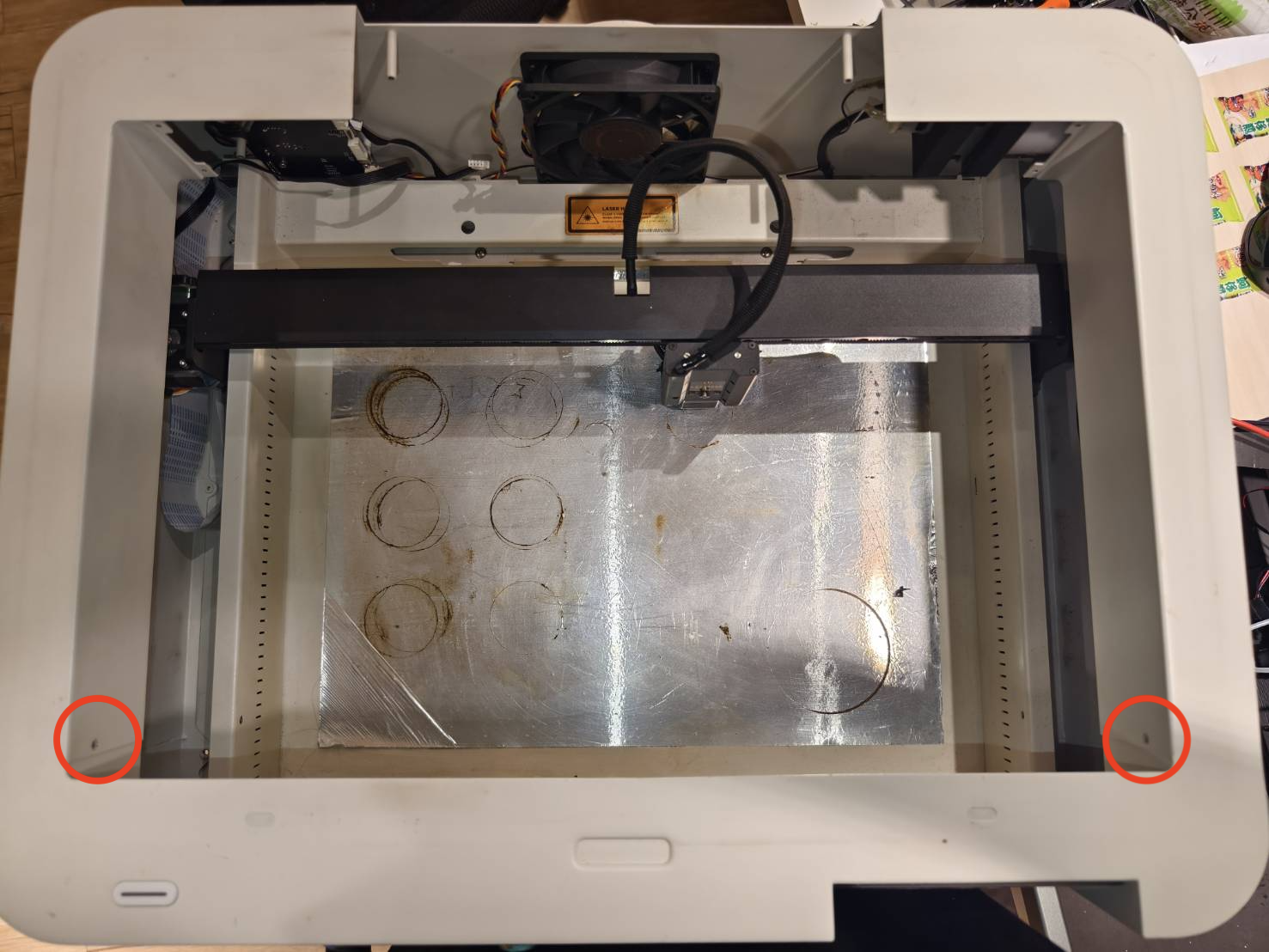

펜으로 양쪽의 나사 구멍을 표시합니다.
이 표시는 재조립 시 올바른 방향을 확인하는 데 도움이 됩니다. 표시된 면이 작업 영역을 향해야 합니다.
6단계
나사를 제거합니다. T8 나사 x 8개 (플레이트와 도어 커버가 연결되어 있습니다.)
7단계
플레이트와 도어 커버를 앞쪽으로 약간 이동시킵니다.
8단계
Y축 모터 케이블을 제거합니다. (이 케이블을 제거한 후 카메라 케이블을 제거하는 것이 더 쉽습니다.)
9단계
카메라 케이블을 제거합니다.
케이블을 고정하는 클립이 있다는 점에 유의하십시오. 클립을 열어 카메라 케이블을 제거합니다.
클립 잠김：
클립 잠금 해제：
케이블 빼기：
10단계
플레이트와 도어 커버를 제거합니다.
11단계

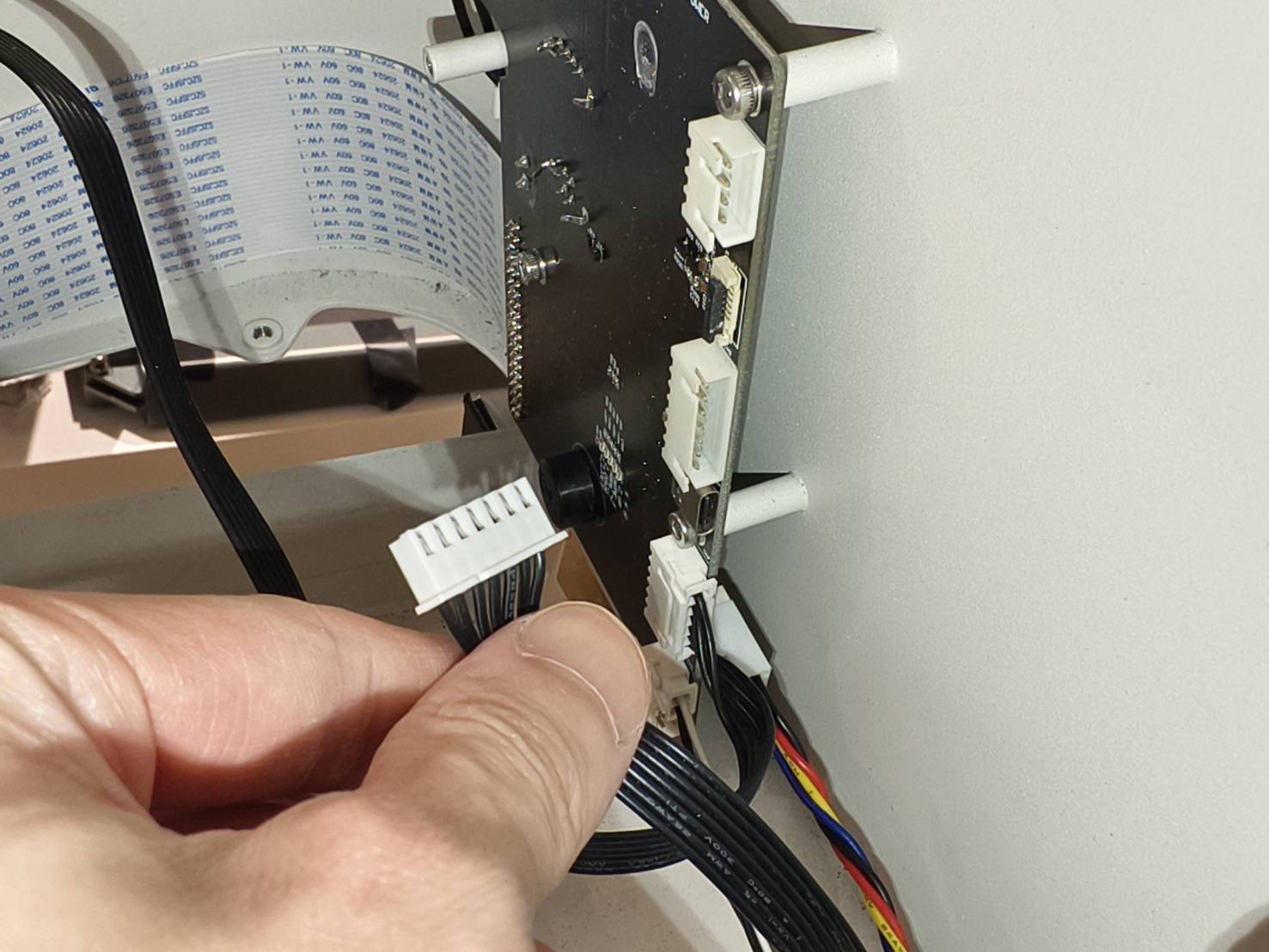

7핀 케이블을 분리합니다.
12단계
상부 섀시의 뒤쪽을 들어 올려 하부 섀시에 올려놓습니다.
13단계
Y축을 찾아 커플러와 샤프트를 분리합니다. (2mm 육각 나사 *4개)
14단계
레일 지지 브래킷을 풀고 옆으로 이동시킵니다. (3mm 육각 나사 x 3개)
(이 지지대는 Y축 모터의 나사를 막을 수 있습니다.)
15단계
시스템에서 Y축 모터를 제거합니다. (2.5mm 육각 나사 x 4개)
16단계
Y축 모터에서 커플러를 제거합니다.
(커플러가 Y축 모터 샤프트에 끼어 있는 경우 플라이어를 사용하십시오.)
17단계
새 Y축 모터의 샤프트에 커플러를 부착합니다. (2.0mm 육각 나사 x 2개)
18단계
새 Y축 모터를 설치합니다. (2.5mm 육각 나사 x 4개)
19단계
긴 샤프트에 커플러를 부착합니다. (2.0mm 육각 나사 x 2개)
20단계
레일 지지대를 나사로 고정합니다. (3mm 육각 나사 x 3개)
21단계
벨트를 풀리에 장착합니다.
(레이저 헤드를 천천히 움직이면서 드라이버 뒷부분이나 손가락을 사용하여 벨트를 풀리에 안내할 수 있습니다. 벨트가 모터 풀리에 점차적으로 감겨야 합니다.)
22단계
상부 섀시를 원래 설정대로 다시 배치합니다. 7핀 케이블과 새 Y축 모터 케이블이 모두 위쪽으로 배선되었는지 확인하십시오.
레이저 헤드를 부드럽게 움직여 특히 Y축이 원활하게 움직이는지 확인합니다.
그렇지 않은 경우 후면을 다시 들어올리고 Y축 벨트 또는 커플러를 확인하십시오.12단계에서 18단계 to 21단계.
23단계
측면 나사를 다시 설치합니다 (T8 나사 x 2개). 표시된 면이 작업 영역 내부에 있는지 확인하십시오.
24단계
기기를 뒤집습니다. 하단의 모든 나사를 조입니다.
표시된 고무 받침과 짧은 나사는 USB 포트 근처에 다시 설치해야 합니다.
권장사항:
일부 나사가 정렬되지 않아 제대로 조이거나 나사 구멍에 삽입할 수 없을 수 있으므로 처음에는 나사를 완전히 조이지 않는 것이 좋습니다. 따라서 모든 나사를 설치한 후에 나사를 조이는 것을 권장합니다.
25단계
기기를 뒤집고 7핀 케이블을 메인보드에 다시 연결합니다.
26단계
플레이트와 도어 커버를 기기 상단에 다시 설치합니다. 손이 닿을 수 있도록 공간을 남겨두십시오.
27단계
카메라 케이블을 메인보드에 삽입합니다.
카메라 케이블의 금속 접촉면이 메인보드를 향하도록 해야 합니다.
카메라 케이블의 금속 접촉면:
금속 접촉면이 메인보드를 향하도록 해야 합니다:
케이블 삽입:
클립 고정:
28단계

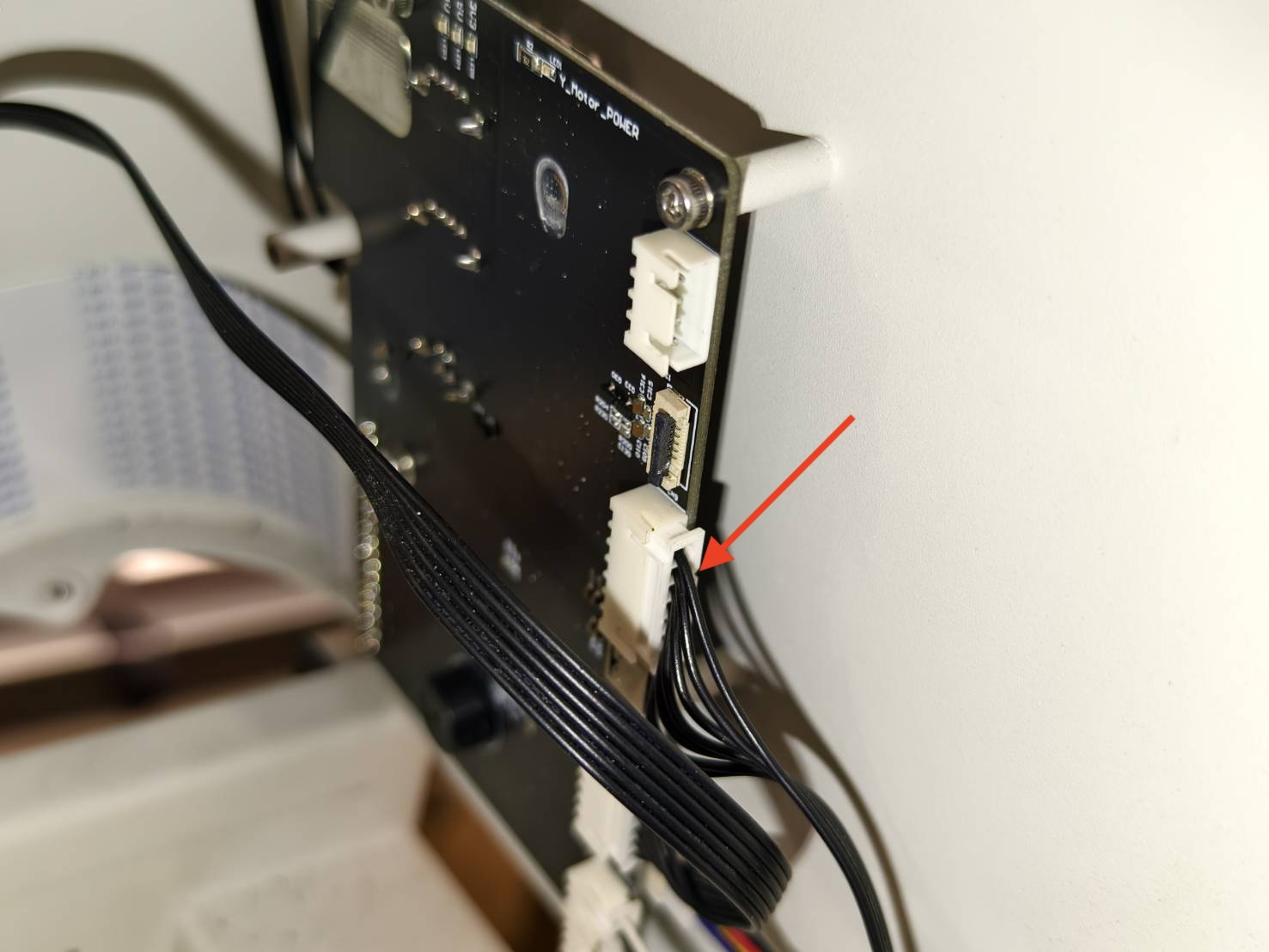

모터 케이블을 삽입합니다.
29단계 - 플레이트를 밀어 넣고 나사를 체결합니다
플레이트를 밀어 넣고 나사를 체결합니다. (T8 나사 x 8개)
30단계

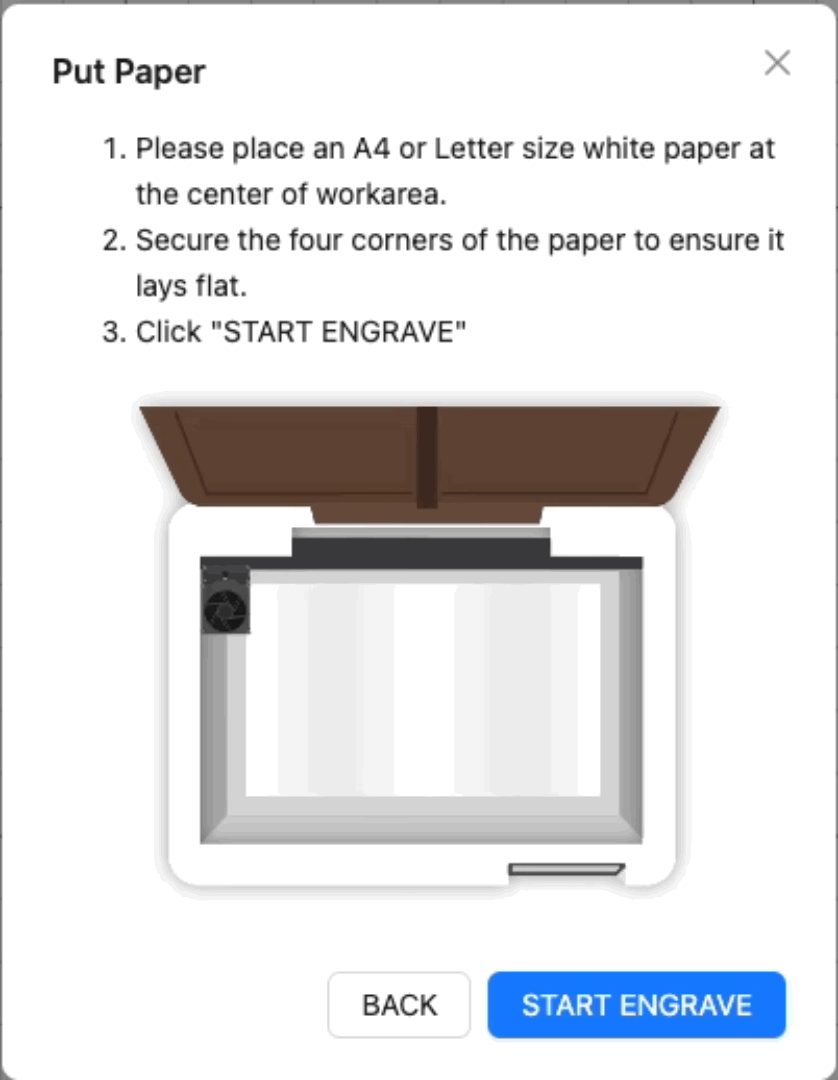

위의 단계를 완료하면 Y축 모터 교체가 성공적으로 완료됩니다. 그러나 작업 과정에서 도어 커버와 카메라를 이동했으므로, 기기 사용을 재개하기 전에 마지막 단계로 카메라 보정을 수행하십시오.
다음 페이지를 참조하십시오: 카메라 보정
#END
