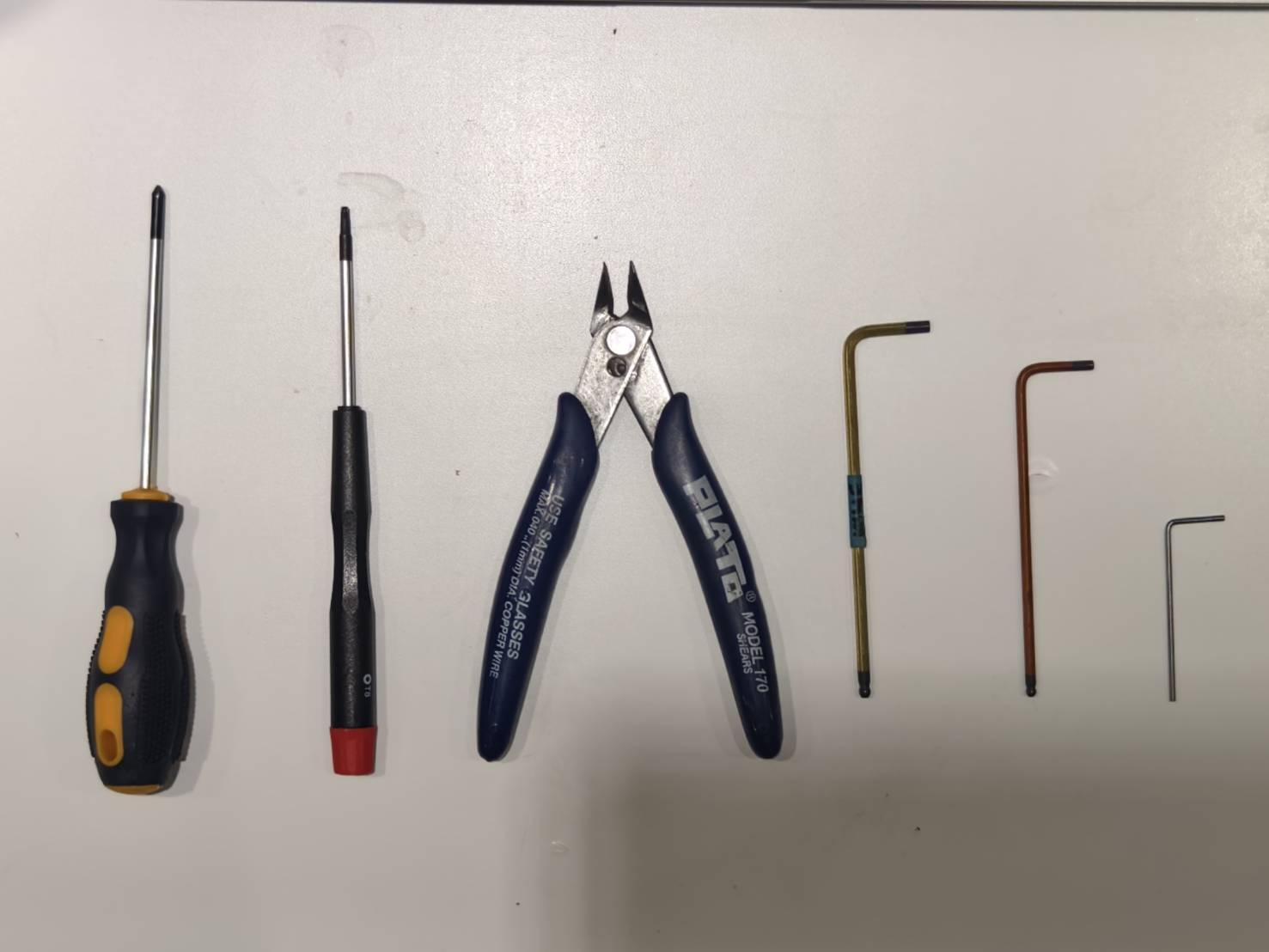

도구
| 1 | 십자 드라이버 |
| 2 | Torx T8 드라이버 |
| 3 | 니퍼 |
| 4 | 3 mm 육각 렌치 |
| 5 | 2.5 mm 육각 렌치 |
| 6 | 1.5 mm 육각 렌치 |
1단계
아래 그림에 표시된 세 개의 케이블을 분리합니다.
2단계
육각 렌치를 사용하여 X축 벨트의 벨트 스프링을 제거합니다.
3단계
모듈 시트에서 L자형 조인트가 있는 에어 호스를 분리합니다.
4단계
모듈 시트 뒤쪽의 20핀 케이블을 고정하는 케이블 타이를 절단하십시오.
5단계
이 두 개의 나사를 풀어 금속 베이스를 제거하십시오.
5.1단계
기기를 약간 들어올려 금속 베이스를 직접 빼내어 제거합니다.
6단계
모듈 시트의 상단 프레임을 제거합니다. (1.5mm 육각 나사 * 4개)
7단계
스터드 상단의 베어링을 제거하고 나중에 사용할 수 있도록 안전하게 보관합니다.
(기기에 이 베어링이 없는 경우 7.1단계로 건너뛰십시오.)
7.1단계
샤프트 상단의 검은색 스티커 2개를 제거합니다.
아래 사진과 같은 스티커가 기기에 없는 경우 8단계로 건너뛰십시오.
8단계
중앙의 스터드를 시계 방향으로 돌려 Z축 모터가 있는 브래킷 전체를 제거합니다.
9단계

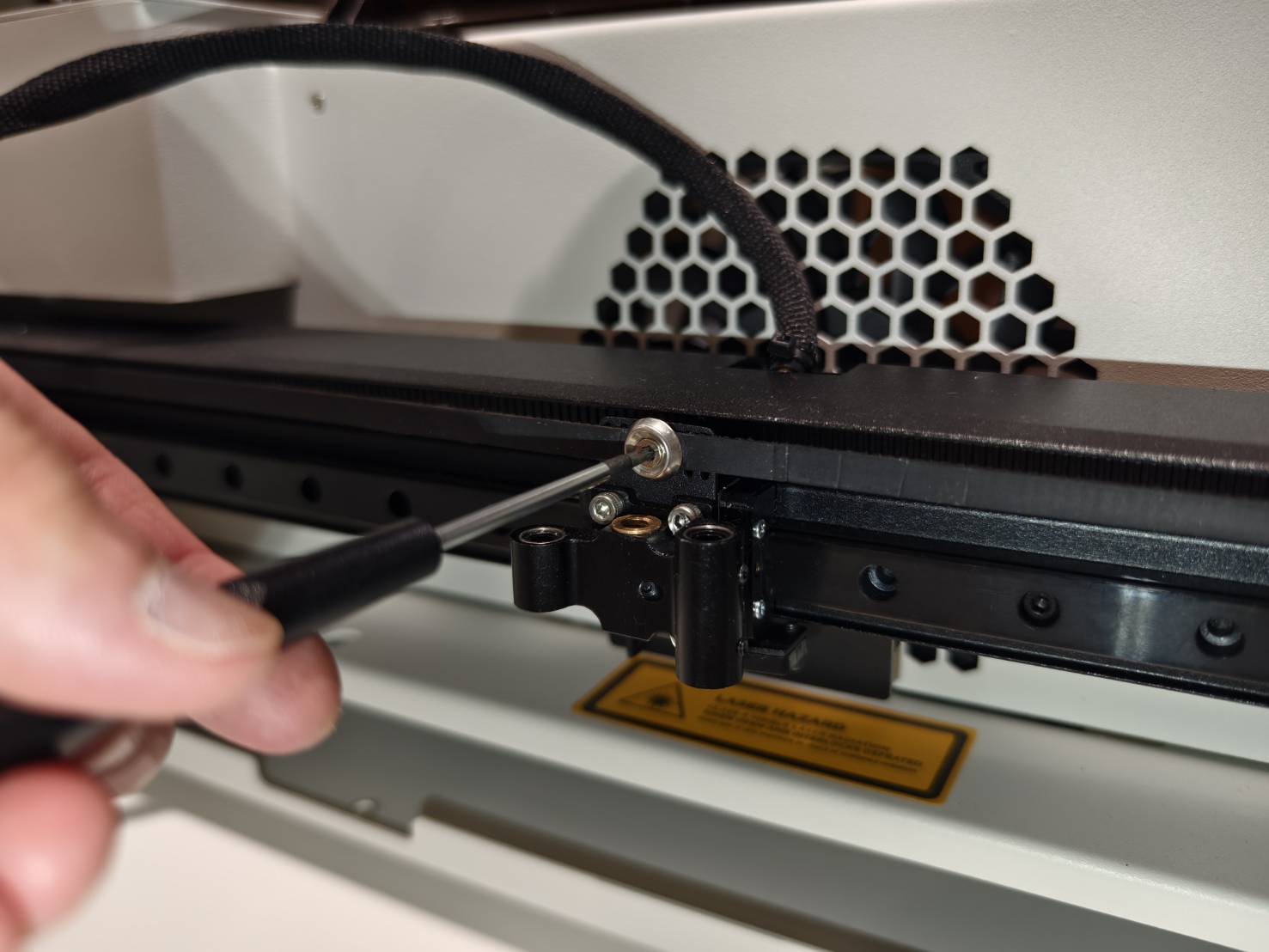

벨트 나사를 풉니다. 벨트가 분리되는 것을 방지하기 위해 나사를 풀 때 벨트를 잡아주십시오.
10단계
벨트를 빼내어 제거하거나 잘라낼 수 있습니다.
11단계

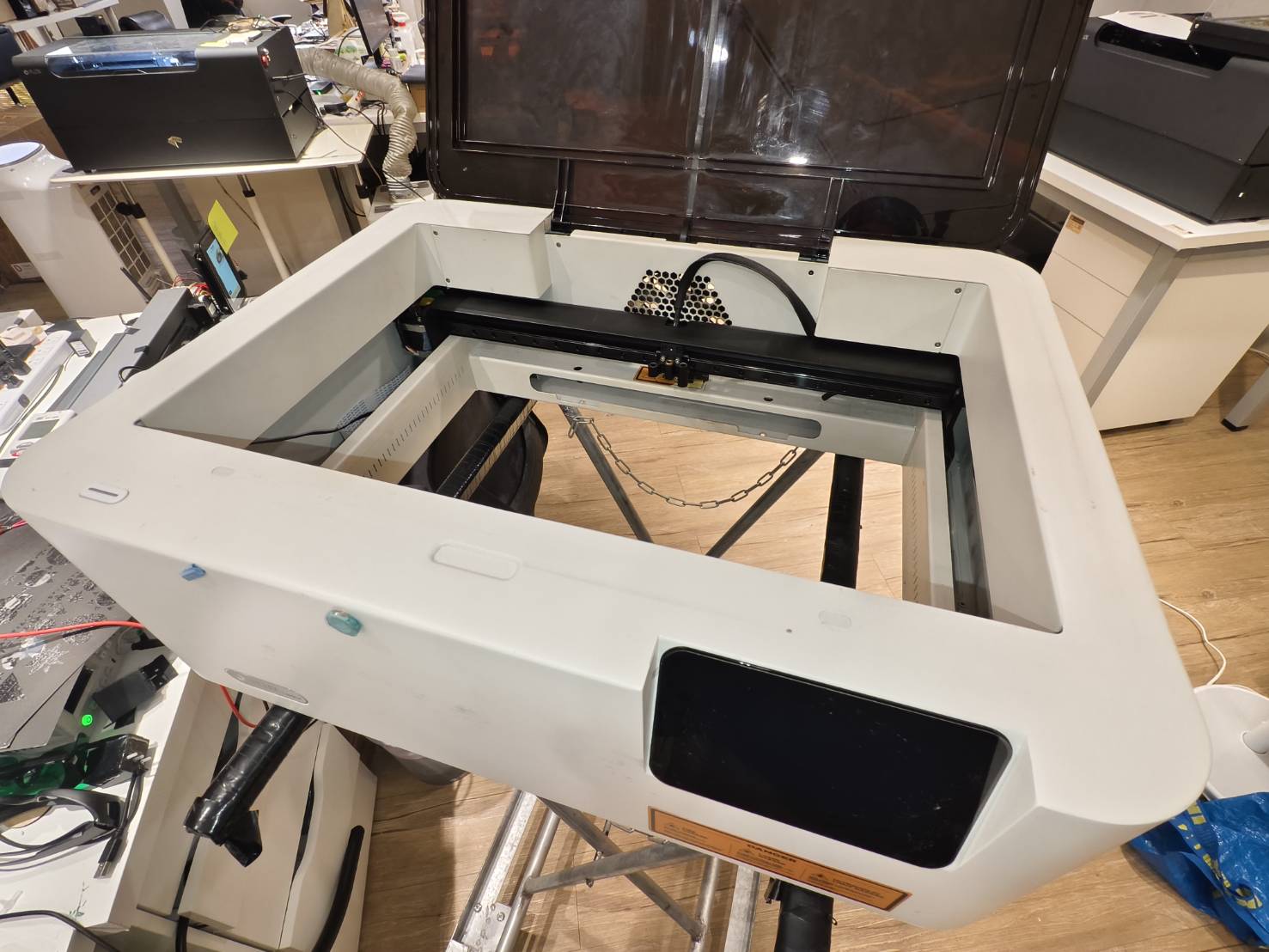

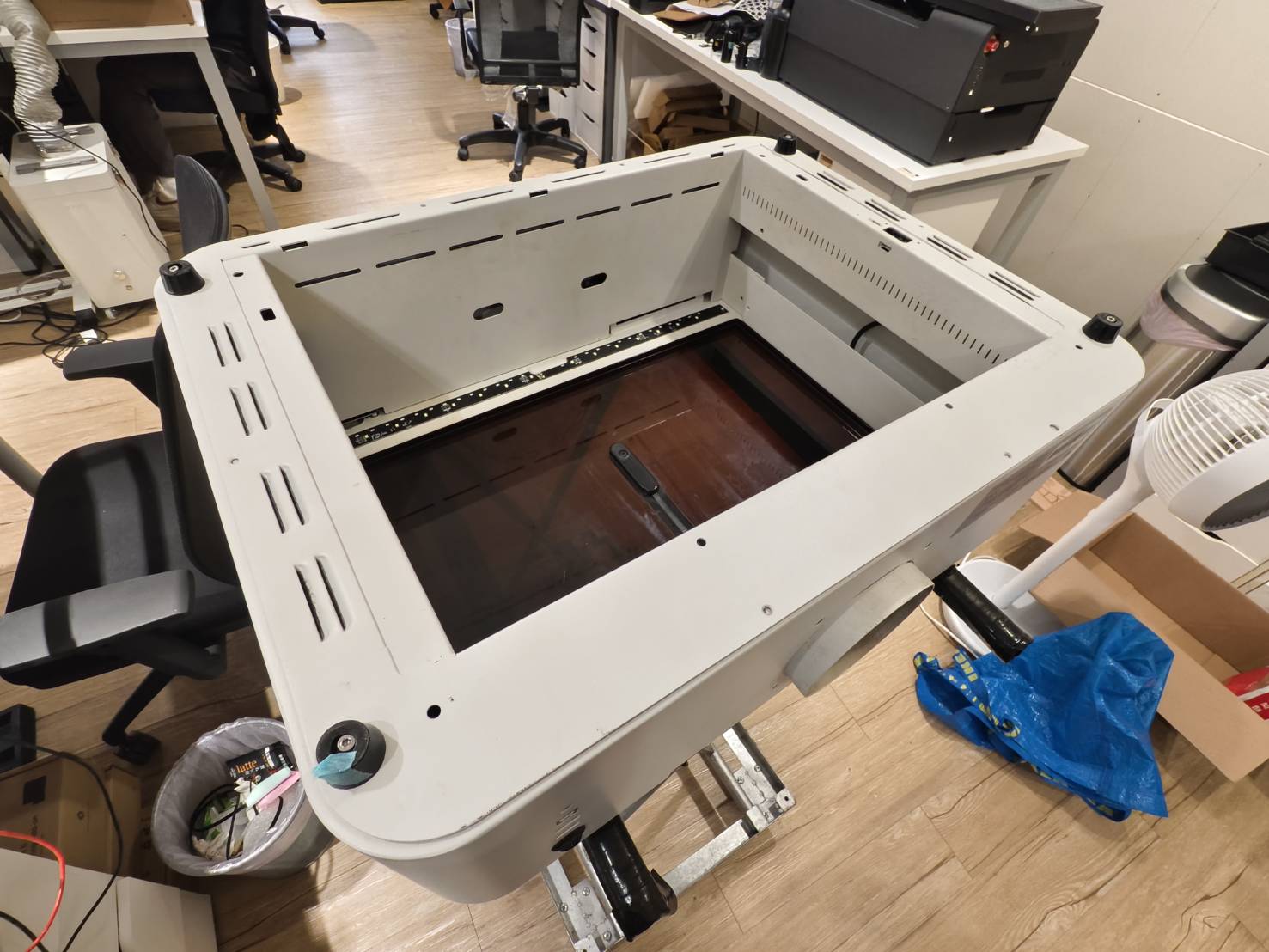

기기를 끄고 전원 코드를 분리한 후 기기를 뒤집습니다.
12단계

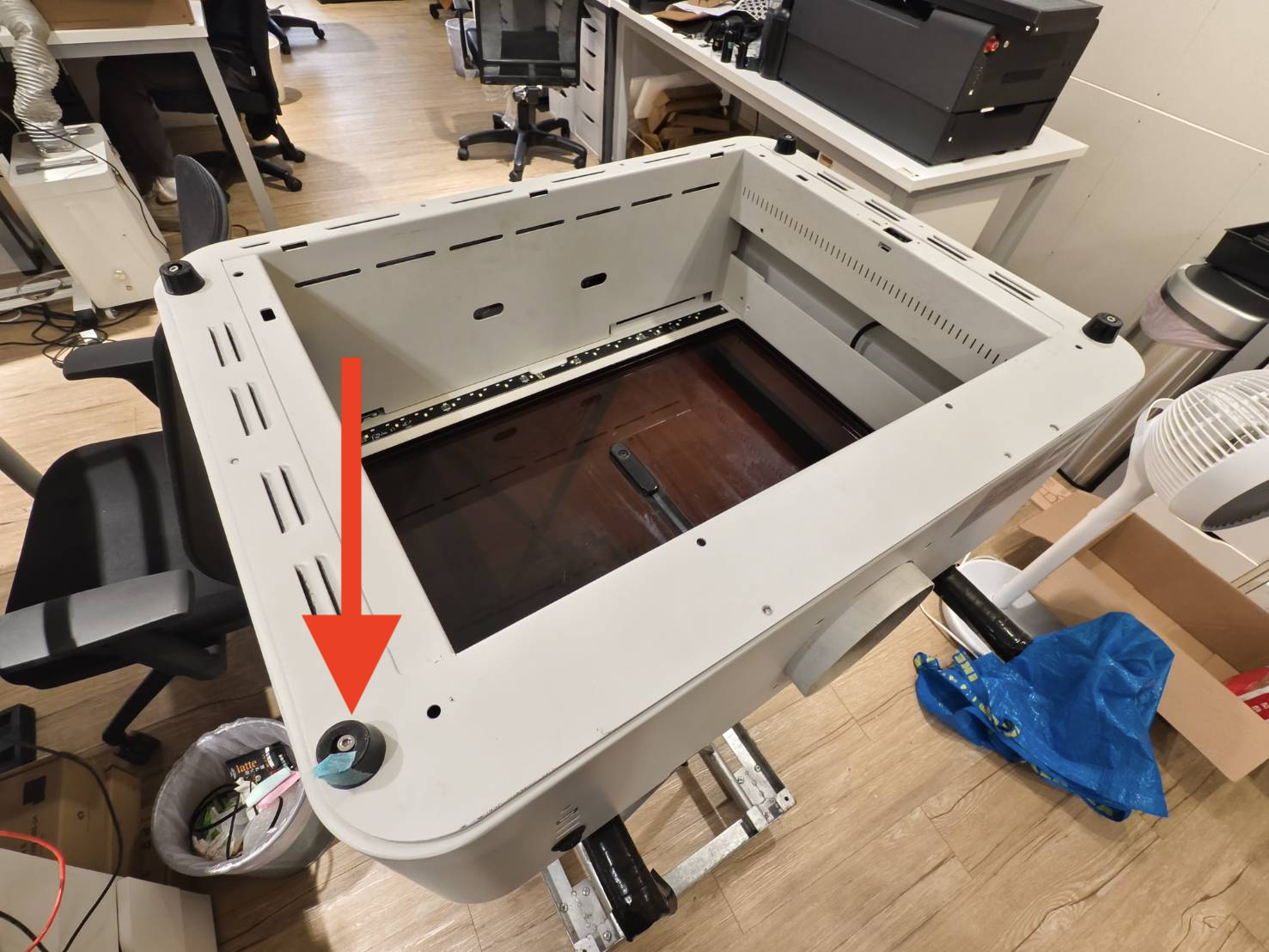

USB 포트 근처의 고무 받침과 나사에 표시를 합니다.
표시하는 이유는 이 받침의 나사가 다른 것보다 짧으며 동일한 위치에 있어야 하기 때문입니다.

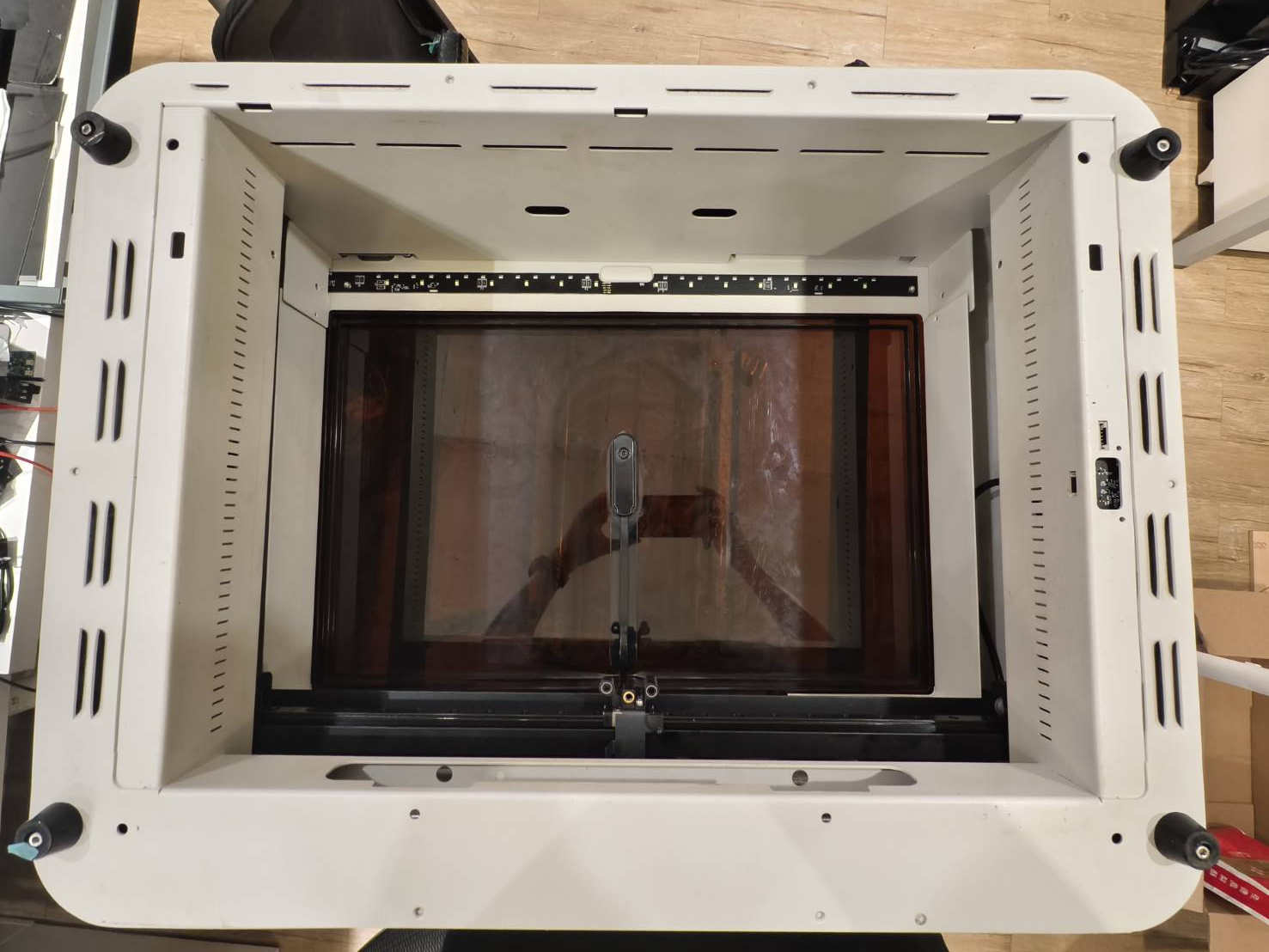

13단계

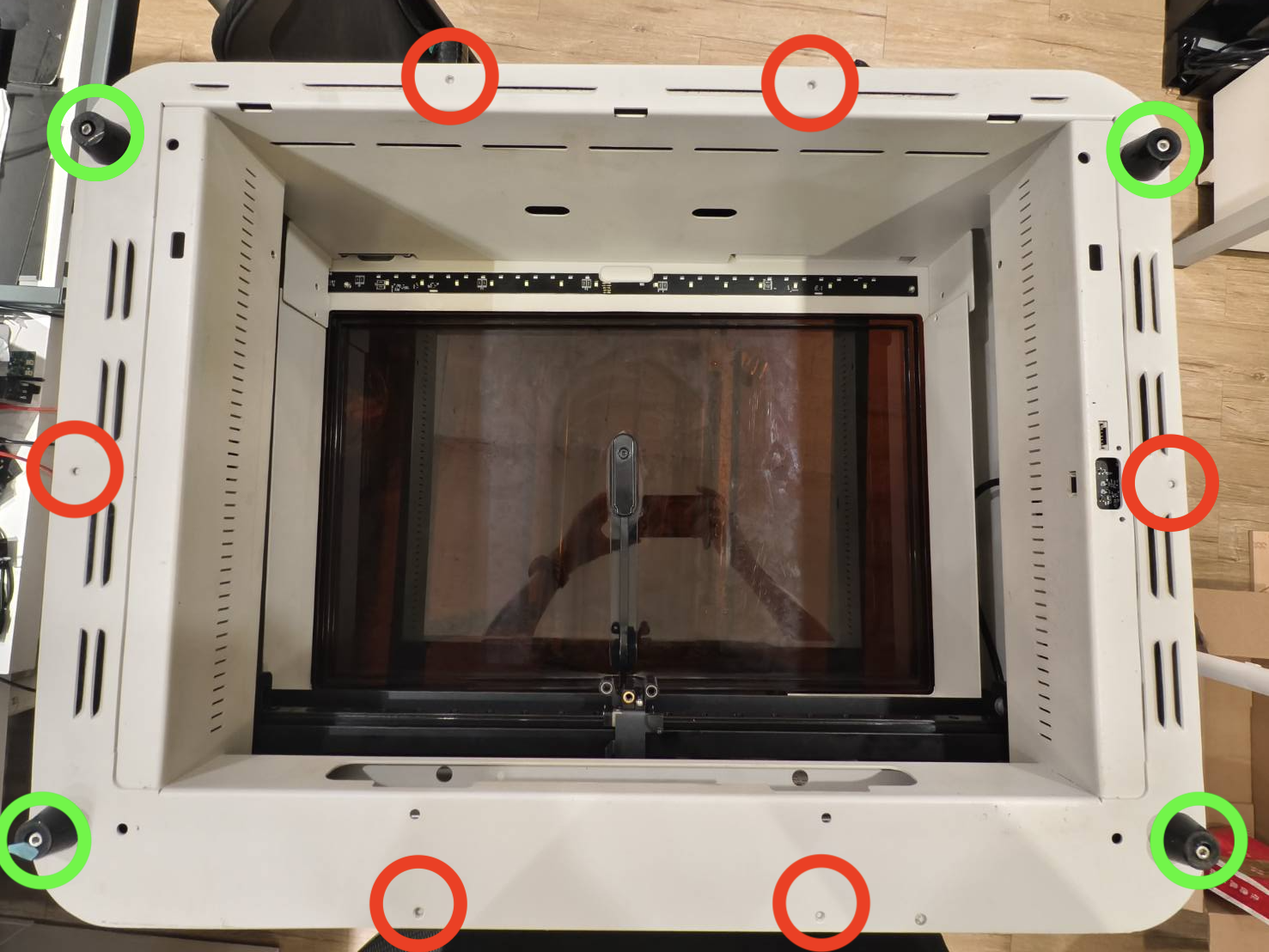

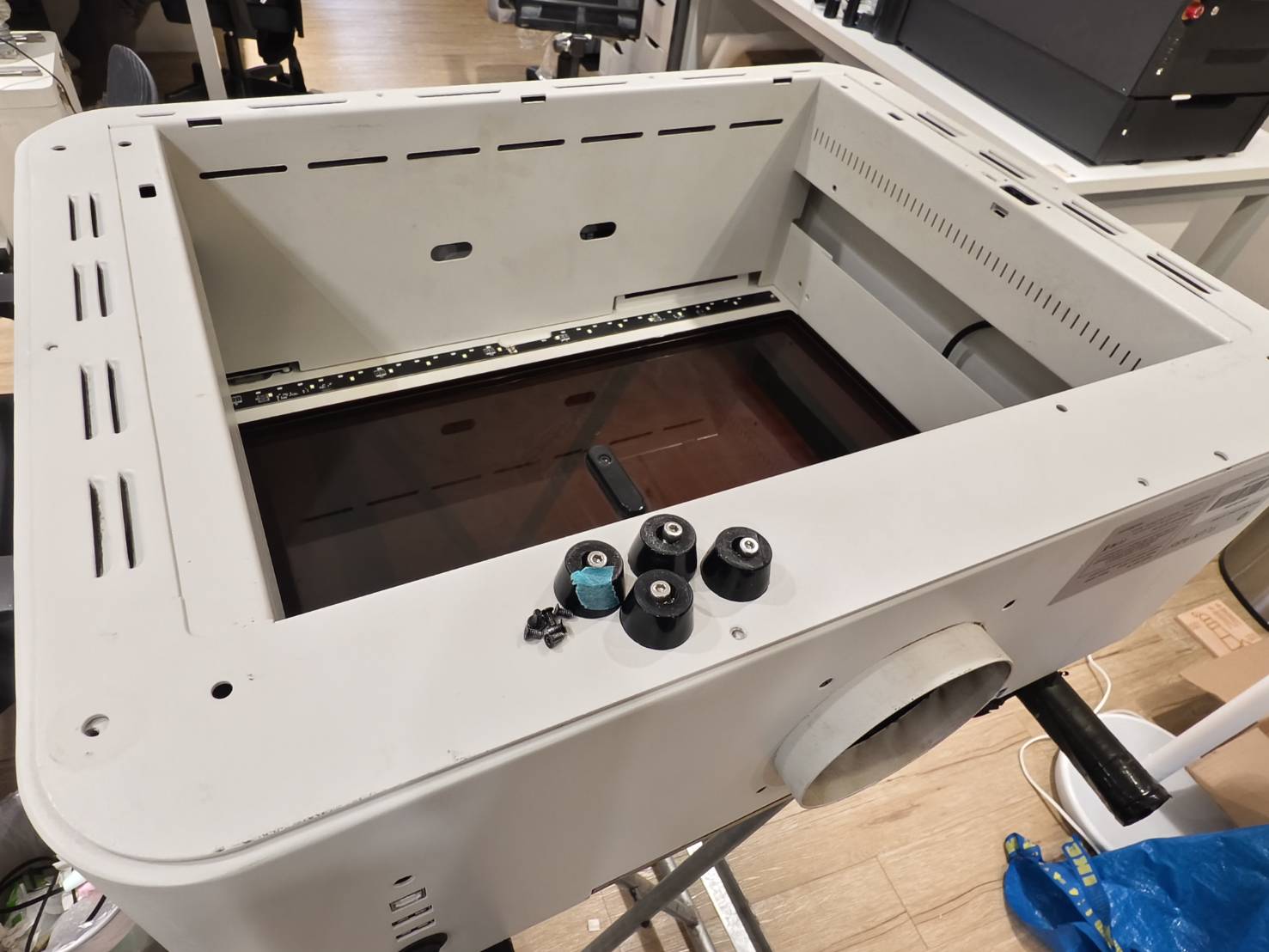

하단 나사를 풀고 고무 받침을 제거합니다.
(T8 나사 x 6개 ＆ 3mm HEX 나사 x 4개)
14단계

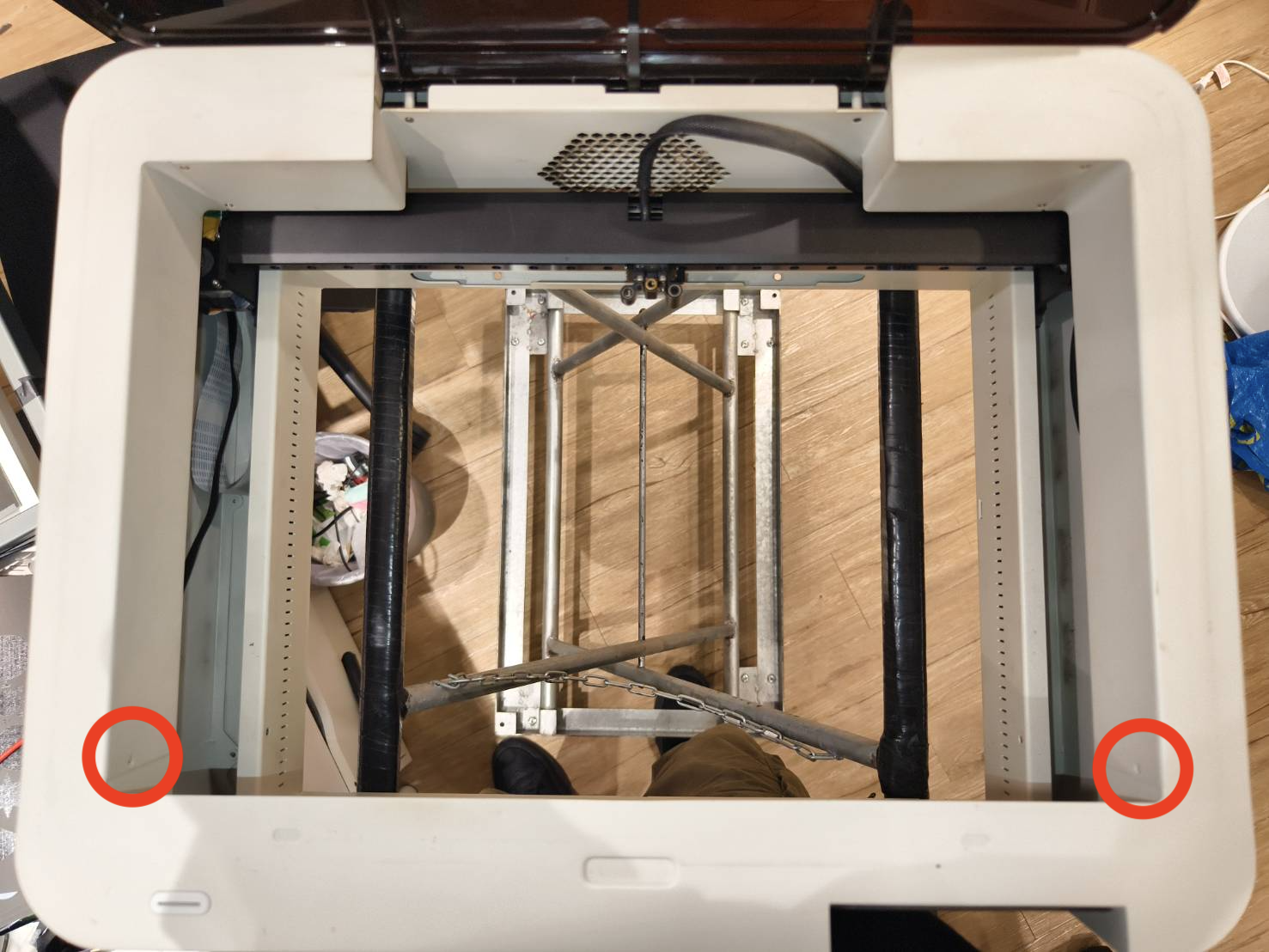

기기를 뒤집고 측면 나사를 풀어주세요 (T8 나사 x 2개)
15단계
펜으로 양쪽의 나사 구멍을 표시하세요.
표시한 면이 조립 시 작업 영역을 향하도록 하기 위함입니다.
16단계

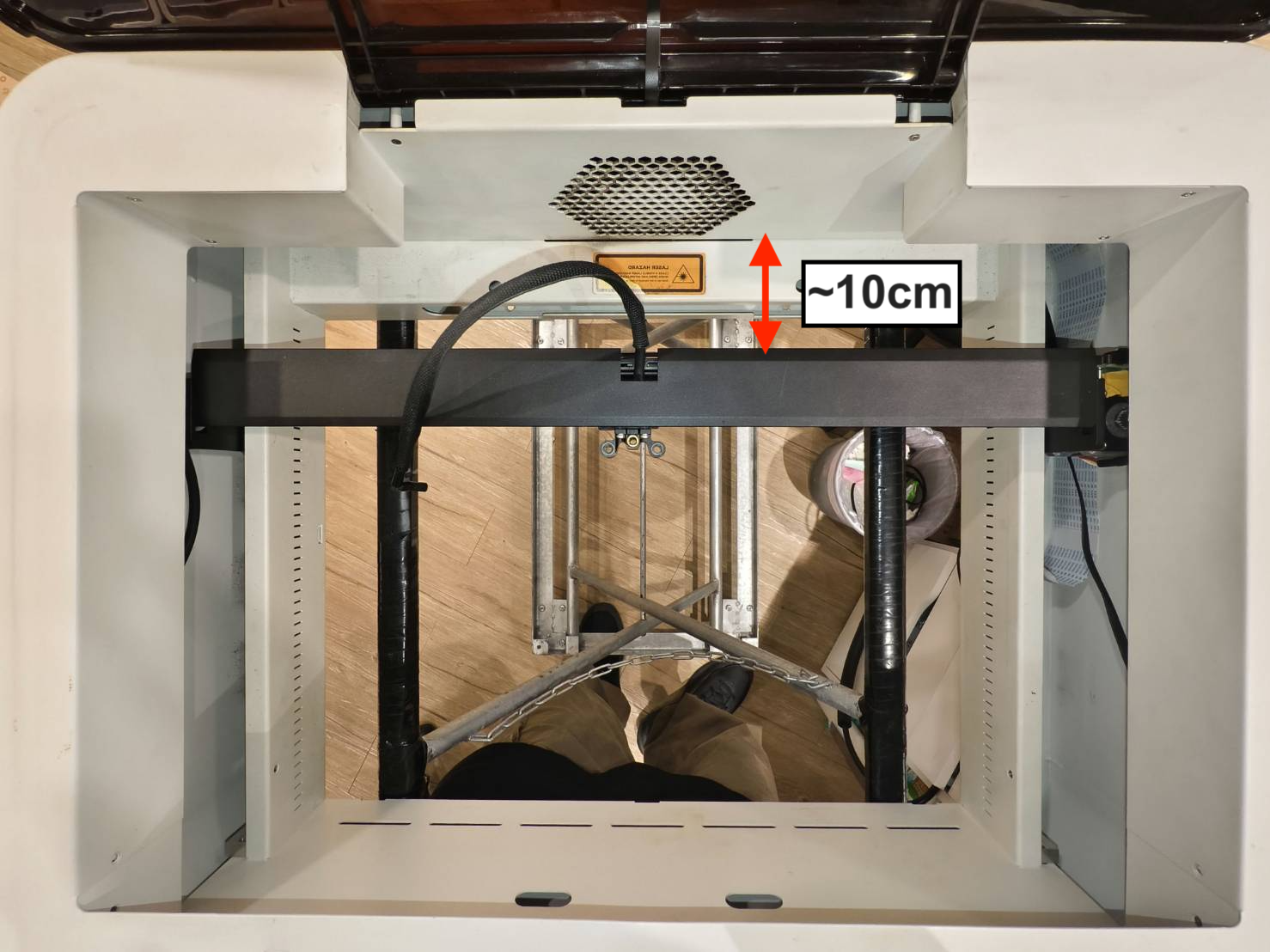

모듈 시트를 프레임에서 약 10cm 떨어진 위치로 이동시키세요.
(X축 갠트리를 막지 않기 위함입니다. 너무 뒤쪽에 있으면 들어올린 후 잠기게 되어 X축 모터에 접근할 수 없습니다. 중간에 있으면 Y축 38핀 케이블이 손상될 수 있습니다)
17단계
양손으로 상부 프레임을 들어올려 스터드 위에 놓으세요.
(전선이 프레임에 끼지 않도록 주의하세요.)
스터드 위에 놓인 프레임 예시:
들어올리기 예시 영상 (영상은 기기 내부에서 촬영됨):
18단계
오른쪽의 흰색 휠을 제거합니다. (2.5mm 육각)
19단계
새 타이밍 벨트(루프형)를 오른쪽 개구부를 통해 X축 금속 프레임에 삽입한 후, 흰색 아이들러 풀리에 걸어줍니다 (톱니가 안쪽을 향하도록). 풀리와 벨트 어셈블리를 금속 프레임 안으로 다시 밀어 넣고, 나사로 고정합니다.
20단계

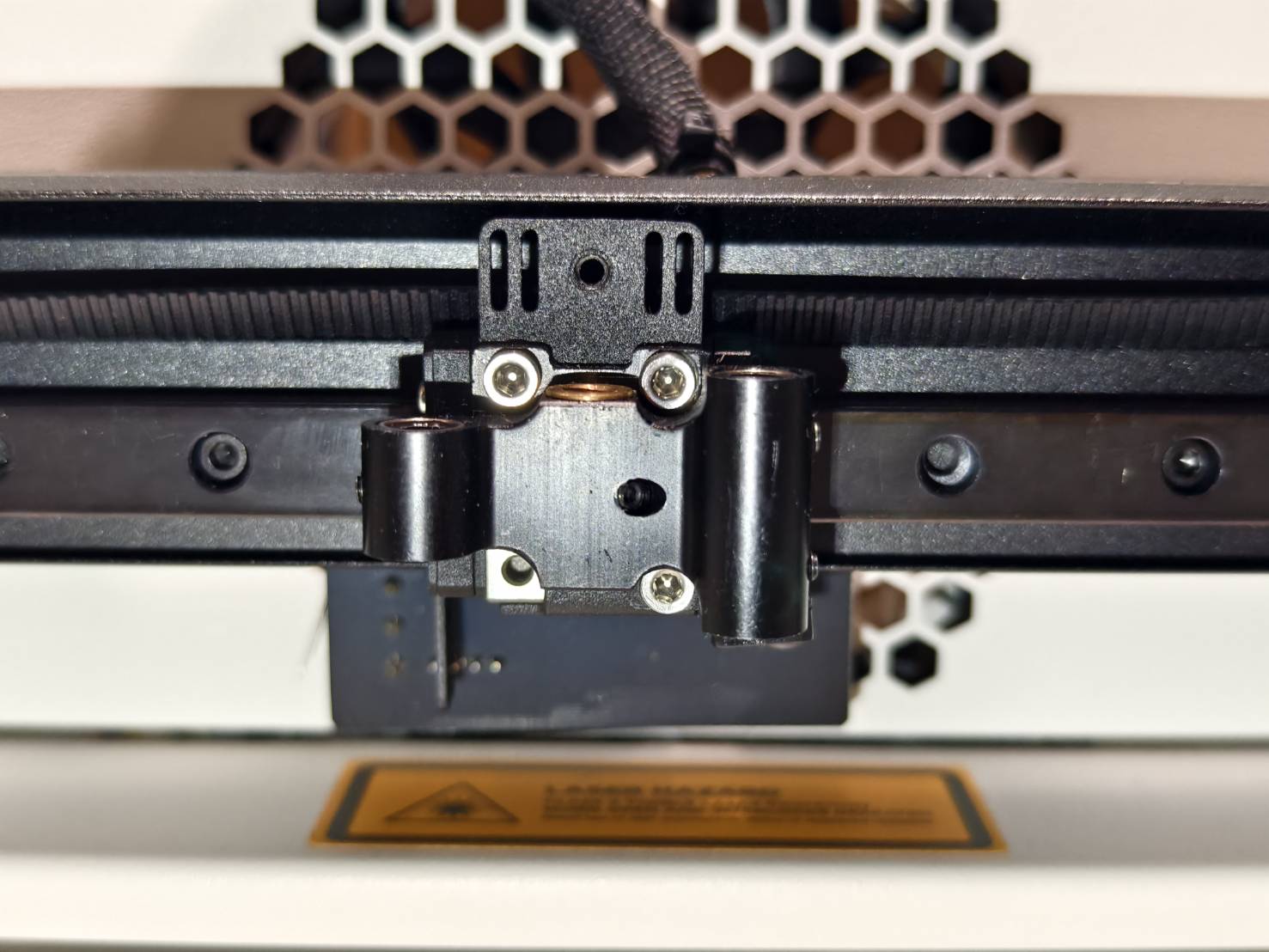

벨트 나사를 다시 조이고 벨트가 영상과 같이 배치되었는지 확인합니다.
벨트의 다른 쪽은 X축 내부에 있어야 합니다.
21단계
벨트의 다른 끝을 X축 모터에 걸어줍니다.
(드라이버의 뒷부분으로 벨트에 힘을 가하고 모듈 시트 홀더를 밀어 벨트를 이동시킵니다. 벨트가 점차적으로 모터의 풀리에 걸려야 합니다.)
22단계
움직임이 동기화되는지 수동으로 테스트하고 톱니 면이 안쪽을 향하는지 확인합니다. 움직임이 동기화되지 않으면 18단계 로 돌아가서 설치가 올바르게 수행되었는지 확인합니다.
23단계
상부 프레임의 위치를 복원합니다.
표시된 나사 구멍이 작업 영역을 향해야 합니다.
프레임 복원：
24단계
측면 나사를 체결하십시오.
단계 25
기기를 뒤집으십시오. 하단의 모든 나사를 체결하십시오.
표시된 받침대와 나사가 USB 포트에 가까운 위치에 있어야 함에 유의하십시오.
참고사항:
일부 나사가 정렬되지 않아 나사를 삽입할 수 없을 수 있으므로 처음에는 나사를 완전히 체결하지 않는 것이 좋습니다. 따라서 모든 나사를 설치한 후에 전체 나사를 체결하는 것을 권장합니다.
단계 26
기기를 뒤집으십시오. 모듈 시트를 움직여서 자유롭게 이동할 수 있는지 확인하십시오.
단계 27
USB 포트 근처의 고무 받침대 나사를 풀어보고 모듈 시트를 다시 이동해 보십시오.
단계 28
브래킷을 제자리에 고정하고 중앙의 스터드를 반시계 방향으로 회전시켜 Z축 모터와 함께 브래킷을 설치하십시오.
단계 29
샤프트 상단에 검은색 스티커를 부착하십시오. 스티커가 없는 경우 선택사항이므로 이 단계를 건너뛰십시오.
단계 29.1
스터드 상단에 베어링을 설치하십시오. 베어링이 없는 경우 이 단계를 건너뛰십시오.
단계 30
모듈 시트의 상단 프레임을 재설치하세요. (1.5mm 육각 나사 * 4개)
단계 31
베이스를 테이블 위에 놓고, 장부가 테이블 상면에서 약간 돌출되도록 하세요.
단계 31.1
기계를 약간 기울여서 기계 전면의 장부홈을 베이스의 장부와 정렬하세요. 장부를 삽입한 후 기계를 테이블 위에 놓으세요.
단계 31.2
이 나사들을 다시 체결하여 베이스를 고정하세요.
단계 32
에어 호스를 재설치하세요.
단계 33
X축 벨트에 스프링을 재설치하세요.
단계 34
이 케이블들을 다시 연결하세요.
#END
