Ador - X축 30핀 플랫 케이블 교체 – FLUX 고객 지원 센터

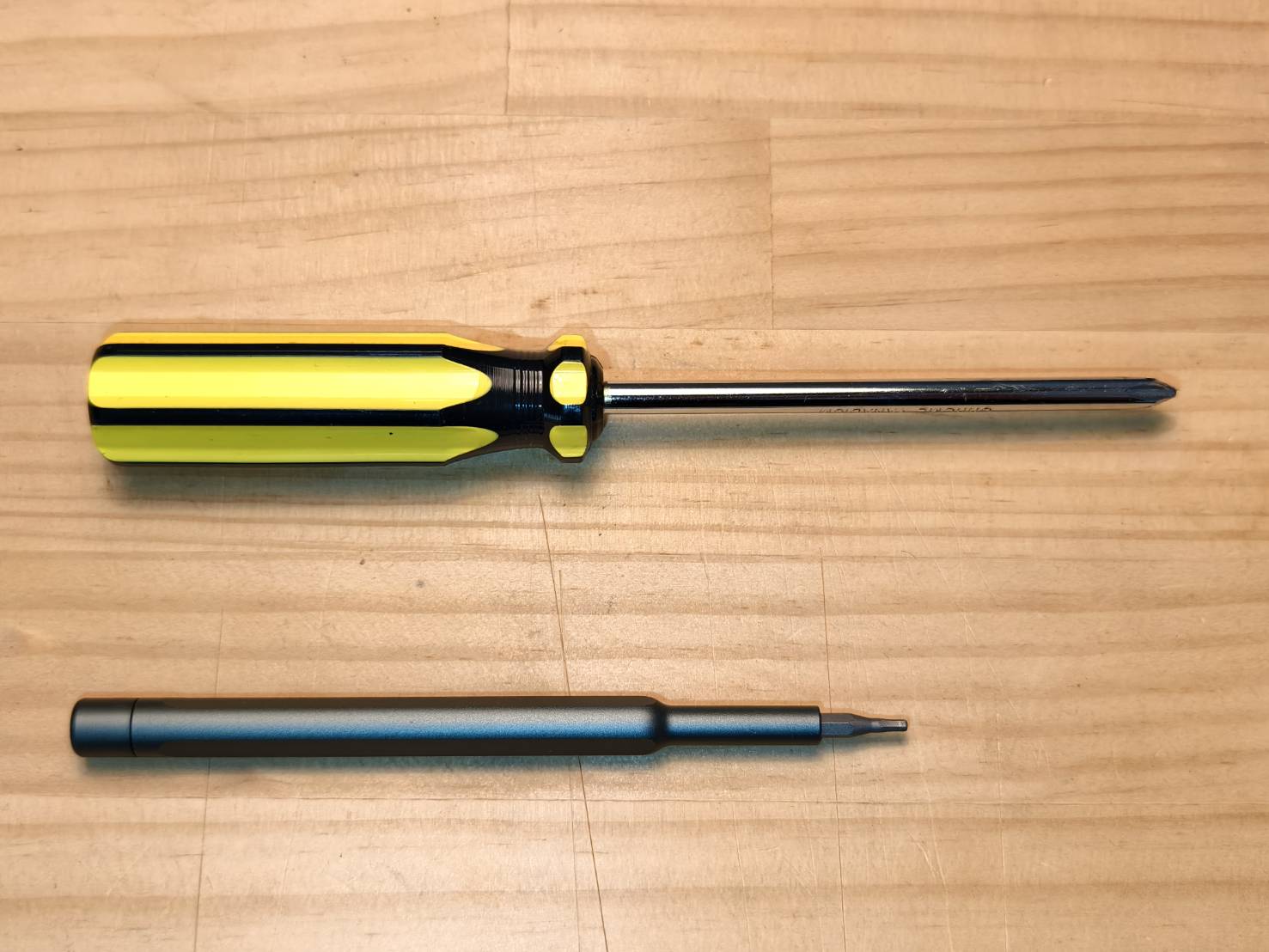

필요한 공구:

십자 드라이버
2mm 육각 드라이버 (육각 렌치는 권장하지 않음)

1단계

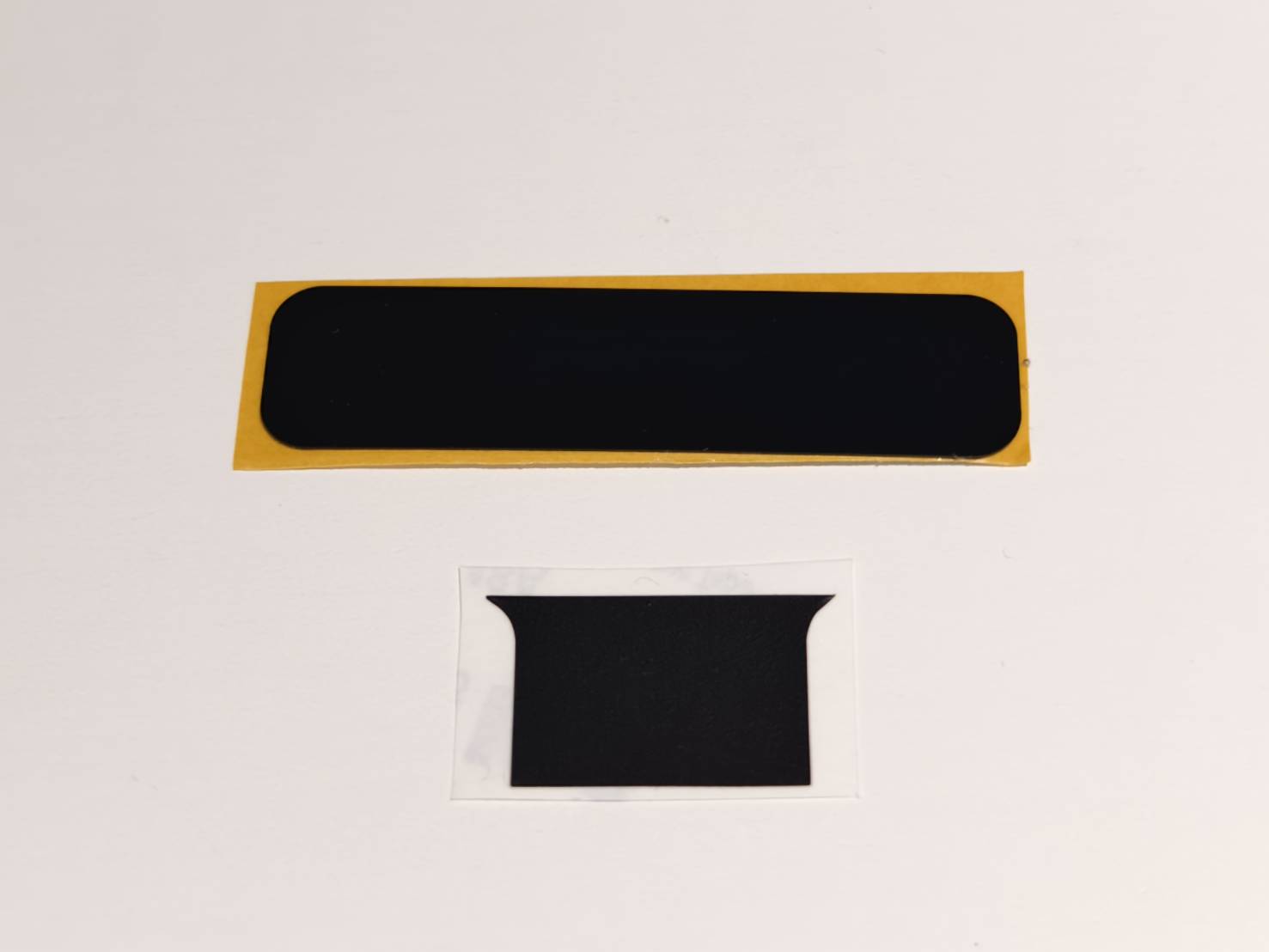

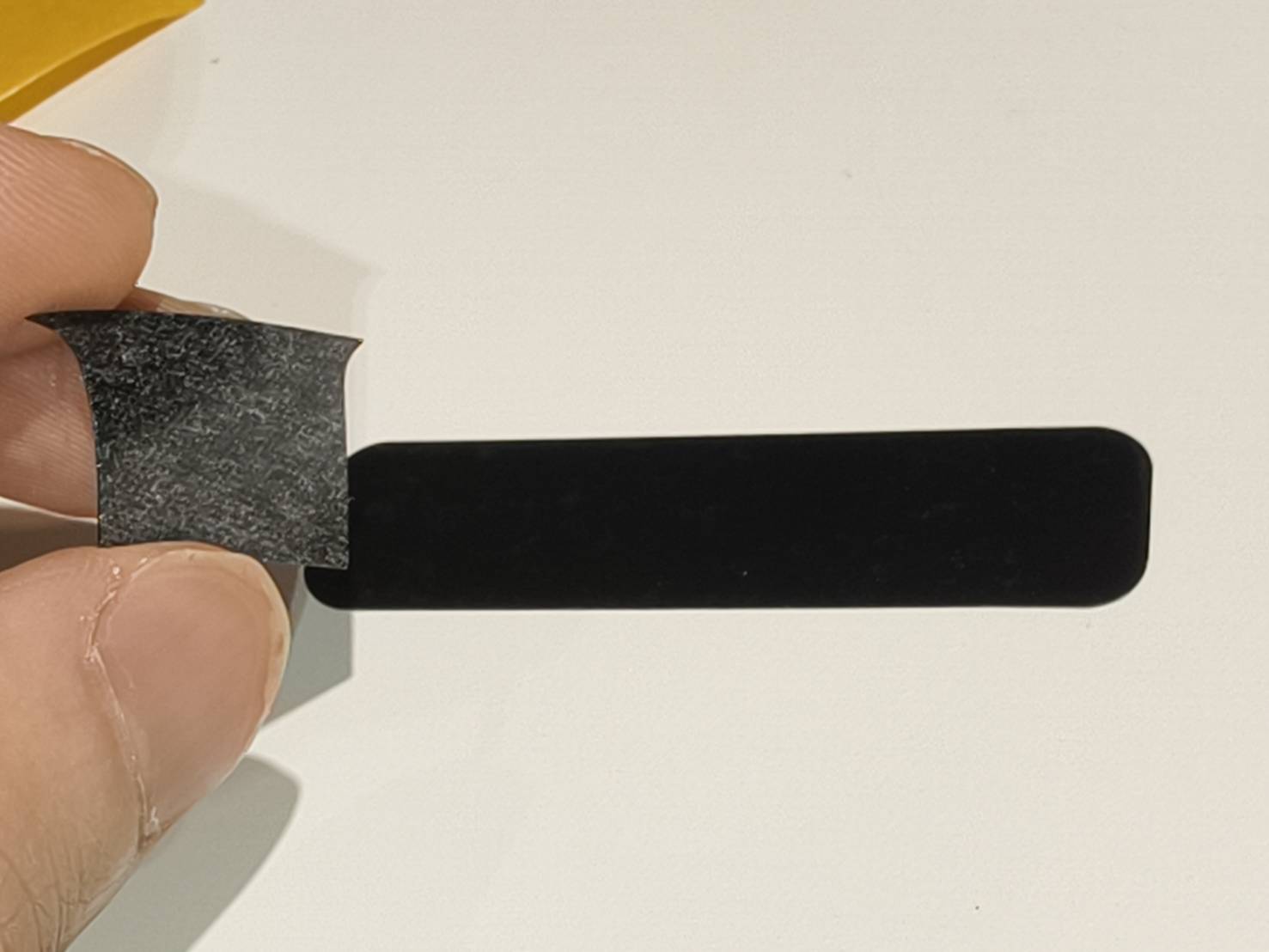

기기의 전원을 끄고 검은색 마일러 필름(보호 스티커)을 제거하십시오.

2단계

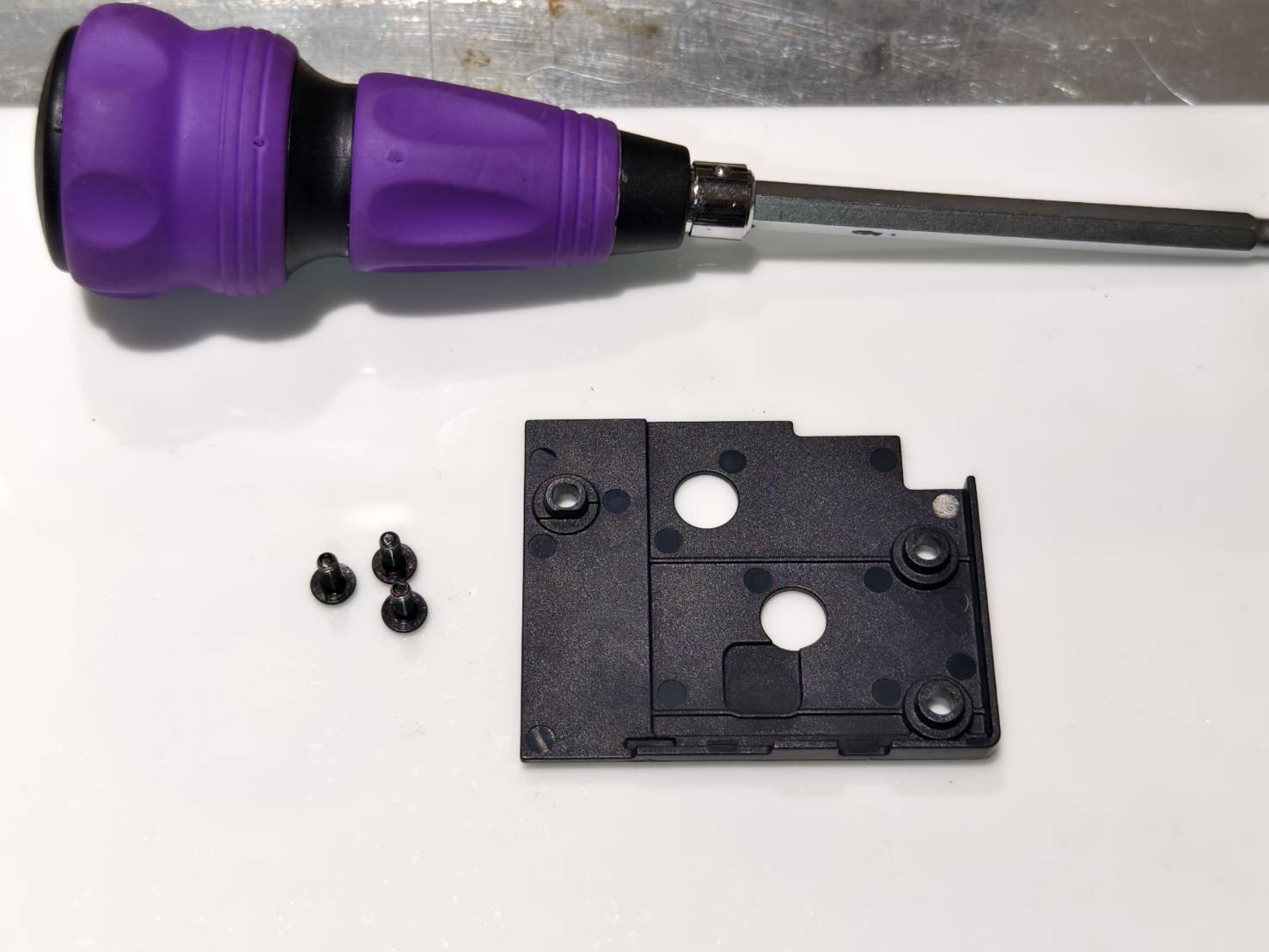

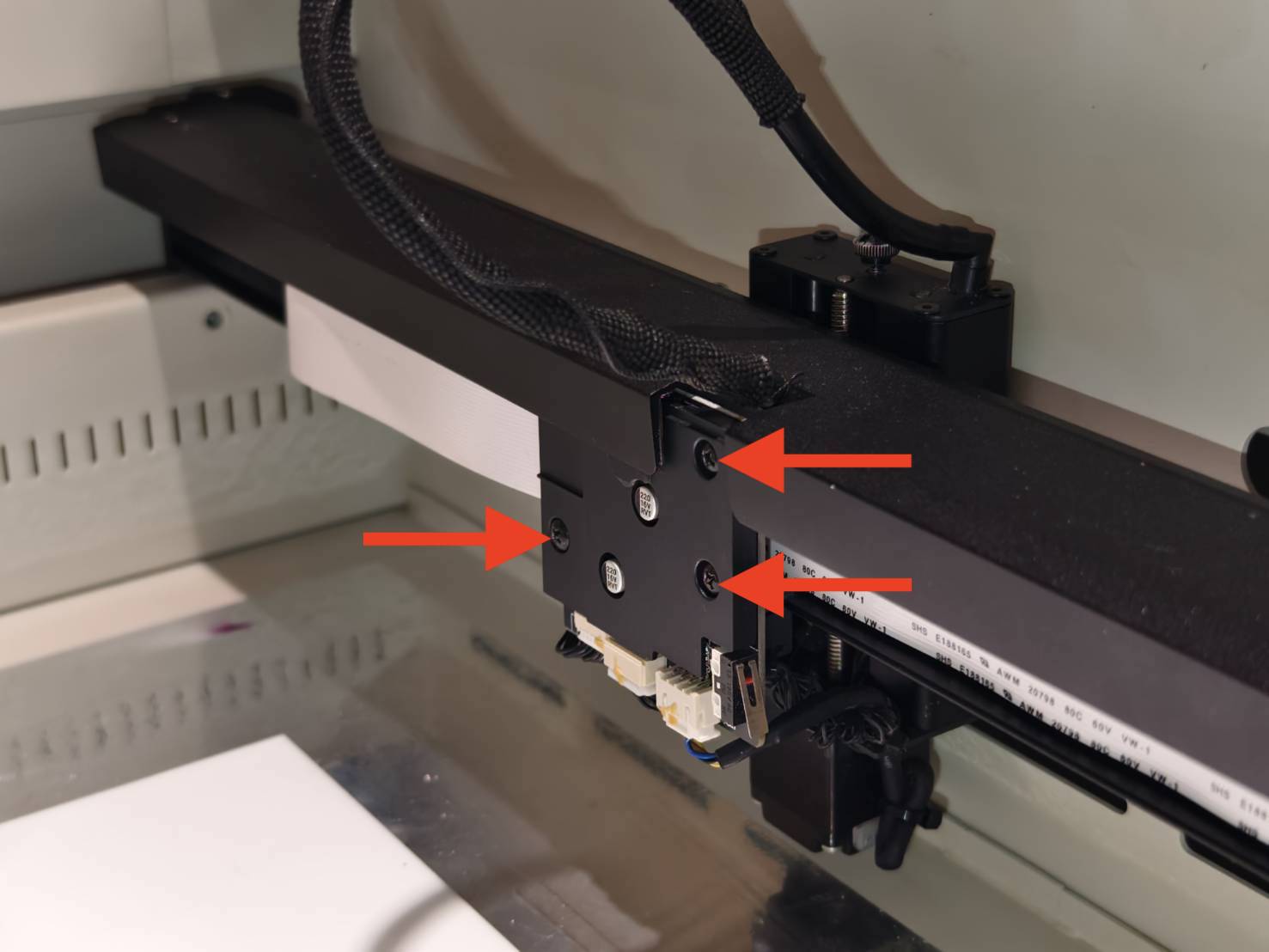

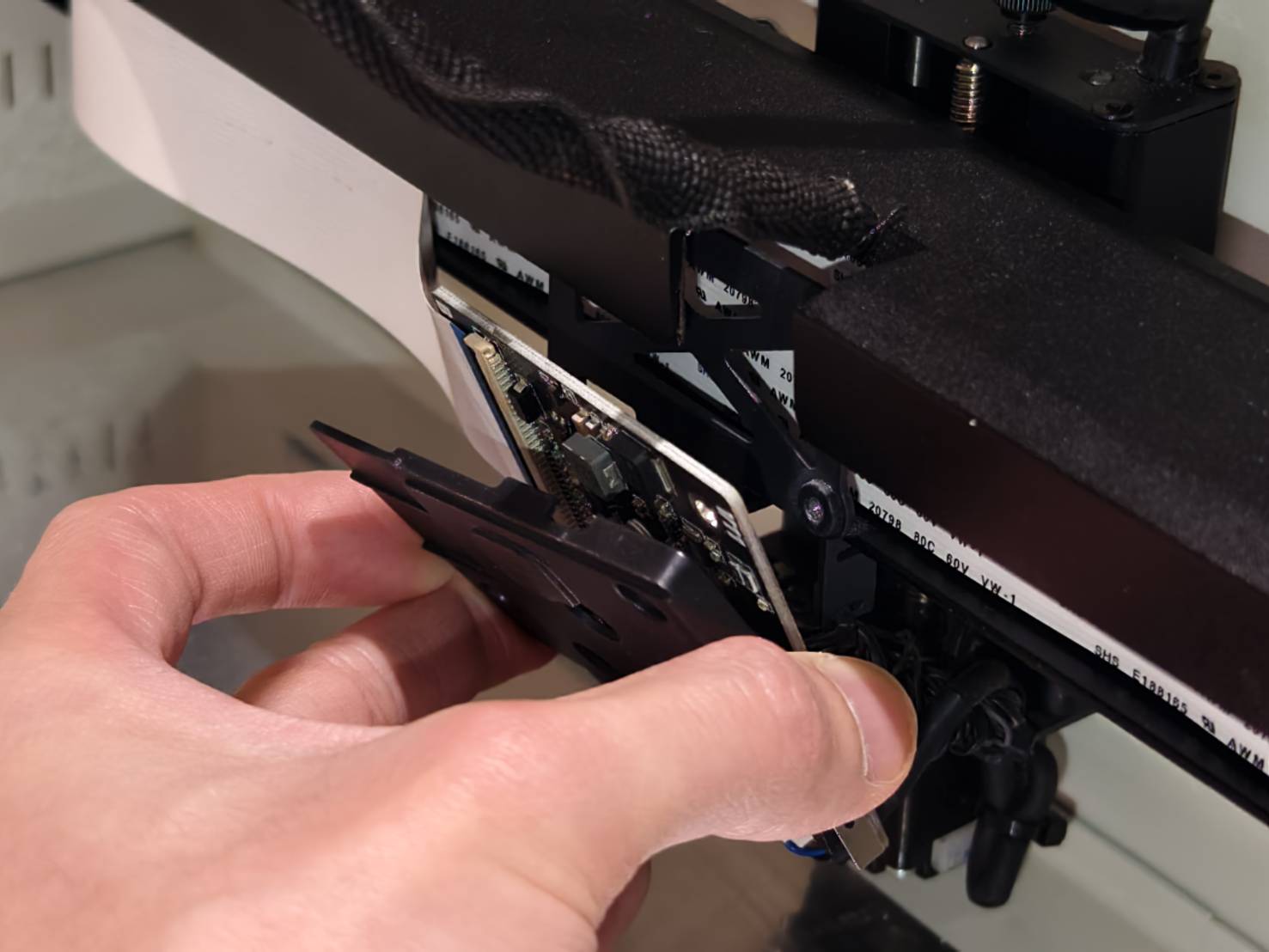

모듈 시트 후면에서 나사 3개와 Z축 보드 커버를 분리하십시오.
상단 나사를 보려면 헤드를 금속판의 틈으로 이동시키십시오.

3단계

케이블 클립을 열고 Z축 보드에서 케이블을 분리하십시오.
남아있는 테이프는 제거하지 않아도 됩니다.

4단계

기기 전면을 바라보았을 때 왼쪽에서 X축 모터 케이블을 분리하고, 2mm 육각 나사 2개를 제거한 후 X축 보드 커버를 분리하십시오.
(길고 얇은 육각 드라이버를 사용하면 작업 공간이 더 확보됩니다.)

5단계 5

케이블 클립을 열고 X축 보드에서 케이블을 분리하십시오.

5단계 6

30핀 케이블을 제거하십시오.
케이블 뒷면에 양면 폼 테이프가 있어 직접 떼어내면 테이프 잔여물이 남기 쉽습니다. 아래에서부터 위로 당겨 제거하는 것이 좋습니다.

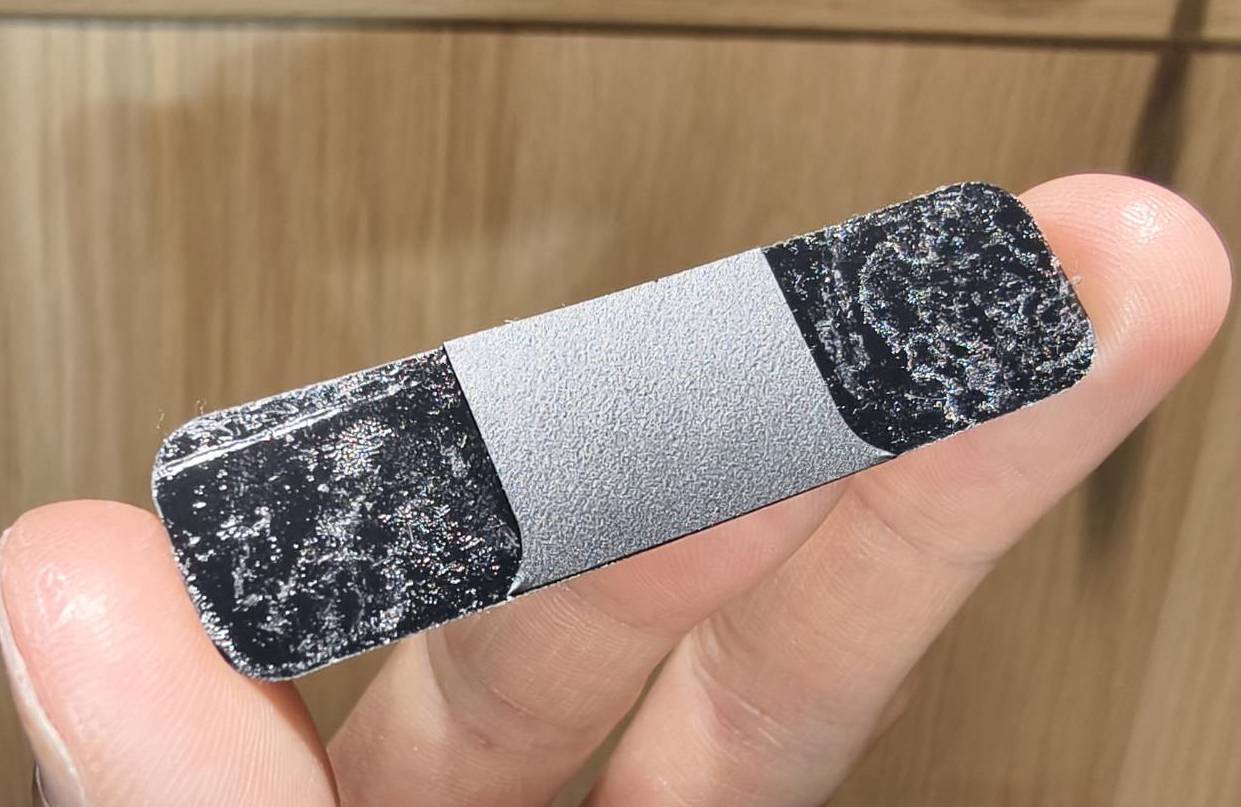

제거 후 잔여물이 있는 경우 검은색 폼 부분은 반드시 제거해야 합니다. 흰색 접착제 부분은 청소할 필요가 없습니다. 제거하기 전에 동영상을 한 번 시청하는 것을 권장합니다.

5단계 7

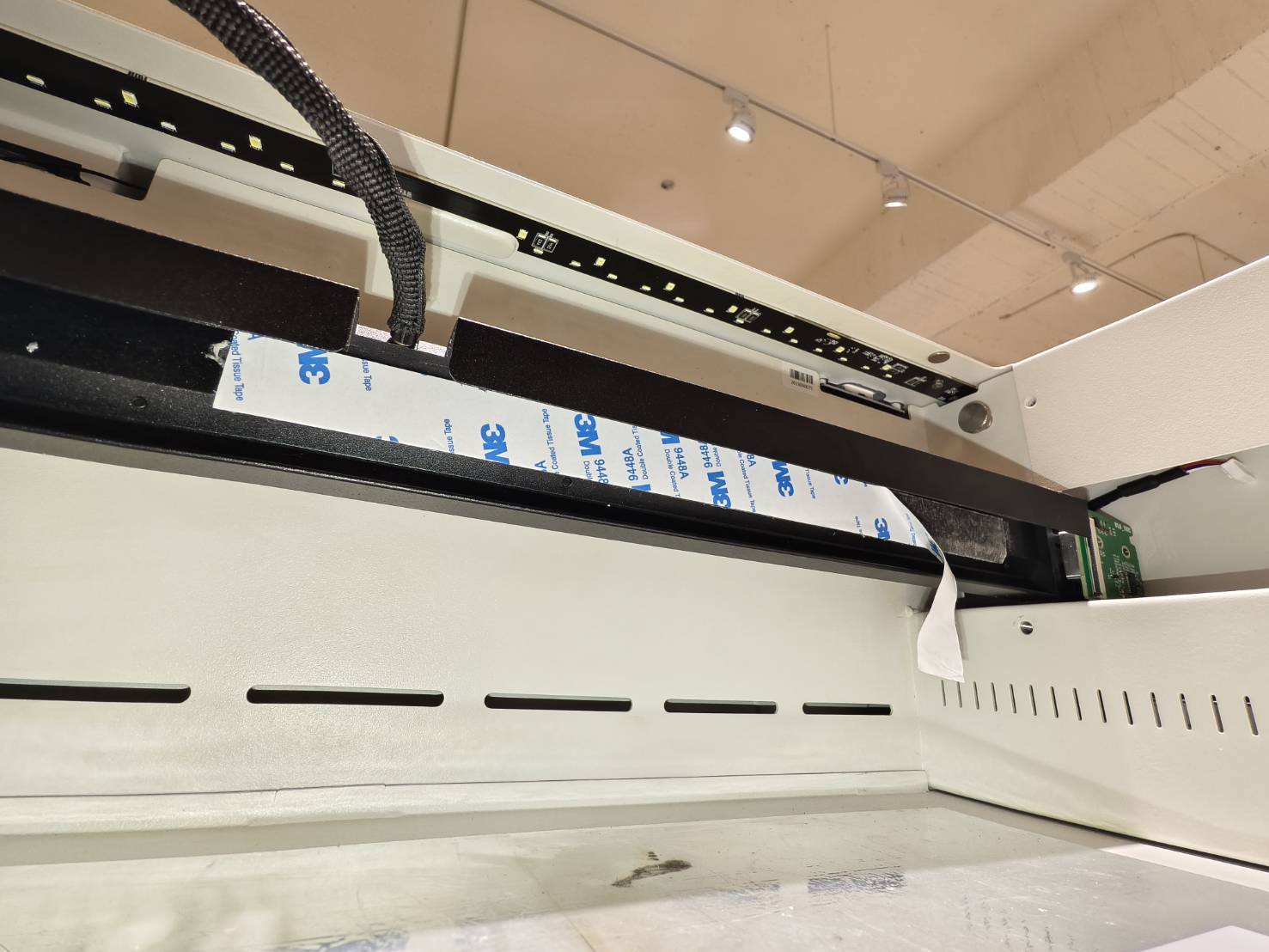

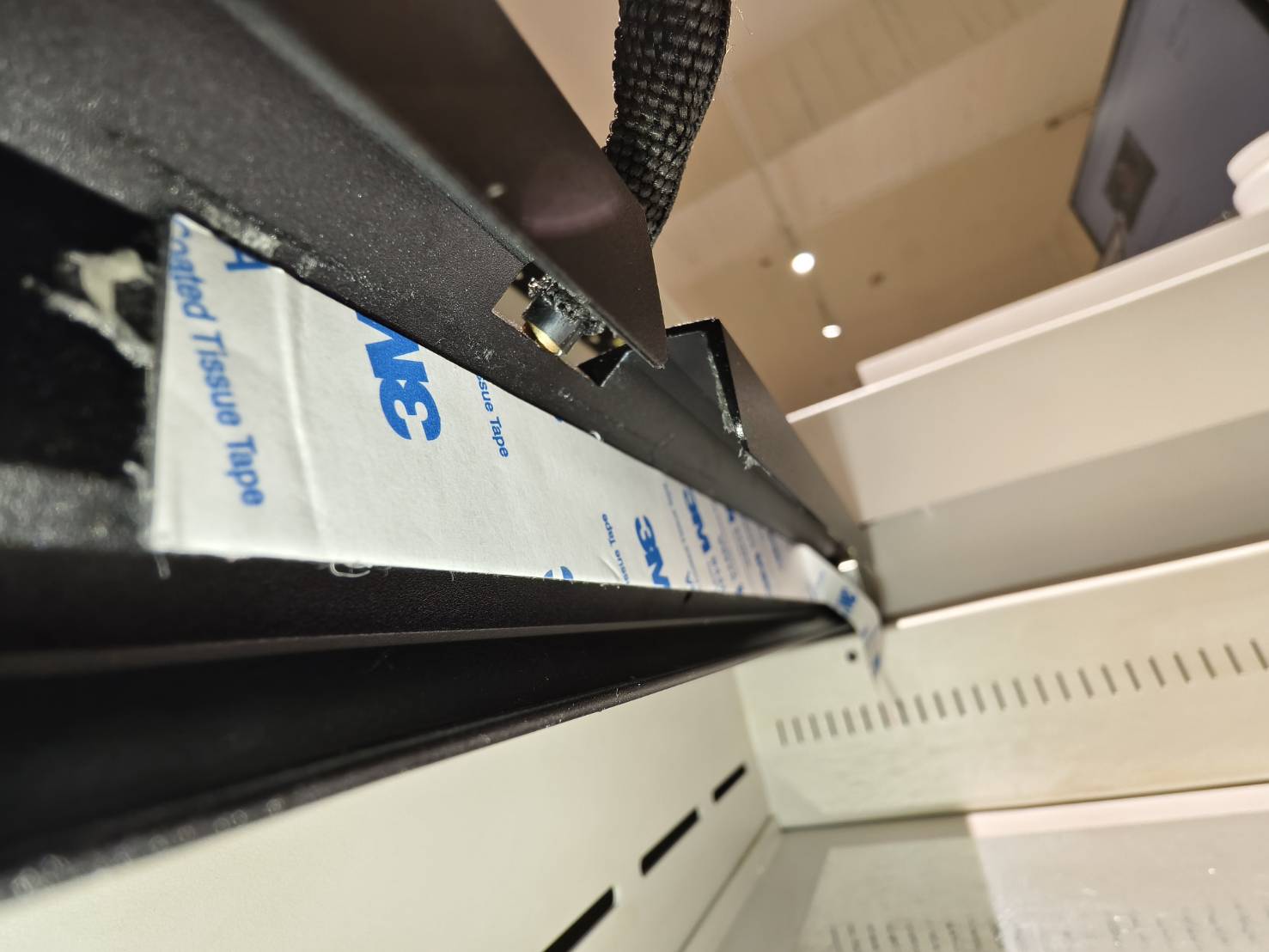

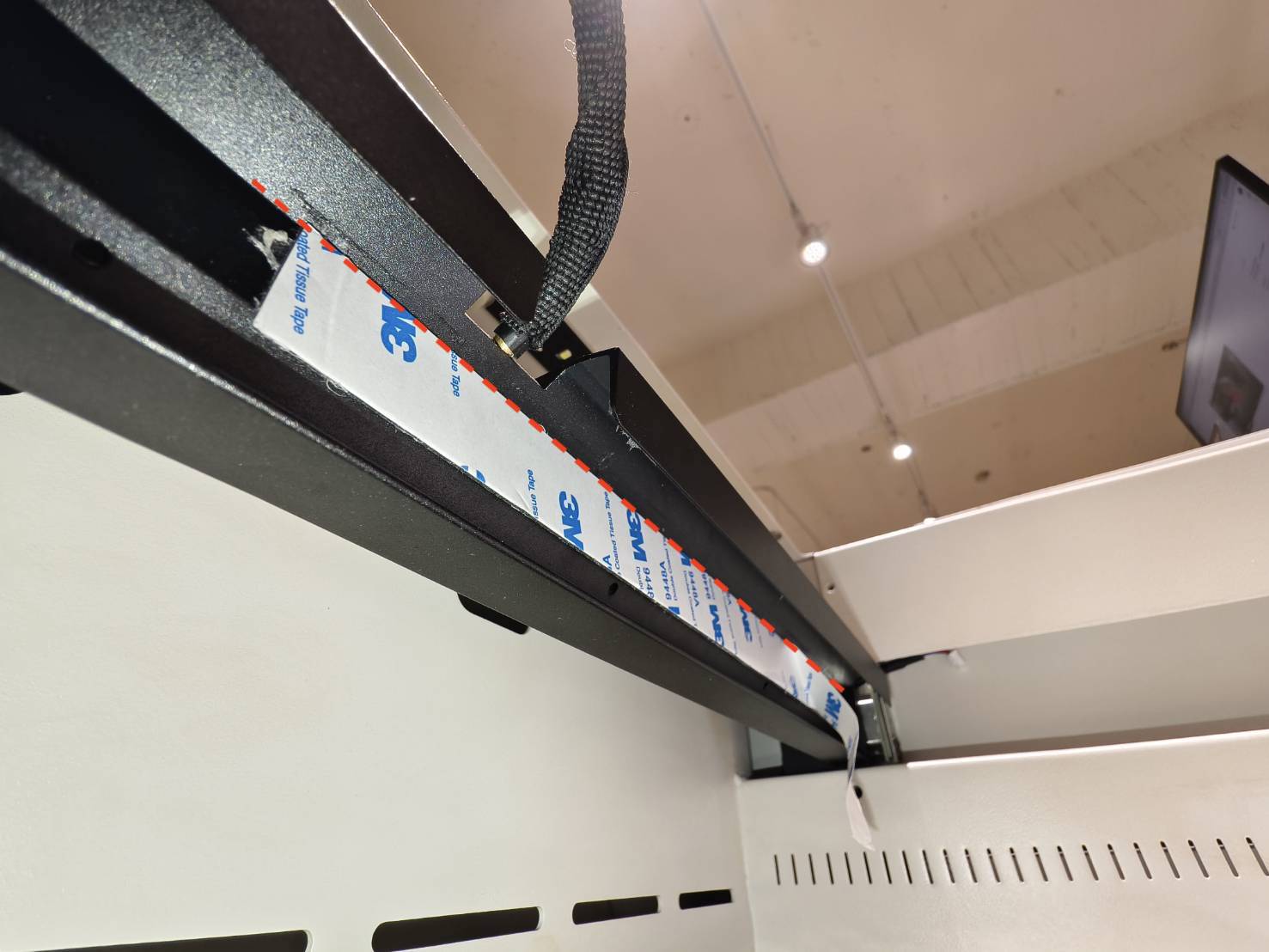

잔여물이 제거되었는지 확인한 후, 새 양면 폼 테이프를 시트 메탈 안쪽에 부착하고 다음 작업을 용이하게 하기 위해 미리 일부 구간을 떼어냅니다.

테이프를 부착하기 전에 7단계의 내용을 먼저 읽어보고 시작 위치와 시트 메탈 경사면의 위치를 파악한 후, 마지막으로 동영상을 보고 테이프가 올바르게 부착되었는지 확인하는 것이 좋습니다.

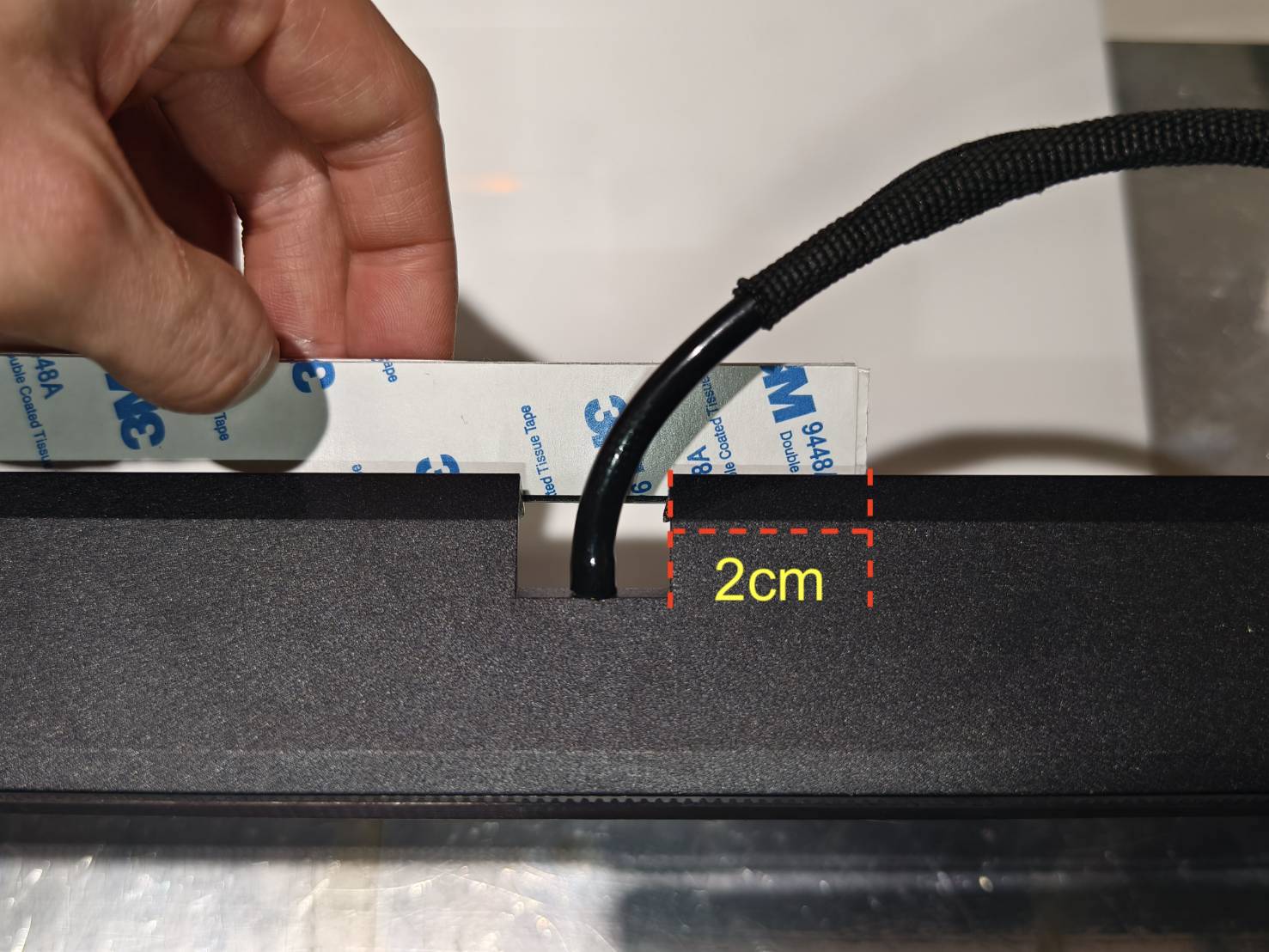

시작 위치:

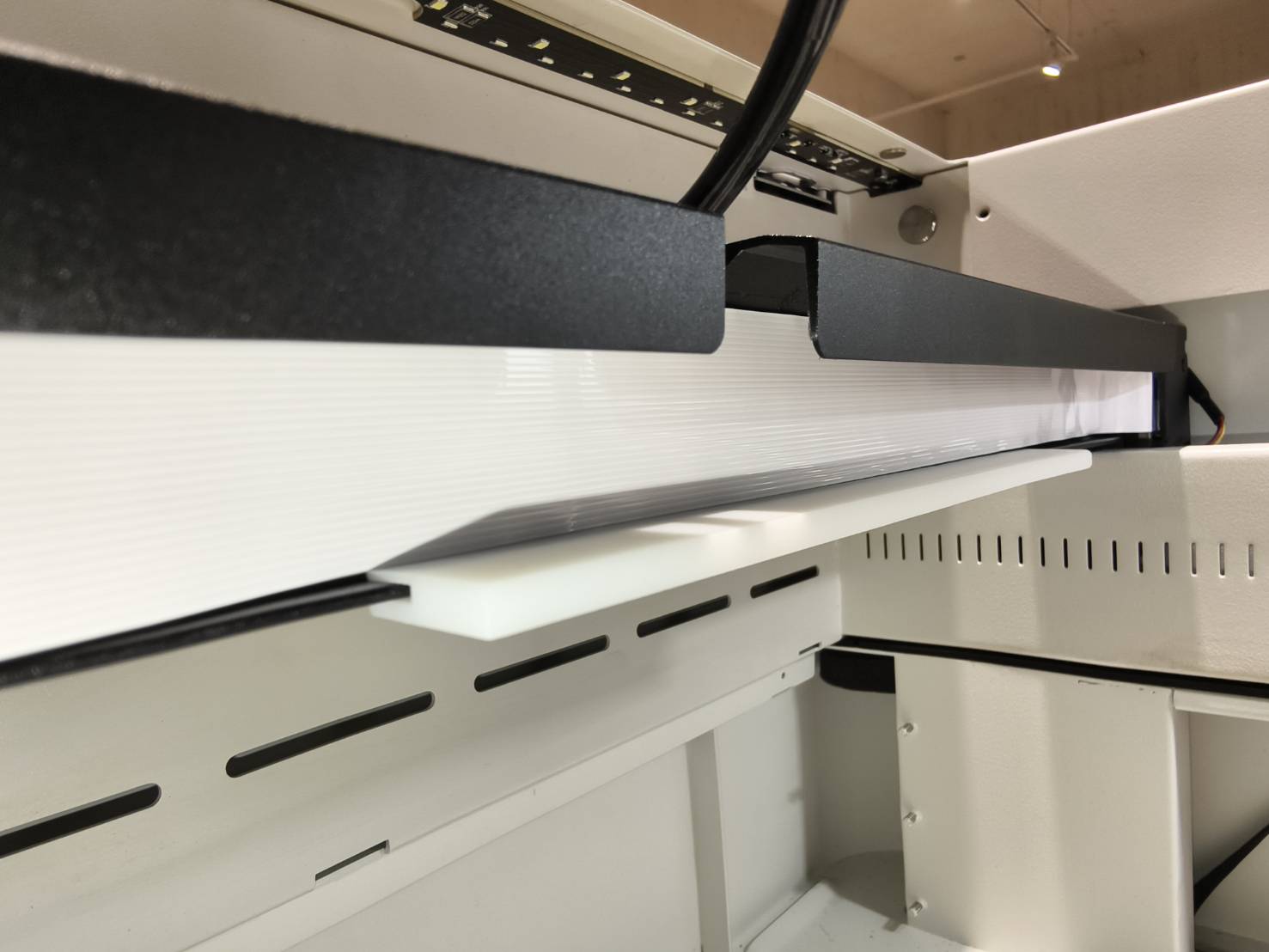

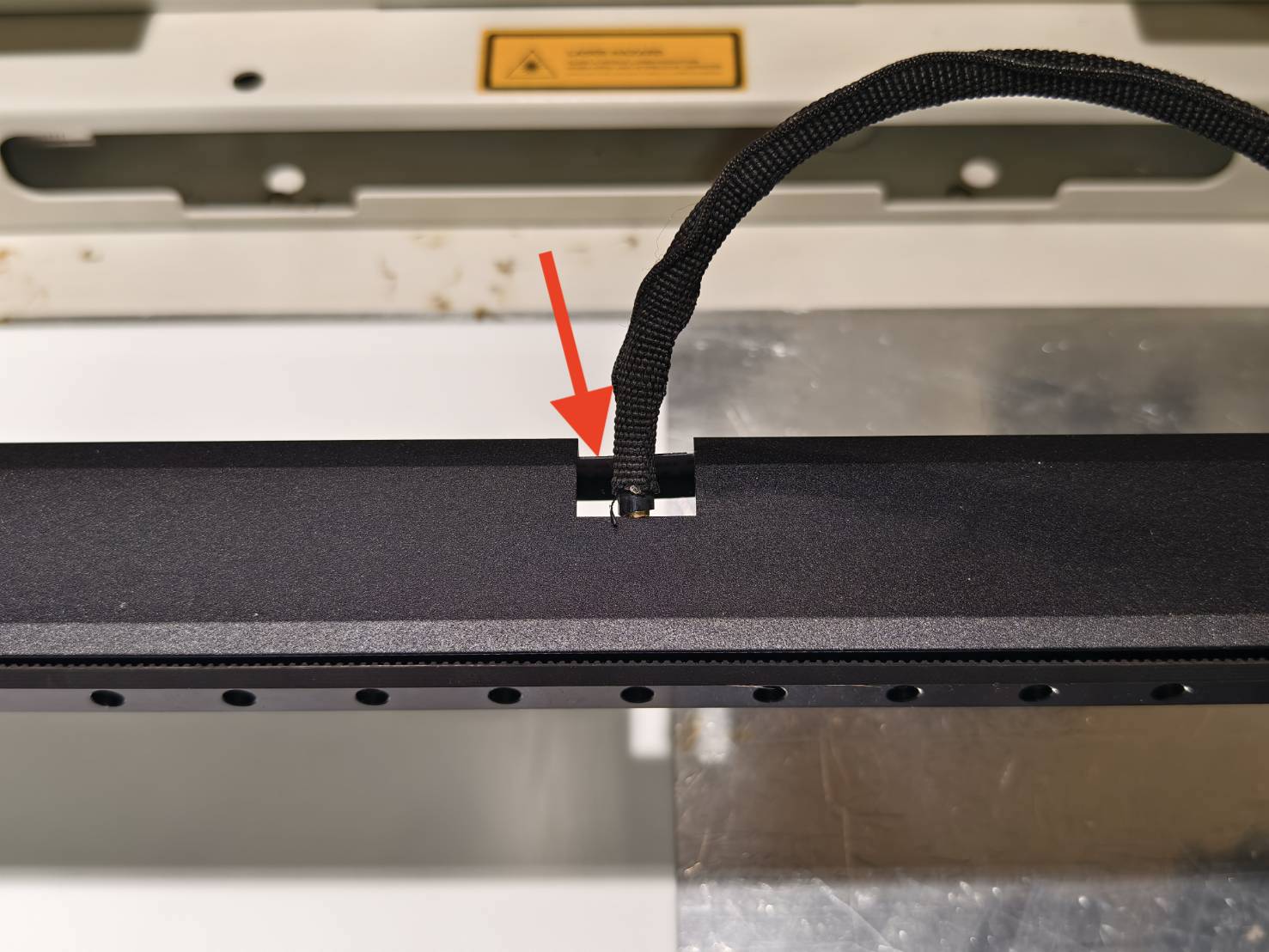

양면 테이프는 X축 모터 쪽(터치 스크린을 마주 보았을 때 기기의 왼쪽)으로 부착해야 하며, 시작 위치는 틈/개구부에서 오른쪽으로 약 2cm 지점입니다.

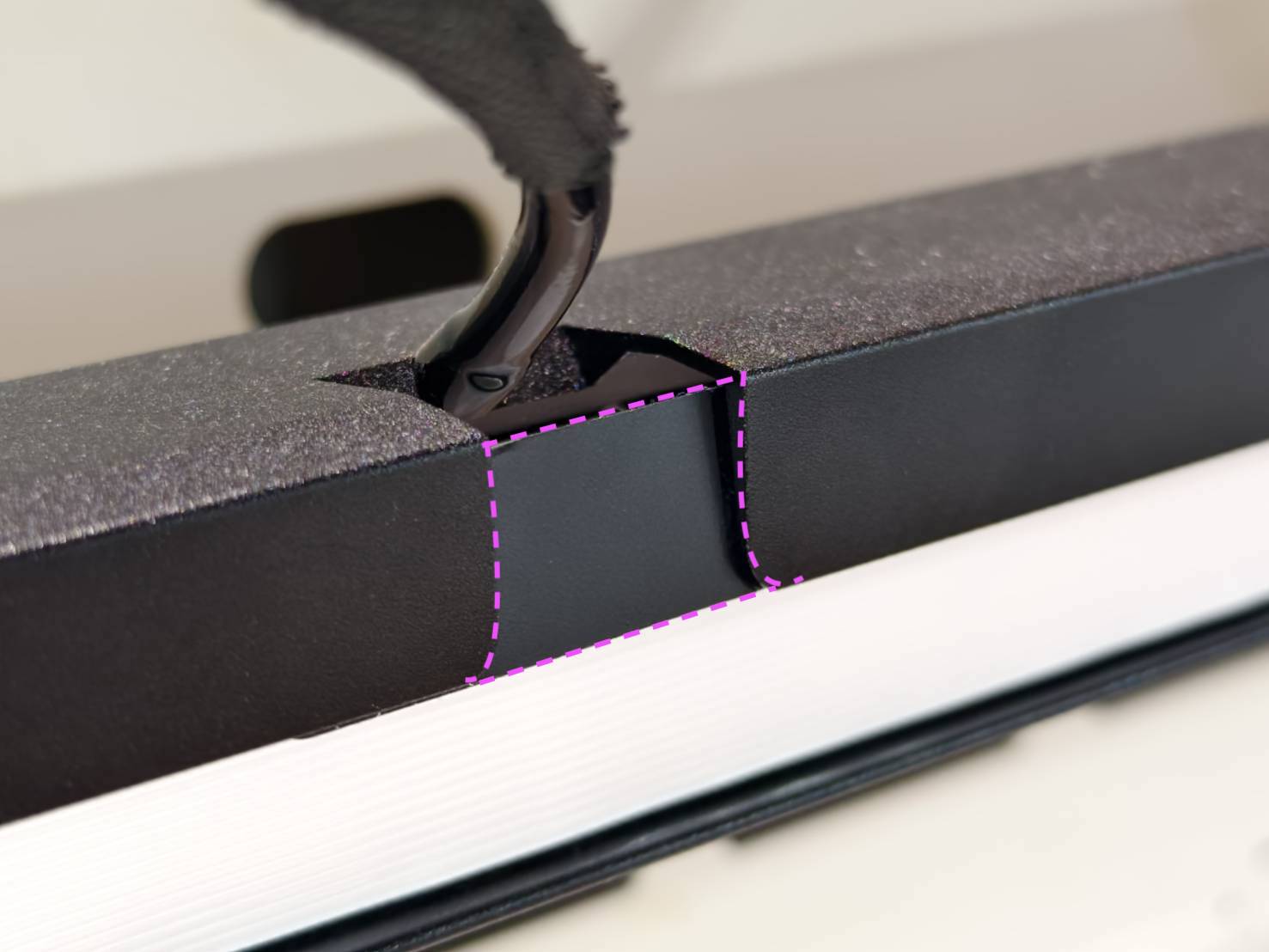

시트 메탈 경사면:

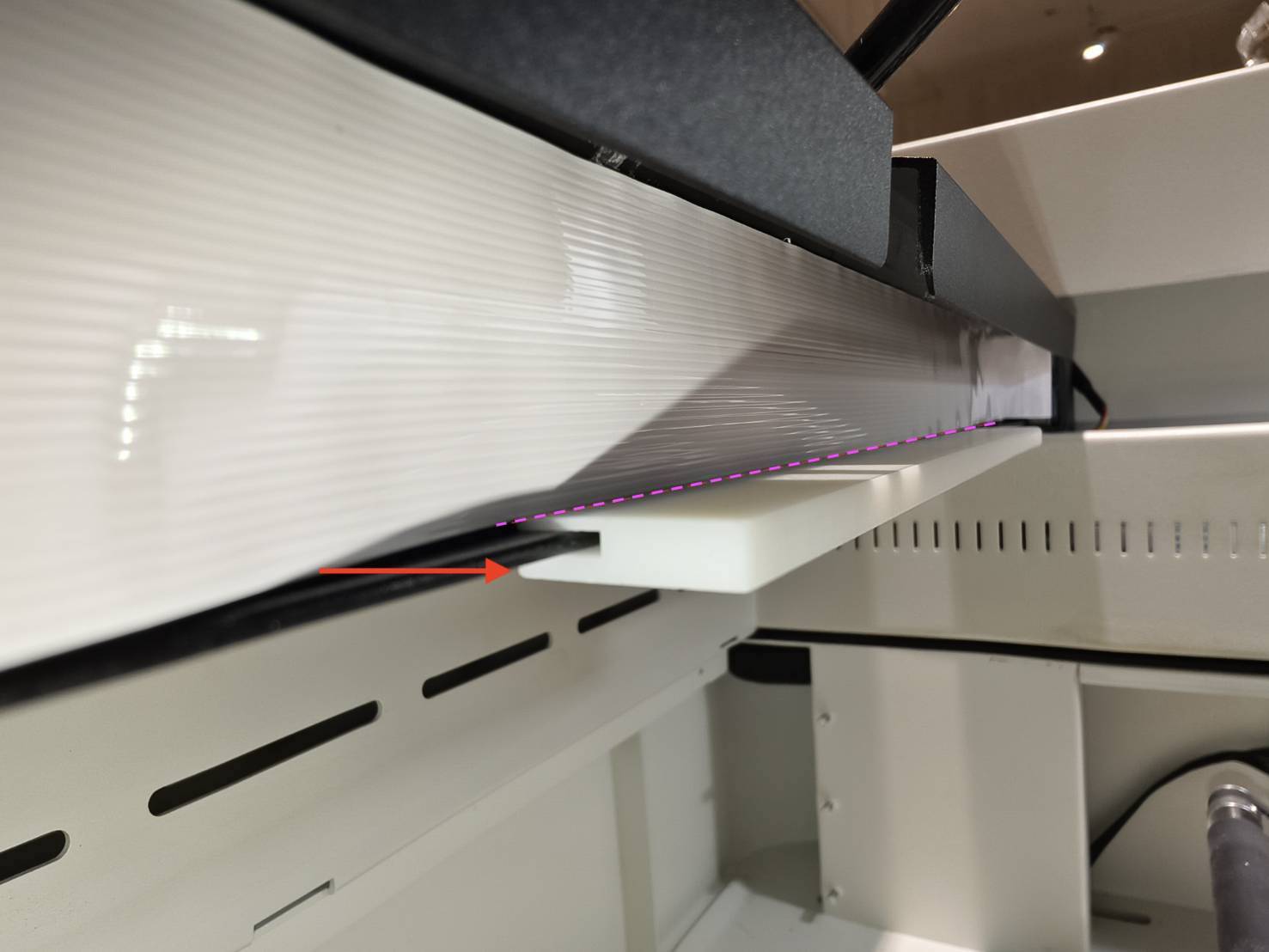

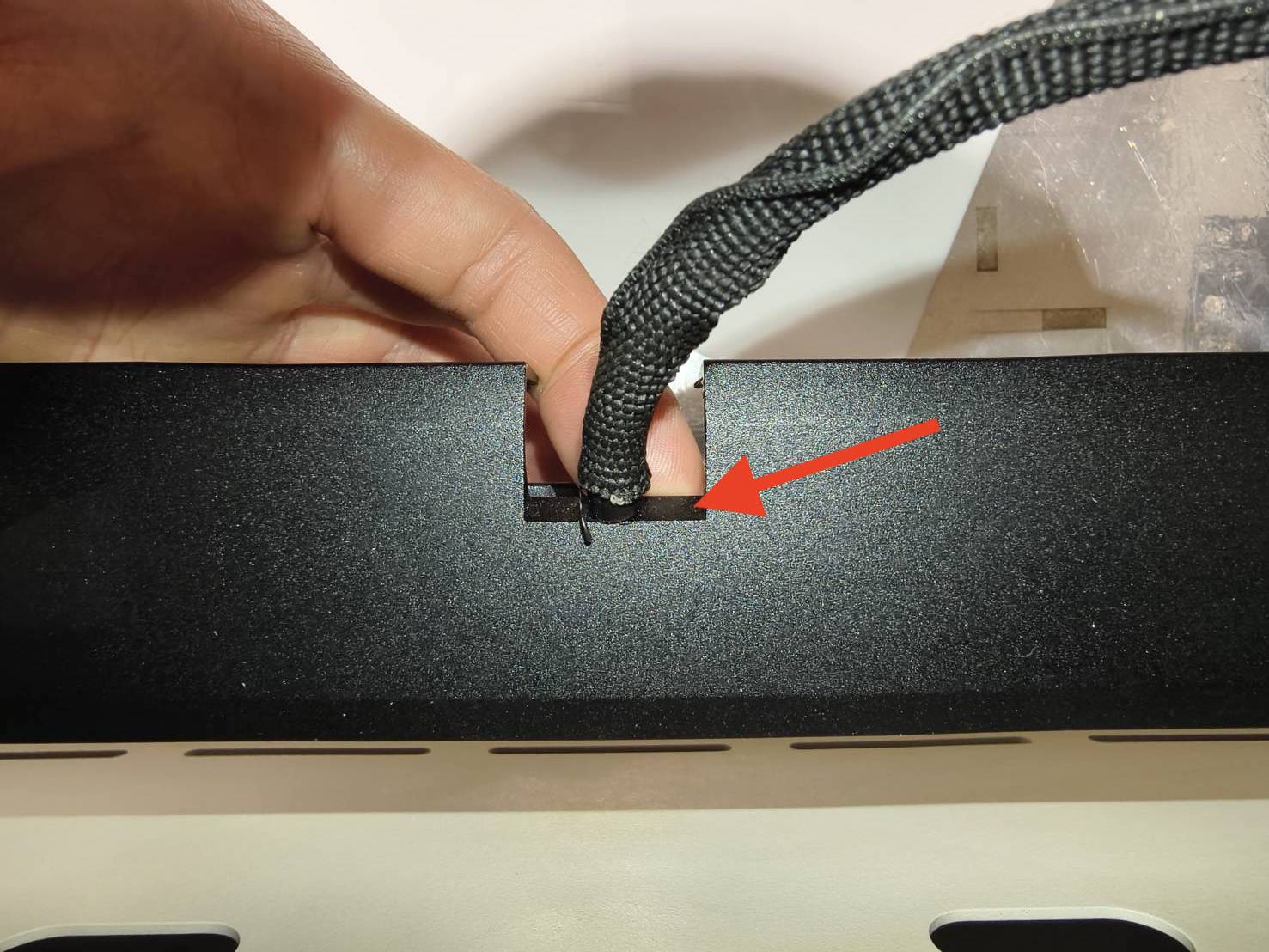

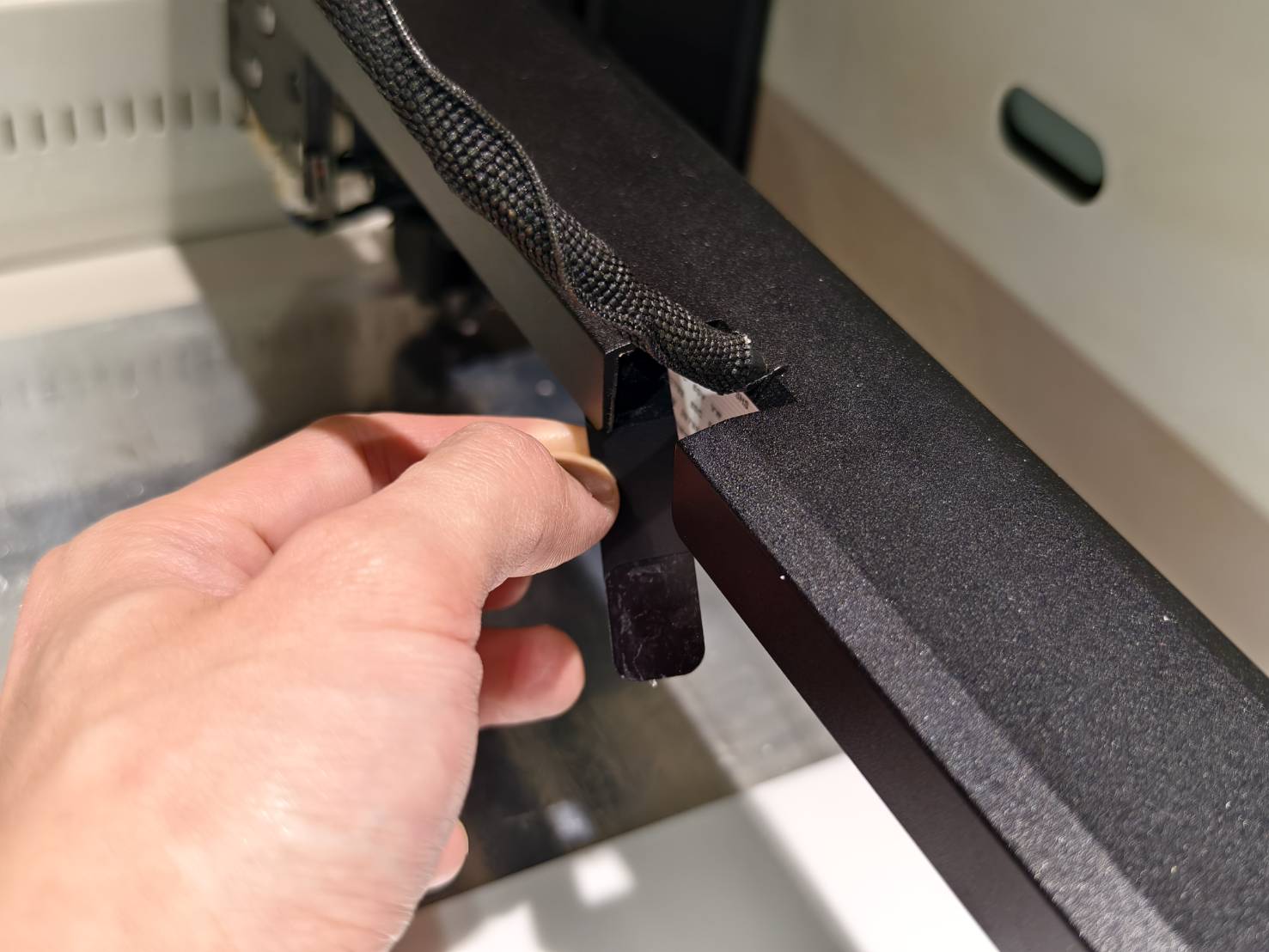

경사면의 위치는 아래 그림과 같이 손가락이 닿는 부분입니다.
테이프는 경사면에 부착할 수 없습니다.

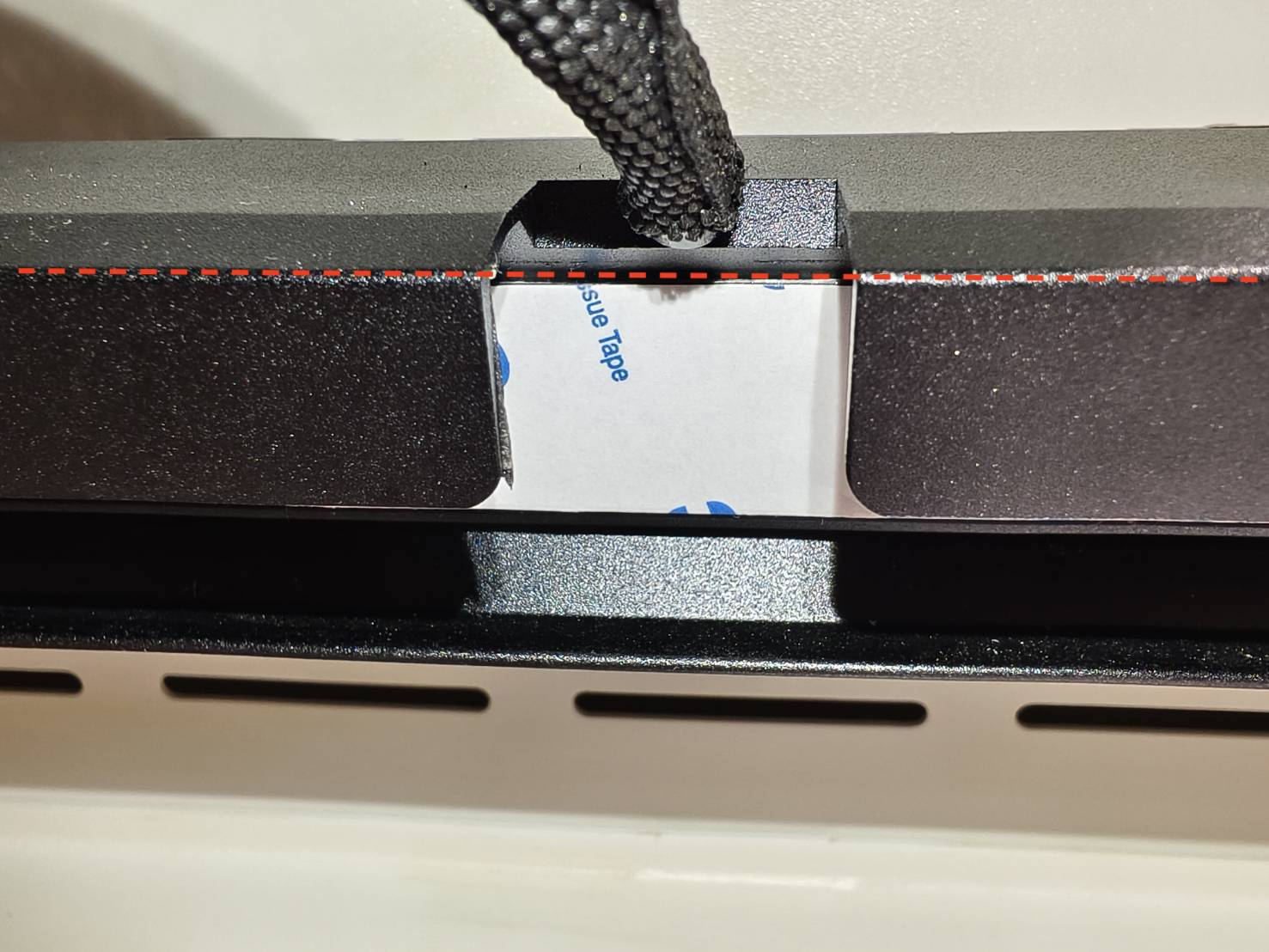

테이프는 표시선의 아래쪽 모서리, 즉 경사면의 아래쪽 모서리에 부착해야 합니다.
동영상:

8단계

Z축 보드에 새 케이블을 설치합니다. 케이블은 슬롯의 중앙에 위치해야 합니다. 올바르게 설치되면 클립을 쉽게 잠글 수 있습니다.
케이블을 삽입해야 할 위치를 확인하고 케이블이 올바르게 설치되었는지 확인하려면 다음 설명을 참조하십시오.

케이블 슬롯의 양쪽 가장자리가 그림과 같이 약간 더 높을 것입니다.
케이블은 중앙에 삽입되어야 합니다. 올바르게 삽입되면 그림과 같이 가장자리와 같은 높이에 있어야 합니다.
(그림에서 클립이 잠겨 있지 않습니다.)
올바르게 삽입해야만 클립을 쉽게 잠글 수 있으며, 케이블은 그림과 같이 슬롯과 평행해야 합니다. (그림에서 클립이 잠겨 있습니다.)

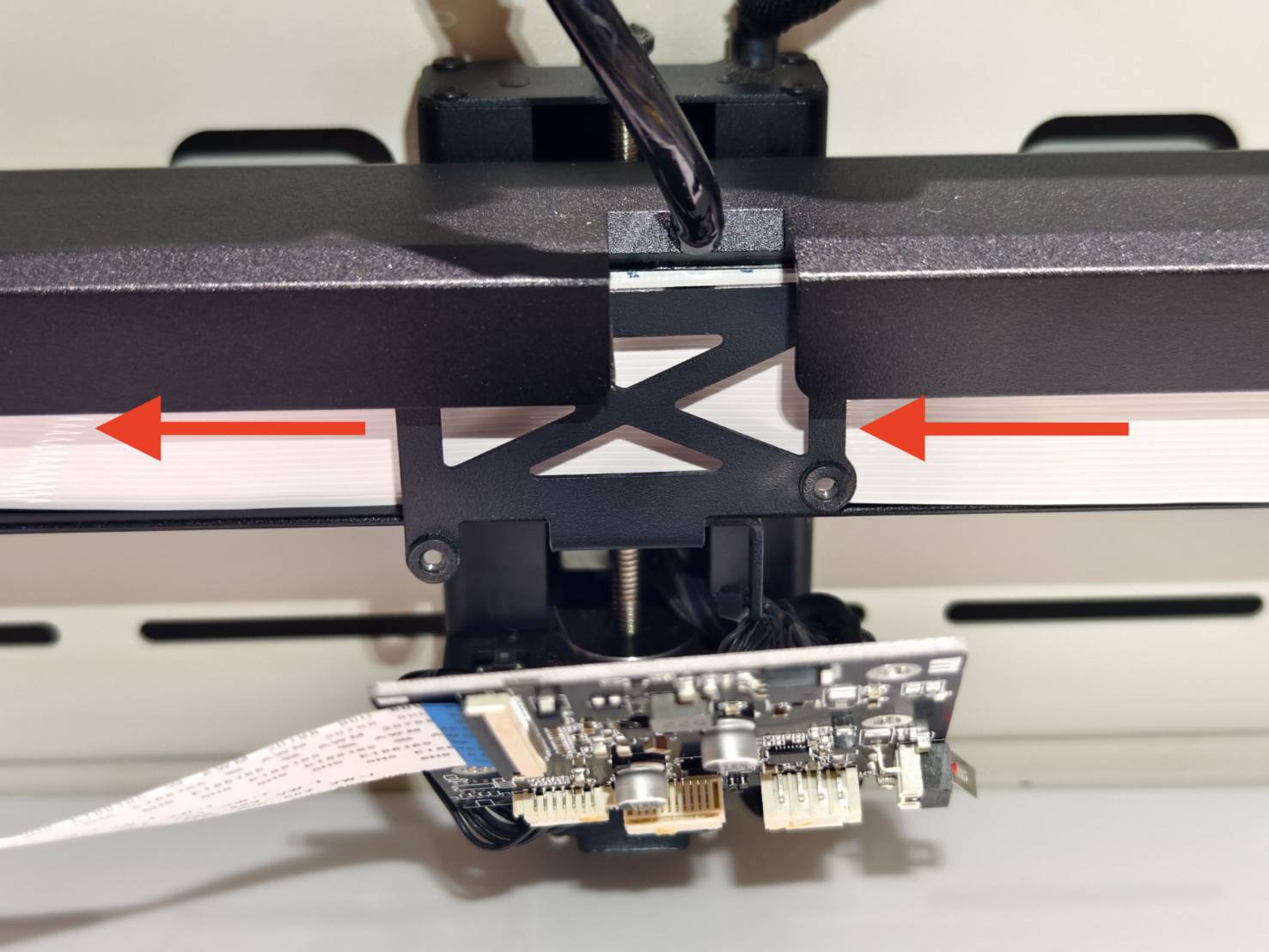

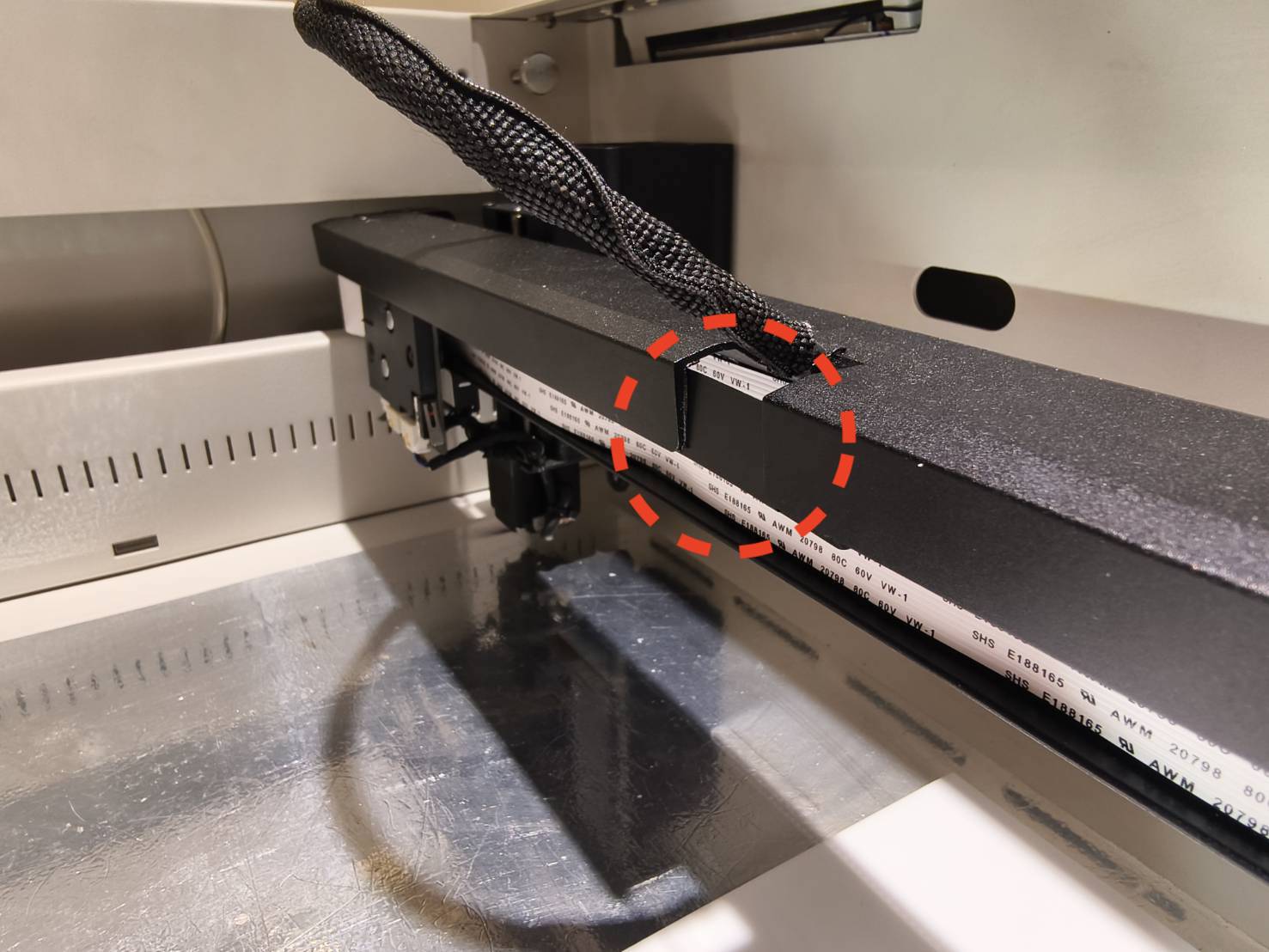

케이블은 Z축 제어 보드 브래킷을 통과/뒤로 지나가야 합니다.
동영상:
