Beambox II - 자동 초점 프로브 및 케이블 교체

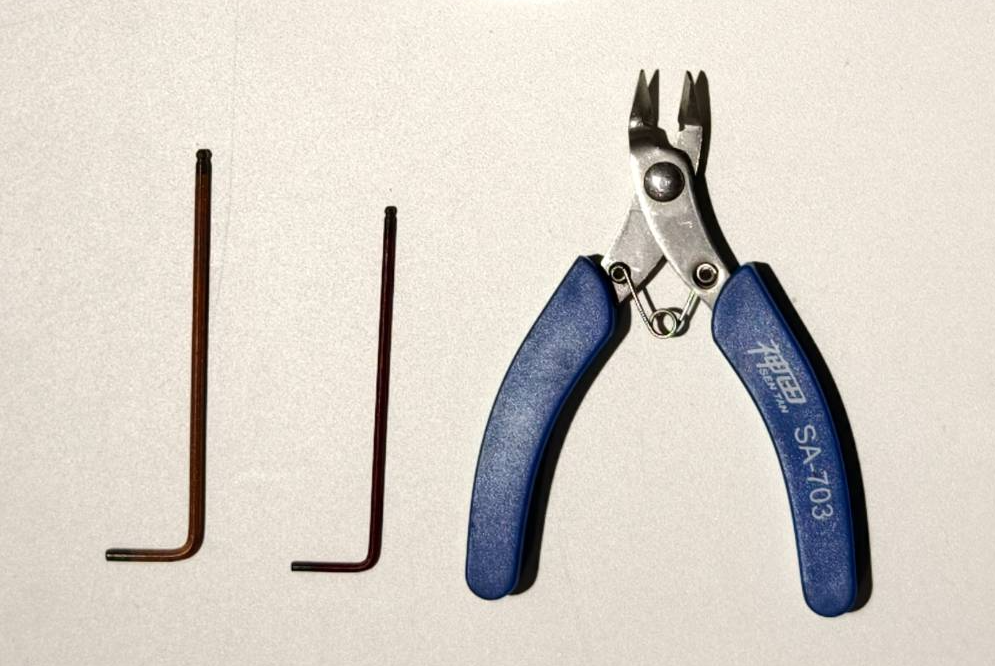

도구

1단계

기기의 전원을 끄고 전원 코드를 분리하세요.

2단계

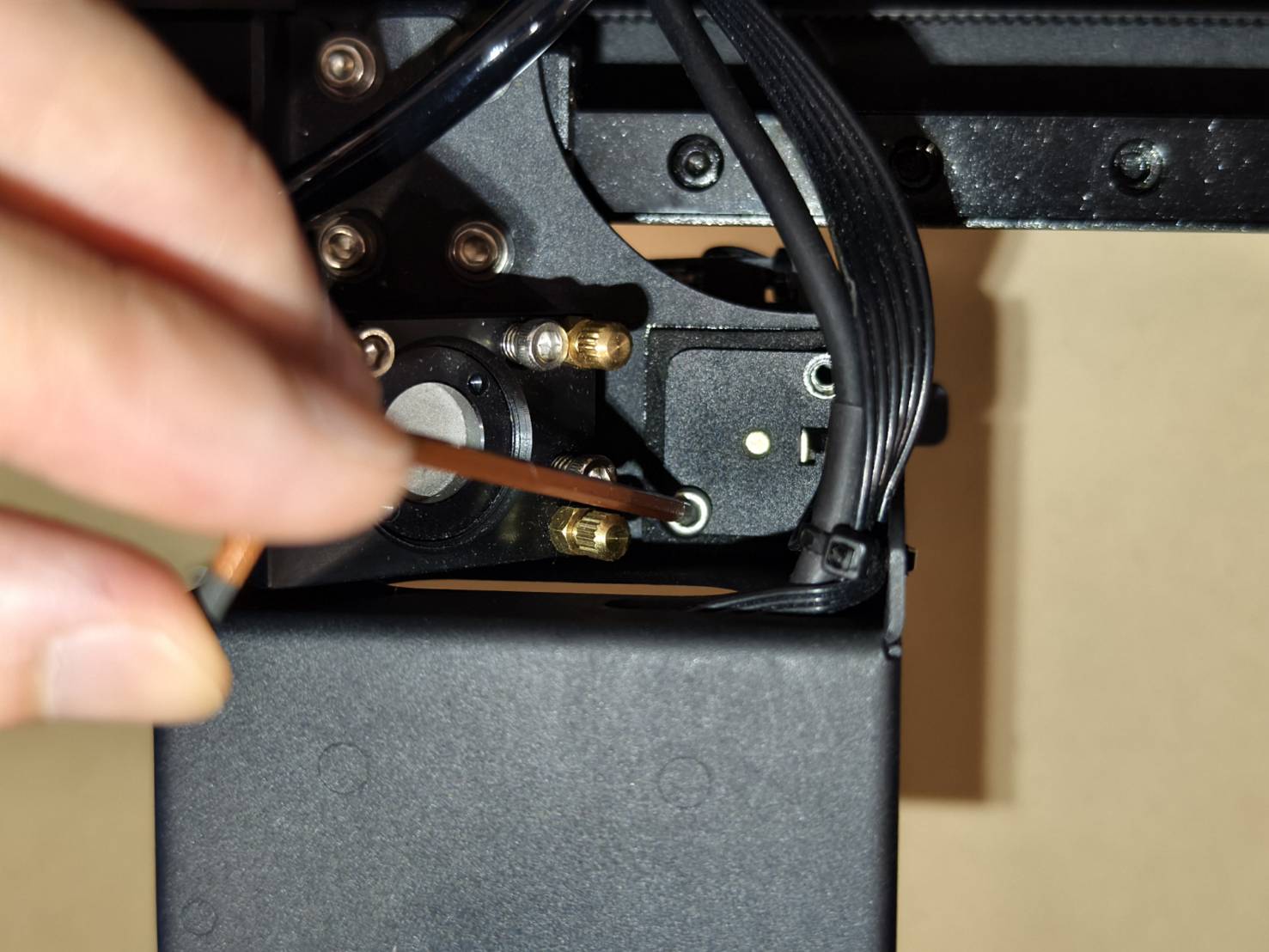

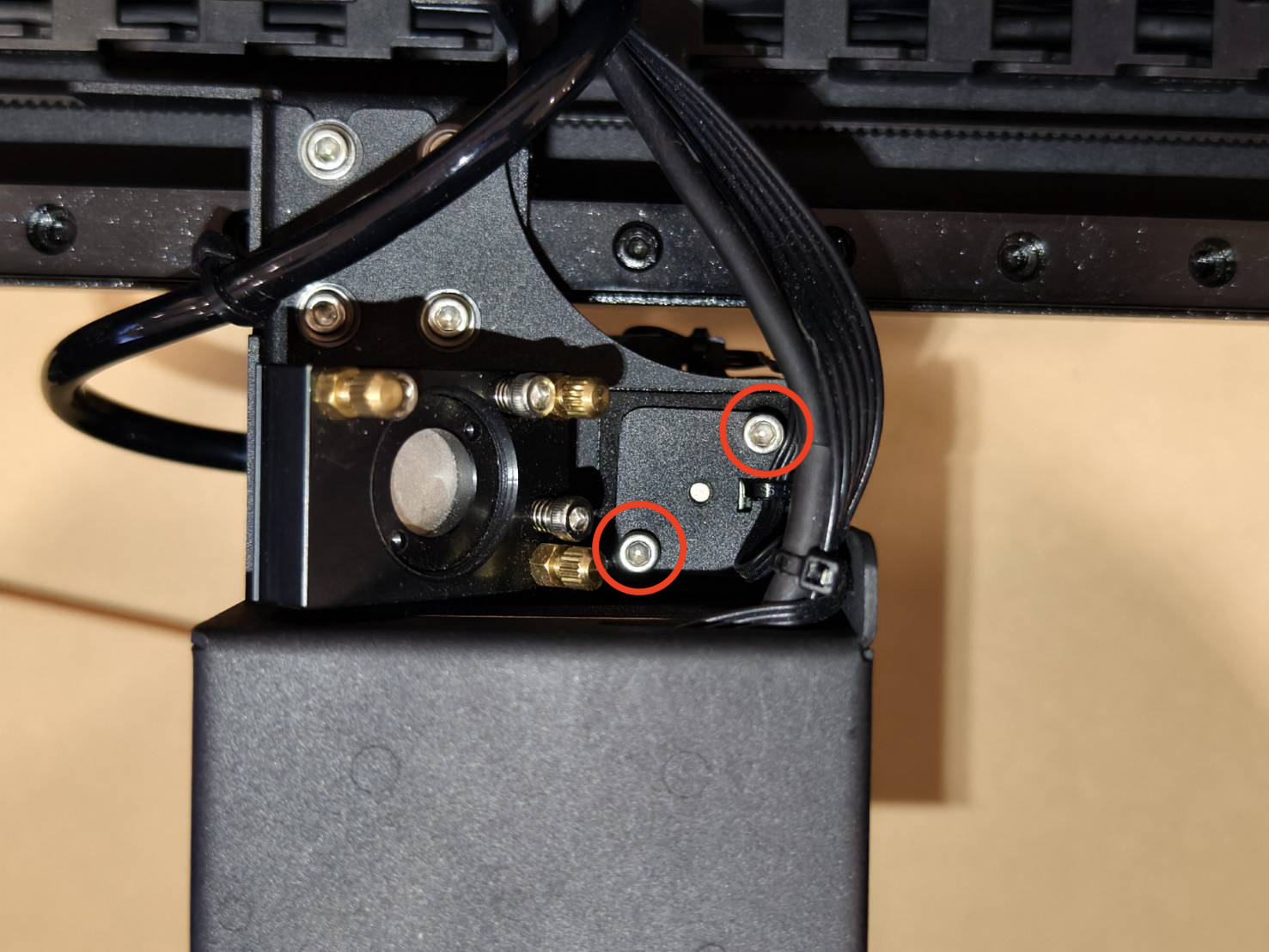

• 도어 커버를 열고 나사를 풀어주세요. (2.5mm 육각 x 2개)




• 자동 초점 센서 어셈블리를 시스템에서 분리할 수 있습니다.
  나사는 나중에 사용할 수 있도록 안전하게 보관해 주세요.


3단계

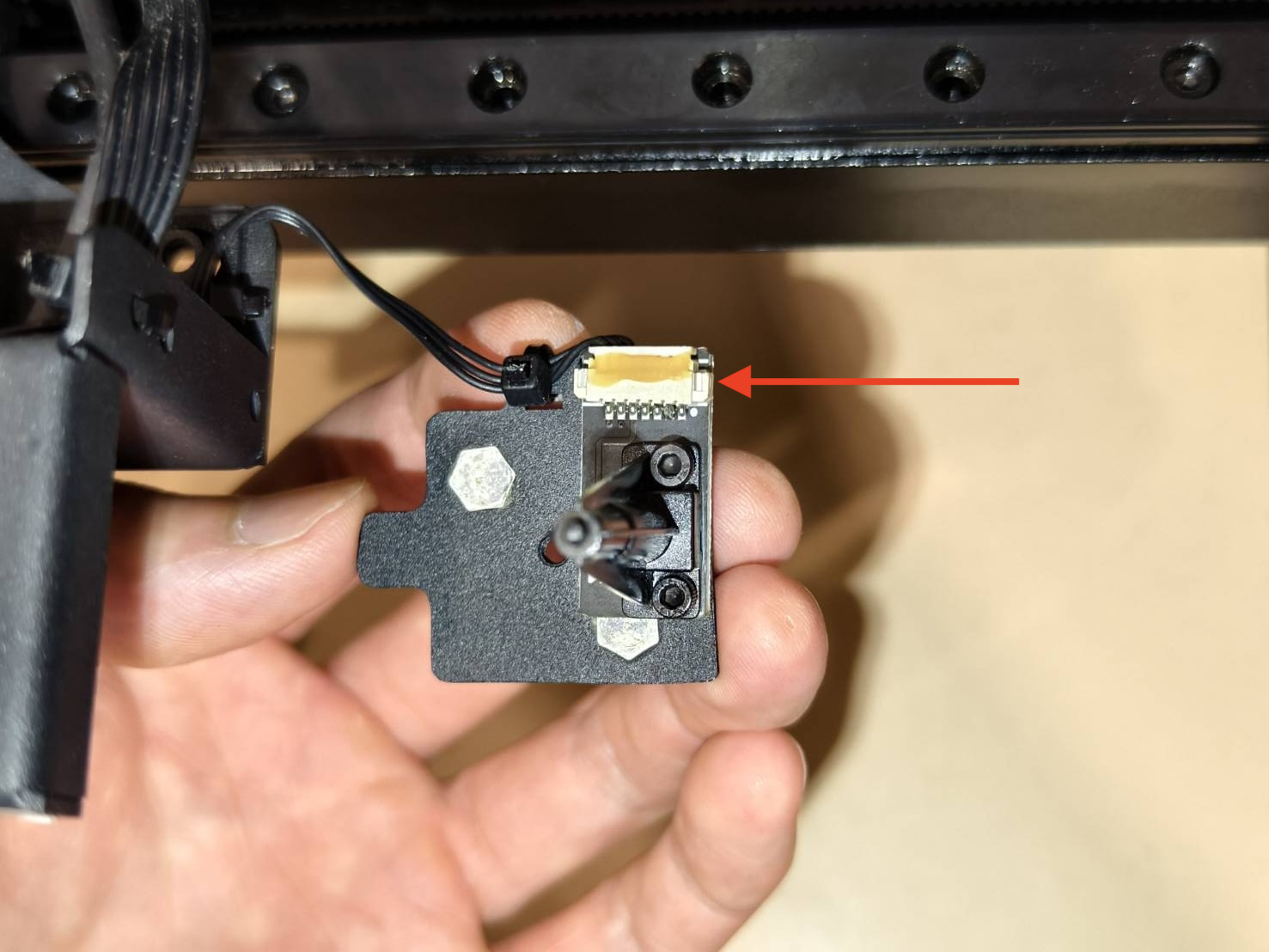

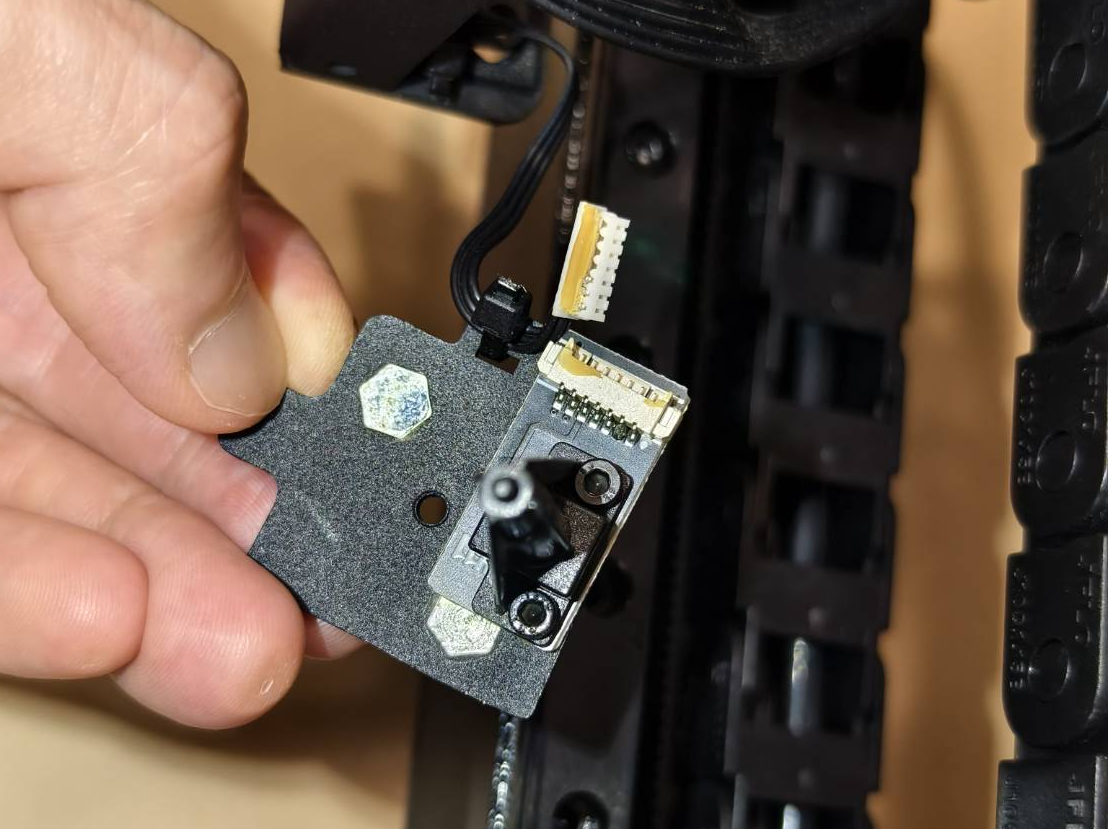

보드에서 케이블을 분리하세요.

참고: 자동 초점 프로브만 교체하려면 바로 5단계.

4단계

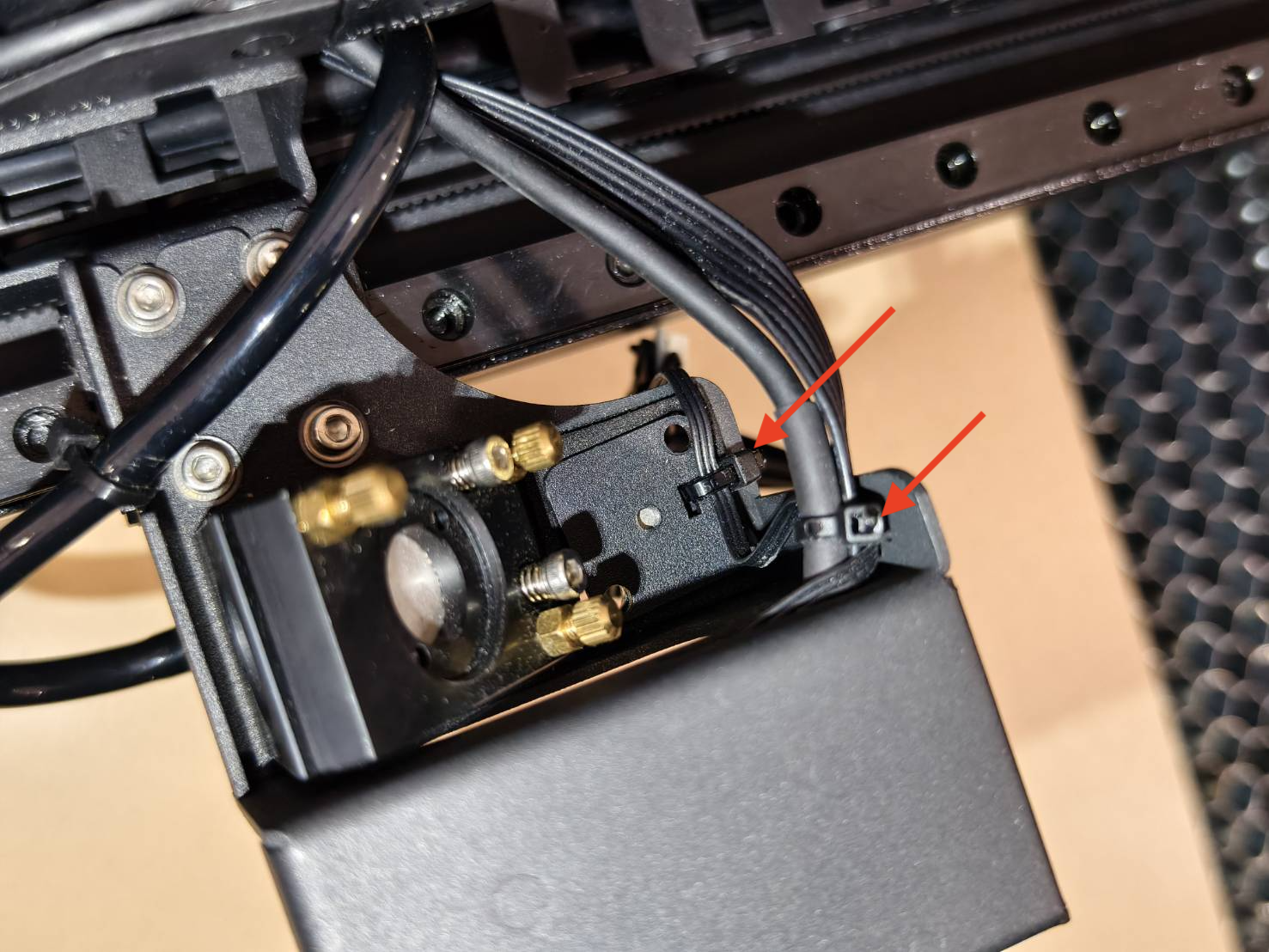

케이블 타이가 있다면 잘라내십시오.

5단계

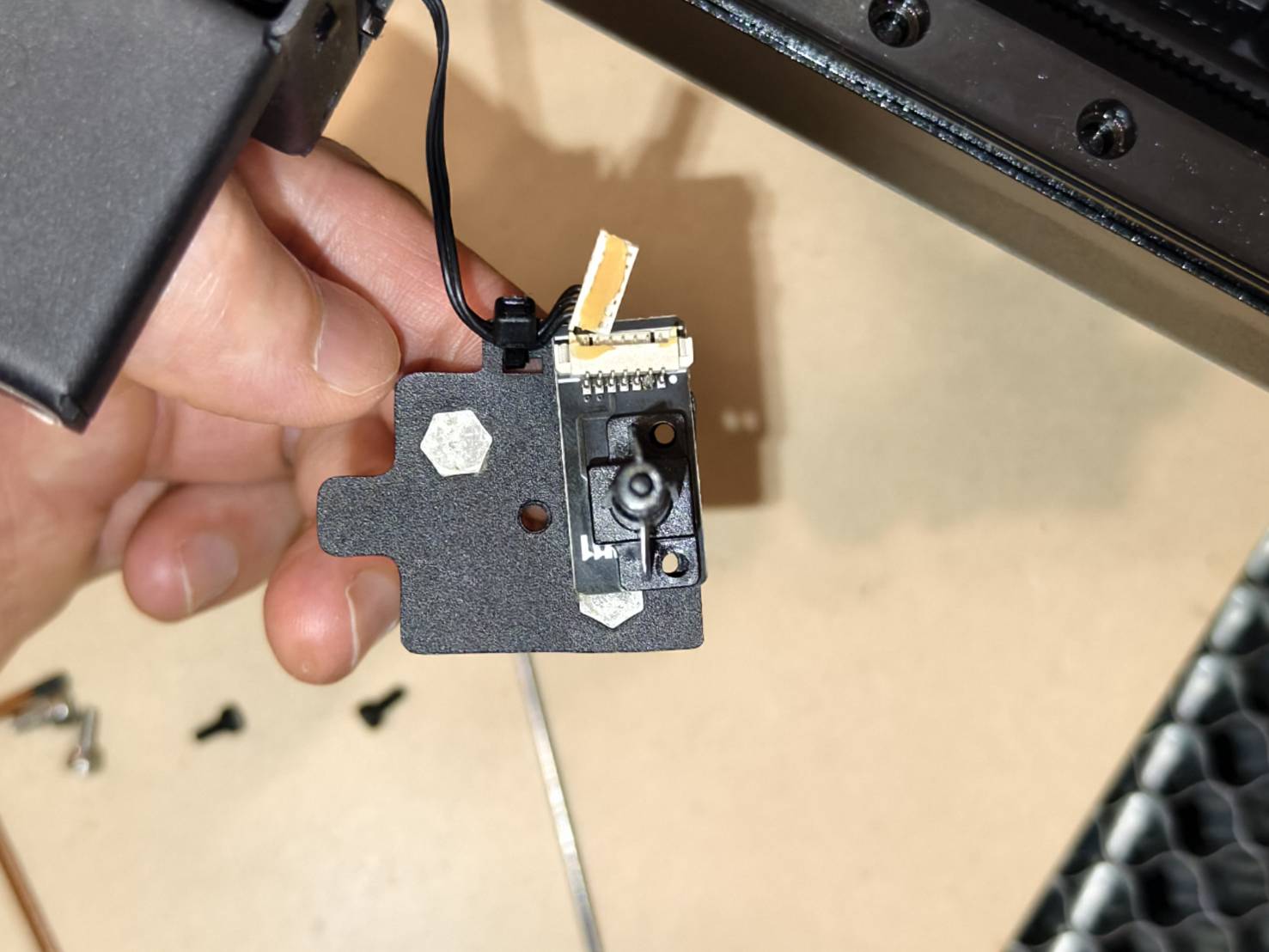

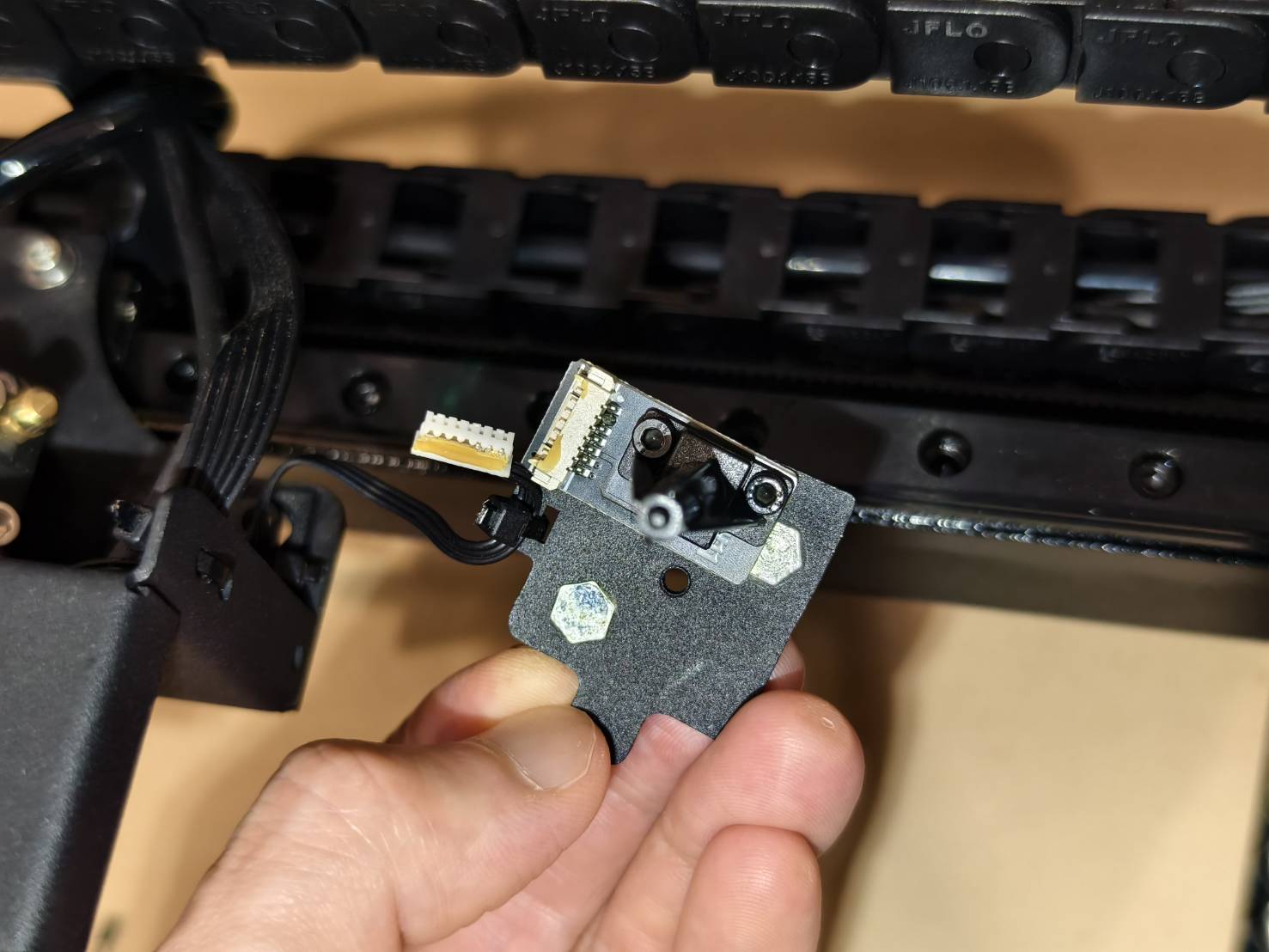

보드에서 케이블을 분리하십시오.

6단계

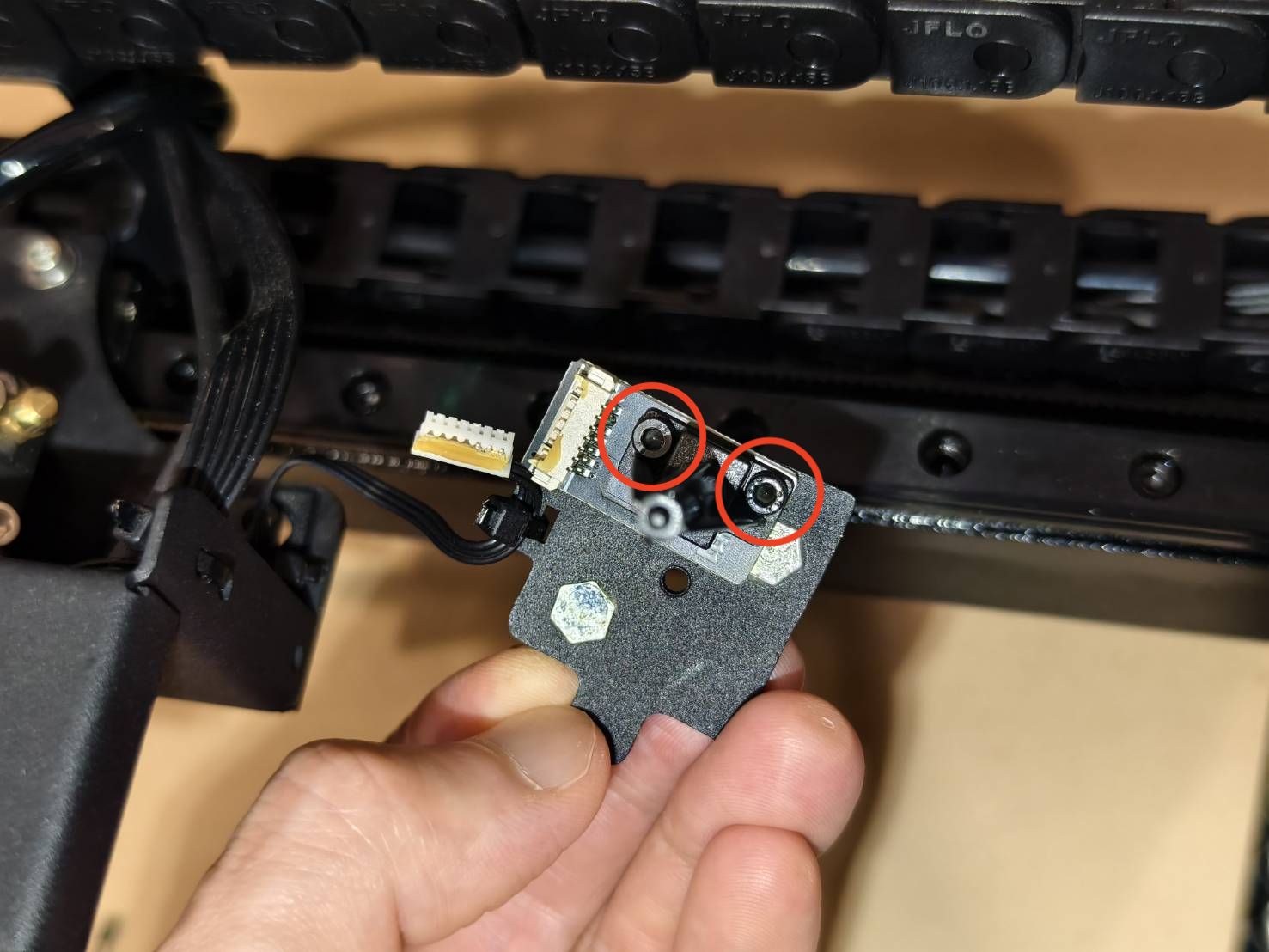

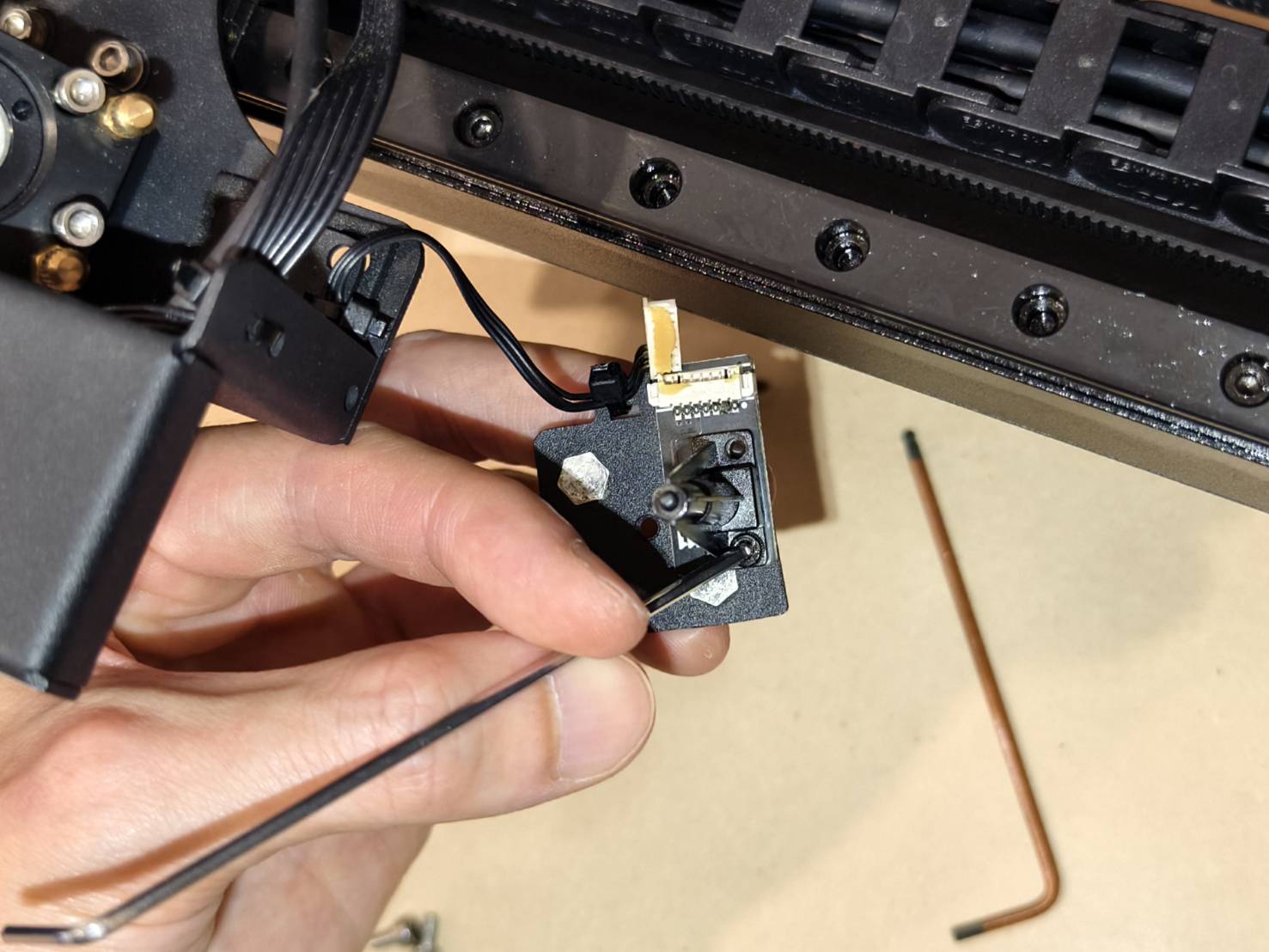

나사를 풀어 보드와 프로브를 제거하십시오.

참고: 케이블만 교체하려면 바로 9단계.

로 건너뛰십시오. 7단계

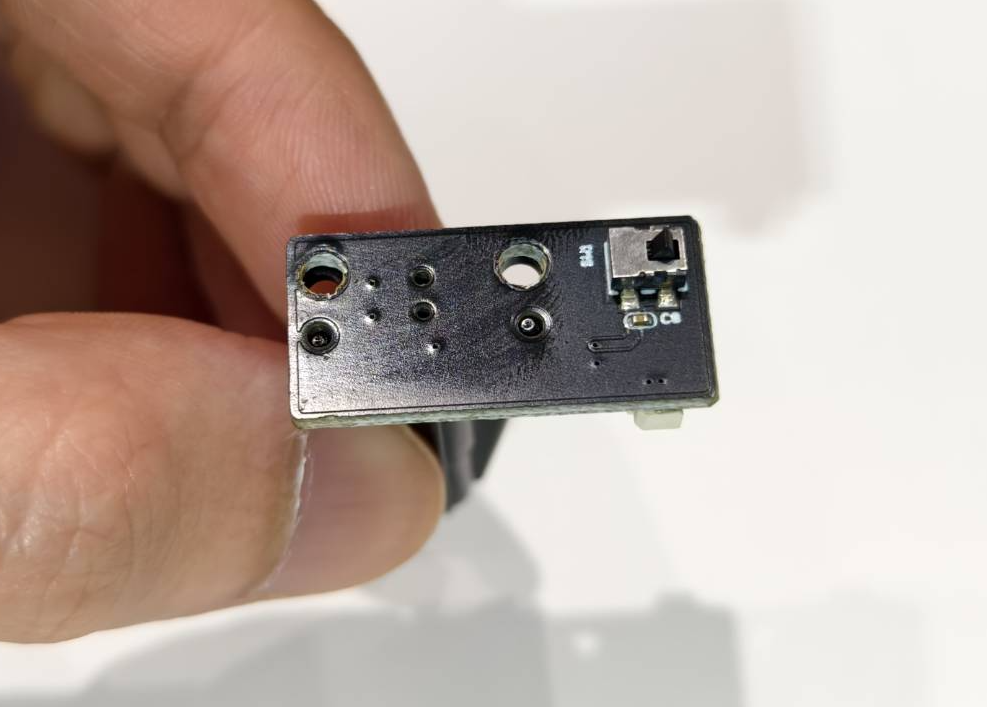

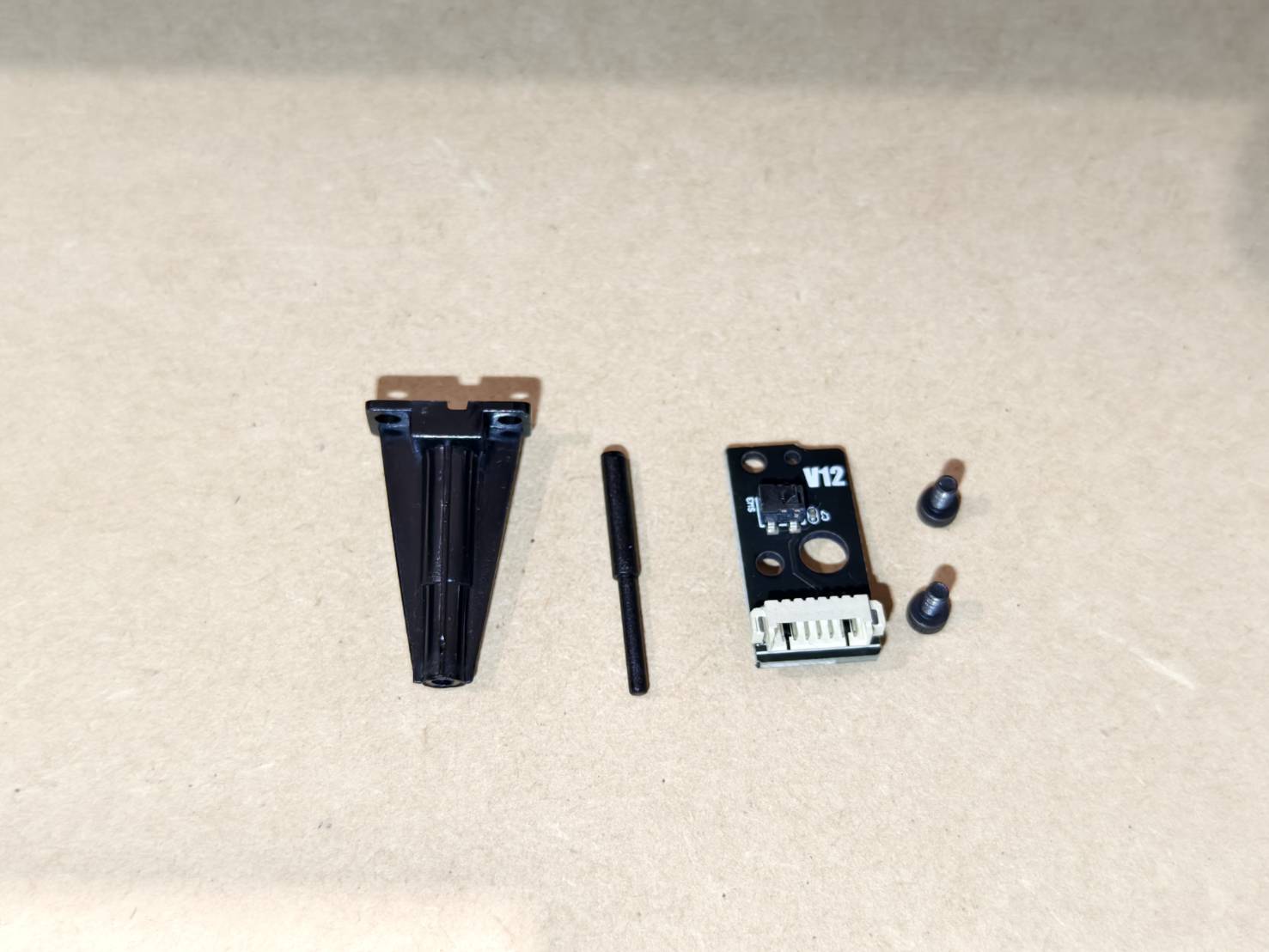

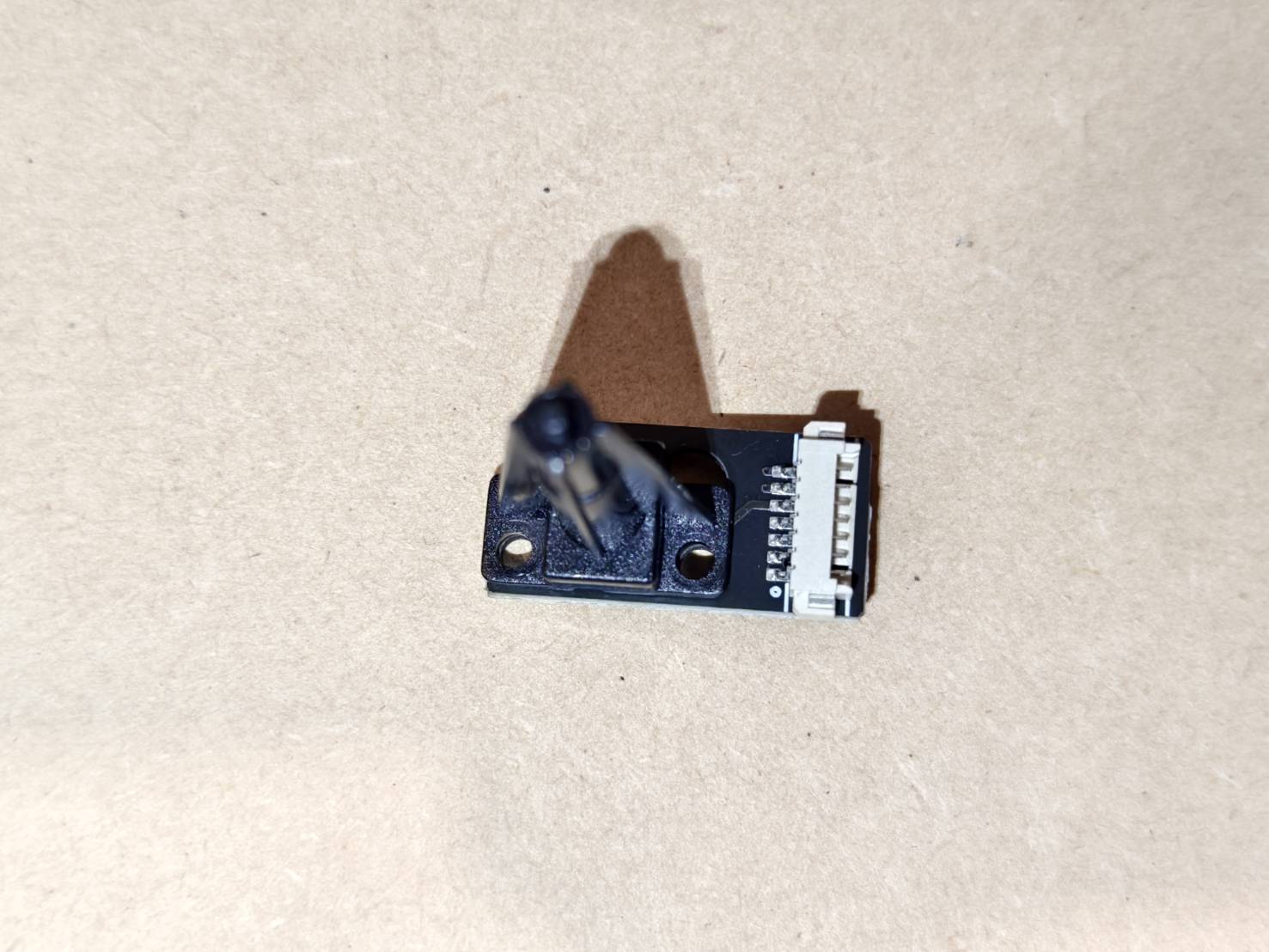

새 보드와 프로브를 설치하십시오.
아래 사진과 같이 순서와 방향이 올바른지 확인하십시오.

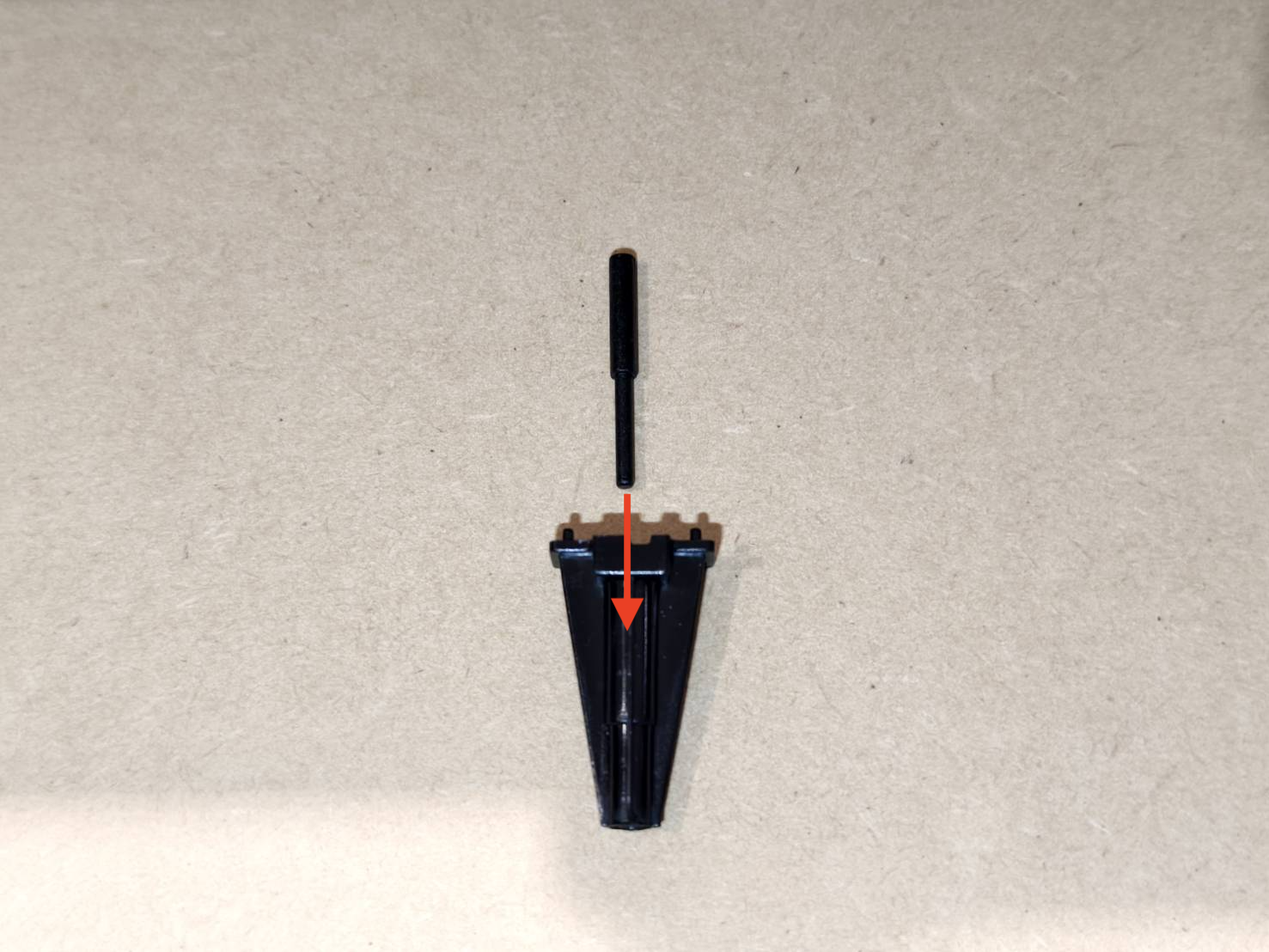

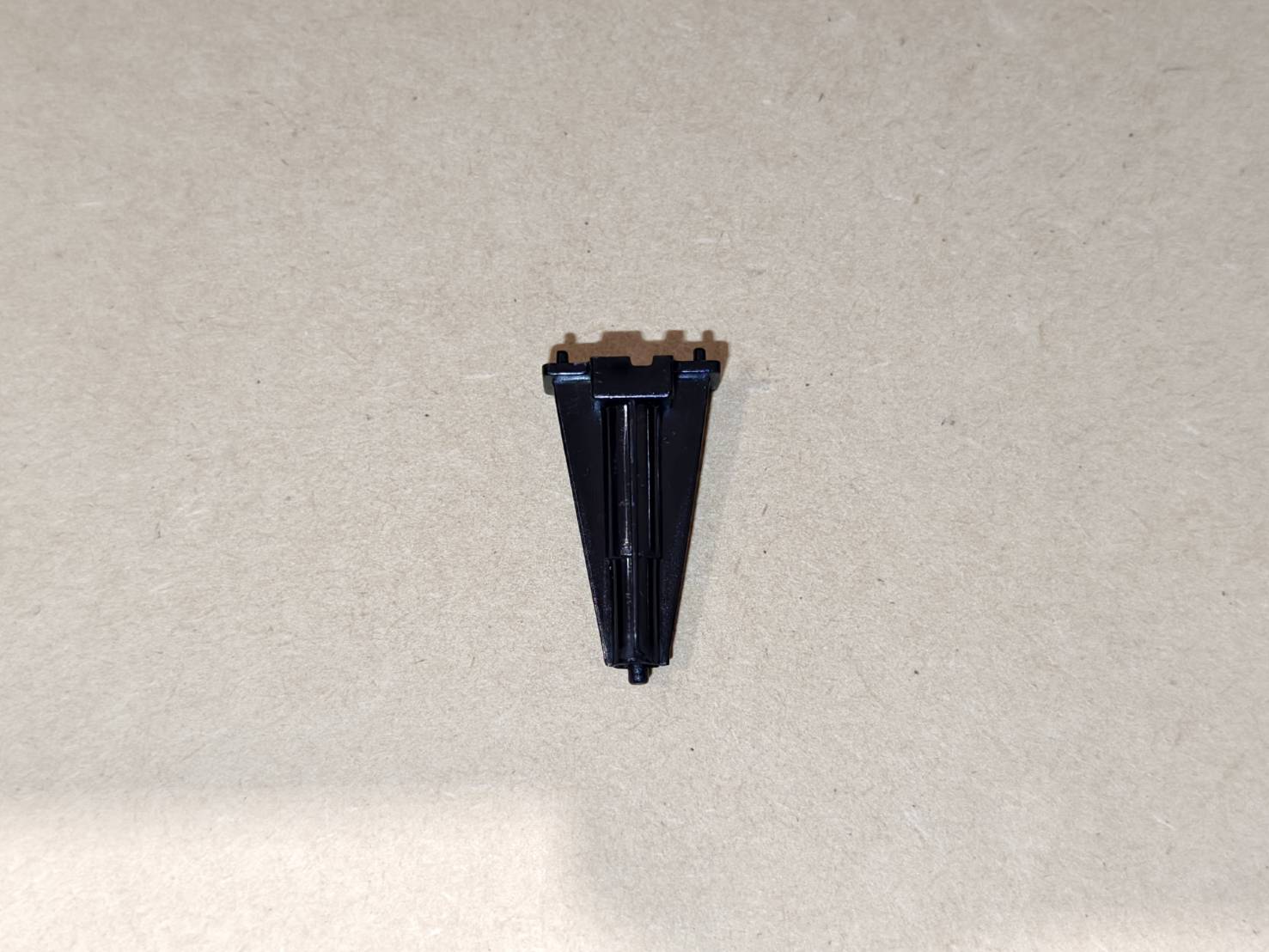

• 스틱은 커버 안에 넣으십시오.

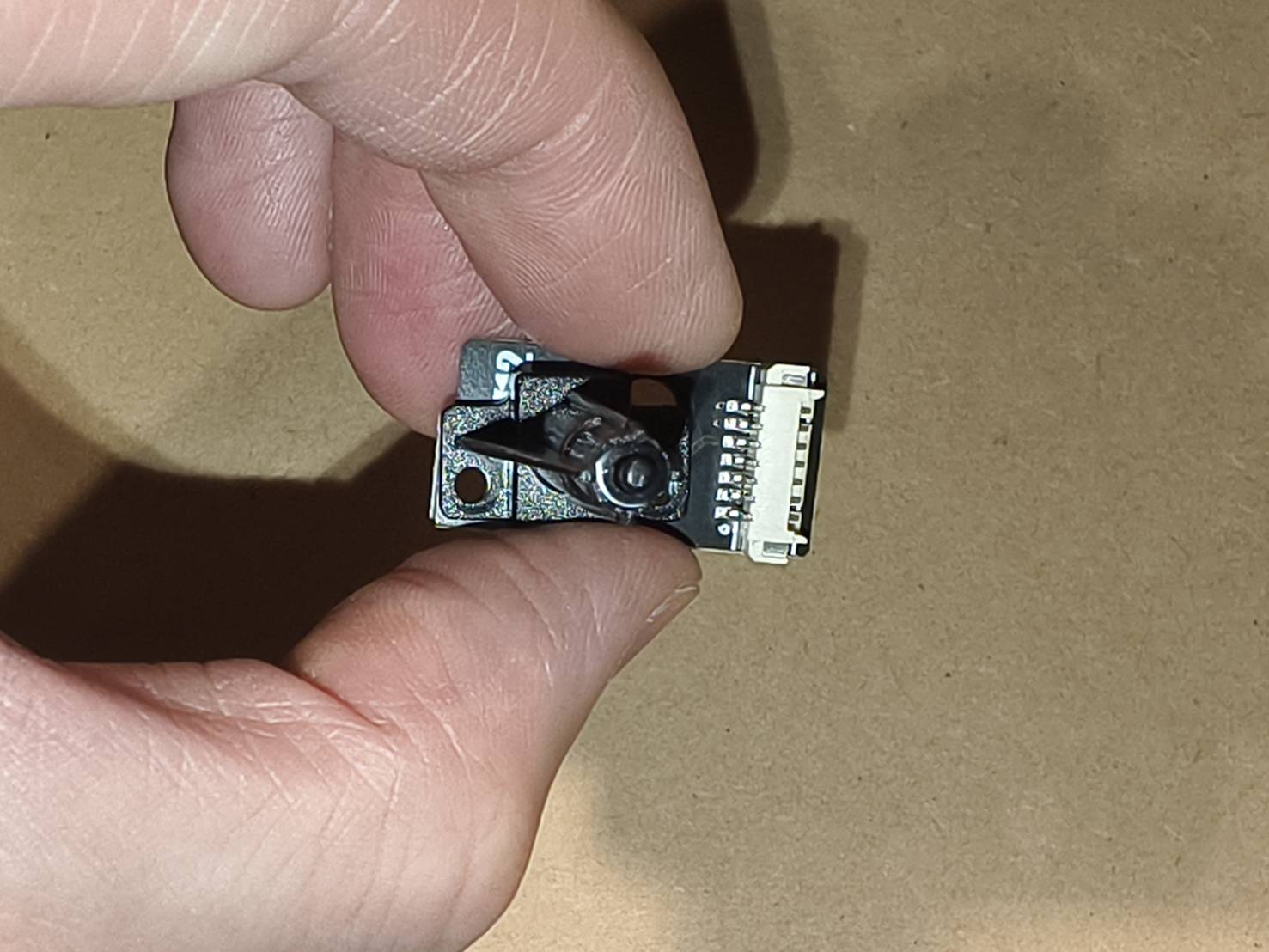

• 프로브와 커버는 이와 같이 보드 위에 놓으십시오.





• 어셈블리를 플레이트에 고정하세요.



8단계

프로브가 올바르게 설치되었는지 확인하세요.
손가락으로 프로브를 눌러보세요. 영상과 같이 프로브가 스스로 위로 올라와야 합니다.
(프로브가 올라오지 않으면 다시 로 건너뛰십시오. 7단계.)

9단계

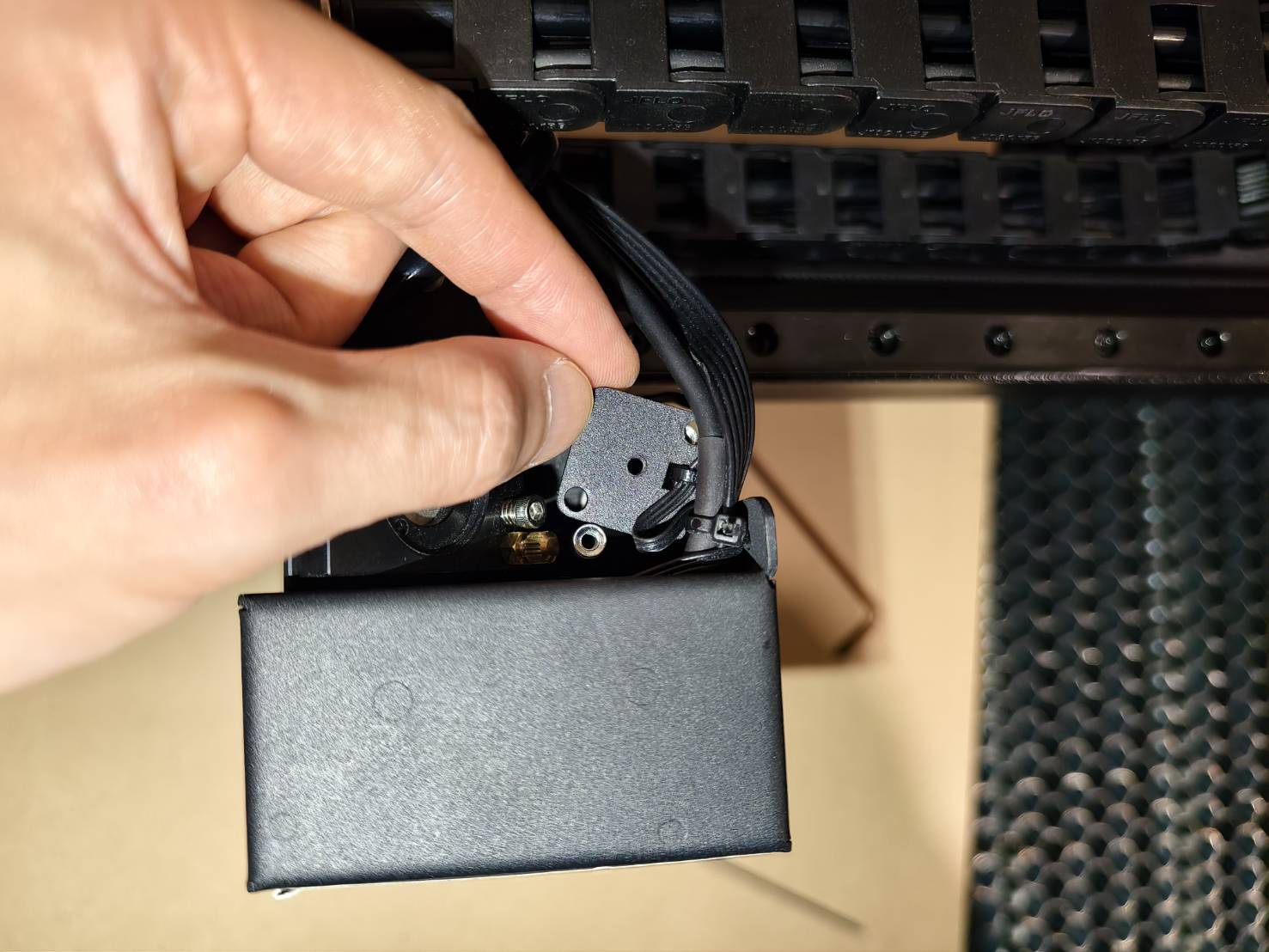

케이블을 다시 연결하거나 새 케이블을 연결하십시오.

10단계

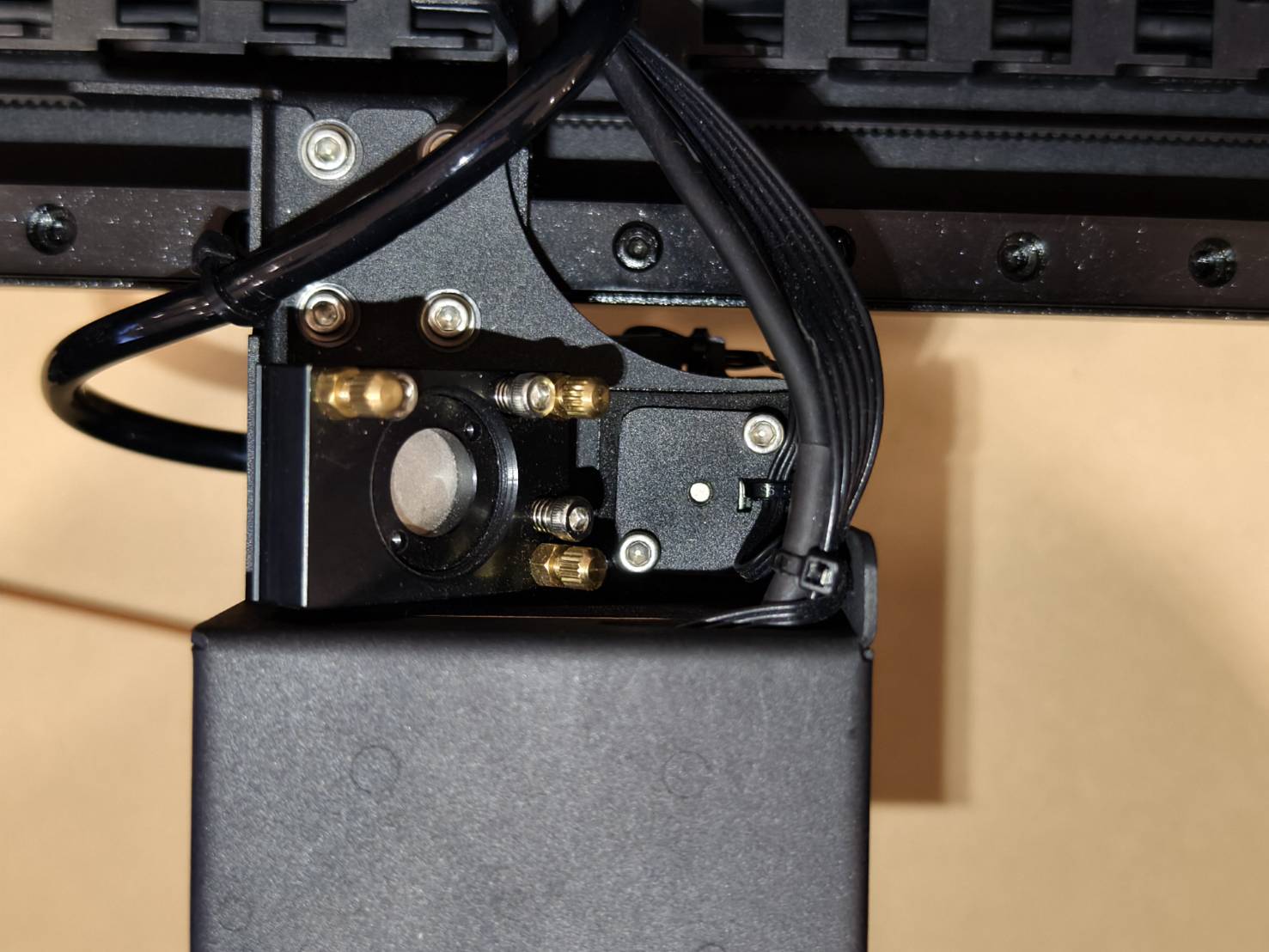

보드의 케이블이 제대로 연결되었는지 확인하세요.

11단계

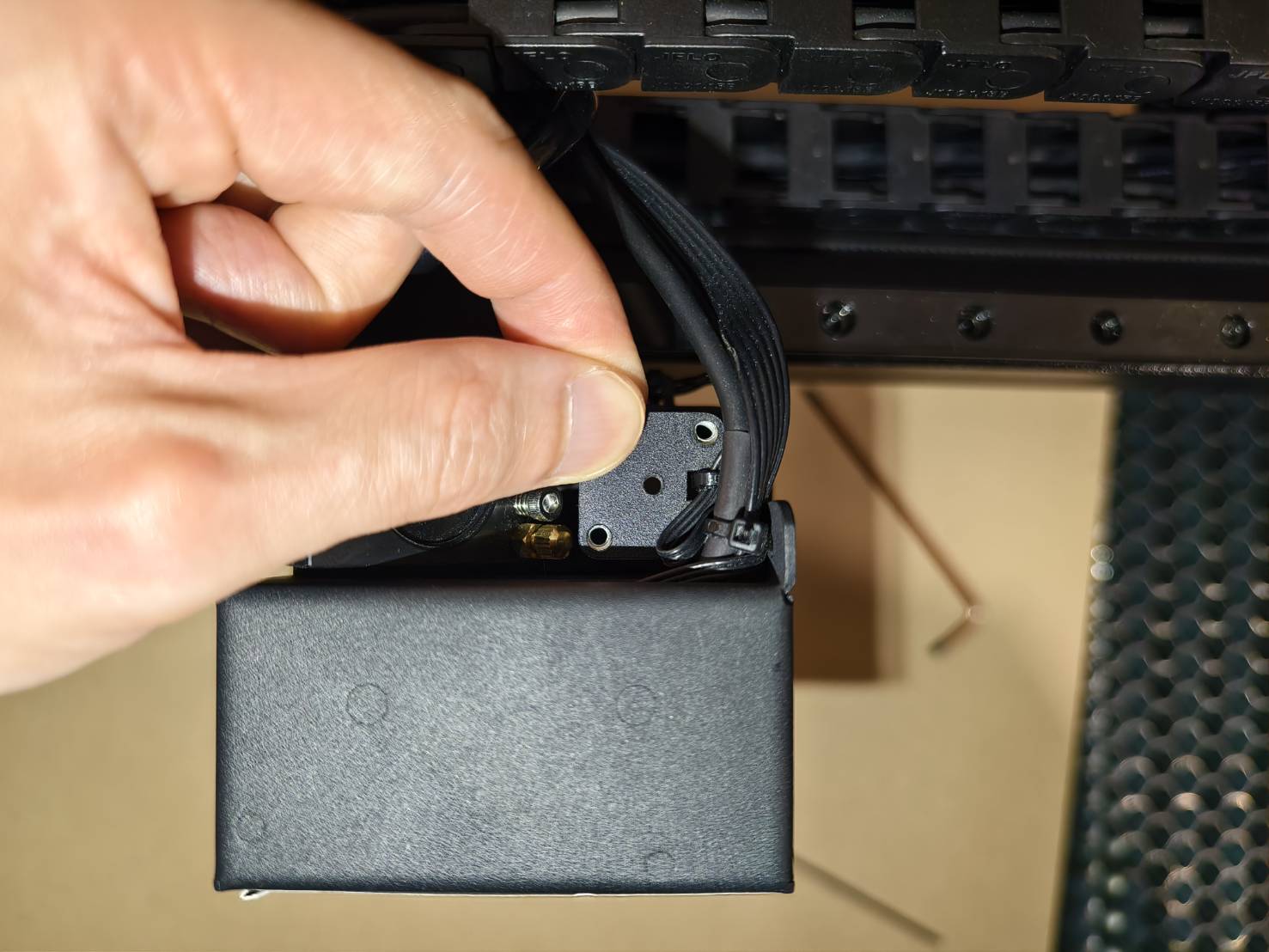

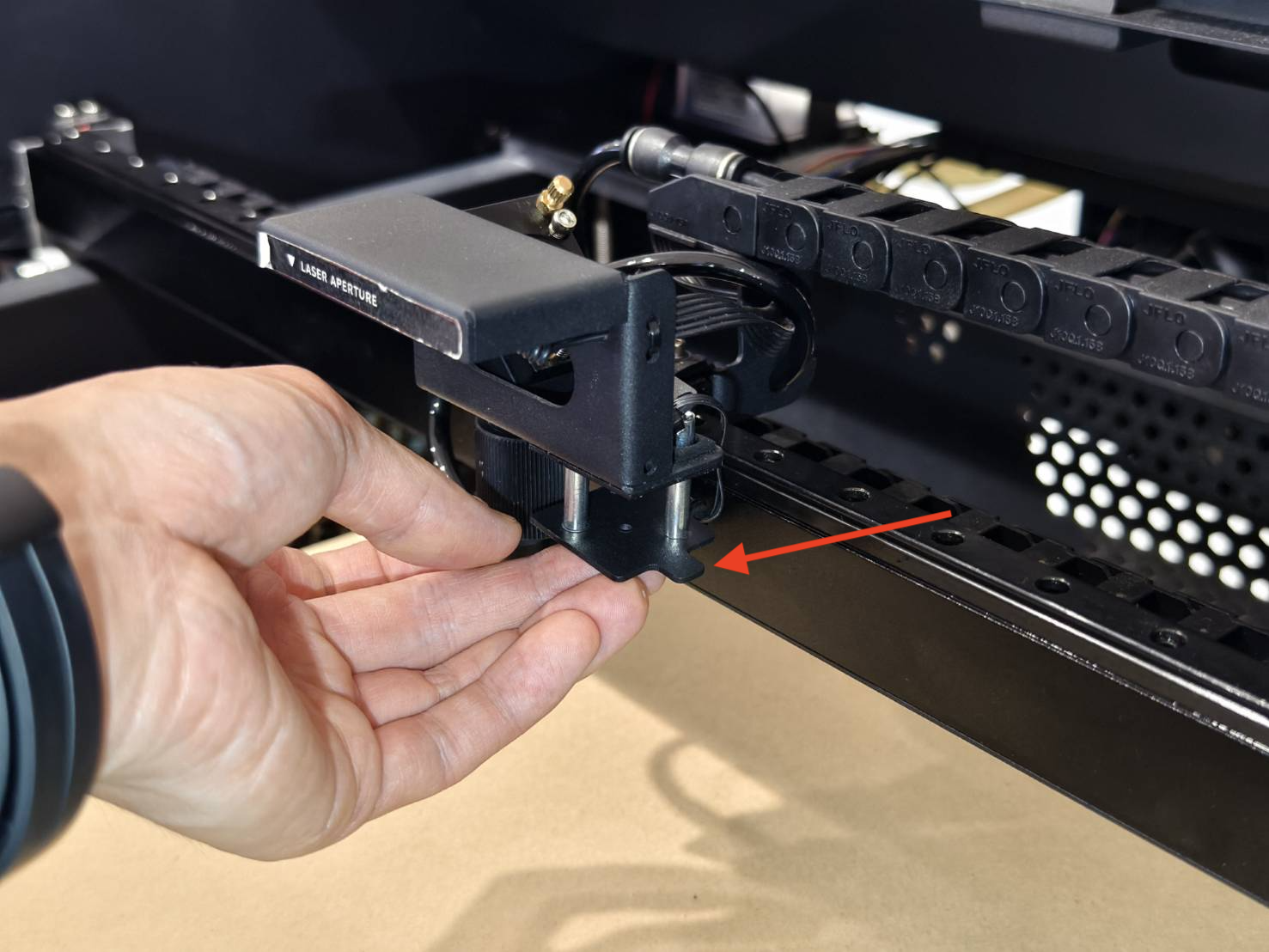

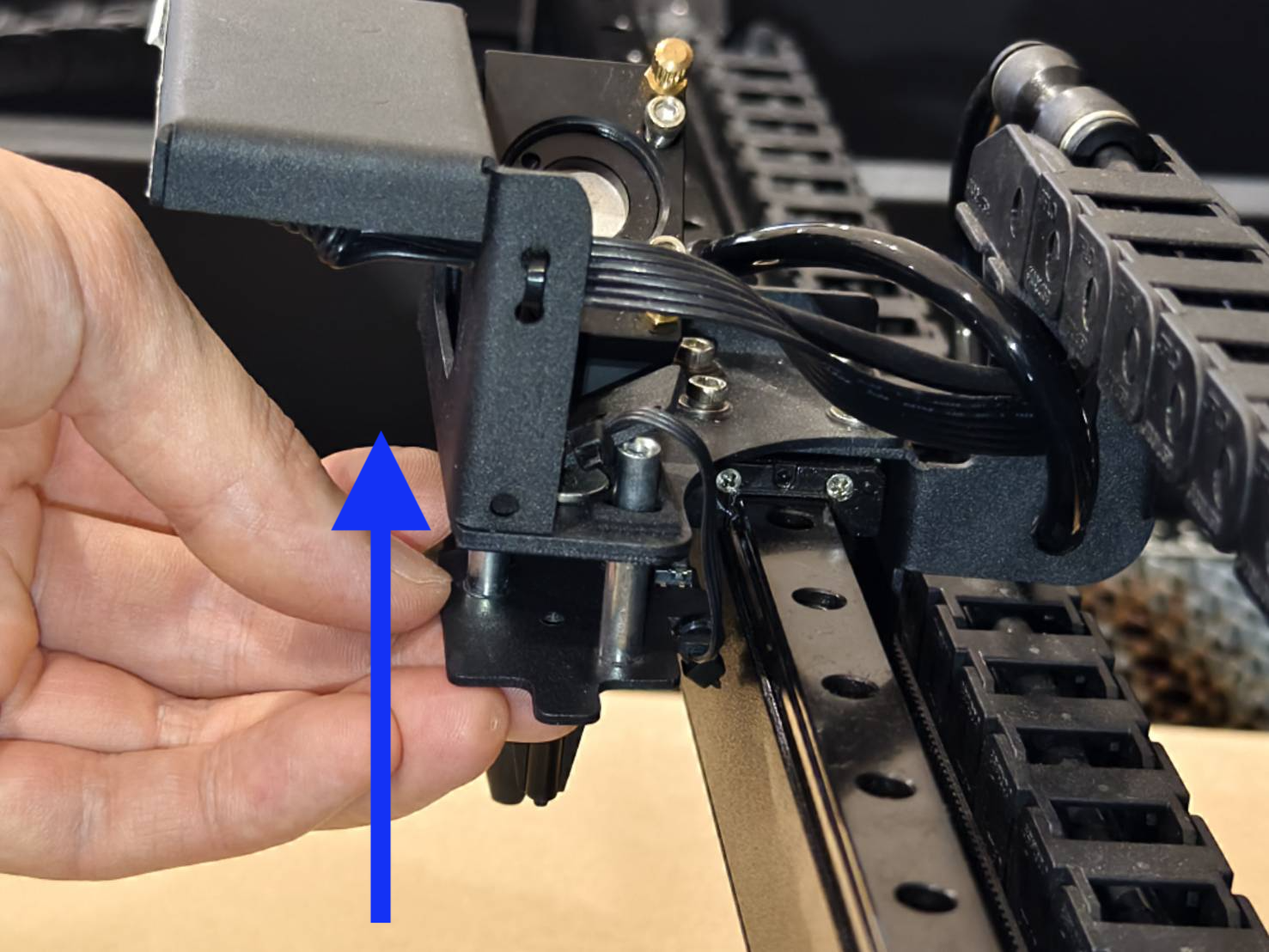

자동 초점 센서 어셈블리의 두 샤프트를 레이저 헤드 어셈블리 아래의 구멍에 삽입하세요. (핸들이 오른쪽에 있는지 확인하세요.)

1단계2

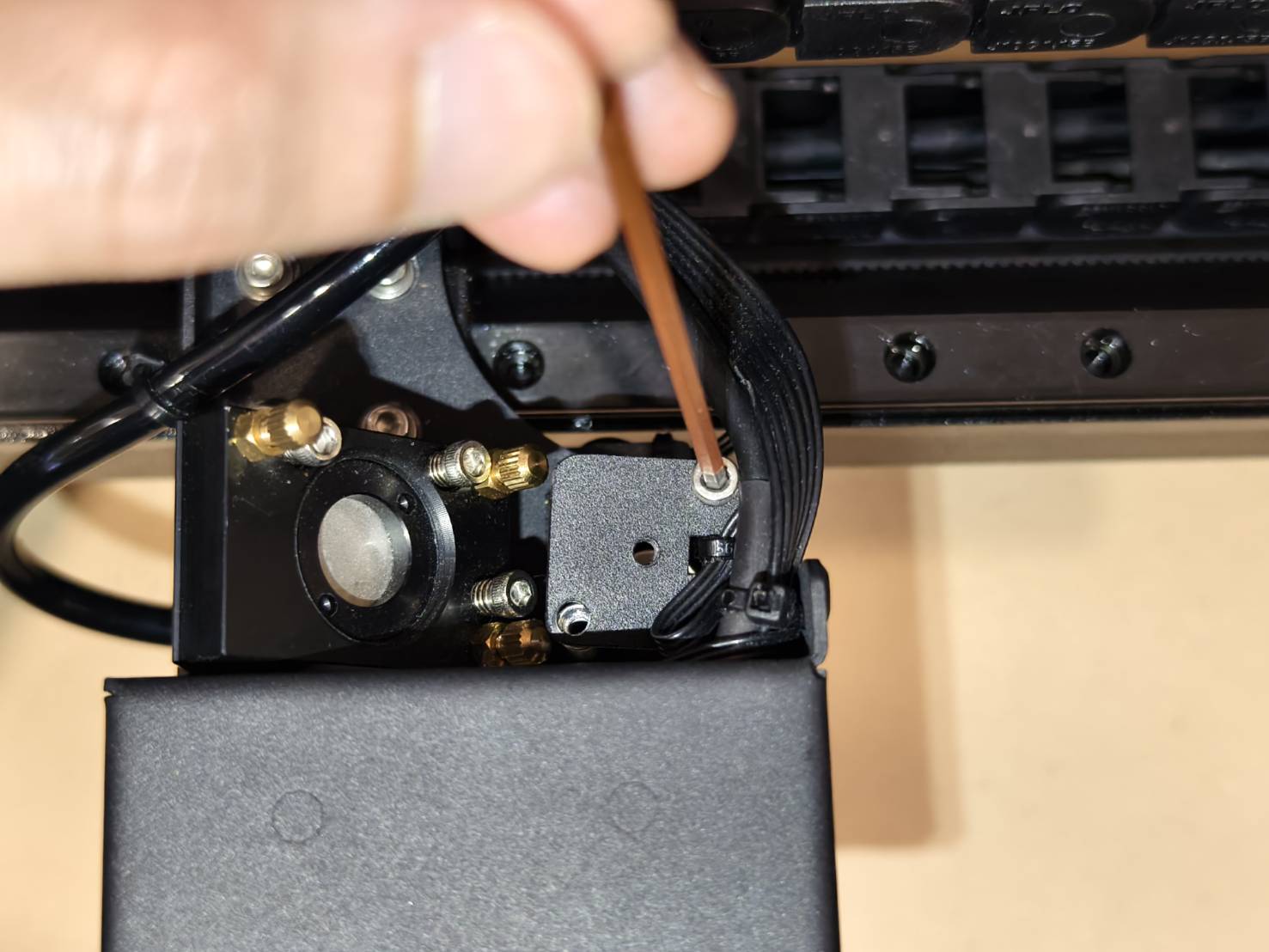

자동 초점 센서 어셈블리를 상단 플레이트로 고정하세요.
