Ador - 인쇄 모듈 설치

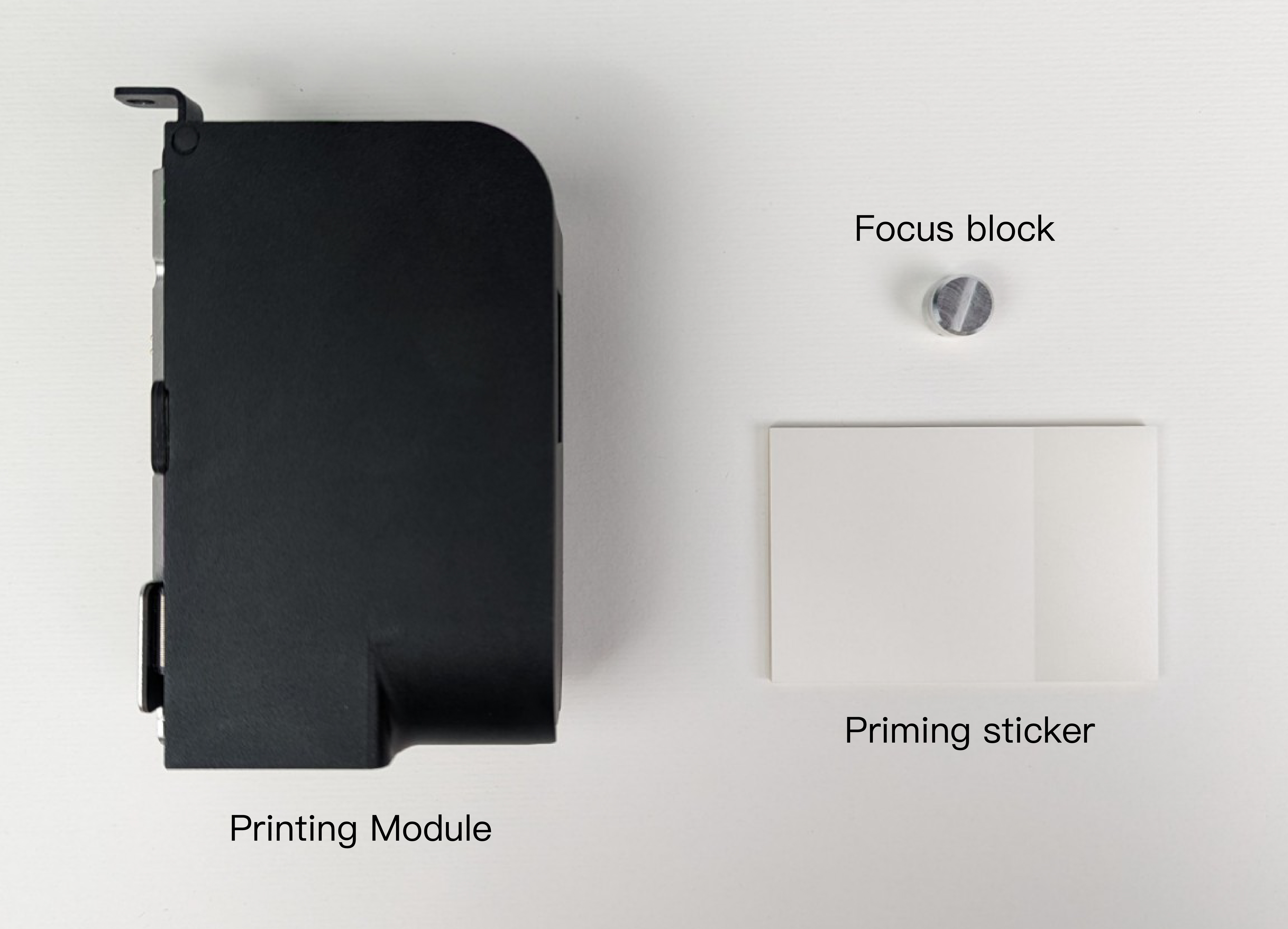

구성품

• 프린팅 모듈
• 초점 블록(8mm)
• 프라이밍 스티커

설치 설명서

Beam Studio와 Ador 펌웨어를 최신 버전으로 업데이트했는지 확인하세요. Ador 도움말 센터의 "펌웨어 업데이트" 튜토리얼을 참조하여 펌웨어를 업데이트할 수 있습니다.

프린팅 모듈 설치

1. 모듈 어댑터 『B』의 손잡이 나사 『A』를 풉니다.
2. 프린팅 모듈의 점 『C』를 모듈 어댑터의 잠금 해제 아이콘 『D』에 맞추고 잠금 아이콘까지 아래로 삽입합니다.
3. 손잡이 나사 『A』를 다시 모듈 어댑터에 조입니다.

설치 후 인쇄를 시작하기 전에 프린팅 모듈 보정 을 완료하세요.

인쇄 시작

1. 기기 내부에 재료를 넣습니다

2. 초점 맞추기 전: 프린팅 모듈을 재료 위로 이동합니다. 초점 블록 을 Ador의 초점 조절 프로브 아래에 놓고 자동 초점 작업을 수행하십시오.

*주의: 초점 블록 없이 자동 초점 작업을 수행하지 마십시오. 그렇게 하면 프린트 헤드가 손상될 수 있습니다.

3. 초점 맞추기 시작:
기기 왼쪽의 초점 버튼을 두 번 클릭하거나 기기 패널의 'AF' 버튼을 길게 누르세요. 또한, 초점 블록이 올바르게 배치되었는지 확인하는 경고가 패널에 표시됩니다. '계속'을 클릭하여 진행하세요. 인쇄 모듈이 재료에 닿고 위로 이동하면 초점 맞추기가 완료됩니다. 인쇄하기 전에 초점 거리가 정확한지 확인하세요 매 인쇄 전에.

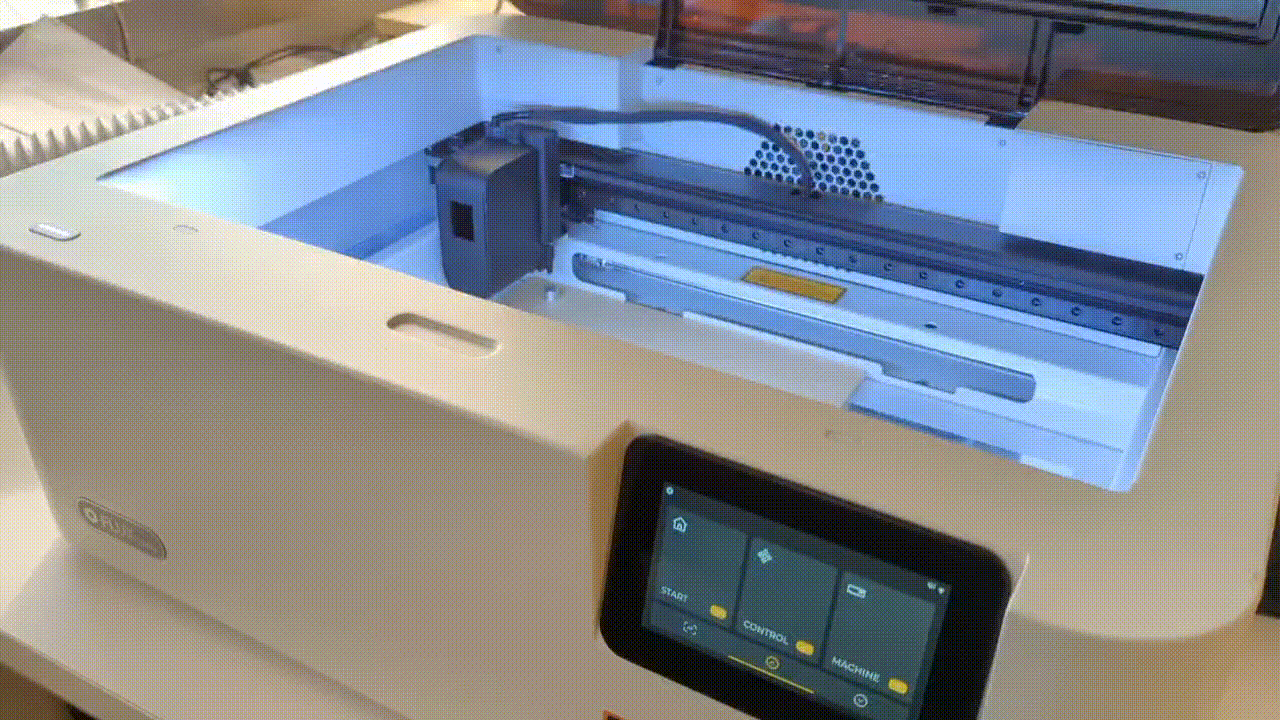

a. 기기 패널의 'AF' 버튼을 길게 누르세요:

b. 기기 왼쪽의 초점 버튼을 두 번 클릭하세요:

4. 프라이밍 스티커 부착: 프라이밍 스티커 한 장을 떼어 사용하지 않은 작업 영역에 부착하세요.

5. 초점 블록을 제거하고 도어를 닫으세요

6. 컴퓨터에서 최신 버전의 Beam Studio를 실행하세요.

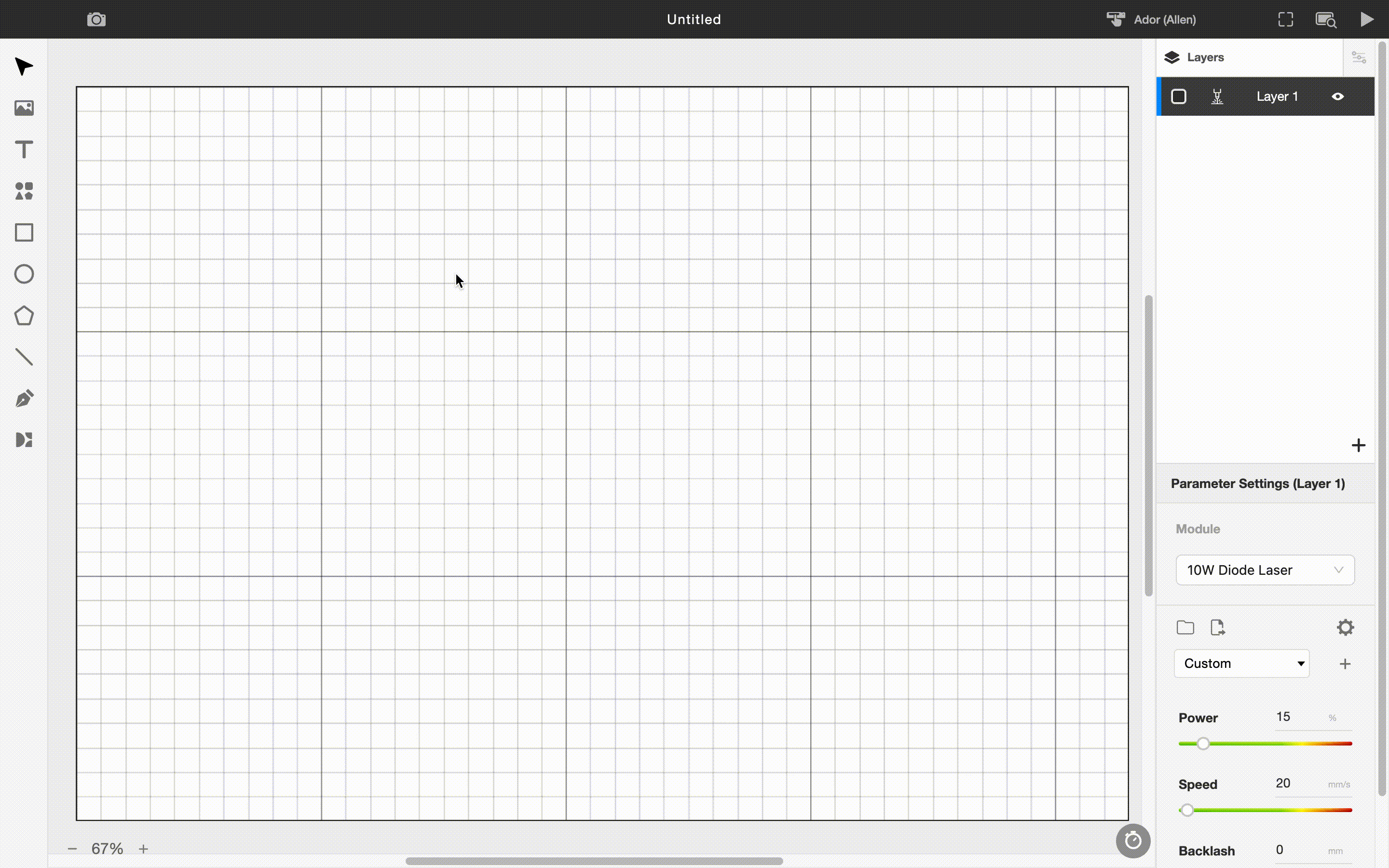

7. 샘플 파일 불러오기: '파일'을 선택하세요 > '예제' > "Ador 인쇄 예시 - 단색"

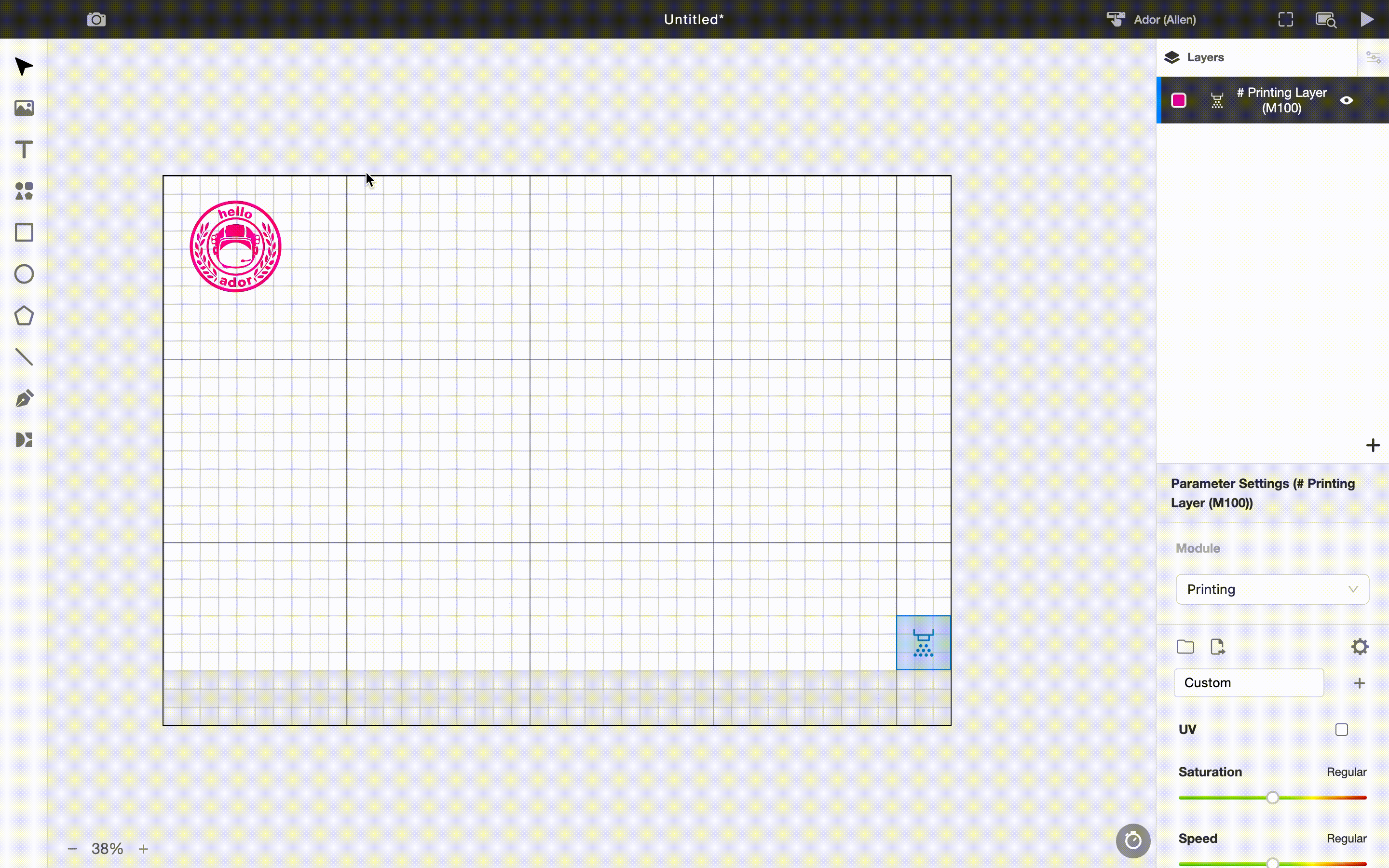

8. 조각 위치 미리보기: 좌측 상단의 카메라 아이콘을 클릭하고 기기 이름을 선택하면 미리보기가 완료됩니다.

9. 샘플 및 프라이밍 영역 이동: 이미지를 원하는 인쇄 위치로 드래그하세요. 프라이밍 영역은 프라이밍 스티커와 일치해야 합니다.

10. 마젠타 잉크 카트리지 설치:

a. 잉크 카트리지를 가볍게 흔듭니다.

b. 보호 클립을 제거합니다.

c. 알코올(99% 이상 권장)을 묻힌 보풀 없는 천으로 프린트헤드를 청소합니다.
청소 시 한 방향으로만 닦아야 하며, 앞뒤로 문지르지 마십시오.

d. 잉크 카트리지를 인쇄 모듈에 장착합니다.

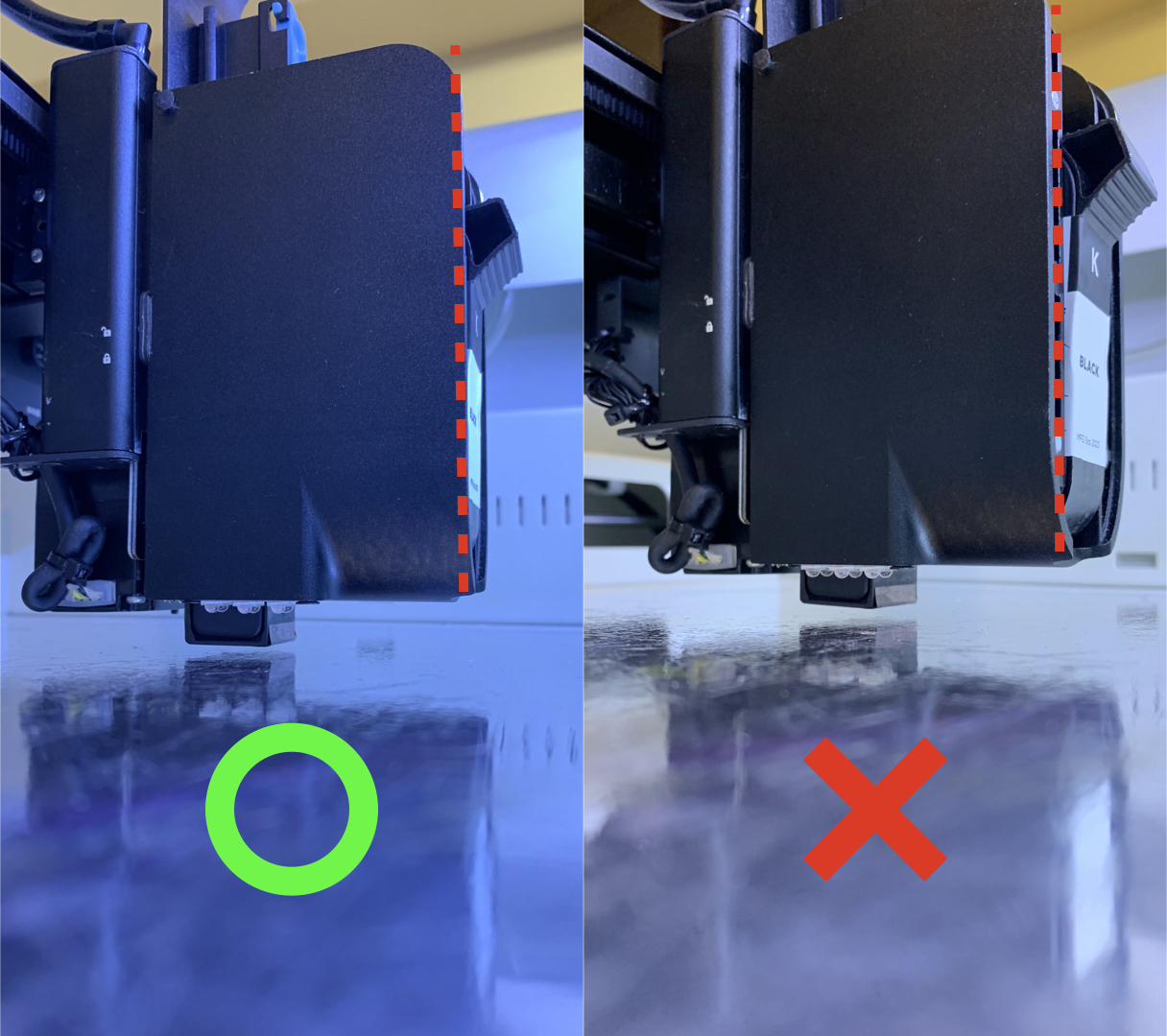

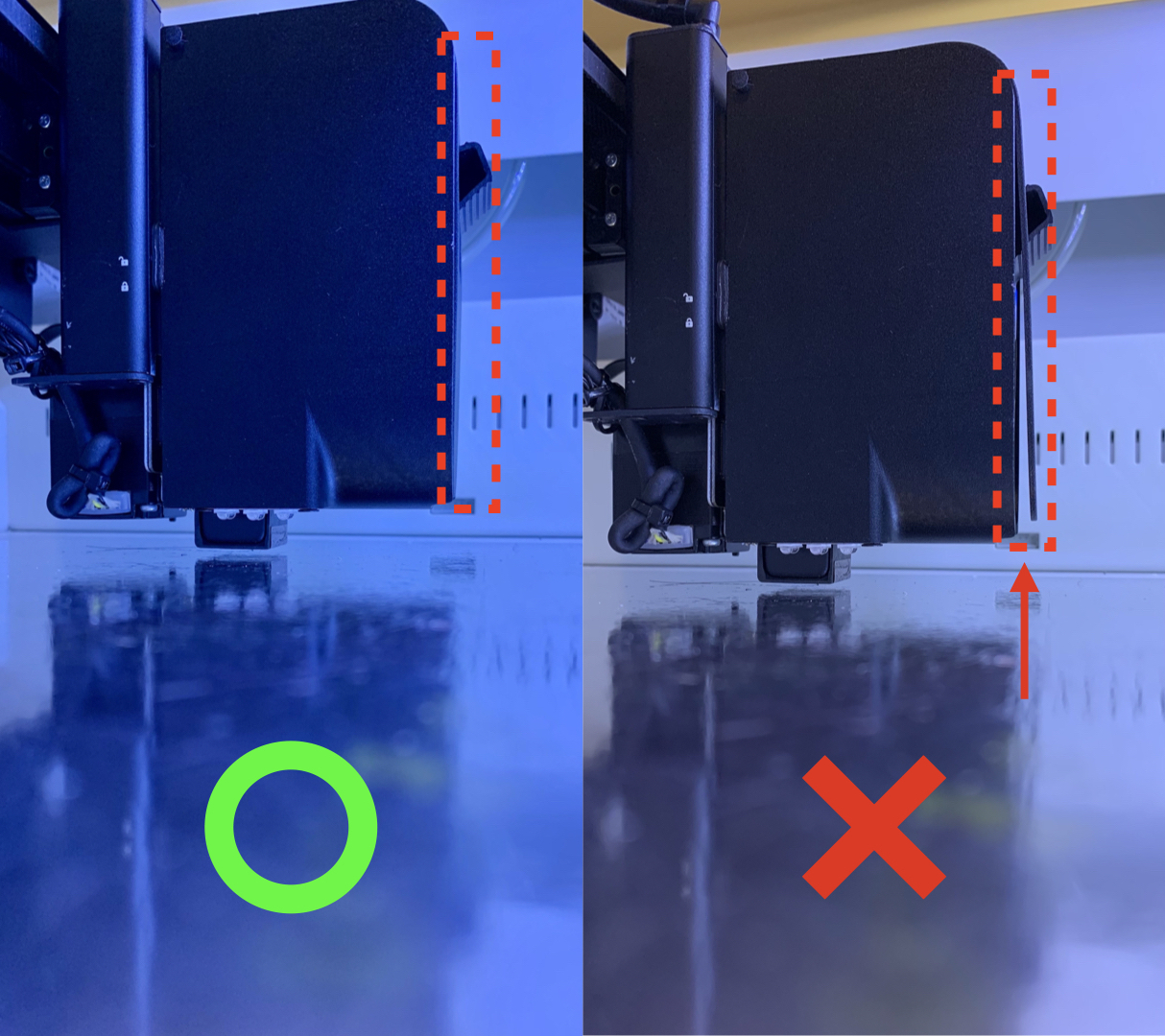

잉크 카트리지가 올바르게 장착되었고 모듈 덮개가 완전히 닫혔는지 확인하세요.

11. 도어 닫기:

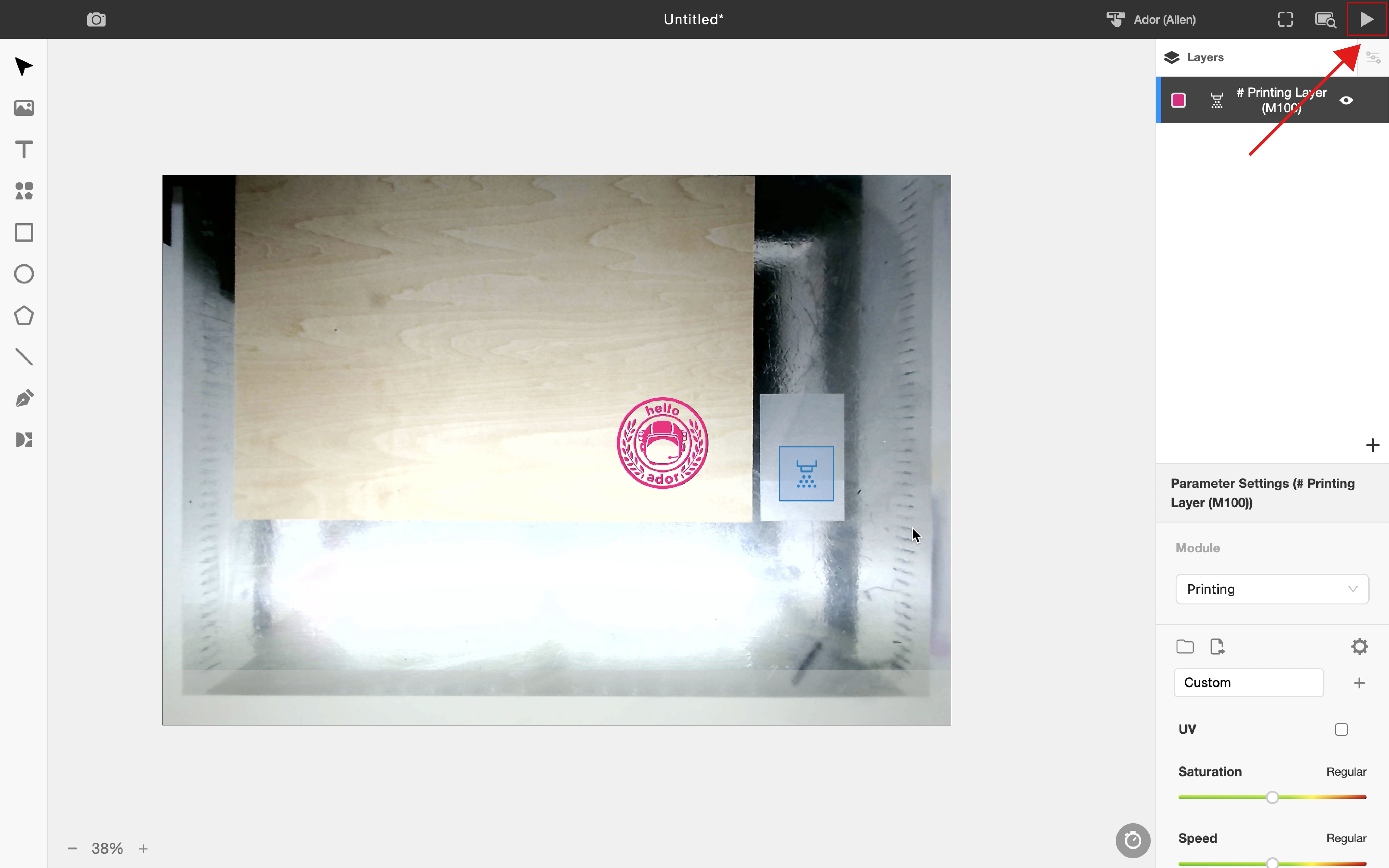

12. 파일 전송: 우측 상단의 화살표 버튼을 클릭하여 파일을 전송합니다.

*주의: 기기 작동 중에는 인쇄 모듈이나 잉크 카트리지를 제거하지 마십시오.

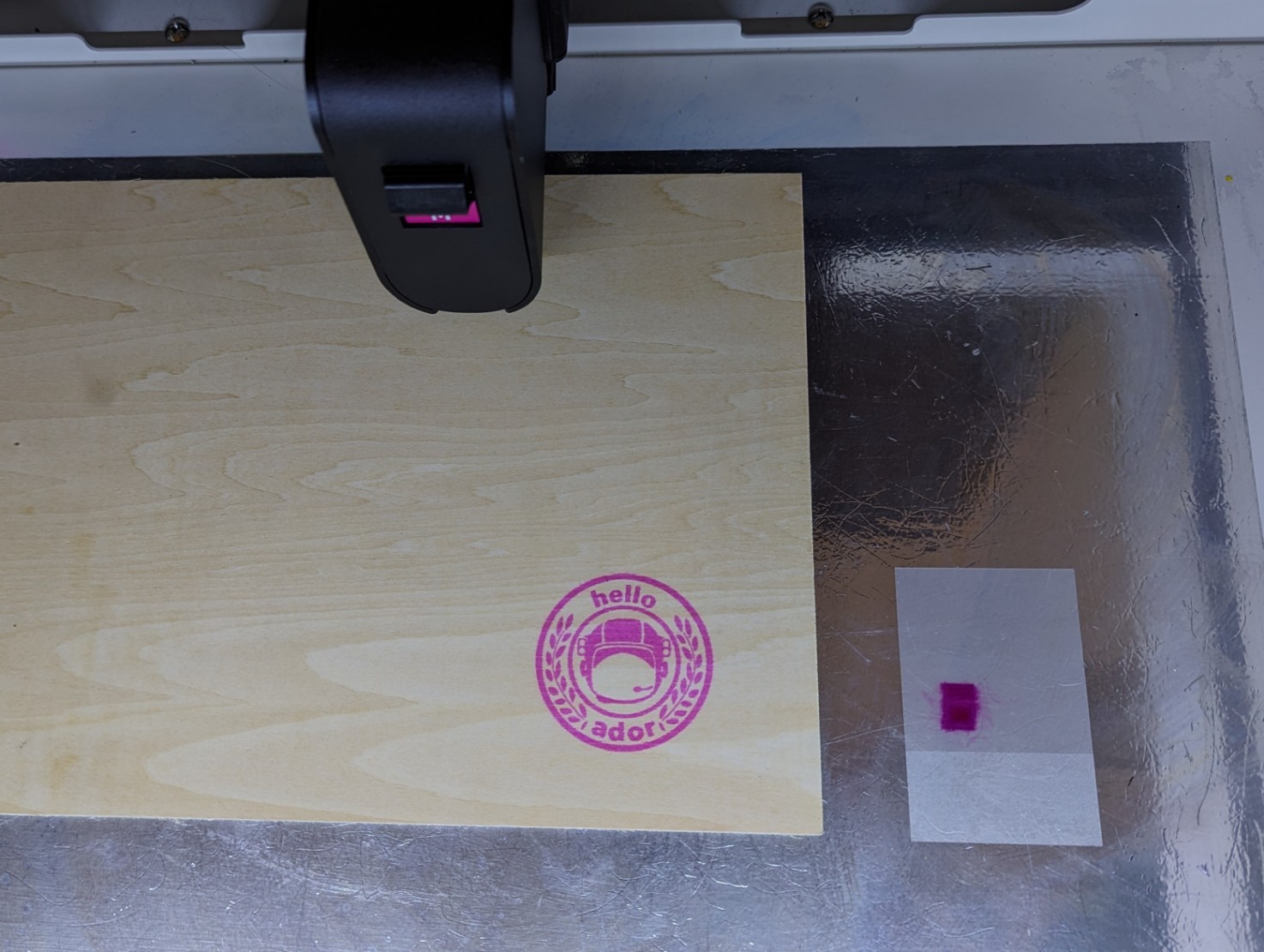

13. 인쇄 후, 동일한 방법으로 프린트헤드를 다시 청소한 다음 보호 클립을 재장착합니다.

인쇄 결과가 흐릿하거나 선명하지 않거나 색상이 연하면 레이저 헤드의 초점이 정확히 맞춰졌는지 확인하세요.
정확하다면 재료의 적합성/매개변수를 확인하고 다음에서 문제 해결 방법을 찾아보세요: Ador - 인쇄 품질 불량/인쇄 결과 정렬 오류
