Ador 확장 베이스 - 포장 풀기 및 설치

설명

이 문서는 Ador 확장 베이스를 설치하는 포괄적이고 단계별 가이드를 제공합니다.
설치 과정을 위해 아래 지침을 따라 주세요.

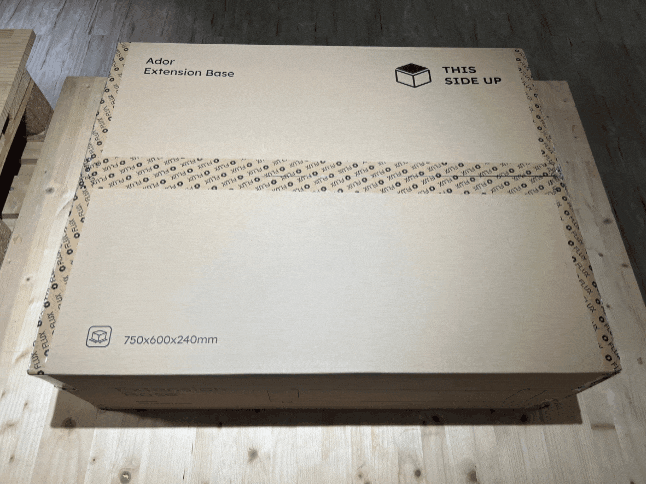

포장 풀기:

#	품목	수량	사진
1	확장 베이스	1개
2	허니컴 (가이드)	1개

1단계

레이저 또는 프린팅 모듈이 설치되어 있다면 제거하세요.

2단계

Ador의 메탈 베이스를 제거하세요.
금속 베이스를 제거하려면 이 두 개의 나사를 풀어주세요.

기기를 약간 들어 올리고 베이스를 직접 꺼내어 금속 베이스를 제거하세요.

3단계

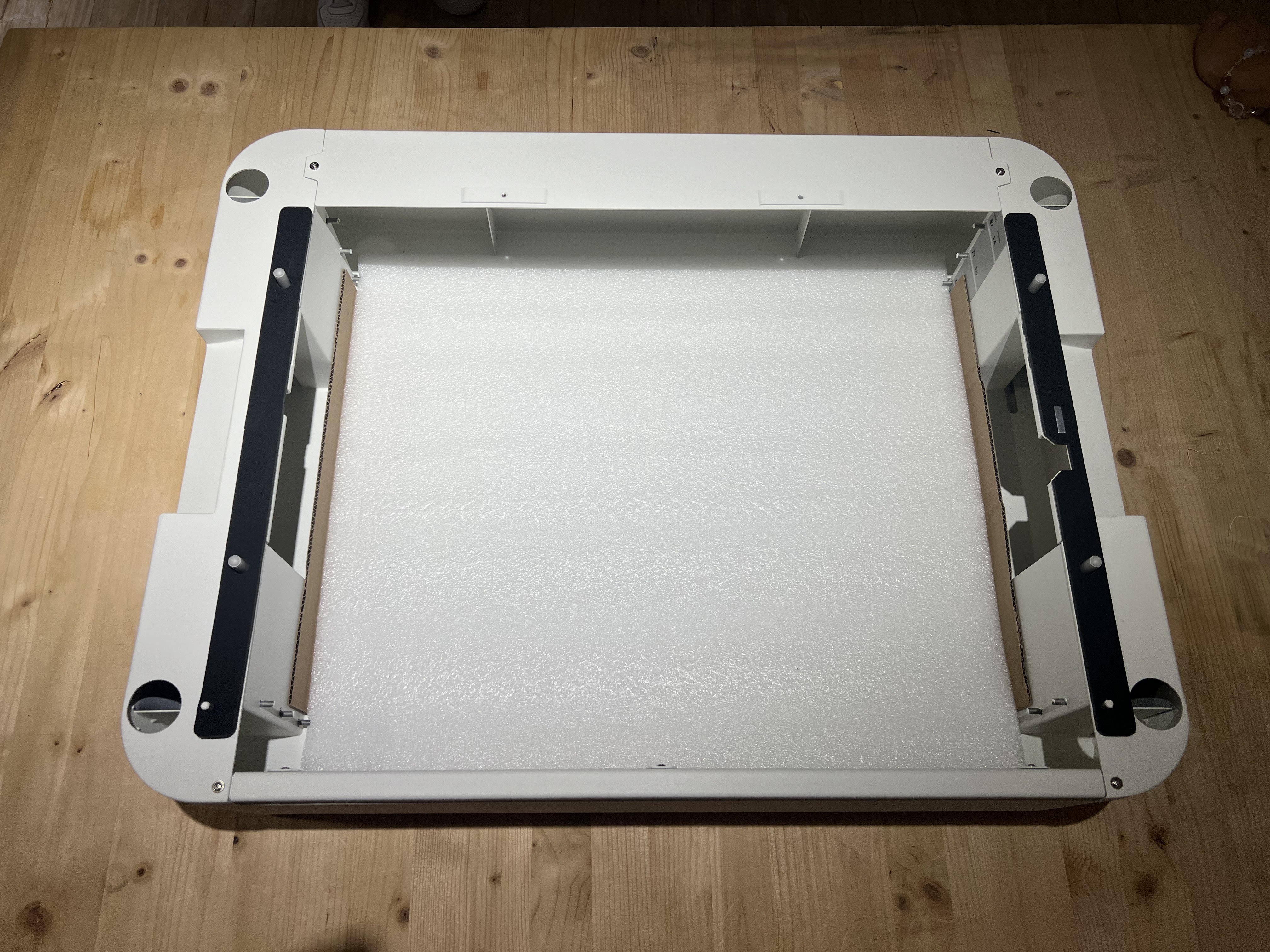

확장 베이스의 포장을 풀고 허니컴을 제거하세요.
빨간색 원으로 표시된 개체 높이 표시를 찾으세요. 전체 확장 베이스를 평평한 표면에 놓고 베이스를 마주 보면 개체 높이 표시가 오른쪽에 있도록 하세요.

4단계

기기를 들어 올리고 Ador의 고무 받침을 4개의 구멍에 넣어 기기와 확장 베이스를 조립하세요. 높이 표시는 터치 스크린과 같은 면에 있어야 하며 오른쪽에 위치합니다.

Passthrough 버전(EU에서는 사용할 수 없음)	Non-Passthrough 버전

선택 단계

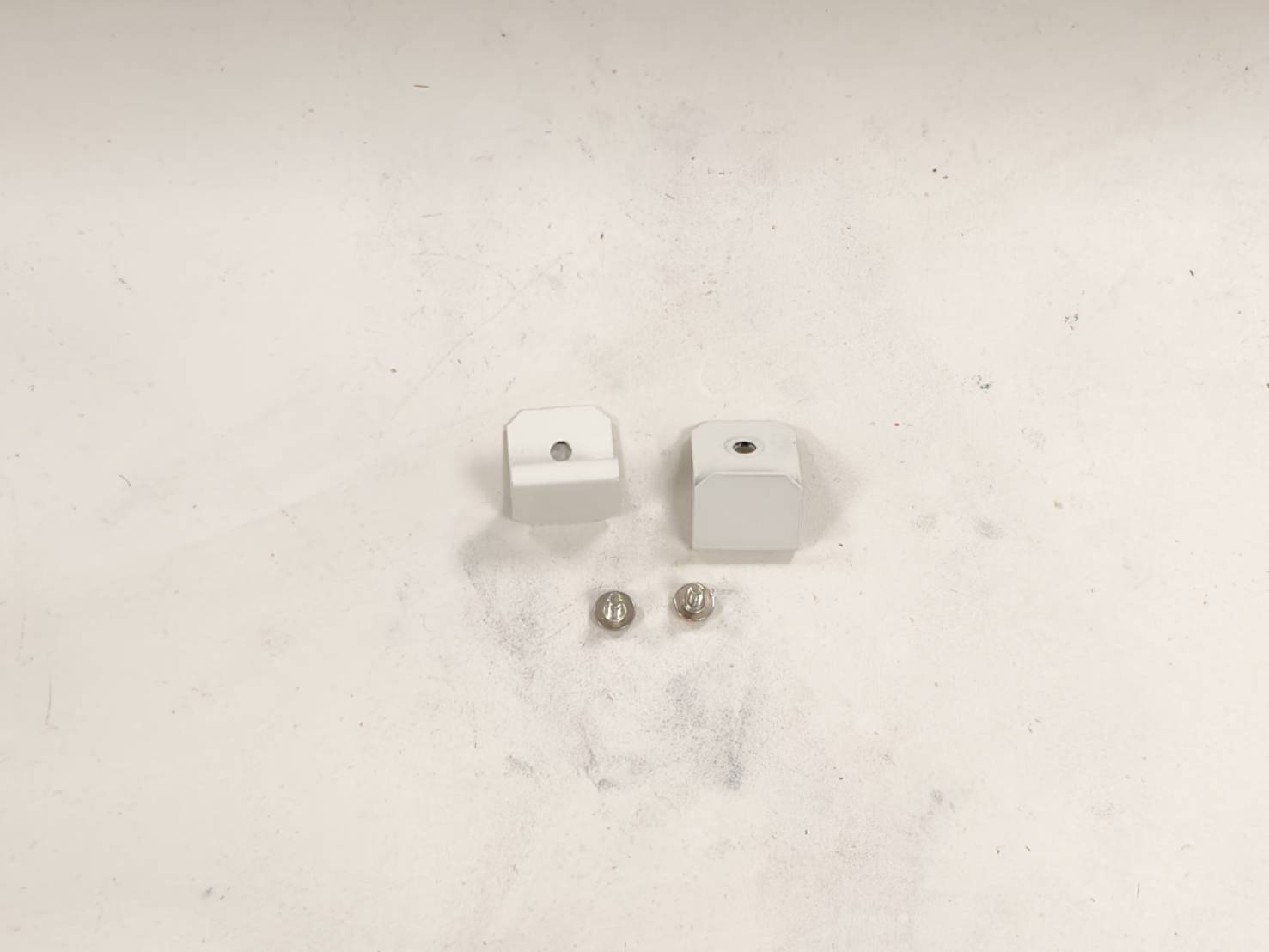

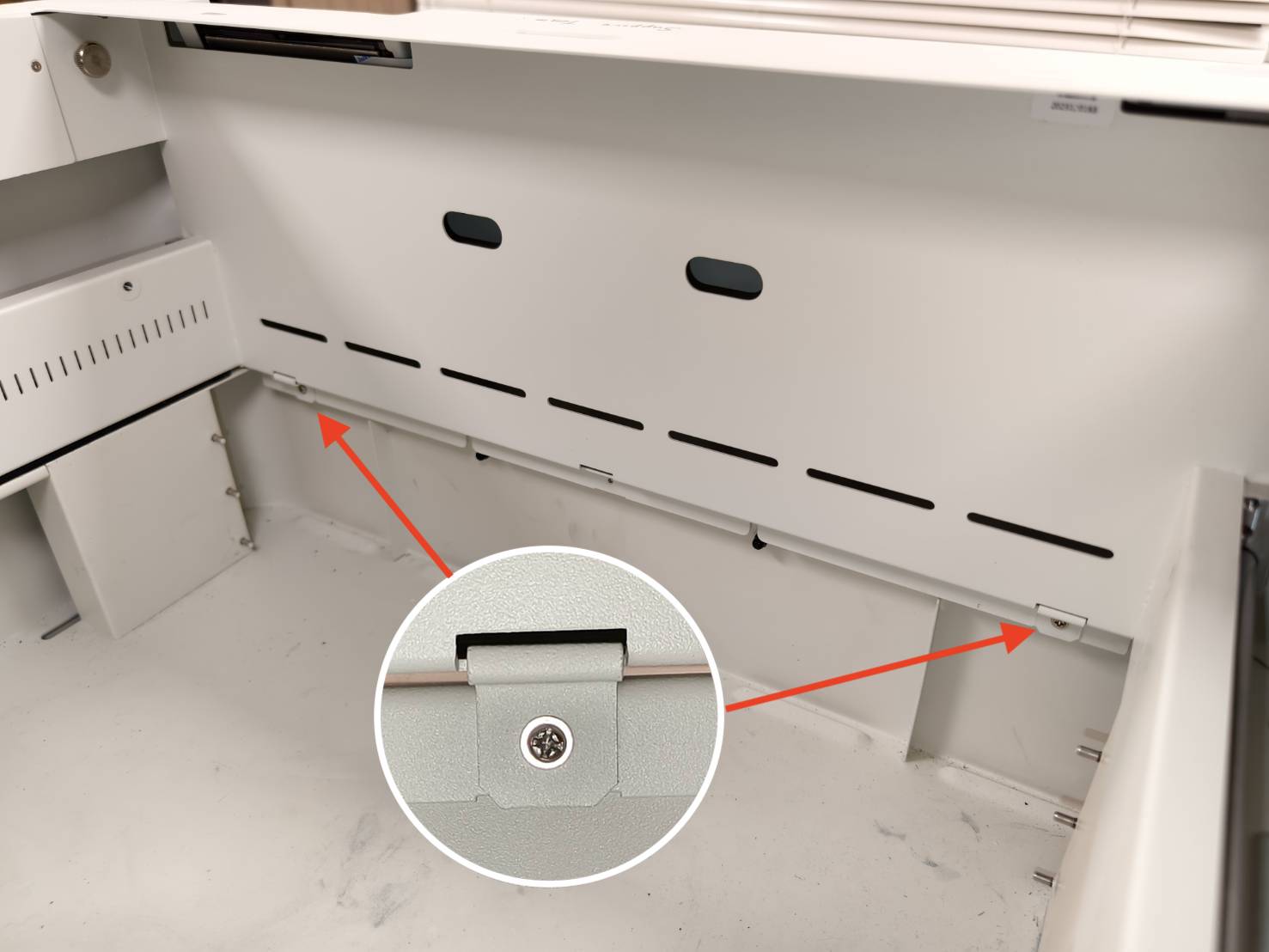

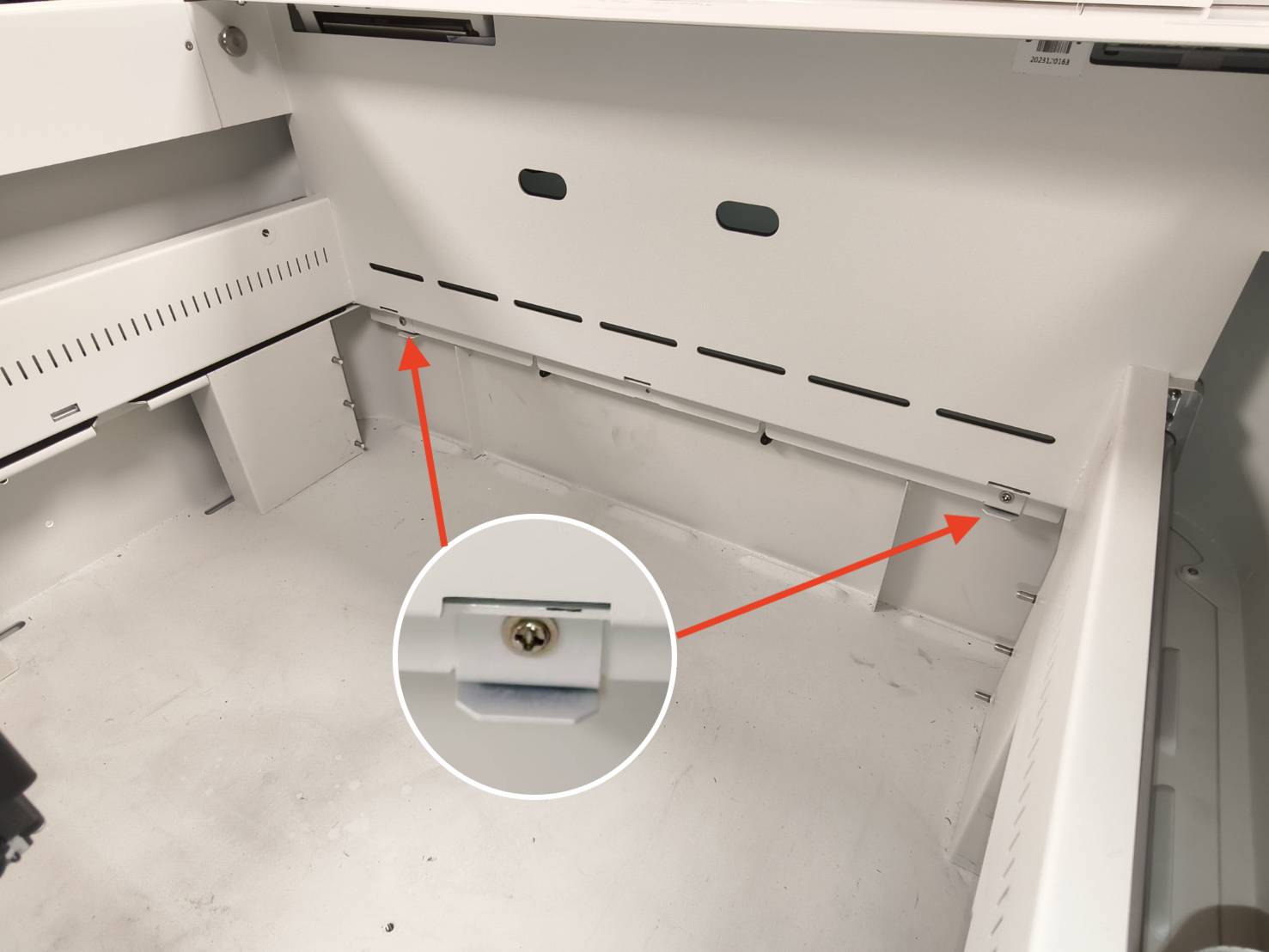

베이스에 따라 전면 프레임에 2개 또는 3개의 클립이 부착되어 있습니다. 이 클립은 기기와 베이스를 제자리에 고정합니다. 클립을 적용하거나 적용하지 않아도 베이스의 기능에는 영향을 미치지 않습니다.
따라서 이 단계는 선택 사항입니다.

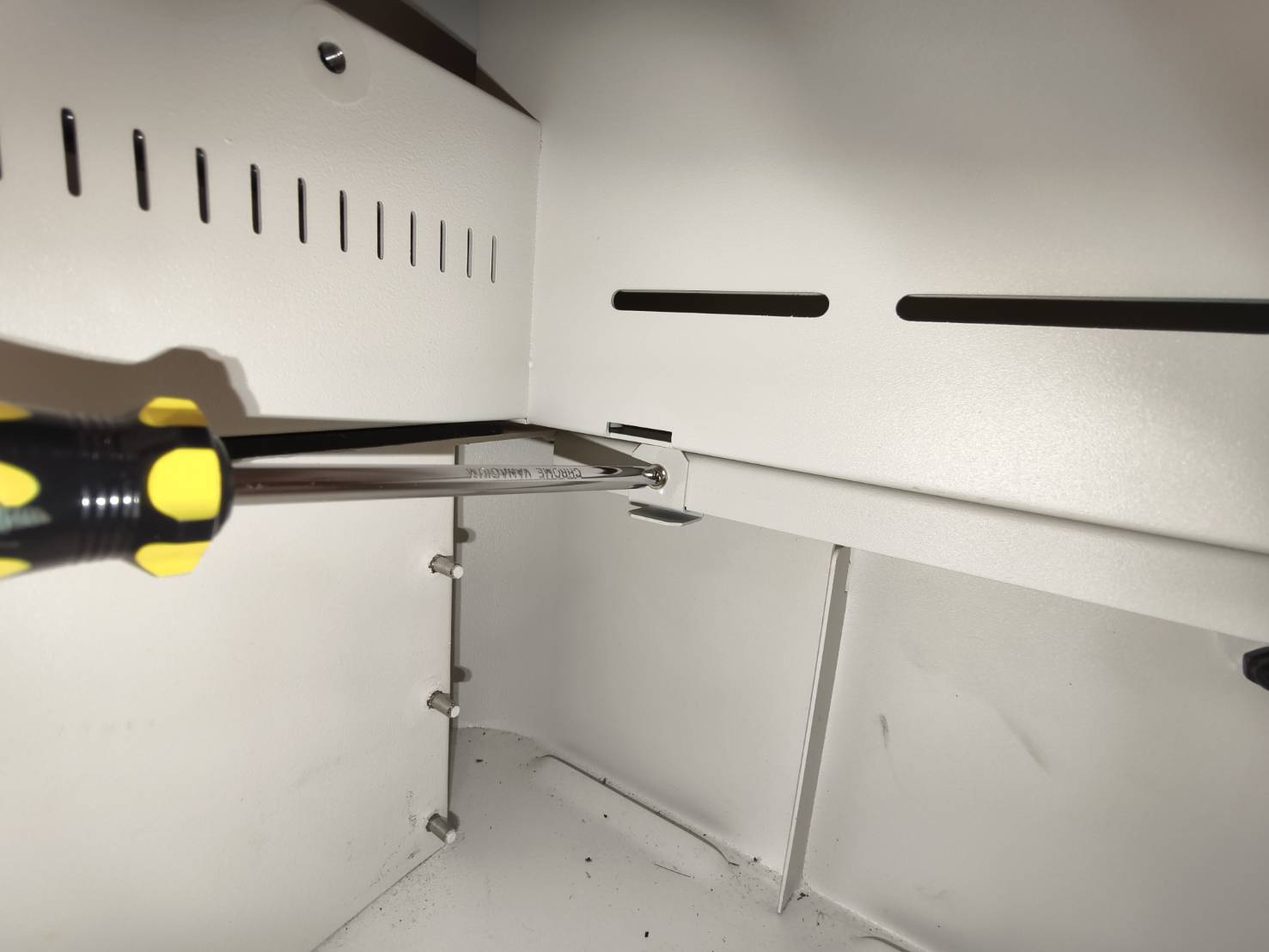

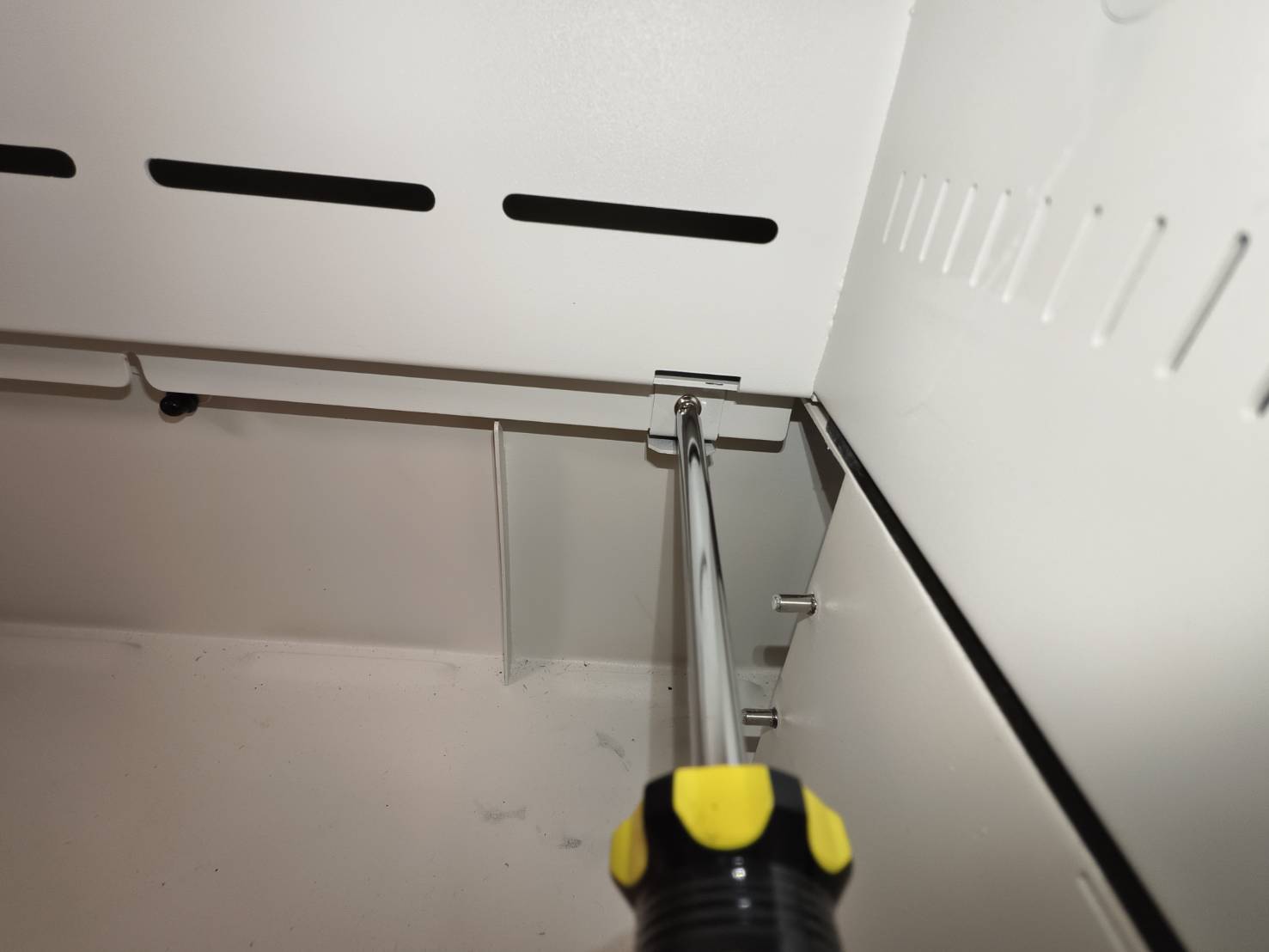

1. 십자 드라이버로 클립을 분리하세요.

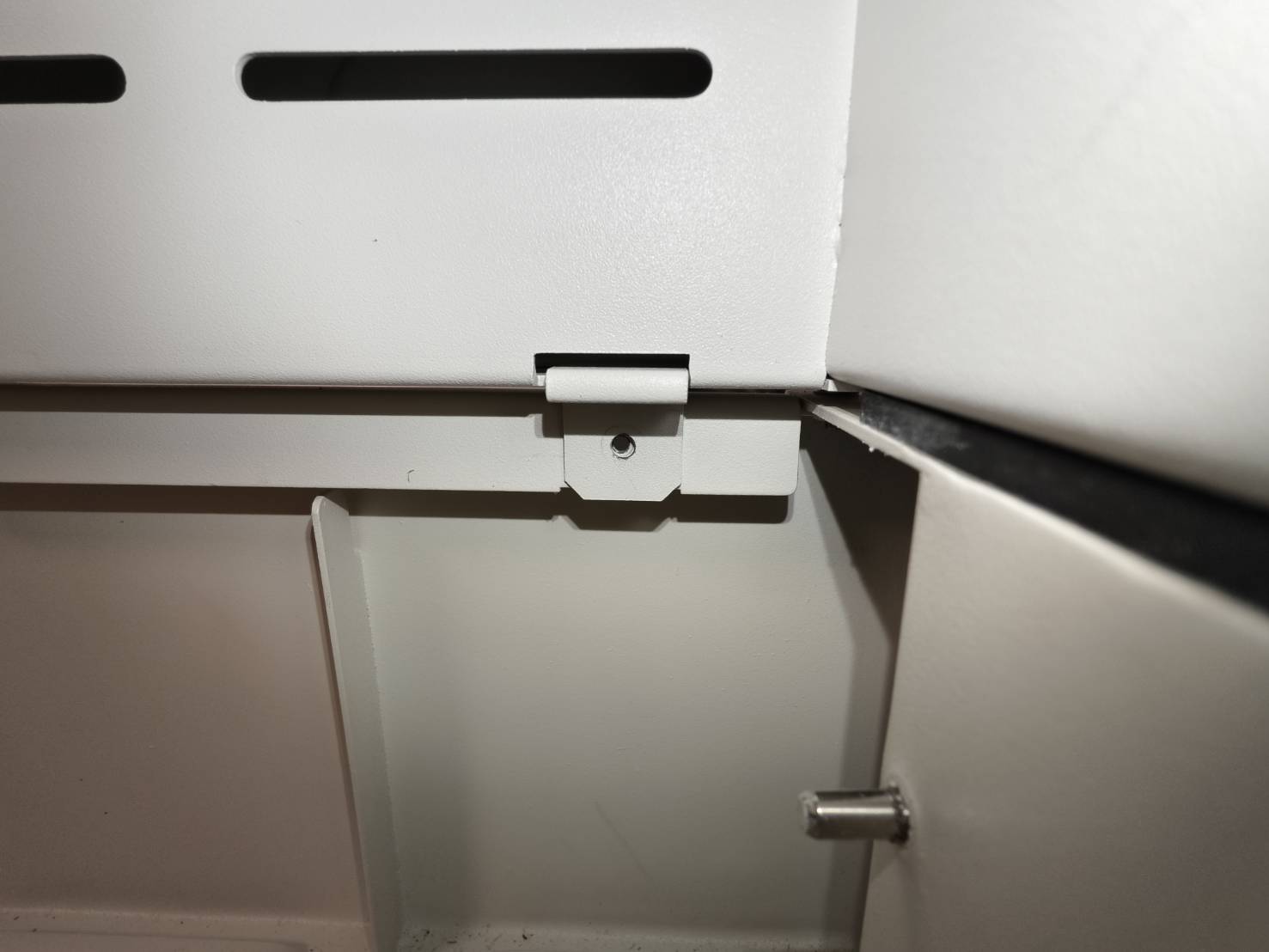

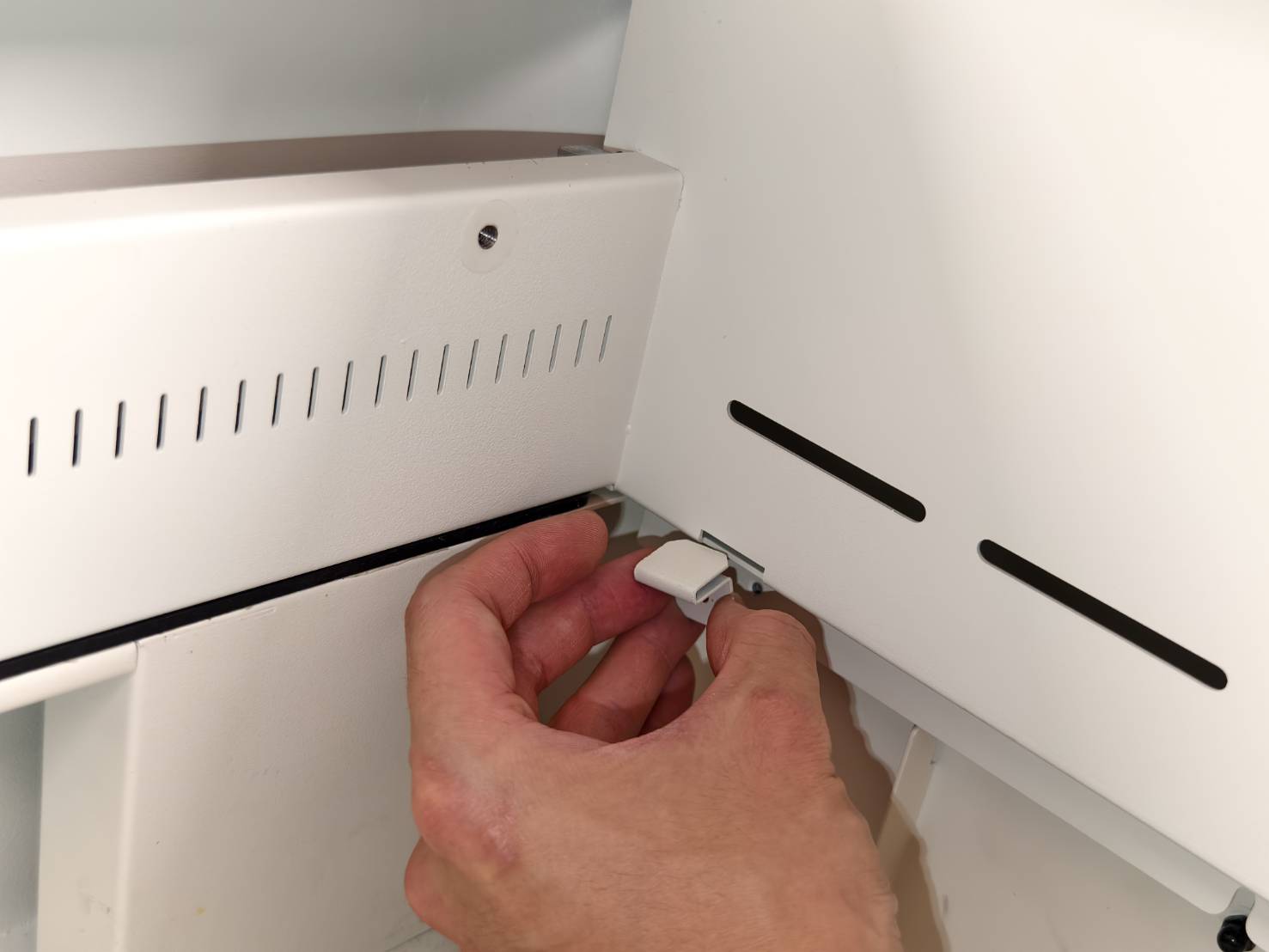

2. 기기와 베이스 사이의 설계된 구멍에 클립을 삽입하세요.

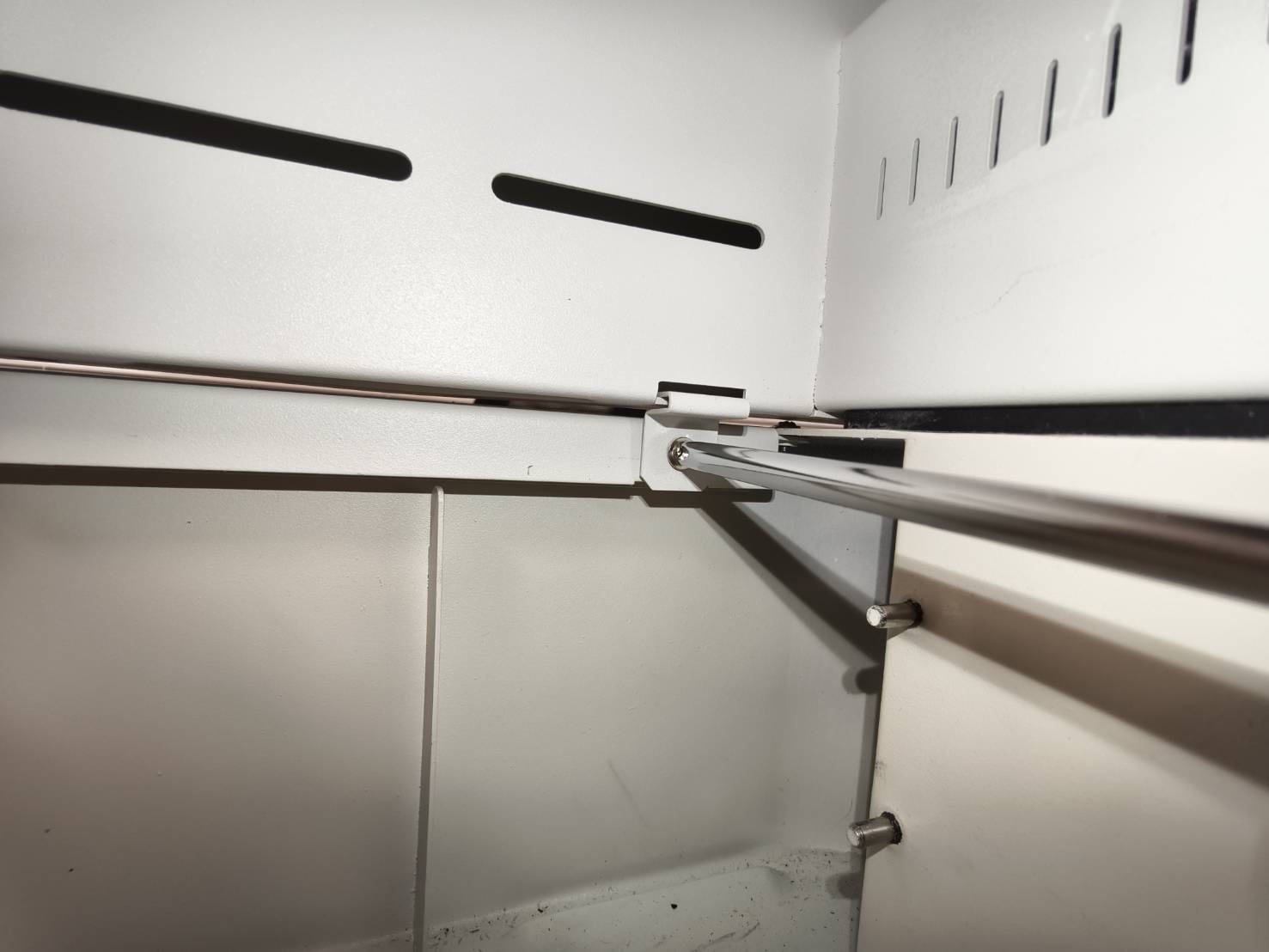

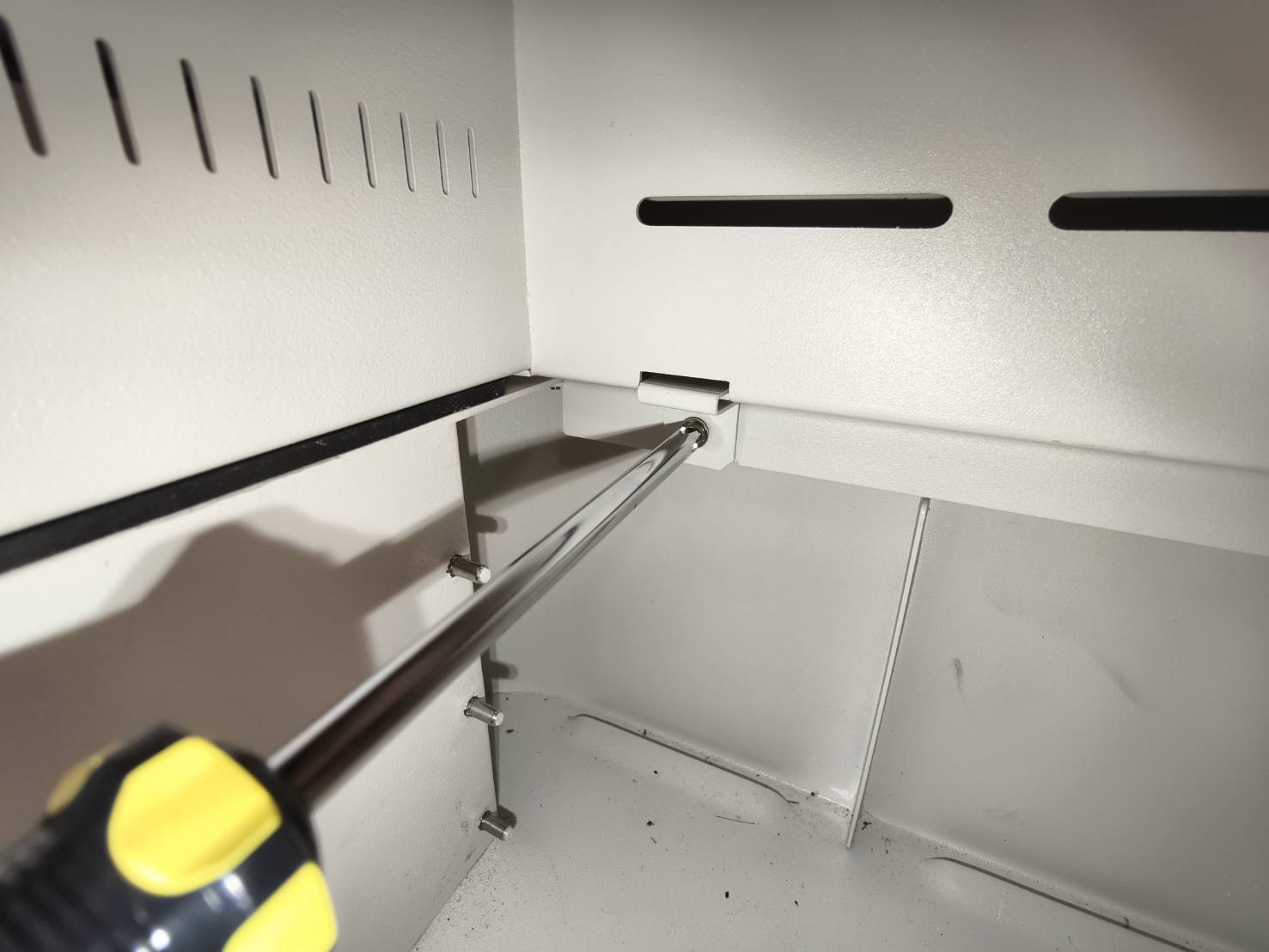

3. 클립을 나사로 고정하세요.

4. 완료
