설명
이 문서는 FLUX Chuck Rotary를 사용하여 조각 작업을 시작하는 방법을 안내합니다.
그러나 첫 조각 작업을 시작하기 전에 FLUX Chuck 사용 설명서 를 반드시 읽어보시기를 강력히 권장합니다.
1단계
다음 단계로 진행하기 전에 Ador 확장 베이스가 올바르게 설치되었는지 확인하십시오.
(가이드 링크: Ador 확장 베이스 - 개봉 및 설치)
| 패스스루 버전 (EU 지역에서는 사용 불가) | 비패스스루 버전 |
2단계
Ador의 로터리 기능을 사용하려면 다음 소프트웨어 및 펌웨어 버전이 설치되어 있는지 확인하십시오.
|
Beam Studio 버전 2.4.2 이상 (가이드) |
펌웨어 버전 5.3.5 이상. (가이드) |
|
|
|
3단계
상자에서 케이블을 찾아 7핀 쪽을 기기 오른쪽에 삽입하세요. 기기의 케이블 소켓은 베이스 상단과 기기 하단 사이에 있습니다.

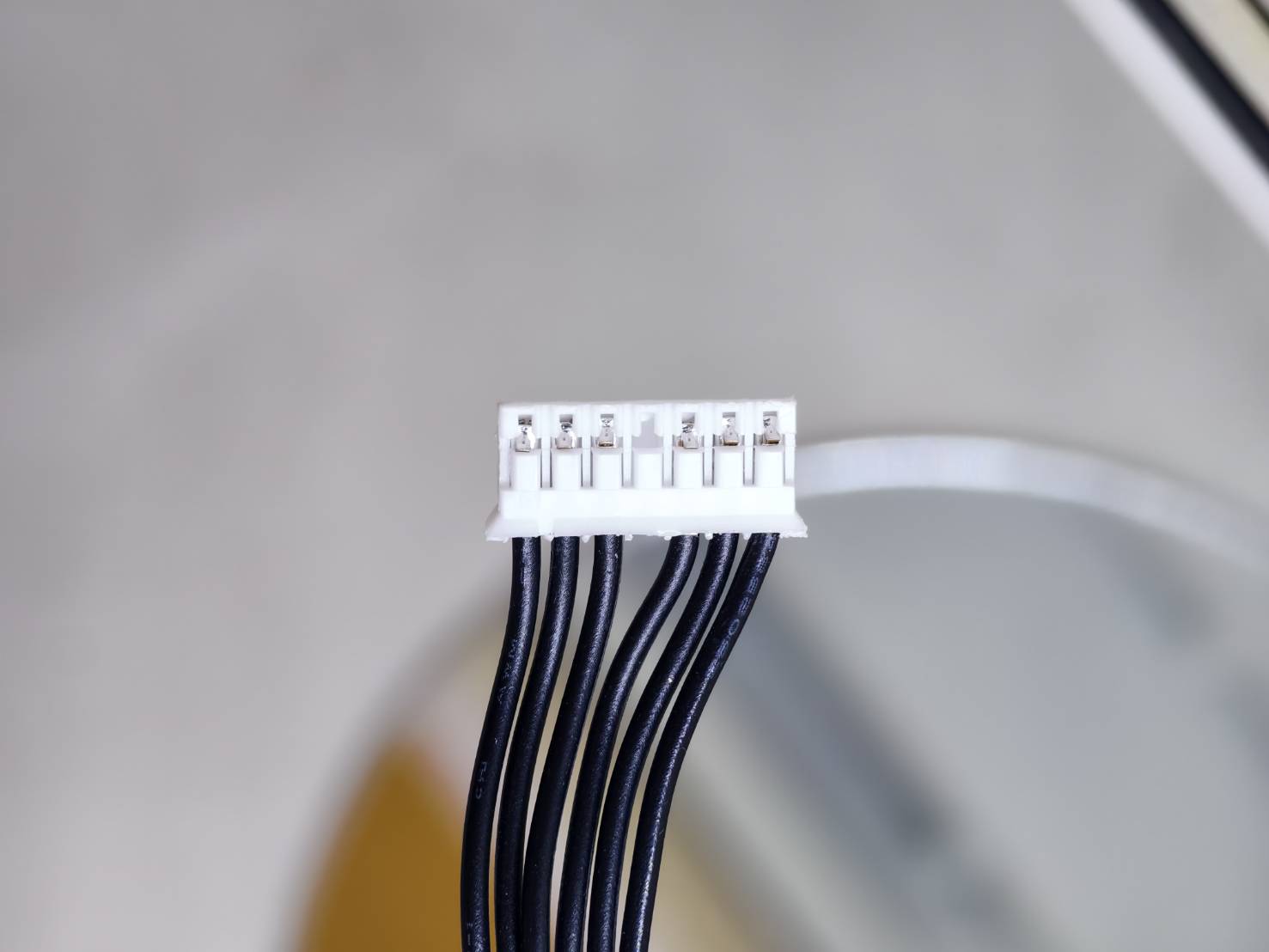

- 상자에서 케이블의 7핀 쪽을 찾으세요. (가운데 핀은 비어 있습니다.)

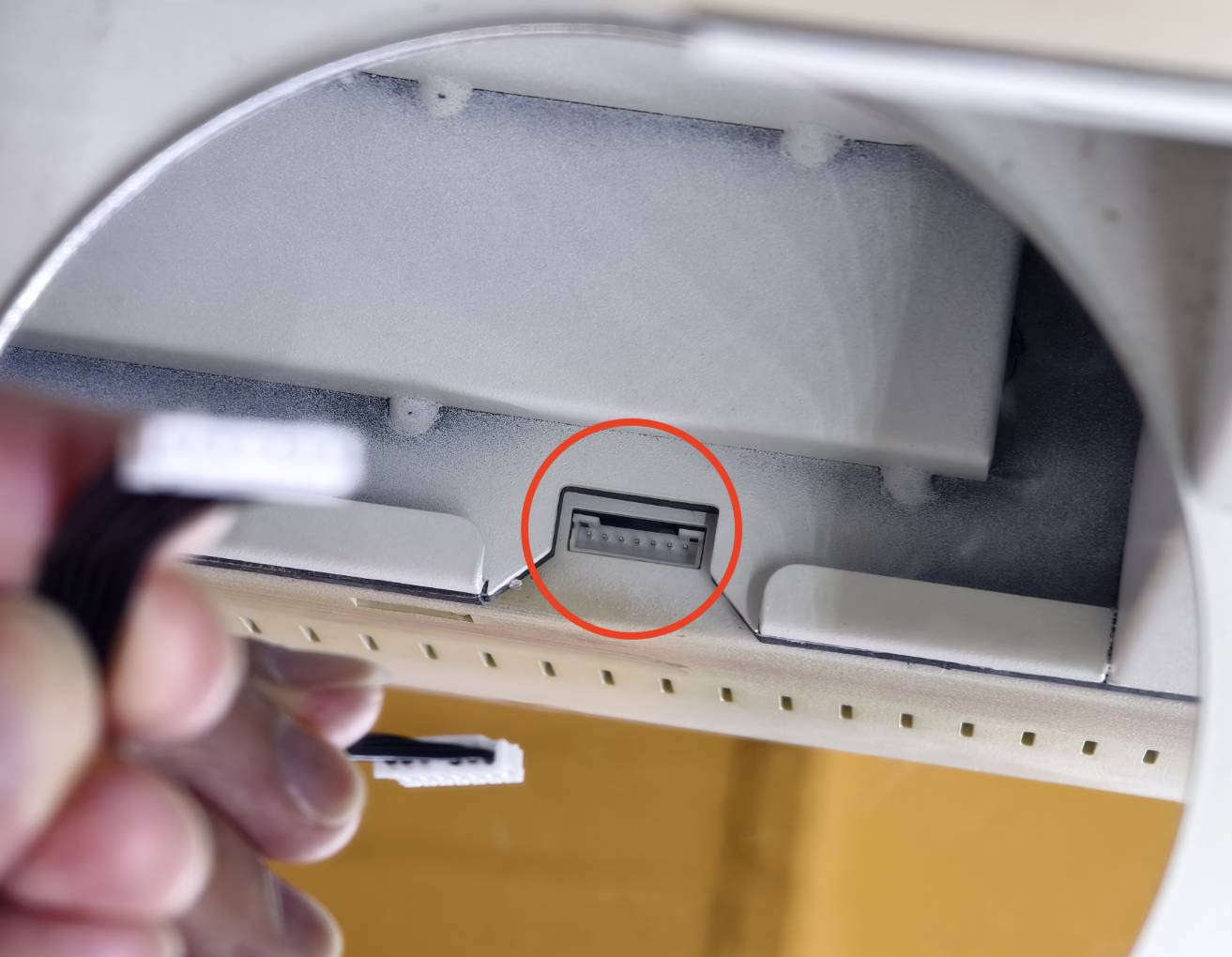

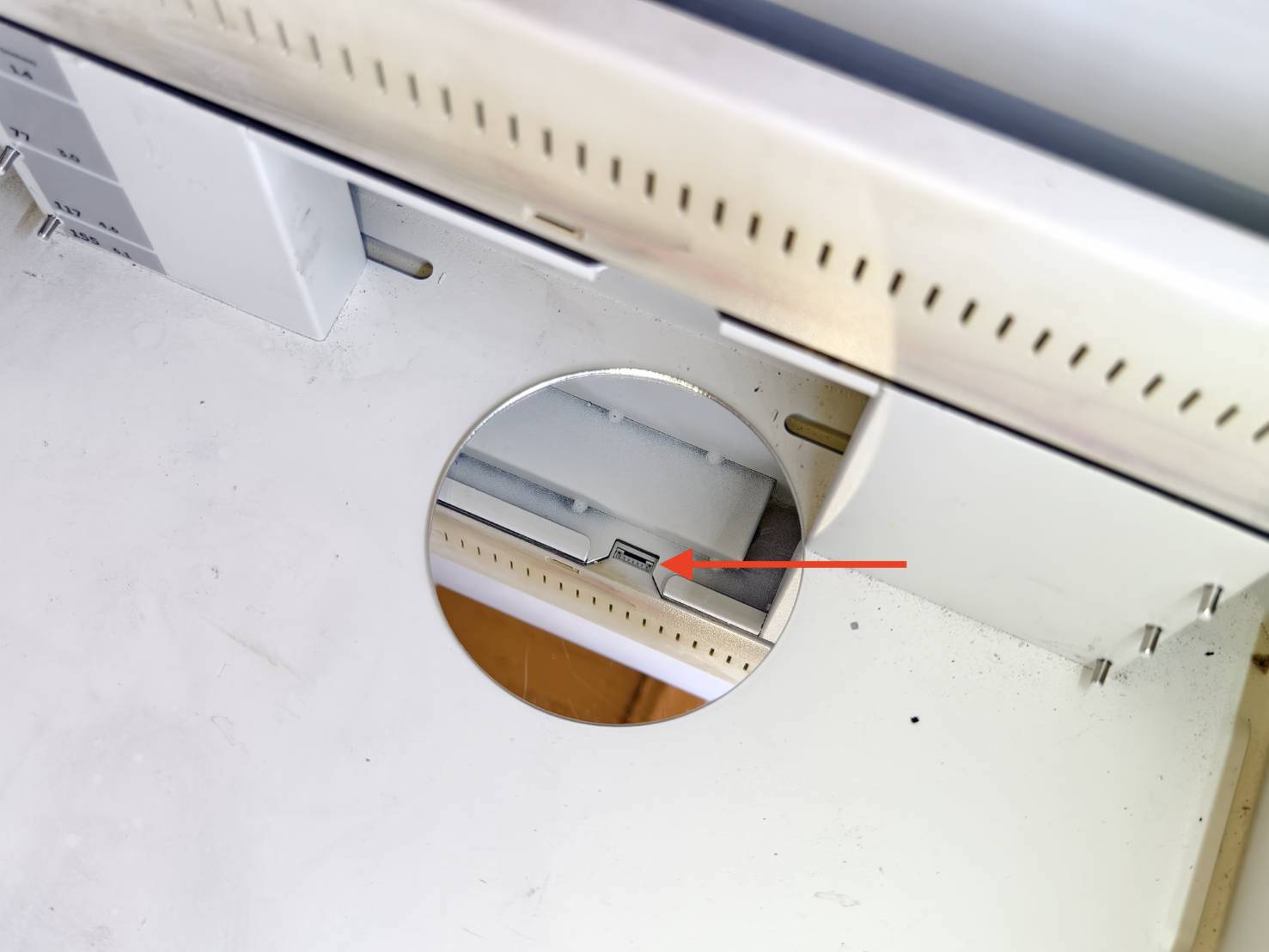

- 기기 오른쪽에 있는 케이블 소켓을 찾으세요. 거울 사용을 강력히 권장합니다.

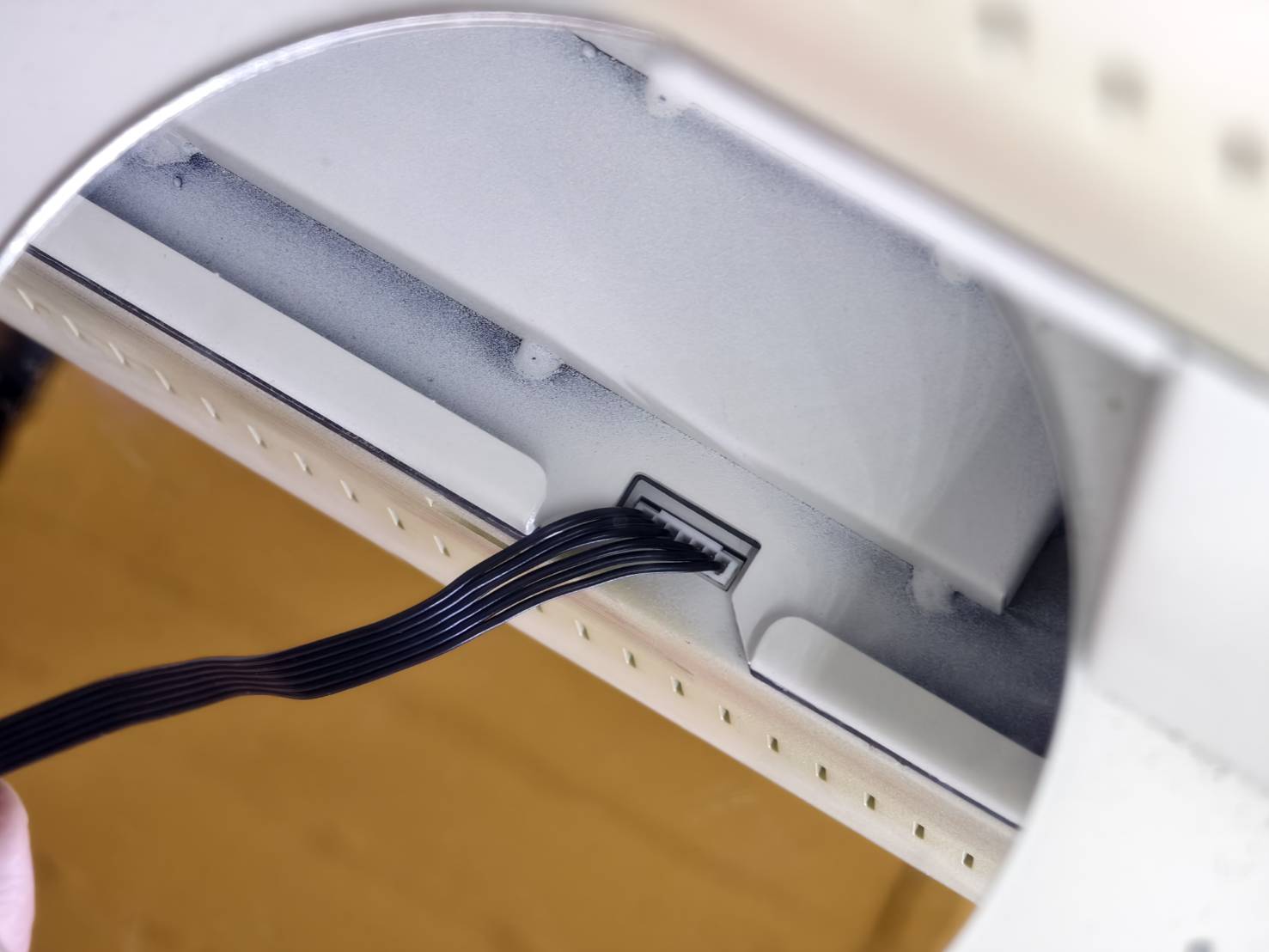

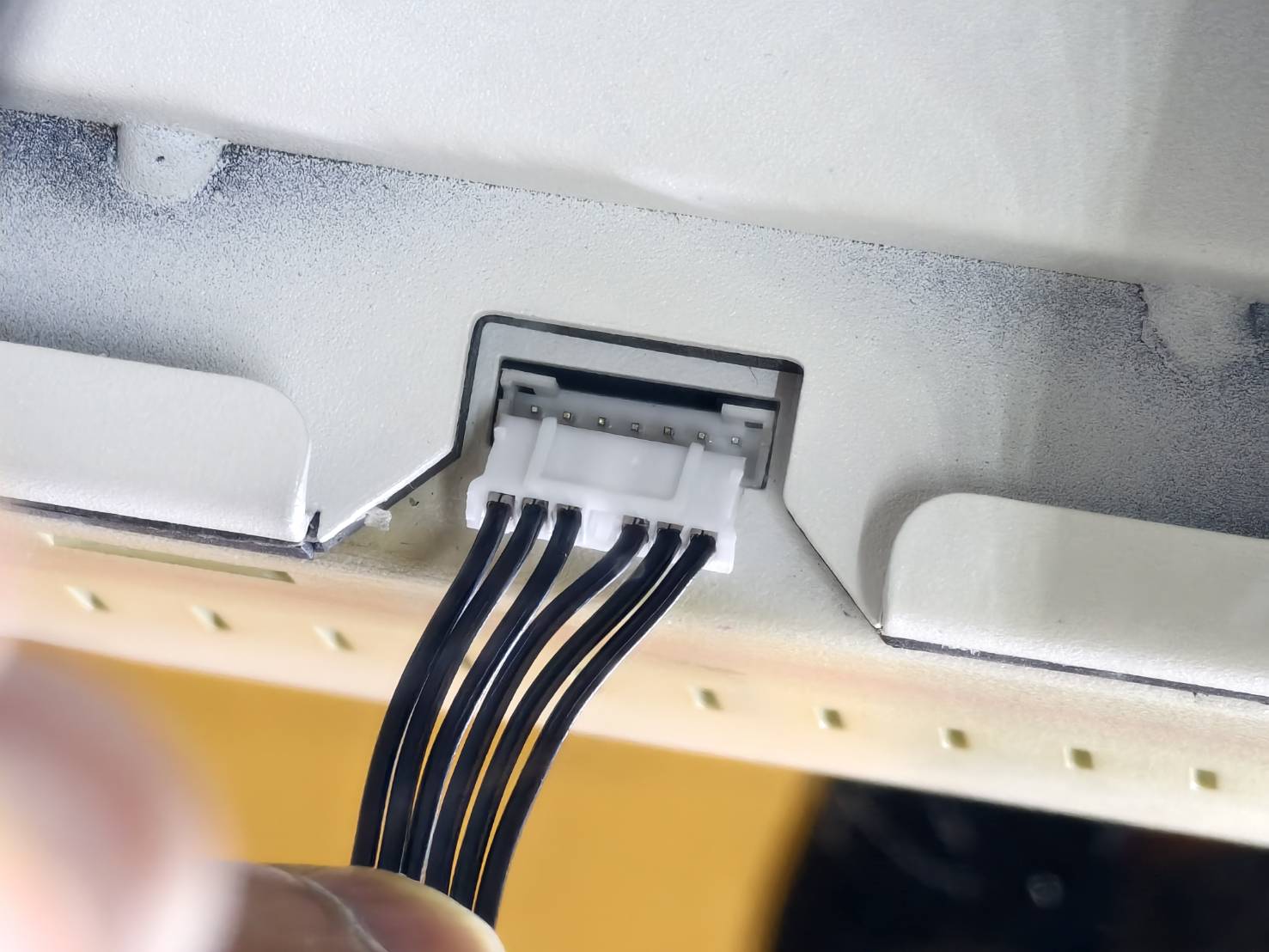

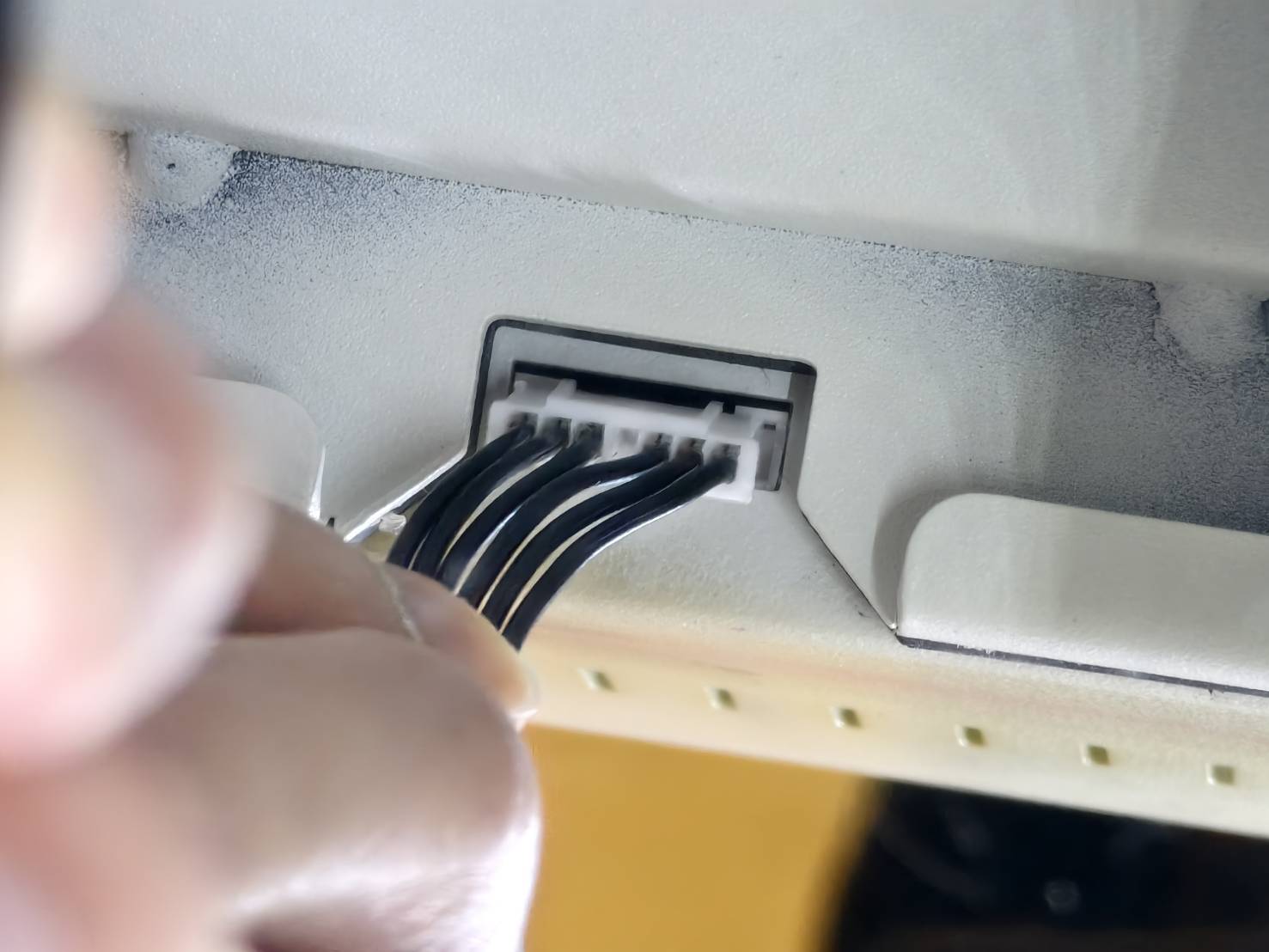

- 케이블을 삽입하고, 케이블 방향이 올바른지 확인하세요.

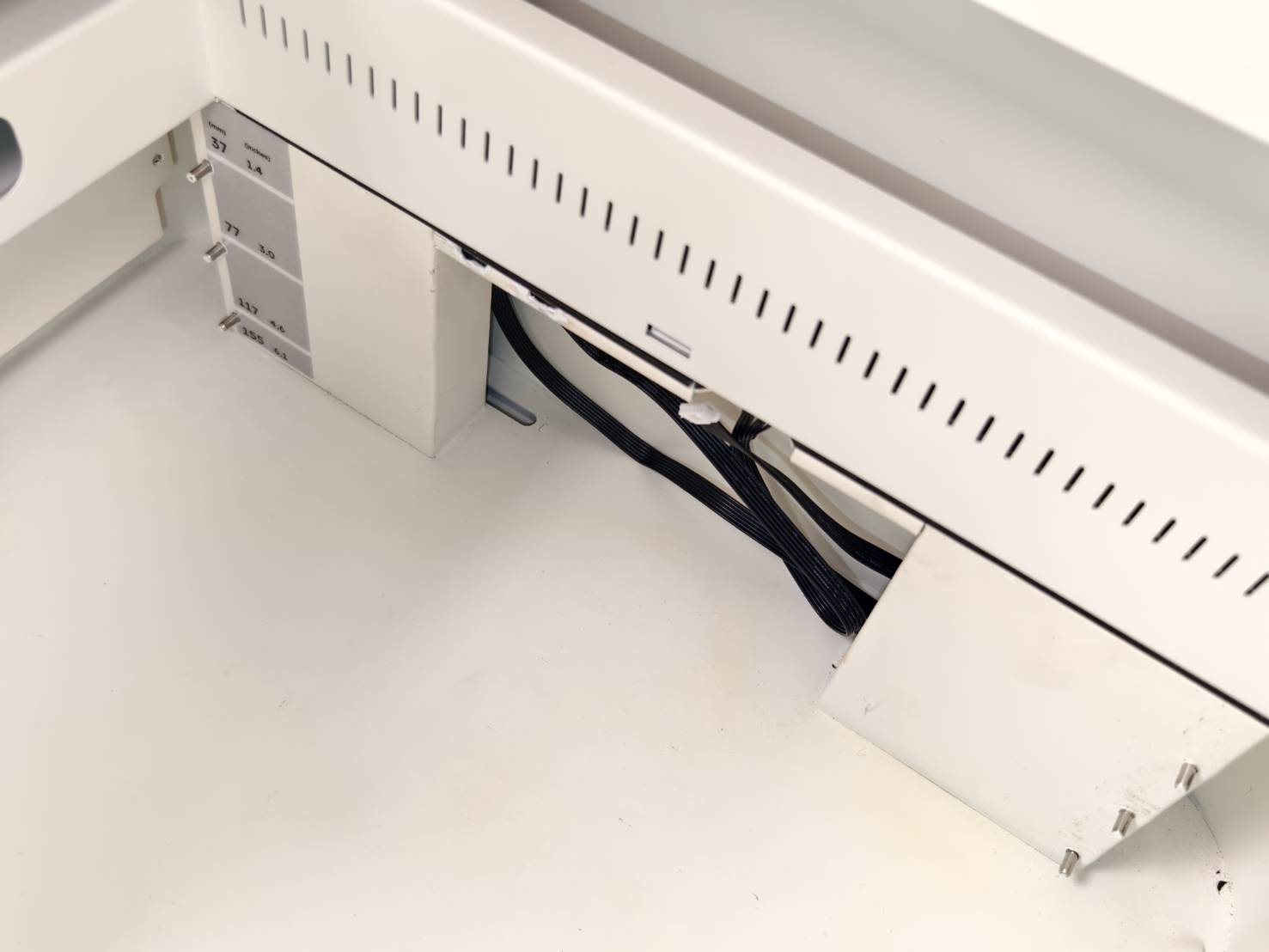

- 남은 케이블을 임시로 공간에 넣어두세요.
4단계
재료의 직경에 따라 허니콤을 설치하거나 설치하지 않을 수 있습니다.
-

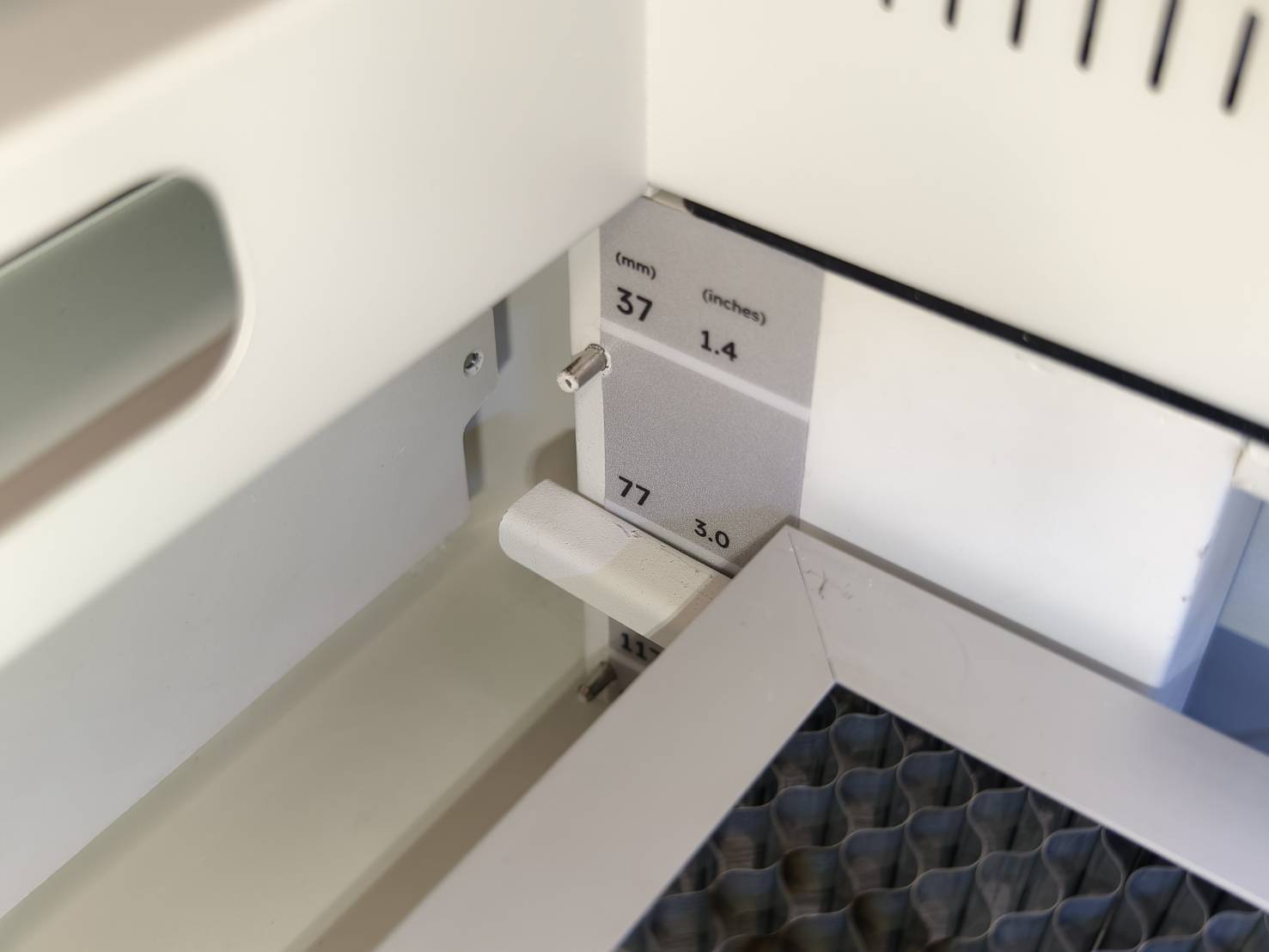

재료의 직경이 50mm 미만이거나 둘레가 157mm 미만인 경우, 허니콤을 하단 레이어(117mm/4.6 inches)에 반드시 설치해야 합니다.
허니콤 설치에 대한 자세한 내용은 해당 문서를 참조하세요. - 재료가 위에서 언급한 크기보다 큰 경우에는 허니콤이 필요하지 않습니다.

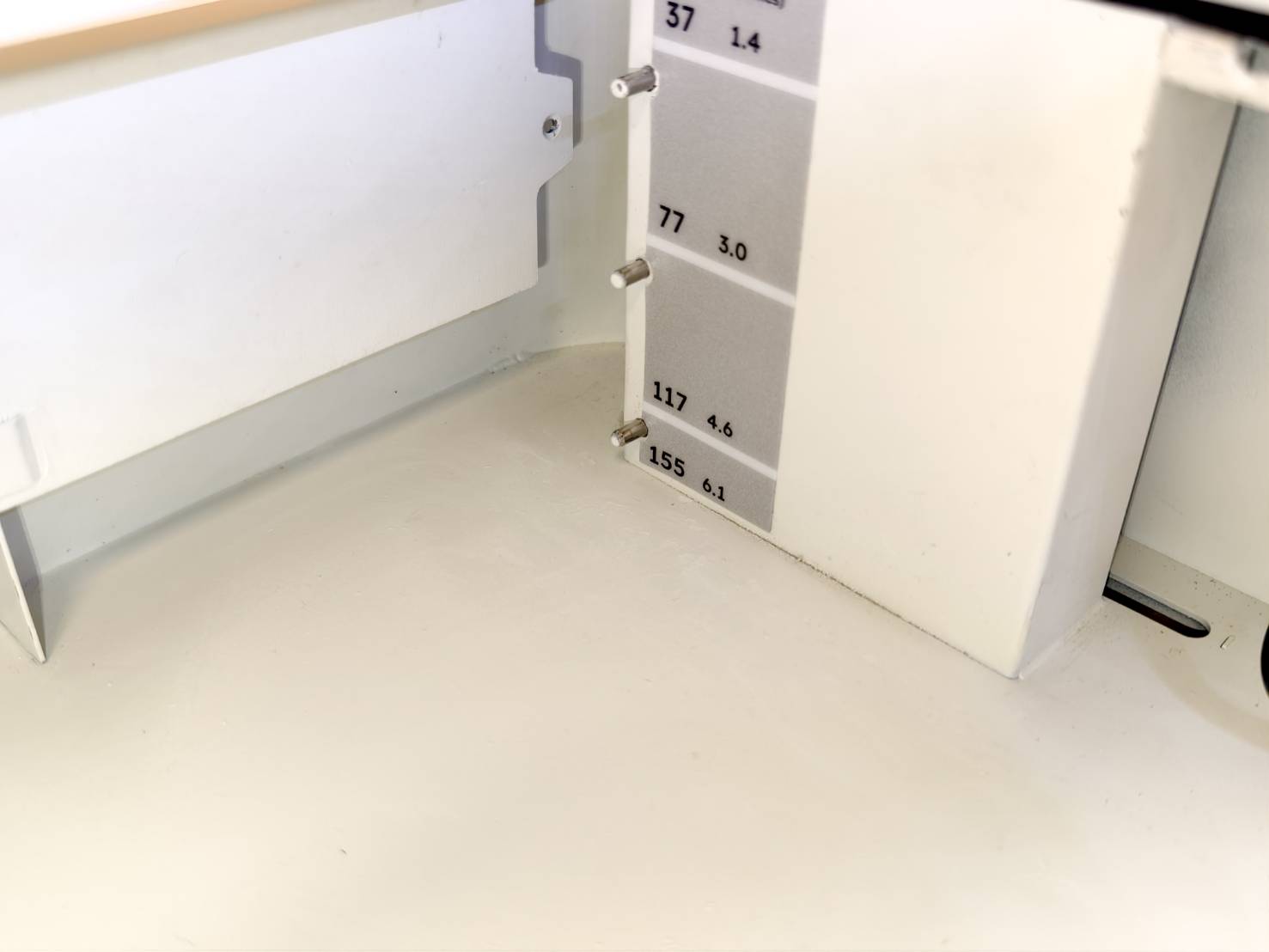

| 레이어 | 사진 |
물체 크기 |

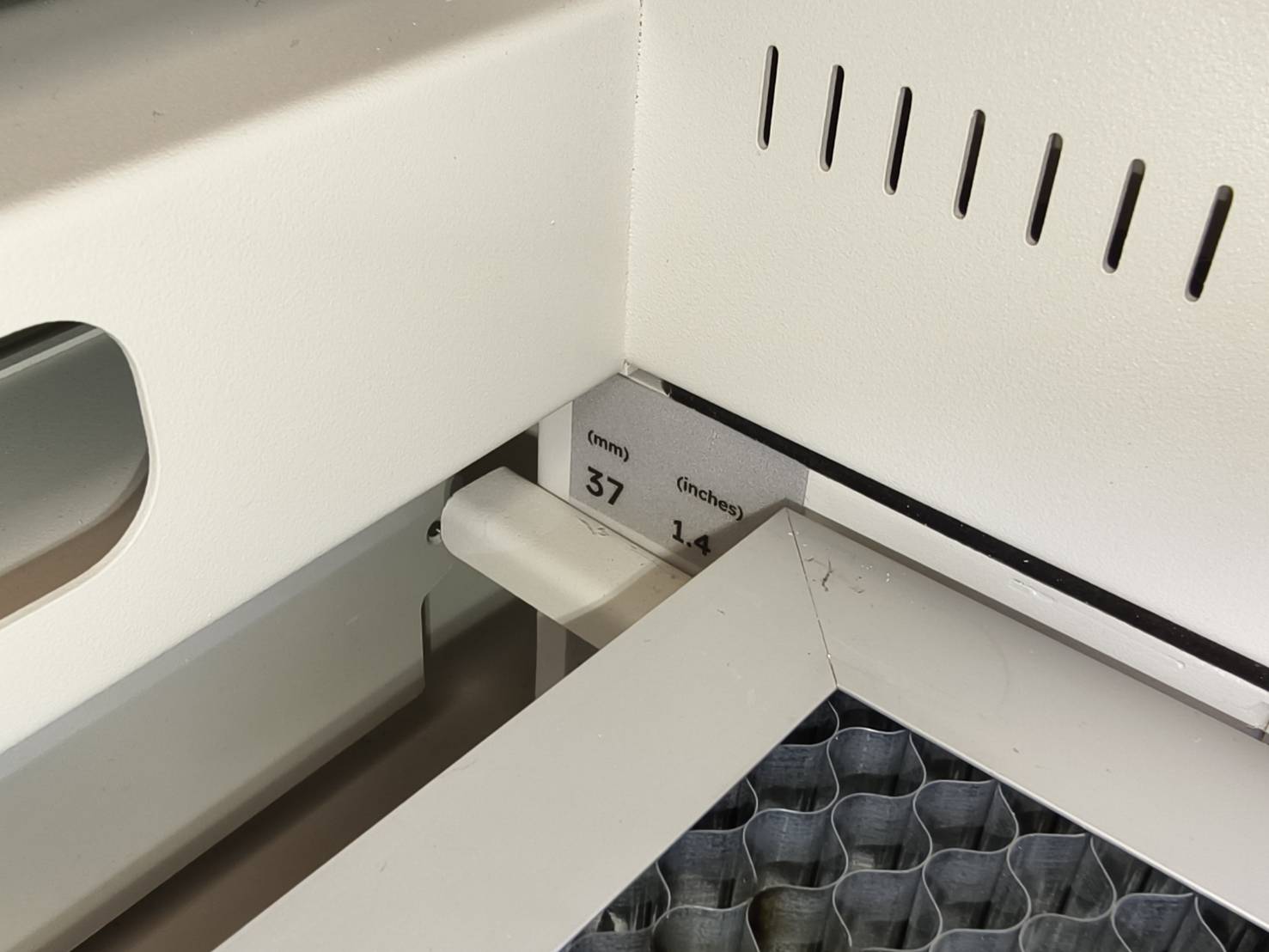

| 37mm / 1.4 inches | 사용 불가능 | |
| 77mm / 3.0 inches |
사용 불가능 |
|
|

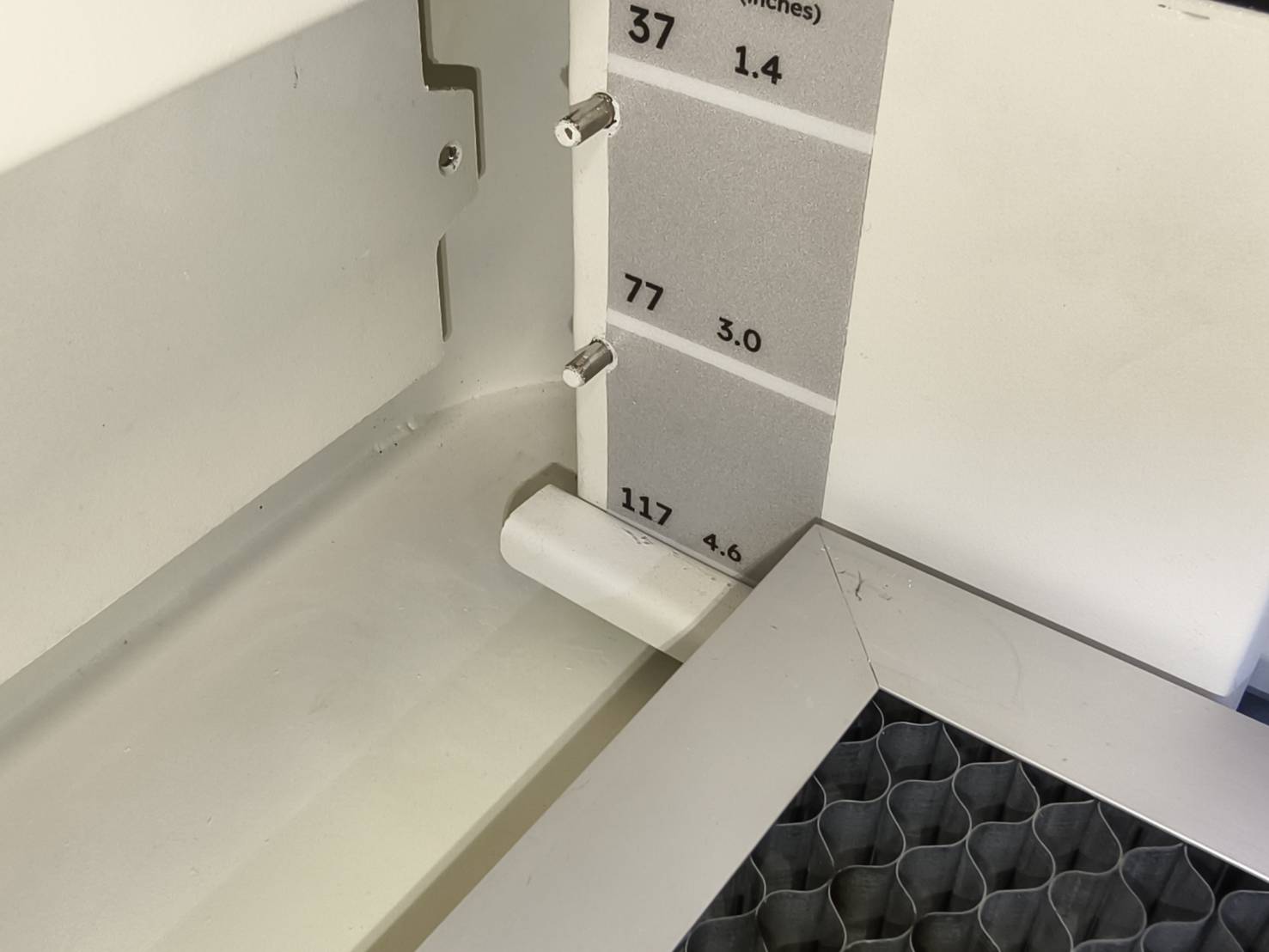

117 mm/ 4.6 inches |
둘레: or 직경: |
|
| 155 mm/ 6.1 inches (허니콤 제외) |
둘레: 157mm - 392mm or 직경: 50mm - 125mm |
5단계
모듈을 설치하십시오.
아래 표의 링크를 참조하여 모듈 설치 가이드를 확인하십시오.
6단계
사용할 재료에 따라 로터리에 척(chuck)을 설치하십시오.
척 설치 방법은 사용 설명서를 참조하십시오.
FLUX Chuck Rotary 사용 설명서
(*처음 사용 시에는 연습 및 테스트를 위해 불필요한 재료를 사용하는 것이 좋습니다.)
7단계

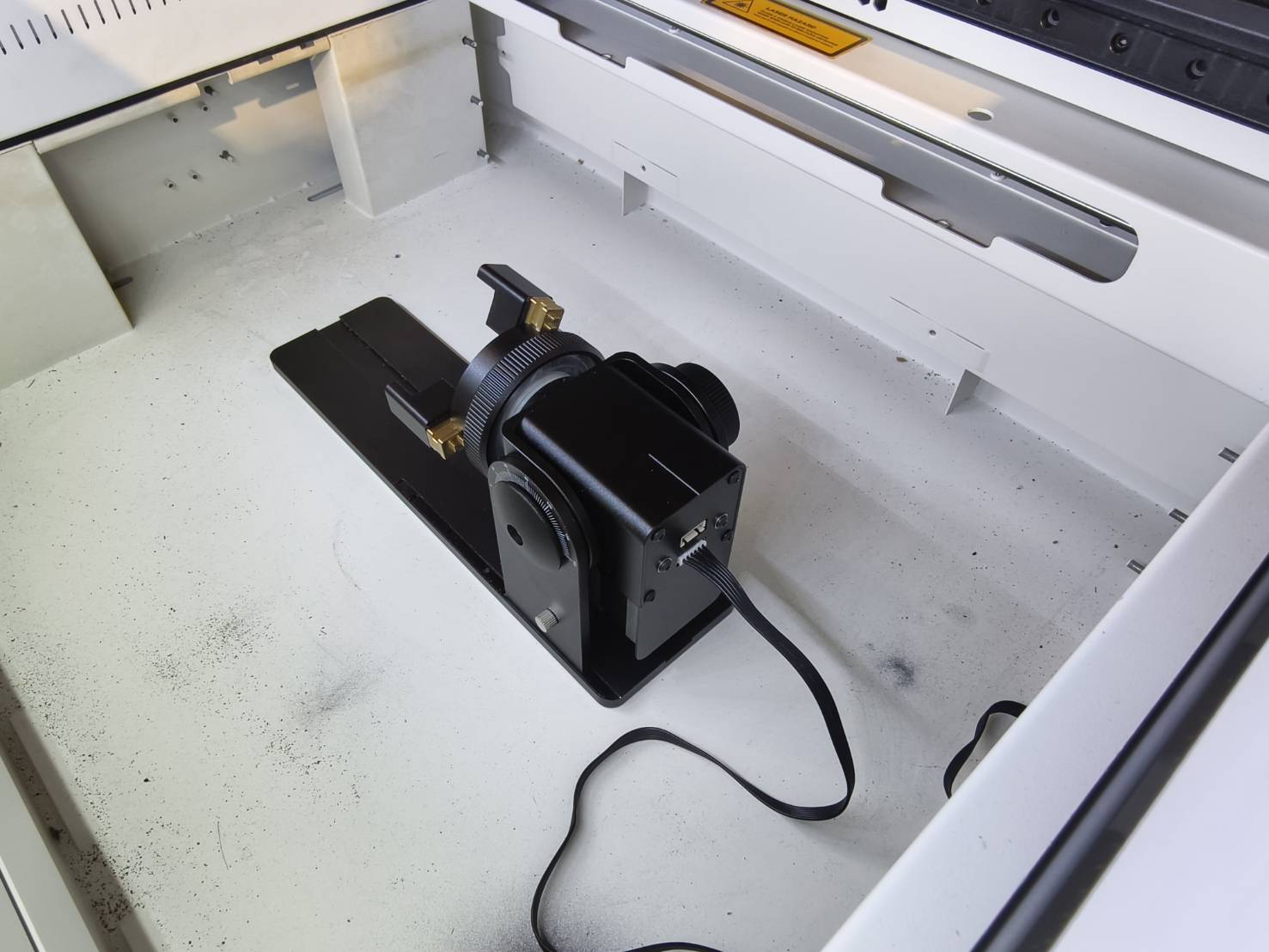

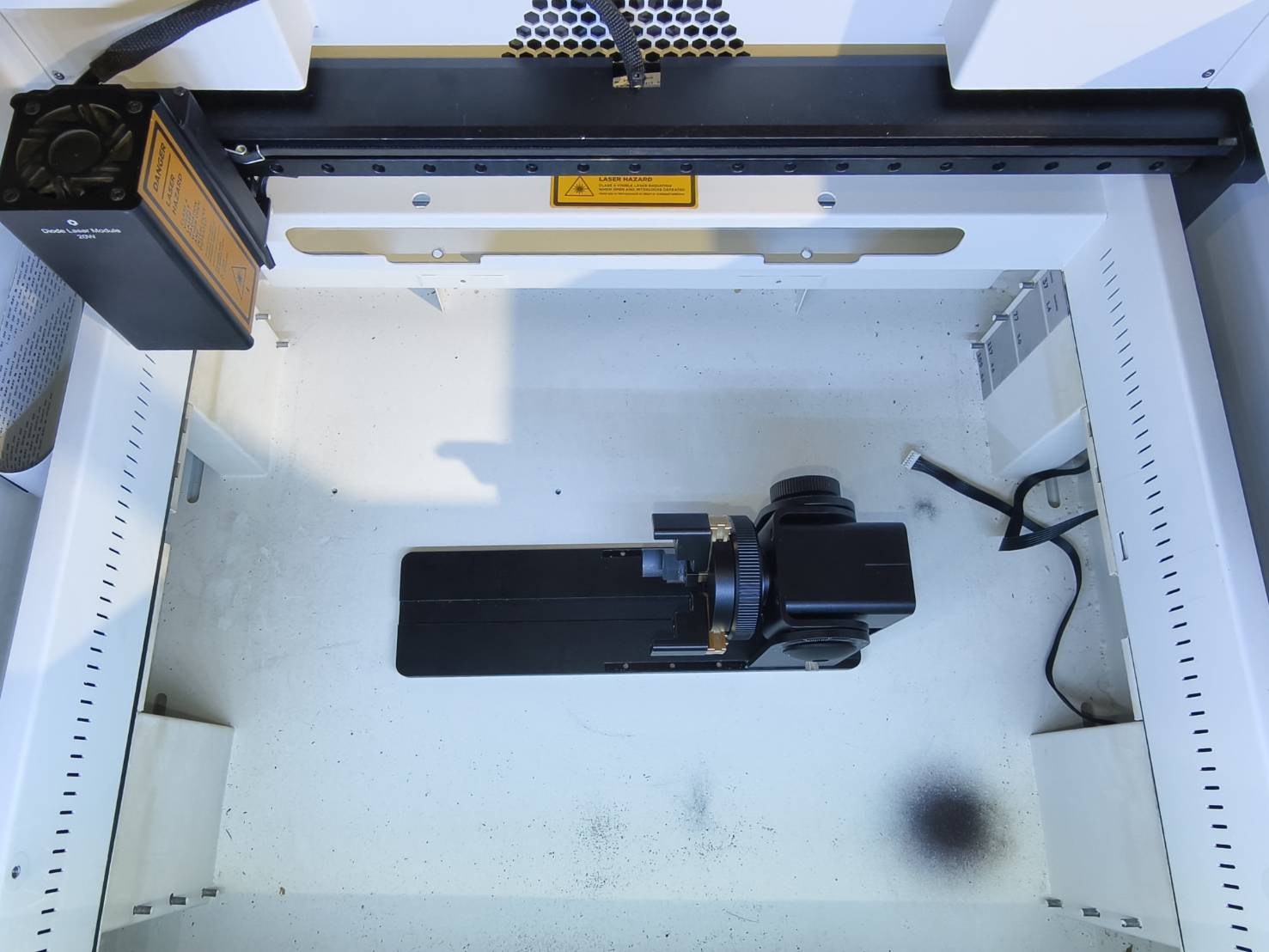

조가 설치된 로터리를 기기에 장착합니다.
8단계

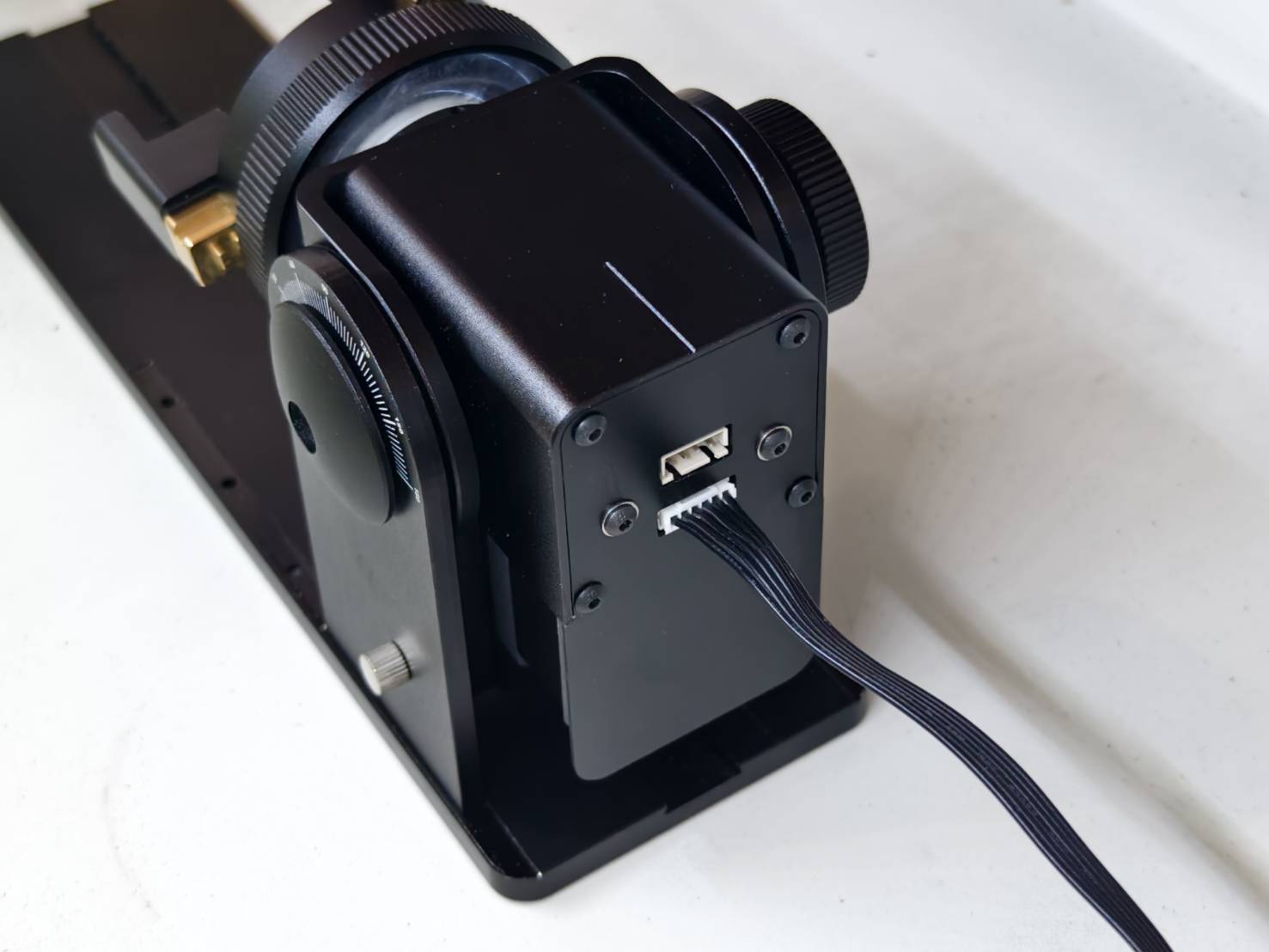

로터리에 케이블을 연결합니다. (Ador의 경우 6핀 케이블을 사용합니다.)
9단계

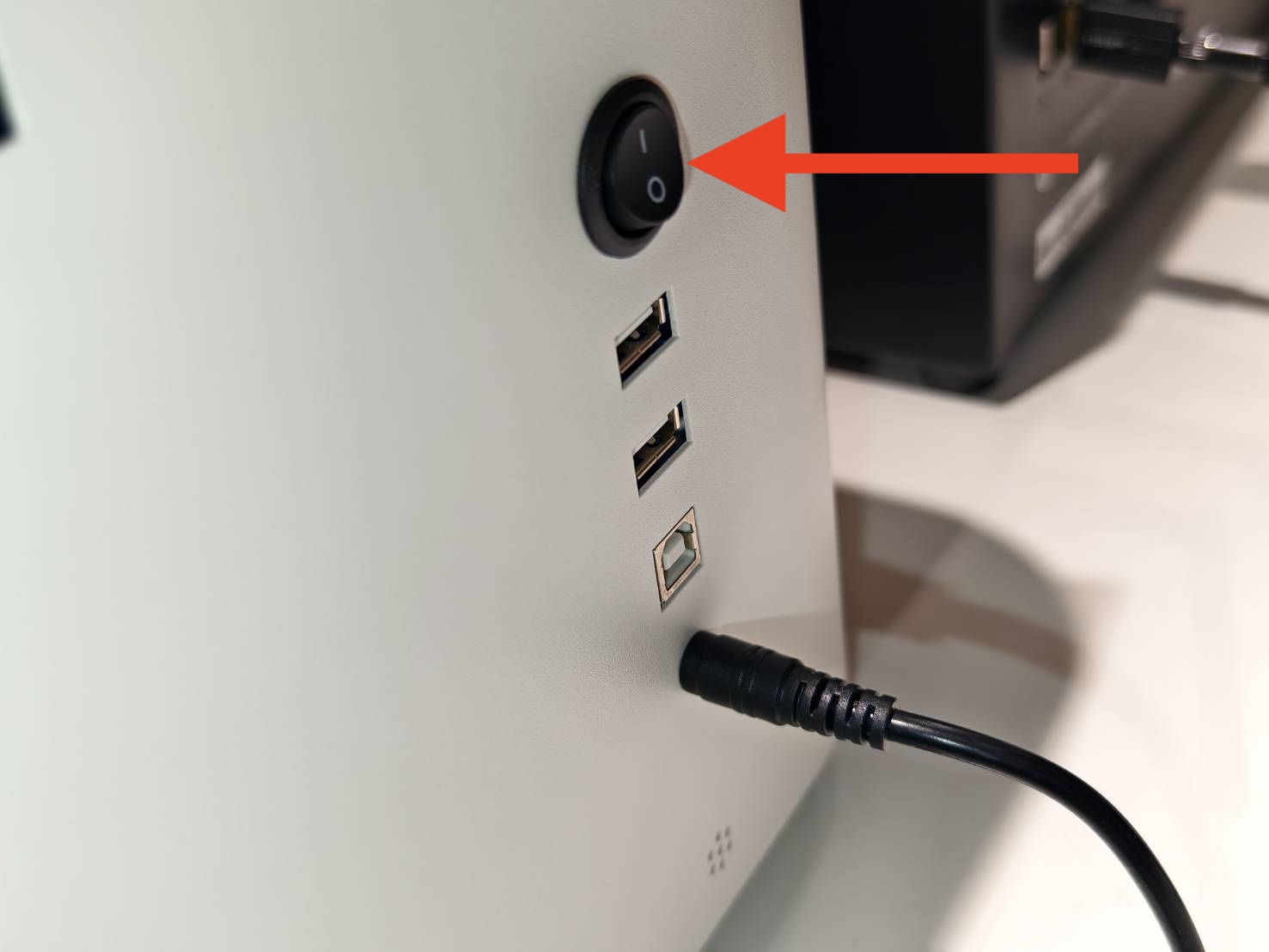

기기의 전원을 켭니다.
10단계
재료의 직경 또는 둘레를 측정하고 나중에 사용할 수 있도록 기록해 둡니다.
(*처음 사용 시에는 연습 및 테스트를 위해 불필요한 재료를 사용하는 것이 좋습니다.)
11단계
로터리로 재료를 고정하고 수평을 맞춥니다.
(자세한 내용은 로터리 척 가이드를 참조하여 다양한 형태의 재료를 고정하세요.)
12단계
자동 초점 조정을 실행합니다.
|
단계:
영상: |
13단계

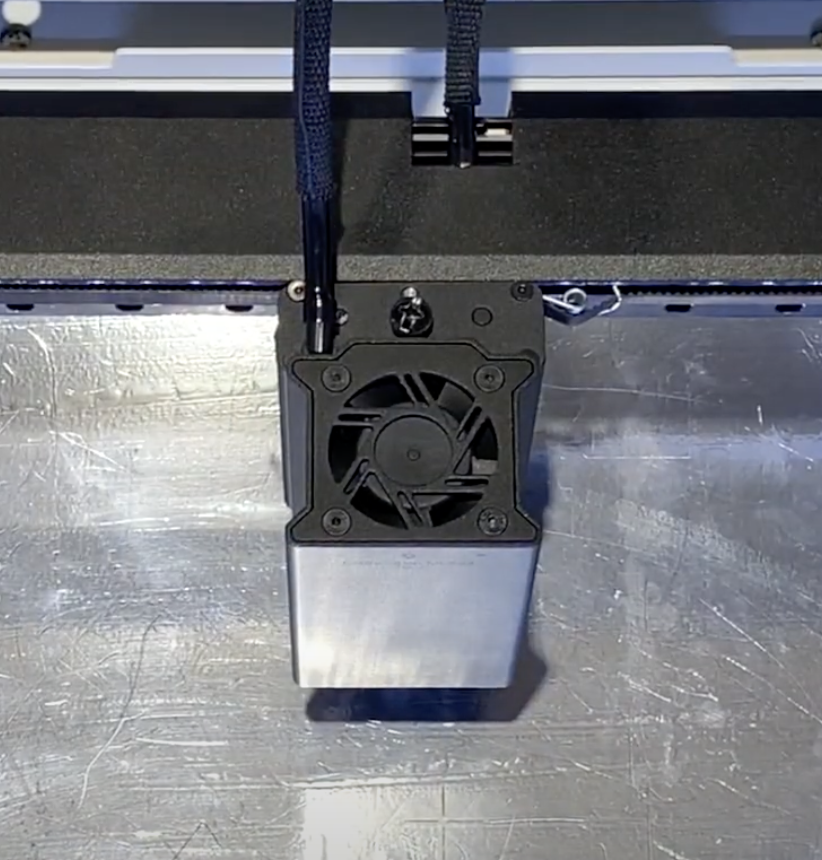

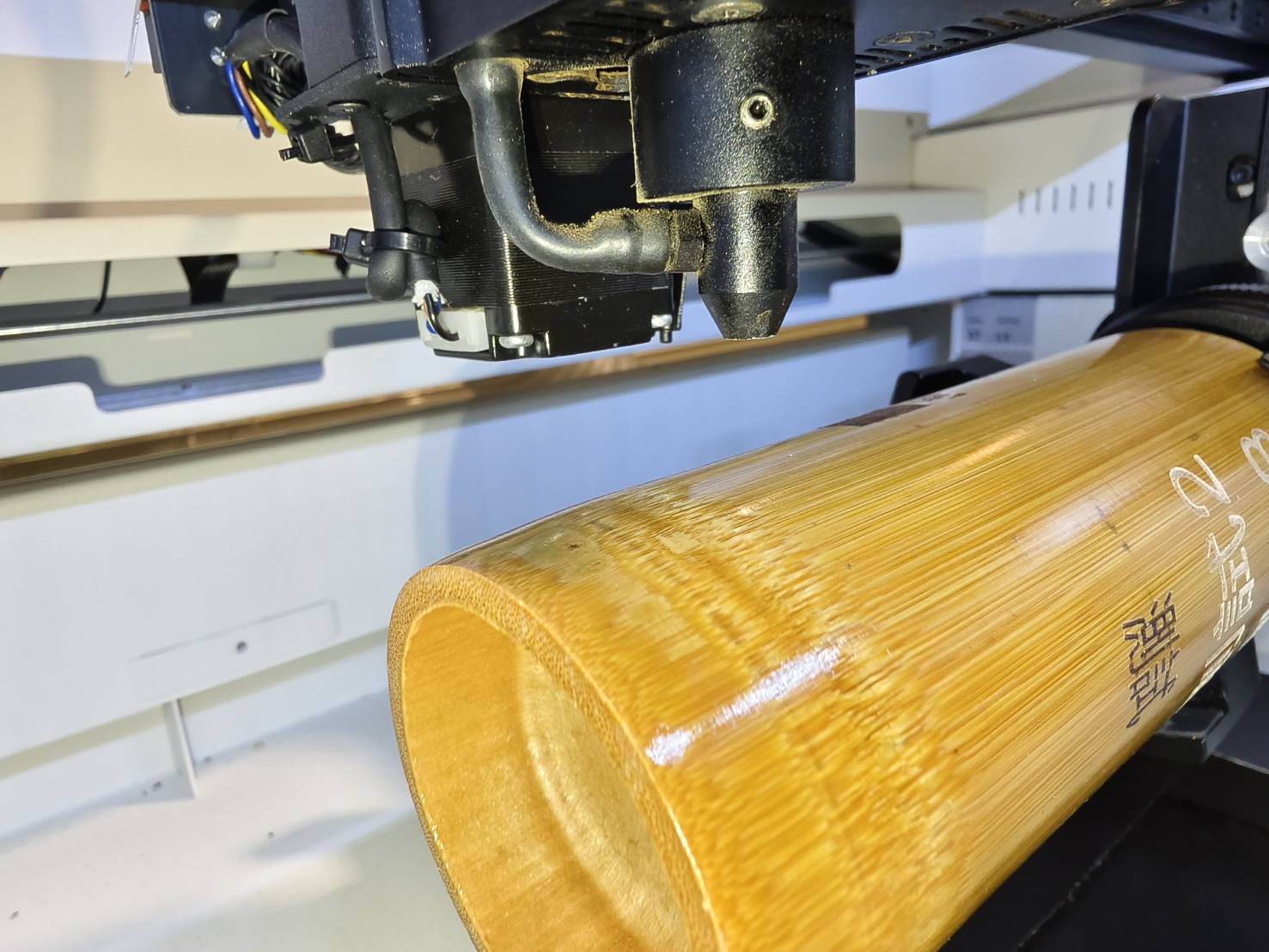

노즐 팁을 조각하고자 하는 영역의 중앙으로 이동시킵니다.
14단계
Beam Studio를 실행합니다.
15단계

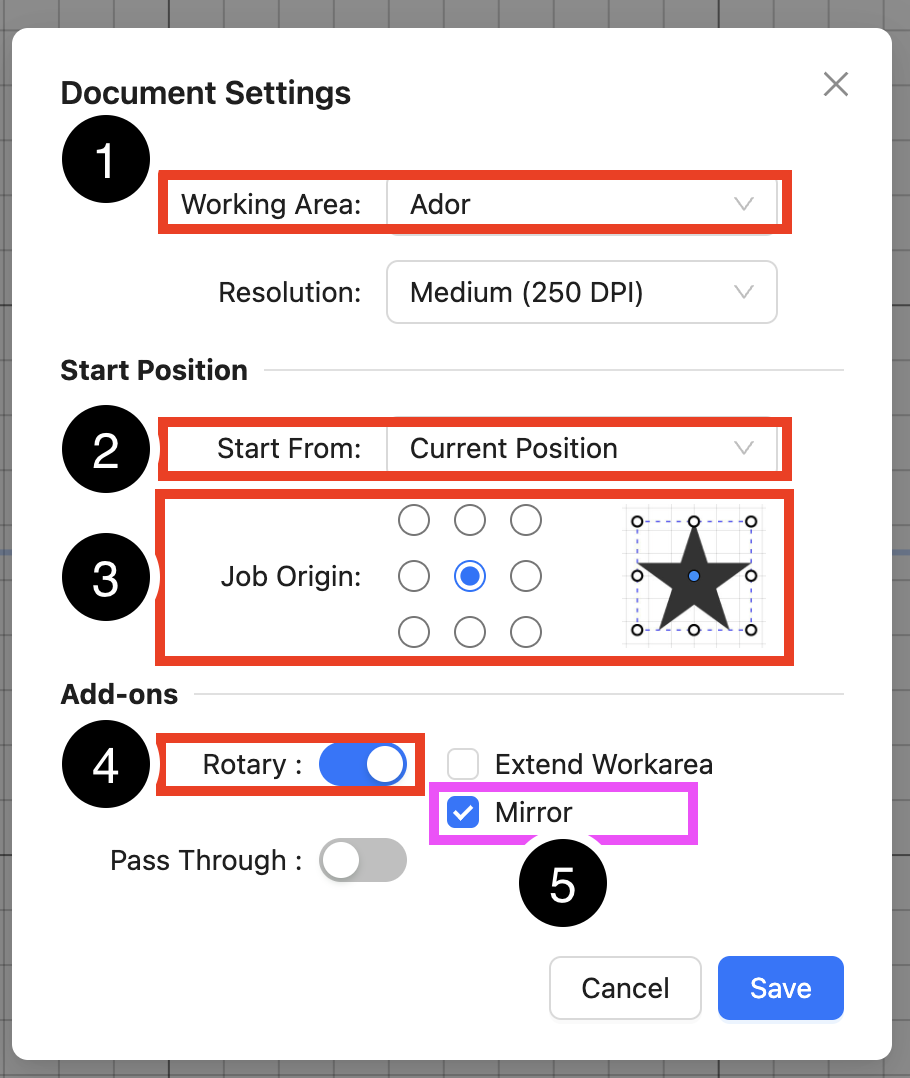

'문서 설정'으로 이동하여 다음과 같이 변경합니다.
|
|
기본 위치 (윗면이 평평합니다.) |
뒤집힌 위치 |
1단계6
'로터리 설정'으로 이동하여 변경사항을 적용하세요.
|
|
기본 위치 (윗면이 평평합니다.) |
뒤집힌 위치 |
1단계7
각인 객체를 생성하거나 직접 불러오세요.
디자인에 따라 일반적으로 재료의 방향과 일치하도록 90도 회전됩니다.
1단계8
디자인 설정을 완료한 후, 디자인의 중심을 파란색 선에 맞추세요.
1단계9

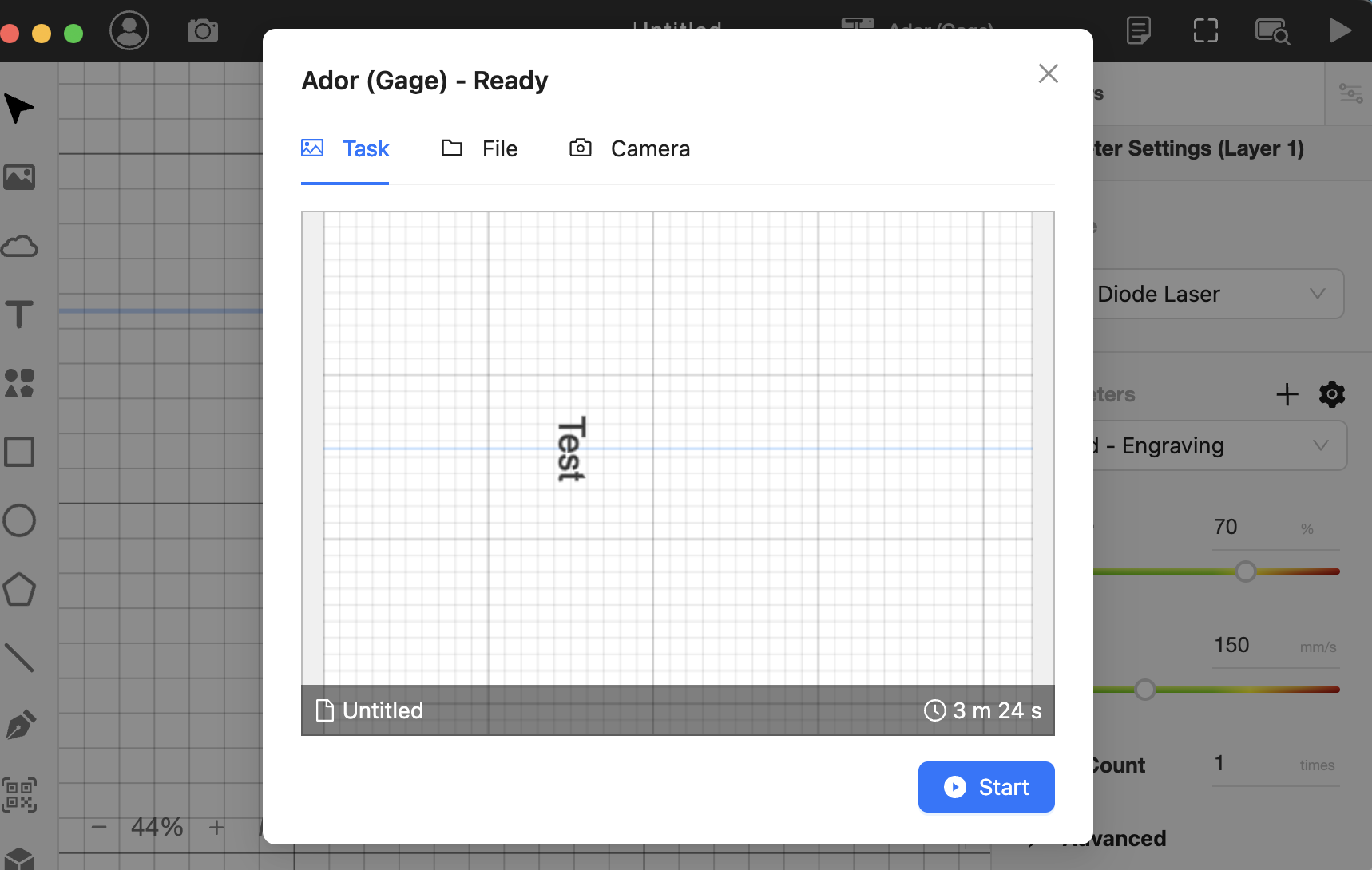

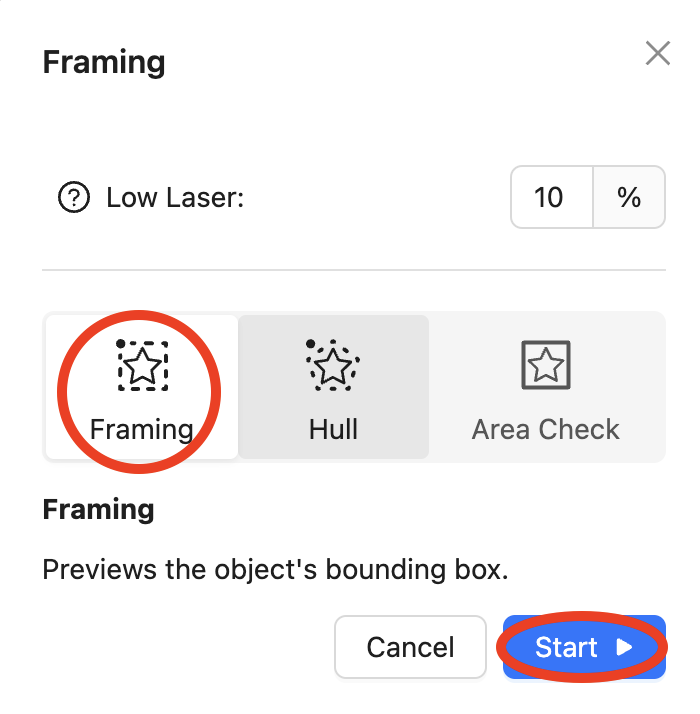

'프레임 실행' 기능을 사용하여 각인 경로를 확인하세요.
|
2단계0

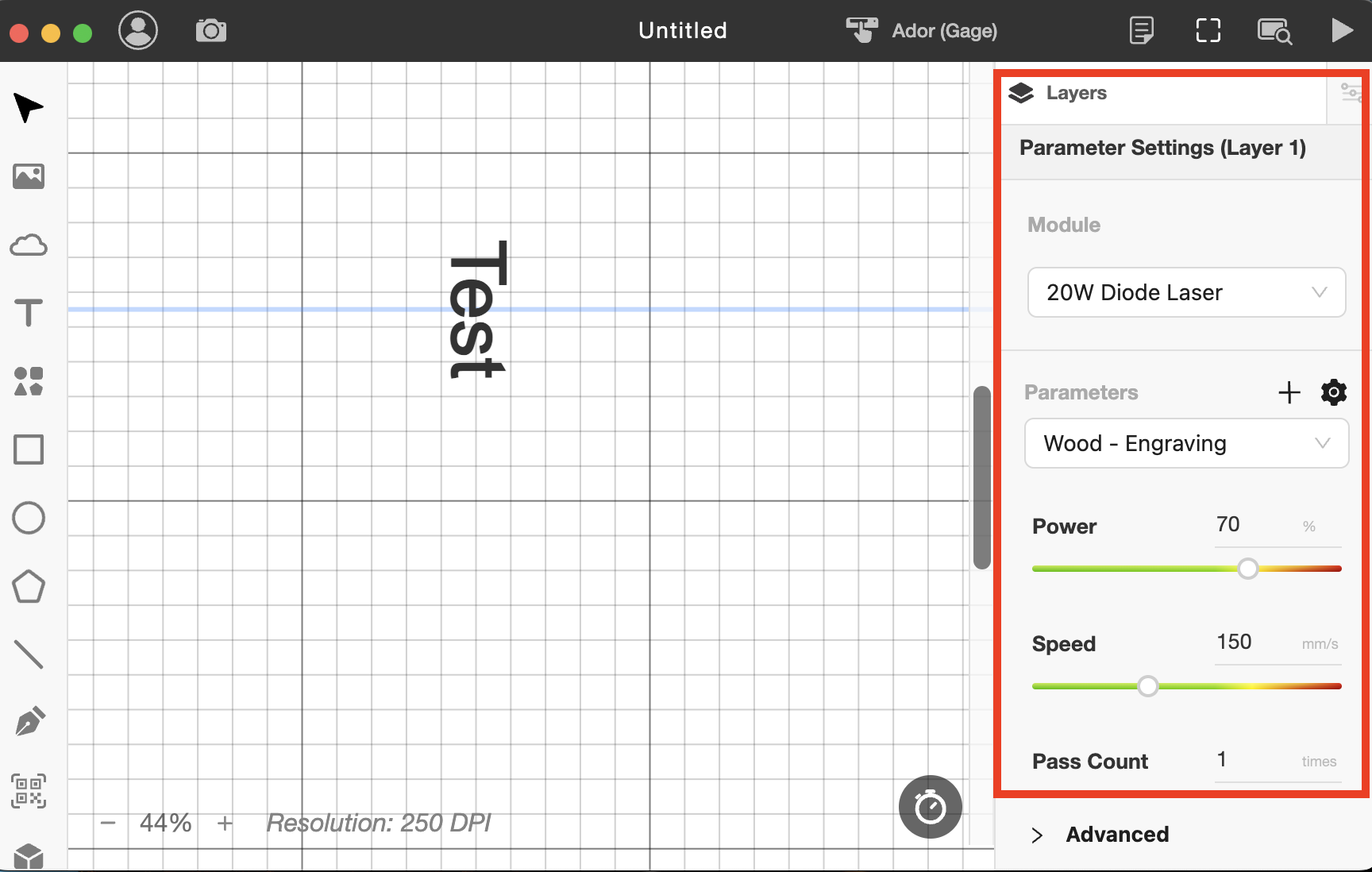

조각 위치를 확인한 후, 재료에 맞는 적절한 속도와 출력 강도 매개변수를 설정하십시오.
2단계1
문을 닫고 작업을 시작하십시오.
2단계2

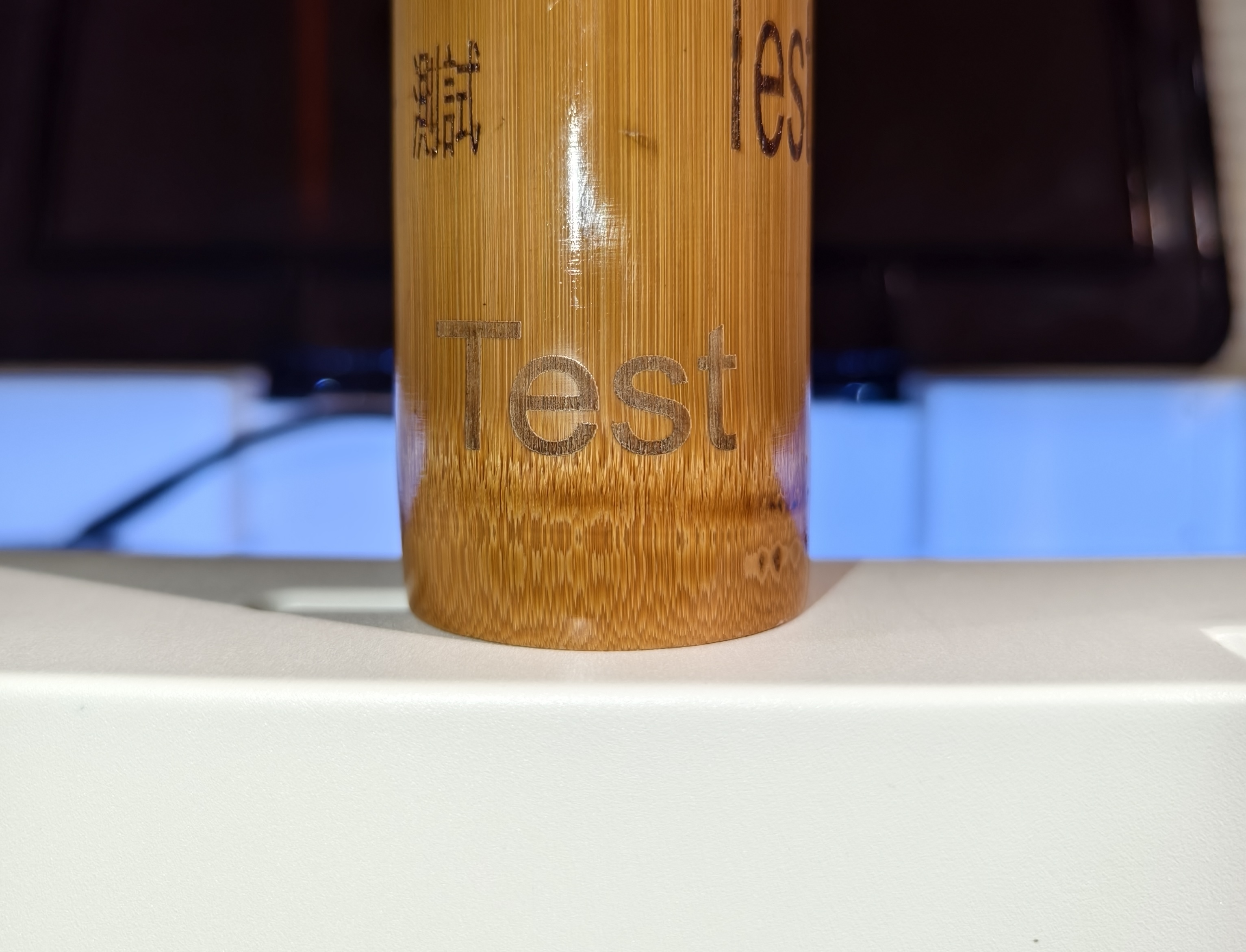

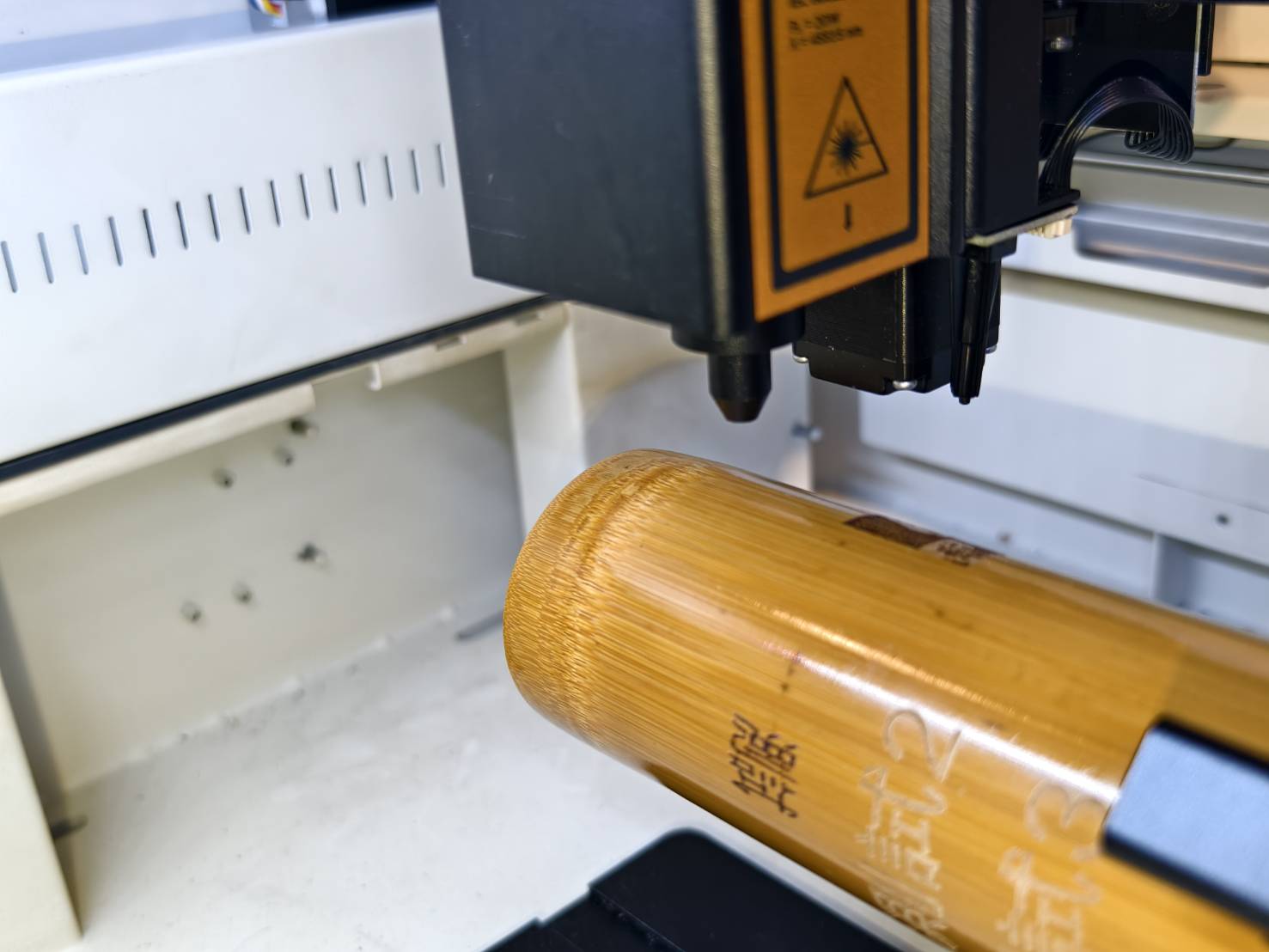

결과를 확인하십시오.
