⚠︎ 경고: 유럽에서는 패스스루 기능을 사용할 수 없습니다.
|
설명
이 문서는 하드웨어 설치 후 패스스루 기능을 설정하고 테스트 조각 작업을 시작하는 방법을 안내합니다.
패스스루를 사용한 조각 또는 절단에 대해서는 Ador - 패스스루 조각 가이드.

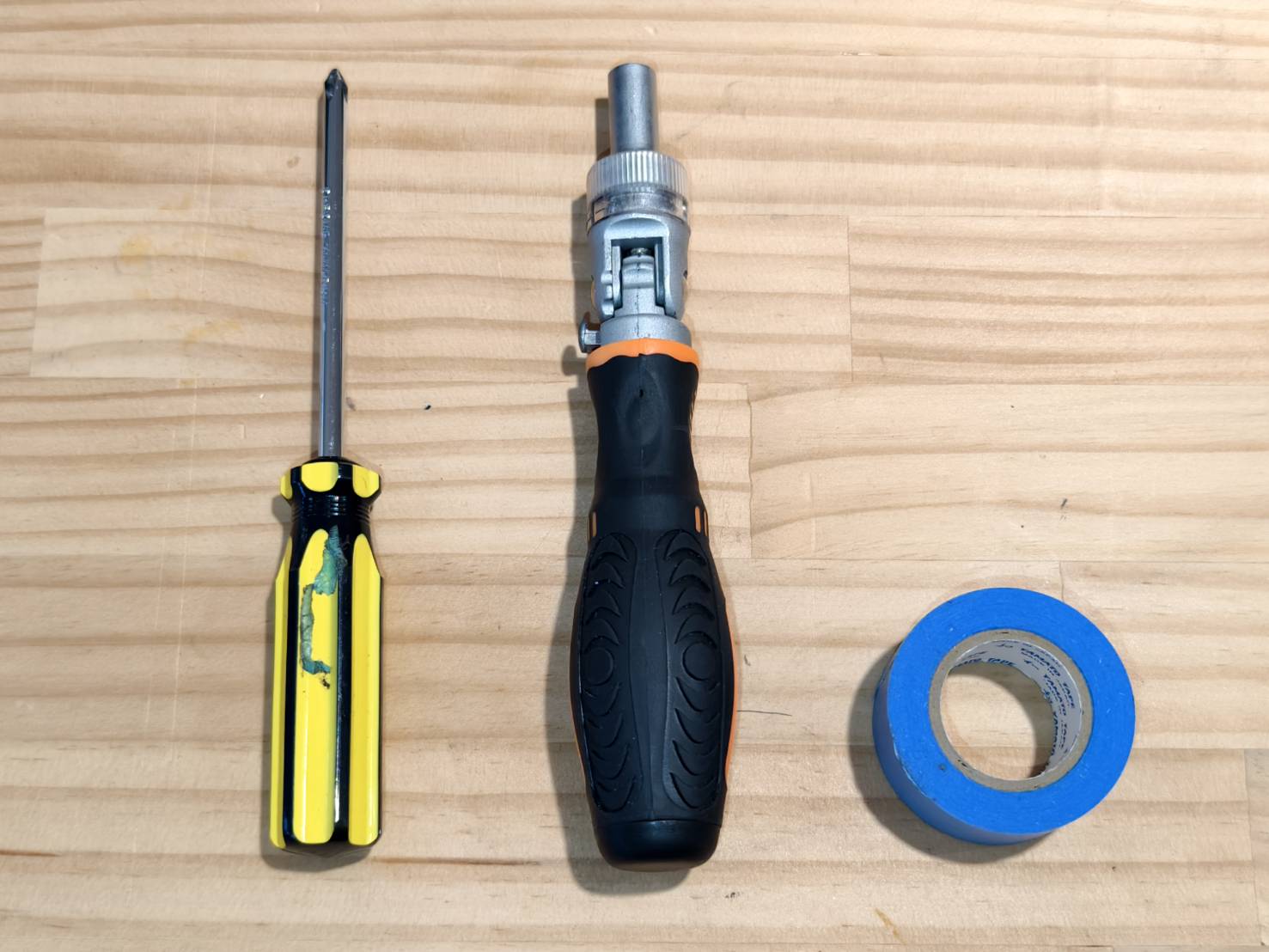

도구
| 1 | 십자 드라이버 |
| 2 | 육각 소켓 드라이버 (7mm) |
| 3 | 종이 테이프 (선택 사항) |
1단계

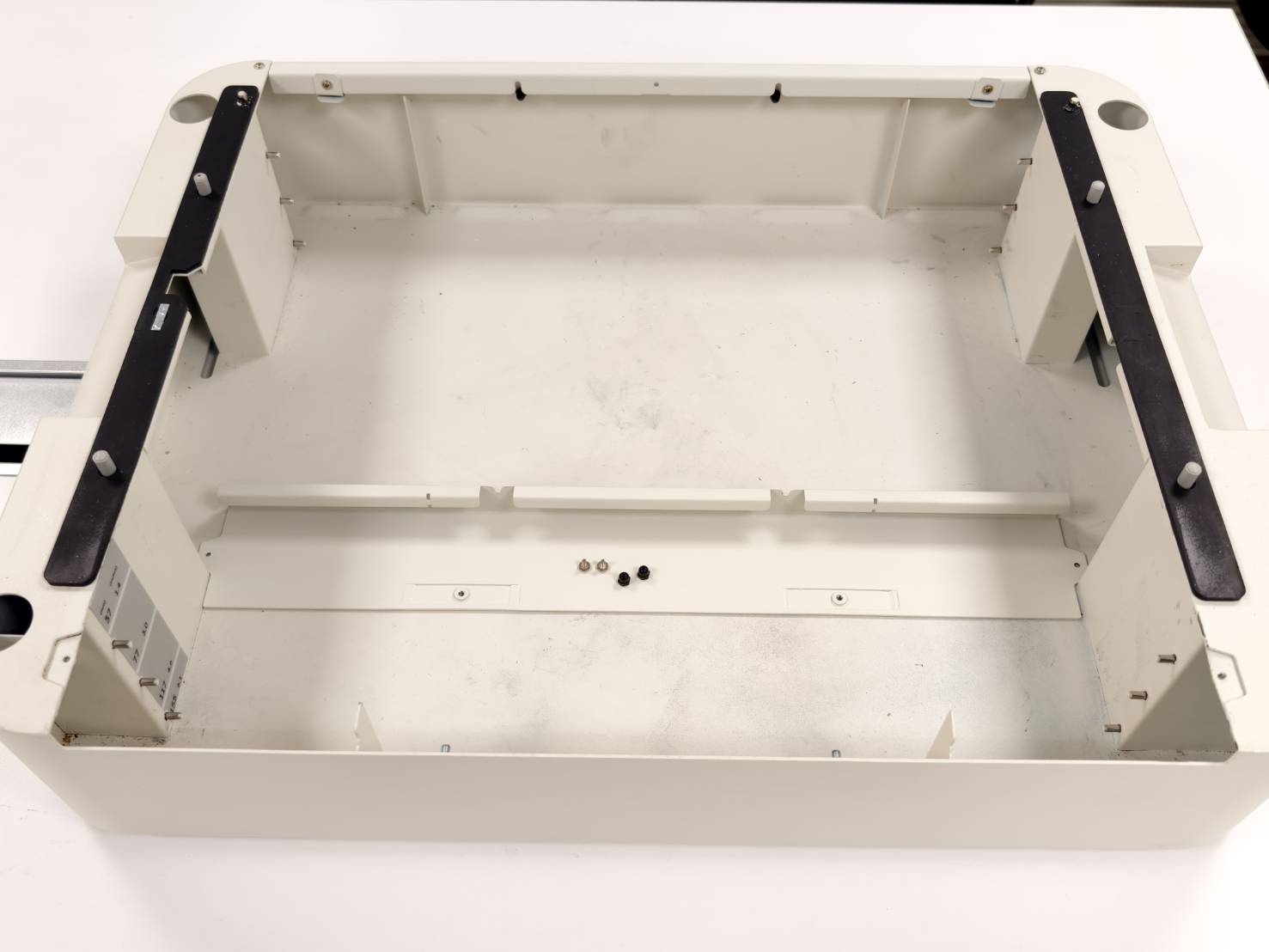

기기와 베이스가 조립되어 있다면 분리하세요.
2단계

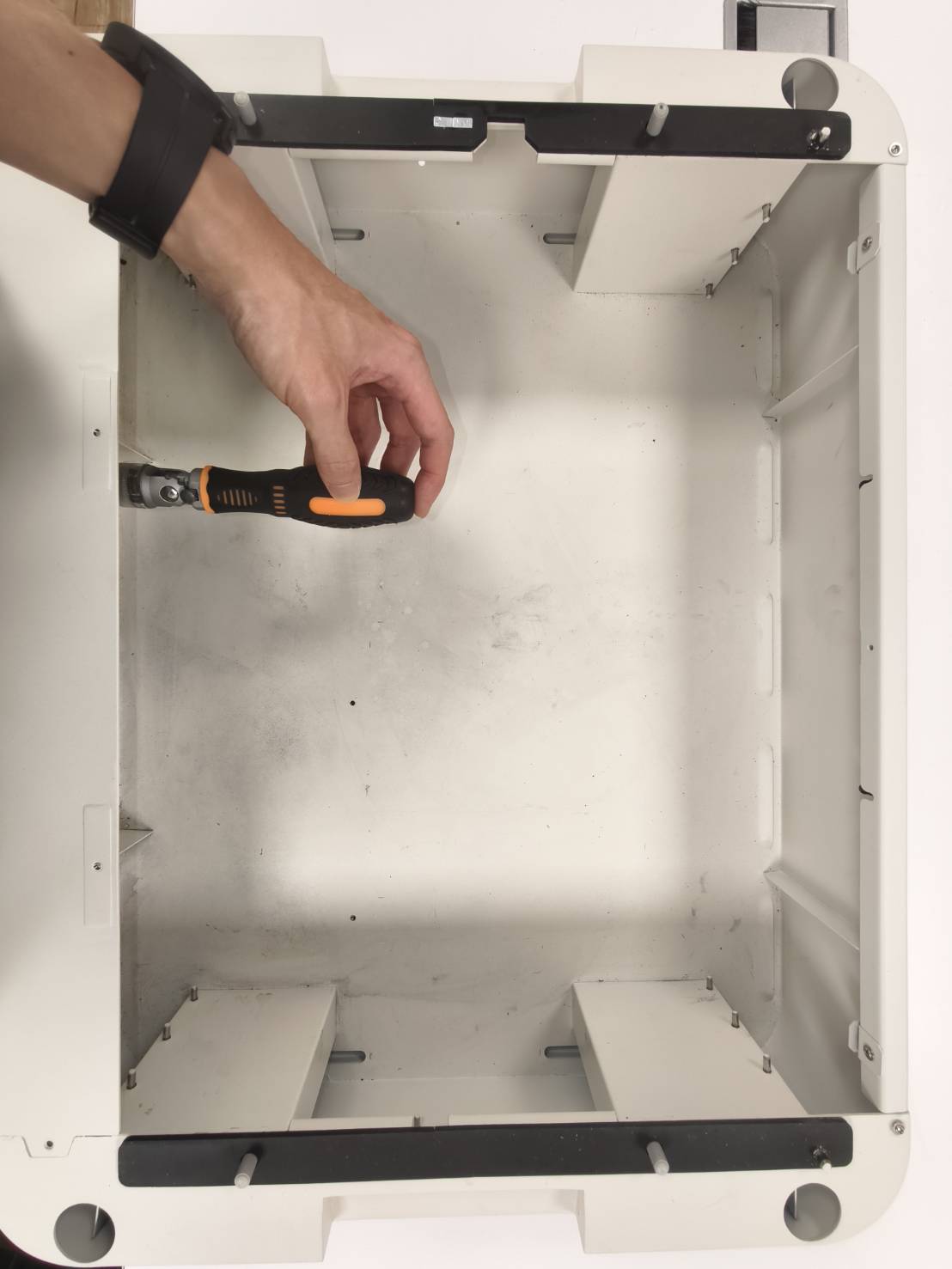

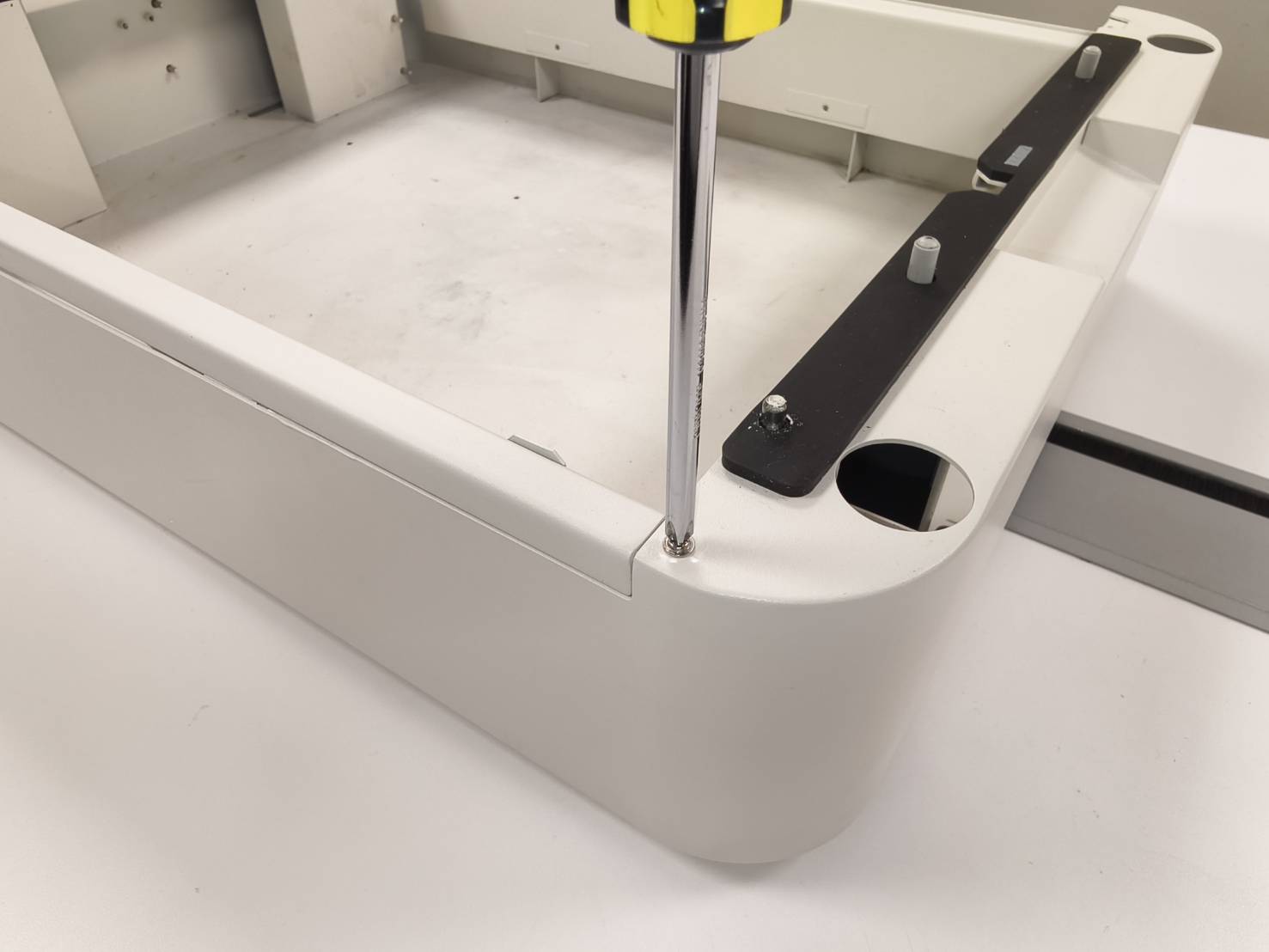

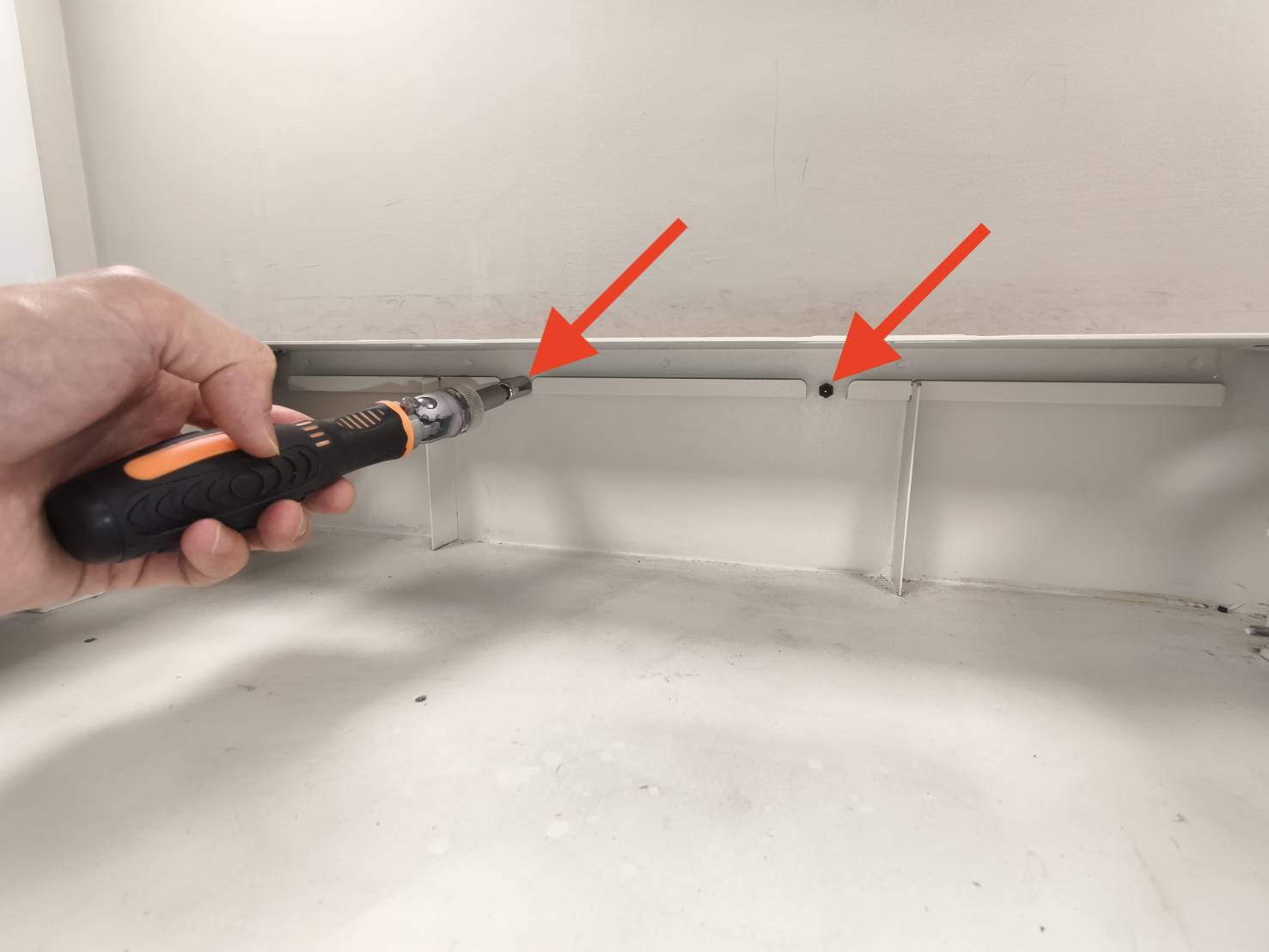

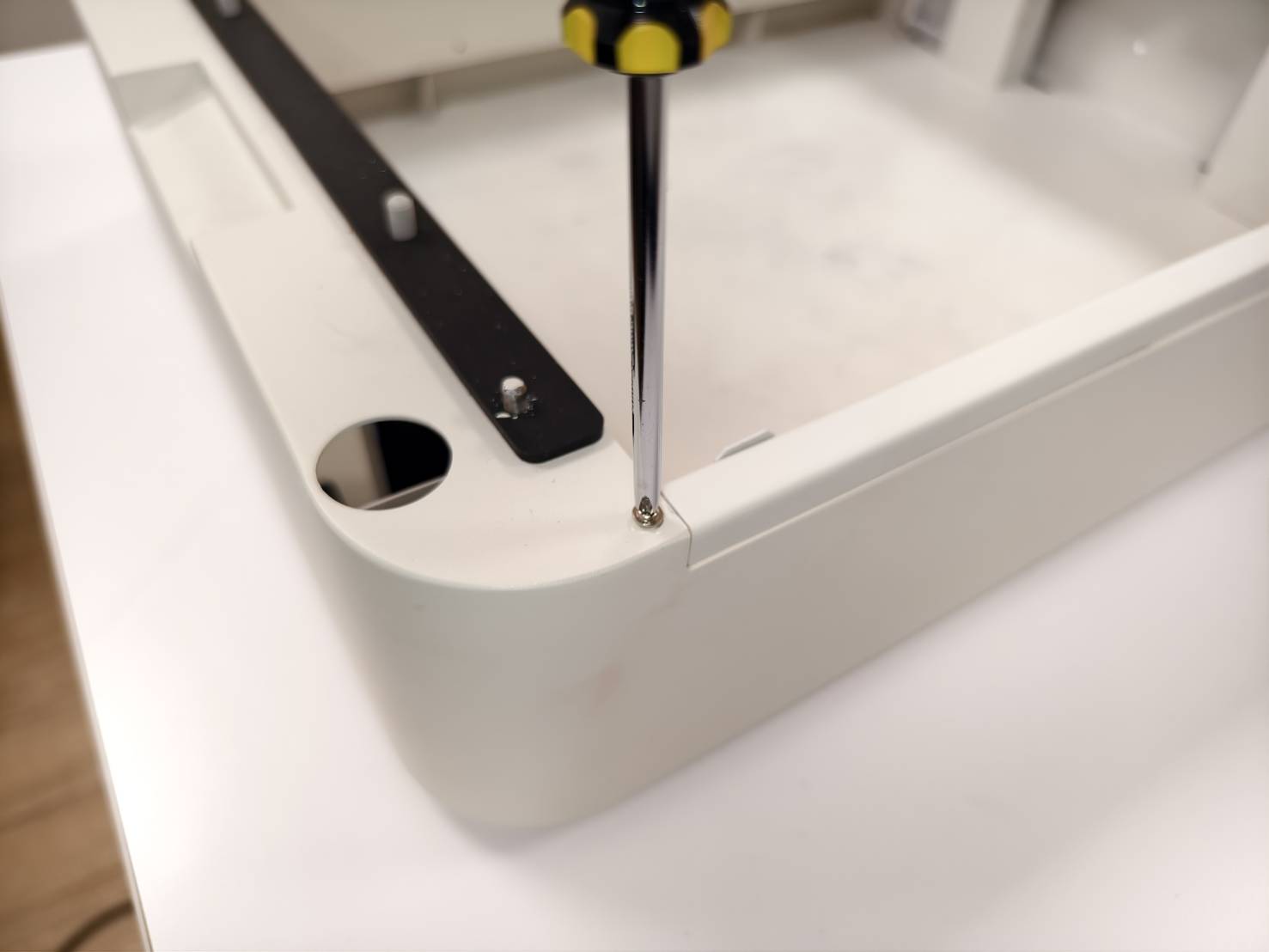

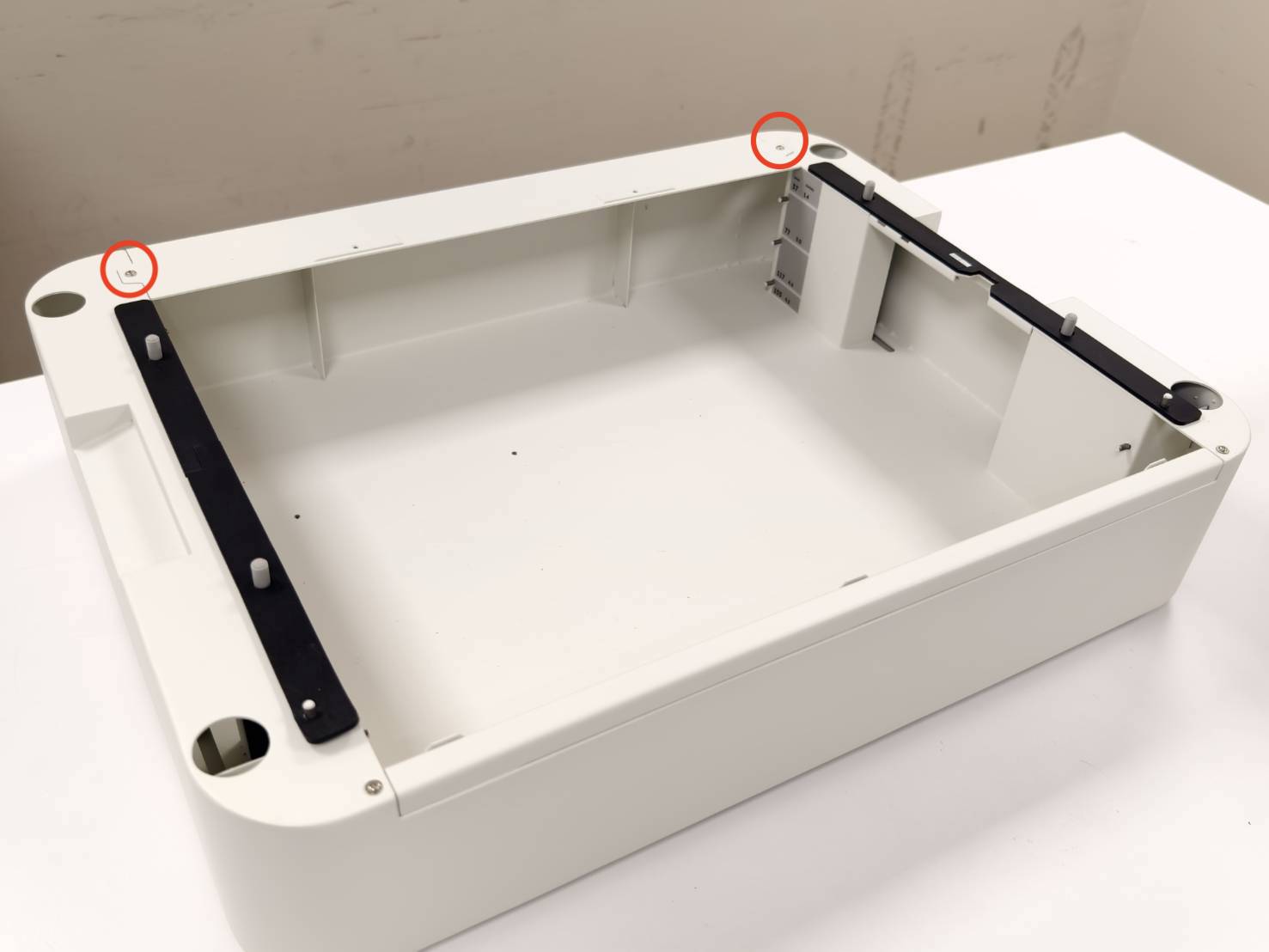

십자 드라이버를 사용하여 뒷면의 나사 두 개를 풉니다.
3단계

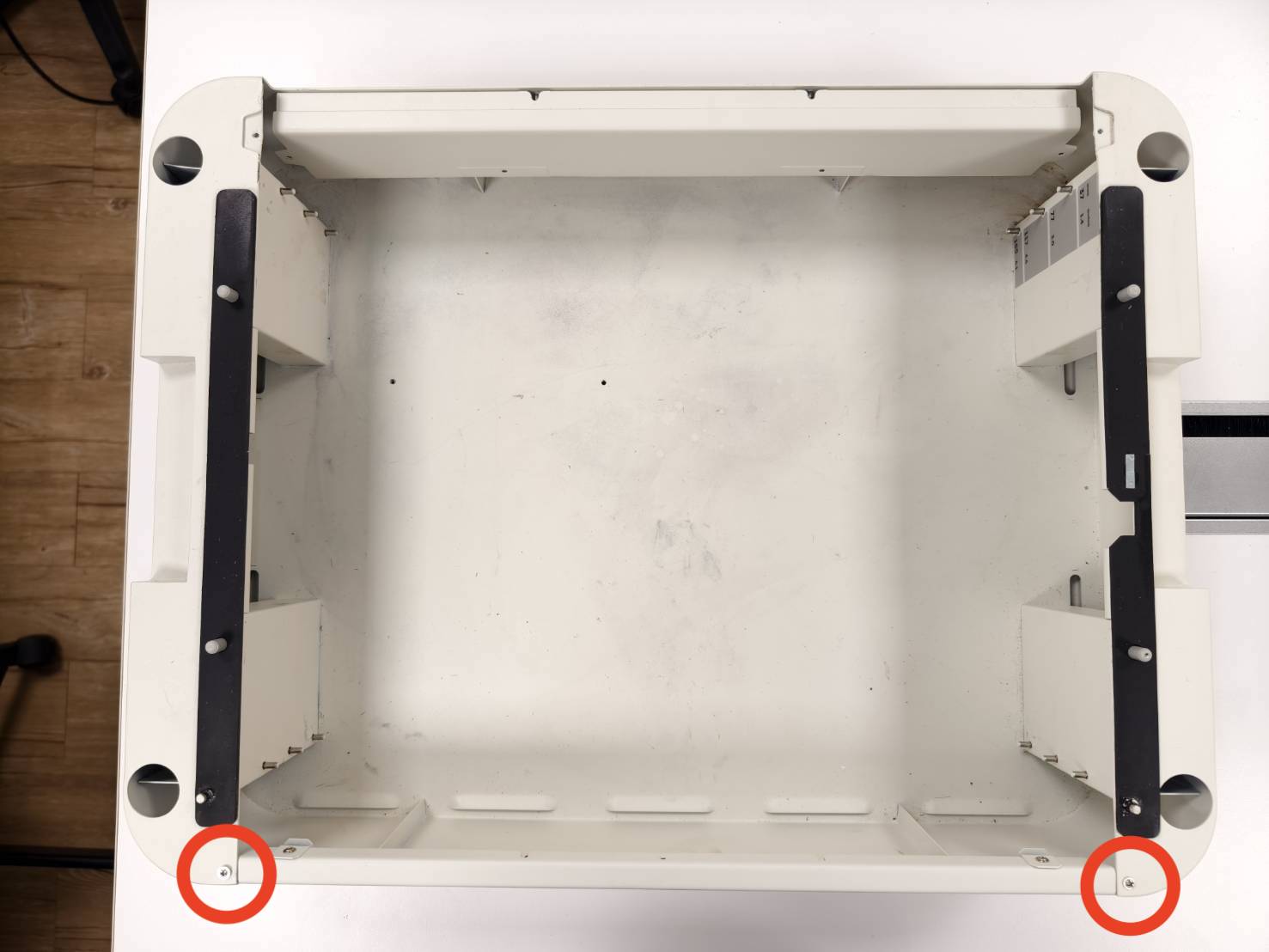

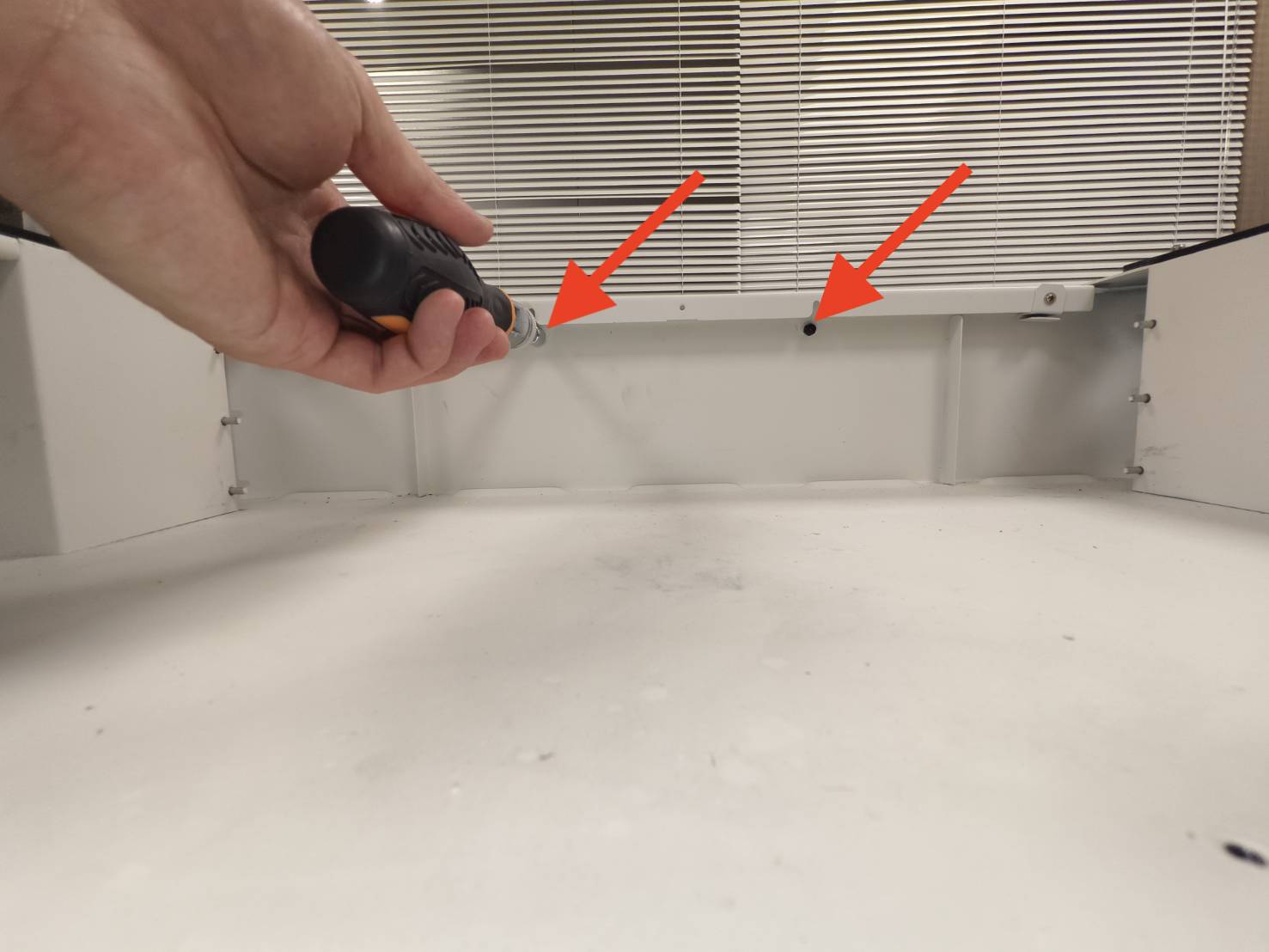

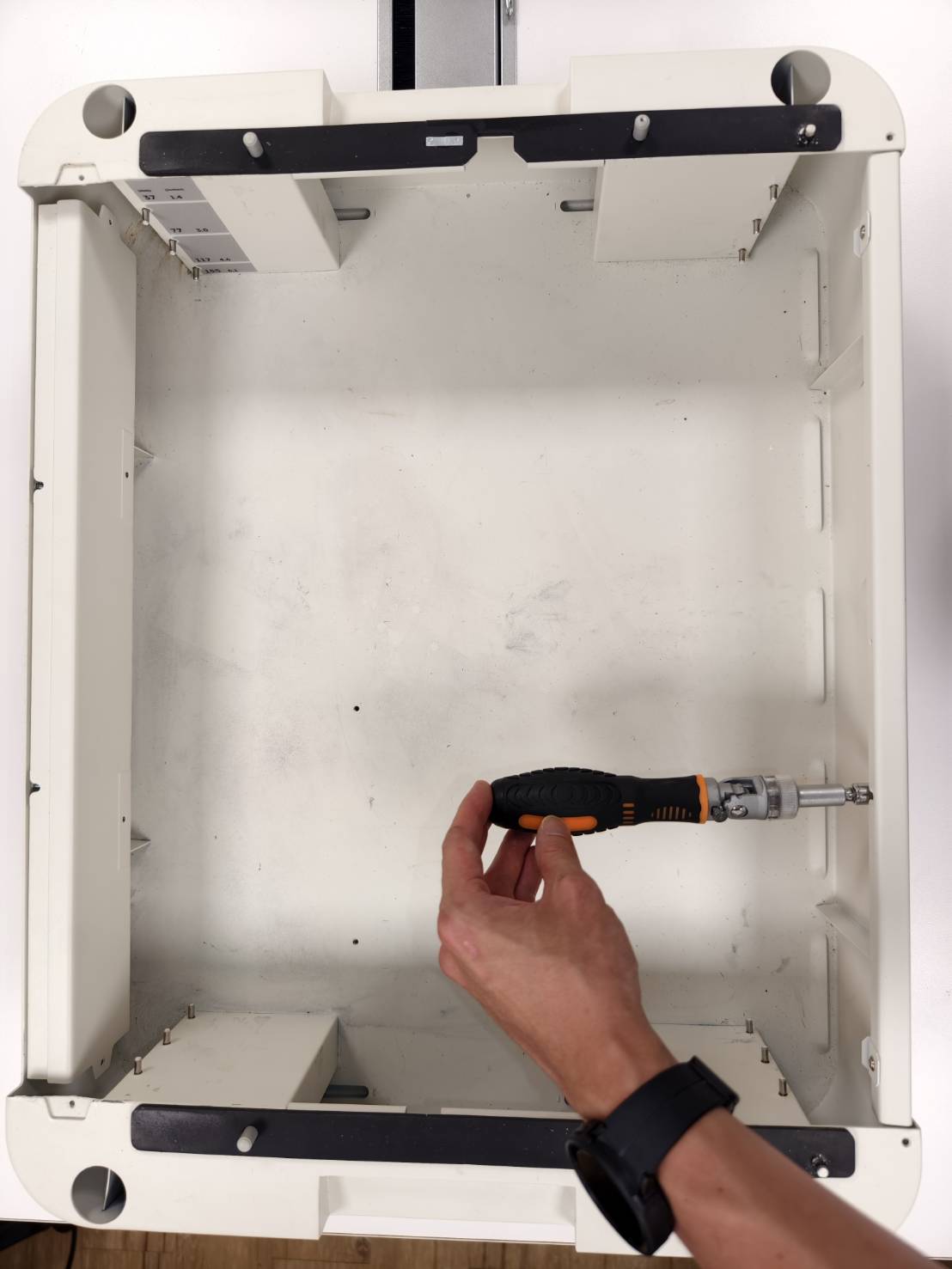

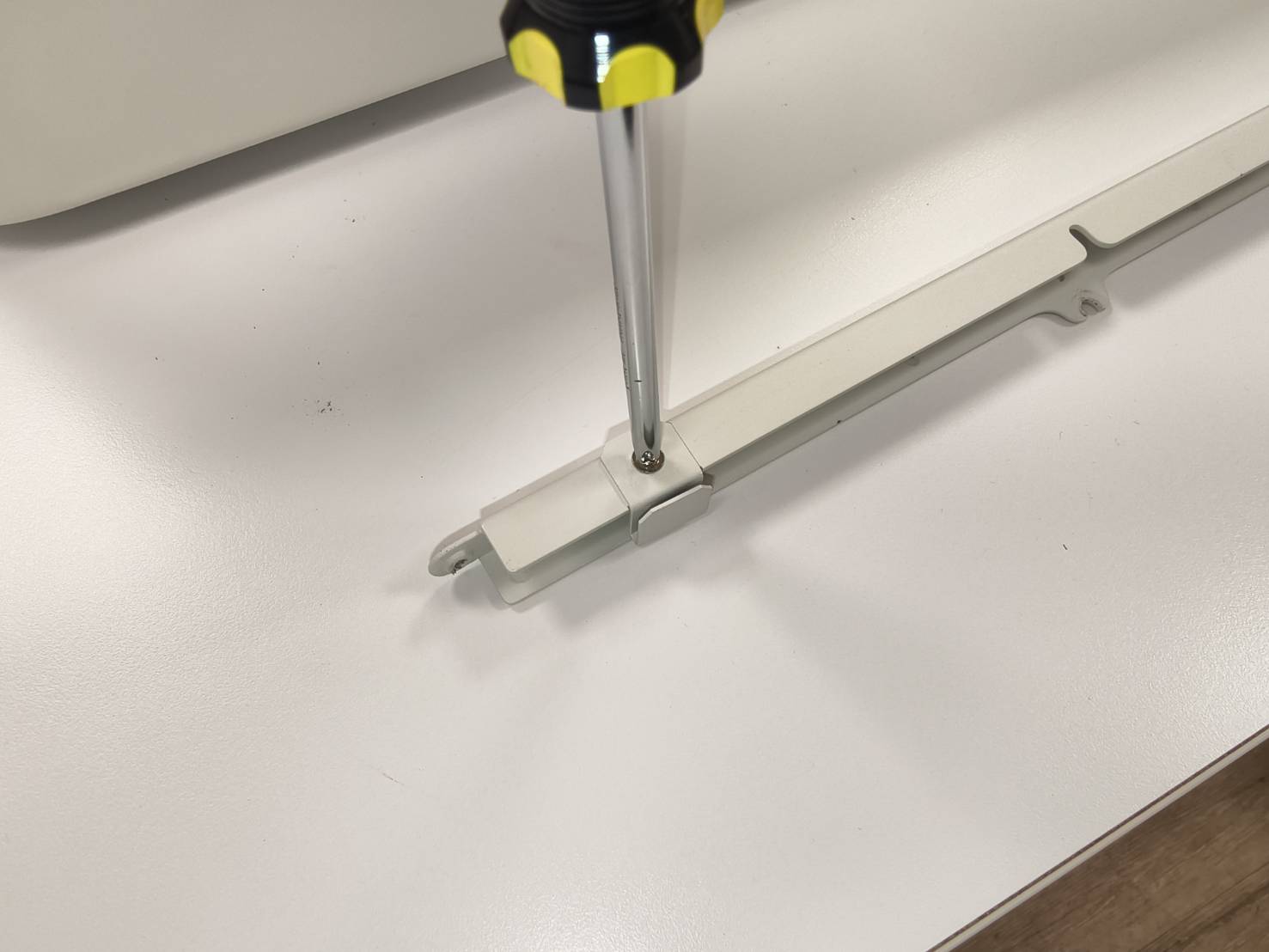

프레임 아래의 나사를 풉니다.
|
Step 4

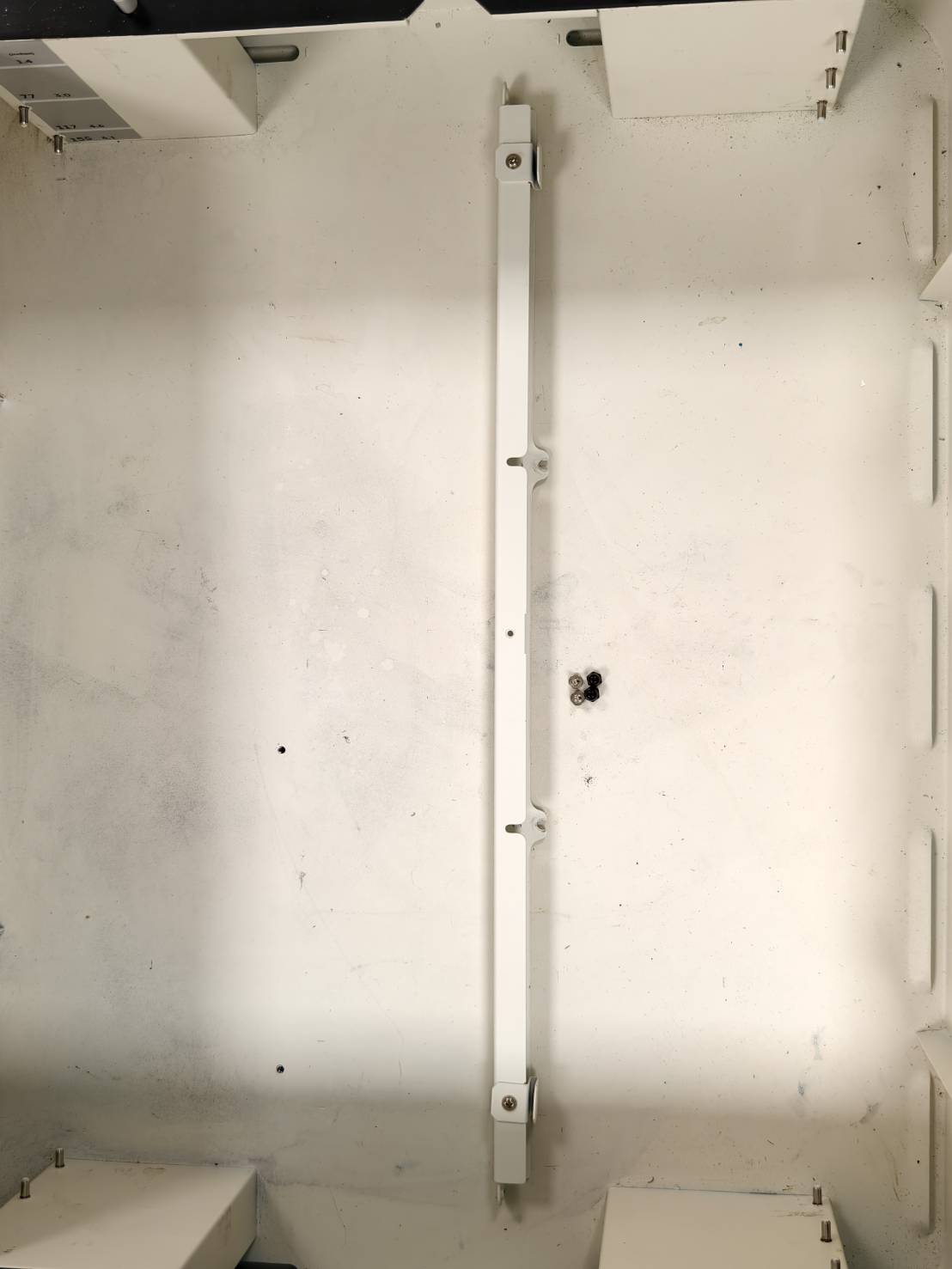

이제 후면 패스스루 프레임을 제거할 수 있습니다.
(패스스루 인쇄 시에는 나사가 필요하지 않지만, 보관하는 것이 좋습니다.)
Step 5
후면 패스스루 프레임을 지정된 위치에 놓습니다.
Step 6

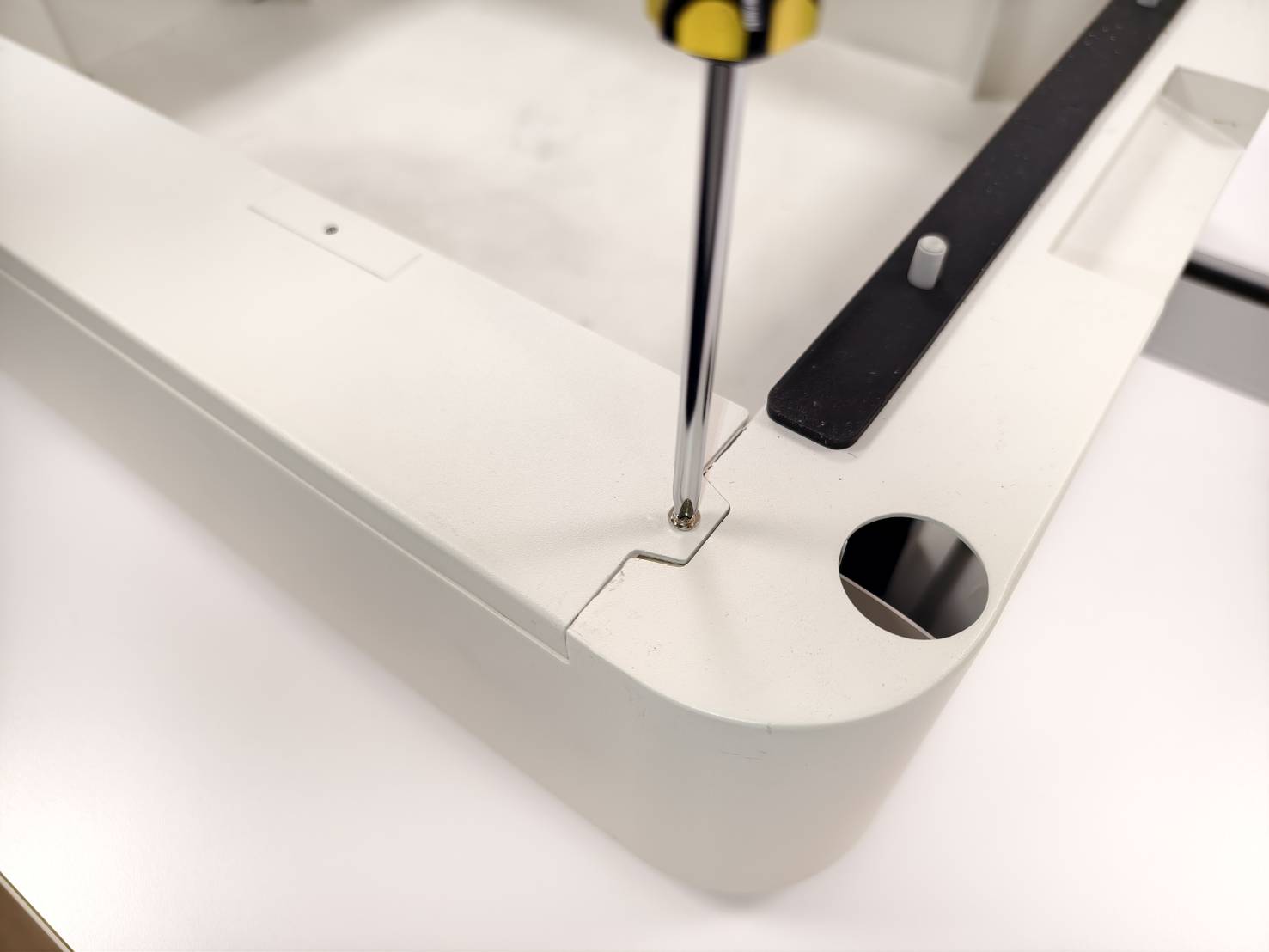

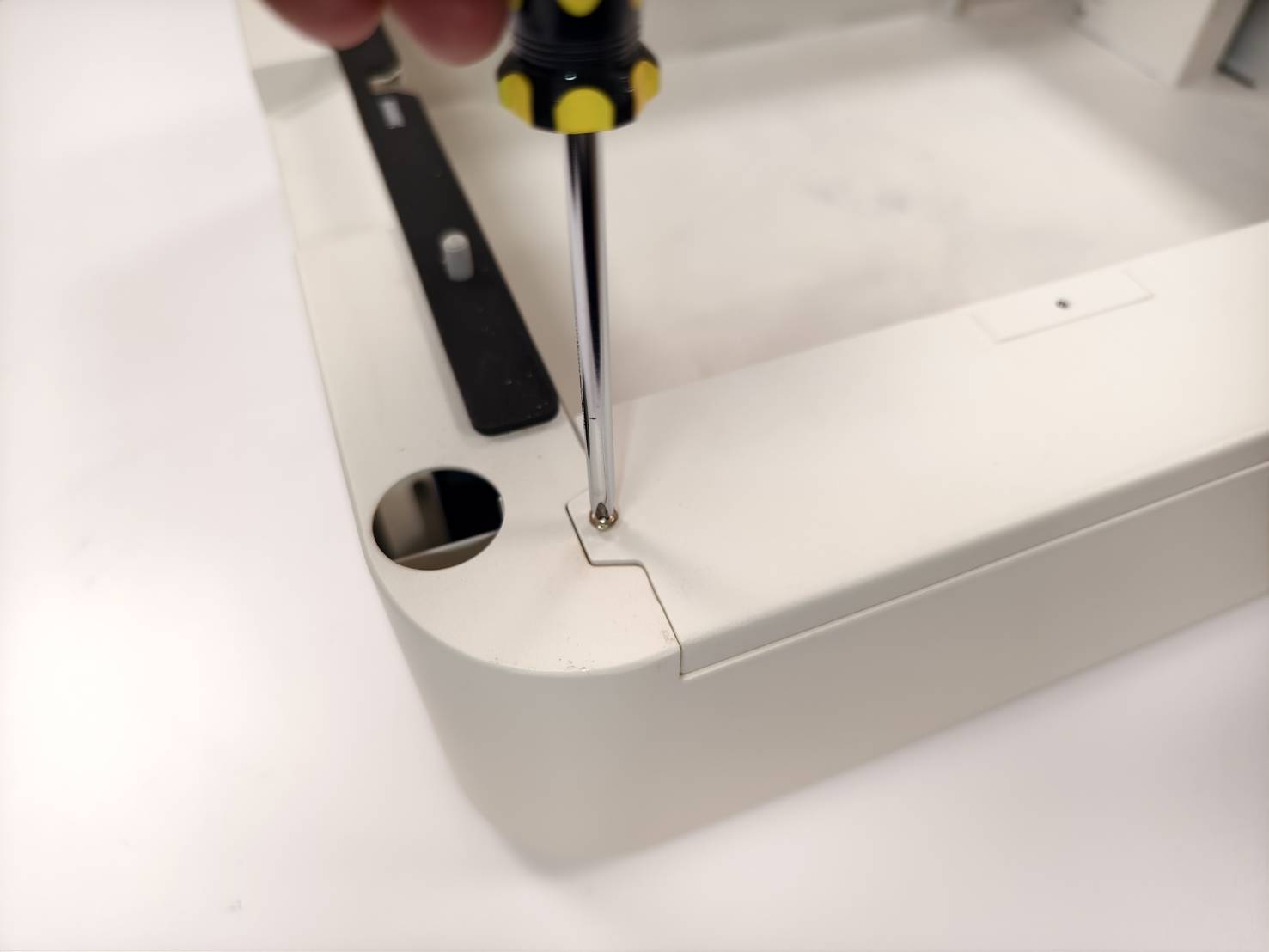

나사 두 개를 풉니다.
Step 7
전면 프레임 아래에 있는 나사를 풉니다.
|
Step 8
이제 전면 패스스루 프레임을 제거할 수 있습니다.
Step 9

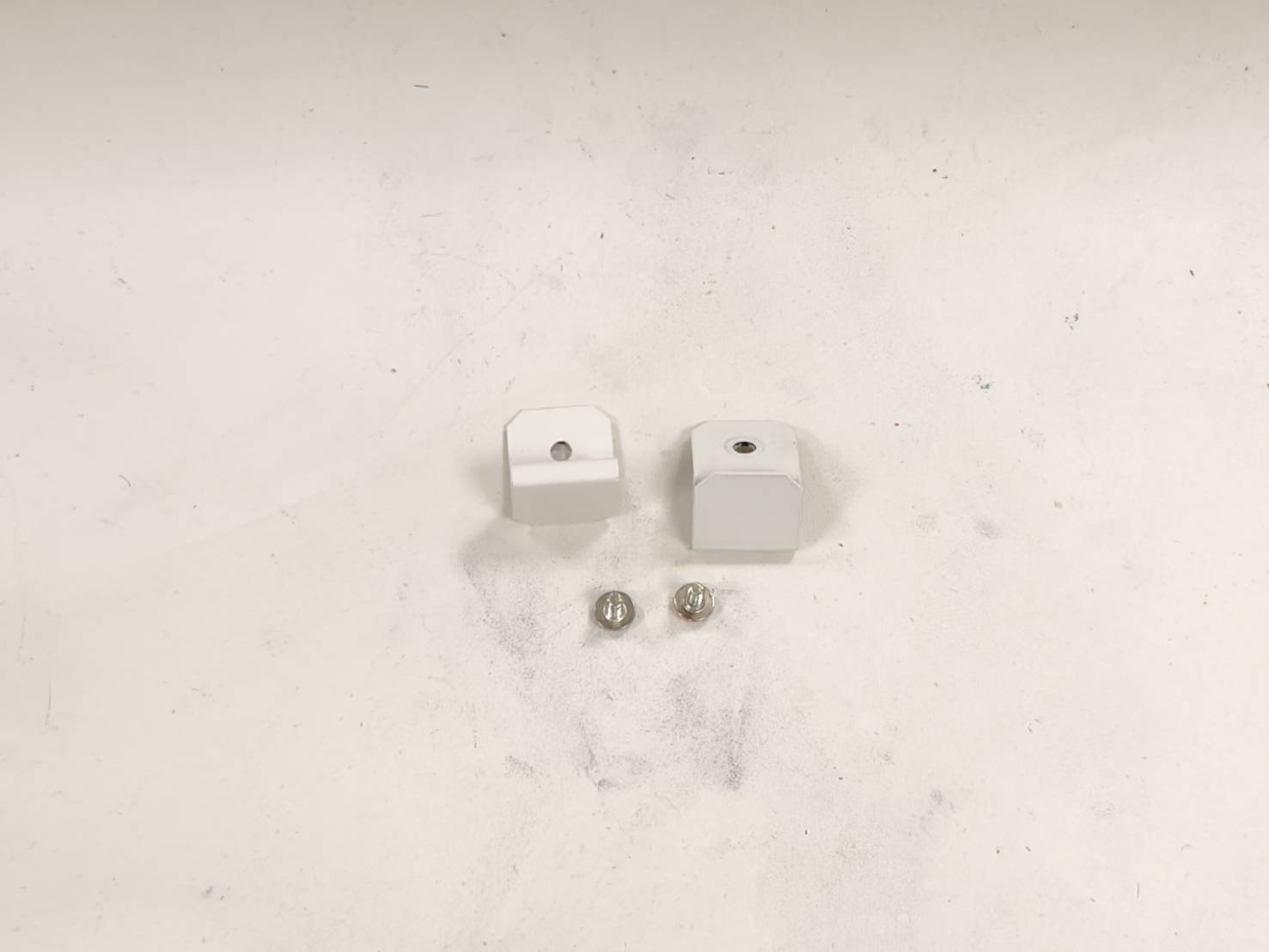

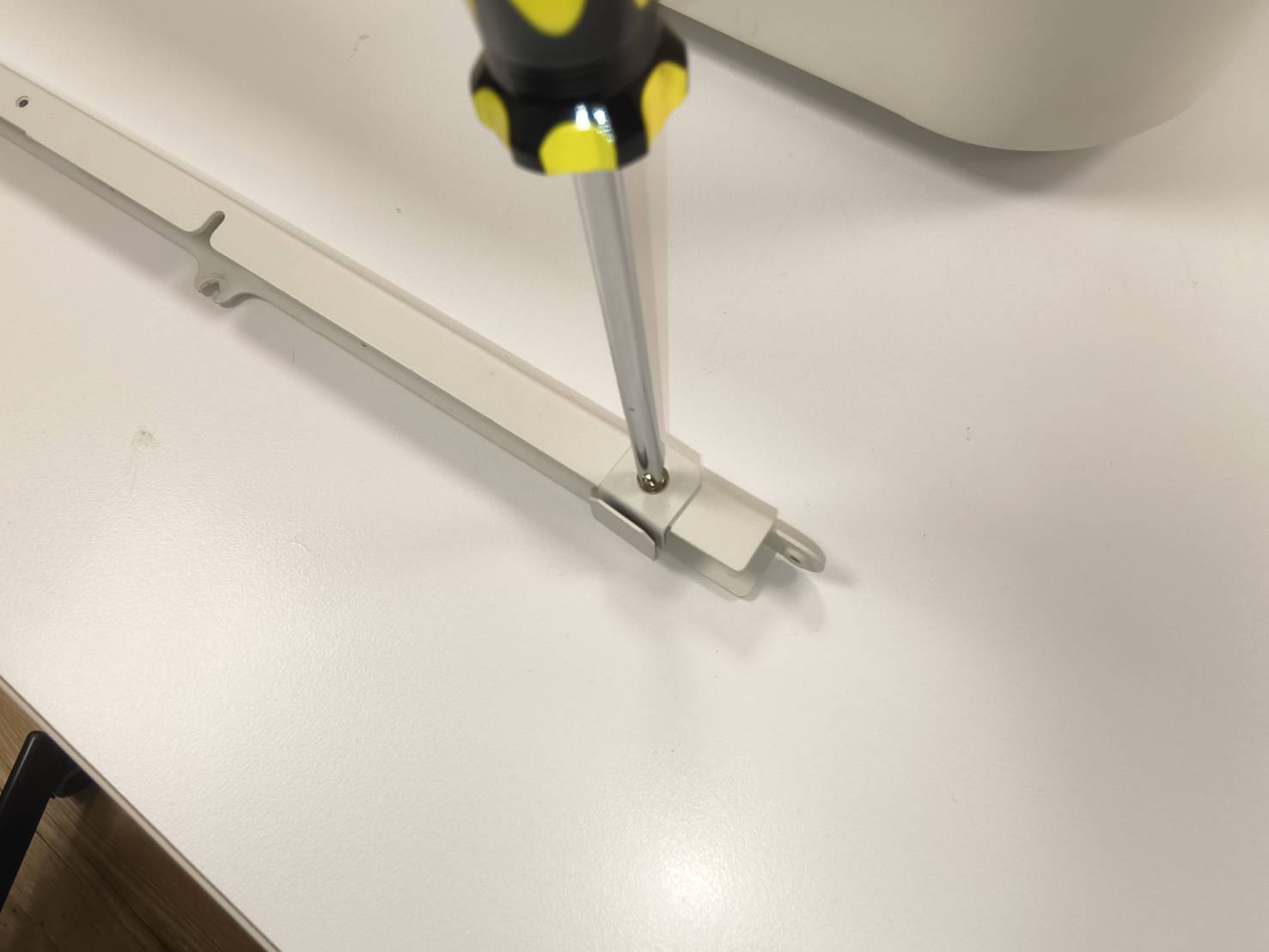

전면 프레임에 있는 클립 두 개를 제거합니다.
(이 클립 두 개는 패스스루 인쇄 시에는 필요하지 않지만, 추후 필요할 경우를 대비해 보관하는 것이 좋습니다. 자세한 내용은 비패스스루 설치 가이드.)
1단계0
전면 패스스루 프레임을 지정된 위치에 놓습니다.
1단계1

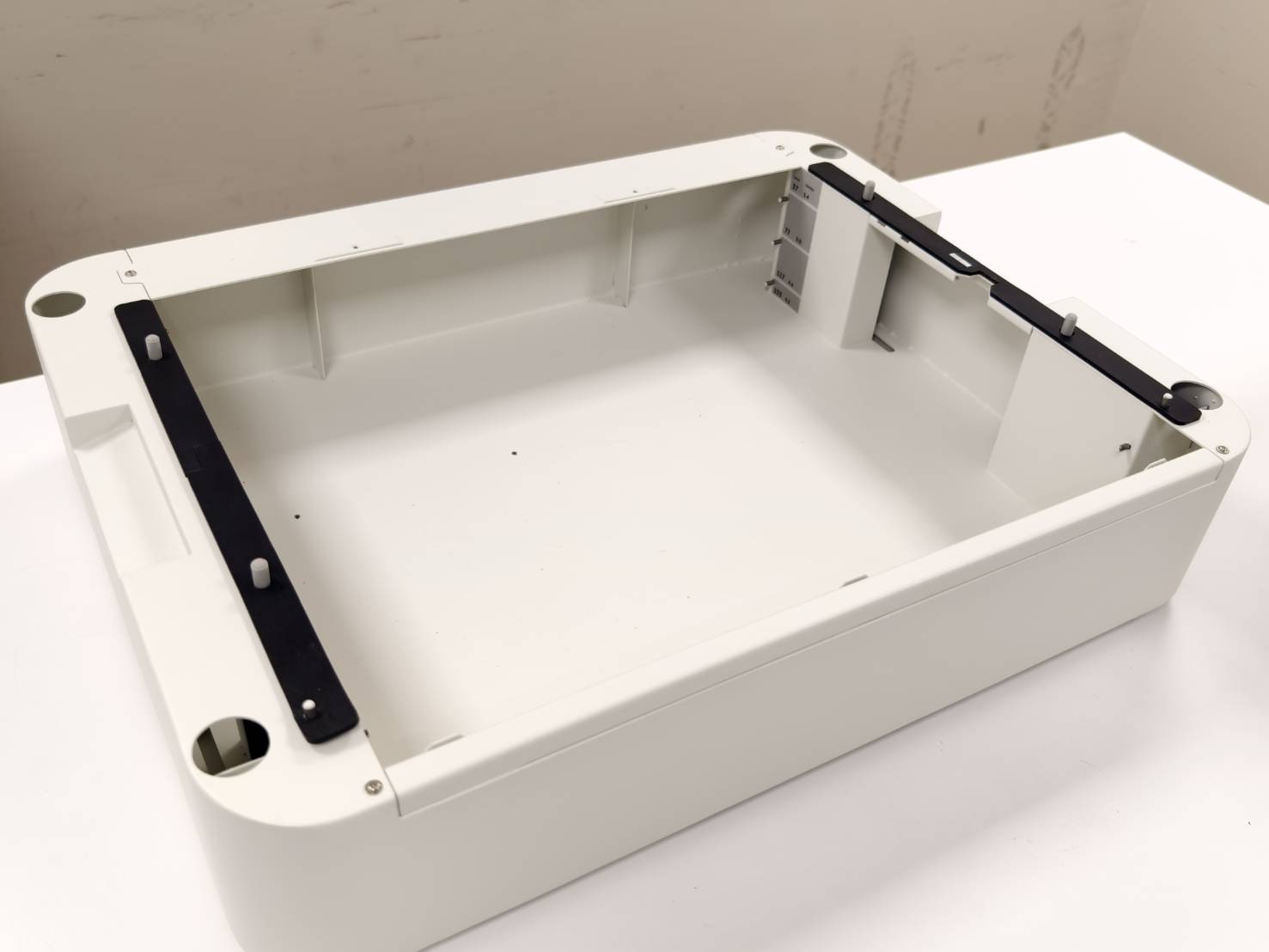

기기와 연장 베이스를 조립합니다.
12단계

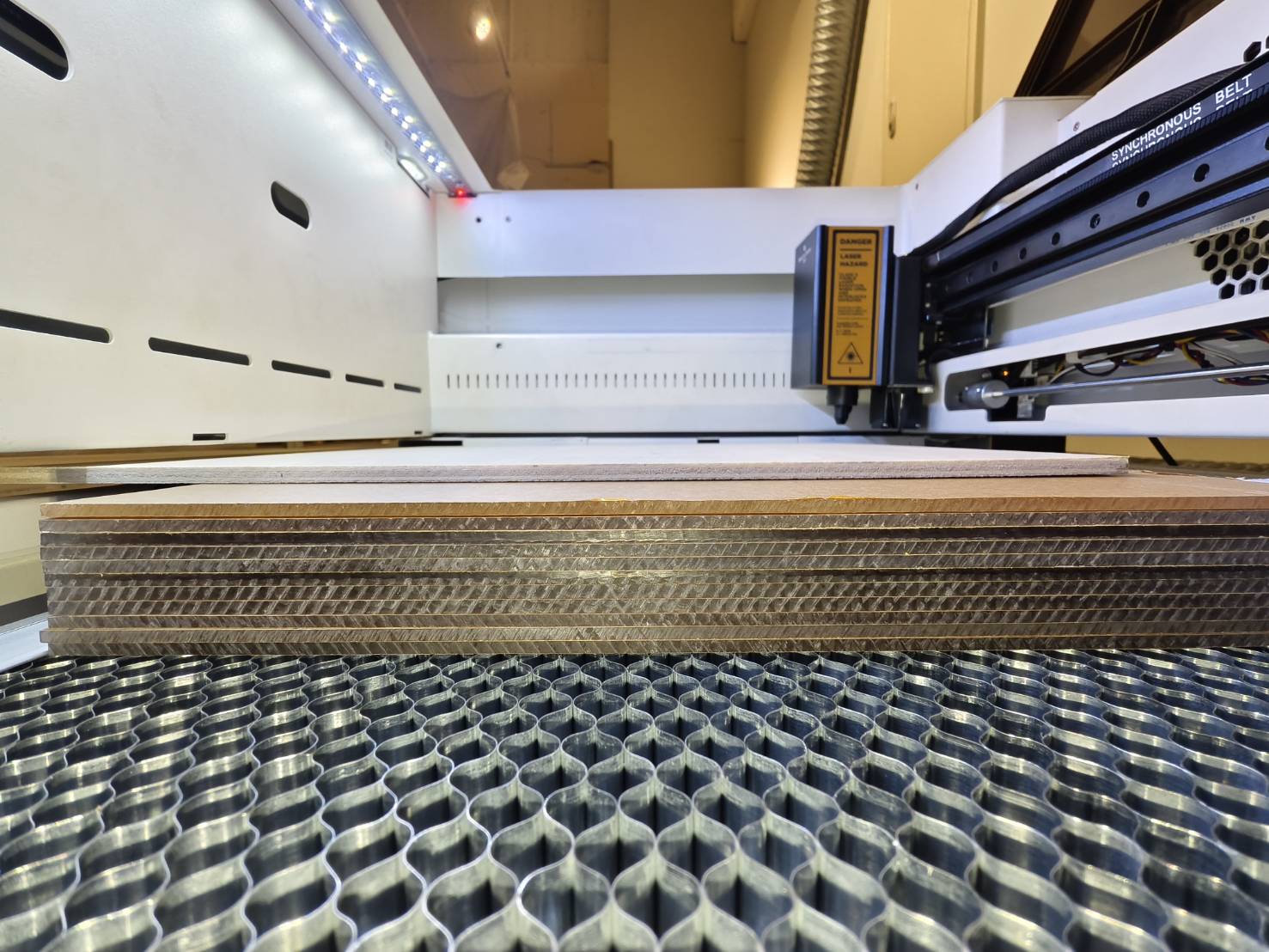

재료의 두께에 따라 허니콤을 37mm/1.4인치 레이어 또는 77mm/3.0인치 레이어에 놓습니다. 자세한 내용은 다음 문서를 참조하세요: 허니콤 설치 가이드.
| 레이어 | 사진 |
높이 범위 |
| 37mm / 1.4 inches | 0 - 3 mm | |
| 77mm / 3.0 inches |
3 - 15 mm |
|
| 117mm / 4.6 inches | 패스스루에는 사용할 수 없음 | |
| 155 mm / 6.1 inches |
패스스루에는 사용할 수 없음 |
13단계

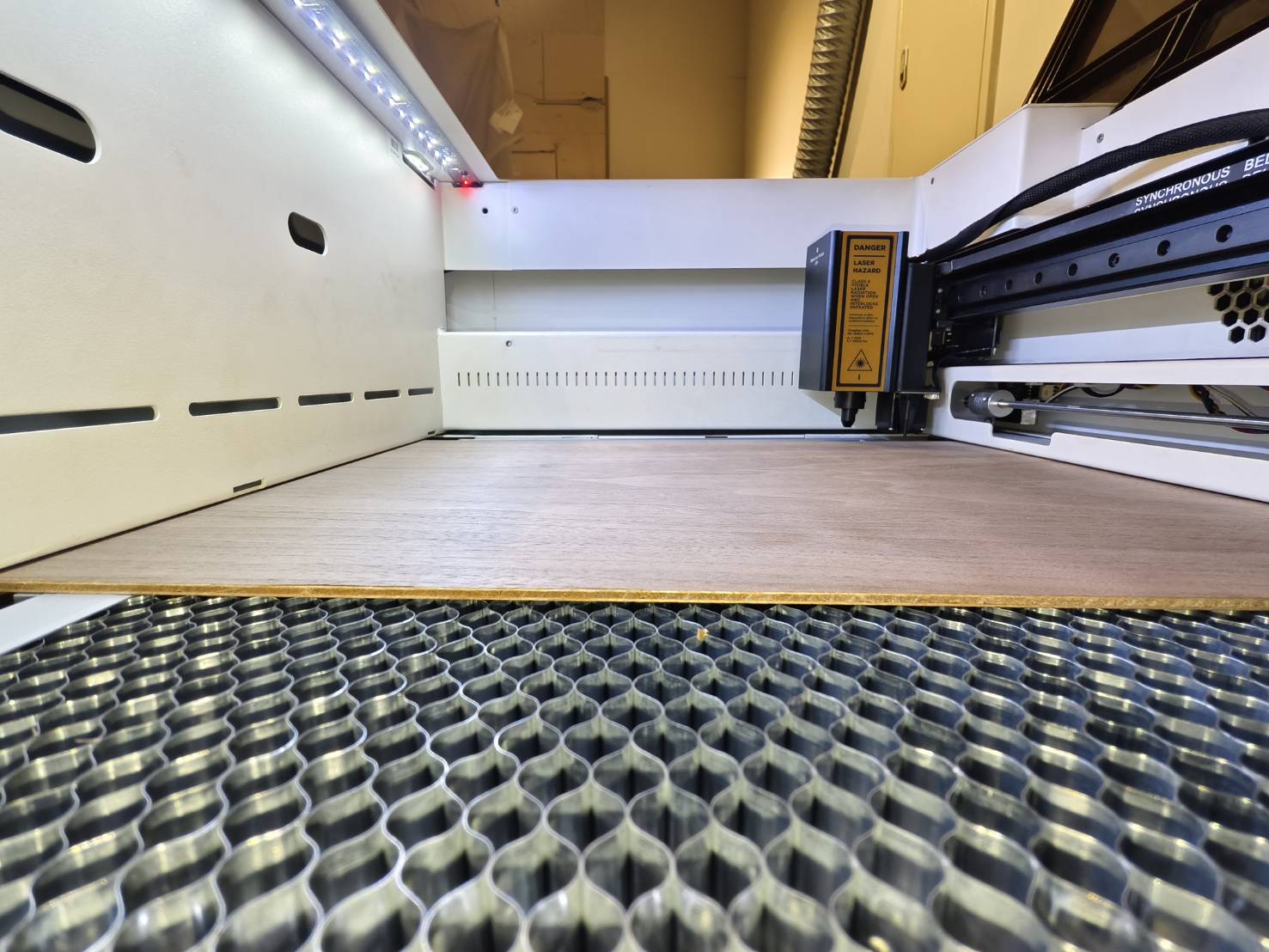

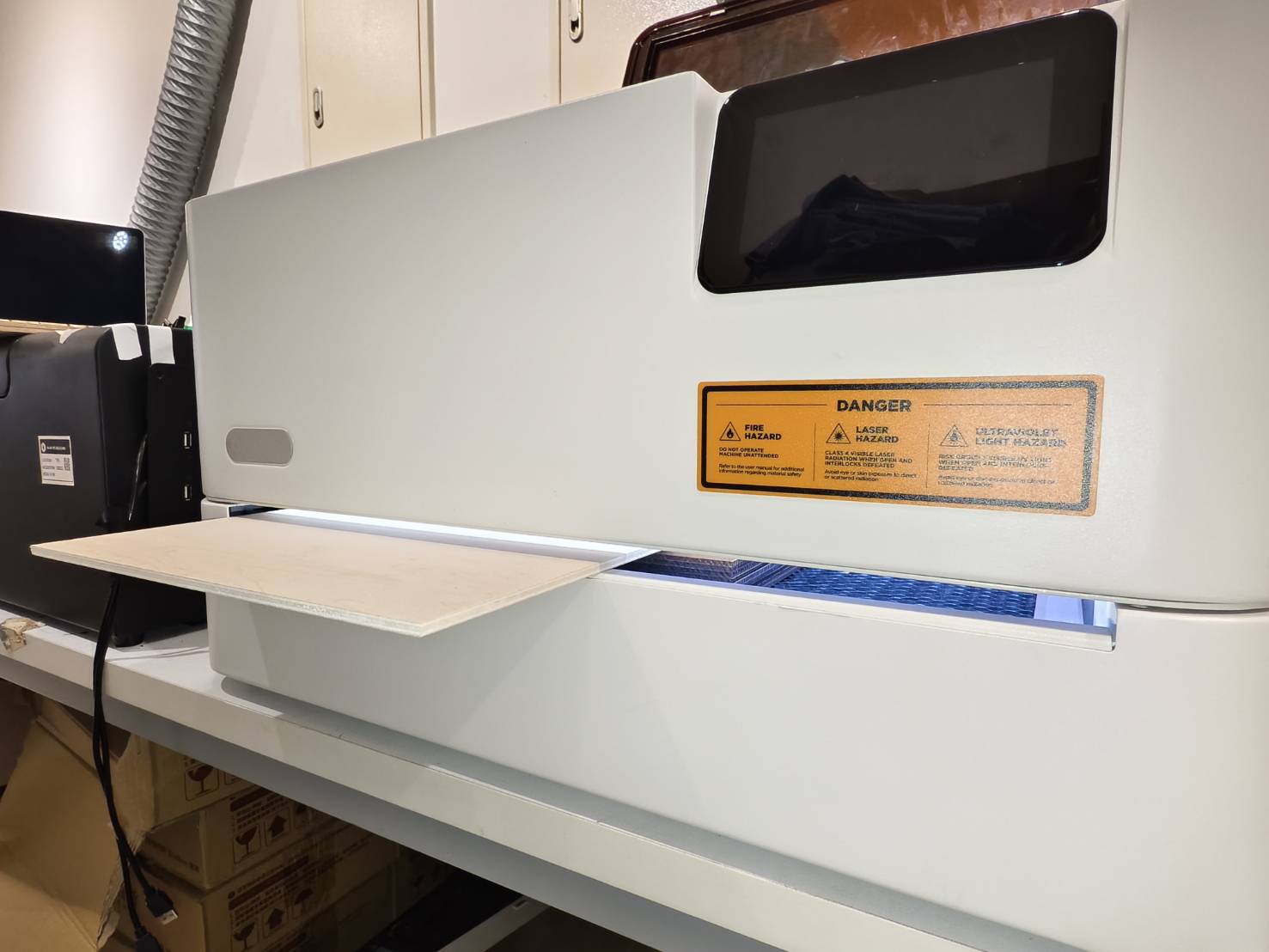

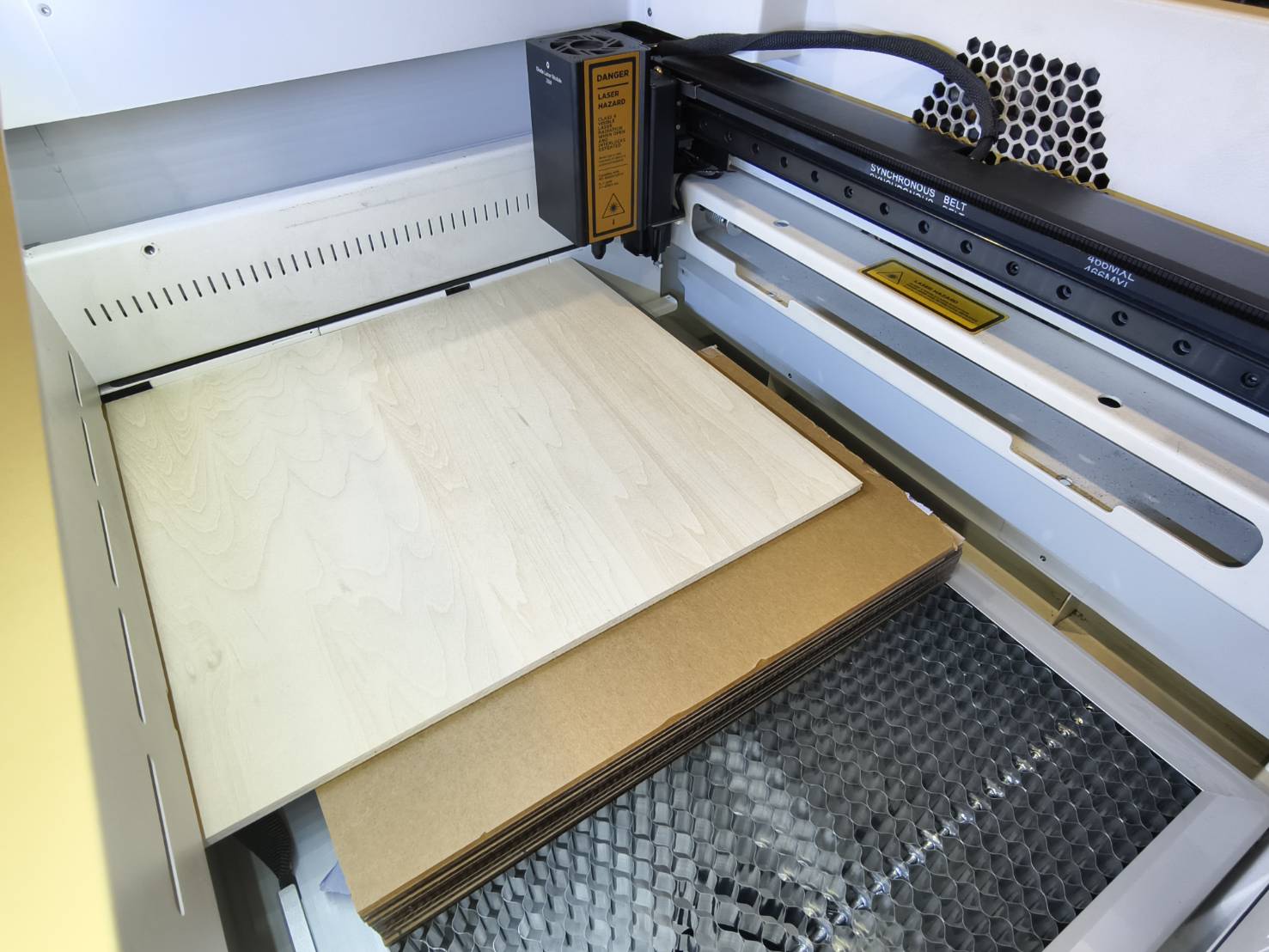

기기에 재료를 삽입합니다. 처음 사용 시에는 연습 목적으로 불필요하거나 사용한 재료를 사용하는 것이 좋습니다.

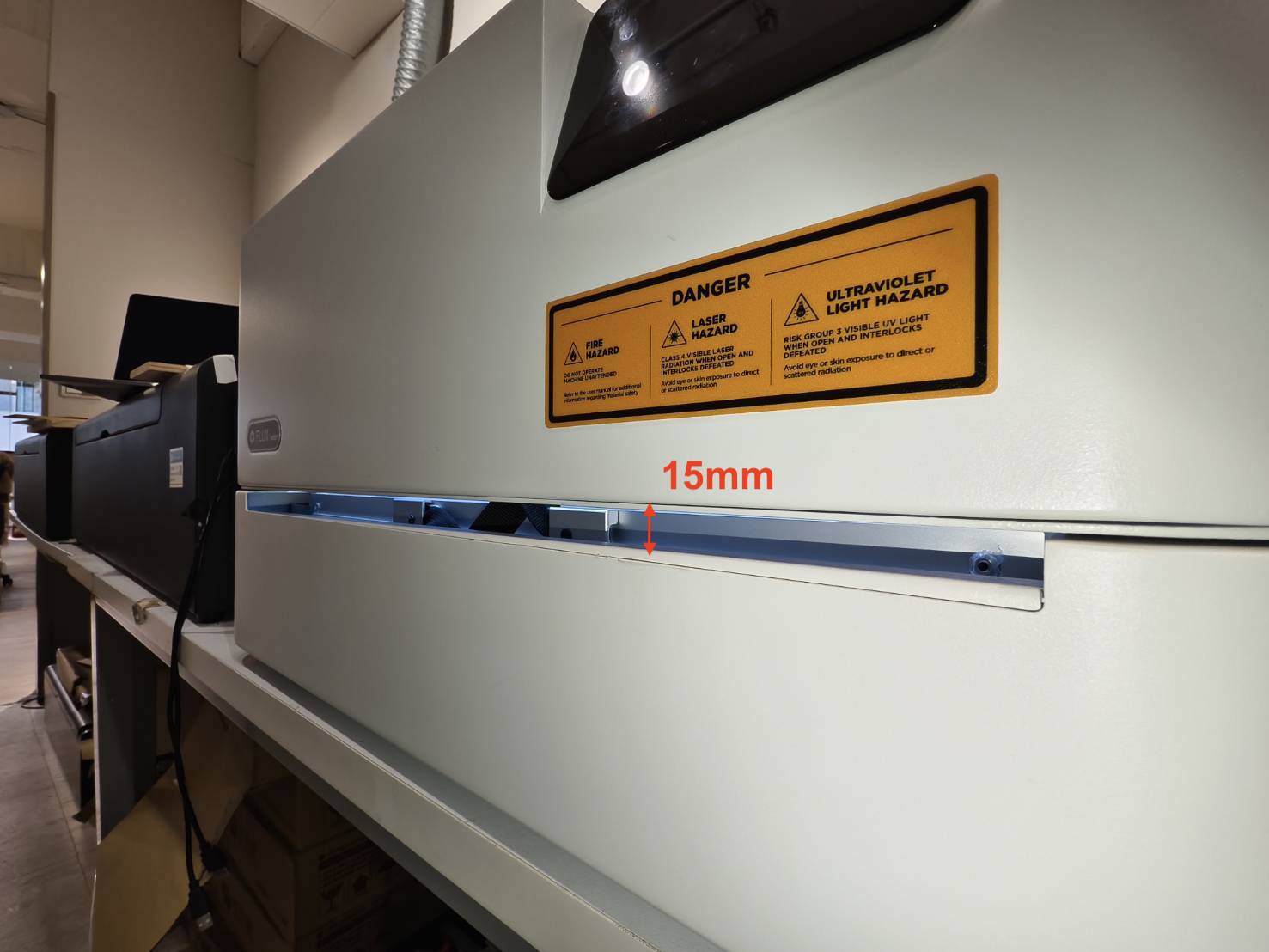

Ador 패스스루 기능에 사용할 수 있는 재료의 최대 두께는 15mm입니다.

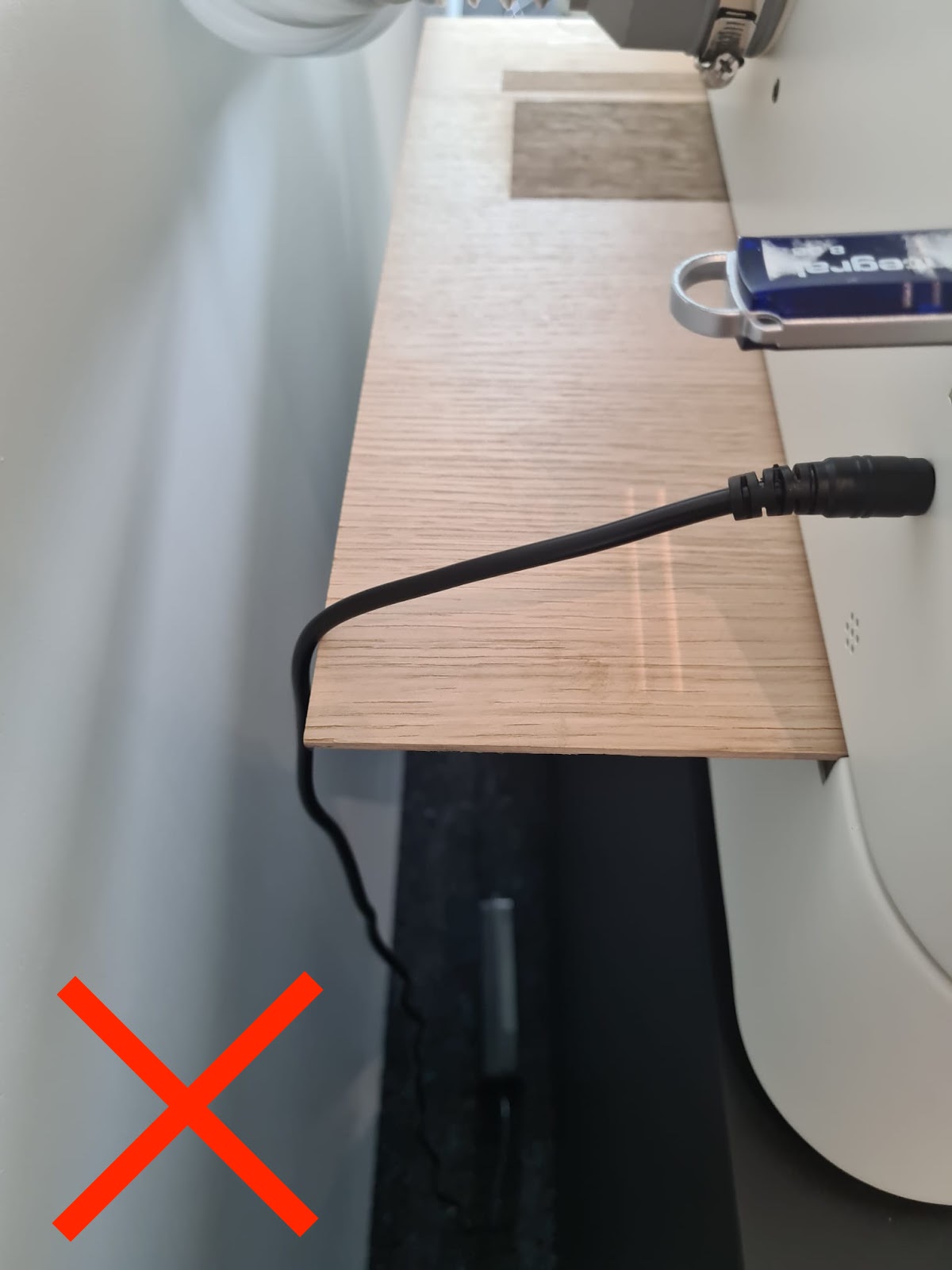

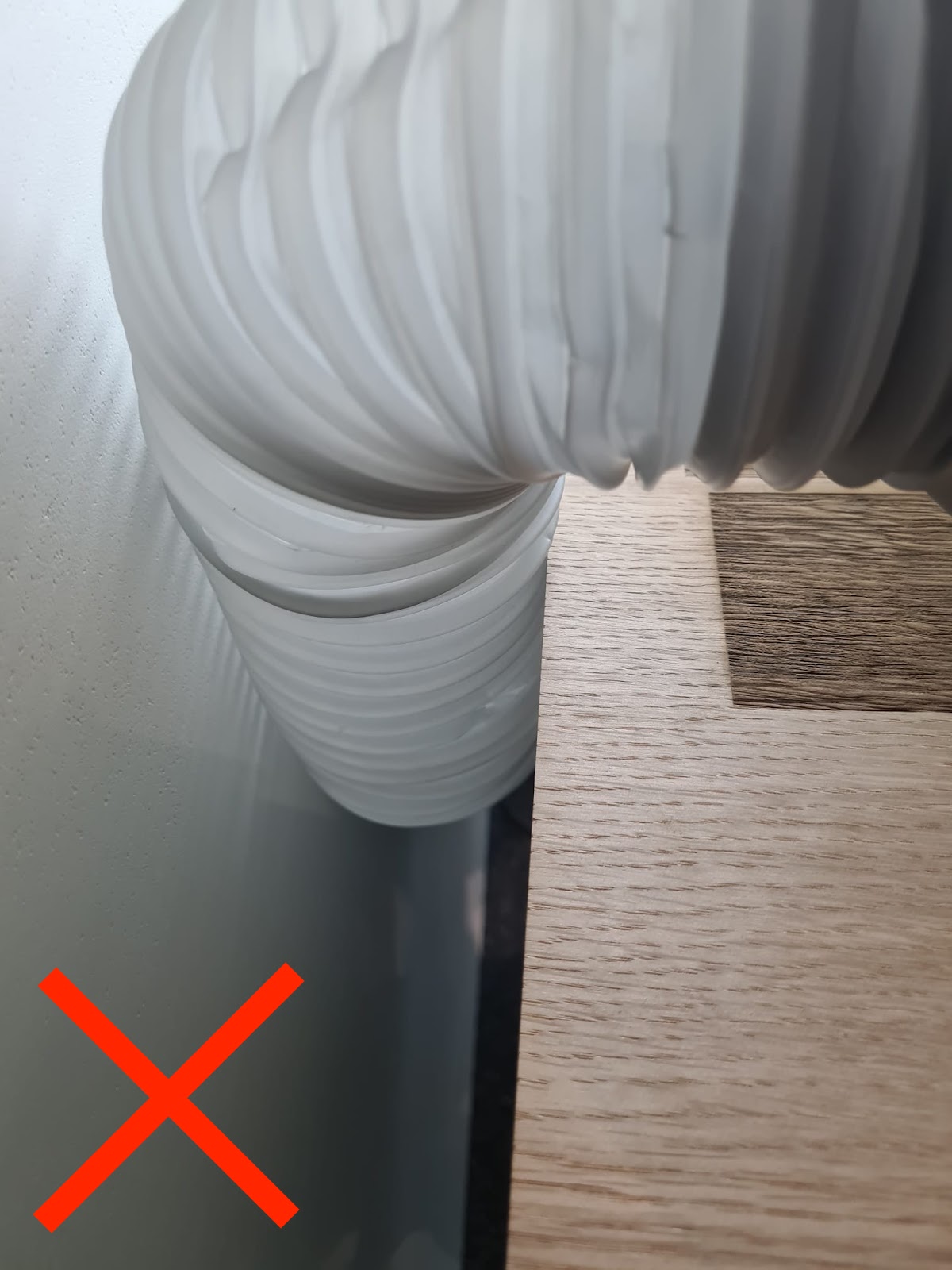

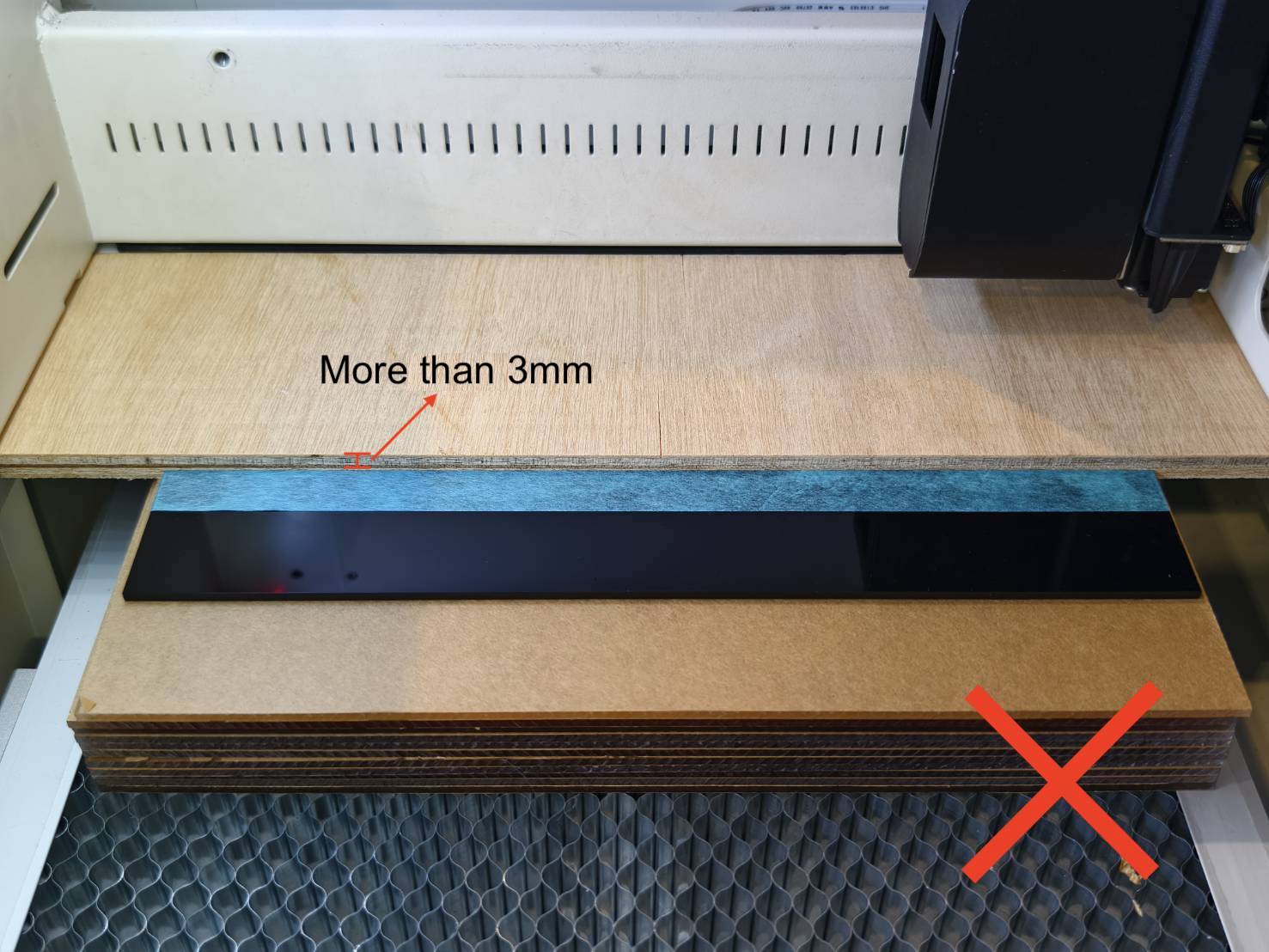

재료를 삽입할 때는 아래의 잘못된 예시처럼 전원 코드와 배기 호스에 재료가 걸리지 않도록 주의하십시오.
재료를 배치하는 두 가지 시나리오가 있습니다. 아래 지침을 참조하세요.

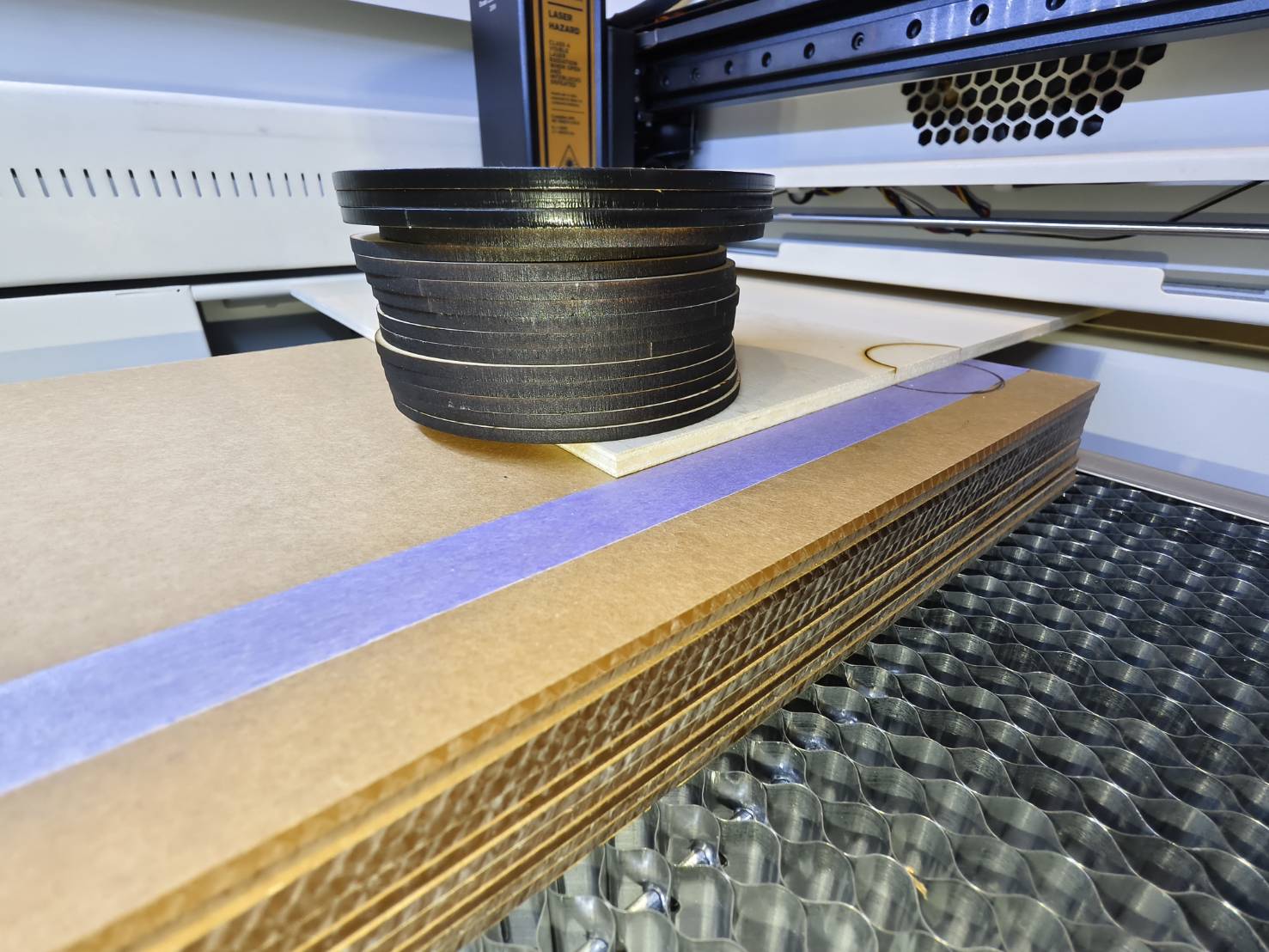

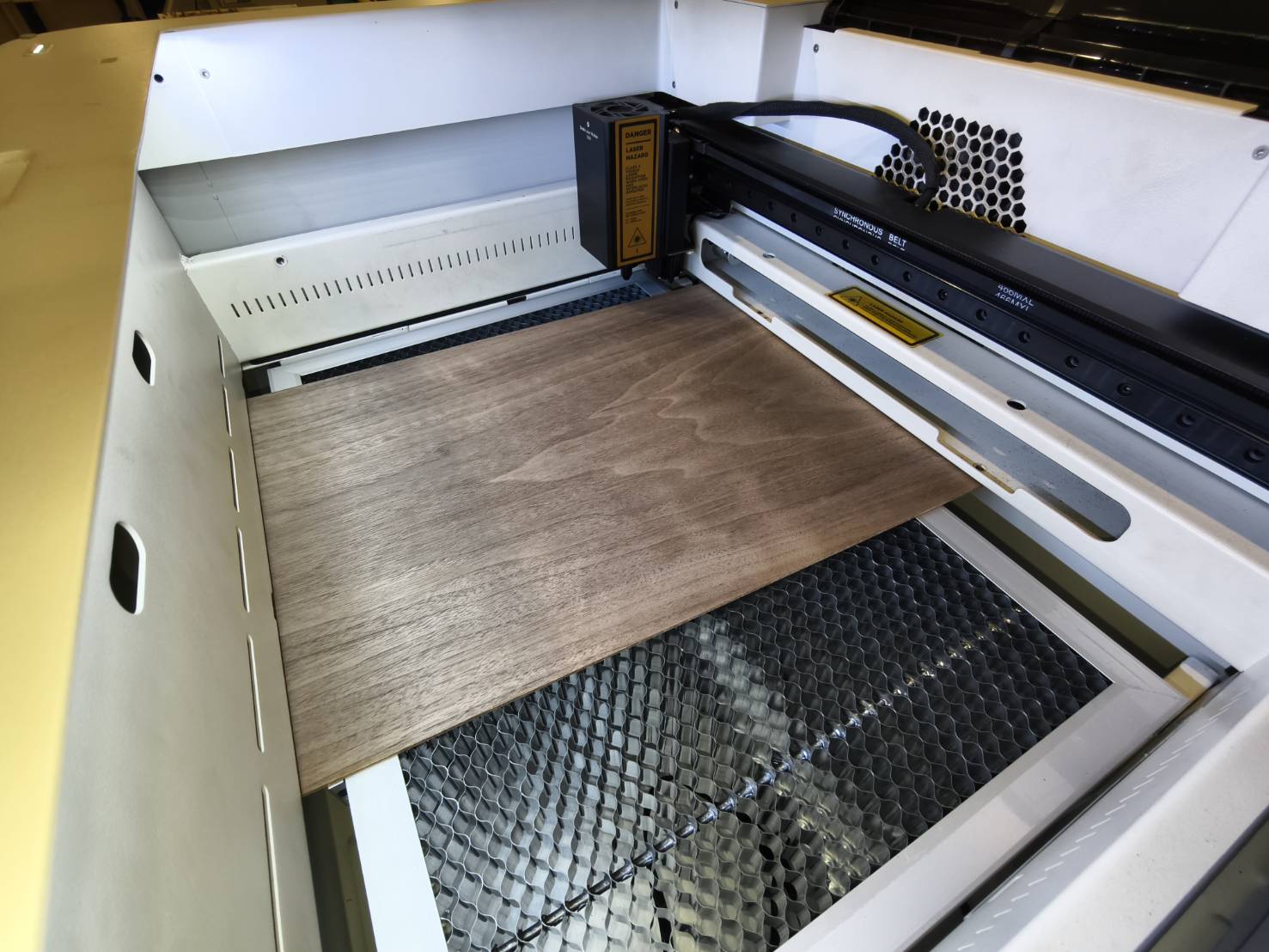

0 - 3 mm 재료
|
||
|
||

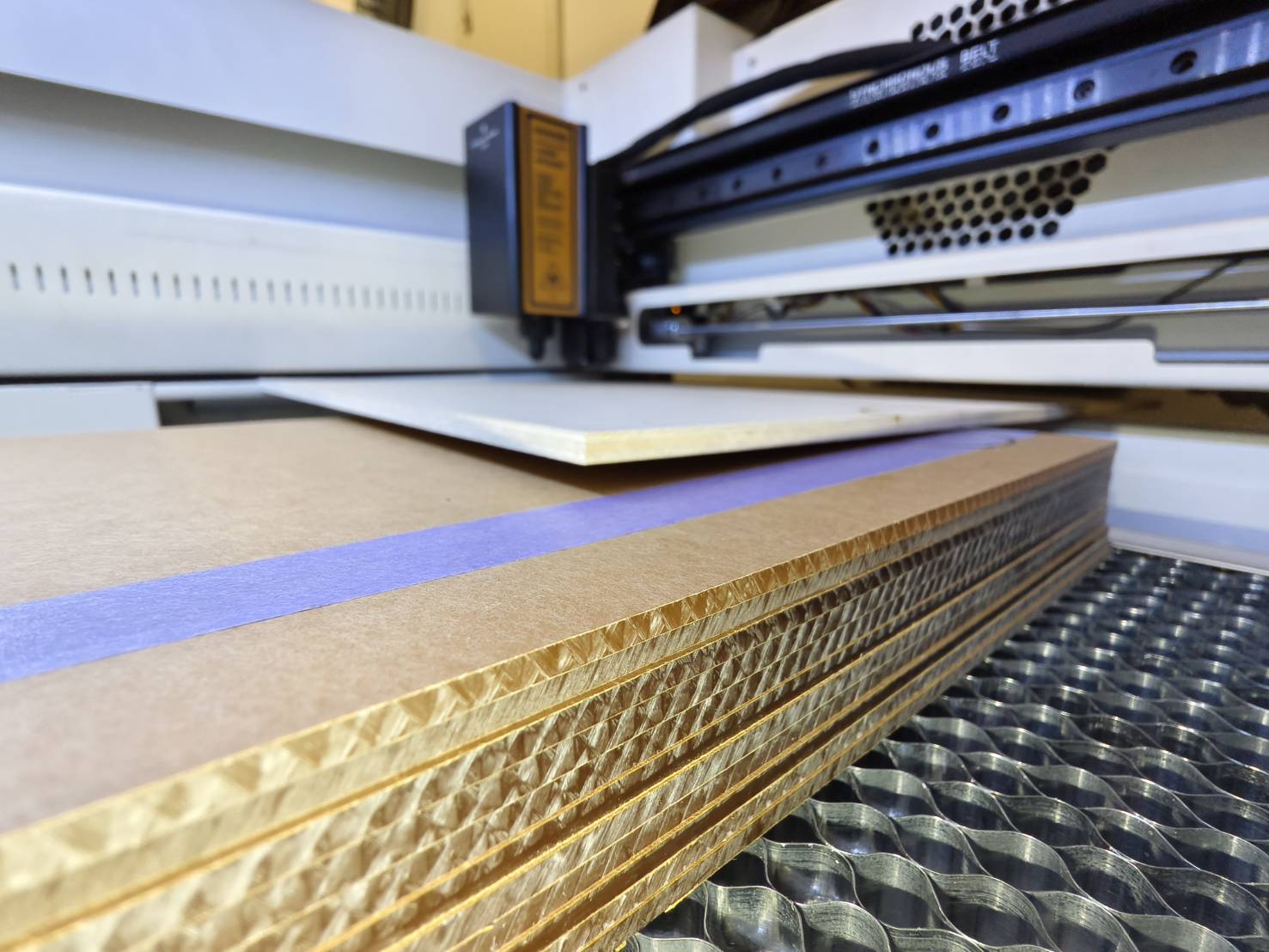

3 - 15 mm 재료
|
||
|
||
14단계

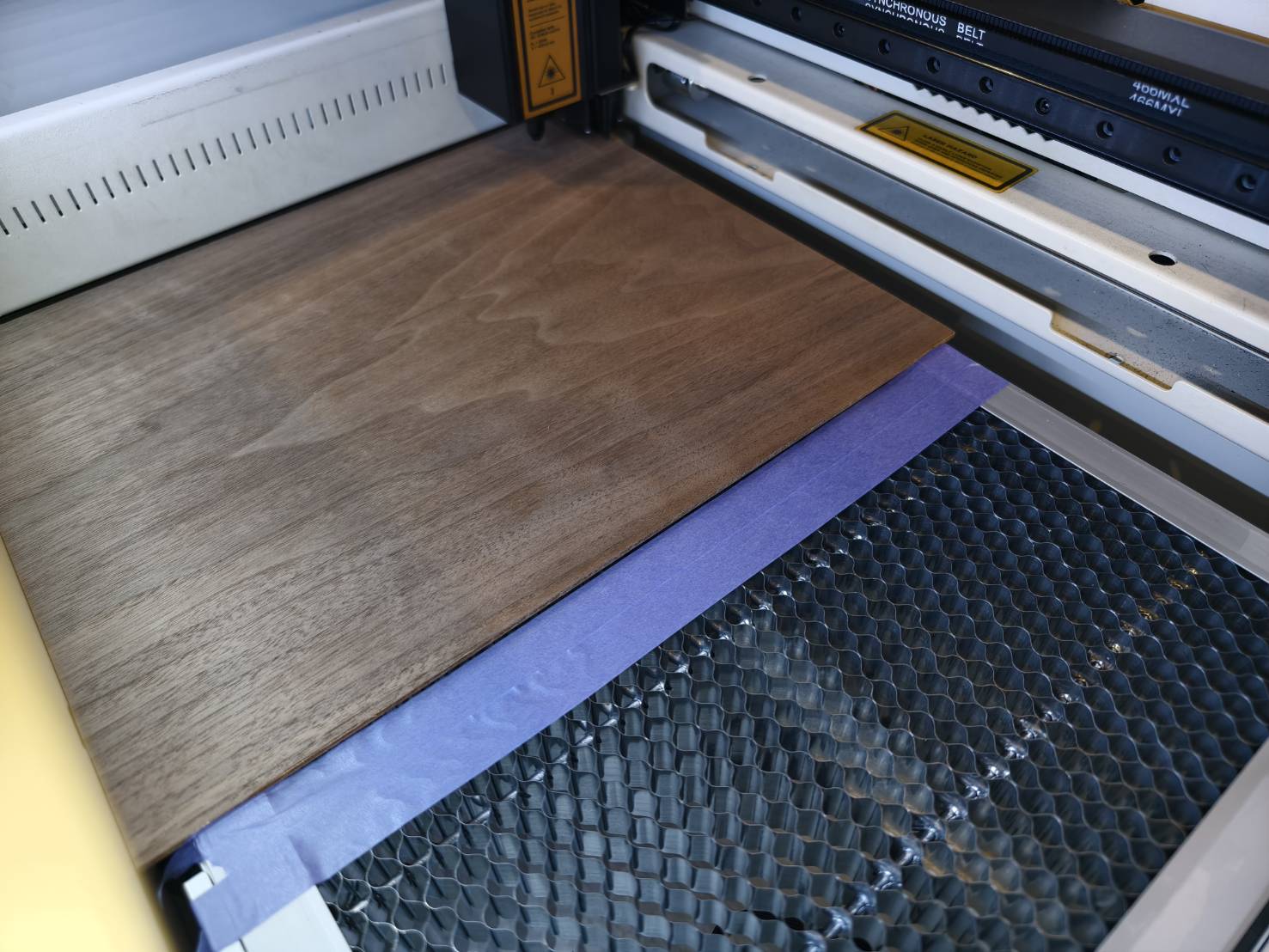

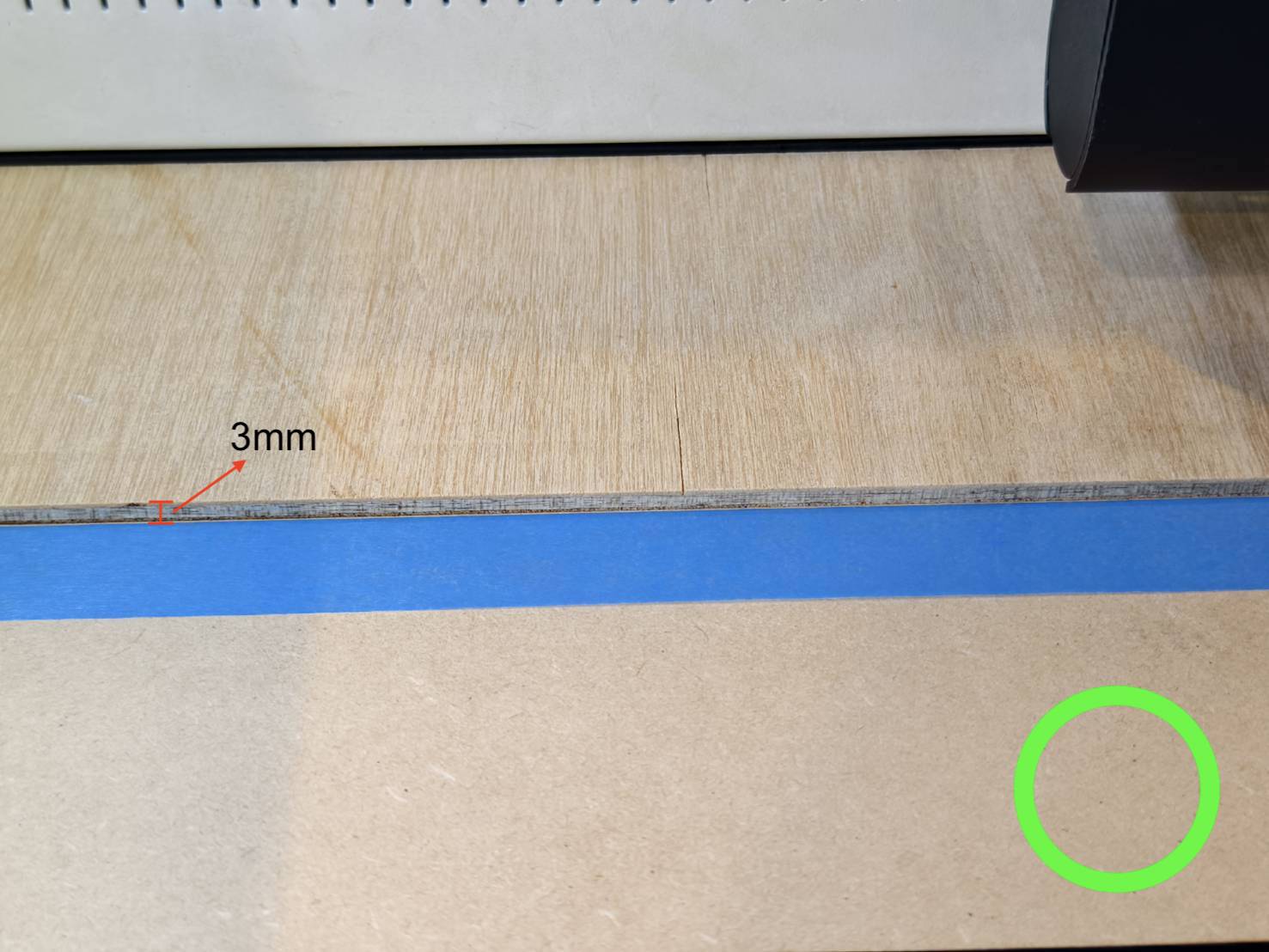

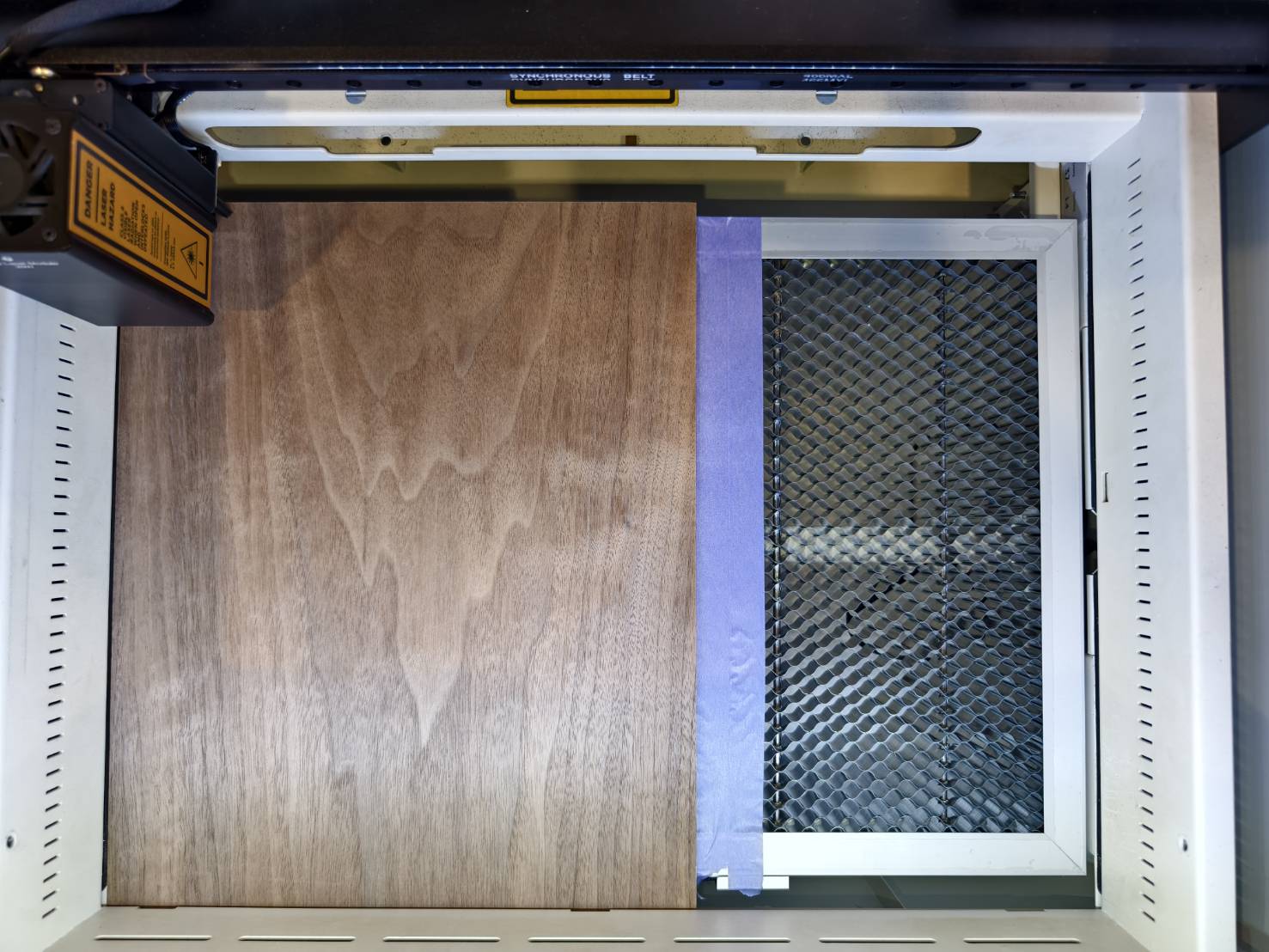

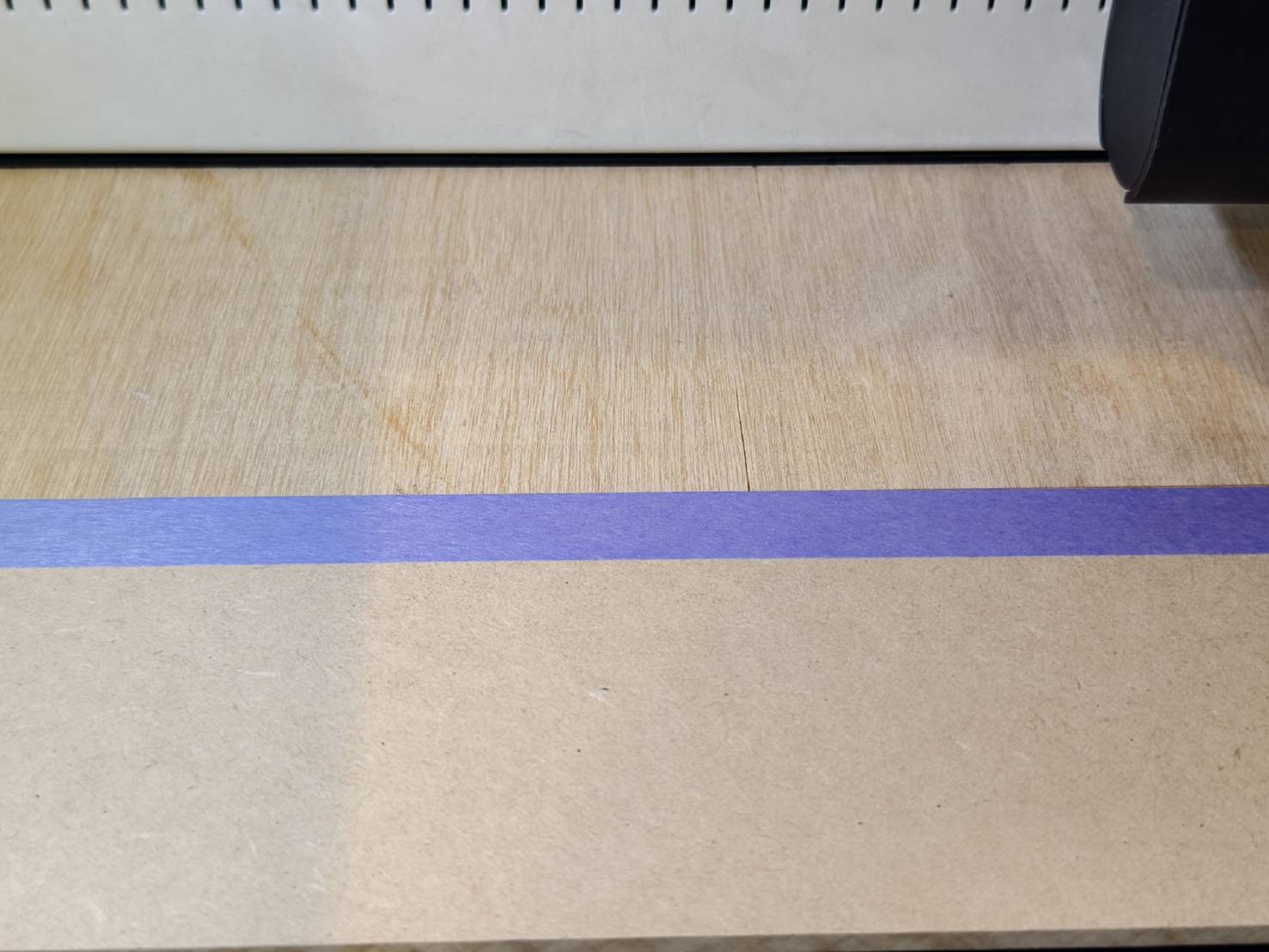

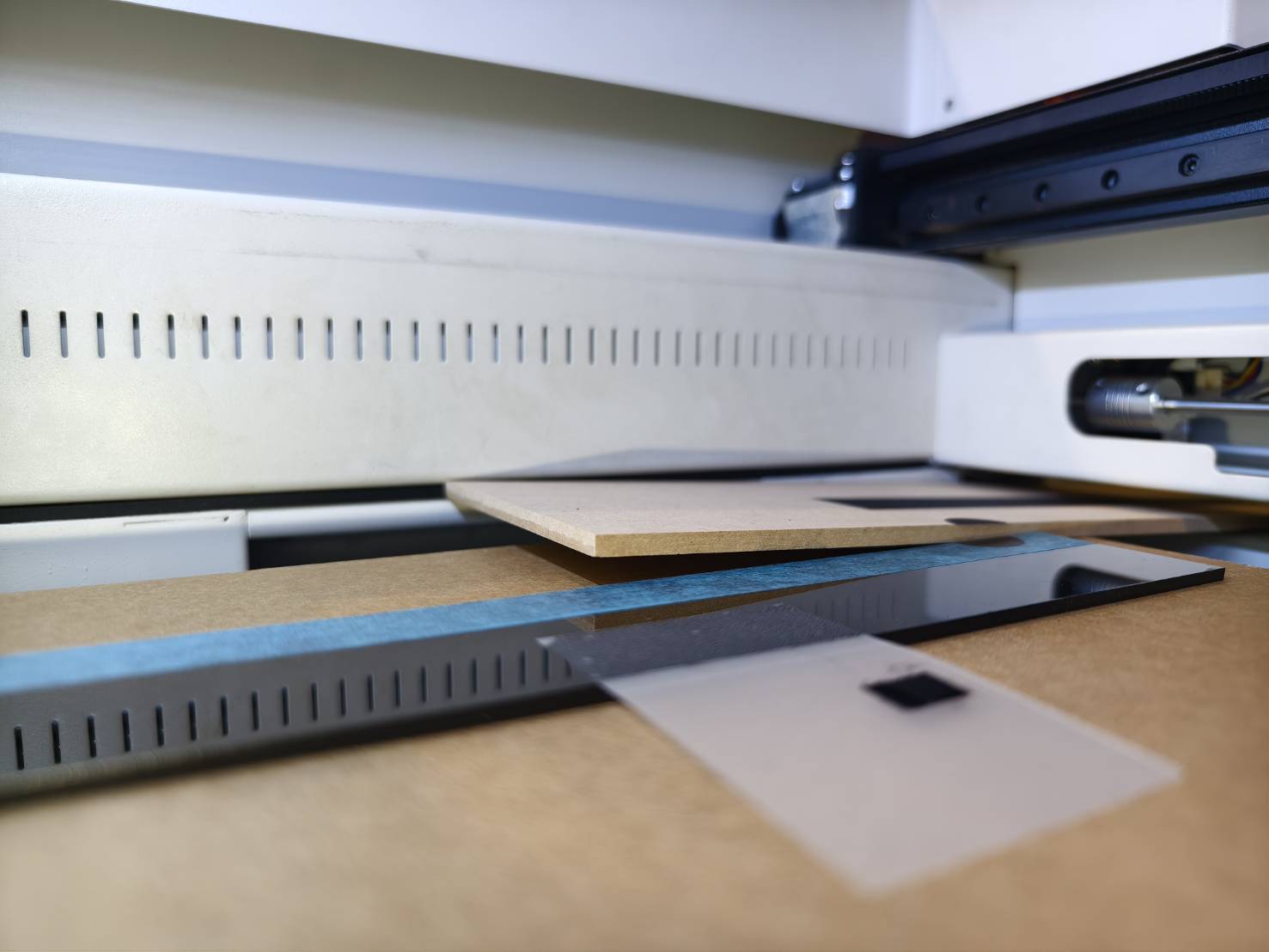

허니콤이나 하단 재료 위의 재료 가장자리 바로 옆에 종이 테이프를 붙이세요.
테이프는 각 조각을 정렬하는 데 사용되며, 이 문서의 뒷부분에서 사용 방법을 설명할 것입니다.
0 - 3 mm 재료
|
||
|
||
3 - 15 mm 재료
|
||
|
||
|
||
중요 참고사항 |
|
|
|
|
|
|
|
14.1단계

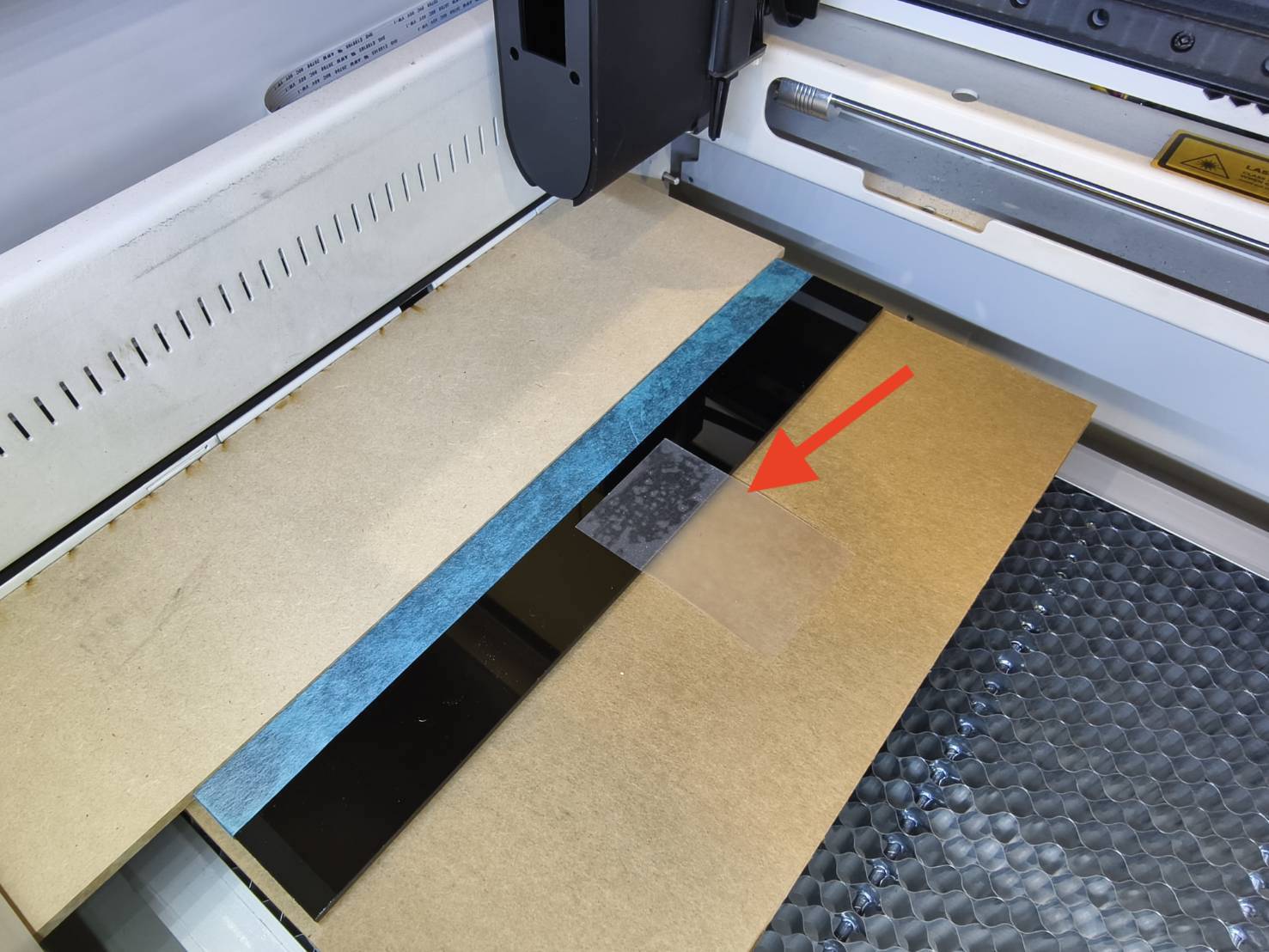

사전 스프레이를 위해 보조 재료에 프라이밍 스티커를 붙이세요.
15단계
기기 전원을 켜고 재료에 자동 초점을 맞추세요.
16단계
Ador의 로터리 기능을 사용하려면 다음 소프트웨어 및 펌웨어 버전이 설치되어 있는지 확인하세요.
|

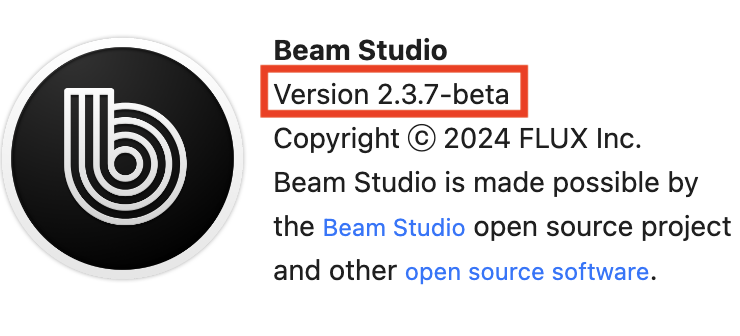

Beam Studio 버전 2.3.7 이상. (가이드) |

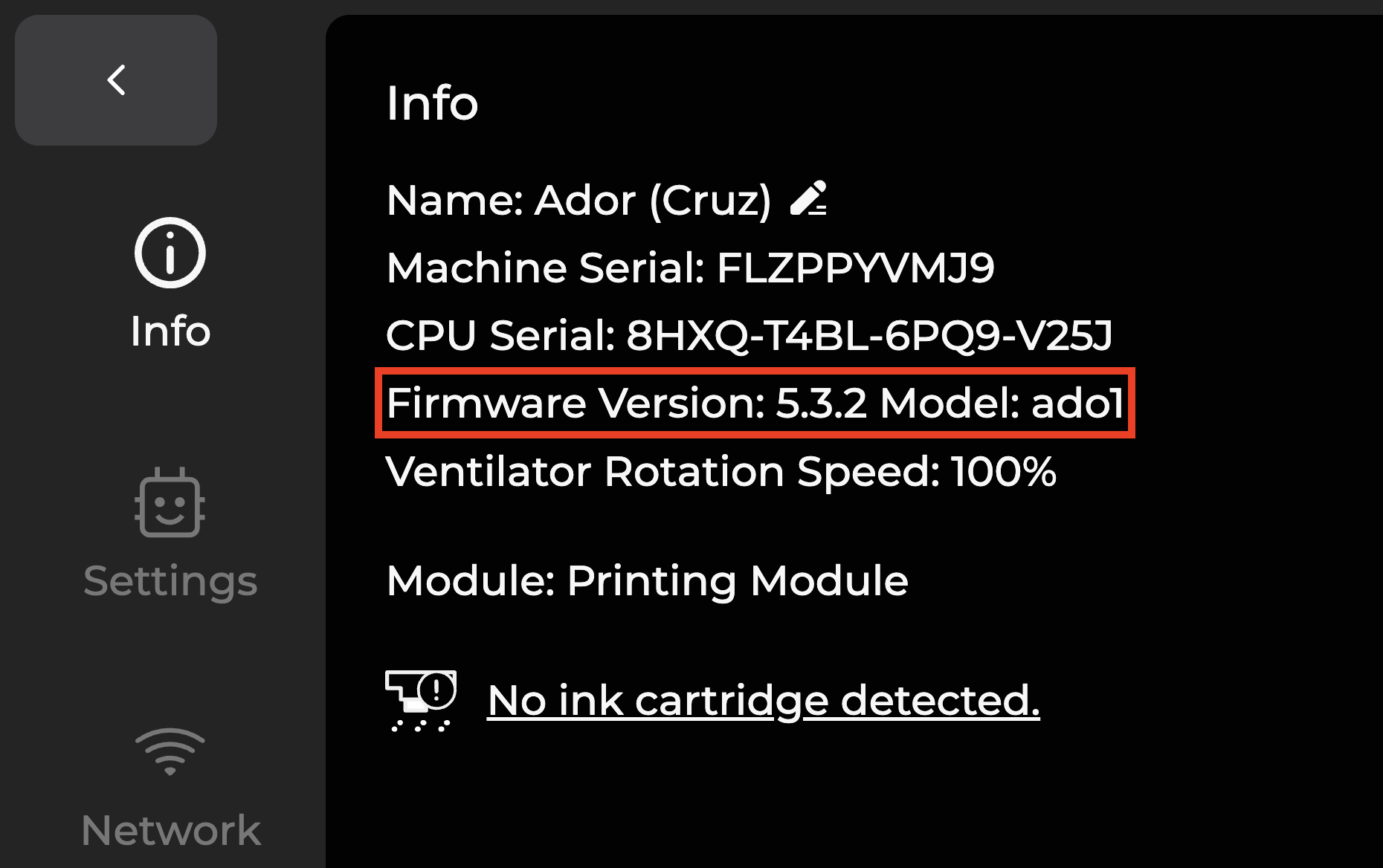

펌웨어 버전 5.3.2 이상. (가이드) |
|
|
17단계

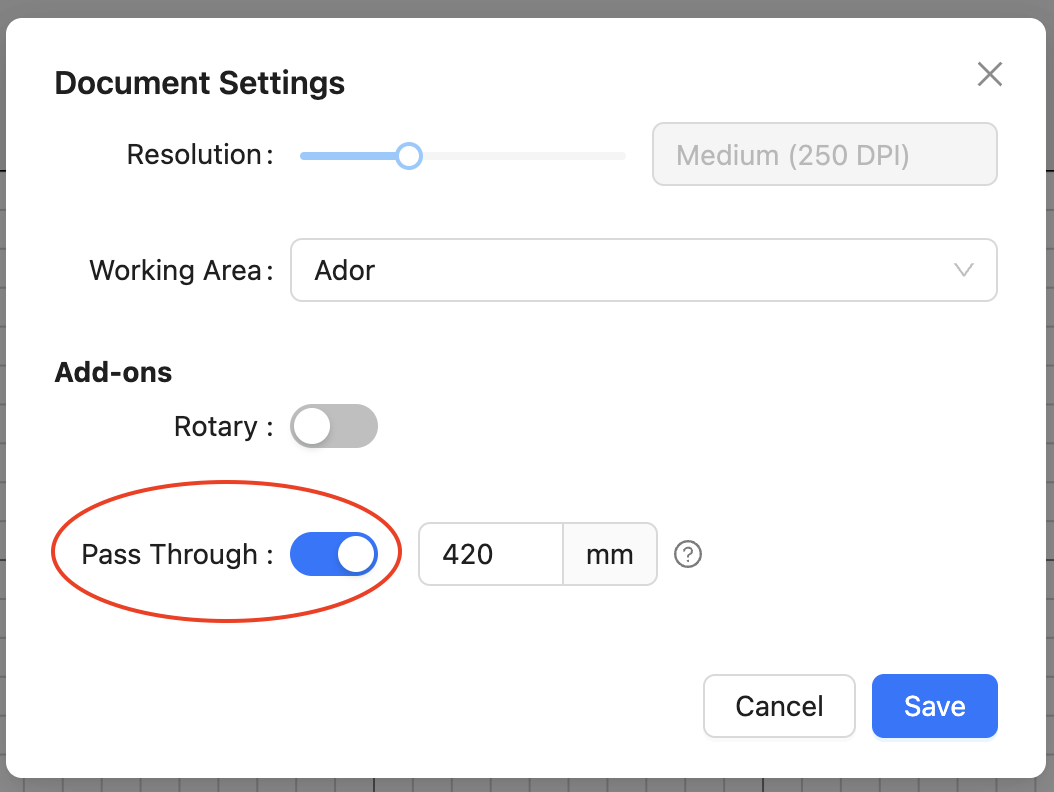

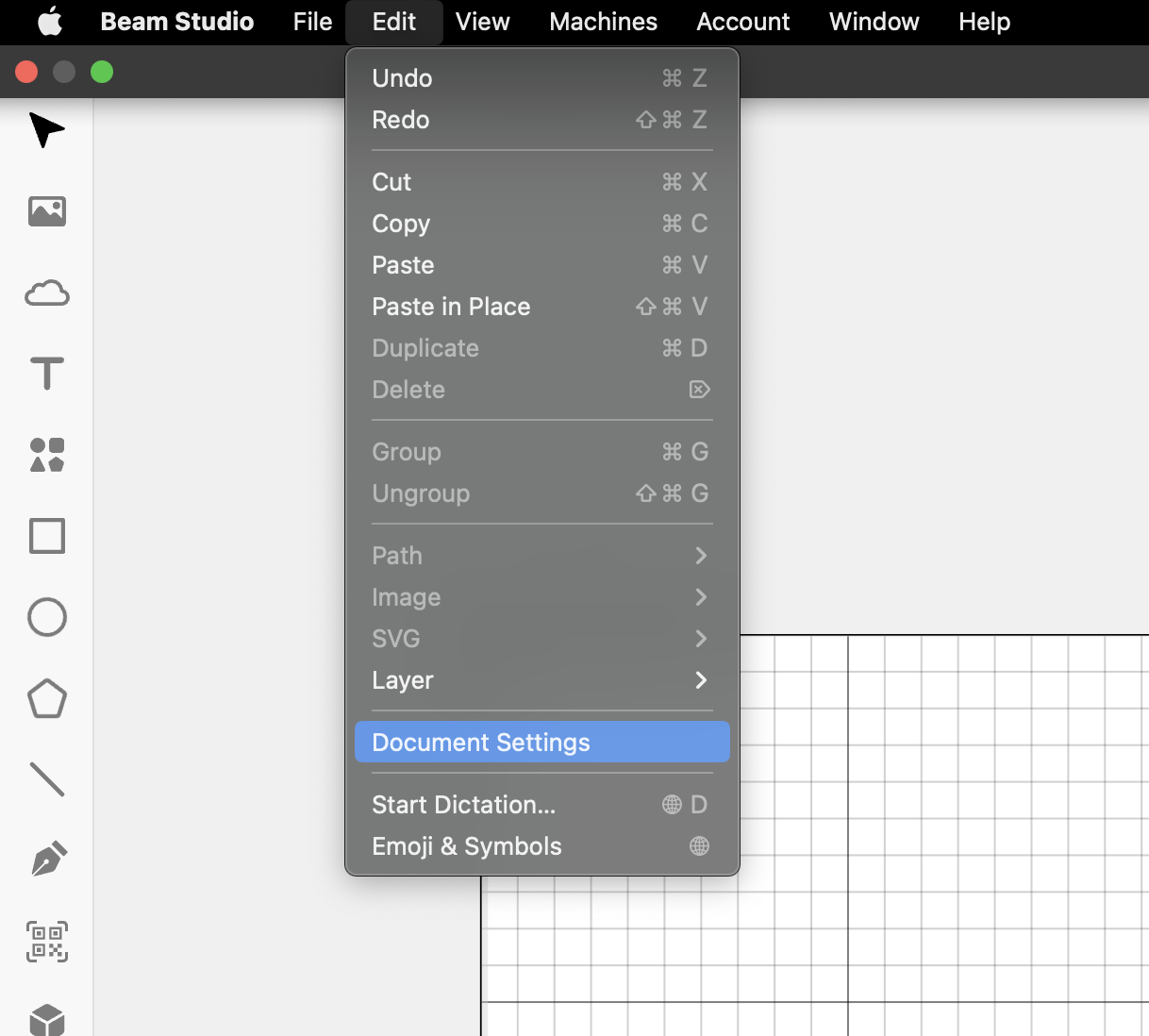

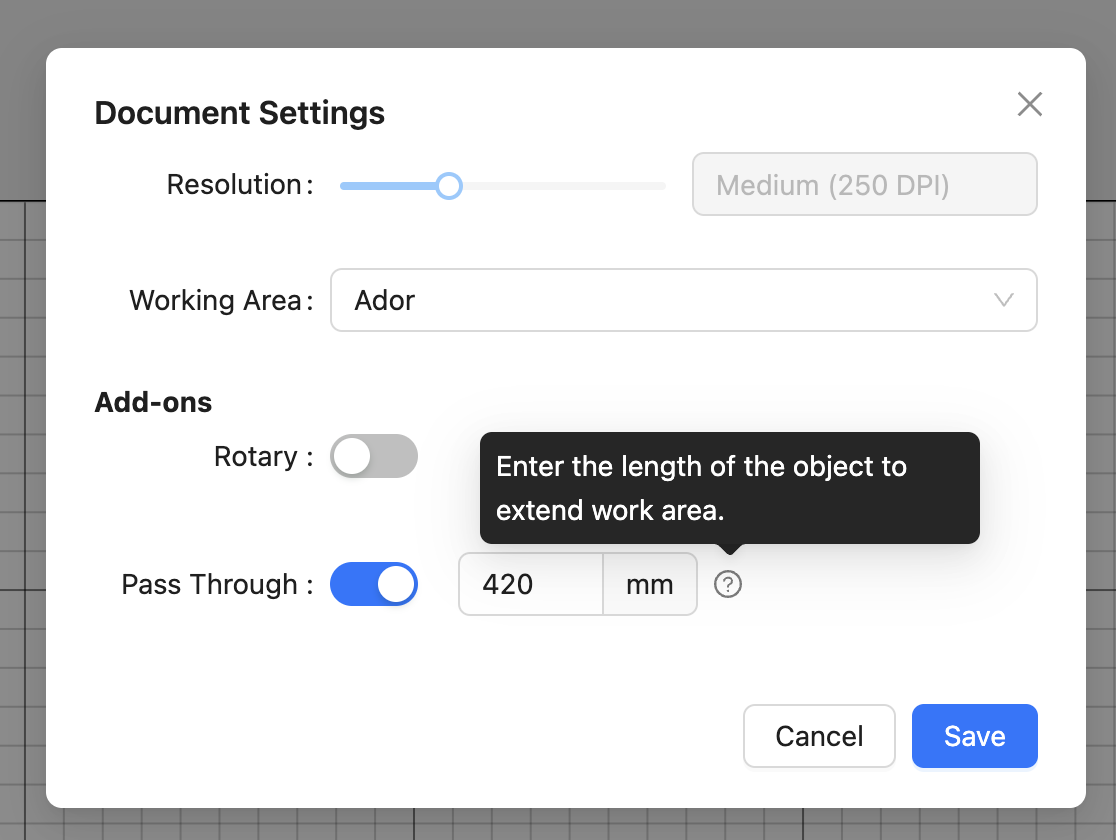

Beam Studio에서 패스스루 기능을 활성화하세요.
재료의 길이를 설정하세요.
18단계

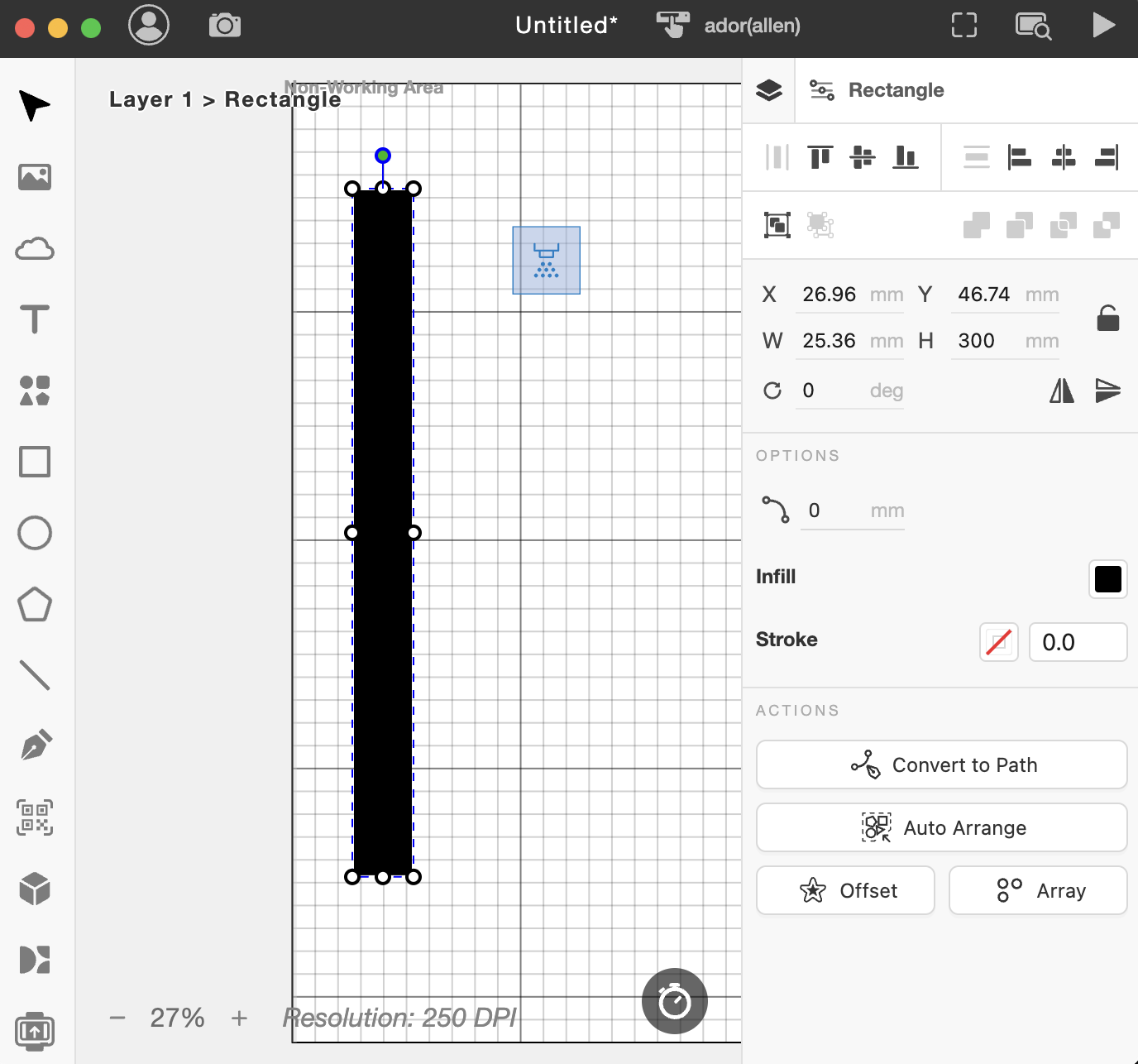

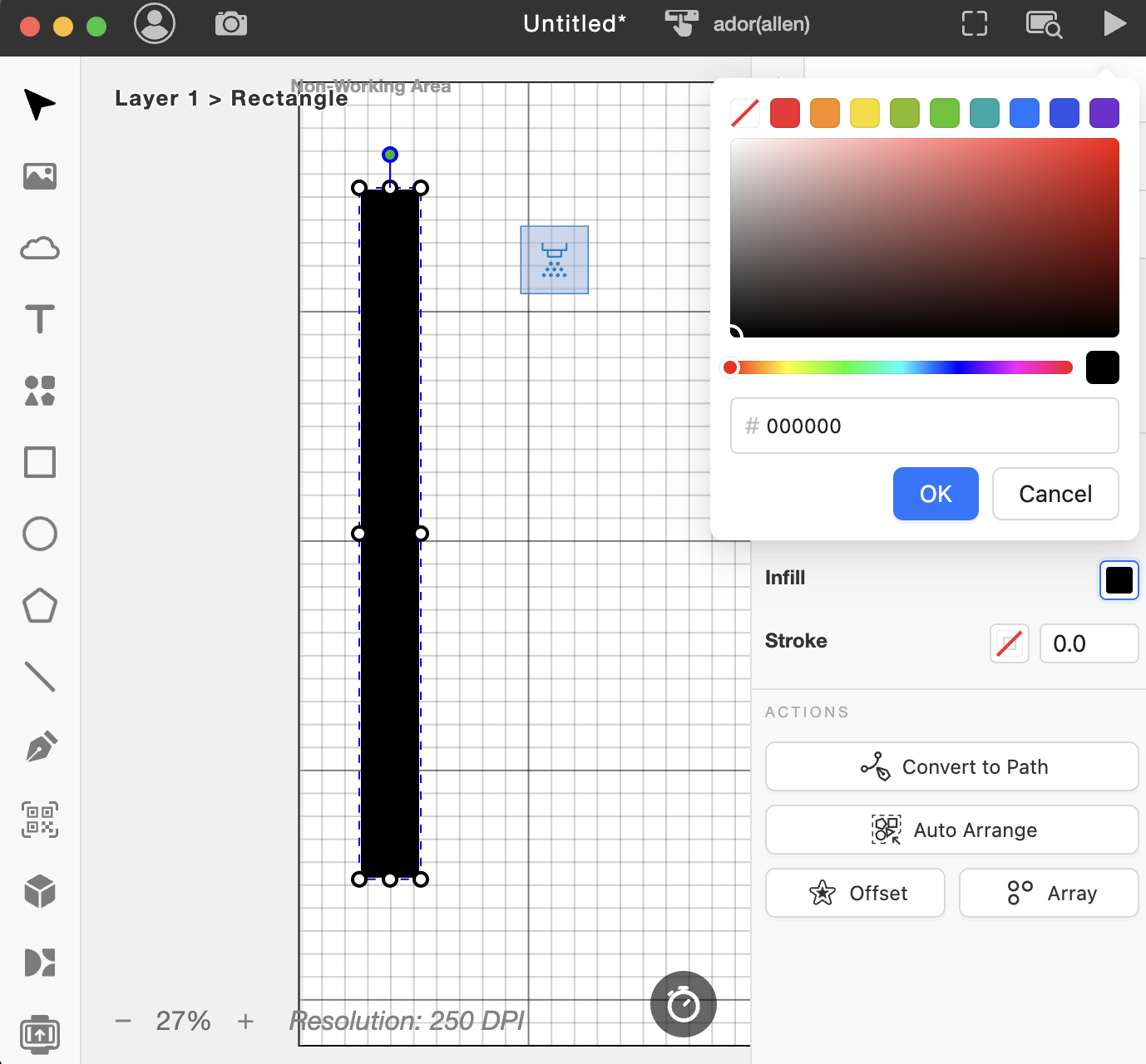

긴 직사각형을 그리고 검은색으로 채우거나 자신만의 디자인을 불러오세요.
19단계

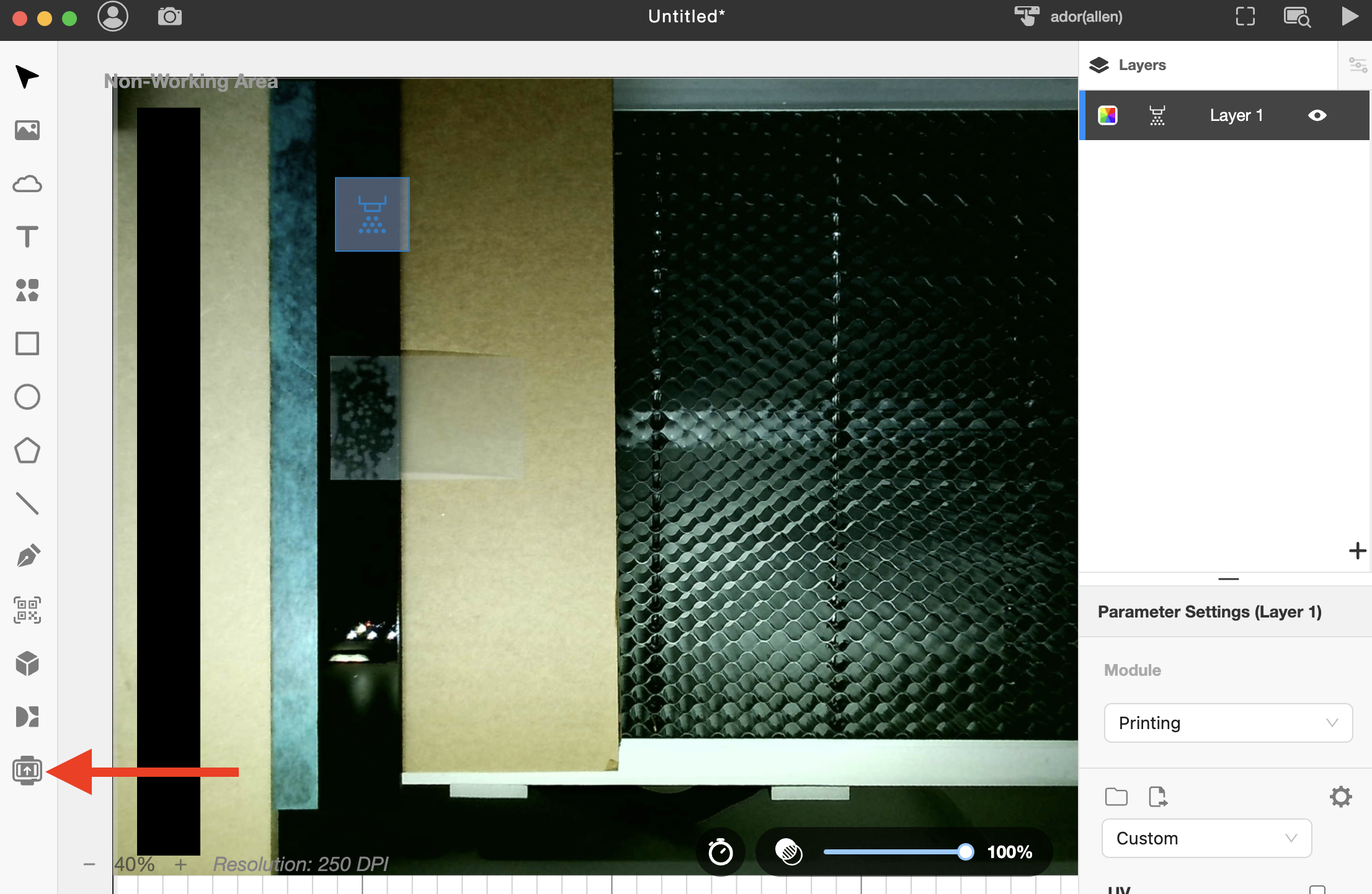

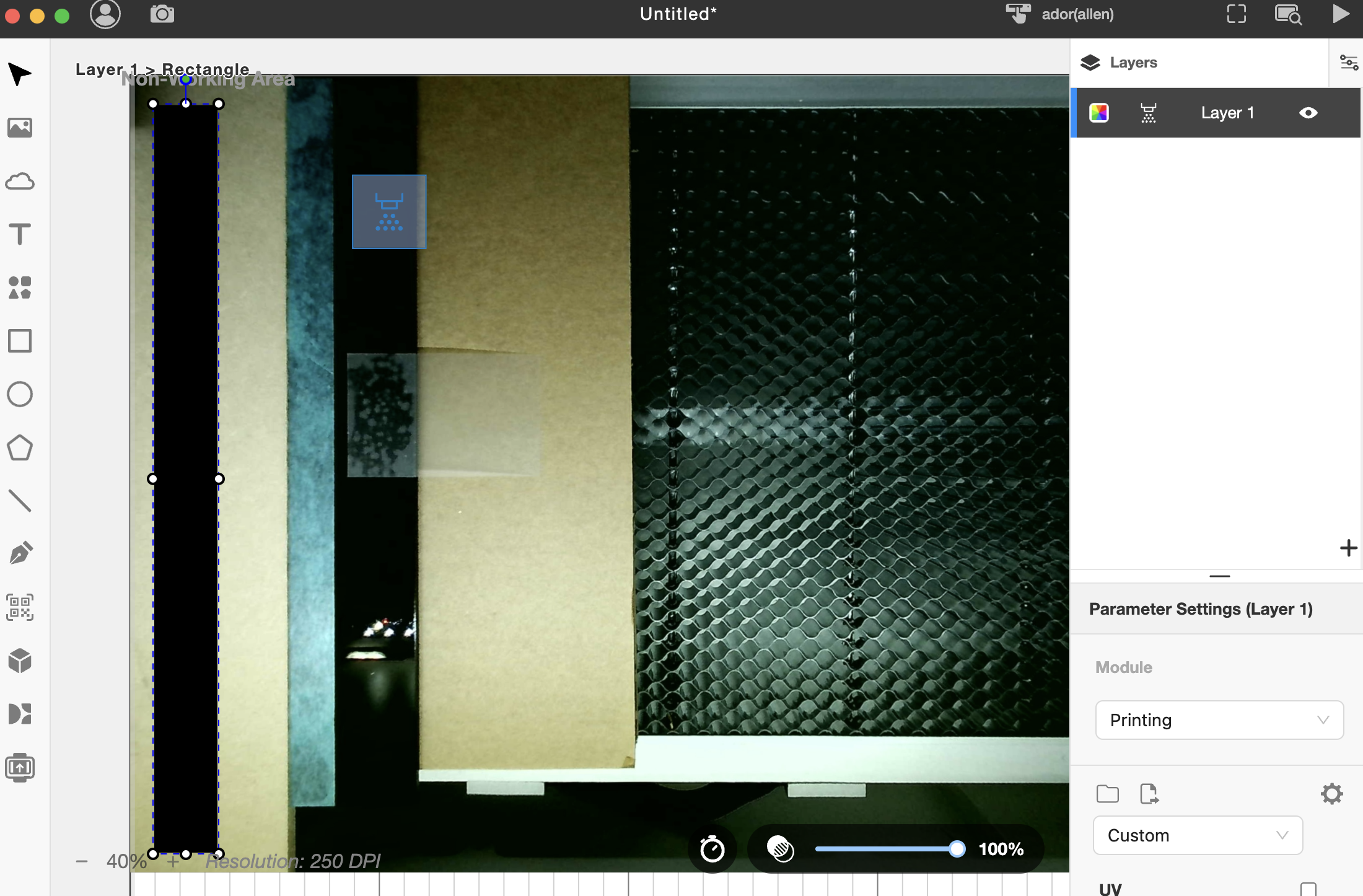

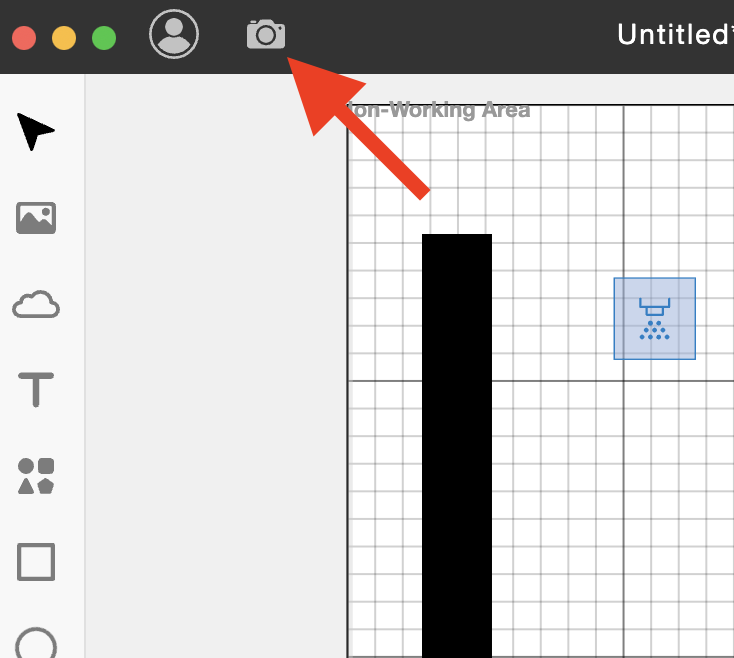

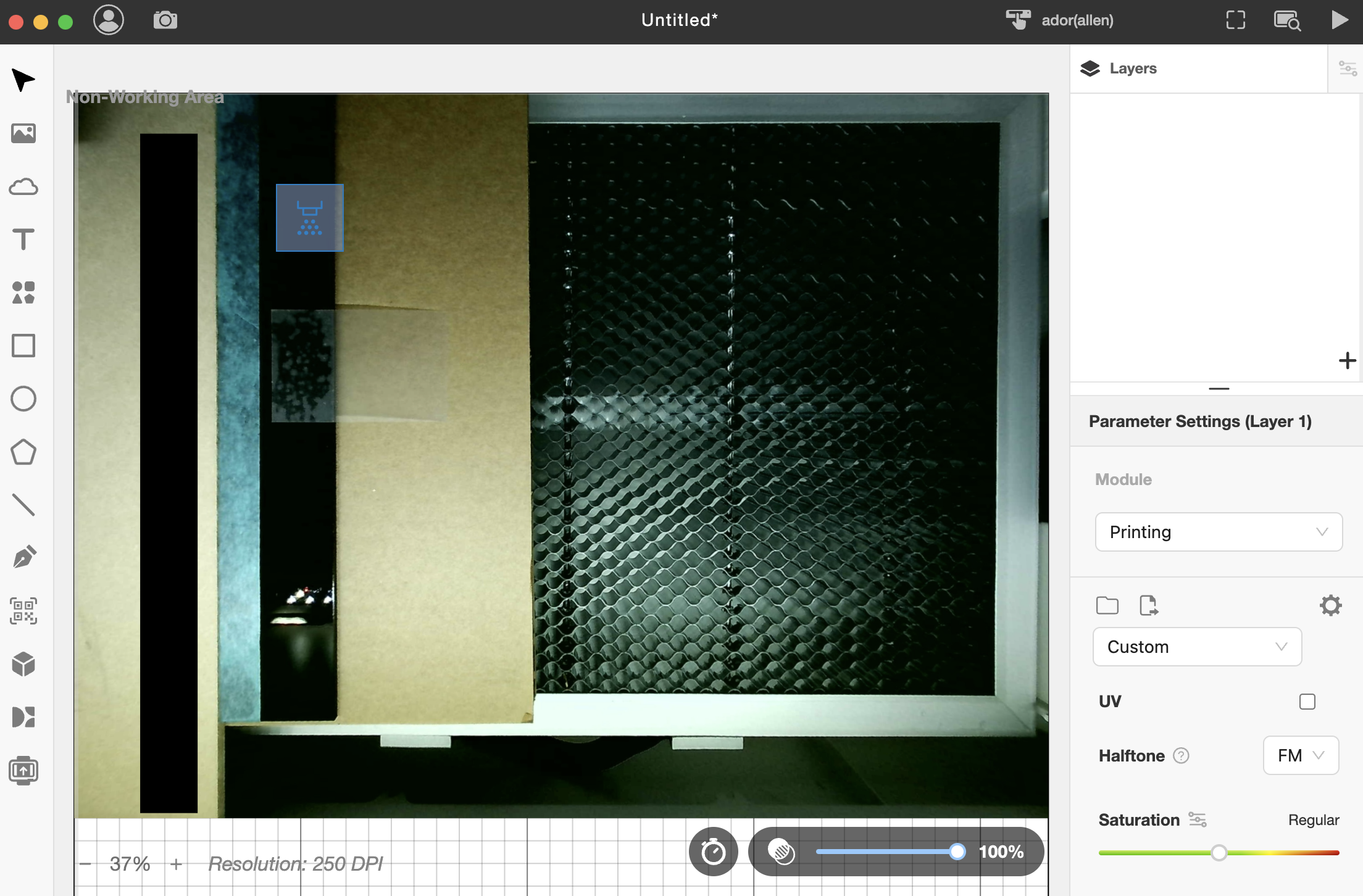

카메라 미리보기를 실행하세요.
원하는 위치에 디자인을 배치하세요.
20단계

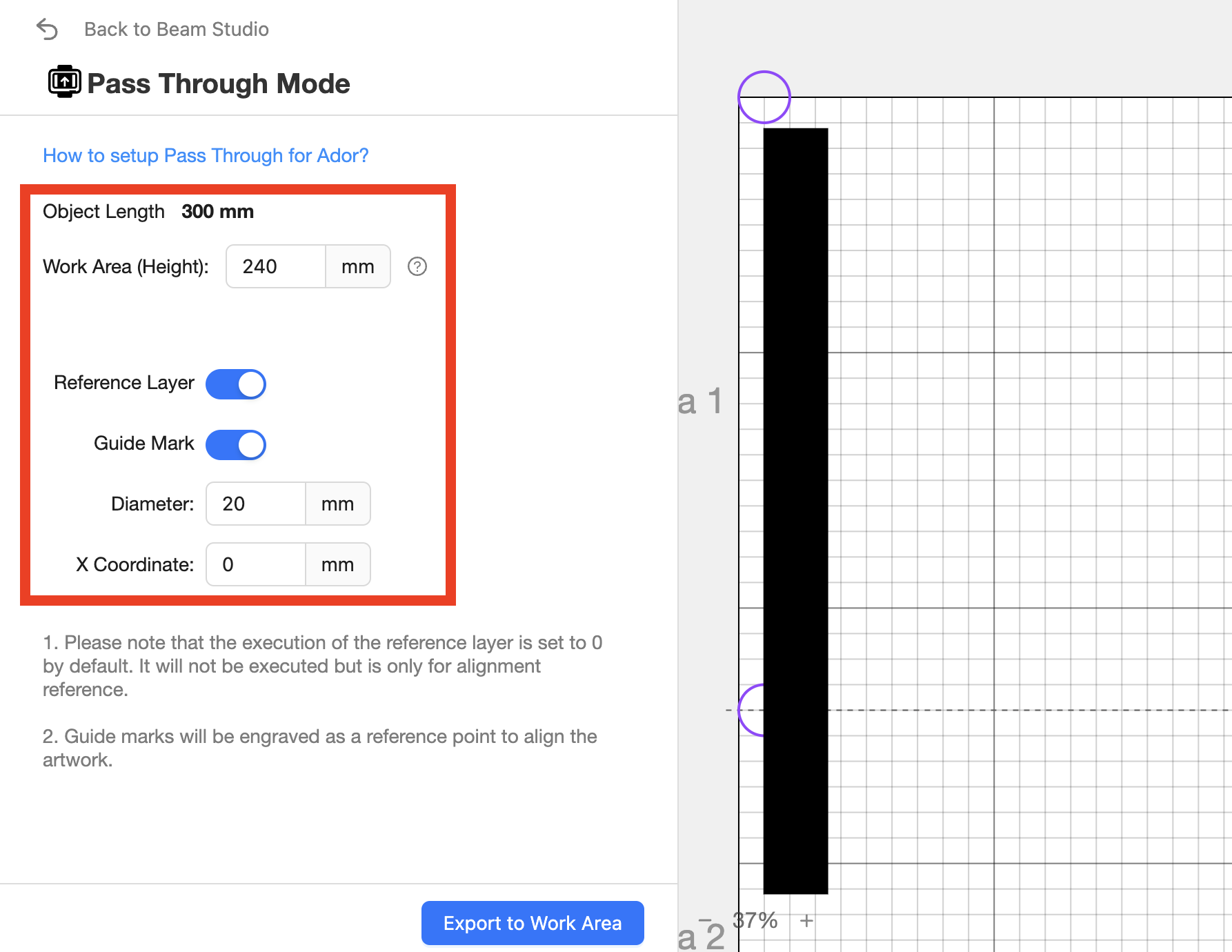

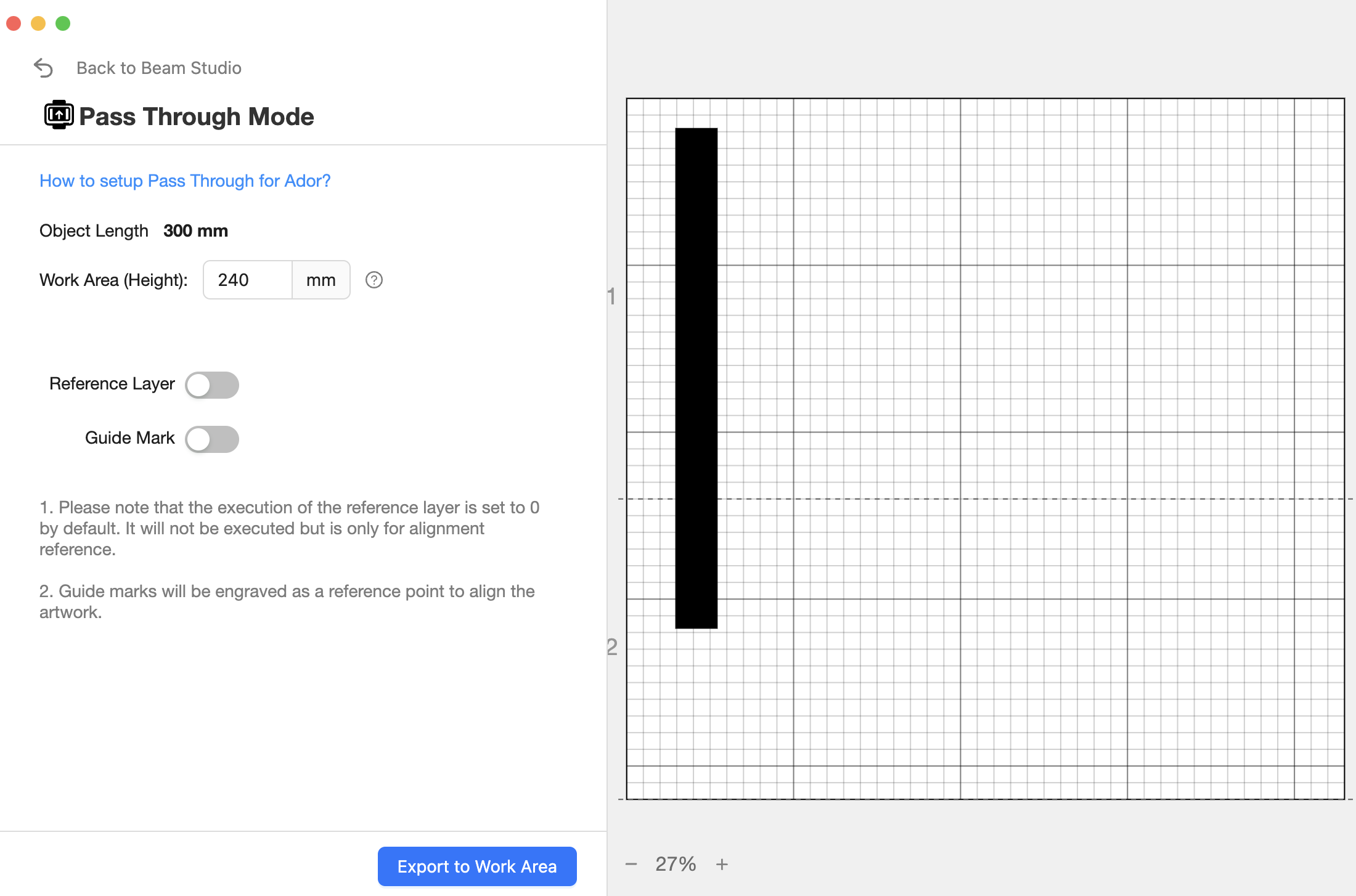

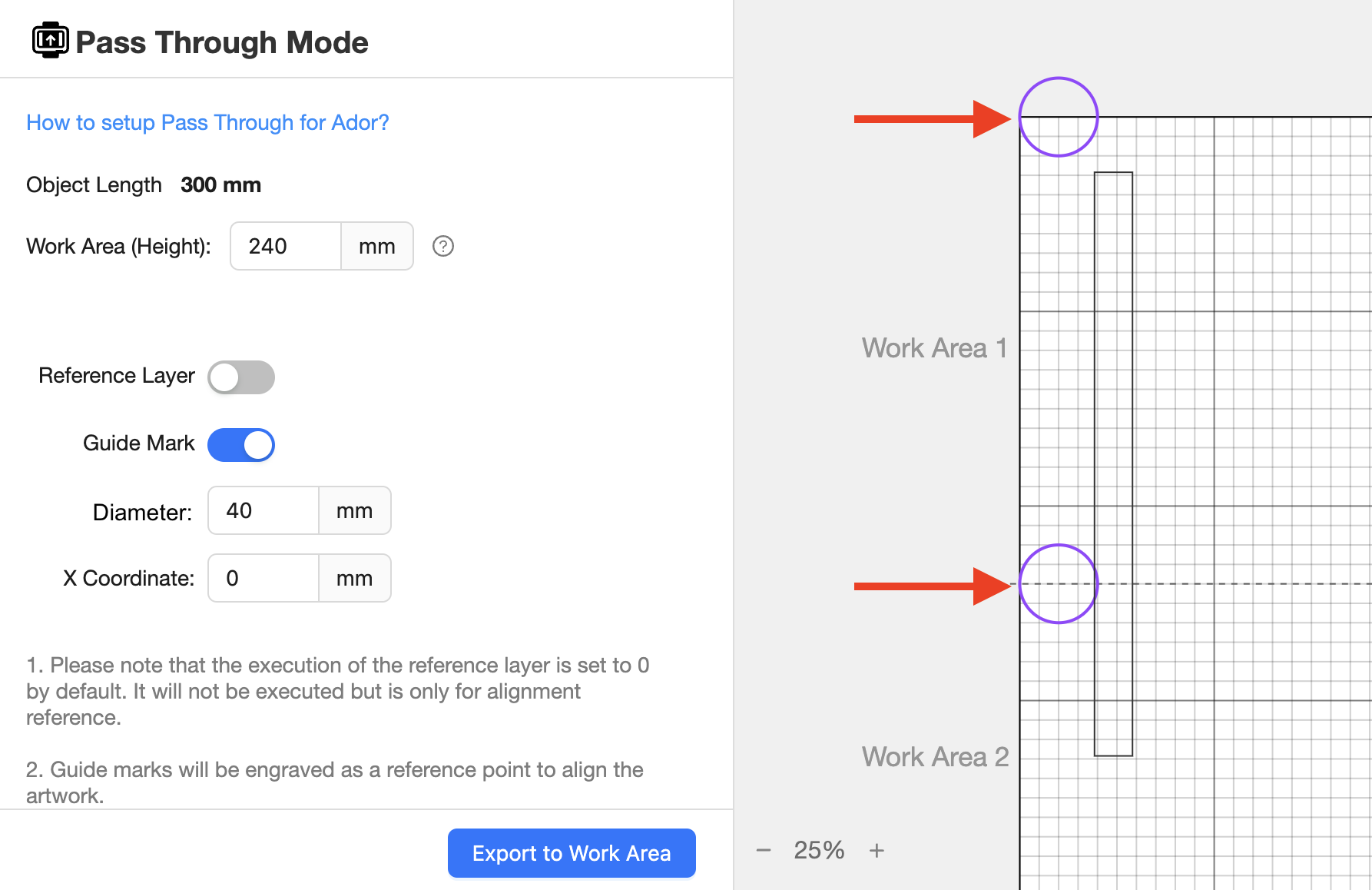

패스스루 설정을 엽니다.
각 설정 항목 설명
| 1. 객체 길이 | |
| 2. 작업 영역 (높이) | |
| 3. 참조 레이어 | |

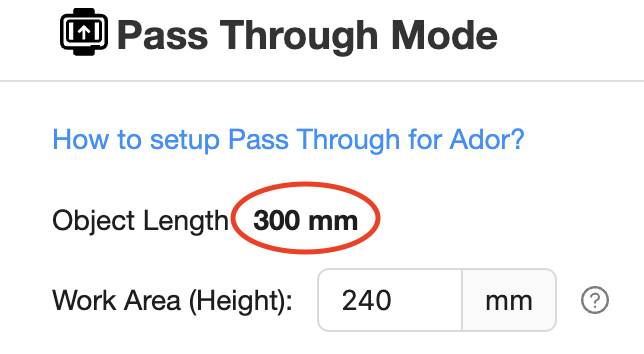

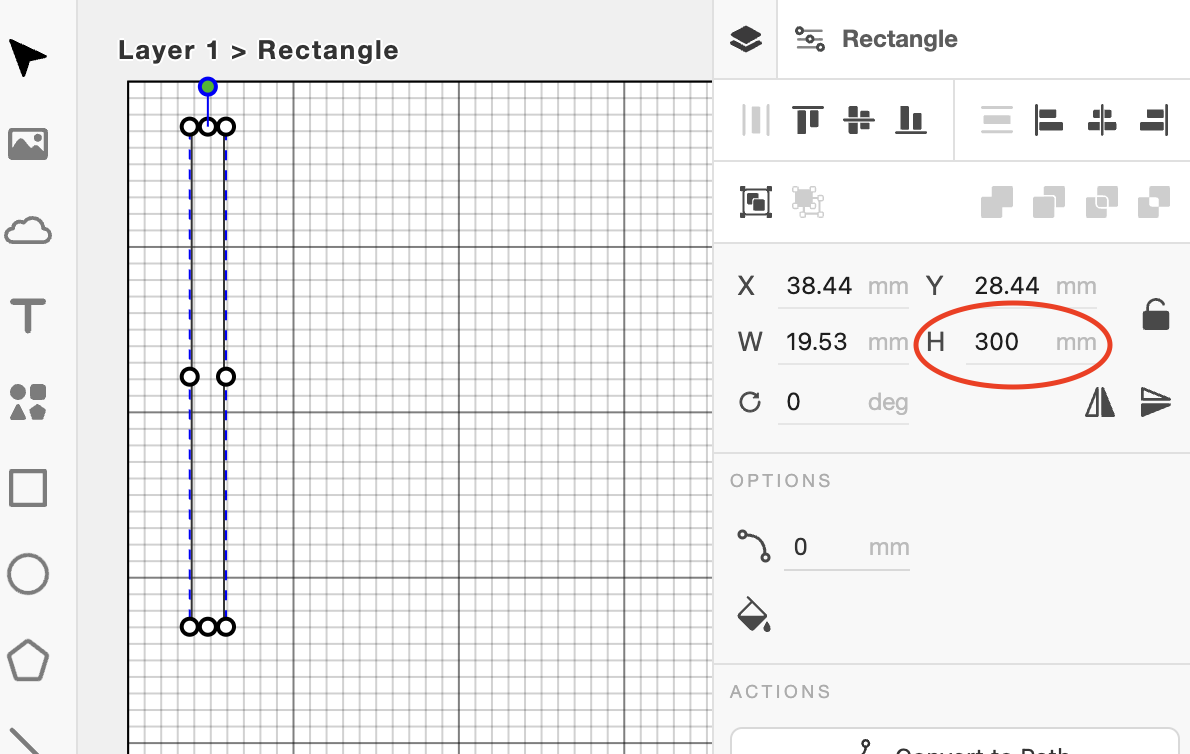

1. 객체 길이객체 길이는 소프트웨어에 의해 측정된 디자인 또는 가져온 파일의 길이입니다. |

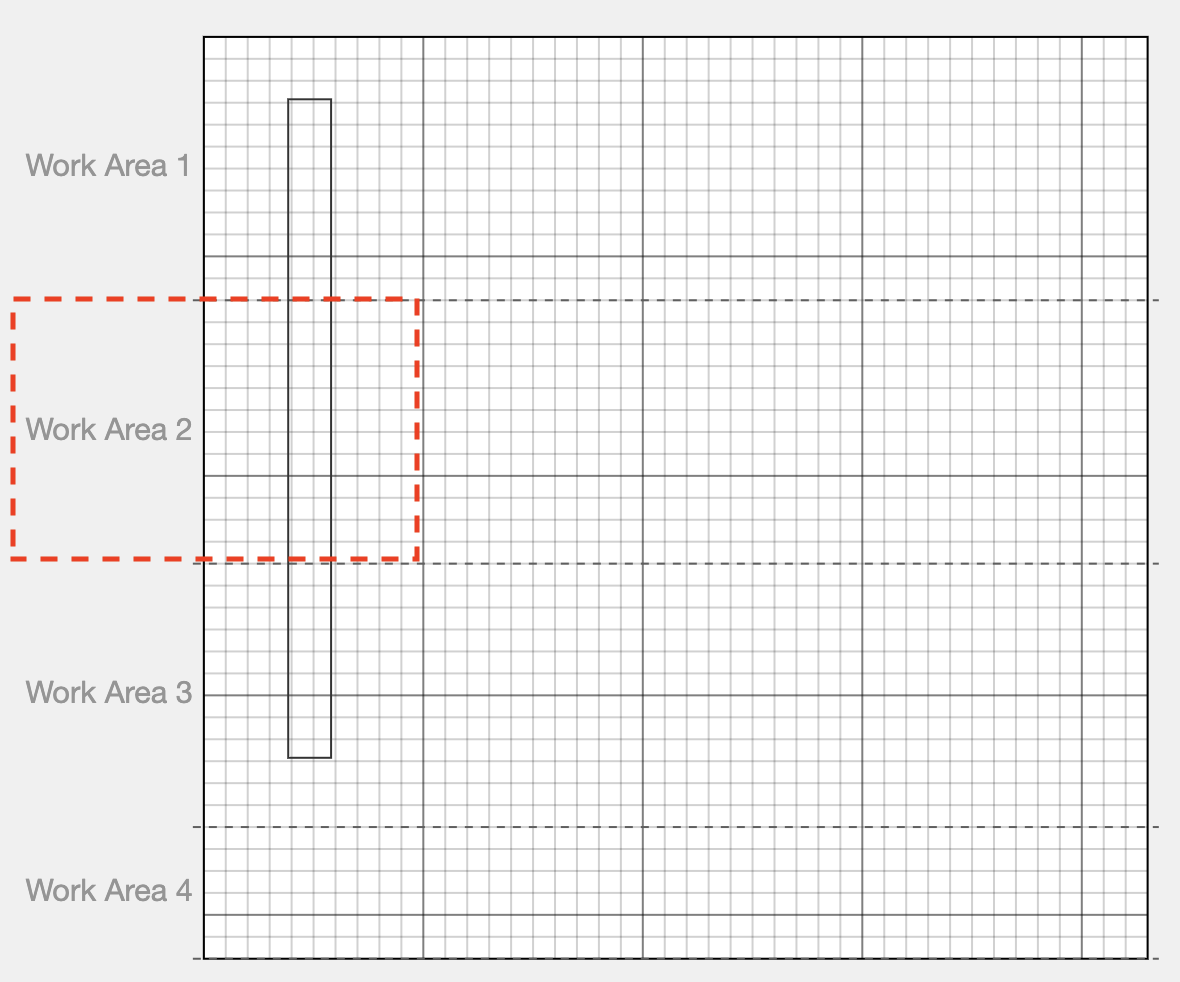

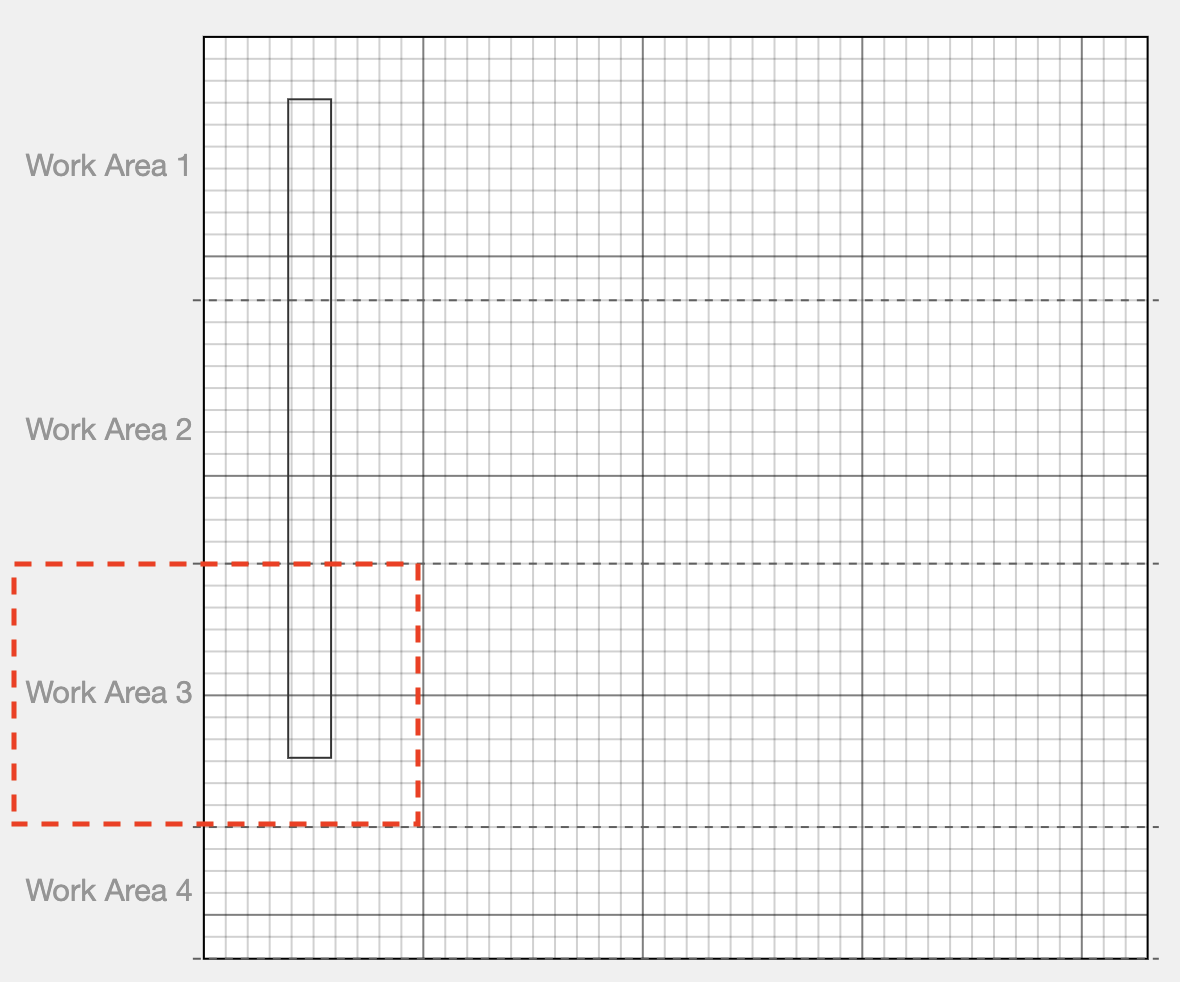

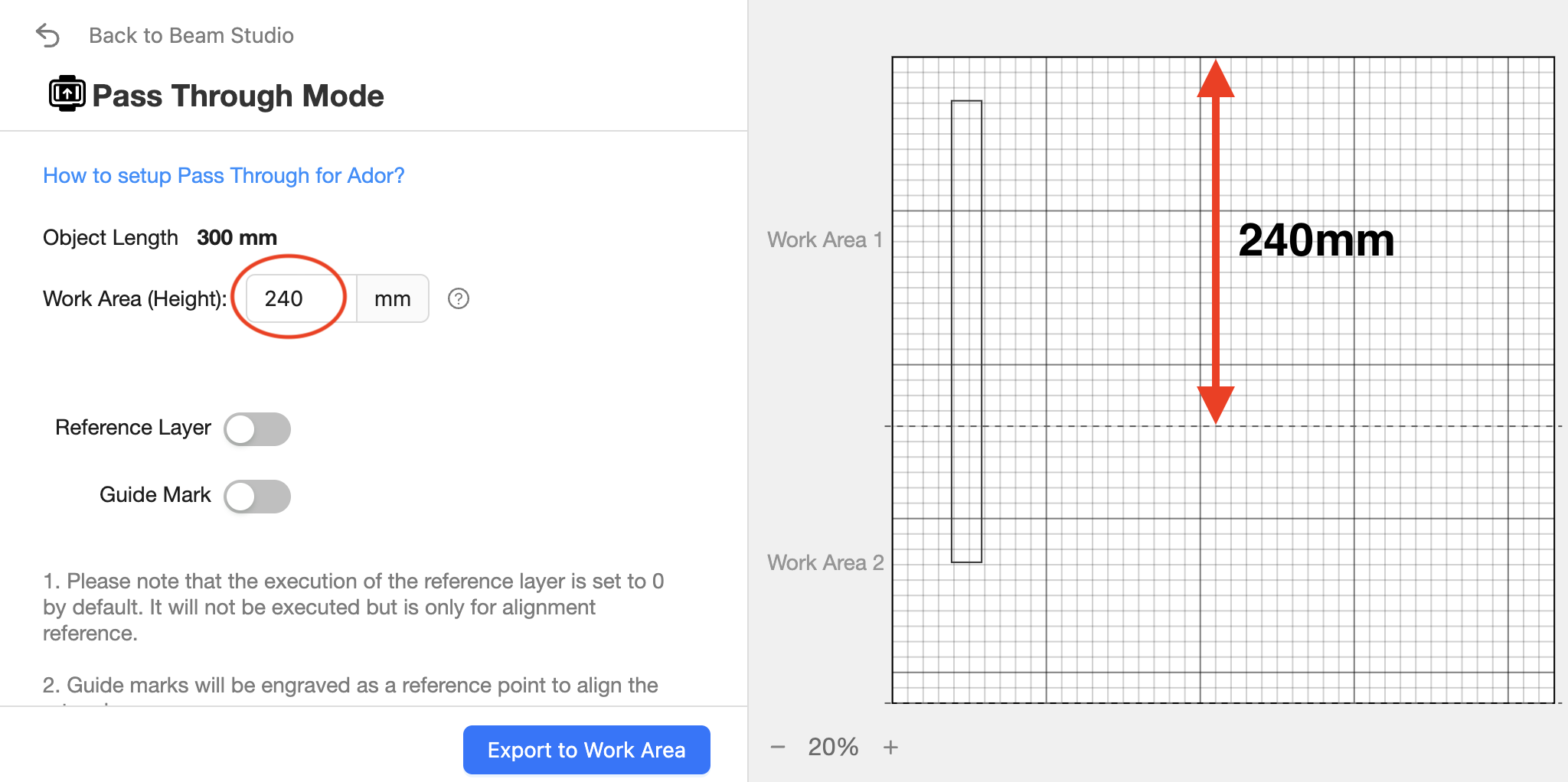

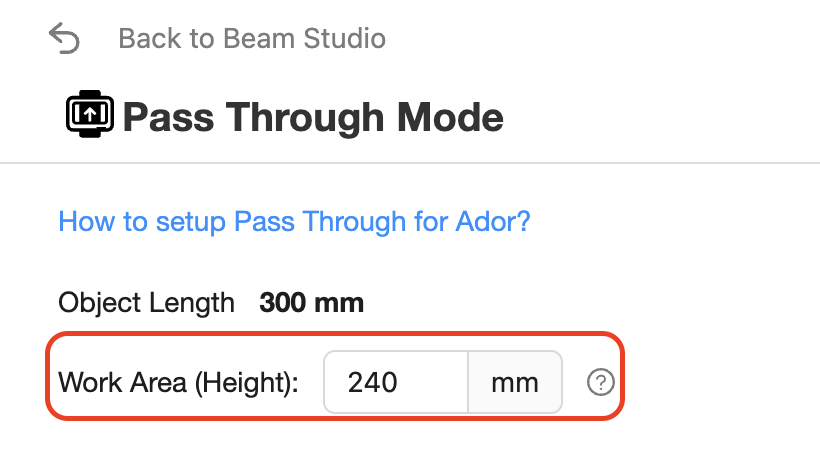

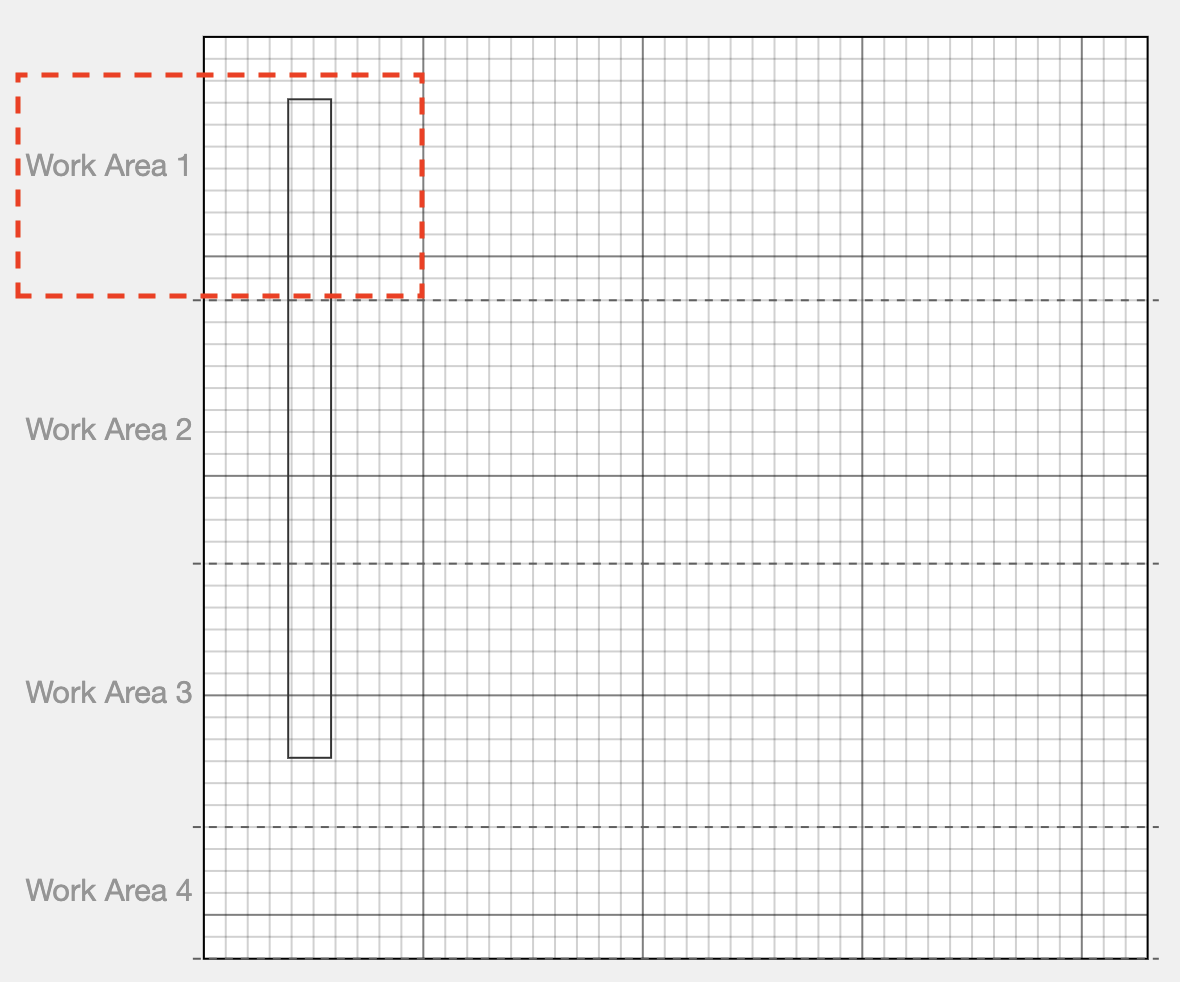

2. 작업 영역 (높이)작업 영역 (높이)은 각 조각 섹션의 길이입니다.
|

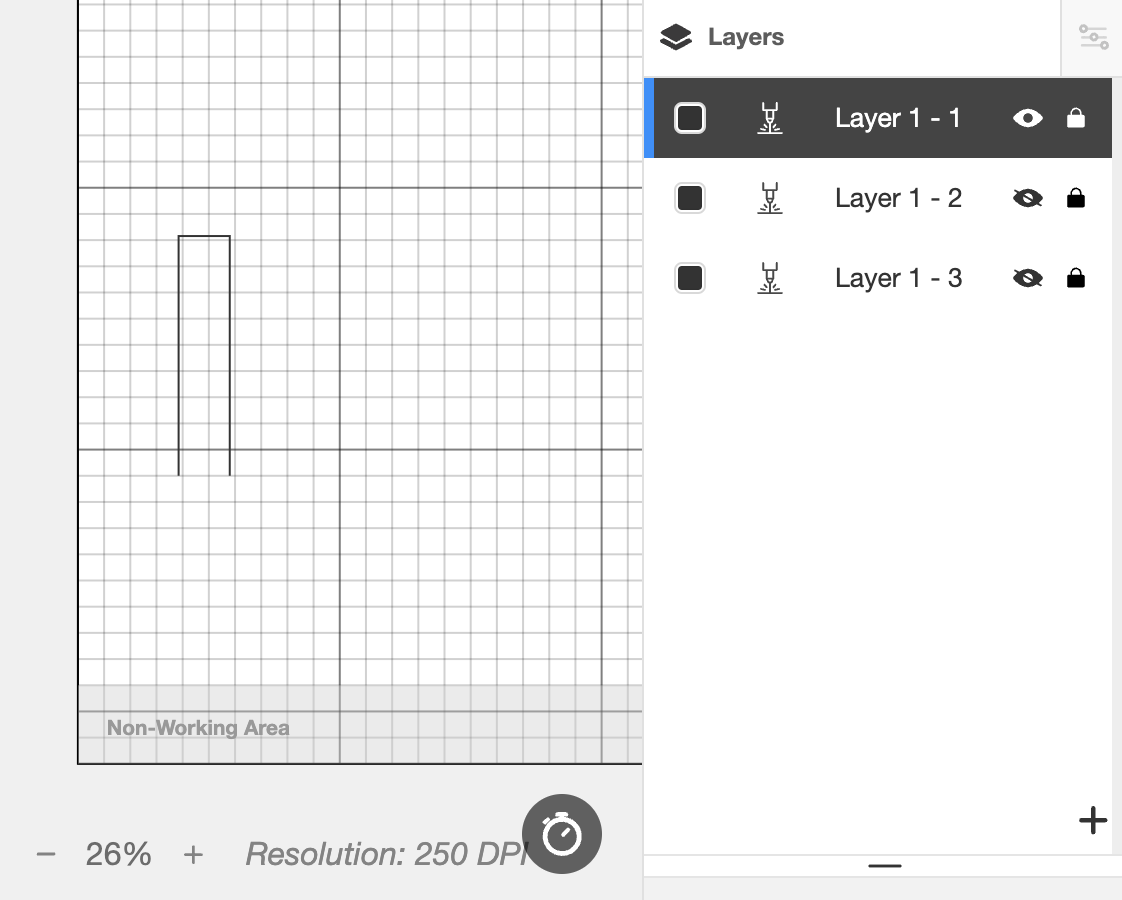

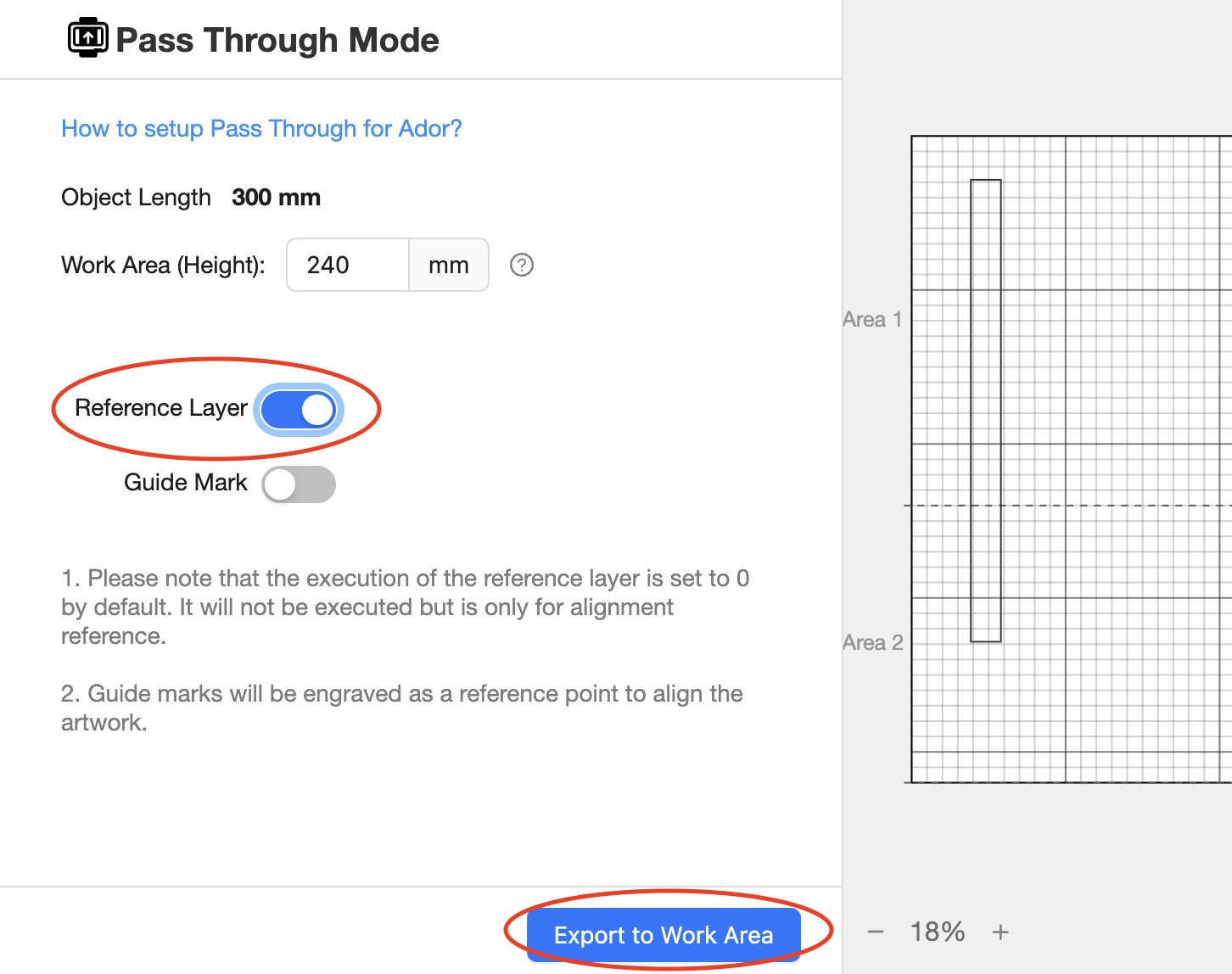

3. 참조 레이어참조 레이어는 작업 영역으로 내보낸 후 섹션 수에 따라 자동으로 다른 레이어를 생성하는 도구입니다.

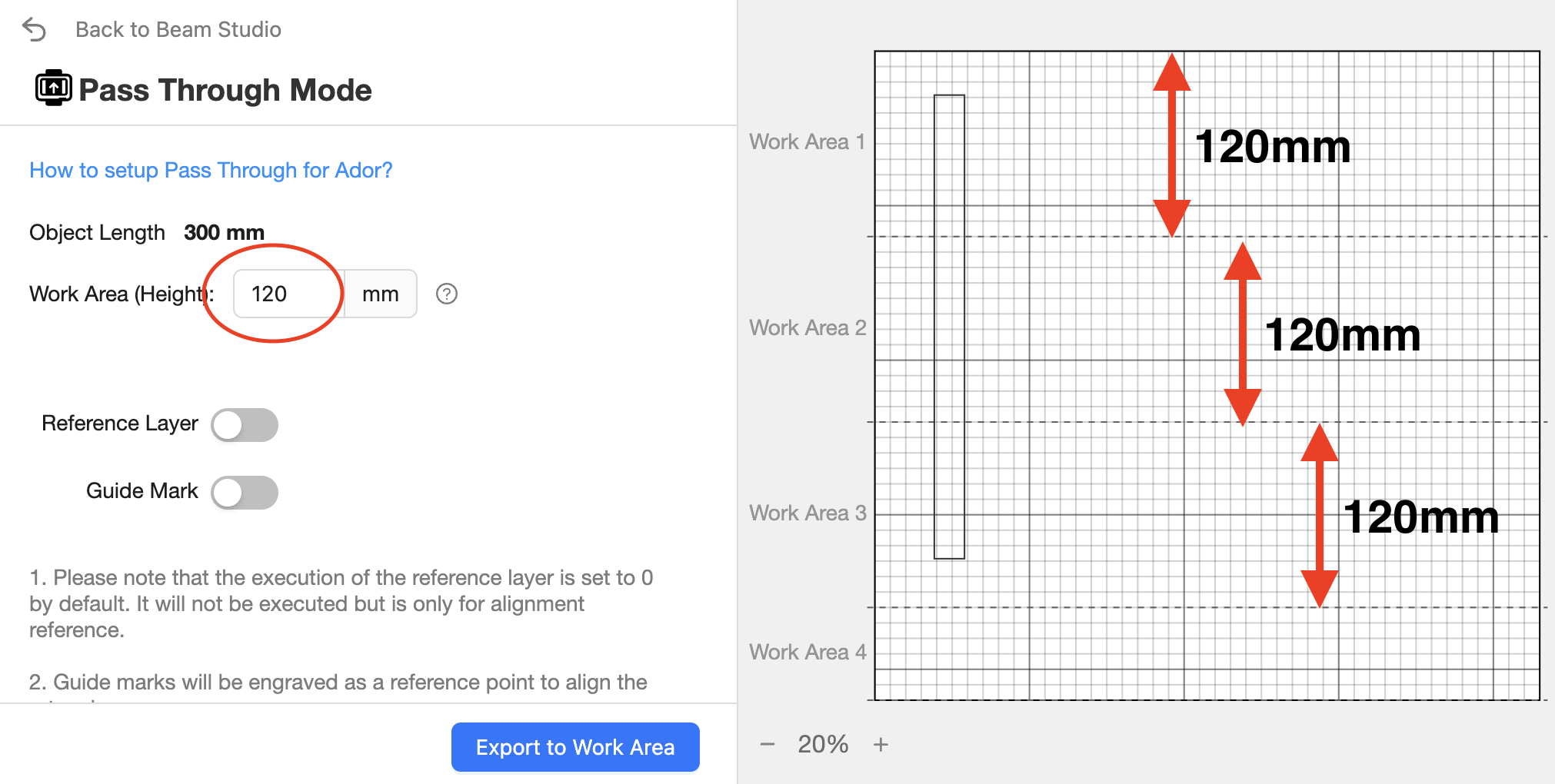

예시객체의 길이가 300mm인 경우, 작업 영역을 120mm로 설정하면 세 번의 조각이 필요하므로 세 개의 섹션이 생성되며, 이는 세 개의 레이어를 나타내고 각 레이어가 객체의 다른 섹션을 조각하는 것을 확인할 수 있습니다.
|

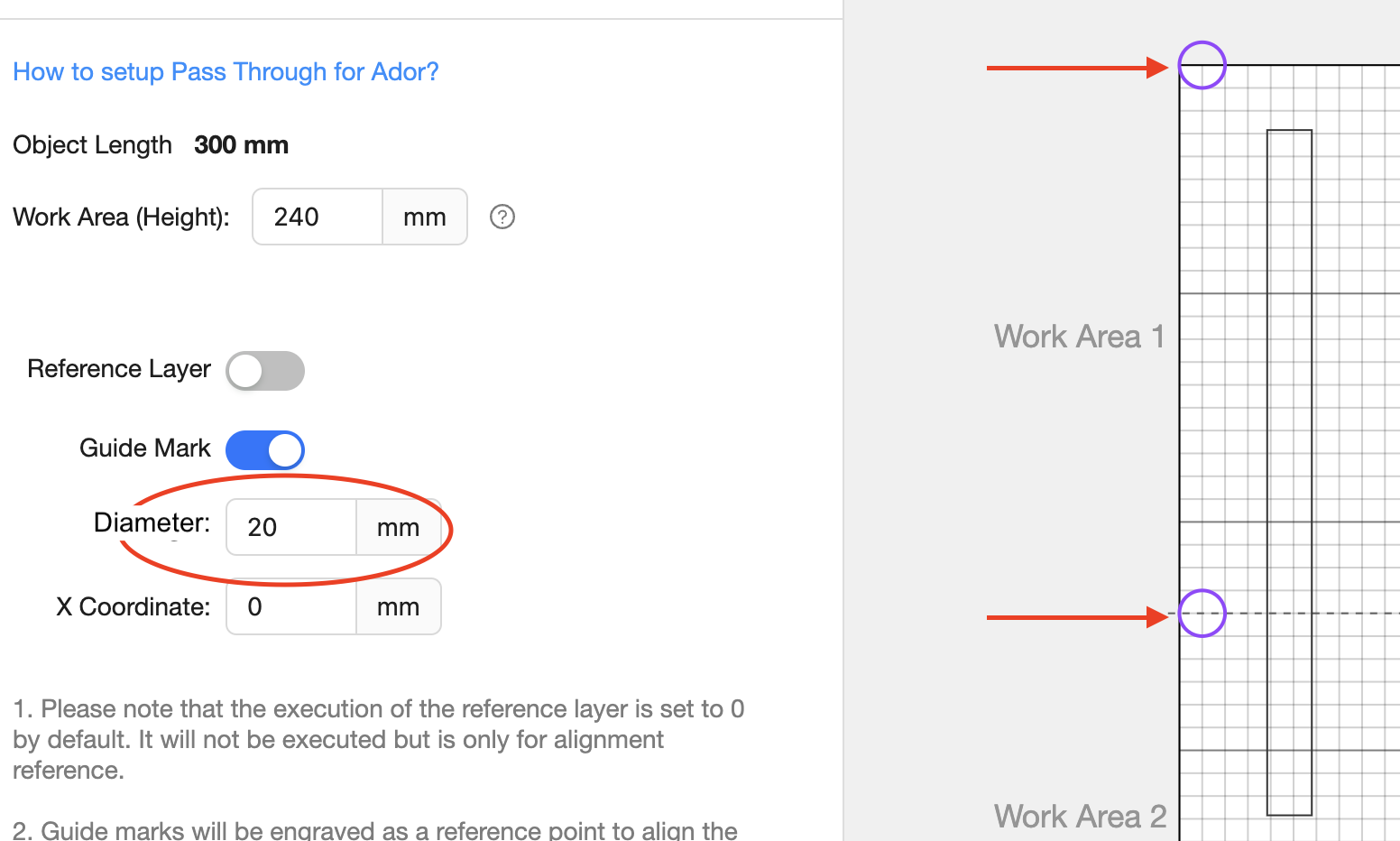

4. 가이드 마크가이드 마크는 각 조각 섹션 사이의 마감선을 맞추는 데 사용되는 도구입니다.

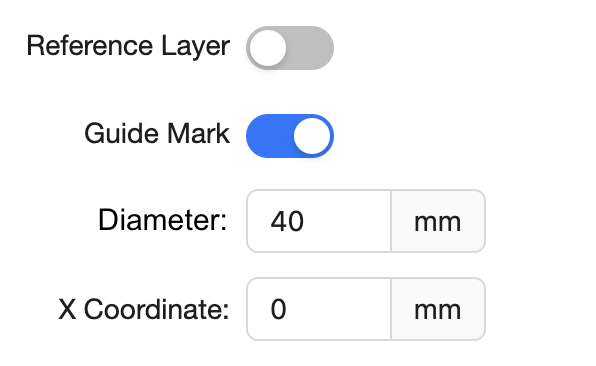

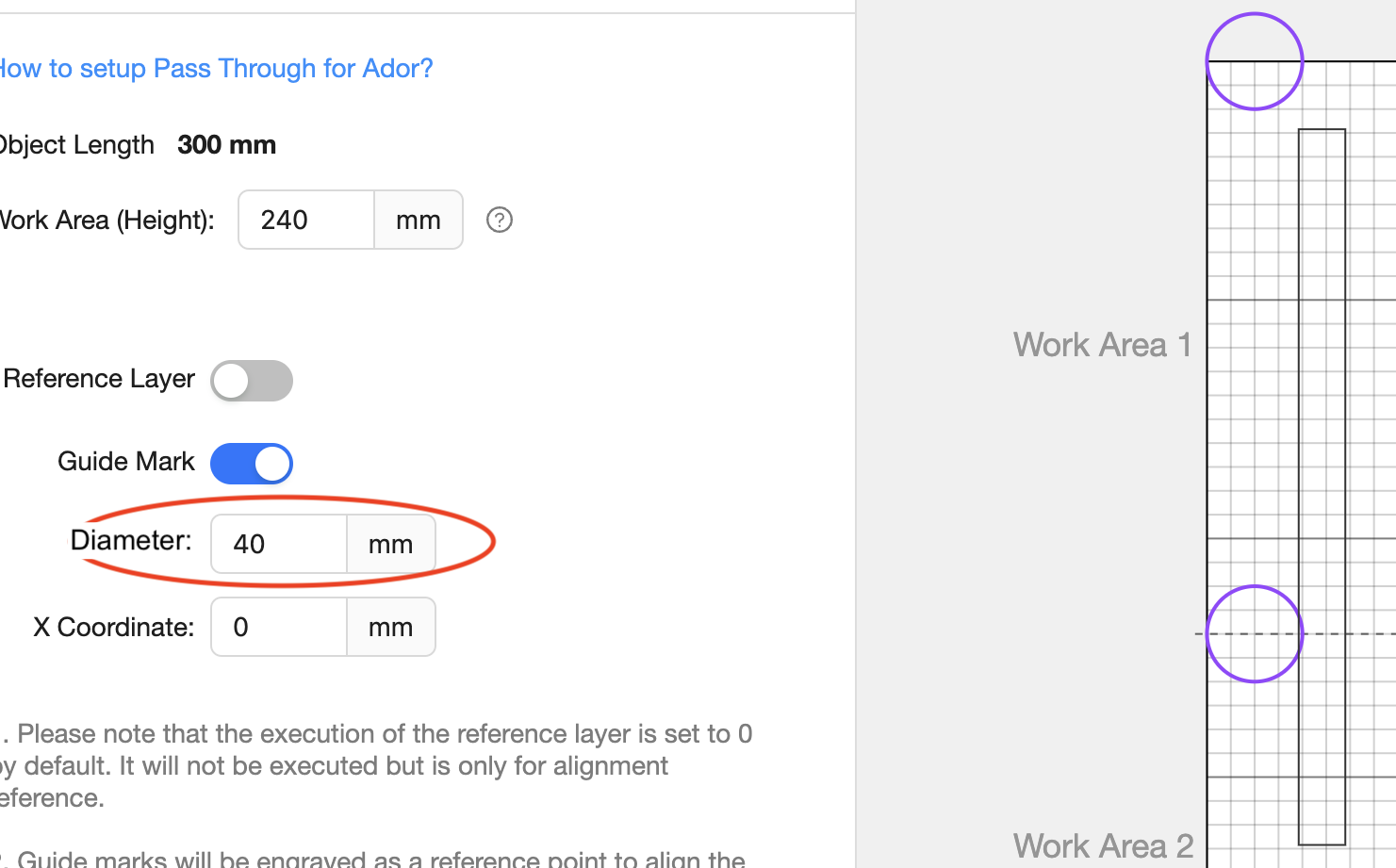

가이드 마크에 대한 추가 설정
1. 지름 지름 설정은 원의 크기이며, 기본값은 40mm입니다.

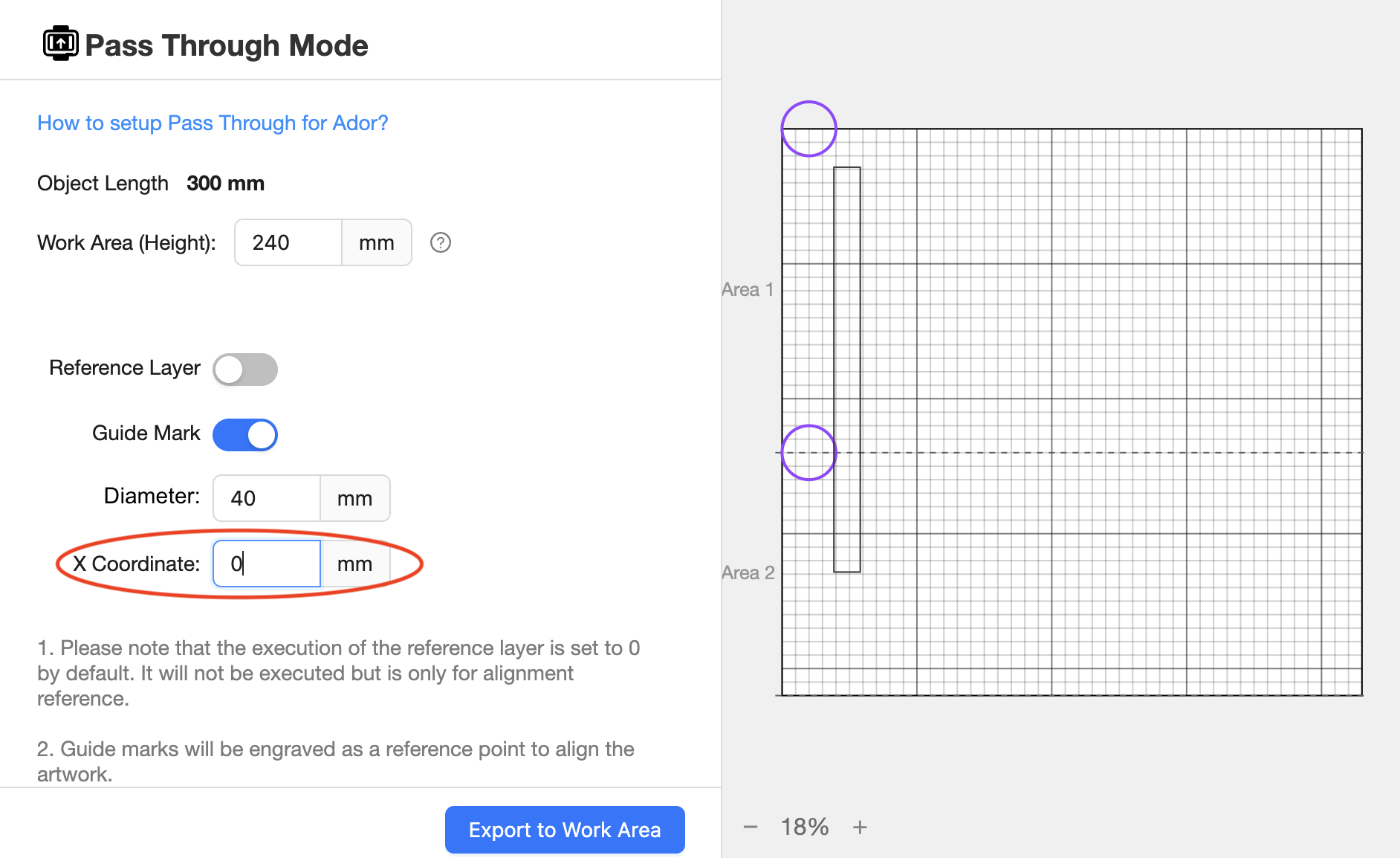

2. X 좌표 X 좌표 설정은 재료의 크기에 따라 두 원의 위치를 결정합니다. 기본값은 390mm입니다.
|
21단계
필요한 경우 디자인 또는 파일에 따라 패스스루 인쇄 설정을 변경하십시오.
예제를 따르는 경우 사각형을 조각하기 위해 아래 설정을 사용할 수 있습니다.
22단계

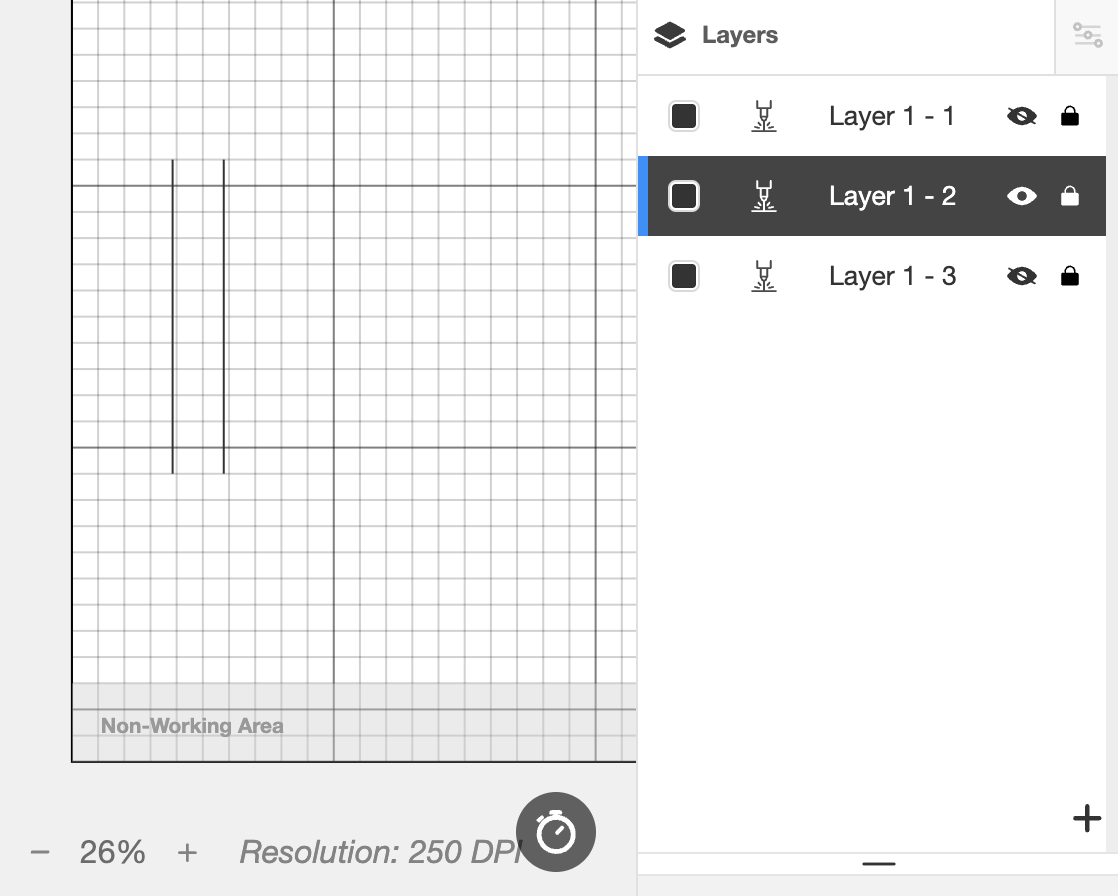

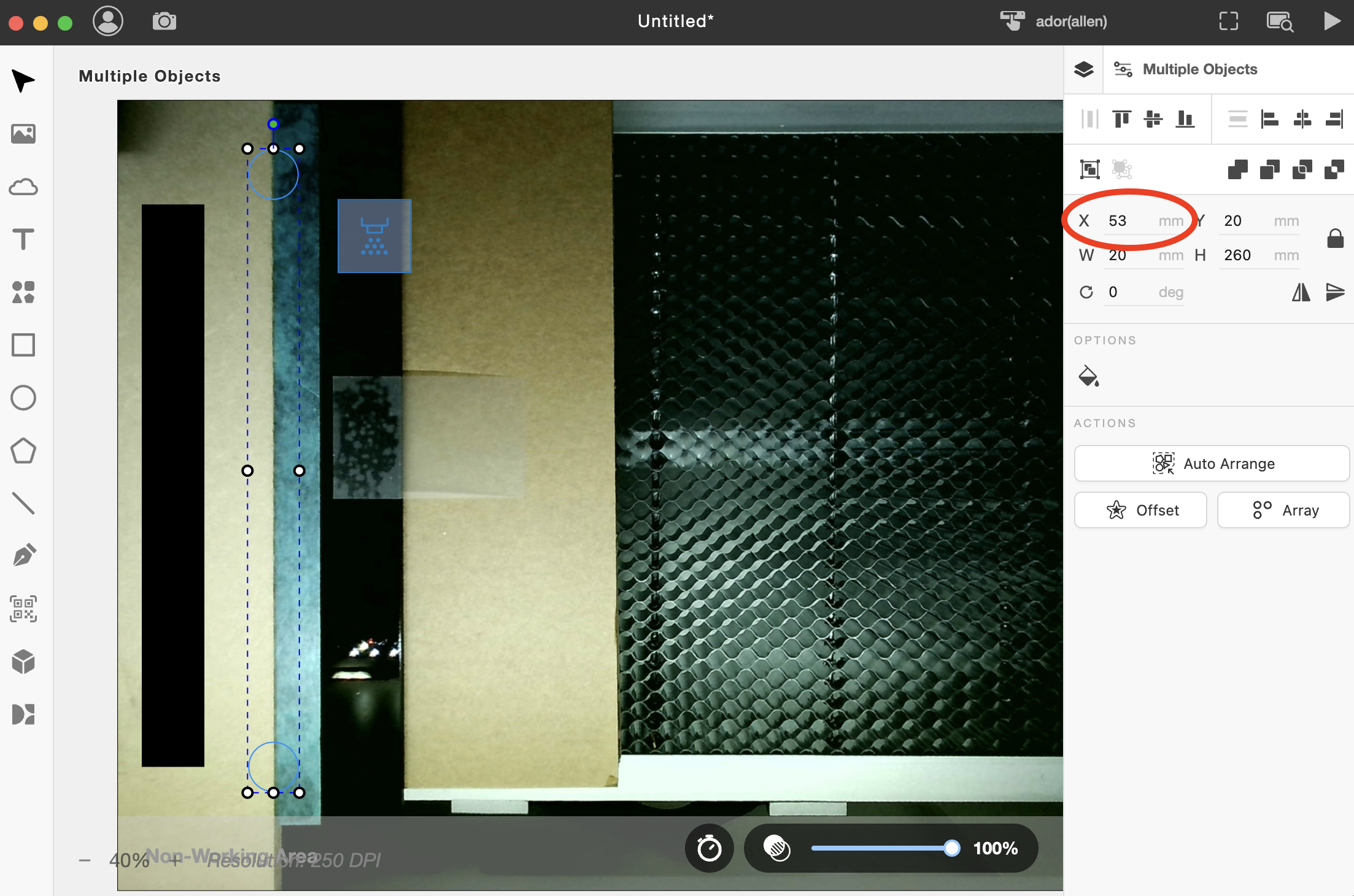

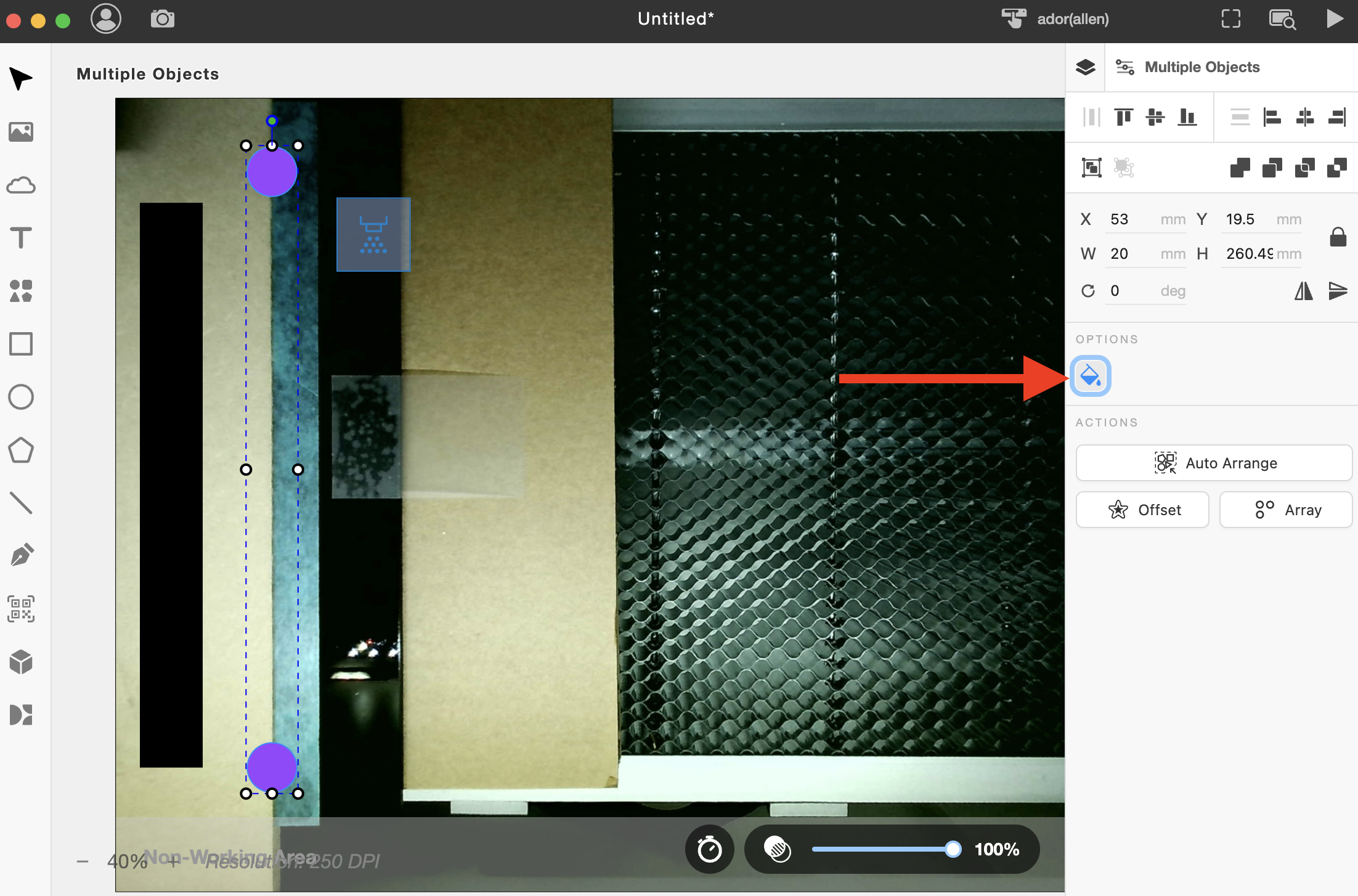

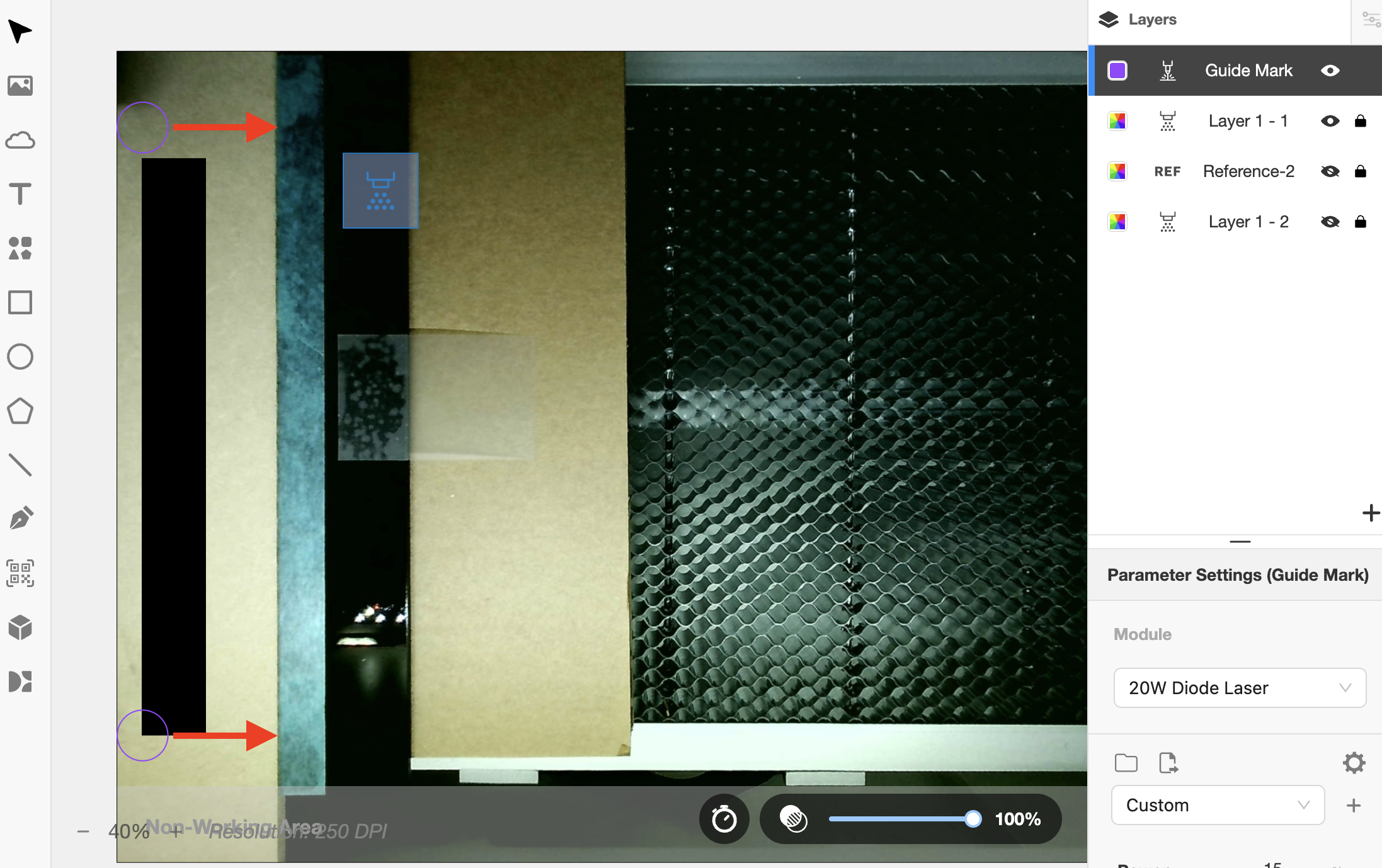

내보내기 후, 자동 생성된 레이어와 두 개의 원이 표시됩니다.
원을 이동하여 절반은 소재에, 나머지 절반은 테이프에 위치하도록 합니다.
(원을 이동하려면 X축 값을 변경하는 것이 좋습니다.)
원을 채웁니다.
(원이 채워지지 않으면 선이 너무 얇아 인쇄 후에 보이지 않을 수 있습니다.)
2단계3

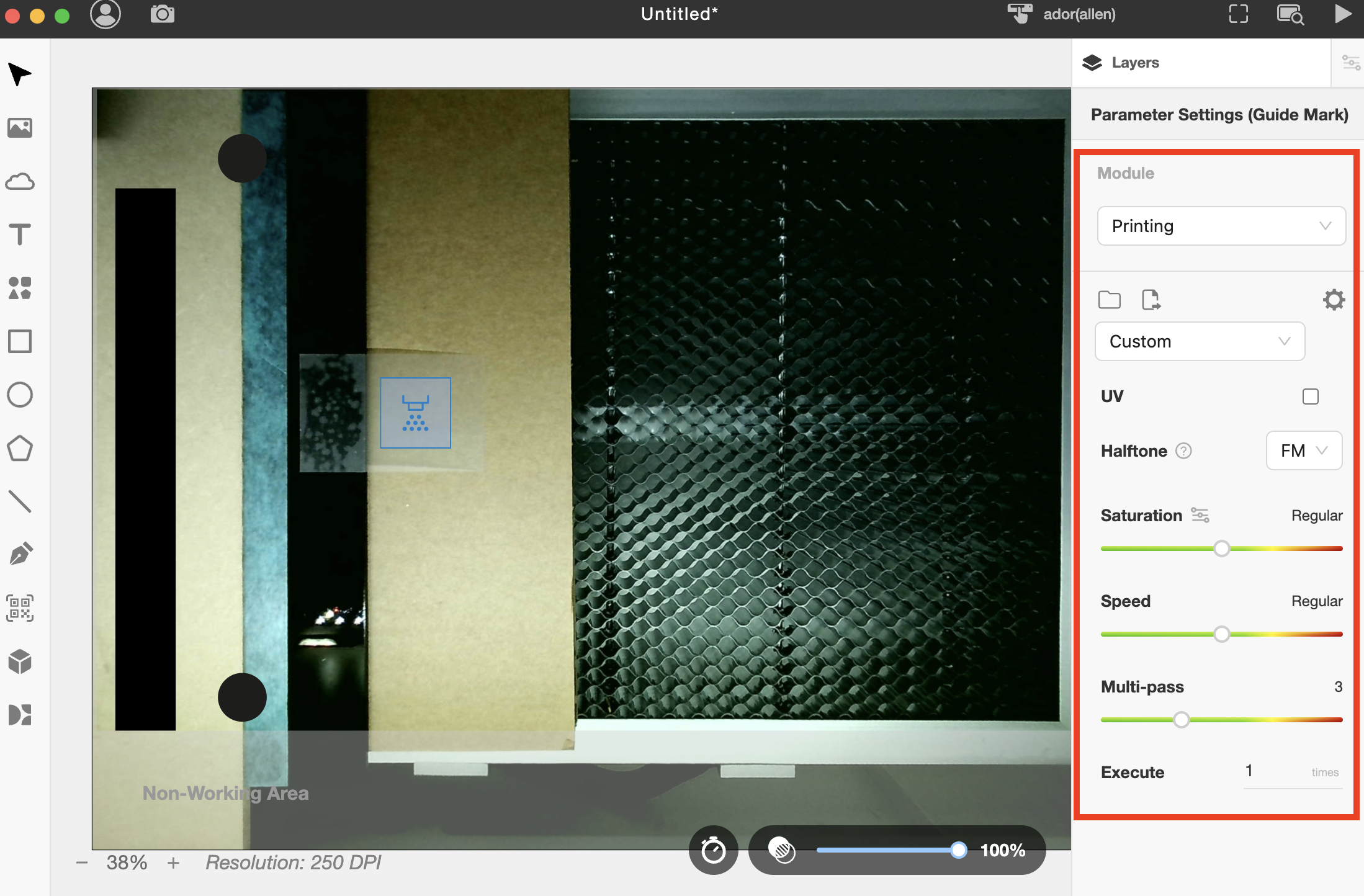

재료에 맞게 파라미터를 설정하고 모든 레이어의 파라미터를 변경해야 합니다.
레이어 1과 가이드 마크만 활성화하고 나머지는 숨깁니다. 나중에 인쇄될 것입니다.

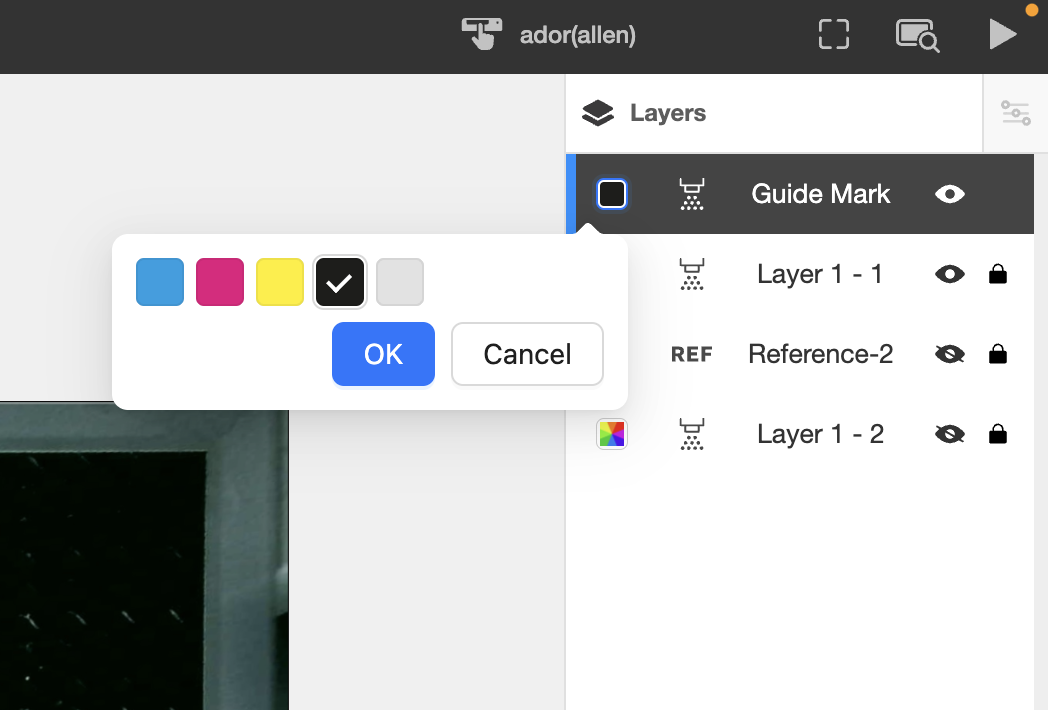

이 예제에서는 모든 레이어를 단일 색상 레이어와 검은색으로 변경했습니다.

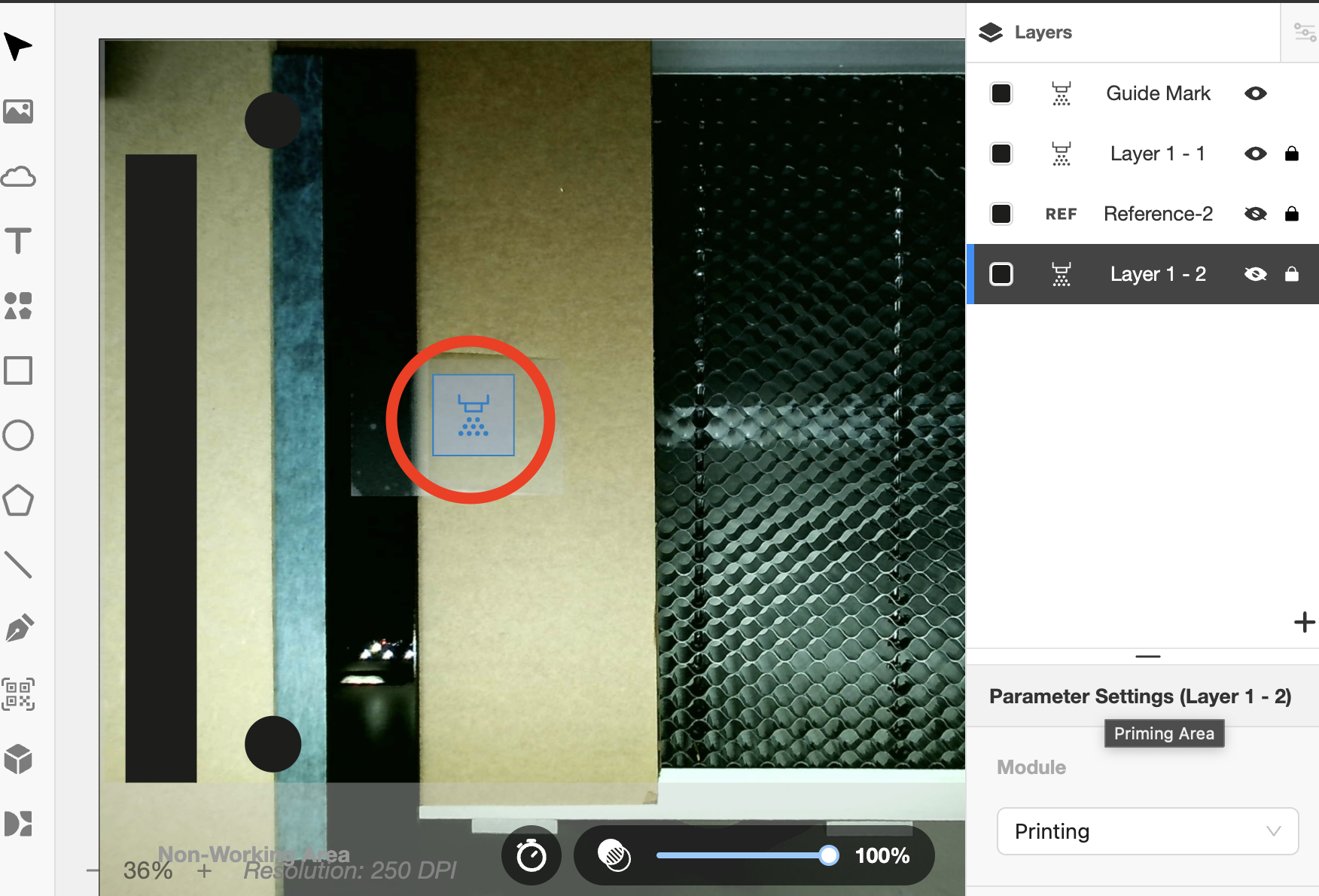

스티커 위치에 사전 스프레이 영역을 배치합니다.
2단계4

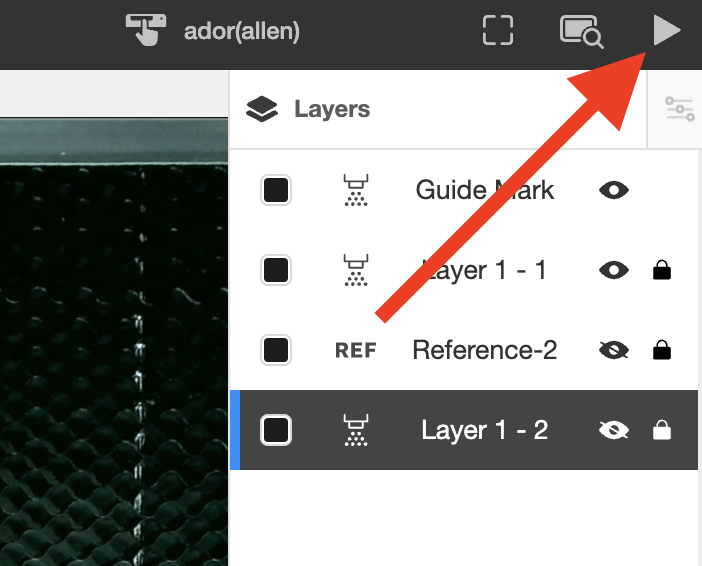

작업을 시작합니다.
(레이어 1과 가이드 마크만 활성화되어 있는지 확인하십시오. 다른 레이어는 반드시 숨겨져 있어야 합니다.)

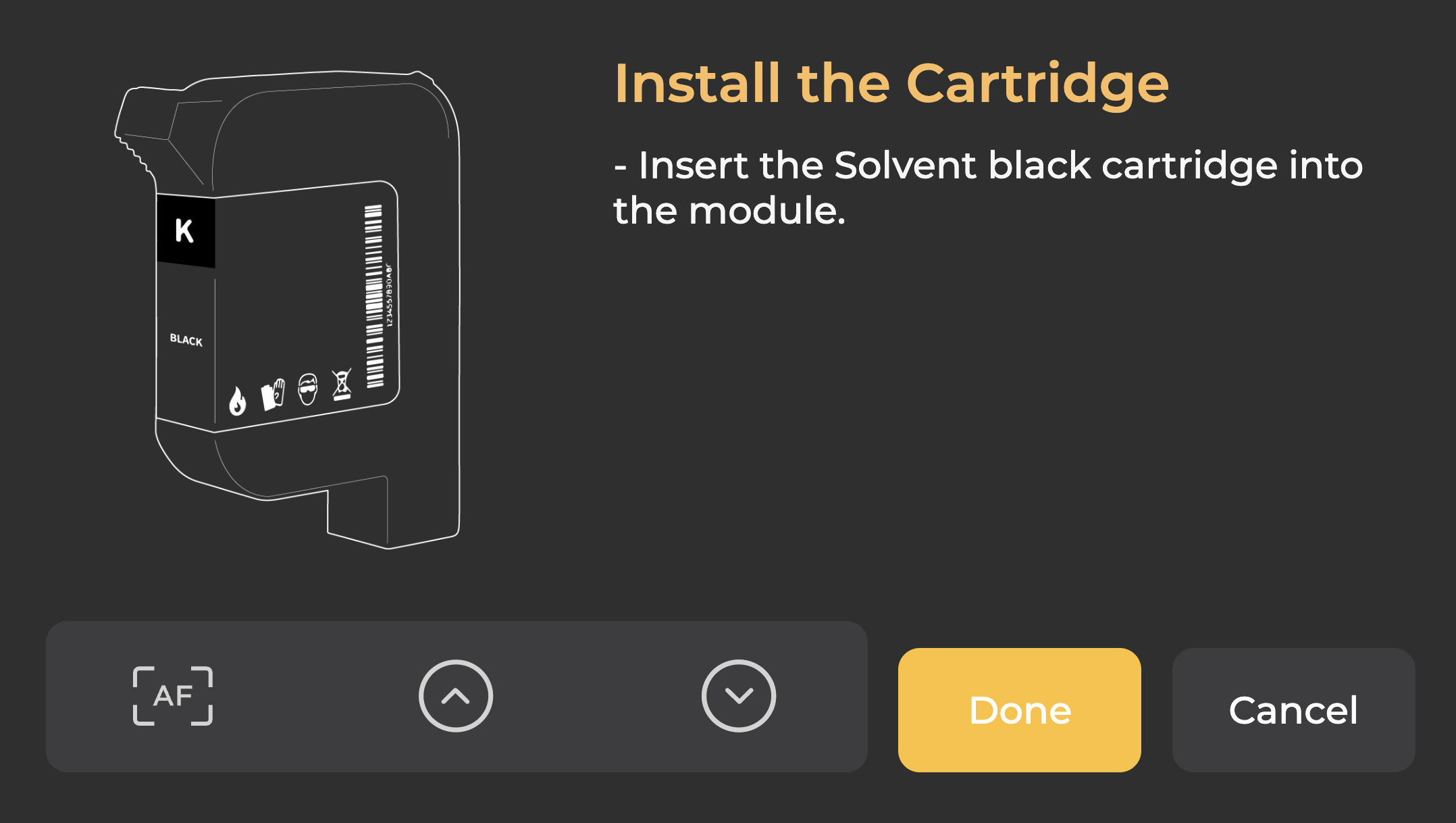

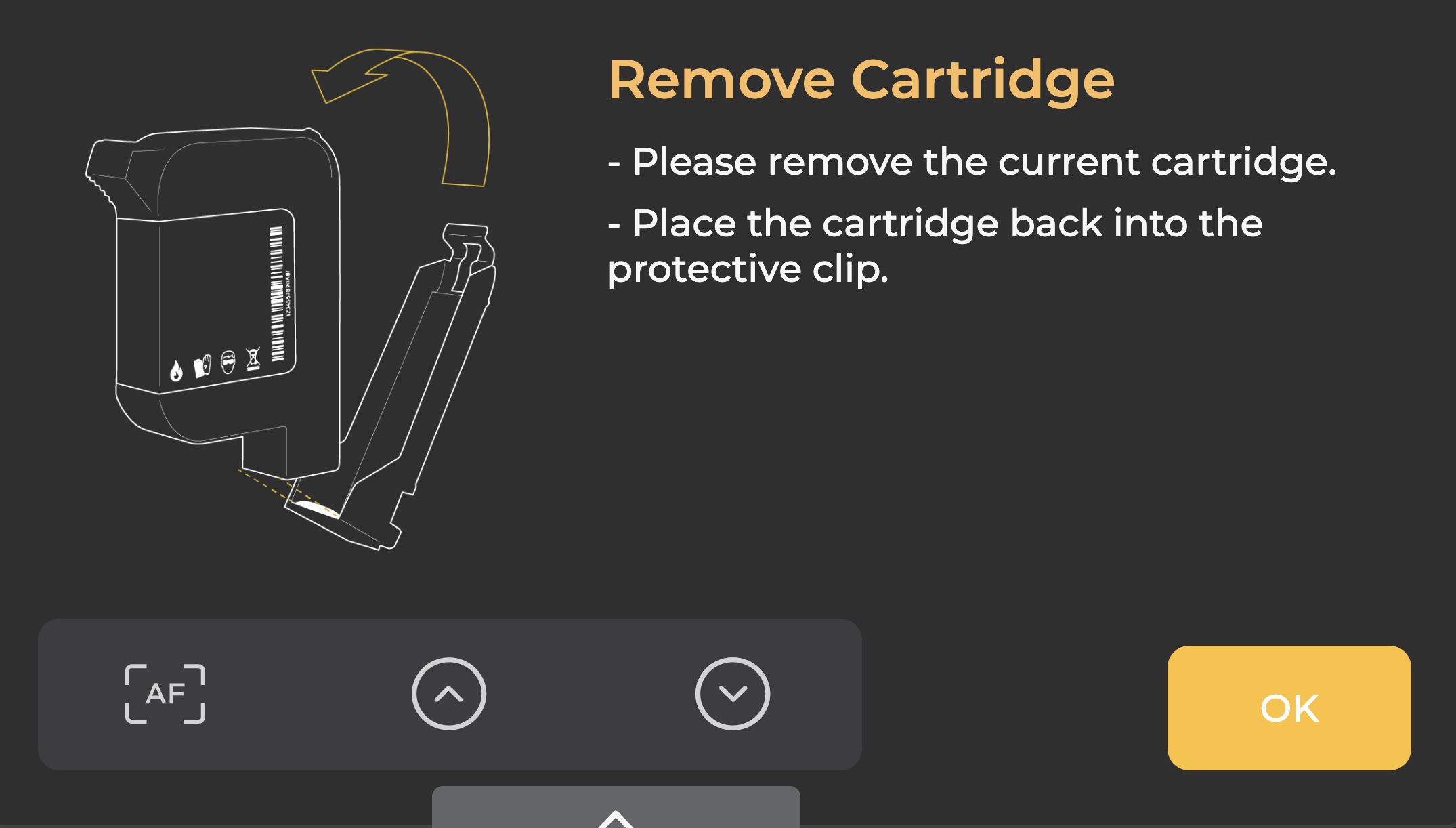

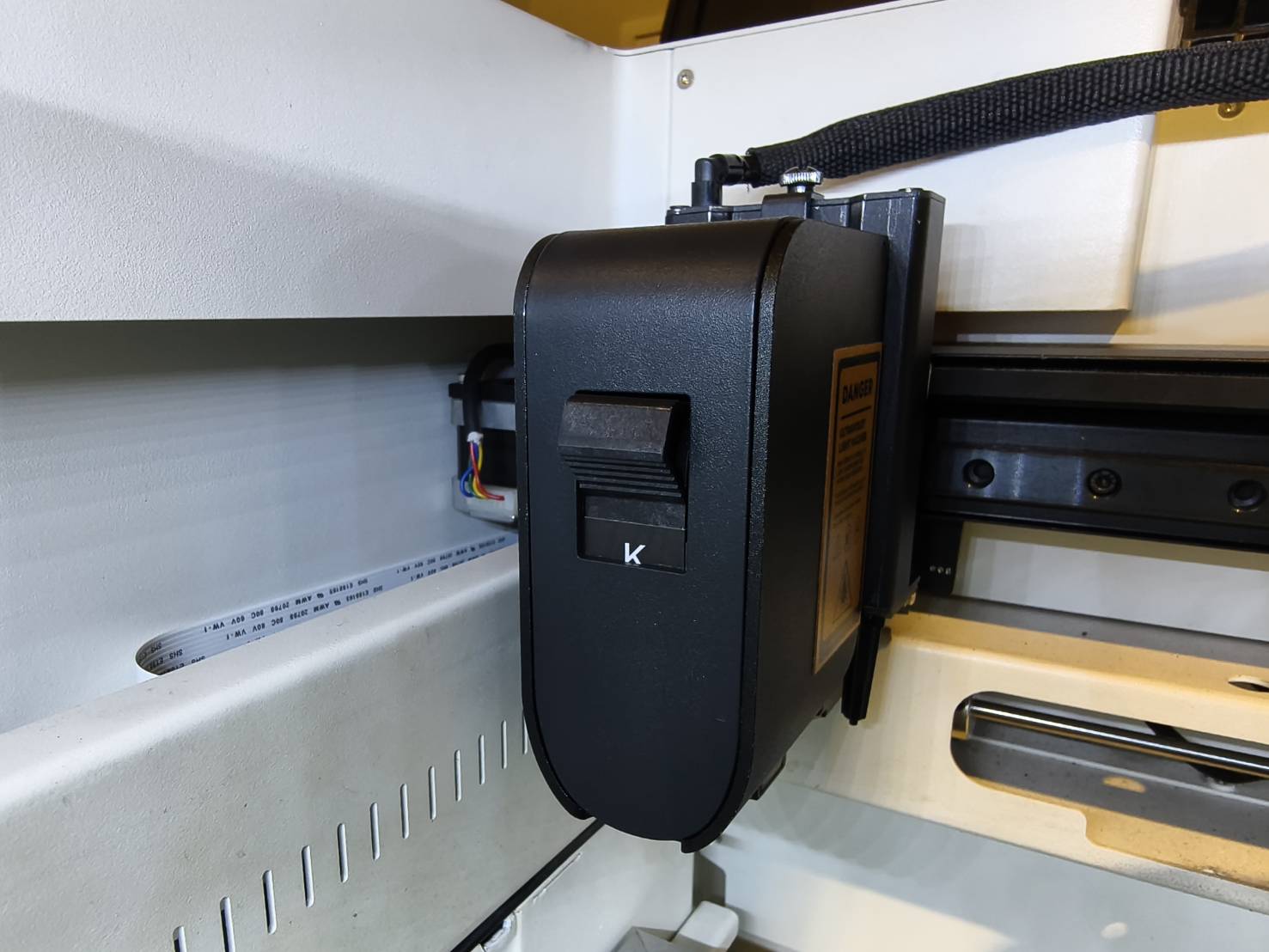

작업을 시작하면 작업이 완료될 때까지 색상 카트리지를 여러 번 변경하라는 메시지가 표시될 수 있습니다. 기기의 터치 스크린에 표시되는 지침을 따르세요.
2단계5

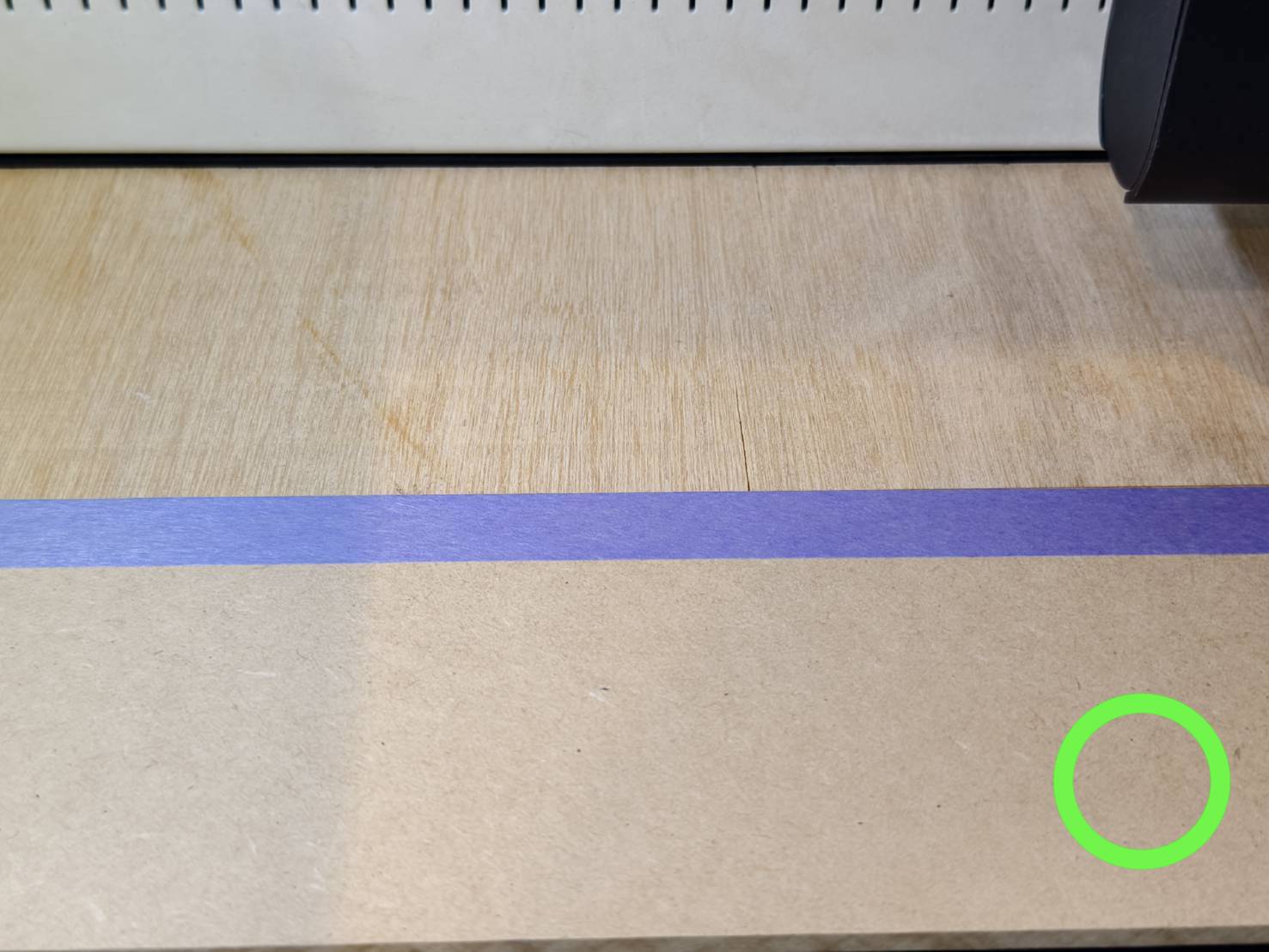

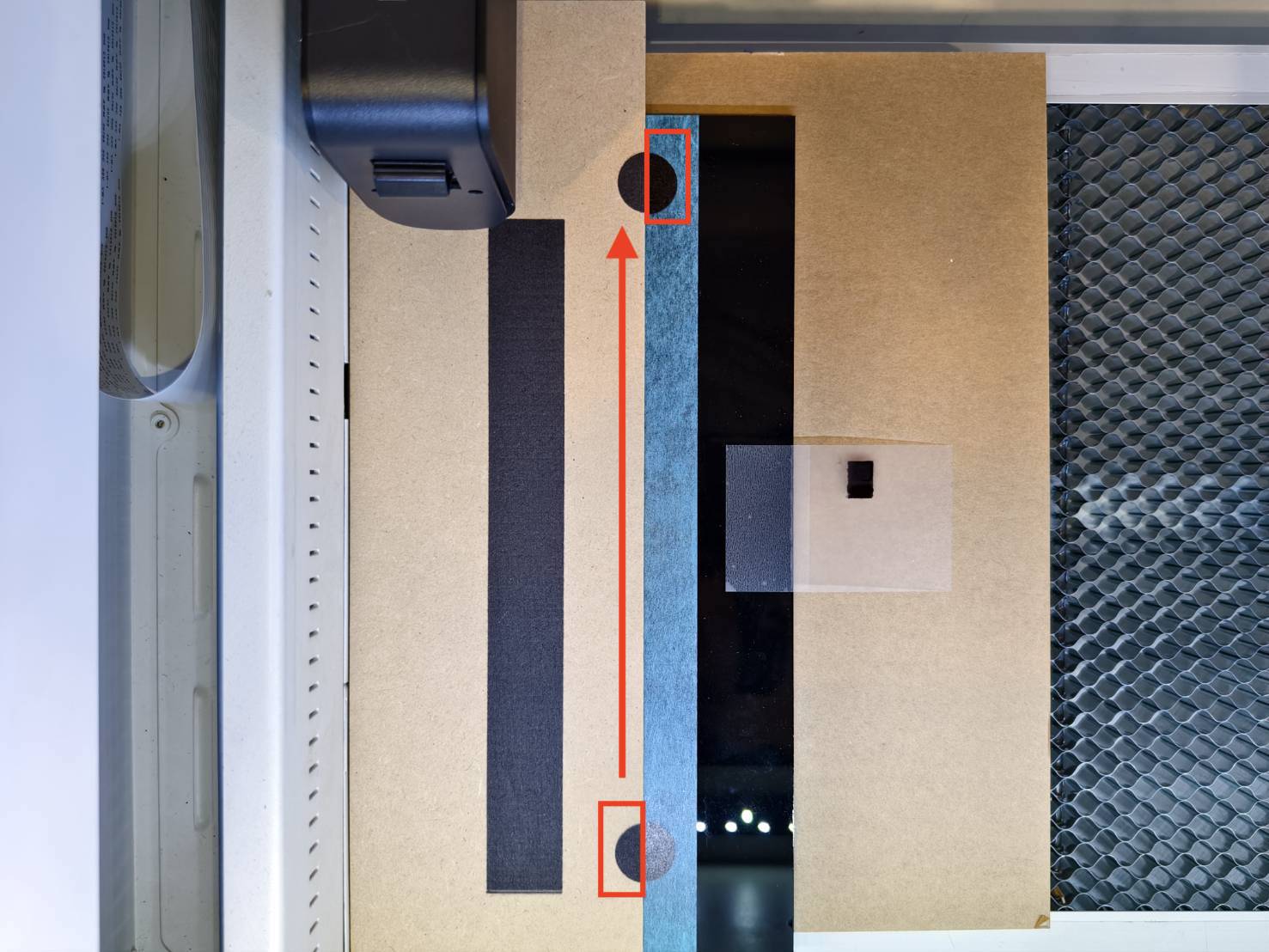

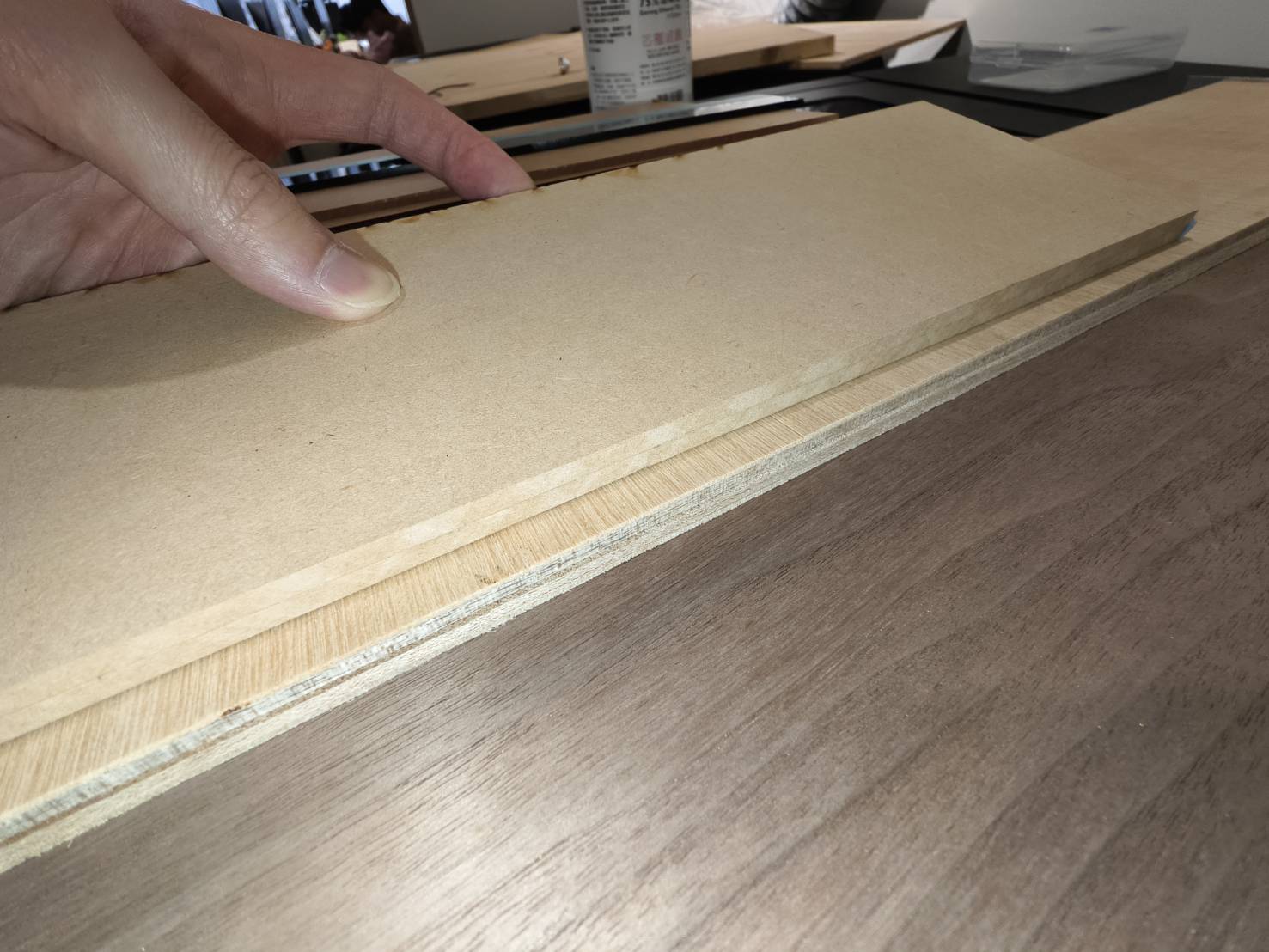

첫 번째 조각이 끝난 후, 재료를 이동하여 재료의 아래쪽 반원과 테이프의 위쪽 반원을 정렬합니다.
재료를 이동할 때 위치 변경을 방지하기 위해 테이프를 잡고 있으세요.
2단계6

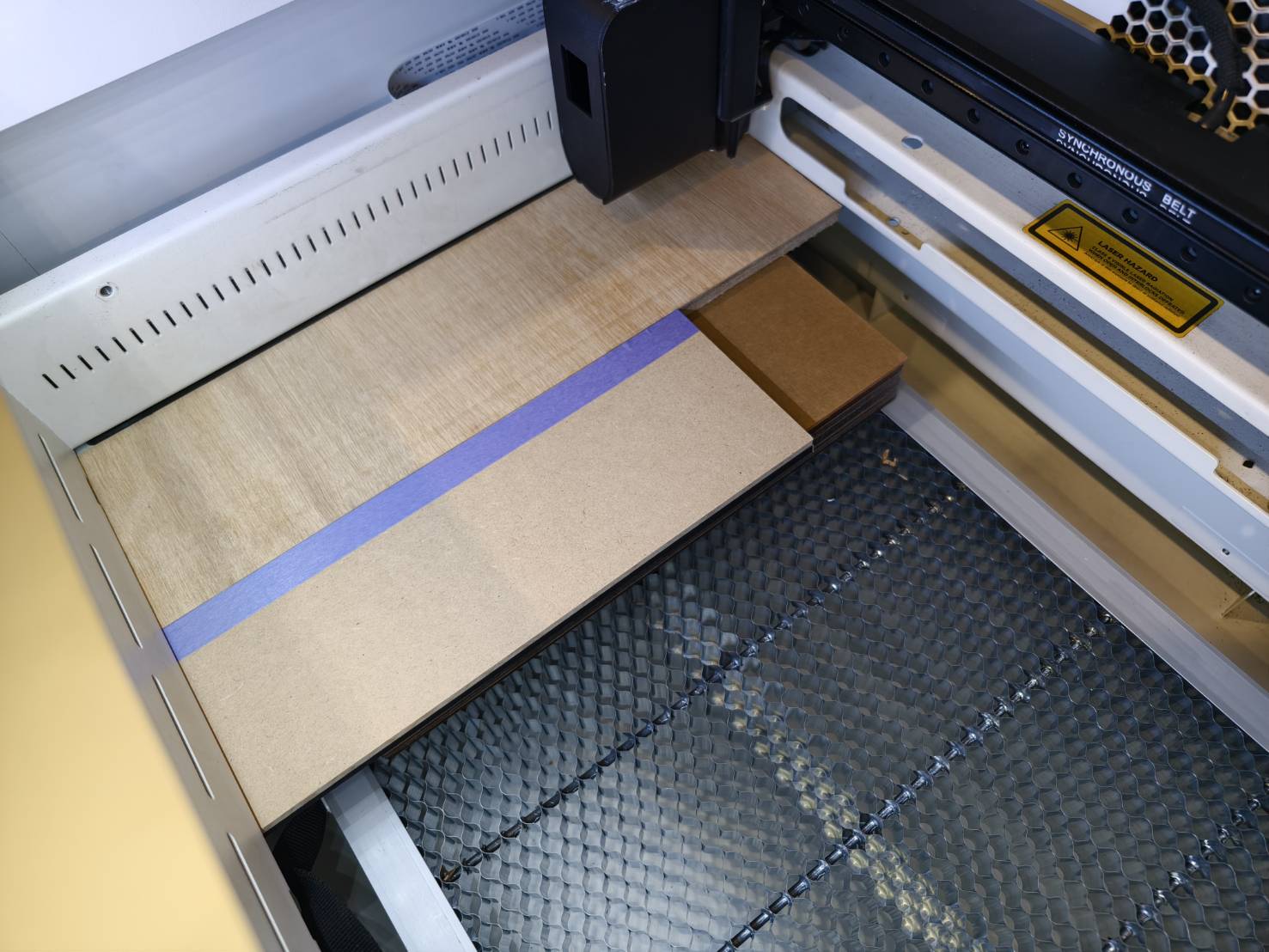

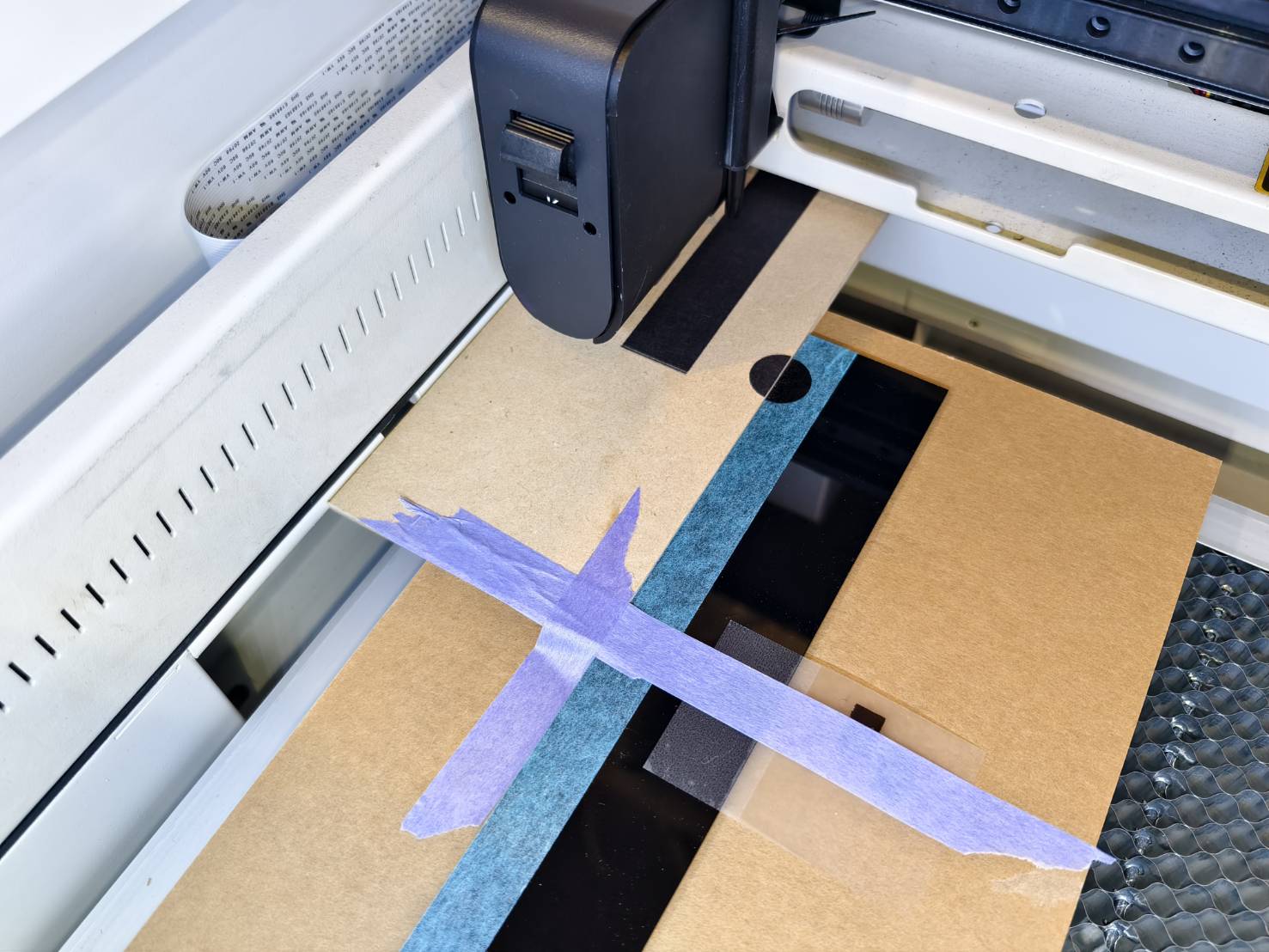

재료가 평평한지 확인하세요. 기울어진 경우 무거운 물체나 테이프를 사용하여 제자리에 고정하는 것이 좋습니다.
이 예제에서는 테이프가 적용되었습니다.
물체를 사용하면 레이저 헤드의 경로를 막을 수 있으므로 작은 물체를 사용하는 것이 좋습니다.
| 물체 | 테이프 |
2단계7

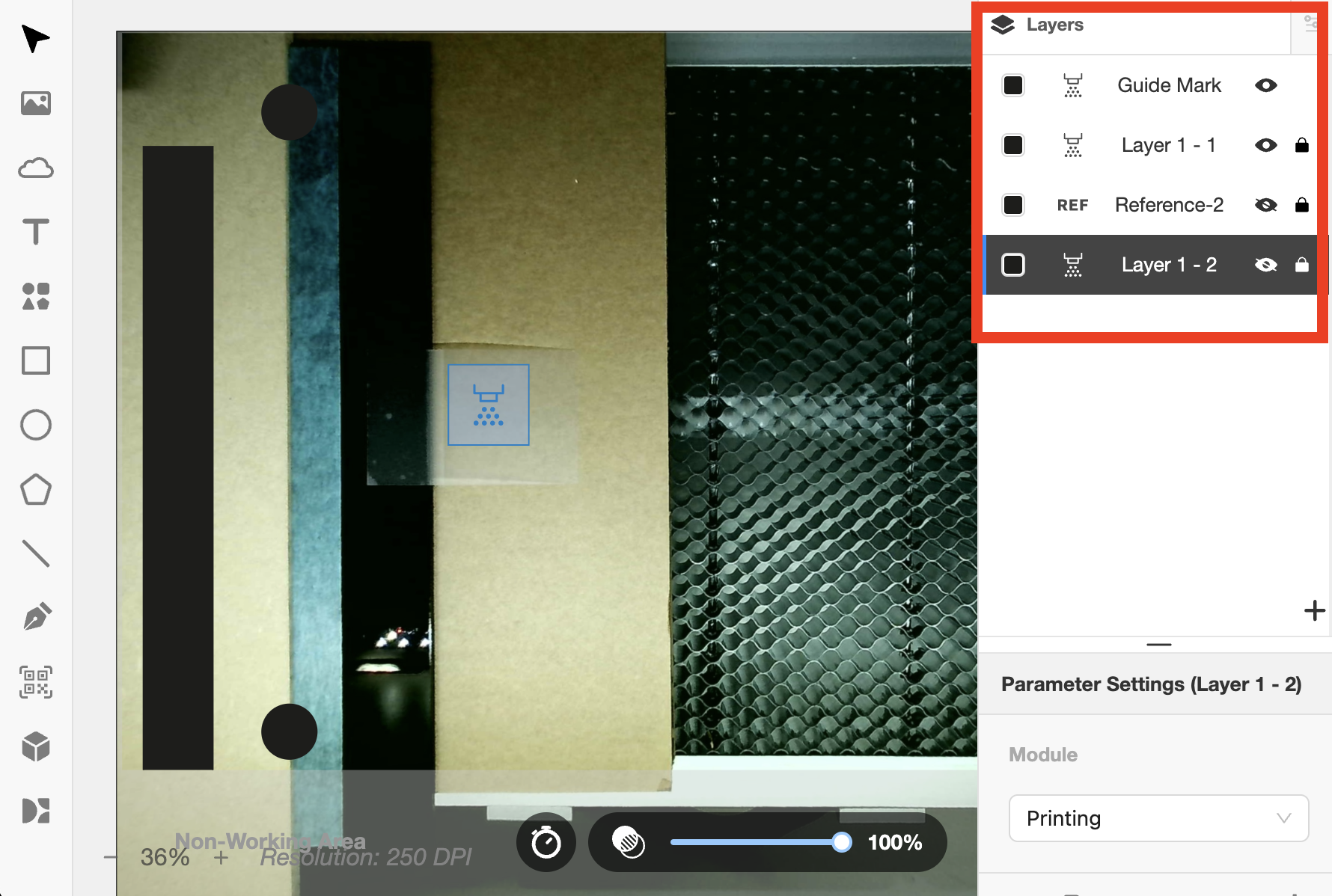

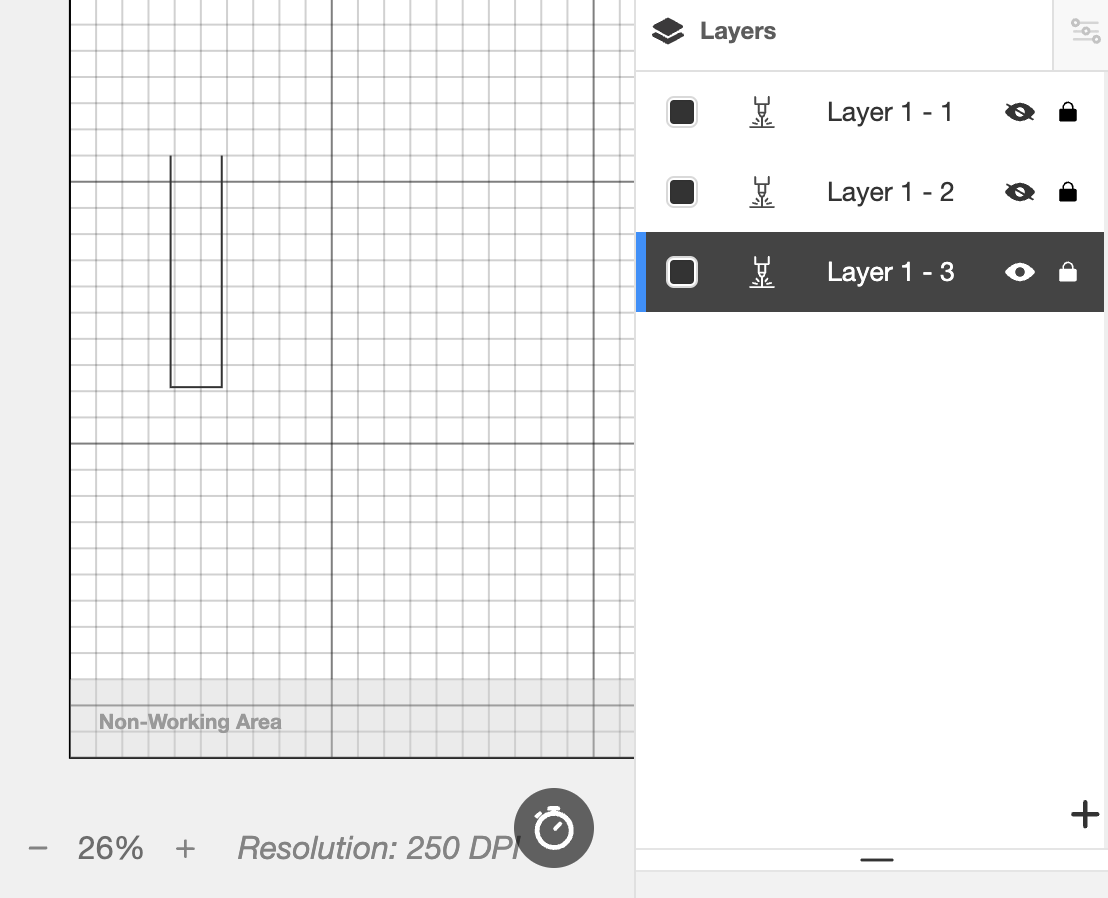

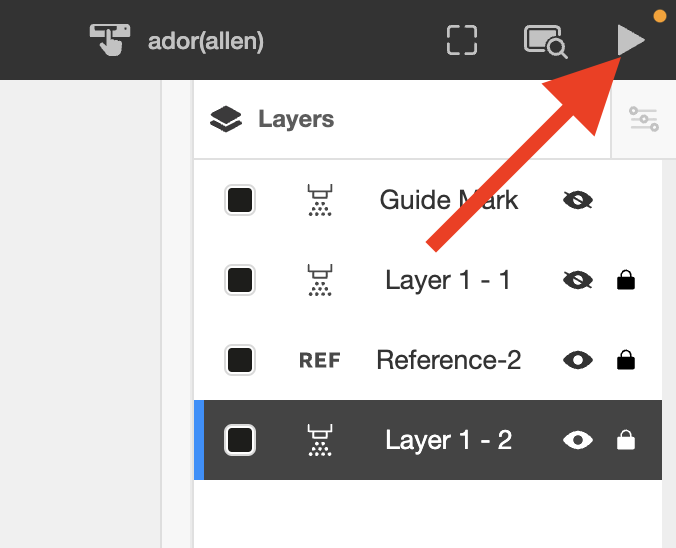

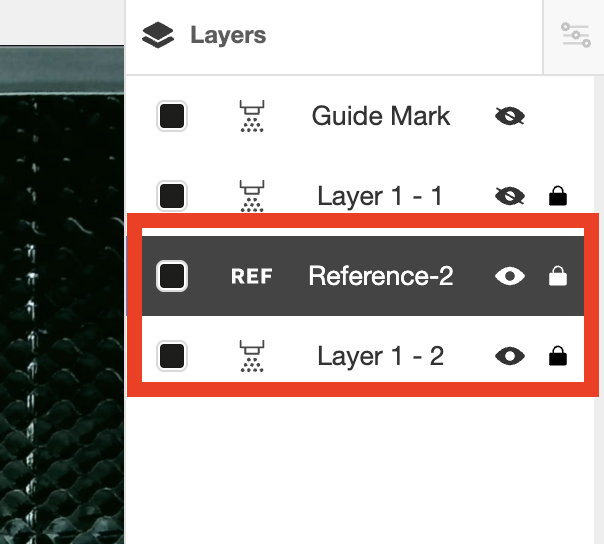

첫 번째 레이어와 가이드 마크가 인쇄되었으므로 두 번째 레이어 인쇄를 계속해야 합니다. 따라서 완료된 레이어를 수동으로 비활성화하고 다음 레이어를 활성화해야 합니다. 가이드 마크 레이어는 마지막 인쇄 시에만 비활성화됩니다.
예제를 따르는 경우 다음 사항을 확인하세요:
- 첫 번째 레이어의 부분이 완료되었으므로 숨깁니다.
- 가이드 마크 레이어는 마지막 조각 작업에서만 비활성화됩니다.
이 예제에서는 두 번의 조각 작업만 필요하므로 두 번째 조각 작업에서 가이드 마크 레이어가 비활성화됩니다. - 두 번째 인쇄를 위해 두 번째 레이어를 활성화합니다. 이 예제에서는 마지막 레이어입니다.
- 참조 레이어에는 첫 번째 레이어의 끝 부분이 포함되어 있으므로 레이어 간 정렬에 사용할 수 있습니다. 매개변수에 설정된 출력이 없으므로 활성화 여부는 작업에 영향을 미치지 않습니다.
2단계8
작업을 다시 시작합니다.
작업을 시작하면 작업이 완료될 때까지 여러 번 색상 카트리지를 교체하라는 메시지가 표시될 수 있습니다. 기기의 터치스크린에 표시되는 지침을 따르십시오.
2단계9

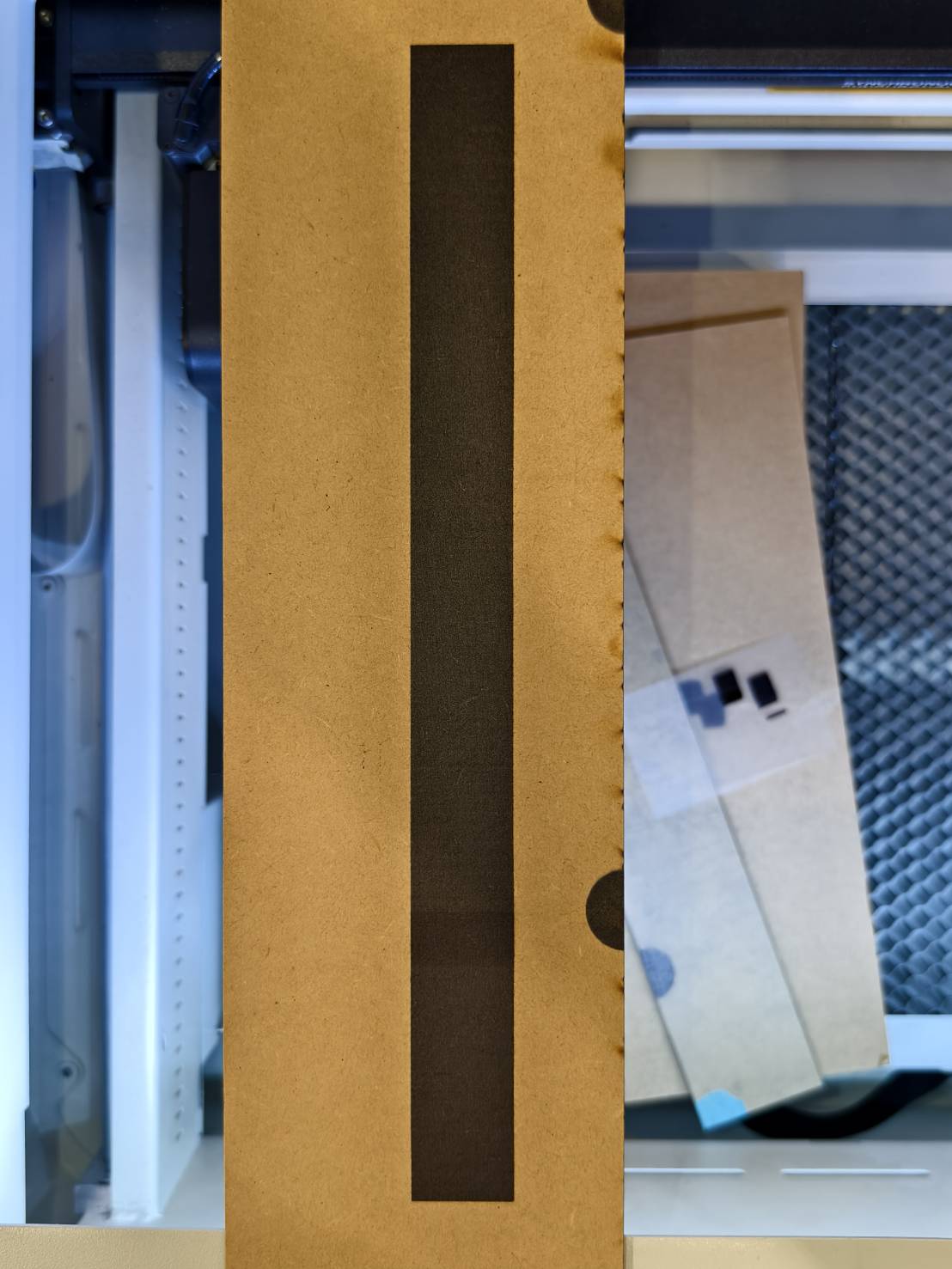

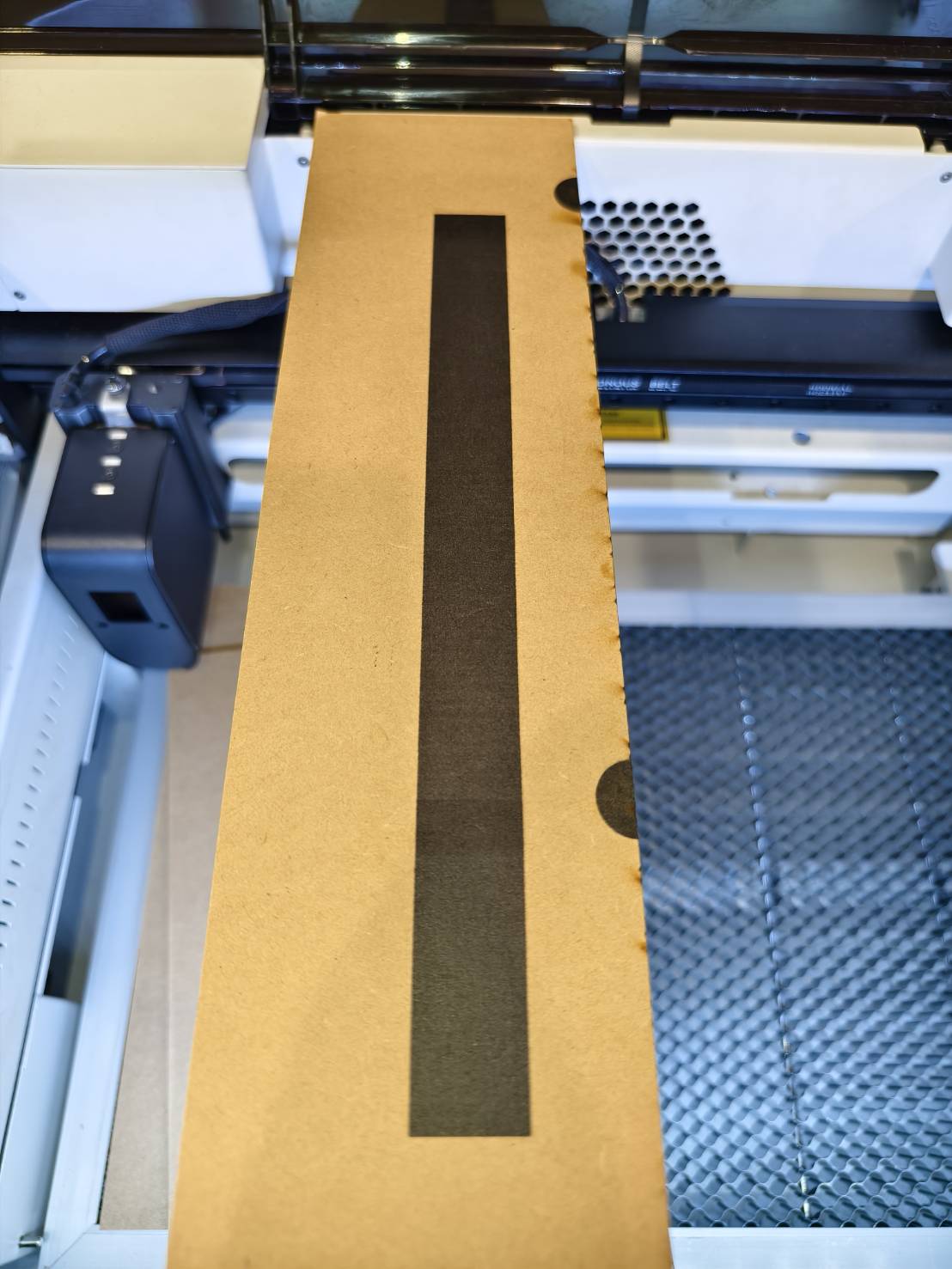

결과를 확인합니다.
