Ador 로터리 - 개봉 및 설치 (삭제하지 마십시오)

설명

이 문서는 Ador 확장 베이스와 Rotary 2.0을 설치하는 포괄적이고 단계별 가이드를 제공합니다. 설치 과정을 위해 아래 지침을 따라 주세요.

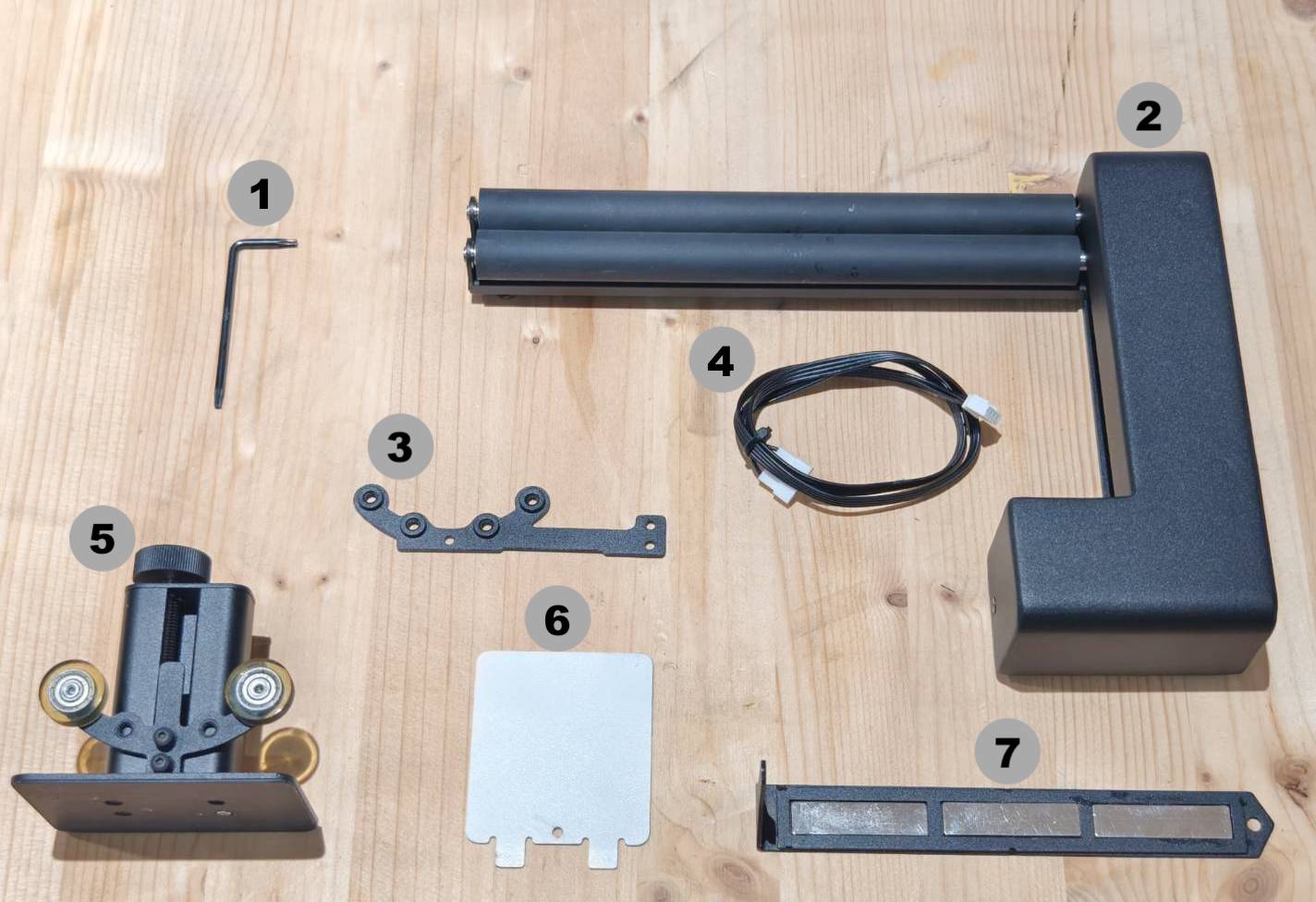

개봉

Step 1

레이저 또는 프린팅 모듈을 설치한 경우 제거하세요.

Step 2

Ador의 금속 베이스를 제거하세요.
이 두 개의 나사를 풀어 금속 베이스를 분리하세요.

기기를 약간 들어올리고 베이스를 직접 꺼내 금속 베이스를 제거하세요.

Step 3

확장 베이스의 포장을 풀고 허니콤을 제거하세요.

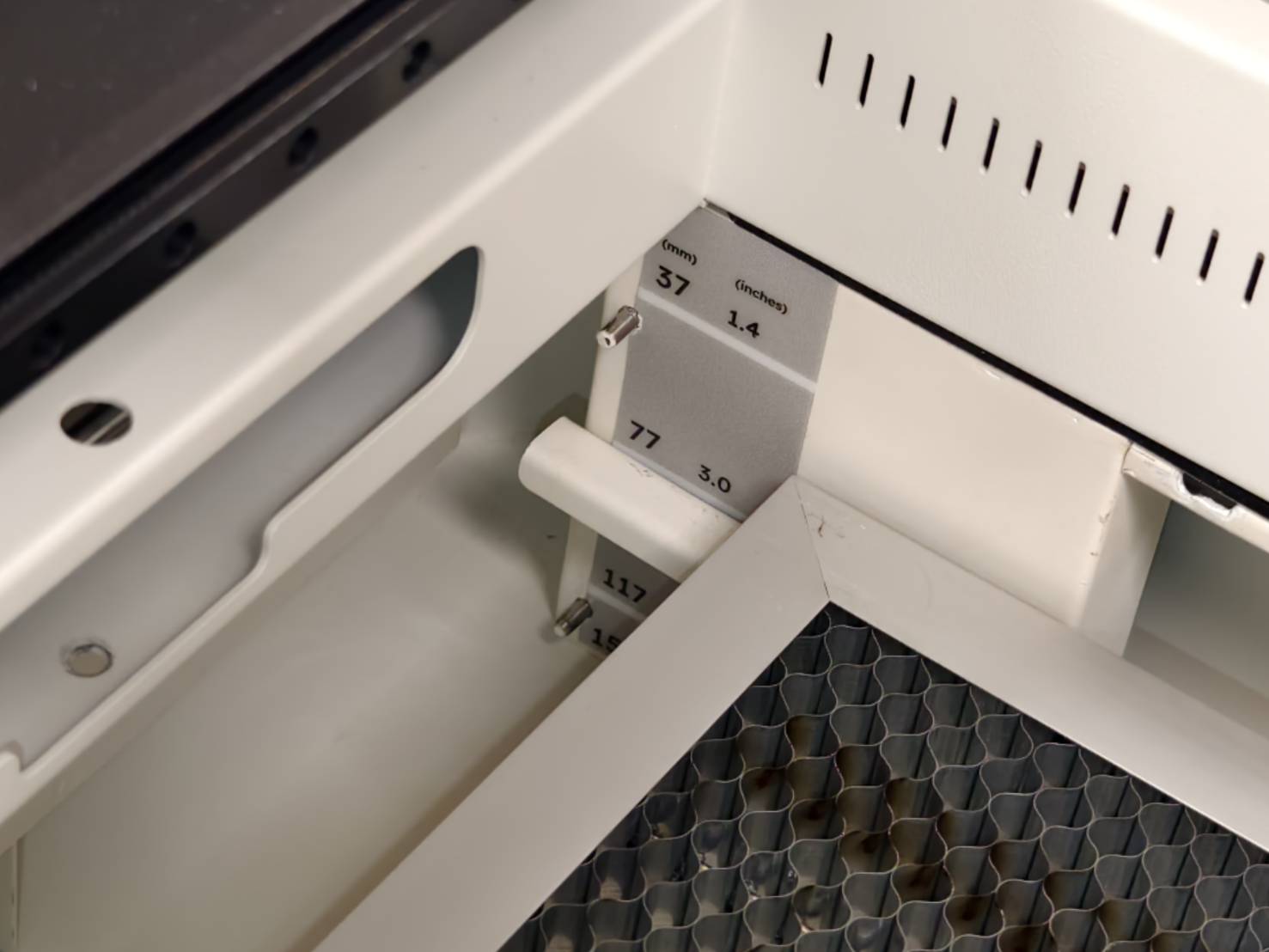

빨간색 원으로 표시된 물체 높이 표시를 찾으세요. 확장 베이스 전체를 평평한 표면에 놓고, 베이스를 마주 보았을 때 물체 높이 표시가 오른쪽에 오도록 방향을 맞추세요.

Step 4

기기를 들어올리고 Ador의 고무 받침을 네 개의 구멍에 끼워 기기와 확장 베이스를 조립하세요. 기기의 왼쪽이 베이스 제어 보드와 같은 쪽에 있는지 확인하세요.

Passthrough 버전 (EU에서는 사용할 수 없음)	Non-Passthrough 버전

Step 5

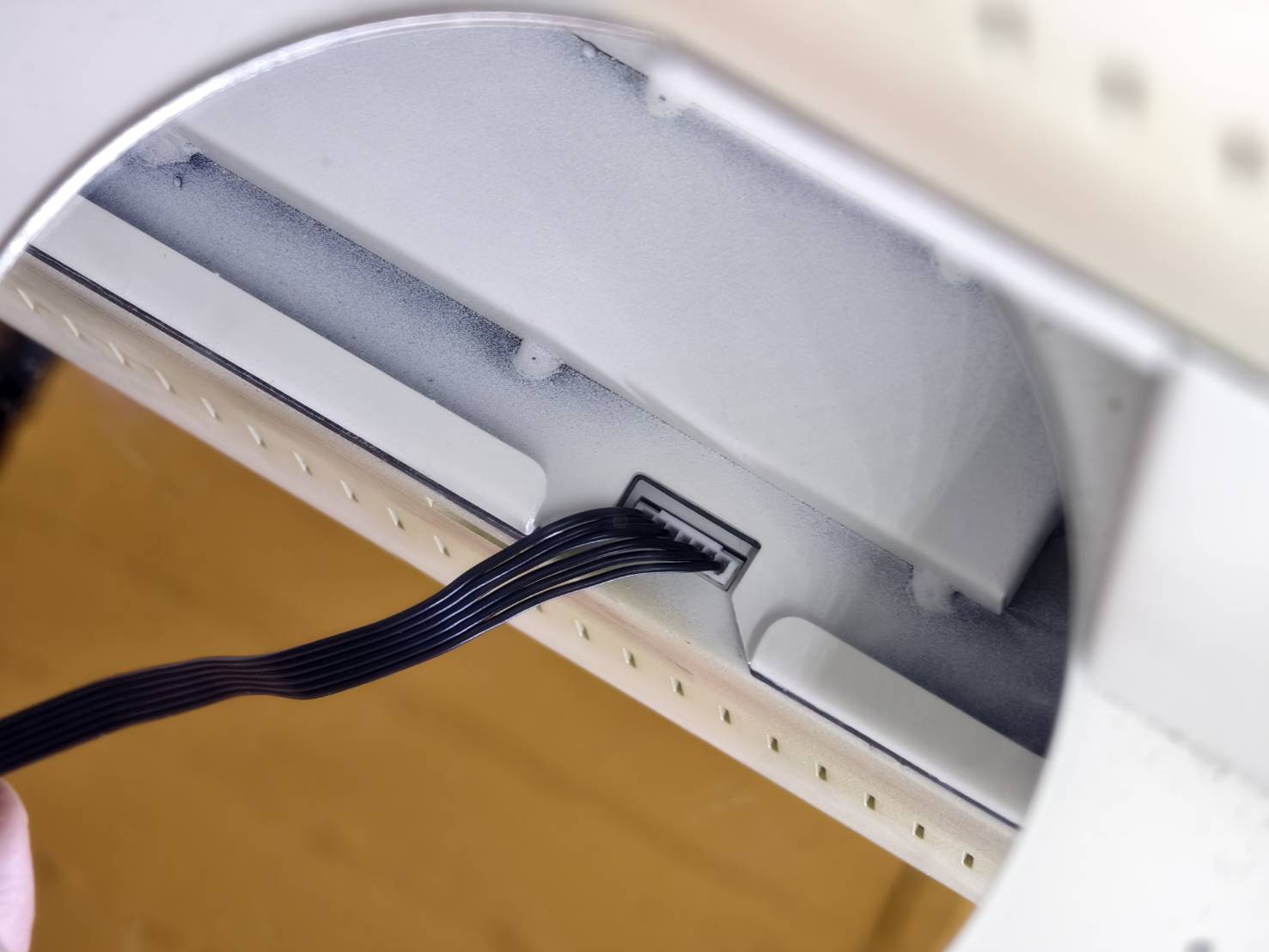

상자에서 케이블을 찾아 오른쪽의 7핀 쪽을 기기에 연결하세요. 기기의 케이블 소켓은 베이스 상단과 기기 하단 사이에 있습니다.

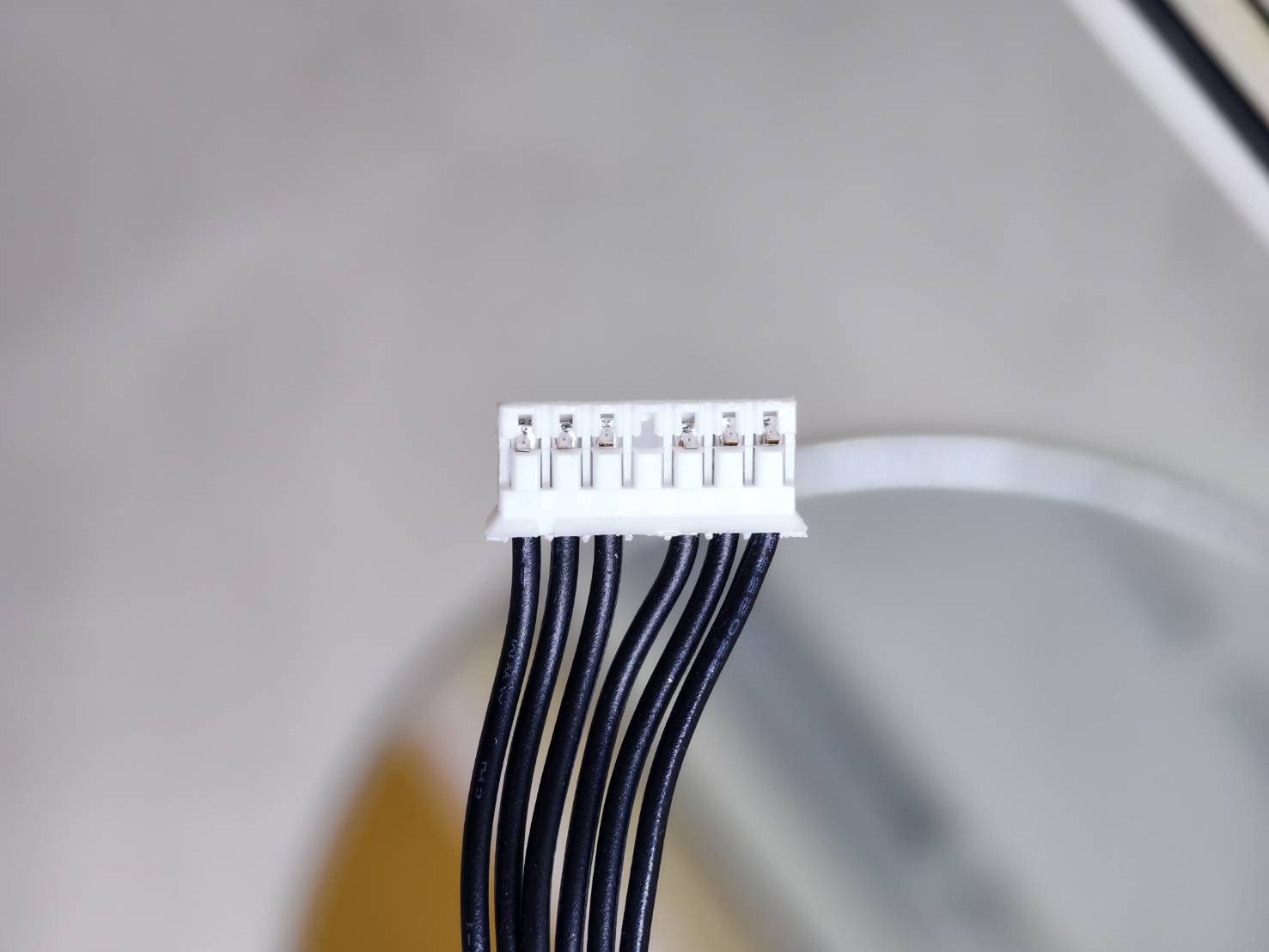

• 상자에서 케이블의 7핀 쪽을 찾으세요. (가운데 핀은 비어 있습니다.)

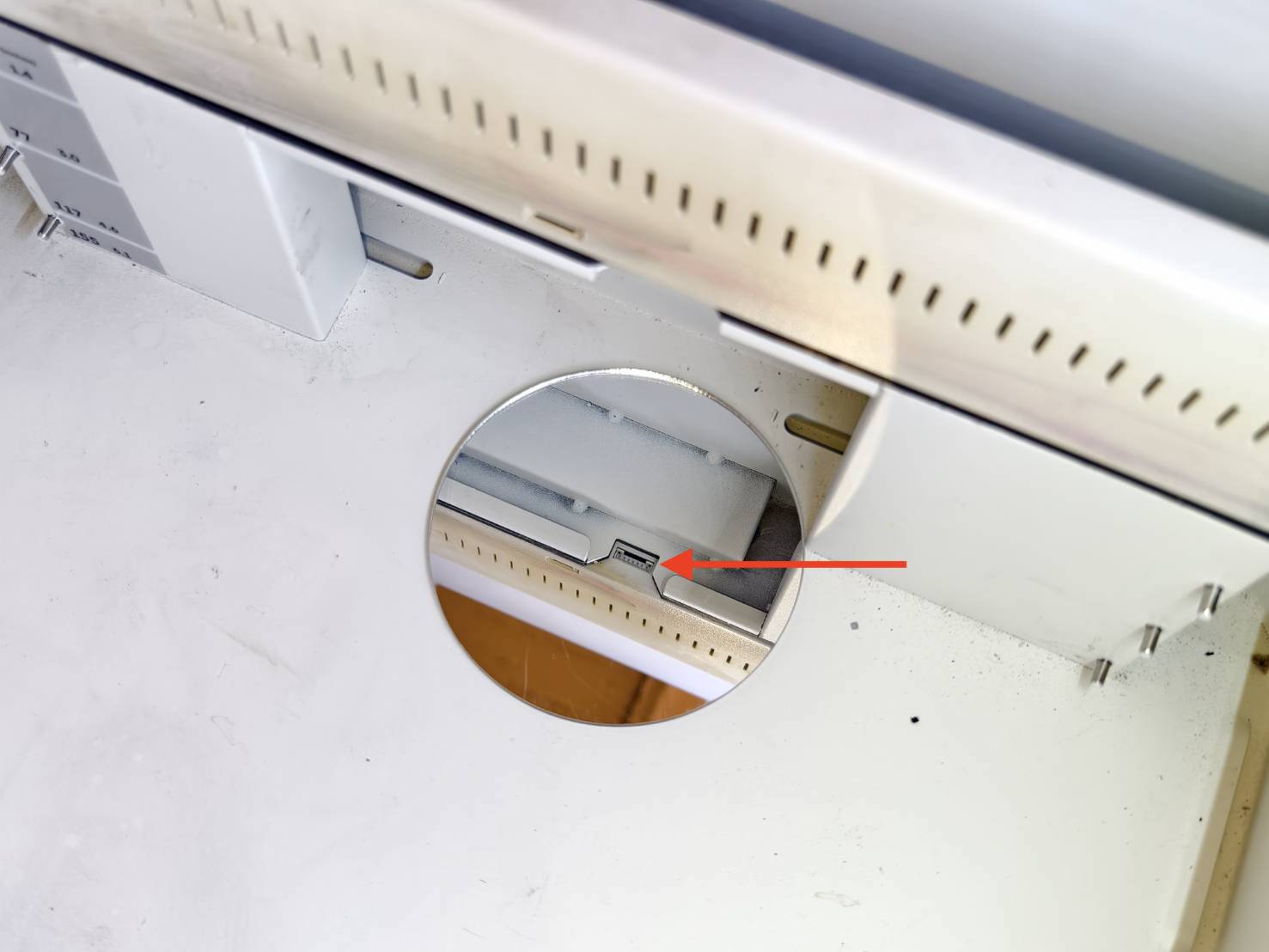

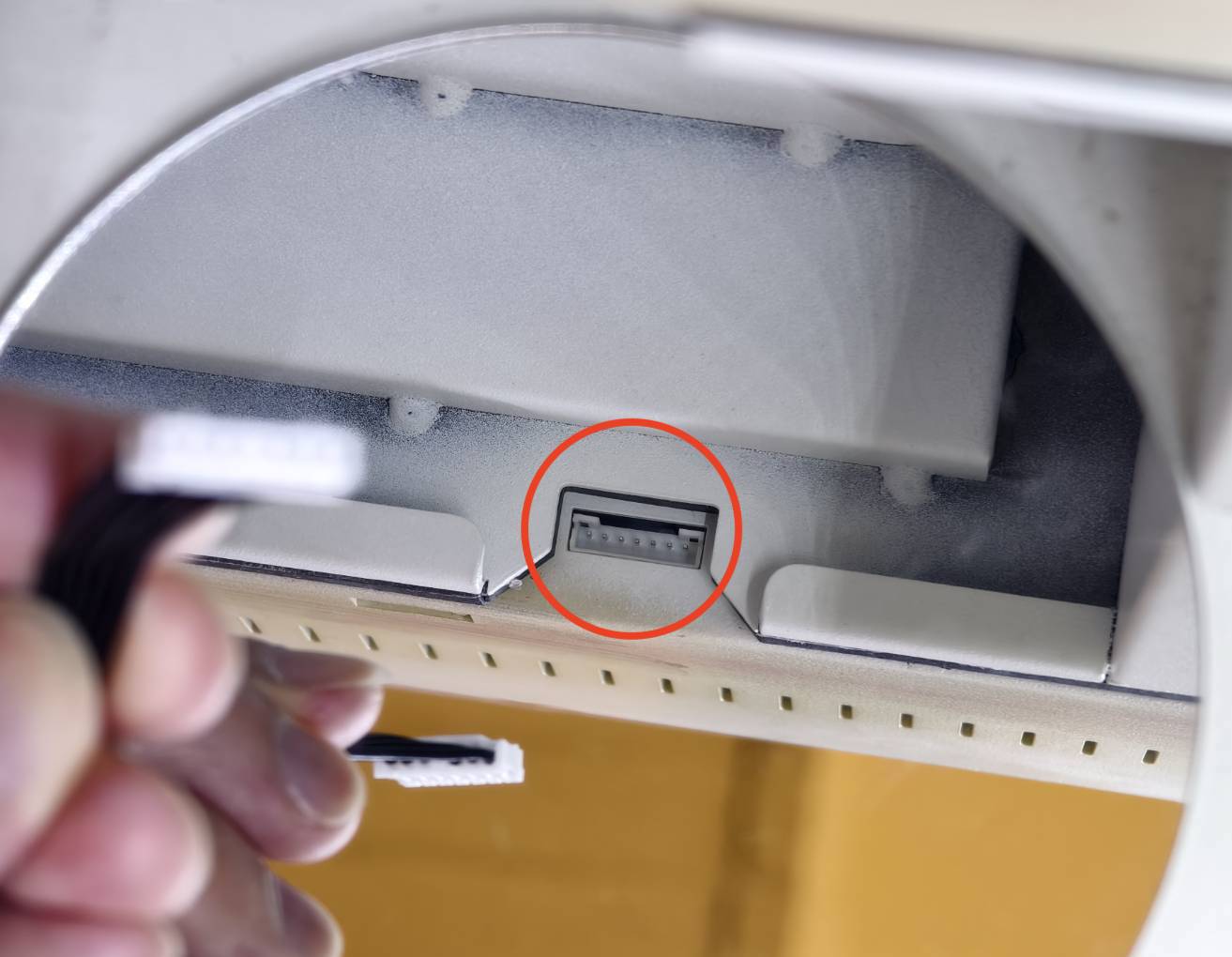

• 기기 오른쪽에 있는 케이블 소켓을 찾으세요. 거울 사용을 적극 권장합니다.

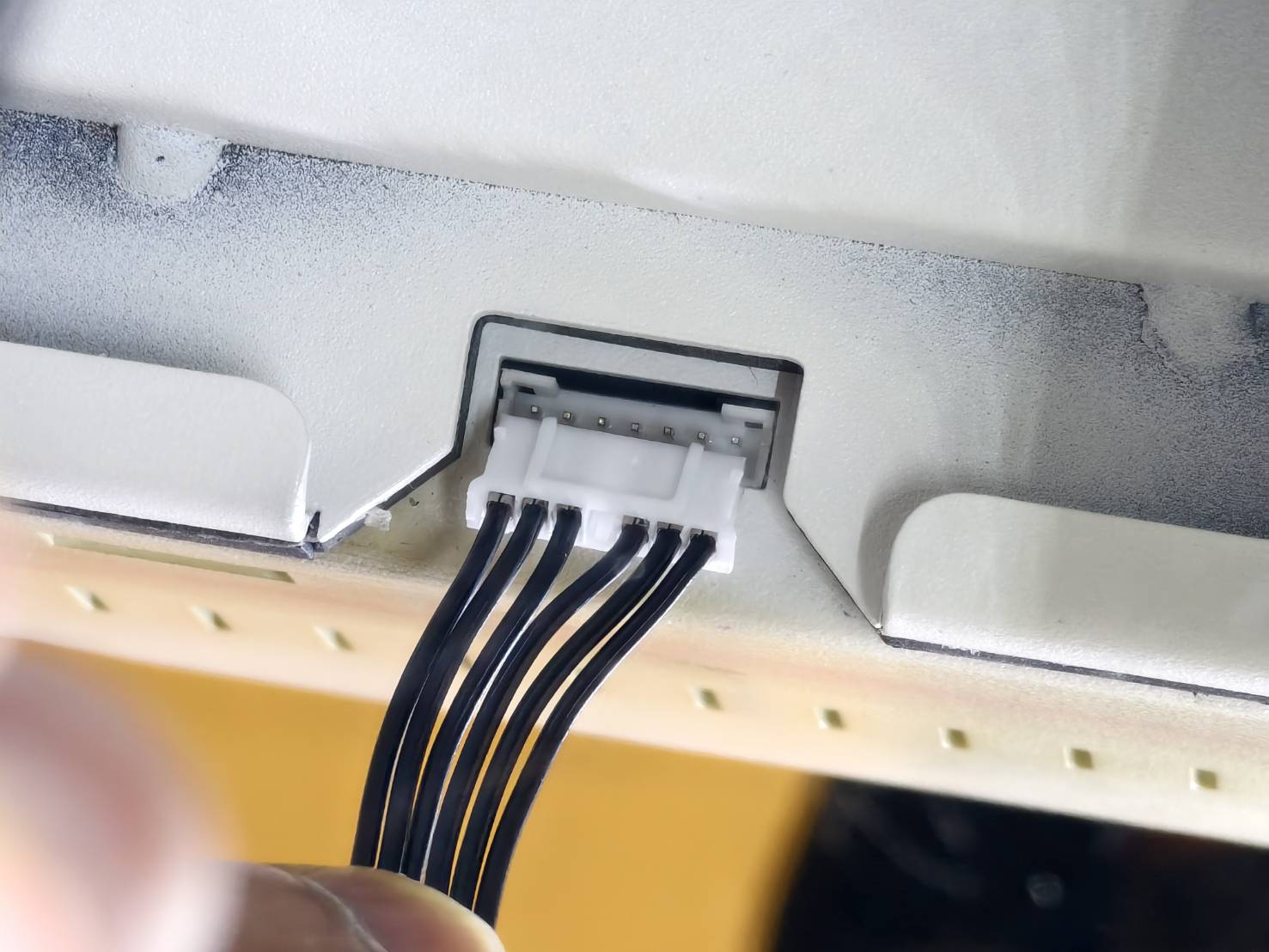

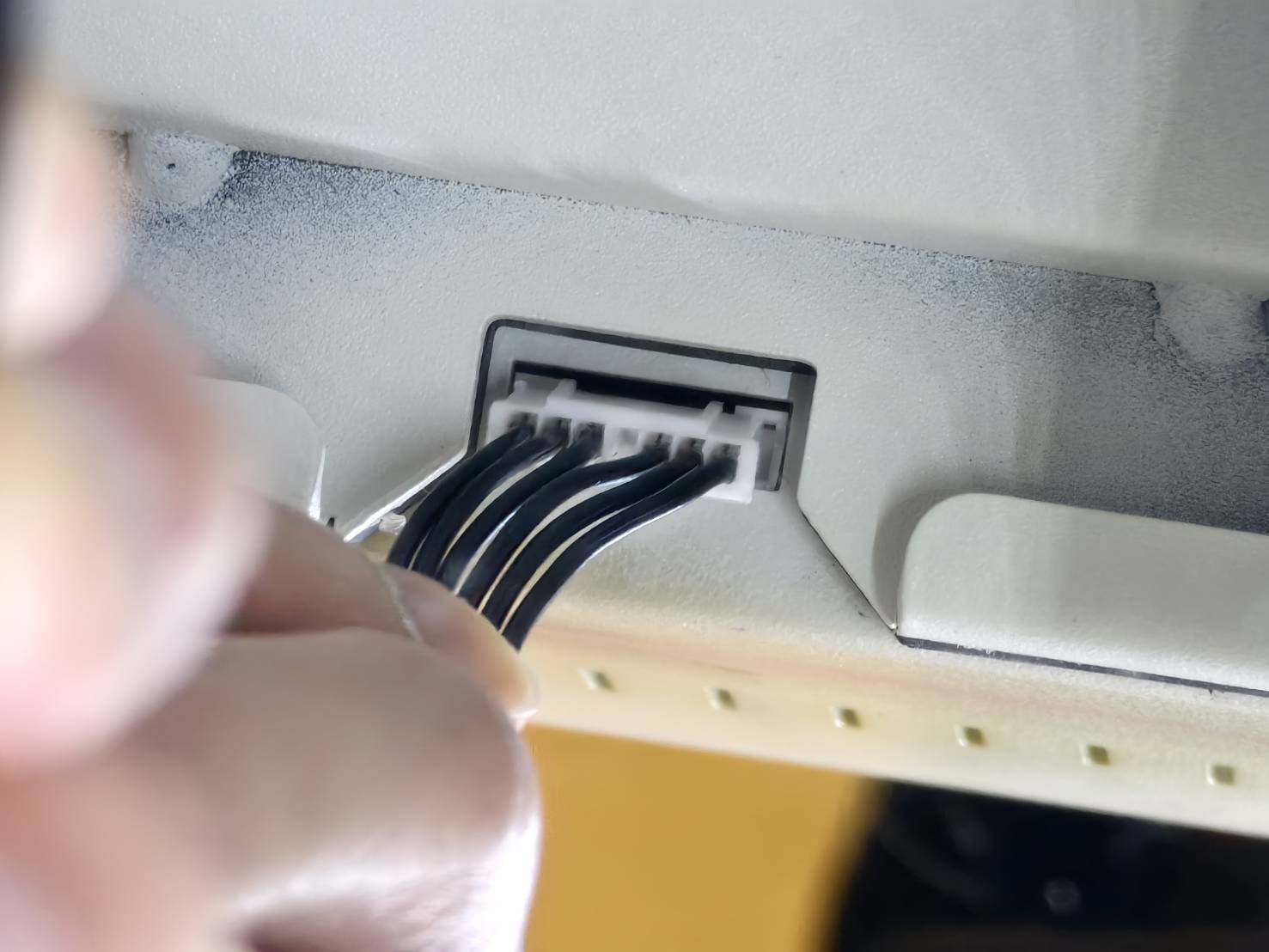

• 케이블을 삽입하고, 케이블 방향이 올바른지 확인하세요.

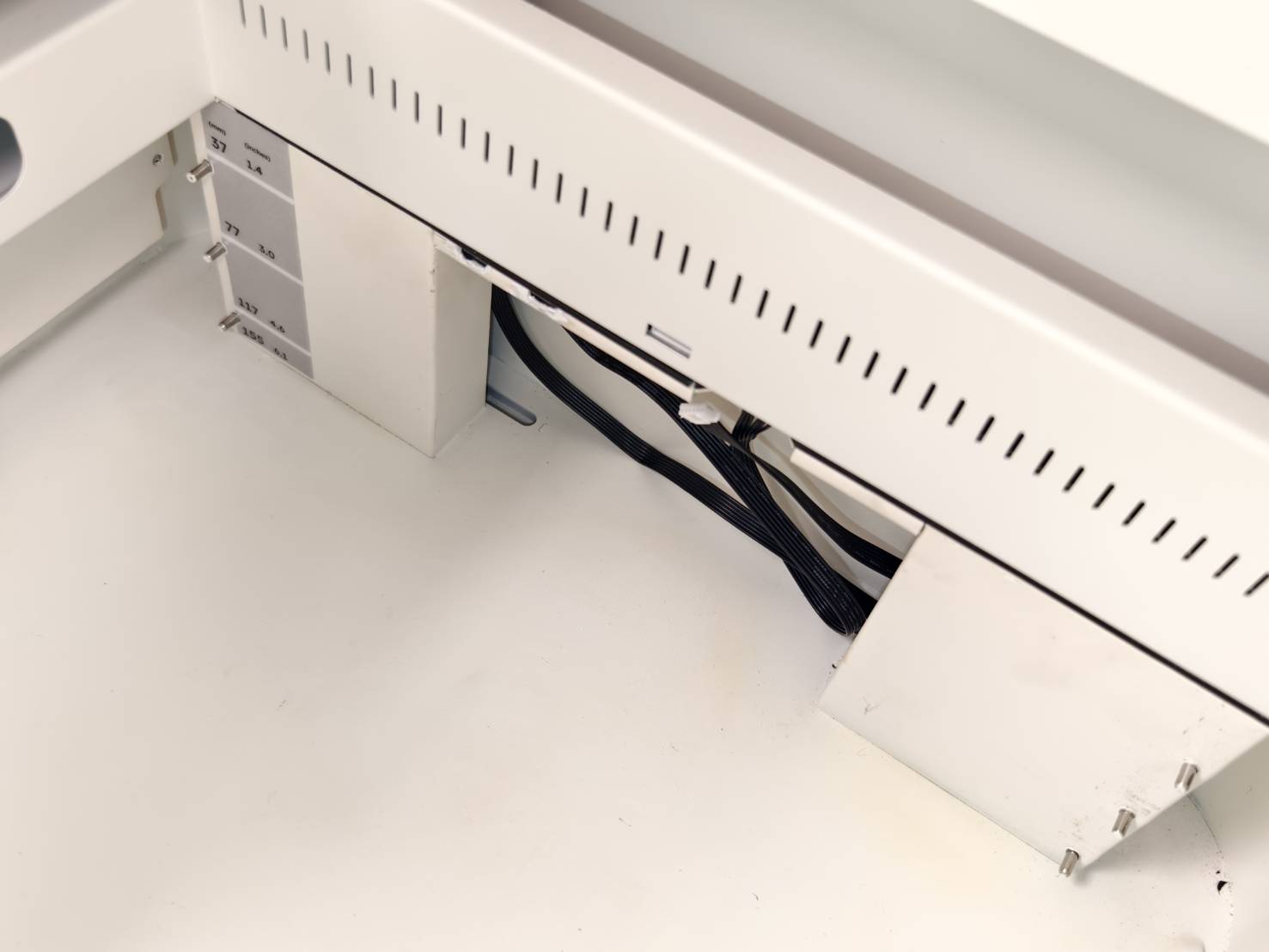

• 나머지 케이블을 임시로 공간에 넣어두세요.


Step 5

중간 레이어에 허니콤을 설치합니다.
중간 레이어는 일반적으로 다양한 크기의 물체를 수용할 수 있습니다. 하지만 실제 물체 크기에 따라 레이어를 자유롭게 변경할 수 있습니다.

• 물체의 사용 가능한 크기 범위는 3mm - 140mm입니다.
• 3mm - 5mm 크기의 물체는 자동 초점 기능을 사용할 수 없으며, 수동으로 초점을 조정해야 합니다.

허니콤을 올바르게 설치하는 방법은 아래 링크를 참조하세요.
Ador - 허니콤 설치

Step 6

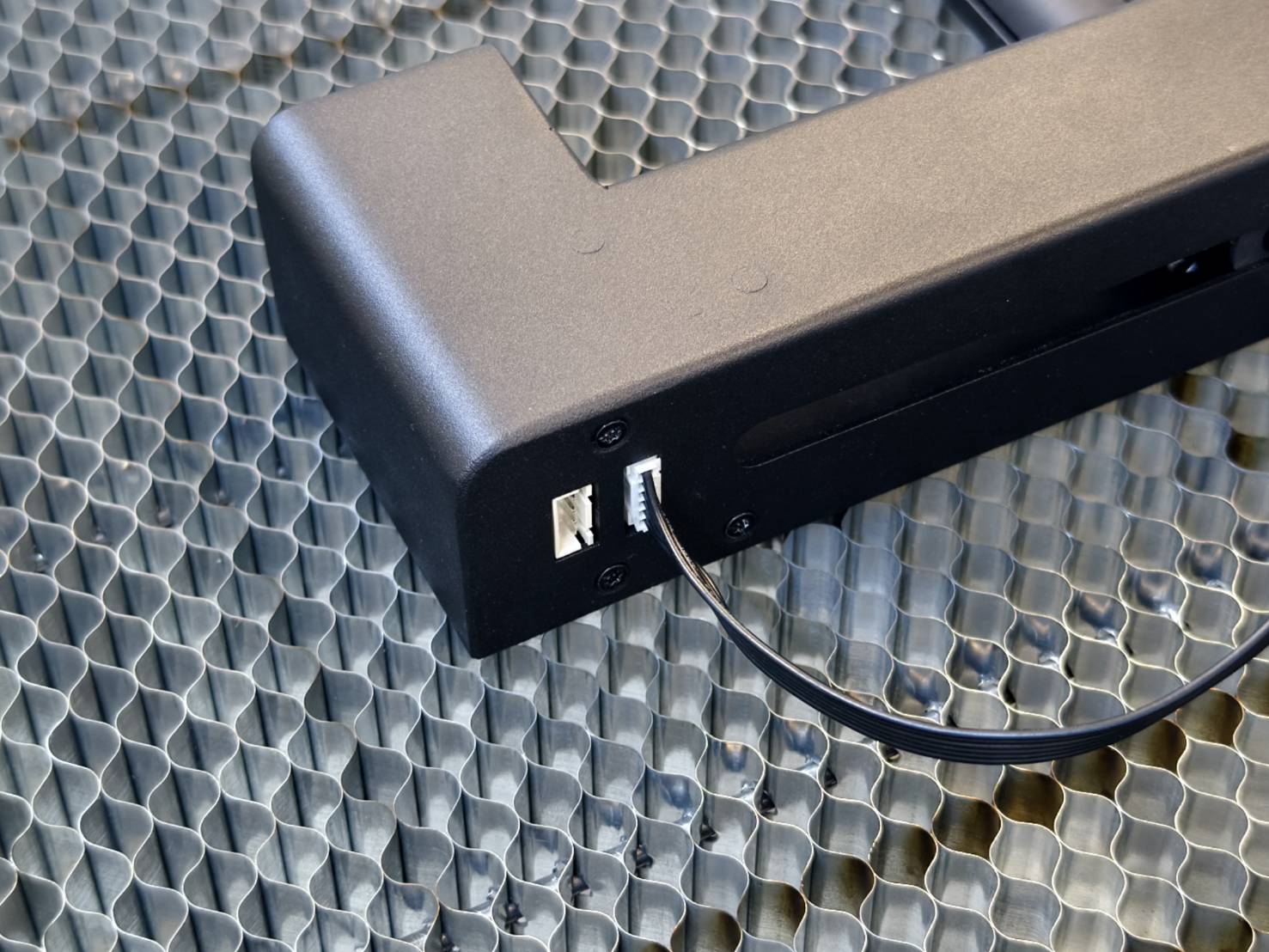

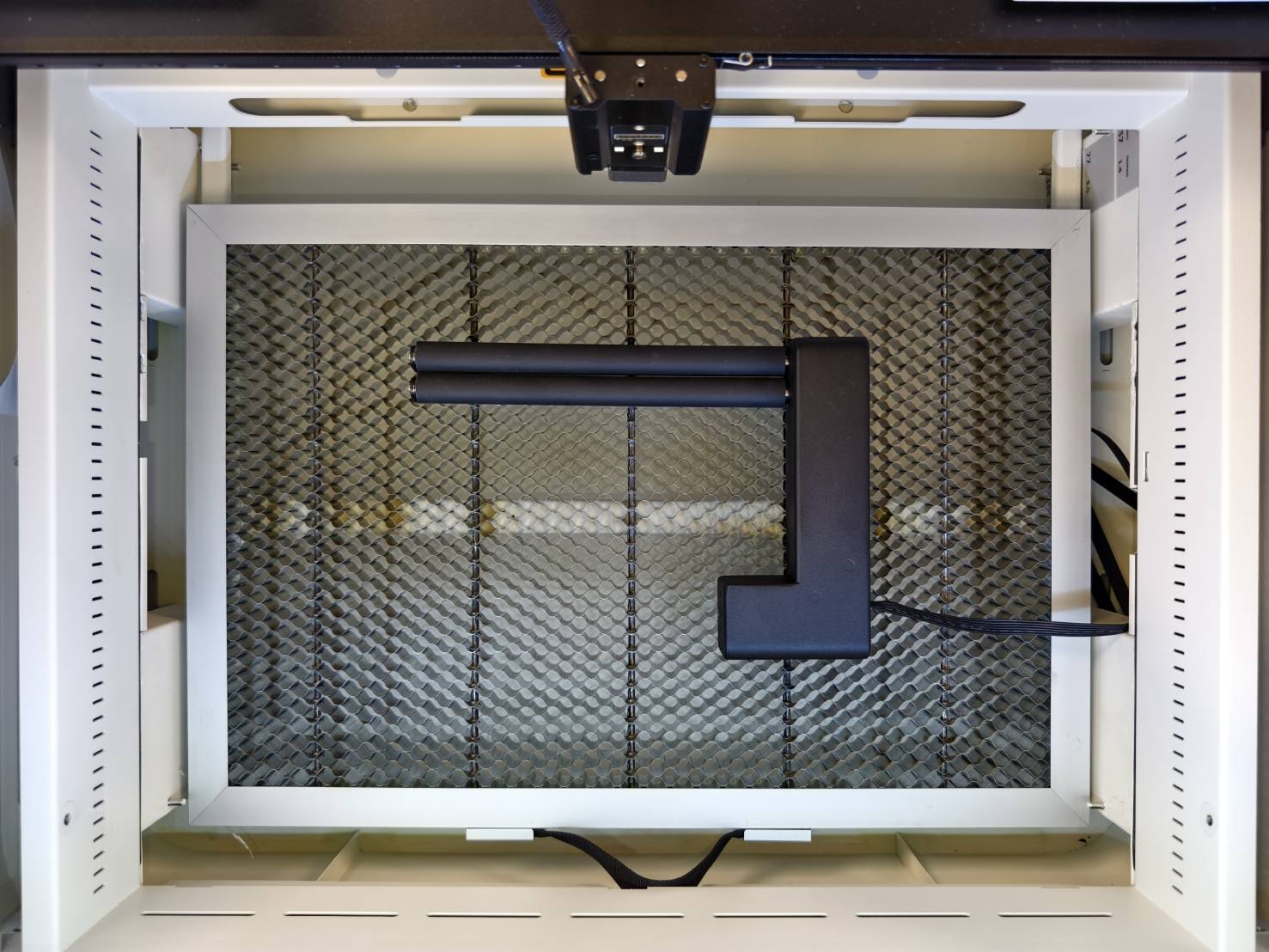

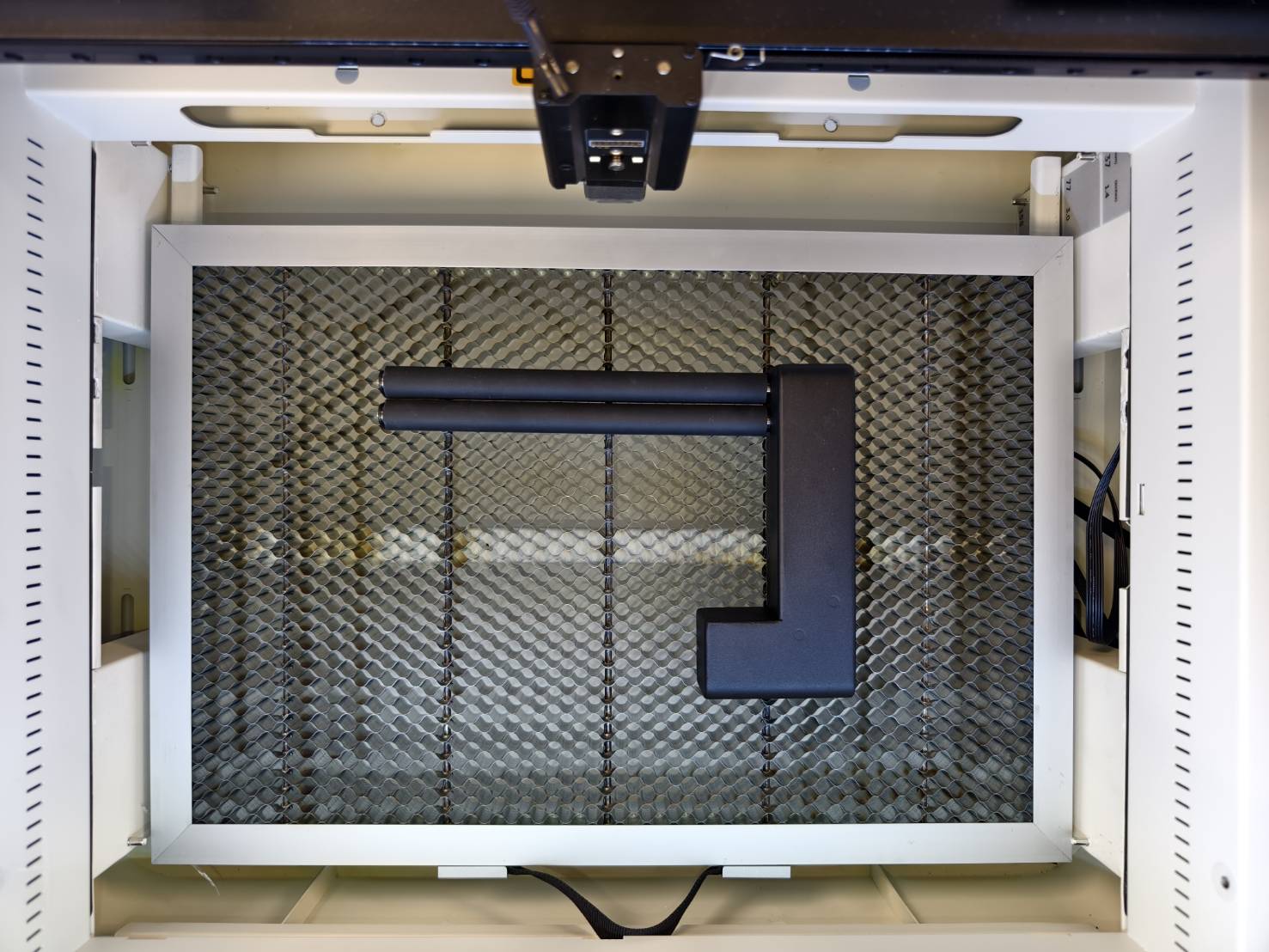

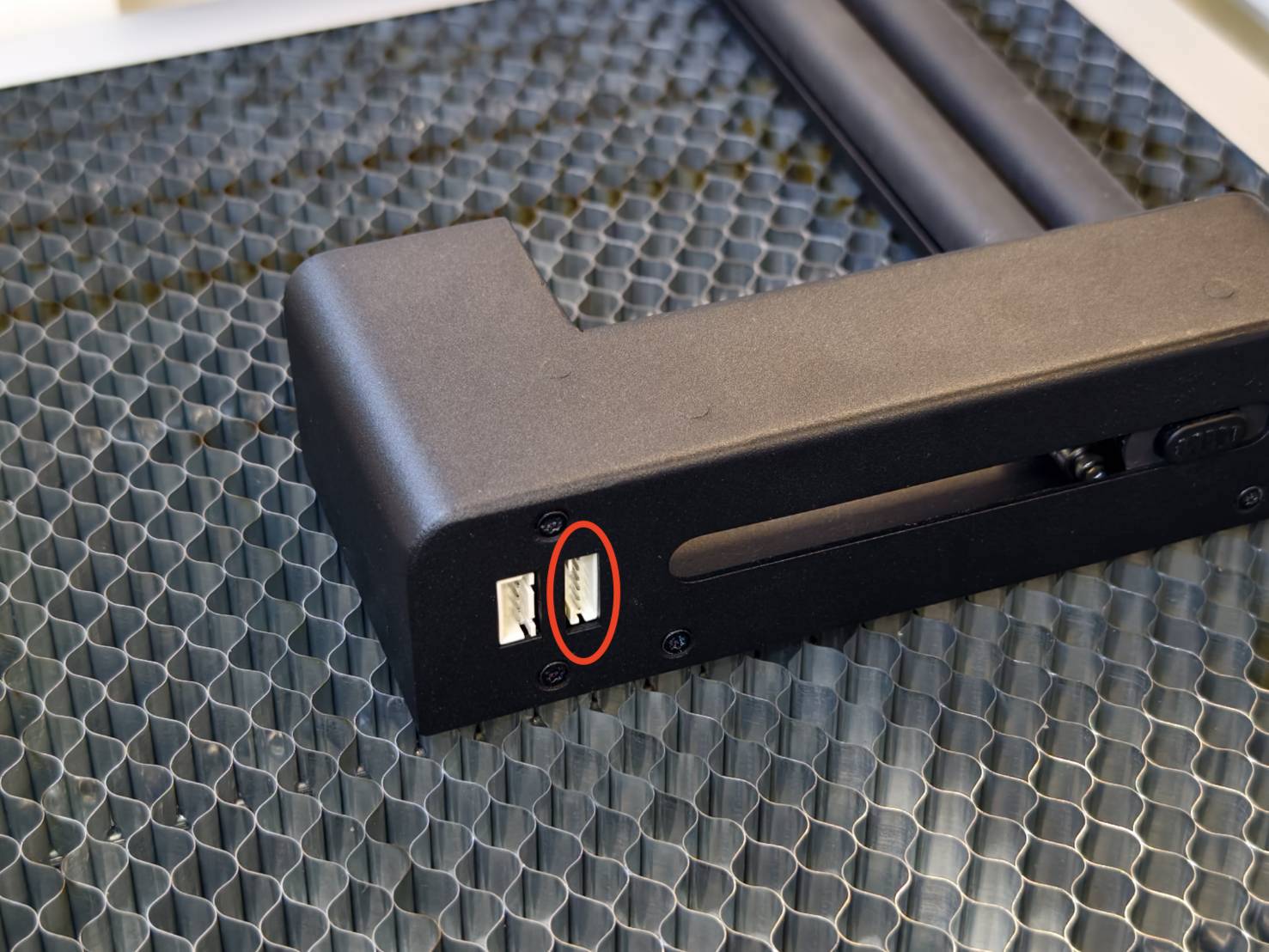

로터리를 기기에 놓고 케이블을 로터리에 연결합니다.

Step 6.1

("로 건너뛰기 Step 7 프린팅 모듈을 사용하지 않는 경우)

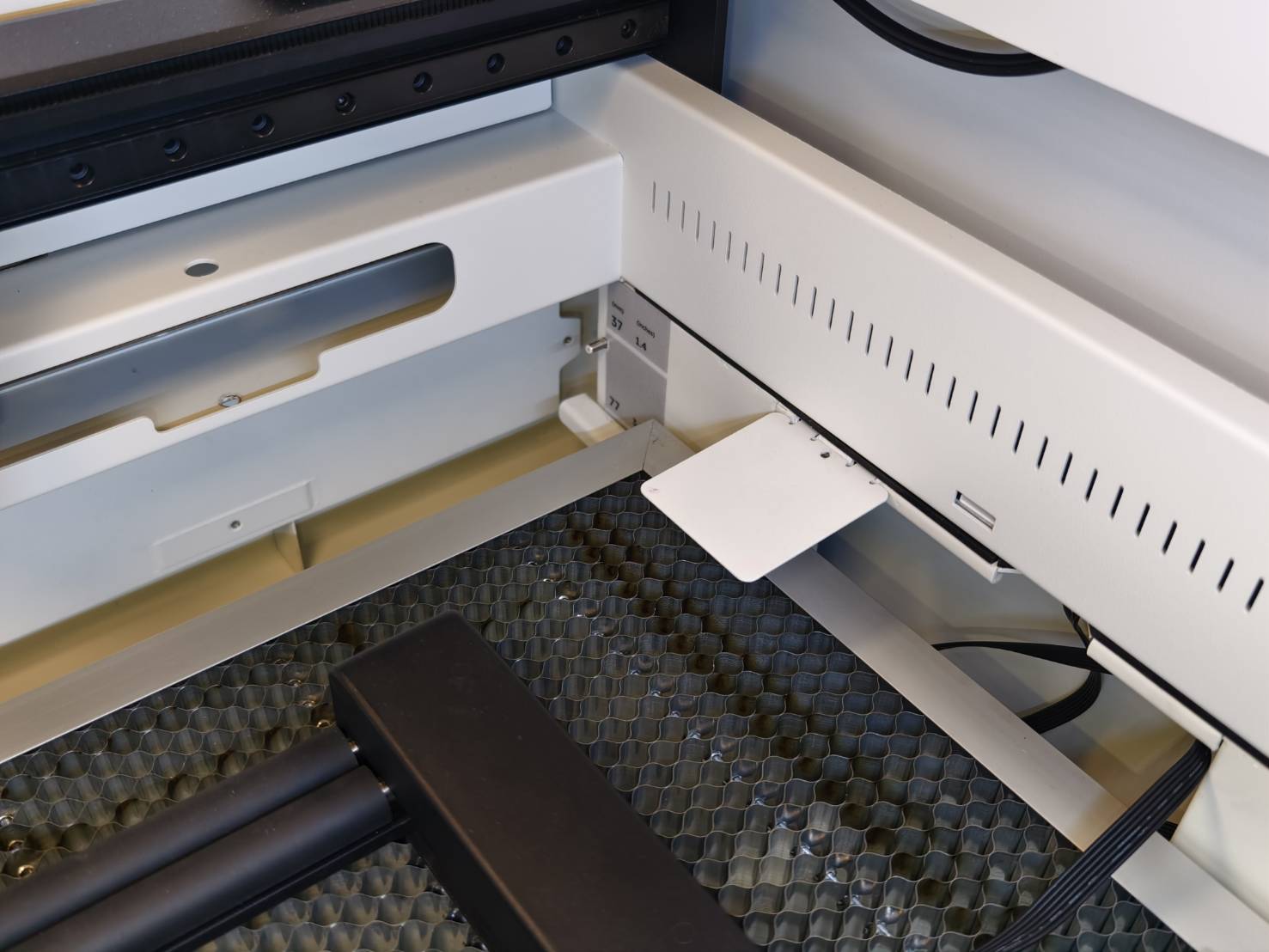

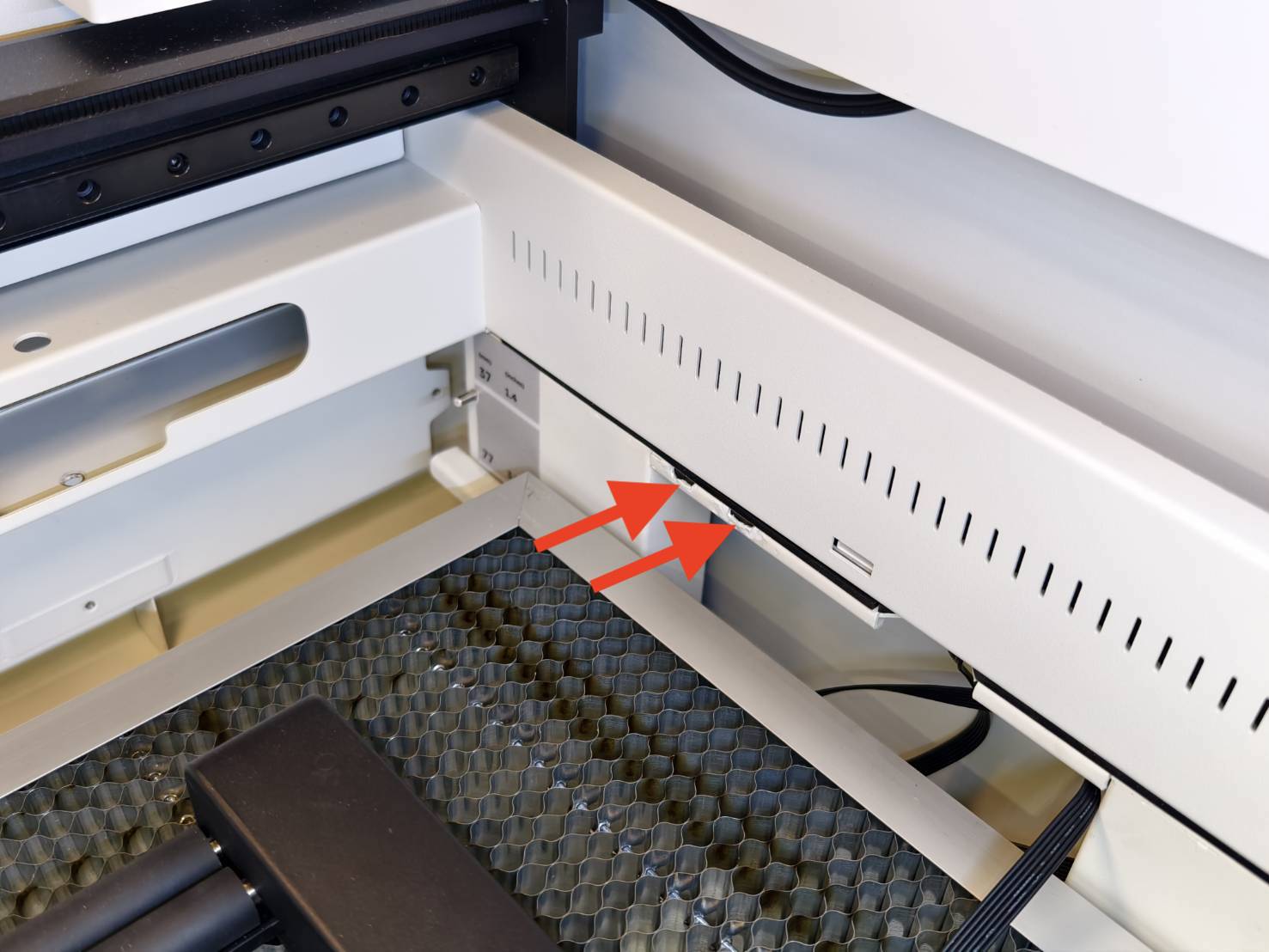

박스에서 프라이밍 플랫폼을 꺼내 측면에 삽입하세요. 이 플레이트는 Ador의 프린팅 모듈 전용으로 설계되었습니다. 이름에서 알 수 있듯이, 로터리와 함께 프린팅 모듈을 사용할 때 프라이밍 영역이 될 것입니다. 프라이밍 스티커를 플레이트에 붙여 프라이밍을 잡으세요.

Step 6.2

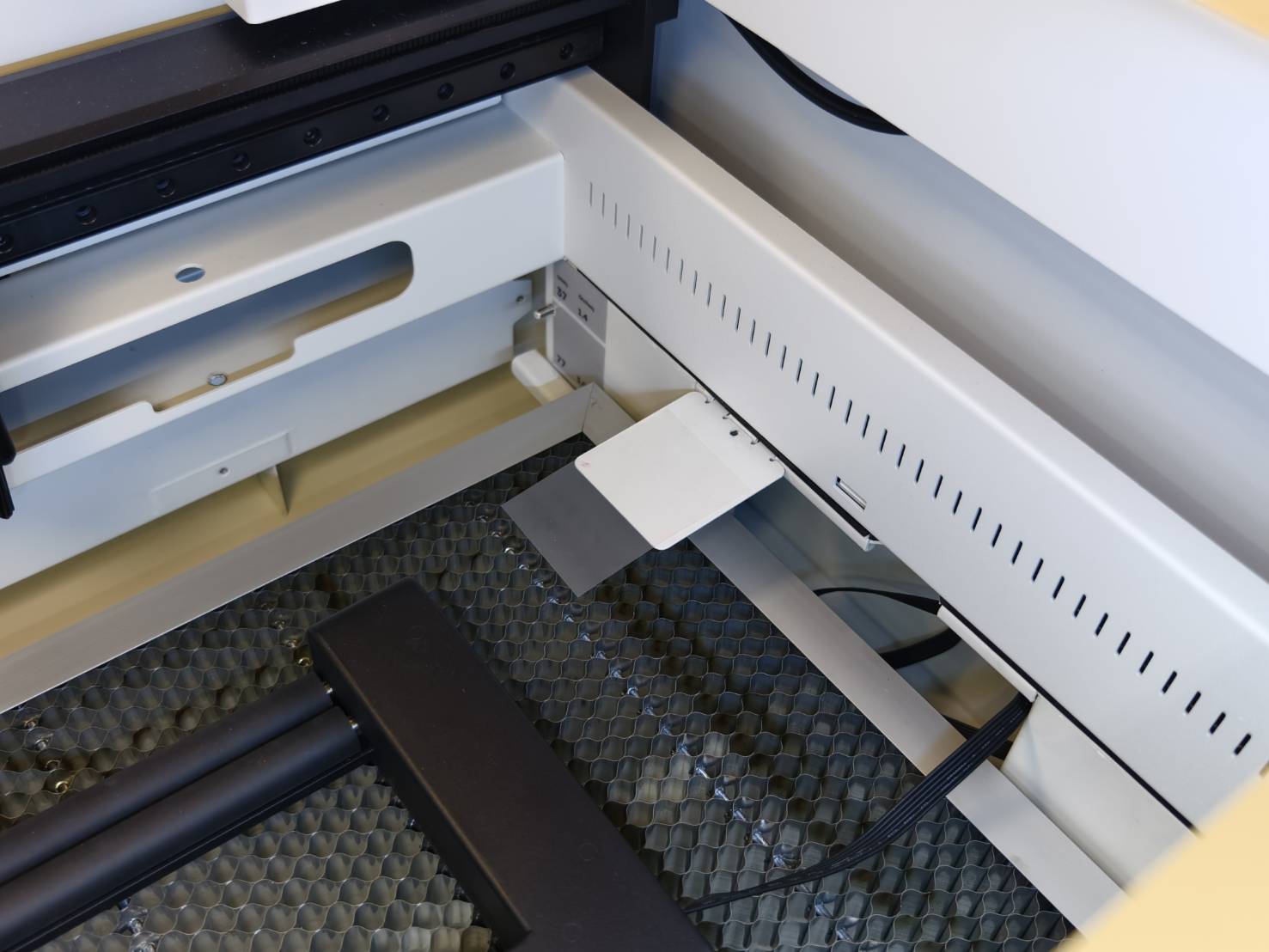

허니콤이 상단 레이어 37mm / 1.4 inches에 있는 경우, 프라이밍 플레이트를 설치할 필요가 없습니다. 두 개의 개구부 주변에 직접 프라이밍 스티커를 붙이세요.

Step 7

Ador 확장 베이스와 Rotary 2.0의 하드웨어 설치가 성공적으로 완료되었습니다.

사용할 모듈에 따라 다음 링크를 참조하여 로터리 모듈 사용을 시작하세요.

• Ador Rotary - 조각 시작하기
• Ador Rotary - 프린팅 시작하기
