설명
이 문서는 첫 작업을 시작하기 전에 로터리에 대해 숙지할 수 있도록 도와드립니다. 각 구성 요소에 대한 종합적인 안내와 설명을 제공하며, 다양한 물체를 고정하는 방법도 다룹니다. 자세한 내용은 아래를 참조하십시오.
목차
1. 제품 개봉
| # | 품목 설명 | 수량 |
| A |
FLUX 척 로터리 애드온 (로터리 애드온의 본체입니다.) |
1개 |
| B |
빠른 시작 안내서 QR 코드 (로터리 애드온의 본체입니다.) |
1개 |
| C |
테일 지지대 세트 (지지대 1개 + 손잡이 나사 2개) |
1세트 |
| D |
연결 케이블 |
1개 |
| E |
미니 수평계 (수준기는 작업 시작 전 물체를 수평으로 맞춰 물체 표면에 정확히 초점을 맞추기 위한 도구입니다.) |
3개 |
| F |
육각 조 (조는 로터리에 설치되어 물체를 단단히 고정합니다. 육각 조는 특히 작은 물체에 사용됩니다. 설치 가이드 참조) |
3개 |
| G |
계단식 조 (조는 로터리에 설치되어 물체를 단단히 고정합니다. 계단식 조는 특히 일반 크기의 물체에 사용됩니다. 설치 가이드 참조) |
3개 |
| H |
L자형 조 (조는 로터리에 설치되어 물체를 단단히 고정합니다. L자형 조는 특히 큰 물체에 사용됩니다. 설치 가이드 참조.) |
6개 |
| I |
M3 육각 나사 (2.5mm) (육각 나사는 위에서 언급한 로터리의 조를 고정하는 데 사용됩니다.) |
1개 |
| J |
육각 드라이버 (2.5mm) (이 도구는 로터리의 부품을 조립하거나 분해하는 데 사용됩니다.) |
1개 |
| K |
소프트 자 |
1개 |
| L |
캘리퍼 (캘리퍼는 작업 시작 전 소프트웨어에 입력해야 할 물체의 치수를 측정합니다.) |
1개 |
| M |
HEXA 로터리 스탠드 (이 금속 스탠드는 HEXA 전용이며 HEXA에서만 사용됩니다. 스탠드 사용 지침은 HEXA 전용 페이지에서 다룰 예정입니다.) |
3개 |

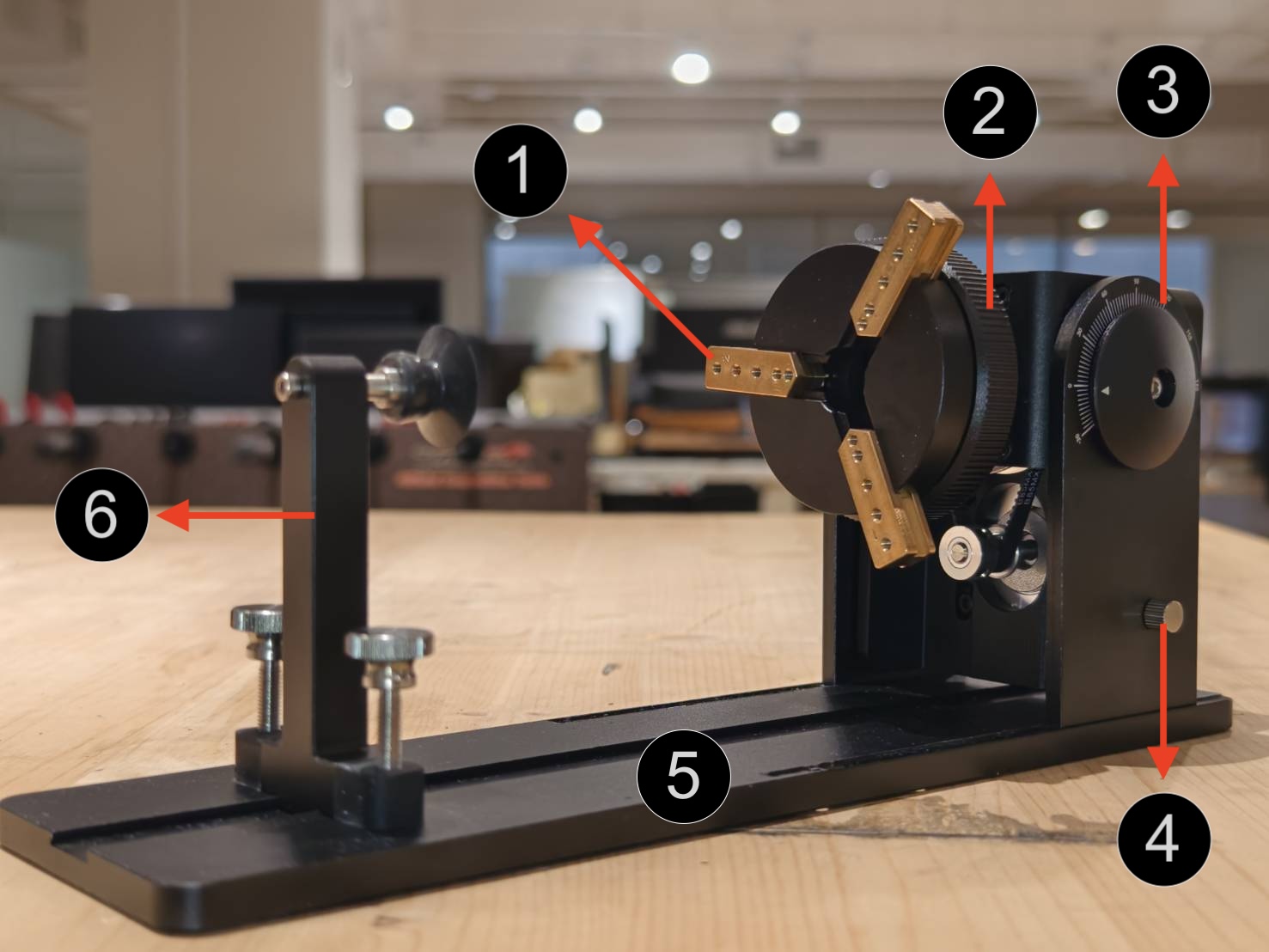

2. 하드웨어 인터페이스

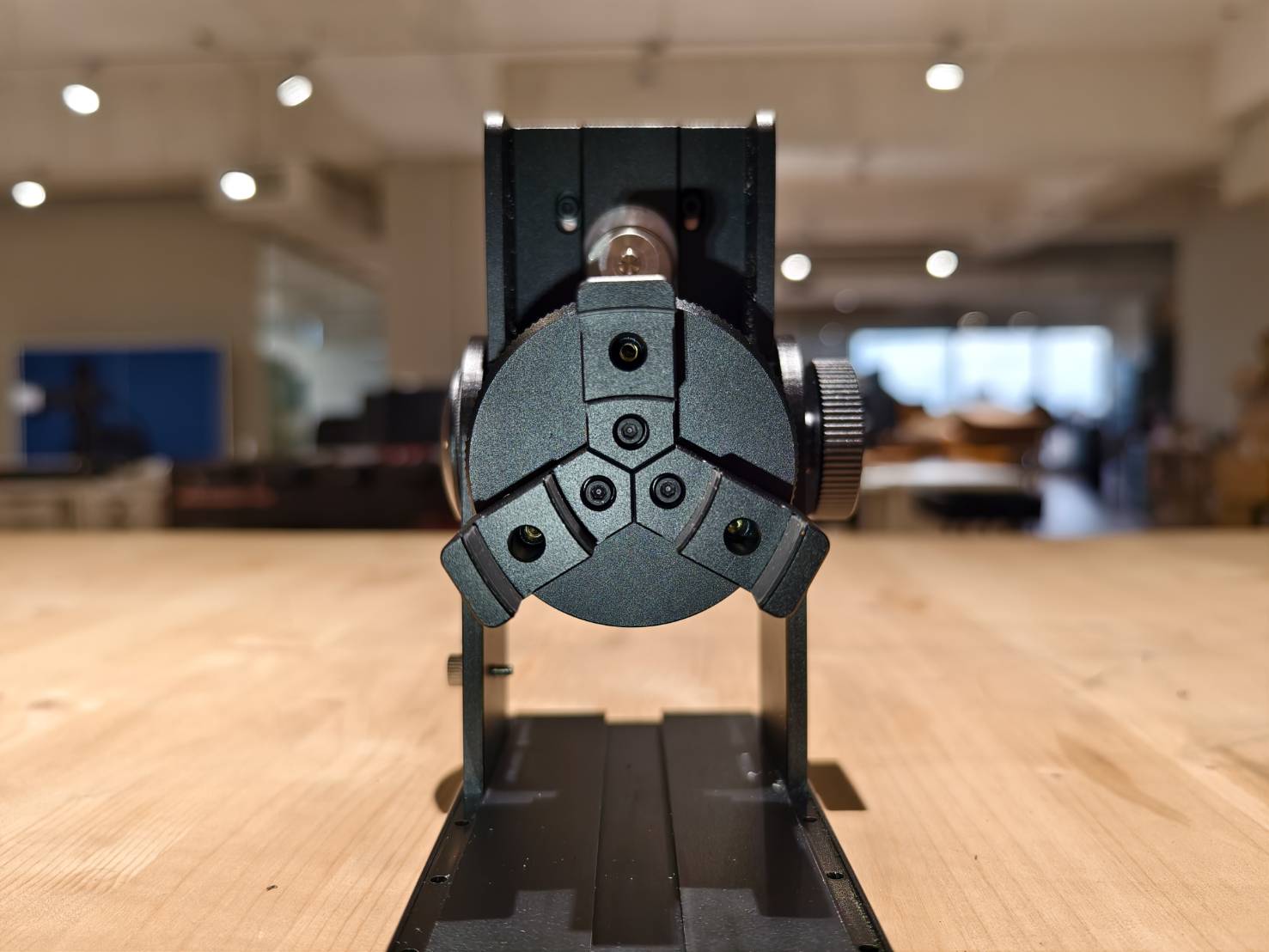

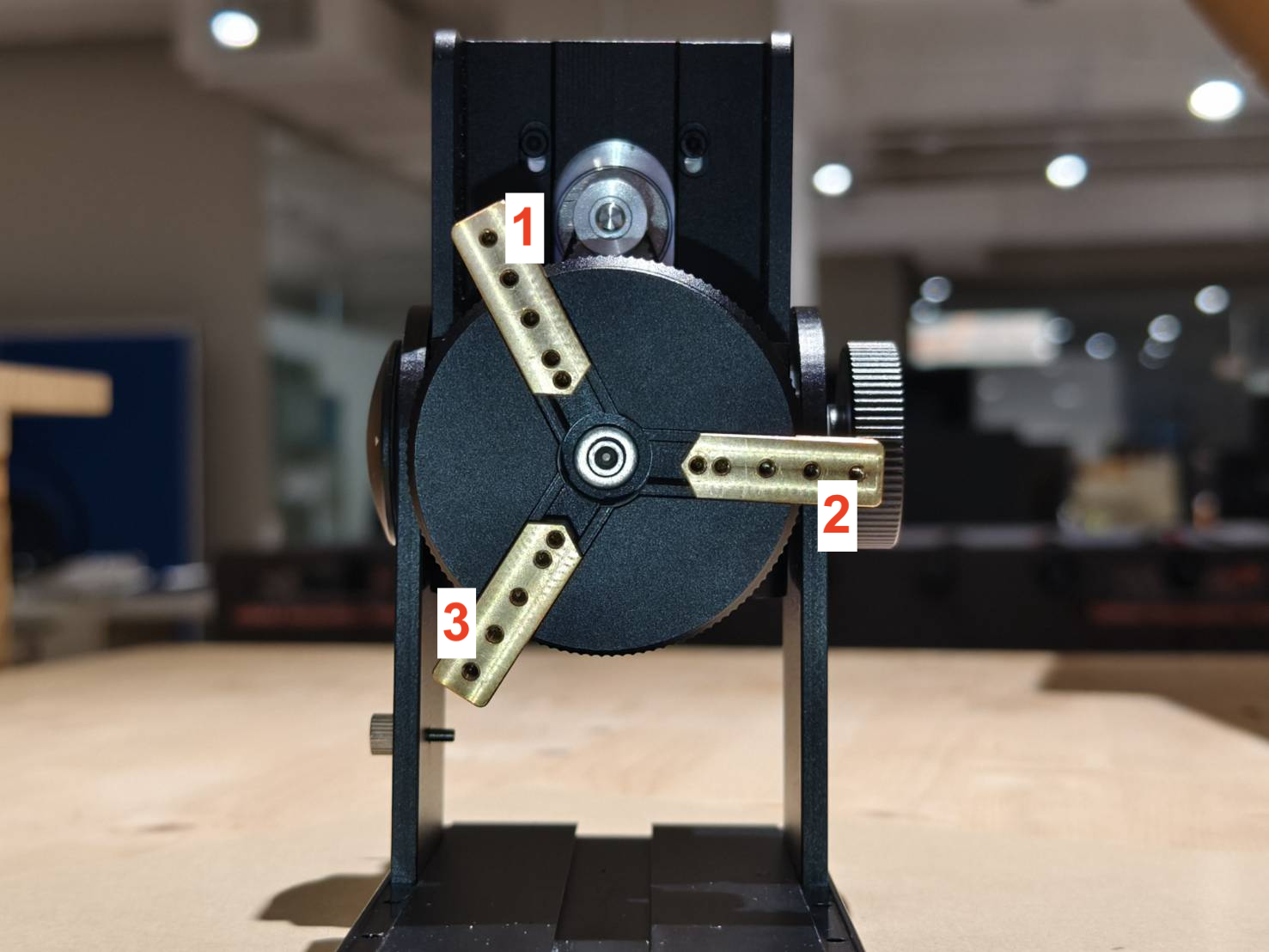

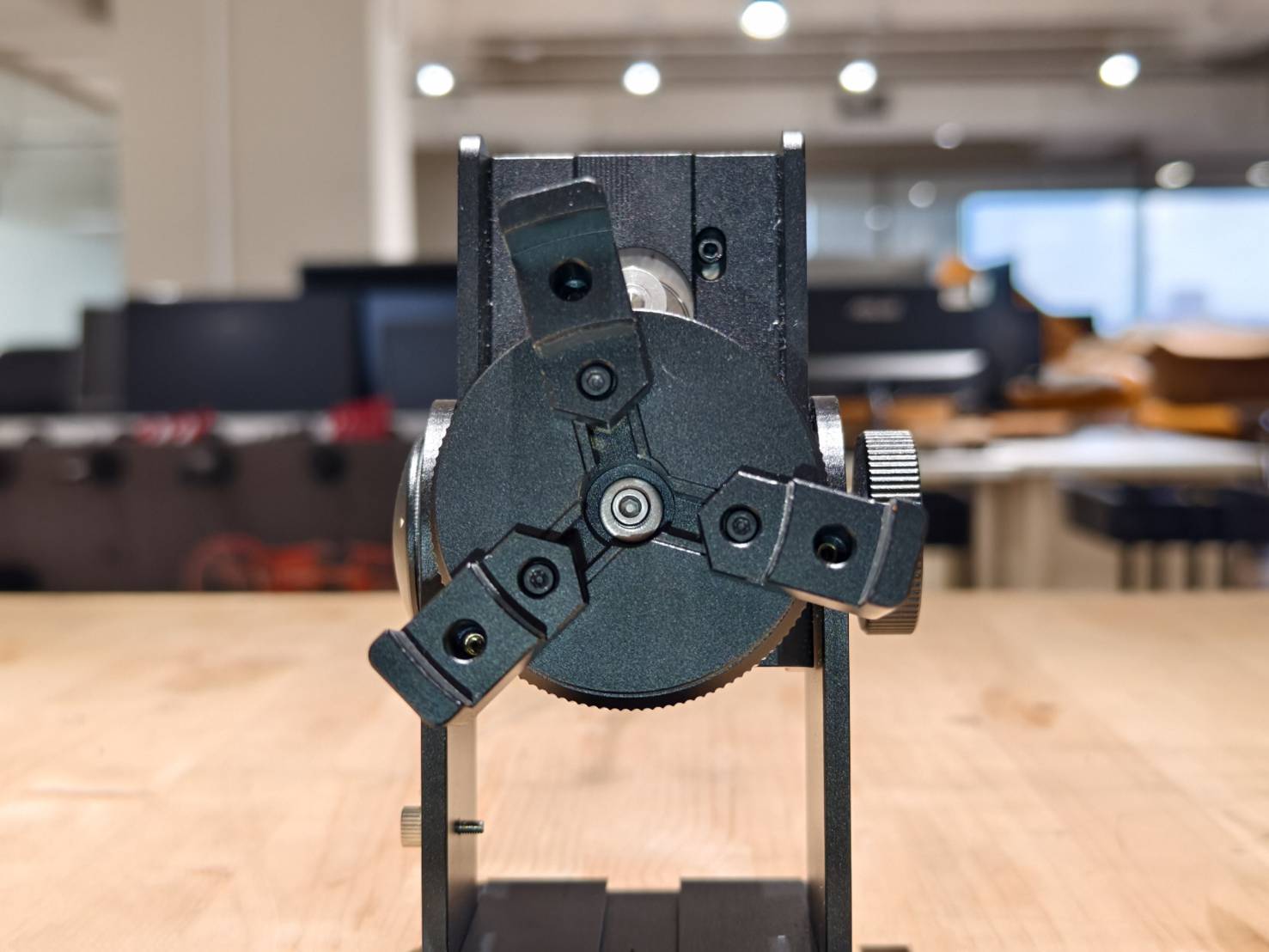

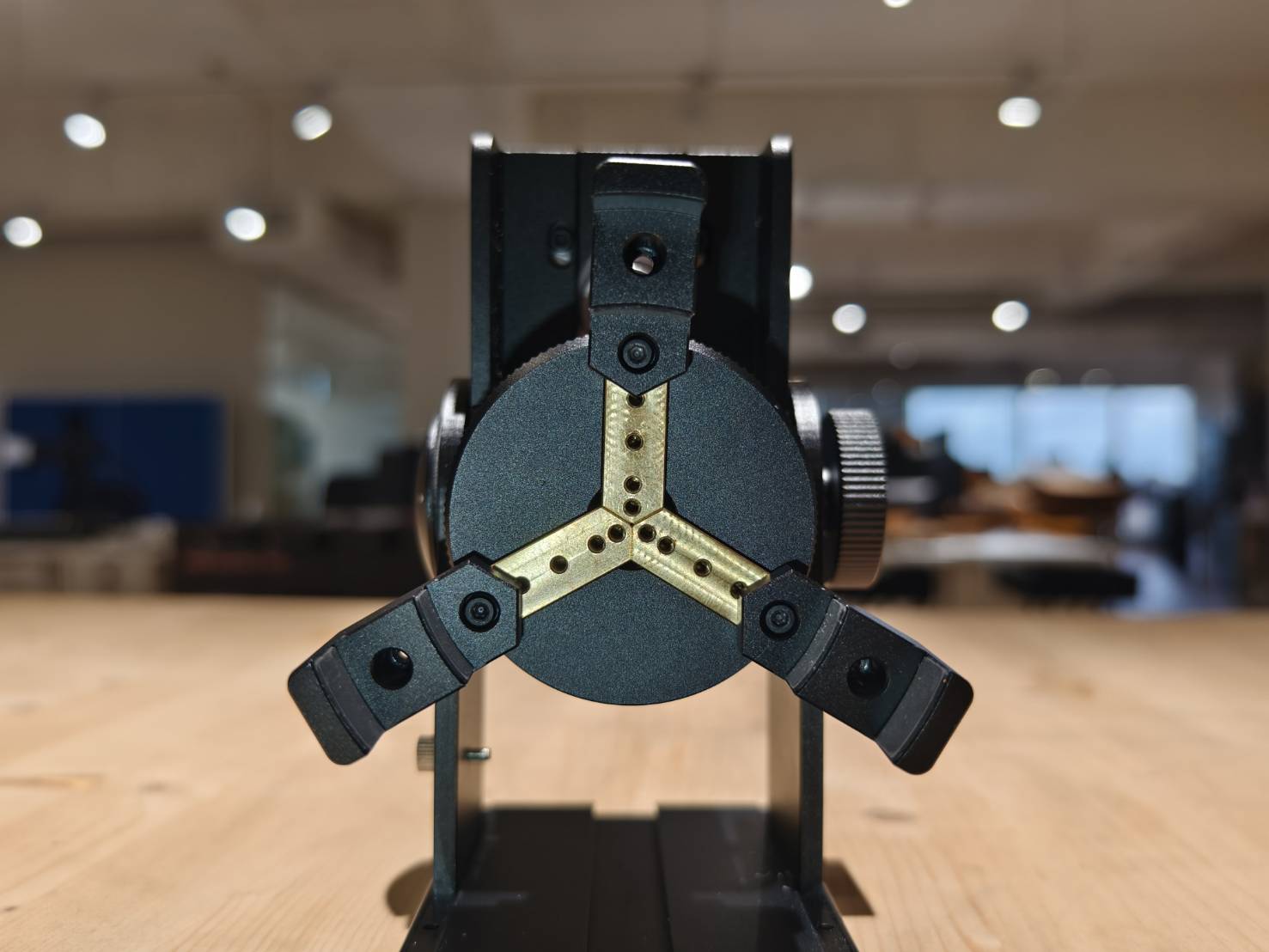

2.1. 조 시트
|

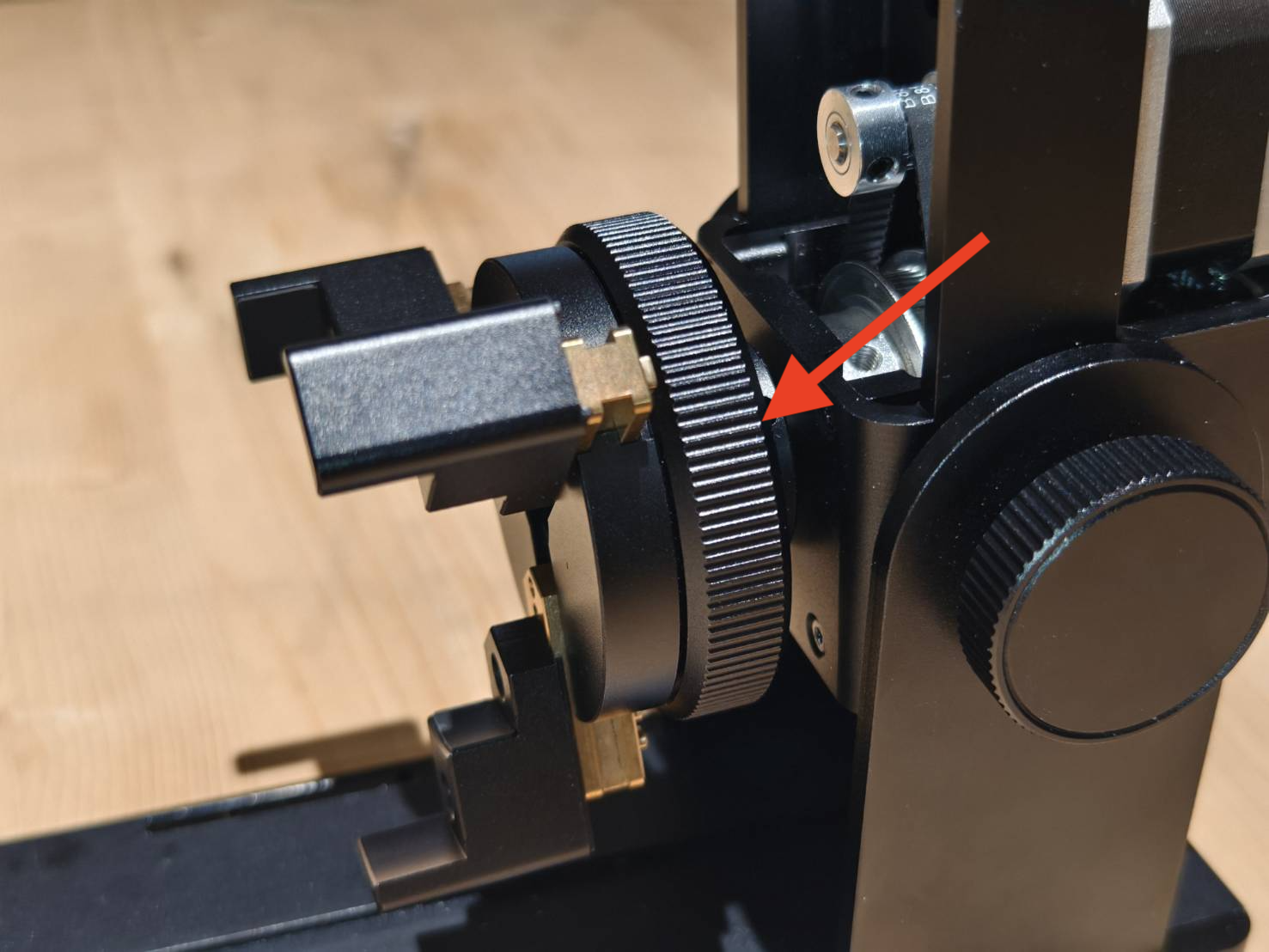

2.2 크기 조절 노브노브는 척 사이의 거리를 조절하는 데 사용되며, 이는 물체의 크기를 나타냅니다. 작동 방법은 동영상을 참조하십시오.
2.2.1 크기 조절 노브 사용법
|

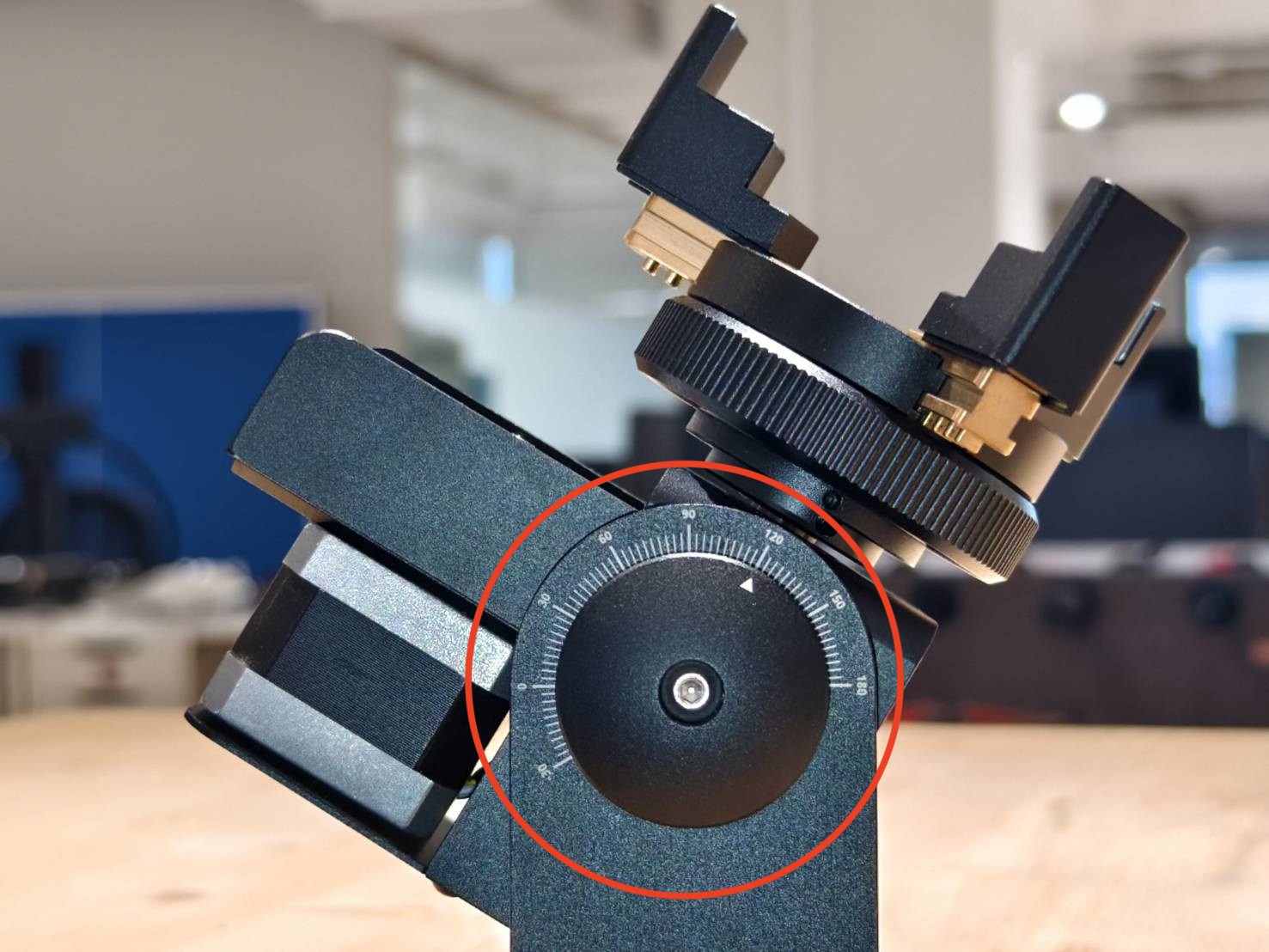

2.3. 각도 표시각도 표시는 로터리 헤드의 현재 각도를 나타냅니다. |

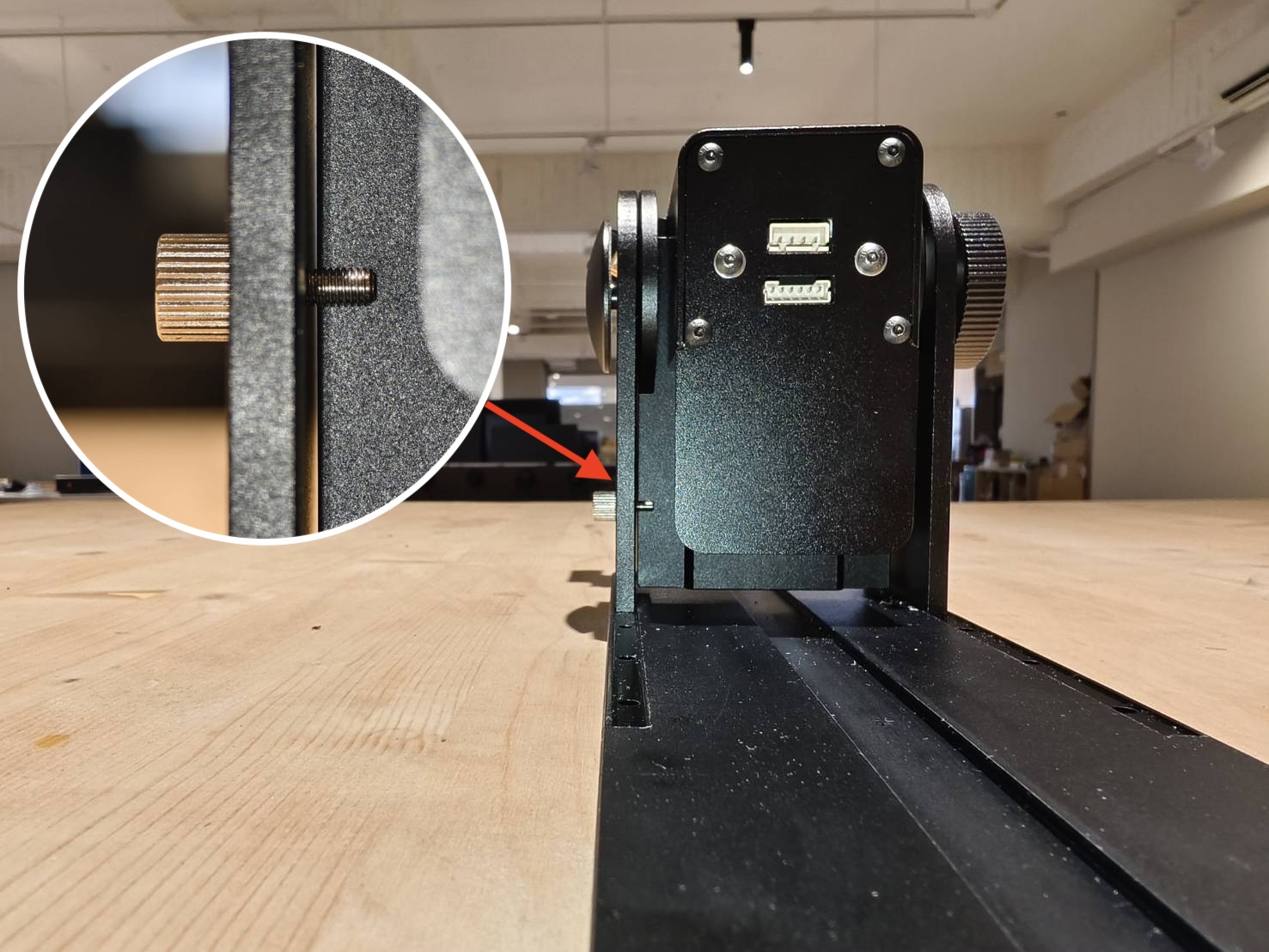

2.4. 스톱 스크류스톱 스크류는 로터리 헤드가 180도 회전할 때 걸리지 않도록 제한합니다. |

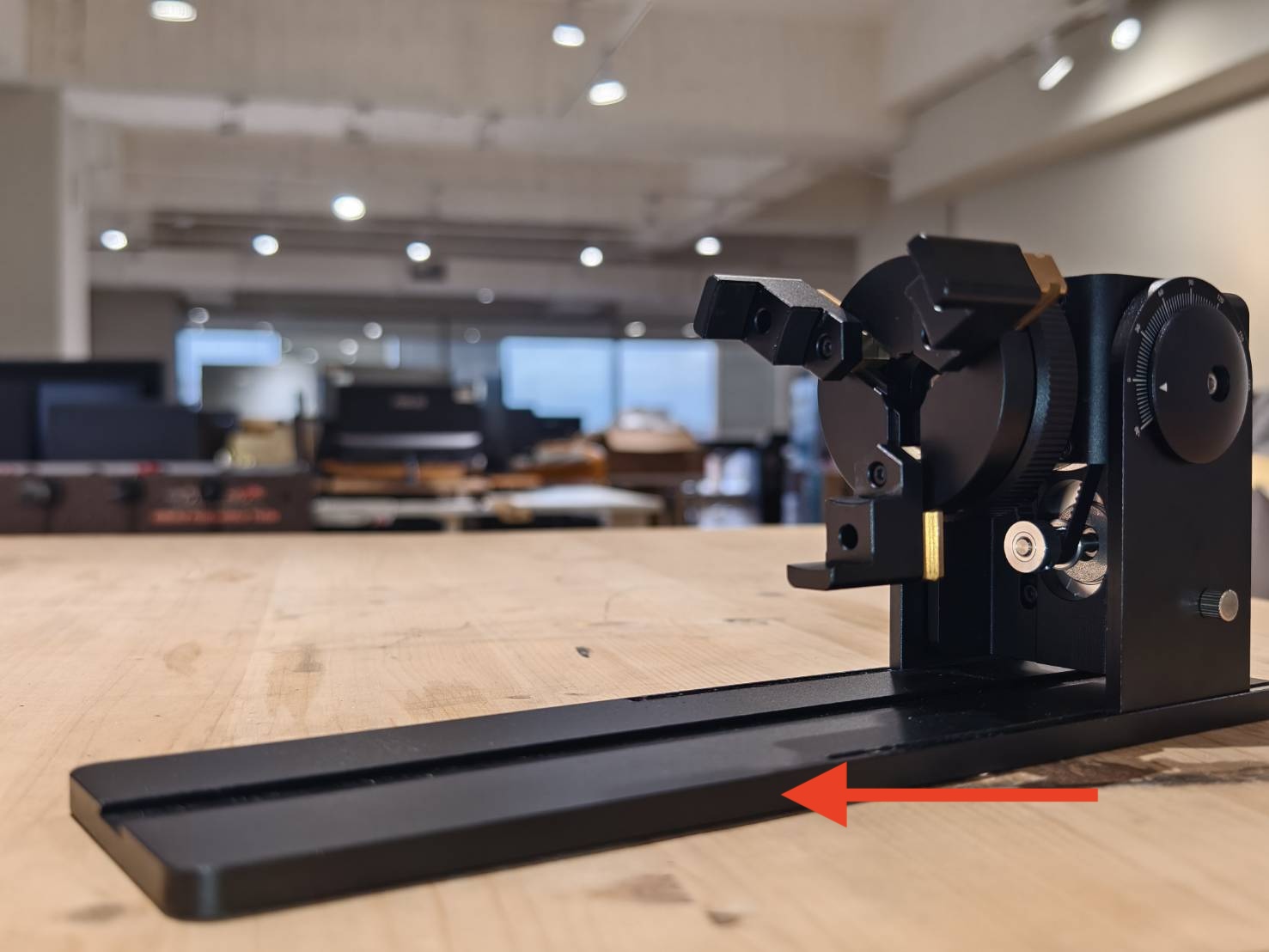

2.5. 베이스로터리 본체의 위치를 재조정할 수 있습니다. 베이스에는 나사 구멍이 있어 본체를 다른 구멍에 고정하여 위치를 변경할 수 있습니다. 긴 물체를 사용하는 경우와 같은 일부 상황에서는 로터리 플러그가 물체에 삽입되는 전체 길이를 줄이기 위해 본체의 위치를 변경해야 할 수 있습니다.
2.5.1 척 본체 재배치 시연 |
2.6. 테일 서포트테일 서포트는 물체의 반대쪽을 지지하는 데 사용됩니다. 주로 구형 물체 및 짧고 무거운 물체가 척(chuck)에서 떨어지는 것을 방지하기 위해 사용됩니다. |

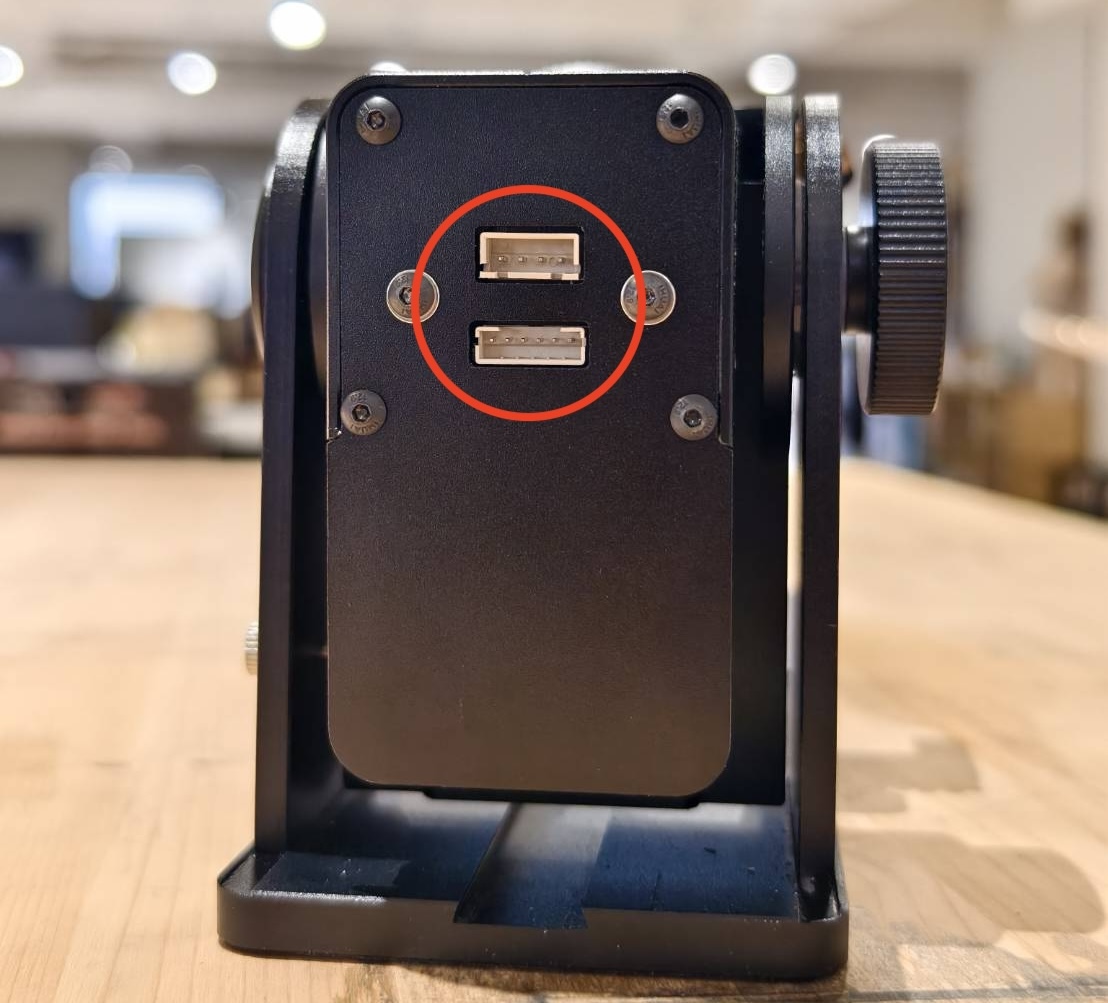

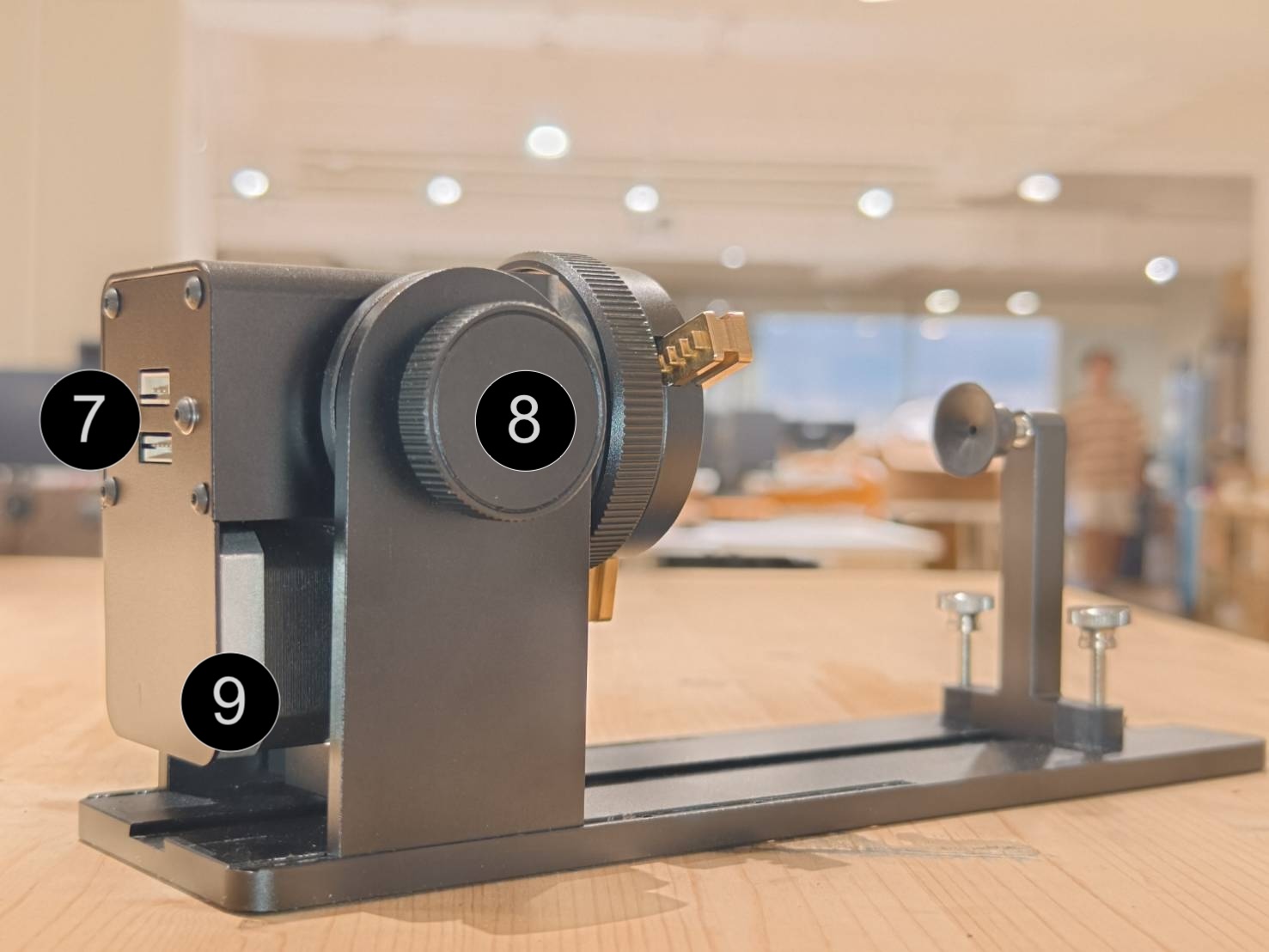

2.7. 연결 소켓앞서 언급한 바와 같이, 연결 케이블은 로터리와 기기를 연결합니다. 소켓은 케이블이 연결되는 곳입니다. 소켓은 모델에 따라 다릅니다. 적합한 소켓을 확인하려면 아래 표를 참조하십시오.
|

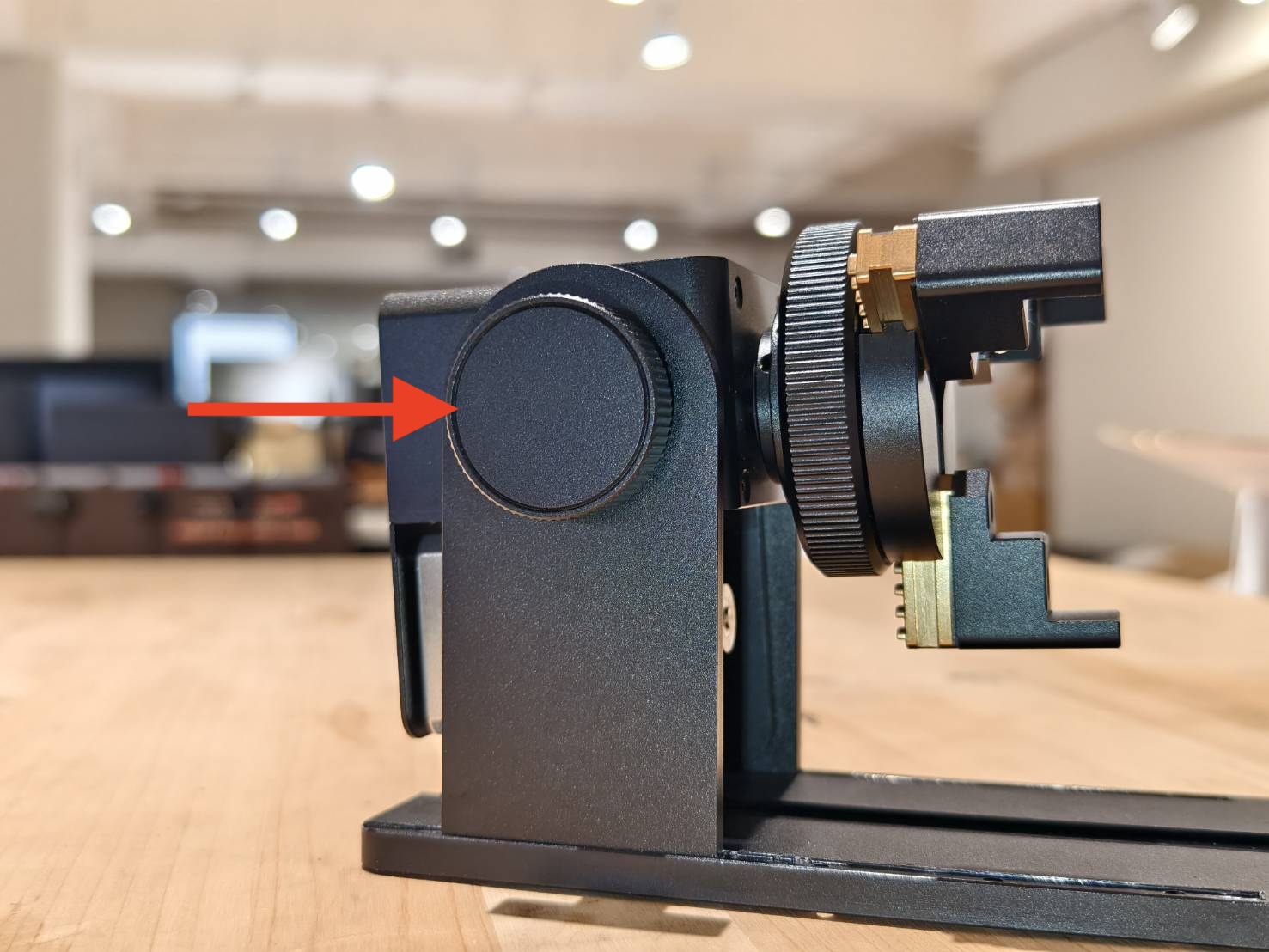

2.8 각도 조절 노브각도 조절 노브는 주로 물체를 수평으로 맞추는 도구로 사용됩니다. 또한 특수 용도로 물체의 방향을 180도 변경할 수 있습니다.
2.8.1 각도 조절 노브 동작 설명 |
2.9. 뒤집기 기능각도 조절 노브를 풀면 로터리 헤드를 180도 뒤집을 수 있습니다.
|
3. 물체 고정
이 장에서는 일반 실린더, 머그잔, 작은 실린더, 긴 물체 등 다양한 물체를 고정하는 방법을 안내합니다. 아래 표를 참조하여 귀하의 물체와 유사한 모양을 찾으세요.
3.1 원통형 물체원통형 물체는 외부 또는 내부에서 고정할 수 있습니다. 큰 물체의 경우 L자형 조(jaw)가 필요합니다.
|
3.2 머그컵머그잔에는 손잡이가 있습니다. 일반적으로 손잡이가 로터리 베이스에 부딪힐 수 있으므로 이를 방지하기 위해 180도 회전시킵니다.
|
3.3 고블릿일부 고블렛은 파손되기 쉬우므로 주의하시기 바랍니다. 바닥에서 고정하는 것이 좋습니다. 고블렛 형태의 물체에는 별도 구매해야 하는 지지 모듈도 권장됩니다. (*영상 마지막에 사용된 지지 모듈은 별도 구매해야 합니다.) |
3.4 원뿔형 물체원뿔형 물체는 외부 또는 내부에서 고정할 수 있습니다.
|
3.5 긴 물체긴 물체의 경우 지지 모듈이 필요하며 별도로 구매해야 합니다. |
3.6 구형 물체구형 물체는 초점 거리 차이가 적은 중앙 부분에만 조각하는 것이 좋습니다. 꼬리 지지대 세트는 구형 물체에 사용됩니다. |
3.7 링형 물체링 형태의 재료는 실린더 내부 고정 방식과 유사합니다. |
4. 기타 액세서리 (별도 구매 필요)
큰 손잡이가 달린 머그컵이나 긴 물체와 같은 특수한 대상에 유용한 구매 가능한 액세서리가 몇 가지 있습니다.
*이 품목들은 별도로 구매해야 합니다.

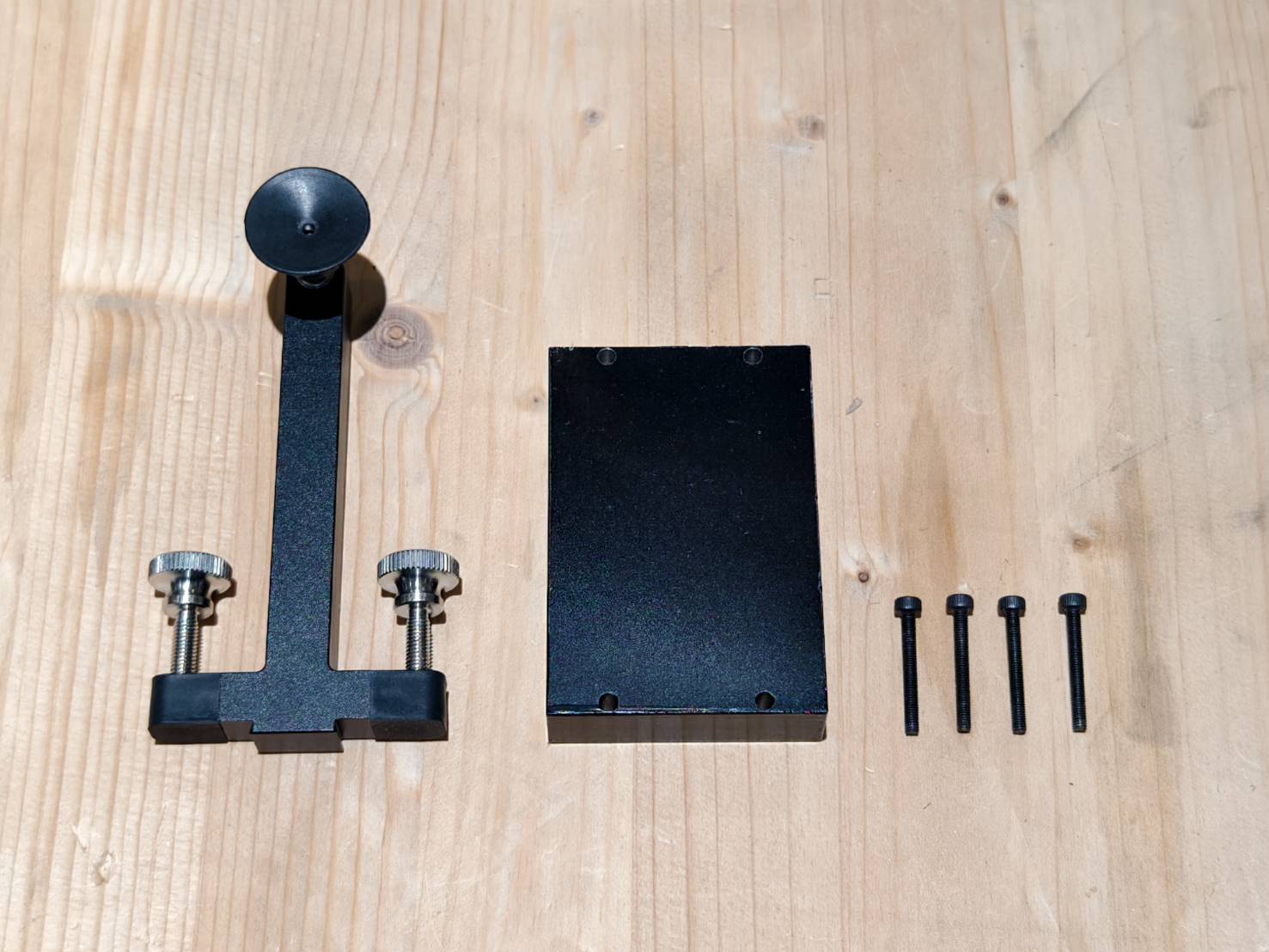

4.1 라이저 세트라이저 세트에는 라이저 블록과 더 높은 꼬리 지지대가 포함되어 있습니다. 이는 주로 큰 손잡이가 달린 머그컵이나 대형 구형 물체에 사용됩니다.
|

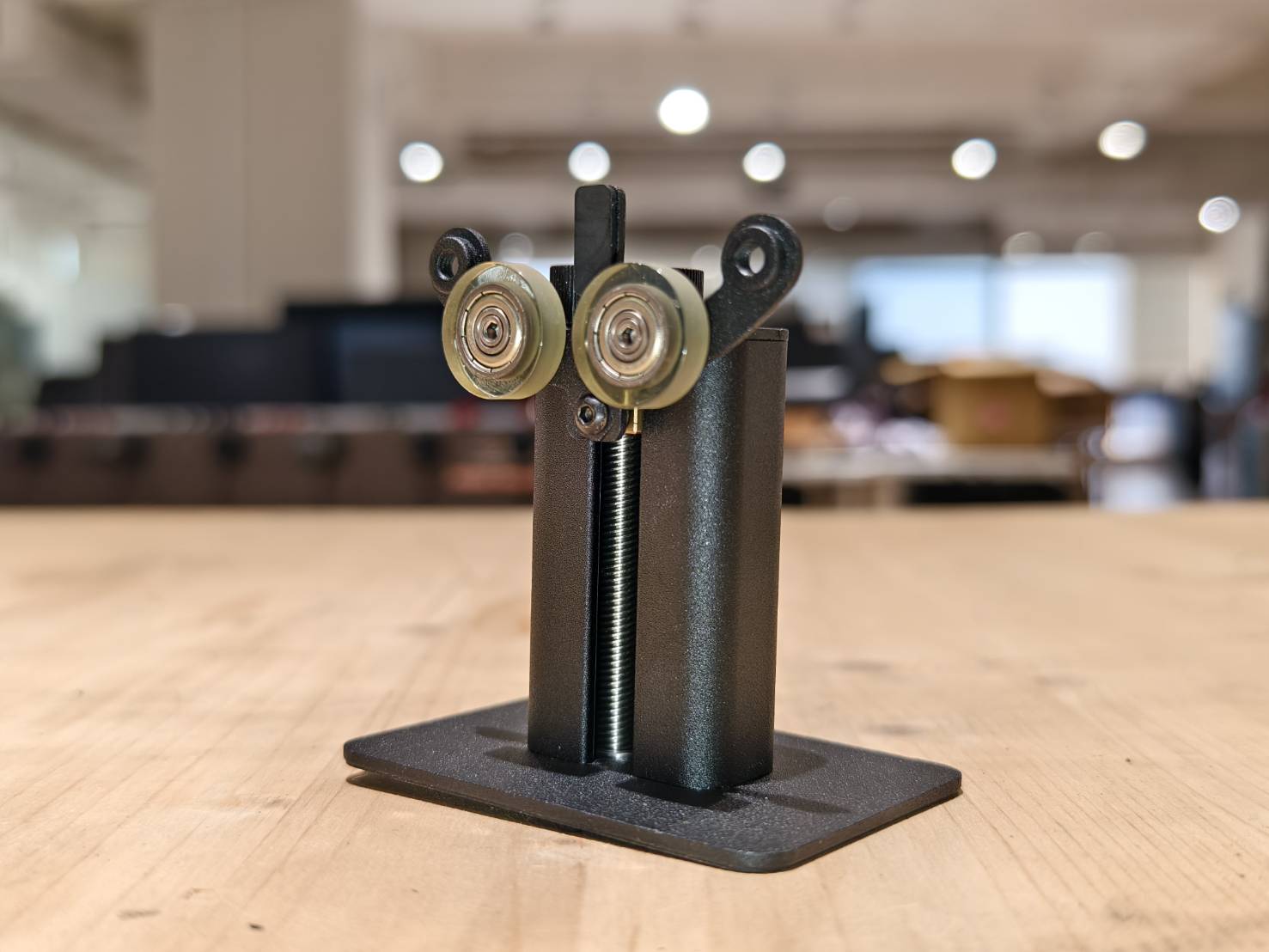

4.2 지지대 모듈지지 모듈은 물체의 반대쪽을 지지하고 들어 올리는 데 사용되며, 더 길거나 무거운 물체에 적합합니다.
|
5. 조각 시작

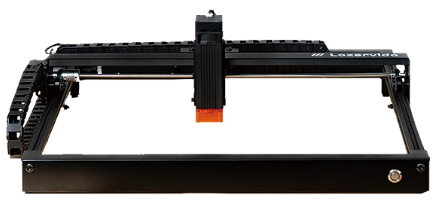

척 로터리는 다양한 FLUX 모델과 호환됩니다. 아래에서 사용 중인 모델을 찾아 기기와 로터리 설치 방법 및 작업 시작 가이드를 확인하세요.
6. 부품 교체
이 섹션에서는 척 로터리의 교체 가능한 부품들에 대한 안내를 설명합니다.

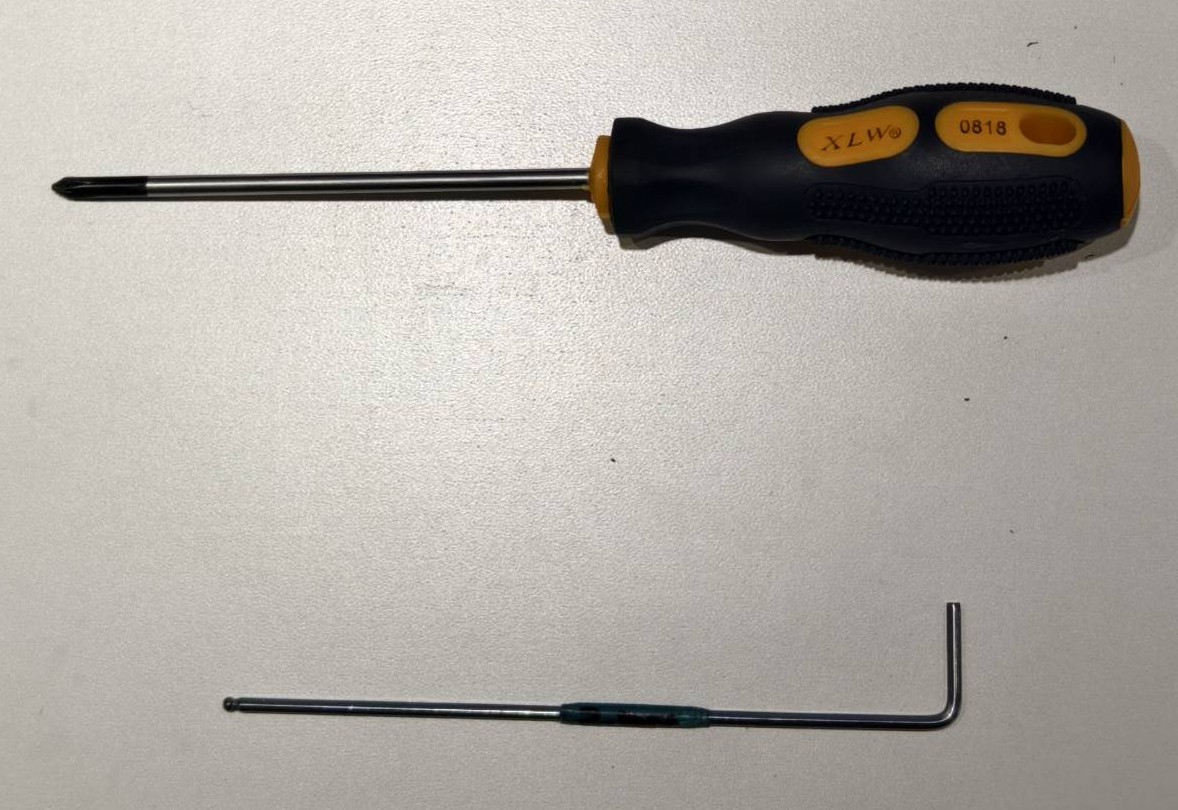

6.1 척 로터리 메인보드 교체필요 도구:
영상 가이드: |
