설명
이 문서는 하드웨어 설치 후 관통 기능을 설정하고 테스트 조각 작업을 시작하는 과정을 안내합니다.
관통 인쇄에 대해서는 Ador - 관통 인쇄 가이드.

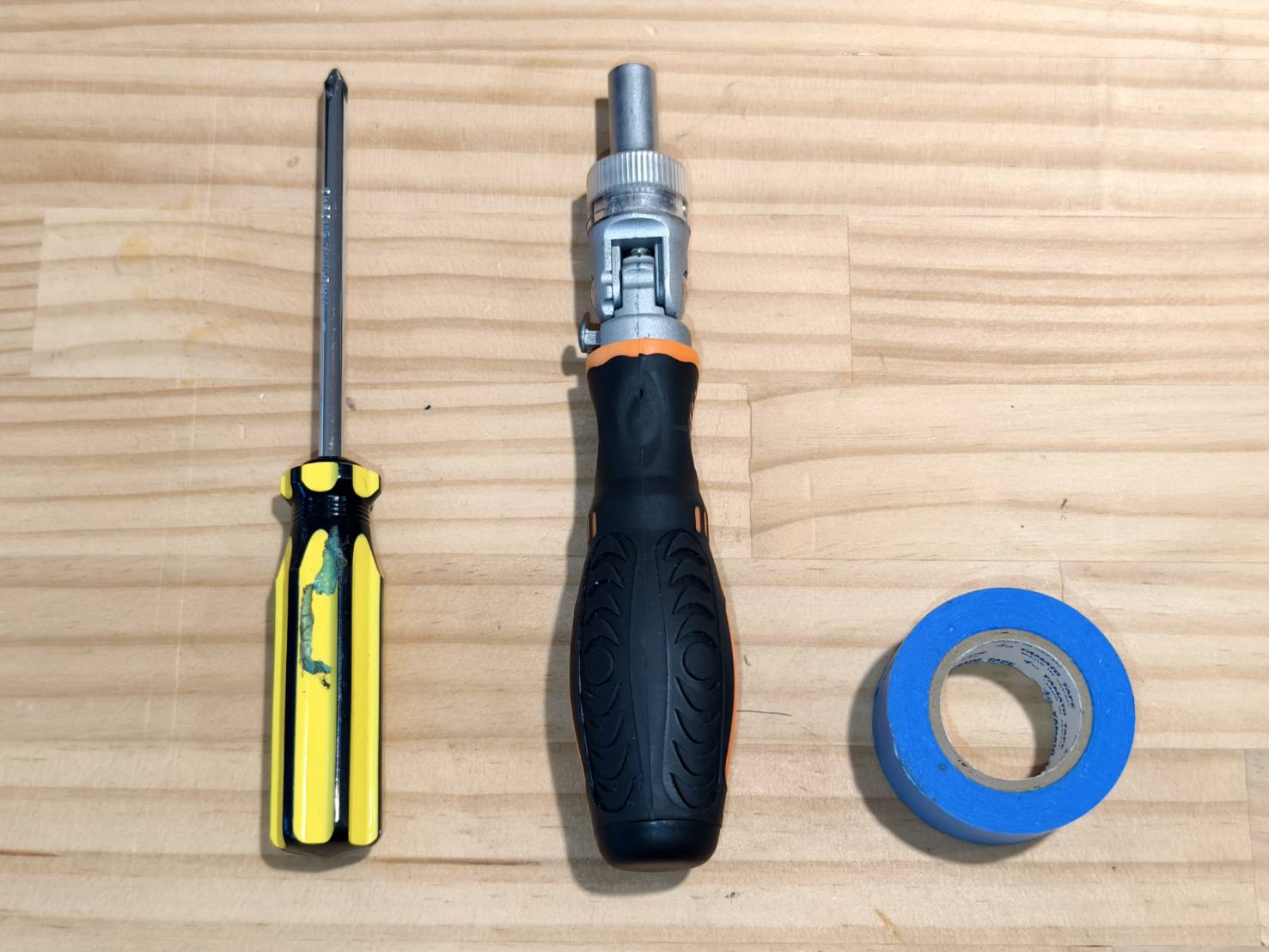

도구
| 1 | 십자 드라이버 |
| 2 | 육각 소켓 드라이버 (7mm) |
| 3 | 종이 테이프 (선택 사항) |
1단계
기기와 베이스가 조립되어 있다면 분리합니다.
2단계

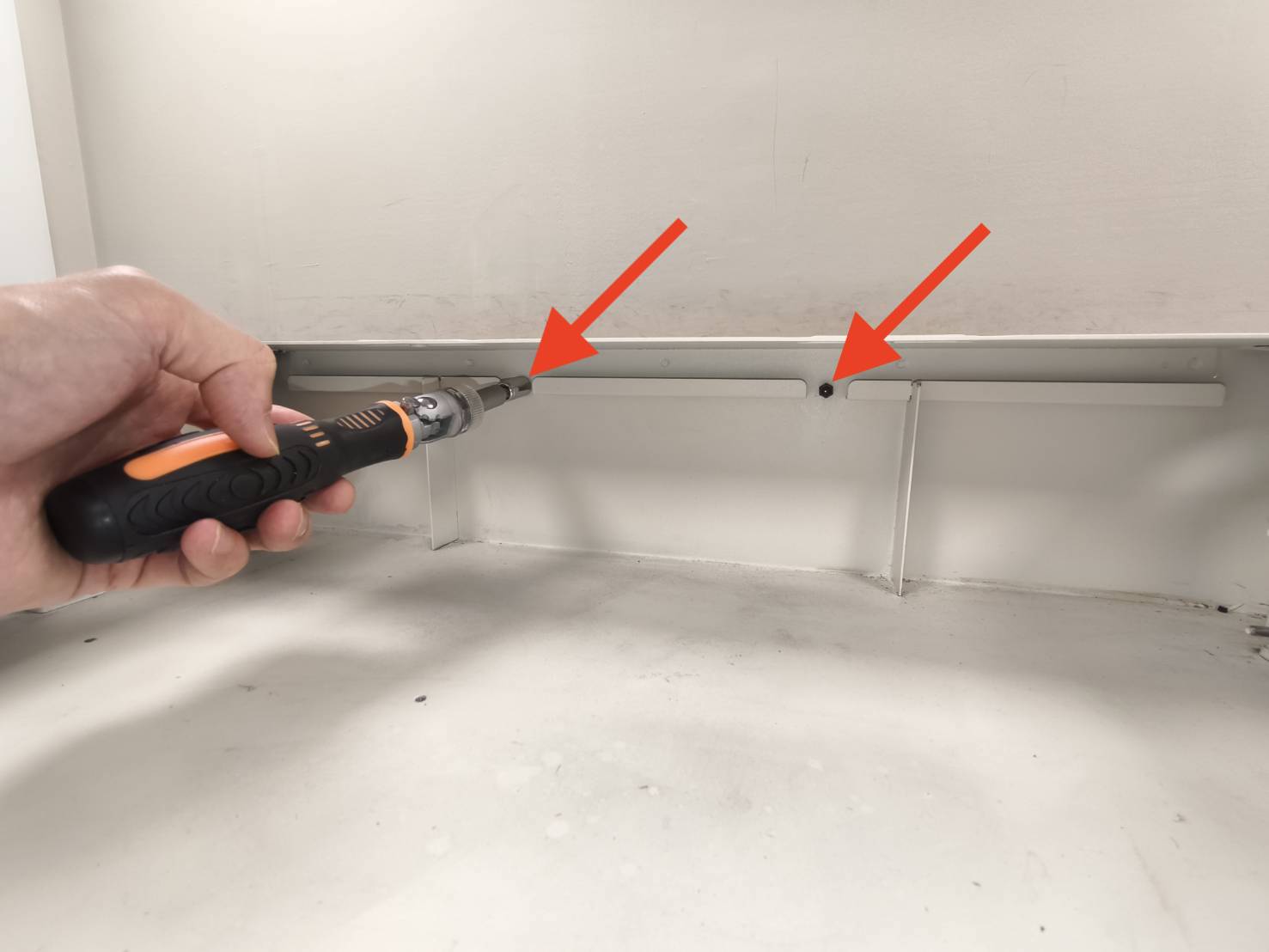

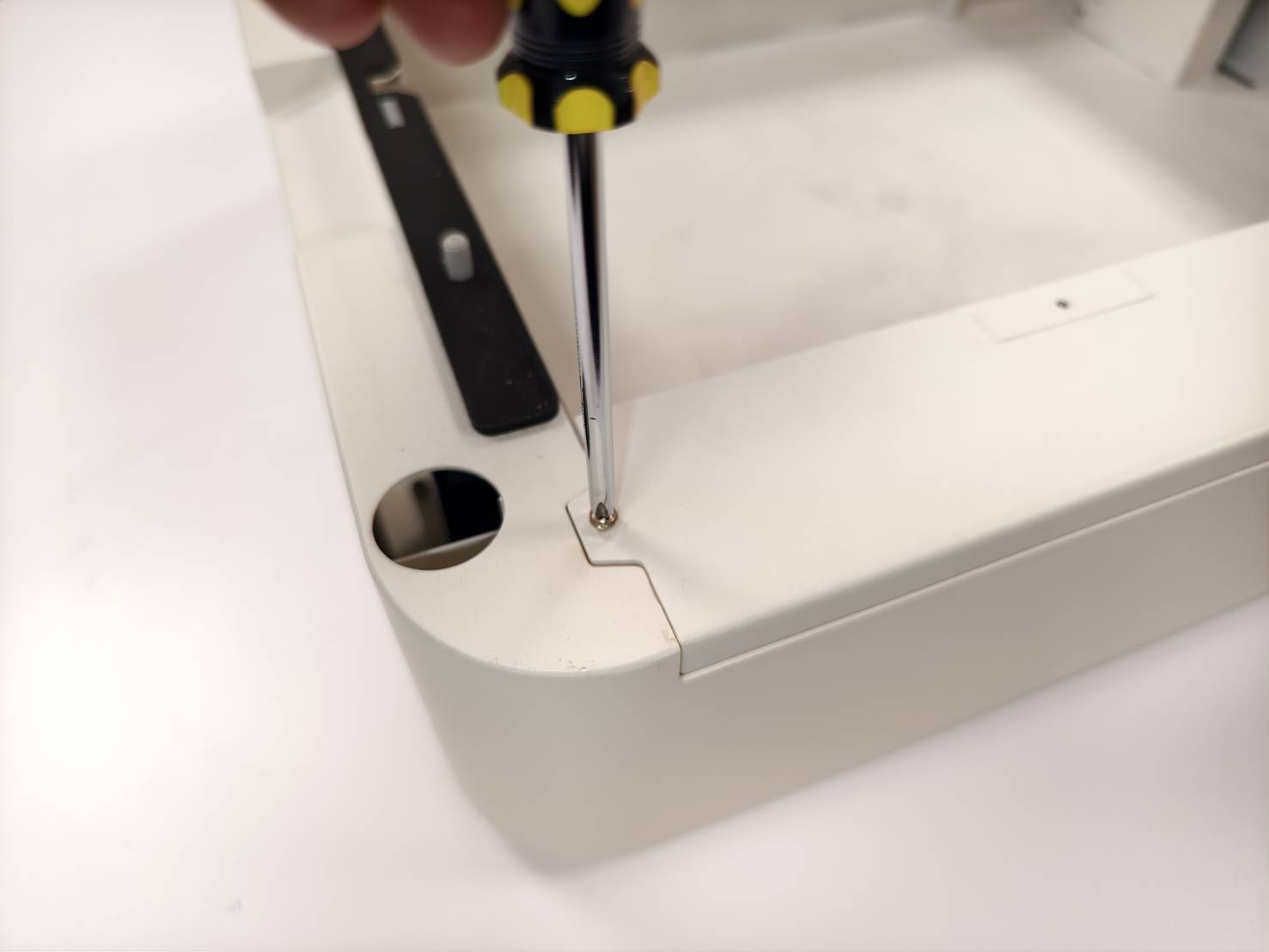

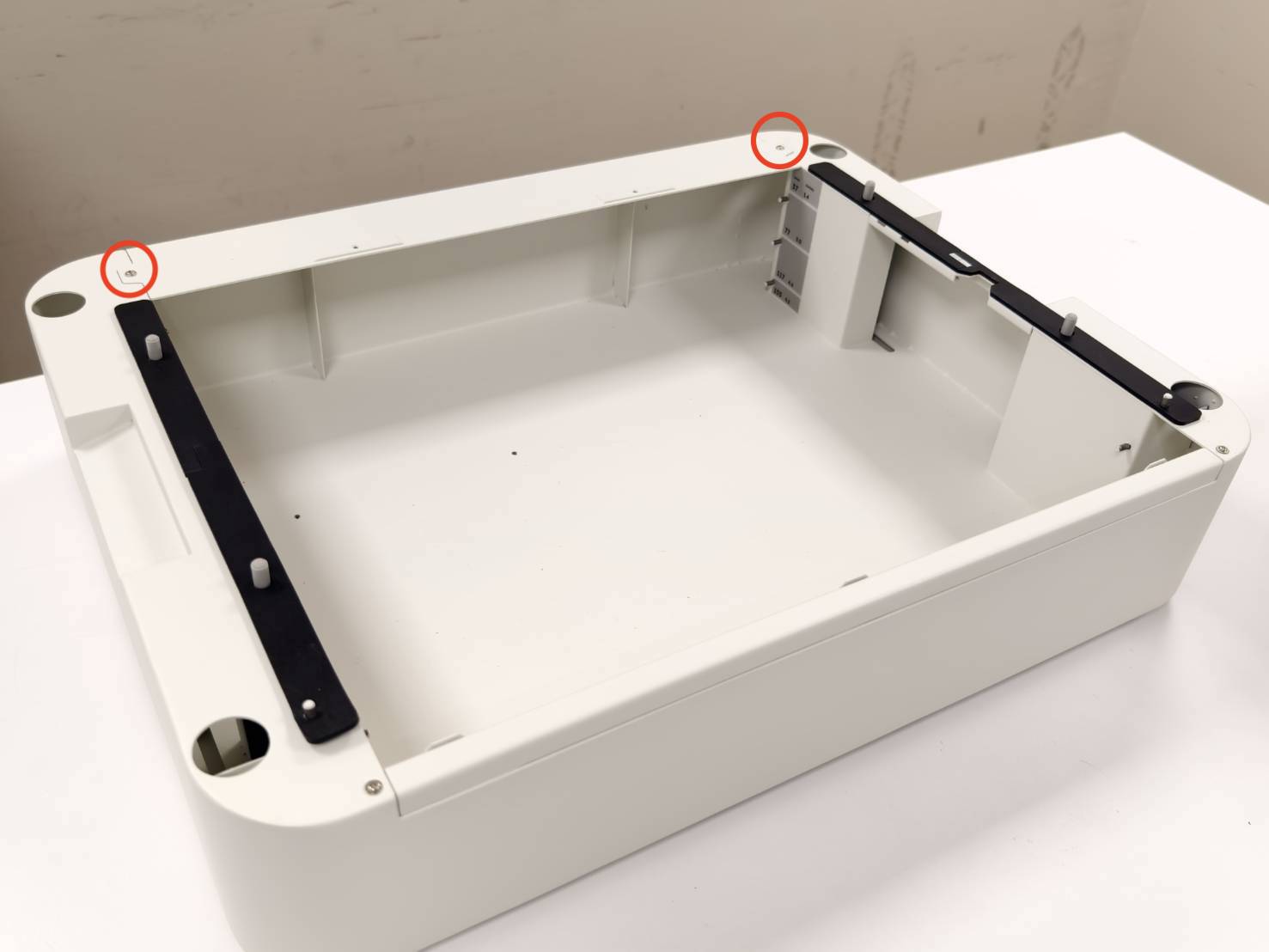

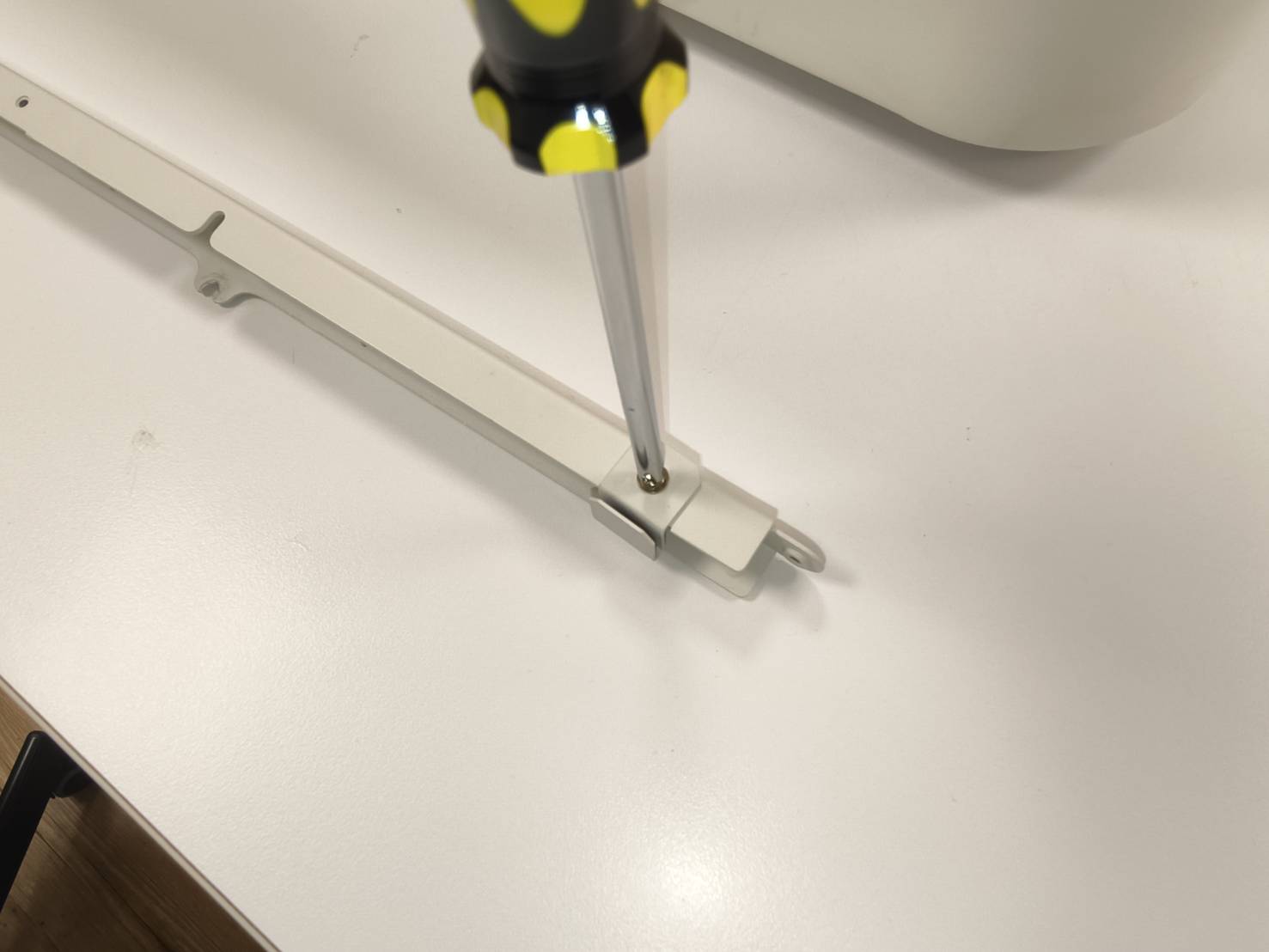

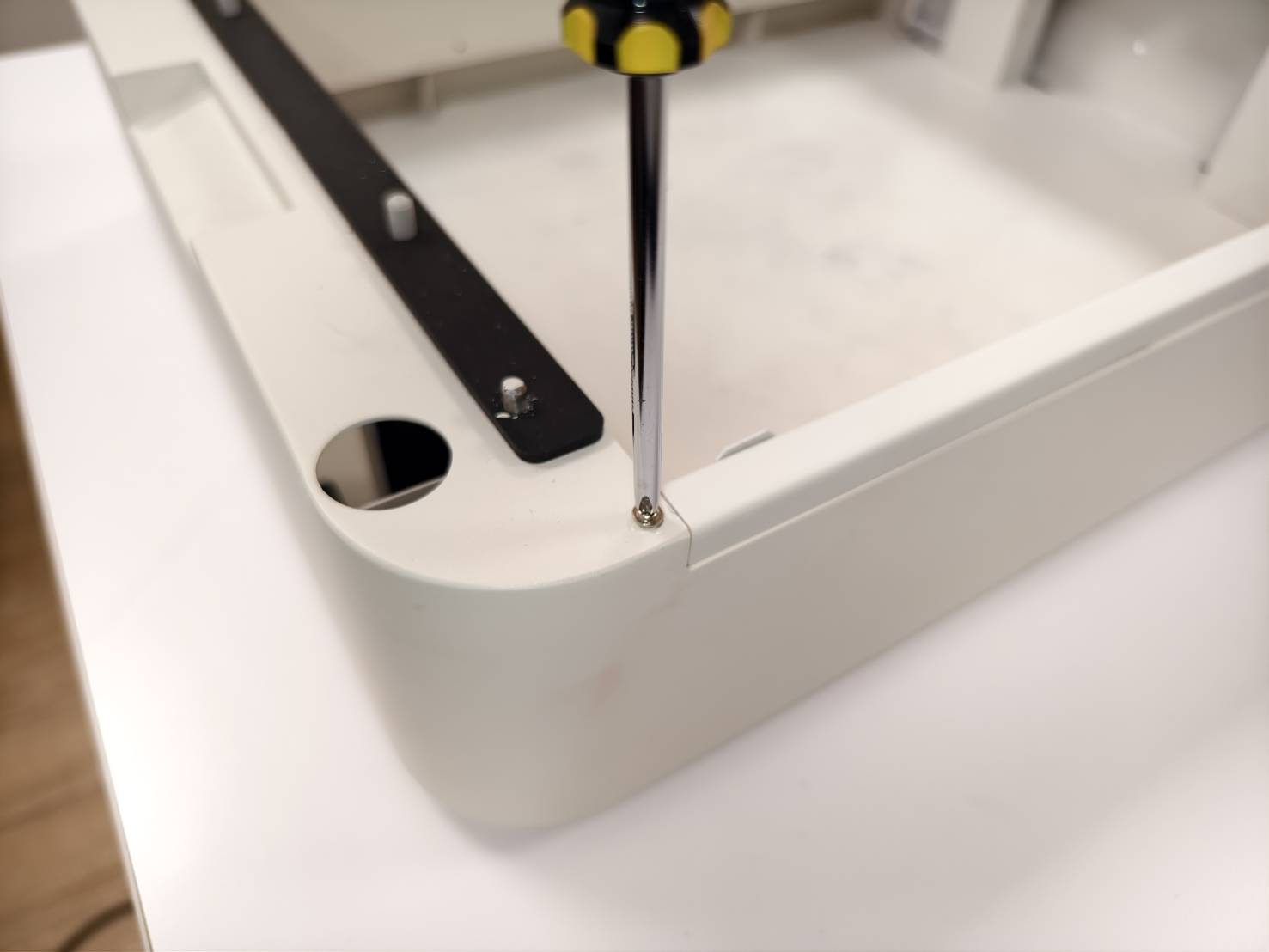

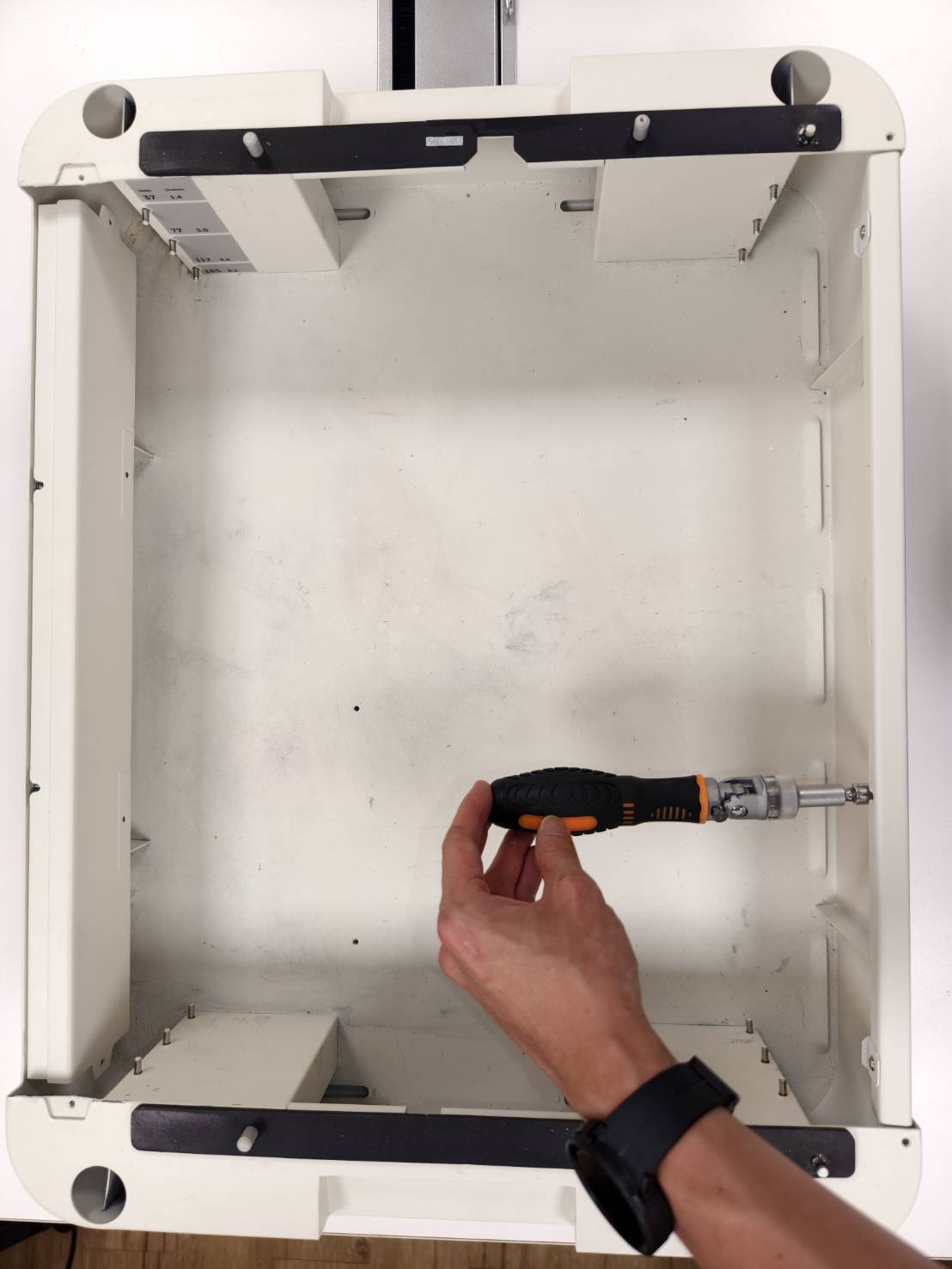

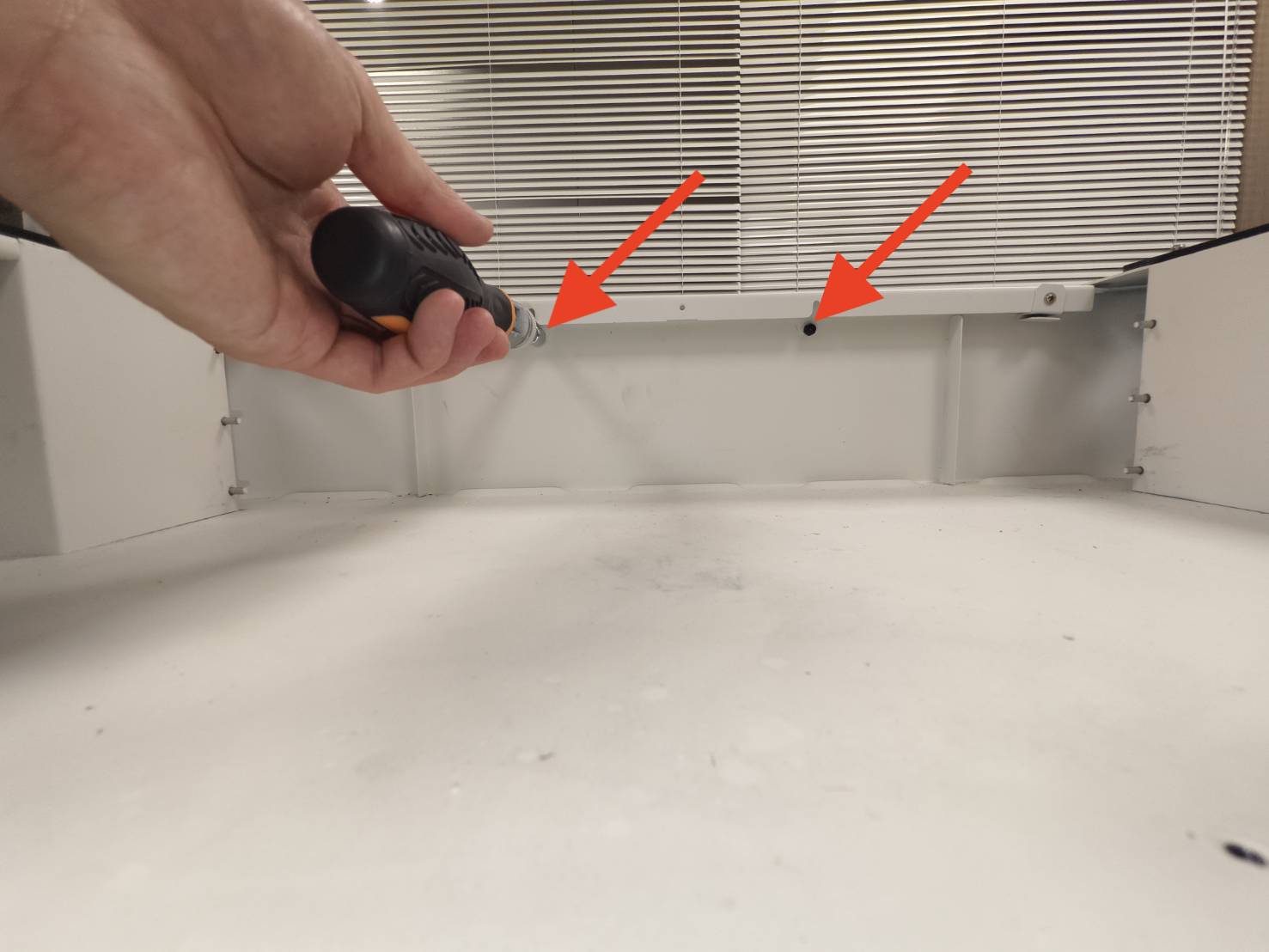

십자 드라이버를 사용하여 뒷면의 이 두 개의 나사를 풉니다.
3단계

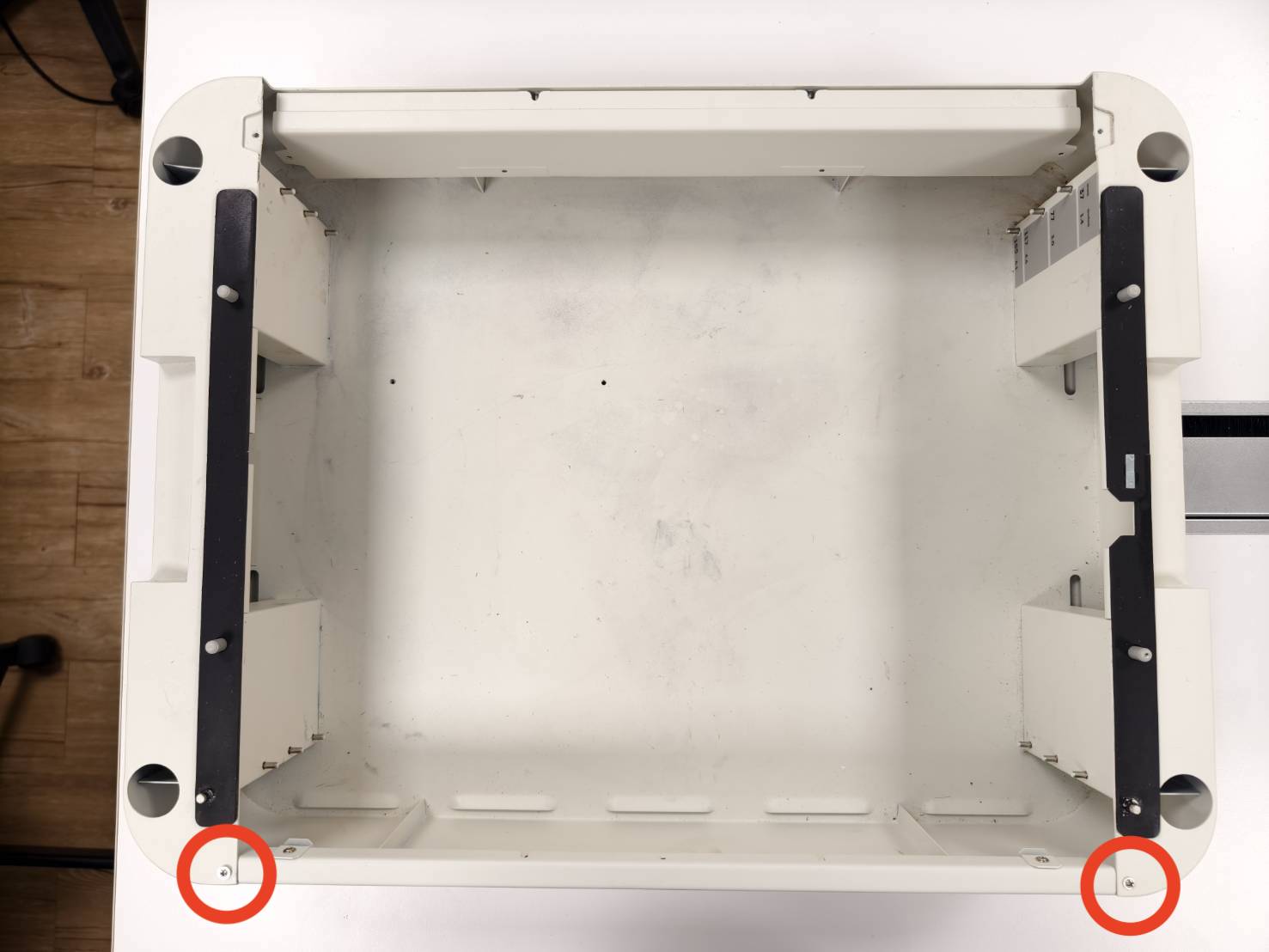

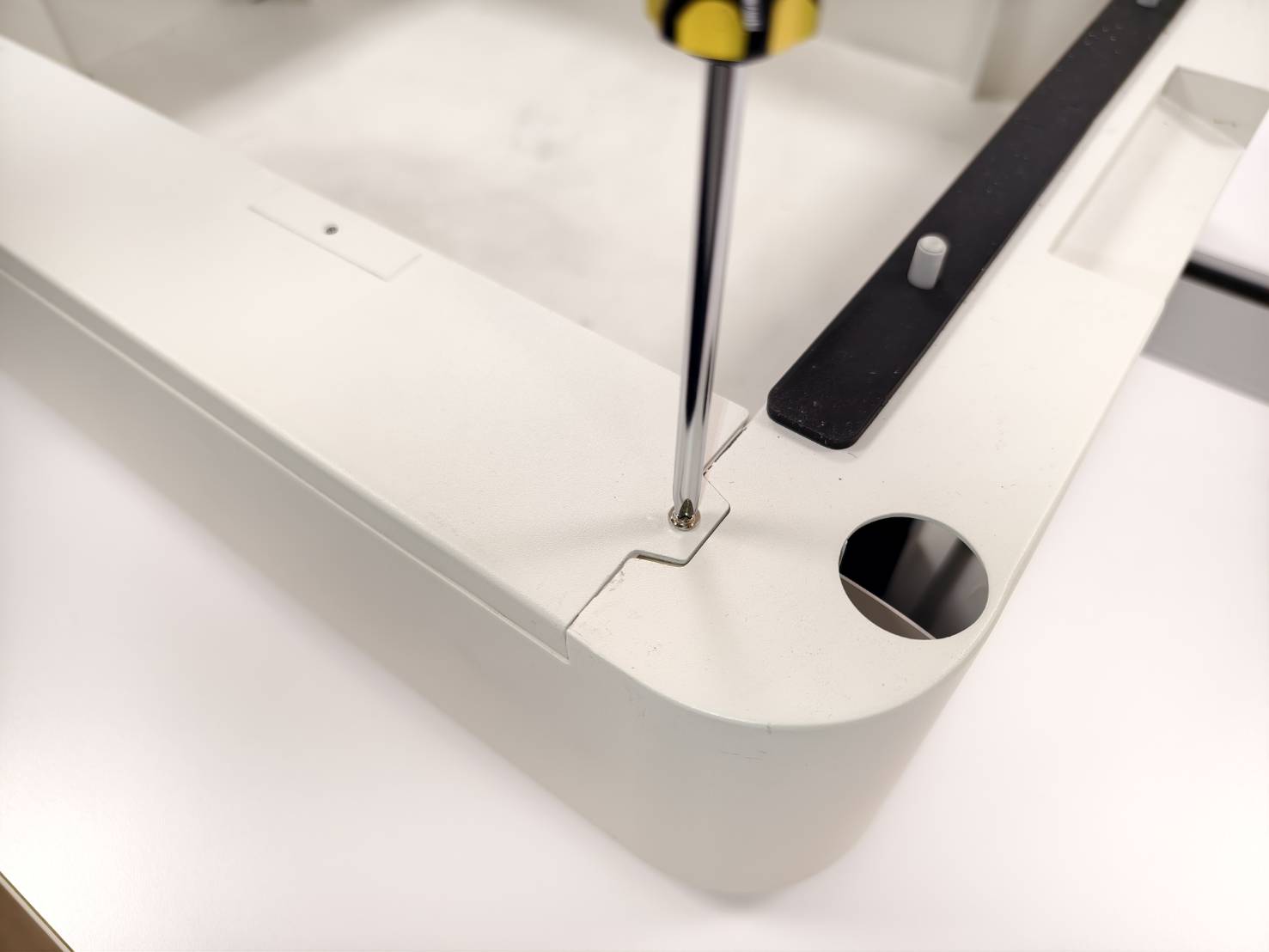

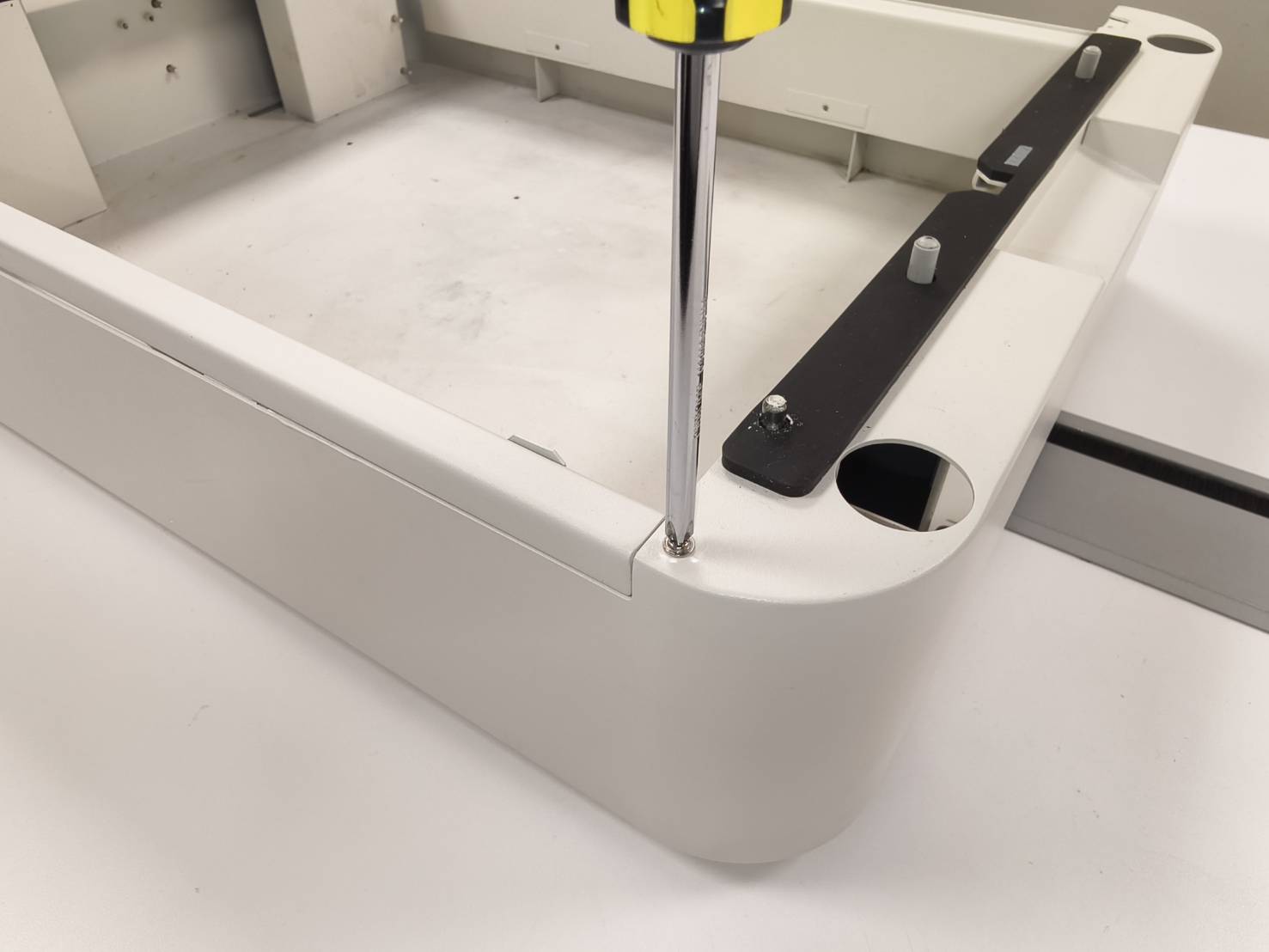

프레임 아래의 나사를 풉니다.
|
4단계

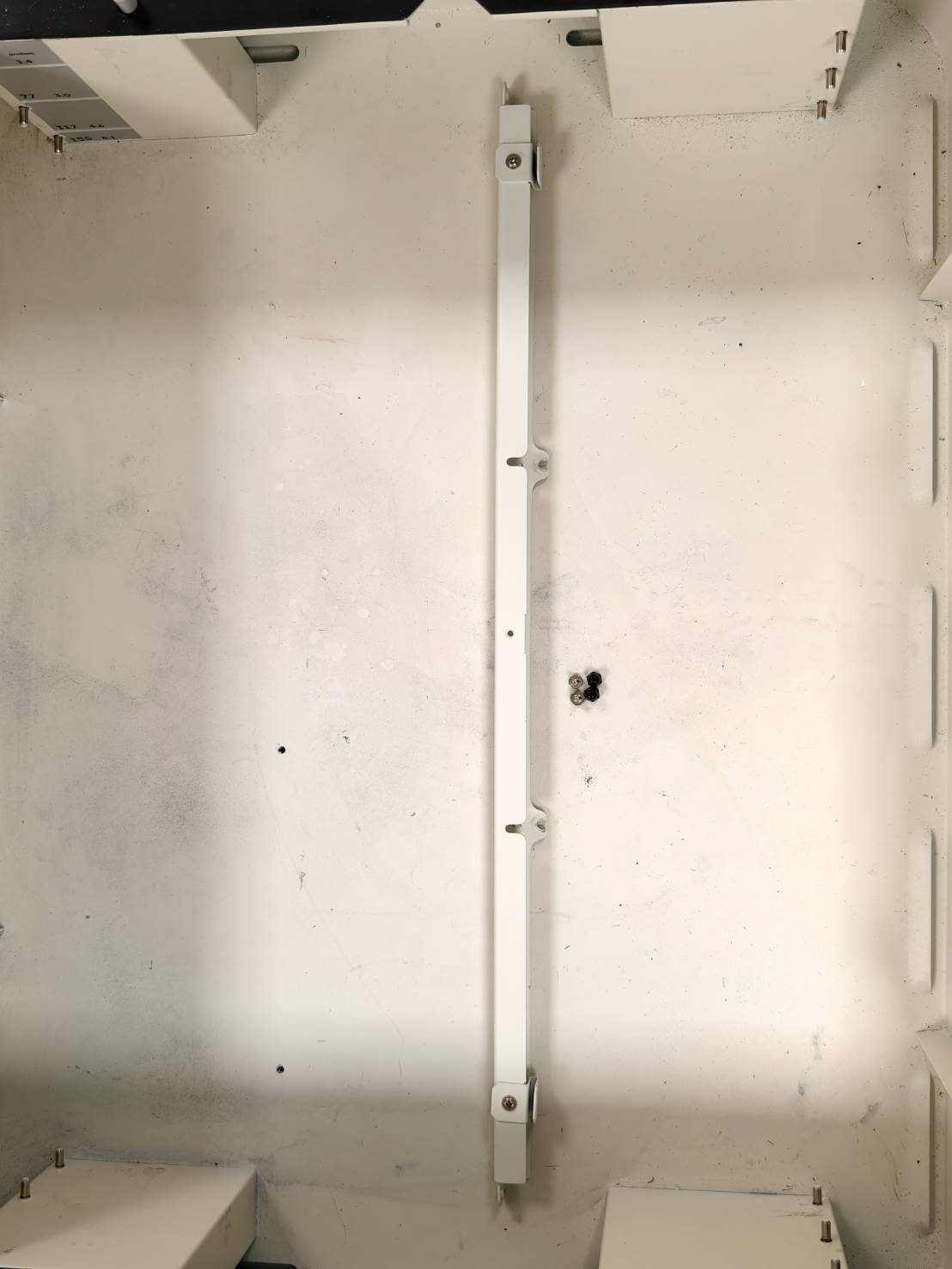

이제 후면 관통 프레임을 제거할 수 있습니다.
(관통 작업에는 나사가 필요하지 않지만, 보관하는 것이 좋습니다.)
5단계
후면 관통 프레임을 지정된 위치에 놓습니다.

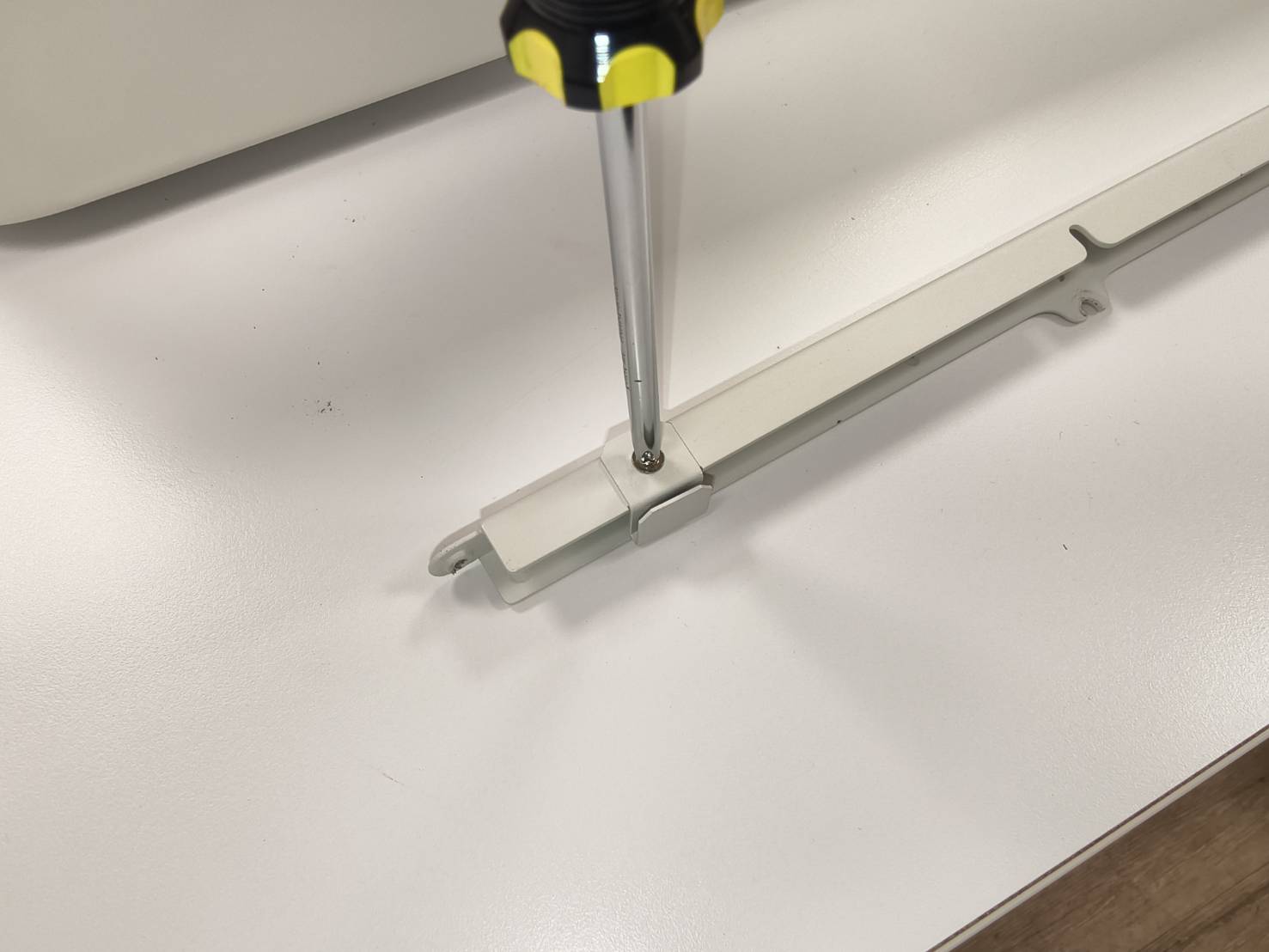

6단계
나사 두 개를 풉니다.
7단계

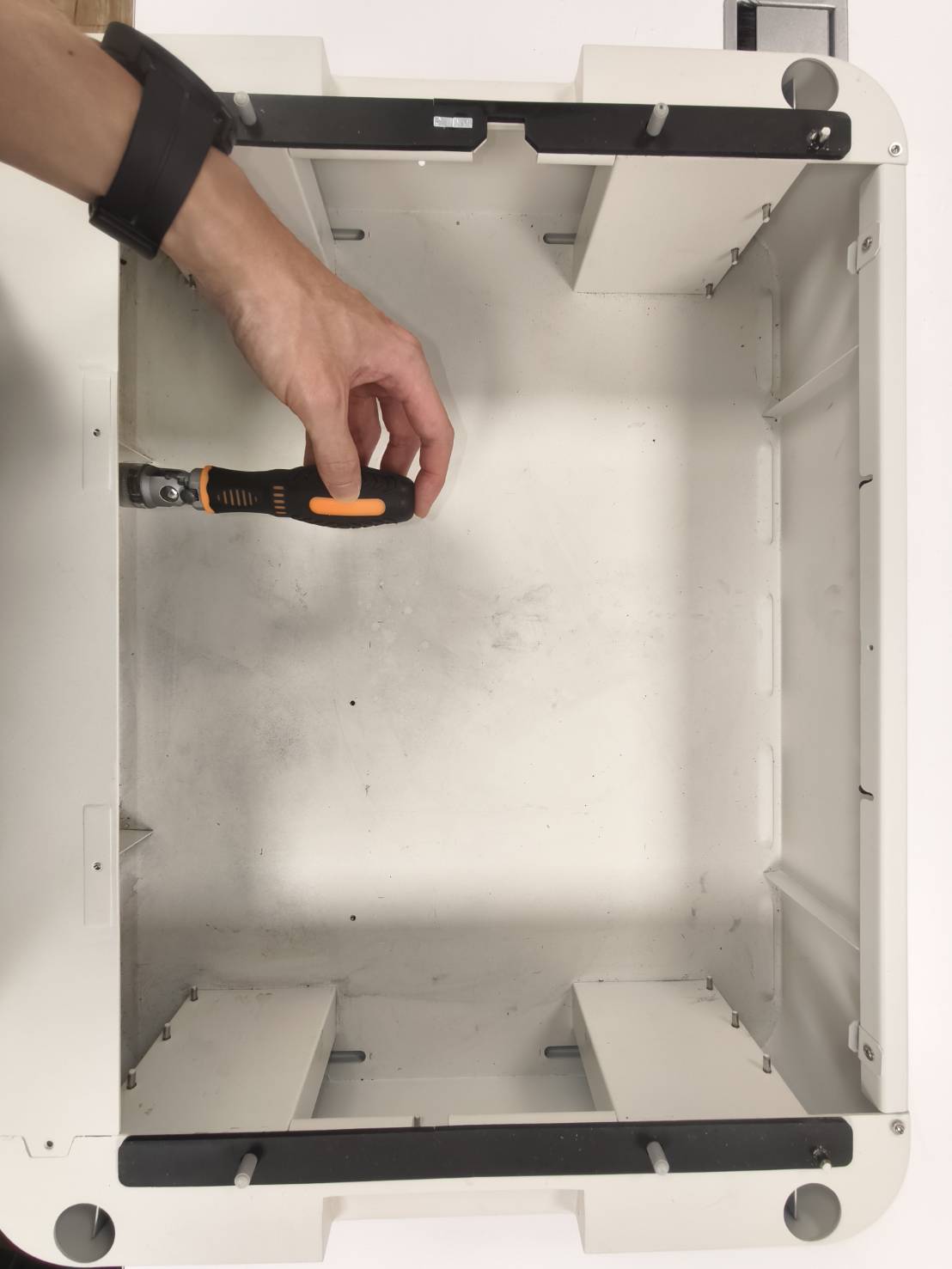

전면 프레임 아래의 나사를 풉니다.
|
8단계
그러면 전면 관통 프레임을 제거할 수 있습니다.
9단계

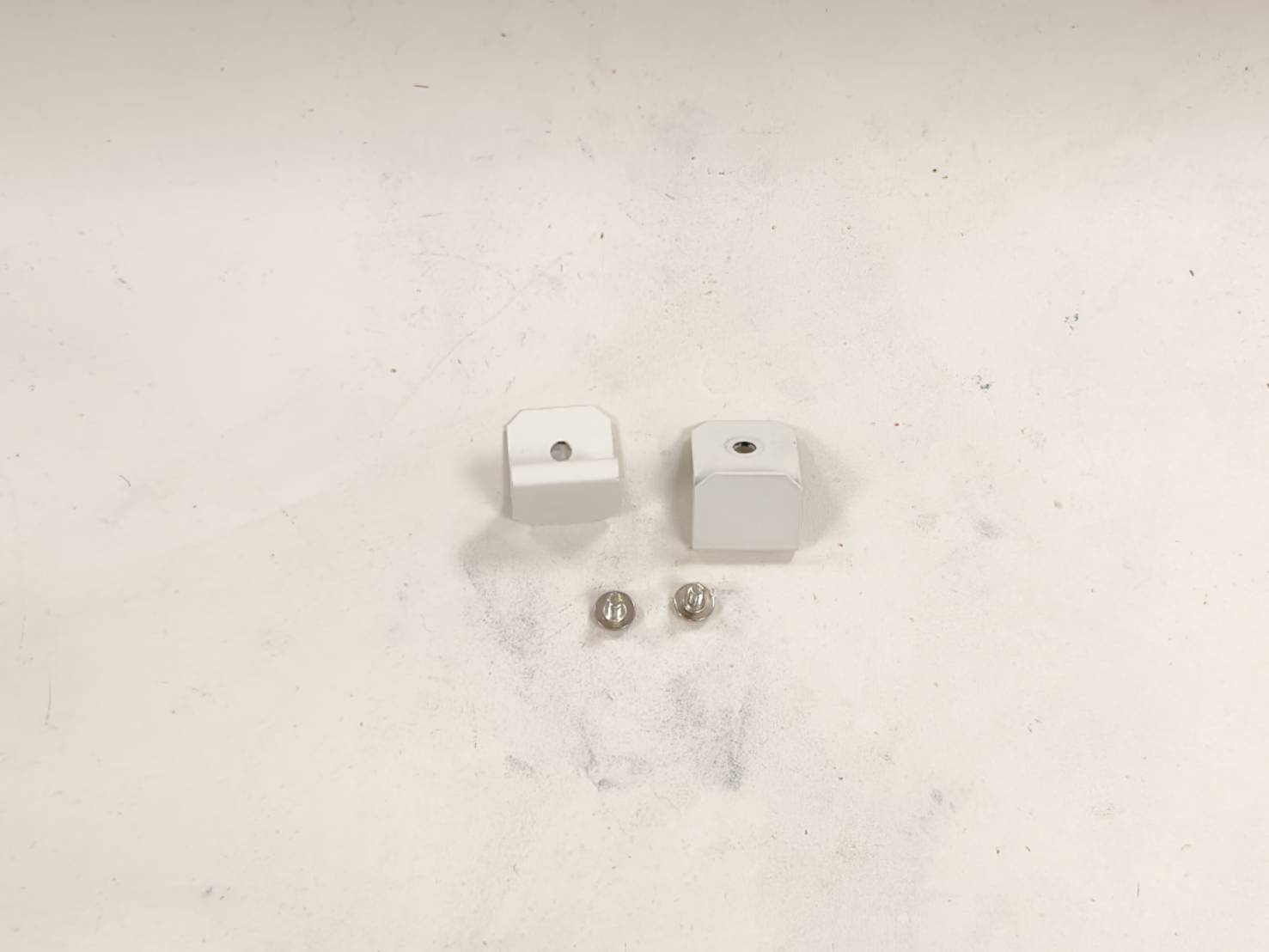

전면 프레임의 클립 두 개를 제거합니다.
(이 클립 두 개는 관통 작업에 필요하지 않지만, 추후 필요할 경우를 대비해 보관하는 것이 좋습니다. 자세한 내용은 비관통 설치 가이드.)
10단계
전면 관통 프레임을 지정된 위치에 놓습니다.
11단계

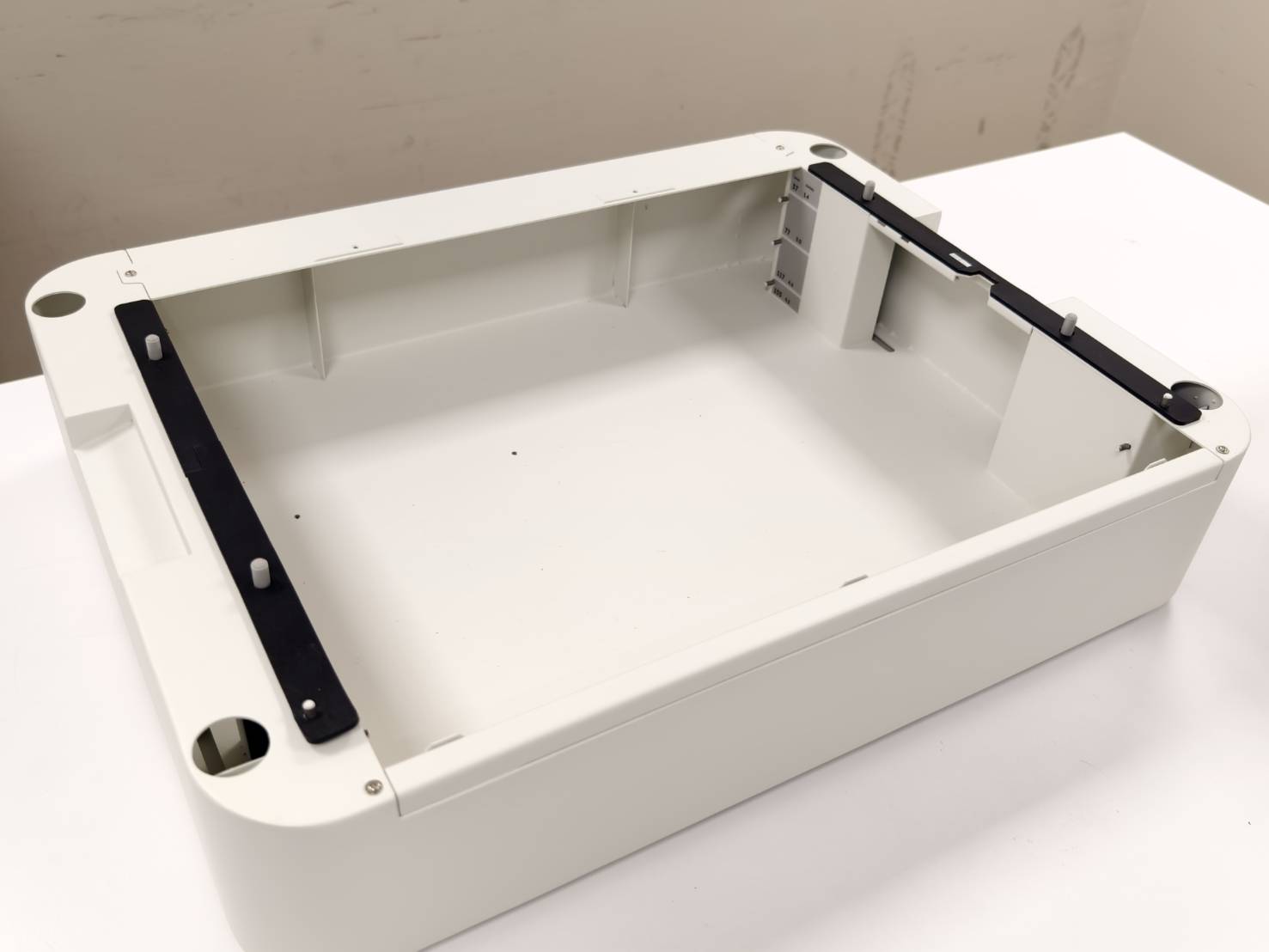

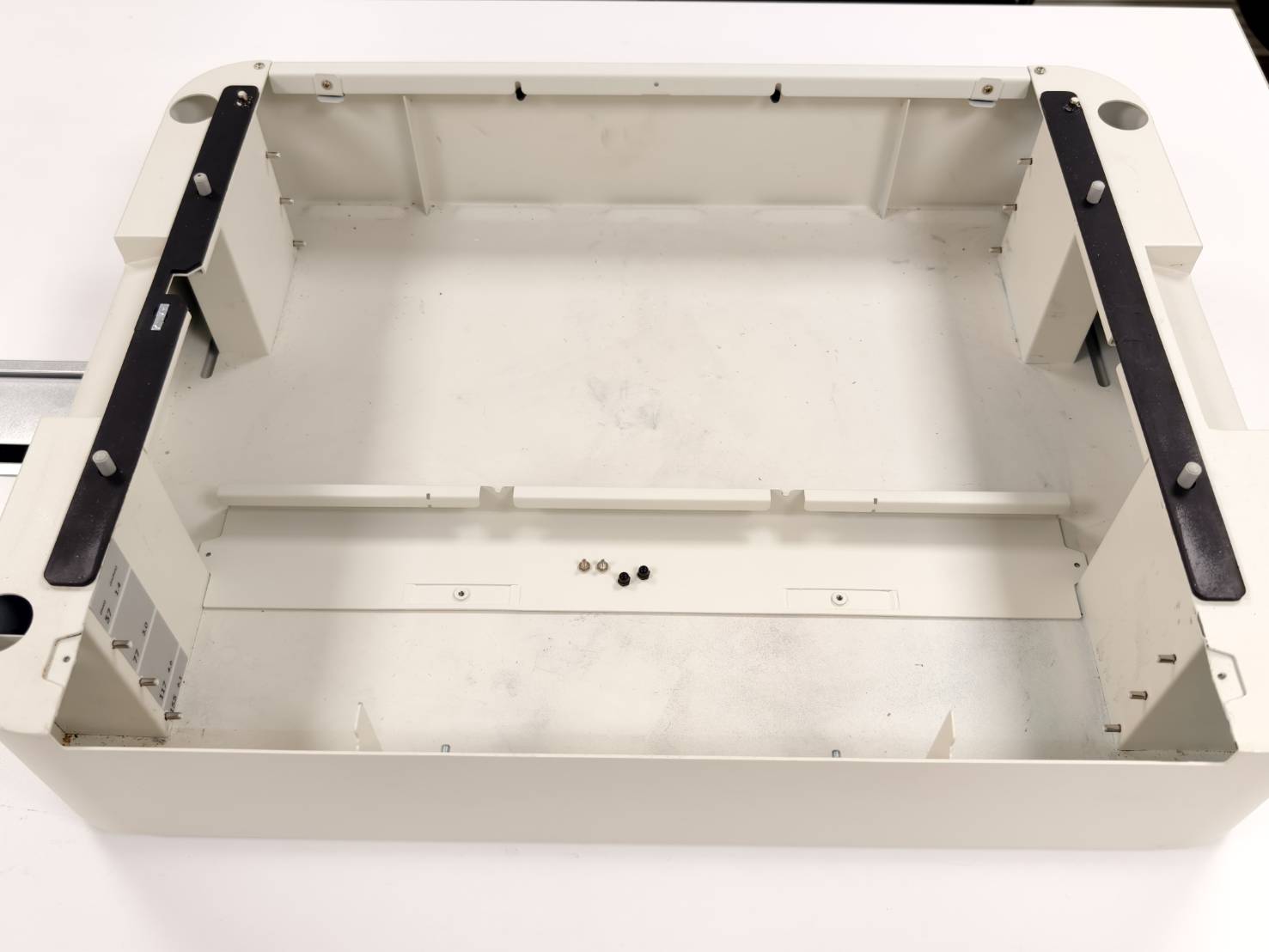

기기와 연장 베이스를 조립합니다.
12단계

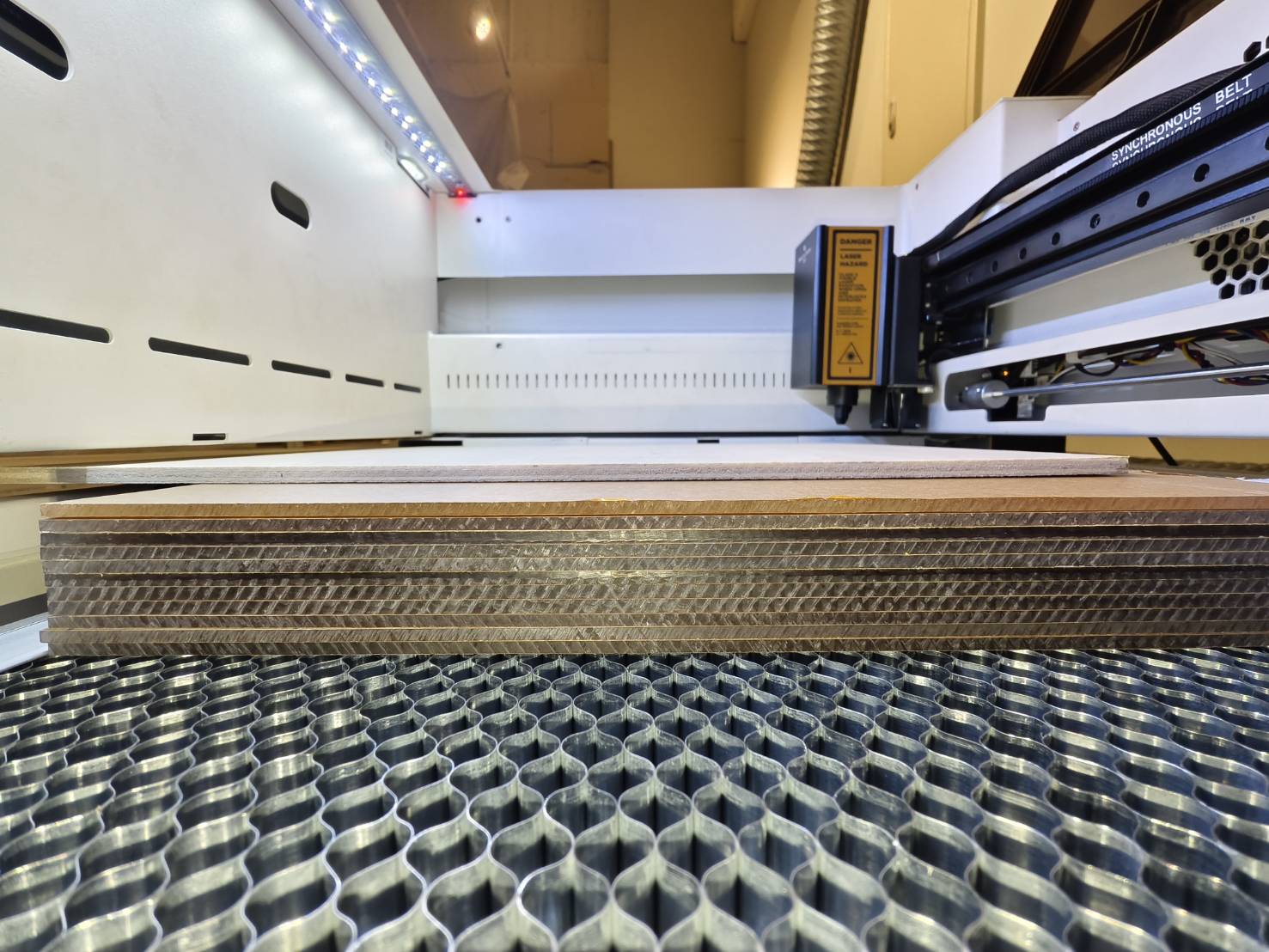

재료의 두께에 따라 37mm/1.4인치 레이어 또는 77mm/3.0인치 레이어에 허니콤을 놓습니다. 자세한 내용은 다음 문서를 참조하세요. 허니콤 설치 가이드.
| 레이어 | 사진 |
높이 범위 |
| 37mm / 1.4 inches | 0 - 3 mm | |
| 77mm / 3.0 inches |
3 - 15 mm |
|
| 117mm / 4.6 inches | 관통 조각에는 사용할 수 없습니다 | |
| 155 mm / 6.1 inches |
관통 조각에는 사용할 수 없습니다 |
13단계

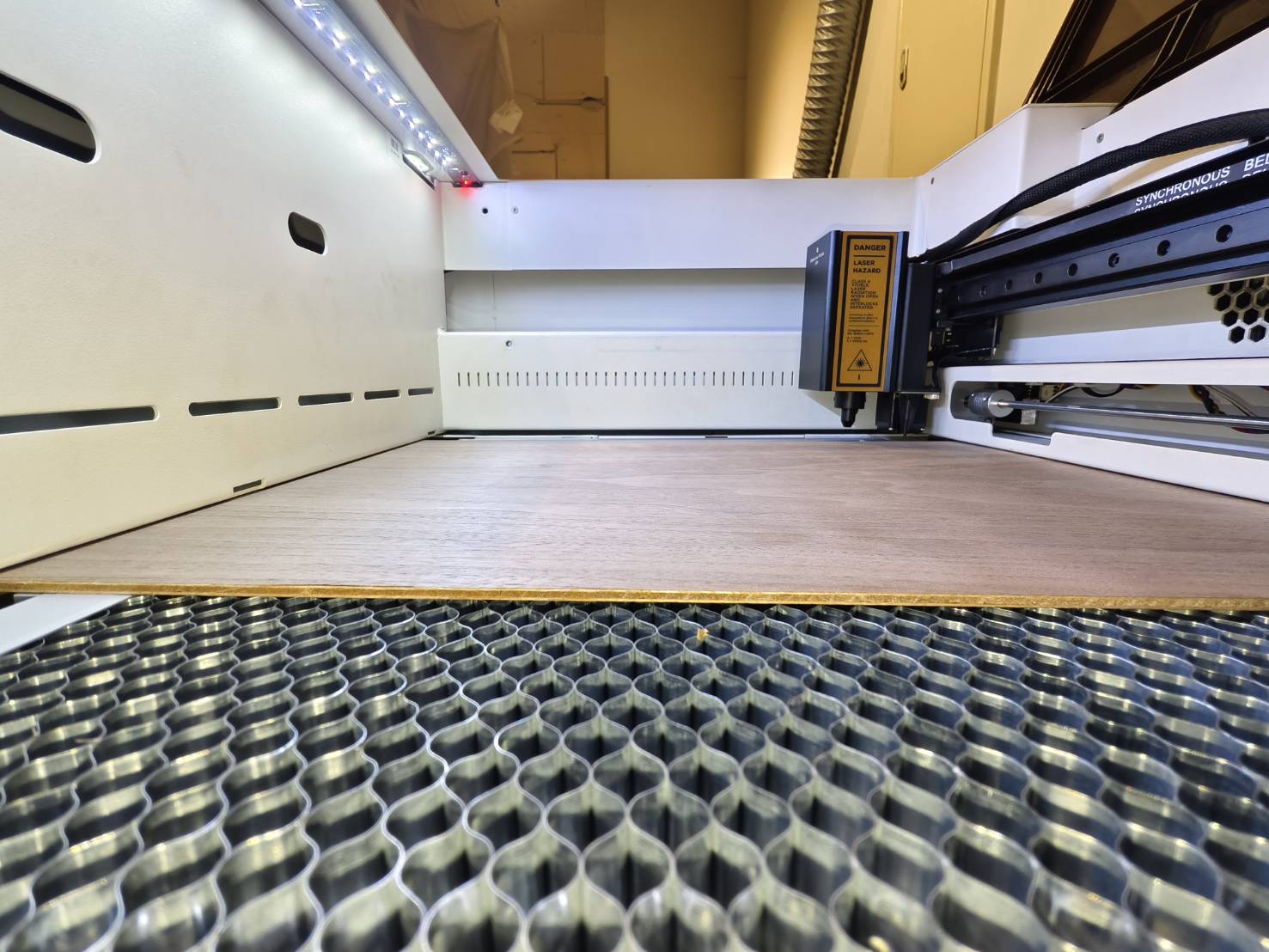

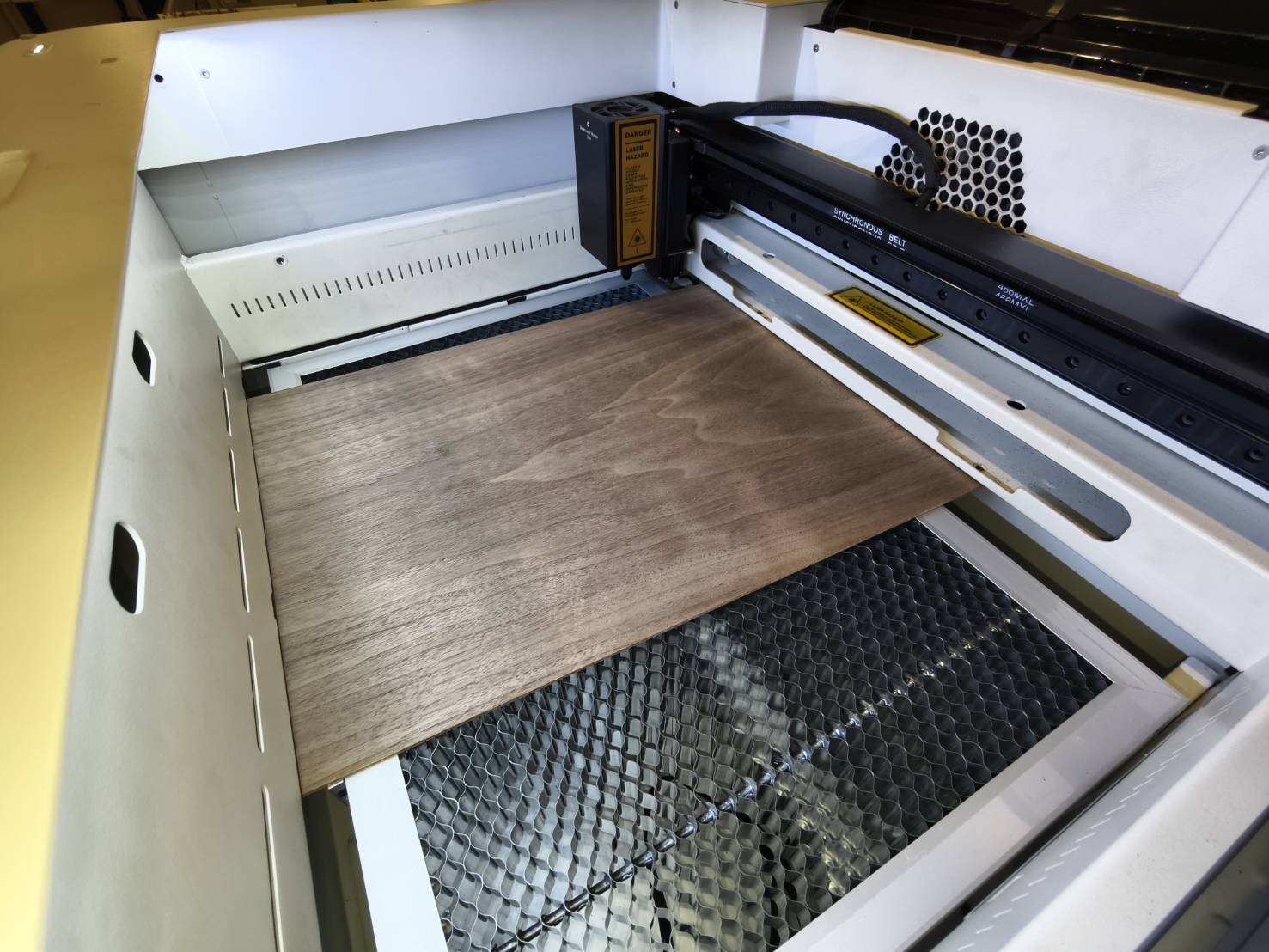

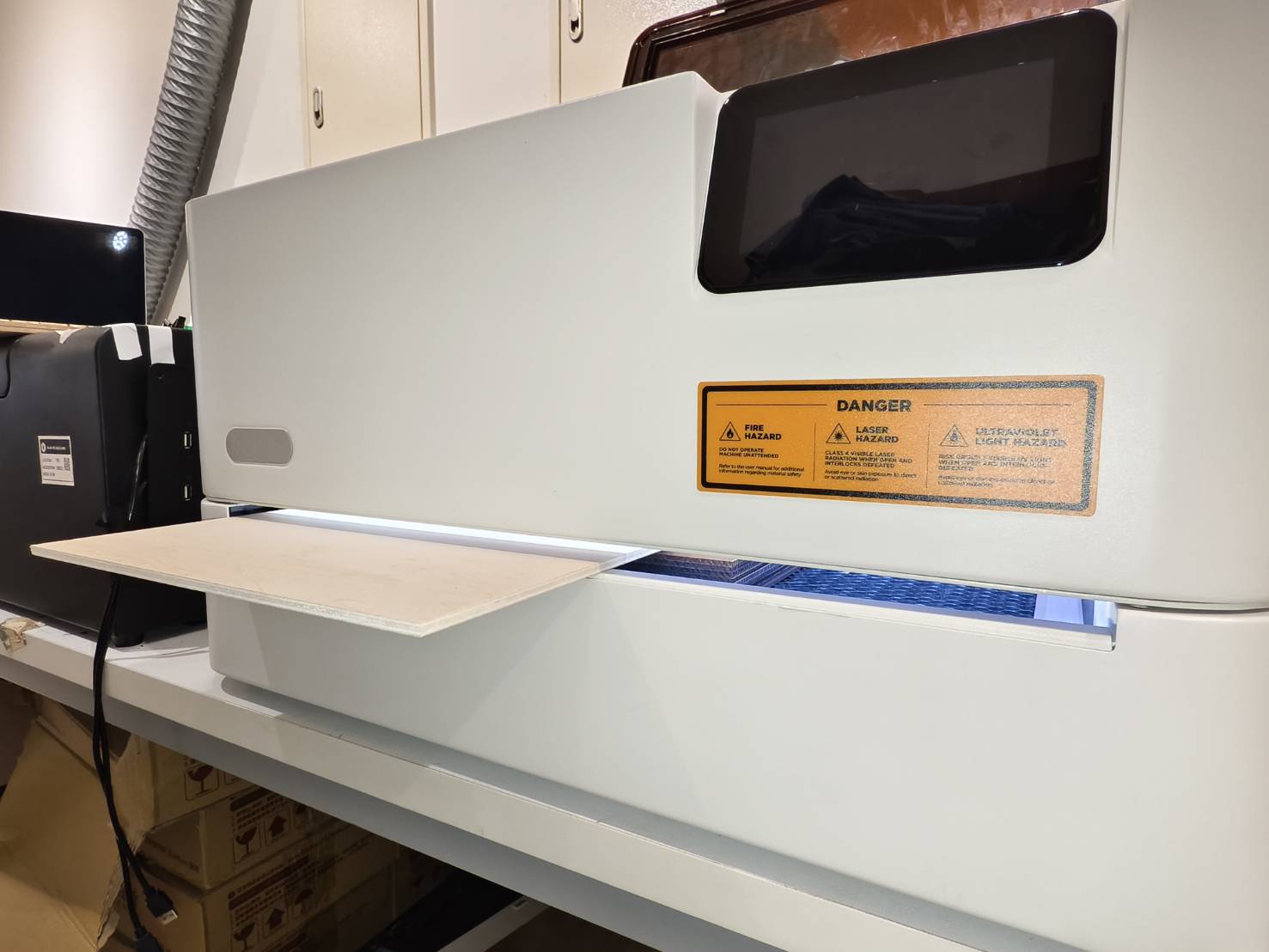

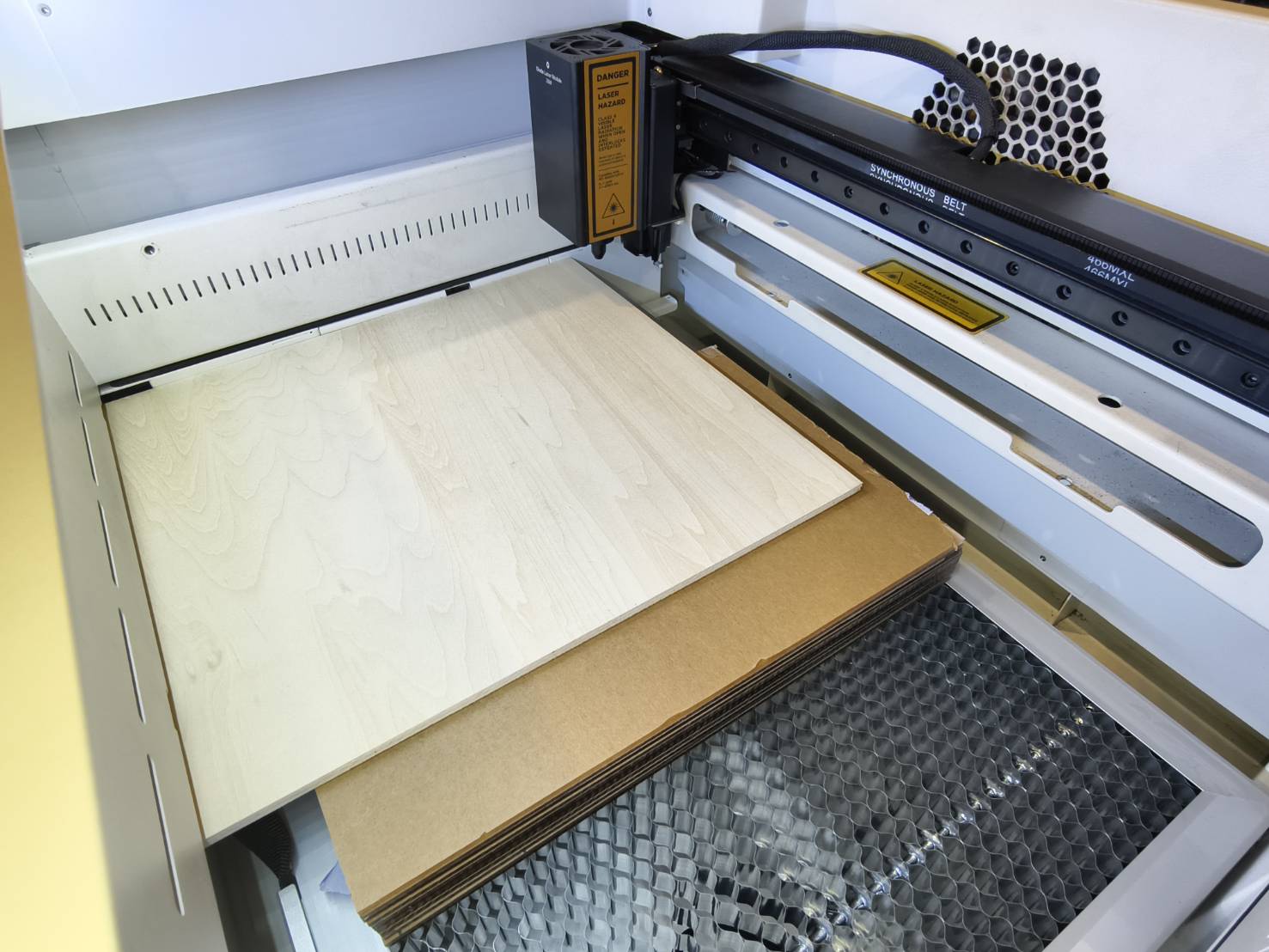

기기에 재료를 삽입하세요. 처음 사용 시에는 연습 목적으로 불필요하거나 사용한 재료를 사용하는 것이 좋습니다.

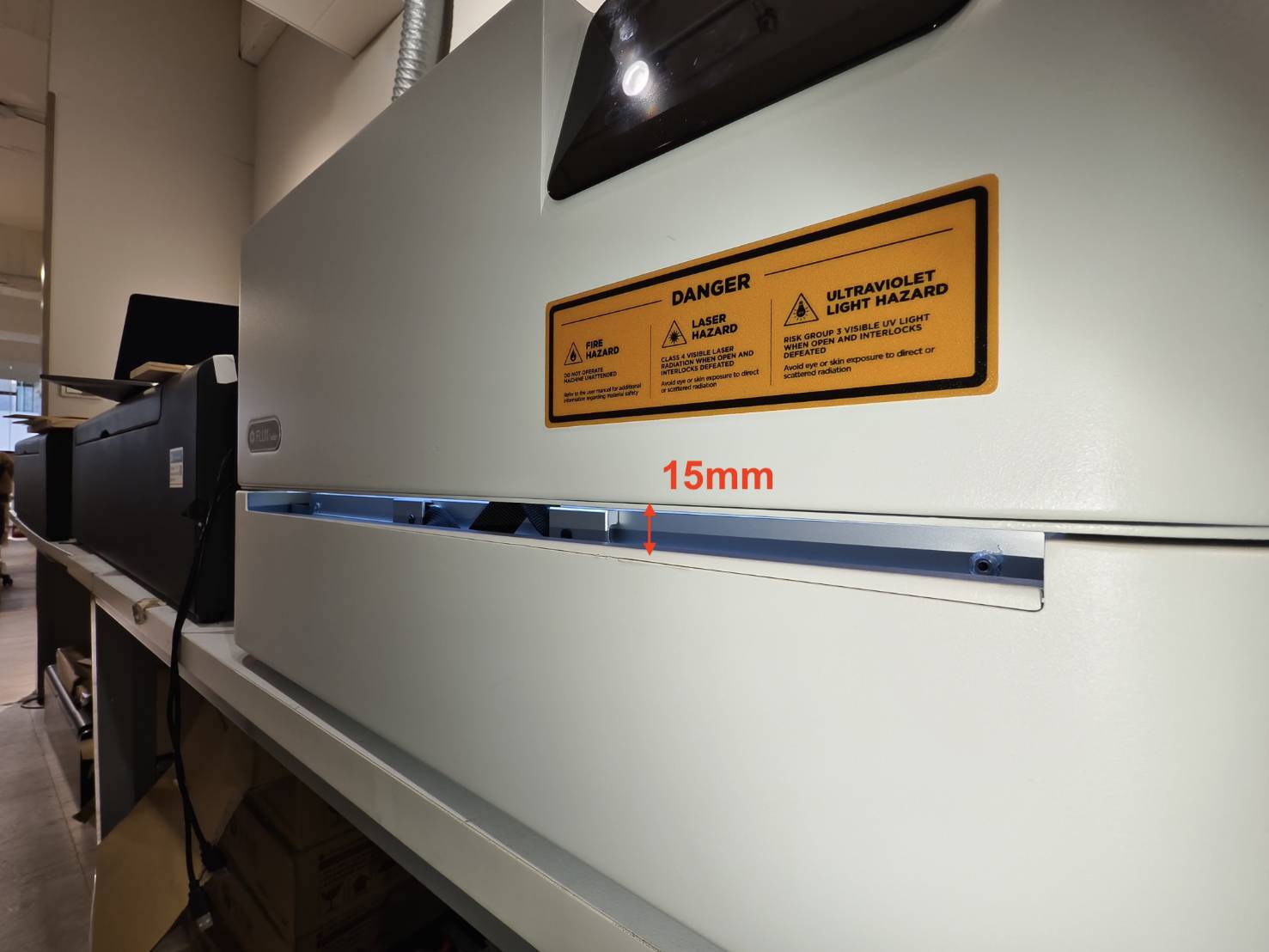

Ador 관통 조각 기능에 사용할 수 있는 재료의 최대 두께는 15mm입니다.

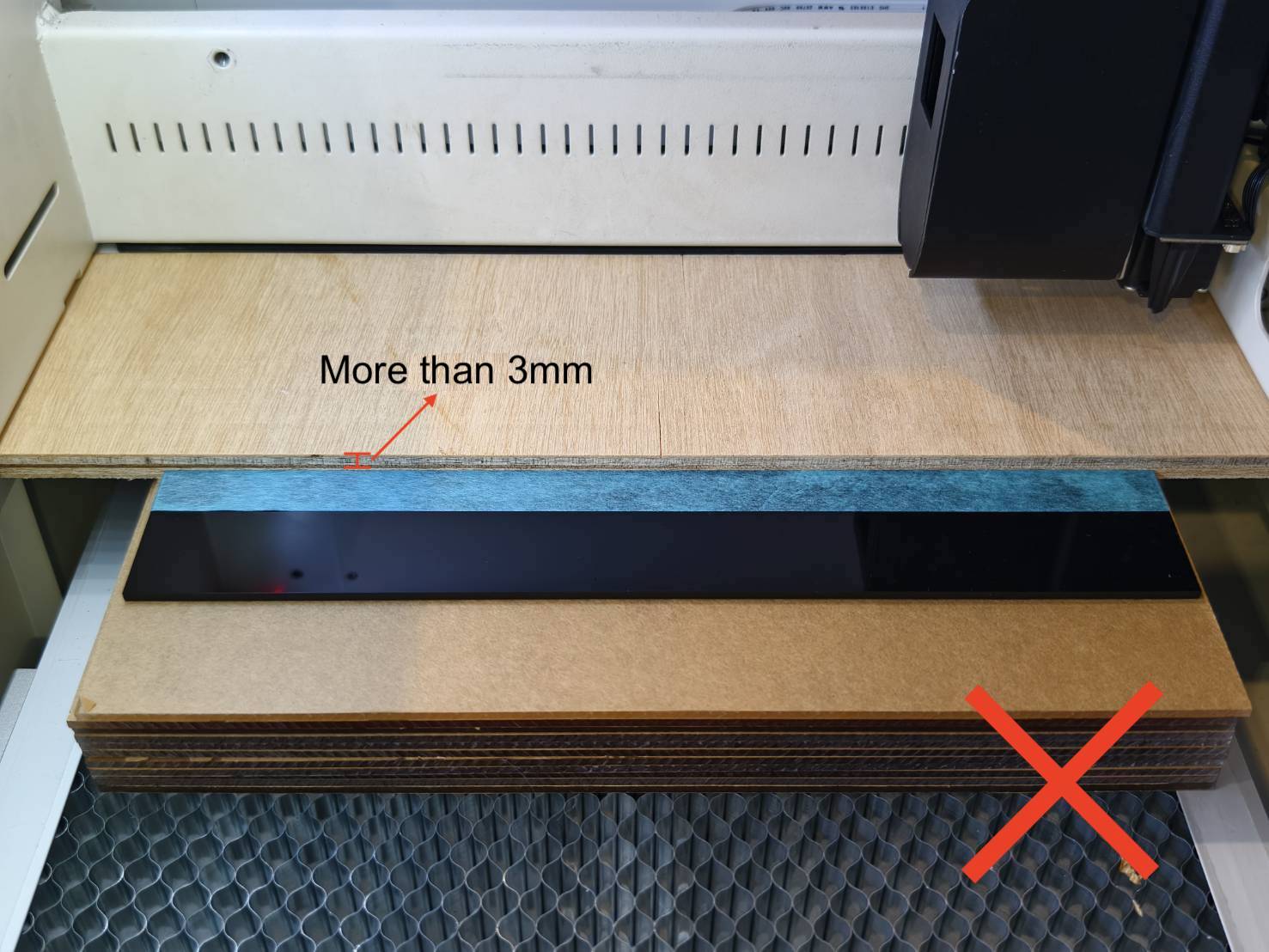

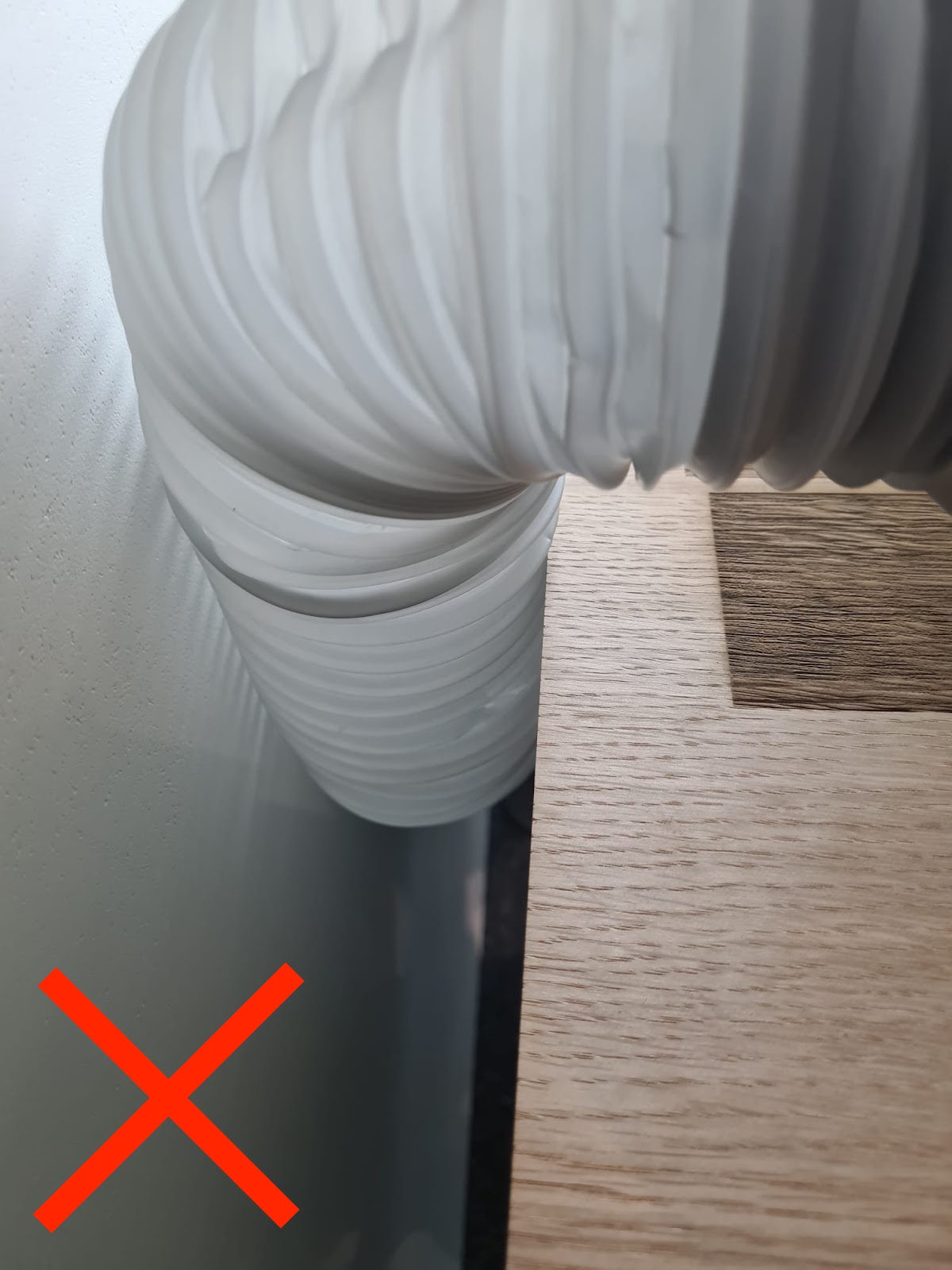

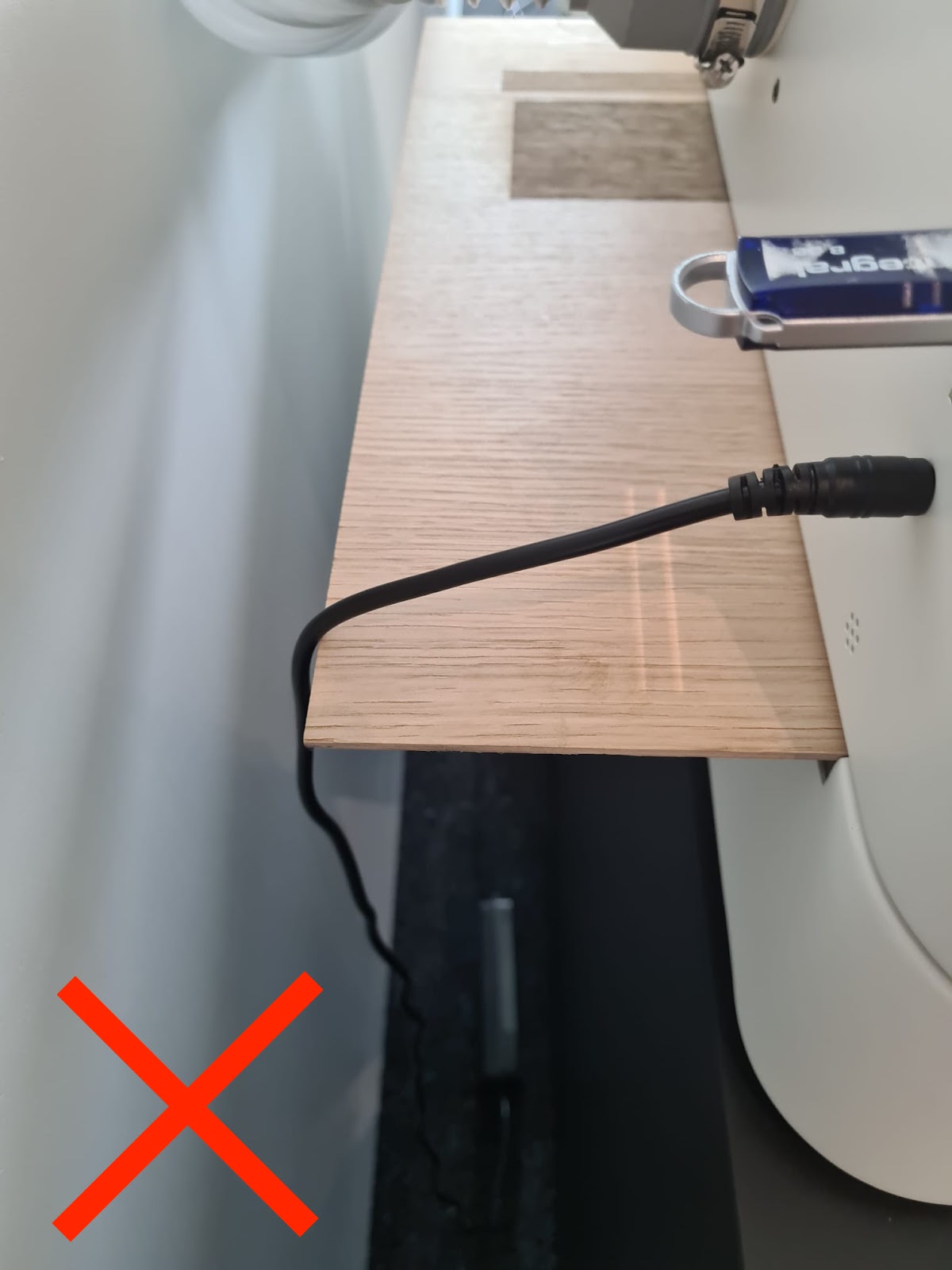

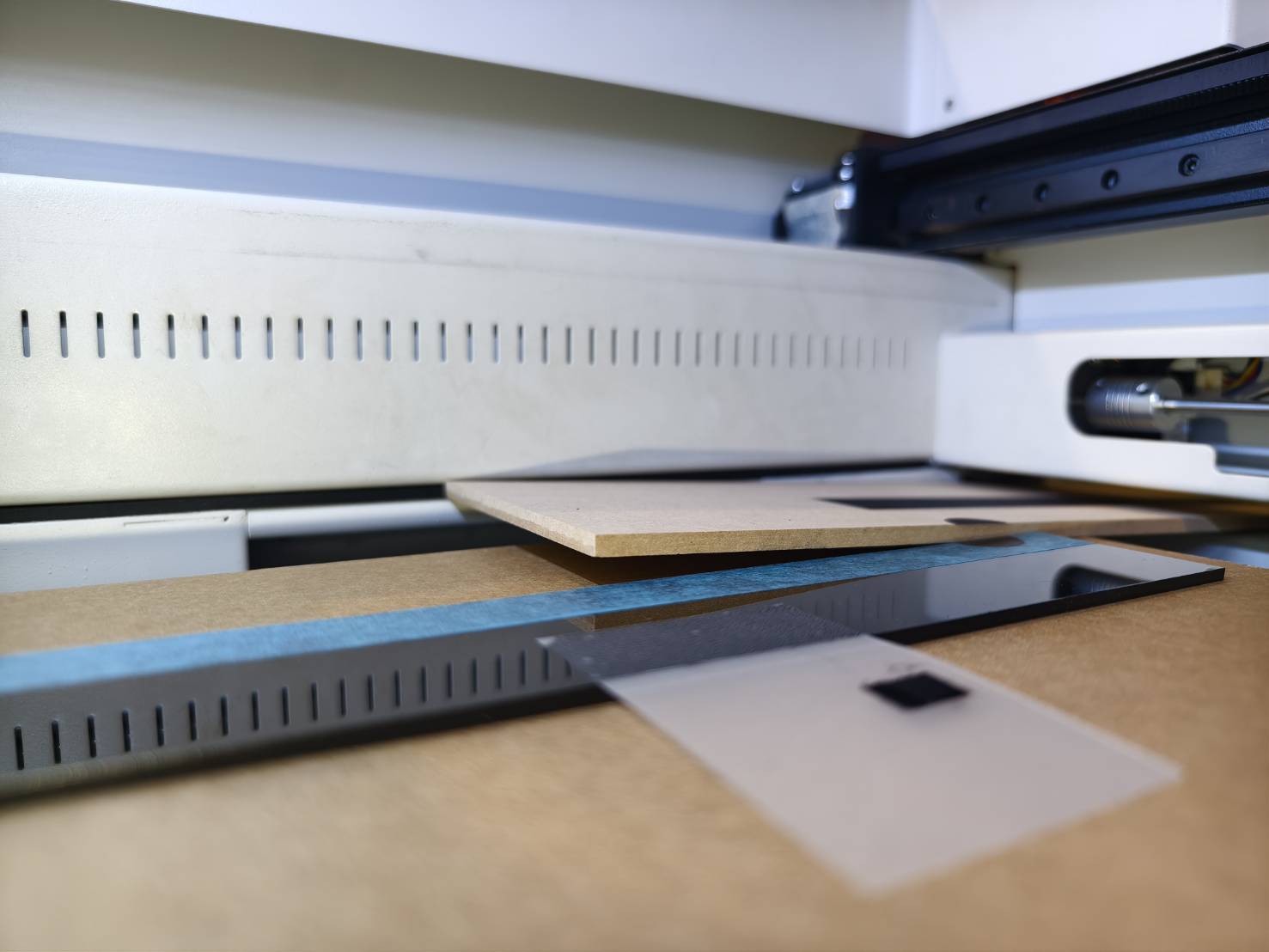

소재를 삽입할 때는 아래의 잘못된 예시처럼 전원 코드와 배기 호스에 소재가 걸리지 않도록 주의하십시오.
재료를 배치하는 두 가지 시나리오가 있습니다. 아래 지침을 참조하세요.

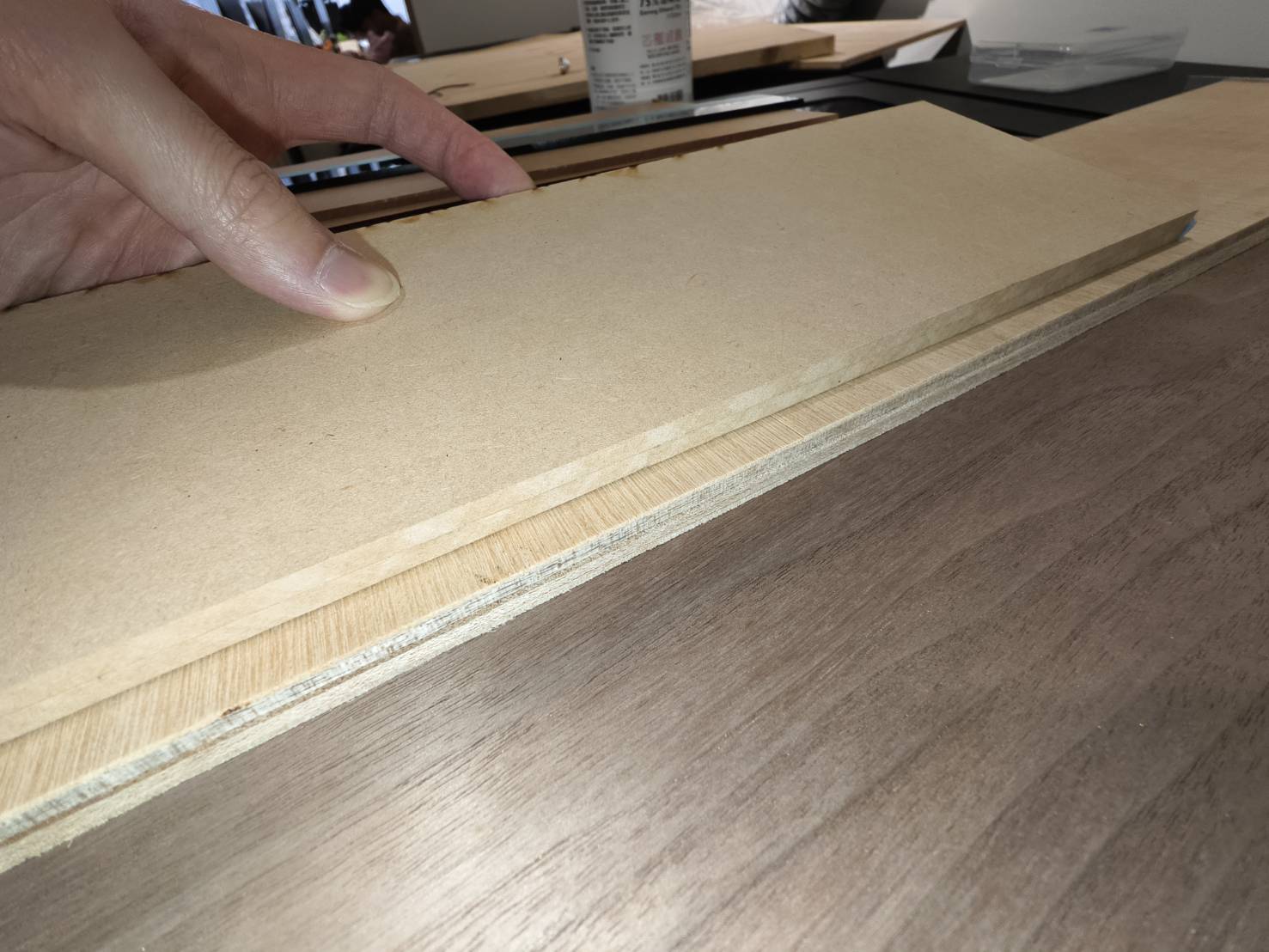

0 - 3 mm 두께 재료
|
||
|
||
3 - 15 mm 재료
|
||
|
||
1단계4

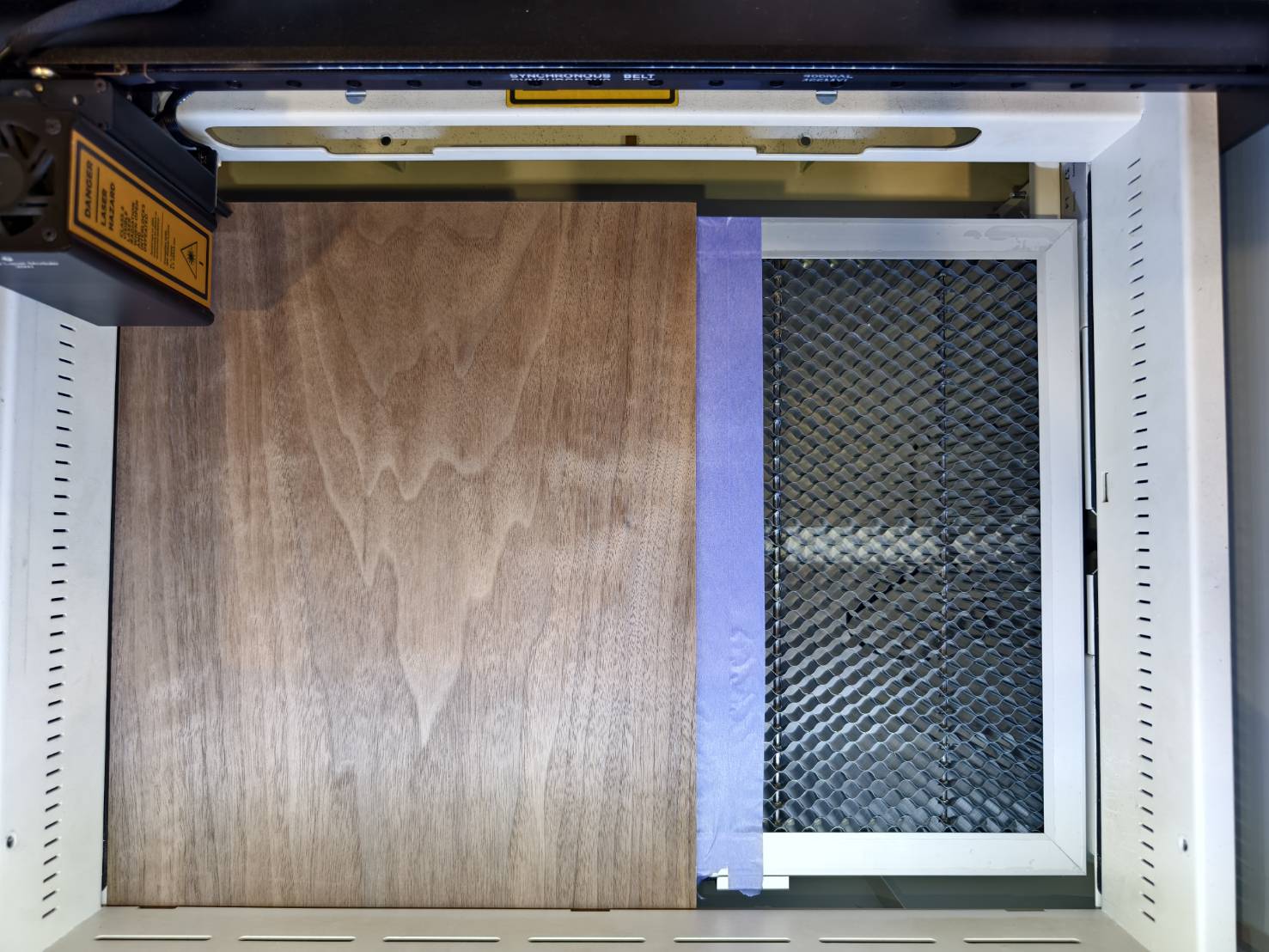

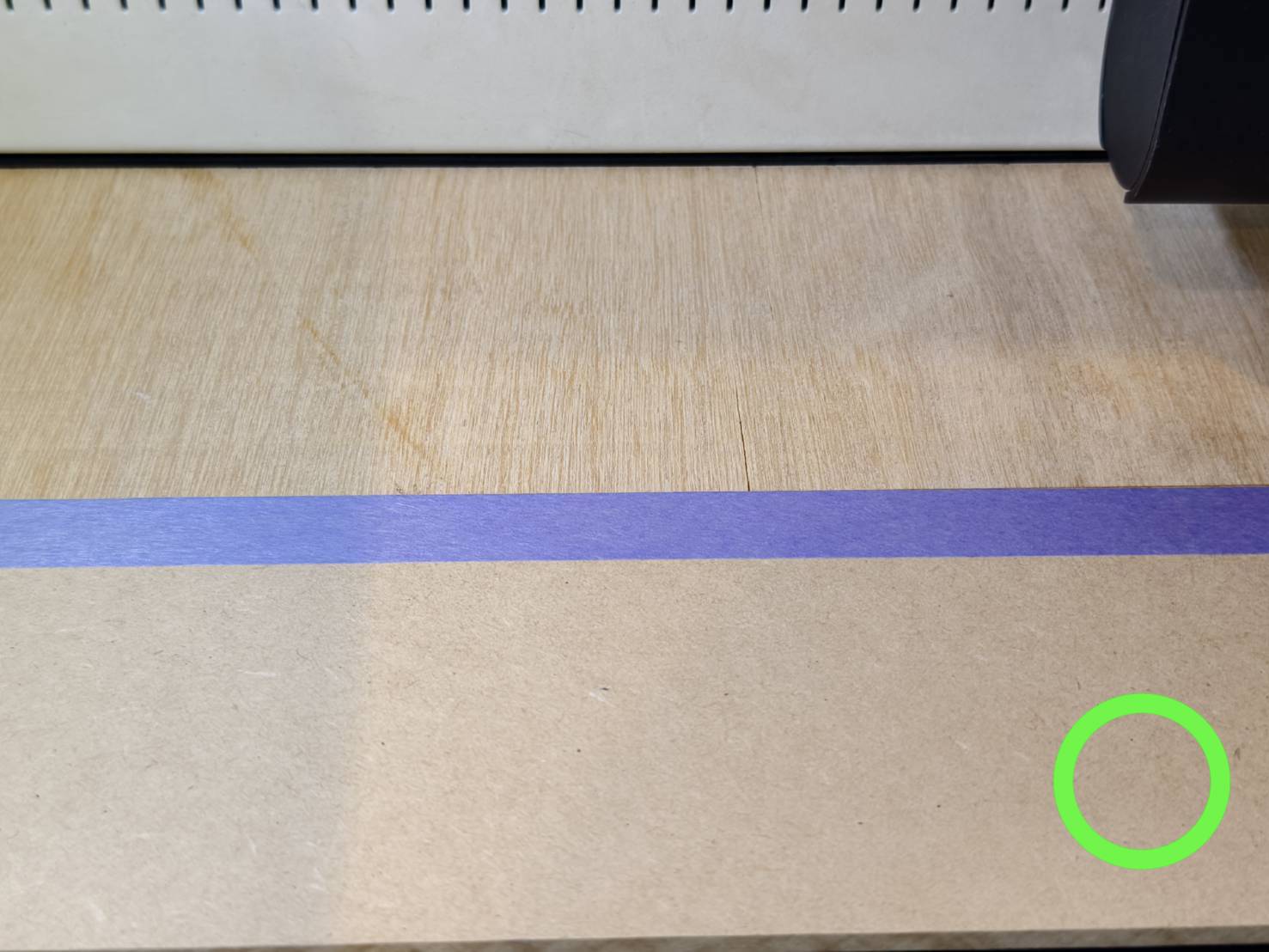

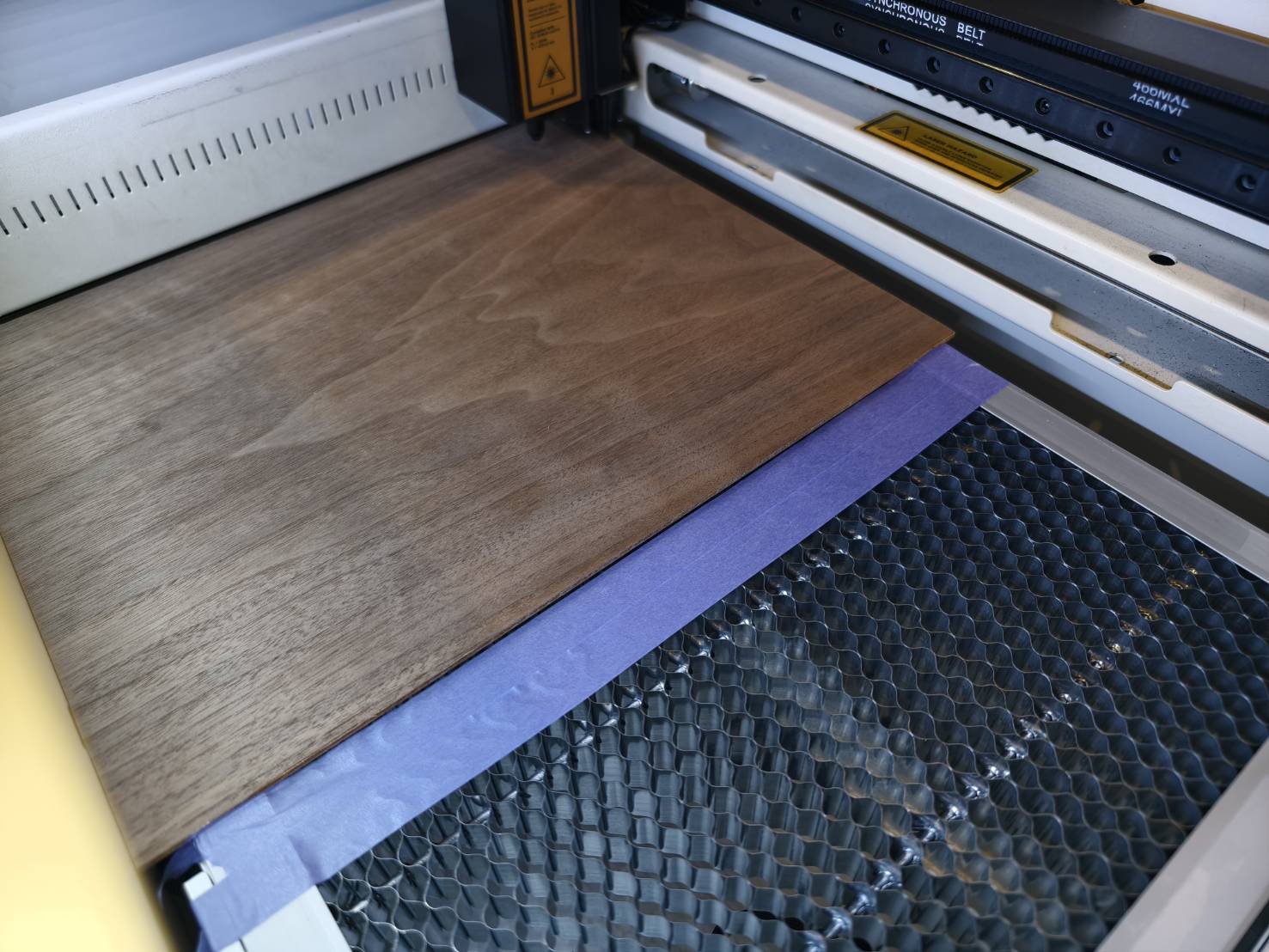

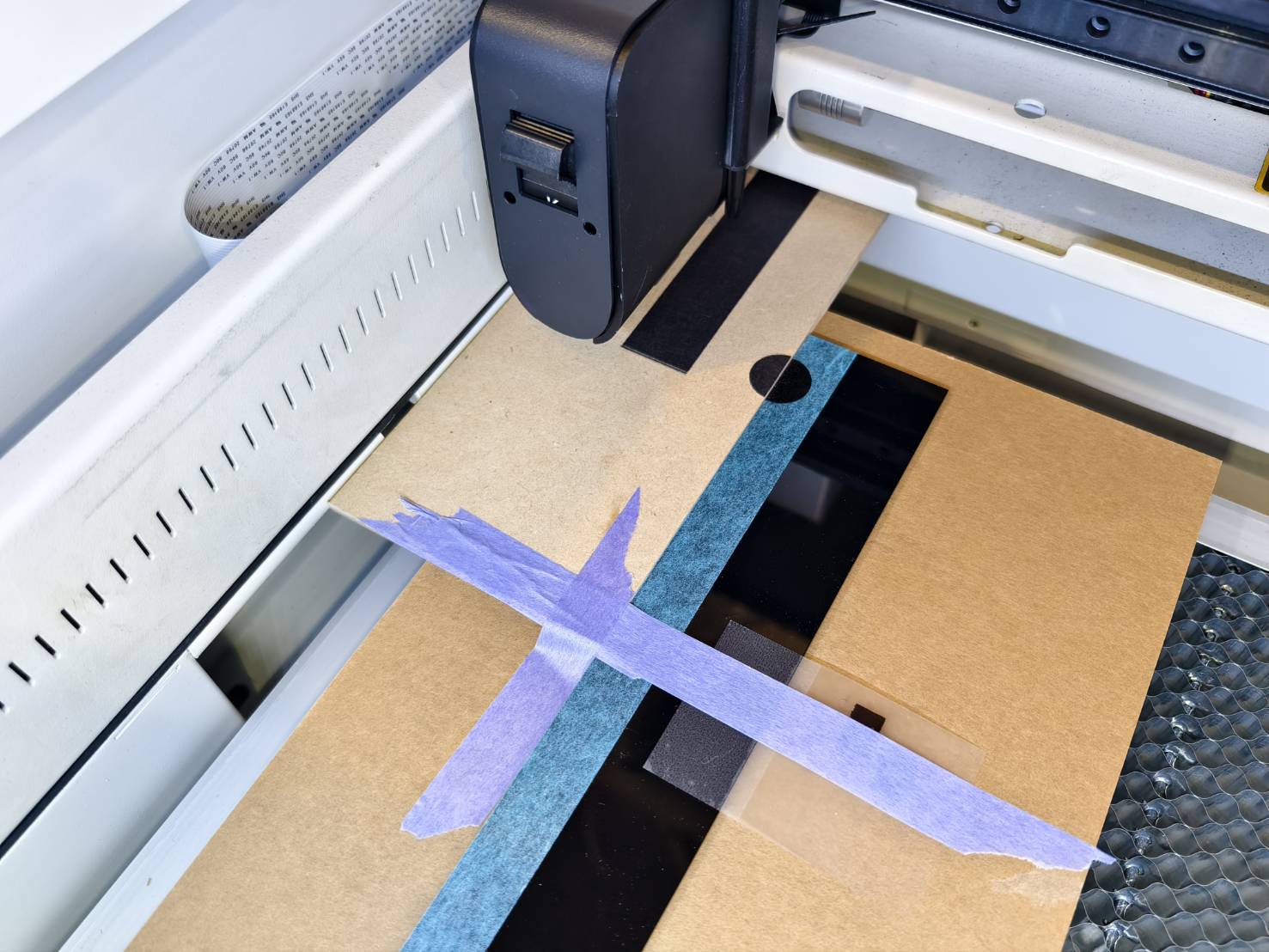

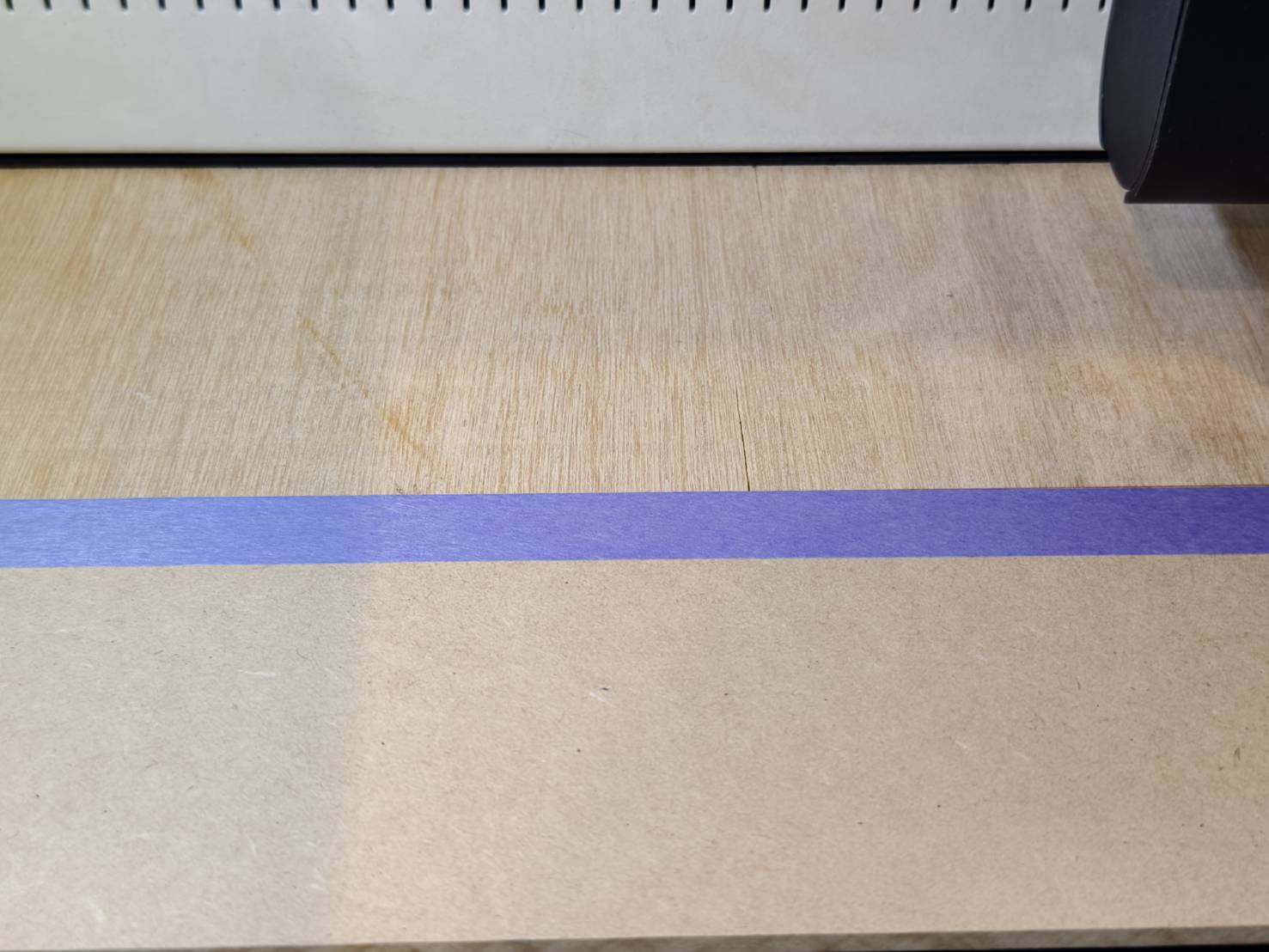

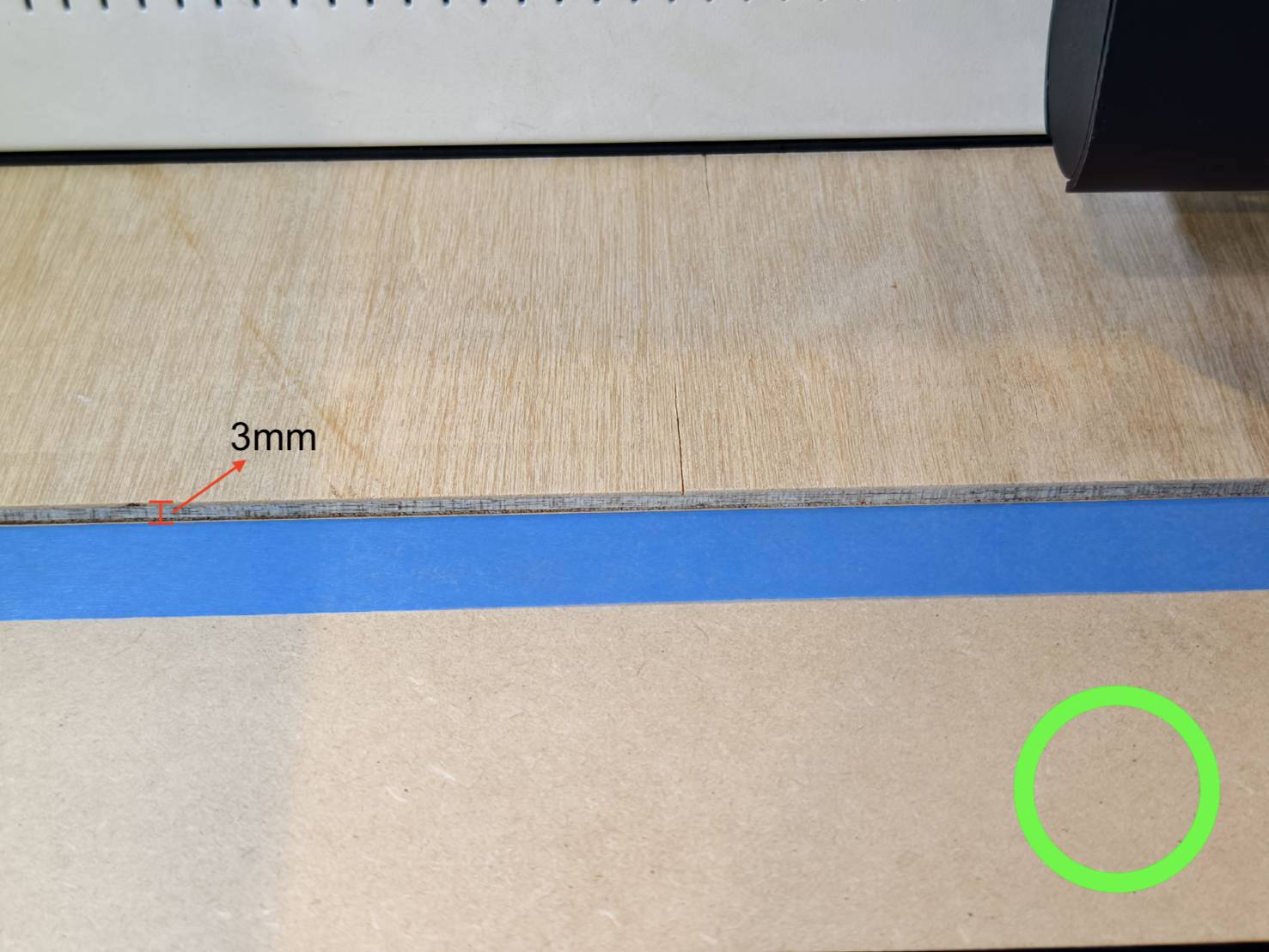

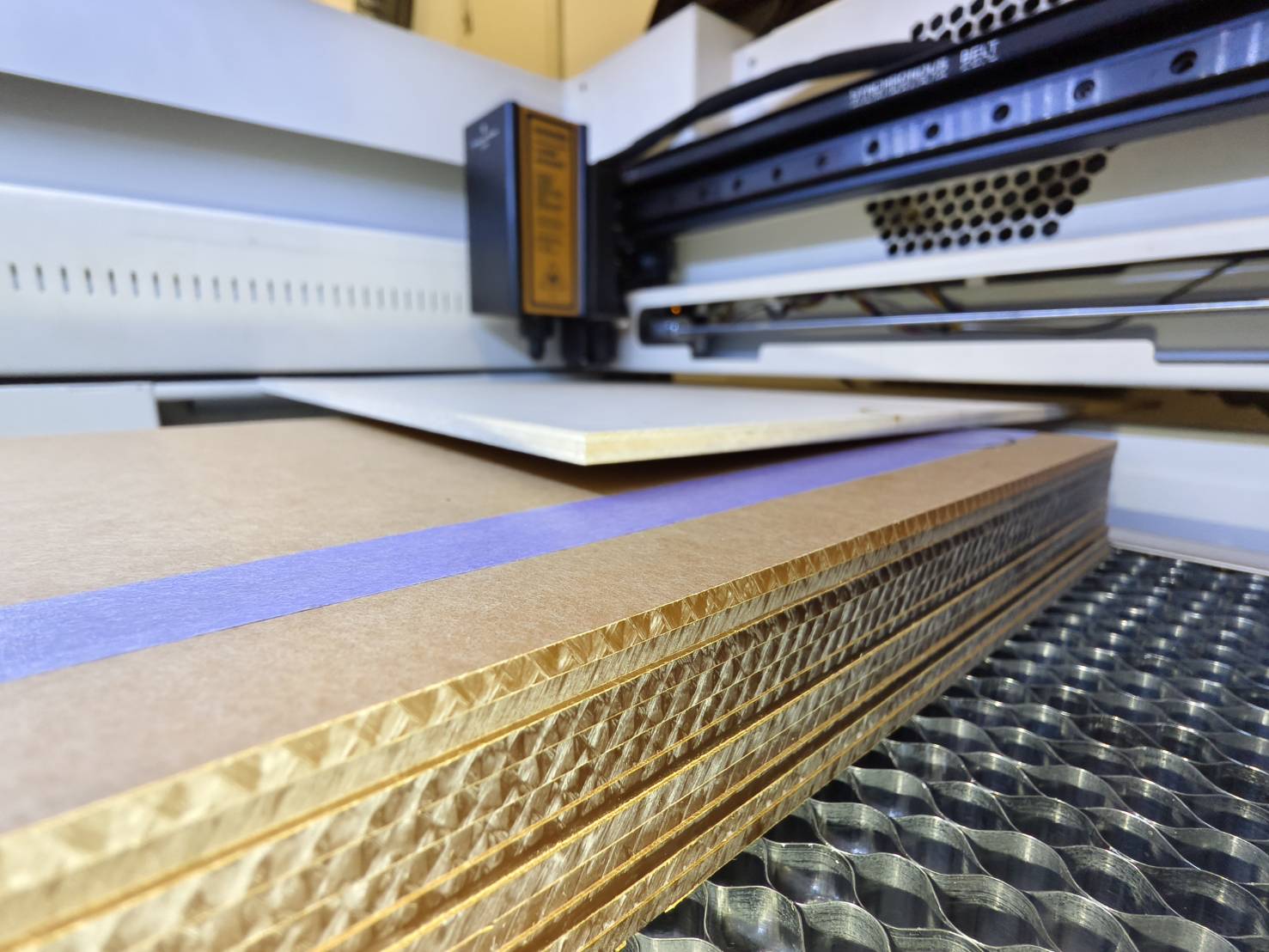

허니콤이나 하단 재료 위의 재료 가장자리 바로 옆에 종이 테이프를 붙이세요.
테이프는 각 조각의 위치를 맞추는 데 사용되며, 이 가이드의 뒷부분에서 사용 방법을 다룰 것입니다.
0 - 3 mm 두께 재료
|
||
|
||
3 - 15 mm 재료
|
||
|
||
|
||
중요 참고사항 |
|
|
|
|
|
|
|
1단계5
기기의 전원을 켜고 재료에 자동 초점을 맞추세요.
16단계
Ador의 회전 기능을 사용하려면 다음 소프트웨어 및 펌웨어 버전이 설치되어 있는지 확인하세요.
|

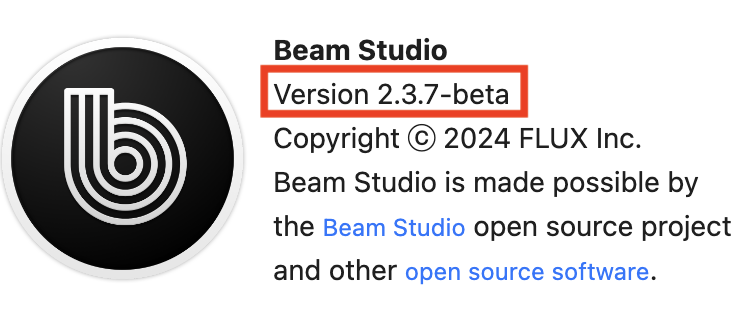

Beam Studio 버전 2.3.7 이상. (가이드) |

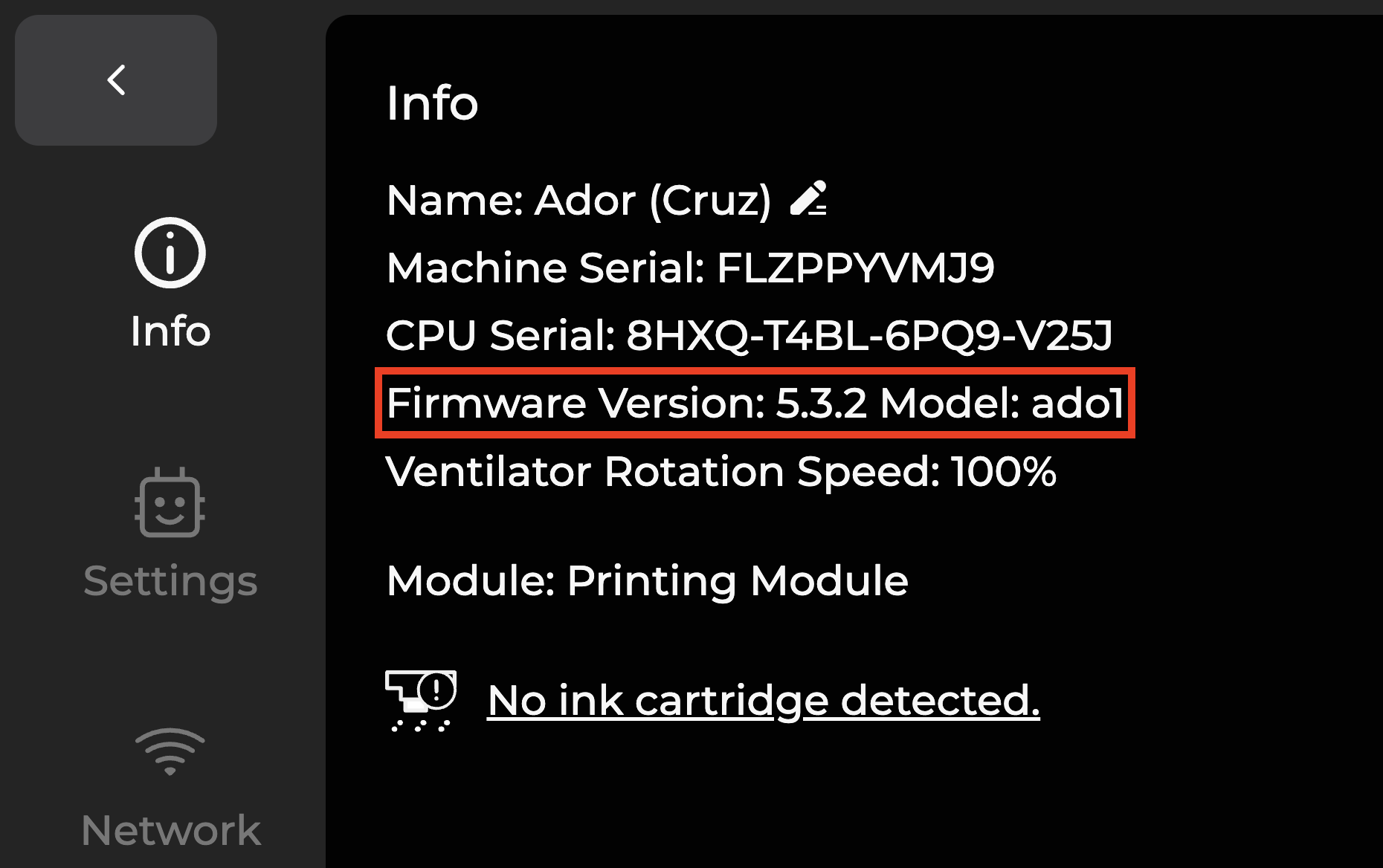

펌웨어 버전 5.3.2 이상. (가이드) |
|
|
17단계

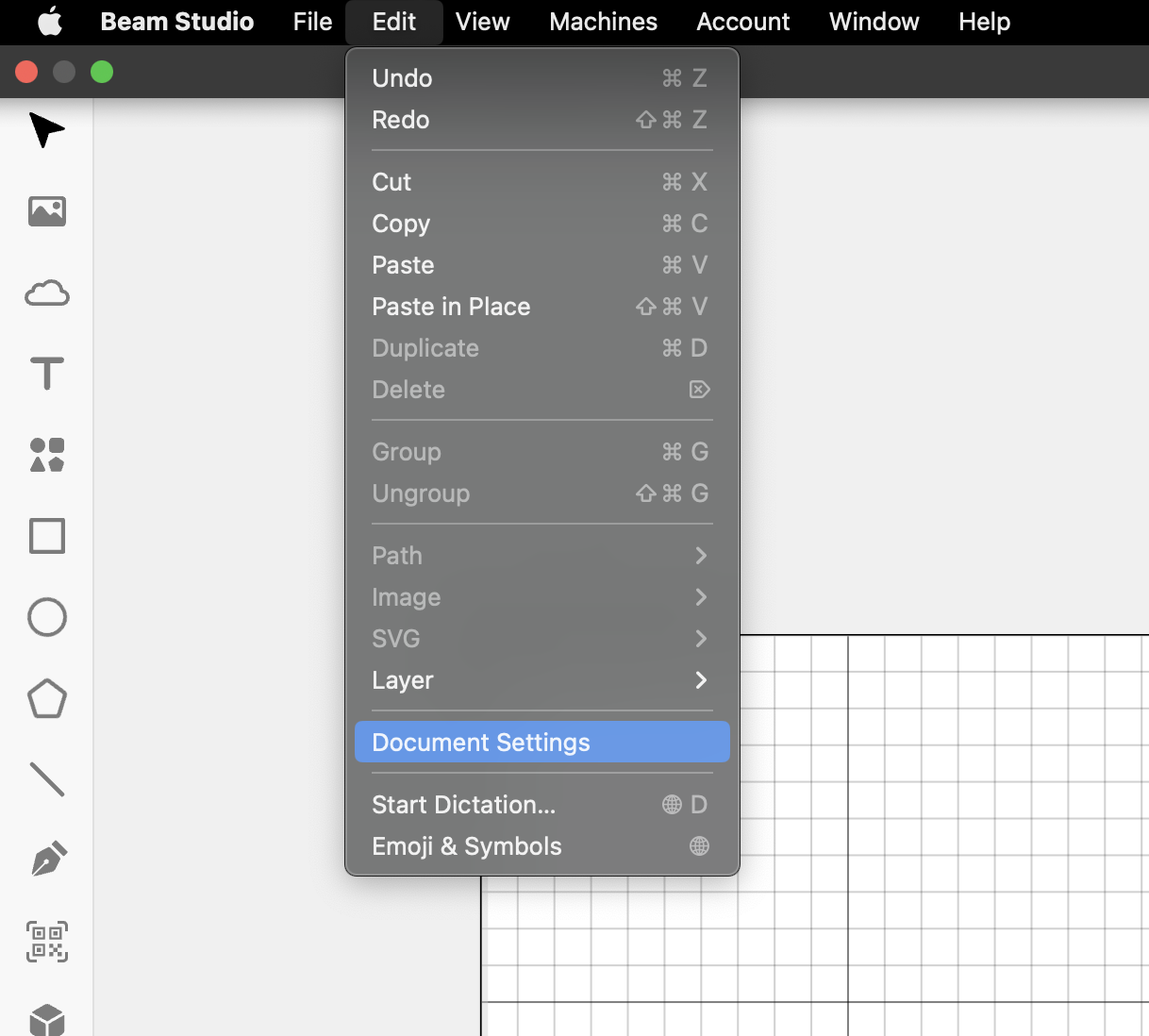

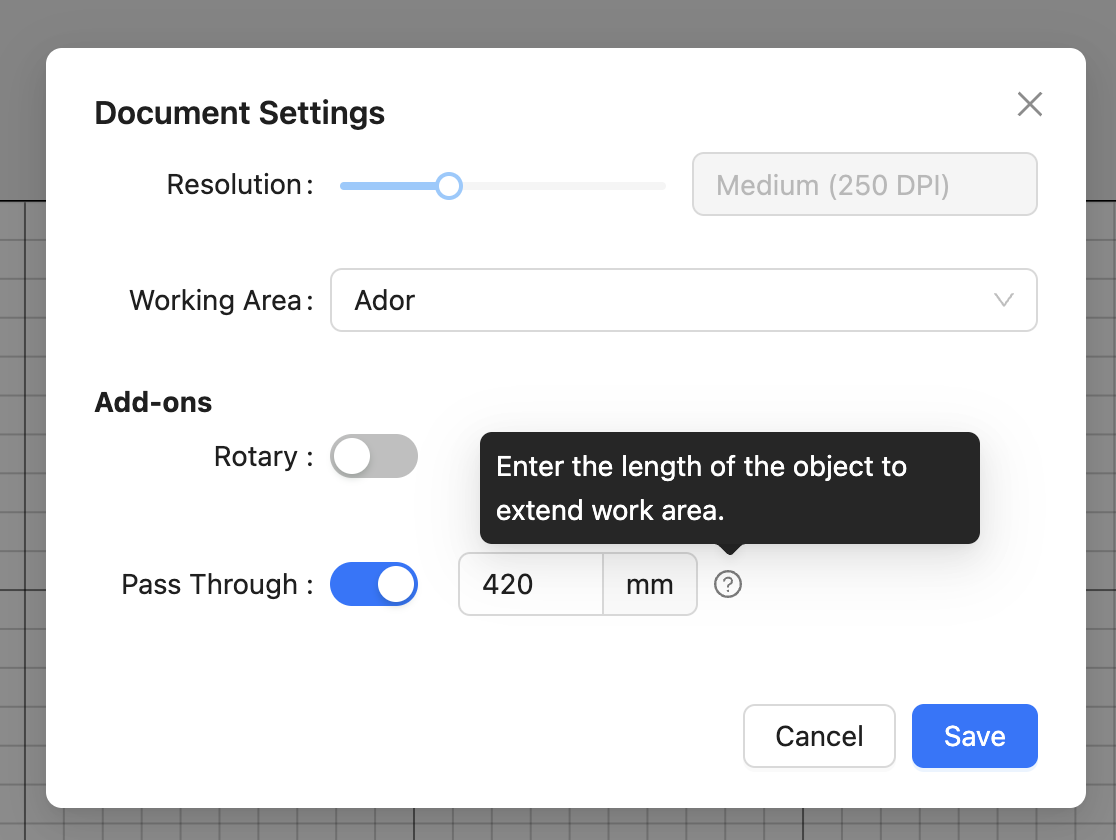

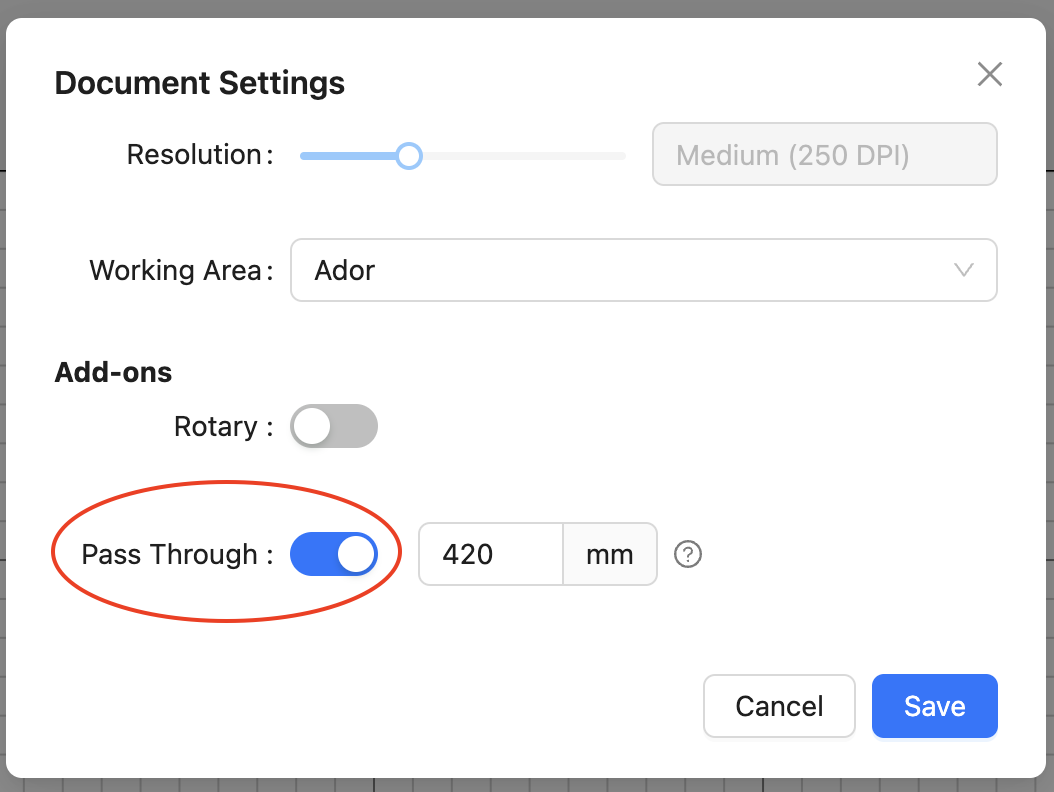

Beam Studio에서 관통 기능을 활성화하세요.
소재의 길이를 설정하세요.
18단계

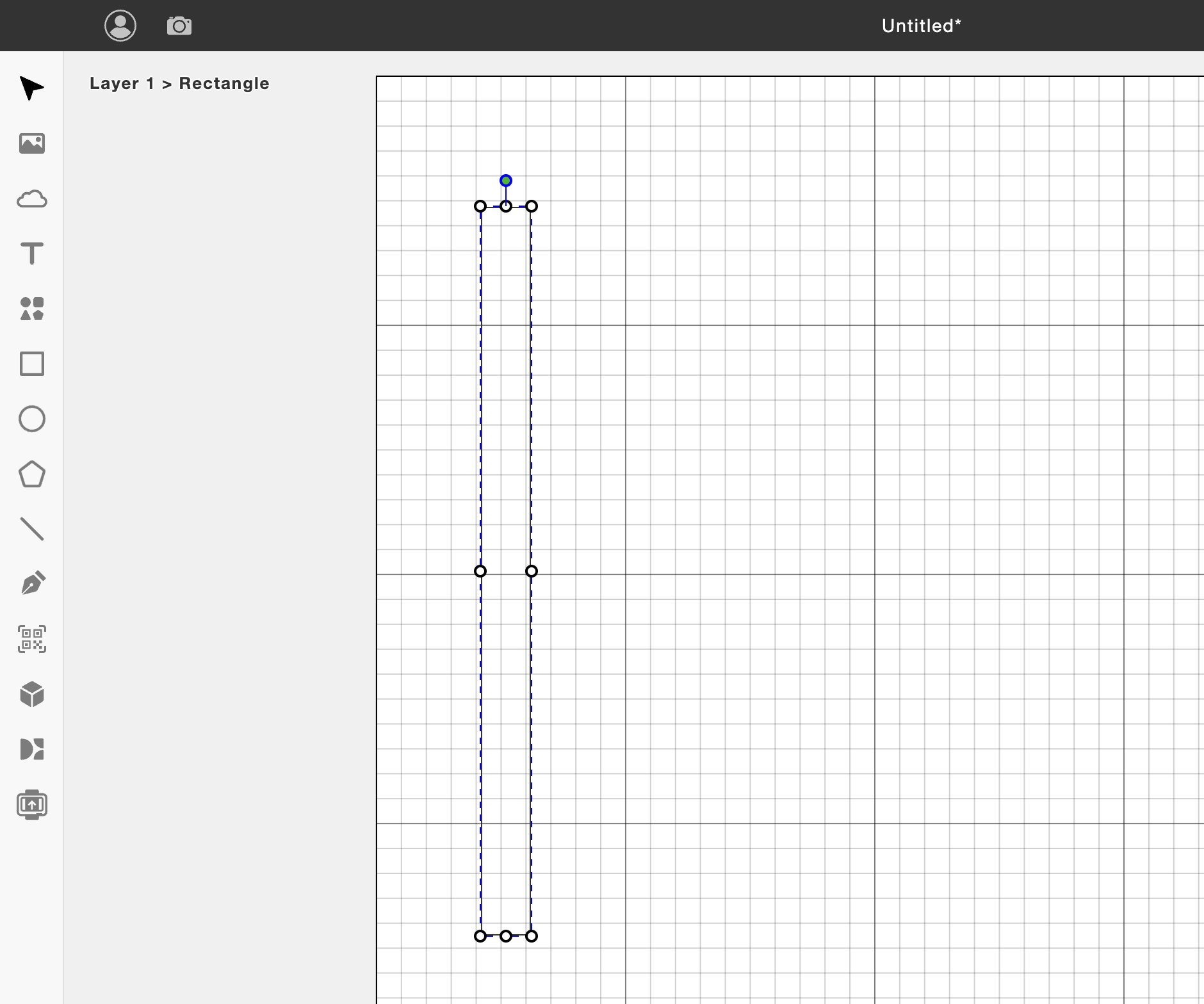

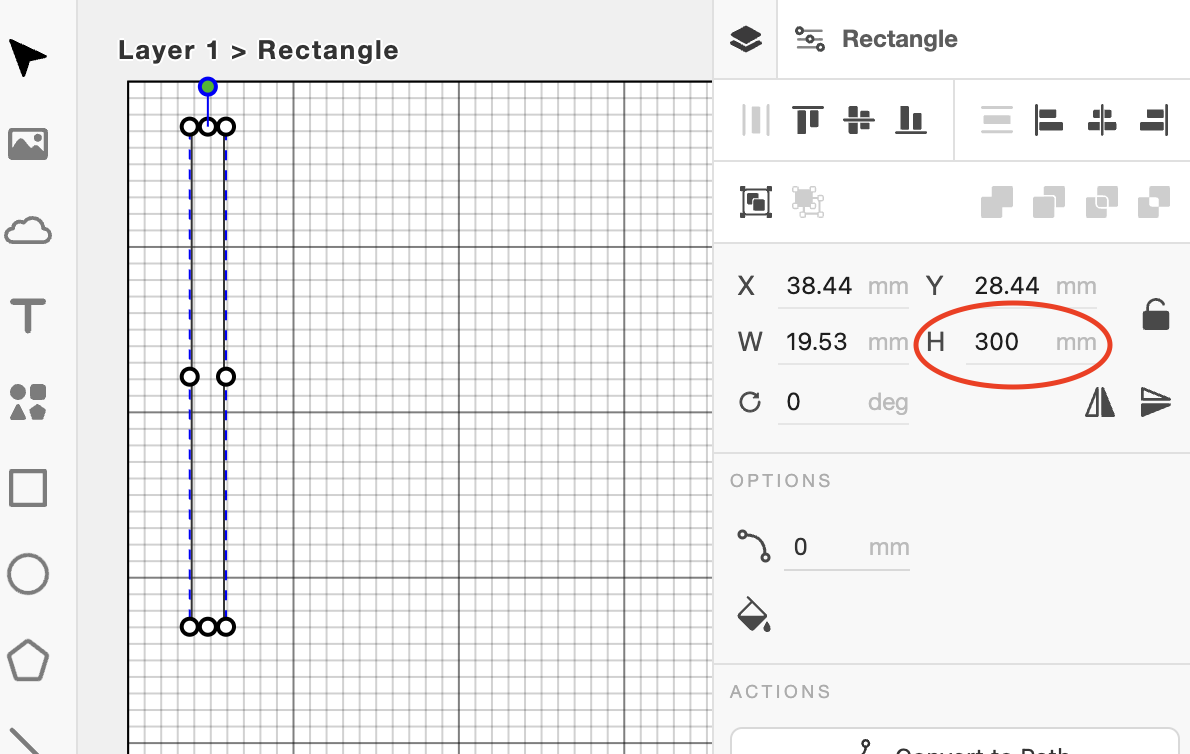

긴 직사각형을 그리거나 자신의 디자인을 불러오세요.
19단계

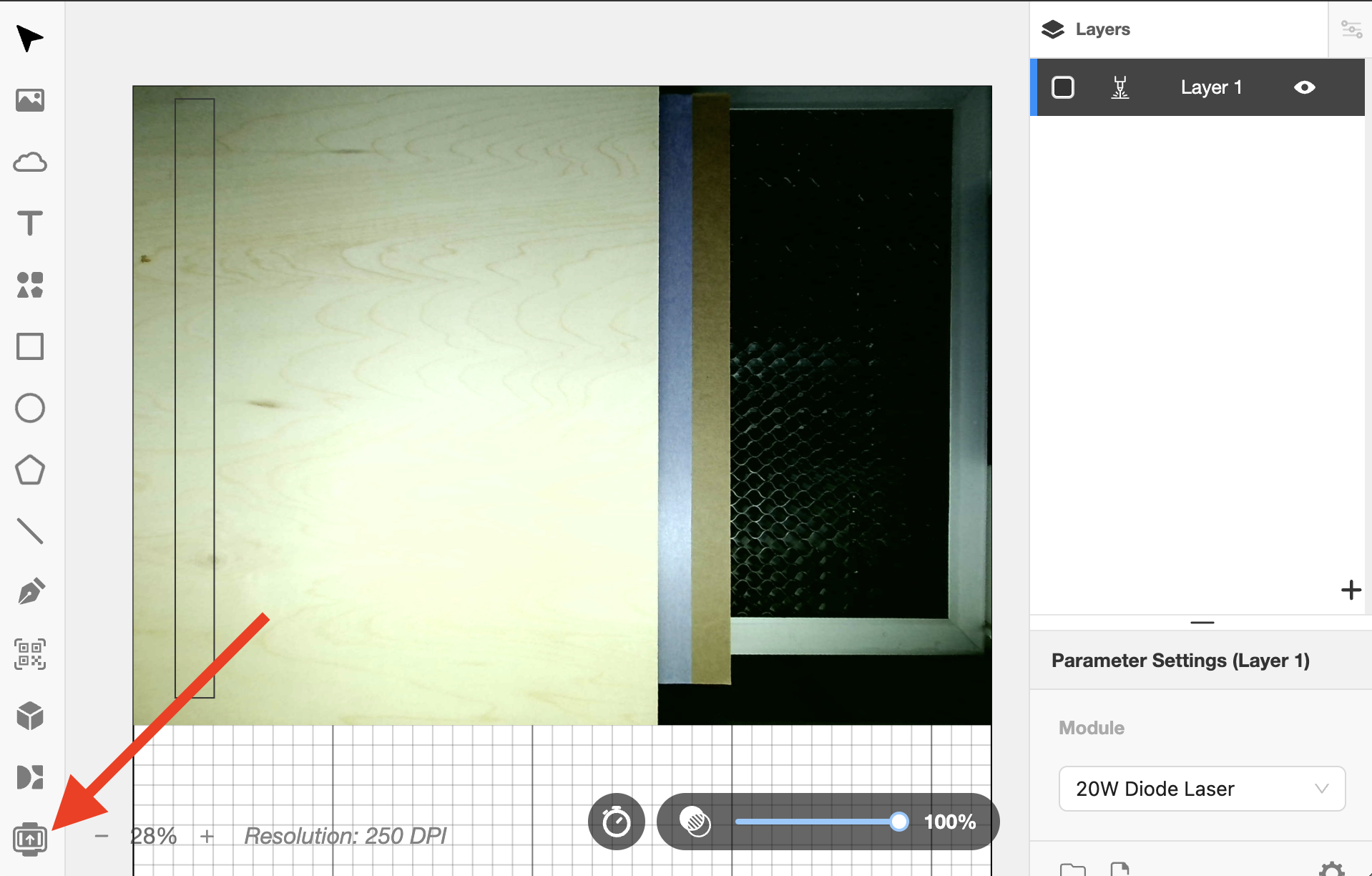

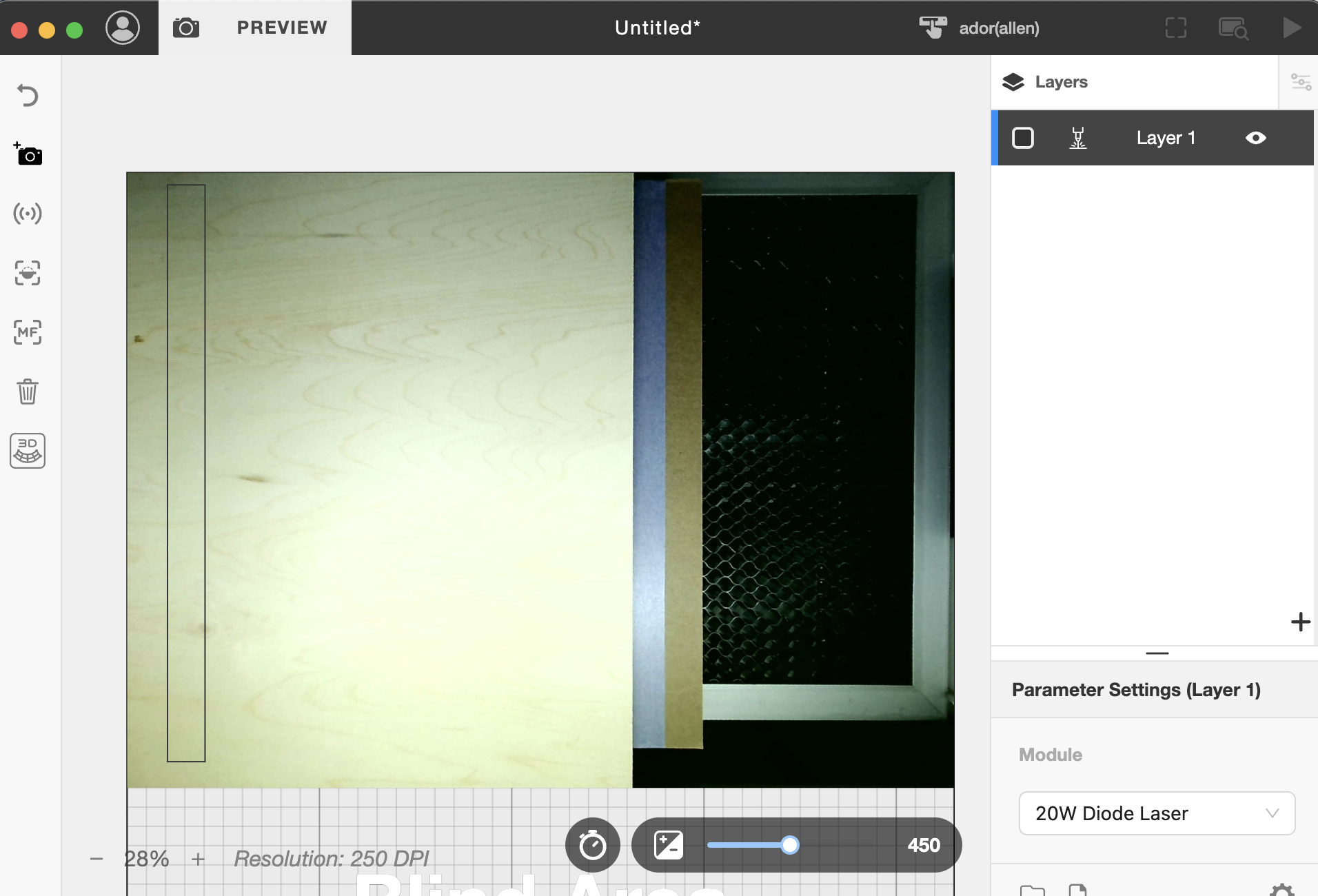

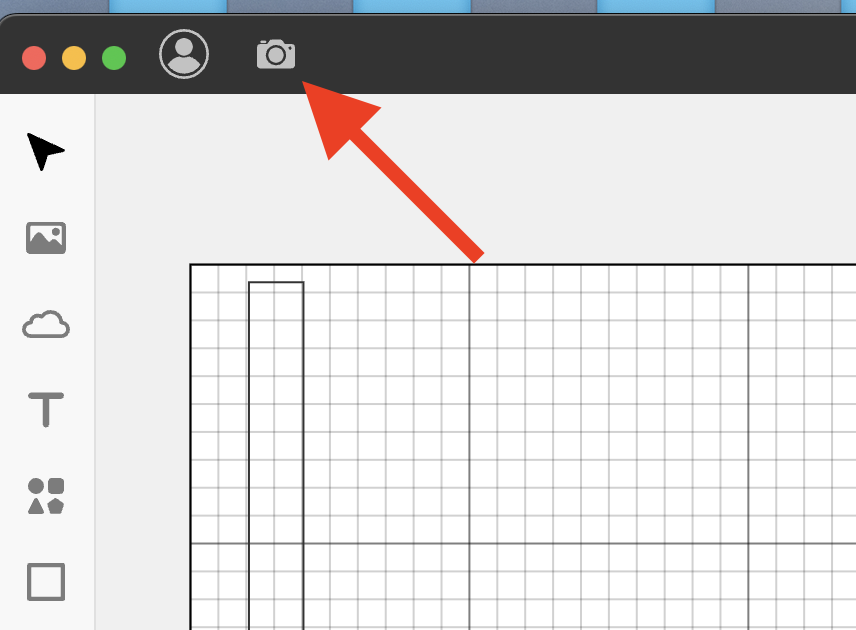

카메라 미리보기를 실행하세요.
20단계

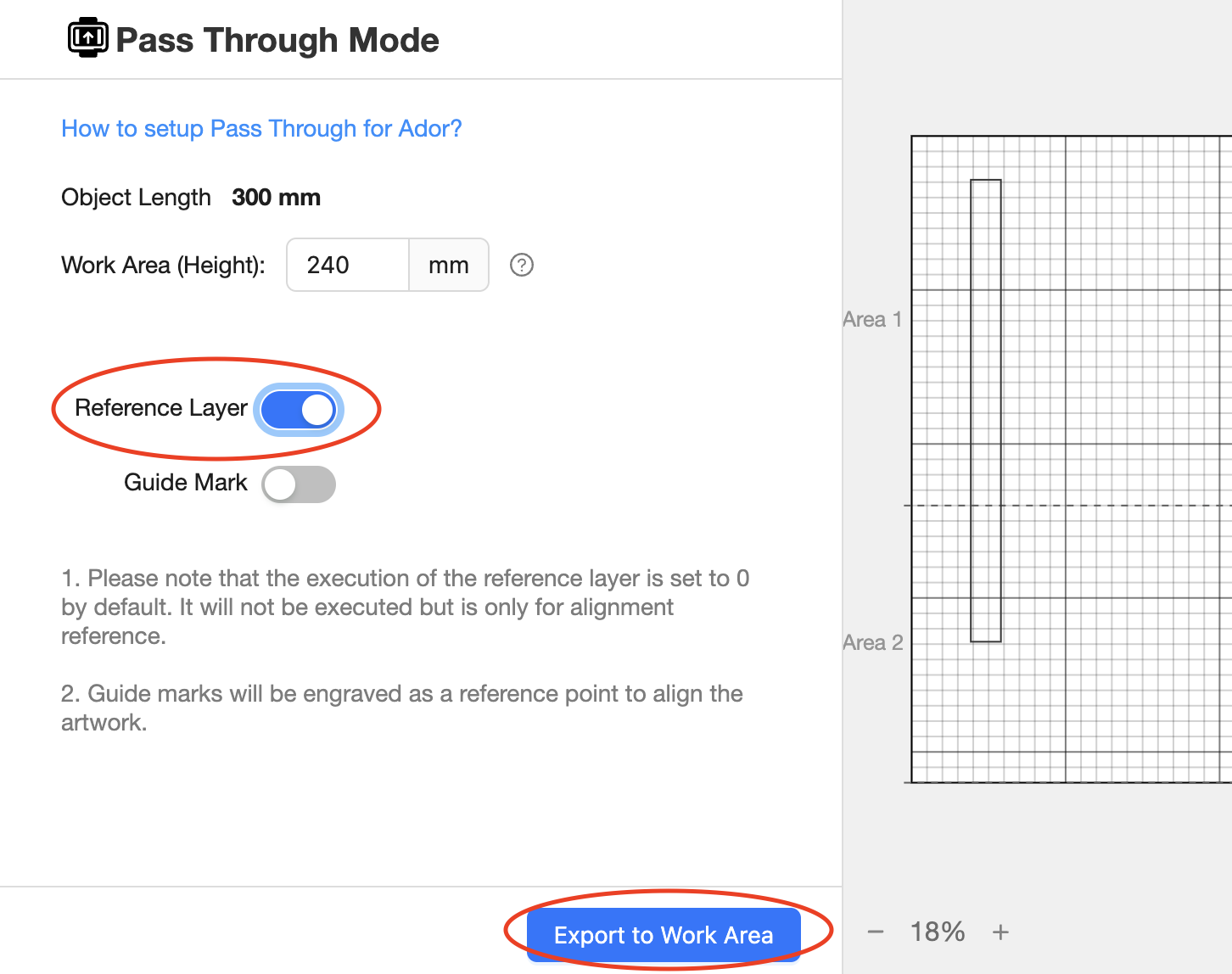

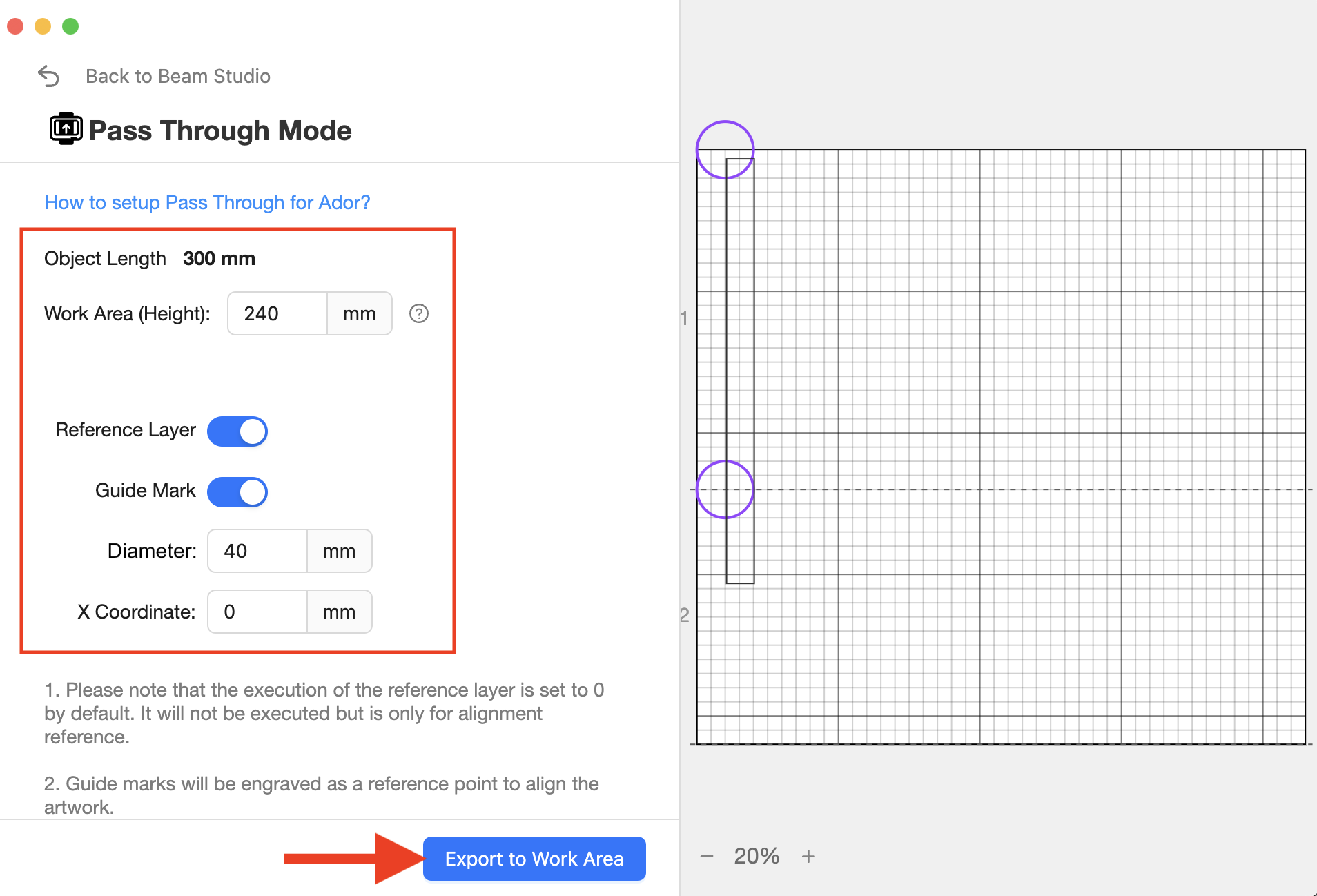

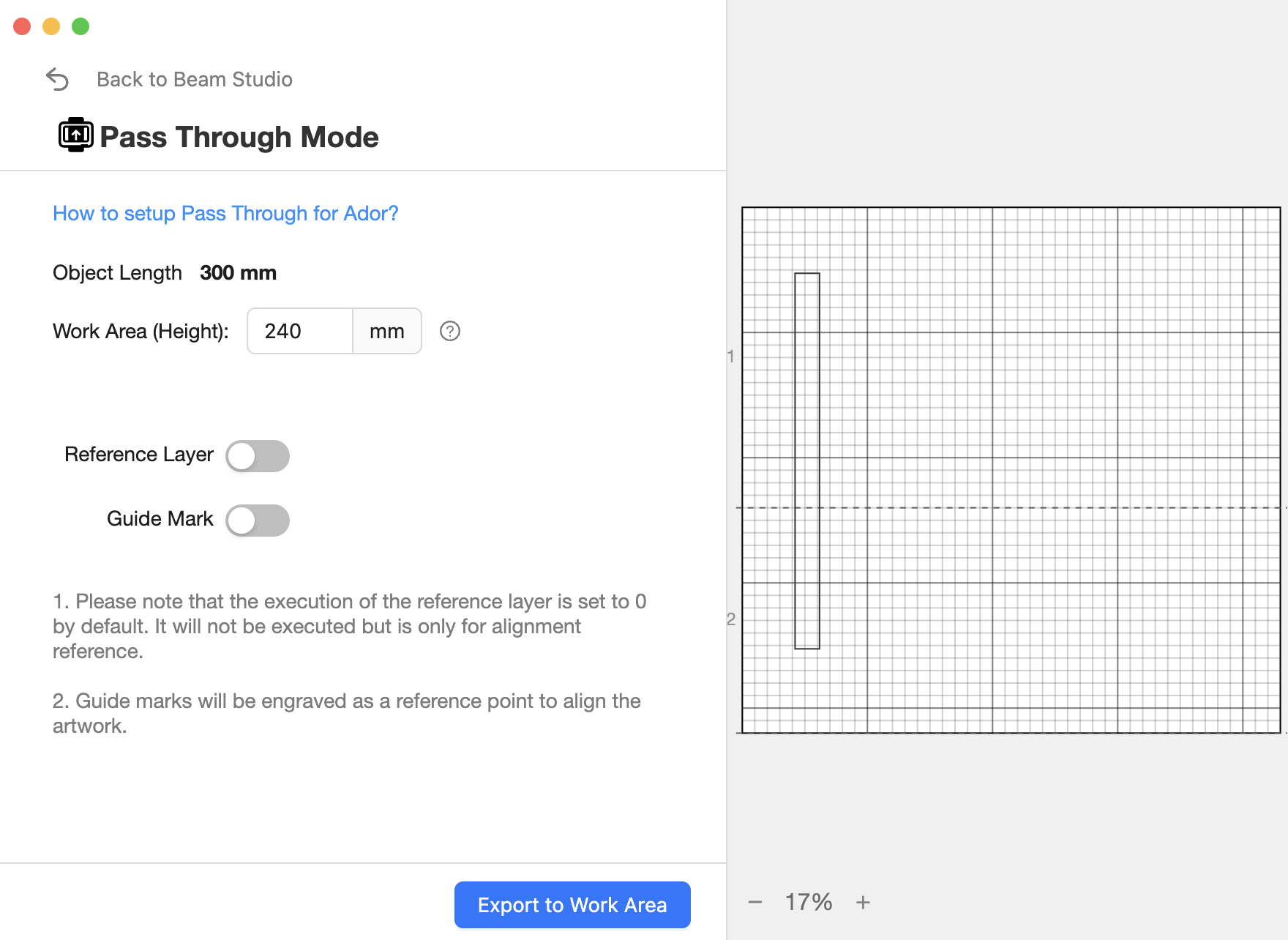

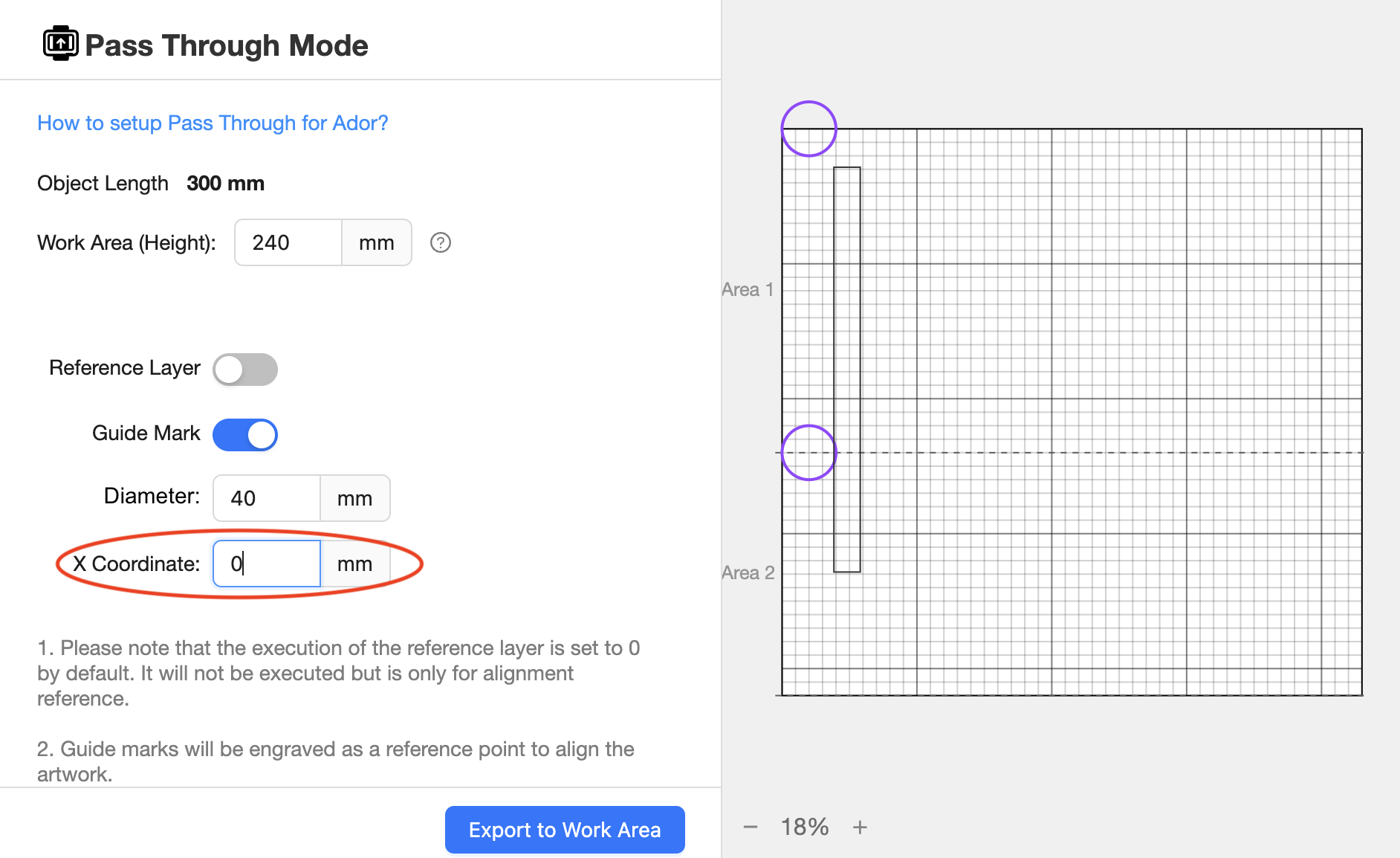

관통 설정을 열어주세요.
각 설정에 대한 설명

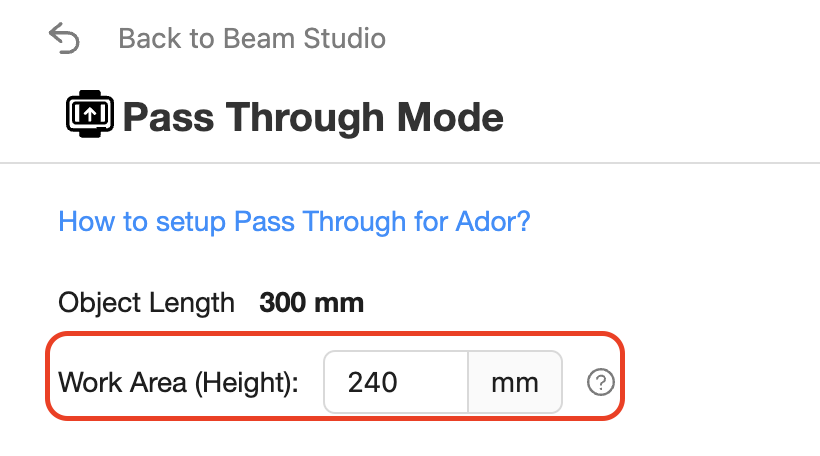

| 1. 객체 길이 | |
| 2. 작업 영역 (높이) | |
| 3. 기준 레이어 | |

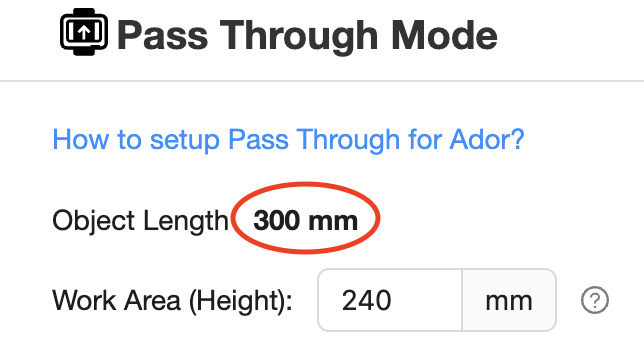

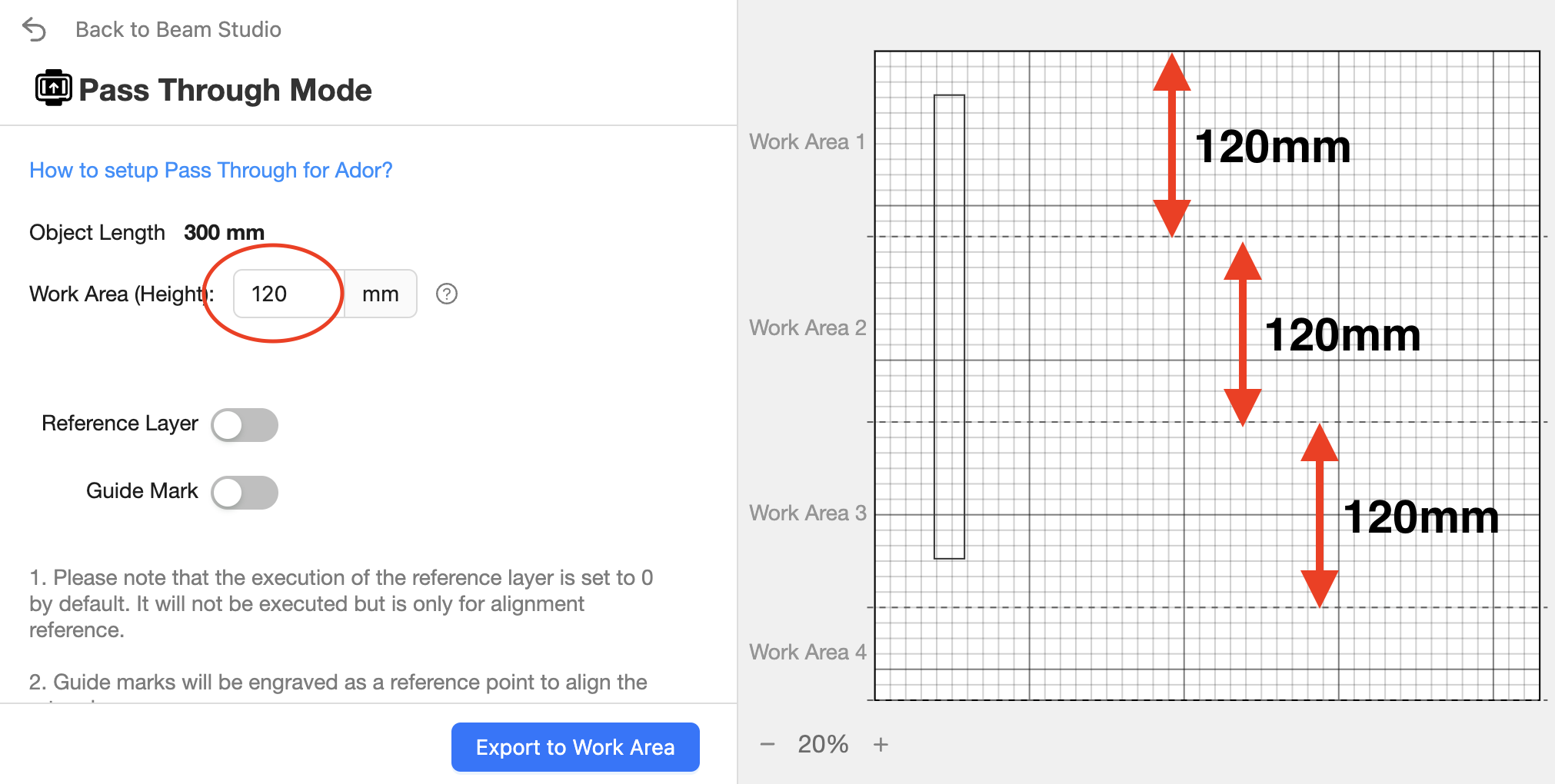

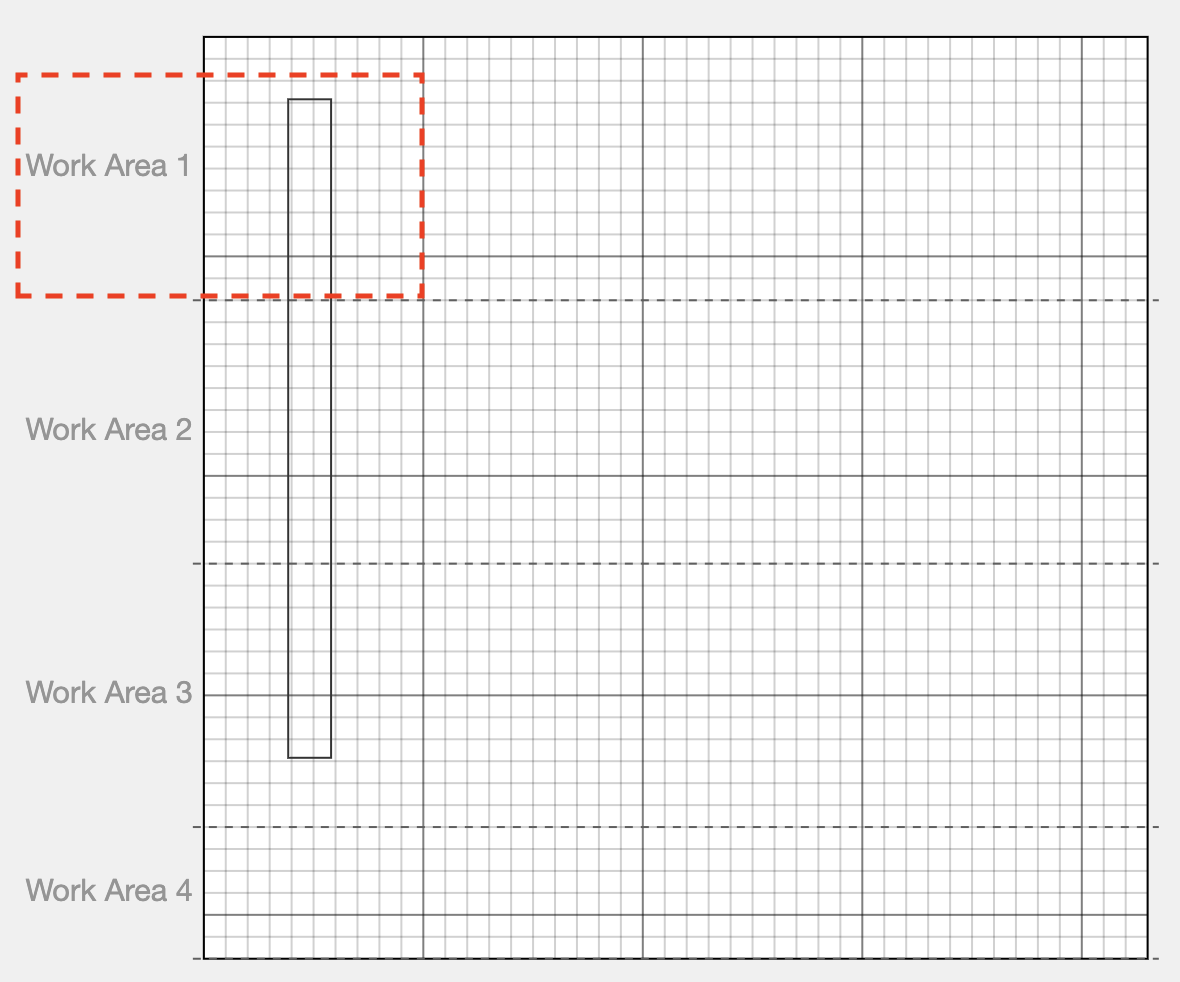

1. 객체 길이객체 길이는 소프트웨어에 의해 측정된 디자인 또는 가져온 파일의 길이입니다. |

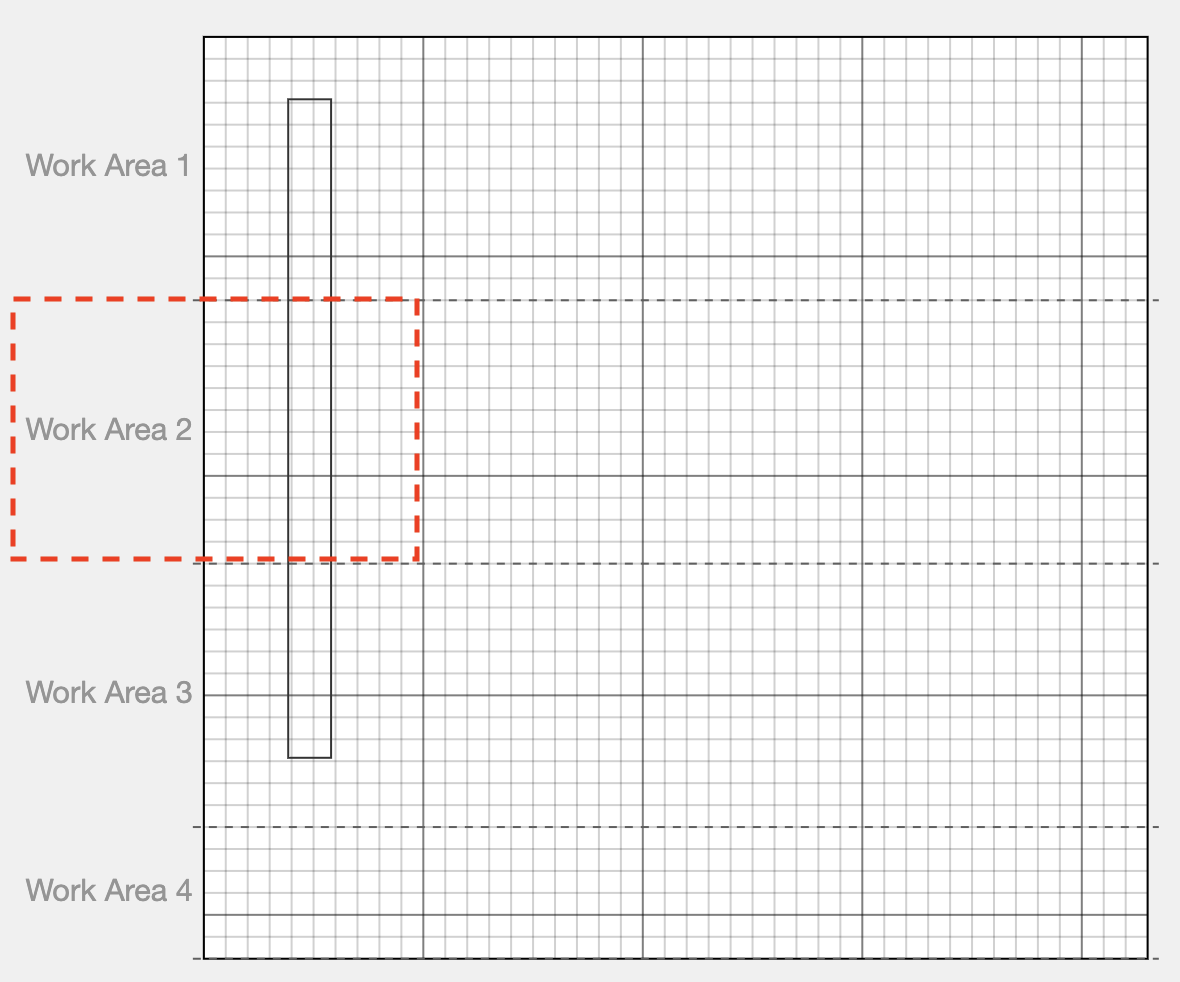

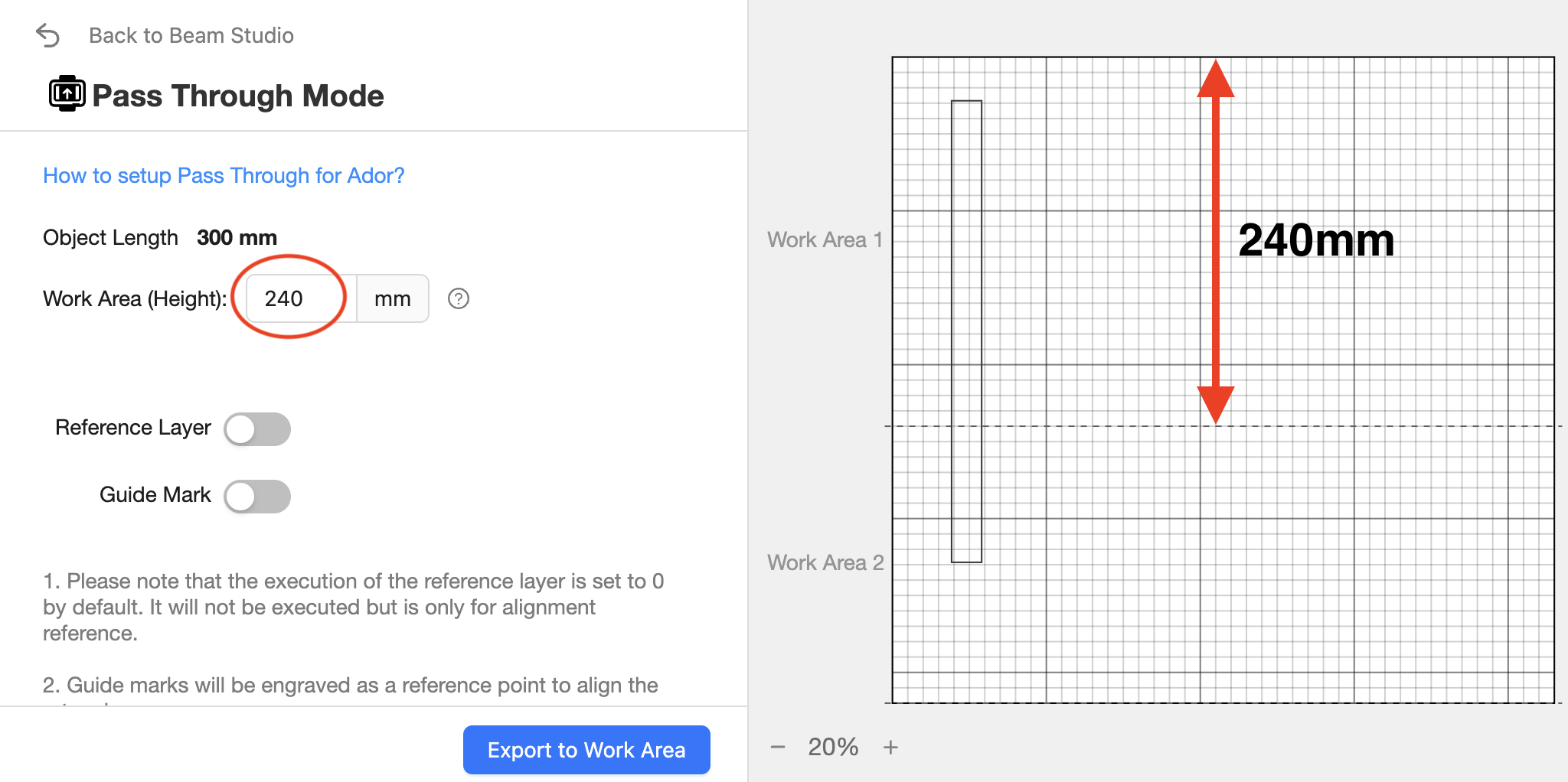

2. 작업 영역 (높이)작업 영역(높이)은 각 조각 섹션의 길이입니다.
|
3. 기준 레이어참조 레이어는 작업 영역으로 내보낸 후 섹션 수에 따라 자동으로 다른 레이어를 생성하는 도구입니다.
예시객체의 길이가 300mm인 경우, 작업 영역을 120mm로 설정하면 세 번의 조각이 필요하므로 세 개의 섹션이 생성되며, 이는 세 개의 레이어를 나타내고 서로 다른 레이어가 객체의 다른 섹션을 조각하는 것을 확인할 수 있습니다.
|
4. 가이드 마크가이드 마크는 각 조각 섹션 사이의 마감선을 정렬하는 데 사용되는 도구입니다.
가이드 마크에 대한 추가 설정

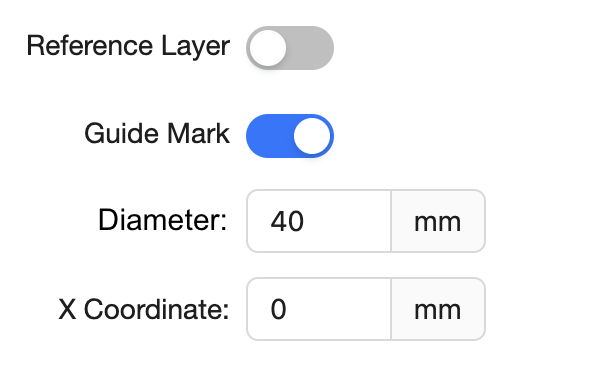

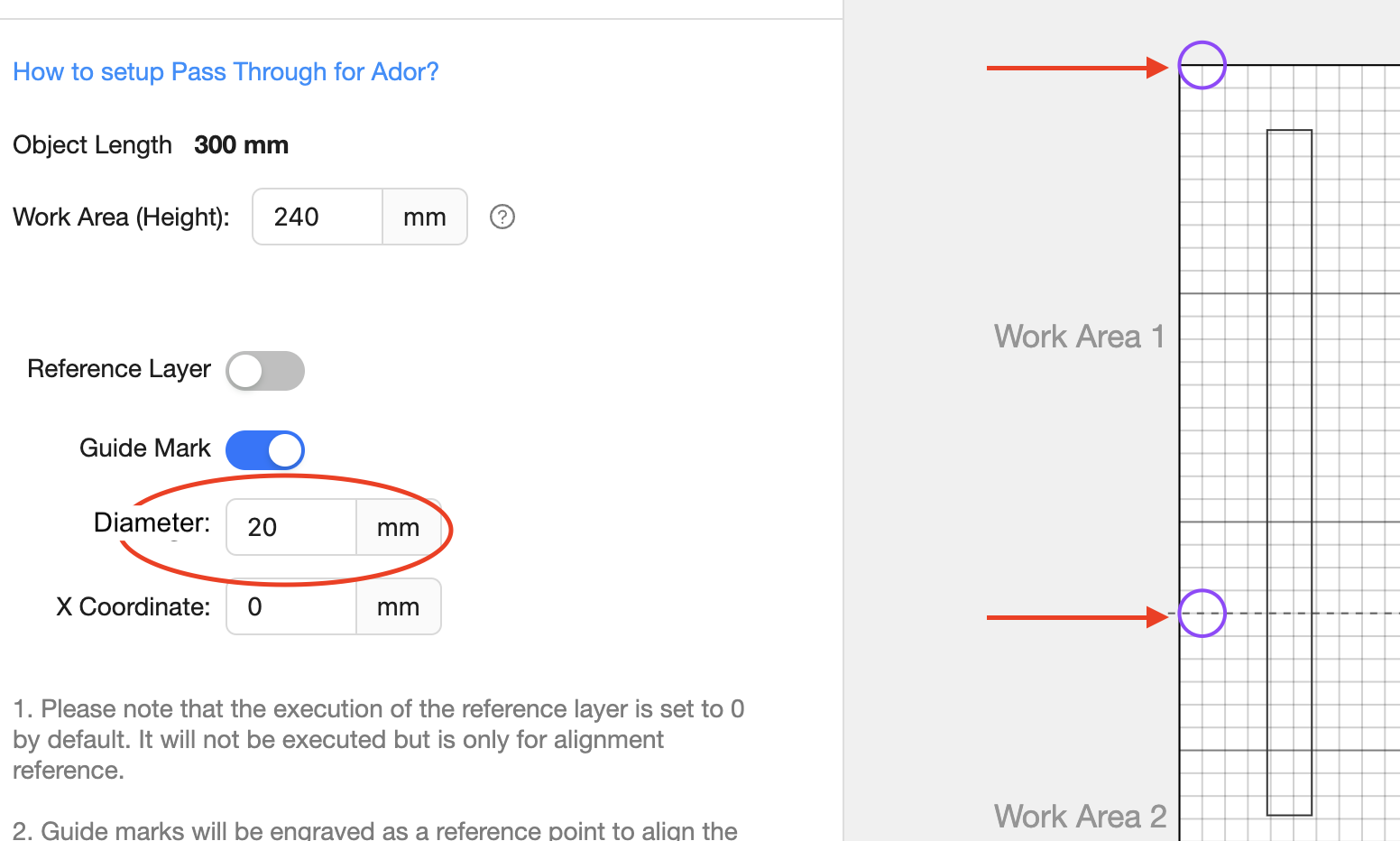

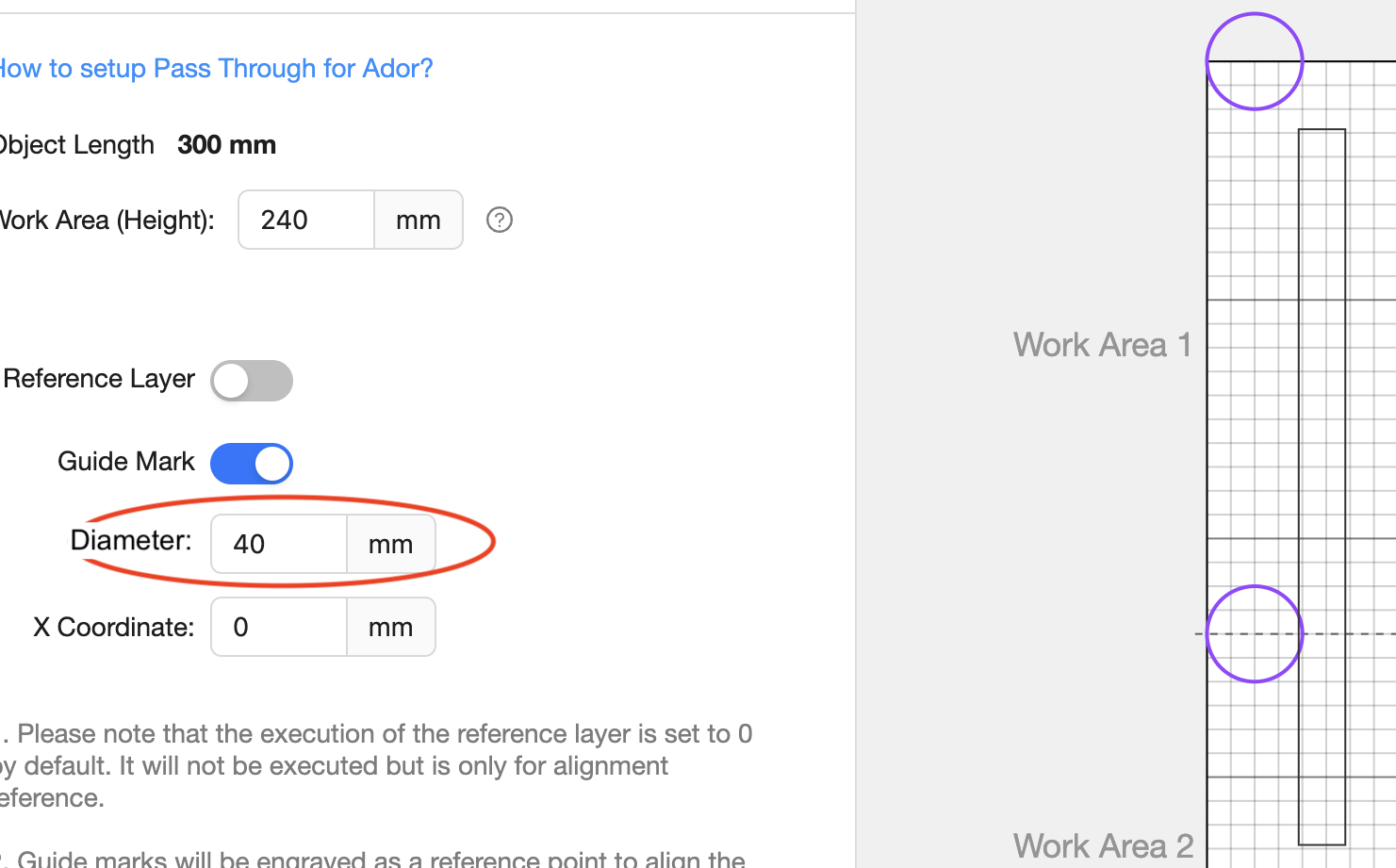

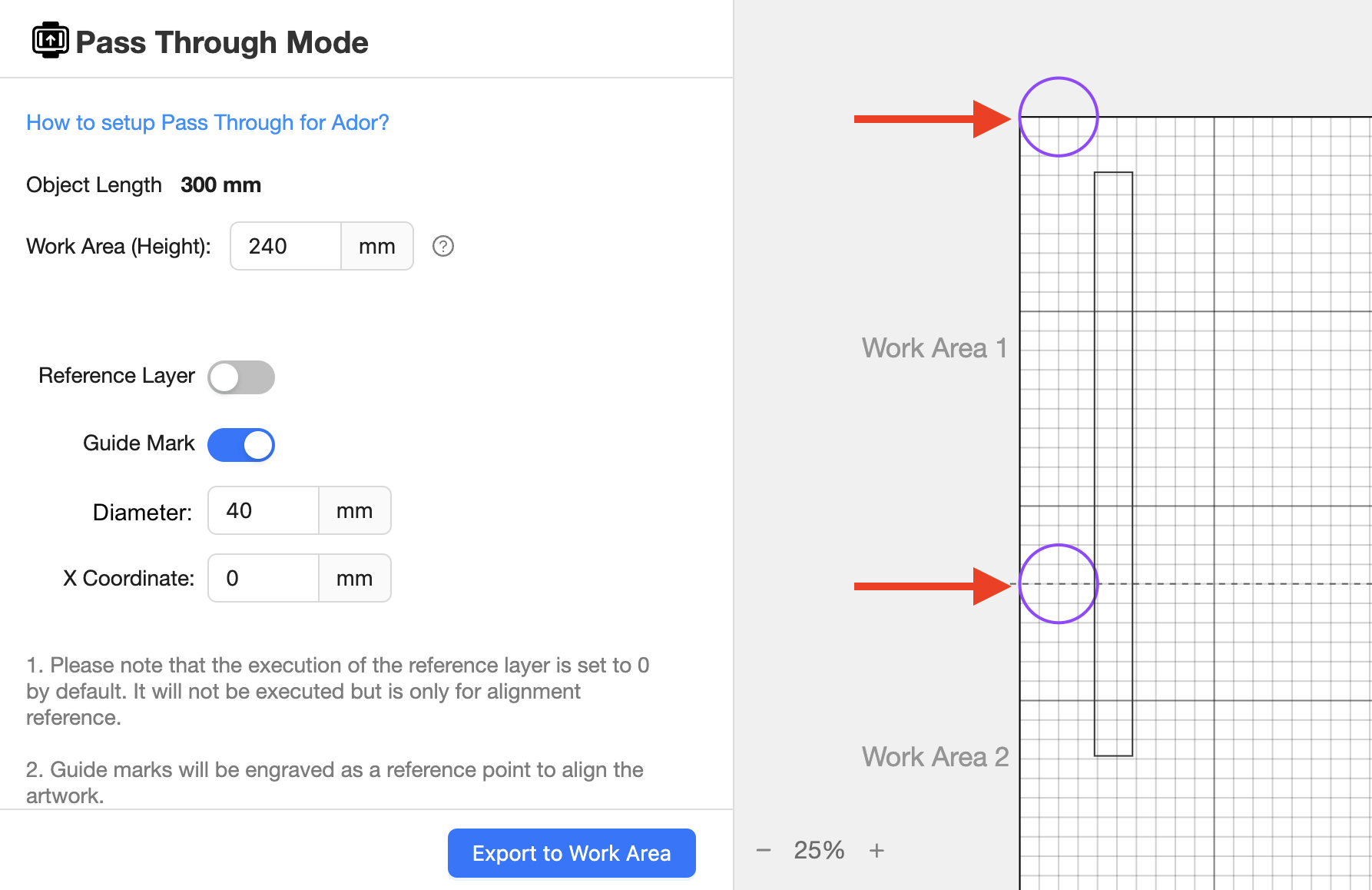

1. 지름 지름 설정은 원의 크기이며, 기본값은 40mm입니다.
2. X 좌표 X 좌표 설정은 두 원의 위치로, 재료의 크기에 따라 달라지며 기본값은 390mm입니다.
|
21단계
필요한 경우 디자인 또는 파일에 따라 관통 설정을 변경하십시오.
제 예제를 따르는 경우, 사각형을 조각하기 위해 아래 설정을 사용할 수 있습니다.

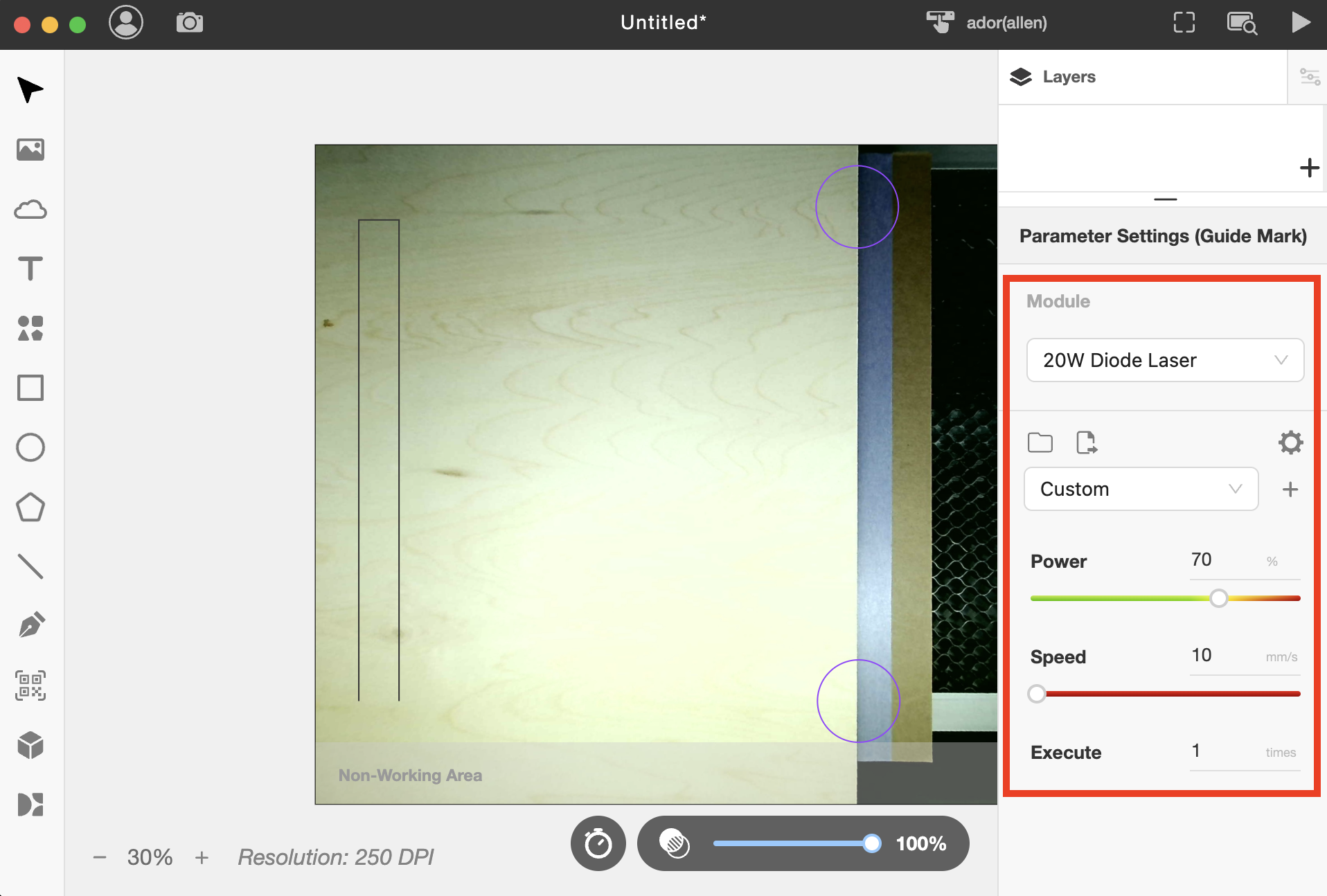

22단계

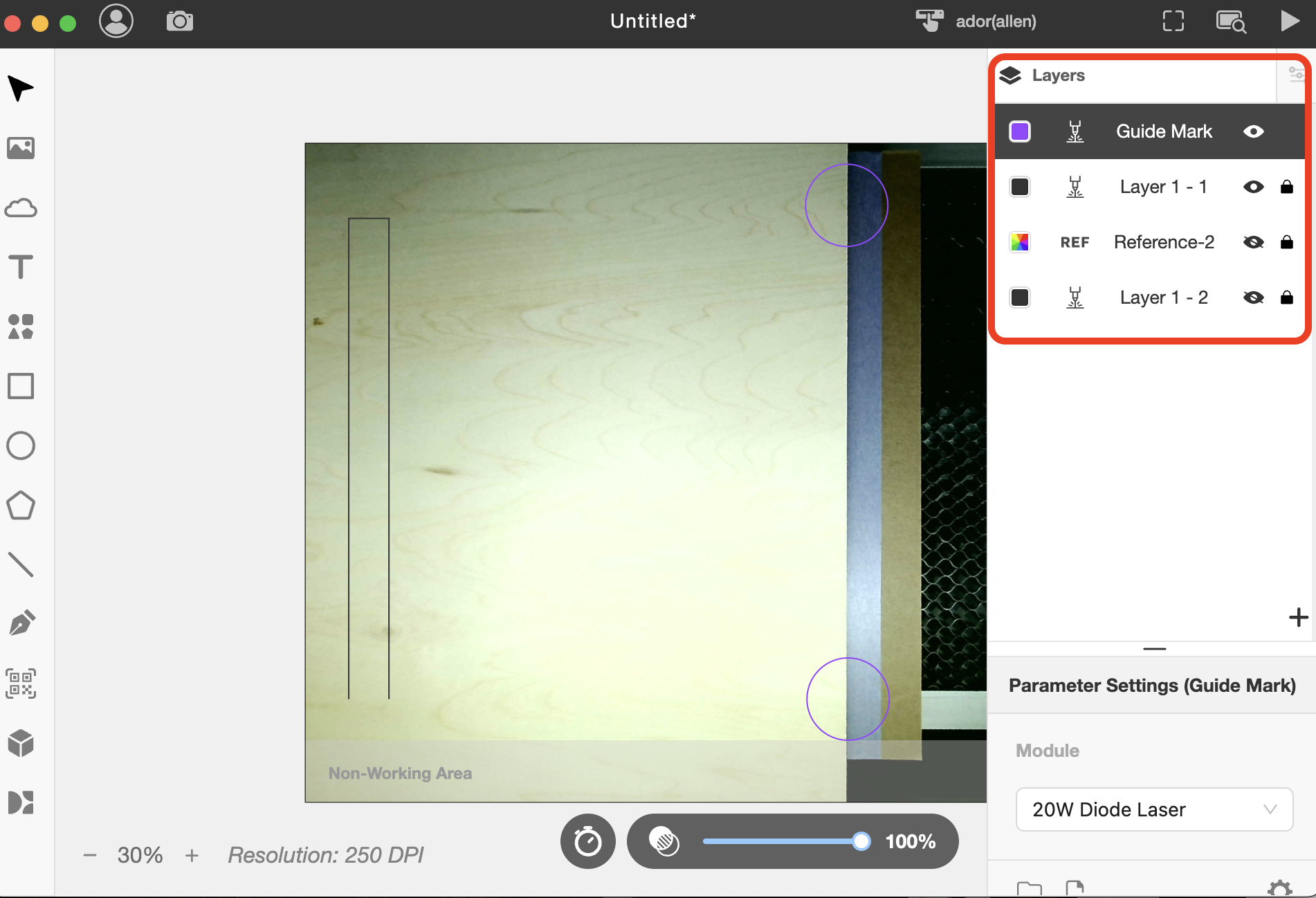

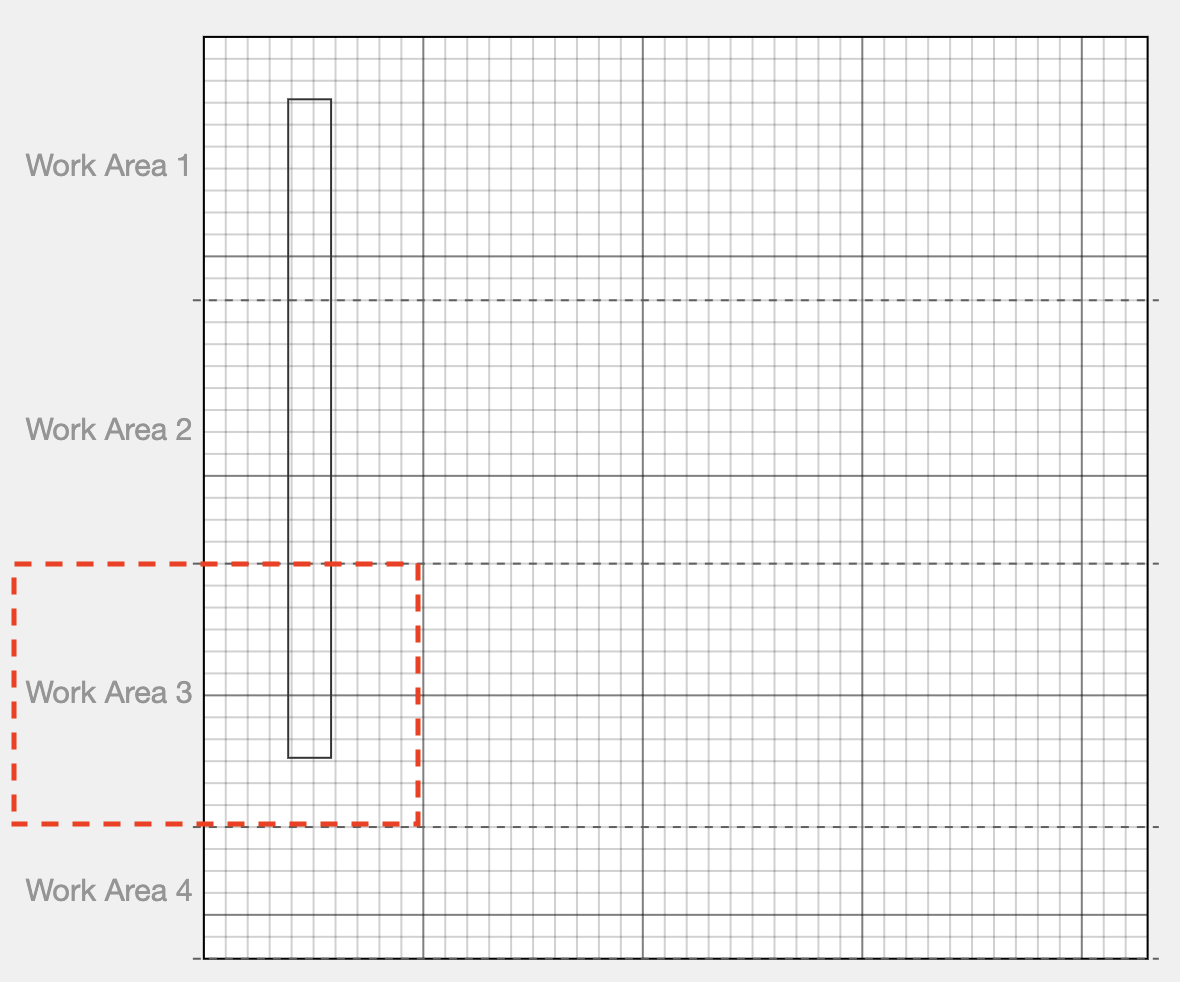

내보내기 후, 자동 생성된 레이어와 두 개의 원이 표시됩니다.

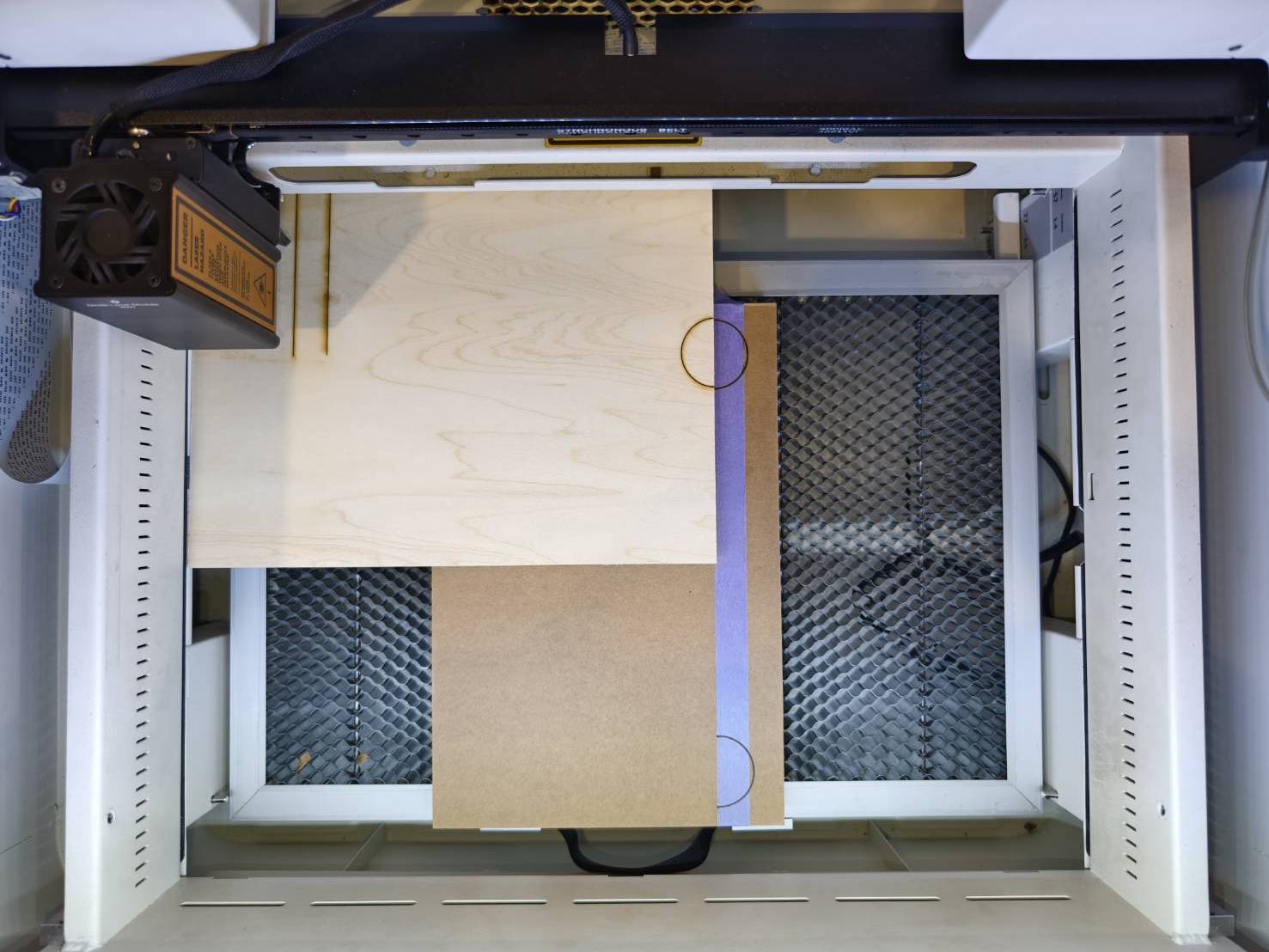

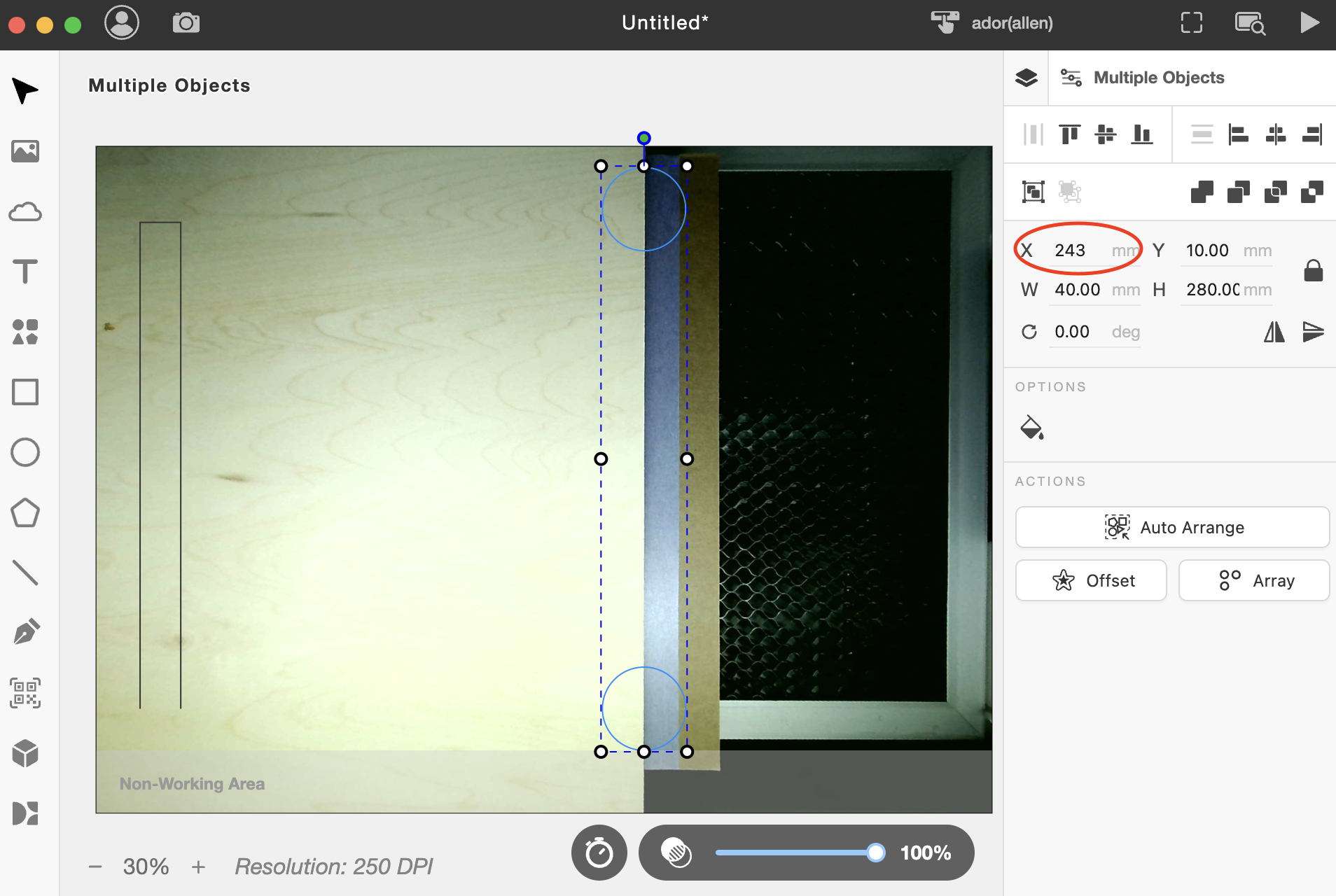

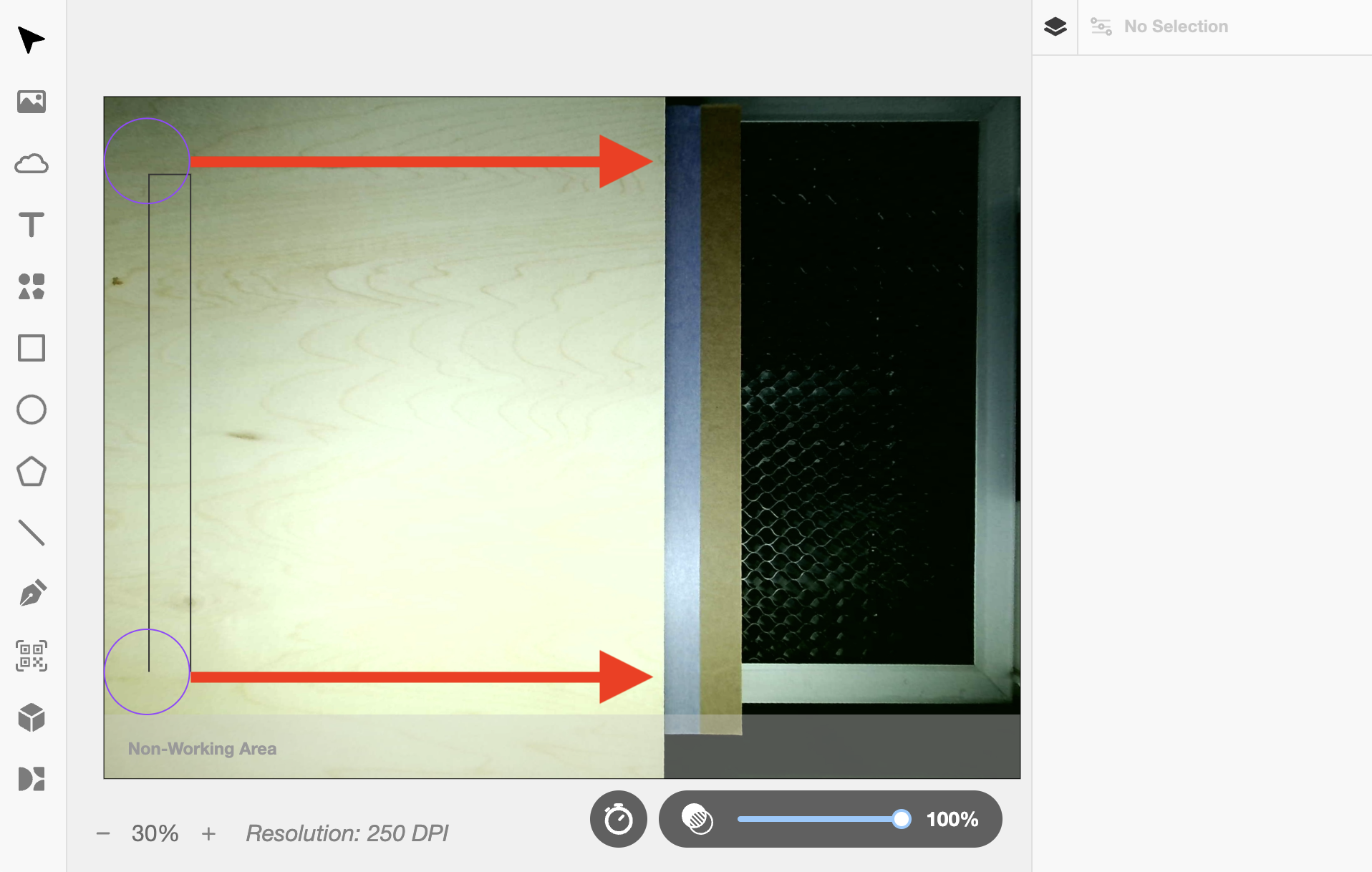

원을 이동하여 절반은 재료 안에, 나머지 절반은 테이프 위에 오도록 합니다.
(원을 이동하기 위해 X축 값을 변경하는 것이 권장됩니다.)
23단계
재료에 따라 파라미터를 설정하고 모든 레이어의 파라미터를 변경해야 합니다.

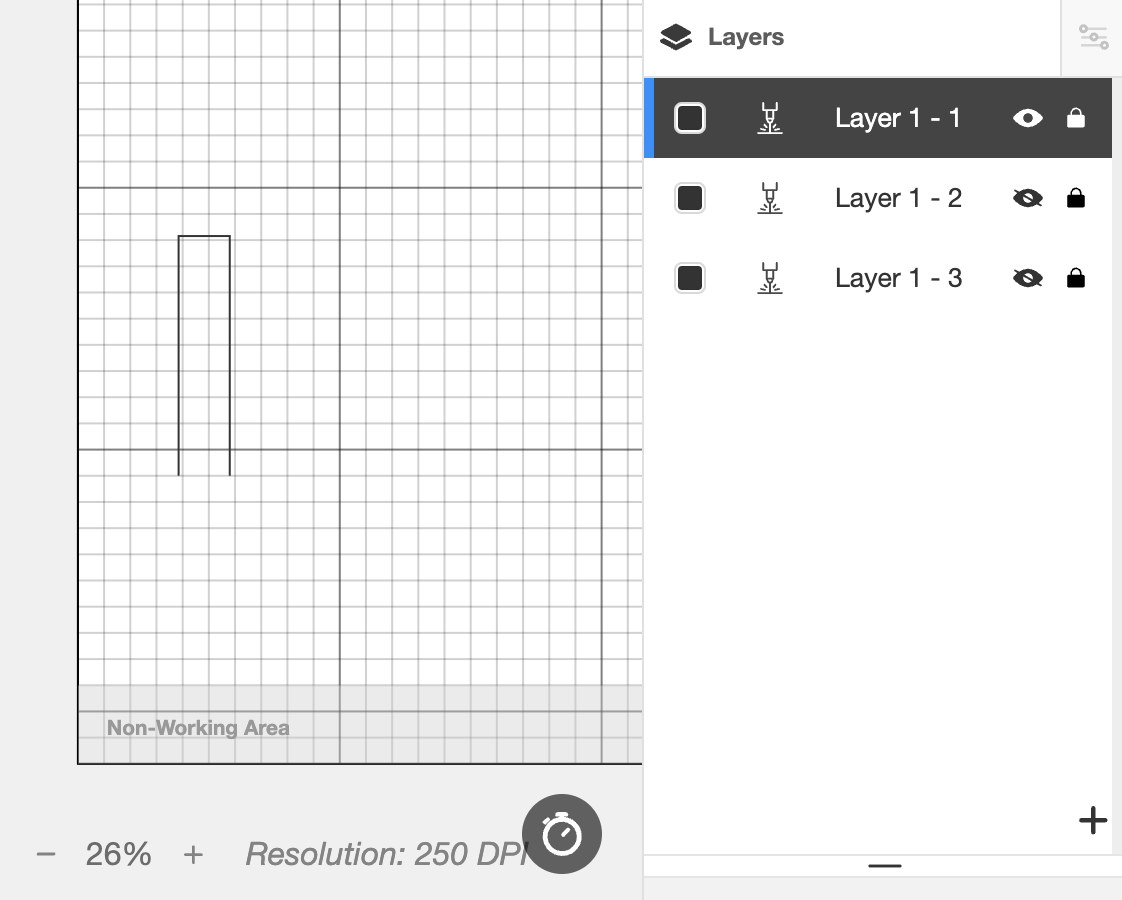

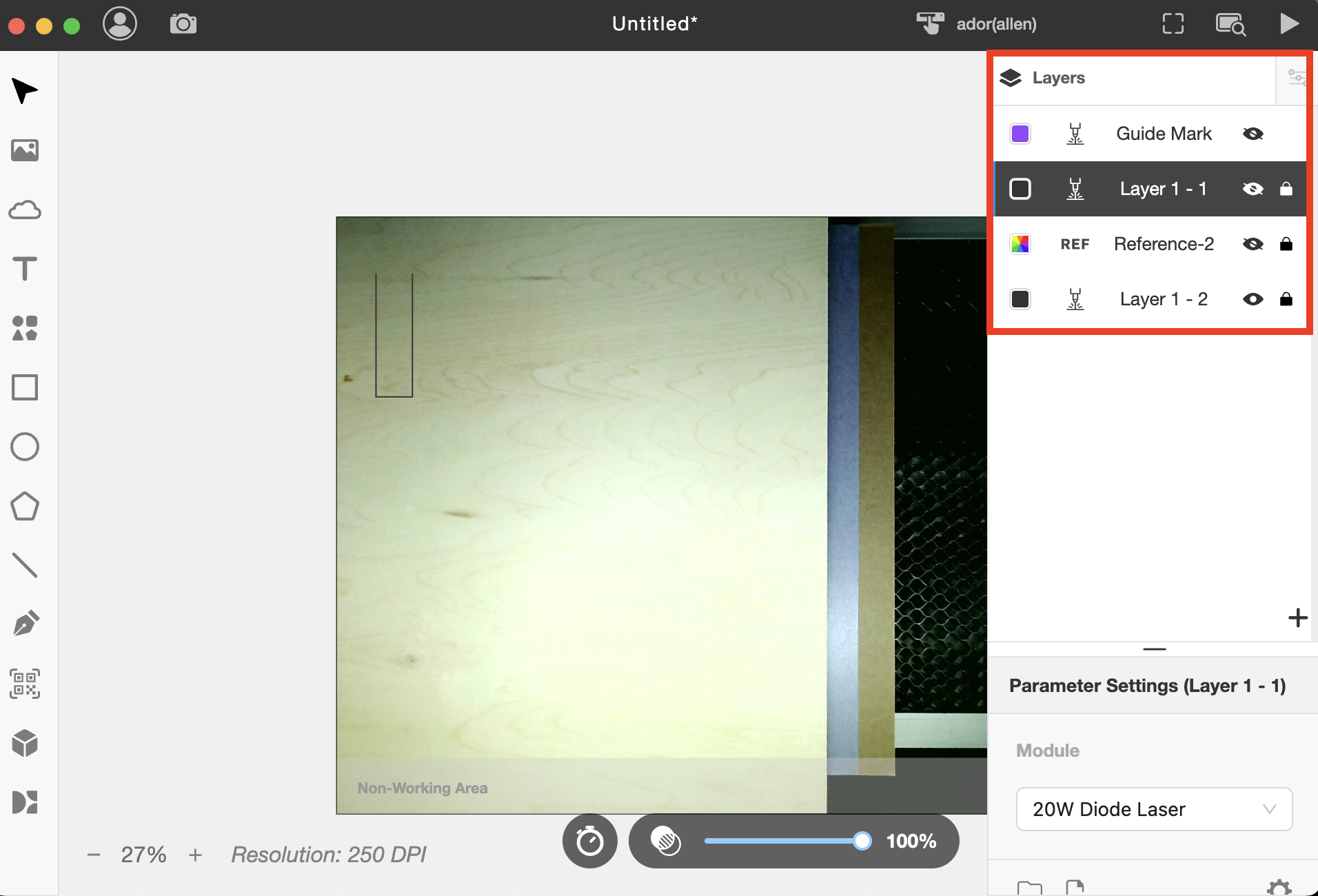

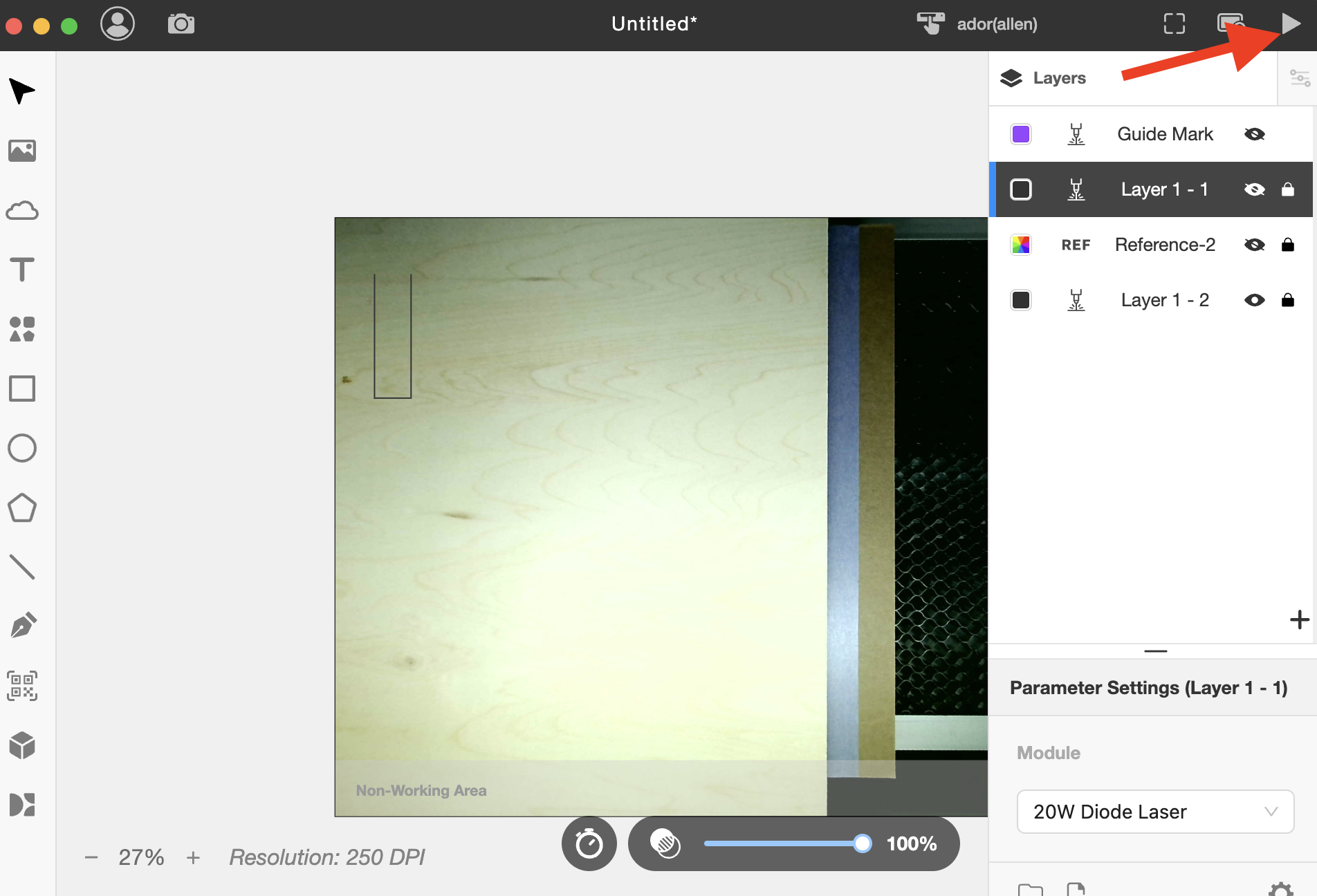

레이어 1과 가이드 마크만 활성화하십시오. 나머지는 숨기십시오. 나중에 조각될 것입니다.
24단계
작업을 시작하십시오.
(레이어 1과 가이드 마크만 활성화되어 있는지 확인하십시오. 다른 레이어는 숨겨져 있어야 합니다.)
25단계

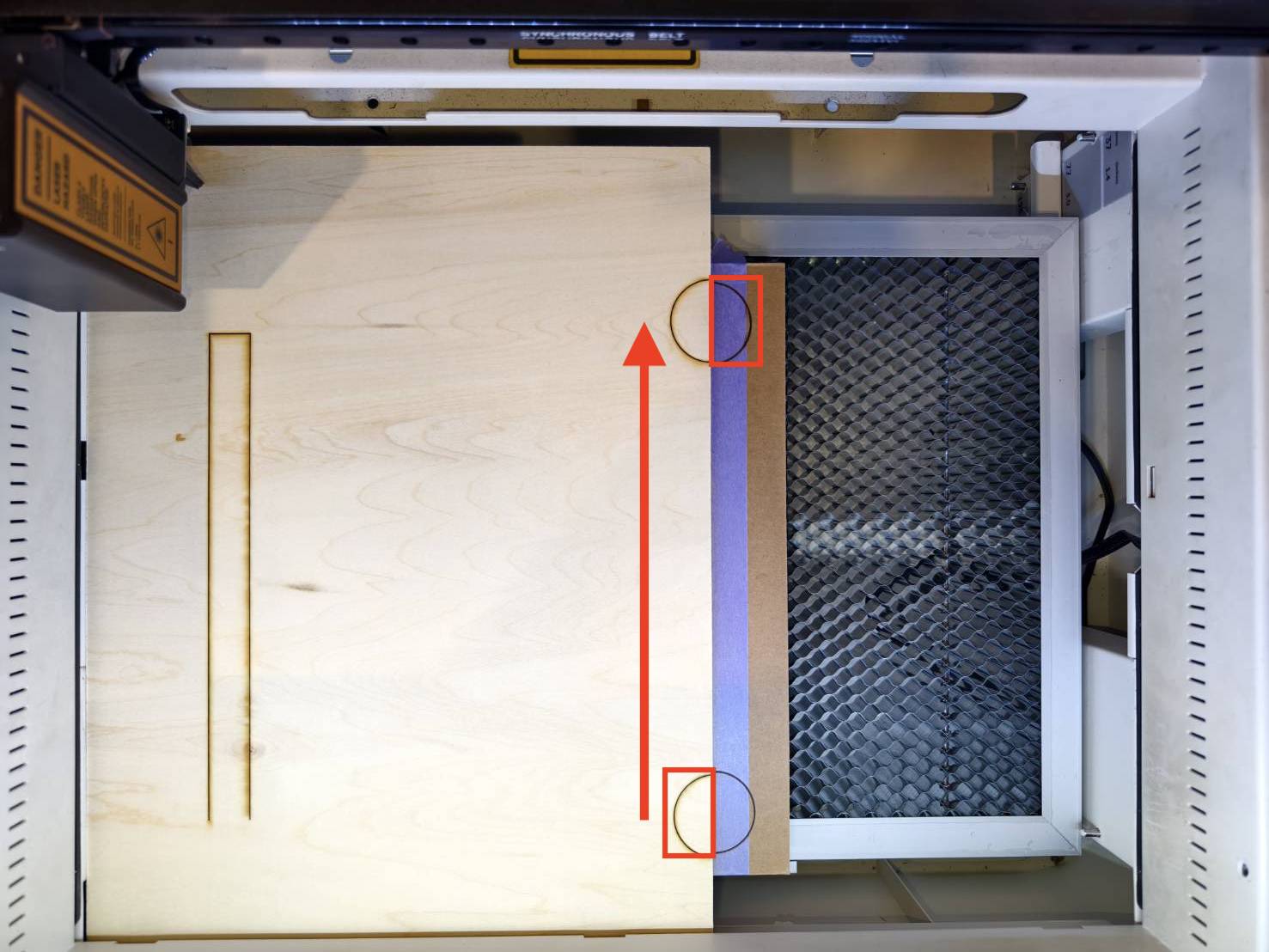

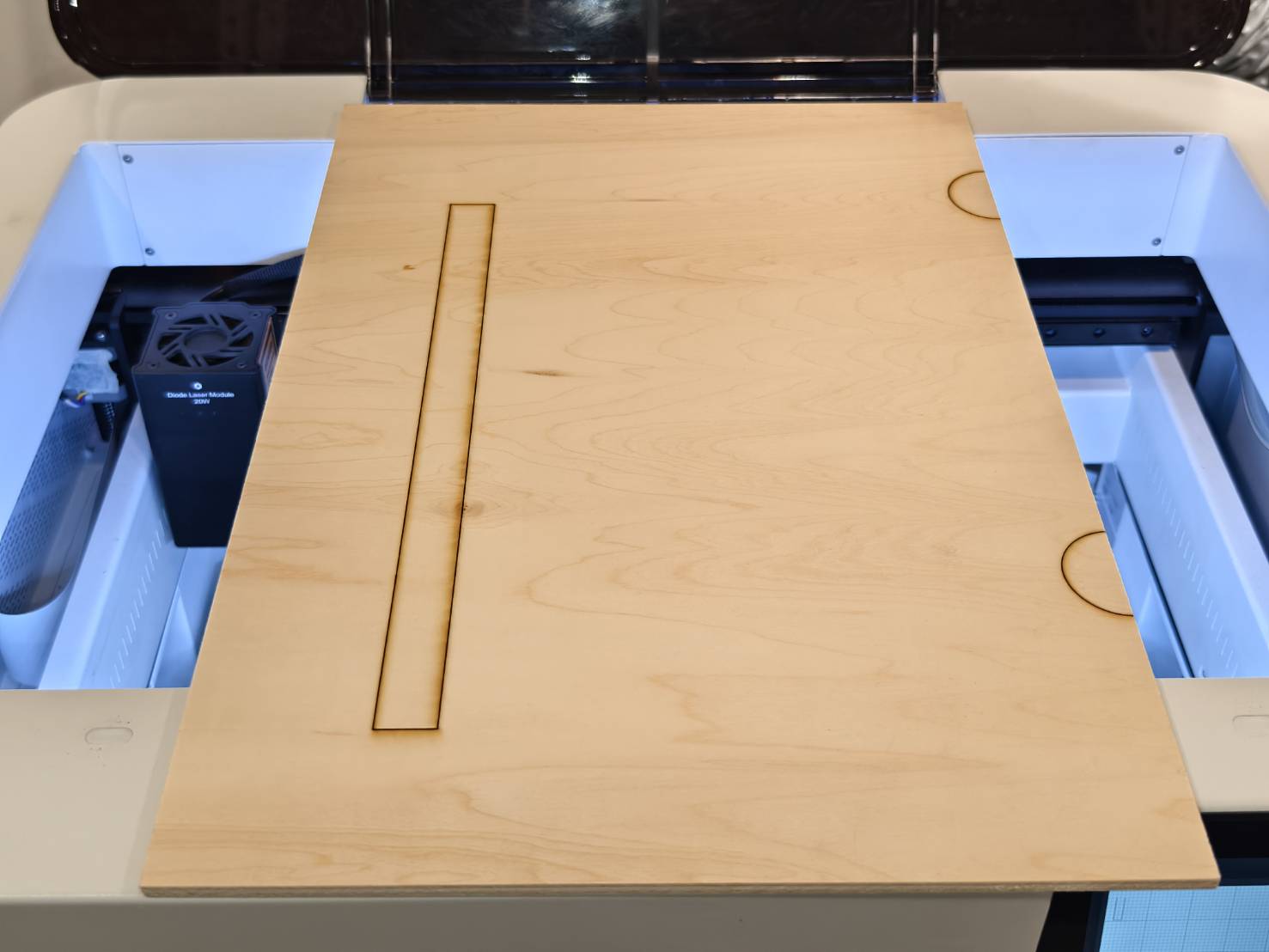

첫 번째 조각 후, 재료의 아래쪽 반원과 테이프의 위쪽 반원을 맞추기 위해 재료를 이동시키십시오.
재료를 이동할 때 위치 변경을 방지하기 위해 테이프를 잡아 주십시오.
26단계
재료가 평평한지 확인하십시오. 기울어진 경우, 무거운 물체나 테이프를 사용하여 제자리에 고정하는 것이 좋습니다.
이 예시에서는 테이프가 사용되었습니다.
물체를 사용하면 레이저 헤드의 경로를 막을 수 있으므로 작은 물체를 사용하는 것이 좋습니다.

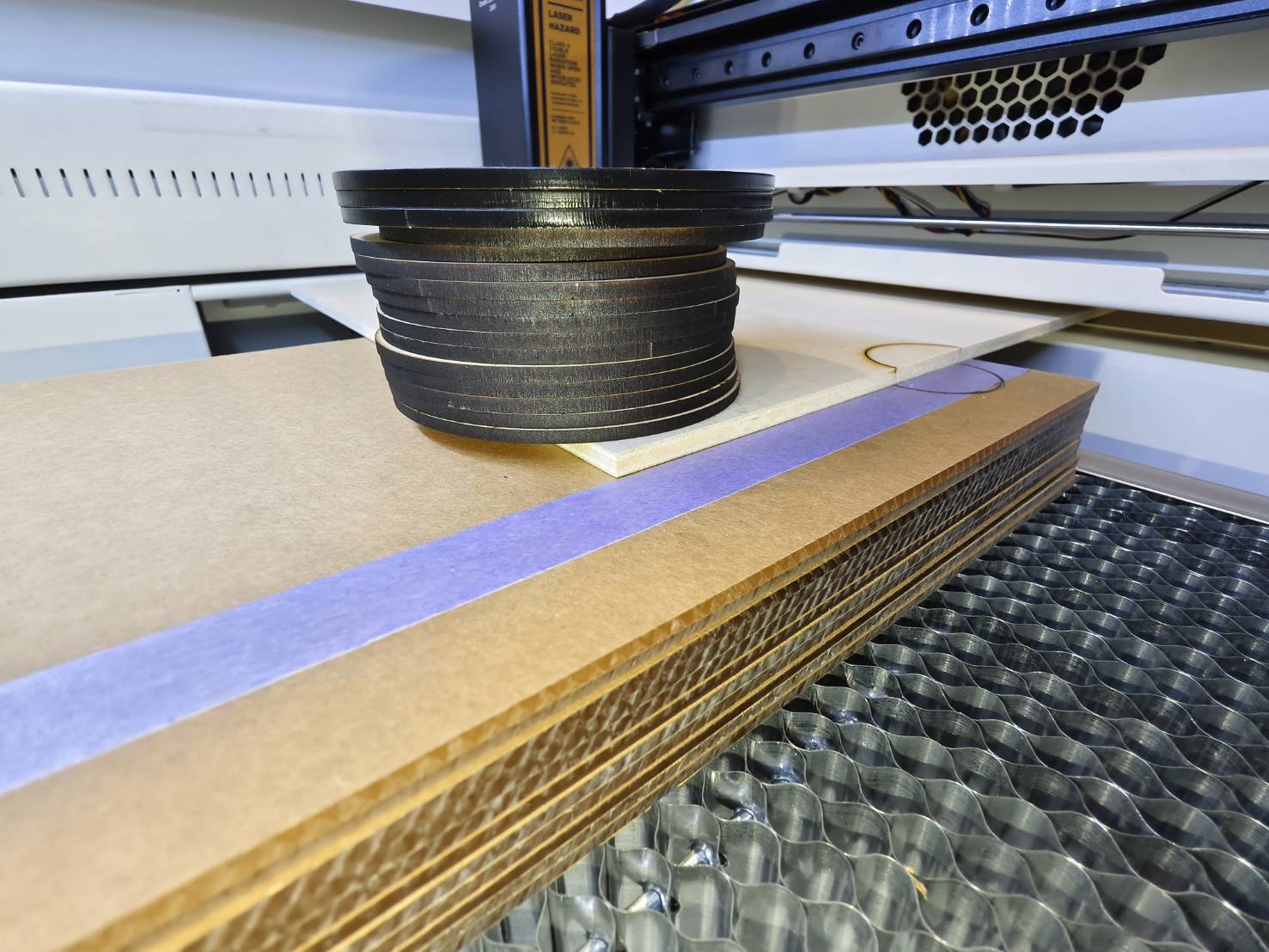

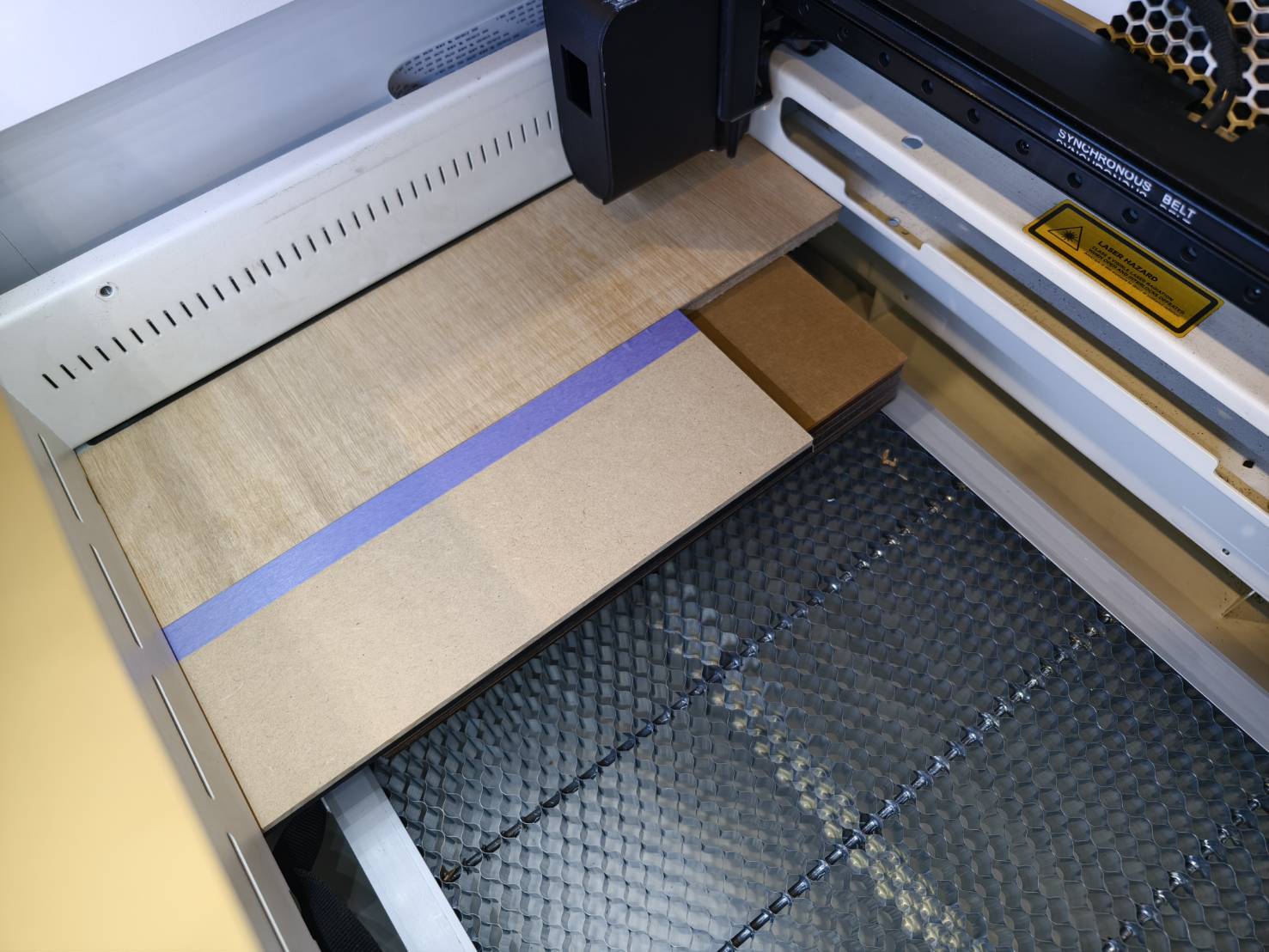

| 물체 | 테이프 |
27단계

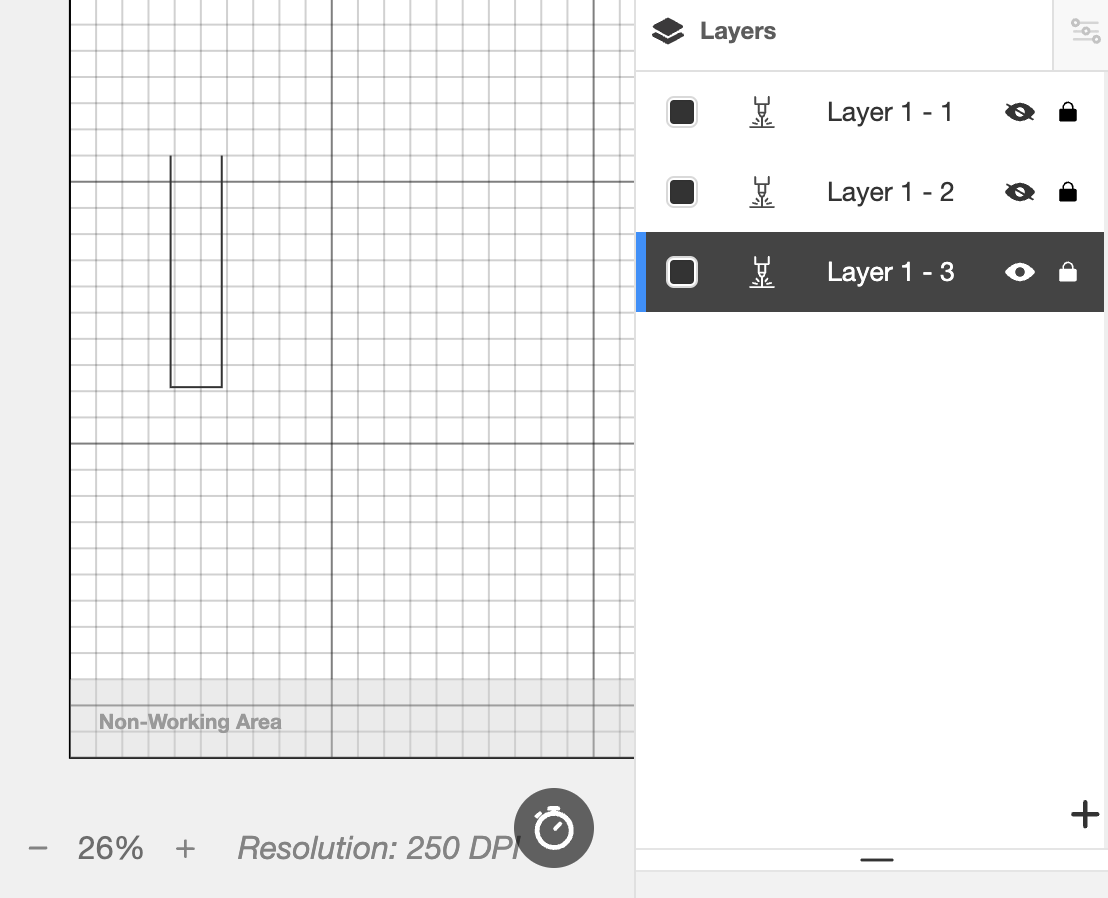

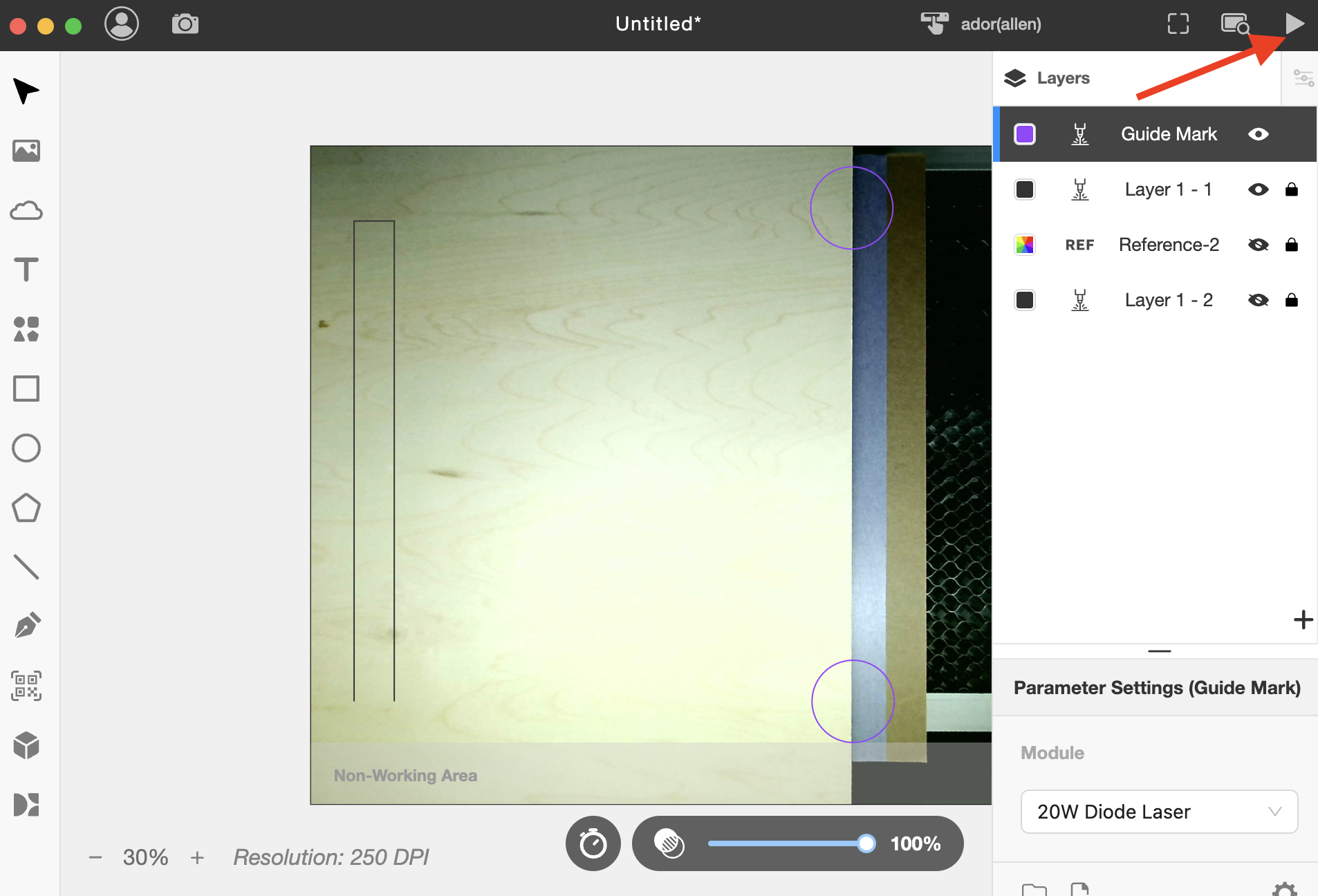

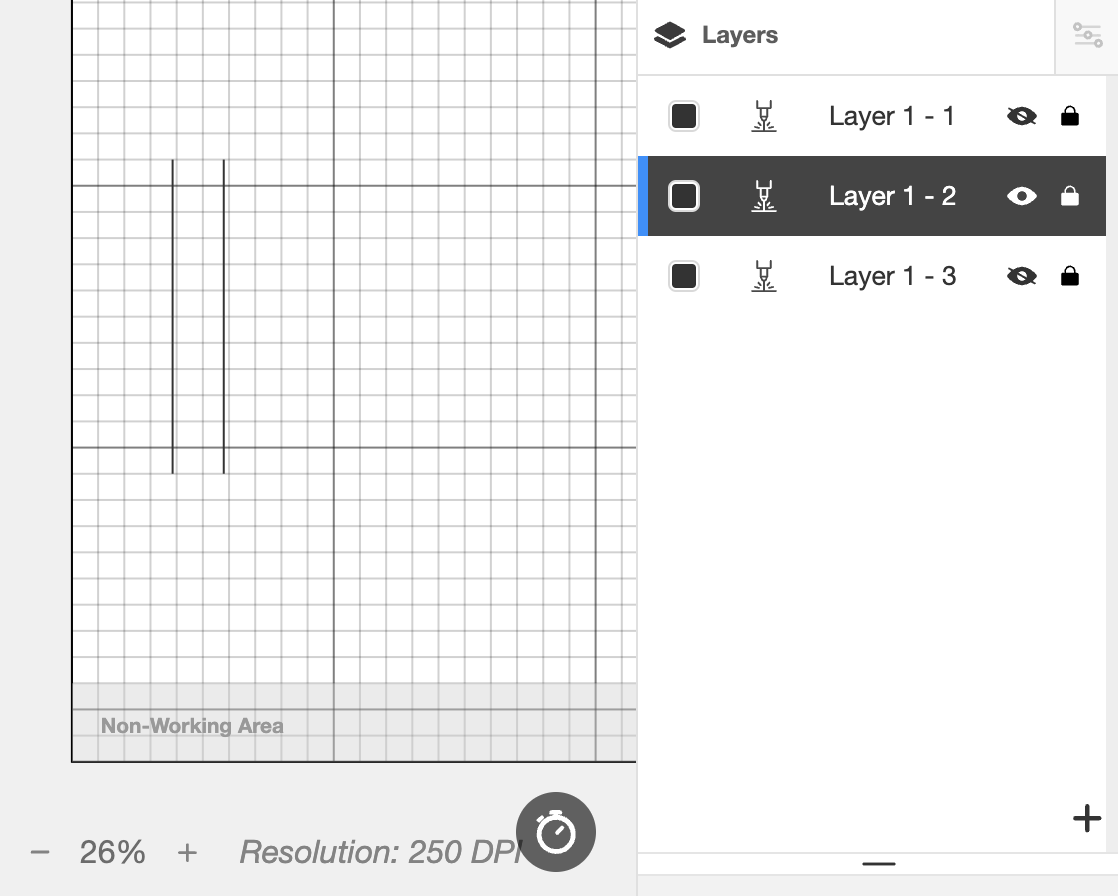

첫 번째 레이어와 가이드 마크가 조각되었으므로 두 번째 레이어를 계속 조각해야 합니다. 따라서 완료된 레이어를 수동으로 비활성화하고 다음 레이어를 활성화해야 합니다. 가이드 마크 레이어는 마지막 조각에서만 비활성화됩니다.
제 예시를 따르고 있다면 다음 사항을 확인하십시오:
- 첫 번째 레이어의 부분이 완료되었으므로 숨기십시오.
- 가이드 마크 레이어는 마지막 조각에서만 비활성화됩니다.
이 예시에서는 두 번의 조각만 필요하므로 가이드 마크 레이어는 두 번째 조각에서 비활성화됩니다. - 두 번째 레이어를 활성화하십시오. 이 예시에서는 마지막 레이어입니다.
- 참조 레이어에는 첫 번째 레이어의 끝부분이 포함되어 있어 레이어 간 정렬에 사용할 수 있습니다. 매개변수에 설정된 출력값이 없으므로 활성화 여부는 작업에 영향을 미치지 않습니다.
28단계
작업을 다시 시작합니다.
29단계

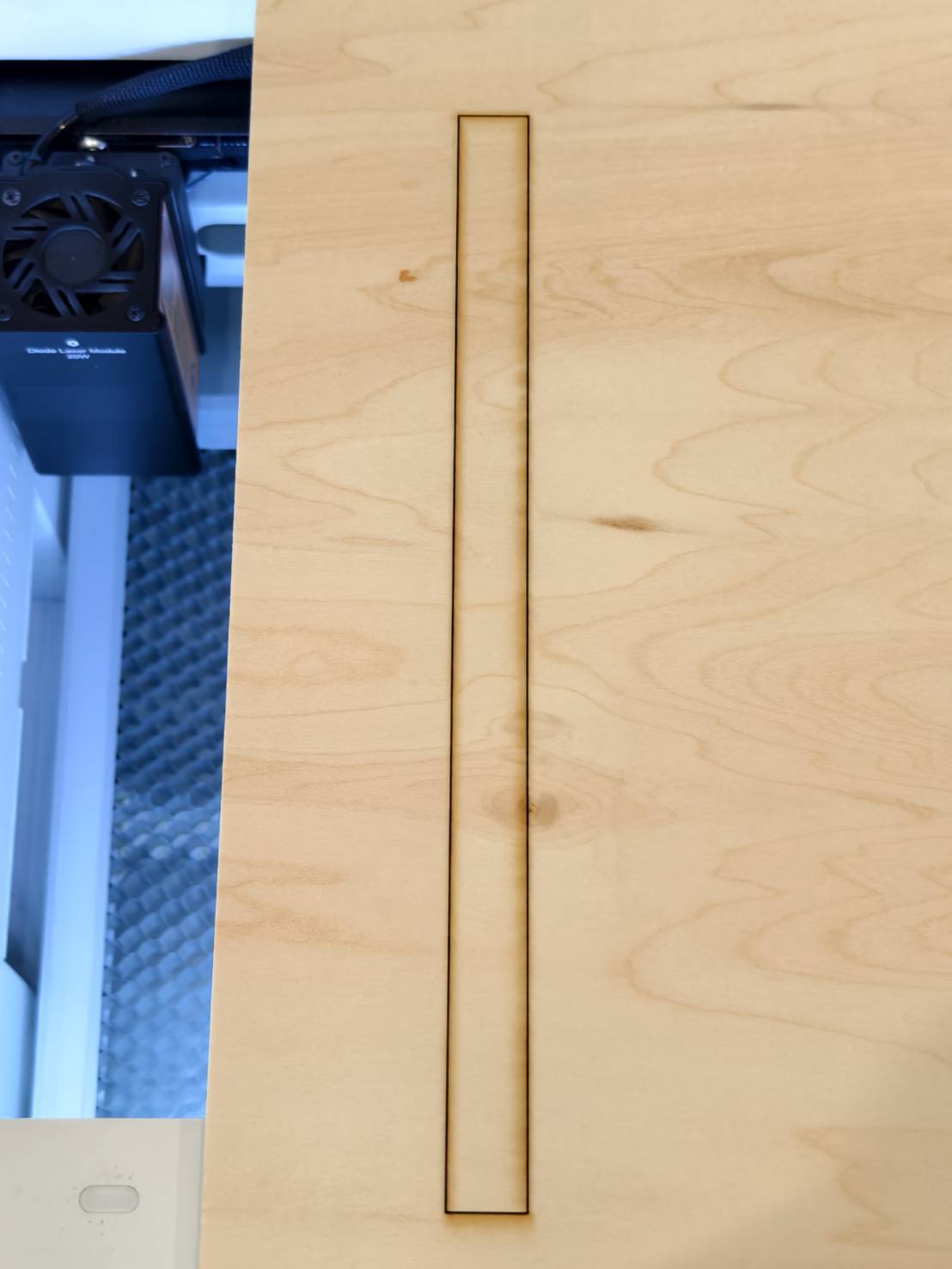

결과를 확인합니다.
