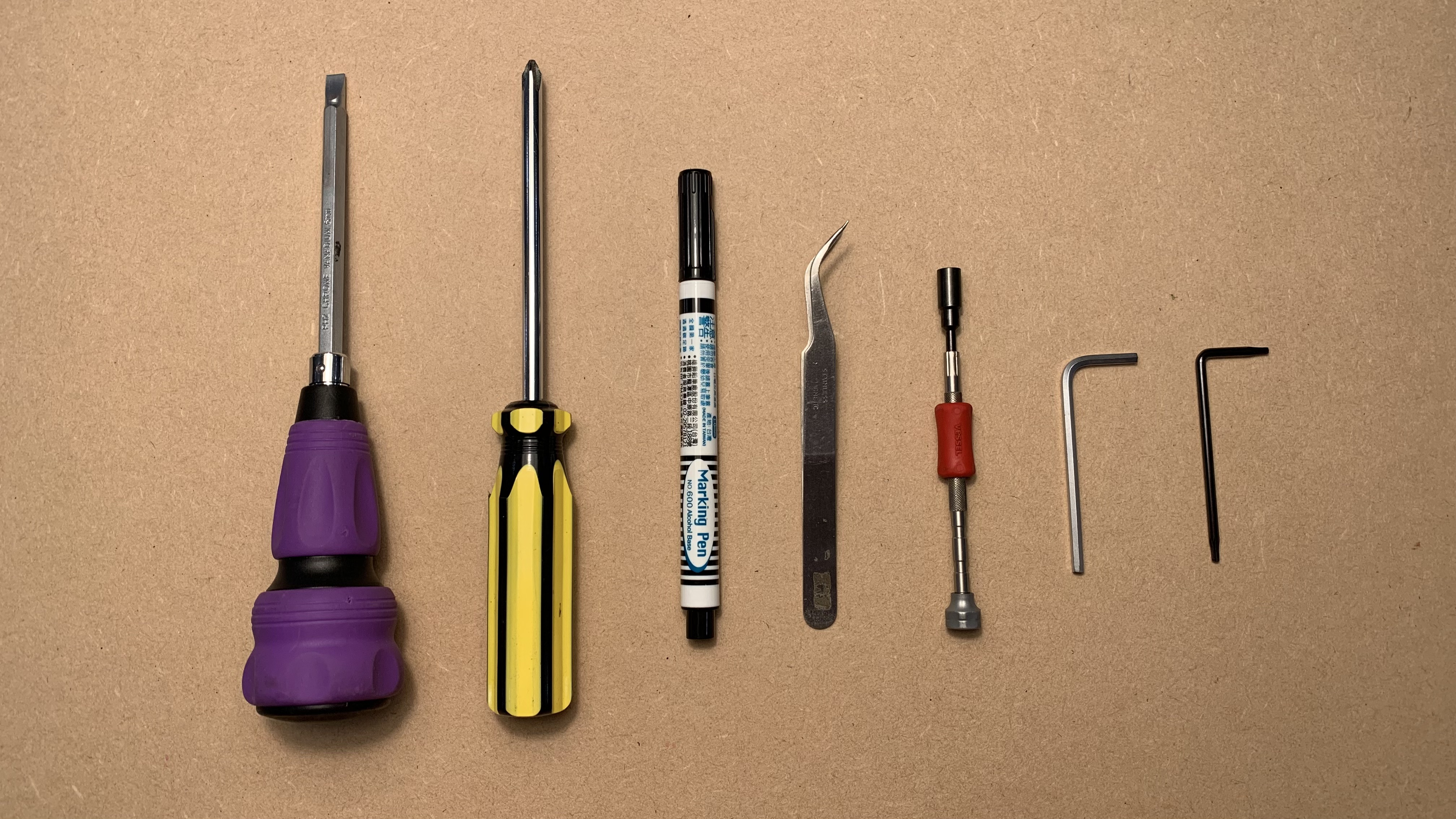

공구
| 1 |
Torx T8 드라이버 |
| 2 |
3mm 육각 렌치 |
| 3 |
십자 드라이버 |
| 4 | 일자 드라이버 |
| 5 | 마커 |
| 6 | 소켓 렌치 (5.5mm) |
| 7 | 순간 접착제 (선택 사항) |
1단계
기기의 전원을 끄고 전원 코드를 분리한 후 기기를 뒤집으십시오.
2단계
USB 포트 근처에 있는 고무 받침과 나사에 표시하십시오.
표시를 하는 이유는 이 발의 나사가 다른 것보다 짧고, 동일한 위치에 있어야 하기 때문입니다.
3단계
바닥의 나사를 풉니다.
(T8 나사 6개 및 3mm 육각 나사 4개)
4단계
기기를 뒤집고 측면 나사를 풉니다 (T8 나사 2개)
5단계

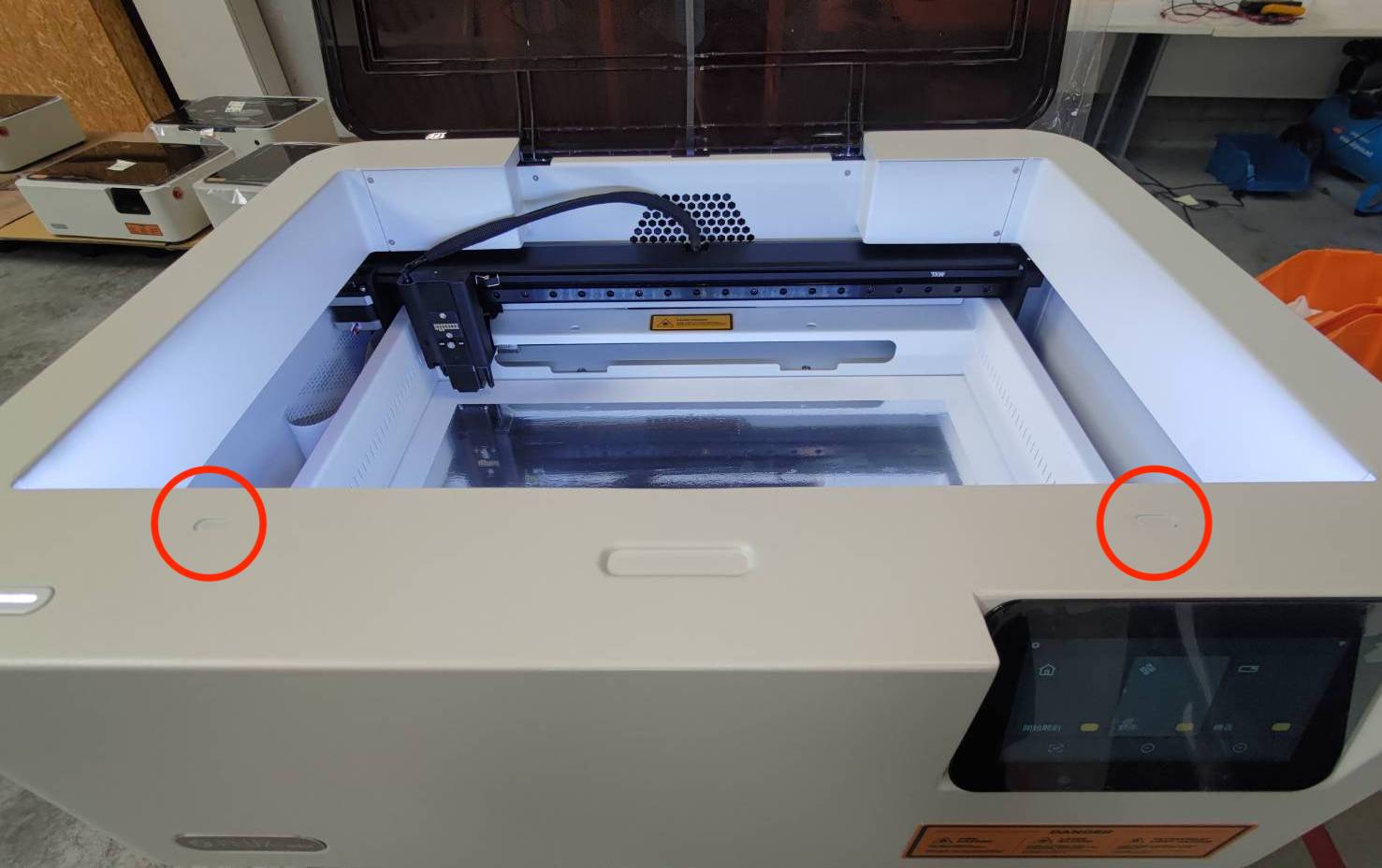

양쪽 나사 구멍에 펜으로 표시합니다.
이는 조립 시 표시된 면이 작업 영역을 향하도록 하기 위함입니다.
6단계
모듈 시트를 팬 쪽으로 끝까지 밉니다.
7단계
양손으로 상단 프레임을 들어 올려 스터드에 올려놓습니다.
(전선이 프레임에 끼이지 않도록 주의하세요.)

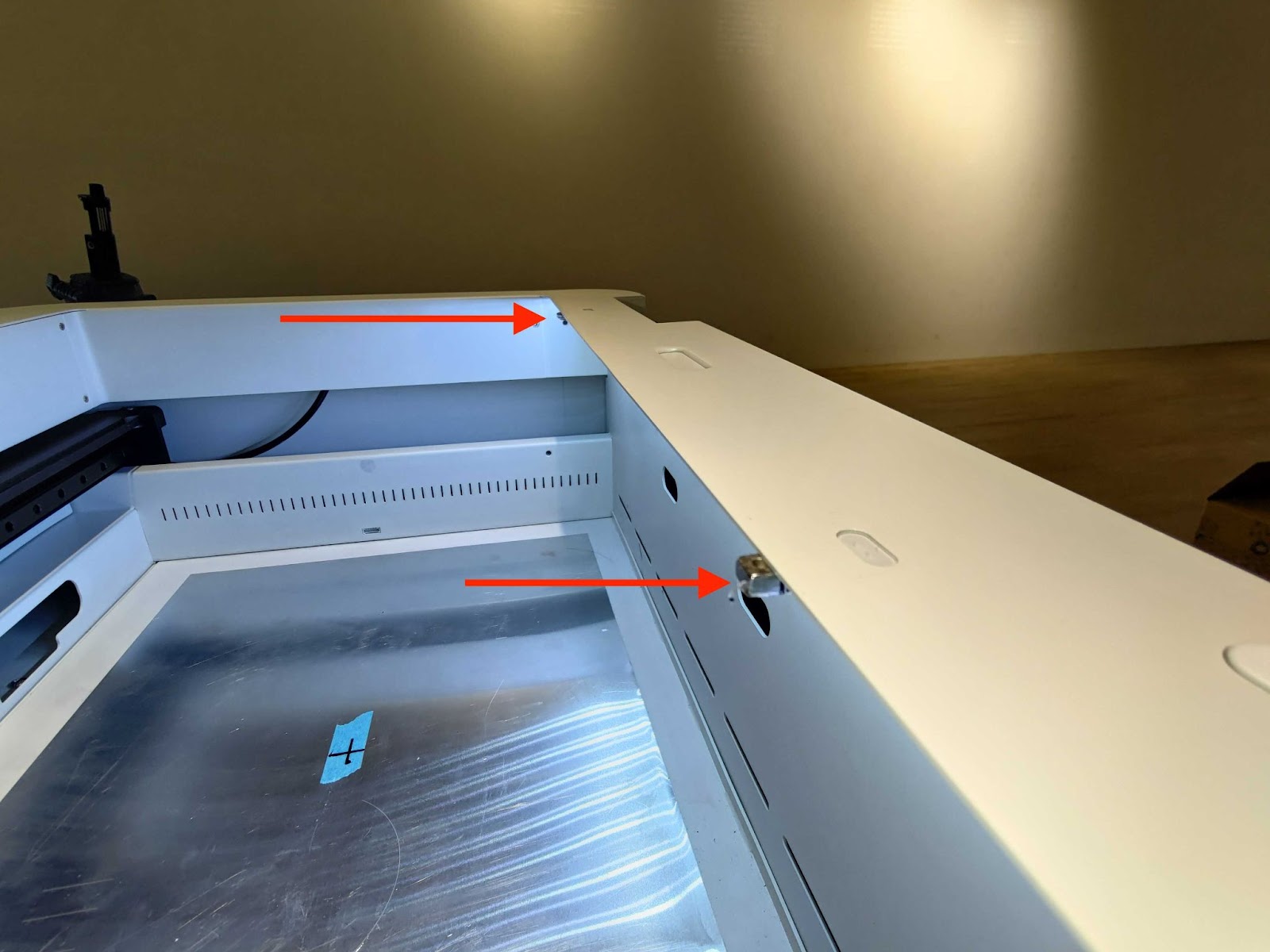

프레임이 스터드에 올려진 예시:

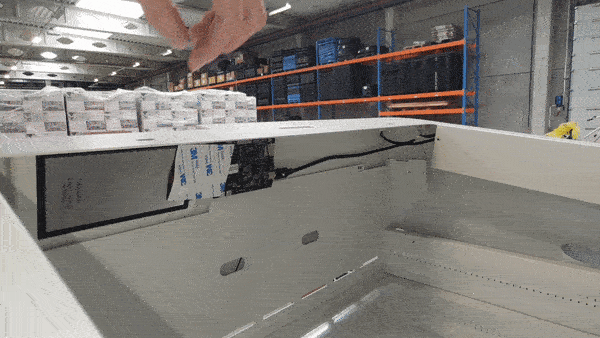

들어 올리는 예시 영상 (기기 내부에서 촬영됨):

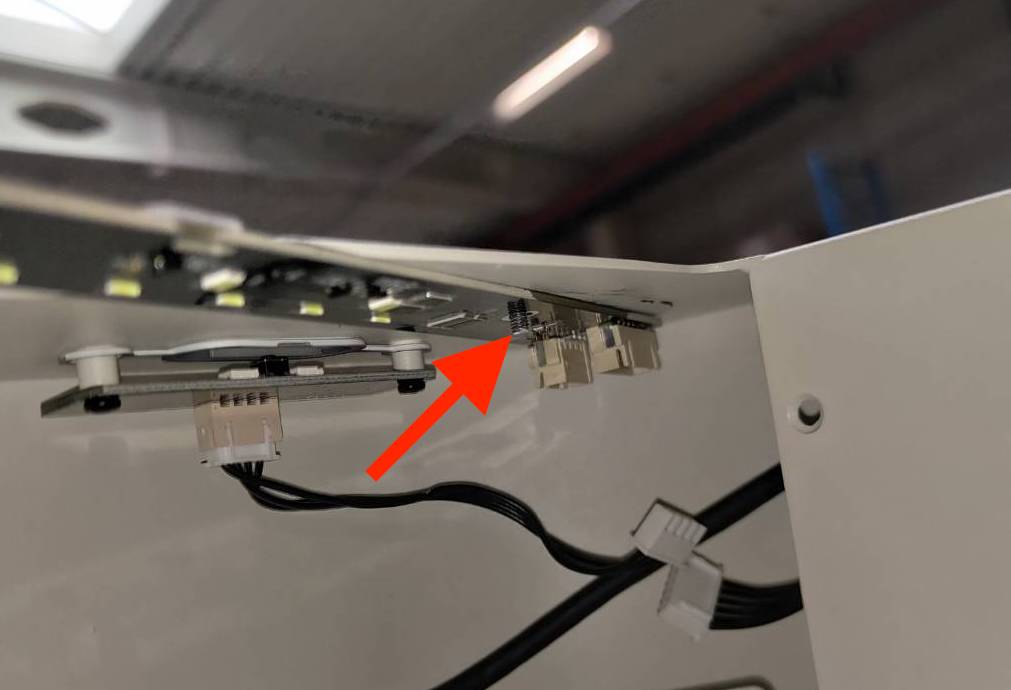

8단계

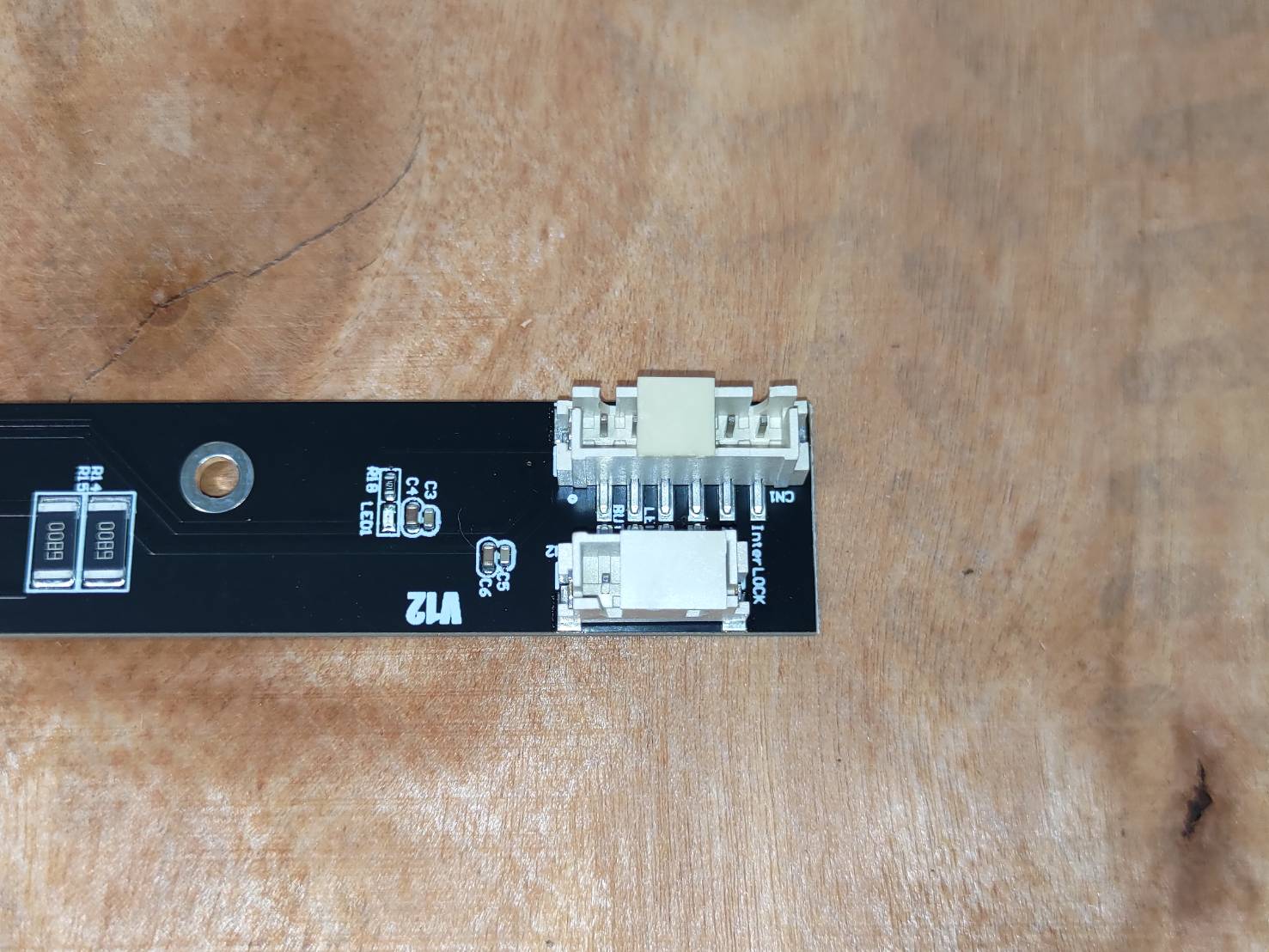

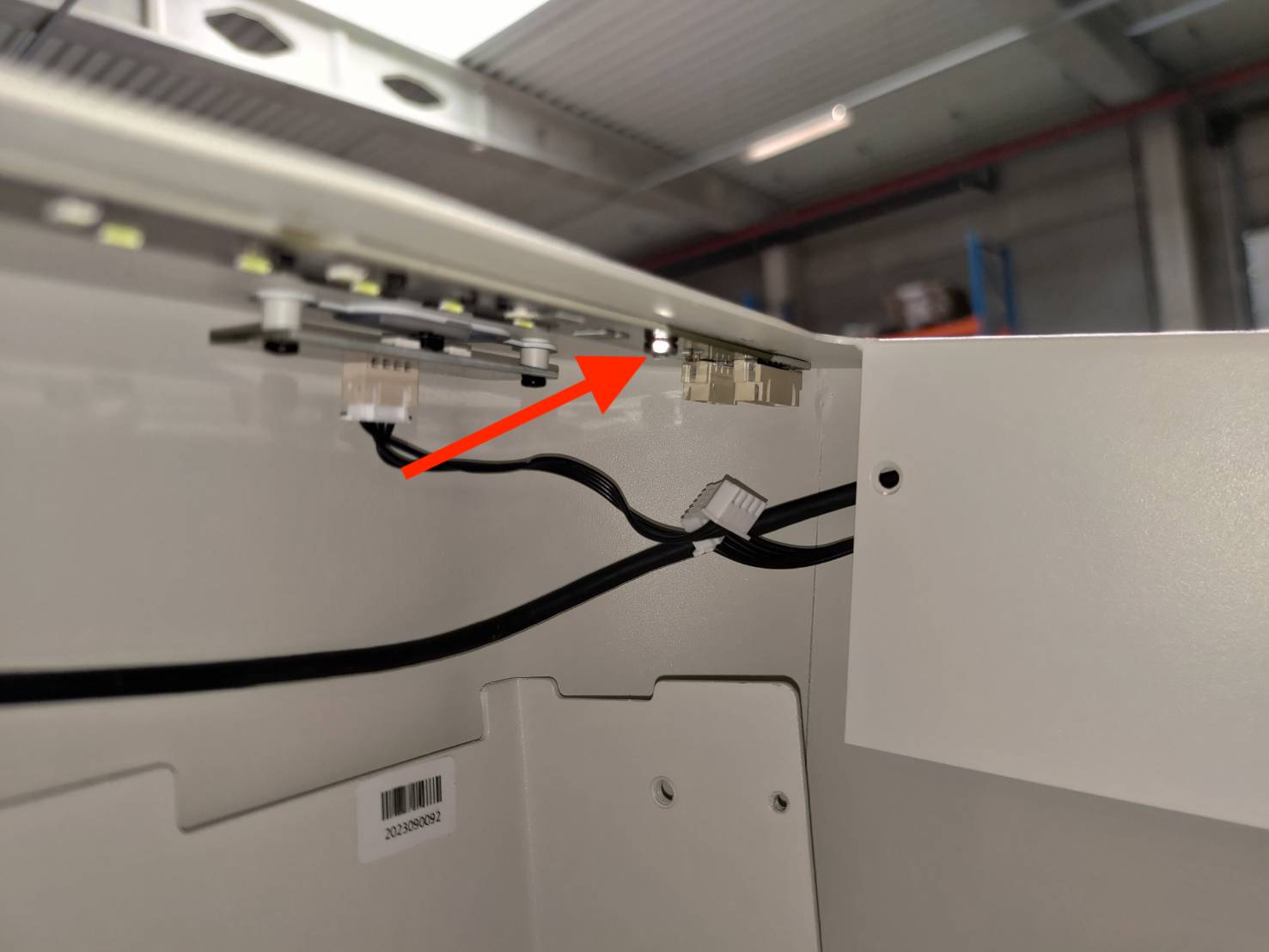

이 두 케이블을 분리합니다.

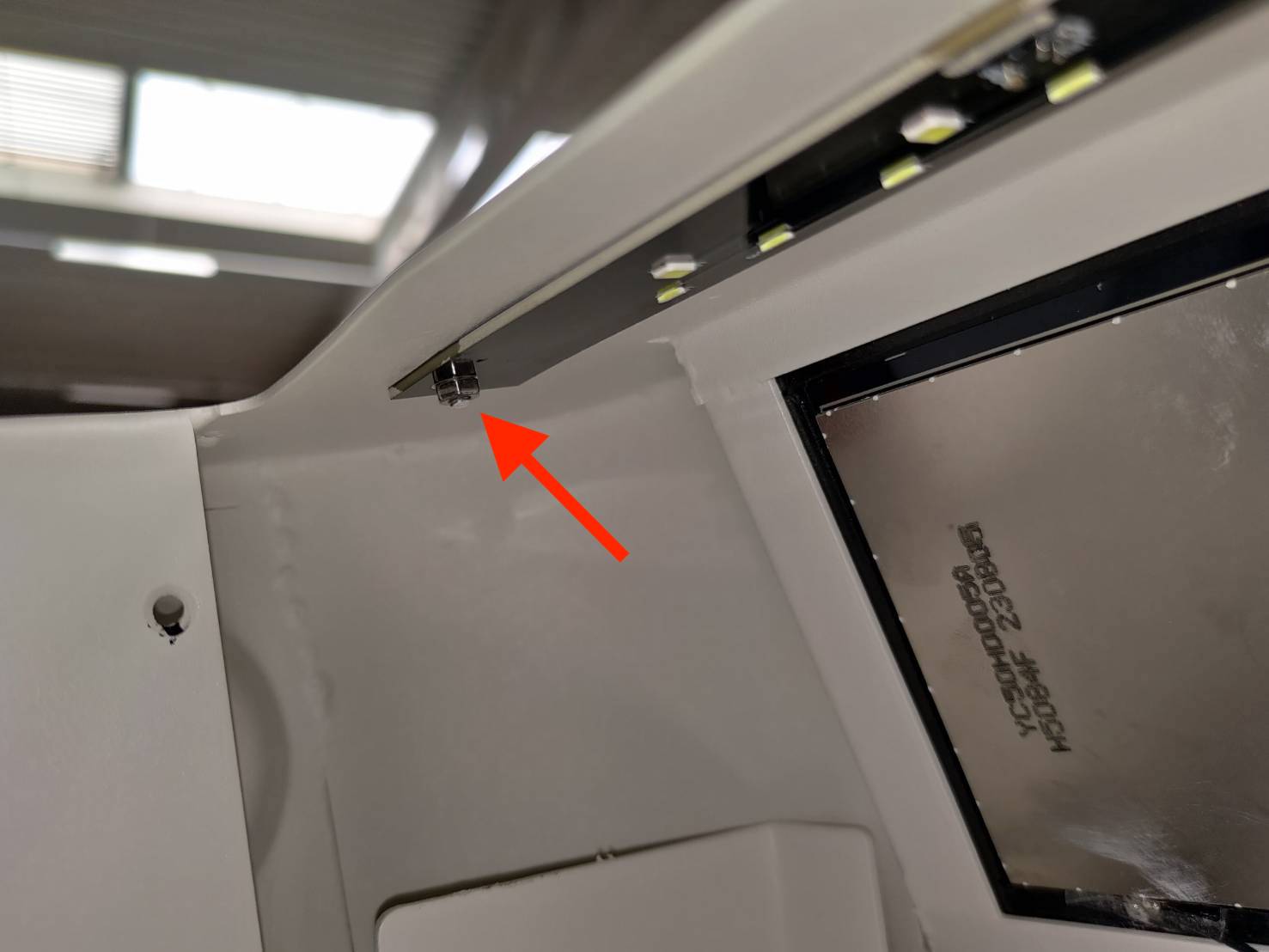

9단계

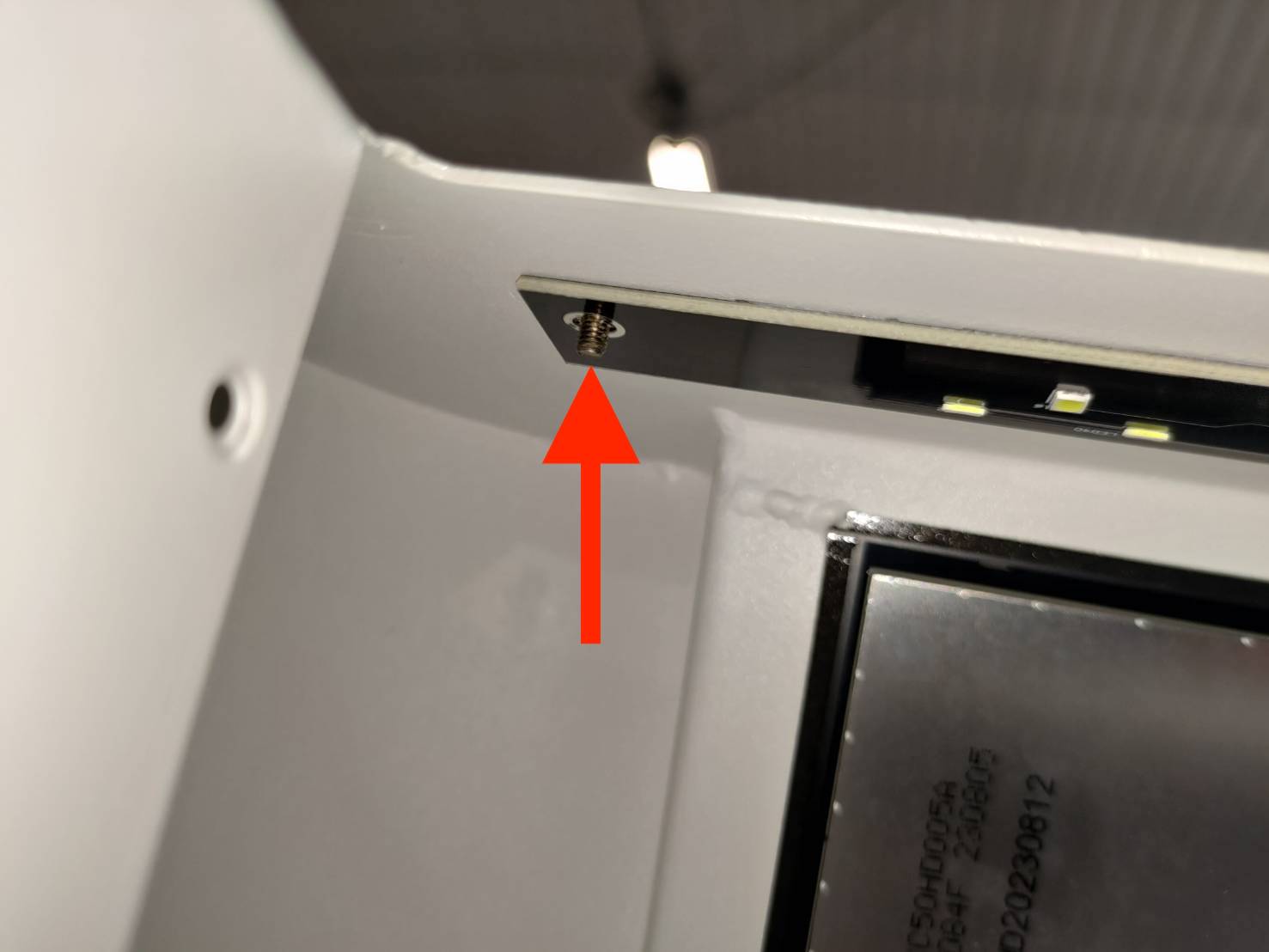

5.5mm 소켓 렌치로 이 두 개의 너트를 제거합니다.
케이블 쪽
화면 쪽
10단계
일자 드라이버를 사용하여 보드를 조심스럽게 들어올립니다.
시연 영상 (기기 내부에서 촬영됨)
팁:

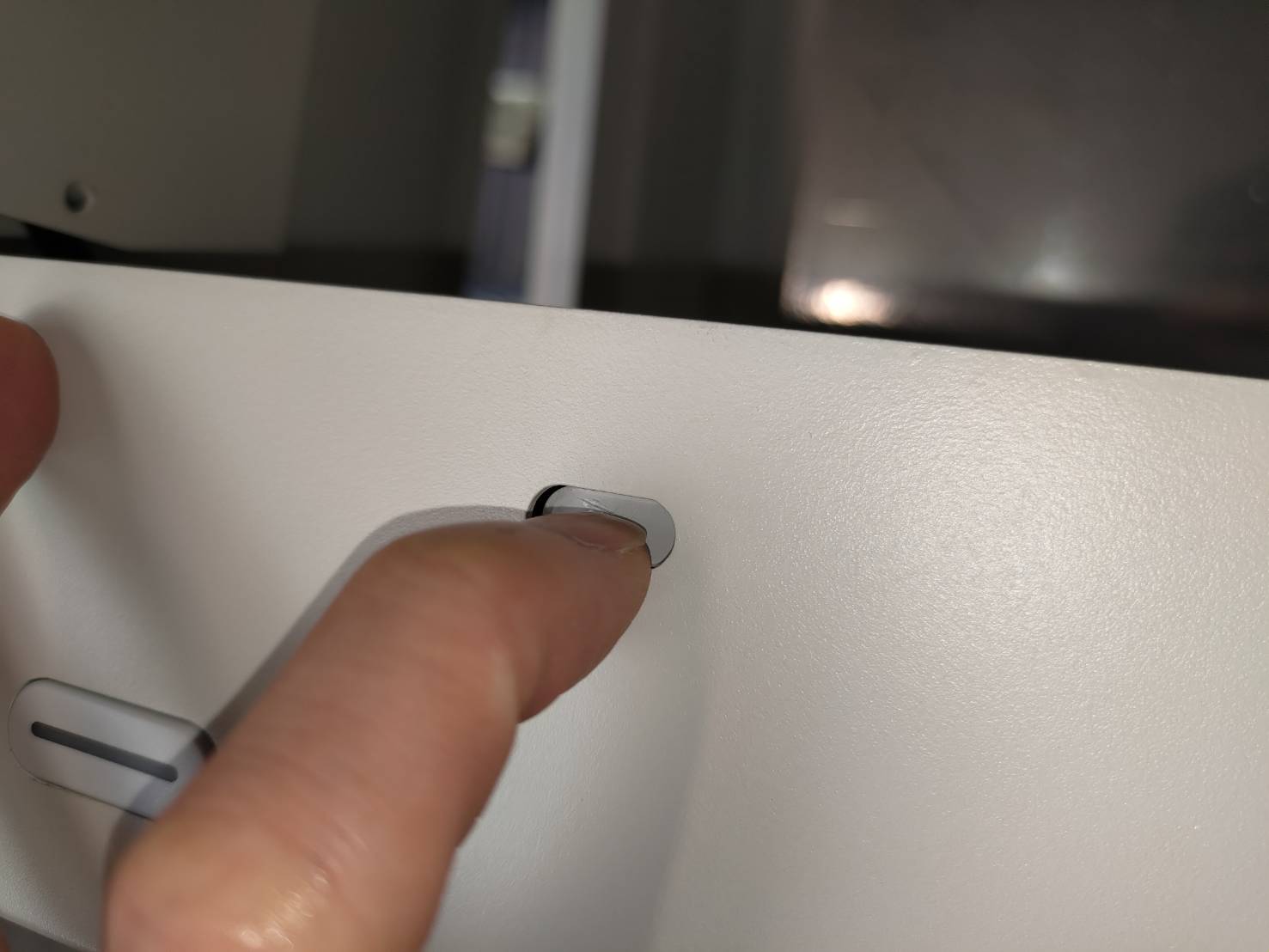

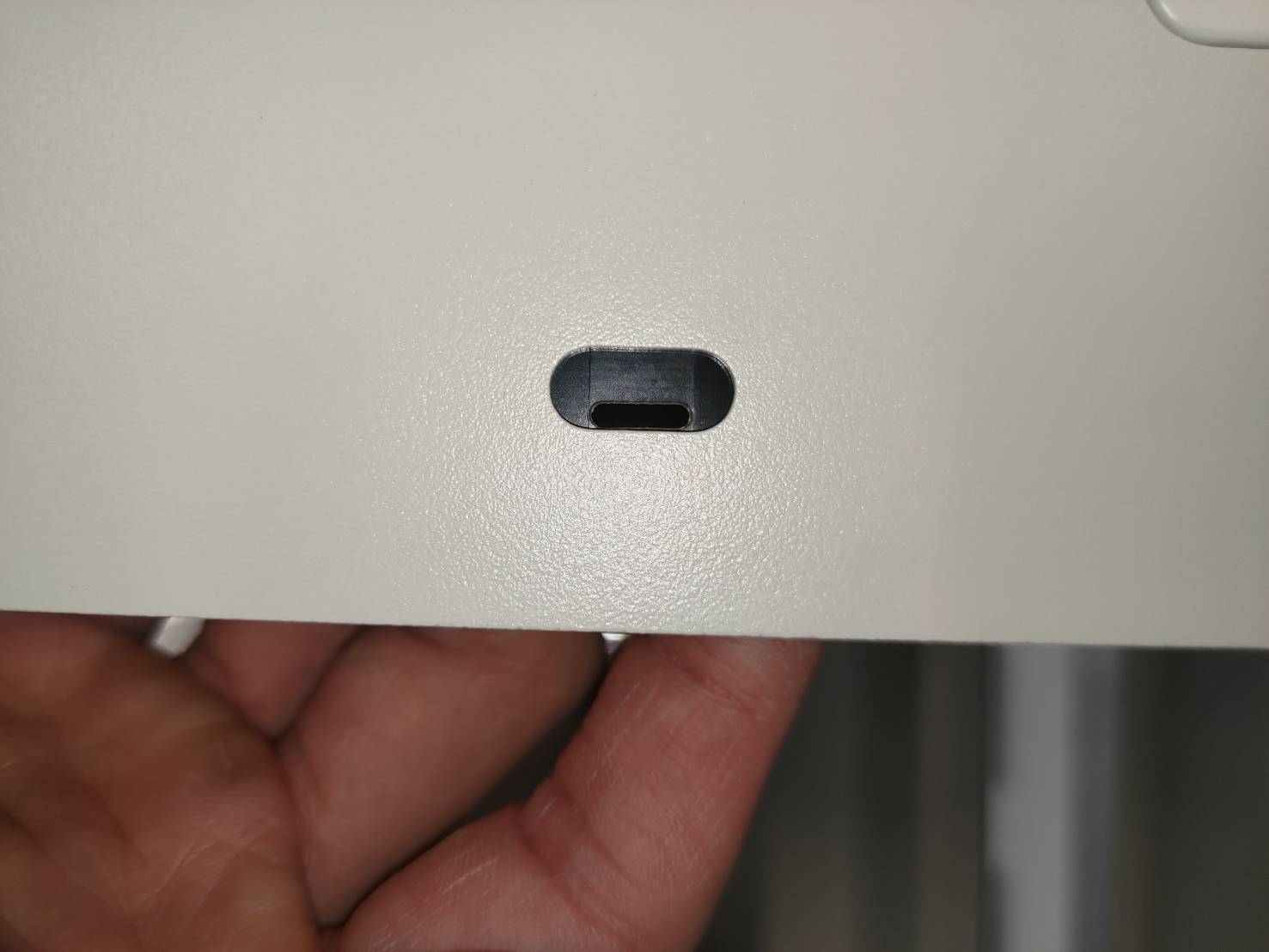

일자 드라이버를 삽입할 틈이 보이지 않으면, 흰색 장식 부품을 세게 눌러보세요.

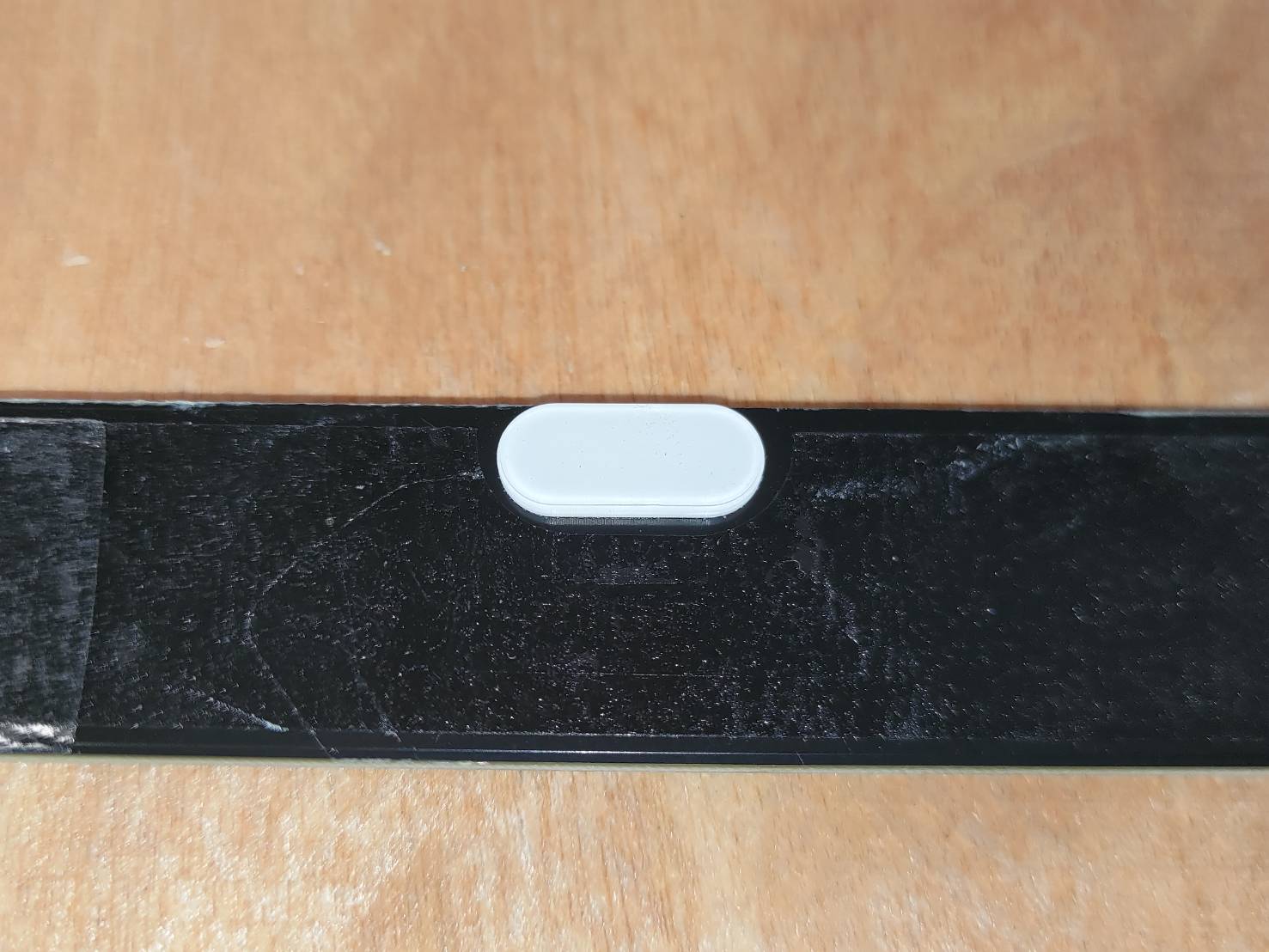

11단계

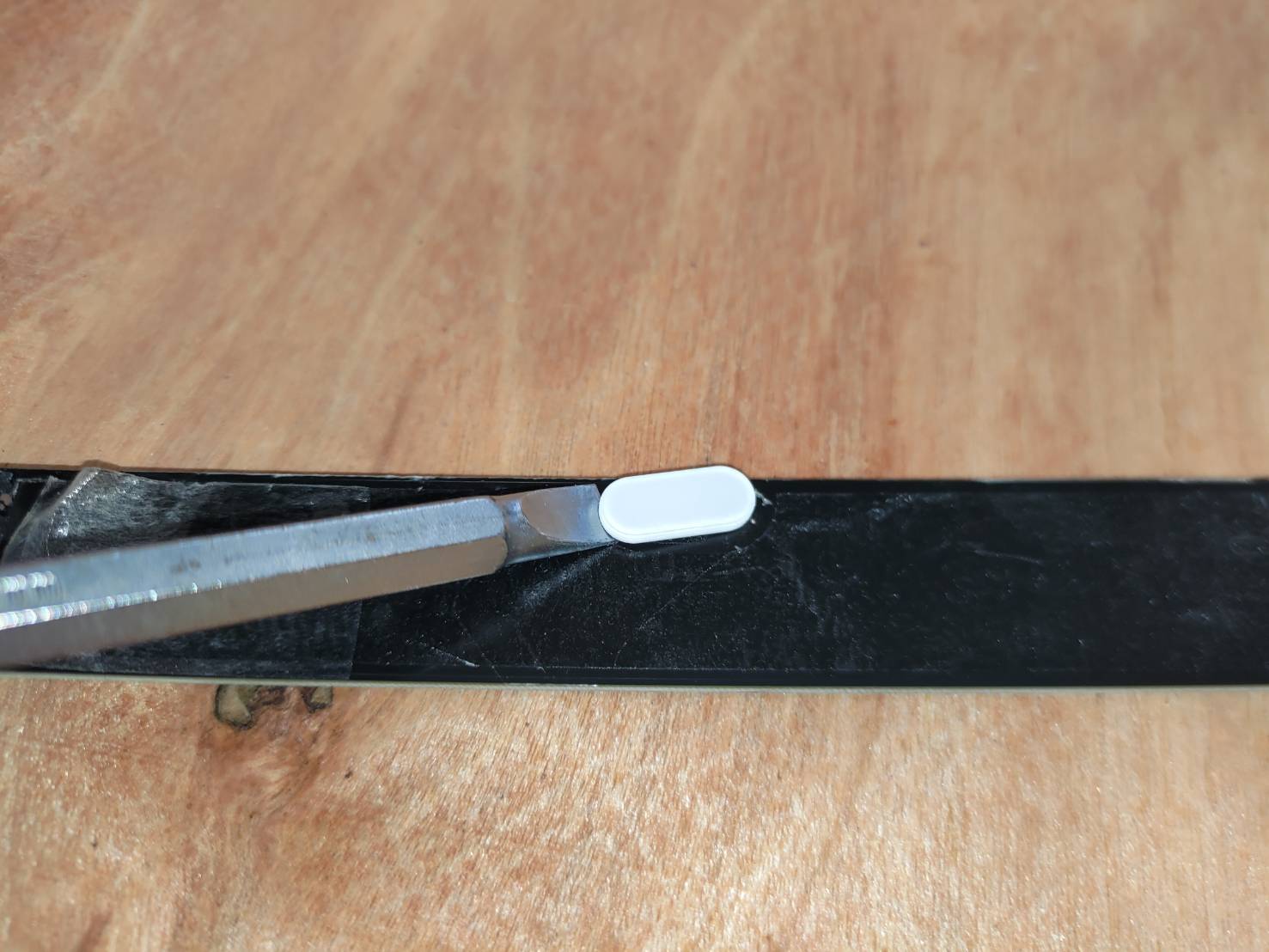

일자 드라이버를 사용하여 기존 보드의 장식 부품(2개)을 제거합니다.
(새 도어 센서 보드에 장식 부품이 포함되어 있다면, 이 단계를 건너뛰세요.)

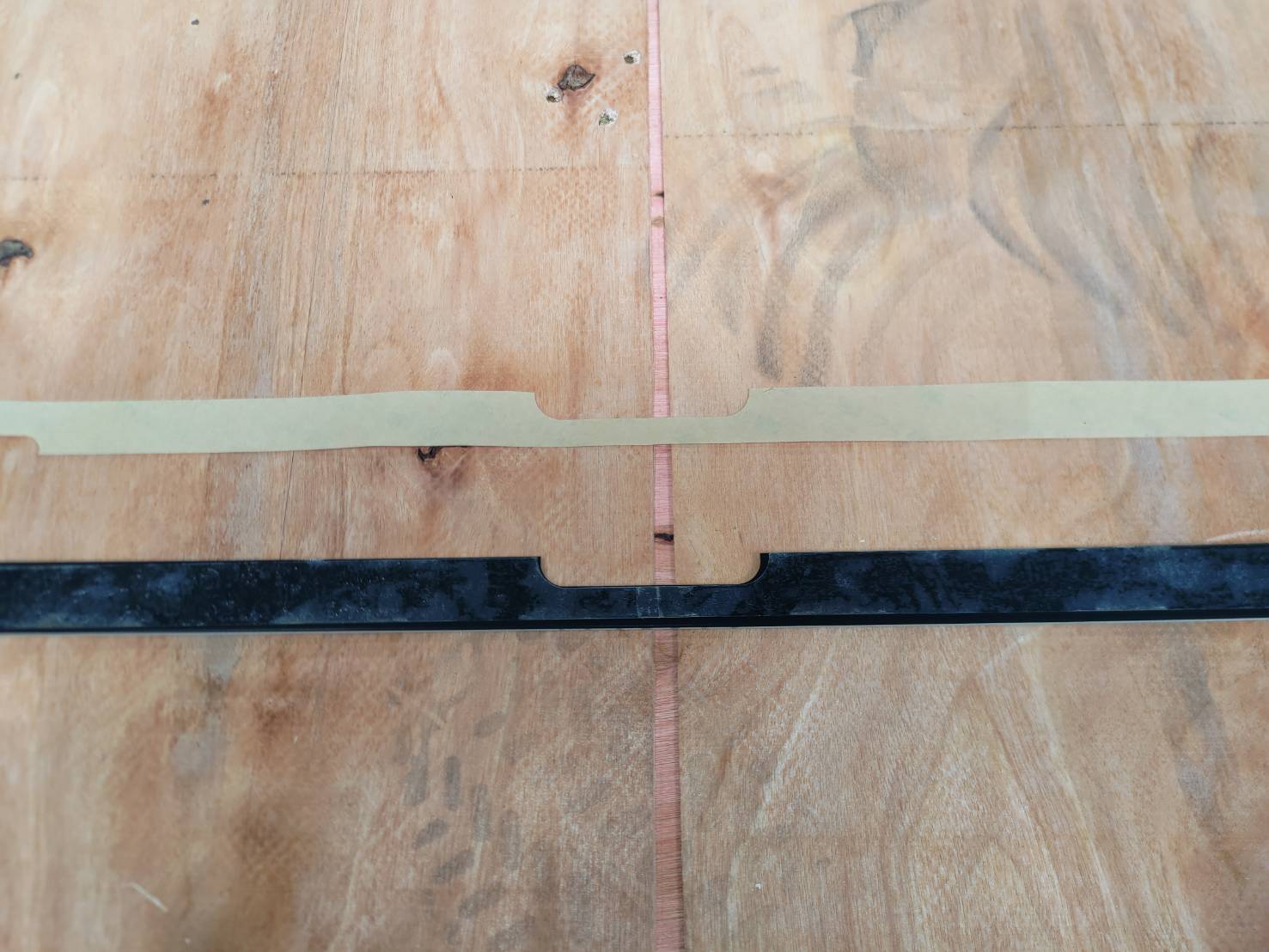

12단계

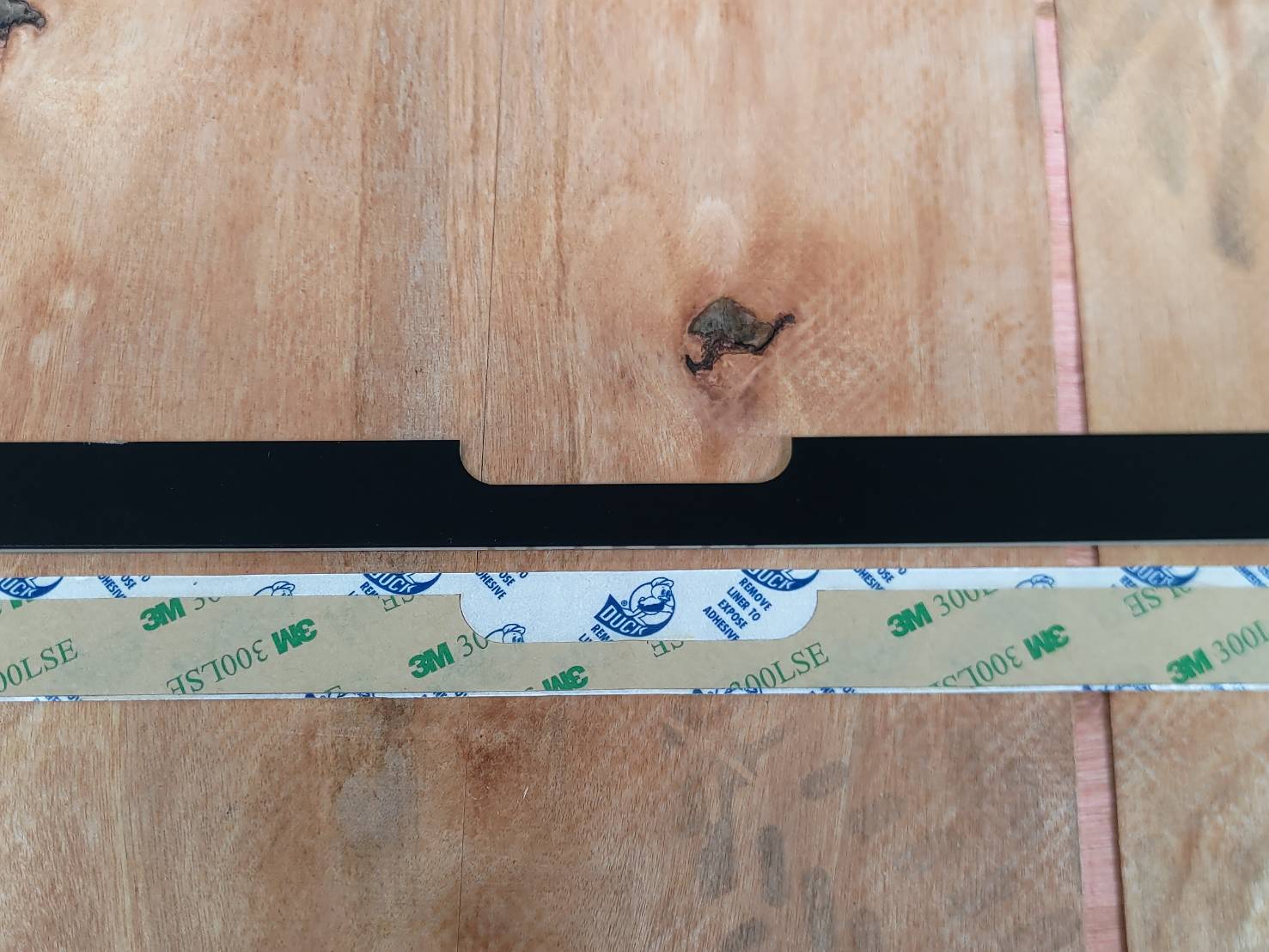

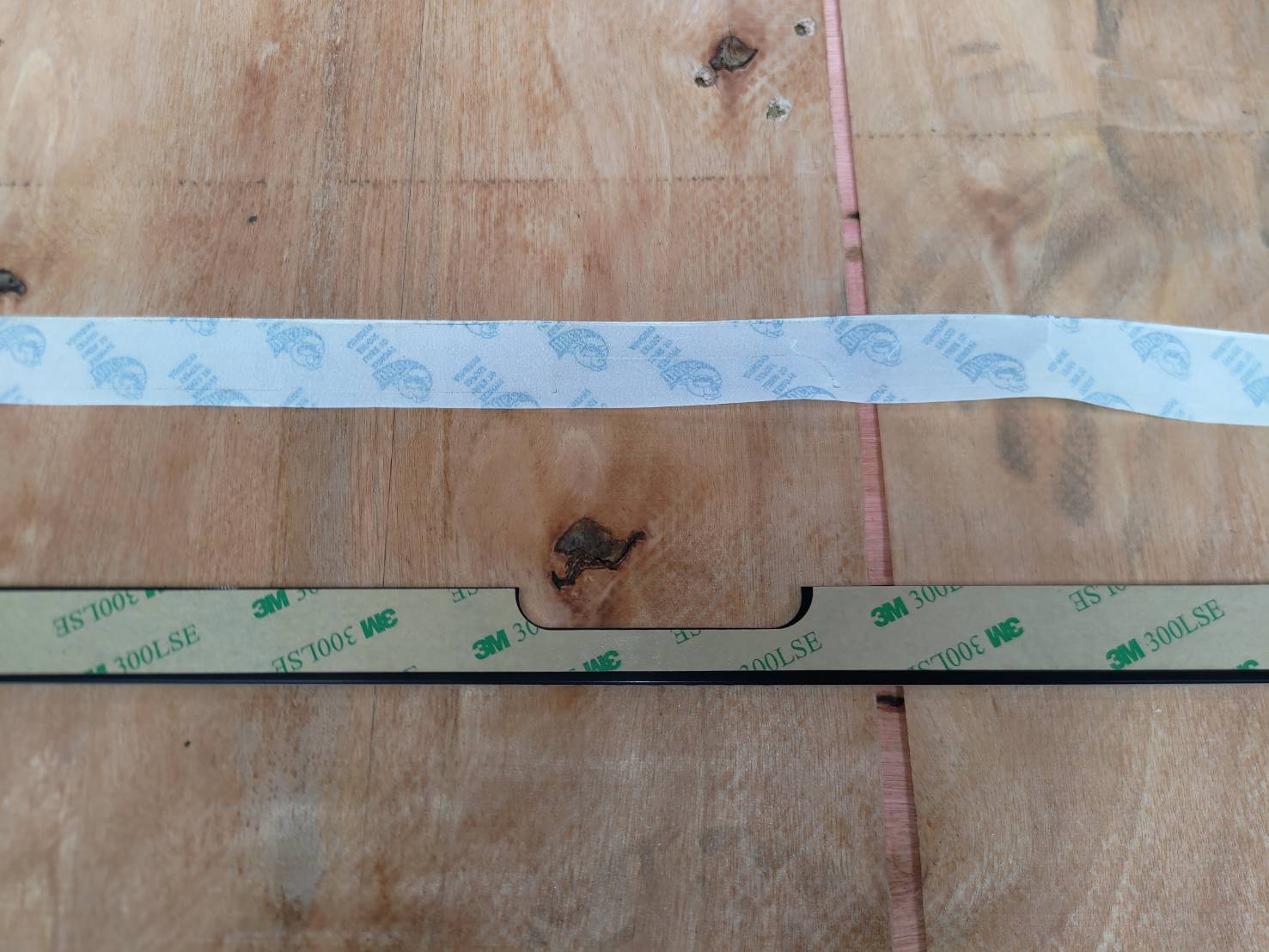

새 보드에 테이프를 부착합니다.
(새 도어 센서 보드에 이미 테이프가 부착되어 있다면, 이 단계를 건너뛰세요.)
팁: 중앙의 아치형 개구부를 기준으로 정렬할 수 있습니다.

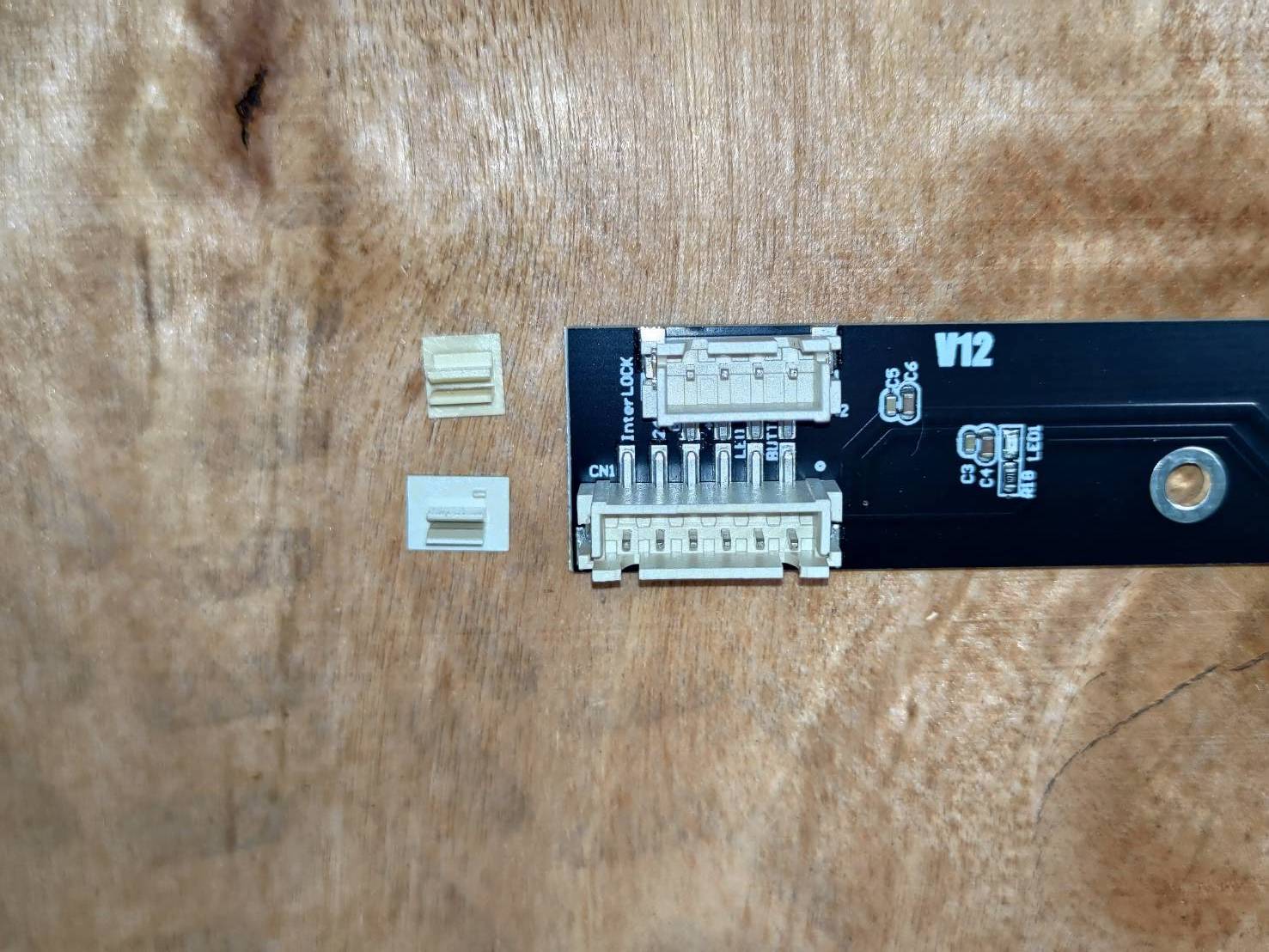

13단계
보호 클립을 제거합니다.
(클립이 이미 제거되어 있다면, 이 단계를 건너뛰세요.)
14단계
테이프의 보호 필름을 제거합니다.
15.1단계
보드를 기기에 올려놓으십시오.
먼저, 보드의 구멍을 스터드에 삽입하십시오 (케이블 쪽).
1단계5.2

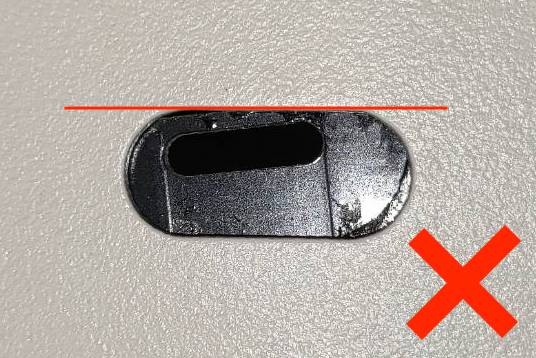

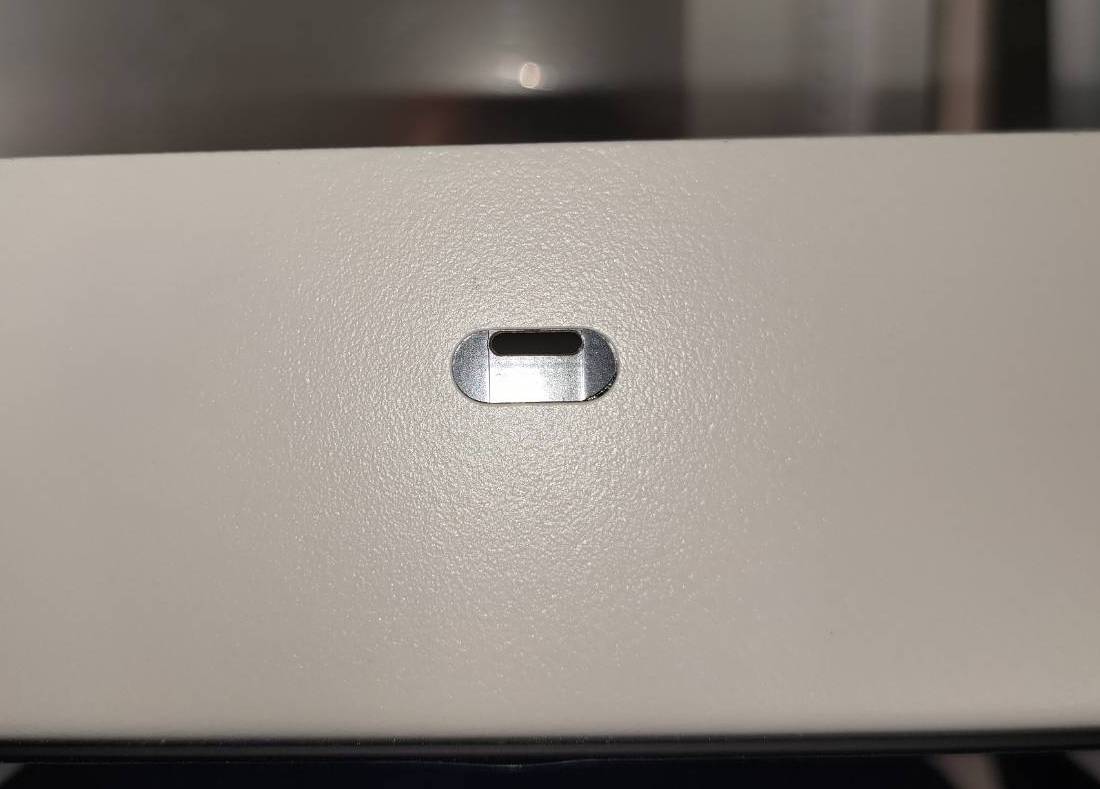

시트 메탈의 타원형 개구부를 보드의 개구부와 정렬하십시오.

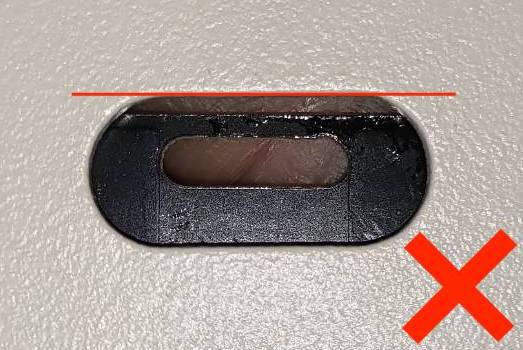

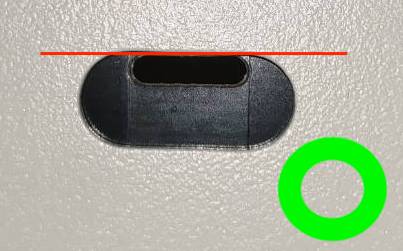

그림과 같이 보드의 구멍이 시트 메탈 구멍의 상단 모서리와 정렬되어야 합니다. (케이블 쪽)
1단계5.3
보드의 다른 구멍을 스터드에 삽입하십시오 (화면 쪽).
1단계5.4
시트 메탈의 타원형 개구부를 보드의 개구부와 정렬하십시오.
그림과 같이 보드의 구멍이 시트 메탈 구멍의 상단 모서리와 정렬되어야 합니다. (화면 쪽)
1단계5.5
보드를 올바르게 배치한 후, 보드를 눌러 단단히 고정시키십시오.
1단계5.6
이 두 개의 5.5mm 너트를 다시 조이십시오.
케이블 쪽
화면 쪽
1단계5.7

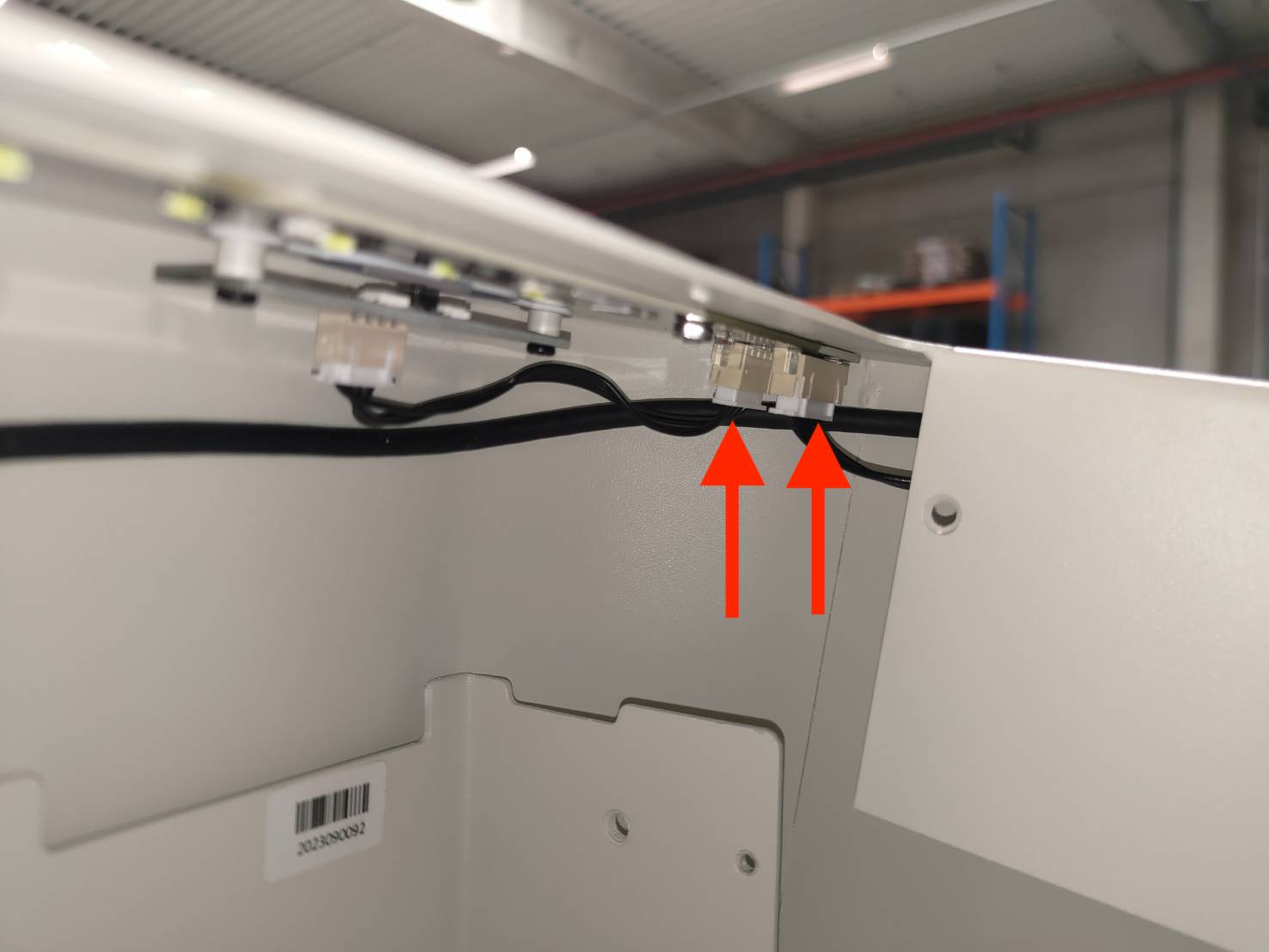

두 개의 케이블을 연결하십시오.
1단계6
상단 프레임의 위치를 원래대로 복원하십시오.
표시된 나사 구멍이 작업 영역을 향해야 함에 주의하십시오.
프레임 복원:
1단계7
측면 나사를 조이세요.
18단계
기기의 전원을 켜고 도어 감지 기능을 테스트하세요.
예시 - 도어 감지 기능이 정상 작동하는 경우:

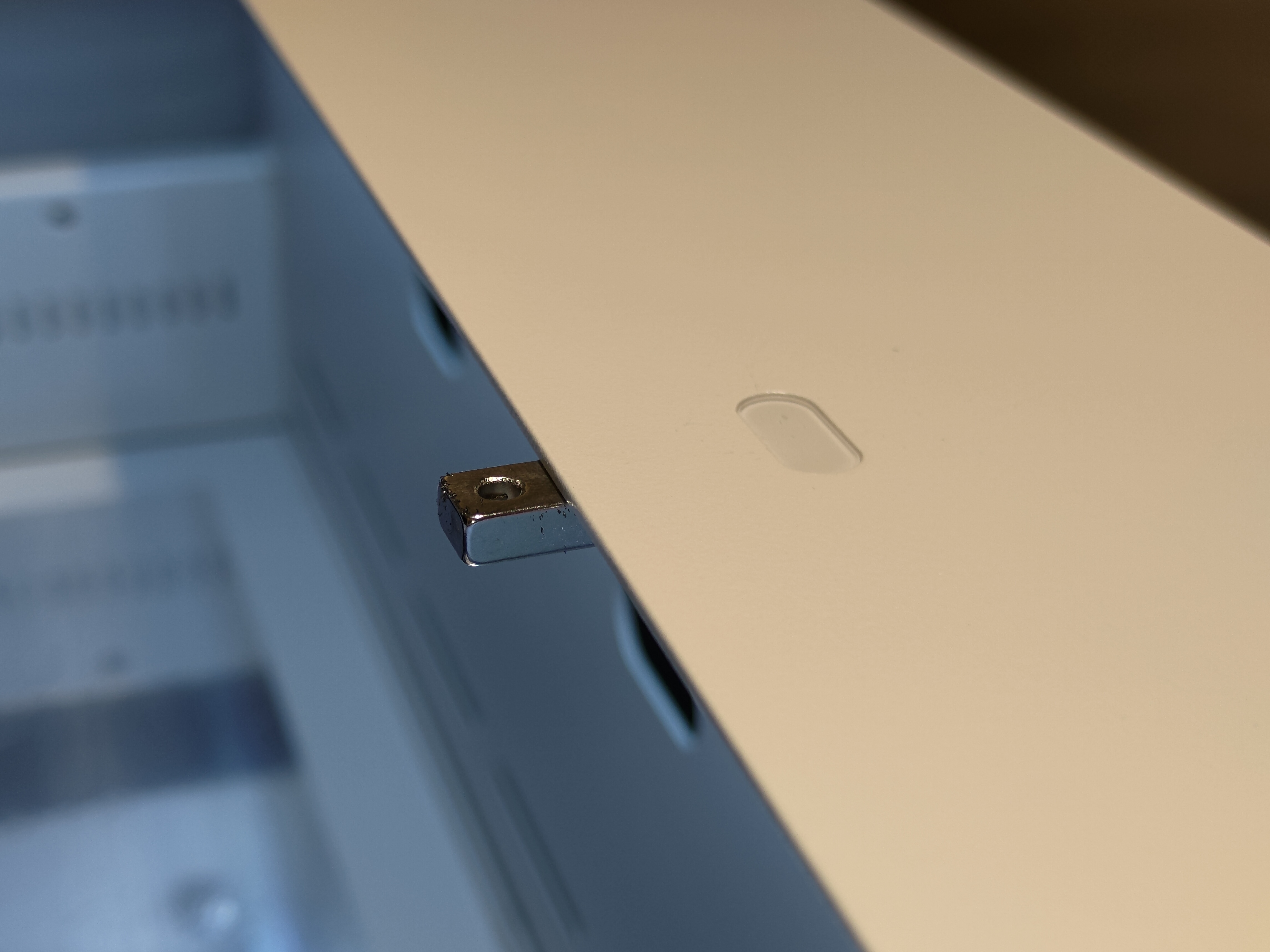

도어 감지에 실패하면 사진과 같이 감지 영역에 자석 2개를 놓으세요.
|
|
19단계
장식용 부품을 프레임 구멍에 끼우세요.
(부품이 더 이상 접착력이 없으면 추가로 순간접착제를 바르세요)
20단계
기기의 전원을 끄고 뒤집으세요. 바닥의 모든 나사를 조이세요.
USB 포트와 가까운 위치에 표시된 발과 나사가 있어야 합니다.
제안:
처음에는 나사를 완전히 조이지 않는 것이 좋습니다. 일부 나사가 잘못 정렬되어 끼워지지 않을 수 있기 때문입니다. 따라서 모든 나사를 설치한 후에 전체적으로 조이는 것이 좋습니다.
21단계
기기를 뒤집으십시오. 모듈 시트를 움직여 자유롭게 이동할 수 있는지 확인하십시오.
|
|
22단계
USB 포트 근처의 고무발 나사를 풀고 모듈 시트를 다시 움직여 보십시오.
#END
