참고
이 문서는 카메라 설계가 다른 지역과 상이하므로 미국 지역에는 적용되지 않습니다.
Ador가 미국 버전인 경우 다음 문서를 참조하세요: Ador US - 카메라 모듈 교체

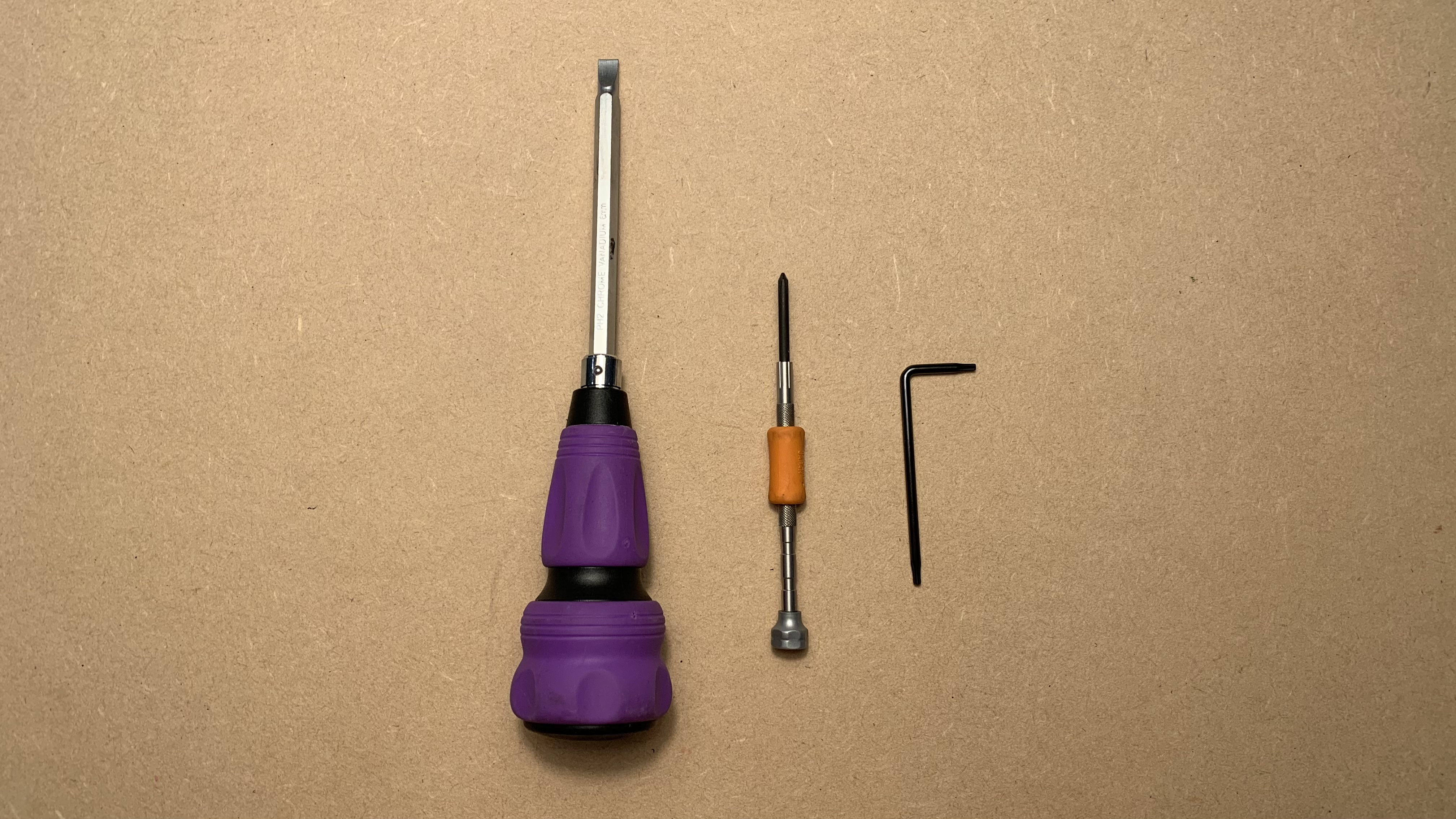

필요 도구
- Torx T8 드라이버
- 십자 드라이버 (소형)
- 스크레이퍼 또는 일자 드라이버

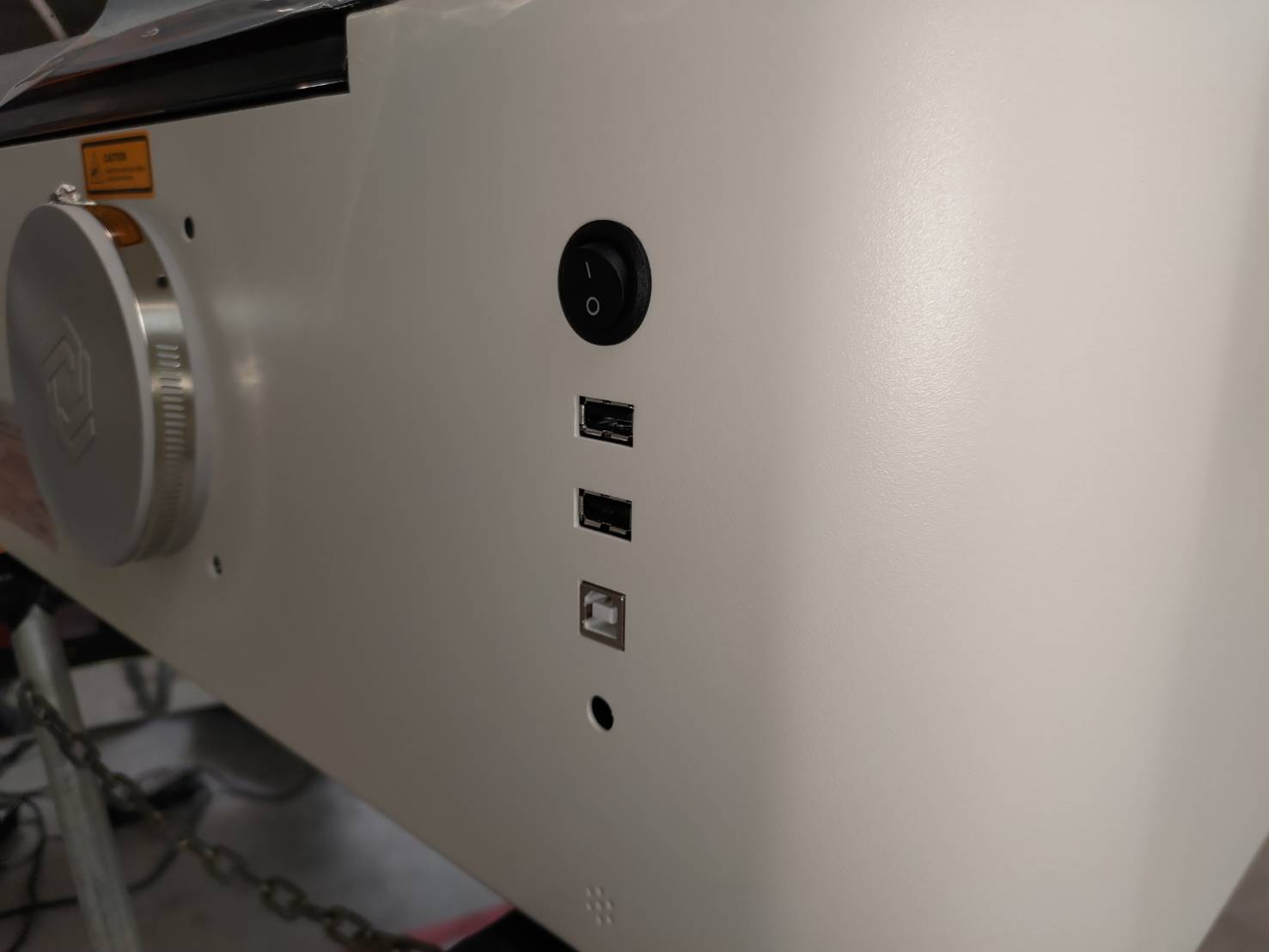

1단계 - 기기의 전원을 끄고 전원 코드를 분리합니다

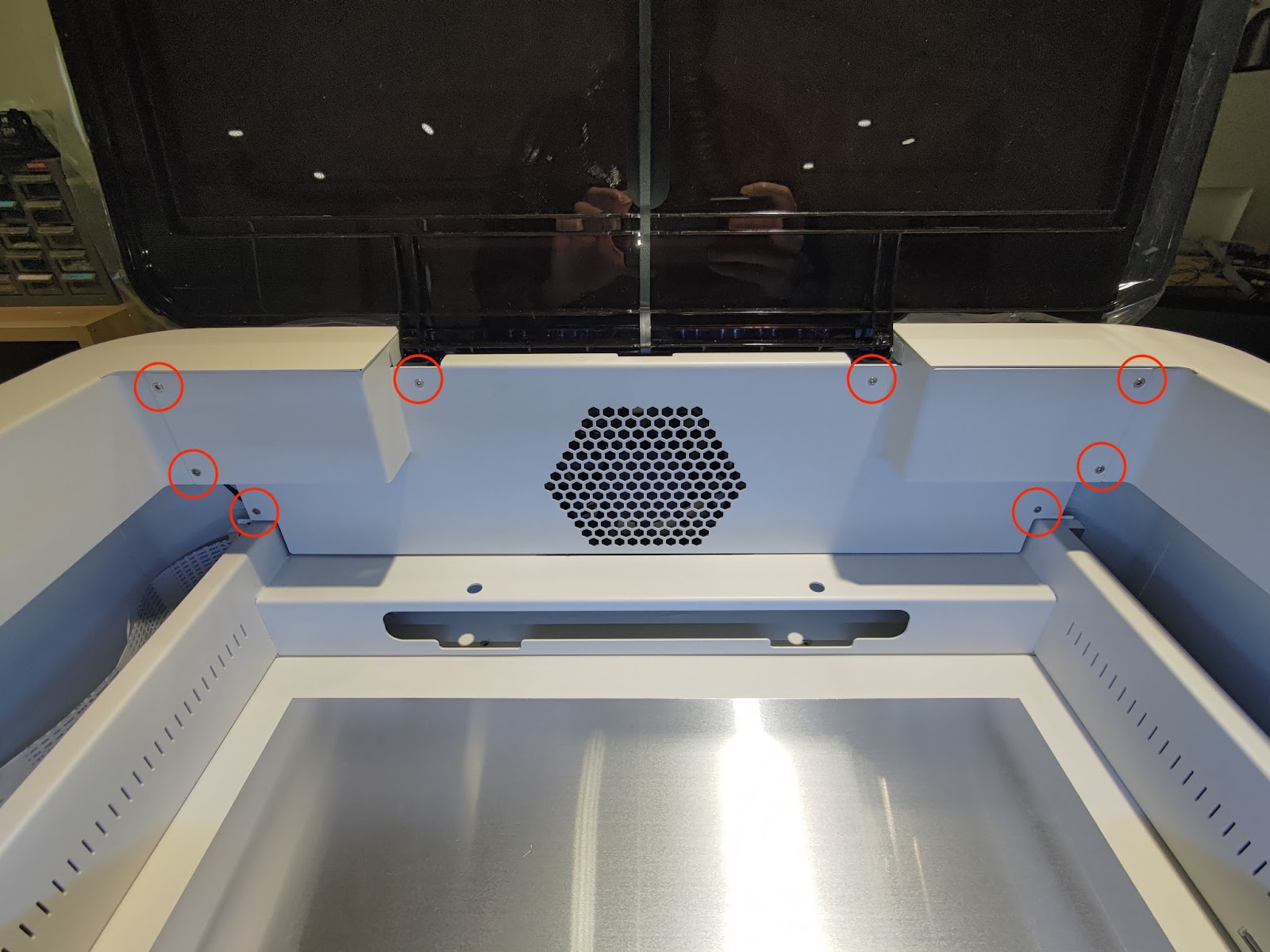

2단계 - 플레이트의 나사를 풉니다
T8 나사 8개 (플레이트와 도어 커버가 연결되어 있습니다.)

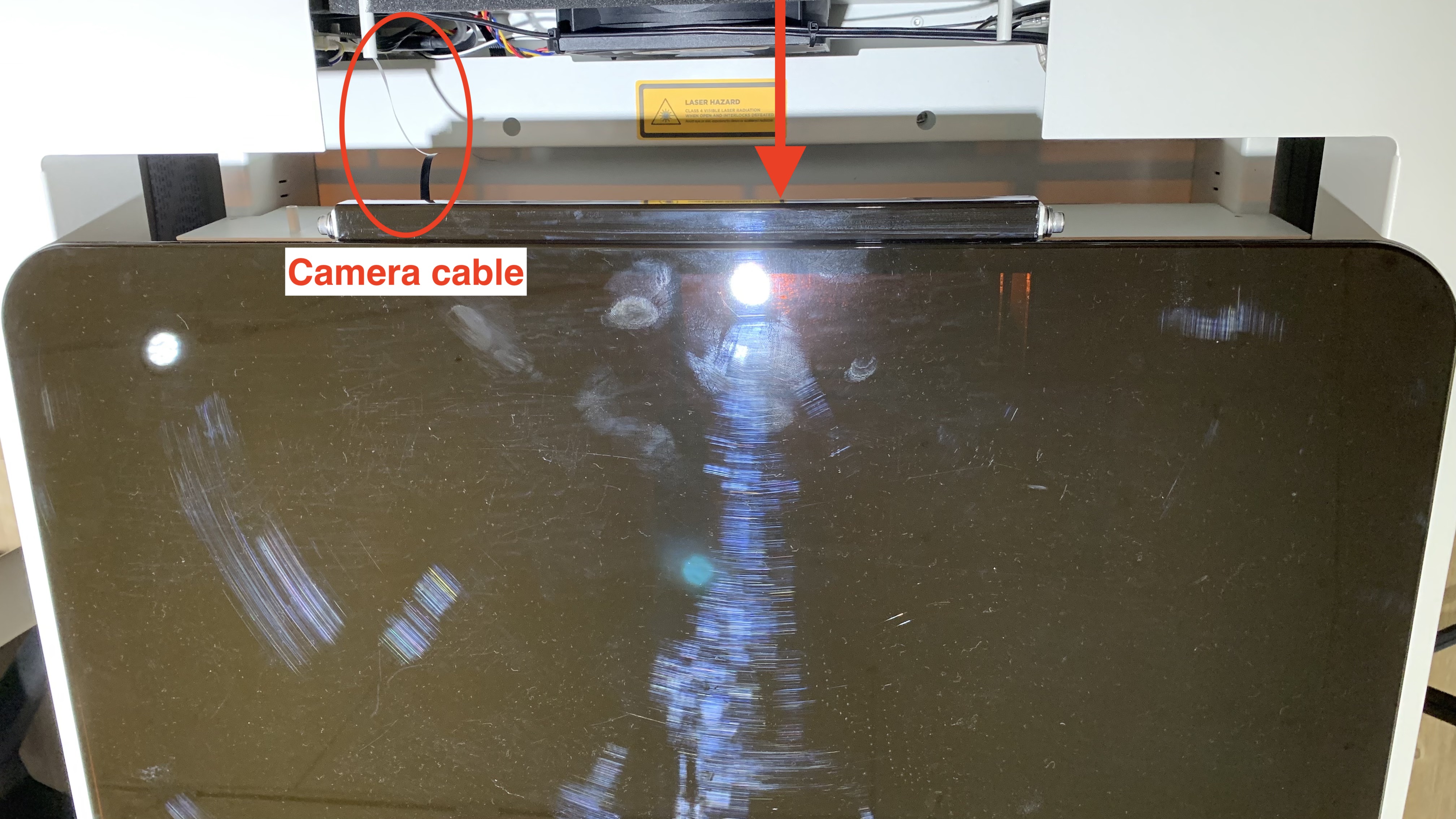

3단계 - 플레이트와 도어 커버를 약간 앞으로 밉니다

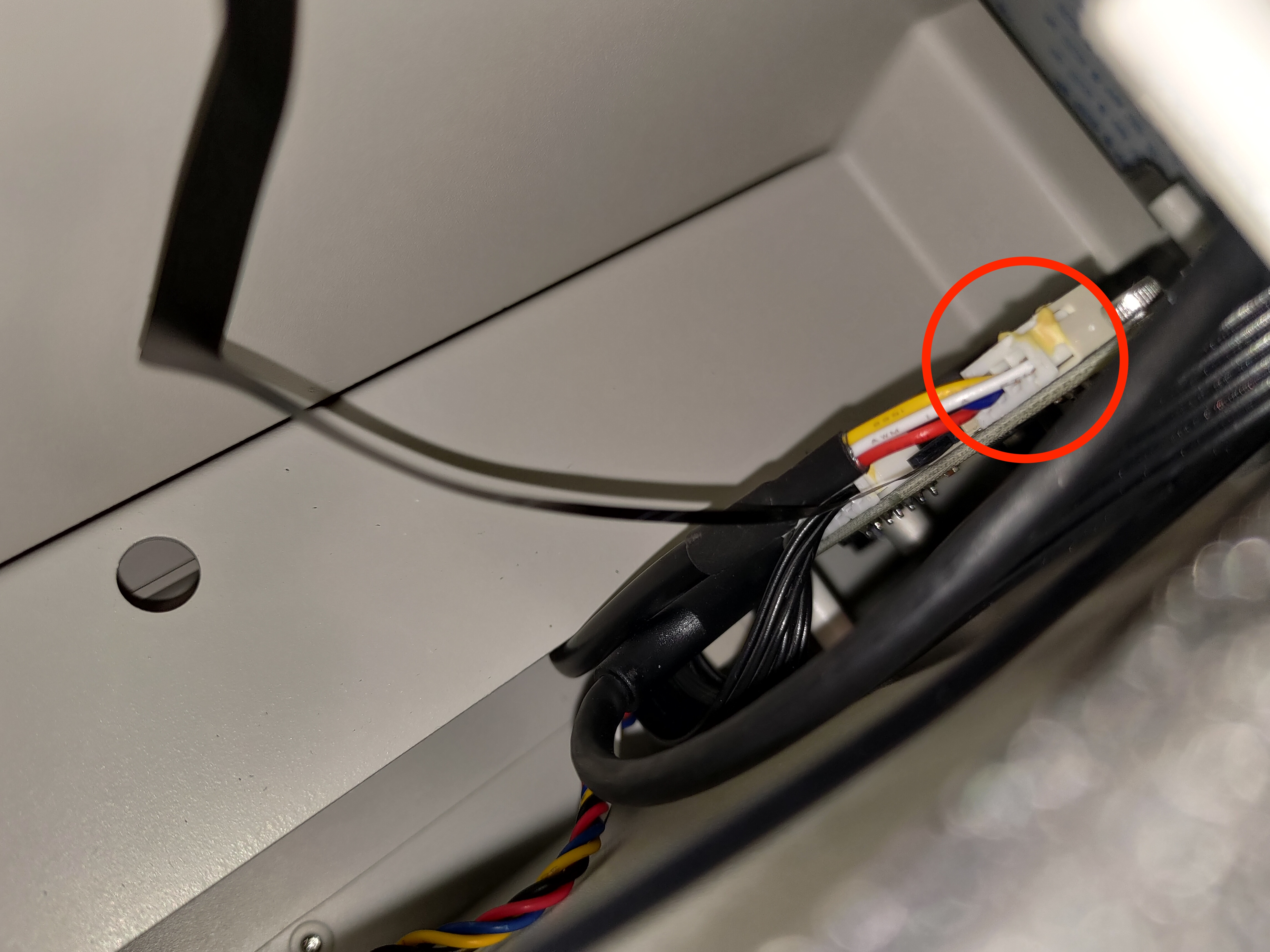

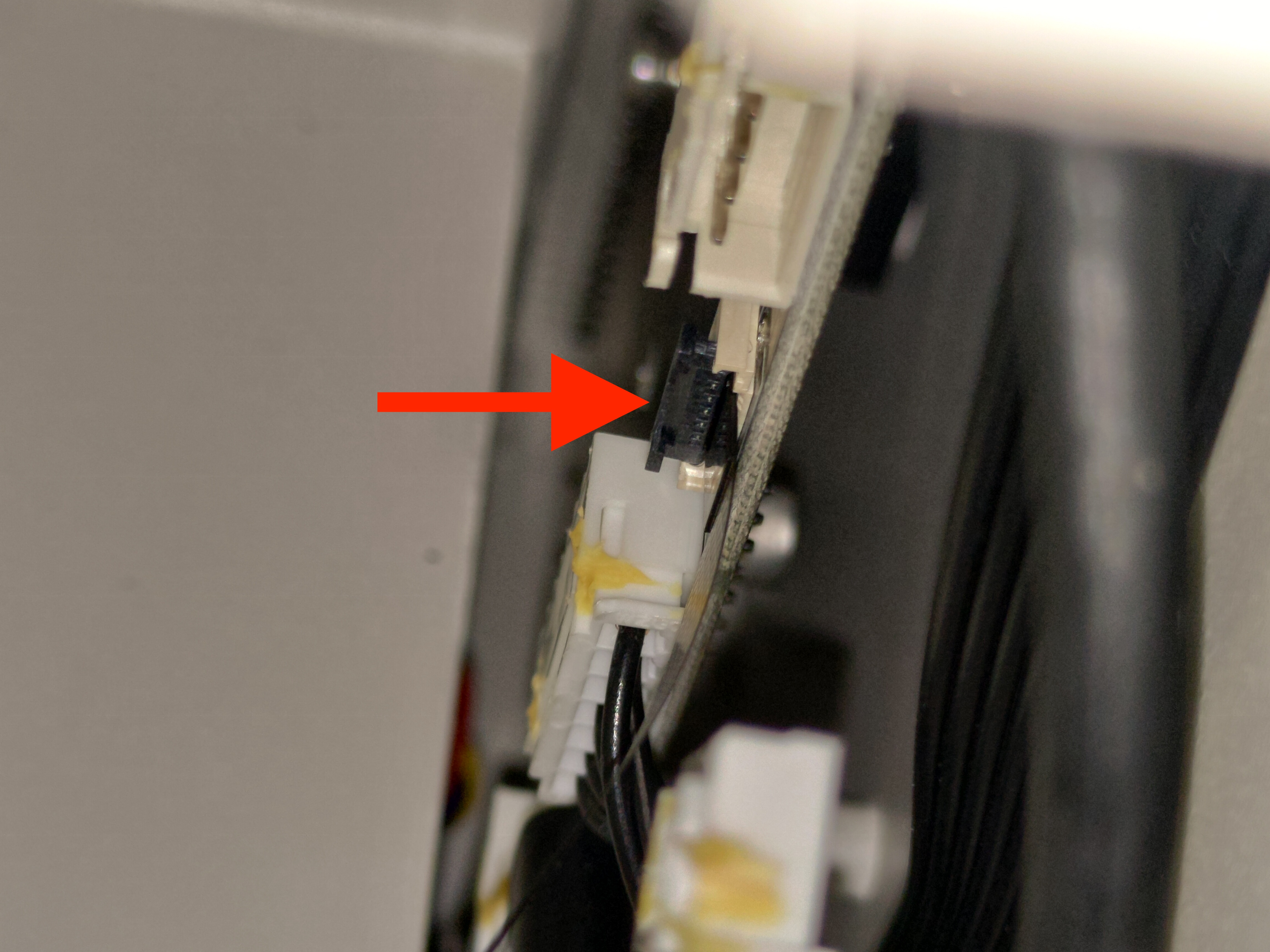

4단계 - 모터 케이블을 분리합니다
이 케이블을 분리하면 카메라 케이블을 더 쉽게 제거할 수 있습니다.
5단계 - 카메라 케이블을 분리합니다
케이블을 고정하는 클립이 있습니다. 클립을 열어 카메라 케이블을 분리하세요.
클립 잠금 상태:
클립 잠금 해제 상태:
케이블 분리:

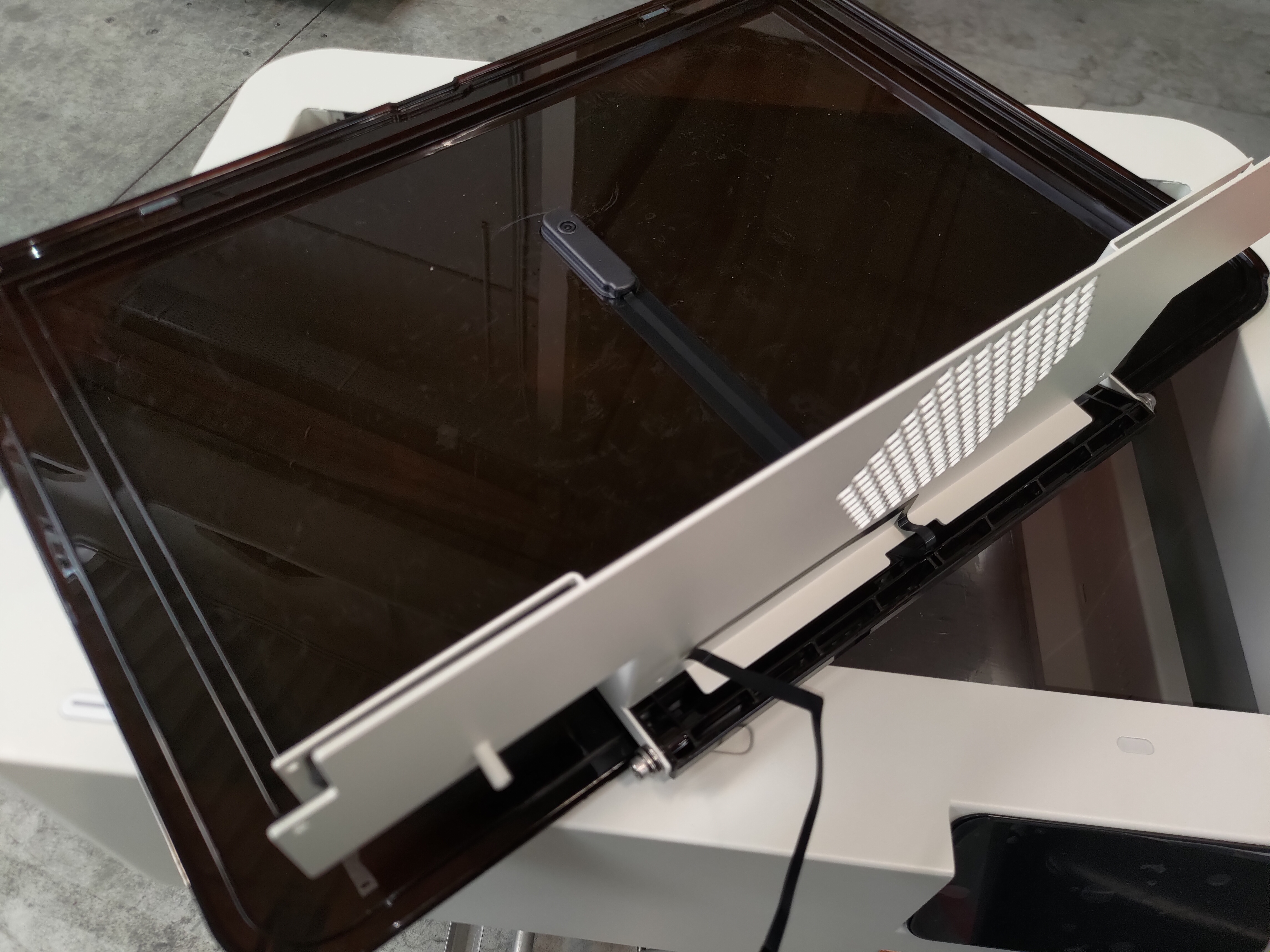

6단계 - 플레이트와 도어 커버 제거

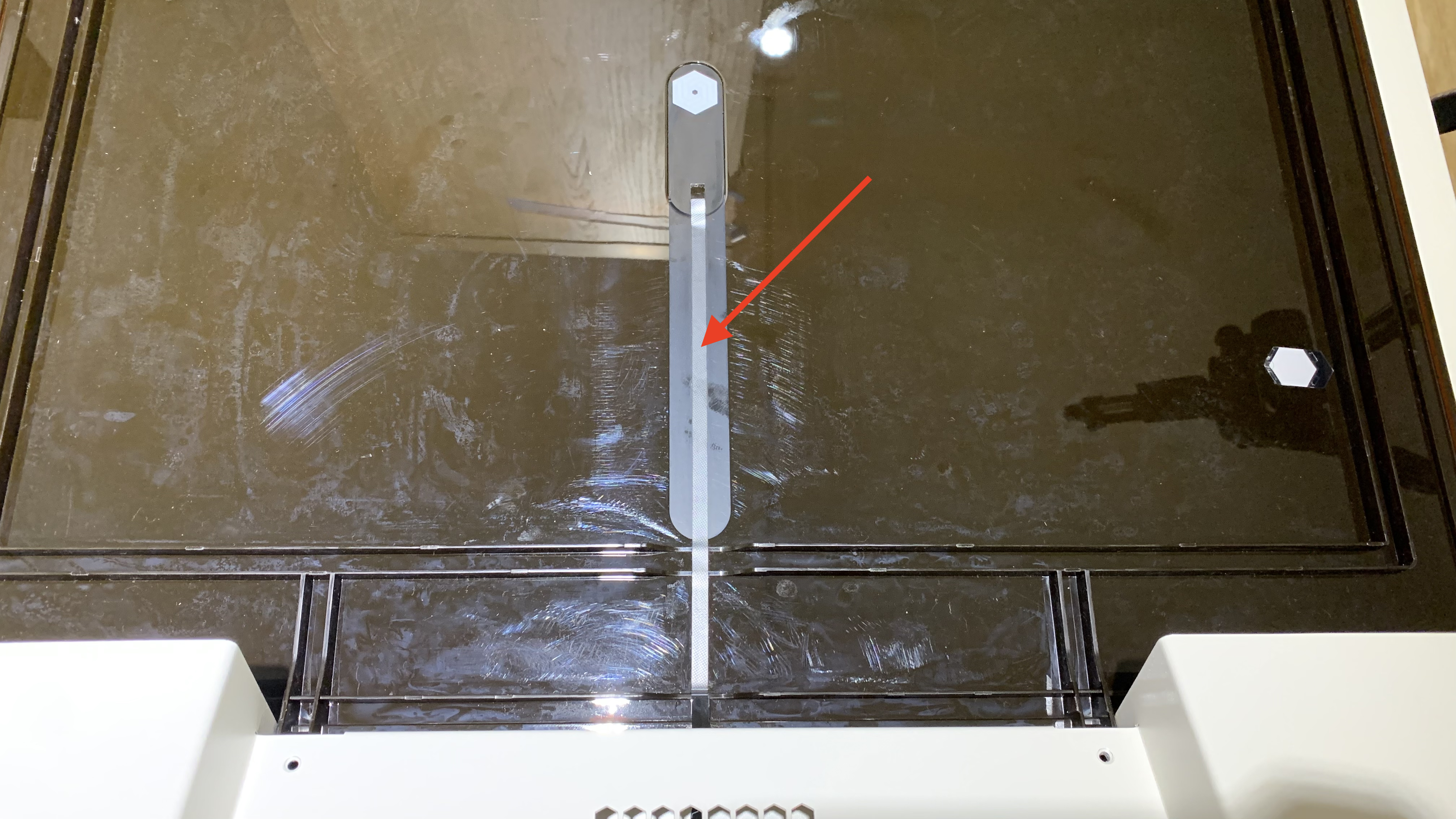

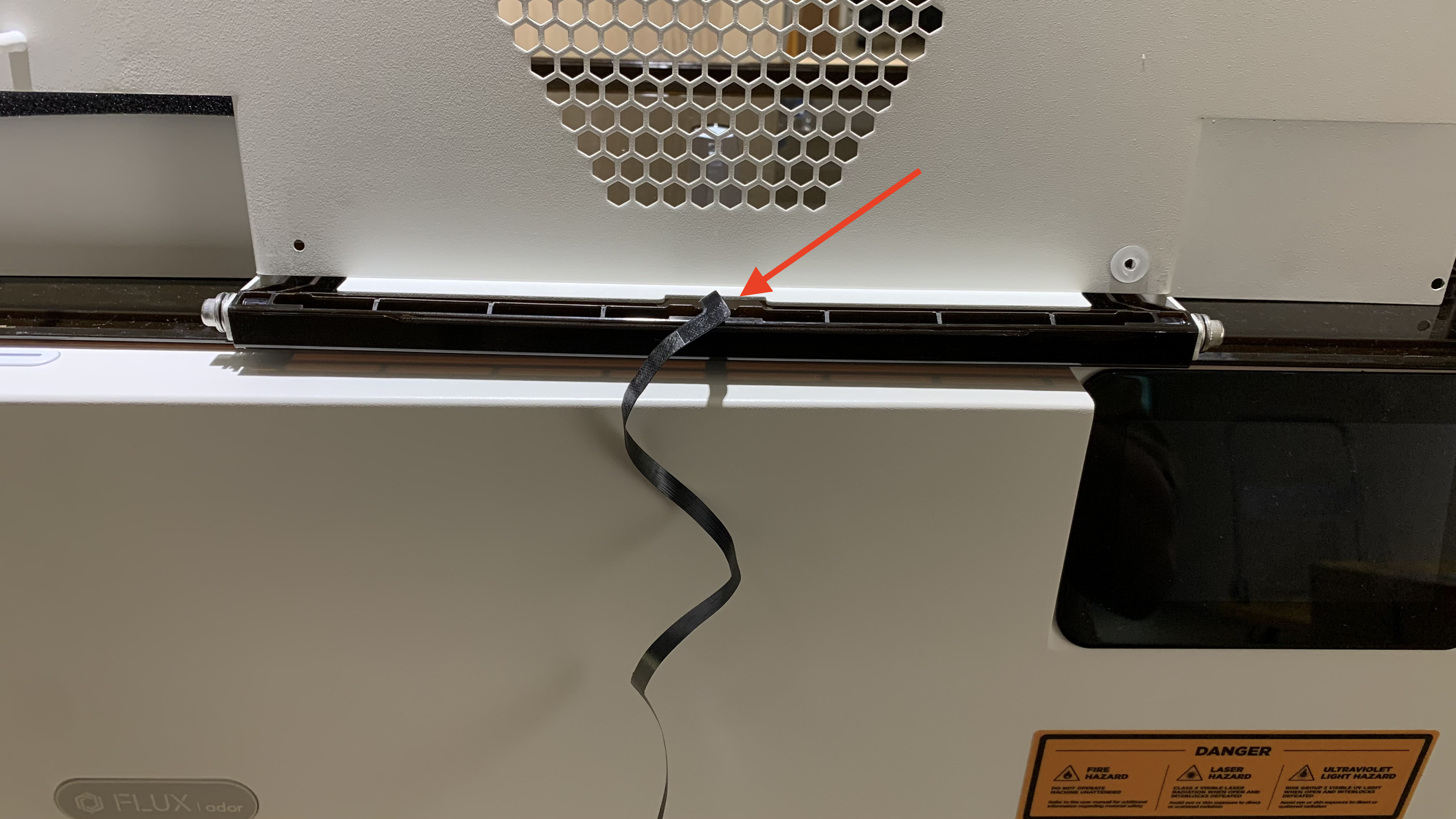

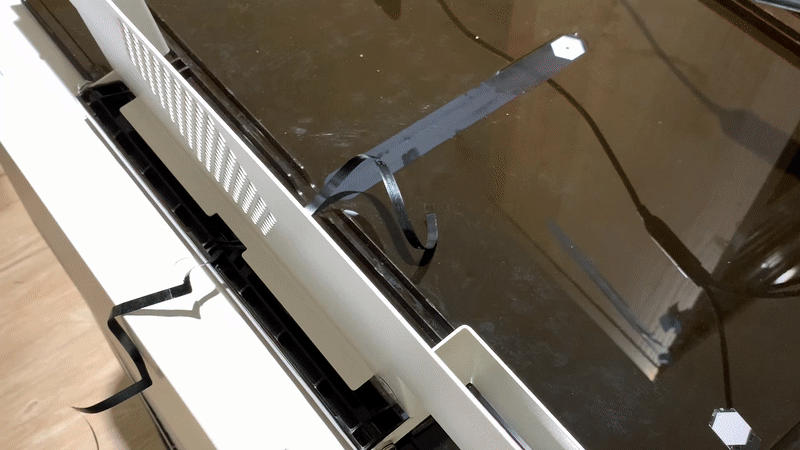

7단계 - 뚜껑의 카메라 케이블 제거
케이블을 교체하지 않는 경우 이 단계를 건너뛰어도 됩니다.

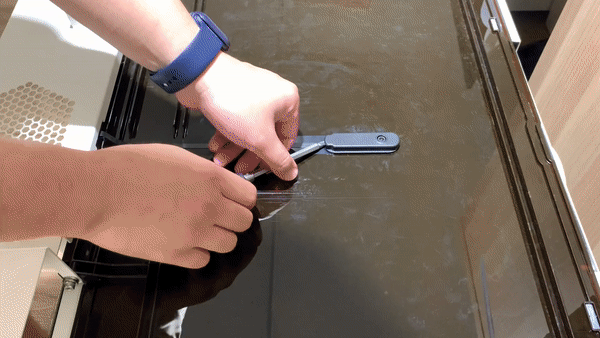

8단계 - 카메라 모듈 보드 제거
카메라 모듈 보드(카메라에 부착됨)를 직접 들어 올리면 카메라 케이블이 분리될 수 있으니 주의하세요.

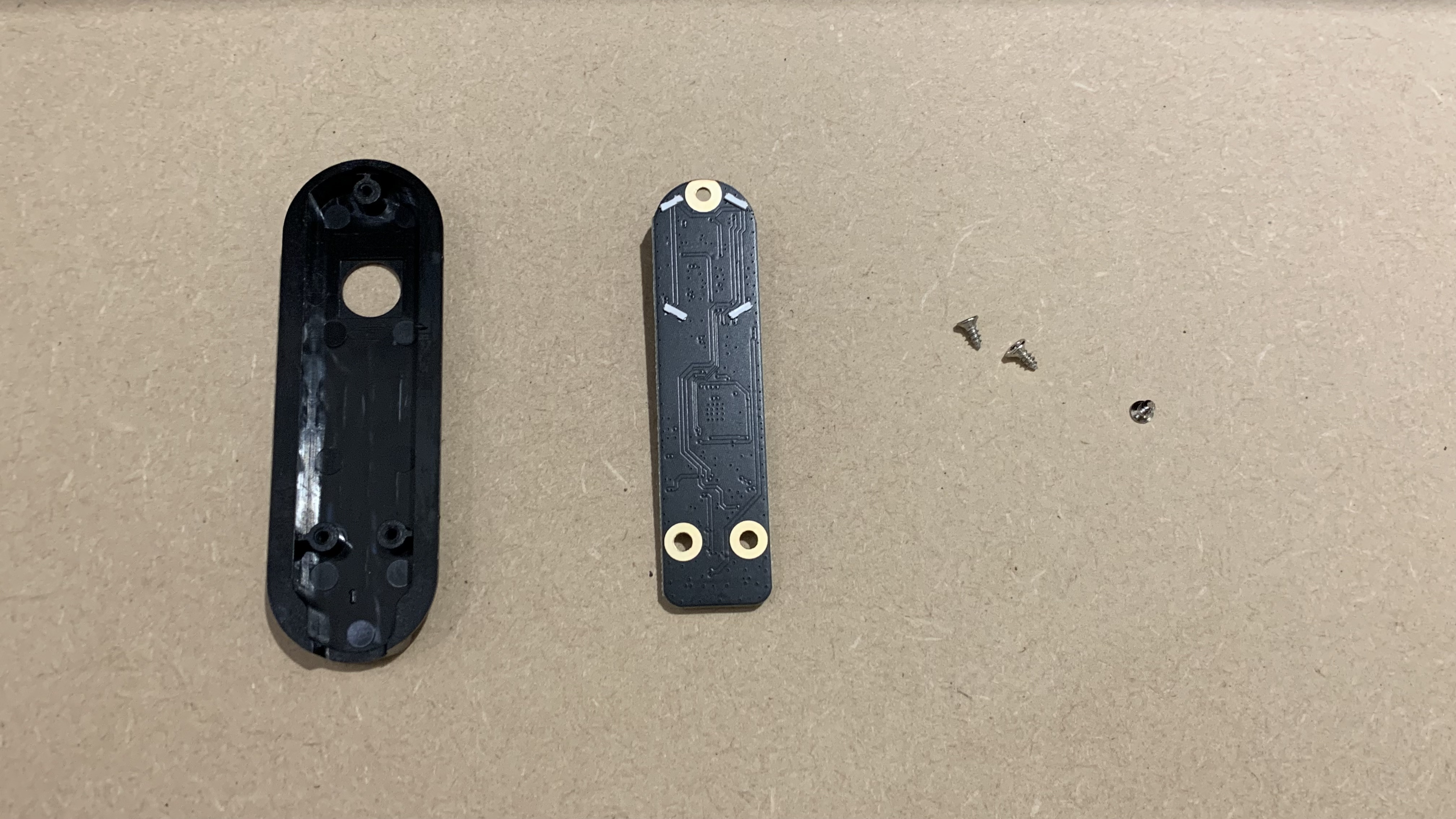

9단계 - 보드에서 카메라 모듈 분리

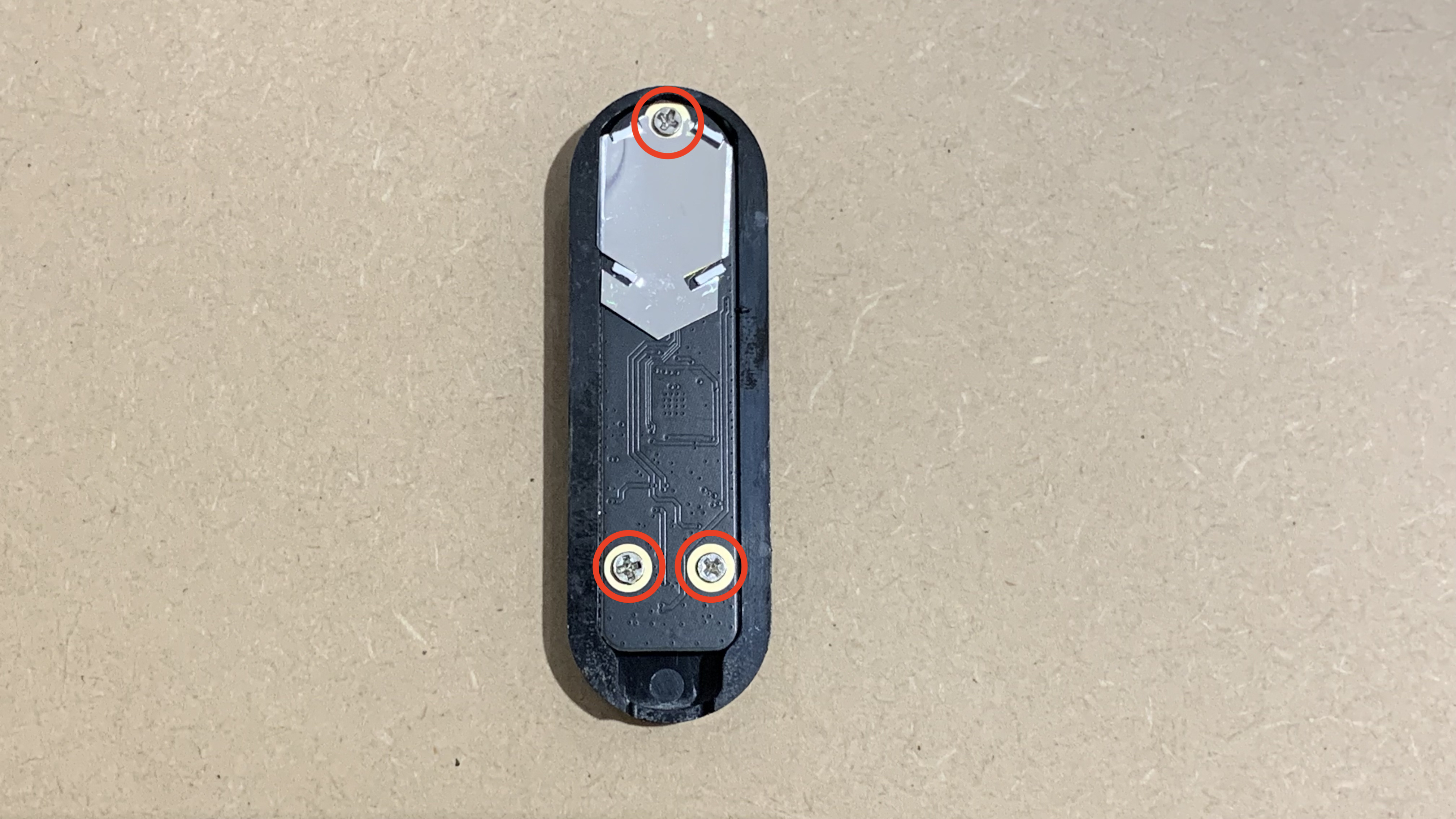

먼저 카메라 모듈 상단의 라이트 가이드 보드를 분리하세요. 이 세 개의 나사를 제거하세요.

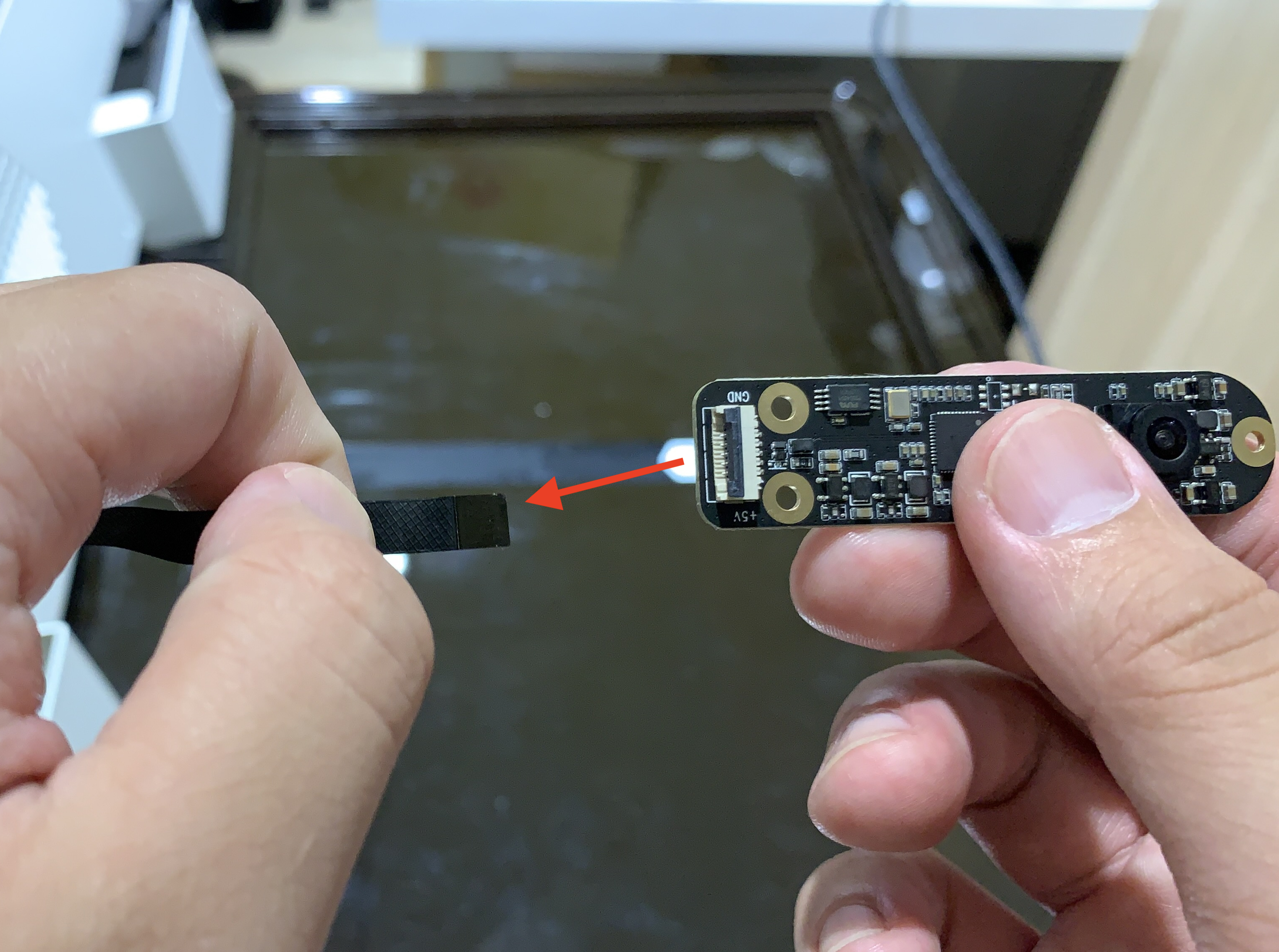

10단계 - 카메라 케이블 제거

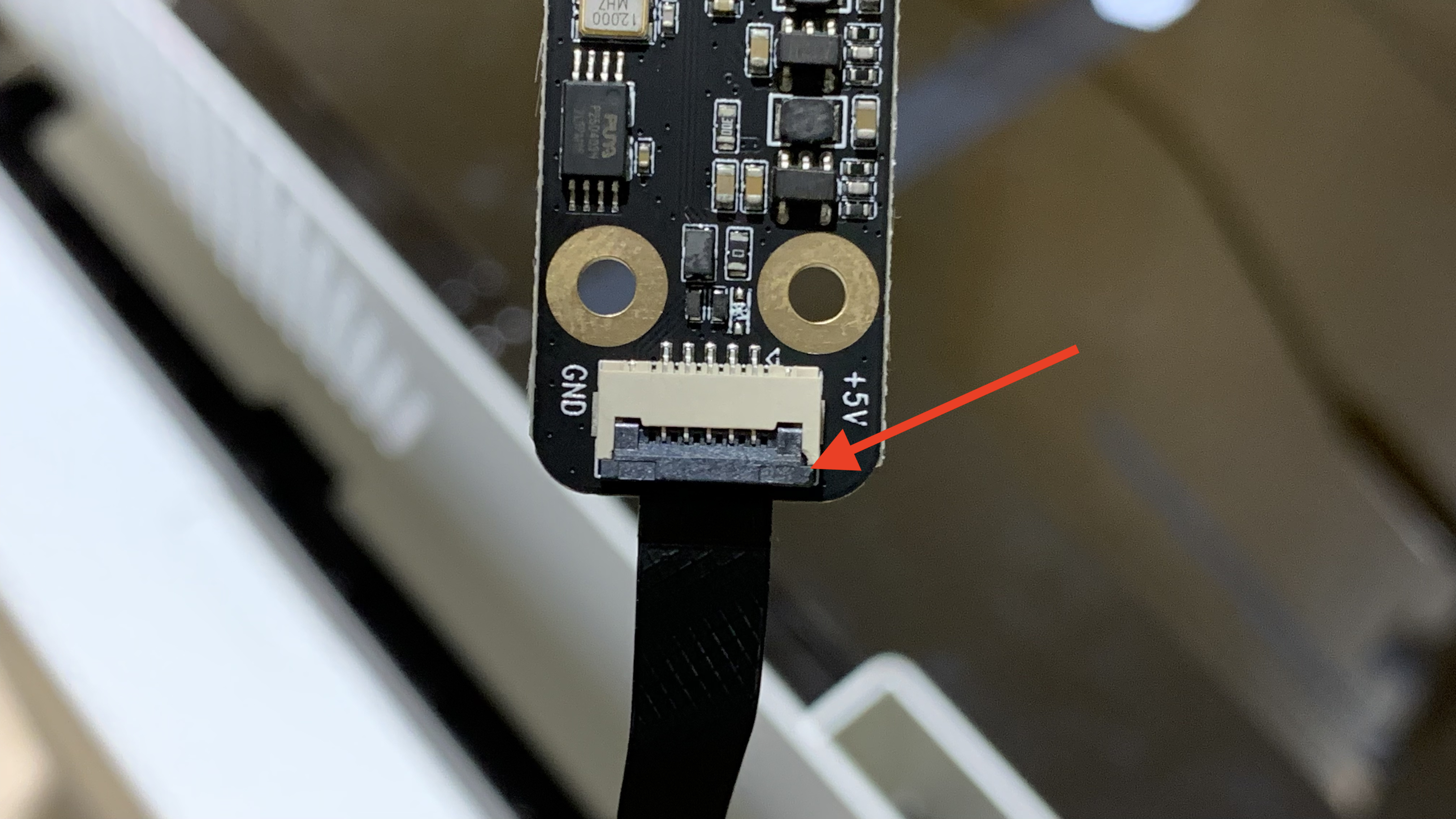

클립 잠금장치를 열어 케이블을 제거하세요.

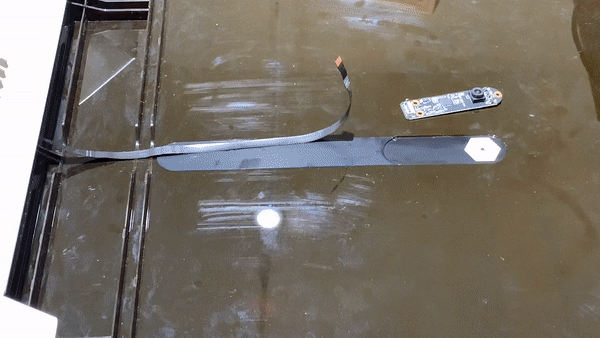

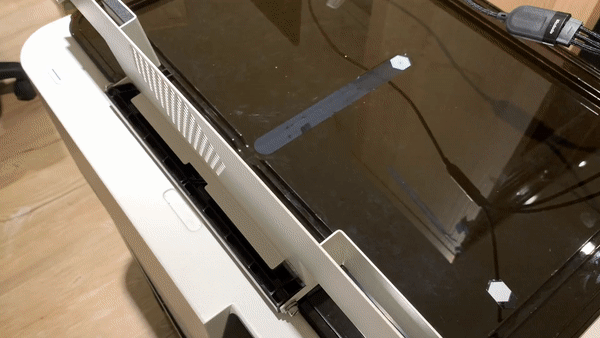

11단계 - 플레이트와 뚜껑을 통해 새 카메라 케이블 통과
케이블을 교체하지 않는 경우 이 단계를 건너뛰어도 됩니다.
12단계 - 카메라 케이블을 카메라 모듈에 삽입

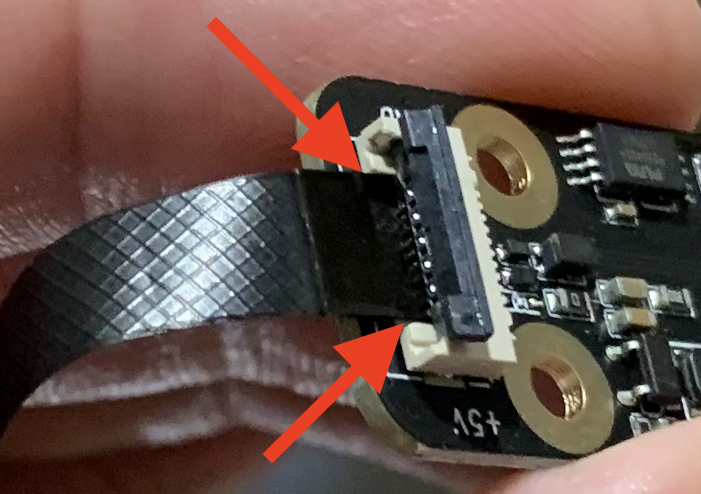

금속면이 아래를 향하도록 카메라 케이블을 모듈에 설치하세요. 클립을 잠가 고정한 후 살짝 당겨 제대로 고정되었는지 확인하세요.
카메라 케이블이 커넥터에 올바르게 설치되었는지 반드시 확인하세요.

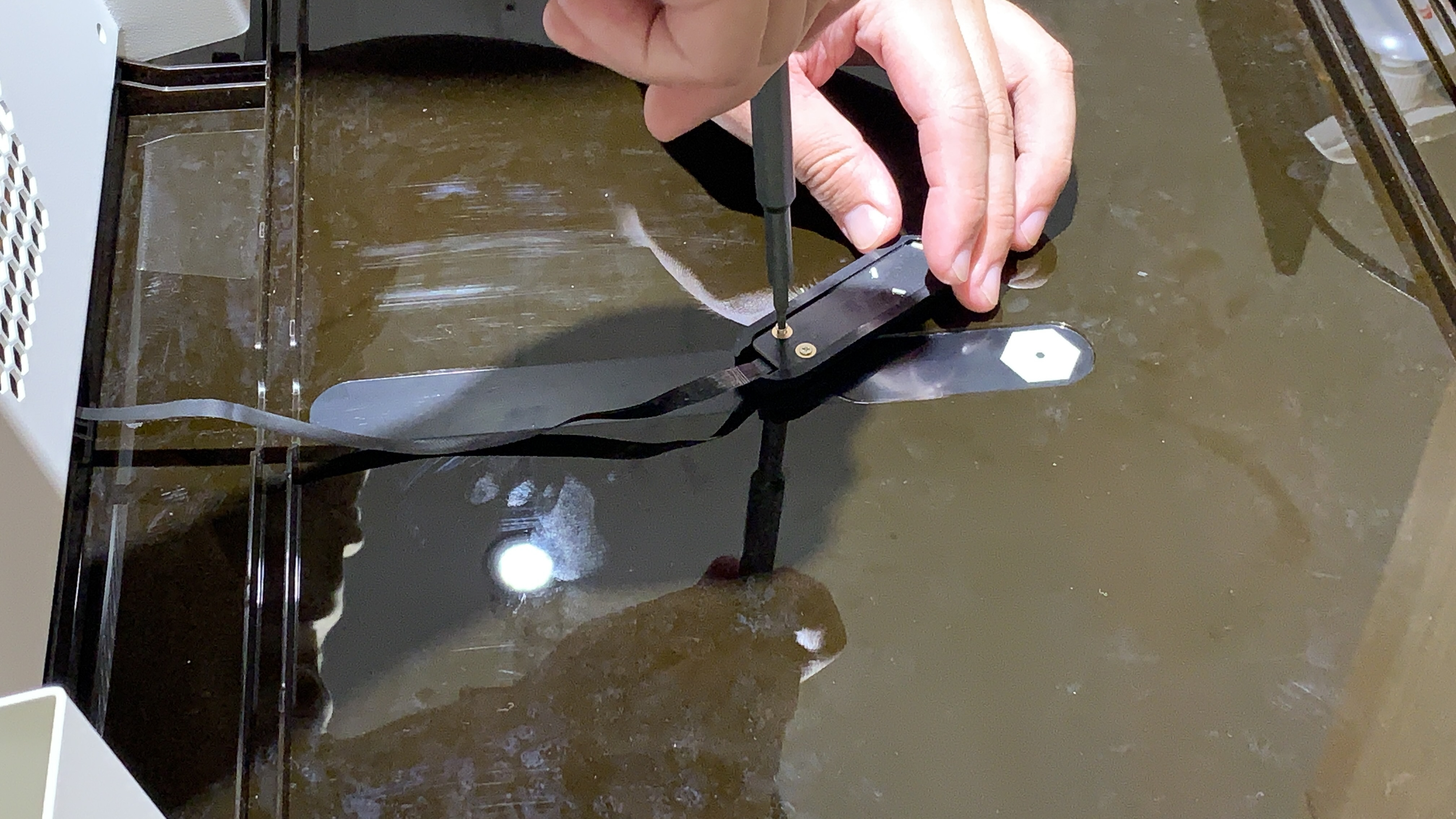

13단계 - 카메라 모듈을 카메라 모듈 보드에 고정 카메라 모듈 보드
세 개의 나사를 조이세요.

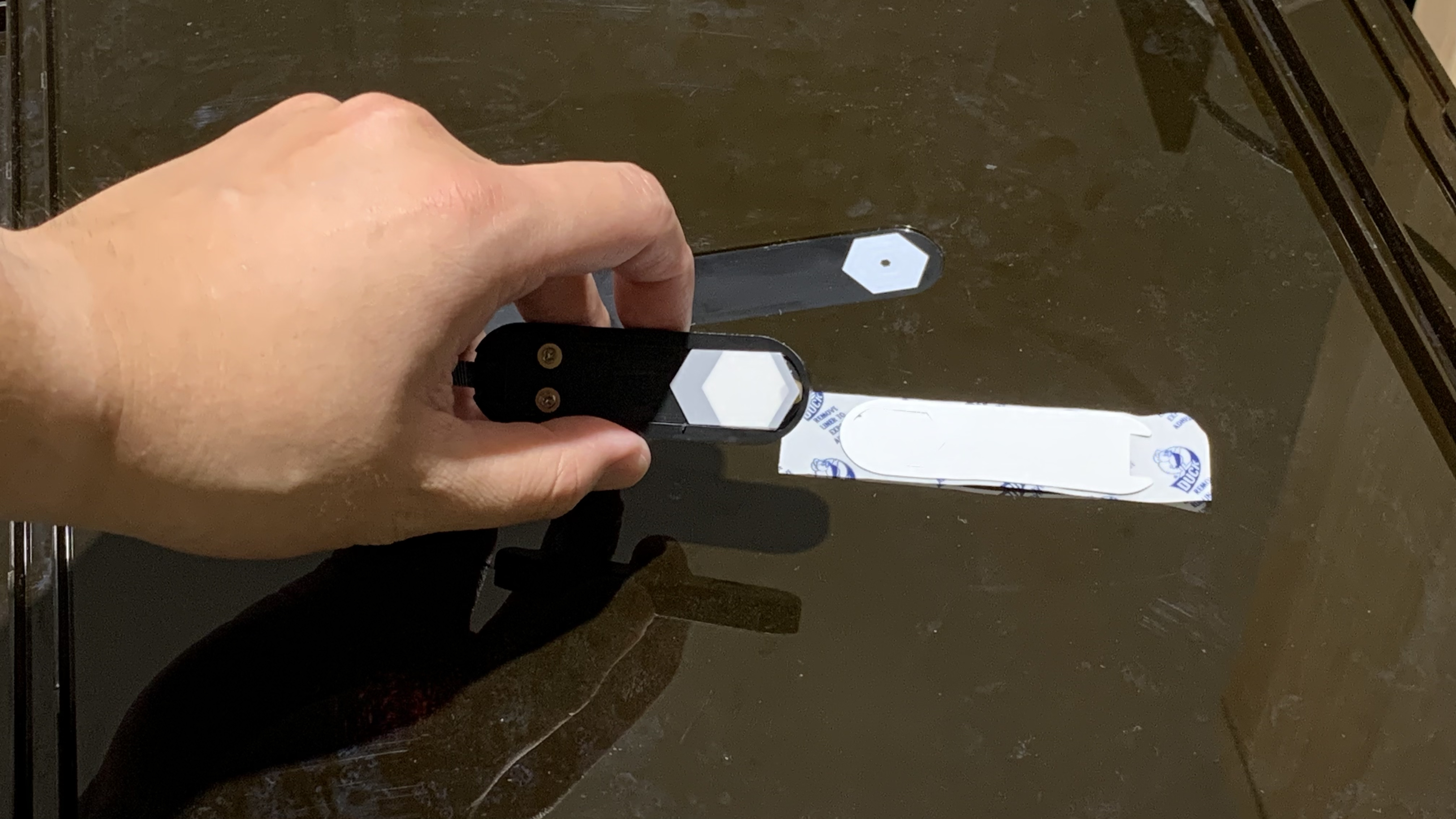

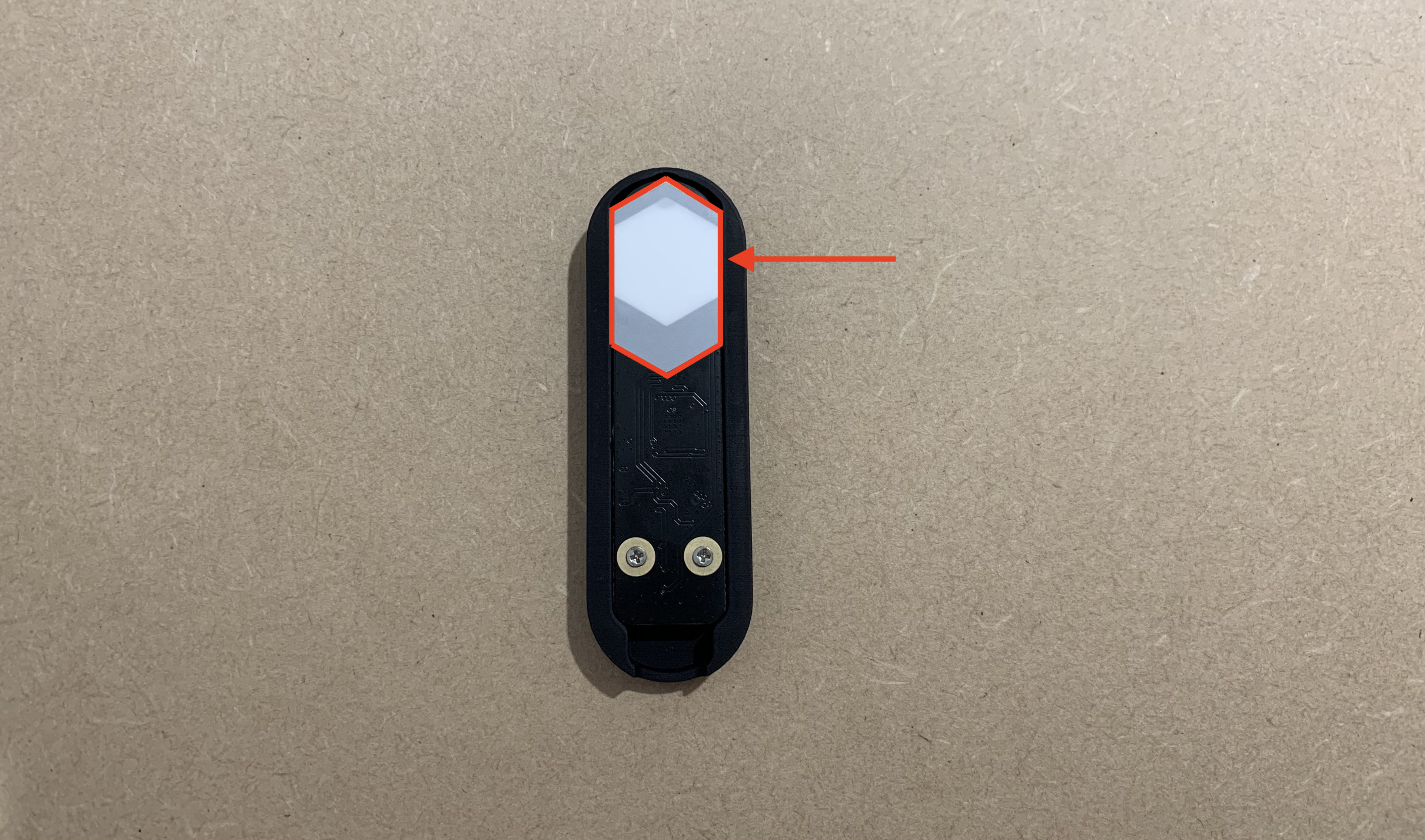

새 라이트 가이드 보드를 카메라 모듈에 부착하세요.

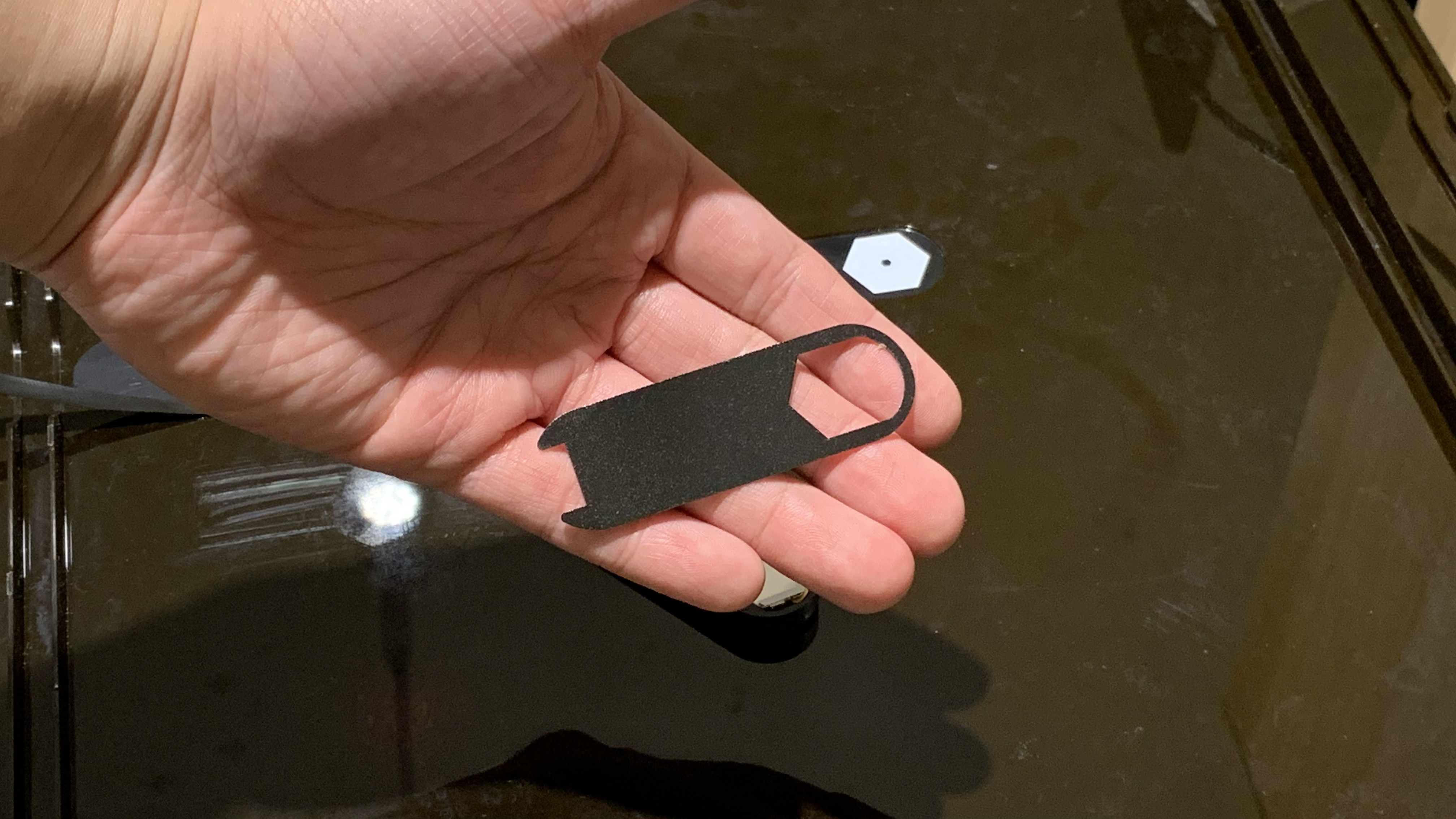

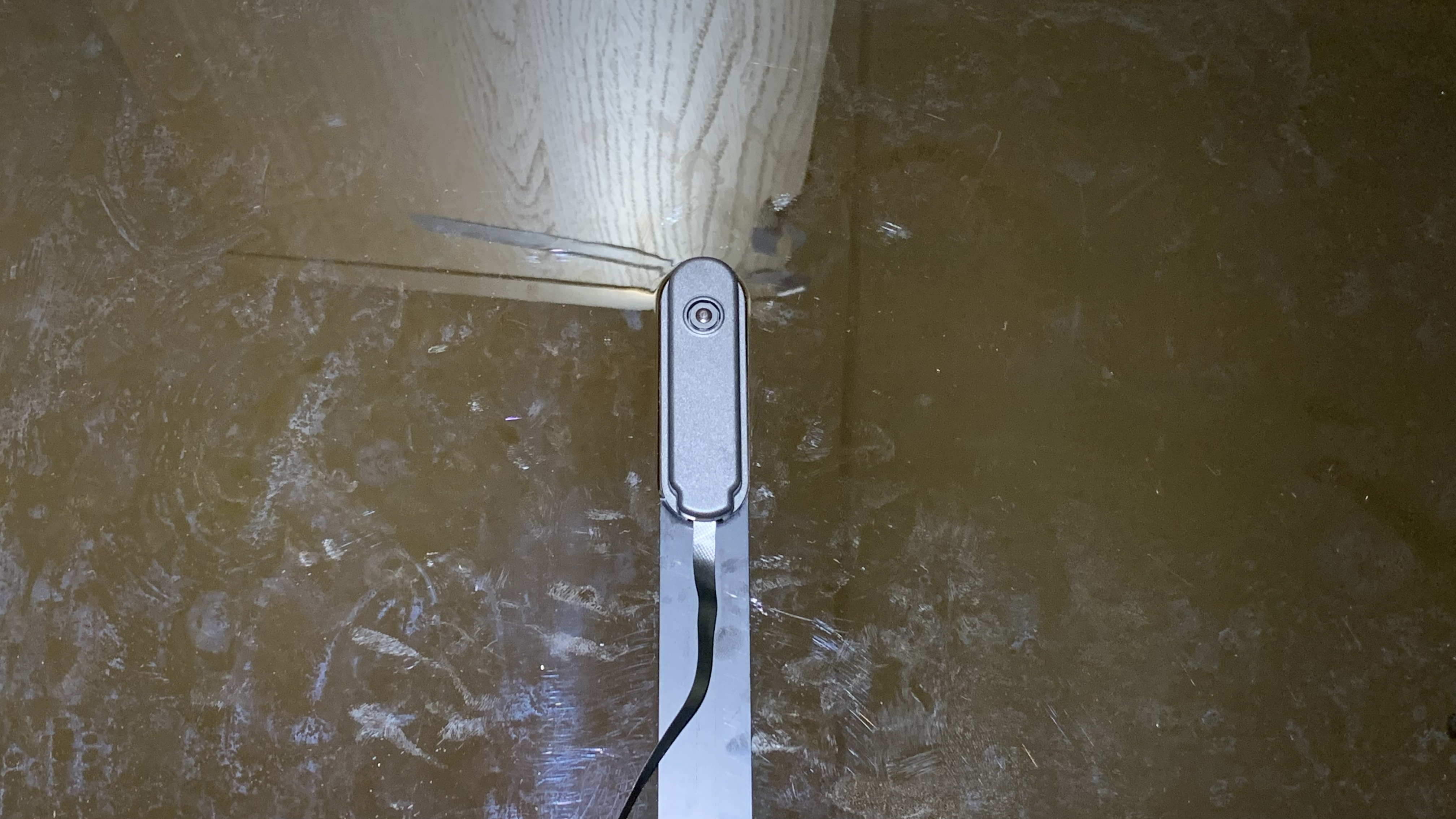

테이프를 사용하여 카메라 모듈 보드를 뚜껑에 고정하세요.

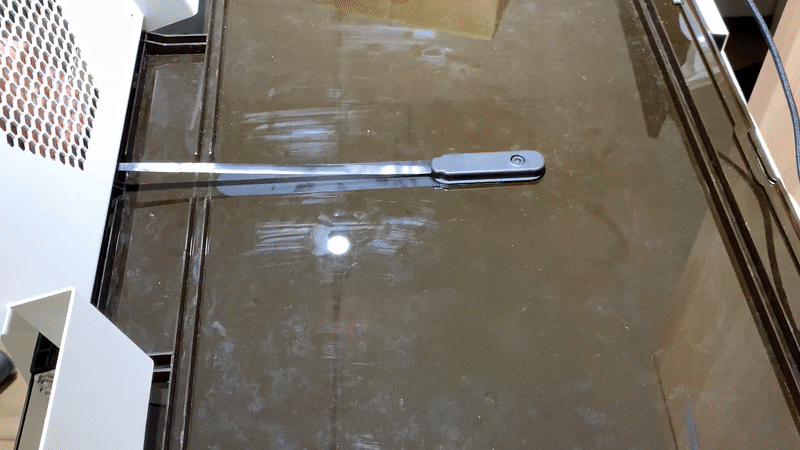

14단계 - 카메라 케이블 부착
케이블을 교체하지 않는 경우 이 단계를 건너뛰어도 됩니다.

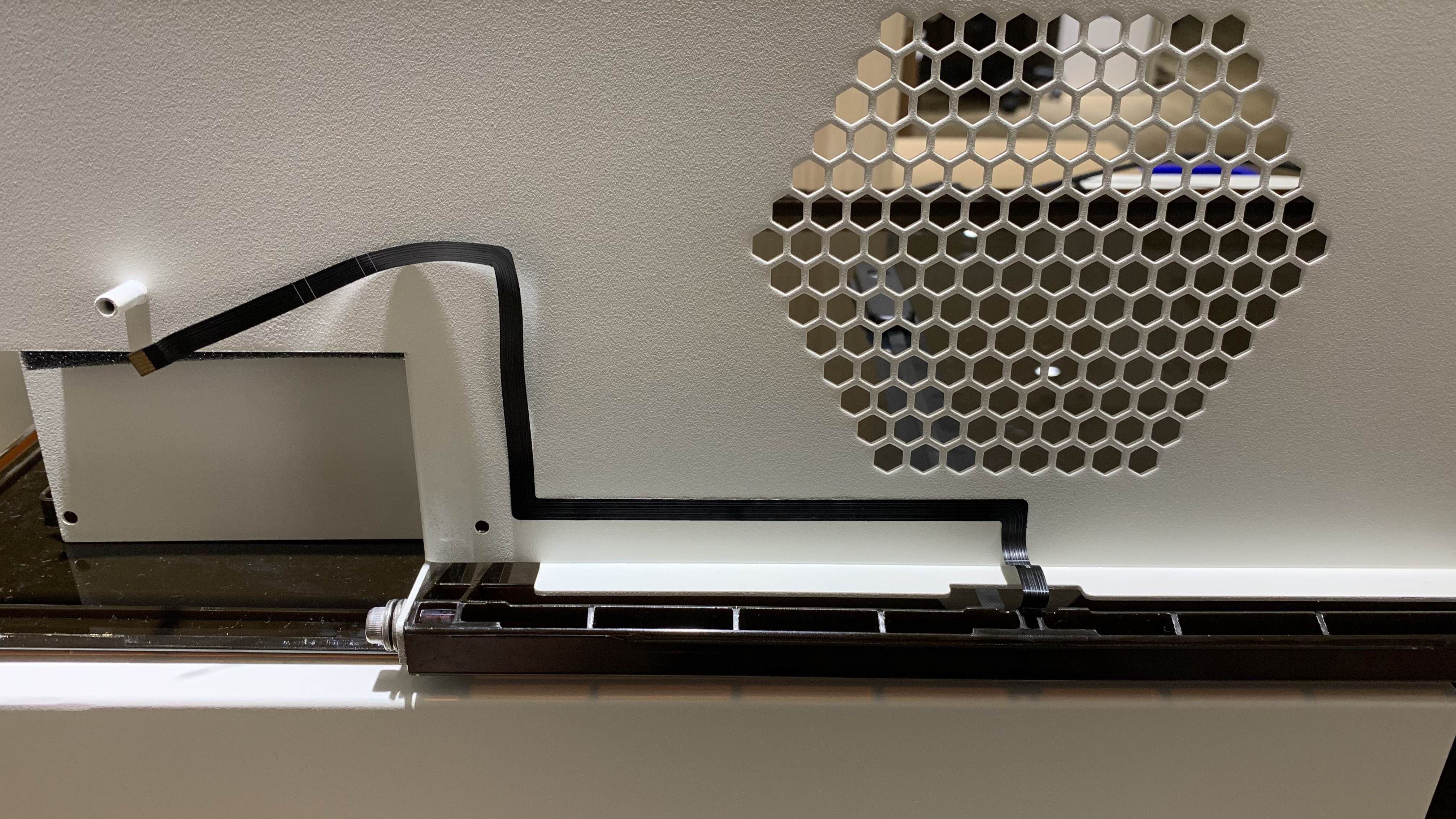

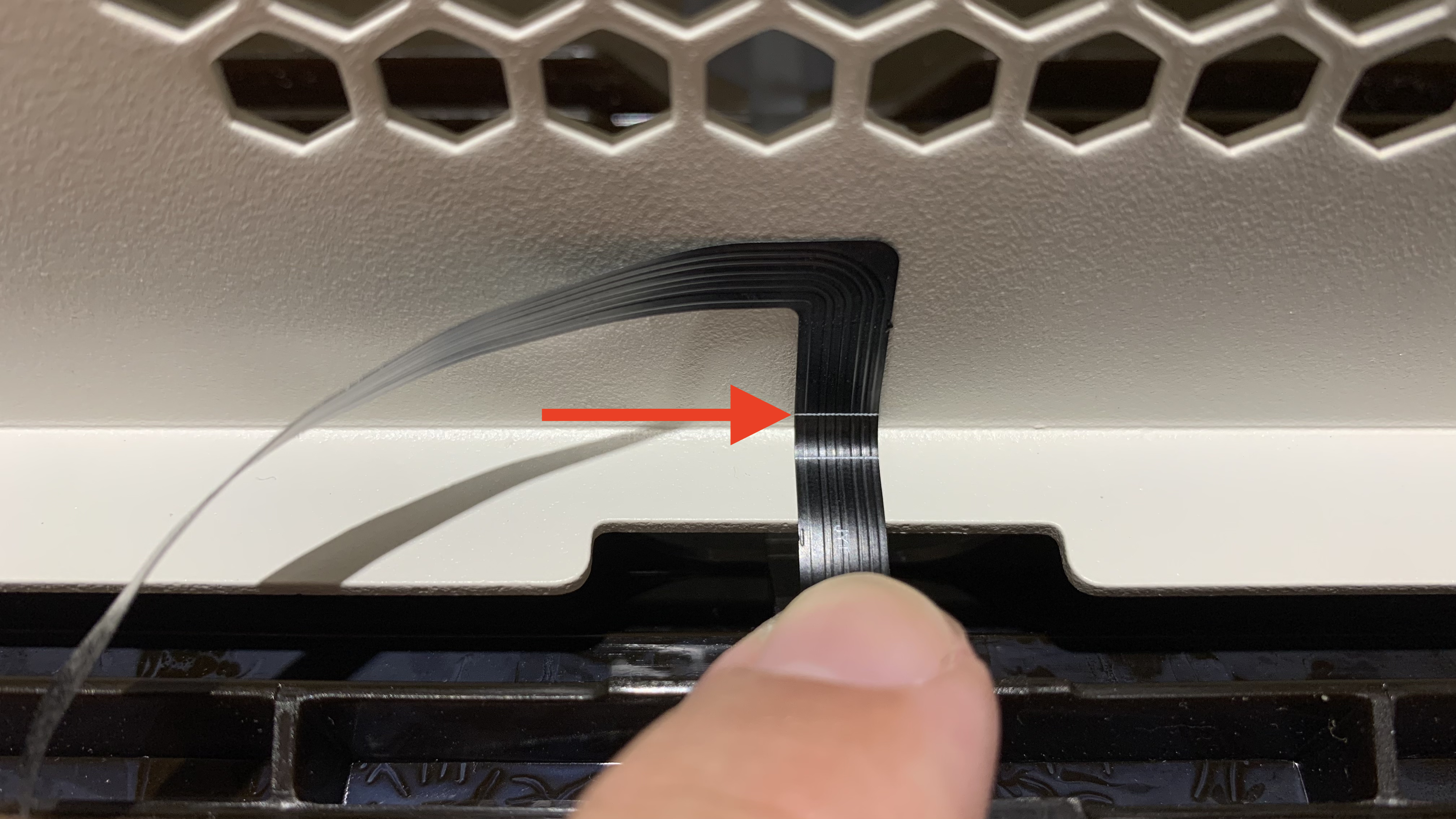

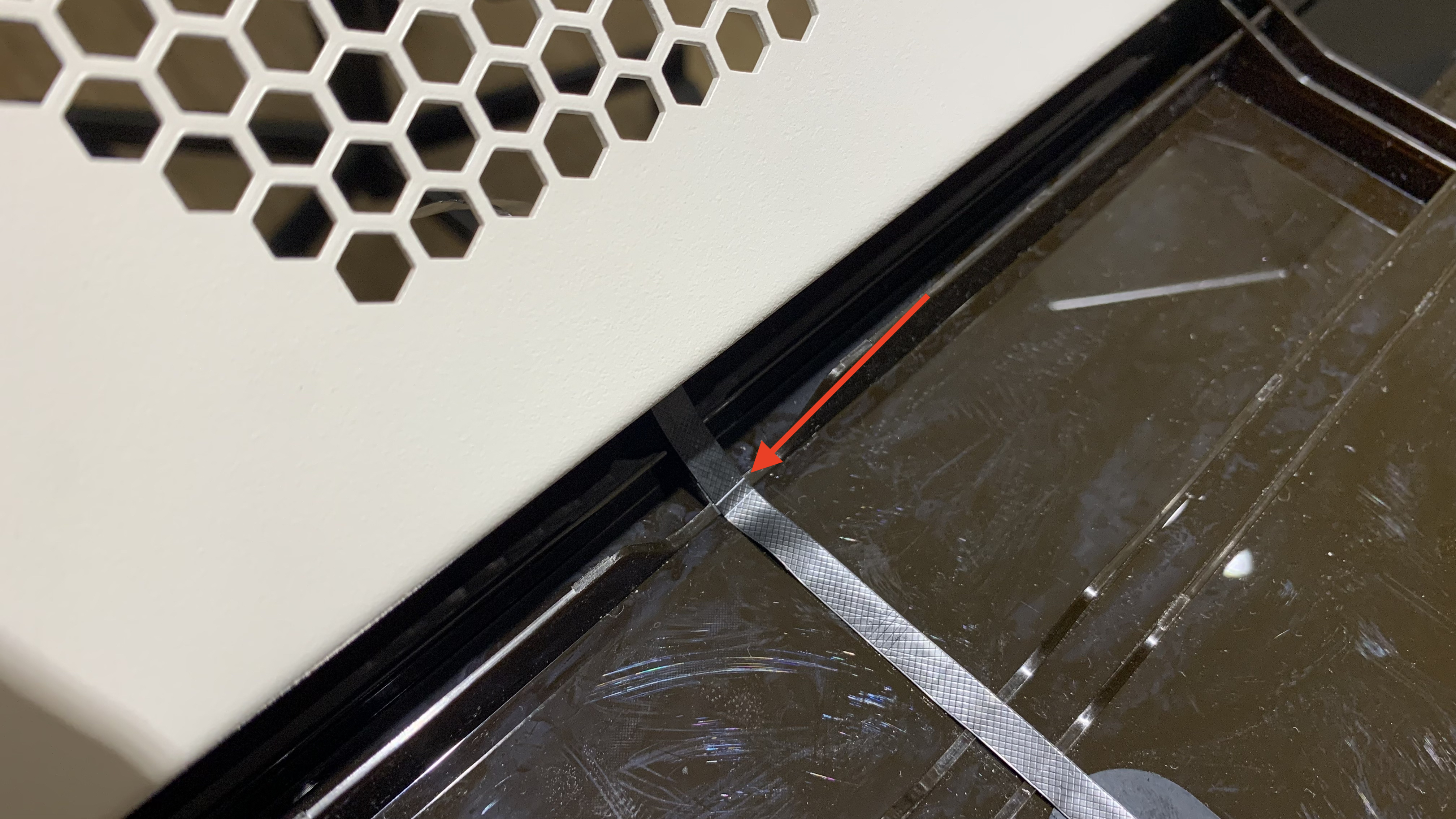

두 개의 흰색 선은 곡선의 위치를 나타냅니다. 곡선 위치
15단계 - 상단에 플레이트와 도어 커버 놓기

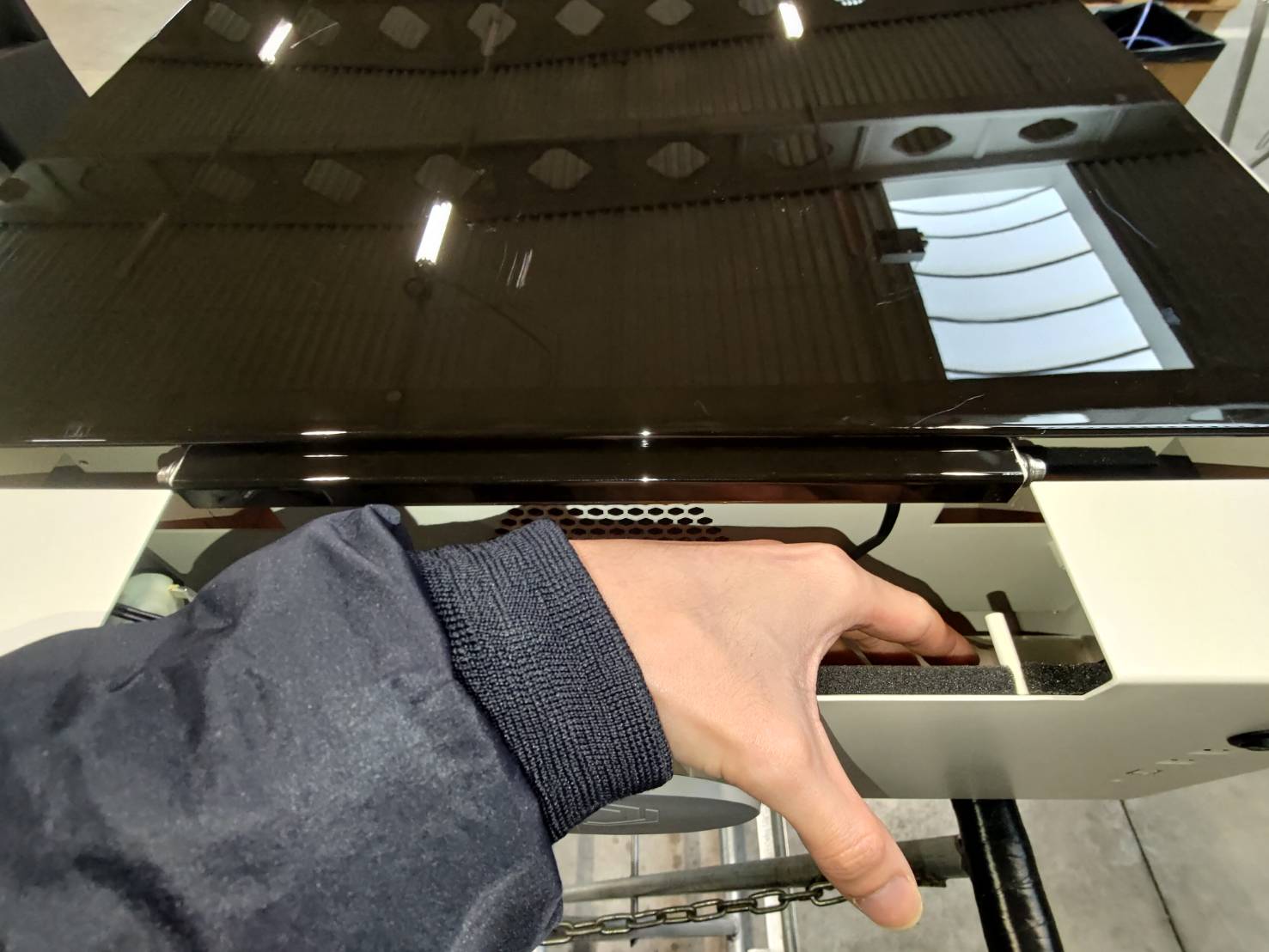

손이 닿을 수 있는 공간을 남겨두세요.

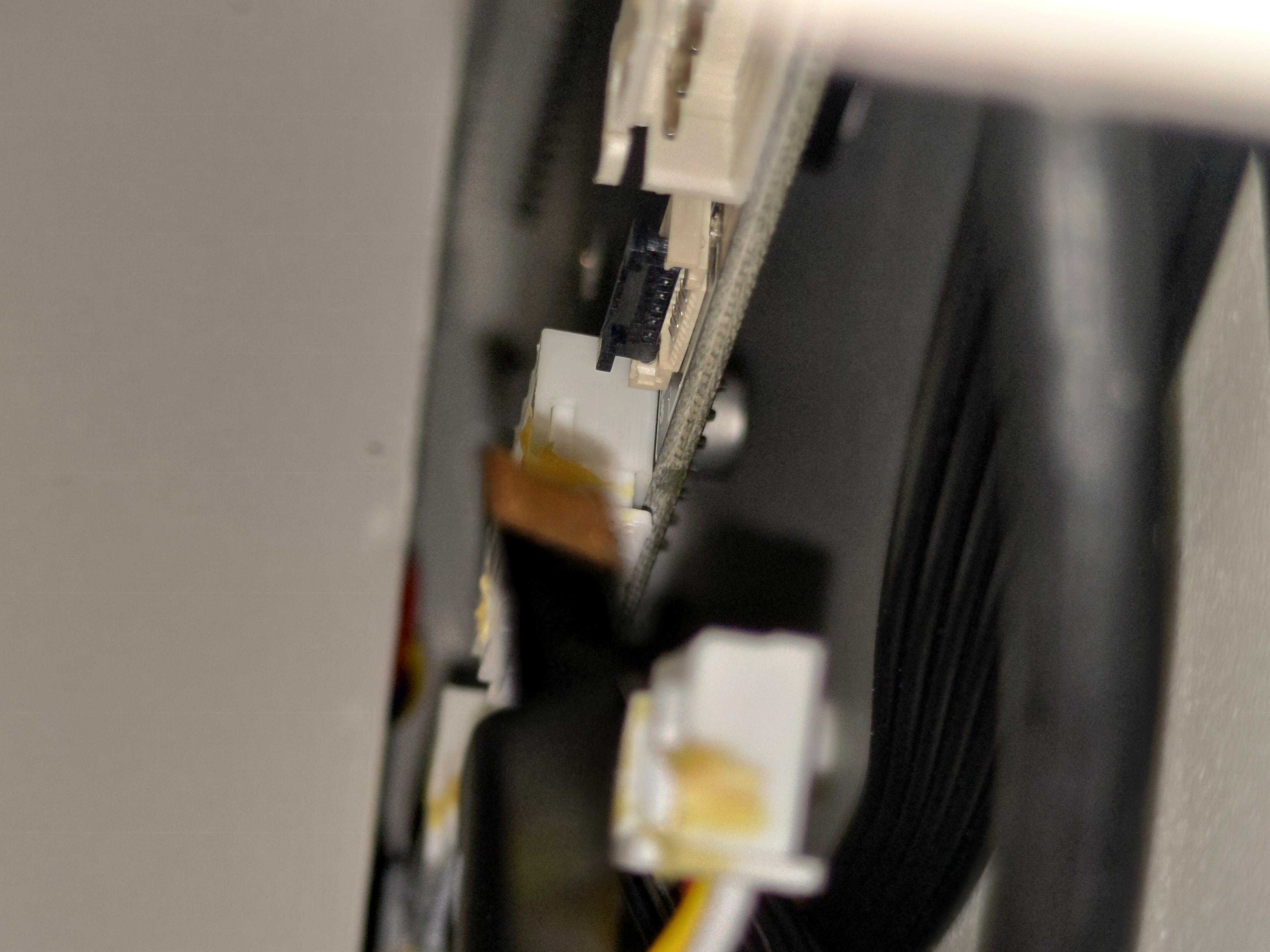

16단계 - 메인보드에 카메라 케이블 연결
주의: 카메라 케이블의 금속면이 메인보드를 향해야 합니다.

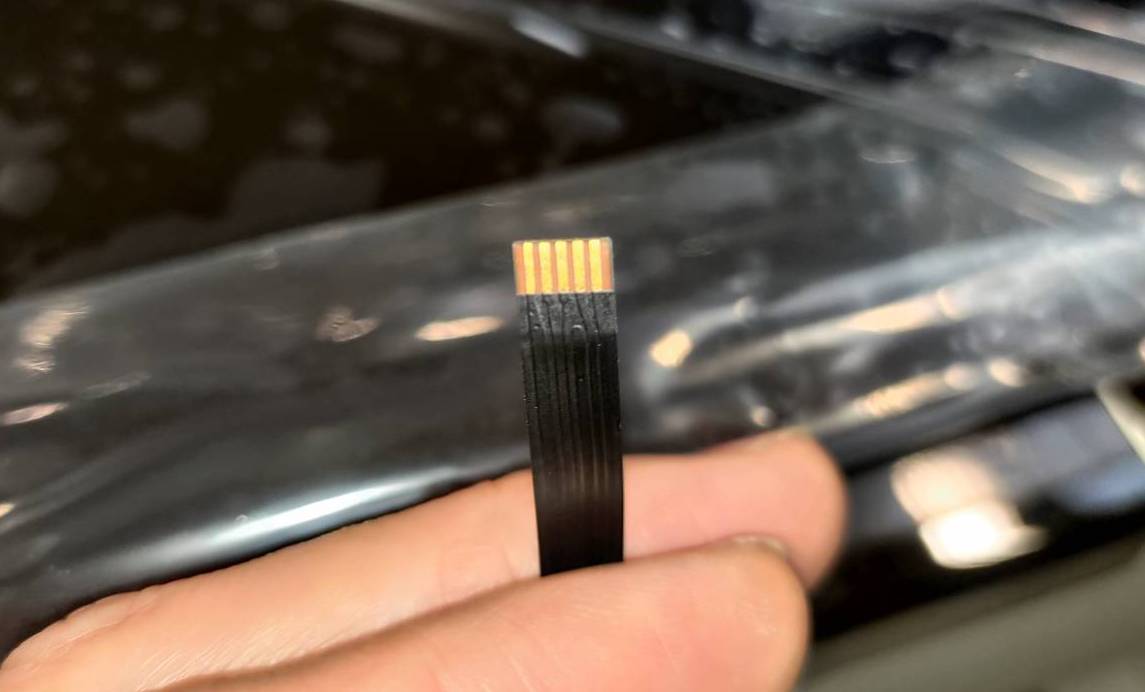

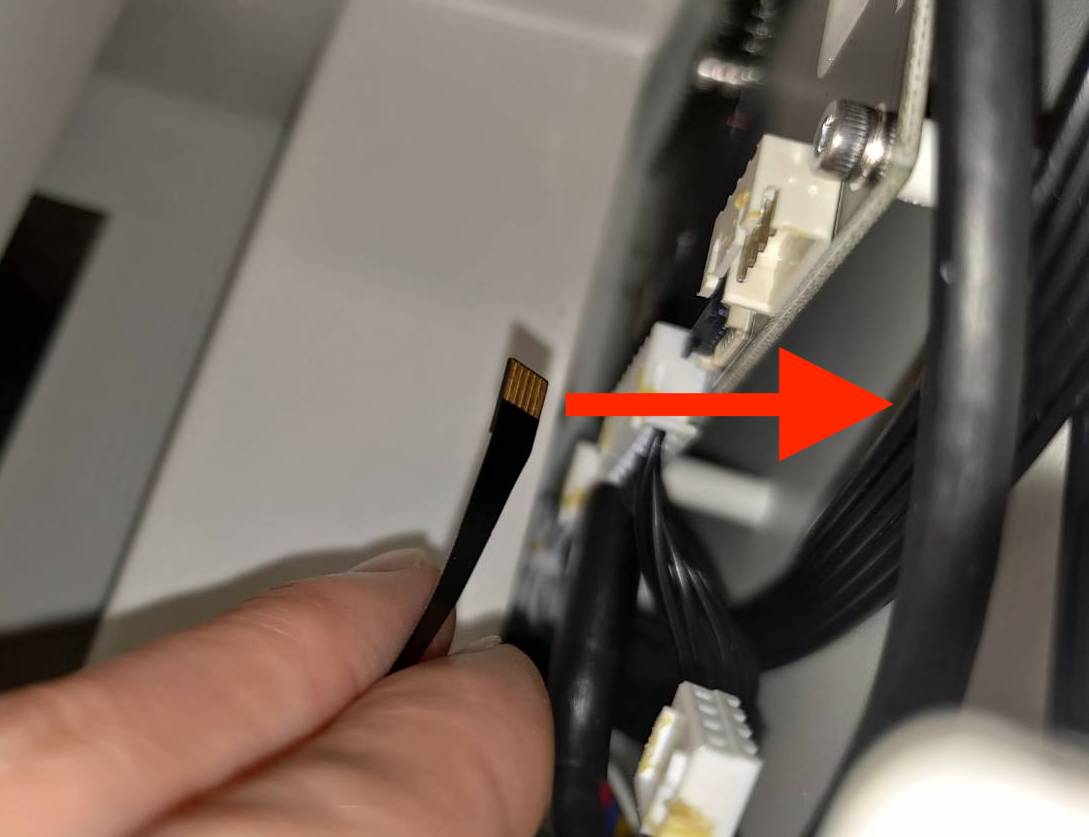

카메라 케이블의 금속면:
금속면이 메인보드를 향해야 합니다:
케이블 삽입:

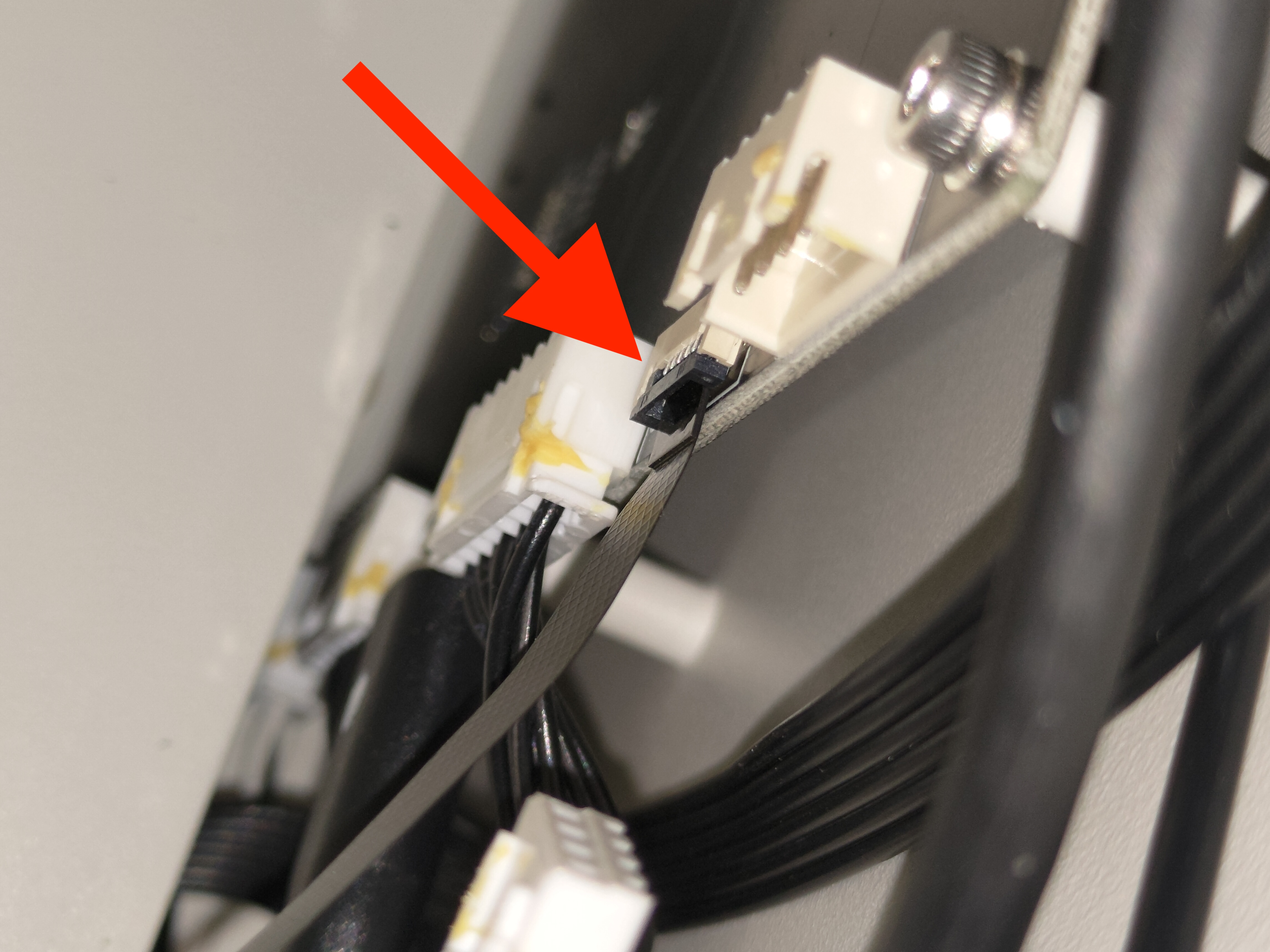

클립 고정:
17단계 - 모터 케이블 연결
18단계 - 플레이트를 뒤로 밀고 나사 조이기
T8 나사 8개
19단계
위 단계를 모두 완료하면 카메라 케이블 교체가 완료됩니다. 하지만 도어 커버와 카메라를 이동시켰으므로, 기기 사용을 재개하기 전 마지막 단계로 카메라 보정을 수행해 주세요.
다음 페이지를 참조하세요: 카메라 보정.
