Ador - 메인보드 교체

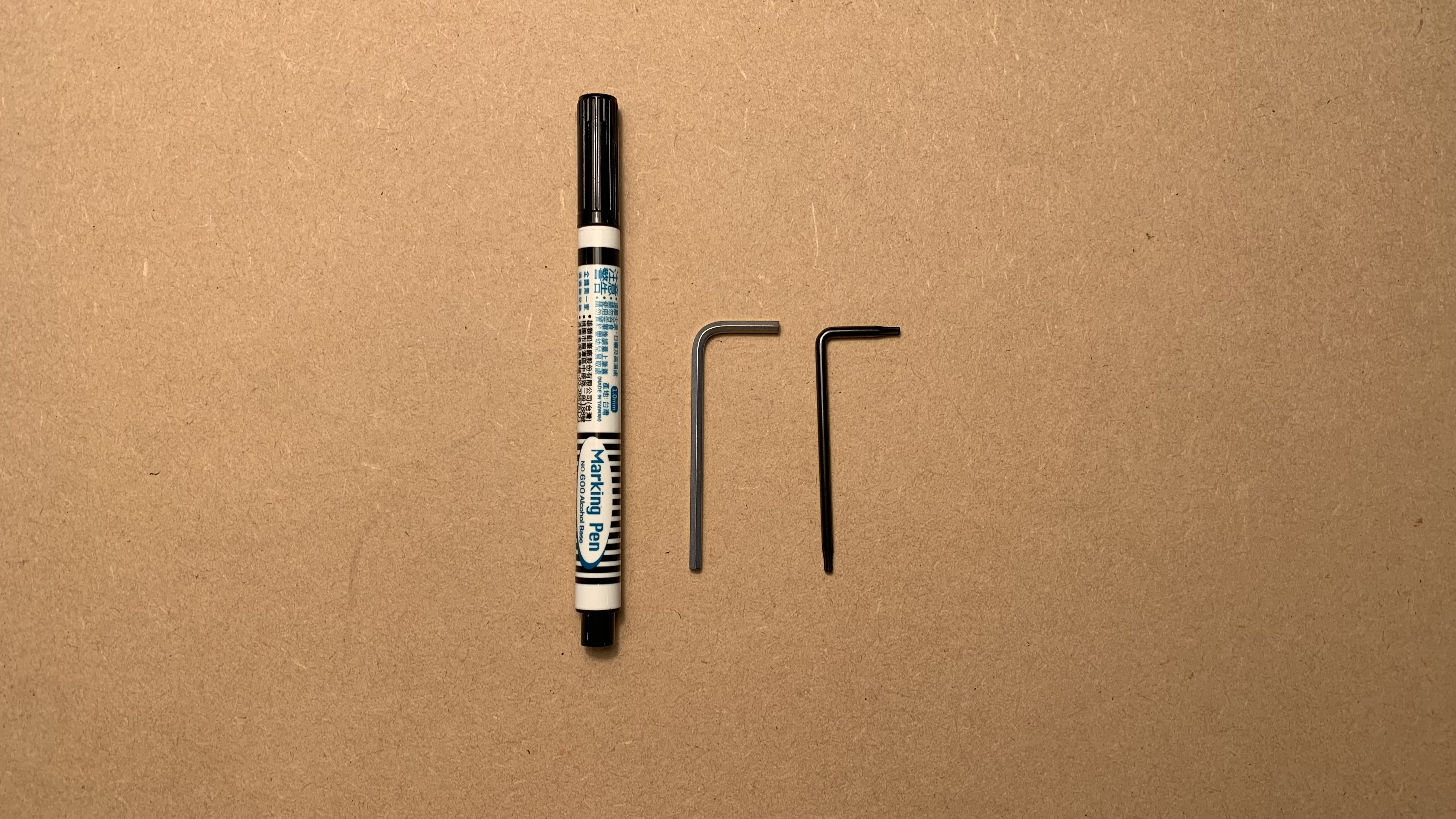

도구

1. Torx T8 드라이버
2. 2.5mm 육각 렌치
3. 마커펜 또는 색상 테이프

1단계 - 기기의 전원을 끄고 전원 코드를 분리하세요

2단계 - 플레이트에 있는 다음 나사들을 풀어주세요

T8 나사 8개 (플레이트와 도어 커버는 연결되어 있습니다.)

3단계 - 플레이트와 도어 커버를 약간 앞으로 밀어주세요

4단계 - 모터 케이블을 분리하세요

이 케이블을 제거하면 카메라 케이블을 더 쉽게 분리할 수 있습니다.

5단계 - 카메라 케이블을 분리하세요

케이블을 고정하는 클립이 있으니 주의하세요. 클립을 열어 카메라 케이블을 분리하세요.

클립 잠금 상태:

클립 잠금 해제 상태:

케이블 분리:

6단계 - 플레이트와 도어 커버를 제거하세요

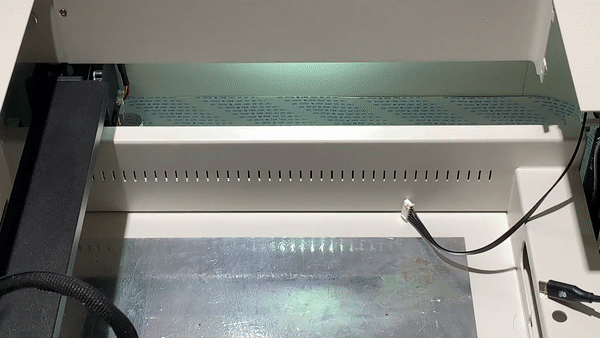

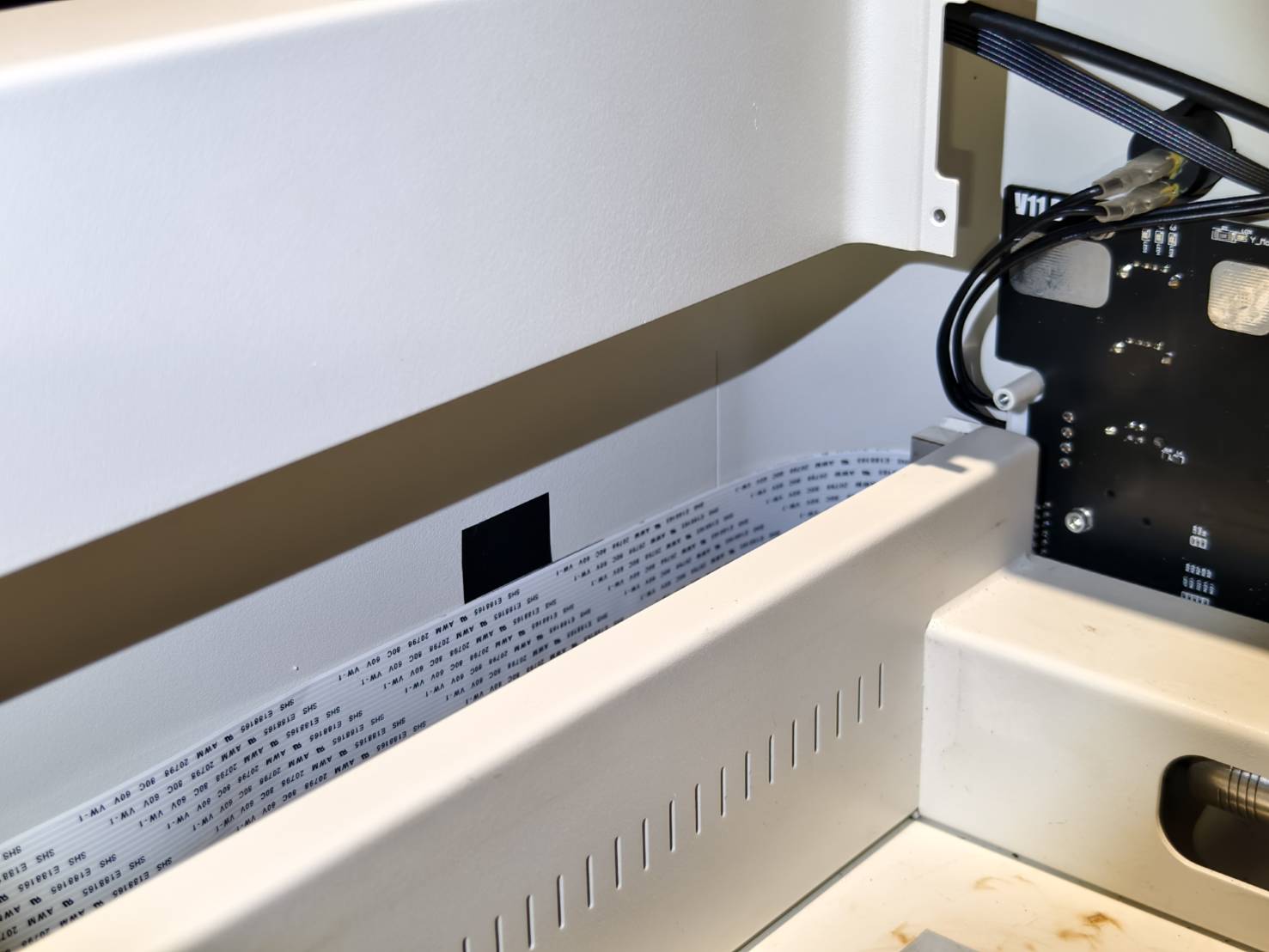

7단계 - 펜이나 테이프로 38핀 플랫 케이블의 위치를 표시하세요

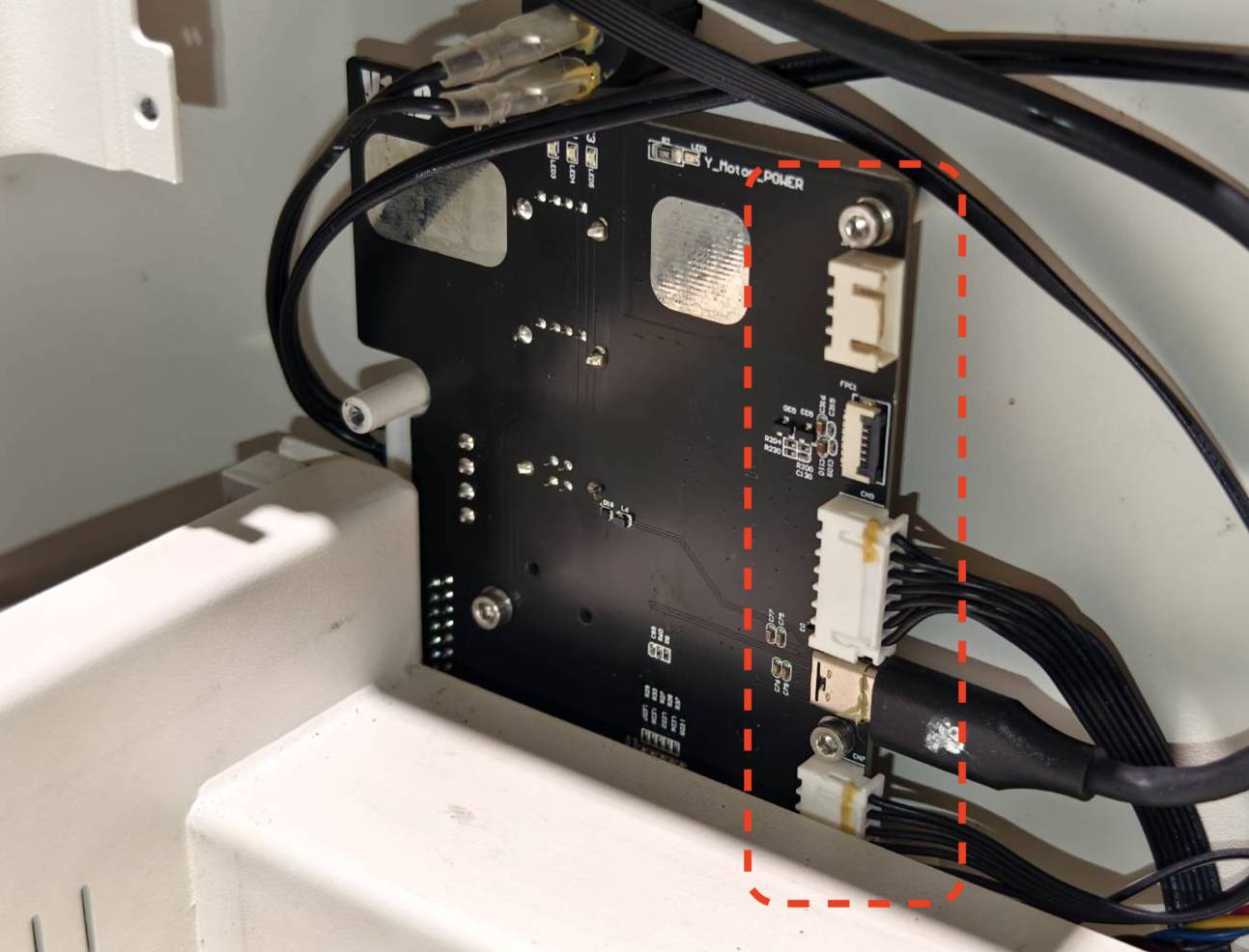

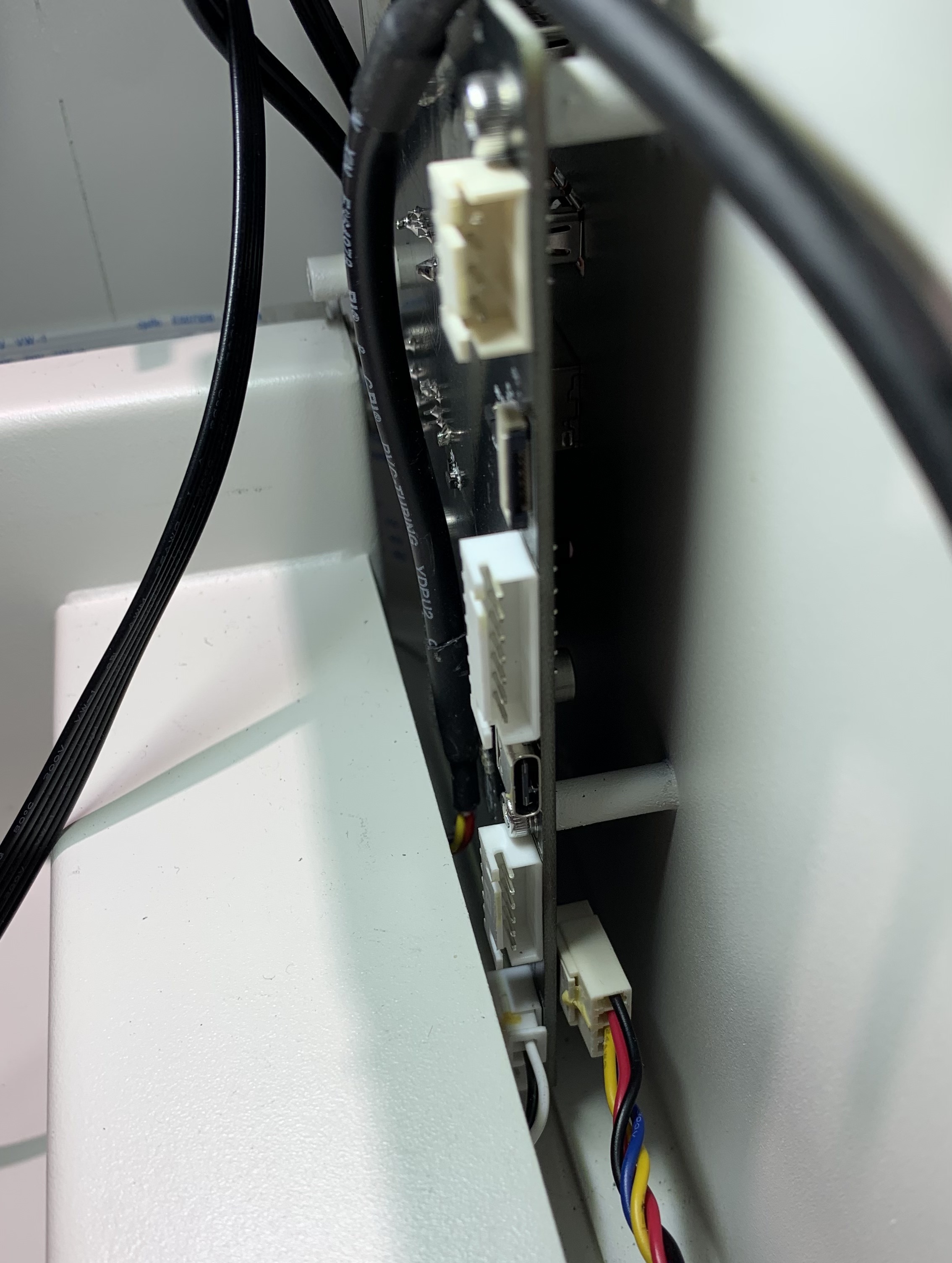

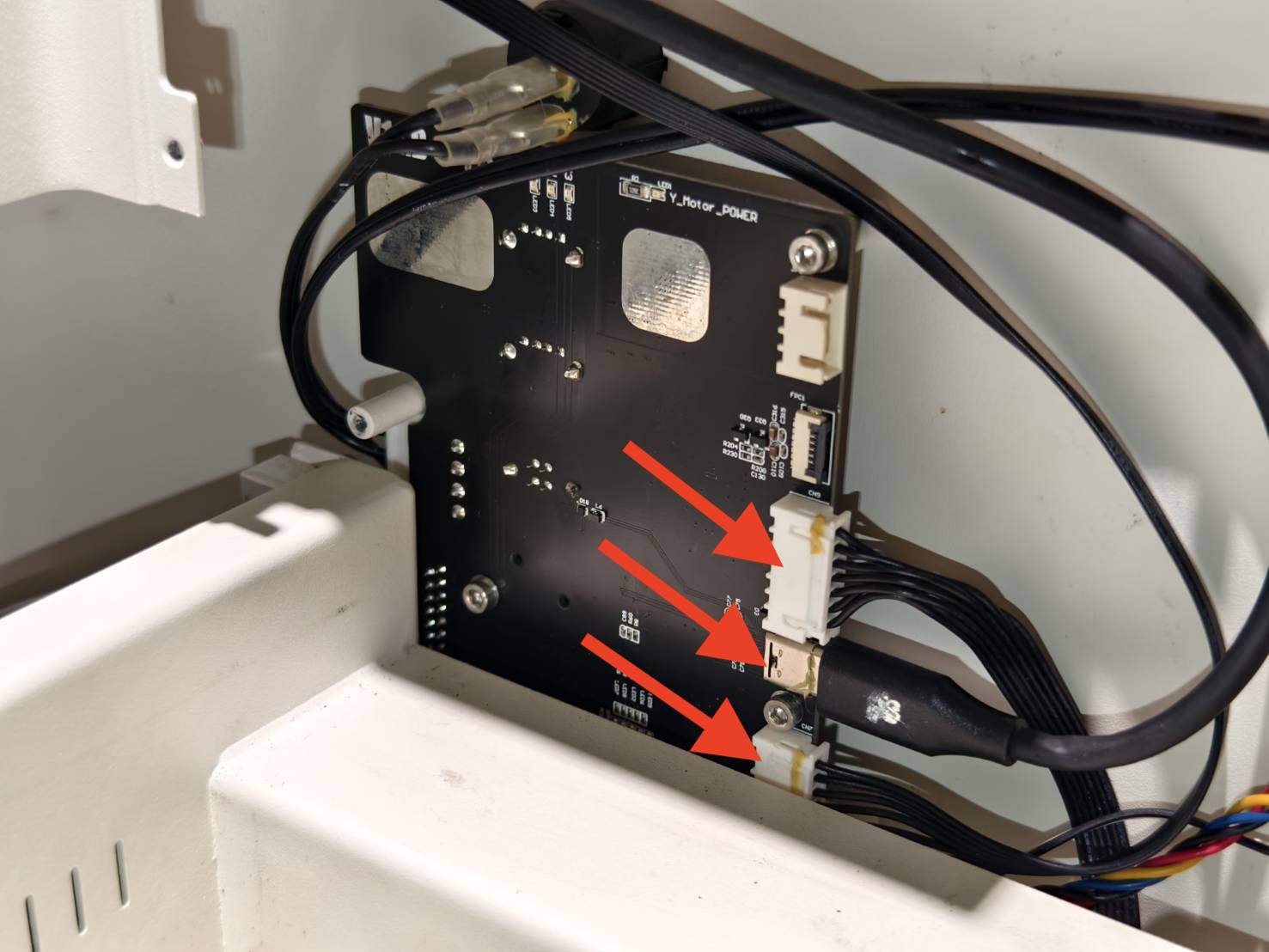

8단계 - 메인보드 오른쪽에 있는 케이블들을 분리하세요

케이블 위치를 잊어버릴 경우를 대비해 사진을 찍어두는 것이 좋습니다.

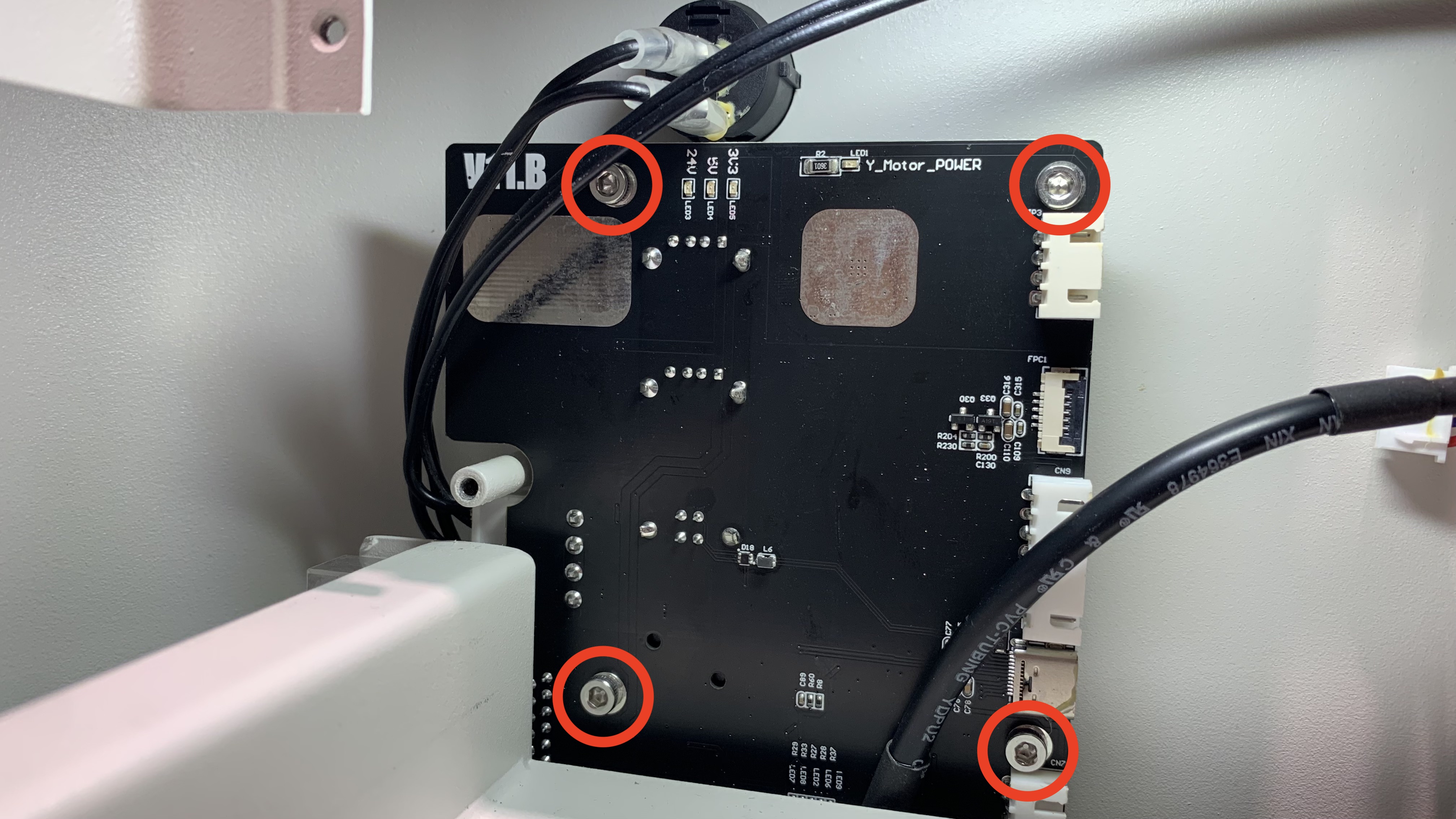

9단계 - 메인보드의 나사를 제거합니다

3mm 육각 나사 4개

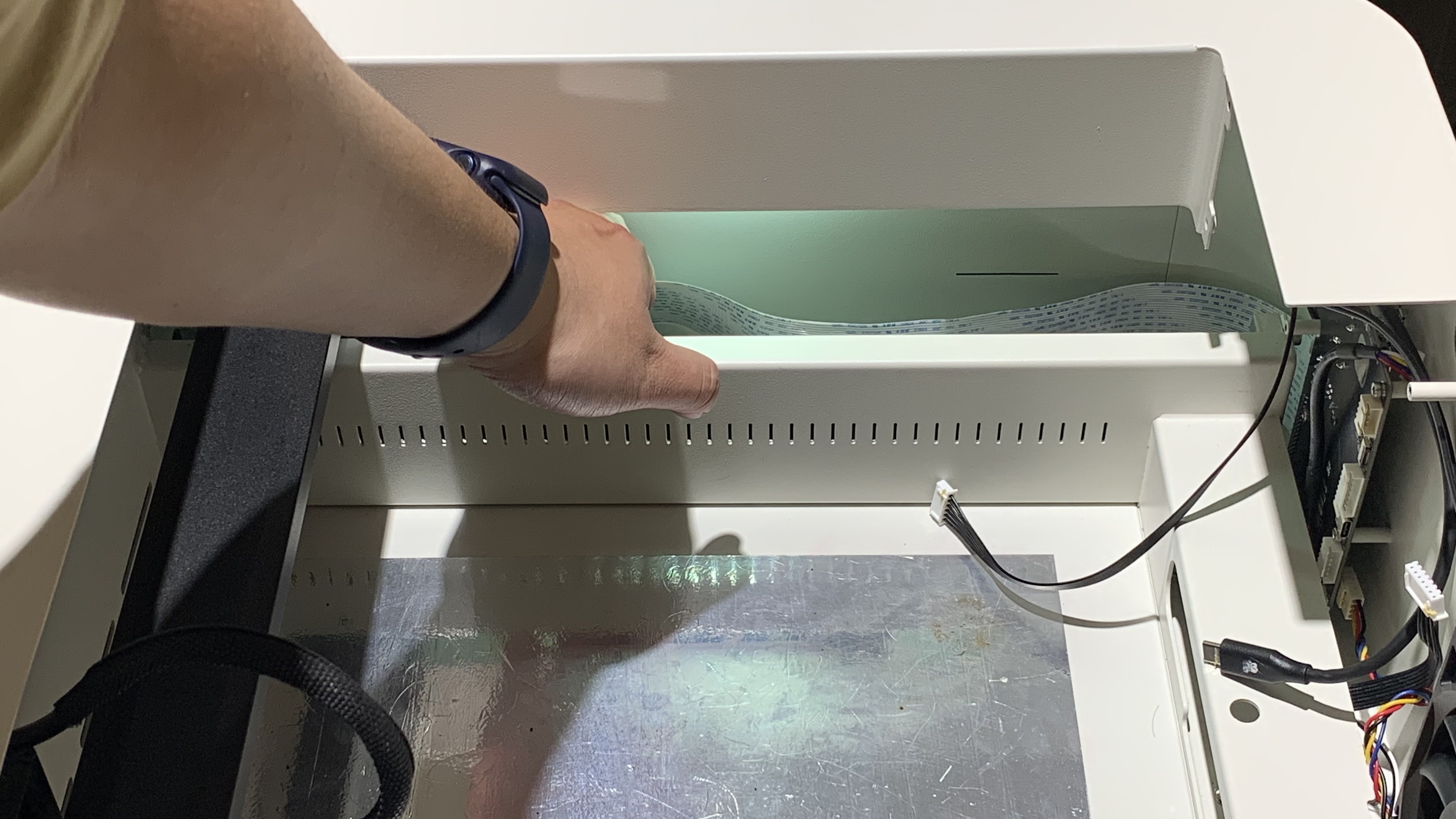

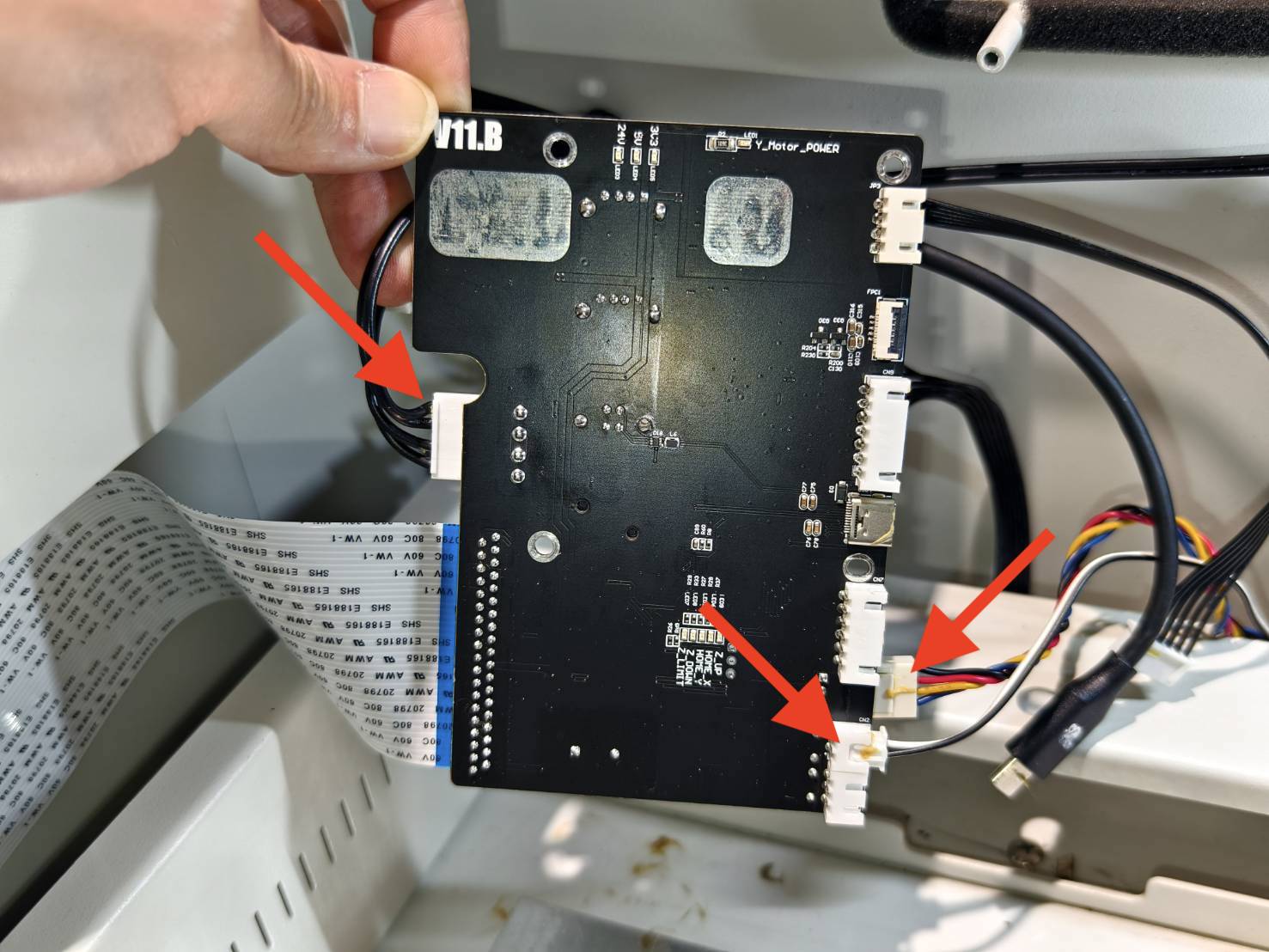

10단계 - 플레이트에서 38핀 플랫 케이블을 분리합니다

케이블 뒷면에 테이프가 있으니 주의하십시오.

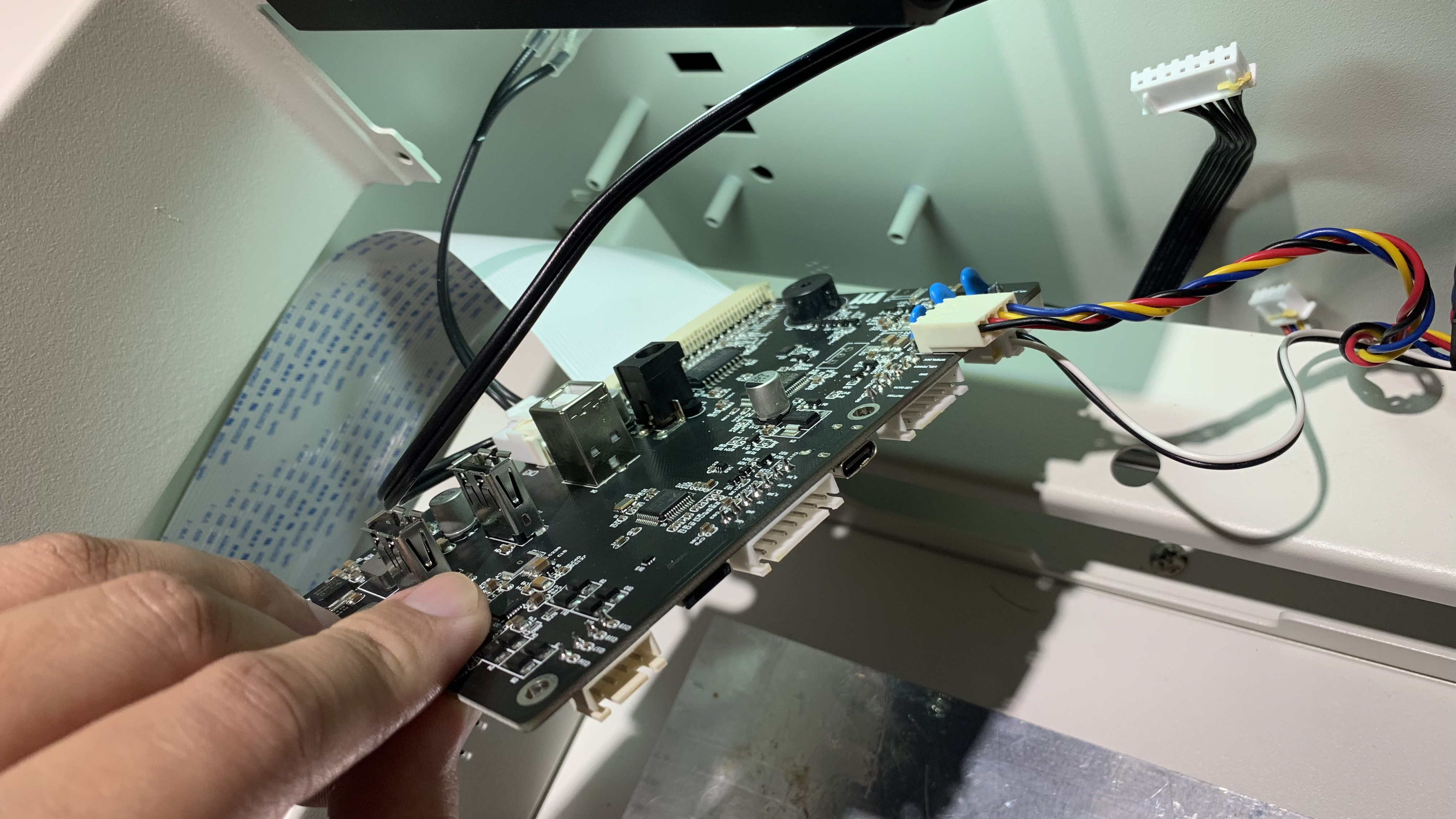

메인보드를 45도 각도로 들어올립니다.

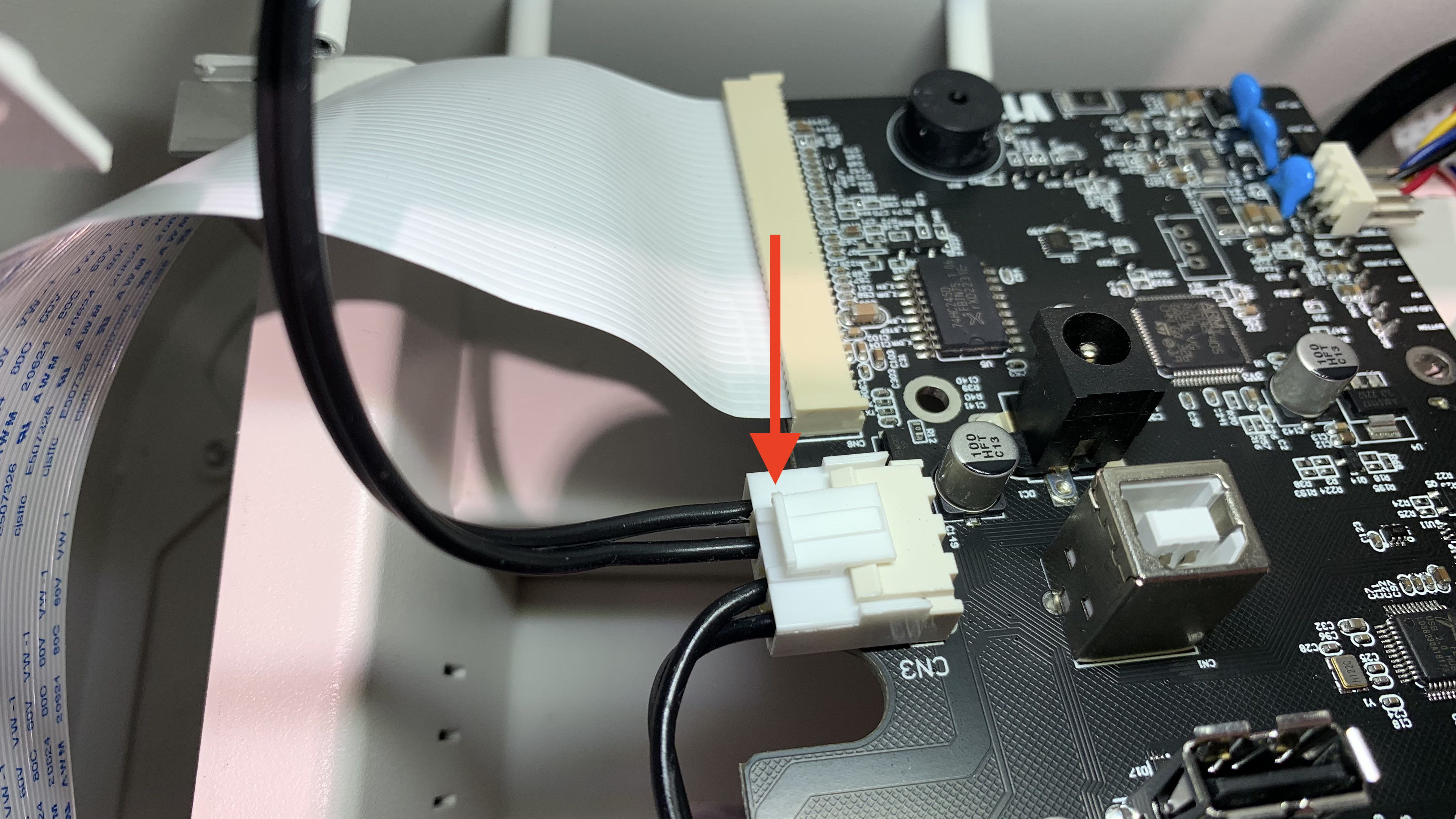

이 케이블은 잠금 장치를 눌러야 분리할 수 있습니다.

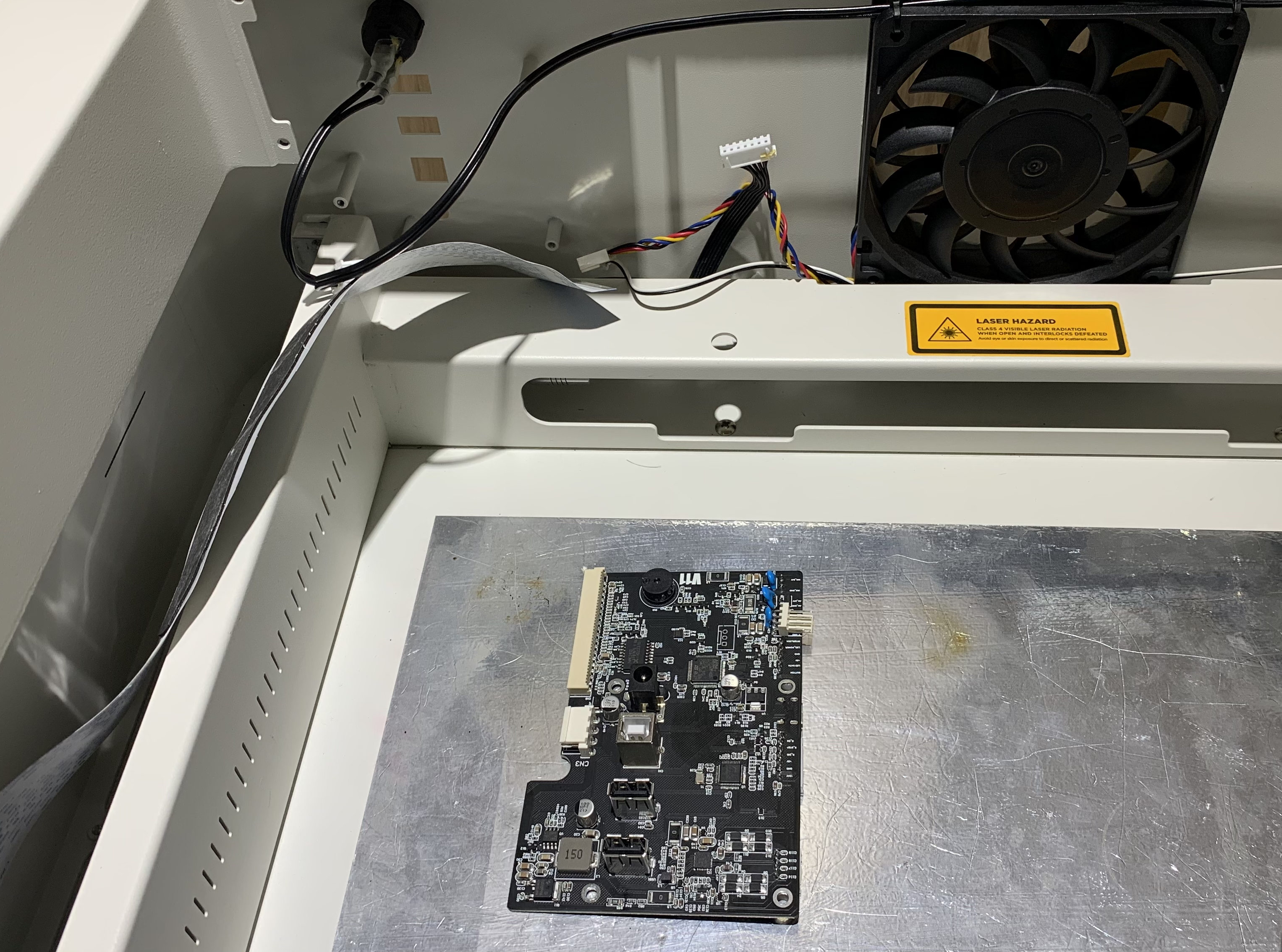

모든 케이블을 분리합니다.

11단계 - 새 메인보드에 38핀 플랫 케이블을 삽입합니다

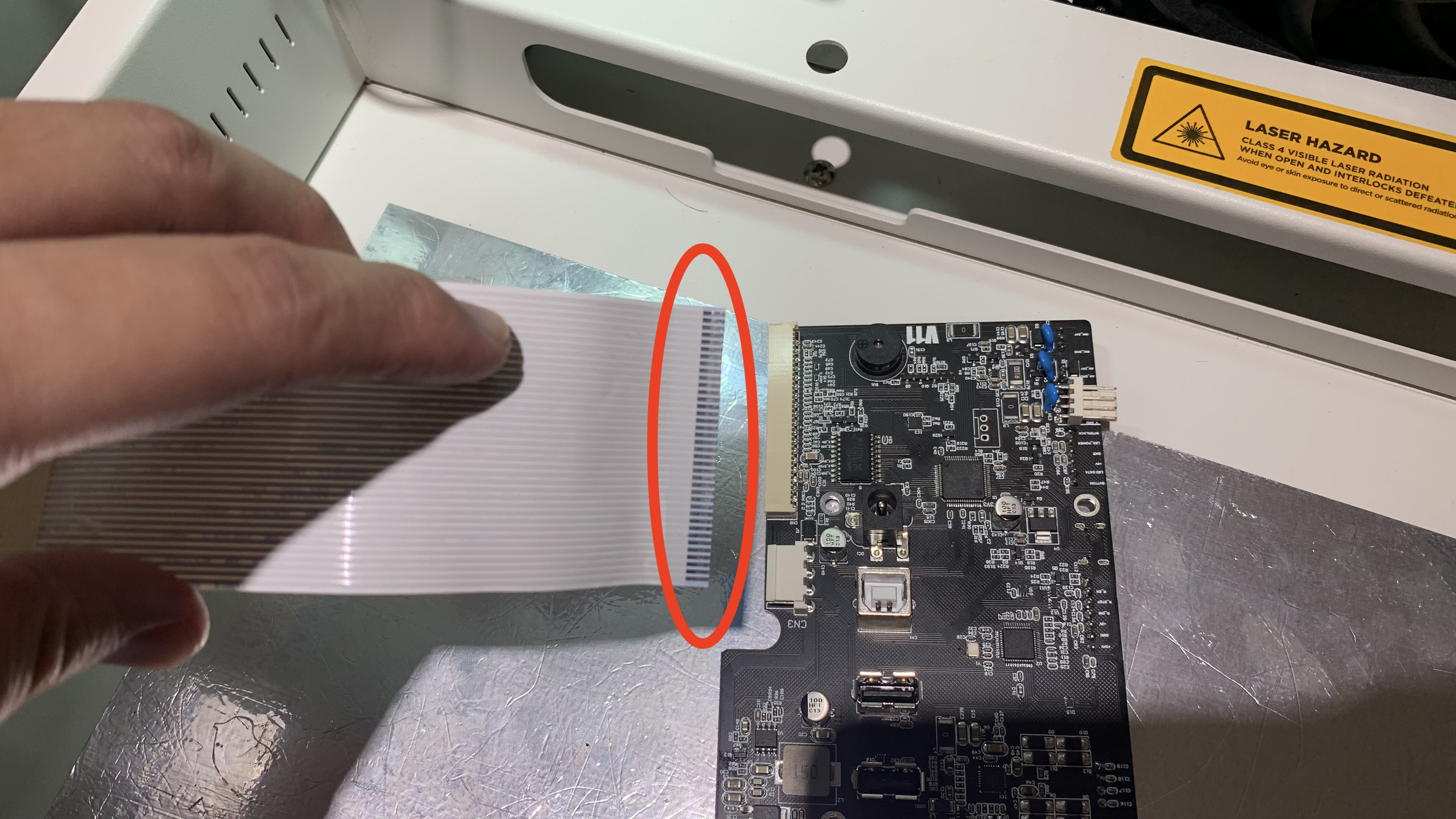

연결 핀이 위를 향하도록 주의하십시오.

12단계 - 케이블을 연결하고 메인보드를 다시 장착합니다

케이블이 접히지 않도록 주의하십시오.

13단계 - 메인보드의 나사를 조입니다

14단계 - 카메라 케이블과 모터 케이블을 제외한 모든 케이블을 연결합니다

15단계 - 부착합니다 38핀 플랫 케이블

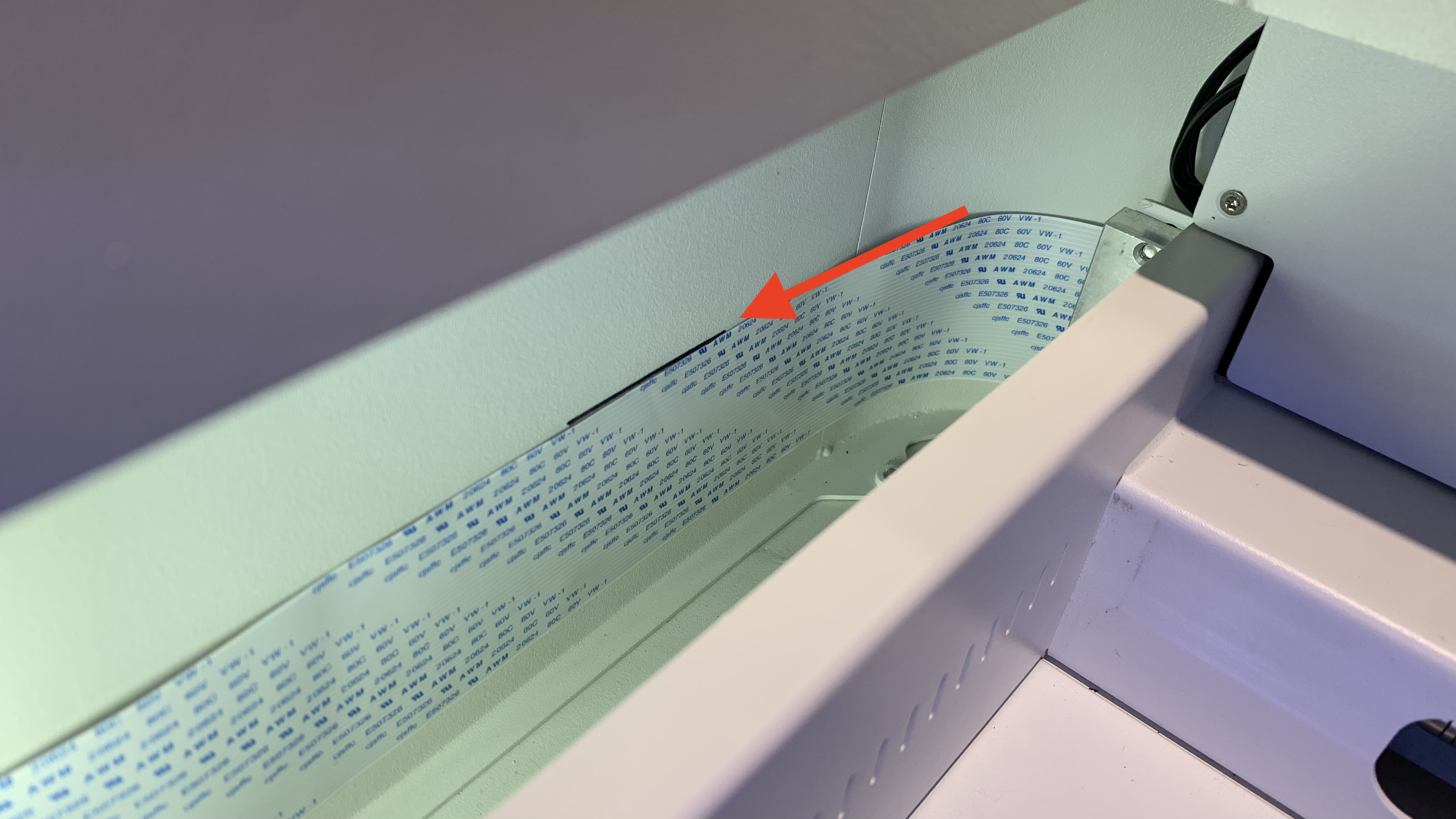

플랫 케이블의 상단을 표시의 하단 가장자리에 맞추고 플레이트의 왼쪽 상단 모서리를 따라 왼쪽에 부착합니다.

16단계 - 플레이트와 도어 커버를 상단에 장착합니다

손이 닿을 수 있도록 충분한 공간을 확보하십시오.

17단계 - 카메라 케이블을 메인보드에 삽입하기

카메라 케이블의 금속 면이 메인보드를 향하도록 해야 합니다.

카메라 케이블의 금속 면:

금속 면이 메인보드를 향해야 합니다:

케이블 삽입:

클립 고정:

18단계 - 모터 케이블 삽입하기

19단계 - 플레이트를 뒤로 밀고 나사 조이기

T8 나사 8개

20단계

위 단계들을 모두 완료하면 도어 커버 교체가 성공적으로 끝납니다. 하지만 도어 커버와 카메라를 움직이는 과정이 포함되어 있으므로, 기기 사용을 재개하기 전 마지막 단계로 카메라 보정을 반드시 수행해 주세요.
다음 페이지를 참조하세요: 카메라 보정
