Ador - Z축 제어 보드 교체

준비 사항:

사용자 준비물:

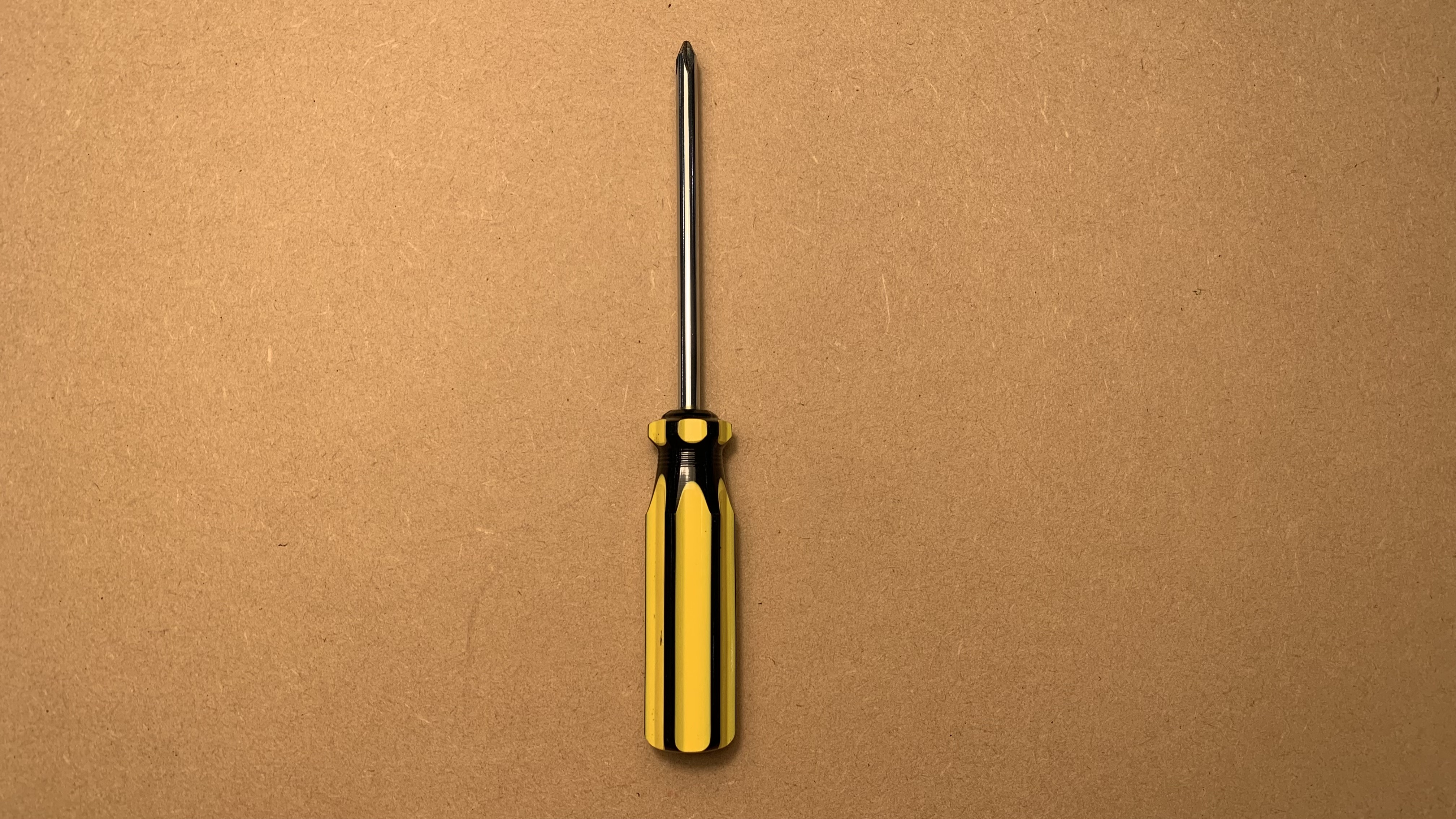

십자 드라이버

1단계

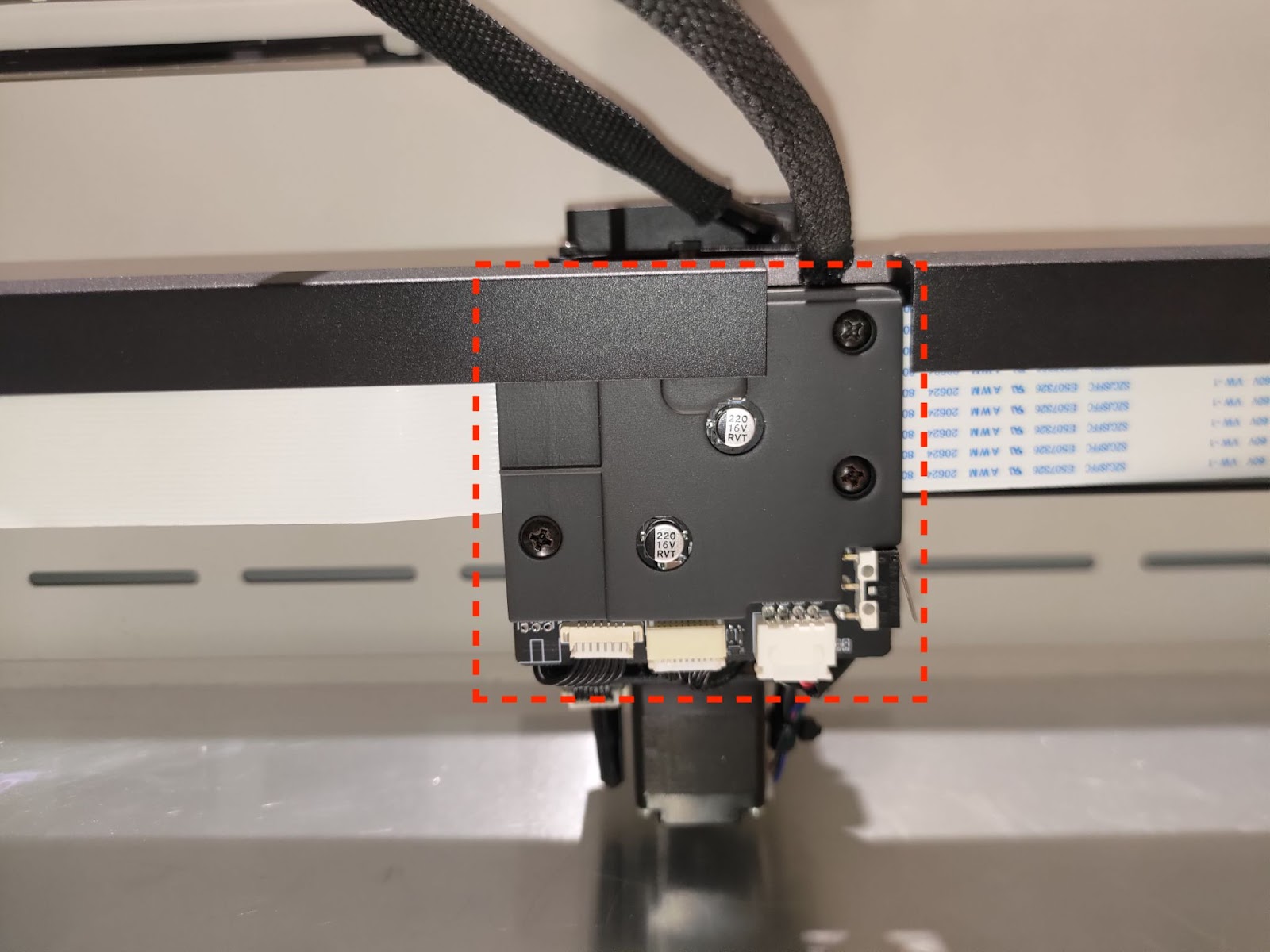

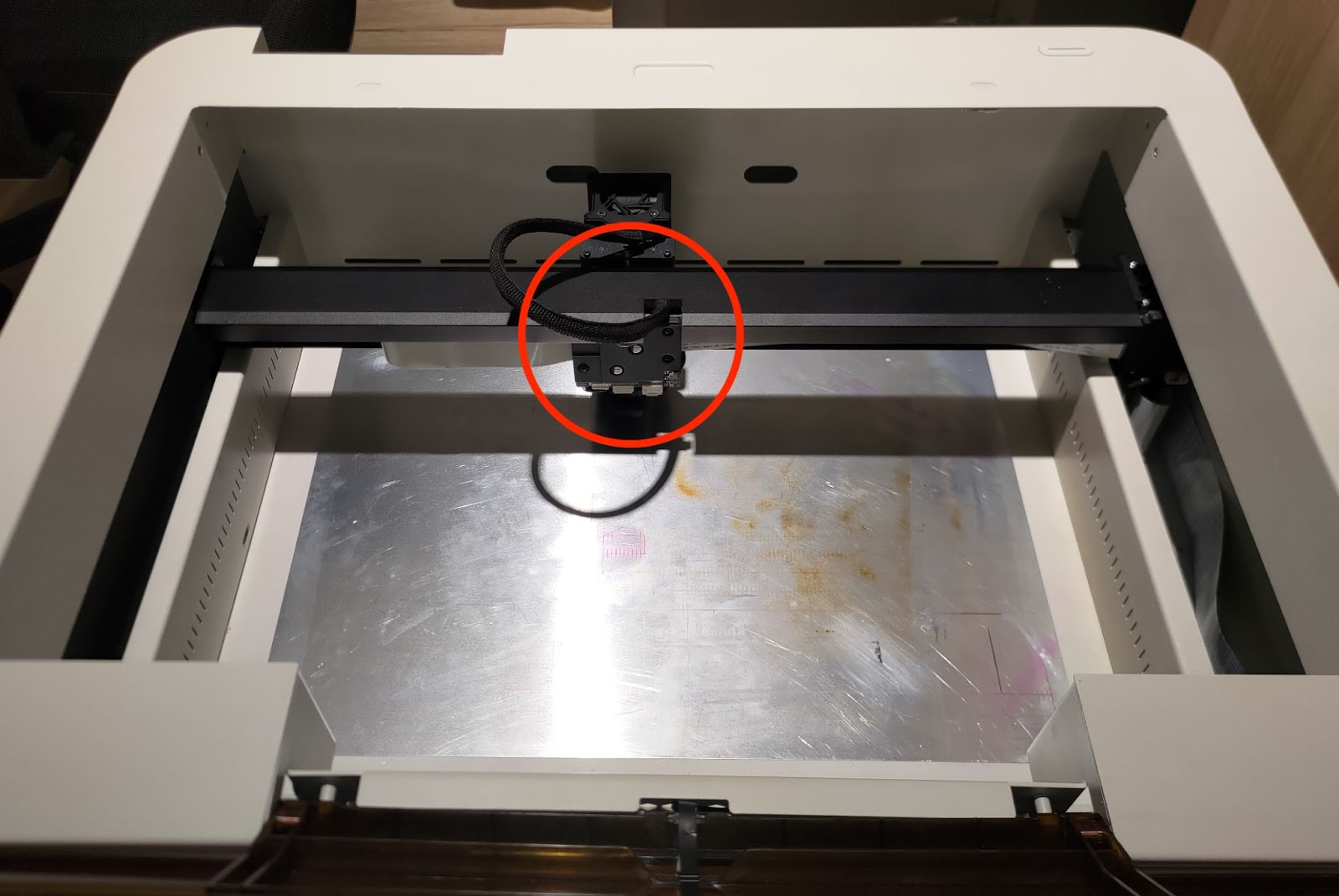

모듈 어댑터 후면에 있는 보드를 찾으세요.

2단계

아래 그림에 표시된 세 개의 케이블을 분리하세요.

3단계

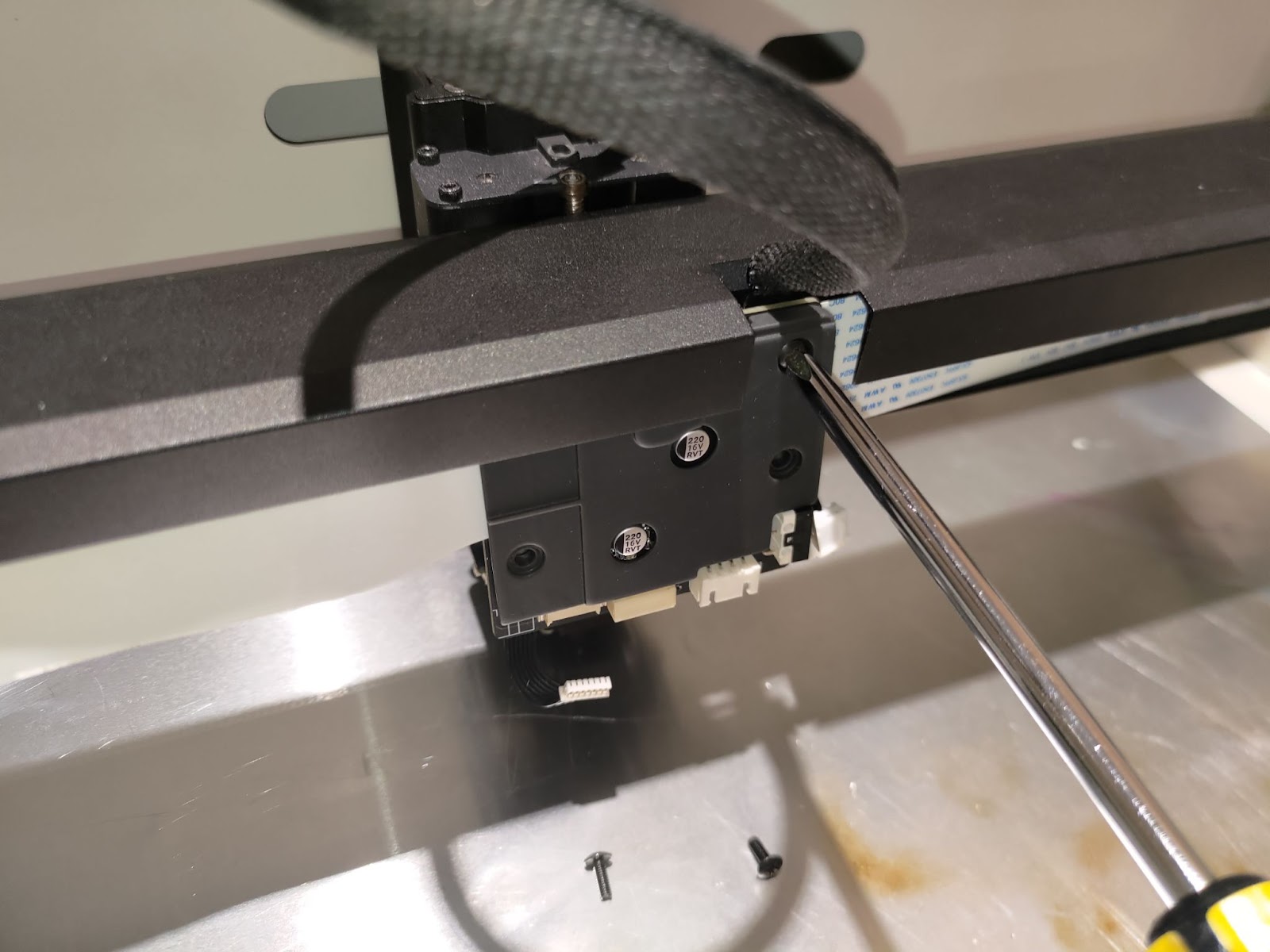

십자 드라이버로 세 개의 나사를 풀어주세요. 그러면 검은색 커버를 제거할 수 있습니다.

4단계

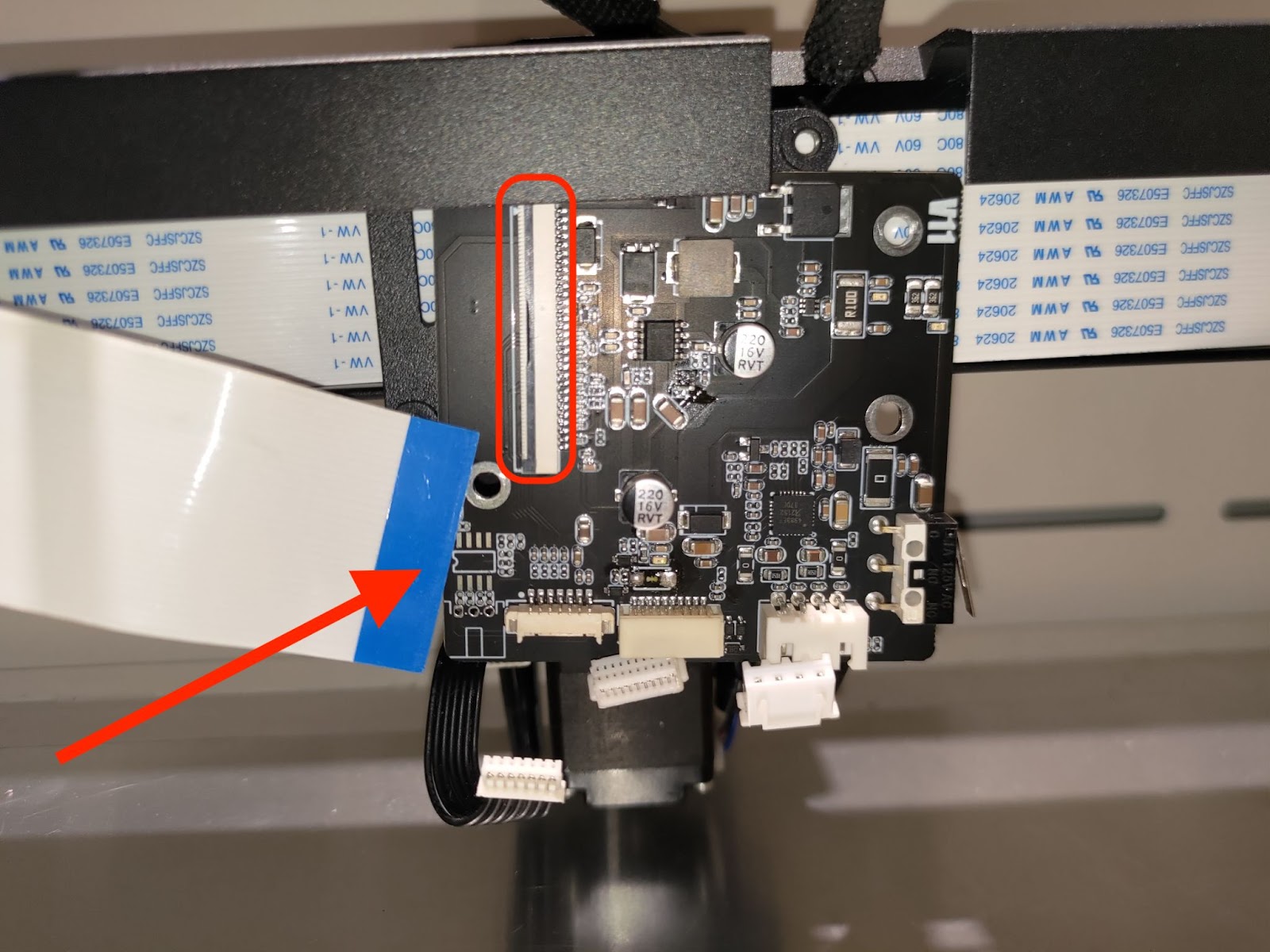

원으로 표시된 커넥터를 열고 화살표 방향으로 플랫 케이블을 빼내어 이 케이블을 제거하세요.

5단계

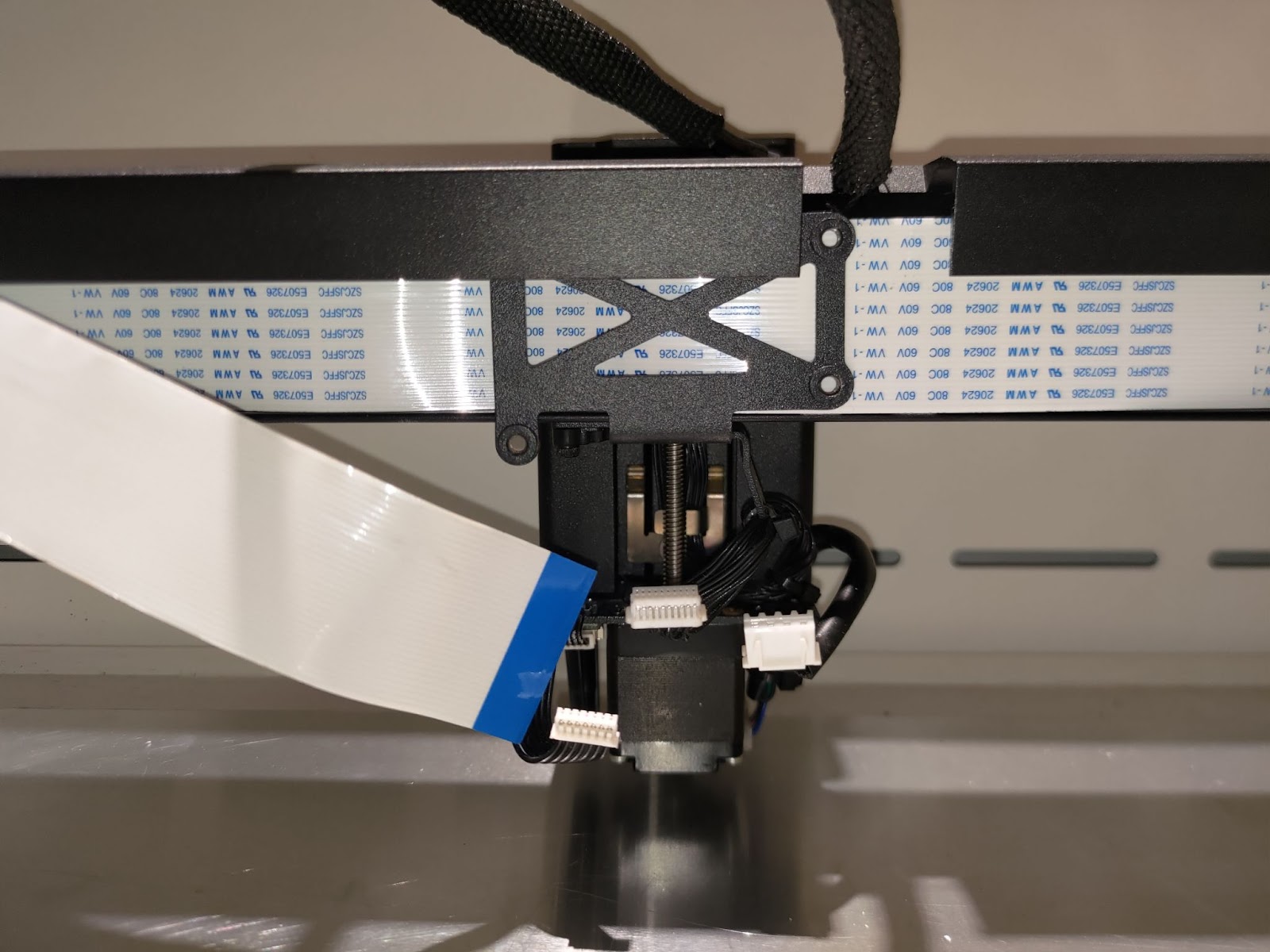

이제 기존 보드가 완전히 제거되었습니다.

6단계

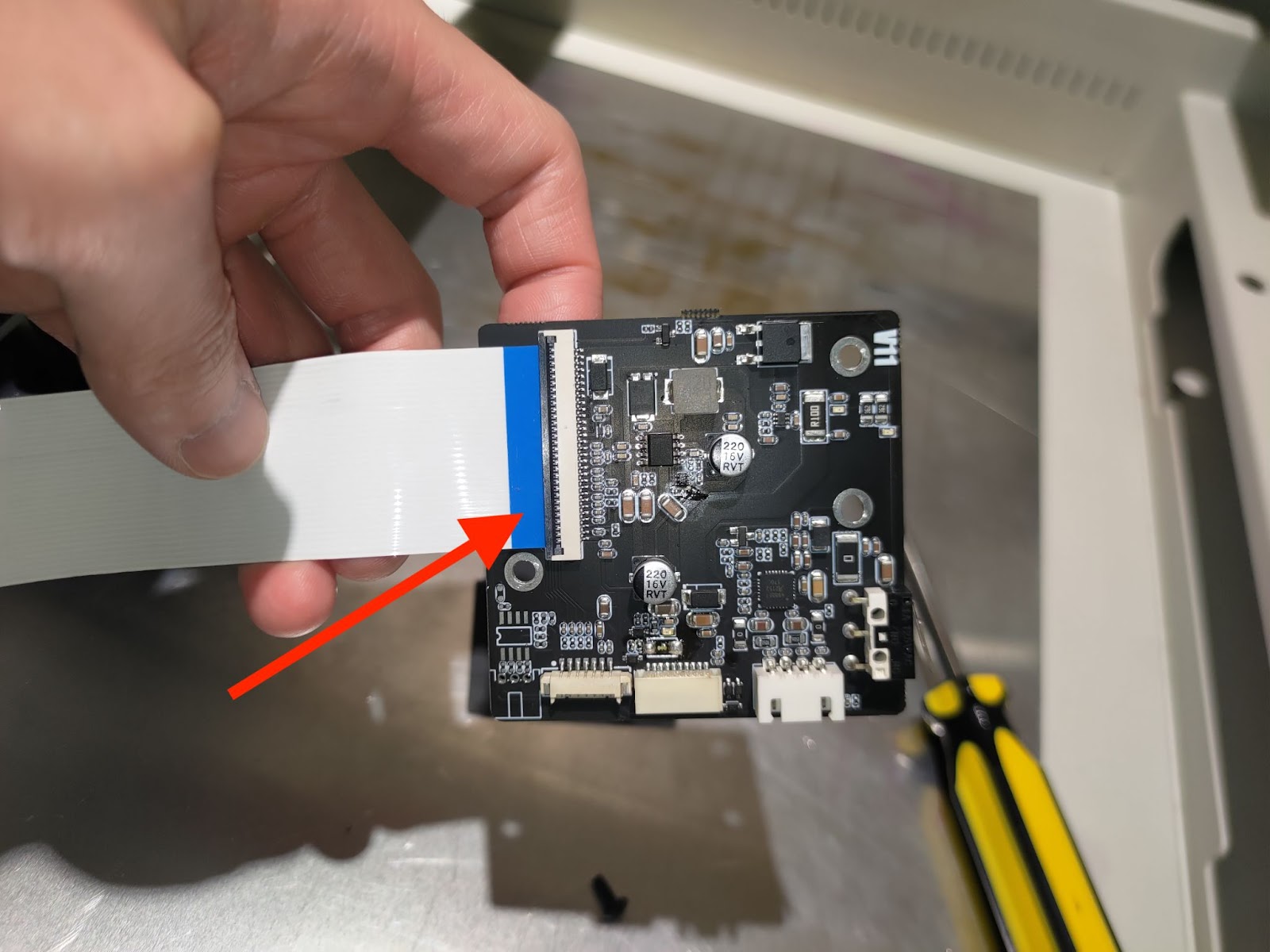

새 보드에 플랫 케이블을 연결하세요.

7단계

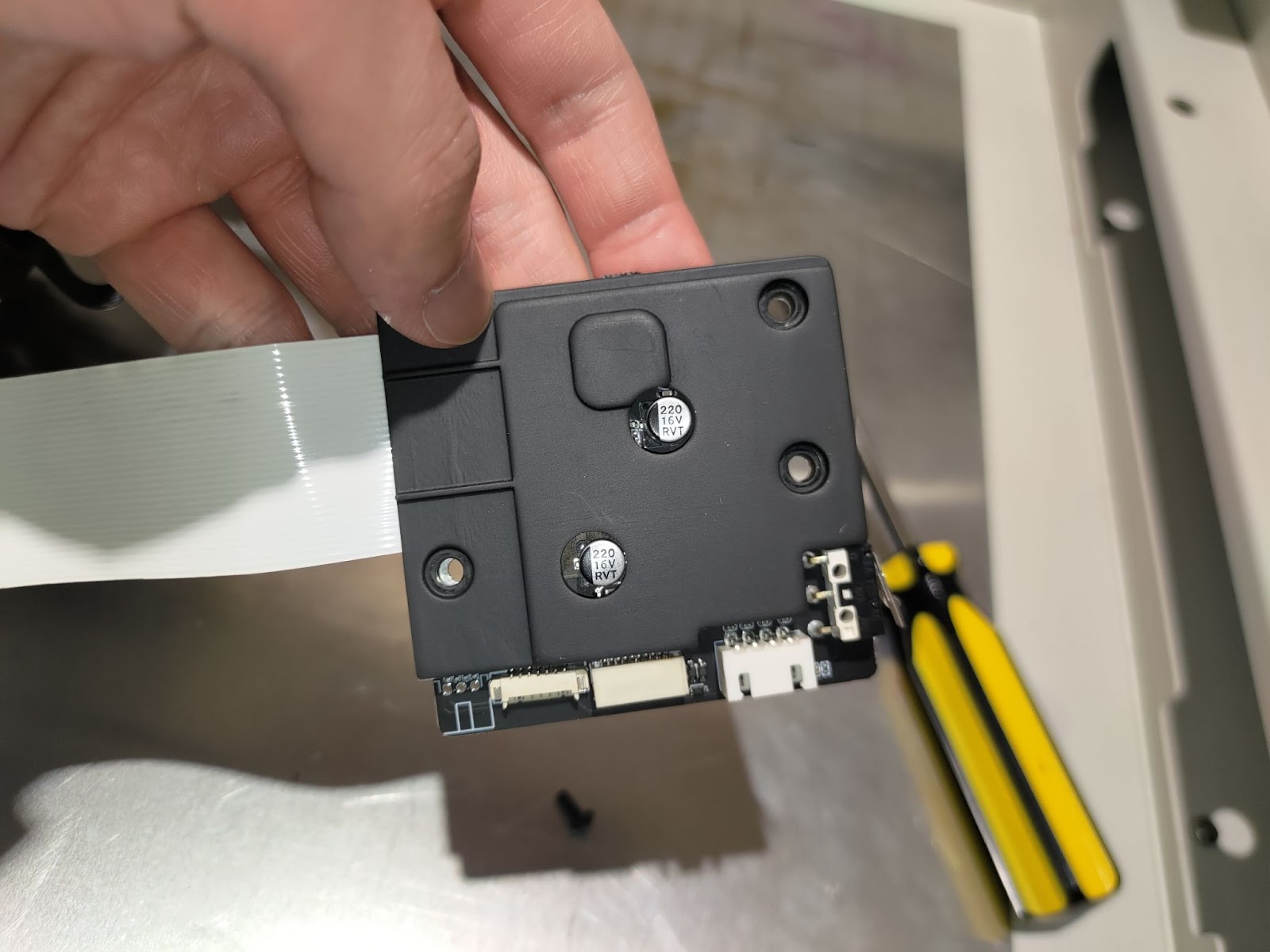

커버를 제자리에 위치시키세요.

8단계

보드와 커버를 함께 세 개의 나사로 다시 고정하세요.

9단계

이 케이블들을 다시 연결하십시오.
